Краткий обзор современных производителей розеток и выключателей

На современном рынке выключателей, розеток и других электроустановочных изделий присутствует огромное количество «игроков» с разным размахом производства. Среди сотен брендов некоторые достойны особого внимания за выгодное соотношение качества и цены, уникальные дизайнерские решения или необычайную надежность продукции. Приведенный ниже краткий экскурс по наиболее значимым производителям позволит получить хотя бы приблизительные ориентиры в ассортименте представленной продукции.

Обладая информацией об отличительных особенностях каждого бренда, покупатели могут сопоставлять требования к необходимому оборудованию и характеристики продукции. Конечно, консультации со специалистами тоже не помешают, но наличие собственных базовых знаний — не менее важный момент.

Серия Valena от компании Legrand

Серия Valena от транснациональной компании Legrand (которой более 150 лет) появилась на отечественном рынке в 2002 году. С тех пор эта продукция занимает лидирующие позиций в персональных рейтингах многих монтажников. Соотношение цены и качества делает из продукции лучшее решение для приобретения и монтажа комплексных систем.

Еще одна особенность серии заключается в возможности приобретения механизмов и декоративных элементов отдельно. Высокая степень унификации и постоянные обновления коллекции позволят без затруднений менять внешний вид фурнитуры без необходимости монтажа новых механизмов. Кроме того, надежность упомянутых механизмов позволяет эксплуатировать на протяжении длительного срока без необходимости замены, что делает возможность смены декоративных элементов еще более актуальной.

Таким образом, Valena от Legrand — это оптимальный выбор для комплексных закупок с приемлемой ценой, достойным качеством и гибкими возможностями комплектации.

Бренды Merten и Unica от Schneider Electric

Schneider Electric — один из наиболее крупных производителей электроустанвовочного оборудования в мире.

Гигантская компания существует почти две сотни лет и занимается производством электротехнического оборудования разной степени сложности, комплексными строительными работами и деятельностью в сотне других направлений. Электромонтажная фурнитура этой компании выпускается под несколькими десятками брендов, но наиболее известны среди них Merten и Unica.

Серия Unica весьма схожа с упомянутой ранее Valena от Legrand. Это достаточно доступные изделия с высокой надежностью и разнообразным дизайном. Разница заключается в том, что продукция Unica имеет несколько больший уклон в разнообразие дизайнов и функциональные возможности. При этом в отношении стоимости Unica несколько дороже.

Под брендом Merten выпускается широкий ассортимент современных розеток, выключателей и других механизмов. У бренда имеются как доступные и надежные варианты, так и изделия более высокого класса, относящиеся к премиум сегменту. Продукция разделена на две серии System M System Design. В каждой серии выпускается несколько коллекций механизмов и декоративных элементов от практичных моделей из пластика до премиальных латунных.

Таким образом, Merten и Unica становятся прямыми конкурентами Valena, предлагая подобные функциональные и декоративные решения, но при этом отличаются несколько более широким разнообразием декоративных решений, среди которых имеются стеклянные или латунные рамки и накладки.

Thomas Hoof

Яркий представитель «мира высокой моды» среди производителей электрофурнитуры. Изделия этого бренда производятся исключительно из канонических материалов — дюропласта, бакелита, стекла, керамики и дерева. Следуя модным течениям, бренд выпускает широкий ассортимент эксклюзивной электрофурнитуры в винтажном стиле, используемой для монтажа наружных электросетей «под старину».

Конструкторы и дизайнеры компании чтят традиции производства электроустановочного оборудования, используя в производстве стекло и керамику — канонические материалы. Наряду с натуральными материалами используются и некоторые искусственные — бакелит, получаемый из органических смол и дюропласт, который по сути тот же бакелит, только усиленный натуральными волокнами.

Таким образом, продукция Thomas Hoof рассчитана на требовательных потребителей, желающих видеть эксклюзивные изделия в своем помещении. Естественно, подобное позиционирование не может не сказываться на стоимости продукции. Изделия этой марки представляют премуим сегмент рынка и обладают соответствующей стоимостью.

Продукция компании Gira

Еще одна немецкая компания, основанная изобретателями тумблерного выключателя в 1905 году. С тех пор компания развилась до значительных масштабов. Современная продукция компании ориентирована на надежность и технологичность. Для изготовления контактных частей изделий используется специальный патентованный сплав, обеспечивающий отличную проводимость и надежность изделий.

Кроме того, приоритетным направлением развития ассортимента являются современные технологичные устройства. На этот бренд стоит обратить внимание при необходимости установки диммеров, инфракрасных датчиков движения или другой современной электрофурнитуры, которая сложнее обычной силовой розетки. При комплексном приобретении изделий, ассортимент продукции обеспечит и необходимое оформление — от выдержанной классики до лаконичного «хай-тека».

Отечественная LK Studio

Известный российский производитель электрофурнитуры. Основное преимущество продукции этого бренда заключается в наиболее выгодном соотношении цены и качества. Отсутствие дополнительных расходов на транспортировку и сертификацию продукции обеспечивает существенно более выгодную стоимость. При этом надежность, функциональное и дизайнерское разнообразие не уступают зарубежным изделиям.

Компания выпускает несколько коллекций механизмов и декоративных изделий, которые могут удовлетворить требования к любому объекту. Выключатели и розетки в различном оформлении и с разной степени защищенности, для наружного и внутреннего монтажа и вся остальная продукция компании соответствует современным стандартам качества и безопасности.

Таким образом, среди огромного разнообразия современных производителей розеток и выключателей всегда можно подобрать наиболее подходящий по стоимости, качеству и оформлению вариант.

Розетки и выключатели лучшие бренды: популярные модели

Автор aquatic На чтение 9 мин. Просмотров 4.2k. Обновлено 25.05.2020

Наружное электрооборудование подбирают сразу по нескольким критериям – безопасности, надежности и внешнему виду. Безопасность подразумевает, что содержимое монтажной коробки не загорится в процессе эксплуатации. Надежность – это гарантия длительной безотказной службы. Внешний вид – субъективная характеристика, однако качество пластика и уровень исполнения имеет определяющее значение. Как выбрать розетки и выключатели, лучшие бренды, описание и рекомендации – в этом материале.

Хорошо подобранное оборудование становится украшением интерьера

Технические требования

Когда электрооборудование устанавливается в бетонную стену или под гипсокартон, требования к нему сводятся к правильному расположению. Высота от пола, расстояние до края дверных проемов – это не требования, а скорее рекомендации, выполнение которых улучшает эргономику помещения. При включении может проскакивать искра, а при выключении образуется дуга. То и другое – это потенциальные источники возгорания, поэтому корпуса розеток и выключателей выполняются из керамики.

Розетка изнутри

Если оборудование монтируется в деревянном доме, то требуется более серьезная изоляция. Розетки и выключатели для деревянного дома должны быть не просто очень надежными сами по себе, но и смонтированными в негорючие стаканы и монтажные короба, как и ведущие к ним провода. Нормы пожарной безопасности говорят о том, что нельзя использовать внутри деревянных стен, равно как и на их поверхности, провода с горючей и оплавляемой проводкой. Возможное возгорание, описанное в этих нормах, это не просто искра с задымлением, последствие неправильного монтажа обычно выглядят так:

Причина пожара – неисправная проводка. Возгорание было скрытым и произошло в ночное время

Розетки и выключатели лучшие – бренды

Бренд в среде производителей электрооборудования – это понятие, не имеющее никакого отношения к моде. Брендовые производители – это фирмы, чья продукция существует на рынке многие годы, иногда – десятилетия. Она прошла испытания, была использована миллионами потребителей. Крупные и хорошо зарекомендовавшие себя фирмы-производители прошли длинный путь работы с претензиями покупателей, они корректировали свою продукцию в соответствии с реальными требованиями.

При выборе оборудования и его покупке обычно производят визуальный осмотр товара, однако понять, как долго будет служить изделие, не так уж просто. Отличить бренд от подделки можно по запаху пластика (дешевый издает сильный запах). Основание у дорогих моделей всегда выполняется в виде стальной скобы с местами для креплений. Токопроводящие элементы – контакты, клеммы и зажимы должны быть выполнены из луженой латуни или бронзы. Эти материалы не окисляются, имеют хорошие пружинные качества и в процессе эксплуатации не расшатываются. Токопроводящие элементы должны размещаться в цельном керамическом блоке.

К сведению! В обзоре не описывается оборудование и производители из Китая, Тайваня, Малайзии и других стран не потому, что их продукты имеют плохое качество, а по причине логистических сложностей. Схема закупок такова, что обещания и гарантии фактически ничем не подкреплены, и продавец в лучшем случае сможет обменять негодный товар на аналогичный, но никогда не возместит ущерб, нанесенный некачественным оборудованием. Продукция европейских и российских фирм также может производиться в этих регионах, однако контроль качества в них построен на высшем уровне.

Мировые производители

Schneider Electric – одна из крупнейших фирм, занимающаяся оборудованием с конца 19 века. По состоянию на 2016 год имеет пять заводов в России: в Казани, Екатеринбурге, Самаре, Санкт-Петербурге и Космодемьяновске. Разумеется, ассортимент продукции этого промышленного монстра невероятно широк – от силового оборудования, автоматики до стильных бытовых систем. Продукция бренда отличается утонченным дизайном, простыми линиями и формами. Токопроводящие элементы «упакованы» в корпус из пластика с негорючими присадками, вся конструкция собирается воедино при помощи суппорта – металлической скобы, поэтому доступ к ней максимально упрощен. Пользователи любят это бренд за надежность и простоту конструкций. В линейке производителя есть продукция от элитной, дорогостоящей до дешевой и доступной. Розетки и выключатели в стены лучших брендов также включены в эту группу компаний.

Розетки и выключатели лучшие бренды – Schneider Electric
Выключатель Schneider Electric

Статья по теме:

Проходной выключатель: схема подключения на 2 точки. Управление светом из нескольких мест весьма удобно. Но как реализовать такую систему не будучи специалистом в электрике? Изучаем специальный обзор!

Legrand – крупная французская корпорация, которая специализируется на электрике с 1946 года. Имеет два производства на территории РФ: в Москве и подмосковной Дубне. Фирма выпускает несколько брендовых линеек: Legrand, Vantage, Cablofil, Zucchini, Контактор, ESTAP. Все они когда-то были самостоятельными производителями, однако в разное время присоединились к Legrand и сегодня составляют крупнейшую в мире группу компаний. Дилерские и гарантийные обязательства несет Legrand. Из имеющихся в продаже розеток и выключателей лучшие бренды в большинстве случаев принадлежат к Legrand.

Розетка Legrand
Одна из линеек Legrand

Bticino – итальянская компания с 80-ти летней историей, которая с 1989 года стала частью холдинга Legrand. Этого производителя выделяет то, что он всегда был сосредоточен на индивидуальном, домашнем оборудовании. Их отличает использование нестандартных форм – традиционно итальянский подход. Разумеется, техническая «начинка» также на высоте.

Приборы Bticino
Оригинальный подход Bticino

ABB – одна из старейших компаний, штаб-квартира которой расположена в Цюрихе, однако производства и представительства разбросаны более чем в 100 странах мира. Может быть названа законодателем технической моды, она безоговорочный лидер в области разработки и производства высокоточных датчиков, счетчиков, контроллеров и управляющего программного обеспечения. Электрооборудование, имеющее точность швейцарских часов – это находка для тех хозяев, которые выше всего ценят надежность и готовы выкладывать за нее значительные суммы, так как эта продукция стоит недешево.

Приборы ABB
Идеальный стиль от ABB

EKF – единственная российская компания, которая заслужила право стоять в одном ряду с перечисленными выше брендами. По меркам отечественного рынка продукция этого производителя относится к средней ценовой категории. История компании насчитывает 15 лет безупречной работы. Известно, что российские стандарты качества намного строже, чем европейские, именно таких норм придерживаются на производстве. Оборудованием EKF снабжены крупнейшие метрополитены РФ и стран СНГ, они выигрывают тендеры на поставку оборудования на крупнейшие строительные объекты. Они выпускают очень надежную автоматику, кабели, контроллеры, осветительные приборы, розетки и выключатели.

Продукция EKF
Выключатель EKF

Эконом варианты

Makel – турецкая марка, чрезвычайно широко представленная на российском рынке. Относится к эконом сегменту не только по цене, но и по уровню качества, которое большинством пользователей оценивается как посредственное. Справедливости ради стоит отметить, что при невысокой оценке эти приборы занимают первое место по объемам продаж.

Розетка Makel

Nilson – турецкий производитель бытового электромонтажного оборудования. Хотя ассортимент нельзя назвать широким, компания завоевала и поддерживает стабильные позиции во всем мире. Приборы  являются надежными, имеют достойный внешний вид и доступную цену. Для розеток и выключателей лучший бренд в эконом сегменте, по общему мнению, именно Nilson.

Продукция Nilson

Viko – еще один турецкий бренд, занимающий позицию примерно посередине между двумя предыдущими по уровню цен. Качество в целом приемлемое, но не стабильное, имеет место производственный брак.

Выбор розеток и выключателей (видео)

Необычные розетки и выключатели

Дизайнерские модели – это дорогие и очень изящные изделия в стиле Hi-Tech, модерн или ретро. Некоторые из них идеальны для наружной проводки, например, выключатели с поворотным механизмом вместо клавиши. Розетки и выключатели в деревянные стены лучшие бренды те, которые смогли создать наружные модели с достойными внешними характеристиками, как, например, Fontini.

Наружная установка ретро-модели, скрутка проводов добавляет антуража
Merten
Bironi
Fontini
Siemens
NIESSEN (входит в группу ABB)
Busch-Jaeger (входит в группу ABB)

Сенсорные выключатели – это дань современной моде, модели, которые, возможно заполонят рынок в будущем, однако пока они не так популярны. Производят их либо самостоятельные молодые компании, либо «дочки» известных корпораций, выделенные в отдельный бренд. Крепеж и токопроводящие элементы ничем не отличаются от классических, но вместо кнопки – контактная панель. Производители предлагают приборы, типовые с точки зрения начинки, а вот выбор наружных сенсорных панелей чрезвычайно широк. Производители: VENTO ELECTRIC,  Livolo – совместные российско-европейские бренды.

Статья по теме:

Диммеры для светодиодных ламп 220В. Данные устройства повышают комфортность использования светодиодного освещения. В отдельной публикации мы проанализируем их виды, стоимость и особенности подключения.

Новинки

Выдвижные и встраиваемые розетки, тройники и разветвители – это подчеркнуто технологичные и компактные варианты, позволяющие изящно и со вкусом экономить пространство. Технологичных розеток и выключателей лучшие бренды производят обычно немцы – известные любители технологических новинок.

Оборудование встроено в рабочий стол
Второй вариант использования того же прибора
Подъемный механизм – самый компактный
В кабинете
Розетки и выключатели лучшие бренды на кухне

Монтаж

Установка внутрь стены – это ответственный процесс, требования к которому детально описаны в СП 31-110-2003 и Правилах установки электрооборудования. Кроме этого нужно непременно учитывать нормы пожарной безопасности.

Розетки и выключатели для наружной проводки монтируются существенно легче, чем скрытые. Наружному оборудованию соответствует и наружное расположение провода, что удобнее с точки зрения установки и гораздо лучше с точки зрения безопасности. Главное условие монтажа – установка под розеткой металлической или асбестовой, то есть негорючей, подложки.

Критерии выбора

Выбор – процесс сугубо субъективный, однако электрооборудование – это источник повышенной опасности. У рачительного хозяина на первом месте всегда стоит безопасность. Вряд ли при возгорании или оплавлении розетки владелец дома сможет утешиться тем, что прибор в свое время имел потрясающий вид и дешево стоил. Рациональный подход в процессе выбора все же должен преобладать.

Установка розеток Legrand (видео)

Современные выключатели – управление освещением

В настоящее время существует целый ряд современных способов управления освещением, призванных сделать нашу жизнь более комфортной. Какой выключатель выбрать для управления освещением, чтобы он был удобным и эффективным?

Обычные клавишные выключатели

Выключатели бывают с одной, двумя, тремя клавишами. Трехклавишные выключатели часто можно встретить для управления освещением — ванной, санузла и прихожей.

Если для одно-клавишного выключателя достаточно двух-жильного провода, тогда как для двух-клавишного трех-жильный провод, а вот для трех клавишного выключателя потребуется четырех-жильный провод.

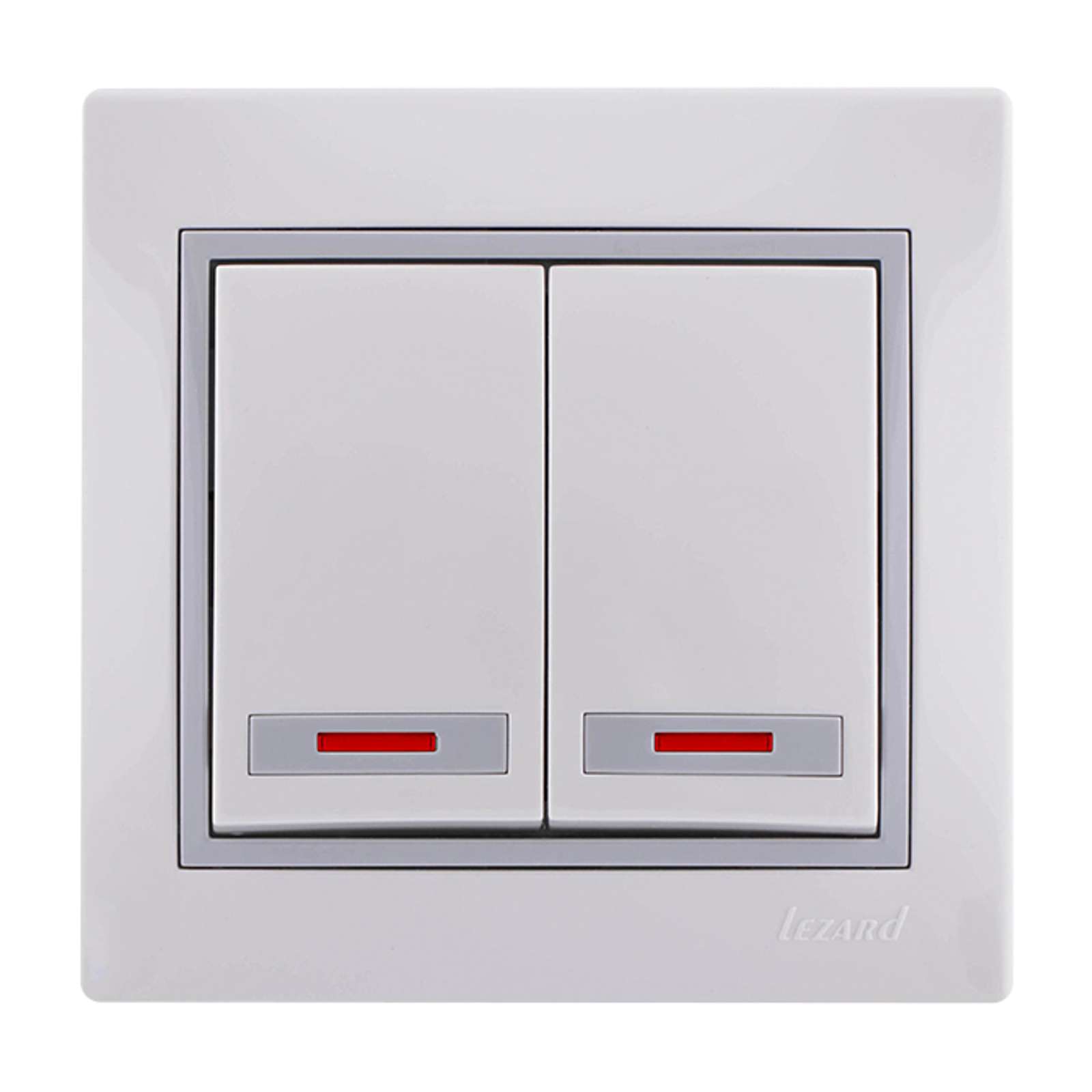

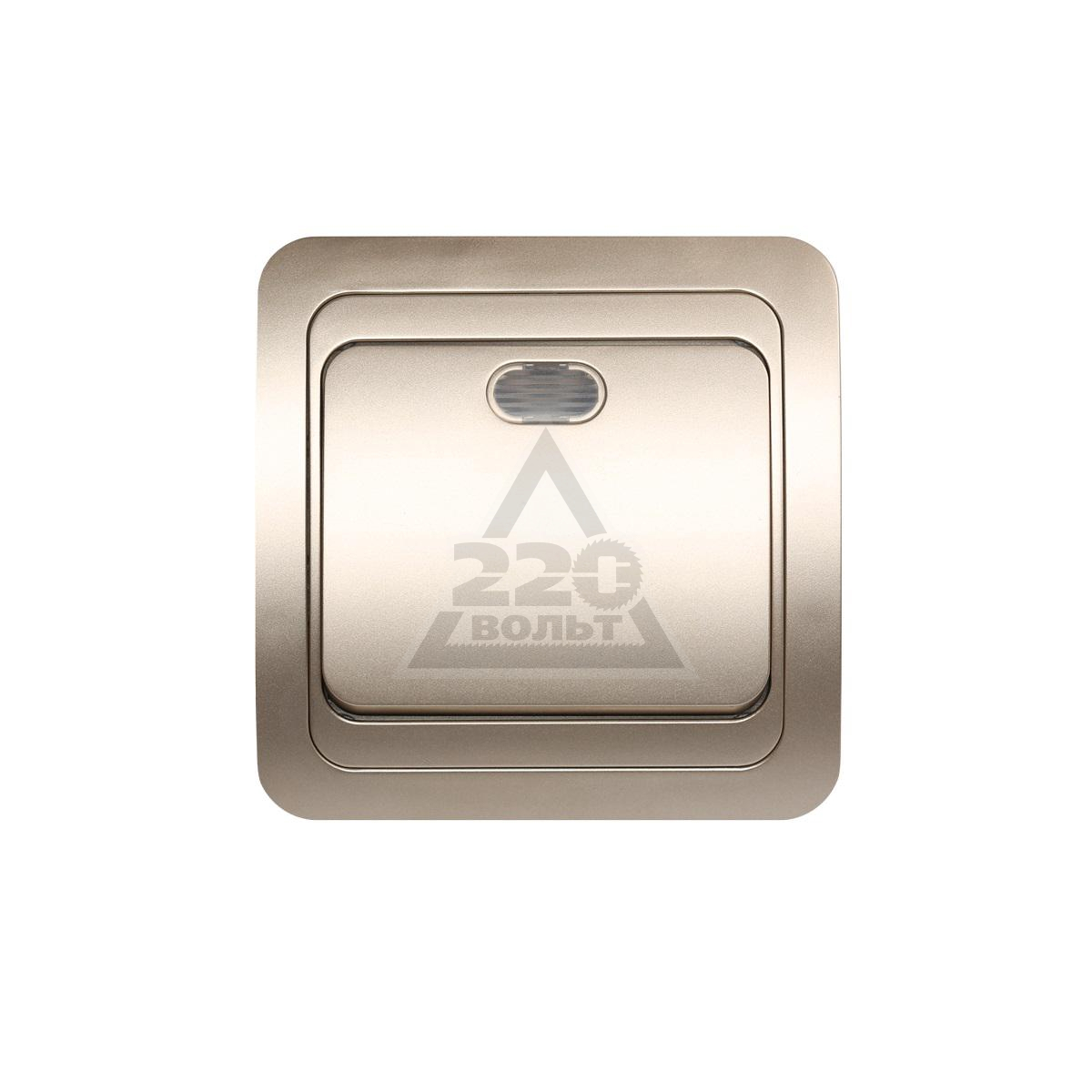

Выключатель с подсветкой

Светодиодный индикатор на выключателе очень удобен для того чтобы в ночном полумраке ориентироваться по направлению к выключателю а значит и к выходу, таким образом снижается риск травмирования.

Выключатель с подсветкой можно так же установить для удаленного подсобного помещения, или погреба. Подсветка “скажет” включен или выключен свет в помещении.

Единственный недостаток выключателя с подсветкой –  это мерцание некоторых видов энергосберегающих ламп.

Проходной выключатель (переключатель)

Проходной выключатель позволяет управлять освещением из двух или трех мест. Это могут быть такие помещения, как  длинный коридор, вход(выход) лестницы.

Проходные выключатели отличаются от обычных выключателей количеством контактных соединений: обычный выключатель одно-клавишный имеет два контактных соединений, проходной — три. К проходному выключателю нужно подводить трехжильный провод, один питающий, два других проводника реверсные или их еще называют челночными.

Если устанавливать проходные выключатели для управления освещением из трех мест, один проходной выключатель понадобится не с тремя контактными соединениями, а четырьмя.

Автоматический выключатель (датчик движения)

Выключатель оснащен датчиком инфракрасного излучения. При малейшем движении объекта датчик включает освещение на короткое время. Датчик постоянно фиксирует движение, как только прекращаются колебания, освещение гаснет через несколько секунд или минут.

Датчик устанавливают там, где нет потребности в продолжительном освещении помещения, для экономии электроэнергии. Выключатели — автоматы часто можно встретить в подъездах. На улице, в ненастную погоду, во время движения деревьев датчик будет срабатывать на включение.

Светорегулятор (диммер)

Светорегулятор позволяет изменять интенсивность освещения, комнату можно погрузить в полумрак, либо залить сочным светом.

Приобретая светорегулятор, учитывайте максимальную мощность всех светильников, устанавливаются широко используемые светорегуляторы от 300 Вт до 500 Вт. Установка светорегулятора ни чем не отличается от обычного выключателя.

Выключатель с фотоэлементом

Используется для освещения аллеи или сада. Фотодатчик срабатывает на включение при появления сумерек и выключает освещение на рассвете.

Не рекомендуется устанавливать в близи общественного уличного освещения, иначе говоря, фотодатчик будет работать не корректно.

Пороговый уровень выключателя регулируется с помощью колесика, который может быть размещен либо непосредственно на фотодатчике либо на автомате, который размещен в распределительном щите.

Выключатель с выдержкой времени

Модульный прибор устанавливается в распределительном щите на динрейку. Регулятор выдержки времени используется для управления освещением на лестничных клетках, прихожих, коридорах.

Например, включили свет, спустились с лестницы, через некоторое время освещение автоматически отключится. Существуют выключатели  выдержки времени с предупреждением о скором выключении.

Выключатель с таймером

Работает по принципу теплого пола – задаются параметры работы на определенное время.

С помощью подобного таймера можно управлять любыми типами электрической цепи, например, электрическим бойлером, насосом и др.

Программа устанавливается на день, неделю, месяц, или год.

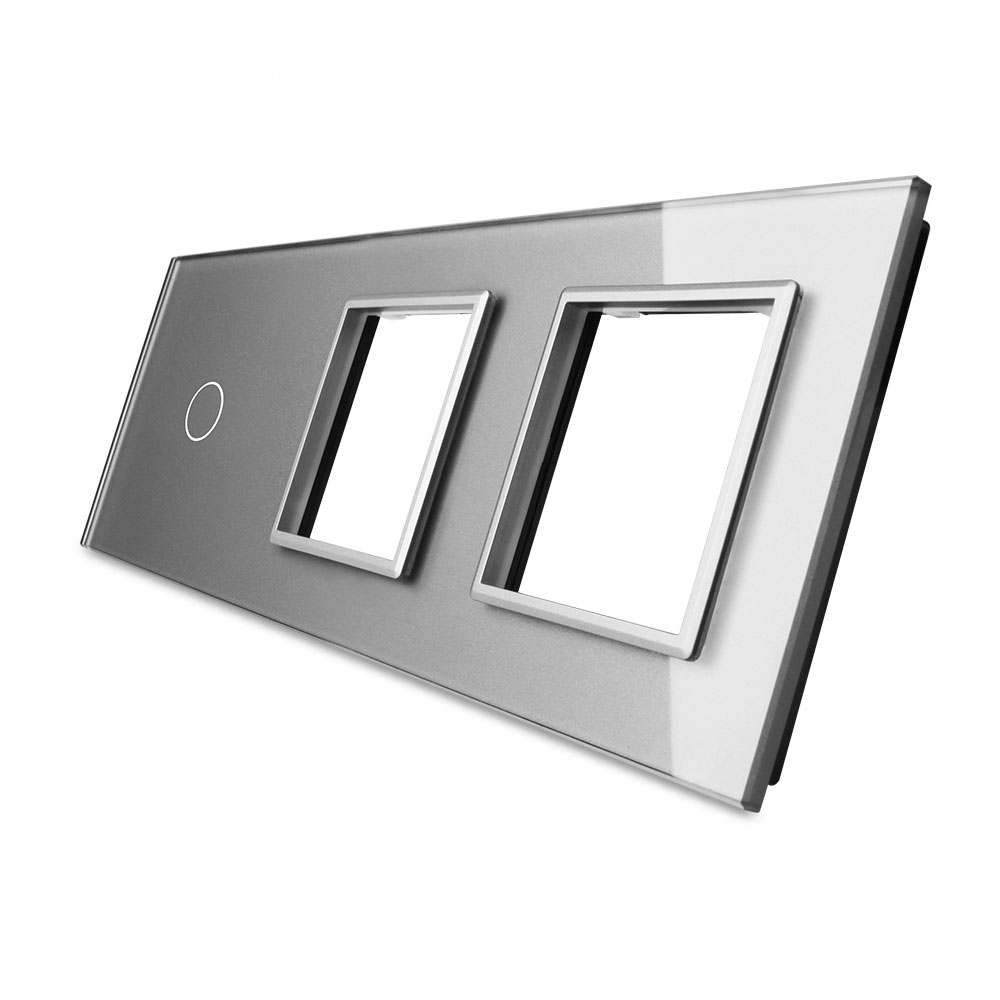

Сенсорный выключатель

Сенсорный выключатель работает не по принципу механического воздействия, как, к примеру нажатия клавиши или вращение светорегулятора. Здесь достаточно лишь прикоснутся к панели устройства, чтобы включить или выключить освещение

Оцените качество статьи:

Как выбрать розетку и выключатель

Выключатели и электрические розетки — это электроустановочные изделия, которые открывают доступ к электроэнергии и являются неотъемлемой частью любого интерьера.

Типы розеток в зависимости от назначения

С защитными шторками. Это идеальный вариант для квартир, где есть маленькие дети. Отверстия данных розеток прикрыты специальными шторками для защиты. Открываются эти шторки только при условии, если одновременно ввести пару металлических контактов вилки в розетку. Ребенок не сможет вставить в подобную розетку свой палец или гвоздь.

С выталкивателем вилки. В этой розетке (в углу) есть специальная кнопка, при нажатии она активирует катапульту розетка выскакивает безо всяких посторонних усилий. Таким образом вилку из розетки можно вынуть даже не прикасаясь к ней. Этот фактор значительно увеличивает ее срок службы.

С заземлением. Большинство розеток в стандартных домах без заземления, их корпус (выполняется из изоляционного материала) имеет два отверстия. Два контакта электропроводки присоединяются к ней с обратной стороны. А вот для розетки с заземлением необходима 3-х контактная проводка. Когда происходит включение вилки в розетку, первыми друг друга касаются контакты для заземления, а затем лишь те, которые проводят ток. Практически у всех розеток иностранного производства присутствует заземляющий (третий) контакт. На сегодняшний день в квартирах рекомендуется устанавливать лишь розетки с заземлением.

Предназначенные для монтажа на улице.

Используются, как правило, для того, чтобы подключать к ним разнообразные садовые приборы (к примеру, газонокосилки). Их, как правило, прикрепляют на внешней стороне подсобной постройки, гаража или дома. Необходимо учесть, что розетка на улице должна работать при любых погодных условиях снег, дождь и т.д. Поэтому здесь подойдет розетка с высоким уровнем защиты (IP55) и обязательно с защитной крышкой.

Для помещения с повышенной влажностью. Розетки с маркировкой IP44 подходят для санузла, душевой и ванной. Внутри них располагаются дополнительные резиновые прокладки. Но нужно учитывать, что розетка с защитой от влаги потянет только электроприборы небольшой мощности: фен, электробритву. Для мощных электроприборов (например, стиральная машина) потребуется дополнительно выполнить монтаж УЗО.

Кроме силиконовых розеток (с крышкой, с заземлением, с выталкивателем, с защитными шторками) есть еще и слаботочные розетки, аудиорозетки, компьютерные, телефонные, спутниковые и антенные. Кроме этого, розетки можно классифицировать по конструктивному исполнению:

Устройства с винтовым зажимом. Данные розетки устанавливаются так, что контакты электропровода помещаются между двумя пластинами, которые соединены винтом. Винт закручивается — получается плотное соединение проводки и розетки.

Без винтового зажима. У данного типа розеток провод вставляется непосредственно в контактное отверстие. Оно расширяется при нажатии на соответствующую клавишу. Для зажима провода необходимо вставить его и отпустить клавишу. Винтовой зажим предусматривает приложения некоторых усилий, однако он считается прочнее остальных и создает лучший контакт.

Устройства для открытой проводки. При открытой проводке (провода лежат поверх стен) используют, как правило, накладные розетки. Чаще всего их устанавливают в дачных домах, деревянных загородных домах. Закрепляются устройства прямо на стене.

Устройства для внутренней проводки. Для нее подходят встроенные розетки, провода располагаются внутри стены, там же находится электрическая часть розетки.

Выключатели.

Один из распространенных видов современных выключателей — переключатель. С его помощью можно спускаться со второго этажа на первый, при этом выключая свет вверху и включая внизу и наоборот. Светорегуляторы (диммеры) также относятся к высокотехнологичным выключателям. Кроме обычного зажигания света они позволяют регулировать яркость светового потока.

Также существуют выключатели с подсветкой и контрольные выключатели. Выключатель с подсветкой оснащен индикаторной лампочкой, которая все время горит, показывая месторасположение выключателя. Это позволит быстро найти в темноте нужную кнопку. На контрольном же выключателе лампочка индикации служит для того, чтобы подавать сигнал, если прибор работает. Это особенно удобно, если индикатор установить у входа в подвал: если лампочка мигает — значит там светло, а если нет — значит необходимо включить свет.

Конструктивные особенности механизма выключателей света:

Клавишные. Самый распространенный тип выключателя. Используется для бытовых нужд. Как правило, они устанавливаются в офисах, квартирах и т.д.

1. Одноклавишные. Выключатели такого плана предназначены для замыкания лишь одной цепи (к примеру, для выключения/включения лишь одного светильника).
2. Двухклавишные. Эти выключатели обычно используются для многоламповых светильников, к примеру, в этом случае обе клавиши включают пять светильников одна из них — две лампы, а другая — три. Они очень удобны в применении для раздельных санузлов либо в тех случаях, когда в санузле и кухне имеются два потребителя (например, система вытяжной вентиляции и осветительный прибор).
3. 3-х- (4-х-) клавишные. Их предназначение — размыкать и замыкать сразу 3 или 4 электрические цепи. Эти выключатели просто незаменимы для помещений, в которых расположено множество групп светильников (управление ими происходит с одного места).

Сенсорные, кнопочные и поворотные. Обычно устанавливаются в квартирах.

Шнуровые. Чаще всего используются при установке переносных приборов для освещения (к примеру, торшеров).

Дизайн выключателей и розеток в последние несколько лет постоянно совершенствуется, производители предлагают разнообразные стилевые решения и необычные идеи. Некоторые фирмы производят выпуск электроустановочных изделий сериями, когда и выключатели, и розетки выдержаны в одном стиле. Внешняя часть розеток может быть сделана не только из пластмассы, но еще из дерева и металла, а также могут быть комбинированные образцы. Таким путем можно подобрать выключатель к деревянной мебели или к общему стилю интерьера. Для стиля хай-тек прекрасно подойдут выключатели необычной формы (например, прямоугольные с круглой кнопкой внутри).

УЗО (устройство защитного отключения).

Как уже говорилось, бытовые приборы существенной мощности (к примеру, стиральная машина), нуждаются в устройствах защитного отключения, которые реагируют на дифференциальный ток утечки (не выше 30 мА). УЗО может являться как частью розетки, так и отдельным прибором.

Розетки, оснащенные защитным отключением. К данному типу относятся розетки, оснащенные встроенным УЗО (ставится на место розетки) либо с навесным отдельным УЗО (вставляется в уже имеющуюся розетку). Преимущества: избавляют от нужды менять электропроводку в ванной комнате в старых домах по сравнению с розеткой со встроенным УЗО. Недостатки: очень высокая цена (примерно в трое превышает стоимость УЗО, которое устанавливается на щит распределения).

Отдельное УЗО. Монтаж проходит в распределительном шкафу квартиры. Существует несколько способов установки.

Одно УЗО на весь дом Устройство монтируется непосредственно после вводного автомата и защищает всю квартиру целиком (в том числе и ванну). В подобном случае используют как правило, УЗО на ток утечки 30 мА. Преимущества: сравнительно низкий уровень затрат и в шкафу всегда отыщется место для того, чтобы установить одно УЗО. Минусы: трудно определяется, на каком участке цепи произошла утечка тока, а также если устройство срабатывает, то без электричества остается вся квартира.

Одно общее УЗО и дополнительные на каждую линию. Дополнительное устройство защитного отключения рассчитывается на ток утечки в 10 мА, а общее — на ток утечки в 30 мА. Данные устройства хорошо устанавливать на джакузи, стиральные машины и, в особенности, на полы с подогревом. Преимущества: при утечке тока можно отключить только линию, где возникла утечка (в этом случае электричество будет в оставшейся части квартиры). Недостатки: большие затраты на оборудование, и в шкафу нужно выделить соответствующее место для установки устройства.

При покупке светорегулятора, выключателя или розетки в первую очередь обратите внимание на маркировку. На обратной стороне изделия указывается напряжение и значение тока, на которое рассчитано это изделие, а также товарный знак производителя либо название фирмы.

Светильники и выключатели в современных домах. Shop220

Многие российские домовладельцы желают купить люстры, бра и прочие светильники, но прежде чем обзавестись подобным электрооборудованием, необходимо подумать, все ли в порядке с домашней электрикой на текущий момент? Важной ее частью являются и выключатели, которые имеют множество видов и характеристик. Некоторые из них мы и рассмотрим в данной статье. Два десятка лет минуло с тех пор, как потолочные модели правили бал в отечественных домах. Сегодня потолки могут одновременно вмещать множество источников света – например, немалое распространение приобрели так называемые точечные светильники. Таким образом, различных ламп в современных жилищах необычайно много, что, соответственно, сказывается и на количестве выключателей. Это путает очень многих наших соотечественников, вынужденных нажимать на множество разных кнопок, прежде чем зажжется нужный им светильник. Современные выключатели могут быть выполнены в любой расцветке, что позволяет им вписываться в самые разные интерьеры. Поворотные модели этих устройств – стильное ретро для любителей старины. Кнопки, как правило, можно наблюдать не только на стенах жилых домов, но и на бытовых приборах и других подобных устройствах. Все вышеперечисленные варианты отличаются простотой конструкции и незамысловатым принципом работы. Есть, впрочем, и другое электроустановочное оборудование. К примеру, прекрасный вариант – это выключатель с таймером. Он чаще всего используется для управления роллетными конструкциями и другими элементами домашнего убранства. Это позволяет своевременно освещать жилые помещения. Датчик движения – еще одно нововведение, которое все чаще встречается в подобной электрике. Стоит домочадцу войти в комнату, как свет тут же включается. Впрочем, среагировать такое устройство сможет и на появление животного. В свою очередь, устанавливаемый на потолке датчик присутствия можно рассматривать как усовершенствованную версию предыдущей модели. Благодаря ему светильник будет ярко гореть, если в комнате будет полно людей. Включение телевизора или другого источника освещения сделает основной свет более приглушенным. Когда жилец решит отправиться спать, ему не нужно будет нажимать ни на какие кнопки – оборудование сработает автоматически.

Современные низковольтные автоматические выключатели бытового и аналогичного назначения Текст научной статьи по специальности «Электротехника, электронная техника, информационные технологии»

ЗЛЕКТРОБЕЗОПАСНОСТЬ

Современные низковольтные автоматические выключатели бытового и аналогичного назначения

А.Г. Аветян,

аспирант МЭИ(ТУ), технический директор ООО«ЭЛЕКОМ»

К.М. Юров,

аспирант МЭИ(ТУ), начальник учебно-производственной лаборатории МИЭЭ

Сегодня на территории Российской Федерации действуют сразу два государственных стандарта, регламентирующие требования, предъявляемые к низковольтным автоматическим выключателям (далее АВ). Основным стандартом является стандарт ГОСТ Р 50030.2-99 (МЭК 60947-2) — «Аппаратура распределения и управления низковольтная. Автоматические выключатели». В этом стандарте оговариваются технические требования, предъявляемые ко всем низковольтным АВ, вне зависимости от их применения и назначения. Номинальное напряжение ие таких выключателей составляет 1000 В переменного тока, или 1500 В постоянного тока. Для этих АВ не регламентируется их величина номинального тока. Номинальный ток таких аппаратов определяется наибольшей энергетической способностью низковольтной системы, которая выражается в мощности питающего трансформатора. Для нашей страны наибольшей номинальной мощностью трансформатора Б является величина в 1600 кВА, что определяет максимальную величину номинального тока 1е 6300 А. В каталогах на зарубежную низковольтную коммутационную аппаратуру встречаются также АВ с номинальными токами в 8000 А, но для России их применение является нерациональным из-за отсутствия соответствующих им по мощности силовых трансформаторов. Также не регламентируется для этих автоматических выключателей их номинальная предельная наибольшая отключающая способность 1си, которую еще принято называть предельной коммутационной способностью (далее ПКС).

Другой стандарт ГОСТ Р 50345-99 (МЭК 60898) «Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения» распространяется на воздушные АВ переменного тока для работы при частоте ! 50 или 60 Гц с номинальным напряжением 11е (между фазами) не более 440 В, номинальным током 1е не более 125 А и номинальной отключающей способностью не более 25000 А. Требования этого стандарта должны, по возможности, максимально согласовываться с требованиями ГОСТР 50030.2-99. АВ, подчиняющиеся этому стандарту, предназначены для защиты от сверхтоков систем в зданиях и аналогичных установок; они рассчитаны на использование специально не обученными для этого людьми и не нуждаются в обслуживании. Стандарт устанавливает требования к выключателям, рассчитанным как на одно, так и на несколько значений номинального тока (т.е. АВ с регулируемой токовой уставкой), при условии, что устройство для перехода от одного значения номинального тока к другому в нормальных условиях эксплуатации недоступно и этот переход невозможен без инструмента. Стандарт ГОСТ Р 50345-99 не распространяется на выключатели, предназначенные для защиты двигателей, а также на АВ, чей ток уставки регулируется средствами, доступными потребителю. Традиционно степень защиты таких аппаратов выбирается как 1Р20, и если она отличается от 1Р20, то данный факт оговаривается производителем. Номинальные токи для АВ, соответствующих данному стандарту, традиционно выбираются из следующего пред-

почтительного ряда: 6, 8, 10, 13′, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А.

Отметим, что, начиная с 1-го января 2007 года, на территории Российской Федерации вместо ныне существующих государственных стандартов в действие вводятся технические регламенты, которые будут регламентировать технические требования, предъявляемые к тем или иным видам продукции, включая и техническую продукцию, в том числе и коммутационные аппараты, а, в частности, и АВ. Это будет сделано с целью конкретизировать требования, предъявляемые к каждому из видов продукции, а также избавиться от перекрестных нормативных ссылок на другие стандарты и прочие технические документы, что является нормой для ныне существующих стандартов. Стоит полагать, что в этом случае работа с нормативной документацией станет более простой, а трактовка тех или иных пунктов не будет иметь двоякого толкования.

Но до момента ввода в действие технических регламентов основными документами являются ныне действующие государственные стандарты. И здесь, как мы видим, возможна путаница при идентификации той или иной аппаратуры. It ‘ *■

— 1 %

Рис. 1. Пример модульного автоматического выключателя серии S230 фирмы АВВ

Время-токовая характеристика автоматического выключателя

Исполнение бытовых автоматических выключателей и их внешний вид

Автоматические выключатели, соответствующие ГОСТ Р 50345-99, на языке специалистов по электрическим аппаратам называют еще бытовыми или модульными. Логично, что само название стандарта определяет и их основную область применения, потому и слово «бытовой», характеризующее данный класс аппаратов, является весьма уместным и применимым. Модульными их называют из-за того, что традиционно многополюсные автоматические выключатели комплектуются из наборов однополюсных модулей (рис. 1), объединенных общей механической связью в виде общего органа управления (рукоятки) АВ, а также, иногда, общей связью механизмов свободного расцепления полюсов АВ. Ширина одного полюса для АВ с номинальными токами 1е до 63 А включительно традиционно составляет 17,5 мм. Ширина одного полюса для АВ с номинальными токами 1е 80, 100, 125 А традиционно составляет 25 мм. Аппараты предназначены для крепления на БШ-рейке безвинто-вым способом, передняя часть корпуса традиционно имеет одинаковую для всех производителей форму, чтобы аппараты легко можно было убрать за оперативную панель распределительного или комплектного устройства, оставив доступными только органы упра-

Основной функциональной характеристикой автоматического выключателя является его время-токовая характеристика (далее ВТХ). ВТХ — это зависимость времени срабатывания (расцепления) АВ от величины тока, протекающего через автомат (рис. 2). Традиционно данная зависимость приводится в логарифмической шкале, где по оси абсцисс откладывается кратность ожидаемого тока АВ к его номинальному значению 1/1е, а по оси ординат откладывается ожидаемое время срабатывания АВ.

В целом ВТХ АВ можно подразделить на 2 участка работы — участок с обратнозависимой выдержкой по времени срабатывания расцепи-теля, описывающий отключение АВ в случае больших тепловых перегрузок, и участок с мгновенным действием расцепителя, описывающий отключение АВ в случае появления токов короткого замыкания (далее КЗ).

Наличие этих двух участков объясняется наличием в АВ двух, не зависящих друг от друга и кардинально отличающихся друг от друга по принципу действия расцепителей -теплового (традиционно конструируется на основе биметаллической пластины, состоящей из двух металлов с различными коэффициентами линейного расширения) и электромагнитного (традиционно конструируется на основе катушки электромагнита с подвижным сердечником).

При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую

Время отключения

пластину. При нагреве пластина изгибается и толкает рычаг, воздействующий на механизм свободного расцепления. Выдержка времени отключения уменьшается с ростом тока.

При коротком замыкании в защищаемой цепи ток, протекающий через электромагнитную катушку автоматического выключателя, многократно возрастает, соответственно возрастает магнитное поле, которое перемещает сердечник, переключающий рычаг свободного расцепления. Ток, необходимый для того, чтобы создать электромагнитную силу, необходимую для перемещения сердечника, называют еще током отсечки.

В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания. При перегрузках и токах короткого замыкания отключение выключателя производится независимо от того, удерживается ли рукоятка управления во включенном положении. .. Это понятие означает, что в том случае, если при нормальной температуре окружающей среды (30°С) через замкнутый АВ протекает ток данной величины, то расцепление АВ с номинальным током до 63 А включительно происходит в течение 1 часа, а для АВ с номинальным током свыше 63 А — в течение 2-х часов. При этом изначально выключатель должен находиться в нагретом состоянии, т.е. сначала через АВ должен протекать ток, равный его условному току нерасцепления. Это вызовет выделение тепла в автомате и, как следствие, рост температуры его токоведущих частей. После того, как температура перестанет изменяться больше чем на 1К/час, и через него будет пропущен условный ток расцепления, срабатывание расцепителя АВ произойдет в течение оговоренного времени.

3. Точка 2,55 1е. Это понятие означает, что в том случае, если при нормальной температуре окружающей среды (30°С) через замкнутый АВ протекает ток данной величины, то расцепление АВ с номинальным током до 32 А включительно происходит в течение 1 минуты, а для АВ с номинальным током свыше 32 А — в течение 2-х минут. При этом изначально выключатель должен находиться в нагретом состоянии. Здесь стоит отметить, что реально для большинства автоматов расцепление происходит гораздо раньше, нежели оговоренные временные пределы, даже при условии начала протекания такого тока из холодного состояния.

Разброс время-токовой характеристики на участке тепловой защиты обусловлен, в первую очередь, тем обстоятельством, из какого состояния срабатывает автоматический выключатель. Если при одном и том же токе перегрузки АВ срабатывает из холодного состояния, то сначала он должен нагреться до

температуры, характерной для условного тока несрабатывания автомата, а уже потом до температуры, при которой произойдет срабатывание биметаллической пластины и расцепителя в целом. Если же автомат срабатывает из нагретого состояния, то времени для этого ему понадобится меньше. Помимо всего прочего, важным является и фактор технологических допусков, вводимых в процессе производства АВ. Бытовые автоматы собираются на автоматических производственных линиях и являются массовым товаром. Любые попытки существенно сузить эти допуска приведут к мгновенному удорожанию изделий на рынке.

Для электромагнитного расцепителя характерными являются точки нижней и верхней границ отсечки. При протекании тока значением меньше нижней границы (далее 1тт) срабатывание электромагнитного расцепителя АВ не происходит. При протекании тока значением больше верхней границы (далее 1шах) происходит срабатывание электромагнитного расцепителя АВ.

По нижним и верхним границам тока отсечки ГОСТ Р 50345-99 классифицирует АВ на аппараты со следующими характеристиками электромагнитного расцепителя, представленными в таблице 1.

Таблица 1

Классификация АВ по характеристикам электромагнитного расцепителя

Характеристика

электромагнитного

расцепителя

В

С

D

п/1е

3

5

10

х/1с

5

10

20*

АВ, а также тем моментом времени, когда возник ток КЗ. Здесь очень многое зависит не только от величины тока КЗ, но и от скорости его возрастания (производной dIK3/dt), т.к. автоматы сверхбыстрого срабатывания

реагируют не только на действующее значение тока, но и на его пиковое значение.

Сегодня многие производители идут по пути сужения границ технологических допусков (рис. 3). Так, в частности, у многих автоматов фирм ABB, Legrand, Schneider Electric эти границы составляют для АВ с характеристикой В кратности 3,2 и 4,8 вместо 3 и 5, для АВ с характеристикой С кратности 6 и 9 вместо 5 и 10, для АВ с характеристикой D кратности 10 и 14 вместо 10 и 20. Такие шаги фирм-производителей только приветствуются, так как сами производители накладывают на свои аппараты требования более жесткие, нежели существующий стандарт. Недопустимыми же являются выходы за рамки существующих характеристик.

Верхняя допустимая временная граница срабатывания электромагнитного расцепителя АВ составляет 0,1 с. 0,1 секунды — это 5 полных периодов протекания тока промышленной частоты 50 Гц. Абсолютное же большинство бытовых автоматических выключателей являются токоограничивающими. Это означает, что их конструкция позволяет быстро вносить в электрическую цепь фактор

* — В ГОСТ Р 50345 ошибочно приведена цифра 50, в аутентичном данному ГОСТ Р стандарте Международной электротехнической комиссии МЭК 60898 эта цифра равна 20. Более логичной является именно она.

Некоторые производители дают также дополнительные характеристики на

выпускаемые автоматы: А, Ъ, К, и, и пр. В этом случае они обязаны регламентировать характеристики тока отсечки таких АВ, т.к. данные характеристики не значатся в стандарте.

Зона между верхней и нижней границами тока отсечки является зоной неопределенности. гагк!

ограничения тока КЗ. Таким фактором является электрическая дуга. Горящая между размыкаемыми контактами АВ при высокой температуре (около 300°С) дуга обладает очень большим электрическим

сопротивлением, поэтому ток КЗ резко падает. При переходе тока через 0 основной функцией контактной системы возникает необходимость восстановить диэлектрическую прочность воздушного промежутка и не дать дуге зажечься вновь. Фактически, повторное зажигание дуги говорит о том, что аппарат не справился со своей функцией отключения тока КЗ. Ток переходит через 0 в течение одного полупериода своего протекания, т.е. для частоты 50 Гц это время составляет 10 мс. Таким образом, абсолютное большинство автоматов отключает ток в течение времени, не превосходящего 0,01 с.

Отключающая способность

бытовых автоматических

выключателей

Помимо определяющейся отсечкой выключателя способности мгновенно

реагировать на возникший ток КЗ, выключатель также характеризуется

способностью отключать максимальные установленные для него величины ожидаемых токов. Отключение сопряжено не просто с процессом размыкания контактов АВ при появлении сверхтока, но и с процессом восстановления между контактами напряжения сети. Другими словами, это способность не просто прервать процесс протекания тока в случае его недопустимого роста, но и способность контактной и дугогасительной систем АВ рассеивать энергию, накопившуюся в сети вследствие возникновения сверхтока. АВ характеризуются следующими отключающими способностями:

номинальная отключающая способность 1сп -значение предельной наибольшей

отключающей способности, установленное для выключателя;

рабочая отключающая способность 1сз -величина, устанавливаемая в соответствии с

*СП’

Эти понятия требуют соответствующих пояснений. И здесь необходимо вернуться к самому началу статьи, где говорится, что сейчас на территории Российской Федерации действуют 2 стандарта на автоматические выключатели. В основном стандарте, ГОСТ Р 50030.2-99, величина предельной наибольшей отключающей обозначается как 1си. Это тот ожидаемый ток, который АВ должен отключить один раз, при условии, что на его контактах восстановится полное напряжение сети. Именно ее принято еще называть ПКС. Величина наибольшей рабочей отключающей способности

обозначается также 1С8. Это тот ожидаемый ток, который АВ должен отключить несколько раз, при условии, что на его контактах восстановится полное напряжение сети. Количество отключений регламентируется производителем. Обычно для воздушных АВ оно составляет не менее 3-х раз. Сам ток 1С5 для АВ, соответствующих ГОСТ Р 50030.2-99, традиционно задается в процентах от 1си,

например I

сэ

50 % I

СИ’

Что же касается бытовых автоматов, то производитель устанавливает только значение тока 1сп, а величину 1СЗ регламентирует стандарт ГОСТ Р 50345-99 в требованиях к испытаниям.

Величина 1сп традиционно выбирается из ряда 1500, 3000, 4500, 6000 и 10000 А. Если ПКС автомата превышает 10000 А, то предпочтительной является величина 20000 А. Эта величина маркируется на АВ в прямоугольной рамке в соответствии с перечислением :Е) требований к маркировке (см. ниже).

Величина 1С£ регламентируется1 в

требованиях к испытаниям АВ. Выключатель, в соответствии с п. 9.12.11.3 «Испытание при токе 1500 А», должен 6 раз отключать ожидаемый ток такой величины (операция О), а затем еще 3 раза включаться на такой ожидаемый ток с последующим отключением (операция СО). Таким образом, можно утверждать, что рабочая отключающая способность любого бытового АВ составляет 1500 А.

Исходя из этих сведений мы можем говорить, что ожидаемое значение тока КЗ должно быть меньше рабочей отключающей способности. Иначе нельзя гарантировать, что аппарат будет работоспособен после первого же отключения подобного сверхтока. А ожидаемое пиковое значение тока КЗ должно быть меньше номинальной предельной отключающей способности автомата, иначе нельзя гарантировать срабатывание аппарата как таковое при подобном сверхтоке.

Маркировка бытовых

автоматических выключателей

Маркировка АВ позволяет точно идентифицировать его основные параметры и, следовательно, область его применения.

В соответствии с ГОСТ Р 50345-99, на каждом выключателе должны быть стойко маркированы следующие параметры:

a) наименование или товарный знак изготовителя;

b) типовое обозначение, каталожный или серийный номер;

c) одно или несколько номинальных напряжений;

с!) номинальный ток без обозначения «А» с предшествующим обозначением типа мгновенного расцепления (В, С или Б), например В16;

№

е) номинальная частота, если выключатель рассчитан только на одну частоту;

1:) номинальная отключающая способность в амперах;

g) коммутационная схема, если правильный способ соединения неочевиден;

Ь) контрольная температура

автоматического выключателя, если она отличается от 30°С;

степень защиты, если она отличается от

1Р20.

Маркировка по перечислению с1 должна быть ясно видна после установки выключателя. Если на малогабаритном аппарате недостаточно места, маркировку по перечислениям а, Ь, с, е, 1!, 11 и 1 можно расположить на боковой или задней стенке выключателя, маркировка по перечислению g может быть расположена на внутренней поверхности любой крышки, которую приходится снимать для

присоединения питающих проводников.

Для выключателей, управляемых

ненажимными кнопками, разомкнутое положение должно обозначаться О

(окружность), а замкнутое (короткой

вертикальной чертой). Эти обозначения должны быть хорошо видны, когда выключатель установлен.

Для выключателей с несколькими номинальными токами следует маркировать максимальное значение тока, как указано в перечислении с1, и, кроме того, значение номинального тока, на которое отрегулирован выключатель.

Маркировка должна быть несмываемой и четкой.

На российских АВ производитель часто указывает соответствие ГОСТ Р 50345-99.

Селективность в этой области / То* /

должна проверяться испытанием /

Рис. 4. Полная селективность между двумя выключателями. Отметим, что селективность в области больших токов (заштрихованная область) может быть проверена только путем испытаний

В том случае, если АВ произведен за пределами РФ, на автомате можно увидеть маркировку соответствия требованиям Международной электротехнической комиссии IEC 60898, или IEC 898.

Вопросы селективности при совместном использовании бытовых автоматических выключателей

Селективность (от англ. select — выбирать) -это способность энергосистемы отключать нагрузки по избирательному принципу. Существует два понятия селективности — токовая и временная. Токовая селективность соблюдается в том случае, если номинальный ток вышестоящего АВ выше, чем номинальный ток нижестоящего АВ. Временная селективность соблюдается в том случае, если нижестоящий аппарат срабатывает раньше, чем вышестоящий. При выполнении сразу двух этих условий мы имеем полную селективность аппаратов защиты в системе энергоснабжения. Выполнение условий полной селективности говорит о том, что с учетом технологических допусков на совмещенной ВТХ аппаратов защиты не наблюдается пересечений (см. рис. 4).

Как уже отмечалось выше, абсолютное большинство бытовых АВ являются автоматами сверхбыстрого срабатывания, или, как еще принято говорить, токоограничивающими АВ. Их время срабатывания, зачастую, не превышает 10 мс. Этот факт, с одной стороны, гарантирует сверхбыстрое срабатывание аппаратов защиты в зоне токов КЗ, с другой же стороны, делает более чем затруднительным обеспечение полной селективности отключения участков цепи КЗ при совместной работе бытовых автоматических выключателей на разных ступенях системы электроснабжения.

Предположим, что нам необходимо построить такую систему. Пусть на вводе некоторого низковольтного комплектного устройства располагается автоматический выключатель С40, а на одной из отходящих линий — выключатель С25. Если внимательно рассмотреть их стандартные характеристики расцепления, ТО ДЛЯ АВ С40 Imin = 200 A, Imax = =400 А, а для АВ С25 Imin — 125 А , Imax — 250 А. Следовательно, если наложить эти характеристики друг на друга, создав тем самым карту селективности, то в зоне границ тока отсечки от 200 до 250 А уже наблюдается пересечение ВТХ этих аппаратов. Выходом из такой ситуации могут быть следующие шаги:

1) применение аппаратов с суженным полем допуска для тока отсечки;

2) замена нижестоящего аппарата защиты на аппарат с меньшей характеристикой (С25 на В25), если это позволяют сделать пусковые условия;

3) замена вышестоящего аппарата защиты на аппарат с большей характеристикой (С40 на 040), если это позволяют сделать условия отключения тока КЗ;

4) замена вышестоящего аппарата защиты

на обычный коммутационный аппарат (рубильник), что позволяет вообще отойти от всяческих вопросов обеспечения

селективности;

5) проведение дорогостоящей операции подбора 2-х автоматов за счет определения их реальных токов отсечки путем прогрузки АВ;

6) замена АВ на плавкие предохранители, которые в плане обеспечения селективности являются более адаптированными к совместному применению.

Вообще же, рекомендации современных производителей гласят, что отношение номинального тока вышестоящего автомата к номинальному току нижестоящего автомата должно быть не менее 2 — 2,5.

Но даже и эти меры не могут обеспечить полной токовой селективности. Если посмотреть, как ведут себя ВТХ АВ в зоне токов КЗ, превышающих верхнюю границу отсечки 1тах, то, из-за сверхбыстрого срабатывания АВ возможны пересечения их характеристик (подробнее см.

«Энергобезопасность в документах и фактах». 2005. №4. С. 29-35).

Единственным логичным выходом из данной ситуации видится создание нового класса АВ с гарантированным нижним пределом времени срабатывания (по аналогии с УЗО типа Б). Только в этом случае мы сможем утверждать, что полная селективность гарантированно обеспечивается на всем диапазоне токов, начиная с 1е и заканчивая 1сп. На сегодняшний день можно смело утверждать, что нельзя гарантировать полную селективность при отключении системы энергоснабжения аппаратурой защиты, построенной на основе автоматических выключателей бытового и аналогичного назначения.

Влияние внешних факторов

на работу бытовых

автоматических

выключателей

Работа бытовых АВ очень сильно зависит от внешних факторов, влияющих на их температуру. К этим факторам можно отнести следующие: температура окружающей среды, высота над уровнем моря, атмосферные условия, совместное использование аппаратов. При влиянии тех или иных факторов приходится вносить поправки в работу выключателей.

Например, в отсутствие указаний изготовителя, для изменения температуры окружающей среды на 1°С необходимо вносить поправку по номинальному току в 1,2 %.

Контрольной температурой при этом является температура 30°С. Так, если температура окружающей среды равна 20°С, то номинальное значение тока автомата при такой температуре будет равно (1 + 0,012х10)1е, или 1,1210. Соответственно, для температуры окружающей среды 40°С номинальное значение тока автомата будет равно (1-0,012х10)1е, или 0,881е. При этом стоит отметить, что такая поправка не влияет на работу электромагнитного расцепителя АВ, т.к. параметры

электромагнита, в отличие от биметалла, мало зависят от изменения температуры. Так, если мы, например, имеем аппарат с характеристикой С50 и температура окружающей среды при этом равна 40°С, то номинальный ток АВ составит уже величину 10 = 0,88×50 = 44 А. При этом границы отсечки останутся соответственно Imin = 250 А , Imax — = 500 А. Таким образом, начальные кратности Imin/Ig И Imax/Ig, соответствовавшие характеристике С и составлявшие величины 5 и

10, ИЗМеНИЛИСЬ И СТаЛИ СОСТаВЛЯТЬ Imin/, 1е =

= 250/44 = 5,7 и Imax/Ie = 500/44 = 11,4. При дальнейшем повышении температуры мы можем получить характеристики, близкие к характеристикам аппарата D50, а при понижении — характеристики, близкие к характеристикам аппарата В50. Стоит отметить, что изменение ВТХ аппаратов при изменении температуры — характерная особенность всех автоматических

выключателей, укомплектованных

комбинированным термоэлектромагнитным расцепителем, у которых роль теплового расцепителя выполняет чувствительная к изменениям температуры биметаллическая пластина.

ГОСТ Р 50345-99 гласит, что температура окружающего воздуха не должна превышать величину 40°С, а ее среднесуточное значение -35°С. Нижний предел температуры установлен как минус 5°С. Выключатели, используемые в иных условиях, должны либо быть специально спроектированы, либо использоваться согласно указаниям в каталоге изготовителя.

Высота установки бытовых АВ не должна превышать 2000 м над уровнем моря. Иначе необходимо учитывать изменение

изолирующих и охлаждающих свойств воздуха, а также качественные изменения воздуха. Воздух становится более разреженным, его теплопроводность падает, и аппарат перегревается больше. С другой стороны, с ростом высоты начинает падать температура окружающей среды, что приводит к увеличению номинального тока АВ. Если аппараты применяются на высотах больших чем 2000 м над уровнем моря, то они должны быть специально спроектированы или применяться в соответствии с соглашением между изготовителем и потребителем. Такое

соглашение может заменить информация, содержащаяся в каталоге производителя.

В случае совместного размещения сразу нескольких полюсов аппаратов вплотную друг к другу на одной БШ-рейке (это традиционный способ размещения аппаратуры), необходимо учитывать тот факт, что аппараты отдают тепло не только в окружающую среду, но и друг другу, тем самым осуществляя дополнительный нагрев друг друга. При этом крайние аппараты нагреваются меньше, а аппараты, расположенные ближе к центру, — больше.

Традиционно, степень такого влияния оговаривается в условиях монтажа самим изготовителем. Исходя из практического опыта можно говорить, что в среднем введение одного дополнительного полюса приводит к уменьшению номинального тока на 2-2,5%. Например, из указаний фирмы АВВ следует, что коэффициент совместного использования для 9 полюсов составляет величину 0,8. У прочих производителей эта величина может быть еще меньше и для большого числа совместно используемых аппаратов составляет 0,6 — 0,5.

Таблица 2

Перечень бытовых автоматов, наиболее часто применяющихся для защиты низковольтных электрических сетей на территории Российской Федерации

Тип, Марка Номиналь -ный ток, А Номиналь -ное напряже -ние,В пкс, кА Характс — ристика расцепления Тепловой расцепи -тель Эл.маг -нитный расцепи -тель Способность регулирова -ния уставки Применение Производитель

DX 1, 2,3,4,5,6, 10,16,20,25, 32,40,50,63 230/400 6 B.C.D Да Да Нет Для защиты низковольтных эл.сетей Legrand , Франция

С60А 2,4,6,10,16, 20,25,32,40 230/400 4,5 В,С Да Да Нет Коммутация и защита цепей от перегрузок MERLIN GERIN Multi 9 . Франция

C60N 1,2,3,4,6, 10,16,20,25, 32,40,50,63 230/400 6 B,C,D Да Да Нет Коммутация и защита цепей от перегрузок MERLIN GERIN Multi 9,Франция

S 230R 6,10,16,20, 25,32,40 230/400 4,5 С Да Да Нет Системы в зданиях и аналог.уст. ABB,Германия или ABB, Россия

S 250 0,5;1;1,6;2;3; 4;5;6;8; 10; 13; 16;20;25;32;4 0;50;63 230/400 6 B,C,K,D Да Да Нет Жилые помещ., сфера услуг и пром. ABB, Германия

АП 50 1.6,2.5,4, 6.3,10,16, 25,50,63 перем.тока -500; пост.тока -220 От 0,5 до 4 С Да По заказу Нет Вжи лых и общественных зданиях Россия

АЕ 2043 16; 20; 25; 31,5; 40; 50; 63 230/400 5 С Нет Да Нет Для защиты потребителей в общ.зданиях Россия, Курск

ВА 21 -29 1,2,3,4,5,6, 10,16,20,25, 32,40,50,63 230/400 6 B,C,D Да Да Нет Для защиты низковольтных эл.сетей Россия, Курск

АЕ 2046 16; 20; 25; 31,5; 40; 50; 63 230/400 5 С Да Да +15% Для защиты потребителей в общ.зданиях Россия

АЕ 1031 6,10,16,25 220/380 2,1 С Да По заказу Нет Вжилых и общественных зданиях Россия

АЕ 2044 10,12.5,16, 20,31.5,4 0, 50,63 220/380/440 5 С Да Да Нет Вжилых и общественных зданиях Россия или Молдова, Тирасполь

ВА 66 -29 0,5;0,6;0,8;1; 1,25;3,15;5;6, 3; 10;12,5;16; 20;25;31,5;40 ;50;63 220/380/440 4,5 B,C,D Да Да Нет Для защиты низковольтных эл.сетей Россия или Молдова, Тирасполь

ВМ -40 5,6,8,10,13,16 ,20,25,32,40 230/400 4,5 В,С Да Да Нет Вжилых и общественных зданиях Россия, Курск

Бытовые автоматы, соответствующие требованиям обоих стандартов на низковольтные автоматические выключатели

Сегодня многие производители стремятся сделать свою продукцию более универсальной и расширить тем самым область ее применения. Это достигается, в частности, за счет усиления свойств контактной системы AB, а также перехода к двукратному разрыву контактной системы вместо однократного за счет введения в аппарат сразу 2-х последовательных контактных систем, каждая из которых будет обладать своей дугогасительной камерой. В результате у аппарата резко повышается его механическая и коммутационная

износостойкость, а также способность отключать токи КЗ, т.е. ПКС. Такими свойствами обладают, в частности, аппараты 120-й серии компании Schneider Electric, а также 290-й и 700-й серий компании ABB. Их установленная коммутационная способность превышает допустимые ГОСТ Р 50345-99 25 кА, притом что внешне аппарат напоминает обычный бытовой автомат и, в сущности, соответствует всем требованиям,

предъявляемым к бытовым AB. В этом случае производитель обязательно заявляет не только соответствие требованиям ГОСТ Р 50345-99 (МЭК 60898), но и соответствие требованиям

ГОСТ Р 50030.2-99 (МЭК 60947-2). При этом не возникает никаких противоречий, т.к. ГОСТ Р 50345-99 гласит, что, по возможности, требования на бытовые автоматы должны согласовываться с требованиями ГОСТ Р 50030.2- 99.

Именно такие автоматы можно использовать для защиты электродвигателей. Автоматы, соответствующие только ГОСТ Р 50345-99, вне зависимости от того, согласуются ли их ВТХ с пусковыми характеристиками двигателей, использовать для подобных целей запрещено.

Перечень бытовых автоматов, наиболее часто применяющихся для защиты низковольтных электрических сетей на территории Российской Федерации

В таблице 2 приведены сведения об основных бытовых автоматических выключателях, применяющихся сегодня на территории Российской Федерации. Также представлены их основные технические характеристики и традиционные области применения.

Отметим, что в Европе для защиты жилых и общественных зданий применяются аппараты с характеристикой В. В России для этих целей традиционно используются аппараты с характеристикой С. Такие АВ не всегда хорошо согласуются с параметрами петли «фаза-ноль» по ожидаемому току КЗ. Поэтому логичным видится скорый переход к европейской

ЛИТЕРАТУРА

1. ГОСТ Р 50345-99. Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. М.: ИПК «Издательство стандартов», 2000.

2. ГОСТ Р 50030.2-99. Аппаратура распределения и управления

низковольтная. Автоматические выключатели. М.: ИПК

«Издательство стандартов», 2000.

3. Электрические и электронные аппараты: Учебник для вузов/ Под ред. Ю.К. Розанова. 2-е изд., испр. и доп. М.: Информэлектро, 2001. 420 с.: ил.

Электронные источники:

1) http://www.abb.ru

2) http://www.uzo.ru

3) http://www.electric-house.ru/avtomats.htm

4) http://legrand.ru

Электрические выключатели. Виды и особенности. Применение

В последнее время при проектировании системы освещения учитываются не только технологические, но и дизайнерские аспекты. Комфортное, экономичное и выигрышное освещение зависит от того как правильно будут размещены электрические выключатели соответствующего типа. Выбор в пользу того или иного варианта подключения осуществляется исходя из характеристик комнат и их назначения.

Разновидности выключателей

Обширный ассортимент выключателей позволяет подобрать наиболее благоприятный вариант освещения. Чаще всего современный потребитель отдает предпочтение следующим типам выключателей:

• Одно-, двух- и трехклавишным.
• Проходным.
• Перекрестным.
• Резистивным, диммерам.
• Таймерным.
• С подсветкой.
• Контрольным.
• Автоматическим.
• Антивандальным.

С помощью этих выключателей осуществляется управление освещением. Их различие заключается в способе подключения и функциональных возможностях.

Особенности одноклавишных выключателей

Этот тип выключателей является самым распространенным у бытовых потребителей. Технологически используется в схемах с единственным осветительным прибором и служит для его включения и выключения. Одноклавишные электрические выключатели выполняют свои задачи за счет разрыва (замыкания) одного из парных проводов, соединяющих сеть с источником света (люстрой, фонарем, лампой и т.п.). Подходит для жилых и нежилых помещений – спален, гостиных, кухонь, ванных комнат и т.д.

Преимущества использования двухклавишных выключателей

Двухклавишный выключатель позволяет двум источникам освещения или цепям функционировать независимо друг от друга. Он пригодится для управления фонарями, находящимися в разных частях двора, или одним осветительным прибором с двумя лампами. Устанавливается в зональных помещениях (например, ванной и туалете) или комнатах с двухкомпонентными люстрами.

В каких случаях понадобится установка трехклавишных выключателей

Принцип работы двух- и трехклавишных выключателей аналогичен. Последние позволяют одновременно включать и выключать три источника света. Основными недостатками этого типа являются сложности в монтаже и низкая надежность. Чтобы избежать проблем при установке и дальнейшей эксплуатации трехклавишных выключателей, следует воспользоваться услугами квалифицированного электрика.

Электрические выключатели в современных магазинах, предлагающих различные товары для дома и ремонта, в подавляющем большинстве случаев представлен такими разновидностями устройств, как:

• Конструкцию европейского производства, у которой есть более трех клавиш, сегодня найти не представляется возможным. Но если для решения той или иной задачи потребуется именно такое устройство, то его можно сделать путем объединения в одной раме нескольких изделий с одной клавишей.

• Если говорить о продукции японского или китайского производства, то здесь без труда можно найти выключатель абсолютно любой конструкции, например, изделие с шестью клавишами. У каждой из них есть свой собственный световой индикатор, что позволяет без труда ночью определить кнопку, необходимую для включения того или иного светильника.

Функциональность проходных выключателей

С помощью этих выключателей, установленных в двух разных местах, осуществляется управление одним источником света или целым блоком. Такая конфигурация отличается удобством и экономностью, поэтому подходит для организации освещения больших коридоров, лестничных площадок и огромных комнат. Для включения и выключения осветительного прибора достаточно подойти к одному из двух выключателей.

Перекрестные выключатели

Перекрестные электрические выключатели представляют собой усовершенствованную модификацию проходных. Последние позволяют управлять освещением из двух мест, но для больших помещений этого недостаточно. Перекрестные выключатели устанавливаются в трех и более точках, поэтому наилучшим образом подходят для управления осветительными приборами и электрическими цепями в объемных помещениях производственного назначения (складах) или подъездах многоэтажек.

Расширенные возможности резистивных выключателей, диммеров

Данный тип выключателей предназначен не только для включения и выключения светового источника, но и для регулирования интенсивности освещения. Важно знать, что тот или иной светорегулятор (диммер) обычно управляет определенным количеством лампочек, мощность которых, разумеется, ограничена. Впрочем, технология некоторых осветительных устройств не поддается регулировке. Они несовместимы с энергосберегающими приборами, но эффективно работают в паре с точечными светильниками или стандартными лампами накаливания.

Среди наиболее понятных в использовании и конструктивно простых выключателей следует выделить устройства, оборудованные специальной подсветкой, и контрольные выключатели. Как одни, так и другие изделия имеют специальный световой индикатор, который загорается при выключении света и гаснет, соответственно, при его включении. С помощью такого элемента выключатель можно без труда найти в темноте. Если говорить о контрольных устройствах, то световой индикатор у них загорается при включении света. Такие электрические выключатели являются идеальными для гаражей и подвалов, поскольку дают возможность определить, нужно ли включать в помещении свет или нет.

Самой большой популярностью пользуются сегодня автоматические выключатели, которые кроме включения и выключения света способны защищать электросеть от возможных перегрузок, а также позволяют исключить какую-либо вероятность поломки домашних электроприборов. Подобные устройства не только способны выполнять свои основные функции при нормальном состоянии электрической сети, но и могут осуществлять автоматическое отключение электроэнергии в случае возникновения какой-нибудь чрезвычайной ситуации.

Всё более популярными сегодня становятся антивандальные электрические выключатели, применяющиеся преимущественно в различных общественных помещениях. Такие устройства способны противостоять различным внешним воздействиям и повреждениям, а для их изготовления обычно используются металлы высокой прочности.

Несколько советов по правильному размещению выключателей

В схеме электропроводки обязательно должны быть указаны точки, в которых планируется установить выключатели.

При выборе места их размещения необходимо руководствоваться следующими принципами:

• Основной источник света управляется выключателем, находящимся на минимальном расстоянии от двери. Высота размещения составляет, как правило, 80 см от уровня пола.
• Перед установкой следует определиться с расположением мебели. Шкафы, диваны и столы не должны ограничивать доступ к выключателю.
• Монтаж выключателей в помещениях с высокой влажностью (ванных и кухнях) требует соблюдения ГОСТ. Так, допускается размещение выключателя на расстоянии не менее 60 см от раковины (ванны) или в соседнем помещении.

Похожие темы:

Дизайнерские выключатели света для украшения вашего домашнего интерьера

Осветительные приборы во многом определяют эстетику дома, поскольку они являются одними из самых интересных элементов освещения, которые имеют важное значение для украшения интерьера. Таким образом, вполне логично иметь дизайнерские выключатели света, которые хорошо сочетаются с современными интерьерами дома. Поистине отличная идея — сделать ваше пространство эстетически приятным и источать великолепие современности.

Существуют различные виды выключателей света, в том числе совместимые с IoT.Эти подключенные к Интернету выключатели света помогают свести к минимуму наши повседневные физические действия, связанные с включением / выключением света. Независимо от того, хотите ли вы улучшить внутреннее пространство или насладиться преимуществами бесконтактной связи, следует полагаться на современные выключатели света.

Мы собрали коллекцию дизайнерских выключателей света, которые вы обязательно захотите увидеть на стенах своей гостиной.

# Выключатель света Belkin WeMo

Прошли те времена, когда выключатели света были простыми кнопками для управления домашним освещением.Выключатель света Belkin WeMo — хороший пример, который позволяет вам управлять домашним освещением физически, через смартфон или с помощью голосовых команд. Он работает с Amazon Alexa, Google Assistant и Apple Homekit, а также поддерживает IFTTT и Nest Thermostat.

Выключатель света WeMo поставляется с защелкивающейся лицевой панелью, ночником и индикатором питания. Он также позволяет настраивать графики автоматического включения / выключения для различных источников света. Без какого-либо концентратора или подписки он может подключаться к существующей сети Wi-Fi, обеспечивая беспроводное управление освещением.

Вы можете получить выключатель света WeMo с питанием от Wi-Fi примерно за 34 доллара на Amazon.

# Basalte Sentido

Sentido — это простой, но инновационный выключатель света от французской компании Basalte, которая взяла на себя домашнюю автоматизацию с помощью своих сенсорных выключателей KNX. Чувствительные поверхности каждого блока можно использовать для управления различными функциями. С другой стороны, он также имеет многоцветную светодиодную подсветку, которая указывает состояние или загорается, чтобы показать Sentido в темноте.

Имеется встроенный внутренний датчик температуры и «логика термостата», чтобы пользоваться более интеллектуальными функциями.

# Lithoss Piano

Обладатель премий Design Plus и Red Dot Design Award, выключатель света Piano создан Дэвидом Дос Сантосом для бельгийской компании Lithoss по переключению. От этого дизайнерского выключателя света без рамки можно пустить слюни.

Текст или символы можно распечатать или выгравировать на переключателях Lithoss Piano.Кроме того, есть возможность включить светодиодный модуль, который не только создает стильный визуальный эффект, но и позволяет осветить переключатель в темноте.

# Сенсорные переключатели света от Retrotouch

Сенсорные переключатели света Crystal 1 от британской компании Retrotouch представляют собой современную замену традиционным переключателям света. Они поставляются с черными безвинтовыми крышками, которые легко установить и подходят для 35-миллиметровой задней коробки с использованием стандартной проводки. Потрясающе простой внешний вид этих переключателей обязательно внесет изысканный вид в ваш интерьер.Доступно для покупки по цене от 38 долларов на официальном сайте, а также на Amazon.

Изображение: Retrotouch

Изображение: Retrotouch

Изображение: Retrotouch

Выключатель света

# Wave от Legrand

Эти высокотехнологичные переключатели света позволяют удобно управлять освещением, если ваши руки заняты. Выключатель света Wave из коллекции украшений Legrand обеспечивает удобное управление светом, включая и выключая свет одним движением руки. Его можно купить примерно за 66 долларов в Legrand, а также на Amazon за 45 долларов.

Изображение: Legrand

# Berker TS Хрустальный шар

Этот ультра-роскошный выключатель света от бренда Berker компании Hager Group отличается уникальными ручками из многогранных кристаллов Сваровски с емкостной сенсорной поверхностью. Просто легкое прикосновение к хрустальному шару наполнит ваше пространство атмосферой. Выключатель света Berker TS Crystal, расположенный на стеклянной пластине, добавляет характер любому пространству.

# Тумблерные выключатели Buster + Punch Designer

Все еще щелкаете традиционные пластиковые выключатели света в своем доме? Если вы ищете что-то уникальное, вам следует перейти на тумблеры от лондонской компании Buster + Punch.Эти дизайнерские выключатели света изготовлены из прочного металла с ручкой с накаткой с алмазной огранкой, чтобы каждый раз прикасаться к ней создавалось потрясающее ощущение.

Они имеют плоскую пластину с черной отделкой и рифленую ручку с соответствующими металлическими кнопками для пенни с отделкой из латуни. Если вы хотите приобрести, они доступны по цене около 36 фунтов стерлингов (48 долларов США) каждый.

# Дизайнерские передвижные выключатели света AI-on

Стартап Avi-on Labs из Юты создал эти подвижные выключатели света, которые можно без проводов прикрепить к любой стене.Используя технологию ячеистой связи Bluetooth, он позволяет легко управлять всеми устройствами Avi-on. Вы можете легко настроить его и управлять освещением и другими электрическими устройствами в вашем доме или офисе. Его можно купить в Avi-on Shop примерно за 45 долларов.

# DO Коллекция от Fontini by Font Barcelona

Коллекция дизайнерских выключателей DO от испанской компании Fontini by Font Barcelona выпущена в 2015 году. В этих круглых выключателях света, сочетающих дерево и металл с фарфором, использован классический старинный стиль поворотных переключателей.Коллекция DO может похвастаться минималистским дизайном и доступна в версиях для открытого и скрытого монтажа в универсальных распределительных коробках.

Изображение: Fontini от Font Barcelona

Изображение: Fontini от Font Barcelona

Изображение: Fontini от Font Barcelona

Изображение: Fontini от Font Barcelona

# Коммутационные панели UDM Projects

Сконцентрировавшись на внешнем виде и стиле выключателя света, японская компания UDM Projects создала дизайнерские пластины для выключателей, которые органично вписываются в интерьер любого дома.Разработанный Канаэ Цукамото, он выглядит как растущая фигура из стены. Его привлекательный дизайн заставляет прикасаться к нему снова и снова.

Изображение: UDM Projects

Изображение: UDM Projects

# Power Light Выключатель by Povilas Danius

Большинство выключателей света на стене выглядят тускло, однако этот, разработанный литовским дизайнером Повиласом Даниусом, является исключением. Этот потрясающий настенный светильник включается, выходя из стены, и выключается, если задвигаться обратно в стену.

Сделанный из бетона, этот округлый выключатель освещения органично вписывается в стену. Это наверняка будет функциональный аксессуар для дома, способный вскружить глаза.

Изображение: Behance / Povilas Danius

Изображение: Behance / Povilas Danius

Круглые переключатели света

# Lumen

Круглые выключатели света Lumen от Магдалены Чурдовой и Терезы Матяшковой имеют модульную структуру, которую можно настроить в соответствии с роскошью, стилем и потребностями пользователя.Дизайн сосредоточен на трех отдельных компонентах — рамке, кнопках и колпачках кнопок. Внутри корпуса достаточно места для размещения необходимых компонентов.

Изображение: Coroflot

Изображение: Coroflot

Изображение: Coroflot

# Металлический выключатель Рафала Бромирски

Простой и стильный деревенский дизайн этого выключателя света от Рафала Бромирски напоминает тумблеры приложений музыкального плеера. Названный металлическим переключателем, этот пользовательский переключатель может быть разработан, чтобы хорошо сочетаться с различными домашними интерьерами.

Изображение: Dribble / Matthew Skiles

Современные выключатели света и пластинчатые крышки

Вы любите шикарные неожиданные детали в доме? Я разбираюсь в деталях. Я люблю осматривать комнату и находить искорки восторга, все это добавляет комнате индивидуальности и роскоши. Сегодня я рассказываю о новом способе сделать ваш дом необычным, обновив утилиту, которую мы используем каждый день, — розетку и выключатель.Давайте посмотрим правде в глаза с точки зрения дизайна, наши розетки и переключатели были в некоторой степени забыты, что забавно, потому что мы, вероятно, используем их сейчас больше, чем когда-либо, с появлением технологий, поэтому только кажется правильным, что им тоже дали обновление. Коллекция adorne от Legrand предлагает современный взгляд на выключатели и розетки. Они не только стильные и настраиваемые, но и инновационные функции, такие как совместимость с USB, диммеры WiFi и выдвижные розетки, действительно выводят их на новый уровень.

Если вы вчера видели мои Instastories, возможно, вы видели, как я обновлял коммутатор в моем офисе.В качестве боковой панели я планирую обновить свой офис к One Room Challenge Fall 2017, поэтому я подумал, что получу фору и быстро обновлю переключатели и розетки. Серьезно, ребята, я не электрик, но это оказалось проще, чем я ожидал. Видеоинструкции на украшенном сайте были очень полезны.

Я выбрал украшенный переключатель Paddle и белую пластину переключателя. Во время One Room Challenge я буду обновлять пластину до индивидуальной, где вы можете буквально наклеить на нее свои собственные обои — так потрясающе — просто ждите, пока мои обои прибудут.Как я уже упоминал выше, установка не так сложна, как вы думаете, так что не пугайтесь. Все, что вам нужно, это отвертка и кусачки.

Во-первых, и самое главное, выключите питание — подойдите к распределительной коробке и выключите главный предохранитель. После того, как вы проверили переключатель и убедились, что на него не подается питание, используйте отвертку, чтобы снять старый переключатель.
Снимите старый выключатель. Отрежьте черные провода по длине на задней стороне распределительной коробки. Обратите внимание, что мой переключатель является однополюсным, если у вас трехпозиционный, инструкции немного отличаются, обязательно проверьте видео и инструкции.
Подключите заземляющий провод к зеленому проводу заземления на панели переключателя (заземление панели переключателя является новым требованием, во многих старых домах нет заземляющего провода внутри распределительной коробки — проконсультируйтесь со своим электриком). Посмотрите видео, чтобы узнать больше об этом.

Протяните черные провода через пластину и прикрутите пластину переключателя обратно к стене.

Вставьте черные провода в верхнее и нижнее отверстия переключателя и вкрутите их (не вставляйте один в отверстие с трехсторонней маркировкой). Перед установкой на место проверьте переключатель.
Наконец, поместите пластину переключателя сверху, слегка нажмите на нее, пока не услышите щелчок, проверьте все четыре стороны.
Вот и все! Мне нравится, как он выглядит, такой гладкий и свежий.

Так долго наши розетки и выключатели были забыты, благодаря Legrand и adorne Collection наши розетки и выключатели теперь могут быть такими же современными, как и наши технологии.

Следите за новостями в блоге, когда я обновлю этот переключатель обоями для обновления One Room Challenge Office.

Этот пост подготовлен в сотрудничестве с Legrand. Все высказанные мнения являются моими собственными.

современных выключателей света по цене 67 рупий / штука | Электрические переключатели

Современные переключатели света по цене 67 рупий / штука | Электрические переключатели | ID: 15432347588
Уведомление : преобразование массива в строку в /home/indiamart/public_html/prod-fcp/cgi/view/product_details.php в строке 290

Спецификация продукта

Тип переключателя	Обычный
Источник питания	Электрический
Количество переключателей	3

Описание продукта

Благодаря нашему многолетнему опыту и глубоким знаниям в этой области, мы предлагаем широкий ассортимент современных выключателей освещения с гарантированным качеством.

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

---

О компании

Год основания 1977

Юридический статус Фирмы Частное лицо — Собственник

Характер бизнеса Оптовый торговец

Количество сотрудников До 10 человек

Участник IndiaMART с января 2013 г.

GST24ADJPT6930A1ZO

Основанная в 1977 в Ахмедабаде (Гуджарат, Индия) , мы “Ajanta Electric Co.” — это индивидуальное предприятие . занимается торговлей . предлагает широкий ассортимент высококачественных светодиодных ламп , электрических кабелей, электрических переключателей, электрических проводов и т. Д. Эти продукты поставляются надежными рыночными продавцами, и наши клиенты могут им помочь. по разумным ценам. Под руководством «Mr. Виджай Тотлани »(владелец) , обладающий глубокими знаниями и опытом в этой области, мы смогли полностью удовлетворить наших клиентов.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Современные переключатели аварийной сигнализации | ревлимитер.net Store

->
Modern Hazard Switch от Garage Brisco

Купить Modern Hazard Switch — Silver Button — 79 долларов США

долларов США

Навигация по сайту

Последние сообщения в блоге

NA Miata Замена / ремонт переключателя зажигания
Размещено в пятницу, 12 марта 2021 г. , 22:56:07 +0000

Ваш NA Miata больше не запускается? Проблема может быть в плохом выключателе зажигания.
Подробнее …

Самый крохотный сабвуфер в истории
Размещено в четверг, 11 февраля 2021 г., 17:11:51 +0000

21 год без баса был слишком долгим. У Sharka наконец-то есть что-то большее, чем две крошечные 6.5s для воспроизведения музыки.
Подробнее …

Mona’s New Shoes
Размещено вт, 12 января 2021 г. 00:38:45 +0000

ND, наконец, отказывается от стандартных колес в пользу чего-то более стильного.
Подробнее …

Реставрация дерева Watanabe Falcon
Размещено в четверг, 24 декабря 2020 г., 04:52:10 +0000

Рулевое колесо Arigorni подверглось полной реконструкции.
Подробнее …

Once Upon a Sharksgiving Night
Опубликовано вс, 29 ноя 2020 04:14:06 +0000

Несколько тестовых фотографий с моей новейшей SLR. Шарка был очень охотным подданным.
Подробнее …

[© 1998-2021 revlimiter.net LLC | Условия использования | Политика конфиденциальности ]

Товары, продаваемые на этом сайте, предназначены только для внедорожников и соревнований. Этот веб-сайт предназначен исключительно для предоставления общих рекомендаций по вопросам представляет интерес для личного использования Читателем этой Страницы, который принимает на себя полную ответственность за ее использование. Все продукты а также информацию, предоставленную «как есть», без гарантии полноты, точности или своевременности, и без гарантия любого рода, явная или подразумеваемая, включая, но не ограничиваясь, гарантии производительности, товарности, и пригодность для определенной цели.

Переход на современные коммутаторы

Ноя
14

Этот пост написан в сотрудничестве с Legrand. Все мнения мои собственные.

Год подходит к концу, и наш третий ребенок должен родиться через несколько недель, так что мы определенно замедляемся здесь. Меньше проектов по дому, больше времени на то, чтобы наслаждаться нашим домом. Меньше загруженности и больше времени для чтения, выпечки и объятий на диване. Было неплохо! Было хорошо забеременеть в это время года, когда погода подсказывает мне замедлиться и расслабиться, в то время как мое тело абсолютно этого требует.Обычно я не хочу делать что-то, переходить к следующему проекту и делать что-то продуктивное в каждую свободную минуту. Но сейчас (хоть раз!) Я делаю меньше и получаю от этого удовольствие.

Конечно, это не значит, что мы сидим на месте! Мы все еще втискиваем несколько быстрых проектов на выходные. Ничего серьезного, только мелкие детали и вещи, которые оставались в тени, пока мы работали над большими вещами. В минувшие выходные мы установили новые розетки и выключатели из коллекции Radiant от Legrand.Позвольте мне увеличить масштаб, чтобы вы могли лучше рассмотреть.

С тех пор, как мы модернизировали розетки на нашей кухне, я хотел сделать переключение в остальной части дома, чтобы все совпадало. Мы начали с основного уровня, со всех пространств, которые открыты для кухни (прихожая, уголок для завтрака, столовая и гостиная).

Мне просто нравится чистый современный вид этих переключателей. Более широкая подрулевой переключатель выглядит более современным и изящным, чем обычный тумблер. А в настенной пластине нет уродливых шурупов! Такой красивый, простой дизайн.

ТАКЖЕ, выключатели и розетки Radiant Collection подходят для существующих электрических коробок. Так что переход на них — идеальный вариант для выходных, который можно сделать за пару часов!

Замена выключателей и розеток — простой и недорогой способ улучшить внешний вид вашего дома. Это мгновенно сделало наш дом менее строительным.

Помимо переключателей, у нас также есть беспроводное зарядное устройство, которое позволяет заряжать наши телефоны , не вставляя их в розетку. Да, вы правильно прочитали! Все, что нам нужно сделать, это вставить телефон в слот сбоку от розетки. Нет проводов, нет необходимости искать зарядное устройство, плюс это освобождает место для розеток и на наших столах. А еще у него есть низкопрофильная настенная пластина без винтов, которая выглядит так аккуратно и красиво.

Мы определенно сворачиваем проекты домов на 2019 год, но это того стоило! Совсем не потребовалось много времени, и мне нравится новый вид.

А ты? У вас есть какие-то проекты, которые вы торопитесь завершить до праздников, или вы замедляетесь на год?

Новое определение элегантности — современные переключатели | by Niravdholiya

Modern Switches_Whitelion

Мы приходим на связь с переключателями много раз в день.Но мы никогда не замечаем это и розетки нашего дома. Может показаться сюрпризом, но эти аксессуары могут быть украшением. Как гобелены, украшения, картины и настенное искусство могут существенно повлиять на вашу домашнюю обстановку. Точно так же умные переключатели улучшают красоту вашей комнаты. То же самое относится и к накладкам, и к этим переключателям, которые подходят вашему интерьеру. Сегодня все больше и больше людей придают одинаково большое значение изменению своего настроения или атмосферы. Любой ремонт дома должен включать обновление выключателей и розеток освещения.

Раньше у вас был только вариант из пластика в соответствии с традиционным переключателем. Но с открытием модульных переключателей пластик — не единственный вариант. Новые варианты включают дерево, железо, камень, мрамор, ламинат, кожу и сталь. Эти крышки и крышки розеток бывают нескольких стилей. Эти материалы сочетаются в дизайне, отражающем почти любую эстетическую чувствительность, от умеренного до естественного до смелого и гламурного.

Лучшие производители электрического оборудования, будь то традиционное или модное, бесплатные выключатели и розетки помогут связать вместе украшение вашего дома. Коммутатор старый по модульному принципу, но на ощупь он золотистый. У вас есть только вариант из пластика по традиционному. Но с открытием модульного варианта пластик — не единственный вариант. Попрощайтесь только с одиночными белыми переключателями на выбор. Цвета и узоры — это творческий способ придать вашим выключателям и интерьеру больше визуальной привлекательности.

Вы можете настроить отделку и графические узоры с помощью нескольких переключателей. Ее можно изменить, чтобы она соответствовала каждой комнате, или поочередно в соответствии с вашим настроением.Вы можете выбрать широкий спектр возможных комбинаций для ваших переключателей и пластин. Вы можете виртуально поэкспериментировать с ним и выбрать тот, который вам больше всего подходит. Их конфигурация важна, потому что они определяют, как освещение связано с работой. Вы можете выбрать один из нескольких вариантов. Это (источник: CNET) знакомые и поставленные и отключенные позиции. Диммеры — еще одно фантастическое дополнение. Умные сенсорные переключатели производства Индии подходят для умных домов. Вы можете следить за количеством света; он идеально подходит для обеденных зон и других помещений, которым нужна атмосфера.Вы можете использовать свое жилище для удовлетворения своих потребностей с помощью различных дизайнов.

Внимательно осмотрите свою комнату, чтобы определить свои потребности и требования, прежде чем покупать новые выключатели света или накладки. Каждый хочет иметь меблированный дом, а новое — это роскошь в электрическом управлении. Это только добавляет декора в вашу комнату, но делает ее необыкновенной. Обратите внимание, какие стили, цвета и отделка дополняют дизайн или настроение каждой комнаты. Подумайте о том, как в каждой комнате используется свет, чтобы выбрать правильный стиль.Элегантные, хорошо продуманные выключатели и розетки — неотъемлемая часть внутреннего убранства вашего дома. При выборе электрического оборудования помните об этих соображениях. Ваш дом будет освещен.

Готовы ли вы привнести необычный штрих в свою комнату с помощью интеллектуальных переключателей? Тогда приходите в Whitelion. У нас есть его множество. Посмотри.

Все мы знаем, что Интернет вещей меняет образ жизни. Он полностью изменил сценарий использования электроприборов. Теперь у нас есть доступ к нашему дому из любой точки земного шара.

Почему малому и среднему бизнесу нужны современные коммутаторы с надежной защитой

Андреа МауроРазработчик

Андреа Мауро обладает более чем 18-летним опытом работы в сфере ИТ как в SMB, так и в корпоративных сценариях. Он — архитектор виртуализации, облачных вычислений и систем хранения, специализирующийся на соответствующих решениях и продуктах VMware …

Полная биография

Сеть является важным компонентом любого плана ИТ-безопасности, поскольку кибератаки обычно исходят из сети, и атаки также используют сеть для распространять ущерб.Сетевая безопасность является огромным приоритетом для крупных компаний, но не менее важна для малых и средних предприятий (SMB).

Сетевая безопасность состоит из набора политик, практик, правил и подходов, принятых для защиты целостности, конфиденциальности и доступности компьютерной сети и сетевых ресурсов.

SMB могут использовать различные подходы и решения для обеспечения безопасности сети:

• Сетевые брандмауэры и прокси-серверы обычно используются для защиты периметра сети и ориентированы на предотвращение удаленных атак.
• Сегментация сети обычно используется для разделения различных внутренних сетей и минимизации атак между сегментами.
• Безопасность конечных точек с антивирусом, персональным брандмауэром, обновленным управлением и другими решениями для повышения безопасности каждого устройства.
• Аутентификация как минимум для сотрудников компании, которая обычно реализуется с помощью таких решений, как Microsoft Active Directory.

Конечно, есть много других решений безопасности, таких как микросегментация, приманки и сети, системы обнаружения вторжений в систему и сеть, а также строгая аутентификация.Однако большинство этих решений слишком дороги и слишком сложны для большинства организаций, не имеющих специального ИТ-персонала.

Но предприятия малого и среднего бизнеса могут легко улучшить сетевую безопасность, просто используя современные сетевые продукты.

Сетевая и серверная инфраструктура должна быть оснащена последними инновациями для предотвращения, защиты и защиты от атак безопасности. Ограничения безопасности брандмауэрами и антивирусами уже недостаточно для организации любого размера.

Сегментация сети (микро-)
Все еще существуют предприятия малого и среднего бизнеса с единой плоской внутренней сетью, использующей только межсетевой экран по периметру.Это уже не разумно.

Большинство коммутаторов позволяют использовать логические сети VLAN (IEEE 802.1Q), которые допускают некоторую сегментацию сети для минимизации (или, по крайней мере, контроля) внутренних поверхностей атаки.

VLAN — не единственный способ добиться сегментации сети. Существует множество продуктов и решений для реализации микросегментации (даже в плоской сети), но стоимость и сложность этих решений в настоящее время недоступны для малого и среднего бизнеса.

На некоторых коммутаторах также поддерживаются частные VLAN (PVLAN), которые могут быть действительно полезны для реализации «простой» версии микросегментации.Например, коммутаторы Aruba поддерживают PVLAN.

Когда дело доходит до виртуальных сетей, VMware vSphere поддерживает PVLAN только на распределенных виртуальных коммутаторах. Это означает наличие как минимум лицензии Enterprise Plus, что не совсем доступно для малого и среднего бизнеса. Обратите внимание, что Microsoft Hyper-V включает поддержку PVLAN во всех выпусках.

Наличие другого логического сегмента в физической сети — это только первый шаг. Это как иметь больше выделенных автострад, теперь вам нужно управлять трафиком и правильно его прокладывать.

Как вы управляете маршрутизацией между логическими сегментами? Как вы управляете сетевой безопасностью между этими сегментами?

Использование тех же основных коммутаторов для управления маршрутизацией уровня 3 может быть действительно простым решением, но не обязательно лучшим с точки зрения безопасности. Это связано с тем, что большинство базовых коммутаторов не обеспечивают функции фильтрации или проверки пакетов.

Решения могут использовать один и тот же брандмауэр периметра для управления различными внутренними логическими сетями, но такой подход может ограничивать производительность и масштабируемость.Большинство брандмауэров SMB не обладают достаточной пропускной способностью для обработки внутреннего трафика или могут иметь ограниченное количество внутренних интерфейсов.

Другое решение может заключаться в использовании решений виртуализации сетевых функций (NFV), таких как виртуальный межсетевой экран (например, pfSense) или прокси.

Для сетей Wi-Fi существуют разные соображения и решения, но подход сегментации сети (например, для гостевой беспроводной сети) и использование различных VLAN по-прежнему действительны и обычно также реализованы в SMB.

Сетевая аутентификация
Аутентификация пользователя (и компьютера) обычно обеспечивается доменом Microsoft Active Directory и обычно используется также в SMB. Но как насчет сетевой аутентификации, например контроля доступа уровня 2?

Для сетей Wi-Fi это обычное дело, обычно оно реализуется с помощью WPA2-Enterprise (IEEE 802.11i). Современные точки доступа больше не требуют централизованного контроллера, что действительно помогает сделать сетевую реализацию простой и доступной.Портфель Aruba точек доступа 802.11ax (Wi-Fi 6) и 802.11ac (Wi-Fi 5) предназначен для решения наиболее сложных современных сценариев использования Wi-Fi с гибким, в том числе бесконтроллерным (мгновенным) развертыванием.

Но для проводных сетей SMB обычно не используют специальные решения для управления доступом к сети уровня 2 (NAC). И это жаль, потому что большинство коммутаторов поддерживают сетевую аутентификацию уровня 2 на основе стандартов IEEE 802.1X. И, конечно же, обычные конечные точки, такие как Windows, Linux или MacOS, также поддерживают эти стандарты.

К сожалению, вам также нужна инфраструктура (в основном сервер аутентификации, поддерживающий протокол Radius), но вы можете реализовать ее также с Windows Server с функцией NPS. Возможно, это все еще слишком сложно для малого и среднего бизнеса, но действительно может повысить безопасность сети. Существуют также специальные продукты для упрощения реализации NAC (например, Aruba ClearPass), но в большинстве случаев они ориентированы на предприятия, а не на SMB.

Конфиденциальность сети
Для сетей Wi-Fi все коммуникации по умолчанию зашифрованы, и для обеспечения безопасности этого шифрования разработаны комплекты шифров.

Но для проводных сетей коммутаторы не предоставляют никаких защищенных каналов (из-за природы Ethernet), и уровень приложения (или сеанса) обеспечивает более безопасную связь.

Протоколы приложений были постепенно заменены зашифрованной версией тех же протоколов (например, HTTPS вместо HTTP), и, конечно же, клиент и сервер были изменены для поддержки этих протоколов.

Кроме того, сетевые протоколы, которые изначально были разработаны для внутренней связи, были улучшены для обеспечения безопасных каналов, как это произошло с протоколами SMB или RDP в системах Windows.

Обеспечение сквозного защищенного канала становится стандартом и действительно может повысить общую безопасность сети.

Видимость сети

Для малого и среднего бизнеса предоставление сетевой аналитики простым и экономичным способом, вероятно, является одним из самых сложных аспектов.

Есть несколько бесплатных инструментов, которые могут предоставлять агрегированные значения, такие как сетевой трафик.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт
