Как построить каркасный дом своими руками Пошаговая инструкция

Содержание статьи:

  1. Материалы и инструменты;
  2. Подготовительные работы;
  3. Подготовка участка;
  4. Разметка дома;
  5. Фундамент каркасного дома;
  6. Установка свай;
  7. Обвязка;
  8. Устройство чернового пола;
  9. Стены каркасного дома;
  10. Монтаж стен;
  11. Внутренние перегородки;
  12. Крыша;
  13. Внешняя отделка;
  14. Утепление дома;
  15. Внутренняя отделка.

Каркасная технология строительства дома одна из самых доступных. А если учесть, что большинство работ будут проводиться своими руками, то стоимость готового жилища становится минимальной!

Наша статья расскажет, как построить каркасный дом своими руками. Но не стоит полностью отказываться от помощи или консультации специалистов. Невозможно быть мастером во всем, и дельный совет поможет вам быстрее завершить строительство, сделать все по уму.

Каждый этап строительства здания, будь то возведение фундамента или утепление стен, достойны отдельной статьи. Мы рассмотрим общий алгоритм строительства и отдельные моменты.

1. Материалы и инструменты

Ни одно строительство невозможно без инструментов и строительных материалов. Каркасный дом хорош тем, что для его возведения вам не потребуется массивная спецтехника. Поэтому набор инструментов, чтобы построить каркасный дом, можно назвать относительно скромным.

Перечень материалов и инструментов будет зависеть от проекта. Но в целом он достаточно прост: рулетка, строительный уровень, болгарка, электрическая дрель, перфоратор, лом, молоток, отвертка, гвоздодер, лестница.

Необходимые материалы: сваи; брусья, доски, фанера, гипсакартон, бетон, антисептические и огнеупорные составы,болты, шпильки, стальные уголки, гвозди, утеплитель, паро- и гидроизоляция, рубероид, плиты OSB, коммуникации, отделочные материалы.

2. Подготовительные работы

Часто в подготовительные работы включают непосредственно этапы строительства – подготовка участка и разметка здания. Но не стоит преуменьшать временные и денежные затраты на создание или покупку готового проекта дома, согласование его органами местного самоуправления. И, конечно, покупку и исследование самого участка.

3. Подготовка участка

Перед тем, как построить каркасный дом, расчистите участок под фундамент. Это позволит сделать вам более точные замеры.

Заросли и мусор могут дать существенные погрешности в измерениях. От этого сильно пострадает качество разметки будущего здания. А если строительный участок имеет уклон, его рекомендуют выровнять по горизонту.

Эти манипуляции займут у вас часа два. Но не жалейте на них времени и сил. Они способны облегчить последующие этапы стройки.


4. Разметка дома

Если вы качественно подготовите участок, разметка дома дастся вам проще. Кроме того, хорошая и точная разметка – залог хорошей планировки и ровных углов стен. При халатном отношении к этому этапу, исправить ошибки и неточности впоследствии будет нелегко.

Разметка фундамента здания представляет собой расстановку колышков, соединенных веревкой. Таким образом размечают внешние и внутренние перегородки.

5. Фундамент каркасного дома

Каркасный дом может расположиться почти на любом типе фундамента. Так что ограничить вас в выборе может быть только тип грунта на участке и ваш бюджет.

Самым популярным фундаментом для каркасной технологии является свайно-винтовой фундамент. Вес готового дома получится относительно небольшим и не потребует массивного основания. Также аргументом «за» служит невысокая цена этого вида фундамента. Кроме того, этот тип идеально подходит для рыхлой или «гуляющей» почвы. О нем мы и расскажем.

Преимущества:

  1. Нет необходимости использовать специальную технику;
  2. Простой монтаж;
  3. Сжатые сроки строительства;
  4. Широкий ассортимент свай;
  5. Хорошая несущая способность;
  6. Низкая цена;
  7. Возведение фундамента возможно круглый год.

Существенным недостатком такого фундамента – невозможность обустроить подвал.

Диаметр трубы и шаг установки свай зависит от типа постройки. Стандартный диаметр свай под легкий каркас — 108 мм, диаметр лопасти 30см, толщина стенки 4 мм, с длиной сваи 2 — 2,5 м., шаг установки – 1-2 метра.

Важно обратить внимание на почву. Если она глинистая, то работы стоит проводить в хорошую погоду. Сверлить почву необходимо под прямым углом.

6. Установка свай

Сваи большого диаметра установить без спецтехники не удастся. Но для каркасной технологии это и не потребуется.

Перед завинчиванием свай необходимо разровнять участок. Об этом мы писали. Это позволит провести работы с максимальной точностью.

После по углам очерченного периметра устанавливают арматуры. Не более полуметра длиной. Соединяем их веревкой.

Затем устанавливают сваи на глубину от полуметра. Работу предпочтительно выполнять в паре. Один – ввинчивает, второй – удерживает столб строго вертикально.

Далее происходит разметка внутри периметра и последующая установка свай.

Затем сваи подрезают до необходимого уровня, бетонируют стволы и монтируют на них оголовки.

7. Обвязка

Обвязка придает фундаменту жесткость, служит основанием для будущего пола и равномерно распределяет нагрузку на фундамент. Ее делают с помощью брусьев. Выбор размера зависит от толщины стен и расстояния между сваями.

Этапы работ:

  • Брусья обрабатывают антисептиком, а верхушки покрывают мастикой и укладывают на них рубероид. Это послужит хорошей гидроизоляцией.
  • Брусья укладывают по всему периметру фундамента, укрывая все сваи. Сваи служат местом соединения брусьев. Соединяют их вполдерева с помощью гвоздей длиной 100 мм. Угловые стыки укрепляют металлическими уголками, также закрепленных гвоздями длиной 50-60 мм.
  • Если длины несущих стен больше длины брусьев, то стыковать брусья необходимо с напуском 20-30 см. Т.к. стыковка будет самым уязвимым участком. А брусья в обвязке проседать не должны.
  • Затем в оголовках основания и самих брусьях сверлят отверстия. Через них при помощи болтов и шпилек соединяют обвязку и сваи. Для удобства дальнейших работ, выпирающие части крепежа углубляют внутрь бруса.
  • Когда внешняя обвязка готова, переходят к внутренней. Порядок работы здесь такой же. Внутренние брусья крепятся к внешним тем же образом. Соединение укрепляют металлическими уголками.

8. Устройство чернового пола

Чтобы избавить себя от проблем в дальнейшем, необходимо на этом этапе позаботиться о проведении основных коммуникаций в здании. При желании, электричество и газ можно подвести позже. Но если все продумать заранее, это значительно упростит работу и сэкономит ваше время.

Монтаж пола при каркасной технологии начинается с установки лаг.

Они представляют собой брусья, которые укладываются поверх обвязки.

Если опоры расположены друг от друга на расстоянии около четырех метров, то выбирают брус размеров 10*20 см или 10*15 см. Если расстояние между опорами меньше 3 метров, подойдет доска 5х15 см или лучше 5х20 см.

Этапы монтажа лаг:

  • Определите шаг между брусьями. Он, как правило, зависит от утеплителя. Например, если полотно утеплителя имеет ширину 70 см, то для плотной его укладки, расстояние между лагами делают 68-67 см.
  • Устанавливают лаги на обвязку с помощью гвоздей и уголков. Монтируются они не вровень с обвязкой. Нам будет необходимо закрыть все дыры по периметру. Поэтому лаги смещают на 5 см от края, чтобы была возможность перпендикулярно лагам монтировать еще один ряд досок шириной 5 см.
  • Для усиления конструкции, между лагами монтируется доска, как правило, 5х15 см или 5х20 см, в зависимости от высоты лаг.
  • Далее снизу перпендикулярно лагам крепят доску 100х25 мм, 150х25 мм. Закрепляют ее саморезами.
  • Затем укладывается гидроизоляция.
  • Далее между лагами укладывают полотно утеплителя. В зависимости от климата выбирают толщину утеплителя. Для наших широт укладывают его в несколько слоев.
  • На утеплитель натягивают пароизоляцию. А поверх нее уже монтируют фанеру, плиты ОСБ или доски.

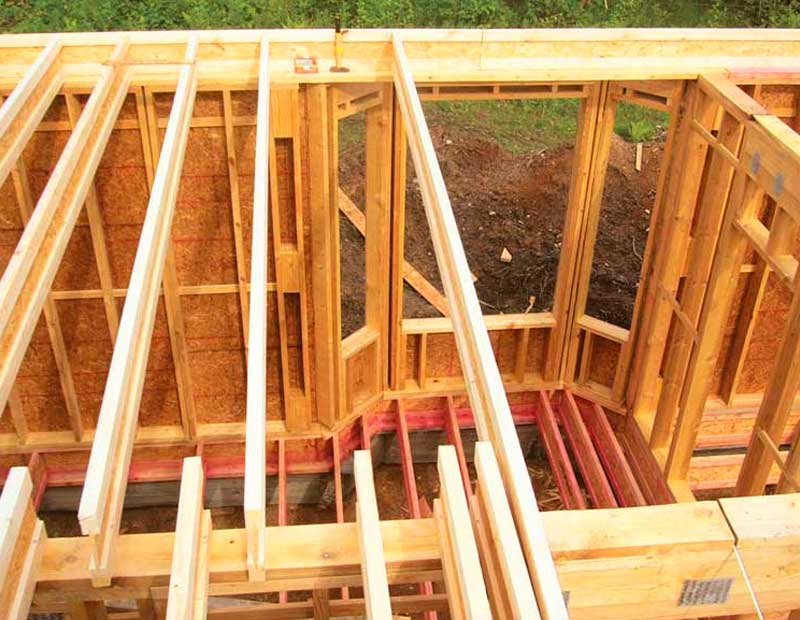

9. Стены каркасного дома

Сборка стен

Практичнее всего собирать стены на полу вашего будущего жилища. Так вы не перепутаете длину стены относительно готового пола.

Если вы уже знаете высоту потолка в будущем доме, ваши заготовки стен должны быть на 15 см ниже. Объяснить это просто: минус 5 см снизу – уровень пола, минус 10 см сверху – верхняя обвязка.

Стеновые каркасы также собираются из привычных досок. Расстояние между ними определяется шириной утеплителя, который вы будете использовать. От этой величины надо отнять несколько сантиметров, чтобы утеплитель можно было уложить плотно между стойками стен.

Далее укладываете две продольные доски будущей перегородки. На них размечаете положение продольных стоек. Раскладываете их и пробиваете гвоздями. Для дополнительной жесткости конструкции можно скрепить металлическими уголками.

Не забывайте об устройстве проемов для окон и дверей, как показано на рисунке.

Для дополнительной жесткости стен можно использовать перемычки.

10. Монтаж стен

Как и в большинстве предыдущих этапов, монтаж стен также производится с помощью гвоздей, металлических уголков и шпилек.

Практически все перегородки каркасного жилья можно собрать из доски размером 5*15 см или 5*20 см. Выбор размера зависит от толщины стен и утеплителя в ней.

Когда сами каркасные заготовки собраны, приступаем к монтажу. Тут все достаточно просто. Устанавливаете готовый каркас на его месте, соединяете с полом и подпираете доской или брусом под углом.

Таким же образом выставляете все остальные стены.

Далее делают верхнюю обвязку. Она ужесточает конструкцию, укрепляет углы, распределяет нагрузку.

Верхняя обвязка представляет собой пробивку доской всего периметра стен. Необходимо чтобы все стыки были перекрыты с напуском минимум 25-30 см.

Затем усиляют получившуюся конструкцию. Чаще всего это делают с помощью фанеры или ОСБ плиты.

Обычно для надежного ужесточения конструкции, достаточно пробить фанерой или ОСБ-плитой всю площадь одной из внешней несущей стены.

11. Внутренние перегородки

Алгоритм работы с перегородками внутри здания мало чем отличается от предыдущего этапа. Требования в толщине и термоизоляции к внутренним стенам предъявляются значительно меньшие.

Здесь утеплитель играет роль шумоизоляции. И выбирают его в соответствии с этим качеством.

Внутренние перегородки не требуют большой толщины. Она будет зависеть от ваших пожеланий в уровне звукоизоляции.

Утеплять внутренние перегородки можно без применения паро- и гидроизоляции.

Технология монтажа внутренних перегородок точно такая же, как и внешних.

12. Крыша

Процесс строительства и установки крыши очень серьезный. Это трудоемкий процесс со множеством нюансов. Кроме того, существует очень много видов крыш. Поэтому эту тему имеет смысл вынести в отдельную статью — «Как выбрать крышу для деревянного дома». Мы лишь перечислим основные способы установки крыши:

  • Односкатная;
  • Двухскатная;
  • Четырехскатная;
  • Четырехскатная полускатная;
  • Многоскатная;
  • Многощиповая;
  • Мансардная.

13. Внешняя отделка

Для облицовки каркасного строения используют кирпич, сайдинг, камень или любой другой отделочный материал.

Перед началом работ устанавливают обрешетку из брусков или металлического профиля. Шаг крепления – 60 см.

Далее ее покрывают антисептиком и огнеупорной пропиткой.

После этих подготовительных работ уже можно монтировать отделочный материал.

14. Утепление дома

Утеплять дом следует по всем фронтам – пол, стены, крыша.

Важные моменты в процессе утепления дома:

  • Установите гидроизоляцию снаружи здания. Для этого обтяните внешние полотна фанеры или плиты ОСБ специальной мембраной. Разумеется, сделать это необходимо до этапа внешней отделки.
  • Внутри дома утеплитель укладывают между стоек стен. Поверх укладывают пароизоляцию.
  • Утепление чердака также происходит с применением пароизоляции. Ее укладывают снизу на балки и подшивают фанерой или доской.
  • Перед внутренней отделкой дома перегородки с пароизоляцией обшивают фанерой или листами ОСБ.

15. Внутренняя отделка

Компания Теремок вывела на рынок в 2017 году каркасные дома без внутренней отделки. Внутреннюю отделку предлагаем делать своими усилиями, что значительно экономит стоимость возведения строения.

Как уже говорилось, для отделочных работ каркас дома должен быть обшит черновым материалом. В самой отделке вас никто не ограничивает. Каркасный дом будет прекрасно смотреться с любой внутренней отделкой. Мы лишь перечислим основные виды:

  • Вагонка деревянная;
  • Пластиковая вагонка;
  • Декоративный камень;
  • Блок-хаус;
  • Покраска или покрытие лаком;
  • Гипсокартон.

Ваш дом готов!

Популярные проекты домов



Утепление каркасного дома своими руками: пошаговая инструкция

В предыдущей статье я описывал пошаговую инструкцию по сборке каркасного дома своими руками. Теперь же, мы рассмотрим инструкцию о том, как правильно его утеплить и изолировать от ветра и влаги, чтобы в процессе эксплуатации, он долгое время оставался надежной защитой от морозов в холодное время года, а также спасал от изнывающей жары летом.

Я не буду здесь описывать какой утеплитель лучше для каркасного дома, это отдельная тема, и она подробно рассмотрена в другой статье.

Но стоит отметить, что около 80% от общего количества каркасных домов, утепляются минеральной ватой или утеплителями на ее основе. Учитывая это, данная пошаговая инструкция, в основном, будет основываться именно на таком утеплении.

  • Помимо минеральной ваты, существует еще несколько типов утеплителей, в той или иной степени пригодных для использования их в качестве теплоизоляции каркасных домов, таких как эковата, пенополистирол, керамзит и другие. Об отличиях в технологии их использования мы поговорим в конце статьи.
  • Утепление каркасного дома стекловатой происходит точно также, как и утеплителями на основе минеральной ваты, поэтому отдельно рассматривать этот вид утеплителя не будем.
  • Минеральная вата, по сравнению с другими типами утеплителей, наиболее универсальный материал. Ею утепляют не только каркасные дома, но и любые другие. В качестве утеплителя она используется практически везде в строительстве частных домов.

Важно знать, что при работе с минеральной ватой, особенно в помещении, необходимо использовать средства индивидуальной защиты, такие как перчатки, очки и респиратор. Контакт с кожей может обернуться сильным зудом, покраснениями, возникновению аллергических реакций.

В принципе, утепление всех частей каркасного дома мало чем отличаются друг от друга, но все же есть некоторые нюансы, поэтому необходимо рассмотреть отдельно каждую часть.

Технология утепления пола, во многом зависит от типа фундамента, но так как большинство каркасных домов, в настоящее время, строятся на свайно-винтовом фундаменте, от этого мы и будем отталкиваться при теплоизоляции пола.

  1. Утепление пола каркасного дома, независимо от типа утеплителя, начинается с гидроизоляции. По мимо гидроизоляционной мембраны, нам еще необходимо под лагами пола соорудить конструкцию, которая будет держать, как гидроизоляционный материал, так и сам утеплитель, как показано на схеме.
  2. Если дом расположен высоко, относительно земли, и под него можно подлезть, то сначала под лагами пола натягивается гидроизоляционная мембрана и крепится мебельным степлером. Напуск полос гидроизоляции должен быть максимально герметичен, чтобы из-под пола не сквозило. Какой стороной внутрь, а какой наружу набивается материал – узнавайте у производителя.
  3. Так же снизу, поверх гидроизоляции пробивается доска. Размер доски и шаг монтажа особого значения не имеет, но не более 40-50см, лишь бы этого было достаточно, чтобы листы или полосы минеральной ваты не проваливались. Иногда доску набивают плотно, без зазоров, это усиливает конструкцию пола. Вот что в итоге должно получится:
  4. В случае, если под дом подлезть нельзя, то под лаги сначала набивается доска, а затем изнутри каркасного дома на лаги крепится гидроизоляционная мембрана, как показано на фото.
  5. Когда основа для утеплителя готова, минеральная вата укладывается между лагами пола каркасного дома. Укладывать необходимо плотно, наличие пустот – не допускается. Режется минеральная вата острым ножом, можно использовать строительный, но всегда чуть больше необходимой длины, примерно на 1 см.
  6. Для удобства монтажа, расстояние между лагами выбирается заранее, в зависимости от утеплителя, в нашем случае, ширина плиты минеральной ваты – 60см. Это означает, что расстояние между лагами, в идеале, должно быть 58-59см.
  7. Толщина слоя утеплителя полностью зависит от региона, где строится каркасный дом, но в среднем составляет 15 см. Так же необходимо учитывать высоту лаг пола каркасного дома. Как правило, толщина всех слоев минеральной ваты, не превышает, а иногда даже немного меньше ширины доски или бруса, из которого они сделаны.
  8. Важным моментом в укладке минеральной ваты является то, что каждый слой, должен перекрывать стыки предыдущего, как показано на фото. Напуск должен быть не менее 15-20см.
  9. Поверх минеральной ваты, внутри каркасного дома на лаги, необходимо закрепить пароизоляционную мембрану. Она будет оберегать утеплитель от влаги изнутри, а также служить дополнительной ветрозащитой. Для того, чтобы она была герметично, стыки необходимо проклеить двусторонним скотчем, например.
  10. На пароизоляционную мембрану стелется фанера, OSB-плита, либо сшивается доска, которая будет основой для дальнейшей чистовой отделки.

Стоит отметить, что сама минеральная вата не является ветрозащитой, поэтому гидроизоляционную и пароизоляционную мембрану необходимо натягивать так, чтобы был напуск на стены, исключая попадание влаги и ветра между стеной и полом каркасного дома.

В каркасном доме, как и в любом другом, существует два вида стен — наружные, одна сторона которых располагается на улице, и внутренние, которые расположены полностью внутри дома. Так вот, утеплять необходимо и те и другие.

Стены каркасного дома можно утеплять как изнутри, так и снаружи, от этого используемые материалы и их количество не меняется. Мы рассмотрим утепление изнутри, снаружи делается все точно также, только немного в другой последовательности.

Утепление наружных стен дома

Стоит сразу отметить, что при обшивке каркасного дома снаружи и изнутри своими руками, используются различные материалы, они могут быть отличными от тех, которые я описываю в данной инструкции. Так же может отличаться порядок действий, но в целом, получается практически одно и тоже, как на схеме. Это примерная схема, допустим, вместо OSB-плит, с одной стороны можно пробить обрешетку рейками или доской толщиной 25мм. Доска, как правило, пробивается через определенное расстояние — около 40см между осями, но стоит помнить, что в этом случае, немного пострадает жесткость стен.

Процесс утепления стен минеральной ватой своими руками, практически идентичен теплоизоляции пола, и производится следующим образом:

  1. Снаружи каркас обшивается OSB-плитами, с зазорами между ними, указанными производителем, как правило, это 2-3мм. После монтажа, зазоры можно запенить. Вот так это выглядит изнутри дома:
  2. Затем, так же снаружи, натягивается гидроизоляционная мембрана, которая будет защищать минеральную вату, каркас дома, а также листы OSB от наружной влаги, поверх которой будут производиться наружные отделочные работы, такие как монтаж сайдинга, например. Некоторые производители делают гидроизоляционные материалы с самоклеющимися полосами, для того, чтобы стык был более плотным. Если таких полос нет, желательно проклеить стыки двусторонним скотчем.
  3. Изнутри каркасного дома между стойками каркаса, которые, если Вы все сделали правильно, расположены на расстоянии 58-59см друг от друга, плотно вставляются листы минеральной ваты.
  4. Лучше использовать минеральную вату плотностью не менее 35-50кг/м3. Менее плотный утеплитель, будет оседать или скатываться в низ, что повлечет за собой появление пустот и мостиков холода. Как правило, производители на упаковке пишут, для чего какой материал можно использовать.
  5. Также, как и с полом, слои минеральной ваты должны быть уложены так, чтобы перекрыть предыдущий стык листов, минимум на 15-20см. Общая толщина утепления зависит от климатического пояса, но среднее значение, также 15см.
  6. После того, как весь утеплитель в стены уложен, необходимо залить монтажной пеной все мелкие пустоты, образованные на стыках досок и брусьев.
  7. Обязательным условием утепления минеральной ватой, является то, что изнутри дома, поверх утеплителя, необходимо натянуть пароизоляционную мембрану, которая защитит утеплитель от влаги, исходящей изнутри дома. Поверх которой чаще всего набиваются такие же листы OSB, как и снаружи, но можно использовать и доску, рейки и подобные материалы, в зависимости от дальнейшей отделки. Важным моментом в монтаже пароизоляционной мембраны является то, чтобы на внутренних углах ее не перетянуть, и пароизоляция полностью повторяла угол каркаса. Иначе, в будущем, трудно будет прибивать обшивку на углах.

Стоит отметить, что всю эту процедуру можно производить наоборот, сначала натянуть пароизоляционную мембрану изнутри, затем внутренний обшивочный материал, а сам процесс утепления стен минеральной ватой производить снаружи.

Утепление внутренних стен каркасного дома

Отличительными особенностями утепления внутренних стен каркасного дома являются:

  1. Утепление внутренних стен каркасного дома производится, в большей степени, для звукоизоляции. Поэтому, если у Вас есть возможность, лучше будет использовать звукоизоляционный материал. Но это не значит, что обычная теплоизоляционная минеральная вата, или другие типы утеплителей не подойдут.
  2. К утеплению внутренних стен нет таких жестких требований, как к наружным, поэтому гидроизоляционные и пароизоляционные материалы, в принципе, не требуются.
  3. В остальном, утепление происходит идентично наружным стенам каркасного дома.

Если нет возможности, или к звукоизоляции внутренних перегородок не предъявляется жестких требований, достаточно будет использовать такой же утеплитель, как и для наружных стен. Толщина теплоизолирующего слоя может быть гораздо меньше.

Утепление потолка каркасного дома, практически ничем не отличается от других типов домов с деревянными перекрытиями, и является одним из наиболее ответственных моментов теплоизоляции всего дома в целом.

Теперь давайте рассмотрим пошагово, как правильно утеплить потолок каркасного дома минеральной ватой:

  1. Эту процедуру лучше производить тогда, когда еще не до конца собрана крыша, чтобы она не мешала плотной укладке утеплителя сверху на потолок.
  2. Изнутри дома, на потолочные балки натягивается пароизоляционный материал, на который набивается доска, толщиной 25 мм, фанера, или все те же листы OSB. Шаг между соседними досками выбирается из того, как будет отделываться потолок, но чаще всего около 40 см между осями досок.
  3. Теперь сверху укладывается минеральная вата, все по тем же правилам, как и везде, без пустот, плотно и перекрывая швы предыдущего слоя — минимум на 15-20см. Важным моментом является то, что утеплитель необходимо укладывать полностью на весь потолок, включая напуск на всю ширину стен.
  4. Если чердачное пространство холодное и не используется для постоянного проживания, мембранные пленки поверх утеплителя стелить нет необходимости. Можно сразу зашить доской или фанерой, для того, чтобы удобно было ходить по ним.
  5. Когда утеплить потолок каркасного дома сверху нет возможности, он утепляется изнутри помещения. Утеплитель, в данном случае, необходимо «подвязать», чтобы он не падал. А после нашить пароизоляционный материал и доску или фанеру.

Так как теплый воздух имеет свойства подниматься вверх, при неправильном утеплении потолка или крыши, из дома будет уходить максимальное количество тепла.

Очень часто вместо потолка, а иногда и вместе с потолком, минеральной ватой утепляется и крыша каркасного дома. Это, как правило, делается в тех случаях, когда чердачное пространство жилое и отапливается.

Технология утепления практически не отличается от теплоизоляции потолка, за исключением того, что поверх утеплителя должен быть обязательно натянут гидроизоляционный материал, защищающий утеплитель от внешней агрессивной среды.

Вот так на схеме выглядит теплоизоляционный слой минеральной ваты на крыше каркасного дома:

Вот несколько особенностей, которые помогут облегчить процесс утепления своими руками:

  1. Крышу, также, как и потолок, удобнее утеплять снаружи, потому что монтаж минеральной ваты изнутри, во-первых, неудобен, ну а во-вторых, этот материал имеет свойства сыпаться на голову и лицо.
  2. После установки стропильной системы, снизу необходимо подшить пароизоляционный слой, на который так же, как и в случае с потолком, изнутри набить обшивочный материал, доску или фанеру.
  3. Теперь снаружи уложить листы утеплителя, придерживаясь все тех же правил, как и при утеплении других частей каркасного дома.
  4. Поверх утеплителя стелется гидроизоляционная мембрана, на которую уже набивается контробрешетка, обрешетка и кровельный материал.

Стоит отметить, что утеплять крышу можно и изнутри, если она полностью собрана. Но это гораздо неудобнее, потому что придется придумывать какие-то временные крепления, до натягивания пароизоляционного материала, чтобы утеплитель не вывалился.

Все подготовительные работы по теплоизоляции каркасного дома, независимо от типа утеплителя, ничем не отличаются. Отличия, да и то незначительные, в укладке самого утеплителя, о которых далее и пойдет речь.

Теперь рассмотрим основные отличия утепления другими материалами, которые также могут быть использованы в качестве теплоизоляции для каркасных домов.

Утепление пенополистиролом (пенопластом) и ЭППС

Если покопаться в интернете, Вы найдете множество споров по поводу утепления пенопластом не только домов из дерева, но и остальных. Действительно, пенопласт для каркасных домов — не самый лучший вариант, хотя и будет самым теплым, при одинаковой толщине утеплителя, а почему — это уже отдельная тема для разговора.

Процесс утепления пенопластом и экструдированным пенополистиролом практически ничем не отличается, поэтому их можно объединить. Вот некоторые особенности пенополистирола и утеплителей на его основе:

  1. Пенопласт не всегда ложится между лагами так плотно, как минеральная вата, поэтому все щели и пустоты необходимо убрать, используя монтажную пену или похожие материалы.
  2. Пенополистирол – горючий материал, это необходимо помнить и исключить соприкосновения с ним даже потенциальных источников горения.
  3. При использовании пенопласта, необходимо позаботиться об улучшенной вентиляции, потому что этот материал практически не пропускает воздух.
  4. Несмотря на то, что пенополистирол практически не пропускает и не впитывает влагу, его нельзя оставлять единственной гидроизоляцией дома. Гидроизоляционные и пароизоляционные слои все равно должны присутствовать, потому что они защищают не только утеплитель, но и само дерево, из которого собран каркас дома.
  5. Пенополистирол очень любят грызуны, которые проделывают свои ходы в нем, поэтому необходимо позаботиться о том, чтобы они не добрались до него.

Это основные правила и отличия использования пенополистирольных плит и утеплителей на их основе. В остальном все делается точно также, как и в случае утепления минеральной ватой.

Особенности утепление каркасного дома эковатой

Эковата — относительно новый материал для утепления не только каркасных домов. Она может быть использована в качестве утеплителя, практически во всех областях частного строительства, в том числе и каркасного.

  1. Несмотря на то, что утепление эковатой можно произвести без специального оборудования, все же я бы не советовал так делать. Во-первых, потому что с помощью специального оборудования эковата наноситься более равномерно и задувает все пустоты. Во-вторых, приготовленная эковата вручную, имеет менее хорошие характеристики, как по усадке, так и по теплоизоляции.
  2. Эковата очень хорошо впитывает влагу, поэтому к гидроизоляционным и пароизоляционным материалам, а также их монтажу, необходимо подходить с особой ответственностью.
  3. Наносить эковату необходимо с запасом, потому что она даст усадку со временем, до 10-15%.
  4. При ее нанесении необходимо пользоваться средствами индивидуальной защиты.

Стоит отметить, что при утеплении каркасного дома эковатой, необходимо нанимать ответственных и высококвалифицированных специалистов, которые учтут все ее особенности при монтаже.

Утепление каркасного дома керамзитом

Эту технологию утепления в настоящее время используют крайне редко, потому что сейчас огромный выбор материалов с гораздо лучшими характеристиками, но все же я расскажу немного о ней.

  1. Керамзит в сухом виде, в качестве утеплителя, можно использовать либо для утепления пола, либо потолка, также им возможно утеплять межэтажные перекрытия. Использование его в стенах – проблематично, да и, на мой взгляд, не оправдано.
  2. Очень часто, утепление керамзитом сочетают, например, с опилками, золой и т.п.
  3. Отличие утепления керамзитом в том, что пол, и потолок, снизу под лагами, необходимо пробить либо доской в стык, либо какими-нибудь фанерными материалами.
  4. Керамзит лучше использовать мелкой фракции, тем самым будет меньше пустот.

Помимо описанных мной, существует еще множество материалов и способов утепления каркасных домов своими руками. Но все они на столько похожи, что описывать каждый из них – не имеет особого смысла.

Каркасный дом своими руками: пошаговая инструкция

Есть мнение, что строительство каркасного дома вполне можно осилить самостоятельно. Например, заказать на заводе силовой каркас с инструкцией для самостоятельной сборки, чтобы сэкономить на бригаде сборщиков. При большем желании можно даже закупить материалы на строительном рынке, изготовить каркас и собрать дом полностью с нуля своими руками.

Но очевидно, что браться за такое мероприятие стоит, только досконально изучив каркасную технологию строительства, пообщавшись с профильными строительными компаниями и владея базовыми навыками сборки деревянных конструкций.

Изучить технологию необходимо для того, чтобы определиться с вариантами наполнения каркаса (утеплитель, пароизоляция, гидроизоляция), видами внутренней и внешней отделки, а также решить вопрос, будет ли устанавливаться вентилируемый фасад. От выбора вариантов напрямую зависит сложность работ и решение по самостоятельному их выполнению либо привлечению бригад по крайней мере на некоторые этапы сборки.

Постройка каркасного дома

Постройка каркасного дома: краткая инструкция

В деле самостоятельной сборки каркасного дома важно ничего не упустить и не допустить ошибок. Перед вами — краткая обзорная инструкция, которая поможет увидеть картину в целом, чтобы рассчитать свои силы и возможности:

  • Проектирование. В него входит как архитектурная часть — дизайн дома, расположение помещений, стен и перегородок, окон и дверей, так и конструктивная и инженерная части — толщина стен, устройство силовых элементов, расположение санузлов, трассировка инженерных систем. Все параметры предварительно отражаются на схеме, чтобы можно было скорректировать некоторые моменты, проверить правильность расчетов, изменить планировку. Рабочие чертежи — это детальные схемы отдельных частей, с помощью которых можно выполнять все работы, придерживаясь указанных параметров.
  • Разметка и грунтовые работы. В первую очередь, местность под будущее строительство расчищается, потом делается разметка под проект дома. Необходимость выкопки котлована под фундамент и его глубина определяется типом фундамента. На выбор типа влияет геология грунта, вес и конфигурация будущего дома. Для свайного фундамента (свайно-винтовой, буронабивной) рыть котлован не надо, для ленточного заглубленного — надо. Если предполагается цокольный этаж или подвал — котлован будет глубоким.
  • Монтаж. Если предварительные работы были выполнены верно, во время монтажа останется собрать все детали в единое целое, получив готовый контур дома. В сборку входит установка силового каркаса, его наполнение, устройство пола и кровли, монтаж окон, дверей, внутренних перегородок.
  • Отделка. Производится как внутри, так и снаружи дома, с целью получить эстетически привлекательное, долговечное и простое в эксплуатации строение.
Этапы постройки каркасного дома

Рассмотрим основные этапы возведения каркасного дома по порядку.

1. Подготовка и разметка участка

Нельзя обойти стороной подготовительные работы. Они необходимы в строительстве любого дома, а тем более — каркасного, при возведении которого нужно придерживаться определенной технологии. Если вы создавали проект самостоятельно, то наверняка учли особенности грунта на участке. Если же проект был куплен, вам потребуется адаптировать проект под ваш участок.

Для начала вам нужно проделать следующие работы на участке:

  • Очистка от мусора: не должно быть строительных элементов, веток, коряг, пней. Если вы приобрели участок со старой постройкой, необходимо ее демонтировать и убрать строительный мусор.
  • Подготовка въезда для транспорта. Свободный въезд на участок необходим как для вывоза мусора, так и для завоза строительных материалов. Важно предусмотреть возможность разворота техники на участке.
  • Выравнивание участка. Большое количество бугров, впадин и других неровностей будет мешать вам в разметке и оценке уклона рельефа. Черновое выравнивание надо произвести до старта строительных работ.
  • Создание временного склада. Продумайте, где будете хранить стройматериалы. При неровностях рельефа материалы лучше складывать на возвышенных местах, чтобы в них не скапливалась влага, а также соорудить навес для защиты от осадков.

Перед постройкой каркасного дома необходимо сделать разметку — это обозначение на местности, где будет располагаться будущее сооружение. Схему, созданную в электронном носителе или на бумаге в масштабе, корректно переносят на участок, используя бруски и веревки. Колья вкапывают в грунт, а между ними протягивают веревку для обозначения стен, как показано на фото:

Разметка для каркасного дома

Во время разметки измеряют углы, чтобы они были четко 90°, учитывают длину стен, указанную на схеме. Даже минимальных отклонений в расчетах и градусах нужно избежать — последствия чреваты перекосом стен от малейшей нагрузки — такой дом долго не простоит.

2. Виды фундамента: какой лучше для каркасного дома

В постройке каркасного дома не обойтись без закладки качественного фундамента. Он является основой, идеально ровной «подставкой», которая держит всю конструкцию. Цель — равномерно распределить вес дома для исключения любых его деформаций.

Каркасное строительство считается «облегченным», поскольку стены достаточно легки и не давят на грунт и фундамент так сильно, как кирпичные или бетонные строения. Поэтому основа под дом обычно используется достаточно простая, но способная выдержать несущие стены — это свайный или мелкозаглубленный ленточный фундамент. Тем не менее, при выборе типа фундамента важно учесть общий вес конструкции и состояние грунта.

Свайный фундамент

Требуется в случае, если грунты нестабильные, пучинистые, подвижные и зыбкие, частично размытые или наполненный влагой. Это встречается на глине или тяжелых суглинках, а также бывает, если возведение планируется неподалеку от реки или водоема. Подобного типа фундаменты предполагают установку свай, которые завинчиваются или забуриваются глубоко внутрь, где находятся неподвижные, стойкие слои почвы. Сваи могут быть металлическими винтовыми или заливными, когда в пробуренное отверстие заливается бетон по арматуре. На сыпучих грунтах для укрепления применяются специальные опалубки или обсадная труба.

Ленточный фундамент

Это каменная лента, которая уходит в грунт примерно на 100-400 мм. Сверху такой фундамент возвышается до 300 мм. Общая высота будет составлять до 700 мм. Ленту заливают в выкопанные ранее траншеи. Что касается заливки, то это бетонный раствор, который можно сделать самостоятельно. Сначала в траншее создают «песчаную подушку» до 100 мм, а сверху кладут арматуру из металла. После уже заливают раствором.

При желании можно ниже заглубить основу или сделать ее выше — параметры на ваше усмотрение. Для этого придется потратить больше материалов, но конструкция основания будет более громоздкой и массивной.

Плитный фундамент

Его другое название — плавающий. Он так именуется потому, что учитывает сезонные расширения почвы: основа будет приподниматься и оседать вместе с грунтом. Нельзя пренебрегать качеством материала: плита должна быть максимально устойчивой к нагрузкам, механическим повреждениям, отличаться прочностью и долговечностью.

Такой фундамент создают из арматуры и бетона. Арматуру перетягивают проволокой в виде сетки, чтобы усилить прочность. Плиту погружают в грунт на 100 или 200 мм — это минимальное заглубление. Можно обойтись и без этого — налить бетон сразу на гравийную подушку. Плита должна быть примерно до 300 мм в высоту.

Полезны водонепроницаемые добавки в бетон, чтобы плита была защищена от влаги. И тогда внутри дома никогда не будет влажных полов и сырости. Такой фундамент простоит долгие годы.

3. Обвязка брусом

В возведении каркасного дома не обойтись без обвязки. Сверху на установленные сваи кладут горизонтальные балки из бруса, которые и выполняют роль обвязки и служат для распределения веса дома. Чтобы создать прочную обвязку, как правило выбирают брус сечением 150х150 мм. Углы соединяют методом полулапы или в полдерева, что можно увидеть на фото:

Соединения углов

При использовании того или иного метода необходимо помнить о том, что здесь играет существенную роль толщина среза дерева. Полулапа — балка срезается таким образом, чтобы элементы находились под углом друг к другу. Полдерева — отрезается половина от толщины. Соединения скрепляются сверху пластиной. Также применяется металлическая скоба для лучшего укрепления. После этого угол обвязки устанавливают на фундамент и создают надежный крепеж с помощью металлического анкера. Не забудьте о том, что брус необходимо обработать специальным антисептическим раствором.

4. Монтаж каркасного дома

Инструкция монтажа начинается с каркаса — это очень важный момент, в котором нужно правильно подобрать доски, балки, соединить их по выбранной технологии.

Каркас

Поэтапная инструкция возведения каркаса:

  • Процесс измерения. Те места, где будут находиться стыки деревянных деталей, а также устанавливаться стойки, необходимо измерить рулеткой, чтобы не ошибиться в расчетах. После все обозначить карандашом, чтобы последующие работы выполнялись правильно.
  • Проверка углов. Сначала проверяют стойки — вертикальны ли они, имеются ли отклонения от нужного размера и угла. Выверяют угол соединения, а также горизонт верхней обвязки. Между балкой и стойкой должен быть угол четко 90° без малейших отклонений.
  • Подбор крепежа. Очень важно, чтобы все каркасные элементы были надежно скреплены между собой. Для этого подбирают наиболее прочные детали.

Сборка стен

Каркасный дом монтируют из элементов, которые заранее подготавливают и собирают отдельно наподобие детского конструктора. Готовые шаблоны и стены поднимают, подпирают балками для временной установки, после чего используют крепежные элементы для надежного соединения.

Как возводятся стены:

  • Сначала укладывают нижнюю обвязку.
  • Каркасы стен собираются отдельно для каждой стороны. Это вертикальные элементы, также нижние и верхние. Иначе такие детали называются шаблонами. Их поднимают и ставят на обвязку.
  • Сверху шаблонов возводится еще одна обвязка — верхняя. Она нужна для того, чтобы установить стропила кровли.

Шаблон обычно бывает высотой в 6 м или больше. Естественно, что самому справиться с такой громоздкой деталью никому не будет под силу. Поэтому желательно, чтобы шаблон поднимали три человека, не меньше. Если же стены требуются более высокими и длинными, то для их возведения соединяют несколько шаблонов в одно, используя резьбовые впадины.

Укосины

Это наклонные элементы каркаса, которые указаны в схеме дома. Они выполняют важную роль — повышают прочность всей конструкции. Для создания укосин берут доски 100-50 или 150-50 мм. Чтобы детали располагались правильно, внимательно изучите схему, а также посоветуйтесь со специалистом в этом деле, чтобы монтаж был выполнен идеально точно.

Ригель

Ригель — это доска, расположенная горизонтально. Ее крепят вместе с доской, которая находится в верхней обвязке. Сначала ригель закрепляют в шаблон, который собирается на земле. Для создания этого элемента применяют деревянные элементы с толщиной 50 мм и более. Именно ригель влияет на то, чтобы нагрузка на стойки была ровной, не было перекосов или наклонов.

Также ригель — это и дополнительная подпорка между наклонными частями крыши. Этим словом можно обозначить все балки, которые используются в строительстве и работают на сжатие.

Простенки

Внутренние стены или перегородки между комнатами таким же образом собирают из отдельных шаблонов, а потом устанавливают целиком в конструкцию. Так как стены внутри почти ничем не нагружены, их выполняют из облегченных досок, имеющих малое сечение. Но при этом не стоит забывать о шумоизоляции. В толщину стен должен помещаться шумоизоляционный материал, а также утеплитель при необходимости.

Углы

Углы играют в каркасе очень важную роль — нагрузка на них идет основательная. Поэтому углы желательно собирать из нескольких досок — возьмите два-три опорных элемента.

Двери и окна

Если вы установили каркас правильно, поставили внутренние стены и укрепили углы, самое время совершать монтаж дверей и окон. Намного проще будет заказать окна вместе с услугой установки, поскольку при монтаже нужны определенные навыки и знания. Такую работу лучше всего доверить специалистам.

Двери же собираются самостоятельно с легкостью. Коробка создается из деревянных досок, которые должны иметь толщину 25-30 мм.

Кровля

Типы кровли и принцип устройства кровли каркасного дома не отличаются от домов, построенных по другим технологиям. В первую очередь, надо определиться с типом конструкции кровли. Чаще всего выбирают между двускатной и ломаной мансардной крышей. Первый вариант проще для устройства своими руками. Если вы строите дом впервые, лучше остановиться на этом варианте.

При этом надо проверить угол уклона скатов кровли, заложенных в проект дома. Самым оптимальным считается уклон в 30-45 градусов, обеспечивающий естественный сход снега и воды при осадках.

Каркас кровли представляет собой набор стропил, опирающихся на обвязочные балки — мауэрлаты и коньковый прогон. Для общего усиления всей конструкции крыши каркасного дома используется горизонтальная балка, с помощью которой скрепляется верхняя часть стропил — ветровой ригель. Сверху на стропильную конструкцию монтируется основа для монтажа утеплителя и кровельного материала — обрешетка из сухой доски.

Особое внимание уделяется расчету стропильной системы: количество стропил, их длина и сечение, шаг установки, метод крепления. Выбрать подходящее сечение можно самостоятельно или с помощью специальных строительных таблиц. На параметры стропильной системы влияют предполагаемые ветровые и снеговые нагрузки, вес кровельных материалов, угол уклона кровли. Стропила должны быть полностью идентичны.

Строительство крыши в каркасном доме начинается с разметки нижней обвязки. На следующем этапе проводятся необходимые расчеты и проверка параллельности установки всей конструкции, последним этапом подготовки к возведению крыши считается выравнивание обвязочных досок.

Черновой пол

Чтобы правильно создать черновой пол в каркасной постройке, необходимо знать пошаговый процесс. Пол каркасной конструкции состоит из двух слоев: это черновой пол (основание) и чистовой пол. Черновой пол может быть бетонным или деревянным.

Устройство бетонного пола вмещает несколько слоев:

  • Песчаный слой, который должен быть примерно 10 мм.
  • Теплоизоляция, созданная из керамзита. Иногда применяются другие материалы — пеноплекс, опилки, смешанные с глиной.
  • Гидроизоляция — заливается бетон, в состав которого добавлены вещества, защищающие от влаги.

При возведении деревянного чернового пола обычно появляется полое пространство под ним. Сверху нижней обвязки кладутся деревянные лаги, а к ним уже присоединяются доски самого пола. Сверху, через изоляционный материал, на них кладется утеплитель из выбранного вами материала. На него, также через пароизоляционную мембрану, расстилают покрытие чистового пола: ОСП, ламинат, линолеум и другое.

Посмотрите видео о строительстве каркасного дома от компании «Скандинавия Дом»:

5. Утепление и наполнение каркаса

Вот силовой каркас уже и готов. Самое время заняться вопросом утепления. Грамотно подобранный утеплитель позволит сохранить комфортную температуру независимо от погодных условий и сезона. Вариантов утепления каркасного дома много. Самые популярные — минеральная вата и ее производные, стекловата и эковата, до сих пор популярным является и пенопласт, применение которого все же имеет массу ограничений:

Минеральная вата

Считается лучшим вариантом для утепления. Она выпускается в виде матов, спрессованных для удобства использования. Она пропускает достаточно воздуха, не создает конденсат и минимизирует теплопотери. Со временем материал остается прежним: не сбивается в комки, не слеживается, не утрачивает своих первоначальных качеств. Поначалу может немного сжаться — в момент установки. Но потом полностью распрямляется и заполняет собой все щели, швы, благодаря чему по дому не будут гулять сквозняки.

Но помните, что минеральная вата достаточно хорошо впитывает влагу, поэтому ее нужно с внешней стороны защитить, укрыв мембранной пленкой, которая будет пропускать воздух и оберегать от повышенной влажности. Структура мембраны такова, что она не мешает воздухообмену, поэтому использовать ее можно и нужно. Благодаря ей в доме не будет сырости, о конденсате, грибке, плесени на стенах и прочих неприятностях можно не переживать.

Иногда вместо мембраны используют полиэтилен. В таком случае все «дышащие» свойства материала сходят на нет. Тогда можно просто использовать дешевый пенопласт и не тратиться на минеральную вату.

Пенопласт

Плиты пенопласта сделаны из пенополиуретана. Они намного дешевле минеральной ваты, но это — единственное их преимущество. Они оставляют щели и без дополнительного уплотнителя не обойтись: нужно задуть все пеной. Также пенопласт не пропускает воздух, из-за чего в комнатах может скапливаться конденсат и появляться сырость в воздухе. Такого рода утепление потребует обязательной установки вытяжной вентиляционной системы.

Помните, что материал внешней отделки также может не пропускать влагу и не выводить ее из дома. Именно поэтому между плитами и мембраной желательно оставить вентиляционный зазор, через который будет выводиться влажный воздух. Для создания зазора берут деревянную обрешетку с параметрами 50х50 мм и устанавливают вдоль опор.

Подробнее об энергоэффективности и утеплении читайте в статье «Энергоэффективный дом: технология или модная приманка?»

6. Отделочные работы

Отделочные работы — финальный этап строительства каркасного дома. Отделка подразделяется на внешнюю и внутреннюю.

Внутренняя отделка

Внутренняя отделка заключается в монтаже финишного материала. Этим материалом может быть:

  • вагонка
  • гипсокартон или гипсоволокно с последующей поклейкой обоев или покраской стен
  • ОСП-плита для последующей штукатурки стен

Последовательность отделочных работ:

  • Смонтируйте материал внутренних стен из ОСП или гипсокартона.
  • Устраните стыки. Обратите внимание на зазоры между панелями: они там непременно будут. Если речь идет о гипсокартоне, то целесообразно зашпатлевать все стыки или проклеить их бумажной лентой.
  • Грунтовка. Хотите поклеить обои — пройдитесь по поверхности клеем, а для краски используйте специальный грунтовочный состав.
  • Финишная отделка. Это покраска стен, нанесение рисунков, декоративных элементов, штукатурного слоя, поклейка обоев, оклейка листов из пробкового покрытия и прочее.

Каркасная технология строительства предоставляет достаточную свободу выбора материалов для внутренней отделки дома. При этом существуют нюансы, связанные с подготовкой основания.

Внешняя отделка

Внешняя отделка, помимо эстетической, несет еще и защитную функцию, поэтому на выбор варианта отделки влияют и климатические особенности региона постройки дома.

Два ключевых принципа монтажа фасада каркасного дома — с устройством вентилируемого фасада и без него. Вентилируемый фасада позволяет создать дополнительный контур утепления дома, поэтому его выбирают чаще всего.

Сами же варианты внешней отделки очень разнообразны — от деревянных панелей, блок-хауса и имитации бруса и от недорогого пластикового сайдинга до дорогих термопанелей и фасадной клинкерной плитки. Каркасная технология позволяет реализовать любые дизайн-идеи: фасады могут быть скомбинированы из 2, 3, а то и 4 разных материалов.

Заключение

В строительстве важен результат: жилой дом должен служить долго, выдерживать негативные воздействия окружающей среды, быть теплым и комфортным. Чтобы этого добиться, мало уметь держать в руках молоток и понимать в геометрии. Построить каркасный дом своими руками — задача не из легких. Надо научиться читать проекты, разбираться в материалах, уметь рассчитывать их количество, четко планировать работы и найти рукастых помощников для четкой реализации плана работ. Придерживайтесь инструкций, смотрите обучающие видео, чтобы не ошибиться ни на одном из этапов. Не экономьте на материалах — покупайте проверенные и прочные, которые прослужат много лет и не потребуют замены. Обязательно советуйтесь со специалистами для того, чтобы понять нюансы. Если же не уверены в себе, то выберите строительную компанию или опытную бригаду, построившую не один десяток каркасных домов.

Выбирайте на Лесстрое, чтобы не получилось вот так:

Источник: https://lesstroy.net/articles/3544/

Каркасный дом своими руками: поэтапное выполнение работ

Каркасные дома быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.

Если вы загорелись идеей строительства собственного дома, то эта статья специально для вас. Мы подготовили пошаговую инструкцию как строить каркасный дом своими руками.

Понятно, что перед началом строительства надо купить готовый проект постройки, или сделать его самостоятельно, после чего согласовать с органами местного самоуправления. Мы же будем считать, что все дела уже сделаны – согласование, выбор участка строительства, его исследование и т.д.

Итак, строим каркасный дом своими руками!

1. Установка фундамента

Фундамент может быть любого типа: столбчатый, свайно-винтовой, ленточный и т.д.

В этой статье рассмотрим процесс строительства каркасного дома со свайно-винтовым фундаментом.

Свайно-винтовой фундамент

Этот тип фундамента чаще возводят там, где рыхлая земля или «гуляющий» грунт.

К достоинствам свайно-винтового фундамента можно отнести:

  • Отсутствие спецтехники для возведения свай
  • Быстрый монтаж – достаточно суток
  • Огромный выбор свай
  • Хорошая несущая способность
  • Низкая стоимость
  • Возможность проведения работ в любое время года

Недостаток свайно-винтового фундамента – невозможность обустройства подвального помещения.

Сколько свай нужно и как правильно провести расчеты?

Свои должны быть ровными, с правильной формой лопастей.

Выбор делайте из таблиц ниже.

Винтовая свая (диаметр трубы) Шаг установки Применение
219 3-10 Дома, пирсы, ангары
159 2-5 Аналогично
133 2-5 Аналогично
108 2-5 Тяжелые ворота, пирсы, ангары, дома, заборы
89 2-4 Можно использовать в качестве дополнительных свай, для домов, хозблоков
76 1-3 Легкие постройки, террасы, указатели, знаки дорожного движения
59 0.5-2 Аналогично



Примечание: Если почва участка глинистая, то работы проводите в хорошую погоду Сверление земли осуществляйте под прямым углом

Самостоятельная установка свай

Если требуется установка свай большого диаметра, придется прибегнуть к помощи спецтехники. В другом случае можно обойтись без нее. При этом выставить одинаковый уровень будет проще.

Перед тем, как завинтить сваи, надо разметить и подготовить участок. Поверхность под фундамент должна быть ровной, чтобы проще было выставлять сваи по уровню.

После этого очерчивается периметр, по углам устанавливаются пруты арматуры, длиной не более полуметра. Между ними натягивается веревка или шпагат, для определения точности разметки.

Следующий шаг – установка свай по углам на глубину не менее полуметра (она  зависит от типа грунта). Работу лучше делать вдвоем. Один человек будет завинчивать сваю, второй – удерживать столб в вертикальном положении. После того, как работа сделана, надо продолжить разметку участка между сваями, после чего повторить процесс. Шаг между сваями – 0,7-1,2 метра.

Финишный этап – подрезка свай до требуемого уровня,  последующее бетонирование стволов и монтаж оголовков на них.

2. Обвязка

Обвязка делается из брусьев 150 на 150 мм, 200 на 200 мм, 200 на 250 мм.

Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.

Бруски  устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.

Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.

Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.

3. Устройство чернового пола

Для лаг используется брус 150 на 100 мм. Шаг – 60 сантиметров.

Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.

Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.

4. Установка каркаса

Для каркаса подойдет доска 100, 150 и 200 мм на 50 мм.

Сначала монтируются угловые стойки. Они фиксируются  при помощи усиленных стальных уголков.

Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.

Брус верхней обвязки

В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.

Чтобы придать конструкции прочность, делается монтаж диагональных укосов.

Монтаж потолочных балок

Монтаж  делается тремя  способами:

  • Методом вырубки
  • Перфорированными кронштейнами
  • Стальными уголками

Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.

5. Монтаж стропильной системы

Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».

6. Внешняя отделка

Для этой цели можно использовать сайдинг, имитатор бруса, камня или любой другой материал, предназначенный для этого.  Порядок выполнения следующий:

  • Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
  • Обрешетка обрабатывается антисептиком и огнеупорным составом
  • Далее идет монтаж отделочного материала по определенной технологии
7. Утепление дома

После окончания внешней отделки, необходимо утеплить все части дома – кровлю, перекрытия, пол, фасады. Утеплитель укладывается в ячейки между брусками.

Поверх крепят пароизоляционную  пленку.





8. Внутренняя отделка

Дом готов! Осталось дело за малым — сделать внутреннюю отделку.

Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.

В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

Фотоотчет строительства каркасного дома своими руками

В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.

Видео строительства каркасного дома своими руками

Каркасный дом своими руками — пошаговая инструкция (+фото)

Возведение каркасных домов становится все популярнее в России. Все новые технологии внедряются в строительство таких сооружений и неважно по какой технологии — финской или канадской — строится дом. В данной статье мы расскажем как построить каркасный дом своими руками, дадим пошаговую инструкцию, а также схемы, фото и видео поэтапного строительства.

Фундамент

Фундамент под каркасный дом

Так как каркасные дома рекомендуется возводить не выше двух этажей, то массивный фундамент для них не требуется. Подойдет ленточный, сборный из бетонных блоков, столбчатый фундамент. Самое главное, чтобы они выполняли свое главное предназначение — обеспечивали жесткость рамы в пространстве.

Для этого в ленточном фундаменте применяется надежная и прочная арматура, а в столбчатом — деревянный или бетонный ростверк.

Монтаж каркаса

Схема каркасного дома

Каркасные дома возводятся с помощью деревянных или металлических конструкций. При самостоятельном строительстве последние применяют редко, они увеличивают стоимость постройки на 40-45%, но их применение позволяет сэкономить финансовые расходы на возведении фундамента, обуславливается это легкостью металлических конструкций.

Деревянный каркас лучше всего возводить из дуба, но можно и из других пород дерева. Брус должен быть из качественного леса сечением не меньше 150х150 мм. Угловые соединения не должны иметь зазоров. Выбирайте метод соединения шип-паз.

Обратите внимание! Металлическое соединение нежелательно, так как дерево гниет при соприкосновении с металлом. Со временем такой крепеж ослабнет, и дом начнет расшатываться. Деревянные нагели обеспечат надежное и долговечное крепление, а это гарантирует большой эксплуатационный срок каркасного дома.

Каркас должен быть раскреплен раскосами, они придают дому жесткость. В технологии строительства каркасного дома предусмотрен монтаж трех раскосов. Изготавливаются они из того же материала, что и стойки.

Снаружи дом обшивают досками или вагонкой шириной не больше 60 мм и под углом в 45°. Старые мастера не советуют прибивать их прочно, за первый год эксплуатации они могут разбухнуть и рассохнуться.

Пол

Фундамент и пол первого этажа

Изготовление пола каркасного дома начинается с прокладки деревянного бруса сечения 150х50 мм по периметру стен.

Обратите внимание! Его предварительно надо обработать антисептическим раствором.

Стелить брус надо на рубероид, а крепить через каждые два метра анкерными болтами. Особенное внимание уделите выставлению углов, проверяйте их с помощью уровня. Возможное отклонение 10 мм.

Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски.

Стены

Процесс возведения каркаса

После монтажа пола можно приступать к строительству стен. Лучше всего их изготавливать секциями. Собираются они на сухой поверхности из бруса, равного по длине высоте будущего помещения. Ширину шага установки балок, вы выбираете сами, обычно это 300,400, 600 мм.

Обратите внимание! Все деревянные детали каркасного дома должны быть из одной породы дерева.

Окна

Окна в каркасном доме

По принятым строительным нормам окна должны составлять 18% площади стены. Старайтесь придерживаться этих размеров. В доме для круглогодичного проживания лучше установить стеклопакеты с двойным остеклением и большой площадью стекла.

Крыша

Стропильный каркас

Каркас крыши — главная часть всей конструкции дома. На каркас приходится большая часть механической нагрузки. Он должен изготавливаться по принятым правилам из качественного материала. Если вы все это выполните, у вас будет надежная и долговечная крыша. Кровельный материал, утеплитель и гидроизоляционный материал вы выбираете сами, исходя из своих финансовых возможностей.

Каркасный дом построить несложно, надо только выполнять все правила, предписанные этой технологией. Тогда в итоге вы получите красивый и теплый, надежный и долговечный дом.

Чем и как утеплить дом

Стены каркасного дома

Утепление каркасного дома зависит от того, какую роль он будет выполнять. Если вы строите дом для постоянного проживания, то утепление должно быть соответствующим. Дом представляет собой конструкцию из стоек, расположенных вертикально, скрепленных горизонтальными брусками.

Обратите внимание! В пустоты между брусками монтируют теплоизоляционный материал, сверху облицовывающийся различными отделочными деталями.

Какой теплоизоляционный и отделочный материал вы будете применять, во многом зависит от климатических условий места вашего проживания. Существуют таблицы, указывающие какую теплопроводность имеют различные материалы. Например, 4 см слой пенополистирола заменяет 14 см древесины или 86 см кирпича.

Видео

Предлагаем посмотреть серию видеороликов о строительстве каркасного дома:

Фото

Раскосы каркаса стен Пирог крыши каркасного дома Обшивка внешних углов Верхняя обвязка Нижняя обвязка Каркас межкомнтаных перегородок Перекрытие

Схемы

Предлагаем вам ознакомиться с некоторыми схемами, связанными со строительством каркасных домов:

Проект каркасного дома Устройство каркасного дома Устройство столбчатого фундамента Схема фундамента каркасного дома Вентиляционный зазор Схема ветрозащиты в утеплении стен Схема нижней обвязки Схема черновой стяжки по грунту Схема устройства полов Схема пароизоляции Основные конструктивные элементы каркасных домов Элементы каркасного дома Чертеж стены каркасного дома Основание каркасного дома Схема утепления стен Стена в разрезе

Каркасный дом своими руками, проекты каркасных домов для самостоятельного строительства

Вы задумались о собственном доме, но вас пугает стоимость готовых домов? Выход есть — построить каркасный дом своими руками! Каркасные дома имеют отличное соотношение цены и качества, и определенно лучше других подходят для самостоятельного строительства.

Покупая проект каркасного дома, адаптированный для строительства своими руками, вы получаете дом вашей мечты в 3-4 раза дешевле однокомнатной квартиры в Петербурге и аналогичных предложений на рынке строительства!

Проекты каркасных домов:

наши проекты помогают строить и экономить

Проекты каркасных домов от KarkasDom.info, адаптированы под самостоятельное строительство. Покупая у нас проект каркасного дома, вы получаете не просто набор документов и сложных чертежей, вы получаете подробную пошаговую инструкцию по технологии сборки и строительству, а также устройству инженерных коммуникаций (прокладке и подключению электрики, сантехники и вентиляции). Чтобы строить по нашим проектам необязательно быть строителем, достаточно уметь держать в руках молоток!

Купив проект для самостоятельного строительства, вы так же получаете бесплатное информационное сопровождение, которое включает консультирование по всем возникающим вопросам.

Строить с нами просто, быстро и недорого!

В разделе «Проекты» вы можете посмотреть и выбрать проект каркасного дома.

В соответствующих разделах сайта содержится вся необходимая информация по строительству каркасных домов своими руками. По нашим проектам вы сможете осуществить строительство своими руками или наняв бригаду строителей проконтролировать качество выполненной ими работы, а также оценить необходимый объем материалов. Тем самым значительно уменьшить стоимость и продолжительность стройки, что также приведёт к экономии и сокращению ваших расходов.

Подробнее об этом вы можете прочесть в разделе Описание каркасного дома с мансардой.

Преимущества каркасных домов

Технология строительства обусловливает целый ряд преимуществ каркасных домов перед домами, построенными по другим технологиям:

  • Простота технологии и монтажа. Строительные работы под силу даже неопытному в строительстве человеку. Строительство каркасного дома можно производить поэтапно и в любое время года, силами 1-2 человек.
  • Небольшой вес. Каркасные дома в 5-6 раз легче зданий из кирпича. Им не нужен массивный фундамент, а это бесспорно сокращает объём работы, сроки и стоимость строительства.
  • Высокая прочность. Срок службы каркасного дома достигает 100 лет, а при соответствующем уходе и качестве строительства и более 150 лет.
  • Отсутствие усадки. Технология строительства позволяет миновать этап продолжительной усадки, на который при строительстве бревенчатых и брусовых домов уходит до нескольких лет. Каркасный дом будет полностью готов к заселению уже через пару месяцев.
  • Низкая теплопроводность и экономичность. Благодаря отличным теплоизоляционным характеристикам, каркасные дома получаются очень теплыми. Каркасные дома самые экономичные из домов для всесезонного проживания. Благодаря этому преимуществу, вы сможете значительно сэкономить на отоплении и содержании.
  • Экологичность и эстетичность. Строительство каркасных домов — отличный вариант для тех, кто заботится о создании здорового микроклимата внутри помещений. Все тепло-, гидро- и пароизоляционные материалы подбираются с учетом установленных экологических норм. Отделка предоставляет неограниченные функциональные и эстетические возможности. Вы можете построить для себя дом в любом архитектурном стиле и цветовом решении.

Полезная информация

На сайте помимо сведений о строительстве, вы найдёте множество полезных материалов: по выбору и расчёту фундамента в зависимости от вида грунта; исчерпывающие данные об утеплении и утеплителях; раздел OnLine Расчёты, в котором абсолютно бесплатно вы можете произвести расчёт теплопотерь и пирога утепления, несущей способности балок, сделать и распечатать проект любой лестницы с документацией, проект крыши, проект фундамента, подсчитать количество материалов для сруба или пола, стены и т.д.

Как построить каркасный дом своими руками за 1-2 месяца, вы можете прочитать в разделе Поэтапное описание строительства каркасного дома. Также на сайте вы сможете увидеть цены на строительство каркасного дома од ключ нашими строителями.

Материалы и технология

Строительство каркасного дома своими руками осуществляется с помощью обрезной доски, частично высушенной до строительной влажности и обработанной антисептиком. Стойки стен, верхняя и нижняя обвязки делаются из доски 50х150 мм или 50х100 мм. Дополнительные стойки, укосы делаются из доски 25х100 мм, усиления – из сплоченной доски 50х100 мм или 50х150 мм. Лаги первого и второго этажа изготавливаются из доски 50х150 мм или 50х200 (250) мм, стропила – из доски 50х150 мм или 50х200 мм. Между фундаментом и каркасом прокладывается гидроизоляционный материал. С внутренней стороны каркаса закладывается базальтовый утеплитель (Knauf, Rockwool, Paroc, «Технониколь» и т.п.), затем осуществляется устройство парозащитной изоляции.

Наружная отделка

Внешняя сторона дома может быть отделана сайдингом, блок хаусом, вагонкой или другими современными материалами. Кроме того, её можно покрасить (а это даёт большие возможности для оформления вашего дома).

Внутренняя отделка

Можно использовать такие материалы, как фанера, ГКЛ, OSB, разнообразные декоративные панели, вагонка, блок хаус с имитацией бревна или бруса и т.д.

Покрытие кровли

Изоляция и материалы выбираются в соответствии с предпочтениями и финансовыми возможностями заказчика. Это может быть рубероид, шифер, ондулин, гибкая черепица, металлочерепица, профлист и т.д.

Строительство каркасных домов

Основное направление деятельности компании – это проекты каркасных домов для строительства своими руками. Но если по каким-то причинам самостоятельная сборка невозможна, то мы можем осуществить строительство дома под ключ быстро и качественно.

Если вы планируете постройку каркасного дома, обращайтесь в компанию KarkasDom.info. Выбирая опытных специалистов, вы экономите свое время и деньги!

Каркасный дом своими руками: пошаговая инструкция возведения жилища

Проблема жилья всегда остро стояла в России. Возводились многоэтажные города, здания тянулись всё выше к небу. Однако люди всё чаще стали мечтать о собственной земле ближе к природе, чистому воздуху. Правда, бревенчатые срубы или бетонные строения имели высокую стоимость, да и времени на их возведение уходило немало. Мы не могли остаться в стороне от этой темы, а значит, сегодня речь пойдет о том, как построить каркасный дом своими руками. Пошаговая инструкция, которую мы предоставим в статье, подробно объяснит начинающему мастеру технологию и алгоритм возведения недорогого, быстро строящегося жилища.

Каркасные дома, выстроенные своими руками, смотрятся прекрасно

Содержание статьи

Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства

Что такое каркасный дом? Это действительно находка для домашнего мастера. Ведь даже без опыта строительных работ (при ответственном подходе) можно возвести такую постройку своими руками за 3-4 месяца. По ходу статьи мы подробно рассмотрим технологию работ, но для начала разберёмся, какими достоинствами и недостатками обладают такие строения. Для удобства нашего Уважаемого читателя изложим плюсы и минусы каркасного дома в табличной форме.

ДостоинстваНедостатки
Быстрое возведение. Если нанимать профессиональных строителей, то «подъём» от фундамента до конька крыши составит 2-3 месяца, что в 3-4 раза быстрее, чем при выполнении того же объёма работ с кирпичным домом. Самостоятельно поднять данный дом удастся за 3-4 месяца.Главной проблемой таких домов является пожароопасность, однако эту проблему можно решить путём использования различных противопожарных пропиток, которых сегодня на прилавках достаточно много.
Экономия времени и средств на фундаменте. Для каркасного строения не требуется капитальной опоры за счёт малого веса. Вполне достаточно свайного-винтового фундамента.Гниение древесины. Это происходит при неправильном хранении стройматериалов или их неправильной сушке. Хорошую древесину можно обработать спец. составом, которые также в наличии на прилавках магазинов.
Не требуется время на усадку. Кирпичный дом после возведения должен простоять около года, прежде чем можно будет приступать к отделке. Здесь же этого времени не требуется.

Слабая шумоизоляция. Эта проблема также решаема при помощи наружной отделки. Неплохо для этой цели подходит пеноплекс, который вдобавок обеспечит дополнительную теплоизоляцию.

Нет необходимости нанимать технику. Материалы, используемые при строительстве, достаточно легки, все работы выполняются вручную.
Устойчивость – каркасным постройкам не страшны осадки грунта или даже подземные толчки.Необходимость замены утеплителя хотя бы раз в 30 лет. Но это тоже нельзя назвать катастрофой. При должном подходе работа займёт не более недели.
Такой дом лучше, чем кирпичный, удерживает тепло, коммуникации легко прячутся под обшивкой, что делает их замену или ремонт довольно простым.Грызуны. Это действительно проблема, с которой придётся побороться, особенно, если в качестве утеплителя выбран пенопласт, в котором они любят устраивать норы. Проблема решается применением такого утеплителя как эковата. Причём, если дом двухэтажный, достаточно утепления эковатой только первого этажа.
Простота перепланировки – внутренние стены можно свободно передвигать так, как требуется хозяину. Внешний вид, форма дома могут быть абсолютно любыми – всё зависит от фантазии будущего хозяина.
Если материалы качественные и в течение срока эксплуатации за домом обеспечен надлежащий уход, он может простоять до 100 лет.Плесень и грибок. Такая неприятность может возникнуть при неправильно смонтированной или недостаточной вентиляции.

Глядя на плюсы и минусы, можно с уверенностью сказать, что все недостатки при правильном подходе легко устранимы, а значит, собрав каркасный дом и должным образом за ним ухаживая, можно быть уверенным в его надёжности.

Даже двухэтажный дом настолько лёгок, что его вполне выдерживает свайно-винтовой фундамент

Подготовка и разметка участка для строительства каркасного дома своими руками

Подготовка и разметка участка является одним из важнейших действий при строительстве, поэтому подойти к этому следует со всей ответственностью. Первым делом следует очистить участок от различного мусора, убрать коряги, пни, снести старые сооружения, в которых нет необходимости или если они будут мешать стройке. Далее обеспечиваем свободный подвоз стройматериалов. Стоит продумать и место разворота техники, если для неё нет возможности заехать задним ходом. Места будущего хранения стройматериала лучше оборудовать навесом.

При необходимости участок нужно разровнять. Не помешает добротный забор, который обеспечит сохранность материалов и предотвратит их хищение. Часто хозяева до начала строительных работ устанавливают модуль или вагончик, в котором сами проживают во время строительства.

Чем лучше будет подготовлен участок, тем легче будет продвигаться строительство

Разметка начинается с того, что, согласно схеме, на местность переносится контур будущего дома и внутренние стены, отмечающиеся колышками с верёвками. Углы необходимо тщательно вымерять. При отклонении угла даже на несколько градусов от положенных 90°, нагрузки будут распределяться неправильно. Это приведёт к искривлению стен и недолговечности строения.

Важная информация! По нормам строительство дома должно производиться не ближе 3 м от края участка. Также в некоторых районах существуют нормы по расстоянию от дороги – не менее 5 м. Перед началом строительства следует уточнить все необходимые моменты в администрации района.

Помните, что чем тщательнее будет выполнена подготовка, разметка, тем легче будет производить работы. Кстати, от этого напрямую зависит и качество конечного варианта. Что касается проекта, то для каркасных домов допускается его выполнение от руки, в форме эскиза. Его можно предоставить в администрацию уже после того, как каркасный дом сделан «под ключ», перед его сдачей в эксплуатацию. Однако для себя примерный проект с отмеченными на нём коммуникациями иметь необходимо.

Проект каркасного дома можно сделать и на компьютере при помощи 3D моделирования

Фундамент для постройки каркасного дома: требования к основанию

В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:

  1. Свайно-винтовой фундамент.
  2. Ленточное основание.
  3. Плитный или монолитно-плитный.

Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.

Строим каркасный дом на свайно-винтовом фундаменте

Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба армируется и заливается бетоном.

Именно так выполняется установка асбестовых труб для свайного фундамента

Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.

ИллюстрацияОписание действия
Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам.
Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины. Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем.
Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами. Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам.
Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской.

Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.

Обустройство ленточного фундамента для каркасного строения

Ленточный фундамент используется реже, хотя среди представленных является наиболее дешёвым. Для его обустройства по отмеченному контуру выкапывается траншея глубиной от 100 до 400 мм. Внутри изготавливается деревянная опалубка, которая возвышается над землёй на 100-300 мм. В неё укладывается арматурный каркас и заливается бетон. В результате высота фундамента составит 200-700 мм. Внутри фундамента насыпается песчаная подушка, песок трамбуется и также заливается бетоном. Получается черновой бетонный пол, опирающийся на прочный фундамент.

Готовый ленточный фундамент – можно начинать возведение каркаса

Плитный фундамент для постройки и его особенности

Особенностью такого основания является то, что он двигается при сезонных расширениях грунта. По этой причине его иногда называют «плавающим». Для его обустройства необходимо заглубиться по периметру на 100-200 мм, а вокруг смонтировать опалубку высотой 200-300 мм. В углубление засыпается гравий или песок, трамбуется, после чего внутри связывается каркас из арматуры и заливается бетон. В раствор желательно добавлять влагостойкие добавки, которые обеспечат долговечность плиты и сухость полов в доме.

Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.

А это плитный фундамент – он будет «плавать» вместе с подвижками грунта

Статья по теме:

Виды фундаментов для частного дома: ленточный, столбчатый, плитный; как выбрать вид устройства фундамента, как сделать его усиление и утепление, на что необходимо обратить внимание при закладке — читайте в публикации.

Поэтапная технология строительства каркасного дома: нижнее перекрытие

Нижнее перекрытие состоит из обвязки и чернового пола, который может быть бетонным или деревянным. Если выбран второй вариант, то между землёй и полом остаётся воздушное пространство. Специалисты советуют выбирать именно его.

Обвязка фундамента: как она выполняется, материалы изготовления

Обвязка каркаса фундамента при строительстве каркасника своими руками выполняется из бруса 150×150 мм, который может соединяться по углам двумя способами – «в полдерева» или «в лапу». Разница между соединениями в том, что при соединении «в полдерева» продольный разрез делается ровным, а вариант «в лапу» подразумевает срез со скосом. Это можно увидеть на рисунке ниже.

Варианты соединения бруса при сборке обвязки фундамента

Между собой соединение скрепляют при помощи скобы или пластины. Для крепежа к каркасу из швеллера используются металлические анкеры, которые немного заглубляются в брус. Закрепив обвязку к фундаменту, брус пропитывают антисептическим раствором. После высыхания его желательно обработать противопожарным составом.

Обустройство чернового пола: нюансы выполнения работ

На обвязку укладывается брус, снизу которого прибиваются доски, как это показано на фото ниже. Именно для крепежа досок мы и оставили пространство снизу пустым.

Ниши пола готовы к укладке утеплителя

В образовавшиеся ниши укладывается пароизоляция и утеплитель. Это может быть минеральная или эковата, пенопласт, пенопропилен. По причине того, что для деревянных домов большую опасность представляют грызуны, наилучшим вариантом здесь будет эковата. В её составе содержится бура, которая обладает не только антисептическими свойствами, но и отпугивает грызунов – такой дом явно не для них.После укладки утеплителя к уложенному брусу (лагам) прибиваются доски. По такому полу уже можно передвигаться.

Как построить стены каркасного дома своими руками: пошаговая инструкция

Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.

ИллюстрацияОписание действия
Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.
Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними. Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена.
Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей. Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.
Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.
Примерно так должны выглядеть стены, которые уже готовы к установке. Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека.
Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа. Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.
Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.

По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.

Полезная информация! Сборка каркасов стенок на полу будущего дома производится не только потому что это удобно. Такой способ позволяет не ошибиться с длиной будущей стены.

Утепление стен: как оно производится, материалы, технология

После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже

Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»

Этапы строительства крыши каркасного дома с фотопримерами

Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.

Пошаговая инструкция возведения стропильной системы крыши каркасного дома

Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.

ИллюстрацияОписание действия
Первым делом устанавливаем и крепим доски 50×200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство.
После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди.
Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши).
Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно.
По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх.
Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки).
А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой козырёк, который не даст дождевой воде стекать по стенам.

На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.

Кровельное покрытие: порядок действий при монтаже

Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для гидроизоляции. Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно кровельный материал.

Важная информация! Специалисты советуют изготавливать обрешётку самостоятельно – только тогда можно быть уверенным, что она будет одинакового размера (в отличие от покупной). Это очень важно для конечного результата, ведь она станет основой для финишного покрытия крыши.

Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.

Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.

Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.

Окна и двери для каркасных домов: виды, плюсы и минусы

Для каркасных домов применяется 2 вида окон и дверей – деревянные или пластиковые (ПВХ). Конечно, существует ещё один материал, из которого изготавливаются подобные изделия – алюминий. Однако он обладает слишком высокой теплопроводностью, поэтому применяется крайне редко.

Важно! Окна и двери в каркасных домах устанавливаются непосредственно после возведения кровли, когда внутренняя отделка ещё не началась.

Вокруг вопроса, какие из окон лучше установить, ведётся множество споров. Одни говорят, что древесина экологичнее, вторые – что ПВХ долговечнее. И таких «камней преткновения» достаточно много. Конечно, решать должен каждый сам, однако, по мнению редакции Homius.ru лучше остановиться на варианте ПВХ, и сейчас объясним почему. В нашем случае рассматривается самостоятельное строительство каркасного дома, а деревянные окна и двери довольно сложны в установке, по сравнению с пластиковыми. К тому же ПВХ не подвержен вредителям, что в случае с деревянным домом очень кстати.

Окна и двери каркасных домов монтируются до начала внутренней отделки

Завершающая стадия строительства– внутренняя отделка

Что касается внутренней отделки, то здесь никаких особенностей нет. Все работы производятся в том же порядке, как и в любом доме или квартире. Материалы, дизайн интерьера, цветовая гамма – это всё ограничивается лишь фантазией и финансовыми возможностями хозяина. На страницах Homius.ru есть разделы, где Уважаемый читатель может найти всю необходимую информацию по этому вопросу.

Особенности разводки инженерных коммуникаций при строительстве каркасных деревянных домов

Деревянные каркасные дома удобны тем, что все коммуникации, будь то электропроводка или канализация, легко прячутся под обшивкой стен, перегородок, под полом и даже в потолке. Единственное, о чём следует упомянуть, – продумать всё следует ещё в начале строительства на этапе фундамента и монтировать параллельно с возведением и отделкой дома. К примеру, канализационную систему следует монтировать ещё до чернового пола, водопроводные трубы – при утеплении стен (как и электромонтаж). В итоге все коммуникации будут скрыты, снаружи могут остаться только выводы для подключения воды и электричества.

Все коммуникации в каркасном доме прячутся под потолок, в стены, под пол

В заключение

Удобное, теплое жильё, возвести которое самостоятельно даже без опыта в строительстве вполне реально – это каркасные дома. Отзывы владельцев таких построек это подтверждают. Главное подойти к подобной работе с полной ответственностью. При должном отношении к работе и последующим уходом за жилищем такой дом будет согревать теплом и уютом Вас и Ваших близких очень долго и, возможно, в нём успеют пожить даже Ваши внуки.

Надеемся, что изложенная нами сегодня информация была полезна читателю. Если у Вас остались какие-либо вопросы, редакция Homius.ruс удовольствием на них ответит в максимально сжатые сроки. От вас требуется лишь изложить суть в обсуждениях ниже. Если у Вас есть опыт строительства подобных домов, просим поделиться им с начинающими домашними мастерами. Он им обязательно пригодится. Пишите, спрашивайте, общайтесь, делитесь. Напоследок предлагаем вам посмотреть небольшой, но весьма информативный видеоролик по сегодняшней теме.



Предыдущая

СтроительствоЕсть ли будущее у модульных домов для круглогодичного проживания: изучаем вопрос

Следующая

СтроительствоЧто можно сделать из ЛСТК: ещё один материал для быстрого возведения строений и сооружений

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

элементов каркаса дома

Не вся древесина одинакова, и поскольку большинство каркасов домов используют древесину в качестве основного компонента, важно узнать больше об этом универсальном материале. В основном большая часть пиломатериалов, которые сегодня доступны на лесных складах или в домах, имеет класс один или лучше, два или лучше, три или лучше.

Пиломатериалы номер один — лучшая древесина, которую вы можете получить для своего дома.Качество древесины снижается с увеличением номера сорта, но имейте в виду, что пиломатериалы более высокого сорта будут стоить дороже. Также знайте, что древесина первого сорта будет иметь меньше сучков и меньшую усадку.

Советы по строительству своими руками: Не сокращайте расходы на пиломатериалы для каркаса. Использование пиломатериалов более низкого сорта для вашей рамы может вызвать проблемы позже. Используйте пиломатериалы лучшего качества, которые вы можете себе позволить.

Сегодня в жилищном строительстве чаще всего используется пиломатериал для изготовления каркасов.Адаптация инженерной древесины дала много преимуществ, и она позволяет подрядчикам строить дома более динамичного типа, чем они могли строить в прошлом.

Технические пиломатериалы, как правило, представляют собой смесь побочных продуктов пиломатериалов и искусственной древесины, применяемых вместе для различных целей. Их можно использовать для перекрытия перекрытий вместо массивных пиломатериалов, и на них не так сильно влияют размер и рост деревьев.

Этот композитный пиломатериал имеет форму балок, и иногда балки перекрытия могут быть изготовлены из деревянных двутавровых балок.

После покупки пиломатериалов можно начинать возведение каркаса, и это начинается с процесса строительства — фундамента.

Обычно дом начинают с фундамента. После заливки фундамента поверх фундамента устанавливают подоконник (наподобие материала, подвергнутого обработке давлением). Это в основном проходит по периметру дома. Каркас одноэтажного дома будет состоять из подоконника, балок и шпилек.

Есть три основных элемента, которые соединяются вместе, образуя каркас, на котором в конечном итоге будет покоиться остальная часть дома:

Консультации по строительству дома: Теперь, когда вы находитесь на этапе создания каркаса, все больше и больше людей будут работать над вашим домом, и не отставать от всего — непростая задача. Регулярные встречи со строителем, архитектором и субподрядчиками могут помочь вам оставаться в курсе дел.

Как построить дом с А-образной рамой шаг за шагом

Дома с А-образной рамой построить относительно легко, если вы купите строительный комплект. Однако этот процесс требует приверженности и хороших навыков.

В этой статье я хочу сделать ее очень простой для вас и дать вам список практических шагов, которым нужно следовать, чтобы ваш дом стал реальностью.

1. Знайте, что вам нужно

Первым шагом будет выбор модели и начало планирования с учетом этого.
К сожалению, невозможно выбрать модель, если у вас нет кристально четкого представления о том, что вы хотите с ней делать и для чего она вам нужна.

Мы очень подчеркиваем необходимость сначала создать собственное видение. Мы серьезно … вот как вам следует начать.

2. Выберите модель и установите фигуру.

Когда вы определитесь, что хотите построить, выберите модель комплекта для дома.
Обратите внимание, мы не рекомендуем строить дом с нуля (это было бы самоубийственной миссией). Начать нужно с готового решения, домашнего комплекта, который был разработан и протестирован.
Домашний комплект без сюрпризов.

Если вы используете один из наших наборов, вы можете выбрать свою модель и узнать цену.

Номер, который вы получаете, предназначен только для домашнего комплекта, и, как правило, вам нужно удвоить это число, чтобы закончить дом.
NB : к этому числу необходимо добавить стоимость земли.

Это просто для того, чтобы дать вам приблизительную цифру бюджета, который вам нужен, чтобы осуществить это.

Перед тем, как начать проект, вам нужно вникнуть в мелкие детали бюджета и учесть все, что вам нужно будет купить, чтобы закончить дом (подробнее об этом чуть позже).

3. Можете ли вы себе это позволить?

Основываясь на количестве, которое вы получили на шаге 2, сделайте быструю проверку реальности и посмотрите, можете ли вы позволить себе строительство.
Если вы этого не сделаете, не вся надежда потеряна. Вы можете оставить эту идею на несколько лет и вернуться к ней, когда ваше финансовое положение улучшится, или выбрать модель меньшего размера.

4. Выберите участок

Излишне говорить, что для постройки дома нужен участок земли.
Если он у вас уже есть, хорошо. Если вы этого не сделаете, пора искать его.Следующие пункты содержат советы о том, что нужно иметь в виду.

5. Загрузите чертежи

Получите чертежи для конкретной модели, которую вы выбрали, и распечатайте их.
Они понадобятся вам на следующем этапе, когда вы пойдете за предварительным одобрением.

6. Получите предварительное разрешение.

Для строительства дома необходимо разрешение муниципалитета.
Рекомендуется получить предварительное разрешение ПЕРЕД любым другим ходом.

Если у вас уже есть земля, вы должны быть уверены, что сможете построить на ней дом в форме буквы А.

Несмотря на то, что это очень старый тип конструкции, дома с А-образным каркасом иногда воспринимаются как новинка и не приветствуются разрешительными органами.

Одним из самых больших препятствий для утверждения является наклон крыши. Убедитесь, что ваш муниципалитет согласен с этим и что они готовы дать вам разрешение на конкретный участок земли, которым вы владеете.

Если у вас еще нет земли, вы можете повторить процесс до тех пор, пока не найдете место, где они позволят вам построить дом своей мечты.

В сельской местности, как правило, меньше ограничений в отношении того, что можно построить.

7. Спланируйте все в деталях

Если вы зайдете так далеко, вы попадете в 1% людей, которые поддерживают свои желания и принимают меры для формирования своей реальности.

Поздравляем!

На этом этапе вам необходимо начать планирование работ, получить четкое представление обо всех материалах и услугах, которые вам необходимо заказать, и о том, сколько это будет стоить.

Чтобы помочь вам в этом, у нас есть два руководства:

  • Руководство «100 вопросов» (44 страницы), в котором рассматривается образ мышления о строительстве дома с нуля и учит вас более 100 важных вещей, на которые следует обратить внимание. .
  • Руководство по составлению бюджета (30 страниц + таблица), которое поможет вам определить общую стоимость вашей сборки.

Обе направляющие — полезные инструменты, которые можно использовать для строительства любого типа дома (не только А-образной рамы).

Не перегружайте себя домашней работой, которую вам нужно сделать на этом этапе. Это вполне осуществимо, и мы готовы помочь.

8. Получите свои финансы прямо

Располагая полным бюджетом, который вы подготовили, отправляйтесь в банк и получите ссуду на строительство.

Если он вам не нужен … поздравляю, вы можете перейти к следующему шагу.

Обратите внимание, что банки ценят детали и им понравится бюджет, который вы подготовите с помощью нашего руководства по составлению бюджета.

Кроме того, чем более детализирован бюджет, тем меньше сюрпризов вам придется столкнуться во время строительства.

9. Заказать комплект

Пора заказать комплект для дома и заказать все другие услуги, которые понадобятся вам для завершения ремонта дома.

Если вам интересно, что это за другие услуги, Руководство «100 вопросов» — хорошее место, чтобы прояснить это.

10. Постройте фундамент

Фундамент должен быть готов до того, как комплект будет доставлен на вашу территорию.

Необходимо подготовить имущество к работам, устроить земляные работы и правильно построить фундамент.

В этой статье вы найдете несколько советов.

11. Соберите конструкцию

После того, как вы получите комплект, вам нужно собрать его на уже построенном фундаменте.

Монтажные работы могут быть выполнены вами и вашей семьей (или друзьями) или местными плотниками.
Комбинация того и другого также будет работать. В конечном итоге вам решать, как настроить этот этап работы.

12. Сделайте его водонепроницаемым

Обеспечение защиты дома от непогоды — ваш приоритет номер один на данном этапе.

В комплект входят ветрозащитная мембрана, кровельное покрытие, окна. С помощью этих компонентов вы можете быстро закрыть дом и начать работать «в помещении».

13. Установите изоляцию.

Следующее, что вам нужно сделать, это установить изоляционный материал на крышу, а также на переднюю и заднюю стены.

Изоляция занимает много места. По этой причине он не входит в комплект. Вы должны получить его локально.

Изоляция должна быть установлена ​​правильно, так как она выполняет важную функцию по поддержанию тепла в вашем доме. Здесь нет права на ошибку.

14. Установите герметичный слой.

Изоляцию необходимо защитить изнутри паропроницаемой мембраной, защищающей изоляционный материал от влажного воздуха в помещении.

Отсутствие экранирования изоляции должным образом приведет к проникновению пара в изоляцию и конденсации.
Влажная изоляция теряет свои тепловые свойства и со временем гниет и образует плесень.

Обеспечение герметичности дома — необходимость.
Вам следует запланировать испытание дверного воздуходувки, чтобы проверить, насколько герметично вам удалось это сделать.

15. Отделка экстерьера.

После завершения «срочных работ» можно закрыть фасад и карниз и придать дому окончательный внешний вид.

16. Технические установки

Теперь вы можете приступить к работе внутри.Пора позаботиться о:

  • электричестве
  • водопроводе
  • вентиляции
  • отоплении
  • возможном камине или плите
Для установки некоторых из этих технических устройств требуются специальные лицензии. Вам следует уточнить в своем муниципалитете, что вам разрешено делать самому и что вы должны заключить с специализированной компанией.

В любом случае эти вещи следует планировать заранее и учитывать в бюджете до мельчайших деталей.

17.Отделка интерьеров

Работы по внутренней отделке отнимают очень много времени. Планируйте проводить здесь большую часть времени на постройку дома.

Внутренние отделочные работы включают:

  • закрытие всего деревянными досками (или гипсокартонами, если хотите)
  • установка лестниц
  • установка напольного покрытия
  • установка оконных и напольных покрытий
  • покраска интерьеров
  • облицовка ванной комнаты плиткой и кухня
  • установка сантехники
  • установка посуды

18.Обставить

Когда вы приедете сюда, большая часть работы будет сделана.

Пора придать индивидуальности вашему новому дому.

Купите то, что хотите, и превратите пустое пространство в уютное гнездышко для своей семьи.

19. Очистите сайт

Нет, вы еще не закончили.
Снаружи все в беспорядке. Вам нужно это очистить.

Обрезки древесины, обрезки досок, электропроводка, камни …

Для правильной уборки площадки обычно требуется не один сезон… если вы не заказываете это как услугу.

20. Работы по благоустройству

После того, как дом будет закончен, а имущество убрано, в вашем бюджете еще должно быть место, чтобы посадить несколько деревьев и сделать ваш участок земли похожим на маленький рай.

Выводы

Поздравляем!
Вы дочитали до самого конца этой статьи, и теперь у вас должно быть лучшее представление обо всех шагах, которые необходимо предпринять, чтобы построить дом с А-образной рамой … или любой другой комплект дома в этом отношении.

Это большой объем работы и множество деталей, которые нельзя упускать из виду.

Строительство дома с нуля — это не то, что вы можете сделать без подготовки … поэтому убедитесь, что у вас достаточно времени, чтобы получить необходимые знания.

Чтобы научиться строить своими руками и опробовать их, мы выпустили подробные чертежи нашего самого маленького дома Solo Hobby. Он включает в себя список всех материалов и инструментов, необходимых для постройки этого дома. Он доступен в нашем интернет-магазине. Ссылку на это можно найти здесь.

Понимание каркаса дома — Экстремальные инструкции

При осмотре каркасного дома до установки облицовки стен здание часто кажется сложным, а некоторым — устрашающим проектом. Каркас дома на самом деле состоит из нескольких отдельных «проектов», объединенных в один и образующих законченный дом. В этом контексте каркас дома или здания не так уж и сложен. Благодаря современным достижениям в области пневматических инструментов, таких как гвоздезабиватели, вам даже не нужно быть опытным молотком, чтобы построить дом.Тем не менее, для неопытных будет хорошей идеей начать с небольшой простой конструкции, а не с двухэтажной сложной конструкции. Хороший пример — гараж или садовый сарай. В большинстве случаев вы будете строить по планам зданий, и это, безусловно, самый простой способ для неопытных. Убедитесь, что вы соблюдаете все спецификации и чертежи высот.

Здание в основном состоит из секций, которые соединены между собой.

Самый распространенный материал для обрамления — дерево, но все большую популярность приобретает металлический каркас.Металл может быть желательным в некоторых областях, а также может быть правилом кодекса в других областях. Независимо от типа строительства обязательно уточните у местных строительных властей правила, касающиеся строительства и каркаса, а также для получения любых необходимых разрешений.

Используются два типа конструкции: баллон и платформа, причем платформа является наиболее распространенной.

Методы

Для стандартного деревянного дома или «палочного» каркаса используются два метода — воздушный шар или платформа — и оба имеют свои преимущества и недостатки.Обрамление воздушным шаром иногда применяется при двухэтажных постройках. В обрамлении баллона стойки проходят как одно целое от порога до верхней плиты второго этажа. Балки перекрытия второго этажа поддерживаются ленточной доской, вставленной в шпильки. Этот тип конструкции является наиболее сложным, но он обеспечивает беспрепятственные проемы между этажами, что позволяет легко устанавливать коммуникации без надрезов и прорезей отверстий. Однако противопожарные заглушки должны быть установлены на уровне пола второго этажа между стойками.

Первый шаг — уложить опорную плиту для конструкции перекрытия или пороговую плиту для фундамента / перекрытия против анкерных болтов, отметить их расположение и просверлить отверстия.

Каркас платформы

может использоваться как для одно-, так и для двухэтажного строительства и является наиболее простым и наиболее распространенным методом строительства. При этом типе конструкции автоматически создаются противопожарные заграждения. Одноэтажный построить проще всего, двухэтажный или двухэтажный сложнее. Обрамление платформ проще, чем обрамление воздушных шаров, потому что вы можете построить и возвести стены второго этажа на этажах второго этажа.

Стеновая конструкция на бетонной плите крепится к плите анкерными болтами через опорную плиту стены.

Можно строить как на бетонной плите, так и на фундаменте. Плита действует как пол; фундамент требует, чтобы сначала был построен пол. Затем стены оформляются на полу (или плите) и возводятся на место.

Чаще всего строится на фундаменте. В этом случае пол сначала обрамляется, крепится к фундаменту и покрывается черновым полом.

С этажа вверх

При строительстве на фундаменте первым делом необходимо построить пол на фундаменте. Подоконники крепятся к фундаменту, затем балки перекрытия крепятся к подоконникам, и их концы закрываются коллектором балок. Заголовки и внешние балки должны плотно прилегать к внешним краям фундамента. Металлические вешалки упрощают установку балок, чем их прибивание.

Во многих случаях в больших зданиях или в зданиях с шириной балки более 16 футов в этих местах устанавливается балка, обеспечивающая опору для пола.Сегодняшние фермы обычно изготавливаются из искусственной древесины. Балка должна поддерживаться опорами или фундаментом и опорами. При обрамлении пола добавляется настил или черновой пол. Профнастил обычно представляет собой ориентированно-стружечную плиту (OSB) или обшивку из фанеры толщиной 3/4 дюйма. Раньше по диагонали наносили однобортные доски из массива дерева.

Затем возводятся стены на плите или на черновом полу.

Стеновые конструкции

После того, как настил или пол были построены, вы готовы строить и возводить стены.Стены состоят из опорных плит, прибитых к основанию пола или прикрепленных анкерными болтами к бетонной плите. К подошвам прибивают шпильки, а к шпилькам прибивают верхние пластины.

Стены фактически строятся как единое целое или как секции в случае длинных стен. Показана типичная стена с дверным и оконным проемом в обрамлении.

Разметьте дверные и оконные проемы как на подошве, так и на верхней пластине, а также в местах расположения стоек, используя рулетку и плотницкий угольник.

На самом деле стены собираются как одно целое, а в случае длинных стен — из секций, соединенных вместе для получения необходимой длины. При строительстве на плите первым делом необходимо положить опорную плиту на плиту и отметить места для анкерных болтов. Просверлил эти дыры. Независимо от того, на плите вы строите или на фундаменте, следующим шагом будет уложить подошву и верхнюю плиту бок о бок и определить расположение дверей и окон в соответствии с планами или конструкцией вашего здания.Вы должны знать приблизительные размеры любых дверей и окон. Используя плотницкий угольник, отметьте эти грубые отверстия на обоих. Язычок квадрата составляет 1-1 / 2 дюйма в ширину, точную ширину высушенных в печи двух материалов для обрамления. Затем отметьте места шипов одновременно на подошве и верхней пластине. Это измерение может производиться по центрам на 16 или 24 дюйма, в зависимости от конструкции здания или местных норм.

Старожилы часто использовали макетную планку для расположения конюшен.

После того, как все размеры будут отмечены как на подошве, так и на верхней пластине, положите их на край чернового пола или бетонной плиты на надлежащем расстоянии друг от друга по длине стоек. Если вы используете предварительно нарезанные шпильки, вы можете сэкономить деньги и время. Закрепите шпильки между пластинами, расположив их концы в ранее отмеченных местах.

Заголовки над дверями и окнами могут быть 2 x 6 с заклепками над ними или полной шириной 2 x 10. Тем не менее, для создания ширины жатки, соответствующей ширине стойки, используются 3/8-дюймовые фанерные распорки.

Обычно используются какие-то распорки. Тип и количество зависят от правил кода и конструкции сборки. Один из методов состоит в том, чтобы впустить в шпильки ветровые или ураганные связи 1 × 4. Измерьте расстояние от угла до угла построенной стены, затем измерьте противоположные углы и убедитесь, что стена квадратная.

После того, как шпильки будут на месте, вставьте рамку в дверные и оконные проемы, а затем добавьте заголовки. Заголовки могут быть созданы на всю ширину, используя 2 на 10, или они могут быть созданы, используя заливку 2 на 6 над ними с помощью гвоздей.Традиционные коллекторы создаются путем прибивания 3/8-дюймовых фанерных прокладок между досками коллекторов для создания такой же толщины коллекторов, как ширина стоек 3-1 / 2 дюйма. Заголовки поддерживаются шпильками триммера для создания двойных шпилек в отверстиях. Шпильки Cripple крепятся между триммерами под дверными и оконными проемами и разнесены так, чтобы соответствовать другим стойкам на тех же 16- или 24-дюймовых центрах.

Установите распорку и отметьте на стойках стены. Затем распилили каждую сторону выреза.

Завершите вырез стамеской.

Пневматический гвоздодер может сэкономить время, если у вас есть электричество на площадке. Если нет электричества, вы можете использовать беспроводную модель, такую ​​как Paslode. Несколько лет назад моя дочь помогала строить здание, и она ни разу не «размахивала молотком». Используя гвоздезабиватель с воздушным каркасом, у нее не было проблем, и мы завершили строительство в короткие сроки.

Квадрат рамы

В некоторых случаях стены возводятся без дополнительных распорок, с использованием фанеры или OSB-обшивки по углам для скрепления и квадратного сечения секции стены.А в некоторых случаях обшивка каркаса стены наносится перед возведением стены. В любом случае секция стены сначала возводится в квадрат путем измерения по диагонали от угла к углу, затем от противоположного угла к углу и смещения секции стены для создания равного размера и прямоугольной стены. Также можно использовать большой деревянный треугольник под углом 90 градусов. Затем устанавливается временная скоба, чтобы удерживать квадрат стены.

Во многих случаях к стенам добавляются ураганные ограждения. Он состоит из покупных металлических полос или полосок 1 на 4, установленных по диагонали через стену и прорезанных по внешним краям полос 2 на 4.Прикрепив подошву и верхнюю пластину к стойкам, снова используйте рулетку, чтобы измерить по диагонали от угла к углу и выровнять стену. Временно закрепите ураганные распорки на месте и отметьте места разрезов. Используйте пилу, чтобы прорезать выемки, а затем удалите материал между метками пилы с помощью стамески. Закрепите распорку двумя гвоздями 8d на каждой стойке, а затем отрежьте концы распорки заподлицо с краями пластины. (Убедитесь, что вы сверились с местными нормативами в отношении распорок распорок в вашем регионе.)

Построив стену, наклоните ее на место. Это займет два человека даже на небольшой стене.

Забейте 2 х 4 колья в землю и закрепите стену на месте, убедившись, что она закреплена вертикально. Постройте противоположную стену, возведите и закрепите ее на месте.

Поднимая стены

Возвести стену довольно просто, но даже небольшие стены лучше всего возводить как минимум двумя людьми. На черновом полу возвести проще, чем на плите.Просто сдвиньте стену ближе к краю и наклоните ее вверх. Мне нравится использовать временные стопорные блоки 2 на 4, прикрепленные к внешним краям балок и коллекторов, чтобы стена не соскользнула, когда вы ее поднимаете. Если вы устанавливаете стену на бетонную плиту, сдвиньте ее к анкерным болтам, тогда вам придется поднять стену и установить ее на анкерные болты. Опять же, это работа как минимум двух человек, даже для короткой стены.

Если длинные стены должны быть построены секциями, сделайте стык на стойке.

Подняв стену, забейте в землю стойки 2 на 4 и обеспечьте временные опоры, прикрепленные к стойкам и стойкам стены. Дуплексные гвозди, используемые для строительства фундамента, хороши для этого шага, поскольку их легче вытащить позже. Перед закреплением распорок убедитесь, что стена ровная и правильно расположена. При установке на плиту закрепите подошву на месте с помощью шайб и гаек над подошвой и анкерными болтами. Если на фундаменте / полу, прибейте подошву к основанию пола и к балкам перекрытия и коллекторам.Если стена должна быть построена секциями, построить следующую секцию, установить ее, закрепить на месте и прикрепить к ранее возведенной стене. Обратите внимание, что стыки стен всегда находятся на стойке.

Постройте торцевые стены так, чтобы они поместились между боковыми стенками, установите и скрепите их.

Убедившись, что все углы расположены по отвесу, прикрепите концевые шпильки торцевой стенки к торцевым шпилькам боковой стенки.

Постройте, возведите и закрепите на месте противоположную стену таким же образом.Затем постройте стену между двумя стоящими стенами. Эта стена измеряется так, чтобы она умещалась между ранее возведенными стенами, измеряя по низу. Постройте и возведите противоположную торцевую стену таким же образом. На этих стенах начните с стоек на каждом конце, а затем измерьте стойки «по центру», добавив размер стоек 2 на 4 или 2 на 6 штук на ранее возведенных стенах. Как и в других стенах, проемы обрамляются таким же образом и крепятся. В любом случае эти стены возводятся между двумя соседними стенами, устанавливаются водопроводом и затем крепятся к внешним стойкам на двух смежных стенах.Закрепите центральную секцию, чтобы она не прогибалась или сгибалась.

Если здание не прямоугольное или квадратное, а имеет пристройки, постройте эти стены, соединяя их по углам, опять же в основном создавая две «стороны», а затем возводя концы, чтобы соединить противоположные стены вместе. Верхние части стен в углах и стыках секций стены соединяются путем прибивания второй верхней пластины к верхней пластине, пересекая все стыки, чтобы надежно связать их вместе.Эта вторая верхняя пластина создает окончательную высоту стандартной 8-футовой стены.

Вырежьте и снимите подошву подошвы между дверными проемами.

Внутренние стены, соединяющие внешние или другие внутренние стены, также нуждаются в блокировке углов.

С помощью ручной пилы вырежьте и снимите часть подошвы в нижней части каждого дверного проема. Угловые блоки добавлены в углы, чтобы обеспечить квадратный угол для установки внутренних покрытий стен.Это можно сделать несколькими способами, как показано на схемах. Внутренние стены обрамляются, возводятся и закрепляются на месте таким же образом, опять же с использованием второй верхней пластины, чтобы связать их вместе и с внешними стенами. Угловая блокировка необходима на каждом углу внутренней стены, чтобы обеспечить крепление облицовки внутренних стен. После возведения стен можно приступать к установке потолочных балок поверх стен. При создании второго этажа в стиле платформы вы просто повторяете весь процесс. Снова возводим пол поверх стен, затем возводим и возводим стены второго этажа.

Блокировка углов необходима для создания углов для внутренних покрытий стен.

Детали рамы

Детали каркаса, добавленные при возведении стен, облегчат завершение отделки здания. Например, вы можете добавить стеновую подкладку к любым входным областям ванны и смесителя, а также к расположению настенных приборов. Это упростит установку всего этого, и это легче сделать во время строительства стены, чем после того, как стены будут возведены.Вы также можете добавить блокировку, чтобы поддержать ванны. Некоторые строители прикрепляют дополнительные короткие блоки в каждом углу у пола, чтобы обеспечить лучшую поддержку для крепления плинтусов на месте. Это позволяет вам прибивать плинтусы дальше от их концов и предотвращать расщепление концов. Перемычка может быть установлена ​​в полу между швами во время строительства, чтобы создать пол лучшего качества и «менее скрипучий».

Детали каркаса могут облегчить завершение отделки здания. Опоры для ванн могут поддерживать края ванн.

Короткие угловые блоки на каждом углу облегчают установку плинтусов.

Обрамление здания не должно быть сложной задачей, если вы будете делать это шаг за шагом, следовать планам и правилам и начинать с простого.


Рекомендуемые статьи

Как построить А-образную раму

Одной из самых прочных конструкций является А-образная рама, каркас которой состоит просто из ряда треугольников. Основания треугольников — это балки, поддерживающие пол, а стороны — стропила, удерживающие совмещенные стены и крышу.Простота конструкции и сравнительно низкая стоимость делают его популярным выбором для загородных домиков или автономных домов. Его основой может служить любой стиль фундамента.

Планирование вашей А-образной рамы

Самая распространенная форма — равносторонняя — балки и балки одинаковой длины расположены под углом 60 градусов друг к другу. Однако вы можете использовать разные углы для изменения формы (см. «Общие углы между перекрытиями и стропилами» ниже). А-образную раму можно построить практически любого размера, просто варьируя количество треугольников и их размеры, но кабина со спальным чердаком должна иметь стропила длиной не менее 20 футов, чтобы обеспечить достаточное пространство для головы на обоих этажах.Для небольшой конструкции, подобной описанной здесь, три человека могут поднять собранные треугольники на место без помощи специального оборудования. Конструкция со стропилами более 24 футов может оказаться слишком громоздкой для команды любителей. Обрамляйте двери и окна в торцевых стенах. Для большой А-образной рамы запланируйте много окон, чтобы интерьер не был слишком темным.

Инструменты для А-образной рамы

  • Отвертка
  • Циркулярная пила
  • С-образные зажимы
  • Электродрель
  • Молот
  • Уровень плотника
  • Плотницкая площадь
  • Отвес
  • Гаечный ключ
  • Сабельная пила

Материалы А-образной рамы

  • 1 на 2, 2 на 4
  • 2 на 6, 2 на 8
  • Обработанные давлением 2 на 6, 2 на 10, 4 на 4
  • Фанера для наружных работ (3/4 дюйма)
  • Клей для дерева
  • Обычные гвозди (2 дюйма, 2 1/2 дюйма, 3 1/2 дюйма)
  • Гвозди обычные оцинкованные (2 1/2 дюйма, 3 дюйма, 3 1/2 дюйма)
  • Гвозди с кольцевой стойкой (2 1/2 дюйма)
  • Винты для дерева (1 3/4 дюйма No.8)
  • Кровельные материалы
  • Болты с квадратным подголовком (5/8 дюйма на 6 дюймов; 1/2 дюйма на 4 дюйма, 6 дюймов)
  • Стяжные винты (1/2 дюйма на 4 дюйма)
  • Анкеры и гвозди универсальные и обрамляющие
  • Лестница деревянная
  • Бетонная смесь

Анатомия А-образной рамы

Эта равносторонняя А-образная рама с шириной 20 футов с каждой стороны опирается на тройные балки размером 2 на 10, обработанные давлением, поддерживаемые опорами из кирпичных блоков. Треугольники, расположенные на расстоянии 24 дюймов друг от друга, образованы стропилами 2 на 8, соединенными в вершинах фанерными косынками и зажатыми внизу парами обработанных давлением балок 2 на 6.(Для кабины большего размера, чем эта конструкция, потребуется брус для каркаса соответственно большего размера.) На торцевых стенах и под спальным чердаком между стропилами крепятся горизонтальные воротниковые балки размером 2 на 6. Стропила торцевых стен удвоены, чтобы обеспечить ровную поверхность для крепления гвоздей для внешней обшивки. Спальный чердак, к которому ведет лестница, обрамлен перилами, прикрепленными к столбам и стропилам. Коленные перегородки по бокам кабины обеспечивают скрытые места для хранения вещей. Палуба опирается на балки размером 2 на 6, расстояние между которыми составляет 16 дюймов.Столбы для перил крепятся к балкам настила. Лестница установлена ​​на бетонных основаниях и крепится к настилу металлическими анкерами. Вся открытая древесина — это пиломатериалы, обработанные под давлением. Показана кровля из битумной черепицы.

Угол между перекрытиями и стропилами общий

(Длина стропил, длина балки, угол стропила / балки, угол стропила / стропила)


16 футов, 12 футов, 68 градусов, 22 градусов
16 футов, 14 футов, 64,1 градуса, 26 градусов
16 футов, 16 футов, 60 градусов, 30 градусов
20 футов, 12 футов, 72.5 градусов, 17,5 градусов
20 футов, 14 футов, 69,5 градусов, 20,5 градусов
20 футов, 16 футов, 66,4 градусов, 23,6 градусов
20 футов, 20 футов, 60 градусов, 30 градусов

Резка А-образных балок и стропил

  1. Чтобы быстро разрезать балки и стропила, сделайте приспособление для каждого разрезаемого угла.
  2. Отметьте обрезную доску под углом балок или стропил и положите ее на рабочую поверхность.
  3. Поместите по 2 на 4 с каждой стороны доски и закрепите их винтами.
  4. Совместите 1 на 2 с меткой и прикрутите его к 2 на 4 в качестве направляющей для резки.
  5. Проведите циркулярной пилой по направляющей, прорезав пропил через все три доски.
  6. Удалите обрезную доску и замените ее балкой или стропильной балкой с размеченной длиной.
  7. Совместите метку с пропилом и отрежьте доску.
  8. Обрежьте другой конец так, чтобы оба среза были под углом к ​​середине.

Сборка треугольников А-образной рамы

  1. Зажмите концы двух балок вокруг основания стропил, совместив концы и края досок, и просверлите отверстие диаметром 5/8 дюйма в трех слоях.
  2. Скрепите доски вместе с помощью болта с квадратным подголовком 5/8 на 6 дюймов, шайбы и гайки.
  3. Таким же образом прикрепите противоположные концы балок к основанию другого стропила.
  4. Из 3/4-дюймовой фанеры для наружных работ вырежьте две треугольные косынки под тем же углом, что и у А-образной рамы.
  5. Соедините верхние концы стропил вместе и закрепите косынки с каждой стороны шва с помощью столярного клея и 1 3/4 дюйма шурупов № 8.
  6. Добавьте второй болт с квадратным подголовком к каждому стыку балки и стропила.
  7. Соберите оставшиеся треугольники таким же образом, но прикрепите косынки только к одной стороне каждого торцевого треугольника.
  8. Оставляя высоту не менее 7 футов, отметьте оба стропила каждого треугольника на торцевых стенах и под чердаком для балок воротников. Для каждого треугольника вырежьте две опорные балки, чтобы они поместились между внешними краями стропил, а затем закрепите их болтами, как вы делали балки.
  9. Отрежьте распорки 1 на 2 по ширине балки и закрепите их 2-дюймовыми общими гвоздями между всеми парами балок балок и воротниковых балок с интервалом в 2 фута.
  10. Удвойте стропила концевых треугольников: отрежьте четыре куска стропильного бруса — два, чтобы поместиться между балками и воротником, и два — между балками и пиками стропил, и прибейте их к внешней стороне стропил гвоздями диаметром 2 1/2 дюйма. .

Возведение треугольников А-образной рамы

  1. Отметьте места треугольников на балках с интервалом в 2 фута.
  2. Струпья от гвоздей — 1 фут длиной 2 на 4 — на внутренней стороне внешних балок с каждой стороны меток для переднего торцевого треугольника.
  3. С помощью пары помощников поднимите и поместите концевой треугольник на балке между струпьями.
  4. Прикрепите треугольник по вертикали и закрепите его двумя гвоздями размером 2 на 4, прибитыми по диагонали между стропилами и внешними балками так, чтобы верх каждой распорки находился на расстоянии не менее 4 1/2 футов от основания стропил.
  5. Поместите и прикрепите оставшиеся треугольники таким же образом, закрепив их гвоздями 1 на 2 с каждой стороны соседнего треугольника.
  6. Когда все треугольники закреплены, удалите корки и прикрепите треугольники к балкам, установив многоцелевой каркасный анкер с каждой стороны каждой балки.В районе с сильным ветром используйте ураганные стяжки. Прибейте нижние уголки треугольников к балкам.
  7. Обшить внешнюю часть каркаса, укладывая настил для встряхивания, или панели 4 на 8 из 5/8-дюймовой фанеры для наружных работ для металлической кровли или битумной черепицы. Работайте снизу вверх, закрепляя оболочку общими гвоздями на 2 1/2 дюйма. Оставьте зазор 1/8 дюйма вокруг панелей и расположите стыки в шахматном порядке. После того, как вы уложите нижний ряд панелей, снимите распорку.
  8. Покройте пол фанерой.

Последние штрихи

Если А-образная рама включает чердак, обеспечьте его лестницей или лестницей и прочными перилами. Положите колоду, если вы ее строите, на тот же фундамент, что и основная конструкция, и окружите ее перилами. Купите палубные лестницы в строительном центре или соорудите их на месте. Во время строительства установите изоляцию между балками пола, стропилами и стойками торцевых стен.


Перепечатано с разрешения Cabins & Cottages , опубликовано Fox Chapel Publishing, 2011.


Первоначально опубликовано: 25 ноября 2011 г.

Схемы и методы каркаса дома

Экспертные схемы двух основных типов деревянных каркасных конструкций для стен и крыш домов

Для создания каркаса дома используются два основных метода: конструкция платформы и баллон-каркасная конструкция. Конструкция платформы гораздо более распространена, чем конструкция из воздушных шаров, хотя конструкция из воздушных шаров использовалась во многих двухэтажных домах до 1930 года.

Конструкция платформы

В конструкции платформы с рамой, показанной ниже, стены располагаются поверх чернового пола. Многоэтажные дома строятся на одном уровне за раз, причем каждый этаж обеспечивает платформу для строительства следующей серии стен. Каркас дома-платформы — Стеновые стойки простираются от пола до потолка для каждого отдельного этажа. Как показано ниже, шпильки проходят на всю высоту от грязевого порога до верхней плиты, но не более 20 футов.Этот метод был популярен до 1930-х годов и до сих пор иногда используется для лепных и других каменных стен, двухэтажных домов, потому что такие конструкции сжимаются и оседают более равномерно, чем конструкции платформ.

Но возведение баллонного каркаса опаснее из-за его веса и высоты, а требуемые длинные прямые стенные шпильки становятся все дороже и труднее найти. Каркас воздушного шара — Стеновые балки проходят во всю высоту здания.

Стена- Расположение стоек

Как для платформы, так и для баллонного каркаса стойки стен, а также потолочные и напольные балки располагаются через каждые 16 или 24 дюйма, измеренные от центра к центру.Эти стандартизированные компоновки приводят к минимальному сокращению и отходам материалов для пола, потолка и стен. Обычный каркас стеновых каркасов — стеновые стойки расположены на расстоянии 16 дюймов или 24 дюйма от центра к центру.

В большинстве старых домов стены размером 2 на 4. шпильки, расположенные на расстоянии 16 дюймов по центру; во многих новых домах есть стенные стойки 2 на 6, 16 или 24 дюйма по центру, чтобы сделать внешние стены более прочными и создать большую полость для изоляции стен. Дополнительные сведения об обрамлении стен см. В разделе «Как построить внутреннюю стену».

Обшивка стен

Обшивка внешней стены добавляет конструкции жесткости и обеспечивает плоское основание для облицовки сайдингом, штукатуркой, кирпичом, камнем и другой отделкой наружных стен.В старых домах обшивают диагональной доской — доски толщиной 1/2 дюйма прибиты по диагонали. В большинстве новых домов используется фанерная или аналогичная обшивка из композитных панелей. Подробнее об этом см. Обшивка внешних стен.

Каркас и обшивка крыши

Каркас крыши может быть довольно сложным в зависимости от сложности конструкции крыши. Ниже представлен каркас для двускатной крыши.

Наружная обшивка крыши служит для кровельных материалов тем же целям, что и обшивка стен для стен.Самая современная кровля — это фанера или плиты из ориентированно-стружечных плит (OSB); деревянная обшивка с промежутками — обычное дело для крыш из гонтовой черепицы. Для получения дополнительной информации см. Основы конструкции крыши. Типичный каркас крыши — это остроконечная вальмовая крыша с одним двускатным концом и слуховым окном.

Получите предварительно проверенного местного подрядчика по возведению каркаса дома

О Доне Вандерворте

Дон Вандерворт развил свой опыт Более 30 лет работал редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Каркас дома: советы, идеи и материалы

Каркас — это каркас дома. Если каркас прочный, он обеспечивает необходимую поддержку для всего, что следует за ним. Но если он слабый, никакая дорогая отделка не скроет недостатки: эти идеально оштукатуренные стены начнут трескаться каждый раз, когда хлопнет дверь, гранитные столешницы будут постепенно выпадать из уровня, а полы из дубового дуба будут подпрыгивать и скрипеть, как ржавая пружина.

«Сокращение рамок — самая большая ошибка, которую вы можете сделать, — говорит Том Сильва, генеральный подрядчик This Old House , — хотя может пройти четыре или пять лет, прежде чем начнут проявляться провисание, подпрыгивание и движение. »

Хотя основы современного каркаса стен с каркасом не сильно изменились за последние 25 лет, инструменты и материалы, безусловно, изменились. Пневматические пистолеты для гвоздей, которые были новинкой до середины 1970-х годов, ускорили процесс сборки; пиломатериалы постепенно вытесняют пиломатериалы, а металлические соединители теперь обычно используются для повышения жесткости и прочности.

Но Том предупреждает, что инструменты и материалы сами по себе не гарантируют прочный каркас дома. Они должны находиться в руках опытных плотников, которые знают, как ими пользоваться. «Они построят его правильно с первого раза, — говорит Том, — так что потом вы не пожалеете». Чтобы узнать, как Том строит дом, читайте дальше.

Каркасы домов могут быть сделаны из толстых столбов и балок (самый старый способ обрамления) или из очень длинных шпилек (каркасы воздушных шаров викторианской эпохи). Но Том Сильва обычно обрамляет одноэтажные «платформы», состоящие из стен с гвоздями высотой 8 или 9 футов, опирающихся на обшитый фанерой черный пол.Каждая история оформляется поверх предыдущей, пока не пришло время поставить крышу.

Схема ограждения дома

Иллюстрация Яна Ворпола

Советы по обрамлению дома

Гвозди
  • Используйте гвозди подходящего размера. Коды определяют длину, обхват и количество гвоздей в критических стыках.
  • Не перегружайте. Головка гвоздя, вонзившаяся слишком глубоко в дерево, не выдерживает своего полного веса.

Рамки
  • Пространство последовательно . Размещение балок, стоек и стропил на расстоянии 16 дюймов друг от друга обеспечивает прочную поддержку концов панелей.
  • Используйте сухую древесину. Пиломатериал с штамповкой «S-сухой» или «KD» (сушеный в печи) с меньшей вероятностью деформируется и перекручивается.
  • Держите дерево сухим. Блоки штабелируют над землей и накрывают брезентом.

Обшивка
  • Используйте фанерные зажимы на крышных и стеновых панелях. 1/8 дюйма зазор, который они создают между листами, предотвращает коробление.
  • Положите листы перпендикулярно обрамлению. Повышает общую прочность и жесткость.
  • Приклейте и закрепите. Клеи могут улучшить прочность склейки на треть.

Идеи каркаса от TOH Project Houses

Фото Брайана Уайлдера

Металлические вешалки и галстуки

Обеспокоенность по поводу слабости гвоздевых соединений, особенно в регионах, подверженных землетрясениям и ураганам, сделала металлические ремни и стяжки незаменимыми в кодовых книгах и на сегодняшних рабочих площадках, даже там, где такие стихийные бедствия происходят редко.

Существуют сотни различных типов фурнитуры из оцинкованной стали, от балочных подвесок до ураганных ремней, и почти каждый месяц на рынке появляются новые. В каждом соединителе используется больше гвоздей, чем в «старомодном» соединении, потому что каждое отверстие в соединителе необходимо заполнить.

Но с правильным пистолетом для гвоздей скорость установки почти не снижается. Примечание: используйте только гвозди, указанные производителем — без замены!

Легкие балки

Двутавровая балка состоит из «полотна» из высококачественной OSB (ориентированно-стружечной плиты), склеенной между двумя горизонтальными «полками» из обычного пиломатериала или LVL (клееного бруса).Он такой же прочный, как двукратный распил такой же ширины, но весит вдвое меньше, и его длина составляет до 60 футов.

Лучше всего то, что отверстия для водопровода и воздуховода можно прорезать в полотне (с заданными размерами и интервалами) без нарушения структурной целостности. TOH впервые применила двутавровые балки при строительстве амбара 1989 года в Конкорде, штат Массачусетс, и Том использует их с тех пор.

Спроектированные балки Балки

LVL состоят из шпона, склеенного под действием тепла и давления.Все фанеры ориентированы точно в одном и том же продольном направлении, что делает LVL почти на 20 процентов более жесткими, чем обычные пиломатериалы.

Хотя LVL обычно используются в качестве коньковых балок и коньков над окнами и дверными проемами, Том также использовал их в качестве балок, стропил и стрингеров лестниц — везде, где ему нужна максимальная производительность на минимальном пространстве. Они тяжелые, но Тому они нравятся, потому что они прочны, как сталь, но он может разрезать их обычной пилой.

Новые технологии для обрамления будущего

Пенные клеи

Новые клеи на вспененной основе обладают превосходной адгезивной способностью полиуретана, и их легко нанести, просто нажав на спусковой крючок.Более того, одна банка пены содержит эквивалент 15 тюбиков клея старого образца.

Крепкий гвоздь

Гвоздь для обшивки Sheather-Plus в два раза выдерживает подъемную силу, чем стандартные гвозди с гладким стержнем, благодаря кольцевидному стержню, увеличенной головке и цементному покрытию, которое действует как смазка, ускоряя гвоздь в исходное положение, а затем сцепляясь с деревом. .

Шипы Super

Клееный брус — куски древесины, склеенные под давлением до размеров стандартных 2х4 или 2х6 (вставка), не имеют дефектов, не деформируются и не деформируются, а их длина может достигать 22 футов, что немыслимо. в настоящее время в пиломатериалах.

Фото Колина Смита

Где найти

Строительный пиломатериал:

Балка двутавровая, балка G-P Lam LVL

Georgia Pacific Corp.

Атланта, Джорджия

www.gp.com

Аккумуляторный гвоздезабиватель:

Модель IMTC

Паслоде

800-682-3428

www.paslode.com

Вешалки и стяжки металлические:

Simpson Strong-tie Co.

Дублин, CA

800-999-5099

www.strongtie.com

Пенный клей:

Пурпур

Todal Products, Inc.

Натик, Массачусетс

508-651-3818

Шипы Super:

TrusJoint

Weyerhaeuser

800-628-3997

www.trusjoist.com

Крепкие гвозди:

Sheather plus

Бостич

800-556-6696

www.stanleybostitch.com

крошечных домиков с А-образной рамой: как построить + бесплатные планы крохотных домиков с А-образной рамой

Готовы построить крошечный дом в форме буквы А? Я изложил здесь инструменты и рекомендации, которые помогут вам спланировать масштабную сборку. Небольшой дом, хижина или крошечный дом с А-образной рамой — хороший способ для начинающих строителей учиться на ходу. Форма А-образной рамы — это простой дизайн, и если вы решите строить из набора, процесс может быть еще проще.

Конечно, есть много готовых вариантов, но если вы надеетесь сэкономить деньги и сделайте сам, это отличный вариант.А-образные рамки также делают красивые дома для отдыха, вспомогательные офисы, студии или комнаты для гостей. Посмотрите это видео, чтобы узнать больше о том, что нужно, чтобы построить крошечный дом в форме буквы А.

Сколько времени нужно, чтобы построить А-образную раму? Сколько будет стоить ваша А-образная рама? Все зависит от простоты конструкции, вашего опыта и материалов. Простой сарай с А-образной рамой или место для кемпинга может занять всего день или два и стоить менее 5000 долларов. Создание более надежной конструкции может занять недели или месяцы и стоить на тысячи долларов дороже.

Общие инструменты для создания А-образной рамы

Вы можете построить крошечный дом с А-образной рамой, используя довольно простой набор инструментов, но, возможно, вы захотите приобрести несколько трудосберегающих. Если вы начинаете с нуля, планируйте потратить около 1500 долларов на все, что вам нужно.

Хотя вы можете пойти посередине или купить подержанные инструменты для многих из них, есть несколько инструментов, которые я бы купил совершенно новыми и подумал о том, чтобы немного доплатить за более дорогие версии. Первый — ударный шуруповерт и дрель с четырьмя батареями — это инструмент, который вы используете тонну, и на это я бы выделил от 300 до 400 долларов.Вы не хотите удешевлять или покупать бывшие в употреблении, особенно когда речь идет о батареях.

Я бы также немного разорился и купил базовый 6-галлонный компрессор с гвоздезабивателем для шлифовки, гвоздезабивателем для отделки и гвоздезабивателем для обрамления. Хотя вы, безусловно, можете использовать для этого молоток, вы будете двигаться намного быстрее и сэкономите много энергии, если у вас есть набор инструментов с пневматическим приводом. Обычно вы можете получить компрессор со шлангом и двумя пистолетами для гвоздей меньшего размера примерно за 350 долларов, а гвоздезабиватель для обрамления (я бы подумал, использовался для этого) за 100–250 долларов.

Последнее, на что я бы потратился, — это хороший уровень и, возможно, лазерный уровень тоже. Удешевление этих вещей только навредит вам позже, так как убедитесь, что все ровно и ровно.

Расчетная полезная площадь пола на А-образной раме

Сколько места у вас будет в вашем крошечном домике в форме буквы А? Всегда лучше рассчитать необходимое пространство, прежде чем начинать строительство. Также важно, чтобы вы знали строительные нормы и правила в вашем районе, чтобы вы могли получить соответствующие разрешения и убедиться, что размеры соответствуют нормам.С А-образной рамой самый большой вопрос — это полезная площадь пола. Используйте приведенную ниже сетку, чтобы помочь вам измерить и спланировать.

Размер Отпечаток стопы Полезная площадь / фут
8 ′ x 8 ′ 64 кв / фут 10 кв / фут
10 ′ x 10 ′ 100 кв / фут 40 кв / фут
12 ′ x 12 ′ 144 кв / фут 60 кв / фут
14 ′ x 14 ′ 256 кв / фут 144 кв / фут
16 ′ x 16 ′ 324 кв / фут 198 кв / фут
18 ′ x 18 ′ 400 кв / фут 260 кв / фут
20 ′ x 20 ′ 400 кв / фут 260 кв / фут
22 ′ x 22 ′ 484 кв / фут 330 кв / фут
24 ′ x 24 ′ 576 кв / фут 408 кв / фут
Размер Отпечаток стопы Полезная площадь / фут
26 ′ x 26 ′ 676 кв / фут 494 кв / фут
28 ′ x 28 ′ 784 кв / фут 588 кв / фут
30 ′ x 30 ′ 900 кв / фут 690 кв / фут
32 ′ x 32 ′ 1,024 кв / фут 800 кв / фут
34 ′ x 34 ′ 1156 кв / фут 918 кв / фут
36 ′ x 36 ′ 1296 кв / фут 1044 кв / фут
38 ′ x 38 ′ 1444 кв / фут 1178 кв / фут
40 ′ x 40 ′ 1600 кв / фут 1320 кв / фут
42 ′ x 42 ′ 1764 кв / фут 1470 кв / фут

Таблица внутренней высоты А-образной рамы

Какой высоты будет ваша А-образная рама? Размер напольного покрытия определяет угол наклона крыши (определяющий вашу внутреннюю высоту).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
