Индивидуальный малоэтажный жилой дом — презентация онлайн

1.

Тема : «Индивидуальный малоэтажный жилой дом»Подготовила: Ахмедина А.
15-04гр.
2018г.

2. Вводная беседа: «Проектирование малоэтажного жилища»

Малоэтажное жилище – это
разнообразные типы жилых
домов, которые возводятся в
сельской
местности,
в
поселках городского типа, в
небольших
городах,
в
пригородах больших городов.
Среди них дом на одну семью
с приусадебным участком
занимает особое место, т.к. он
наилучшим
образом
удовлетворяет
потребности
жителей этих населенных
мест.

3. I. Типы малоэтажных жилых домов

• Малоэтажный жилой дом –
первичный элемент системы
жилища.
• Малоэтажные жилые здания
характеризуются весьма широкой
типологией, учитывающей национальные и региональные
традиции,
наличие земельного участка и
возможность ведения на нем
хозяйственный деятельности,
большую, как правило, общую и
жилую площадь,
существенную индивидуализацию
проектных и планировочных
решений, формирующиеся уровни
социального положения владельцев
малоэтажных домов, различные
формы организации их
строительства,
возможность
многофункциональности

4.

2. Основные требования и факторы, влияющие на проектирование жилищаПри разработке проекта
следует учитывать комплекс
функциональных, нормативных и
конструктивных требований к
организации жилой среды.
В первую очередь
необходимо выбрать конкретный
природно-климатический район и
в этих определенных
ситуационных условиях создать
наиболее подходящий,
гармонирующий проект жилья.
Для территории Казахстана
наиболее распространенной зоной
климатического районирования
являются зона III группы
(частично II и IV).

5. 2. Основные требования и факторы, влияющие на проектирование жилища (продолжение)

2. Основные требования и факторы, влияющие на
проектирование жилища (продолжение)
Типы и формы жилых домов определяются социально-экономическими
условиями общества и природно-климатическими особенностями
данного района.
Можно выделить 3 основные группы факторов, влияющих на
формирование
жилища:
ПРИРОДНЫЕ;
СОЦИАЛЬНЫЕ;
и
ТЕХНИЧЕСКИЕ.
К ПРИРОДНЫМ – относятся географическое положение, климат,
элементы внешней среды Рельеф местности, перепады температуры,
количество осадков, преобладающие ветры и др.
СОЦИАЛЬНЫЕ ФАКТОРЫ – это особенности производственной
деятельности и быта населения, социально-демографическая структура,
характер процессов жизнедеятельности (образ жизни).
ТЕХНИЧЕСКИЕ ФАКТОРЫ – определяют экономические и
производственные возможности создания и оборудования жилища
(учитывая учебный характер проектирования, предлагается полное
инженерное обеспечение на основе централизованных сетей холодного и
горячего водоснабжения, отопления и вентиляции. Конструктивное
решение и способ строительства должны определяться основными
тенденциями современных технологий).

6. 3. Благоприятная ориентация для отдельных помещений

7. 4. Функциональное зонирование, структура индивидуального жилого дома

Функционально планировочная структура – четкое
выявление в планировке дома соответствующих зон
(индивидуальной и коллективной).
Проектирование помещений сводится к компоновке
необходимых функциональных зон на плане жилого
дома. «День-ночь» — наиболее распространенный вид
функционального зонирования.

8. Схема функциональных связей помещений жилого дома.

Зона дневного пребывания
Зона обслуживания
и удовлетворения
физиологических
потребностей
Зона коллективного
пользования,
внутрисемейного
общения
Рабочая зона,
профессиональная
и любительская
деятельность
прихожая
общая комната
кабинет
столовая
холл, библиотека
коридор
кухня
хозпомещения
санузел
помещение
для любительских занятий

9. Схема функциональных связей помещений жилого дома.

Зона ночного пребывания
Зона родителей
Зона детей,
воспитания и обучения
спальня
спальни
санузел
игровая
гардеробная

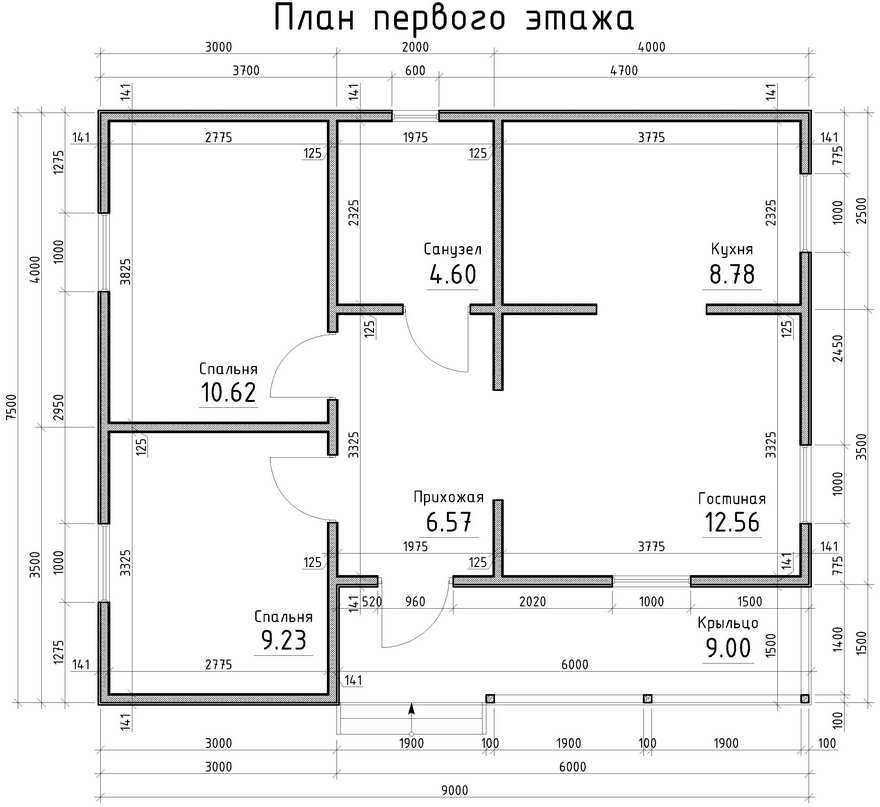

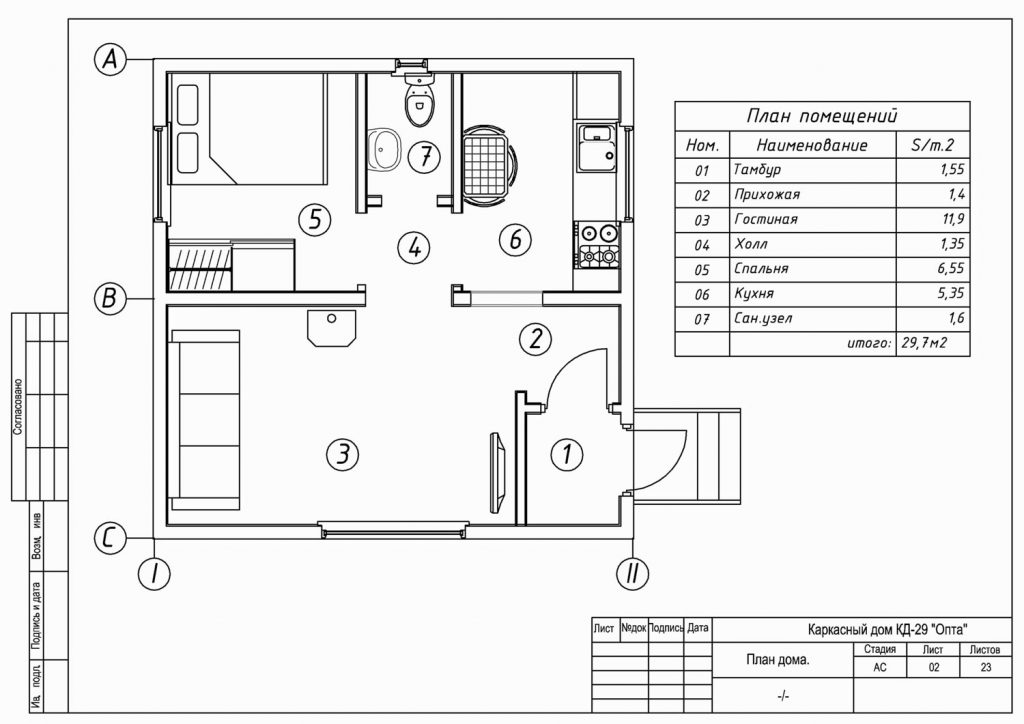

10. 5. Состав помещений, их габариты и функциональное назначение.

Основные группы помещений малоэтажного
индивидуального дома:
Жилые помещения: гостиная, спальная комната,
комната для занятии, кабинет, детская, столовая.
Помещения личной гигиены: ванная, душевая,
санузел, бассейн и т.п.
Хозяйственные помещения: кухня, кухня-столовая,
помещение для хоз.работ, гараж, постирочная.
Коммуникационные помещения: передняя, холл,
тамбур, коридор и т.п.
Помещения для размещения и хранения вещей:
кладовые, гардеробные, встроенные шкафы.
Приквартирные летние помещения: лоджии,
террасы, балконы и т.п.
Жилые комнаты
Жилые комнаты должны быть непроходными и иметь естественное
освещение. Пропорции комнат, т.е. отношение ширины к длине, находится
в пределах от 1:1 до 1:1,5; рекомендуемая высота жилых комнат от 2,8м.
Общая комната (гостиная) –
функциональный и
композиционный центр
квартиры, из чего следует, что
важным фактором, влияющим на
конфигурацию, размеры
помещений и здания в целом,
является положение общей
комнаты в плане дома. Высота
общей комнаты может быть
увеличенной и даже переменной.

12. Спальные комнаты

Спальные комнаты – совместно с общей комнатой, являются жилыми
помещениями, определяющими размер дома и его планировочную схему.
Спальные комнаты могут быть на одного или двух человек. Минимальная
площадь спальни на одного человека – 10 м2, на двоих 14 м2;
рекомендуемая высота спален – 2,8-3,0 м. При размещении спален в
мансардном этаже высота стены до скоса потолка должна быть не менее
1,6м.

Кухня является рабочим местом квартиры, помещением, в котором
проводят много времени. Часто кухня, одновременно являющаяся
столовой — место встречи всей семьи.
Кухню лучше ориентировать на
северо-восток или северо-запад.
Она должна иметь связь с
подвалом и садом. Желательно
иметь визуальную связь с
садовой калиткой, дверью дома,
площадкой, где играют дети, и
террасой.
Кухня должна иметь хорошую
связь с прихожей, столовой и
помещением для домашних
работ.

14. Санитарные узлы

Санитарные узлы в проектах жилых
домов встречаются трех типов:
совмещенный, раздельный и
«гостевой». Минимальный размер
туалетной комнаты – 1,2 х 1,5 м,
ванной комнаты – 2 х 2 м. В
проектировании жилых домов в двух
и более уровнях санузлы
устраиваются на каждом этаже.
Постирочная предусматривается в 45 комнатных домах и размещается в
хоз.зоне, вблизи кухни и
хозяйственного входа. Площадь
постирочной – около 4 м2.

15. Гаражи, коммуникации

Гараж бывает отдельным, сблокированным или встроенным в дом.
При этом не разрешается непосредственное примыкание жилых
комнат к гаражу и размещение их над гаражом. Вход в дом из гаража
должен быть организован через тамбур. Размеры гаража
определяются габаритами машин и их количеством, но не менее 3х6 м.
Коммуникации – коридоры,
внутренние лестницы, холлы
для соединения различных
помещений и
функциональных зон дома.
Ширина коридоров должна
быть не менее 1,1 м. Коридор
должен иметь естественное
освещение или освещаться
вторым светом.
Аналоги жилых домов
Деревянный дом
на утесе
Проект архитектурной
студии “Стерджесс
Архитект”, деревянный дом
расположенный на острове
Боуэн Айленд, в Канаде, близ
Вонкувера. Дом расположен
на крутом утесе, в 100
метрах от дома обрыв, под
которым бьет волнами
северная часть Тихого
океана. Дом спроектирован
для семьи, имеющей двоих
детей.
Необычный загородный дом
Задумывались ли вы каким
образом можно жить в
подземном бункере? Сегодня мы
показываем вам, как можно жить
в подземном доме.
Представленный дом расположен
в швейцарской деревне Вальс,
в глубине гор, в месте, где его
достаточно трудно обнаружить.
Вход в дом выполнен в виде
овальной прорези. Большие окна
делают дом заметным. Лестницы
сделаны из камня. Архитектор –
Кристиан Мюллер.
Дом на берегу
Архитектор Татьяна Бильбао спроектировала прекрасный дом на берегу
экзотического пляжа в Мексике. Рай.
Плавучая архитектура — «Ноев ковчег»
В июне 2008г в деревне Никола-
Ленивец под Калугой прошел
архитектурный фестиваль
«Архистояние-2008».
В этом году темой фестиваля стали
“плавающие объекты”. Домаплоты были представлены
российскими (Тотан Кузембаев,
Владимир Плоткин, Александр
Пономарев) и
зарубежными(французское бюро
R&Sie, Сами Ринтал)
архитекторами.
Строение состоит из двух зон, зоны
отдыха и жилой зоны. Интерьер
вполне комфортабельный. Свет в
помещение попадает через круглые
иллюминаторы, что способствует
естественности освещению.
Название: Коттедж у
канала (Monument
Channel Cottage)
Расположение: ДжорджианБей, Онтарио, Канада
Архитекторы: CORE
Architects
Общая площадь: 197 м2
Название: частный дом Sam’s
Creek
Расположение: Бриджхэмптоне,
штат Нью-Йорк
Студия Bates Masi Architects
Общая площадь: 605 м2
Особняк разделен на несколько
блоков. Все блоки соединены
между собой террасами и садом,
для удобства в передвижении
Название: Резиденция Итаи
Расположение: Сантана-ди-Парнаиба, СанПаулу, Бразилия
Архитекторы: Apiacas Arquitos, Brito Antunes
Arquitetura
Строительство: 2013
Общая площадь: 350 м2
Название: Шале Анзер (Chalet Anzere)
Расположение: Анзер, Вале, Швейцария
Архитектура: SeARCH
Строительство: 2015
Общая площадь: 500 м2

32.

БИБЛИОГРАФИЯ
1. Архитектура. Учебник. Т.Г. Маклакова, С.М. Нанасова
и др. – М., Издательство «АСВ», 2004- С. 464.
2. Архитектурное проектирование жилых зданий. Учебник
для ВУЗов.
М.В. Лисициан, В.Л. Пашковский и др.
– М. «Архитектура – С», 2006 – С. 488.
3. Архитектурное проектирование. Учеб. М.И. Тосунова
«Высшая школа», 1968, 368 стр.
4. Строительные нормы и правила. Дома жилые
одноквартирные. СНиП РК — 3.02 – 27 – 2004.
5. Строительные нормы и правила. Жилые здания. СНиП
РК — 3.02 – 43 – 2007.
6. Строительное проектирование. Э. Нойферт Пер. с нем.
— М.; «Стройиздат», 2005,- С. 264.

Цифровая библиотека планов домов | Builders FirstSource

Планы домов под ключ и услуги, которые привлекают больше клиентов, повышают эффективность и снижают затраты на подготовку к строительству.

Узнать больше

ГОТОВЫЕ ПРОЕКТЫ ДЛЯ ЛЮБЫХ ПОТРЕБНОСТЕЙ

Нужны планы для одноразовой сборки? Или, может быть, вы хотите расширить свой портфель планов.

Наша библиотека планов домов предлагает готовые планы домов, подкрепленные комплексным 3D-дизайном, готовыми маркетинговыми материалами, интерактивной визуализацией дома и многим другим.

ВЫБОР ПЛАНА

Выберите один из наших тщательно разработанных планов или доверьтесь талантам нашей команды, чтобы разработать новый план для нужд вашего бизнеса. В любом случае, мы будем использовать наш отраслевой опыт для вас, используя новые технологии, повышающие эффективность строительства, которых раньше не было.

ПОСМОТРЕТЬ ПЛАН, КОТОРЫЙ ВАМ НРАВИТСЯ, НО НУЖЕН НЕКОТОРЫЕ ИЗМЕНЕНИЯ?

Нет проблем! Наша специальная команда проектировщиков готова добавить варианты, фундаменты, архитектурные детали и модификации плана этажа в соответствии с вашими конкретными потребностями.

ПОЛНЫЙ И ГОТОВЫЙ К РАБОЧЕЙ ПЛОЩАДКЕ

Это больше, чем статический 2D-чертеж, каждый план тщательно разрабатывается в сотрудничестве с архитекторами, техниками-проектировщиками, дизайнерами интерьеров, профессиональными строителями и домовладельцами.

Это сочетание опыта обеспечивает полный набор документов и инструментов, которые увеличивают привлечение потенциальных клиентов, сокращают время создания, улучшают взаимодействие с заинтересованными сторонами и повышают прибыльность.

Комплексные наборы планов

3D Моделирование

Визуализация дома

Инструменты маркетинга лонги

Настройка плана

Доступен архитектурный марка *

* Архитектурные штампы плановых сет. При запросе комплектов архитектурных планов с печатью может взиматься дополнительная плата.

КОМПЛЕКСНЫЕ ПЛАНИРОВКИ

• Строительная документация (Архитектурный штамп предоставляется по запросу)
• Внутренние фасады для всех каминов, медийных ниш и других деталей обрамления по мере необходимости
• План крыши
• План электрического этажа (имеется в большинстве наборов планов)

• Обозначения окон и дверей
• Детали основания
• План фундамента
• Каркасный план (по уровням)
• План поперечной стены
• Отчет о соответствии ResCheck

МАРКЕТИНГОВАЯ ПОДДЕРЖКА ПОД КЛЮЧ

Позвольте потенциальным покупателям жилья увидеть больше, пока ваша команда продает больше.

От фотореалистичных 3D-видеопособий до маркетинговых брошюр, созданных специально для вашего бизнеса, наши готовые маркетинговые материалы поддерживают каждый план Builders FirstSource. И самое главное, вы можете предложить покупателям жилья потрясающие визуальные впечатления без дополнительных усилий и затрат с вашей стороны.

УЗНАТЬ БОЛЬШЕ

Просмотрите библиотеку планов и узнайте больше об упрощении следующей сборки.

Покажи мне больше

House Plan Zone, LLC Hattiesburg, MS

Зона плана дома, ООО Хаттисберг, штат Массачусетс | Планы этажей дома

• План дома Джейд Оукс 1479

• План дома Хэтли 1698

• План дома Льюиса 2394

• План дома у озера Шейди 1605-S

Хотите что-то нестандартное? Позвони сейчас! 601 336 3254

Найдите дом своей мечты

Здесь вы можете найти наши красивые планы этажей.

• акадский

  Акадская домашняя архитектура черпает вдохновение у французских иммигрантов в Новой Шотландии, а затем была адаптирована к климату южной Луизианы в середине 18 века. Проекты акадских домов обычно имеют крутые остроконечные крыши, способствующие стоку влаги, большие веранды для прохладных летних вечеров, а также такие элементы, как арочные окна и двери и большие опорные колонны, которые добавляют привлекательности.

• Ремесленник

  В планах домов ремесленников особое внимание уделяется использованию натуральных материалов для придания характеру ручной работы. В планах часто присутствуют открытые веранды, нависающие балки и пологие крыши.

  Планы домашних этажей простые, открытые и плавные — отлично подходят для семей любого размера.

• Узкий участок

  Планы домов с узкими участками, также известные как планы домов с нулевыми участками, разработаны с учетом ограниченных размеров участков. Наши оригинальные проекты домов, обычно имеющие ширину менее 50 футов, эффективно используют площадь пола с учетом функциональности и стиля. Планы узких домов обычно используются в многолюдных городских районах.

• Ранчо

  Дома

  Ranch имеют обширные одноэтажные конструкции, которые органично соединяют внутренние и наружные жилые помещения. Эти планы идеально подходят для больших участков и тех, кто предпочитает традиционную эстетику.

• Традиционный

  Традиционные дома, возможно, не вписываются ни в какой другой стиль, но в них есть множество классических элементов дизайна, которые делают их популярными и уникальными. Четкие, классические линии и увеличенная площадь в квадратных футах делают дома идеальными, стильными и функциональными.

Проектирование домов. Построение отношений.

House Plan Zone стремится предоставить вам самое лучшее в архитектурном дизайне. Мы предлагаем различные профессионально разработанные планы этажей, готовые для строительства дома вашей мечты.
