РАЗВЕРТКА СТЕН КОМНАТЫ. КАК РИСОВАТЬ И ЗАЧЕМ НУЖНА

Не раз говорила в статьях, в прямых эфирах, во время мастер классов, ученикам на уроках эскизов интерьера и по фотошопу, что развертка стен важная часть проекта. Мое мнение – самая важная. Никакая красивая картинка не даст столько полезной информации о комнате мечты как развертка стен. Хотите увидеть ошибки своего дизайна? Рисуем развертку. Полезно всем, а не только дизайнерам профессиональным.

Чтобы нарисовать развертку стен комнаты обычному человеку не надо специальных программ, долгого обучения, чтения умных книг. Несложное занятие, требует только  внимательности.

Для разверток нужны: план размещения мебели, список всех материалов и предметов для комнаты, лист бумаги, карандаш и масштабная линейка. пару часов свободного времени и бокал вина для настроения. Хорошо иметь возможность – позвонить другу дизайнеру. Но это дополнительная опция.

Из школьной программы:

Развертка – это развернутая на плоскости поверхность геометрического тела.

Чтобы сделать из бумаги куб, цилиндр, конус, надо начертить их развертки, те на бумаге сделать проекцию каждой стороны куба, вырезать и склеить. Серые клапаны нужны для склейки. Пример куба:

В дизайне интерьера развертка стен представляет из себя примерно тоже самое.


Развертка стен – это проекция на плоскость каждой стены помещения, с ордером, контурами мебели, электрикой, другими элементами, выполненная строго в одном заданном масштабе.


Принято на развертки стен наносить следующие элементы: проемы окон, дверей, иные существующие проемы, колонны, арки, пилястры, все важные архитектурные элементы, проекции мебели, все существенные декоративные детали, электрическую часть, а также выноски с размерами и высотами.

ПЛИНТУС, КАРНИЗ И ФРИЗ. ВАЖНЫЕ ЭЛЕМЕНТЫ СТЕНЫ

Пример развертки стен согласно плану комнаты из проекта студии:

Сто процентов с «разверткой стен» встретитесь при ремонте ванной и туалета. Самый лучший способ показать строителю, как делать раскладку плитки – это нарисовать развертку. В салоне плитки могут ее нарисовать при покупке. Знакомый дизайнер по-дружбе нарисует. Но лучше если сделать самому. Будет полезнее.

ВЫБИРАЕМ ПЛИТКУ И УЧИМСЯ РАСКЛАДКЕ

В зависимости от сложности проекта, привычек оформления документов в студии развертки делают простыми, очень сложными сверх информативными, черно-белыми или цветными.

ЗАЧЕМ НУЖНА РАЗВЕРТКА?

Можно ли обойтись без нее? Если честно, обойтись без развертки стен можно. Рисовать на бетонных стенах электрику или раскладку плитки увлекательно. Лишь бы строители не стерли ничего важного. Виноватого не найти будет 100%. Проходили. Поэтому не советую начинать ремонт хотя бы не попытавшись нарисовать развёртки.

Красота плана + красота развертки  + красота эскиза  = хороший интерьер.

эскизная развертка стен студия О Пантелеева “На волне декора”
ЧТО ПОКАЗЫВАТЬ НА  РАЗВЕРТКЕ СТЕН:
  • Все высоты проемов: дверей, проемов, окон. На одном или разном уровнях они находятся? Если увидели разный уровень спросите себя: так задумано или «получилось случайно», это ошибка.
  • Оформление стен согласно ордеру – уровни расположения фризов, молдингов, плинтусов. Их стыковки друг с другом, с проемами дверей, окон, крупной мебели.
  • Габариты мебели. На развёртке хорошо видно как стоят предметы мебели рядом друг с другом и по отношению к другим элементам стен: плинтусам, карнизам, фризам.
  • Ритм расположения предметов. Нет скопления очень больших или маленьких предметов в одном месте. Нет пустоты ненужной?
  • Симметричность расположения предметов относительно заданной оси. Важно, если надо в комнате соблюдать симметрию.
  • Размещение настенных светильников: бра, декоративной подсветки, подсветки для картин.
  • Размещение выключателей, розеток. Их связь с предметами мебели, дверьми. не перекрываются они? Правильно расположены? Удобно будет пользоваться.
  • Размещение картин. На развёртках очень удобно расставлять композицию из нескольких арт объектов. Особенно если нужно развесить очень много фотографий или картин разных форматов.
  • Высоты и размещение сантехнических приборов в санузлах.
  • Высоты и размещение кухонной мебели и кухонной техники.
  • Разрезы потолков, стен, простенков. Особенно нужно если внутри зашиты коммуникации.
Развертка стен ванной комнаты. Бумага. цветной карандаш. Реализованный проект
РИСУЕМ РАЗВЕРТКУ СТЕНЫ

Готовимся. Для того чтобы нарисовать развертки стен комнаты надо подготовить:

  • план комнаты с указанием всех размеров и высот
  • план размещения мебели
  • список всей мебели с указанием габаритных размеров, фотографиями внешнего вида, форм, пропорций
  • план освещения комнаты
  • список всех светильников с размерами
  • размеры проемов (дверей, арок, окон)
  • размеры существенных деталей таких как колонны, пилястры, панели, плинтусы, молдинги, фризы, карнизы, розетки
  • размеры отделочных материалов: кафель, мрамор, гранит И так далее
  • размеры выключателей, розеток
  • размеры техники (ТВ, холодильники, стиральные машины и тд) и бытового оборудования (кондиционеры, увлажнители)
  • размеры декоративных деталей (картины, панно и тд)

Выбираем способ. Развертки можно сделать:

  • на бумаге карандашом, оставить черно-белыми или раскрасить
  • на компьютере, в специальных программах: Kitchendraw, ArchiCAD, Autocad, Sketchup. Можно в Фотошопе или Кореле.

Рисуем:


Шаг 1. Перед глазами держим план с размерами. Выбираем масштаб, в котором будем работать. Все стены, предметы, детали должны быть в одном масштабе. Нельзя начертить стены в масштабе 1:50 , а мебель 1:25. Не забывайте подписывать на плане масштаб, чтобы не забыть.

Шаг 2. Чертим периметр стены.

Нарисуйте толщину пола и потолка – развертка будет чуть профессиональней выглядеть. Нанесите на рисунок все детали: ниши, плинтусы, карнизы, выступы. Укажите размеры.

Шаг 3. Делаем раскладку плитки. Желательно плитку к этому моменту уже выбрать.

Раскладок даже одной и той же плитки может получится несколько. Рисуйте. Потом выбрать можно самый красивый вариант. или самый оптимальный по бюджету.

Или самый оптимальный по подрезке. Если плитку не надо резать – это круто. Экономно и красиво.

Отметьте на развёртке начальную точку укладки для рабочих. Полезно. И перепроверить все будет легче.

Шаг 4. Расставляем сантехнику, электрику.

Желательно указать все элементы, которые будут на стене: выводы воды, канализации, подключение ванны, унитаза, смесителей. Не забываем про светильники и полотенцесушитель.

Подписываем все размеры.

Шаг 5. Добавляем мебель.

И все еще раз перепроверяем. Рисуем таким образом все стены ванной. Раскладываем их рядом друг с другом и перепроверяем соотношение деталей.

Все получилось – празднуем. Относим строителям. перепроверяем еще раз непосредственно в ванной. Строим. Наслаждаемся.

Всего 5 шагов и золотой ключик в кармане! Красивая развертка – залог шикарной ванной в квартире. Не шутка. Потом можно в рамку и на стену повесить.

Технические развертки в моих проектах очень подробные. Черно-белые и максимально понятные для строителей.

из проектных документов студии “На волне декора” Реализованный проект

Развертки надо рисовать обязательно для:

  • кухни
  • санузлов и ванных комнат
  • гостиных
  • и других сложных помещений/комнат с размещением крупных предметов мебели, элементов декора

Даже для собственного дачи я рисовала развертки. Как ни смешно это звучит, но это было важно в 2014 г., чтобы объяснить семейству о своих задумках.

Развертка моего дачного домика, сделанная вручную при помощи карандаша и масштабной линейки выглядит вот так. Сохранена и ждет своего часа. В рамку и на стену, когда закончу работу над вторым этажом

Удачи в ремонте!

Блог «На волне декора» — некоммерческий проект и создается только силами автора. Если вы по достоинству оценили статью и она вам понравилась — я буду признательна за небольшую материальную поддержку, которая сейчас ОСТРО необходима блогу. Спасибо!

СохранитьСохранить

Развертка стен в интерьере

Любой серьезный дизайн проект предполагает обязательную развертку стен. Именно этот прием, если выполнить развертку по всем правилам, помогает максимально точно представить будущий дизайн интерьера. Конечно, такой реалистичной картинки, как в трехмерном моделировании увидеть не получится, но именно эти чертежи дают всю необходимую информацию для строителей, которым предстоит заниматься ремонтом помещения.

Что такое развертка стен?

Это фронтальная проекция стены, на которой отображены все элементы, примыкающие к ней. Представлена она в виде чертежа, на котором можно увидеть типы покрытий, отделки, размеры и расположение всех декоративных элементов, таких как ниши, декоративное панно, бра, выступы.

В некоторых случаях приходится делать чертежи разрезов. Это необходимо, когда планируется делать сложные многоуровневые потолки, полы, стены.

Для чего нужна развертка стен?

Для того, чтобы сделать развертку стен, есть как минимум несколько серьезных причин:

  1. Даже, если вы делали трехмерную модель помещения, нельзя исключать, что могут возникнуть ошибки при наложении друг на друга объектов. Развертка же является самым четким и понятным чертежом, который исключает возможность подобных ошибок.
  2. Одно дело составить проект, воплотить его в жизнь – совсем другое. На первом этапе ремонта отделочникам приходится сосредотачивать все внимание на стенах. Это может быть зашивка стен листами КГЛ, отделка различными декоративными материалами, устройство ниш, встроенных полок, декоративных конструкций. Помимо этого иногда требуется устанавливать закладные элементы, на которые в дальнейшем будут крепиться тяжелые конструкции. Развертка очень помогает не ошибиться с их расположением. Место монтажа розеток и выключателей на развертке также указывается. И это очень хорошо, потому что только так можно оценить, насколько удачно выбрано место для них. На чертеже сразу будет видно, не затруднен ли доступ к розеткам и выключателям.
  3. Благодаря точной развертке стен можно спланировать интерьер с учетом физических данных человека, то есть его роста, габаритов и т.д. Для этого в развертку вставляется антропометрическая модель человека. Таким образом, мы можем оценить удобство спланированного пространства и избежать возможных грубых ошибок. Вообще, каждый предмет интерьера находится в тесной связи с пропорциями человеческого тела. Эти показатели (правда, усредненные) используют даже на мебельных фабриках. Например, высота стула и стола основана на антропометрических данных человека.

Цветовое решение интерьера в развертке стен

Большинство людей представляет чертеж в черно белом цвете. Но времена, когда делали только такие чертежи, давно прошли. Теперь проектная документация выполняется в полной цветовой гамме, что позволяет внести в чертеж гораздо больше информации. Кроме того, по такому чертежу гораздо проще ориентироваться. Составление чертежа во многом зависит и от профессионализма бригады отделочников, которые будут заниматься ремонтными работами в вашей квартире. Чем проще и информативнее будет план развертки стен, тем выше вероятность, что ошибок допущено не будет.

Еще несколько слов о развертке стен

Чаще всего развертка выполняется в масштабе 1:50. Мебель на них указывается только та, которая примыкает к стене, обозначать остальные элементы интерьера, которые располагаются в центре, нет никакого смысла. Чаще всего чертеж выполняется не вручную, а при помощи специальных компьютерных программ. Например, CAD программы. По мнению многих дизайнеров там получается самое точное проставление размеров и вычисление площадей. Другие же предпочитают Corel Draw из-за красивых эффектных заливок.

В последнее время появились нововведения, которые позволяют составлять развертку стен параллельно с трехмерным моделированием. Но, к сожалению, пока не в полном объеме. Но время, когда это станет возможно, уже не за горами.

Итак, развертки стен в интерьере – это точнейший план, благодаря которому облегчается процесс ремонтных работ и исключается возможность, что будут допущены какие-либо ошибки. Кроме того развертка дает представление о том, как будет выглядеть интерьер после завершения ремонта. Такой план могут составить только опытные дизайнеры, знакомые с работой в определенных программах и обладающие знаниями принципов проектирования дизайна интерьера.

Развертки по стенам чертежи. Что такое развертка стен

На повестке дня у меня развертки стен для собственного дачного домика. Да-да, как ни смешно это звучит, но даже дачный домик требует "дизайна". Так как от предварительно выверенного плана будет зависеть и сложность работ и скорость его выполнения! Так что ПЛАН - ПРЕЖДЕ ВСЕГО! На первом месте всегда и во всем!

Итак развертка...

Что это такое и зачем необходима?

Мы все из школы знаем, что применительно к геометрии:

РАЗВЕРТКА - это развернутая на плоскости поверхность геометрического тела. (Чтобы склеить куб, цилиндр, конус, надо начертить на бумаге их развертки и вырезать их и склеить.)

Пример развертки куба:

Все просто. Мы на плоскости сделали проекцию КАЖДОЙ стороны куба, серые клапаны даны, чтобы можно было склеить объемную фигуру.

В дизайне интерьера РАЗВЕРТКА СТЕН представляет из себя примерно тоже самое.

Развертка стен - это проекция на плоскость каждой из стен помещения, выполненная строго в одном заданном масштабе.

Принято на развертки стен наносить следующие элементы: проемы окон, дверей (иные проемы), колонны, арки, пилястры и иные важные элементы, проекции мебели, все существенные декоративные детали, электрическую часть, а также выноски с размерами и высотами.


Чаще всего вы можете встретить понятие РАЗВЕРТКА СТЕН при планировании декоративного оформления санузлов. Раскладка кафельной плитки для рабочих почти всегда показывается на развертках. В зависимости от сложности проекта развертки делают черно-белыми или цветными.

Зачем нужна развертка и можно ли обойтись без нее?

Если честно, обойтись без развертки стен можно... Но... НЕ НУЖНО!

Развертка является вашим первым другом и помощником, чтобы ЯСНО и ЦЕЛОСТНО увидеть картину, которая вырисовывается. Поверьте, 3D картинка не даст вам полной картины. На ней невозможно увидеть все явные МИНУСЫ проекта. Стыковки материалов, их взаимосвязи и месторасположения.

Красота плана + красота развертки

+ красота объемной картинки

= хороший интерьер!

На что обращать внимание при осмотре разверток стен:

На высоты проемов: дверей окон... на каком уровне они находятся. На одном или разном - задумано это было или "так получилось случайно".

Высоты и уровни мебели. композиция картинки вам должна не просто нравится, а быть гармоничной и сбалансированной.

Высоты и размещение сантехнических приборов в санузлах.

Высоты и размещение кухонной мебели и кухонной техники.

Ритм расположения предметов - нет скопления очень больших и высоких в одном месте предметов? или, наоборот, слишком маленьких.

Оформление стен - уровни расположения фризов, молдингов, плинтусов и тд...

Симметричность расположения предметов относительно заданной оси (важно если вы хотите соблюдать симметричность в интерьере).

На размещение выключателей, розеток.

Как нарисовать РАЗВЕРТКУ СТЕНЫ.

Помните в статье о том как правильно сделать ОБМЕР, я показывала уже сделанные от руки развертки.Только там они изображены без мебели, осветительных приборов и без декора... вообщем просто РАЗВЕРТКИ пустых стен.


Для создания правильной развертки стен помещения нам необходимо иметь в наличии:

ПЛАН КОМНАТЫ с размещением мебели,

Оборудования

Освещения

а также:

Размеры и высоты комнаты

Размеры проемов (дверей, арок, окон и тд)

Габаритные размеры мебели и ее внешний вид, формы, пропорции.

Размеры существенных деталей таких как колонны, пилястры, панели.. и прочее

Размеры осветительного оборудования, размеры выключателей, розеток.

Размеры техники (ТВ, холодильники, стиральные машины и тд)

Размеры декоративных деталей (кафельная плитка, картины, панно и тд)

Какой выберете инструмент для рисования разверток - решать вам. Можно рисовать развертки вручную, потом оставлять их черно-белыми или раскрашивать

Если знаете как пользоваться компьютерными программами, то рисуйте с помощью них.


Могу сказать, что просто развертки делать в Kitchendraw, ArchiCAD, в Скетче есть функция " разрез стен" - почти развертка получается.

Красивые развертки можно нарисовать в Photoshop , Corel

Вообщем, выбирайте на свой вкус!

Главное помните: ВСЕ СТЕНЫ, ПРЕДМЕТЫ, ДЕТАЛИ ДОЛЖНЫ БЫТЬ В ОДНОМ МАСШТАБЕ!

Нельзя нарисовать стены в масштабе 1:50 , а мебель 1:25!

И не забывайте подписывать на плане размер МАСШТАБА, чтобы не забыть:)

Отнеситесь внимательно к таким деталям как плинтусы, фризы и карнизы. Часто об этом забывают. Это может принести печальные последствия, когда не совпадают высоты, например, высоты плинтуса комнаты и высоты цоколя у встроенной мебели (если иное не запланировано).

Развертки надо рисовать обязательно для:

Кухни

Санузлов и ванных комнат

Гостиных

И других сложных помещений/комнат с размещением различных предметов мебели, элементов декора и применением разных материалов для отделки.

Если вы не знаете, как и зачем делать развертки, то специалисты MOBILATA ответят на всё вопросы и помогут вам создать интерьер вашей мечты!

Удачи в ремонте!

Недавно я закончила часть этой работы, а именно - этап проектирования. (Главное, конечно, не то, что я закончила, а то, что согласовала:) И решила показать его вам, посвятив этот пост тем, кому предстоит работа с архитектором. А также тем, кто мечтает им стать:) В общем всем, кого интересует - что такое дизайн-проект?
Работа заняла 4 месяца 6 месяцев. Это при условии, что заказчица сразу утверждала практически все предложения. Подозреваю, что он ещё будет обрастать всё новыми и новыми листами, что-то будет меняться, и по мере этого я буду добавлять/исправлять. Весь проект займёт много места, поэтому ограничусь 1 этажом:)

1. Обмеры.

2. Варианты перепланировки.
(обычно их от 3-5, но у нас вариант был изначально один).

3. Утверждённый планировочный чертеж с размерами
(он же план расстановки мебели)

4. Предварительные эскизы.

5. План монтажа/демонтажа стен.
(Иногда это два разных плана, но я предпочитаю объединять - так нагляднее для строителей)

6. План напольного покрытия.
(Если есть подогрев полов - он указывается на отдельном Плане эл.подогрева пола)

7. План потолков.
(на этом же плане указывается размещение потолочных плинтусов, а также их кол-во и артикул)

8. План размещения светильников.

9. План связей света.
(связей групп светильников с выключателями)

10. План размещения розеток.

11. План размещения сантехнического оборудовния.

12. Чертёж раскладки плитки в санузле.

13. Развёртка кухни.

Этот пункт необязателен - мой know-how:)
14. План подготовки стен под финишную отделку.
Обычно это указывается на стройке строителям устно, но бывает.. иногда проще начертить.
Чтобы потом не было мучительно больно:)

15. Развёртки помещений.
Это мой вариант подачи проекта, на который я перешла по мере получения опыта. Часто вместо развёрток предлагают 3d.
И на первый взгляд, 3d выглядит убедительнее. Но то

Развертки стен в ARCHICAD

Из этой статьи вы узнаете, как создать развертку в ARCHICAD. Разберемся с параметрами маркера развертки в 2D, а также узнаем про основные параметры отображения разверток.

Время рисования разверток для дизайн проектов давно прошло. С приходом BIM-технологий на их создание уходит совсем немного времени. В ARCHICAD есть специальный инструмент для этого – «Развертка».

Давайте узнаем, как создать развертку в ARCHICAD и настроить её отображение. Для примера возьмем план квартиры с расставленной мебелью.

Дизайн проект в Архикад.

Как создать развертку в ARCHICAD

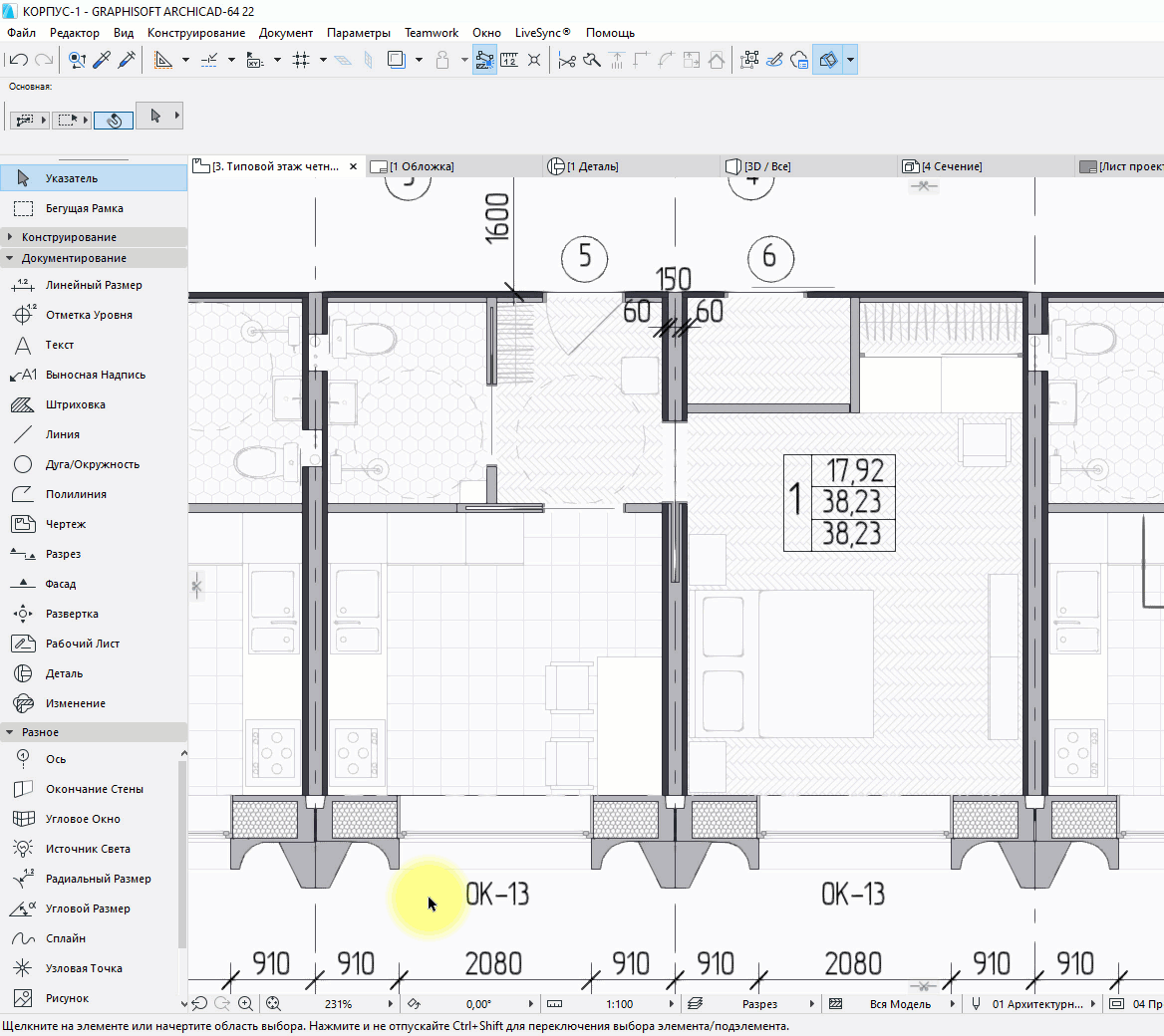

Для того чтобы быстро создать развертку воспользуемся одноименным инструментом.

В панели инструментов на вкладке «Документирование» выберите команду «Развертка». Как и для большинства инструментов в программе, для развертки существует несколько способов геометрического построения. В информационном табло сверху вы можете видеть пункт «Геометрический Вариант».

Геометрические варианты построения разверток

  1. Простой. Когда вам нужно сделать развертку одной стены воспользуйтесь этим вариантом.
  2. Сложный. Этим способом чертится развертка сразу для всех стен. То есть можно задать несколько плоскостей для развертки сразу.
  3. Прямоугольник. С помощью прямоугольного способа построения можно построить сразу четыре плоскости нашей развертки. Если ваша комната имеет прямоугольную форму, выбирайте этот способ.
  4. Повернутый прямоугольник. По аналогии с полилинией мы можем начертить повернутый прямоугольник. Нужно задать направление прямоугольника и длину его вытягивания.

Вне зависимости от того какой способ построения вы будете использовать, сначала чертится контур линии развертки. Затем отводите курсор в сторону и задавайте направление взгляда на развертку и положение маркера. Фактически это линия сечения.

Как сделать развертку стены в Архикад.

Отображение развертки на плане

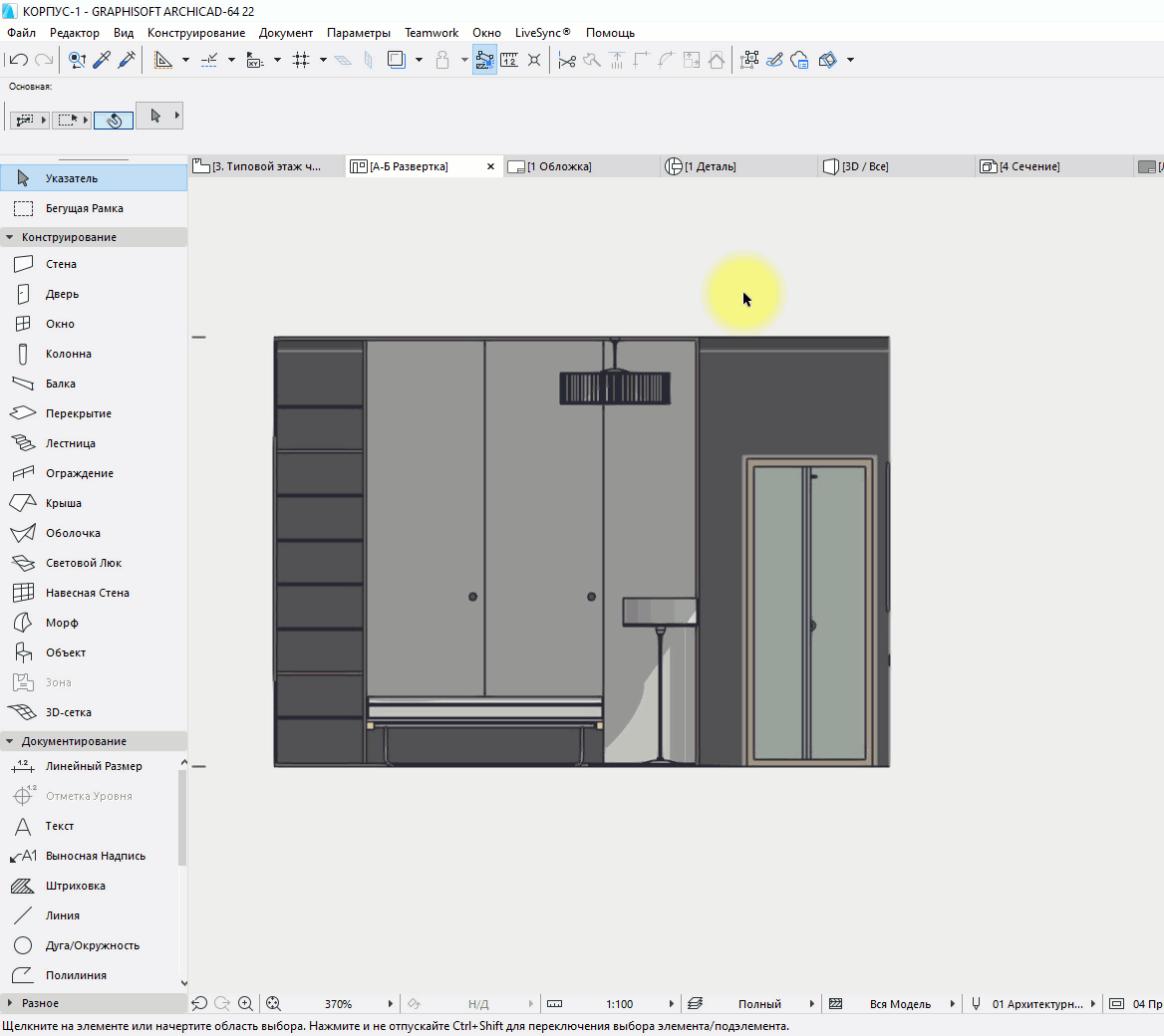

Давайте начертим развертку стены с помощью геометрической варианта «Простой».

Мы увидим несколько Линий.

  1. Линию маркера развертки, которая отображается со стрелкой и названием. Не забывайте, что она является сечением.
  2. Штриховую линию - это контур развертки. Он ни за что не отвечает, но его можно всегда редактировать и добавлять дополнительные точки. Тогда будут создаваться дополнительные развертки. Нам даже не придется чертить ничего заново.

Как сделать развертку стены в Архикад.

Глубина развертки

С помощью этой функции можно задавать глубину видимости на развертках.

Для того чтобы активировать ее в информационном табло найдите пункт «Глубина Развертки». Нам доступны два параметра – «Ограниченная Глубина» и «Неограниченная Глубина».

Если мы активируем функцию ограниченная глубина, появится ещё одна непонятная линия. Кликнув на неё можно изменить ее положение. Все что окажется за этой линией отображаться не будет.

Глубина развертки в Архикад.

Эта функция не часто используется. Но знайте о ней!

Маркер развертки

Давайте попробуем настроить представление маркера на плане. Выделим развертку.

Кликайте на линию развертки, а не на сам маркер.

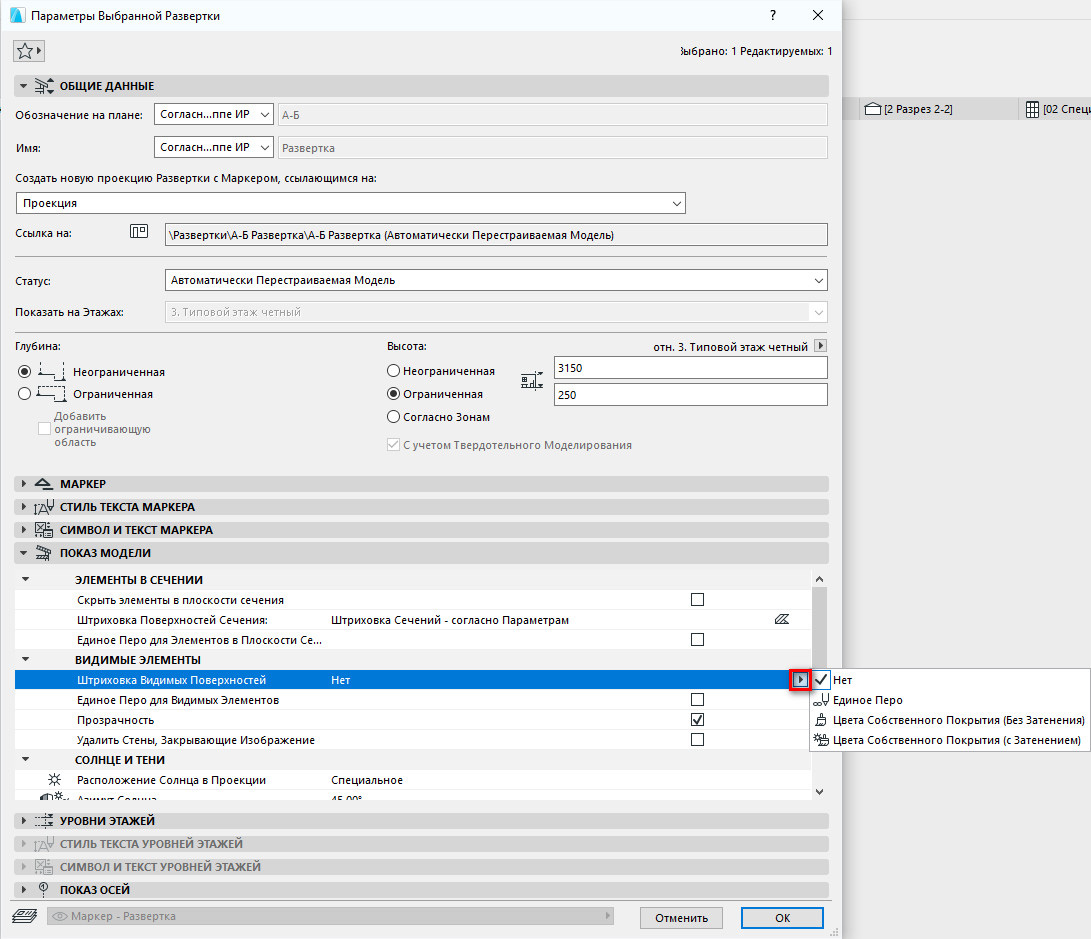

Перейдем в меню параметров. Для этого кликните ПКМ по выбранной развертке. В появившемся меню выберите пункт «Параметры Выбранной Развертки».

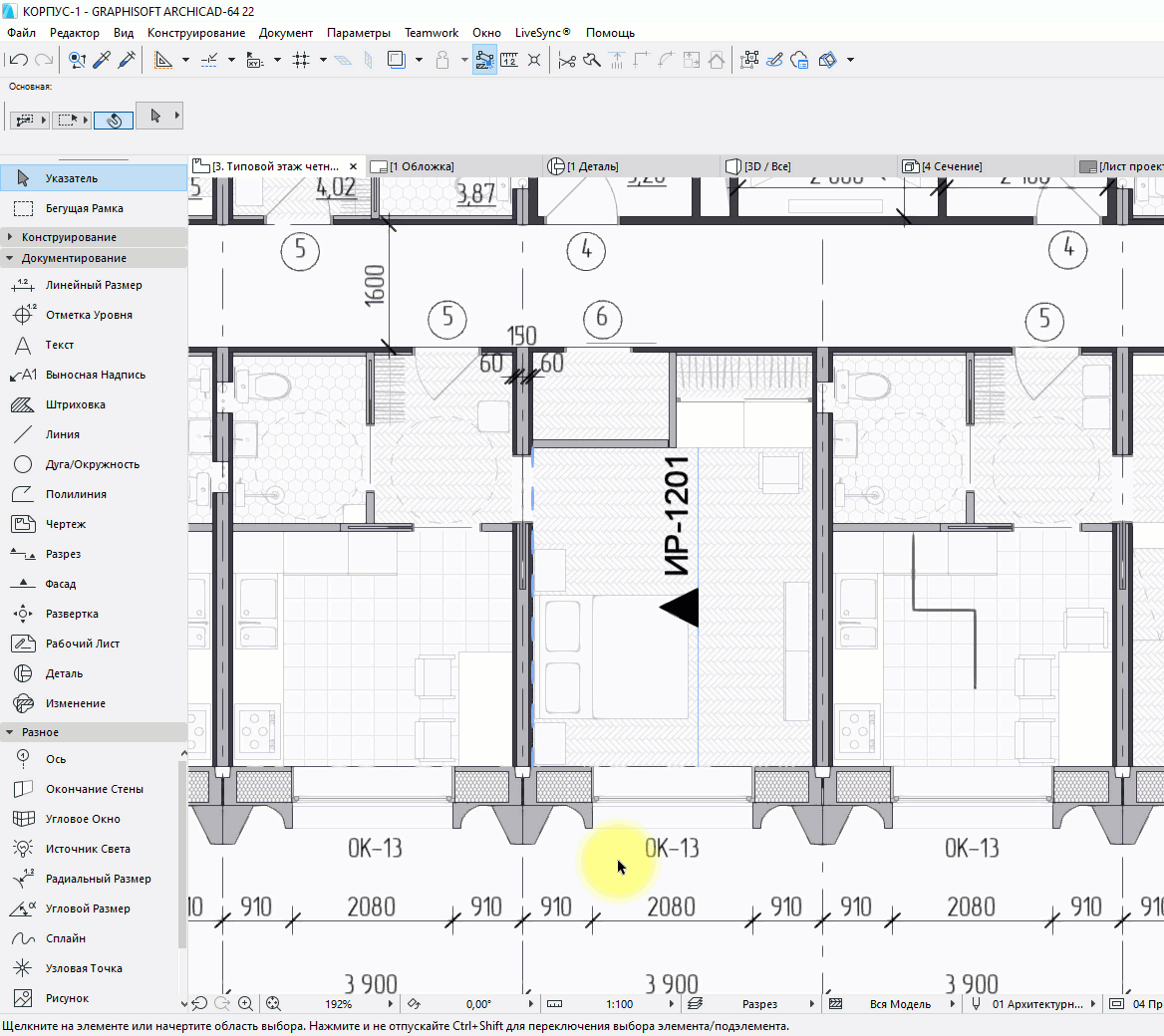

Давайте разберемся с окном параметров развертки. Изменим текст возле маркера. За содержание текста отвечает параметр «Обозначение на Плане», который находится в списке параметров «ОБЩИЕ ДАННЫЕ». Изменим его.

Изменение текста маркера развертки в Архикад через параметры развертки.

Теперь настроим отображение самого маркера.

Для того чтобы настроить размер маркера развертки перейдите в список «МАРКЕР». В пункте «Величина Размерных Маркеров» можно задать размер в миллиметрах.

Следующая вкладка – «СТИЛЬ ТЕКСТА МАРКЕРА». Здесь можно настроить шрифт, его размер и цвет. Последняя вкладка, отвечающая за отображение маркера – это «СИМВОЛ И ТЕКСТ МАРКЕРА». Кликнув на иконку в пункте «Стиль Маркера» из списка можно выбрать тип маркера. Сделаем настройки и сохраним изменения, нажав на кнопку ОК.

Настройка маркера развертки в Архикад через параметры развертки.

Наверное, вы обратили внимание, что в параметрах есть только настройки маркера. Но помимо него есть две линии голубого цвета. Настроить их нельзя и в этом нет необходимости. Эти линии не отображаются в макетах и при печати.

Мы настроили маркер на плане. Теперь давайте перейдем в саму развертку. Посмотрим что получилось.

Параметры показа модели в развертке

Перейти к развертке можно двумя способами. Выделить маркер с разверткой кликнуть ПКМ, затем выбрать из меню пункт «Открыть с Текущими Параметрами Вида».

Или перейти в развёртку через панель «Навигатор». Найдите список «Развертки», затем кликните по имени развертки два раза.

Развертка в Архикад.

В развертке, как и в любой части проекта ARCHICAD, можно применять слои, графическую замену и фильтры реконструкции. Поэтому, если у вас получилась пустая развертка, в первую очередь, проверьте видимость слоев. А также направление взгляда, которое вы указывали на плане при создании маркера.

По умолчанию отображение развёртки может вас не устроить. Поэтому настроим штриховки, цвет линии и поверхностей. Также можно включить или отключить тени.

Для того чтобы изменить отображение развертки стен нужно настроить параметры показа модели. Перейдём в параметры, кликнув ПКМ в пустом месте окна с разверткой. Из меню выбираем “Параметры Развертки”.

Инструмент Развертка в Архикаде.

В открывшемся окне переходим на вкладку параметров «ПОКАЗ МОДЕЛИ». И первый список параметров – это «ЭЛЕМЕНТЫ В СЕЧЕНИИ».

С помощью параметров «Штриховка Поверхностей в Сечении» и «Единое Перо для Элементов в Плоскости Сечения» мы можем контролировать линии и штриховки элементов, попадающих в разрез.

Но я бы вам рекомендовал строить развертки по плоскости стены так, чтобы они не с чем не пересекались. Потому что развертка отличается от разреза. Это проекция стены и всего, что находится на ней или возле нее.

Также можно скрыть все элементы в сечении. Для этого активируйте опцию «Скрыть Элементы в Плоскости Сечения».

Теперь перейдем к самым важным параметрам отображения развертки. Они находятся в списке «ВИДИМЫЕ ЭЛЕМЕНТЫ».

Штриховка видимых поверхностей

Кликните на этот параметр. В конце строки появится стрелочка. Нажмите на нее, чтобы появился список со значениями.

Параметры развертки в Архикад.

1. Нет. Если выбрать это значение, штриховки поверхностей не будут отображаться совсем. Развертка станет белой.

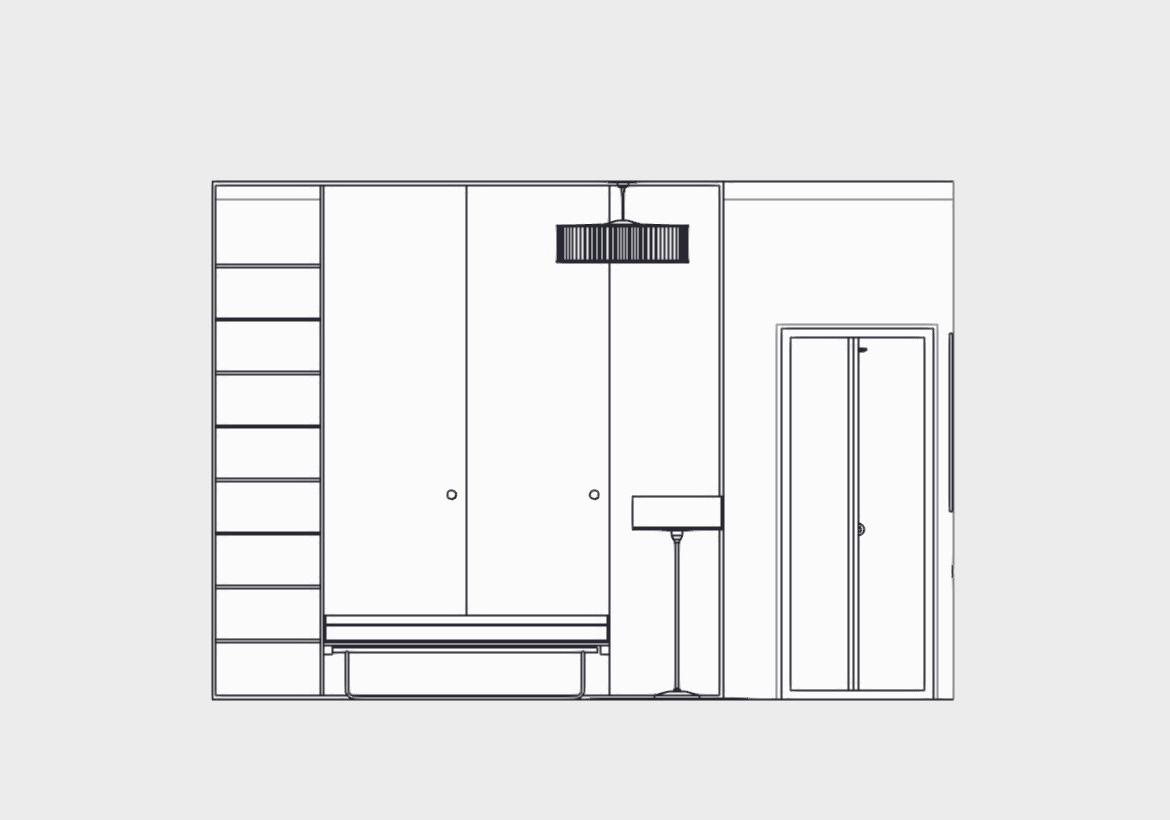

Белая развертка в Архикад.

2. Единое Перо. Если выбрать этот параметр, всем поверхностям можно задать единый цвет.

Как заменить цвет всех поверхностей на развертке в Архикад.

3. Цвета Собственного Покрытия (С Затенением/Без Затенения)

Как изменить цвет покрытия на развертке в Архикаде.

В этом режиме цвета поверхностей зависят от покрытий материала. Они настраиваются через меню «Покрытия».

Если включить режим с затенением, будут отображаться собственные тени на поверхностях.

Как заменить перо линий на развертках?

Активируйте следующий пункт в списке параметров «ВИДИМЫЕ ЭЛЕМЕНТЫ». С помощью параметра «Единое Перо для видимых Элементов» можно заменить цвет всех линии на развертке. Если нужна более точная настройка, используйте графическую замену.

Перо линий на развертке в ARCHICAD

Векторная Штриховка

Если активировать этот параметр будет отображаться штриховка покрытия. Она также задается через меню «Покрытия».

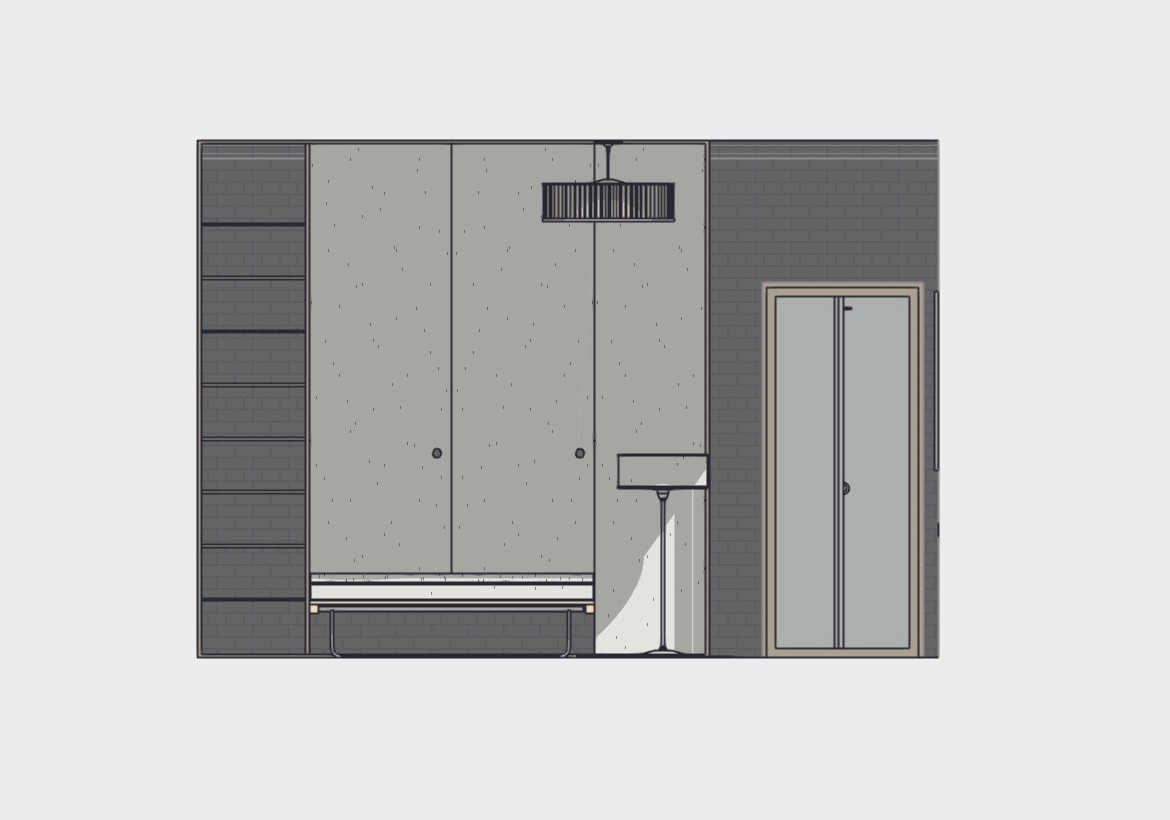

Векторные штриховки на развертке в Архикад.

Как отключить тени на развертке?

Тени на развертке, только мешают. Мы можем отключить их.

Найдите параметр «Солнечные Тени». Он находится в списке «СОЛНЦЕ И ТЕНИ». Снимите галочку с чекбокса возле этого параметра.

Как отключить тени на развертке в Архикад.

Завершив настройку нажмите ОК. Вот что у меня получилось в итоге.

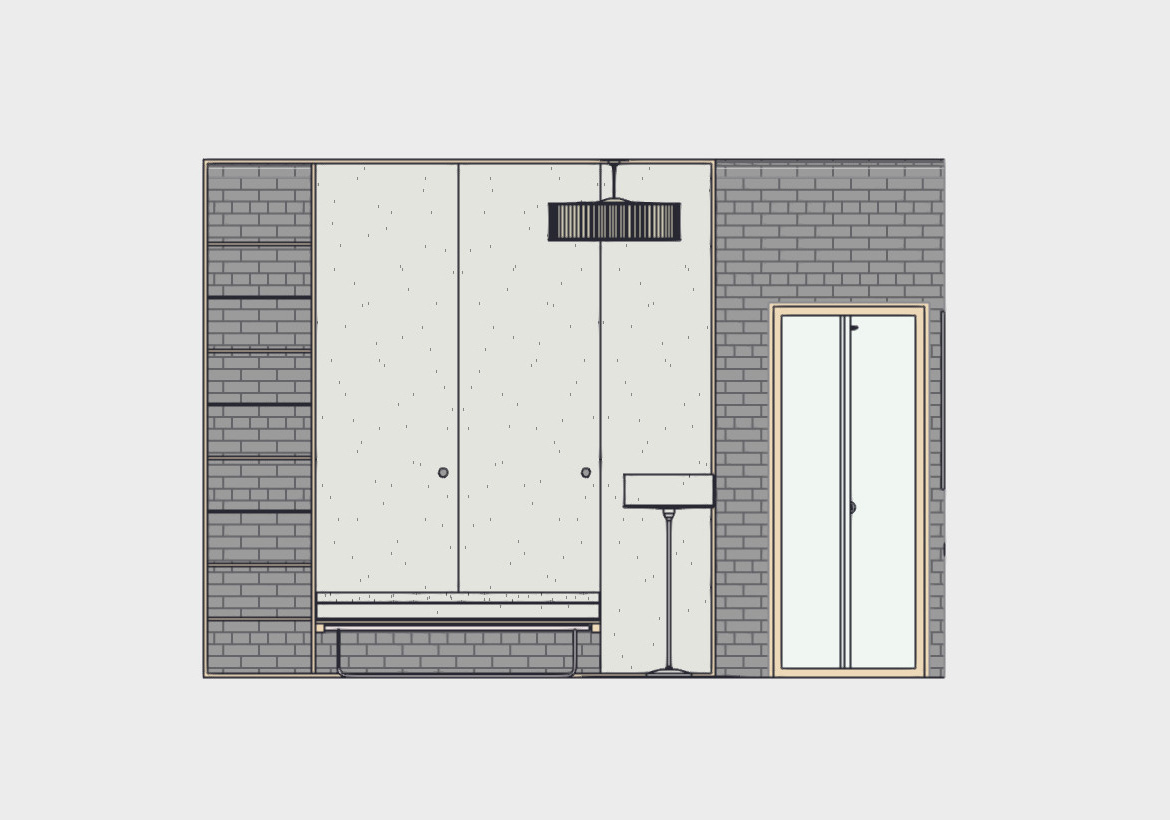

Развертке в ARCHICAD

Теперь можно оформить развертку. Проставить размеры и высотные отметки. Все инструменты документирования также работают для них.

Большой минус разверток в том, что нельзя задать текстуру для поверхностей. Но можно создать из развертки рабочий лист. И там изменить штриховки на текстуры. Есть еще один хитрый способ. Но, это отдельная тема и одробно она рассматривается в нашем курсе для дизайнеров интерьера «Проектирование интерьера в ARCHICAD».

На этом мы заканчиваем. Теперь вы знаете, как настраивать маркер разверток на плане. Изменять отображение поверхностей и линий на развертке. Мы разобрали лишь малую часть параметров. Но этого будет достаточно для создания вашего дизайн проекта.

Развертка дома из бумаги. Зачем нужен план развертки стен: теория и практика

На повестке дня у меня развертки стен для собственного дачного домика. Да-да, как ни смешно это звучит, но даже дачный домик требует "дизайна". Так как от предварительно выверенного плана будет зависеть и сложность работ и скорость его выполнения! Так что ПЛАН - ПРЕЖДЕ ВСЕГО! На первом месте всегда и во всем!

Итак развертка...

Что это такое и зачем необходима?

Мы все из школы знаем, что применительно к геометрии:

РАЗВЕРТКА - это развернутая на плоскости поверхность геометрического тела. (Чтобы склеить куб, цилиндр, конус, надо начертить на бумаге их развертки и вырезать их и склеить.)

Пример развертки куба:

Все просто. Мы на плоскости сделали проекцию КАЖДОЙ стороны куба, серые клапаны даны, чтобы можно было склеить объемную фигуру.

В дизайне интерьера РАЗВЕРТКА СТЕН представляет из себя примерно тоже самое.

Развертка стен - это проекция на плоскость каждой из стен помещения, выполненная строго в одном заданном масштабе.

Принято на развертки стен наносить следующие элементы: проемы окон, дверей (иные проемы), колонны, арки, пилястры и иные важные элементы, проекции мебели, все существенные декоративные детали, электрическую часть, а также выноски с размерами и высотами.


Чаще всего вы можете встретить понятие РАЗВЕРТКА СТЕН при планировании декоративного оформления санузлов. Раскладка кафельной плитки для рабочих почти всегда показывается на развертках. В зависимости от сложности проекта развертки делают черно-белыми или цветными.

Зачем нужна развертка и можно ли обойтись без нее?

Если честно, обойтись без развертки стен можно... Но... НЕ НУЖНО!

Развертка является вашим первым другом и помощником, чтобы ЯСНО и ЦЕЛОСТНО увидеть картину, которая вырисовывается. Поверьте, 3D картинка не даст вам полной картины. На ней невозможно увидеть все явные МИНУСЫ проекта. Стыковки материалов, их взаимосвязи и месторасположения.

Красота плана + красота развертки

+ красота объемной картинки

= хороший интерьер!

На что обращать внимание при осмотре разверток стен:

На высоты проемов: дверей окон... на каком уровне они находятся. На одном или разном - задумано это было или "так получилось случайно".

Высоты и уровни мебели. композиция картинки вам должна не просто нравится, а быть гармоничной и сбалансированной.

Высоты и размещение сантехнических приборов в санузлах.

Высоты и размещение кухонной мебели и кухонной техники.

Ритм расположения предметов - нет скопления очень больших и высоких в одном месте предметов? или, наоборот, слишком маленьких.

Оформление стен - уровни расположения фризов, молдингов, плинтусов и тд...

Симметричность расположения предметов относительно заданной оси (важно если вы хотите соблюдать симметричность в интерьере).

На размещение выключателей, розеток.

Как нарисовать РАЗВЕРТКУ СТЕНЫ.

Помните в статье о том как правильно сделать ОБМЕР, я показывала уже сделанные от руки развертки.Только там они изображены без мебели, осветительных приборов и без декора... вообщем просто РАЗВЕРТКИ пустых стен.


Для создания правильной развертки стен помещения нам необходимо иметь в наличии:

ПЛАН КОМНАТЫ с размещением мебели,

Оборудования

Освещения

а также:

Размеры и высоты комнаты

Размеры проемов (дверей, арок, окон и тд)

Габаритные размеры мебели и ее внешний вид, формы, пропорции.

Размеры существенных деталей таких как колонны, пилястры, панели.. и прочее

Размеры осветительного оборудования, размеры выключателей, розеток.

Размеры техники (ТВ, холодильники, стиральные машины и тд)

Размеры декоративных деталей (кафельная плитка, картины, панно и тд)

Какой выберете инструмент для рисования разверток - решать вам. Можно рисовать развертки вручную, потом оставлять их черно-белыми или раскрашивать

Если знаете как пользоваться компьютерными программами, то рисуйте с помощью них.


Могу сказать, что просто развертки делать в Kitchendraw, ArchiCAD, в Скетче есть функция " разрез стен" - почти развертка получается.

Красивые развертки можно нарисовать в Photoshop , Corel

Вообщем, выбирайте на свой вкус!

Главное помните: ВСЕ СТЕНЫ, ПРЕДМЕТЫ, ДЕТАЛИ ДОЛЖНЫ БЫТЬ В ОДНОМ МАСШТАБЕ!

Нельзя нарисовать стены в масштабе 1:50 , а мебель 1:25!

И не забывайте подписывать на плане размер МАСШТАБА, чтобы не забыть:)

Отнеситесь внимательно к таким деталям как плинтусы, фризы и карнизы. Часто об этом забывают. Это может принести печальные последствия, когда не совпадают высоты, например, высоты плинтуса комнаты и высоты цоколя у встроенной мебели (если иное не запланировано).

Развертки надо рисовать обязательно для:

Кухни

Санузлов и ванных комнат

Гостиных

И других сложных помещений/комнат с размещением различных предметов мебели, элементов декора и применением разных материалов для отделки.

Если вы не знаете, как и зачем делать развертки, то специалисты MOBILATA ответят на всё вопросы и помогут вам создать интерьер вашей мечты!

Удачи в ремонте!

Что-то в последнее время я не следую своему плану… Пишу о том, что интересует меня в данный момент, наверное, это не очень правильно? А может? наоборот, ведь если меня волнует сейчас определенная тема, значит я смогу рассказать о ней интереснее… Ну я думаю так…

ИТАК РАЗВЕРТКА…

Что это такое и зачем необходима?
Мы все из школы знаем, что применительно к геометрии:

РАЗВЕРТКА — это развернутая на плоскости поверхность геометрического тела. (Чтобы склеить куб, цилиндр, конус, надо начертить на бумаге их развертки и вырезать их и склеить.)

Пример развертки куба:

Все просто. Мы на плоскости сделали проекцию КАЖДОЙ стороны куба, серые клапаны даны, чтобы можно было склеить объемную фигуру. В дизайне интерьера РАЗВЕРТКА СТЕН представляет из себя примерно тоже самое.

Развертка стен — это проекция на плоскость каждой из стен помещения, выполненная строго в одном заданном масштабе.

Принято на развертки стен наносить следующие элементы: проемы окон, дверей (иные проемы), колонны, арки, пилястры и иные важные элементы, проекции мебели, все существенные декоративные детали, электрическую часть, а также выноски с размерами и высотами.

Пример развертки стен согласно плану комнаты, выполненный мною для одного проекта:

by Oxana Panteleeva

by Oxana Panteleeva

Чаще всего вы можете встретить понятие РАЗВЕРТКА СТЕН при планировании декоративного оформления санузлов. Раскладка кафельной плитки для рабочих почти всегда показывается на развертках. В зависимости от сложности проекта развертки делают черно-белыми или цветными.

by Oxana Panteleeva

Зачем нужна развертка и можно ли обойтись без нее?

Если честно, обойтись без развертки стен можно… Но… НЕ НУЖНО! 🙂
Развертка является вашим первым другом и помощником, чтобы ЯСНО и ЦЕЛОСТНО увидеть картину, которая

Развертки стен, узлы и разрезы

Стоимость разверток стен, узлов и разрезов300 руб/кв.м.

Развертки стен - это планы стен. На них показан декор (молдинги, например), ниши, выступы, бра, раскладка плитки, декоративное панно и прочее в размерах. Узлы – это детальная проработка некоторых мест (например, сопряжение плитки с ванной на углу или как делать нишу на потолке с невидимой подсветкой). Разрезы – нужны в случае сложных и многоуровневых потолков, полов, стен.

Итак, этот раздел необходим при сложном дизайне интерьера с многочисленными архитектурными элементами и нестандартными формами. При этом следует учитывать, что этот раздел дизайн-проекта невозможно выполнить без планировочного и концепутального решения, 3D-визуализации и планов.

Пример разверток стен, узлов и разрезов

1. Развертки стен кухни.

В процессе создания дизайн-проекта, дизайну «подвергаются» и стены. На стенах появляются различные декоративные элементы. В этом примере это фартук для кухни из стекла, а также рисунок лайма на обоях. На развертках видно размеры стекла, его место расположение, аналогично это указано и для рисунка. Все размеры даны с привязками. То есть на все элементы накладываются размеры, соответственно строители, глядя на развертки, понимают как это сделать.

На общих планах этого показать невозможно, так как они представляют собой вид сверху.

Пример развертки стен кухни

2. Развертка стен ванной комнаты.

В ванных комнатах, туалетах, бассейнах и других помещениях с плиткой, развертки стен делать нужно всегда. Это как схема к пазлам. Попробуй собери  пазлы без схемы. Плюс к разверткам мы еще делаем изометрию стен, это позволяет мастеру увидить как класть плитку на всех плоскостях стен, ниш, выступов, коробов и т.п.

Пример развертки стен ванной комнаты

3. Разрезы и узлы к плану потолков со светильниками.

Разрезы (в данном случае потолка) нужны, когда в дизайн-проекте появляется сложная геометрия потолка – это несколько уровней с нависанием, подсветка из-под карниза, ниша для штор, углубления для светильников и т.д.

Разрезы чертятся и для стен с нишами и для лестничных маршей и прочих сложных архитектурных элементов.

Узлы – это место сложного сопряжения материалов. Это место специально увеличивается и детально прочерчивается. Например, в листе разверток стен ванной комнаты есть узел сопряжения двух плиток на внешнем углу стены (в данном случае сопряжение этих плиток делается через специальный уголок), а бывает, что уголок неприемлем, в таком случае дизайнер указывает другое решение.

Пример разрезов и узлов к плану потолка

Все эти чертежи выполняются с одной единственной целью – чтобы любой строитель четко знал, что ему делать и как. Это, однозначно, экономит время строительства, а, соответственно, наше и Ваше время. Это - снимает споры о том, как делать! И экономит Ваши нервы!

Есть определенная категория людей, которая утверждает, что это им не нужно, типа строители и так все сделают. Конечно сделают, если проект несложный. А если сложный? Тоже сделают! Только делать будут дольше, потому что придется разбираться самим (и сделают так, как проще, а не как надо). Что естественно приведет к спорной или даже конфликтной ситуации. На разрешение которой уйдет время, деньги, нервы.

А кто в этом виноват? Строители? Нет! Они старались и делали как считали правильным. Дизайнеры? Нет! Они сделали все, что заказывали. Если чертежей не заказывали, то их и не делали. Так кто же виноват? Правильно! Тот кто «сэкономил» на чертежах!

Не экономьте на проекте! Это приводит к гораздо большим затратам!

Примеры чертежей дизайн-проекта – развертки, схемы и планы

Проектная документация: от схемы к воплощению

Чертежи дизайн-проекта – это целый набор планов, схем, разверток и экспликаций, которые входят в состав проектной документации. Их готовят проектировщики в соответствии с планировочными, стилевыми и технологическими задачами интерьера.

Задача чертежей – максимально полно представить техническую информацию, которая затем попадает в руки ремонтной бригады: строителям, инженерам, электрикам, отделочникам. От точности передачи и соблюдения расчетов зависит, насколько быстро и качественно будет реализован дизайн квартиры, дома, офиса.

Какие чертежи дизайн-проекта нужно подготовить?

В зависимости от уровня проработки может понадобиться более полутора десятков схем, вот некоторые:

  • план обмеров,
  • план возведения перегородок,
  • план демонтажа,
  • план потолков,
  • план полов с графическими обозначениями напольных покрытий и их границ,
  • план расположения светильников,
  • план расстановки мебели и оборудования.

Чертеж плана полов

Основой для проработки последующих схем, освещенности, расчета материалов, подбора мебели и оборудования служат обмерочные чертежи дизайн-проекта. Здесь нанесены точные размеры комнат, расстояния между отдельными элементами (нишами, дверными, оконными проемами), обозначены монолитные стены и кирпичные перегородки, стоки отопления и канализации, подводка холодной и горячей воды. С помощью обмерочного чертежа разрабатываются варианты перепланировки.

План обмеров

Цветовые решения в чертежах

Цветные схемы выполняются, когда необходимо нагляднее представить фактуру и рисунок напольных покрытий в конкретной комнате, дать информацию о колористике интерьера.
В цвете разрабатывается также планировка территории коттеджа: с размещенными постройками и ландшафтным оформлением.

Чертеж расположения комнат на 2-м этаже дома

Что такое экспликация?

Это пояснительная информация, сопровождающая проект. Может содержать данные с указанием артикулов, производителей, цвета отделочных материалов в конкретной комнате. Отдельная экспликация готовится по мебели, светильникам, по составу помещений и т.д.

Чертеж – экспликация помещений квартиры

Зачем нужны развертки?

В чертежи дизайн-проекта обязательно включают развертки стен. Это фронтальная проекция всех участков стены в конкретной комнате. На схеме обозначены типы покрытий, размеры дверного проема, декоративных элементов, расположение полок, ниш, светильников, расстояние от них до пола и между собой. Плюс отображены предметы мебели, примыкающие к стене.

Развертка – самый четкий и понятный чертеж, который поможет избежать возможных ошибок при реализации интерьера. Кроме того, в развертке используется антропометрическая модель человека, и каждый предмет обстановки можно соотнести с пропорциями человеческого тела, а значит, оценить удобство предложенного оформления.

Развертки по стенам в детской

Проектные работы в компании "ТопДом"

Для каждого ремонта квартиры, дома или офиса мы тщательно готовим документацию:

  • чертежи дизайн-проекта,
  • схемы коммуникаций,
  • спецификации по подбору строительных и отделочных материалов.

Это та качественная основа, с которой стартует ваш проект!

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}} .

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}} .

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}} .

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}} .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
