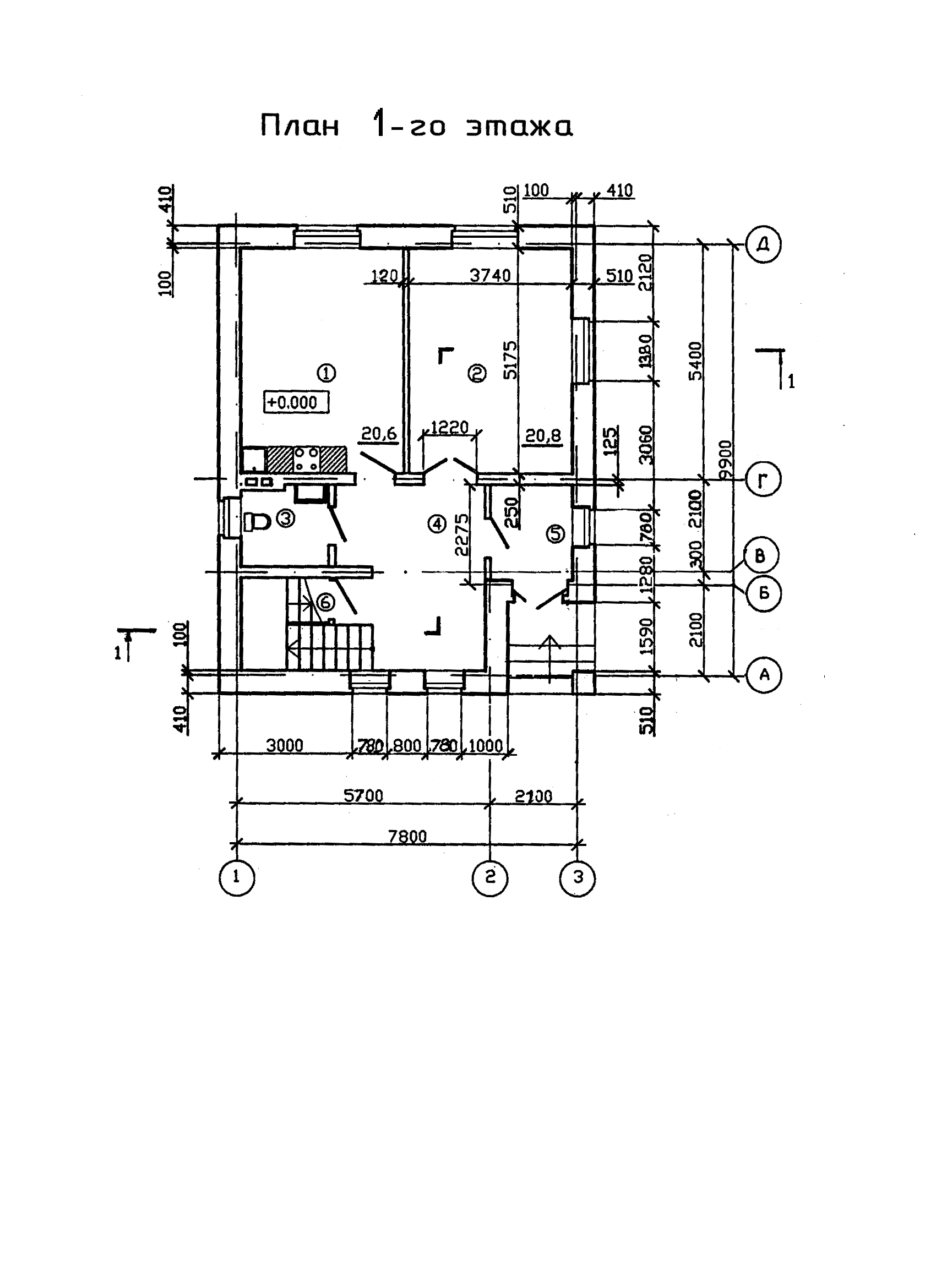

План 1 этажа: План этажа чертеж

План этажа чертеж

Вернуться на страницу «Оформление чертежей»

Чертеж плана этажа

План – это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на уровне оконных и дверных проемов каждого этажа (рис. 1).

Рис.1. Понятие — план этажа.

План здания дает представление о конфигурации и размерах здания, выявляет форму и расположение отдельных помещений, оконных и дверных проемов, простенков, капитальных стен, колонн, лестниц, перегородок.

Следует обратить внимание на различие в присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок (рис. 2).

Рис. 2. Присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок

При выборе толщины линий обводки, следует учесть, что несущие конструкции, в частности, конструкции перегородок, чертят линиями меньшей толщины, чем несущие капитальные стены и колонны.

Условное обозначение оконных и дверных проемов с заполнением и без него изображают согласно ГОСТ 21.

501-2011.

При вычерчивании плана в масштабе 1:50 или 1: 100 при наличии в проемах четвертей их условное изображение показывают на чертеже.

Четверть – это выступ в верхних и боковых частях проемов кирпичных стен, уменьшающий продуваемость и облегчающий крепление оконных коробок (рис. 3).

Рис. 3. Четверть в дверных и оконных проемах.

На планах этажей наносят и указывают:
– координационные оси здания с указанием маркировки;
– отметки чистых полов, расположенных на разных уровнях;
– направление и величину уклона полов;
– толщину стен и перегородок и их привязку; размерные цепочки: внешние и внутренние, проводят;
– все (независимо от размеров) проемы, отверстия, ниши в стенах и перегородках с необходимыми размерами и привязками, за исключением предусмотренных в других чертежах. Для проемов с четвертями размеры показывают по наименьшей стороне проема. Размеры дверных проемов в перегородках на планах не показывают;

– площади помещений проставляют в правом нижнем углу плана помещения и подчеркивают сплошной толстой линией. Площади указывают в квадратных метрах с двумя десятичными знаками;
– номера помещений в кружках диаметром 6–8 мм, соответствующие номерам наименования помещений и приводят их в экспликации;
– конструкции (например, площадки, антресоли), расположенные выше секущей плоскости, изображают схематично штрихпунктирной линией с двумя точками.

План этажа здания рекомендуется вычерчивать в следующей последовательности (рис. 4):
а) наносят сетку координационных осей;
б) вычерчивают наружные и внутренние стены здания, перегородки и колонны, если они имеются;
в) показывают оконные и дверные проемы, направление открывания дверей, лестничные марши, санитарно-технические приборы и т. п.;

г) наносят выносные и размерные линии;
д) проставляют размеры и марки осей, делают все необходимые надписи;
г) после проверки и доработки обводят контуры сечений – сплошной основной линией, остальные – сплошной тонкой линией.

Рис. 4. Последовательность оформления плана этажа.

Как правило, невидимые конструктивные элементы на планах не показывают. Но если на других чертежах невозможно показать данный элемент как видимый, на плане его изображают штрихами. При этом изображаемый элемент может быть расположен как ниже секущей плоскости (ниша для батарей отопления), так и выше ее (антресоли).

В названиях плана здания указывают отметку чистого пола этажа или номер этажа, например: « План на отм. 0.000», « План 1 этажа», или, если ряд этажей имеет одинаковую планировку, то «План 2,3 этажей». Надпись не подчеркивают. Пример заполнения плана приведен на рис. 5.

Рис. 5. Пример оформления плана чертежа.





Чертежи планов этажей зданий

Когда составляют планы этажей, то обязательно указывают на них названия помещений. Сделать это можно следующими способами:

• Привести их в таблице (экспликации) помещений

• Указать их непосредственно на чертежах

Во втором случае номера помещений нужно поставить в кружках. Если назначение того или иного помещения понятно и без указания наименования, то оно не наносится на чертеж. Чаще всего так поступают при составлении планов жилых помещений.



План первого типового этажа









Ниже приведено изображение, на котором имеется небольшая часть плана, составленного для типового этажа кирпичного жилого здания. На этом плане указаны размеры и размерные линии, а также нанесены координационные оси.

Привязка вентиляционных каналов, которые следуют из подвала и поэтому обозначены буквой П, дана по оси Б, в продольной стене. Для строительства вентиляционных каналов в поперечных стенах используются развертки стен с каналами, которые относятся к категории специальных чертежей. На планах дано указание того, в какую именно сторону должны открываться все изображенные на их двери. На плане, приведенном ниже, в соответствии с принятыми и действующими правилами и нормами пожарной безопасности, изображено, что входные двери должны открываться наружу, а те, что ведут в квартиру – внутрь. Для обозначения оконных блоков на плане использованы марки ОК2 и ОК3. Антресоли изображаются при помощи прямоугольников с выполненными штриховыми линиями диагоналями.



Положение секущих плоскостей, необходимых для создания соответствующих разрезов, показано на плане разомкнутыми линиями 1 – 1 и 2 – 2.

План второго типового этажа



Согласно действующим правилам, размеры отдельных комнат на планах этажей не проставляются. Дело в том, что они дополняются таким документом, как план секций, имеющий более крупный масштаб. На нем указываются не только все необходимые размеры, но и маркировки перегородок ( ПГ ), маркировки дверей ( Д ). Кроме того, на плане секций производится также обозначение оборудования кухонь и санузлов.

На приведенном ниже рисунке дано изображение фрагмента секций здания, в которой располагается двухкомнатная квартира типовой планировки. На этом плане указаны:

• Размеры всех комнат

• Площади всех комнат (подчеркнутые числа)

• Жилая и полезная площадь квартиры (обозначены с помощью дроби)

• Марки дверных блоков ( ДК, Д2, Д3, Д4 )

• Марки балконных дверных блоков ( БДУ1п )

• Перегородки ( ПГ6, ПГС21 )

• Фрамуги ( Ф4 )

Перегородка, расположенная между двумя соседними квартирами по оси 4 является составной. Ее образуют две перегородки ПГ1, каждая из которых имеет толщину 100 миллиметров. Толщина всех остальных перегородок составляет 80 миллиметров. Согласно действующим правилам и нормам составления строительной документации на рабочих чертежах, входящих в комплект АС, можно изображать санитарно-техническое оборудование и конструктивные элементы зданий.

Секции типового этажа жилого дома



Узлы деревянных коробок





Для изображения таких конструкций, как перегородочные панели, а также различных узлов и деталей деревянных коробок в более крупном масштабе делают отдельные чертежи. На тех из них, что приведены на рисунке слева, выносными элементами изображены детали узлов 1 и 2 (на плане они помечены кружками). При помощи условных изображений на чертежах деталей в разрезах показываются цементный раствор, деревянные элементы и т.п.

Ведомость отделки помещений входит в комплект чертежей архитектурно-строительной части проекта. В ней указывается качество и характер отделки стен, полов, потолков, перегородок, а также столярных изделий, имеющихся во всех помещениях.

Ведомость отделки помещений



При проектировании сборных зданий, все элементы которых изготавливаются промышленным способом (щитовых, панельных), вычерчивание планов этажей производится схематично, а нанесению подлежат только основные размеры. Кроме поэтажных планов выполняются также монтажные схемы и планы. На них показывается маркировка и расположение друг относительно друга всех конструктивных элементов. Схемы расположения сборных конструкций и монтажные планы являются составными частями комплектов чертежей марки

КЖ (конструкции железобетонные).

Часть плана заготовительного цеха

На плане производственного здания, выполненном в масштабе 1:400, все основные элементы сопровождаются как ссылками на деталировочные чертежи (то есть выносные элементы) данного и прочих комплектов ( КМ,КЖ,АР ), так и поясняющими надписями. Узлы помечены кружками, номера выносных элементов приведены на полках, на листы чертежей дана ссылка. Мостовые краны, имеющие грузоподъемность

10 тонн показаны сплошными тонкими линиями, места разрезов определены линиями сечений 1 – 1 и 2 – 2.

В более крупном масштабе ( 1:100 ) выполнен «Фрагмент плана 9 на отметке 6,600». Условные изображения материала нанесены на разрезе колонн и перегородок, кроме того, показаны четверти в оконных проемах и элементы санитарно-технического оборудования.

Чертеж плана производственного здания



В комплект архитектурно-строительных чертежей АС входят также планы полов и кровли, подземных помещений и конструкций, а также схемы расположения перегородок.







Проекты одноэтажных домов бесплатно: чертежи и фото

Если вы задумываетесь о постройке дома, то обязательно взвесьте все «за» и «против», выбирая проект. Дом требует к себе особого внимания и подхода: необходимо тщательно

продумать расположение комнат, санузлов, кухни (или даже кухонь, если дом на две семьи). После начала постройки прежней возможности откорректировать проект уже не будет. Все поправки требуют изменений расчетов, что приведет к увеличению стоимости самого проекта и всей постройки в целом. Некоторые изменения внести на этапе строительства уже нельзя. В чем же особенность одноэтажных домов? На каком проекте остановиться? И как точно выбрать основные параметры дома?

Достоинства и недостатки одноэтажных домов

Какими «плюсами» обладает одноэтажный дом?

1. Красота. Первый вопрос, который возникает перед владельцами участка — это этажность дома. Многие считают, что только здания в два или даже три этажа могут горделиво возвышаться, поражая своей красотой и величием. На самом деле и одноэтажный дом будет выглядеть необычно и красиво, если над его проектом поработает хороший архитектор. Вы можете выбрать любые материалы для внешней и внутренней отделки, что существенно влияет на внешний облик дома. Камень или кирпич, дерево или пластик — выбор зависит только от бюджета и ваших предпочтений.
2. Бюджетный фундамент. Поскольку нагрузка значительно меньше, то и с фундаментом возникнет меньше проблем. Всем известно, что основание — важнейшая часть дома. Но для двух-трехэтажного особняка стандартного фундамента будет слишком мало, придется тратить больше средств и времени на создание более прочного основания.
3. Экономия времени и средств — вот ещё одно явное преимущество одноэтажного дома. Его можно построить за сезон от фундамента до самой кровли. И материальные затраты, конечно, окажутся меньше. Помимо этого одноэтажный дом позволяет рационально расходовать средства и в процессе эксплуатации. Вам потребуется меньше энергии, чтобы отапливать или охлаждать его.
4. Универсальность. Не всякая почва подходит для постройки дома, но одноэтажное здание можно спокойно разместить даже на грунте с малой несущей способностью.
5. Удобство. Ещё один неоспоримый «плюс» заключается в легкости ремонта и уборки. Чтоб помыть окна с обеих сторон, не нужно рисковать своей жизнью, балансируя на подоконнике. Также важна и безопасность передвижения. Отсутствие лестниц гарантирует удобство для детей, пожилых людей, инвалидов.

К тому же при постройке можно обойтись без специальной техники, что позволит сохранить ландшафт участка.

В чем же «минусы» одноэтажного дома?

1. Размеры. Вы не сможете получить большой дом, не занимая большую площадь. Если размеры участка невелики, а требуется просторное здание, то лучше отдать предпочтение двухэтажному проекту.
2. Расходы на изоляцию. Поскольку пол везде располагается близко к грунту, то потребуется дополнительная гидроизоляция, а также утепление.
3. Особенности постройки. Зависимость от рельефа территории — это заметный недостаток. Просторный дом на участке с большим перепадом высот просто не разместить. И дело не только в странном внешнем виде, но и в удобстве. К тому же в этом случае стоимость постройки заметно возрастет, ведь потребуется помощь высококвалифицированных работников.

Выбор основных параметров дома

Чтобы вам легче было определиться с проектом, то заранее продумайте основные требования к дому вашей мечты. Так вы сможете подобрать идеально подходящий проект и не ошибиться.

Прежде всего определитесь с размерами участка. Какой его частью вы готовы пожертвовать ради дома? Хотите ли вы оставить место для сада или огорода или же планируете построить большое здание?

Основной параметр, о котором вам следует задуматься до начала подбора проекта — это площадь дома. Вы можете использовать приблизительные значения. Этот параметр представляет собой сумму всех отапливаемых помещений. И он очень важен для расчетов затрат на отопление.

Общая площадь дома включает в себя все постройки (отапливаемые и неотапливаемые), именно этот параметр поможет приблизительно оценить расходы на постройку дома.

Обратите внимание на состояние участка и его особенности. Большой перепад высот на месте, которое предназначено под застройку — повод проконсультироваться со специалистом. Также стоит решить вопрос с грунтовыми водами. Если уровень высокий, то позаботьтесь о дополнительной гидроизоляции.

Оцените желаемое количество комнат, также определитесь с количеством санузлов и кухонь. Если вам нужен встроенный гараж, то этот пункт также необходимо продумать заранее. Он влияет на планировку дома. Вам следует с особым вниманием отнестись к тем помещениям, для обустройства которых необходим вывод канализации, вентиляции и водопровода. После начала постройки перенос этих комнат потребует дополнительных расходов и будет сопряжен с заметными сложностями.

Проекты одноэтажных домов с гаражом: чертежи и фото

Обеспечить свой машине защиту — это обязанность каждого ответственного автолюбителя. Часто получается так, что хозяева начинают строить дом, и лишь после этого осознают, что место для машины не предусмотрено. Ставить её за воротами небезопасно и непрактично. Гараж может быть как отапливаемым, так и неотапливаемым, но он убережет автомобиль от перепадов температуры, града, веток и преступников.

Проекты одноэтажных домов с тремя спальнями: чертежи и фото

Для семей с двумя детьми идеально подойдут проекты, в которых предусмотрены три отдельные спальни. Таким образом все будут иметь своё пространство, а между детьми не будет возникать конфликтов. В отдельной комнате каждый сможет заниматься любимым делом. А у родителей не будет проблем с оформлением детских.

Также проект с тремя спальнями подойдет для тех людей, у которых часто остаются гости на ночь. Вы сможете с комфортом разместить всех задержавшихся допоздна, а утром угостить их завтраком.

Проекты одноэтажных домов с мансардой: чертежи и фото

Не хотите тратить деньги на второй этаж? Мансарда — это отличный выход из положения. Она поможет увеличить полезную площадь. К тому же придаст дому стильный вид, а внутреннему убранству — особую атмосферу. На верхнем уровне обычно располагают спальни. Стоит заметить, что мансарда увеличит стоимость проекта и потребует установки лестницы.

Проекты одноэтажных домов с террасой: чертежи и фото

Такой формат придется по вкусу романтикам, которые любят наблюдать за природой, наслаждаясь чаем или вином. Открытая площадка позволит с комфортом разместиться на свежем воздухе. В зависимости от размера террасы на ней может поместиться пара кресел или же собраться небольшая компания.

Проекты одноэтажных домов из кирпича: чертежи и фото

Самый популярный материал для строительства домов отличается прочностью, устойчивостью к изменениям температуры и стильным внешним видом. Единственный серьезный недостаток — это высокая стоимость.

Проекты одноэтажных домов из пеноблока: чертежи и фото

Отличная альтернатива кирпичу не «ударит по карману». Пеноблок легок в монтаже, подходит для укладки на грунте с низкой несущей способностью и отличается хорошими тепло- и шумоизоляционными свойствами. Потребуется дополнительная внешняя отделка, но это позволит придать дому уникальный и необычный вид.

Как начертить план этажа здания

Описание презентации по отдельным слайдам:

1 слайд Описание слайда:

Презентация на тему: «Как начертить план этажа здания. » Подготовила Даций Г.А. Учитель ИЗО и черчения МБОУ СОШ 10 г.Ногинска

2 слайд Описание слайда:

Чертеж плана этажа План – это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на уровне оконных и дверных проемов каждого этажа (рис. 1). Рис.1. Понятие — план этажа. План здания дает представление о конфигурации и размерах здания, выявляет форму и расположение отдельных помещений, оконных и дверных проемов, простенков, капитальных стен, колонн, лестниц, перегородок.

3 слайд Описание слайда:

Следует обратить внимание на различие в присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок (рис. 2). Рис. 2. Присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок При выборе толщины линий обводки, следует учесть, что несущие конструкции, в частности, конструкции перегородок, чертят линиями меньшей толщины, чем несущие капитальные стены и колонны.

4 слайд Описание слайда:

Условное обозначение оконных и дверных проемов с заполнением и без него изображают согласно ГОСТ 21.501-2011. При вычерчивании плана в масштабе 1:50 или 1: 100 при наличии в проемах четвертей их условное изображение показывают на чертеже. Четверть – это выступ в верхних и боковых частях проемов кирпичных стен, уменьшающий продуваемость и облегчающий крепление оконных коробок (рис. 3). Рис. 3. Четверть в дверных и оконных проемах

5 слайд Описание слайда:

На планах этажей наносят и указывают: – координационные оси здания с указанием маркировки; – отметки чистых полов, расположенных на разных уровнях; – направление и величину уклона полов; – толщину стен и перегородок и их привязку; размерные цепочки: внешние и внутренние, проводят; – все (независимо от размеров) проемы, отверстия, ниши в стенах и перегородках с необходимыми размерами и привязками, за исключением предусмотренных в других чертежах. Для проемов с четвертями размеры показывают по наименьшей стороне проема. Размеры дверных проемов в перегородках на планах не показывают; – площади помещений проставляют в правом нижнем углу плана помещения и подчеркивают сплошной толстой линией. Площади указывают в квадратных метрах с двумя десятичными знаками; – номера помещений в кружках диаметром 6–8 мм, соответствующие номерам наименования помещений и приводят их в экспликации; – конструкции (например, площадки, антресоли), расположенные выше секущей плоскости, изображают схематично штрихпунктирной линией с двумя точками.

6 слайд Описание слайда:

Последовательность построения плана этажа здания План этажа здания рекомендуется вычерчивать в следующей последовательности (рис. 4): а) наносят сетку координационных осей; б) вычерчивают наружные и внутренние стены здания, перегородки и колонны, если они имеются; в) показывают оконные и дверные проемы, направление открывания дверей, лестничные марши, санитарно-технические приборы и т. п.; г) наносят выносные и размерные линии; д) проставляют размеры и марки осей, делают все необходимые надписи; г) после проверки и доработки обводят контуры сечений – сплошной основной линией, остальные – сплошной тонкой линией.

7 слайд Описание слайда: 8 слайд Описание слайда:

Рис. 4. Последовательность оформления плана этажа. Как правило, невидимые конструктивные элементы на планах не показывают. Но если на других чертежах невозможно показать данный элемент как видимый, на плане его изображают штрихами. При этом изображаемый элемент может быть расположен как ниже секущей плоскости (ниша для батарей отопления), так и выше ее (антресоли). В названиях плана здания указывают отметку чистого пола этажа или номер этажа, например: « План на отм. 0.000», « План 1 этажа», или, если ряд этажей имеет одинаковую планировку, то «План 2,3 этажей». Надпись не подчеркивают. Пример заполнения плана приведен на рис. 5.

9 слайд Описание слайда:

проекты частных строений с отличным планом, площадь и размеры помещений

Каждому человеку необходимо жилье. Некоторые выбирают проживание в благоустроенной квартире мегаполиса. Но более основательные люди строят загородный коттедж. Планировка дома – важный шаг на пути к собственному жилью.

Как сделать планировку самостоятельно

Вы задумывались о том, зачем нужен проект дома? Важность планировки не подлежит сомнению. Даже при строительстве деревенского дома сначала нужно нарисовать архитектурный проект фасада, фундамента, крыши, выполнить расчеты. Необходимо также изучить разрезы, чертежи основных элементов, внутреннюю часть планировки, спецификации. Не обойтись без плана подключения к сетям водоснабжения, канализации. Без проекта будущий дом признают самостроем и заморозят строительство.

Жилой дом представляет собою сложное по конструкции, количеству строительных элементов и их соединений строение. Невозможно его создать, не имея на руках план дома и соответствующую подробную документацию. Нельзя разработать проект жилья без специальных навыков и опыта. Непрофессионалу невозможно знать все о строительстве, но продумать планировку будущего здания вполне по силам.

Приступая к составлению плана дома, в первую очередь нужно определить размеры и форму будущего здания. При строительстве учитываются современные принципы планировки, работы ведутся с применением энергосберегающих технологий. Предпочтение отдают зданиям, которые занимают небольшую площадь участка. Сэкономить на строительстве можно, планируя прямые, без выступов и декоративных элементов стены. Для увеличения жилой площади в проект добавляют помещение мансарды или выполняют строительство в два этажа.

Традиционно выбирается прямоугольная планировка: 6х8, 7х9, 8х10, 10х12. Предпочтение отдают также квадрату, например: 8 на 8, 9х9, 12 на 12. В этом случае потребуется наименьшее количество строительных материалов. При выборе необычных планировок и элементов дизайна нужно учесть, что это увеличивает затраты на строительство.

Планировка дома 12х12

Проект дома, количество комнат и их назначение планируют в зависимости от следующих характеристик:

• числа проживающих;
• выделенного на строительство бюджета;
• образа жизни семьи: как часто гости задерживаются на ночь.

На лист бумаги в удобном масштабе наносится планировка территории. На проекте размещаются все имеющиеся строения. Расстояние от границы участка до дома регламентировано, составляет не менее 3 м.

Принципы расположения комнат

Планировка комнат в частном доме определяет уровень комфорта. Вне зависимости от количества этажей, условно особняк делят на две зоны: дневную и ночную или отдыха. Посмотреть варианты можно на фото планировки домов.

К дневной части проекта относятся:

• кухня;
• столовая;
• зал.

В нее проектировщики иногда включают террасу и веранду, куда переносится отдых в теплое время года. Здесь же располагается туалет и ванная.

В зоне для ночного отдыха находятся:

• спальни;
• детская;
• гардеробная;
• ванная с туалетом.

По этому принципу разработаны типовые планировки одно- и двухэтажных домов. Первый этаж используют для активного времяпрепровождения всей семьей. Под ночное время отводят второй. Если в семье есть люди с ограниченными двигательными возможностями или преклонного возраста, в проекте первого этажа выделяют место под спальню и строят дополнительный туалет с душем. Такая планировка считается удобной, позволяет полноценно отдыхать и одновременно принимать гостей.

Для того чтобы разделить внутреннее пространство на комнаты, на проект этажа наносятся линии, обозначающие стены, объекты с размерами. Определяют место под окна и двери.

Существует мнение, что спальни лучше ориентировать на южные стороны дома. Такая планировка позволит наполнить помещения достаточным количеством солнечного света. Недостаток в том, что в летнее время комнаты будут нуждаться в кондиционировании, это достигается установкой бытовых приборов и их работой в постоянном режиме.

Площадь дома

Габариты дома подбирают с учетом количества проживающих и предполагаемого уровня комфортности дома. Единых норм нет, размеры определяют ориентировочно. В проекте на одного человека выделяют от 28 до 30 кв. м. Для семьи из 4 человек подойдет проект дома 10х10 с отличной планировкой.

При выборе размеров и площади дома останавливаются на следующих вариантах:

• Размеры 4 на 4 м больше подходят для проекта дачного домика временного проживания.
• Площадь небольшого дома – 5 на 8, 6х6, 6 на 7, 6х8 – рассчитана на проживание маленькой семьи. Если домовладельцев более 3 человек, достраивают второй этаж, в проекте предусматривают летнюю кухню, веранду.

Дом 6х7

• При площади дома 80 кв. м и наличии мансарды или второго этажа вполне комфортно сможет проживать среднестатистическая семья. В планировке достаточно места для просторной гостиной, спален и кабинета. Примеры таких строений: дома 7 на 10, 8х10,8 на 9, 7 на 9 м.

Дом 8х9

• Одноэтажные дома с размерами 6х10,5 на 10 относятся к небольшим. Такие здания выбирают для узких участков. Если предусмотрен второй этаж, здесь с удобствами сможет разместиться семья из 4–5 человек.

Дом 6х10



Планировка дома 10 на 12 площадью более 100 кв. мпозволяет разместить несколько комфортных спален, просторную гостиную и кабинет. Эти характеристики относятся к зданиям следующих габаритов: дома 10х12,9 на 12, 9 на 10, 11 на 11, 8 на 12, 8 на 14 м.

Проект 10х12

Для особняков свыше 120 кв. м и габаритов: 13 на 13, 13 на 10, 15 на 15, 14 на 14 проектировщик может разработать проект большого дома повышенной комфортности. Получится разместить несколько спален с индивидуальными гардеробными и санузлами. В планировке достаточно места отводится для детской, кабинета, гостиной и просторной кухни с дополнительной кладовкой.

Внутреннее пространство разделяют следующим образом:

• для спальни – 10–20 кв. м;
• под санузел, ванную, гардеробные, служебные помещения отводят 3–10 кв. м,
• под кабинеты, игровые потребуется не менее 10 кв. м.

Все варианты представлены на фото частных домов

Проектирование

Выбирая проекты на фото, привязываются к условиям конкретного участка.  Изучают подвод инженерных коммуникаций, ориентируют дом с учетом возможности оптимального подключения.

Обязательно учитывают уровень грунтовых вод. Его определяют на основании геологических исследований. При высоком уровне потребуется дополнительная гидроизоляция. В поэтажный план дома не включают цокольный этаж. Исключен подвал. В условиях наличия грунтовых вод, при возведении  здания стоимость строительства увеличивается на 30%.

В проект дома входит стандартный набор помещений:

• зал;
• кухня;
• спальни;
• ванная и санузел;
• тамбур;
• хозяйственные помещения.

План частного дома на стадии проектирования можно менять и экспериментировать: добавлять новые комнаты, объединять помещения. Для увеличения площади в планировке предусматривается слияние кухни, столовой, зала в единую студию. Современная вентиляция сможет защитить зону отдыха от пищевых запахов.

Одноэтажный

Одноэтажный дом выбирают дружные семьи, предпочитающие проживать на одном уровне, не желающие много перемещаться по лестничным маршам. Это универсальная планировка для большого загородного участка.

Преимущества одноэтажного жилого дома:

• Здание имеет небольшой вес, что упрощает возведение фундамента. В проекте не потребуется усиление стен.
• Проживание на одном уровне исключает строительство лестницы, которая забирает полезную жилую площадь.
• При необходимости улучшения жилищных условий к дому легко пристроить дополнительные помещения.

В одноэтажном доме комнаты располагаются последовательно, функционально разделяя пространство.

Двухэтажный

Планировка дома в несколько этажей позволяет четко разделить зоны. Для распределения площади на комнаты потребуется в масштабе начертить план дома.

На первом этаже размещают в непосредственной близости столовую и кухню. В проекте рядом с комнатой для приготовления пищи выделяют место для кладовки, чтобы хранить пищевые запасы. Согласно планировке отводят место для санузла, размещают душевую кабинку и раковину с ориентацией на гостей.

В проект второго этажа включают спальни, гардеробные, общий холл. Под санузел отводят большее, по сравнению с первым этажом, помещение, оборудуют ванной. По планировке гардеробные устанавливают на первом и втором этажах.

С цокольным

Планировка частного дома с цокольным этажом часто используется в строительстве. Такой вариант возможен только при низком уровне грунтовых вод. В проекте на дополнительной площади можно разместить спортзал, винный погреб или бильярдную. Высота помещения не должна быть менее 1,8 м.

С мансардой

Современные жилые дома часто строятся с мансардой, альтернативой двухэтажной конструкции. В проекте получается много места, его используют под зону ночного отдыха. Высота мансардного этажа – не менее 2,3 м.

За счет покатой кровли площадь помещения уменьшается, при ее вычислении пространство высотою менее 1,6 м учитывается с коэффициентом 0,7. Строительство дома с мансардой обходится дешевле, чем обустройство цокольного этажа.

Планировка помещений

В планировке избегают проходных помещений и больших коридоров. Они забирают у дома жилое пространство. По проекту эти комнаты объединяют, полученное большое помещение делят на зоны.

Составляя план помещения, планировщик обращает внимание на следующие обстоятельства:

• планировка детской выполняется с учетом последующего переоборудования в спальное помещение;
• для старшего поколения желательно организовать спальню на первом этаже;
• даже для маленьких разнополых детей необходимы отдельные спальни.

В проекте размеры комнаты выбирают под последующее расположение мебели. Ширина коридоров и проходных помещений рассчитывается с учетом возможности переноса мебели. Для коридора это не менее 0,9 м. Ширина прихожей – от 1,8м.

Зал

Планирование зала начинается с определения его задач. Чаще комната используется для приема гостей. В небольших домах может использоваться для отдыха как гостей, так и самих жильцов. Под зал определяют самое большое помещение.

Обязательное требование – хорошее освещение за счет больших окон, а также наличие высоких потолков. Это создает торжественное настроение, уместное при встрече с друзьями дома. Потолки комнаты должны быть не ниже 2,5 м. Если в доме просторный зал, то желательно выдержать 2,8 м.

Кухня

Кухня используется как рабочая комната для приготовления пищи. Для этого в ее пространство устанавливают большое количество бытовой техники. При отсутствии гостей здесь происходят быстрые завтраки и семейные ужины. В проекте ей отводится не менее 8 кв. м. Если запланирована кухня-гостиная, площадь ее составляет не менее 25 кв. м.

Спальни

Спальные комнаты решают главную задачу – обеспечить комфортный отдых. Если здесь предполагается только спать, то достаточно 9 кв. м. Когда помещение используют под личные нужды, тогда площадь увеличивают до 12–16 кв. м.

Детская спальня имеет свои особенности. Ограничена тремя зонами следующих назначений:

• для сна;
• для игры;
• учебная.

При составлении проекта потребуется выделить больше места для размещения необходимой мебели.

Ванна и санузел

При выборе места под санузел необходимо учитывать, что нижнее помещение нельзя использовать как жилое. Чаще в планировке комнаты санитарного предназначения располагаются друг под другом. Это упрощает разводку коммуникаций по дому.

Удобно, если в проекте на одном из уровней, чаще на первом, ванная и туалет изолированы. Из эстетических соображений под эти комнаты не отводятся центральные части этажа. Лучше, когда вход в санузел не просматривается из гостиной.

Дом связи — чертеж плана первого и второго этажей, фасада, разреза здания, заполненная экспликация помещений

Содержание работы:

2D чертеж здания «Дом связи».

Выполнен план первого и второго этажей, фасад,  разрез 2-2, заполнена экспликация помещений.

Описание здания.

Стены здания кирпичные: наружные толщиной в два кирпича, внутренние — в полтора. Перегородки из гипсобетонных плит толщиной 120 мм.

Здание оборудовано водопроводом, канализацией и центральным отоплением. Оконные проемы с четвертями, переплеты с двойным остеклением. Дверные проемы: наружные с четвертями, внутренние без четвертей. Над входными наружными дверями устроены козырьки из железобетонных плит шириной 1,7 м.

Спецификация окон

Обозначение на чертеже	Типы оконных проемов	Размеры проемов, мм		Количество проемов
		ширина	высота	1 этаж	2 этаж	Всего
OK1	Раздельный двухстворчатый	1510	1810	20	20	40
ОК2	Раздельный одностворчатый	1210	1810	—	3	3



Спецификация дверей

Обозначение на чертеже	Тип дверей	Размеры проемов, мм		Количество проемов
		ширина	высота	1 этаж	2 этаж	Всего
Д1	Двупольная остекленная	1510	2370	4	2	б
Д2	Двупольная	1210	2110	б	8	14
ДЗ	Однопольная	910	2110	15	—	15
Д4	Однопольная	760	2110	4	—	4

Файлы в архиве:

• Дом связи. cdw (формат программы Компас 13)
• Дом связи.dwg (формат программы Autocad 2008)
• Дом связи.pdf

Управление поэтажными планами | Документы Microsoft

• 09.09.2020
• 6 минут на чтение

В этой статье

Планы этажей в Microsoft Search помогают пользователям находить людей и конференц-залы в здании. Планы этажей отвечают на следующие вопросы:

• Где находится офис Аллана Деёнга?
• Корпус 2 этаж 3
• Найдите 2/11173

Добавить планы этажей

Выполните следующие действия, чтобы настроить ответы на планы этажей в Microsoft Search .

Шаг 1: Определите свои строительные нормы и правила

Строительные нормы и правила используются как часть расположения офиса пользователя. Вы будете использовать эти коды при обновлении профилей пользователей. Допустим, у вашей организации есть здание по следующему адресу: Building 2, 350 5th Avenue, New York City, NY 10016

.

Вот несколько хороших примеров кода этого здания: 2, B2, Building2, Building 2 или NYCB2. Каждое здание должно иметь уникальный код.

Шаг 2. Просмотрите планы этажей

Файлы планов этажей должны быть в формате DWG; Файлы DWG могут содержать текстовые метки.Когда текстовая метка отмечает комнату, она называется меткой комнаты. В файле DWG должно быть минимум 10 помещений , отмеченных метками. Вот несколько примеров файлов DWG с разными типами этикеток:

Текстовые метки, включая метки комнат	Текстовые метки, но без меток комнат	Без текстовых меток

Информацию о просмотре и обновлении файлов DWG см. В разделе часто задаваемых вопросов.

Шаг 3. Обновите расположение офисов в профилях пользователей

Расположение офиса пользователя — это комбинация строительного кода и метки помещения. Например, если код здания — 2 , а метка комнаты — 1173 , местонахождение офиса будет 2/1173 .

Добавьте или обновите расположение офисов для каждого пользователя в вашей организации. Вы можете изменить расположение офиса в профиле пользователя в центре администрирования Microsoft 365 или изменить локальную службу Active Directory для синхронизации с Azure Active Directory. PhysicalDeliveryOfficeName — это поле, которое используется для местоположения офиса. Если на этикетках комнат нет номеров этажей, см. Советы в разделе часто задаваемых вопросов.

В этом примере офис Аллана находится в комнате 1173 на 1 этаже здания 2.

Примечание

Чтобы увидеть обновленные местоположения офисов при поиске планов этажей, необходимо обновить местоположения офисов для не менее 10 человек на каждом этаже.

Шаг 4. Подтвердите местонахождение офиса

Используйте Microsoft Search , чтобы найти пользователя и убедиться, что его офис отображается правильно.Если вы только что обновили местоположения, вам может потребоваться подождать до 72 часа , пока обновления не появятся в результатах поиска.

Шаг 5. Добавьте местоположения зданий

Поэтажный план использует местоположения для определения ваших зданий. В центре администрирования Microsoft 365 перейдите к Location , а затем выберите Добавить . Введите название, адрес и ключевые слова для здания. Добавьте столько построек, сколько вам нужно.

Для получения дополнительных сведений о местоположениях см. Управление местоположениями

Шаг 6: Соберите и распределите офисы

Прежде чем использовать планы этажей, необходимо проиндексировать расположение офисов.Это одноразовая операция, выполнение которой может занять до 48 часов. Общее время будет зависеть от размера вашей организации.

В центре администрирования перейдите к Поэтажные планы , а затем выберите Приступить к работе . Если вы не видите это уведомление, этот шаг для вашей организации уже выполнен.

Шаг 7. Загрузите поэтажные планы

1. В центре администрирования перейдите к Поэтажные планы .
2. Выберите здание в раскрывающемся списке и выберите Далее .Если здания нет в списке, вернитесь и добавьте местоположения зданий.
3. Выберите Загрузить файлы , а затем выберите загружаемый план этажа.
4. После завершения выгрузки необходимо ввести номер этажа, представленный в файле плана этажа. Затем выберите Далее .
5. (Необязательно) Если у вашего пола есть крылья или зоны, укажите эту деталь.
6. Вы увидите экран просмотра, в котором будет указано, сколько офисных помещений было нанесено на карту этажей. Выберите Детали , чтобы убедиться в правильности сопоставления.
   • Если ни один пользователь не сопоставлен или вас не устраивает сопоставление, выберите Продолжить сопоставление . Для публикации выберите Пропустить и опубликуйте .
7. Введите строительный код для этого плана этажа. Строительный кодекс можно найти на месте расположения офиса пользователя. Например, если местонахождение офиса пользователя — 2/1173 , то код здания — 2 .
8. На экране просмотра повторите шаг 6, чтобы убедиться в правильности сопоставления.
9. (Необязательно) Просмотрите и определите шаблоны расположения для всех загруженных планов этажей, а затем выберите Далее .
10. На экране просмотра повторите шаг 6, чтобы убедиться в правильности сопоставления.
11. Когда вы будете готовы, выберите Опубликовать , чтобы сделать план этажа доступным в Microsoft Search .

Примечание

Публикация поэтажных планов занимает 48 часов. После этого ваши пользователи увидят результаты плана этажа, аналогичные приведенному ниже, когда они будут искать офис коллеги.

Шаг 8: (Необязательно) Укажите шаблоны расположения

После загрузки плана этажа текстовые метки будут сравниваться с офисами в профилях ваших пользователей. Если совпадений меньше 10, появится экран Укажите шаблоны местоположения . Шаблоны местоположения используются для извлечения информации о этажах, крылах и помещениях из офисных местоположений.

Требуется только комната, пол и крыло не являются обязательными, и вы можете пропустить места по мере необходимости.

Изменить планы этажей

Чтобы обновить существующий план этажа, выберите план этажа, который вы хотите изменить, а затем выберите Изменить . Внесите свои изменения и сохраните их.

Устранение неисправностей

Шаг	Сообщение об ошибке	Тип	Действие
Загрузить планы этажей	Невозможно прочитать CC_1. dwg. Пожалуйста, повторно загрузите или удалите план помещения.	Ошибка	Попробуйте загрузить файл еще раз. Если это не помогло, удалите файл и попробуйте еще раз.
Загрузить планы этажей	Есть два файла с именем CC_1.dwg. Пожалуйста, удалите один из них или повторно загрузите с другим именем.	Ошибка	Если имя файла неверно, сделайте имя файла уникальным, добавив информацию о полу или крыле, а затем загрузите файл снова. Если вы случайно добавили один и тот же файл дважды, просто удалите его.
Загрузить планы этажей	Данных не найдено.	Ошибка	Проверьте свой файл, чтобы убедиться, что он правильный, а затем загрузите его снова или удалите.
Загрузить планы этажей	В этом файле отсутствуют внешние ссылки. Загрузите CC_1_furniture.dwg или удалите этот файл.	Предупреждение	Загрузить файлы внешних ссылок или удалить.
Загрузить планы этажей	Не удалось прочитать номера комнат или теги в файле DWG. Пожалуйста, удалите этот файл.	Предупреждение	Проверьте файл DWG, чтобы убедиться, что данные включены, затем удалите файл и повторите попытку.
Ссылка на офисы	В Azure Active Directory не найдено офисов. Перед настройкой поэтажных планов добавьте данные о местоположении в Azure Active Directory.	Ошибка	Обновить расположение офисов в профилях пользователей

Часто задаваемые вопросы

Q: Как просматривать и редактировать файлы DWG?

A: Используйте любой из этих параметров для просмотра файлов DWG:

Q: Как добавить текстовые метки к комнатам без отметок?

A: Откройте файл DWG в редакторе и добавьте метки комнат.

Q: Как мне создавать или редактировать файлы DWG для тестирования?

A: Создайте файл DWG в Microsoft Visio, Autodesk AutoCAD или любом другом редакторе DWG. Убедитесь, что в файле указано 10 или более комнат.

Q: Какой лучший формат для текстовых меток в файлах DWG?

A: Для получения наилучших результатов текстовые метки должны содержать номера этажей и комнаты. В приведенных ниже примерах для строительного кода используется 2 или SC.

Типы этикеток номеров	Этаж	Комната	Образец текстовой метки	Расположение офиса (строительный код / ​​текстовая табличка)
Имеет этаж и номер комнаты	1	173	1173	2/1173
	21	45	21045	2/21045
	23	100 К	23-100 К	2 / 23-100 К
	1	G06-07	1G06-07	2 / 1G06-07
	2	1024A	02. 1024A	2 / 02.1024A
	2	1024A	02.1024A	2 / 02.1024A
	2	105.01	2105.01	2 / 2105.01
Имеет строительный код, этаж и номер комнаты	0	Х-11-М-12	2-0-X-11-M-12	2 / 2-0-X-11-M-12 2-0-X-11-M-12
	2	128A	22128A	2 / 22128A 22128A
	1	B2-11	21-B2-11	2/21-B2-11 21-B2-11
	2	45	SC2045	SC / SC2045 SC2045

Q: Могу ли я использовать файл DWG без номеров этажей?

A: Да, можно.Когда вы обновляете расположение офисов в профиле пользователя Azure Active Directory, включайте номер этажа как часть номера комнаты, даже если он отсутствует в файле DWG. После того, как вы загрузите файл, появится экран «Укажите шаблоны расположения», на котором вы сможете указать оба значения.

Например, файл DWG, который включает номера комнат, но не номера этажей, может выглядеть примерно так:

Расположение офиса в профиле пользователя должно быть 2/1175, где «2» — код здания, «1» — номер этажа, а «175» — номер комнаты.

Центр города Ванкувер Поэтажный план и таблички

Самый сложный и комплексный онлайн-сервис по планированию этажей Ванкувера.

Мы обслуживаем большинства зданий в центре Ванкувера и прилегающих районах, включая: Западный Ванкувер — Даунтаун, Северный Фолс-Крик, Маринасайд, Ялтаун, Угольная гавань, Гастаун, Ситигейт, Кросстаун и некоторые части Вест-Энда. Мы стремимся иметь поэтажные планы для всех зданий, но у нас нет и мы не гарантируем наличия поэтажных планов для каждого здания и каждого апартамента в здании .Перед регистрацией вы должны убедиться, что планы, которые вы хотите, действительно существуют.

Мы также медленно загружаем некоторые участки Fairview Slopes и Kitsilano. (В стадии разработки) Если у вас есть информация о зданиях, которой у нас нет в настоящее время, мы хотели бы купить ее у вас. Пожалуйста, отправьте нам электронное письмо на [адрес электронной почты защищен], чтобы договориться о способах получения информации. По поводу планов этажей, изготовленных по индивидуальному заказу, которых нет в этой базе данных, обращайтесь в Pixilink Solutions. НОВИНКА — Планы этажей теперь связаны с большинством листингов в центре города…

Чтобы обеспечить лучшую функциональность и безопасность, мы используем файлы cookie. Убедитесь, что вы включили файлы cookie в настройках вашего браузера.

* Не все апартаменты в каждом здании доступны, пожалуйста, уточняйте перед покупкой.

Совет поиска: Используйте (CTRL + F) для поиска на этой странице

Просмотр по улице: — выберите —100 Mile HouseAbbotsfordAgassizBcn Поддельный AreaBcnrebBowserBrackendaleBurnabyBurnaby SouthBurns LakeCampbell RiverCastlegarCentral SaanichChemainusChilliwackColwoodComox ValleyCoquitlamCourtenayCowichan BayCranbrookCranbrook LakesCrestonCrystal BeachCultus LakeDeltaDenman IslandDuncanElkfordEsquimaltFernieFort JohnFort Джон (зона 60) Форт NelsonFort Нельсон (зона 64) Fvreb Out Of Island TownGaliano 9GibsonsGulf IslandsHalfmoon BayHarrison Горячие SpringsHopeHornby IslandKamloopsKelownaKimberleyKimberley / CRANBROOK RuralKitimatLadnerLadysmithLake CowichanLangfordLangleyLindell BeachLions BayMackenzieMaple Ридж-АйлендМейн-Айленд 6Миссия Милл-БэйНанаймоНельсонНью-ВестминстерСеверный СааничСеверный СуррейСеверный ВанкуверОук-БэйВне городаПарксвиллПембертонПендер-АйлендПентиктон

ОКНА КЛЮЧЕВОЙ ПЛАН.JANE Street West 12th Street ПЛАН ЭТАЖА: 2-й — 6-й этажи

Как спроектировать новое здание

КОНТРАКТ № РАЗРАБОТАННЫЙ НОМЕР СПРАВОЧНЫЕ ЧЕРТЕЖИ В РЕДАКЦИЯХ WSHINGTON METROPOLITN RE TRNSIT UTHORITY RED LINE REHB.ЛИСТ № CONTRCT

Дополнительная информация

ПАНЕЛЬ И ОТДЕЛКА ОКНА

ОКТЯБРЬ, 2010 ПАНЕЛИРОВАНИЕ И ОТДЕЛКА ОБЩАЯ ИНФОРМАЦИЯ 1 НАРУЖНОЕ ПАНОРАМИРОВАНИЕ Панорамирование в основном используется для покрытия периметров существующих проемов в зданиях перед установкой новых окон.

Дополнительная информация

Уведомление о технических изменениях

Уведомление об инженерных изменениях Определение n Уведомление об инженерных изменениях (ECN) — это документ, разрешающий и регистрирующий изменения конструкции на этапах прототипирования и жизненного цикла продукта.Документация ECN

Дополнительная информация

Решения для комплексной разработки

ТЕХНИЧЕСКИЕ УСЛУГИ Решения по непрерывной разработке Mnged y TFE HOTELS TFE Hotels — единственная группа отелей Austrlin, предлагающая комплексные решения для разработки. У нас есть опыт в Arhiteturl и Interior

Дополнительная информация

OPTIMA QUADRANT / OFFSET QUADRANT

OPTIMA QUADRANT / OFFSET QUADRANT 71799 00 / Выпуск 1/15 РАЗМЕРЫ ПО Y Z Проверьте, чтобы размер шкафа в нижнюю часть корпуса соответствовал установке в душевой кабине.= Ширина: 800 Дверь = 780-805 мм Дверь 900 = 880-905 мм Y

Дополнительная информация

4 Установка подрамника 5/16

4 5/16 Установка подрамника Система подрамника — отличный инструмент для установки окон в условиях кирпичной кладки. Обычно в проемах в кладке используются подрамники, чтобы окна можно было закрепить

Дополнительная информация

Ремонт Frost and Cooper

Компания Barton Malow LIVONIA ОБЩЕСТВЕННЫЕ ШКОЛЫ Livonia, Michigan Frost and Cooper Renovations ПРЕДЛОЖИТЕЛЬНЫЙ ПАКЕТ №1 ПРИЛОЖЕНИЕ № 3 17 февраля 2014 г., компания Barton Malow, компания Frost and Cooper Renovations МЕМОРАНДУМ

Дополнительная информация

Windows Tundra Series Январь 2016 г.

Окна серии Tundra Январь 2016 г. Новые инструкции по монтажу конструкции Приспособления для гвоздя, ребра J-Fin и Brickmold. ВНИМАНИЕ! Перед установкой

прочтите и поймите все инструкции по установке. Дополнительная информация

МЕМОРАНДУМ ГОРОДА КЕЛОВНА

МЕМОРНДУМ ГОРОДА КЕЛЛОУН Дата: 0 апреля 004 г.: Z04-00 / T04-000 Кому: От: Городской менеджер Департамента планирования и корпоративных услуг Тема: PPLICTION NO. T04-000 Z04-00 ВЛАДЕЛЕЦ: Springfield Plaza Inc.

Дополнительная информация

Инструкции по установке Двойное подвешивание, одинарное подвешивание, створка, навес, раздвижная, изображение и формы Безударные и ударопрочные окна с ребрами жесткости

Инструкции по установке Двойное подвешивание, одинарное подвешивание, створка, навес, раздвижная, изображение и формы. Ударопрочные и ударопрочные окна с ребрами жесткости.com Требования к проекту: Читать

Дополнительная информация

УСТАНОВКА ОКНА ОТСЕКА

УСТАНОВКА ОКНА ОТСЕКА Установка окна-эркера Эти инструкции касаются замены существующего окна-эркера или замены прямого окна новым эркером в проеме

Дополнительная информация

ЛИНИЯ СУЩЕСТВУЮЩЕЙ СМЕЖНОЙ КОНСТРУКЦИИ 6 «МИН.КУРС ЗАЩИТЫ (НЕ ТРЕБУЕТСЯ, ГДЕ НЕТ СМЕЖНЫХ BLDG. ВЛАГОСТОЙЧИВАЯ МЕМБРАНА ПРИ СУЩЕСТВУЕТ. И НОВАЯ BLDG. КАК ПРОИСХОДИТ ВОДОСТОЙЧИВОЕ ПРЕКРАЩЕНИЕ ПЛИТЫ ПО СОРТАМ

Дополнительная информация

Рама DE с боковым светом серии C

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ Рулетка Магнитный уровень 6 футов Магнитный уровень 3 ‘Пистолет с отрегулированным сцеплением № 2 крестообразный наконечник № 3 крестообразный наконечник Отвертка (используется для регулировки рамки на воле с помощью овальных пазов) Порошковая ручка для монтировки

Дополнительная информация

Строительство из кирпичного шпона

Конструкция из кирпичного шпона Контрольный список рекомендуемых инструментов и вспомогательных элементов Молоток Рулетка 3/4 дюйма [19 или 20] Долото по дереву Деревянные или пластиковые прокладки Монтировка Универсальный нож Пистолет для уплотнения и уплотнения Power

Дополнительная информация

ПРАВЫЙ УГОЛ ЦИЛИНДРОВЫЕ ПРИВОДЫ

Правые диски RIGHT NGLE HELICL GER DRIVES Миниатюрные (дюйм)…3 Привод с мини-валом (дюйм) … Шпоночный привод (дюйм) … 34 Опора на лапку для ключевого привода (дюйм) … 35 — Привод вала, 1: 1 или 3: передаточное число (дюйм) … 36-Вал

Дополнительная информация

Инструкции по установке окна

Осторожно! Правильные методы установки окон в полнокадровом исполнении или встраиваемых приложений имеют решающее значение для достижения проверенных характеристик окна и долгосрочного использования и экономии энергии для

Дополнительная информация

РУКОВОДСТВО ПО УСТАНОВКЕ ОКНА

WINDOW INSTALLATION GUIDE не несет ответственности за любое использование или неправильное использование информации, содержащейся в этом руководстве по установке Windows.Руководство по установке Windows В этом руководстве содержится основная информация

Дополнительная информация

План дома 1-го этажа | Лучшие 100+ традиционных индийских домов, планы

Планы дома Краткий обзор: -32557
Спецификация	Описание
Стиль	Современный / Городской стиль / Апартаменты
Площадь	800 кв. Футов
Этаж	1
Спальня	2
Общая ванная комната	2
Этот дом — 2 спальни в 1 этаже — План дома 1-го этажа
Этот дом — план дома на 1-м этаже — также есть современная кухня, гостиная, столовая, общий туалет, рабочая зона, кладовая, без главной спальни + пристройка, 1 спальня + пристройка, 1 обычная спальня, выход на улицу, без машины Крыльцо, лестница, без балкона, открытая терраса, без гардеробной
Кухня	Современный / Традиционный Тип
Гостиная	ДА
Столовая	ДА
Общий туалет	ДА
Рабочая зона	ДА
Кладовая	ДА
Главная спальня + приставка	1
Спальня + Пристройка	NIL
Обычная спальня	1
Разделочная	NIL
Внешний вид	ДА
Крыльцо автомобиля	NIL
Лестница	ДА
Балкон	NIL
Открытая терраса	ДА
Бюджет этого дома 11 лакхов — План дома 1-го этажа
Этот дом, состоящий из 1 этажа, 2 спален, 2 полных ванных комнат и первого этажа, составляет 800 кв. Футов, общая площадь — 800 кв. Футов.
Описание этажа	Описание
Площадь первого этажа	800 кв. Футов
Площадь крыльца	0 кв. Футов
План дома 1-го этажа | 100+ лучших традиционных индийских домов, планы
План 1-го этажа дома с 3-х мерным фасадом Коллекции дизайна | Планы традиционных домов Кералы с планами недорогих домов с фотографиями | 1 этаж, 2 спальни, 2 ванные комнаты и площадь первого этажа 800 кв. Футов, общая площадь 800 кв. Футов, кухня, гостиная, столовая, общий туалет, место для отдыха и открытая терраса
Размер участка	Описание
Размер пола	8.60 м x 9,20 м
Диапазон площади	800 — 1000 кв. Футов
Этот тарифный план включает:	2D План первого этажа, 2D План первого этажа, 2D Фасад, 3D Фасад

Устали от открытых планов этажей? Узнайте 5 способов определить свое пространство

Мы обвиняем Property Brothers.

Для чего, спросите вы? Ну много чего.Для игры на приманку и переключения с потрясающими новыми домами в начале каждого эпизода. («Тебе нравится этот дом? Ну, ты не можешь позволить себе этот дом!») За чрезмерное использование синего цвета и всех его различных оттенков. Для того, чтобы быть просто немного слишком высокий и красивый.

Но вот в чем мы их больше всего обвиняем прямо сейчас: каждый раз, когда они видят стену и говорят своим (телевизионным) клиентам «снести ее», это учит еще одного домовладельца, что открытая планировка этажей — это только этаж . планы.

Конечно, открытая планировка имеет свое место. Крошечная кухня кажется гораздо более обширной с одной стеной меньше; тесный макет становится намного лучше, когда вы смешиваете его вместе. А если вы большой артист, это сверхмощное словечко — flow — действительно что-то значит.

Для всех остальных? Вы можете подумать еще раз. Открытые планы этажей ужасны для семей, которые любят заниматься своим делом (нельзя смотреть телевизор, когда кто-то бьет по кастрюлям на кухне) или у которых есть шумные дети.На открытой планировке нет уединения; нет разделения пространства.

И их может быть сложно украсить, особенно начинающему дизайнеру.

«Я считаю, что тенденция к открытой планировке этажей немного меняется в наши дни, — говорит Уильям Дж. Хирш-младший. , архитектор и автор книги« Designing Your Perfect House ». «Люди, кажется, ищут более четкое оформление комнат, хотя им по-прежнему нравится сохранять аспект« общего пространства »открытой планировки».

Мы не единственные, кто с нетерпением ждет конца открытой планировки этажей.Wall Street Journal бьет в этот барабан с 2012 года, и недавний опрос британских дизайнеров указывает на сдвиг в сторону домов с нарушенной планировкой, с перегородками и двухуровневыми полами.

Вы хотите немного закрыть свой дом, но не уверены в установке стен? Вот пять архитектурных и дизайнерских решений, которые позволят восстать против открытого плана этажа и разделить ваше пространство — без необходимости иметь дело с бедствием, которое представляет собой гипсокартон.

1. Добавьте потолочные балки

Одна потолочная балка на краю комнаты может творить чудеса в разделении пространства.

Lightmaster Direct / houzz.com

Самые простые перегородки вообще не касаются пола. Не только модно добавлять деревянные потолочные балки, окрашенные в контрастный цвет, но и балки создают четкие границы между жилыми помещениями, помогая вам отличить игровую комнату ваших детей от формальной жилой зоны.

«Чтобы создать ощущение разделения, сохраняя при этом пространство открытым, я часто сбрасываю балку с потолка на край комнаты», — говорит Хирш. «Но любая деталь потолка будет определять границы пространства.»

В зависимости от вашего потолка вы можете использовать одну балку или растянуть несколько балок в одном пространстве, чтобы создать эффект коробчатой ​​балки. Если вам повезло иметь сводчатую крышу, подумайте об установке декоративной арки.

2 . Используйте цвет

Цвет можно использовать для определения пространств.

M. Eric Honeycutt / iStock

Использование разных оттенков — простой способ создать некоторое разделение между пространствами.

Недостаточно удобно забивать некоторые балки? Попробуйте использовать цвет для определение.

«Цвета могут быть простым способом определить различные пространства на открытой планировке, — говорит Тиффани Штутцман , дизайнер из Батон-Руж, штат Луизиана.

Штутцман рекомендует выбирать два или три цвета для каждой части дома, следя за тем, чтобы каждая область имела общий оттенок, чтобы обеспечить плавный переход между пространствами. Например, попробуйте серый, бирюзовый и белый цвета для гостиной, но покрасьте кухню в серый и желтый цвета, чтобы выделить их без противоречий.

«Эти цветовые палитры могут существовать рядом с каждой, но также определять области как отдельные пространства», — говорит она.

3. Установите столбцы

Столбцы добавят величия и четкости.

Terry J Alcorn / iStock

Хотите немного величия в разделении вашей комнаты? Столбцы могут быть ответом.

Другой архитектурный вариант: добавить колонны. Они могут растягиваться от пола до потолка или встречаться с опущенными балками, создавая эффект арки между различными областями.

«Этот вид деталей подразумевает структурное разделение комнат, даже если колонны расположены довольно далеко друг от друга», — говорит Хирш.

Просто убедитесь, что между столбцами достаточно места, чтобы сохранить этот благословенный «поток». Это особенно удобно для развлечения: если вы устраиваете большую вечеринку, широкое отверстие между столбцами позволяет вытянуть стол в соседнее пространство, — говорит Хирш. Это лучшее из обоих миров: открытость без бесконечности; определение без стен.

4. Вставьте французские двери

Французские двери — отличный способ немного уединиться, сохраняя при этом открытость.

lavi37 / iStock

Но, может быть, стоит добавить стен.Выслушайте нас: вы действительно хотите жить в одной комнате? В самом деле? В самом деле? Возможность не допустить хоккейного матча мужа и марафона Mario Kart вашего подростка бесценна.

Но вы все равно можете сохранить ощущение открытого пространства, даже если между вашими помещениями есть гипсокартон. Попробуйте добавить французские двери, позволяя дому чувствовать себя открытым, когда это необходимо, и закрытым, когда вы жаждете уединения.

5. Установите книжные шкафы

Этот книжный шкаф разделяет гостиную и столовую.

Росс Чандлер / iStock

Конечно, есть более простой способ разделить пространство, не переходя во всю стену: добавить открытые книжные шкафы, также называемые étagères (похоже, французы действительно разделяли открытые пространства).

«Книжные шкафы — фантастический способ создать отдельные зоны на открытой планировке, не создавая ощущения замкнутости пространства», — говорит Штутцман.

Выберите материал, соответствующий вашему пространству — вы можете выбрать дерево, металл или стекло — и убедитесь, что стеллажи выглядят так же великолепно с обеих сторон.

Несмотря на то, что все эти меры — великолепные способы сделать вашу открытую планировку этажа немного менее такой, нет причин избегать целиком и полностью. Быть храбрым! Восстановите эти разрушенные стены. Однажды мы построили дома с разделением по какой-то причине — может, пора вспомнить почему.

Даже если Property Brothers не согласны.

План этажа

▷ Индонезийский перевод

План этажа ▷ Индонезийский перевод — Примеры использования плана этажа в предложении на английском языке Это план этажа частного банка, Limburg co, zimmerstrasse 26.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт
