Комбинированное освещение это освещение: комбинированное освещение | это… Что такое комбинированное освещение?

Содержание

что это такое, в каких случаях необходимо

Свет играет огромную роль в жизни человека. Значительную часть важной информации об окружающей среде мы получаем при помощи зрения. В отличие от некоторых зверей зрение человека плохо приспособлено к темноте. Поэтому наши предки были очень уязвимы ночью. Для выживания люди стали применять огонь для освещения и обогрева, научились его поддерживать.

С развитием технического прогресса и повсеместного использования электричества роль естественного освещения не уменьшилась. Полностью заменить естественные источники света искусственными человек не смог. Именно солнечный свет наиболее благоприятен для органов зрения людей. При его длительной нехватке развиваются различные заболевания, производительность труда и качество жизни снижаются.

С точки зрения экономической целесообразности и физиологических потребностей оптимально совмещенное и комбинированное освещение. В статье рассмотрены нормы и требования, предъявляемые к этим типам освещения, и примеры расчетов для определения уровня освещенности.

Содержание:

1. Определение

2. Чем комбинированное отличается от совмещённого

3. Нормы и требования

4. Как выглядит на практике

5. Пример расчёта

6. Заключение

Определение

В документации этот термин применяется к разным типам освещения. Для исключения разногласий при прочтении документов обратимся к актуализированной редакции СНиП 23-05-95 — Своду правил СП 52.13330.2016.

Согласно этому документу различают:

Рисунок 1. СП 52.13330.2016 п.3.26 — 3.27

Комбинированное освещение — это освещение с несколькими источниками света. Оно позволяет оптимально распределить световые потоки. Причем комбинированное освещение организуется при использовании как естественных, так и искусственных источников света.

к содержанию ↑

Чем комбинированное отличается от совмещённого

В отличие от комбинированного совмещенное освещение дополняет нехватку солнечного света искусственными источниками.

Совмещенное освещение помещений отличается от естественного тем, что позволяет создавать уровень освещенности, необходимый для проведения работ даже наивысшей степени сложности, который не зависит от особенностей погоды или времени года.

Получить более подробную информацию о видах освещения и их особенностях, о единицах измерения освещенности можно в этой статье.

к содержанию ↑

Нормы и требования

Требования, предъявляемые к системам комбинированного искусственного освещения, указаны в следующей нормативно-технической документации:

Рисунок 2. НТДк содержанию ↑

Как выглядит на практике

После того как мы разобрались с требованиями НТД, приведем практические примеры таких систем.

При комбинированной системе освещения естественного типа солнечный свет поступает в помещение как сквозь оконные проемы, так и через крышу. То есть свет может одновременно приходить как сбоку, так и сверху.

Чтобы обеспечить проникновение света, на крышах устанавливают окна или фонарь. Это конструкция, проходящая по всей длине крыши или по ее части.

Рисунок 3. Пример организации комбинированного освещения с зенитным фонарем на крыше здания

Фонарь обеспечивает проникновение света в помещение, одновременно предупреждая потери тепла. Такая конструкция устанавливается на крышах зданий производственного и жилого назначения.

При наличии в здании мансардного этажа на крыше могут быть окна, дополняющие световой поток, идущий через окна в стенах.

Причем если окна в здании слишком большие, это приведет к значительным потерям тепла и к повышению расходов. Поэтому величина проемов должна быть обоснована.

В отличие от естественного искусственное освещение не зависит от времени суток, погоды, времени года. Оно создает комфортные условия для работы или отдыха.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Искусственное освещение рекомендуется использовать, когда естественного недостаточно для обеспечения требуемых параметров освещенности или когда нет возможности организовать естественное освещение.

Подробнее прочитать о видах, характеристиках, источниках искусственного освещения можно здесь.

Комбинированное искусственное освещение предполагает дополнение основного источника света локальным, местным светильником.

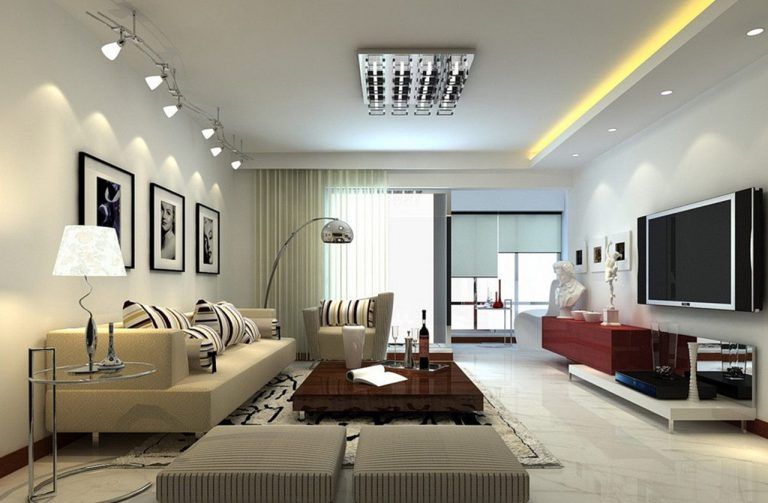

Рисунок 4. Пример комбинированного искусственного освещенияк содержанию ↑

Пример расчёта

Главная задача при расчетах уровня освещенности — получение лучшего соответствия параметров солнечному свету. Последний оптимален для человеческого глаза.

При расчетах определяется:

  • Количество, тип и мощность ламп для обеспечения нужного уровня освещенности.
  • Количество и размещение светильников.
  • Расчетная освещенность при выбранном размещении светильников и известной мощности источников света, установленных в них.

Основная задача при выполнении проекта — определение количества, типа и мощности ламп. Это напрямую влияет на экономичность всей системы освещения и на уровень освещенности.

При известном количестве и мощности ламп определяется число светильников для создания нужной освещенности. Когда нет возможности проверить уровень освещенности уже работающей осветительной системы, это производится расчетным путем.

Расчеты делают с применением следующих методов:

  1. Метод коэффициента использования светового потока.
  2. Метод удельной мощности.
  3. Точечный метод.
  4. Комбинированный метод.

Разберем подробнее, в каких случаях применяется каждый из методов.

Метод коэффициента использования светового потока

Как следует из названия, основной параметр, определяемый при применении этого метода, — подбор источника света на основании уже известного светового потока.

Лампа выбирается исходя из условия, что ее световой поток не превышает 20% и не меньше 10% от требуемого. Если это условие не выполняется, количество светильников корректируется.

Уравнение для расчета светового потока:

Рисунок 5. Уравнение для расчета светового потока

Разберем порядок расчета этим методом на примере жилой комнаты. Примем для расчета следующие параметры:

  • Ширина комнаты — 4 м, длина — 6 м.
  • Высота потолка — 2,5 м.
  • Потолок в комнате покрашен краской белого цвета.
  • Полы комнаты покрашены краской серого цвета.
  • Стены покрашены краской светло-серого цвета.

Требуется рассчитать освещенность комнаты после установки люстры с пятью плафонами, оборудованными светодиодными лампами, подвешенной на высоте 2,3 м.

Расчет производится в такой последовательности:

  1. Определим нормы освещенности для жилой комнаты. Необходимо использовать таблицу Л. 1 приложения Л в СП 52.13330.2016. Принимаем норму освещенности равной 150 лк.
  2. Рассчитаем площадь комнаты. Площадь прямоугольника вычисляется путем умножения значений длины комнаты на ее ширину. Получаем площадь 24 м2.
  3. Выберем коэффициент запаса. Он вводится, потому что при длительной эксплуатации происходит загрязнение светильников и различных поверхностей, выходят из строя источники света, снижается способность пропускать или отражать свет у материалов лампы или светильника. В зависимости от внешних условий значение находится в пределах от 1 до 2. Принимаем это значение равным 1.
  4. Определим, что значение коэффициента неравномерности z, применяемого для помещений, где предполагается проведение работы высокой точности, для чтения и подобных занятий, равно 1,1. При использовании люминесцентных или светодиодных ламп это значение — 1,1, а при использовании ламп накаливания — 1,15.
  5. Рассчитаем значение коэффициента использования светового потока. Сначала определяем индекс помещения i.
Рисунок 6. Уравнение для расчета индекса помещения

Подставляем данные в формулу и получаем:

i=24/((6+4)*2,3)=1,04

Результат округлим до 1,1.

Принимаем значения коэффициента отражения из справочника «Коэффициенты отражения видимого света для различных покрытий, цветов, материалов. Эрнст Нойферт. «Строительное проектирование».

Принимаем, что для потолка этот показатель равен 70%, для стен — 50%, для пола — 30%.

По таблице определяем величину коэффициента использования светового потока. Выбираем по наименьшему показателю коэффициента отражения значение коэффициента использования светового потока равным 0,56.

Рисунок 7. Таблица для определения коэффициента использования светового потока

Количество ламп в люстре нам известно — 3.

Подставляем полученные значения в формулу для расчета светового потока:

Рисунок 8. Формула для расчета светового потока с данными

F=1414 лм.

Этот показатель относится к каждой лампе в люстре. На основании полученной величины выбираем светодиодную лампу с учетом световой температуры, основываясь на данных производителя. Они указаны на упаковке изделия.

Например, для светодиодной лампы мощностью 20 Вт со световой температурой 3000 К, что соответствует теплому свету, световой поток равен 1520 лм. Выбираем ее для установки в люстру как наиболее подходящую.

Рисунок 9. Светодиодная лампа Gauss 20 Вт

Метод удельной мощности

При этом методе величину освещенности выбирают из справочных данных. Учитывается мощность источников света, их количество и площадь помещения.

Расчет мощности для одной лампы производят по формуле:

Рлампы=(Руд*n)/S

где Руд — удельная мощность, Вт/м2;

n — количество ламп, шт. ;

S — площадь комнаты, м2.

При расчетах данным методом придерживаются такой последовательности:

  1. Определяется количество и тип размещенных в комнате светильников, высота подвеса.
  2. На основании справочных данных устанавливается норма освещенности и удельной мощности.
  3. Определяется мощность одной лампы. Величина выбирается из стандартных значений.

Если после расчета выяснится, что необходима установка лампы другой мощности, определяется количество светильников с учетом требуемых параметров.

Точечный метод

Применяя данный метод, определяют величину освещенности любой точке помещения.

При выполнении расчетов придерживаются заданного порядка:

  1. Определяется количество и тип установленных в помещении светильников, высота подвеса.
  2. Выполняется чертеж помещения с установленными светильниками.
  3. На чертеже выбирается контрольная точка А.
  4. Вычисляются расстояния от проекций источников света до выбранной контрольной точки.
  5. По справочным данным определяется освещенность от каждого источника света.
  6. Вычисляется общая освещенность установленных светильников Σе.
  7. В выбранной точке А производится расчет горизонтальной освещенности в точке А по формуле:

Е=(А*μ/1000*kз)*Σе

где μ — коэффициент для определения величины дополнительной освещенности от светильников, находящихся на расстоянии от точки А, и величины отражения светового потока;

kз — коэффициент запаса.

При комбинированном методе совмещают разные типы определения освещенности для наибольшей точности.

При расчетах освещенности в системах естественного освещения применяют КЕО — коэффициент естественной освещенности.

Согласно СП 23-102-203 «Естественное освещение жилых и общественных зданий» КЕО — отношение естественной освещенности, создавае­мой в некоторой точке заданной плоскости внутри помещения светом неба (непо­средственным или после отражений), к одновременному значению наружной гори­зонтальной освещенности, создаваемой светом полностью открытого небосвода, выраженное в %:

КЕО=(Евн/Ен)*100%

где — Евн освещенность внутри помещения;

Ен — наружная освещенность.

При проектировании зданий с обязательным наличием солнечного света определение КЕО — обязательное условие. От этого зависит размер окон и вид остекления, ориентация здания по сторонам света, применение дополнительного искусственного освещения.

КЕО измеряется двумя люксометрами. Первым прибором определяют освещенность вне здания, а вторым — внутри помещения. Для получения точных результатов измерения производятся одновременно и во время сплошной облачности, которая равномерно покрывает небо.

Рисунок 10. Люксметрк содержанию ↑

Заключение

Применение того или иного метода расчета освещенности при комбинированном освещении выбирается индивидуально. От точности расчетов зависит качество освещения, а значит, комфорт и безопасность при работе и отдыхе.

Предыдущая

ОсвещениеКак сделать освещение в гостиной

Следующая

ОсвещениеКак сделать освещение спальни в современном стиле

описание, разновидности и методы проектирования

На чтение 7 мин Просмотров 1. 4к. Опубликовано Обновлено

Содержание

  1. Понятие комбинированного освещения
  2. Виды комбинированного освещения
  3. Освещение естественного типа
  4. Освещение искусственного типа
  5. Общее
  6. Местное
  7. Декоративное
  8. Особенности проектирования

Комбинированное освещение позволяет создать оптимальные условия для работы или отдыха. С его помощью можно реализовать разные проекты и выделить отдельные зоны, если это необходимо. При этом есть разные варианты комбинирования, поэтом лучше всего разобраться в вопросе заранее.

Понятие комбинированного освещения

Комбинированным называют освещение, в котором совмещены две и более разновидности светильников. Это позволяет оптимизировать свет и адаптировать его под конкретные условия. При этом первоначально в комнате, офисе или цеху может быть установлено только общее освещение.

Его можно дополнить, если потребуется.

Преимущества комбинированного варианта:

  1. Возможность выделения отдельного участка для комфортной работы или рукоделия.
  2. Регулируемые модели позволяют направлять световой поток в нужное место.
  3. Использование совмещенной системы помогает осветить как горизонтальные, так и вертикальные или диагональные плоскости.
  4. Экономия электроэнергии, так как можно выключать дополнительные источники света, если они не нужны.
  5. Светильники можно устанавливать где угодно. Они бывают как стационарными, так и переносными.
Часто используется переносное оборудование, что очень удобно.

Есть у совмещенного света и недостатки:

  1. Более высокие расходы в сравнении с общей системой освещения. Приходится покупать дополнительное оборудование и подводить электричество.
  2. Сложность реализации комбинированного естественного освещения. Это можно сделать только на этапе строительства или капитального ремонта здания.

Виды комбинированного освещения

Выделяют несколько типов, отличающихся по особенностям реализации. В помещении могут быть использованы разные виды, нет никаких ограничений.

Освещение естественного типа

Комбинированная система представляет собой оконные проемы в стенах и в крыше. При этом у естественного варианта есть особенности, которые нужно помнить при планировании:

  1. Окна в стенах располагаются так, чтобы обеспечить равномерное поступление света в помещение. Их размер определяется исходя из площади внутри. Но при этом слишком большие окна обойдутся дорого, плюс через них потери тепла будут намного больше. Важно определить оптимальную высоту и ширину, а также количество.
  2. В производственных цехах на крыше делают конструкцию, которая называется фонарь. Это надстройка с окнами с обеих сторон, которая чаще всего идет по всей длине строения. Такая конструкция упрощает строительство и снижает риск протечек.
  3. На мансардных этажах вставляются специальные окна, которые дополняют свет из проемов на фронтонах. Этот вариант подходит для небольших строений.
Комбинированное естественное освещение в частном доме.

Освещение искусственного типа

Комбинированное искусственное освещение – основной вариант в большинстве помещений. Оно не зависит от погоды на улице и обеспечивает комфортную обстановку в любое время суток. Чаще всего основой выступает общее освещение, оно подбирается под конкретные условия.

Дополнительные элементы подбираются под специфику выполняемой работы или в соответствии с особенностями той или иной комнаты. Например, на кухне надо подсветить рабочую зону, а в коридоре – пространство около зеркала. Ниже описаны конкретные варианты, встречающиеся чаще всего.

Комбинированный искусственный свет – основной вариант для производственных помещений.

Общее

Может применяться в разных помещениях, где нужно время от времени менять интенсивность освещения или выделять отдельные части комнаты. Например, вдоль стены ставятся встроенные светильники, которые включаются, если надо осветить обеденный стол, зону отдыха и т. д.

Еще одна разновидность – трековые системы, которые не только направляются в нужное место и включаются когда необходимо, но и могут передвигаться в любую точку на шине. Могут использоваться комплексы из оборудования разного вида, чтобы за счет их комбинации добиваться нужного результата.

Местное

Этот вариант также может быть комбинированным. Чаще всего на стене или потолке расположен светильник, который освещает отдельную часть комнаты, а также применяется дополнительное оборудование. Например, настольный светильник, который можно включать, если надо выполнять работы особой точности.

Пример сочетания местного освещения – настенный, настольный и напольный светильники.

Иногда требуется менять цвет подсветки или использовать специальные лампы, они дополняют общий или местный свет и применяются по необходимости. В качестве дополнительного варианта может выступать светодиодная лента.

Декоративное

В этом случае смешанный свет станет отличным решением, так как с его помощью можно разнообразить декоративную подсветку. Например, установка светильников направленного света и встроенного оборудования, чтобы можно было комбинировать режимы или менять их в зависимости от ситуации.

За счет установки разных вариантов света несложно менять акценты в помещении и заострять внимание на нужных объектах. Современный вариант – светодиодное оборудование, особенно хорошо совмещаются точечные светильники и диодные ленты.

Особенности проектирования

При планировании освещения в офисе нужно учитывать и расположение мебели.

Высокие требования к комбинированному освещению предъявляются в основном в производственных цехах и офисных помещениях. В жилых домах и квартирах жестких рамок нет, можно ставить разные светильники. Что касается планирования, надо учесть несколько моментов:

  1. Учитывается специфика помещения и характер выполняемых работ. После этого подбираются оптимальные нормы освещения, они прописаны в СНиП и СП. Кроме того, могут дополнительно использоваться и отраслевые нормативные акты, если они есть.
  2. Проектирование будущей системы лучше поручить профессионалам. Важно разработать точный проект с указанием расположения светильников, их типа и мощности. Работа нередко проводится и в рамках общего проектирования, если все мероприятия выполняются в комплексе.
  3. Можно использовать разные методы разработки проекта. Например, исходить из норматива освещенности и подбирать осветительное оборудование в соответствии с этим показателем. Второй вариант – если светильники уже есть или нужно использовать оборудование определенного типа, то продумывается необходимое количество источников света и их расположение в помещении.
  4. При планировании надо производить ряд расчетов, так как уровень освещенности зависит не только от используемых ламп, но и от цвета стен и потолков. Также учитывается наличие естественного освещения, цвет стен и потолка и другие важные аспекты.

Комбинированное освещение позволяет подстроиться под любые условия. С его помощью несложно выделить отдельные зоны или обеспечить нужную яркость света на рабочей поверхности.

комбинированные (осветительные приборы) Определение | Law Insider

  • — система отвода как хозяйственно-бытовых, так и ливневых стоков. данный SID

  • означает выписку необработанных или

  • означает железнодорожную станцию, расположенную в пределах

  • означает устройство, которое предназначено для использования на одном человеке во время одной процедуры;

  • означает респиратор, в котором давление воздуха внутри лицевой части отрицательно во время вдоха по отношению к давлению окружающего воздуха снаружи респиратора.

  • означает вкладыши, системы сбора фильтрата, окончательные покрытия, системы слива/слива и любые другие компоненты, используемые при строительстве и эксплуатации ТБОЛО, которые необходимы для защиты здоровья человека и окружающей среды.

  • — совокупность уровней номинального напряжения, лежащих выше низкого напряжения и ниже высокого напряжения в диапазоне 1 кВ < Un  44 кВ. [САБС 1019]

  • включают только следующие способы физической доставки: (1) ручная доставка лицом, уполномоченным иметь доступ к Конфиденциальной информации, с письменным подтверждением получения; (2) Почтовая служба США («USPS») почта первого класса или службы доставки USPS, которые включают отслеживание, такие как сертифицированная почта, экспресс-почта или заказная почта; (3) коммерческие службы доставки (например, FedEx, UPS, DHL), которые предлагают отслеживание и подтверждение получения; и (4) почтовая система кампуса штата Вашингтон. Для электронной передачи правительственная сеть штата Вашингтон (SGN) является надежной системой для связи внутри этой сети.

  • означает производителя, который не является участником рынка и чей генерирующий объект подключен к распределительной системе дистрибьютора, но не включает производителя, который потребляет больше электроэнергии, чем производит;

  • означает твердые частицы от технологических операций, которые не проходят через технологическую трубу или вентиляционное отверстие и которые образуются в пределах территории предприятия в результате таких действий, как: зоны разгрузки и погрузки, технологические зоны, склады, обработка складских отвалов, парковки завода и заводские дороги (включая подъездные пути и подъездные пути).

  • означает предприятие по производству электроэнергии, которое:

  • означает любое время, когда Услуга недоступна из-за Форс-мажорных обстоятельств или Запланированного простоя.

  • означает систему, состоящую из одной или нескольких турбин внутреннего сгорания, парогенераторов-утилизаторов и паровых турбин, предназначенных для повышения общей эффективности производства электроэнергии или пара.

  • означает дизельное топливо с содержанием серы не более пятнадцати частей на

  • означает плановый вывод из эксплуатации, полностью или частично, генерирующей установки для осмотра, технического обслуживания или ремонта с одобрения Управления межсетевых соединений в соответствии с Руководствами PJM.

  • означает дату завершения строительства совместного объекта Договоренности о присоединении, создания групп магистралей, завершения испытаний совместной магистрали и взаимной приемки магистралей Сторонами.

  • (SS7) означает протокол сигнализации, используемый сетью CCS.

  • означает трубопроводы распределения и отвода воды в помещении, включая приборы и оборудование, прикрепленные к ним, между точками их подключения к общественной или частной системе.

  • (SONET) — это стандарт оптического интерфейса, который позволяет объединять в сеть продукты передачи от нескольких поставщиков. Базовая скорость составляет 51,84 Мбит/с («OC-1/STS-1»), а более высокие скорости прямо кратны базовой скорости, вплоть до 13,22 Гбит/с.

  • означает средства передачи, которые (1) используют технологию, которая проверяется и проверяется поставщиком услуг передачи, что позволяет контролировать количество и/или направление потока мощности на таких объектах в такой степени, чтобы обеспечить эффективную работу контролируемых объектов, как если бы они были установками для передачи постоянного тока, и

  • означает процесс, приводящий к удалению значительного количества твердых частиц, при котором предварительный слой фильтрующего материала из диатомовой земли осаждается на опорной мембране (перегородке), а вода фильтруется, проходя через фильтрующей корки на перегородке, в питательную воду постоянно добавляют дополнительный фильтрующий материал, известный как питание для тела, чтобы поддерживать проницаемость фильтрационной корки.

  • означает расстояние от источника до центра входной поверхности приемника изображения.

  • означает наибольшее значение среднеквадратичного значения напряжения электрической цепи (среднеквадратичное значение), указанное изготовителем, которое может возникнуть между любыми токопроводящими частями в условиях разомкнутой цепи или в нормальных условиях эксплуатации. Если электрическая цепь разделена гальванической развязкой, рабочее напряжение определяется для каждой разделенной цепи соответственно.

  • означает систему передачи/распределения электроэнергии STU / MSEDCL, через которую отводится и распределяется поставляемая энергия.

  • означает Лицо, эксплуатирующее Производящую установку и выполняющее функции по поставке электроэнергии и взаимосвязанных операционных услуг в значении Стандартов надежности НКРЭ.

Описание, разновидности и способы оформления

Опубликовано: 05.02.2021
