Каретная стяжка своими руками: пошаговая инструкция

Каретная стяжка своими руками – это довольно сложный, но увлекательный процесс, разобраться в котором может любой человек. Использование техники каретной стяжки набирает большую популярность по всему миру, ведь это один из самых интересных видов отделки. Главное преимущество в том, что можно самостоятельно украсить свою мебель необычным способом — достаточно лишь подготовить все необходимые материалы, приспособления и следовать подробной инструкции.

Каретная стяжка своими руками

Содержание статьи

• Что такое каретная стяжка и какие бывают виды?
  • Достоинства каретной стяжки
• Какую ткань используют для каретной стяжки?
• Советы по работе с технологией каретной стяжки
• Делаем чертеж отделки
  • Видео – Разметка каретной стяжки
• Материалы и инструменты для обивки панелей
• Пошаговая инструкция по каретной стяжке
  • Облицовка в технике «капитоне» с применением цельного полотна
  • Видео – Каретная стяжка на стеновой панели
• Подводим итоги

Что такое каретная стяжка и какие бывают виды?

Каретная стяжка – это техника отделки, которую еще принято называть «капитоне». Появилась она еще в 18 веке, ее использовали во Франции с целью украшения карет, и такое оформление считалось признаком роскоши. В те времена подобной техникой были оформлены не только транспортные средства, но и предметы интерьера в домах аристократов.

Несмотря на то, что каретная стяжка на некоторое время утратила былую популярность, в настоящее время технику активно используют дизайнеры в своих проектах. Именно поэтому ее можно встретить во многих современных квартирах. Мебель, оформленная подобным способом, выглядит очень элегантно.

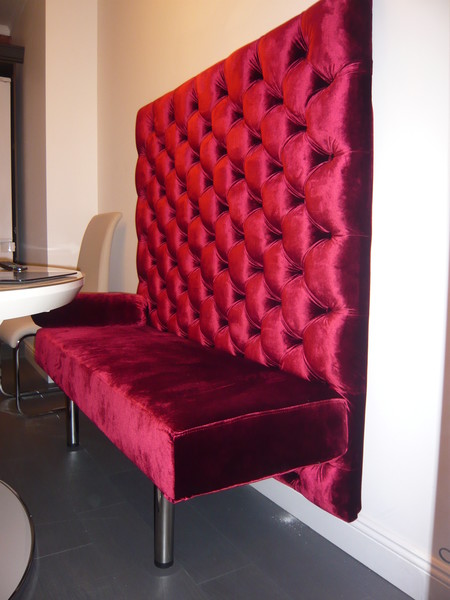

Интерьер с элементами каретной стяжки

Стоит, отметить, что за несколько веков «капитоне» претерпела значительные изменения — начали появляться новые необычные способы применения этой техники.

Таблица №1. Разновидности каретной стяжки

Вид, иллюстрация	Описание
Ромбовидная	Узор представляет собой повторение ромбов одного и того же размера. Новичкам в этом деле рекомендуется останавливать свой выбор на стандартном варианте ромбов, ведь создание фигур с острыми концами требует определенного опыта от мастера.
Квадратная	В данном случае оформление имеет вид квадрата. Следует отметить, что такая форма наиболее оптимальна для новичков в этом деле, ведь работать с прямыми линями намного проще.
Необычные геометрические формы	Профессиональные мастера делают стяжку разнообразных форм, создают фигурные спинки кровати, округлые узоры. Не стоит сразу же выбирать подобное оформление, изучение ремесла лучше начинать с более простого орнамента.

Для фиксации материала в этой технике используют пуговицы различного диаметра и гвозди с объемными шляпками. Их предварительно потребуется обтянуть таким же материалом или приобрести в тон к основной материи.

Оформление мебели каретной стяжкой имеет одинаковый принцип, но все-таки существуют некоторые отличия в технологии исполнения. Необходимо останавливать выбор на максимально удобном варианте, потому, что здесь важность представляет именно итог.

Отделка по технологии каретной стяжки осуществляется в двух направлениях:

Достоинства каретной стяжки

Популярность «капитоне» на протяжении нескольких веков обусловлена следующими преимуществами:

1. Изголовье кровати или кресло, оформленное в такой технике, будет очень мягким, а значит и комфортным.


   Подробнее о том, как сделать мягкое изголовье кровати своими руками, можно прочитать в нашей статье.

2. Такая поверхность не требует какого-либо специального ухода, даже если для обивки используется не гладкая кожа, а текстиль. Потребуется лишь периодически использовать пылесос для удаления загрязнений с изделия.
3. Даже при многолетней эксплуатации качественная каретная стяжка не теряет своего первозданного вида.
4. Если со временем возникает желание заменить покрытие (устарела ткань, появились жирные следы), то можно сделать это, сохраняя целостность мягкой основы. Кроме того, при необходимости можно реставрировать панель, добавляя лишь кусочек материала в определенном месте.
5. Такой техникой можно украсить практически любую поверхность, придавая ей необычный декоративный вид.
6. Предметы мебели с такой обивкой подходят для оформления как респектабельных интерьеров, так и небольших квартир, то есть совершенно универсальны.
7. Это отличная возможность утеплить стену и улучшить уровень шумоизоляции.
8. Стены, которые предполагается оформлять каретной стяжкой, можно выравнивать строго под уровень.

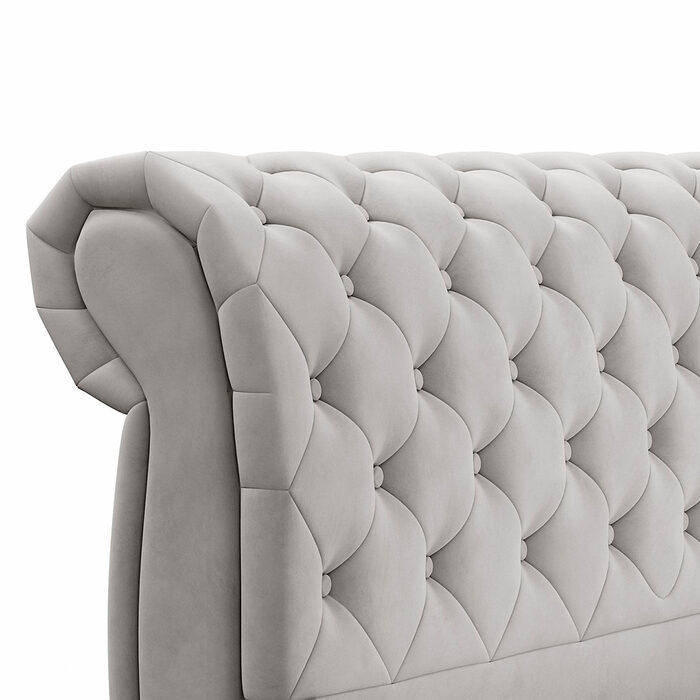

   Пример обивки изголовья кровати в этой технике

Какую ткань используют для каретной стяжки?

Выбор материала для каретной стяжки имеет ключевое значение. Стоит учитывать, что не каждый вид текстиля подойдет для подобного оформления.

Поэтому при выборе той или иной ткани учитывают следующие особенности:

• материал должен быть довольно плотным, ведь во время работы мастер сильно натягивает его, а из-за постоянного давления тонкая ткань быстро придет в негодность;
• желательно выбирать только одноцветную ткань или с крупным орнаментом, ведь любой мелкий рисунок будет прятаться в складках, а это выглядит в свою очередь не очень эстетично;
• не рекомендуется экономить на материале, потому что оформление каретного полотна требует от мастера больших усилий и будет обидно, если оно порвется спустя несколько недель.

Таблица №2. Наиболее подходящие материалы для создания каретной стяжки

Вид, иллюстрация	Описание
Шенилл	Это натуральная ткань, отличающаяся хорошей стойкостью к износу.
Флок	Искусственный материал, который имеет бархатистую текстуру. Его главным преимуществом считается наличие огромного разнообразия оттенков.
Жаккард	Обычно на такой ткани имеются крупные узоры, которые лучшим образом будут смотреться в стяжке. Сам материал выглядит роскошно. Как отмечают многие мастера, с ним можно работать только при наличии соответствующих навыков, ведь потребуется правильно рассчитать места стяжек, чтобы не испортить рисунок.
Велюр	Этот материал, как и фолк, отличается текстурой, напоминающей бархат. Он имеет более высокую стоимость, но при этом мягкий, благодаря чему его легче натягивать.
Кожа	Для каретной стяжки используют как натуральную кожу, так и искусственную. Второй вариант имеет бюджетную стоимость, при этом меньшую устойчивость к износу. Это идеальный вариант для такой техники, ведь именно из кожи проще всего формировать ровный узор. Новичкам рекомендуется обратить внимание на эко-кожу, она имеет низкую стоимость, но отличается хорошим качеством.

Советы по работе с технологией каретной стяжки

Прежде, чем начать отделку той или иной поверхности с помощью технологии «капитоне», рекомендуется прислушаться к советам опытных мастеров. Так, начинать обивку следует с составления подробной схемы с обозначенными размерами. Этот пункт является основополагающим, иначе будет сложно сделать качественную работу.

Рекомендации специалистов помогут избежать ошибок в работе

При отсутствии какого-либо опыта отделки мебели в этой технике, рекомендуется сначала потренироваться на небольших кусочках материала. Это позволит не испортить цельное полотно. Поролон соединяют с основой с помощью специального клея. Он продается в объемных банках и распылителях.

Желательно останавливать свой выбор именно на втором варианте, потому что он гораздо удобней. Делать вырезы в поролоне и древесине необходимо только тогда, когда клей затвердеет. Для того чтобы не ошибиться при разметке поролона, необходимо сначала проставить ее на плотном картоне, соответствующего размера.

Разметка поролона перед работой

Как мы уже говорили ранее, обычно для оформления каретной стяжки используют пуговицы, обшитые таким же материалом, как и основа, но это не обязательный шаг. Можно для таких целей приобрести декоративные гвозди со шляпками в виде страз.

Важно. Некоторые мастера предпочитают изготавливать конструкции с более выраженным рельефом. Для этого потребуется использовать полиэтилен в виде пены, на который закрепляется с помощью того же клея плотный слой синтепона (около 5 сантиметров). Перед тем как приступить к фиксации ткани, ее необходимо выровнять и разгладить все складки. В результате, не должно оставаться перекошенных участков.

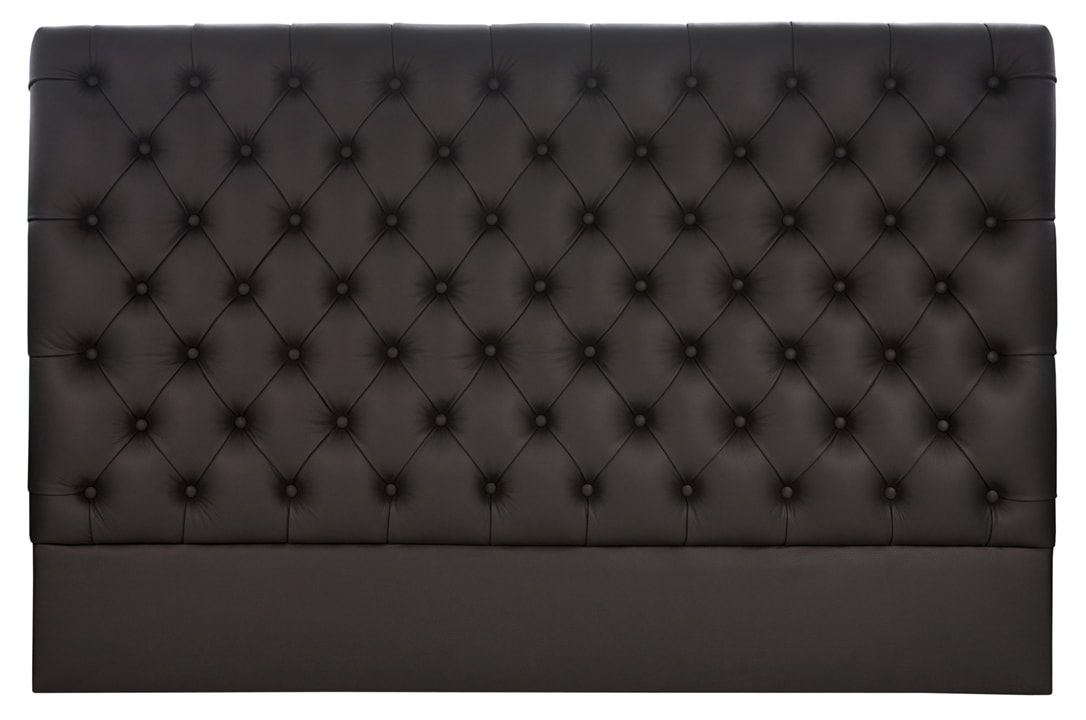

Пример аккуратного рисунка в технике «капитоне»

Пуговицы или декоративные гвозди необходимо располагать точно на одной глубине. В противном случае получится кривой рисунок. Нити для крепления пуговиц должны быть очень прочными, иначе они быстро порвутся в процессе использования изделия (особенно если это мягкая мебель). Если на пробном кусочке материала не получается сделать ровный орнамент, то лучше не заниматься самостоятельной отделкой — из-за этого можно испортить дорогую ткань. В таком случае рекомендуется воспользоваться услугами опытного мастера.

Стоимость работы и материалов

Делаем чертеж отделки

Для того, чтобы купить нужное количество ткани и крепежей и правильно распределить расположение орнамента, потребуется составить предварительный чертеж.

Пример схемы оформления панели

Используя приведенный выше чертеж, необходимо сделать расчеты. Изначально следует замерить конструкцию, которую предполагается отделывать. После чего эти значения лучше отобразить на чертеже в соответствующей последовательности.

На этом рисунке представлена панель с ромбовидным орнаментом, размеры которой составляют 200×95 сантиметров. При этом для того, чтобы знать точные места установки крепежей, в качестве основы необходимо взять квадрат (он изображен на рисунке слева). В данном случае его размеры составляют 20×20 сантиметров. Именно эти значения помогут определить величину ромбов.

Следует обратить внимание, что в нашем случае техникой «капитоне» оформлена только верхняя часть панели. А снизу располагаются равномерные полосы (их ширина будет такой же, как и у ромбов).

Размечать поролон удобнее ярким маркером

С обеих сторон остается расстояние 10 сантиметров для установки крепежных элементов. В результате получается девять полос, расположенных вертикально. Общая их высота до места фиксации будет составлять 40 сантиметров. Сверху панели (до начала пуговиц) остается расстояние в 5 сантиметров. По такому же принципу следует рассчитать расположение орнамента на основании в любом другом случае.

Материал тоже потребуется разметить, но в соответствии с некоторыми особенностями. Так, размер квадратов в этом случае будет на 4 сантиметра больше. Это нужно для того, чтобы получилось сформировать рельеф.

После проведения всех подсчетов, необходимо перенести весь этот чертеж на полотно из картона, которое должно быть точно такого же размера, как и само основание. Здесь также следует отметить места фиксации всех крепежей, сделать отверстия. Правильность расположения разметки лучше несколько раз перепроверить, ведь именно от этого и будут зависеть качество стяжки.

Видео – Разметка каретной стяжки

Материалы и инструменты для обивки панелей

Для того чтобы сделать обивку поверхности в соответствии со всеми требованиями необходимо подготовить некоторые материалы и приспособления для работы.

Из материалов понадобится приобрести следующее:

1. Фанерный лист, толщина которого должна быть не менее 7 миллиметров. При этом точные параметры основания зависят от предварительного чертежа.
2. Плотная, одноцветная ткань для обивки. Следует учитывать, что полотно должно иметь размер в полтора раза больше, чем сама основа — это необходимо для формирования рельефа.
3. Плотный мебельный поролон толщиной не менее 5 сантиметров точно по размеру основы. При необходимости его можно заменить синтепоном похожей толщины.
4. Пуговицы для фиксации диаметром около 2 сантиметров. Их количество будет зависеть от габаритов облицовочной панели и особенностей орнамента.
5. Толстые нити для фиксации пуговиц.
6. Картон для создания лекала.
7. Клей для соединения поролона и фанерной основы.

Кроме того, в процессе работы понадобятся следующие приспособления:

• линейки из металла разной длины;
• измерительная лента;
• маркеры для текстиля;
• винтоверт со специальной режущей насадкой;
• электролобзик;
• мебельный степлер.

Отдельное внимание следует выделить специальной насадке для округлых вырезов — ее называют цифенбором. Фиксируется она на электродрель или винтоверт, после чего можно будет вырезать на поверхности углубления. Особенность в том, что таким способом разрезают не только поролон, но и более плотные виды материала, даже дерево.

Особая насадка для резки поролона

Пошаговая инструкция по каретной стяжке

После изучения некоторых тонкостей каретной стяжки, можно приступить к проведению работ по облицовке поверхности. Сегодня мы рассмотрим этапы отделки панели цельным полотном, потому что это наиболее популярный и удобный способ.

Облицовка в технике «капитоне» с применением цельного полотна

Шаг первый: для начала потребуется присоединить поролон к фанерной основе. С этой целью мы используем клей, но разрешается и применение других техник.

Фиксируем мягкую часть на основе

Шаг второй: поверх поролона необходимо положить лекало с разметкой, где обозначены все отверстия, как на предварительной схеме. Картонный лист следует хорошо удерживать, поэтому для такого занятия потребуется помощь еще одного человека. Затем необходимо обвести округлые отверстия с помощью текстильного маркера.

Прикладываем лекало на поролон

Шаг третий: затем необходимо точно по разметке сделать отверстия в поролоне с помощью винтоверта и специальной насадки. Далее необходимо через эти же углубления сделать отверстия в древесине. Они понадобятся для того, чтобы затягивать крепежи.

Делаем углубления в мягкой части

Можно обойтись и другим способом, для этого следует разметить фанеру, еще перед приклеиванием поролона. На ней необходимо расчертить точки фиксации пуговиц. Затем по этим точкам следует сделать отверстия под крепежи.

Делаем разметку на фанереПоверх этой основы можно будет закреплять поролон

Шаг четвертый: затем потребуется через основу с помощью острых гвоздей проколоть поролон. В этих местах необходимо оставить отметки для крепления пуговиц. После чего гвозди следует удалить и сделать отверстия в поролоне той же насадкой.

Прокалываем поролон насквозь

Шаг пятый: следующим этапом потребуется нанести разметку ромбов на поверхность. В данном случае их размер будет составлять 18×12 сантиметров. Для того, чтобы не ошибиться с разметкой, желательно заготовить макет ромба из картона.

Макет ромба для разметки поролона

Шаг шестой: далее необходимо с изнанки разметить обивочную ткань. В этом случае следует взять макет ромба большего размера, с учетом формирования рельефа.

Макет ромба

Шаг седьмой: необходимо еще раз проверить точность нанесения разметки. Ведь любая ошибка приведет к получению кривой стяжки.

Необходимо проверить правильность разметки

Шаг восьмой: далее по нанесенным точкам необходимо сделать проколы (для этого используют шило). Через них будут проходить плотные нити с целью фиксации пуговиц.

Нужно сделать проколы в материале

Шаг девятый: когда все отверстия под крепления будут готовы, необходимо аккуратно разложить материал на мягкой основе. Для удобства работы необходимо установить панель таким образом, чтобы не закрывать к ней доступ с изнанки. Лучшим решением будет положить ее на несколько стульев.

Размещение панели на ровной поверхности

Шаг десятый: затем следует подготовить нити для фиксации крепежей. В нашем случае с целью натяжения материала будут использованы пуговицы, обтянутые эко-кожей. Необходимо нарезать нити на несколько частей, точно по количеству пуговиц. Концы этих плотных нитей необходимо обработать с помощью спичек или зажигалки. Затем отрезанные части сгибают и перевязывают плотным узелком (он не должен помещаться в отверстие).

Нити для креплений

Шаг одиннадцатый: помещать отрезки в отверстия следует от крайней части панели со второй линии. Нить продевается в кожу с помощью иглы таким образом, чтобы один из ее концов оказался с изнанки. С лицевой стороны должен оставаться другой конец нити.

Продеваем нити в отверстия

Шаг двенадцатый: конец нити с изнанки необходимо зафиксировать на фанерной основе с помощью мебельного степлера. Можно облегчить себе эту задачу, и сделать, как показано на картинке – установить на фанеру несколько шурупов, за которые легко цеплять нити. После чего их можно будет без каких-либо проблем присоединить степлером.

Закрепление шнура с изнанки

Шаг тринадцатый: другие нити необходимо зафиксировать таким же путем, закрепляя их к предыдущим, которые находятся в этой линии.

Поочередное закрепление нитей

Шаг четырнадцатый: такие же действия следует проделать со всеми отверстиями. Важно помнить, что с внешней стороны должен находиться один край нити.

С лицевой стороны оставляем край нити

Шаг пятнадцатый: такие же манипуляции необходимо сделать с первой линией от края.

Необходимо поочередно вставлять иглу в отверстия

Шаг шестнадцатый: после подтягивания ряда формируются натяжения, из которых делают складки.

Формируем складки

Шаг семнадцатый: в процессе натяжки начинает виднеться часть рисунка.

Становится заметным ромб

Шаг восемнадцатый: по завершению формирования ромбов одной линии необходимо зафиксировать их нитями через пуговицы. После получения нужной глубины натяжения, следует зацепить край нити степлером к фанере.

Необходимо пропустить конец нити в пуговицу

Шаг девятнадцатый: по завершению работы на участке, важно оценить качество стяжки.

Готовый участок отделки

Шаг двадцатый: после формирования рельефа по центру необходимо перейти к краям. Для того, чтобы сделать ровные складки на коже, необходимо разрезать края.

Разрезаем кожу по краям

Шаг двадцать первый: затем эти разрезы подгибаются к изнанке, и получается нормальная складка.

Подгибаем края

Шаг двадцать второй: в завершении необходимо подогнуть все углы, обрезать ненужные кусочки кожи.

Готовая стяжка

Видео – Каретная стяжка на стеновой панели

Подводим итоги

Сделать каретную стяжку без посторонней помощи вполне возможно — для этого потребуется приобрести материалы и приспособления, сделать предварительный чертеж проекта, а затем правильно расставить метки. В остальном, рекомендуется следовать инструкции и внимательно перечитать ее несколько раз, чтобы в полной мере понять принцип работы. Мы также рекомендуем посмотреть предложенные нами видеозаписи, чтобы ваша каретная стяжка с первого же раза получилась ровной и эстетичной.
