Как построить каркасный дом 6х6 своими руками пошаговая инструкция: Поэтапное строительство каркасного дома 6х6 своими руками

🎪 пошаговая инструкция 6х6 по строительству и утеплению

Каркасная технология строительства впервые опробована в странах с суровым климатом. Простые конструкции позволяют в максимально короткие сроки возвести качественные жилые дома, отвечающие требованиям пользователей. Сегодня известно немало типов застройки, например, канадская, финская технологии. Эти виды жилых строений популярны во всем мире. Особенное удобство – возможность возвести каркасный дом своими руками. От хозяина потребуется терпение, знания и опыт. И тут большую помощь окажут пошаговые инструкции и тщательный разбор нюансов строительства.

Содержание

• Достоинства и недостатки каркасных домов
• Основные этапы возведения каркасных домов
• Пошаговая инструкция возведения каркасного дома собственными силами
• Правила выбора строительных материалов
• Необходимые инструменты
• Как выбрать место и сделать разметку участка
• Выбор и возведение фундамента
• Ленточный фундамент
• Свайно-винтовой фундамент
• Монтаж нижней обвязки
• Обустройство пола без утепления
• Возведение стен
• Размер стоек и шаг установки
• Обустройство верхней обвязки и перекрытия
• Этапы монтажа крыши
• Особенности стропильной системы
• Обустройство потолка каркасного дома без утепления
• Выкладка кровли из ОСБ и профнастила
• Пошаговая инструкция утепления каркасного дома своими руками
• Утепление пола
• Технология утепления стен
• Монтаж утеплителя на кровлю
• Обустройство вентиляции каркасных домов
• Разновидности каркасных построек
• Готовые средства для обработки каркасных домов
• Проекты каркасных домов своими руками
• Варианты наружной отделки каркасного дома
• Частые ошибки при строительстве каркасных домов своими руками

Достоинства и недостатки каркасных домов

Выбирая способ возведения, хозяин просматривает плюсы и минусы различных строений.

Популярный букмекер выпустил мобильное приложение для Андроид, скачать 1xBet можно по ссылке абсолютно бесплатно.

К преимуществам каркасников относят:

1. Сравнительно недорогая стоимость застройки. На обустройство фундамента, отделку и материалы для возведения стен смета будет ниже, чем при использовании блочного, штучного материала или ж/б конструкций.
2. Нет необходимости использования тяжелой специальной техники. Мокрые работы сведены к минимуму. Что касается земляных работ, то их объем зависит от выбора основания, например, обустройство свай обойдется практически без рытья траншей.
3. Оперативность. Средний по размерам каркасный дом 6 на 6 м своими руками три мастера соорудят за 3 месяца, плюс 2-2,5 месяца на отделку. Итого, при условии наличия всех материалов, от начала до конца цикл занимает не более полугода – это очень быстро.
4. Нетребовательность в уходе. Если выбран качественный материал, строения из оцилиндрованного бревна или клееного бруса не нуждаются в регулярной пропитке антисептиками, прочими смесями.
5. Дом не дает усадки, как другие деревянные сооружения. Технологию применяют для сооружения объектов на нестойких, сейсмоопасных грунтах.
6. Качественная тепло-, гидроизоляция надежно защищает жилой дом от теплопотерь, посторонних шумов.
7. Небольшая толщина стен облегчает доступ к содержимому. Это важно для работ по дополнительному утеплению, внутренней прокладке кабелей и пр.
8. Деревянные панели не обладают значительной массой, это позволяет сэкономить на фундаменте.
9. Гладкие фрагменты стен не нужно штукатурить перед отделкой. Свойство не ограничивает варианты декорирования с возможностью дополнительного утепления, изоляции.
10. При необходимости каркасный дом быстро разбирают и перевозят на новое место. Правильный демонтаж – залог успешной и оперативной повторной сборки.

Минусы тоже есть:

• Для получения качественного результата не экономят на проекте. Если нет знаний, планировку и создание проекта поручают специалистам. Опытный мастер разработает план с учетом узлов, соединений, коммуникаций и пр.
• Дерево считают горючим материалом, поэтому к выбору подходят с особой тщательностью. Покупают материалы хорошей степени просушки, обработанные антипиреном. Защитную пропитку от огня периодически подновляют.
• При сооружении двух и более этажного объекта уделяют внимание звукоизоляции перекрытий, стен. В противном случае гул и вибрация при хождении будут слышны по всему дому.

Плюсов больше, поэтому технология строительства востребована и популярна в самых разных климатических зонах. Благодаря отсутствию циклов мокрых работ застройку ведут в любое время года.

Основные этапы возведения каркасных домов

Пошаговая инструкция по строительству каркасного дома начинается с составления проекта. Его заказывают в архитектурном бюро или изготавливают своими руками, опираясь на собственный опыт и бесплатные программы с сайтов.

В Интернете выложены подробные схемы построек, по которым несложно определить объемы материалов, заложить смету и начать строительство каркасного дома своими руками.

Пошаговая инструкция возведения каркасного дома собственными силами

Условно этапы строительства обозначают так:

• создание проекта;
• выбор и покупка материалов;
• разметка участка;
• сооружение фундамента;
• монтаж обвязки, стен;
• установка крыши;
• выкладка изоляционных материалов, систем жизнеобеспечения;
• финишная отделка.

На этапе проектирования выбирают подходящие материалы, выделяют на площадке место для их складирования. Зону хранения защищают от осадков, ветра.

Правила выбора строительных материалов

Просматривая проекты каркасных домов, обращают внимание на особенности размеров материала:

1. Для одноэтажных строений применяют деревянный брус квадратного сечения 150х150 мм. Для двух- и более этажных строений покупают брус с сечением 200х200 мм.
2. Для обшивки внутренних плоскостей (стены, крыша) берут щитовые или листовые материалы. Это может быть плита ОСП, фанера, доски. На отделке не экономят, покупают качественные плиты без сучков, сколов, прочих дефектов.
3. В качестве утеплителя выбирают минераловатные листовые изделия. Удобнее всего работать базальтовой минватой или плитами экструдированного пенополистирола.
4. Покупают пароизоляционную мембрану, гидроизоляционную пленку и материал с ветрозащитными качествами.
5. Для внешней обшивки применяют вагонку из дерева, пластика, сайдинг.
6. Крышу покрывают любыми доступными материалами – гибкой черепицей, металлочерепицей и пр. Единственное условие – это не должны быть массивные листы, чтобы не перегрузить легкий фундамент.

Важно! Древесину в обязательном порядке обрабатывают антипиреном и биозащитными составами. Это делают до начала работ, давая листам время на просушку.

Необходимые инструменты

Перед тем как сделать каркасный дом своими руками, покупают или берут в аренду необходимые инструменты:

• ручной бур;
• пневмомолоток и компрессор или обычный молоток;
• совковые и штыковые лопаты;
• ведра;
• тележка на колесах;
• рубанок;
• рулетка;
• отвес;
• перфоратор;
• дрель;
• уровни лазерный и строительный;
• шуруповерт;
• гвоздодер;
• отвертка;
• лобзик;
• болгарка;
• дисковая или торцевая пила;
• степлер и скобы;
• ножницы или нож.

При работах используют защитные средства – маску, перчатки, каску.

Как выбрать место и сделать разметку участка

Поэтапное строительство начинают с выбора места и разметки участка. Для работ используют колышки, шнур или веревку, рулетку, угольник. Колышки вбивают по углам и плоскостям будущего дома, протягивают шнур. Точную разбивку выполняют с учетом типа фундамента. При выборе столбчатого фундамента отмечают место расположения каждого элемента, ленточное основание размечают по ширине ленты, зоны выкладки под стенами и несущими конструкциями.

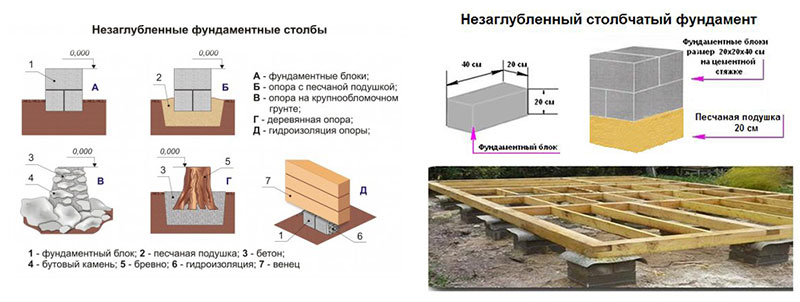

Выбор и возведение фундамента

Для каркасных домов обустраивают ленточный, столбчатый или свайно-винтовой фундамент. Столбчатые удобны при строительстве одноэтажного дома, уровень заглубления зависит от высоты грунтовых вод, массы объекта.

Ленточный фундамент

Монолитную железобетонную ленту выкладывают на грунтах вне зависимости от их прочности, сложности. Ширину основания выбирают по высоте объекта и толщине стен. Определение высоты цоколя зависит от личных предпочтений хозяев. Если нужно подвальное помещение, делают цоколь с учетом высоты подпола, поднимая основание на 60-80 см. Фундамент утепляют, при установке опалубки оставляют отверстия для выкладки коммуникаций, инженерных сетей.

На заметку! При сооружении подполов, подвалов в фундаменте делают продухи.

Свайно-винтовой фундамент

Сваи вбивают в грунт, который не отличается прочностью, стойкостью, в зонах со сложным рельефом. Свайный фундамент представляет собой ряд металлических штырей (свай), заглубленных в почву на определенное расстояние. Поверх свай делают металлический ростверк или пояс из балок, затем укладывают брус – это будет нижняя обвязка.

Вкручивать сваи в одиночку сложно, поэтому для работы с буром приглашают помощника или поручают дело специалистам. При помощи специального оборудования процесс пойдет намного быстрее. Стоимость услуги бригады мастеров зависит от сезонности проведения работ, количества свай, глубины бурения и сложности грунта, рельефа.

Монтаж нижней обвязки

Для сооружения обвязки берут брус сечения 150х150 мм или 150х200 мм.

Разговор идет об одноэтажном объекте без мансардного помещения. Для высотных строений покупают материалы большего сечения. По углам брус стыкуют «в полдерева», к основанию элементы фиксируют на шпильки или анкера. Между собой балки соединяют стальными уголками или пластинами. Укладкой бруса друг на друга добиваются расчетной высоты нижней обвязки.

Важно! При выкладке бруса на ленточный фундамент высота балок значения не имеет, но по ширине они должны быть равны ширине ленты основания.

Обустройство пола без утепления

Схема постройки каркасника подразумевает сооружение утепленного пола или конструкции без утепления. Сооружая перекрытие цоколя, учитывают шаг пролета и придерживаются ряда правил:

1. Если пролет составляет 4 м, берут балки с сечением 140х180 мм. Их укладывают с шагом в 155 см.
2. При условии размера пролетов в 4,5 м также берут балки с сечением 140х180 мм. Шаг выкладки 120 см. При условии выбора балок размером 150х200 мм, выкладывают с шагом в 165 см, а сечения 160х220 мм – 200 см.
3. Для пролетов длиной в 5 м выбирают балки размером сечения 140х180 мм, монтируют с шагом в 130 см. Балки 150х200 мм укладывают через каждые 170 см, а элементы с сечением 160х220 мм монтируют с шагом в 190 см.
4. Для пролетов длиной 6 м берут балки 140х180 мм, шаг монтажа 70 см. При размерах сечения балок 150х200 мм шаг 90 см, 160х200 мм – 110 см.

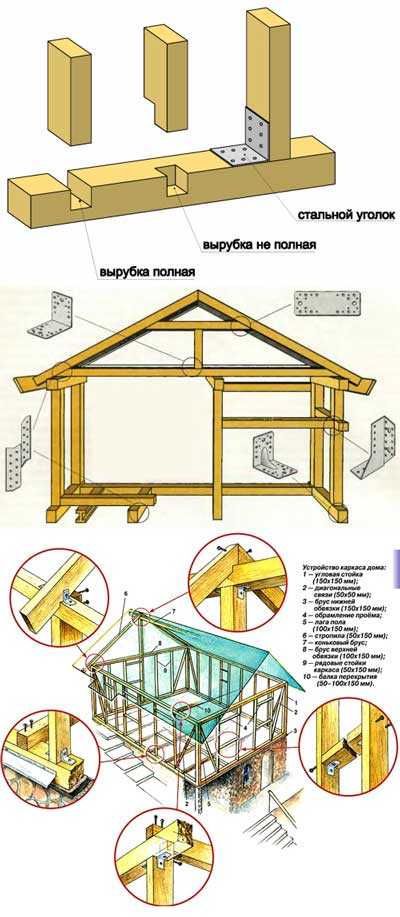

Все балки стыкуют обвязочным поясом «в полдерева», используя технику запилов.

Затем делают так:

• Сооружают черновой настил, прикручивая черепной брусок к нижней боковой грани балки. На черепные бруски фиксируют листы фанеры или доски. Крепеж на гвозди. Так получают базовое основание для укладки утеплительного материала.
• После того как выложены пароизоляционные, гидроизоляционные мембраны, делают черновой пол из досок, плитных или листовых изделий.

Толстые фанерные плиты, ОСП фиксируют к балкам на саморезы.

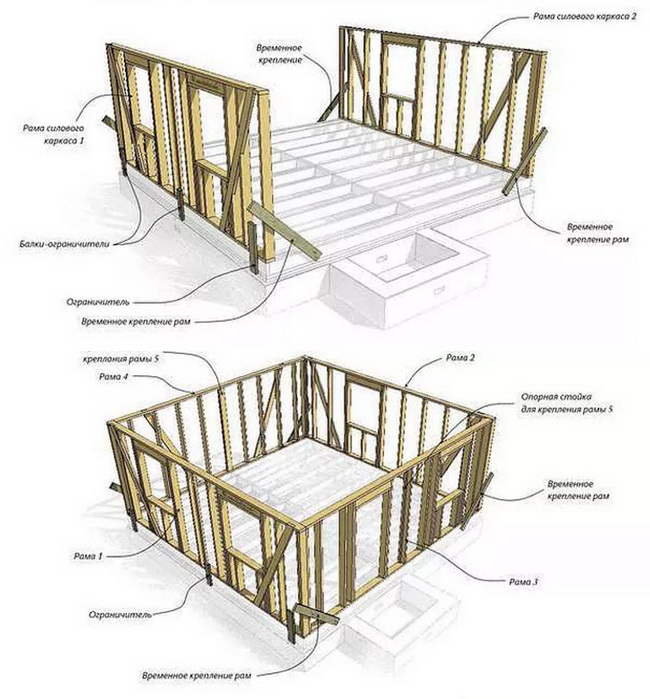

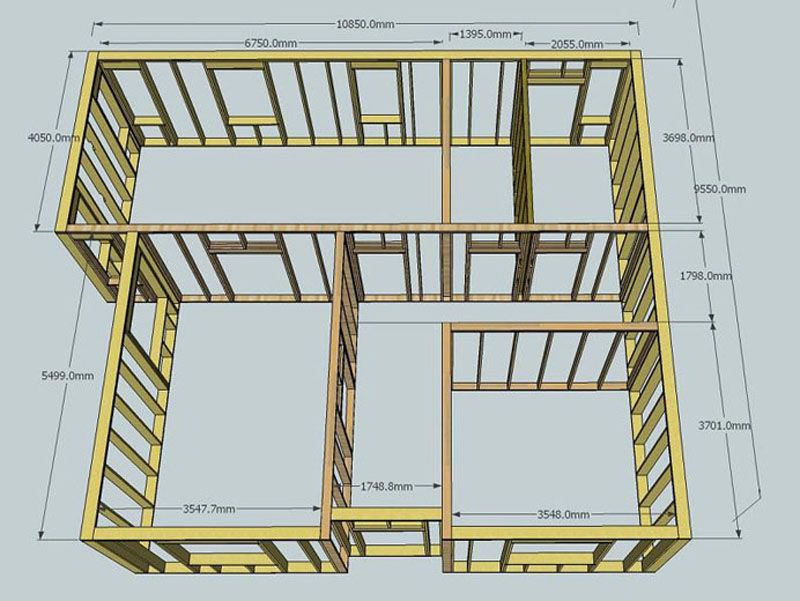

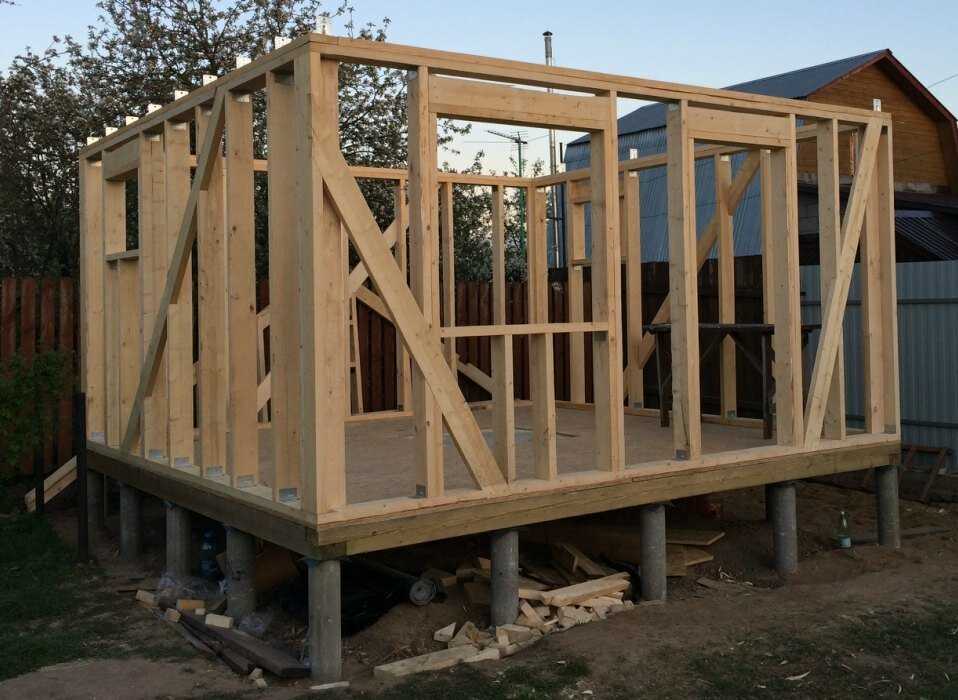

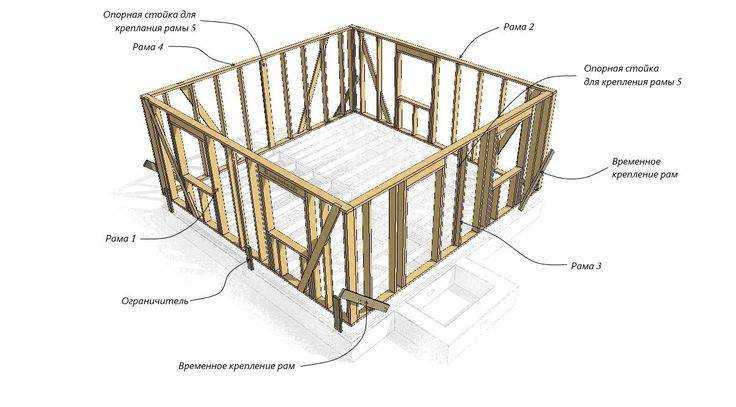

Возведение стен

Разбираясь, как строить каркасный дом своими руками, учитывают порядок сборки. Начинают всегда с угловых стоек, фиксируя их на обвязке металлическими уголками и закрепляя укосами. Укосы прикрепляют саморезами к обвязке и стойке. Для промежуточных стоек выбирают сечение меньше, чем для основных деталей. Элементы ставят с шагом в 60 см, учитывая ширину утеплительного материала. Стойки крепят металлическими уголками, затем между соседними элементами протягивают перемычки – они нужны для дополнительного упрочнения каркаса.

При наличии опыта мастер выбирает другие способы крепления, например, врубку в обвязку, которая может быть полной или неполной. Если каркас ставят после того, как соорудили черновой пол, балки перекрытия дополняют пазами, куда ставят стойки. Фиксируют стойки в пазах саморезами.

В зоне оконных и дверных проемов каркас оснащают горизонтальными распорками. Их ставят на расчетной высоте, фиксируют саморезами. Чтобы конструкция была более жесткой, монтируют дополнительные стойки сверху и снизу. Бруски стойки выставляют строго по уровню, фиксируют временными перемычками, которые снимают после установки верхней обвязки.

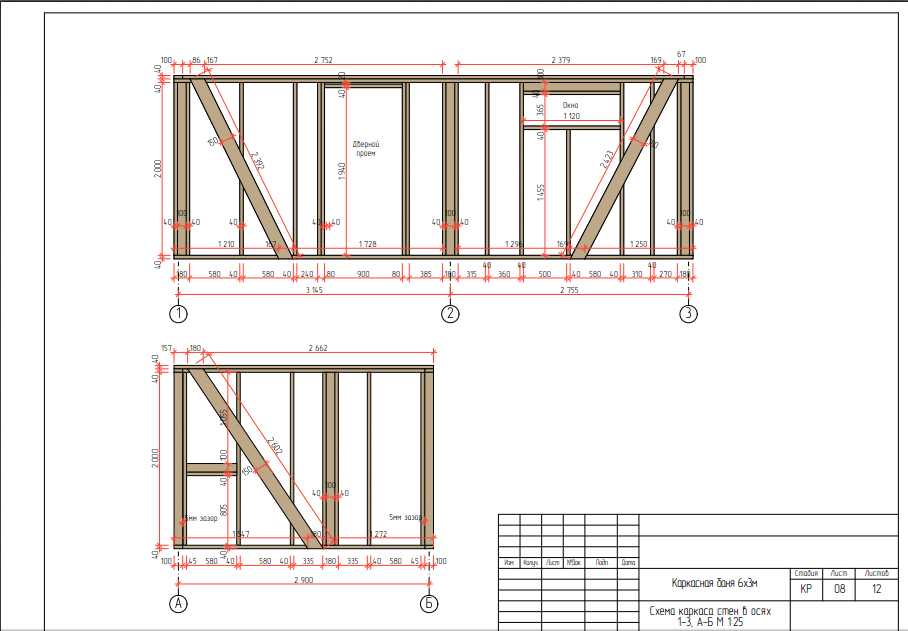

Размер стоек и шаг установки

Собирая стены каркасного дома, применяют стойки:

• угловые детали сечением 150х150 мм или 100х100 мм – размер зависит от толщины утеплительного материала;
• промежуточные элементы сечением 100х50 мм или 150х50 мм, глубину стоек берут равной угловым деталям.

Шаг монтажа считают по ширине утеплительного материала. Чтобы не оставлять зазоров между листами, шаг установки делают на 2-3 см меньше размеров утеплителя, как правило, это 40 или 80 см. При таком монтаже листы изоляционных плит примыкают плотно, исключая образование «мостиков холода».

Обустройство верхней обвязки и перекрытия

Верхнюю обвязку делают из бруса, прибивая его к торцам стоечных элементов. Для дополнительной фиксации применяют металлические уголки. После того как каркас собран, выполняют наружную обшивку выбранными материалами. Плиты прикручивают к каркасу саморезами.

Следующий этап строительства каркасного дома – монтаж чердачного перекрытия, его делают так:

1. Брус для балки выкладывают четко над стойками каркаса. При использовании досок их ставят на торец, предварительно пропиливая в них запилы на треть ширины.
2. Крепят доски металлическими уголками к обвязке и балке. Уголки прикручивают с каждой стороны балки.

После фиксации балок сооружают стропильную систему.

Этапы монтажа крыши

Схема постройки каркасного дома не обойдется без организации стропильной системы. Удобнее собирать все пары на земле, а затем поднимать их наверх. Работают с помощником, ставят стропила точно по уровню, закрепляют на балках и брусе верхней обвязки.

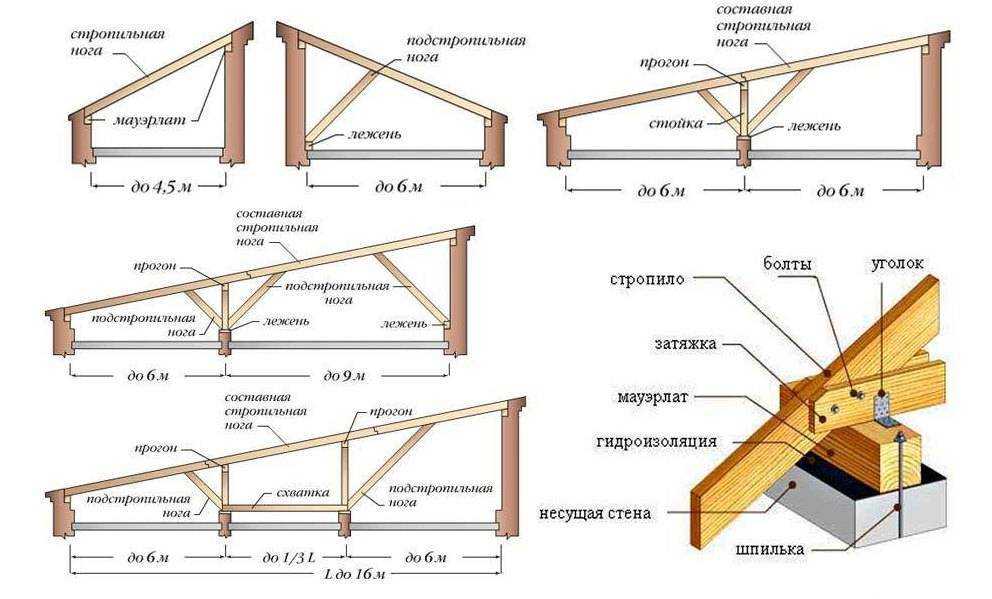

Особенности стропильной системы

Крепеж стропил подбирают по типу ската кровли:

• подрезают концы стропил под углом, устанавливают на верхний пояс обвязки, крепят уголками;
• если есть необходимость для упрочнения следующего крепежа, в ногах стропил выпиливают пазы;
• прикручивают ноги стропил к перекрытию, но только при условии, что балки длиннее ширины стен дома на 35-50 см.

Чтобы соединить стропила в области конька, используют накладки из металла или дерева и болты с шайбами. Иногда стропильные ноги фиксируют на коньковую доску, а для увеличения жесткости каркаса применяют затяжки. Количество затяжек зависит от веса конструкции, величины всех элементов. Если одной затяжки мало, ставят боковые стойки, подкосы, серединные балки. Масса крыши увеличивается, потому предварительно делают необходимые расчеты.

После установки «скелета» крыши каркасного дома укладывают кровельный материал, фронтоны обшивают фанерой или вагонкой.

Обустройство потолка каркасного дома без утепления

Сооружение потолка каркасного дома не потребует больших усилий. Плоскость подшивают досками, листовой фанерой или плитами по низу балок. Фиксируют обшивку на саморезы, гвозди прямо к балочным деталям. При строительстве дома в два и более этажа, между балками помещают утеплитель, звукоизоляционный материал и обустраивают черновой пол второго этажа, мансарды.

Выкладка кровли из ОСБ и профнастила

Материалы монтируют поверх стропильных ног, передвигаясь от свеса крыши. Дополнительно применяют плотный целлофан или другой влагозащитный материал. Полосы настилают с заходом боков друг на друга на 150 мм, стыки проклеивают скотчем. Целлофан фиксируют степлером и контррейками размером 30х50 мм. В этом случае остается вентиляционный зазор между кровлей и теплоизоляцией.

Поверх пленки сооружают обрешетку сплошного или прореженного типа – тут все зависит от материала покрытия. Если кровлю делают мягкой, то укладывают сплошную обрешетку из плит ОСБ. Под жесткую металлочерепицу достаточно каркаса из бруса сечением 40х50 мм, выложенного с шагом в 50 см. Начинают укладку покрытия от карниза крыши, монтируют рядами, размещая листы с заходом друг на друга на 150-250 мм.

Пошаговая инструкция утепления каркасного дома своими руками

Возводя жилье, хозяева предполагают жить в нем круглый год, следовательно, выбирают качественное утепление для зимнего каркасного дома. Все работы проводят после сооружения основной конструкции, обшивки и монтажа дверей, окон.

Утепление пола

Утеплитель выкладывают на предварительно расстеленную пленку или мембрану гидроизоляции. Обустраивают утепление на этапе сооружения пола нижнего этажа. Полосы материала размещают с заходом краев друг на друга, фиксируют скобами степлера.

Применяют минераловатные утеплители или плиты экструдированого пенополистирола. Жесткие плиты выкладывают встык, швы материалов проклеивают скотчем. Размещают утеплитель до верхушки балок, на изоляционные материалы настилают пароизоляционную мембрану также с нахлестом полос на 150 мм. Фиксируют пароизоляцию на скобы степлера к балкам.

Поверх пирога утепления настилают черновой пол. Если организуют двойной слой утеплителя, то листы минваты монтируют между лаг, уложенных на черновой настил. Затем также укрывают материалы пароизоляционной мембраной. По лагам первого чернового пола настилают доски второго чернового пола каркасного дома.

Технология утепления стен

Основное внимание уделяют выкладке изоляционных материалов снаружи. Выбирают изделия с высокими показателями теплоэффективности. Внутреннее утепление выполняют более тонкими листами, покрывая их фольгированным защитным слоем. Фольгу поворачивают внутрь комнаты, чтобы она отражала тепло.

Работы выполняют с учетом некоторых нюансов:

1. Изнутри полосы теплоизоляции выкладывают в проемах стоек каркаса. Поверх настилают пароизоляционную мембрану, фиксируют степлером.
2. Снаружи дома сооружают каркас из бруска, размещая элементы с шагом равным ширине плит. Затем выкладывают утеплитель, сверху накрывают пароизоляцией.

После утепления выполняют отделочные работы изнутри и снаружи дома.

Монтаж утеплителя на кровлю

Плиты минваты выкладывают между стропилами. Внутреннюю поверхность ската крыши подшивают пароизоляционной мембраной. Полосы фиксируют с нахлестом шириной в 100 мм, стыки проклеивают скотчем, закрепляют мембрану степлером. Затем изнутри крышу обшивают вагонкой или листовыми, плитными материалами.

Обустройство вентиляции каркасных домов

Финская технология строительства подразумевает сооружение вентиляционных каналов из пластиковой трубы с установкой приточных клапанов. Посредством клапанов в дом проникает свежий воздух, отработанный газ выходит через каналы вентиляции в ванной, кухне и пр.

Для качественной вентиляции каркасного дома межкомнатные двери устанавливают, оставляя 10 мм расстояние до пола. Щель нужна для циркуляции воздуха в помещениях. При отсутствии щели в двери врезают декоративные вентиляционные решетки.

Сооружая дом большой площади, естественную вентиляцию дополняют приборами принудительного воздухообмена. К ним относят вентиляторы приточного, вытяжного или приточно-вытяжного типа. Устройства выбирают механического, автоматического включения, дополняют таймерами и пр.

Разновидности каркасных построек

Каркасную технологию условно классифицируют по типу строений:

• панельные или каркасно-щитовые дома;
• фахверковые или стоечно-балочные сооружения;
• каркасно-стоечные строения;
• каркасные с нарезными стойками;
• каркасно-бревенчатые, их называют домами, выстроенными по канадской технологии.

Особое удобство каркасно-щитовых, «канадских» домов в промышленном изготовлении деталей. Для домов по канадской технологии используют СИП-панели из плит ОСП с утеплительной прослойкой. Панельная техника от каркасно-рамочной отличается тем, что рамочные конструкции являются «скелетом» объекта. Поверх них подшивают листовой материал. Каркасы делают из древесины, стальных тонкостенных элементов.

Готовые средства для обработки каркасных домов

Деревянные строения подвержены гнили, легко горят, могут стать прибежищем для различных насекомых. От гнили объекты обрабатывают специальными антисептиками, от жучков пропитками, от огня – антипиреном. Средства продают в магазине, наносят их кистью или распылителем, а также полностью погружая элемент в защитную субстанцию. Благодаря обработке увеличивается срок эксплуатации строения без утраты практических и эстетических показателей. Также применяют морилки, лаки, олифу и масла.

Проекты каркасных домов своими руками

Варианты наружной отделки каркасного дома

Объекты из дерева обшивают металлическим, пластиковым или виниловым сайдингом, вагонкой. Ровные стены штукатурят, окрашивают, покрывают фактурными смесями.

При оштукатуривании слой наносят на внешнюю обшивку из пенопласта или сначала стены обшивают доской поверх утеплителя, а штукатурят уже доски. Все зависит от выбора и возможностей хозяина. Зашивая утеплитель, обязательно замазывают и выравнивают швы, листы обшивки обрабатывают пропитками.

Частые ошибки при строительстве каркасных домов своими руками

Мастера могут допускать ряд ошибок, которые сказываются на эксплуатационных качествах объекта:

1. Неверный выбор материалов. На древесине не экономят, выбирая хорошо просушенный брус с заводской пропиткой от жуков и огня.
2. Верхнюю и нижнюю обвязки не закрепляют укосами. В результате дом поведет от любого ветра. По этой же причине для обшивки выбирают не доски, а листы.
3. Саморезы и перфорированные уголки не подходят для фиксации стоек, балок. Особенно это касается черных саморезов, вместо них берут гвозди.
4. Выбор утеплителя. Дешевый пенопласт не отвечает всем требованиям теплоизоляции, хотя и показывает высокие параметры влагостойкости. Для утепления выбирают минераловатные материалы, а от воды их защищают пленкой, мембраной.
5. Также нельзя экономить на гидро-, пароизоляционных материалах. Общая смета на возведение каркасного дома не отличается величиной, поэтому материалы подбирают только самого лучшего качества.

Перед началом строительства оценивают собственные силы и возможности. Учитывая, что большинство работ выполняют собственными руками, закладывают нужные суммы на материалы, разработку проекта. Также не забывают о подведении коммуникаций, электроснабжении.

Каркасный дом 6х6 – уютный проект для Вас и Вашей семьи

Построить собственный загородный дом для постоянного или временного проживания мечтает практически каждый. Сегодня строительный рынок предлагает множество материалов, среди которых кирпич и газобетон, брус и бревно. Некоторые владельцы участков отдают предпочтение каркасному строительству. Почему же?

• Каркасный дом: рассматриваем «плюсы» и «минусы»
• Как выбрать фундамент?
• Проект каркасника для вашего участка
  • Проект каркасного дома «Дмитрий»
• Строим каркасник самостоятельно: пошаговое руководство

Каркасный дом: рассматриваем «плюсы» и «минусы»

Технологий возведения жилых строений множество, но каждая из них обладает положительными и отрицательными сторонами. Рассмотрим подробнее характеристики каркасного домостроения.

Преимущества:

• быстрое строительство – 3-4 человека возведут полностью готовый дом за 3-4 недели;
• минимум затрат при длительной эксплуатации – низкие расходы на отопление в зимний период и обслуживание;
• приемлемая стоимость материалов и работ;
• звукоизоляция технических и жилых помещений;
• низкая степень теплопроводности;
• обустройство коммуникаций внутри стеновых конструкций;
• экологическая безопасность стройматериалов;
• оборудование несложного фундамента благодаря легкому весу каркасных элементов;
• широкий выбор материалов для внутренней и внешней отделки;
• строительство каркасного дома всесезонное;
• удобный демонтаж в случае необходимости;
• оптимальный микроклимат в помещениях.

Недостатки:

• составление подробного плана и схемы всех соединительных элементов
• гулкость стеновых конструкций и перекрытий;
• точное соблюдение технологии строительства.

Если отрицательные моменты вас не смущают – смело заказывайте возведение каркасного дома и наслаждайтесь уютным жилищем.

Как выбрать фундамент?

Фундамент под каркасник выбирают с учетом разных нюансов: типа грунта, этажности, общего веса строения и стоимости.

Рассмотрим распространенные варианты обустройства фундамента:

• столбчатый – простое и дешевое решение, подойдет для одноэтажных строений и маленьких дачных домиков;
• мелкозаглубленный ленточный – прочная конструкция, подходит для определенного грунта;
• свайно-винтовой – возводят на склонах, в местностях со сложным рельефом, хотя подходит и для стандартного строительства;
• плитный – дорогостоящее решение, самый прочный и надежный тип фундамента.

Дом 6х6 по каркасной технологии предпочтительней строить на ленточном или свайном фундаменте, хотя при наличии финансовых средств – выбирайте монолитную плиту.

Проект каркасника для вашего участка

Для желающих пробрести полноценное уютное жилище, ООО «Северный Зодчий» предлагает реализацию типовых или индивидуальных проектов каркасных домов. Мы возводим каркасники разного размера, формы, этажности. Строительство ведется по одному из предложенных вариантов комплектации: под усадку, для сезонного или временного пребывания. Вы выбираете проект и комплектацию – мы возводим сооружение в короткие сроки.

Проект каркасного дома «Дмитрий»

Каркасник 6х6 подойдет, как временное жилище на летний период, а также как полноценное жилое строение для 2-3 человек. Миниатюрная терраса с деревянным ограждением украшает дом – здесь отдыхают и расслабляются. Справа от террасы: тамбур для предотвращения теплопотерь и санузел для удобства и комфорта. Здесь же находятся кухня, совмещенная с гостиной – 12.25 кв. м и просторный холл.

На мансарде обустроена спальная зона – 2 спальни позволят жителям свободно разместиться. Из одной спальни есть выход на миниатюрный балкон, расположенный над террасой. Добавляет эстетичности строению аккуратная двускатная крыша, которую покрывают металлической черепицей или ондулином – на выбор клиента.

Строим каркасник самостоятельно: пошаговое руководство

Каркасный дом построить своими руками не составит труда, особенно если владелец загородной территории обладает необходимыми навыками и знаниями.

Пошаговая инструкция поможет поэтапно соорудить будущий дом.

1. Составляем план строения и размечаем территорию под застройку. Рассчитываем количество материалов для будущего жилища с помощью онлайн-калькулятора. Лучше приобретать материалы с запасом, чтобы в дальнейшем не возникло проблем.
2. Сооружаем фундаментную конструкцию – возьмем для примера ленточное основание. Его обустраивают за 14 дней до начала основных работ. Ширина ленты – 25 сантиметров, глубина залегания – до 40 сантиметров. Строим опалубку из обрезной доски (или аналогичного материала), верх выравниваем по строительному уровню, заливаем бетонный раствор.
3. Для сооружения каркаса используем только древесину, обработанный антисептическими средствами. На фундамент укладывается в три слоя гидроизоляционный материал – рубероид. Сверху на гидроизоляцию устанавливается нижняя обвязка по периметру. Балки 1-го этажа монтируются на ребро, концы опираются на основание и установленную обвязку, средние балки опираются только на фундаментную конструкцию.
4. Следующий шаг – монтаж вертикальных стоек. Перед этим устанавливаются угловые стойки и закрепляются укосинами. Шаг выбираем в соответствии с размером теплоизоляционного материала.
5. Далее аналогично нижней обвязки устанавливаем верхнюю – она закрепляется гвоздями к вертикальным стойкам. Верхняя и нижняя обвязка одинаковы.
6. Если строение двухэтажное – на установленный каркас крепим аналогичную конструкцию. Основной крепеж – гвозди, иногда используются саморезы и металлические соединители.
7. Теперь приступаем к утеплению сооружения. Для бюджетного варианта – ПСБС-листы, для качественной теплоизоляции – Rockwool или аналогичный теплоизолятор. Пенополистирол укладываем аккуратно, зазоры между плитами закрываем с помощью монтажной пены.
8. Дальше – обустройство стропильной фермы и укладка кровельного материала. Сверху на стропила укладываем гидроизоляция, потом монтируем обрешетка. На обрешетку устанавливаем кровельный материал. Выбор кровли зависит от финансовых возможностей и ваших личных предпочтений: ондулиновые листы, металлическая черепица или профнастил.
9. Для надежности, жесткости и прочности каркас обшиваем ДВП или ОСП.
10. Завершающий этап – наружная отделка и монтаж дверей/окон. Обшивают строение материалом на выбор: виниловый сайдинг, блок-хаус, вагонка, клинкерные панели и так далее. Эксперты рекомендуют устанавливать металлопластиковые стеклопакеты для уменьшения теплопотерь и комфортного климата в помещениях.

Стройте каркасный дом 6х6 своими руками или заказывайте строительство в нашей компании. Прочное и надежное жилище прослужит вам верой и правдой долгие годы.

Как построить театр на чердаке | 6×6 Дизайн

Спасибо, что ознакомились с бесплатным планом Loft Playhouse 6×6! Мы надеемся, что как процесс сборки, так и окончательный завершенный проект прекрасно проведут время для всей семьи. Выполнив следующие действия, мы поможем вам построить собственный клубный дом на открытом воздухе, который понравится вашим детям! Не забудьте проверить все наши планы, пока вы здесь!

Перед началом обязательно прочитайте весь план, чтобы получить представление о проекте, и добавьте все необходимые материалы. Если у вас есть какие-либо вопросы, не стесняйтесь отправить электронное письмо. Не забудьте также ссылаться на приведенные ниже пункты до и во время сборки. Счастливого игрового жилья!

Прежде чем размахивать молотком:

1. Многие хозяйственные магазины предлагают услуги доставки пиломатериалов и скидки на оптовые закупки, которыми мы рекомендуем вам воспользоваться в полной мере, чтобы сэкономить время, деньги и нервы. Краски, скобяные изделия, кровельные материалы и другие аксессуары также можно купить в это время.
2. Если проект не будет опираться на наземные столбы, конструкция должна быть построена на плоском, ровном уклоне, размер которого немного превышает размеры основания. Для достижения ровного места может потребоваться перепланировка. Эта зона также должна находиться на расстоянии не менее 6 футов от любой другой конструкции или препятствия.
3. В качестве фундамента конструкции можно использовать 4×4, бетонные блоки или анкерные опоры с балками, чтобы поддерживать проект на одном уровне и над землей. Построение конструкции на островной палубе одинакового размера является наиболее безопасным и рекомендуемым нами методом.
4. При строительстве убедитесь, что каркас квадратный. Вы можете добиться этого, измеряя углы перекрестно, проверяя, равны ли они, или также можно использовать правило 3,4,5.
5. Для скрепления каркаса шурупами или гвоздями используйте два винта/гвоздя для соединения 2×4 вместе, три винта/гвоздя для 2×6 и т. д. края, чтобы прикрепить их к раме. Используйте два болта с квадратным подголовком ½ дюйма, чтобы прикрепить любые стойки 4×4 к балке. Также может потребоваться свинчивание пальцев, чтобы соединить некоторые суставы. Используйте нашу страницу How to Framing для получения более подробных и полных инструкций по кадрированию.
6. Имейте в виду, что если требуется точный кусок 8 футов, 10 футов, 12 футов или 16 футов, вам все равно может потребоваться его отрезать, поскольку они могут различаться по длине до дюйма.
7. Чтобы сделать платформу более жесткой и предотвратить ее раскачивание, можно использовать поперечные распорки из дерева или троса.
8. Не забудьте покрасить или окрасить все наружные пиломатериалы, чтобы защитить их от дождя и других непогод. Весь наружный каркас и материал настила должны быть обработаны давлением или предназначены для использования на открытом воздухе.
9. Разбрасывание мульчи и активные прогулки могут помочь снизить травматизм при спотыкании и падении.
10. Не забудьте также прочитать Справочник по безопасности домашних игровых площадок, издаваемый CPSC США. В этой короткой публикации рассматриваются важные факторы безопасности, когда речь идет о различных темах, касающихся игровых конструкций на заднем дворе.
11. Не забудьте также заглянуть на страницу часто задаваемых вопросов.




Шаг 1. Создание пола
Из (4) 2x4x12 вырезайте и соберите восемь деталей, как показано на рисунке ниже.

Шаг 2: Покройте пол
Из (2) листов фанеры вырежьте и установите две части на верхнюю часть балок, как показано на рисунке ниже.

Шаг 3: Стены
Из (8) 2x4x12 и (1) 2x4x8 постройте две стены, показанные на рисунке ниже.

Из (3) 2x4x12 и (1) 2x4x10 постройте стену, показанную на рисунке ниже.

Из (3) 2x4x12 постройте стену, показанную на рисунке ниже.

Установите эти четыре стенки на платформу, как показано ниже. Из (2) 2x4x12 отрежьте и установите четыре части верхней пластины, как показано на рисунке.

Шаг 4: Обшивка, часть 1
Из (3) листов фанеры вырежьте и установите четыре детали на левую и правую стены, как показано на рисунке ниже. После этого вырежьте оконные проемы ручной пилой или сабельной пилой.

Шаг 5: Каркас чердака
Из (1) 2x4x12, (1) 2x4x10 и (1) 2x4x8 вырежьте и соберите блок, показанный на рисунке ниже. Из (1) листа фанеры накройте этот узел.

Шаг 6: Чердачная перекладина
Из (1) 2x4x412 вырежьте и соберите четыре детали, как показано на рисунке ниже. Установите это устройство, как показано на 2-м рисунке ниже.

Этап 7: Лестница на чердак
Из (1) 2x4x10 вырежьте две детали, показанные на рисунке ниже. Из (1) 2 x 4 x 10 отрежьте шесть частей размером 1 фут 6 дюймов. Соберите эти восемь частей в блок, показанный на втором рисунке ниже. Установите эту лестницу, как показано на третьем рисунке ниже. Установите весь чердак внутри игрового домика, как показано на рисунке. на четвертой иллюстрации ниже.0003

Шаг 8: Стропила
Из (6) 2x4x12 отрежьте двенадцать частей, показанных на рисунке ниже. Из (1) 2x6x8 отрежьте 6-футовый кусок. Установите все эти части на верхнюю часть игрового домика, как показано на втором рисунке ниже.

Шаг 9: Обрамление фронтонного окна
Из (2) 2x4x10 соберите два модуля, показанных на рисунке ниже. Установите эти два блока внутри фронтонов, как показано на втором рисунке ниже.

Шаг 10: Сайдинг, часть 2
Из (3) листов фанеры покройте переднюю и заднюю стенки, как показано на рисунке ниже. После вырезаем дверные и оконные проемы.

Шаг 11: Обшивка крыши
Из (3) листов фанеры покройте крышу, как показано ниже.

Шаг 12: Передняя дверь
Из (2) 1x4x8s, (1) 2x4x12, излишков фанеры и дверной фурнитуры соберите и установите дверь и обшивку, как показано на рисунках ниже.

Шаг 13: Окна
(3) 18 x 27 дюймов окна-навесы и (2) 14 дюймов восьмиугольные окна . Используйте (4) 1x4x10s для обрезки окон. Подробности смотрите на рисунках ниже



Если вы все же решите построить бесплатный домик на чердаке, не забудьте сделать нам готовый снимок и обязательно посетите нашу страницу с аксессуарами, чтобы обставить свой новый дом. проект

16 мая 2017 г. — Paul Gifford

Timber Framing 101 — Start Here

Other Site Resources

Timber Frame Associations

• Timber Framers Guild
• Timber Frame Engineering Council
• International Log Builders’ Association
• Woodworks

Подпишитесь на нашу рассылку новостей

и получите три БЕСПЛАТНЫХ плана для рам ниже, а также нашу электронную книгу Создание деревянного каркасного дома

Итак, что такое деревянный каркас?

Деревянный каркас имеет долгую историю во всем мире как традиционная строительная практика. При деревянном каркасе вместо более тонких пиломатериалов (например, 2 x 6) обрамляют тяжелые, большие бревна. Одной из наиболее отличительных характеристик деревянного каркаса является уникальная столярка, которая скрепляет бревна. Концы бревен вырезаны так, что они подходят друг к другу, как кусочки пазла. В обеих соединяемых балках просверливается отверстие, и в них вбивается деревянный штифт, чтобы скрепить соединение. В деревянном каркасе используется множество типов соединений. Некоторые из распространенных соединений — врезные и шиповые, соединение внахлестку «ласточкин хвост», соединение внахлестку и косое соединение.

В 20-м веке вырос спрос на дешевое, быстро возводимое жилье, и размерные пиломатериалы вытеснили деревянный каркас в качестве стандартной строительной практики. После долгого затишья в 1970-х годах в Соединенных Штатах началось возрождение деревянного каркаса. Квалифицированные мастера вернули старые методы деревянного каркаса, используя преимущества наших современных технологий. Возрождение деревянного каркаса распространилось по всему миру, и сегодня во многих странах, включая Канаду, Францию, Германию, Великобританию, Австралию, Данию, США и Японию, существуют активные сообщества деревянного каркаса.

Поскольку деревянно-каркасная конструкция очень прочная, несущие стены посередине дома обычно не нужны. Это позволяет создавать гибкие и открытые конфигурации помещений. Тем не менее, даже в больших открытых пространствах рама объединяет пространство, а тепло дерева и столярных изделий очеловечивает его и делает его более интимным. Стены конструкции, как правило, возводятся снаружи деревянного каркаса, благодаря чему древесина остается красиво открытой внутри дома. Снаружи деревянные каркасы могут быть облицованы любым типичным строительным материалом, поэтому ваш деревянный дом может сочетаться с различными архитектурными стилями и вписываться в любой район.

Каковы различия между деревянными каркасными и обычными домами, бревенчатыми домами и домами из столбов и балок?

Деревянные каркасы

Деревянные дома представляют собой цельные конструкции, состоящие из тяжелых деревянных вертикальных стоек, поддерживающих горизонтальные балки. Они образуют поперечные сечения, называемые изгибами, а множественные изгибы создают бухты. Другие элементы, такие как коленные скобы и распорки, обеспечивают поддержку рамы.

Стандартная конструкция

Традиционно построенные дома (иногда называемые «деревянными») строятся из пиломатериалов меньшего размера, которые легко доступны на лесопилках — в заданных размерах, таких как 2×4, 2×6 и т. д. Поскольку материалы меньше, несущие стены должны быть включены в дизайн для поддержки конструкции.

Бревенчатые дома

Бревенчатые дома построены из бревен, сложенных горизонтально, которые конструктивно образуют стены. Бревенчатые дома, как правило, имеют горизонтальный профиль, образованный этими сложенными друг на друга элементами. Бревенчатые дома легко узнать снаружи, потому что бревна остаются открытыми.

Стойки и балки

В конструкции стоек и балок используются тяжелые бревна, как и в деревянном каркасе. Лесоматериалы могут быть круглыми бревнами или фрезерованным брусом. Отличие от деревянного каркаса в том, что в них используются металлические крепления, которые либо скрыты, либо видны на лицевой стороне балок.

Сегодняшние конструкции стали более сложными, а требования к кодам — более строгими. Иногда это приводило к стиранию границ между этими различными типами строительства. Например, в деревянном каркасе могут быть некоторые соединения, требующие специальных соединителей. Эти соединители могут быть спрятаны внутри стыка, сохраняя при этом традиционный внешний вид деревянной рамы и используя преимущества современных технологий. Кроме того, распространены гибридные конструкции, в которых менее важные части здания обычно строятся для экономии средств, а больше общественных мест строится с драматической красотой деревянного каркаса.

Подробнее читайте в разделе Дома из бревен и деревянного каркаса: в чем разница?, Разница между деревянным каркасом и столбом и балкой

Каковы преимущества деревянного каркаса?

Открытая древесина, сложные столярные изделия и открытая планировка придают деревянным каркасным домам эстетику, не имеющую себе равных ни в одном другом типе конструкции. Кроме того, деревянные конструкции отличаются прочностью и долговечностью, которых нет в традиционных домах. Поскольку большие пиломатериалы более устойчивы к полному прогоранию в случае пожара, чем более мелкие пиломатериалы, из которых состоят обычные строительные конструкции, они обеспечивают большую структурную целостность в случае повреждения от пожара. А деревянный дом дает возможность сделать смелое дизайнерское заявление, поскольку существует множество различных вариантов пород дерева, стилей ферм и украшений каркаса. Деревянный дом может быть оформлен в любом стиле, от деревенского до современного и классического традиционного Новой Англии — или в любом другом стиле, который может вообразить дизайнер.

Глоссарий деревянного каркаса

Вот некоторые  (но не все!) термины, часто используемые для описания частей деревянного каркаса. Дополнительные термины см. в глоссарии Timber Frame.

• Балка  — Горизонтальный брус, используемый в каркасе конструкции. Они поддерживаются на концах и могут быть как несущими, поддерживающими балками, так и ненесущими.
• Опоясывающий элемент  — Основной горизонтальный брус или балка, используемый для соединения стоек или подоконников. Обвязка, идущая в направлении стены, называется обвязкой стены, а обвязка, идущая в изогнутом направлении, называется изогнутой обвязкой.
• Гибрид   — Тип здания, в котором сочетаются методы деревянного каркаса и традиционного каркасного или бревенчатого строительства.
• Соединения  — когда два бруса или части каркаса соединяются вместе. Соединения могут быть простыми или декоративными и включать, среди прочего, врезные и шиповые соединения, соединение внахлестку «ласточкин хвост», соединение внахлестку и косое соединение.
• Врезной и шиповой  — Метод крепления двух деревянных брусков. Один кусок дерева имеет прорезь, а другой компонент имеет выступающий элемент, который входит в прорезь.
• Стойки  — Основные вертикальные балки, поддерживающие каркас.
• SIP   — (строительные теплоизоляционные панели) покрывают деревянный каркас. Они состоят из двух слоев дерева, заполненных очень плотной изоляционной пеной.
• Лесоматериалы — Деревянные стойки и балки, составляющие каркас конструкции.
• Ферма — Жесткая треугольная конструкция из бревен с распорками жесткости. Существует несколько различных стилей ферм Фермы, которые поддерживают крышу конструкции.

Какие существуют типы ферм с деревянным каркасом?

Тип опоры, необходимой вашему каркасу, и ваши личные предпочтения будут определять, какой тип фермы деревянного каркаса вы выберете. Простейшей формой фермы является треугольник, но в большинстве конструкций требуются дополнительные элементы жесткости внутри фермы.

Общая ферма

Основной треугольник, соединенный вершинами. Он образует простой треугольник и часто используется в качестве вторичного несущего компонента в некоторых наиболее эстетически привлекательных конструкциях ферм.

Королевская стойка со стойками

Королевская стойка – это экономичная конструкция, которая особенно привлекательна при модификации изогнутыми раскосами и перемычками. Он имеет центральную стойку и обычно дополнительные стойки

Королевскую стойку

Эта ферма включает две вертикальные стойки, расположенные на расстоянии друг от друга в виде треугольника. Это хорошая ферма для использования, если окно должно быть размещено по центру под вершиной фермы.

Ножничная ферма

Ножничная ферма с деревянным каркасом имеет диагональные пояса, которые поддерживают стропила и связывают элементы на месте.

Ферма-молот

На протяжении всей истории многие соборы проектировались как ферма-молот. Эта конструкция имеет центральную арку и является более сложной по своей природе, чем большинство других типов ферм. Этот стиль кажется более тяжелым и массивным, чем другие конструкции ферм.

Узнайте больше в подробной статье 5 основных типов ферм с деревянным каркасом

Что такое подъем деревянного каркаса?

При резке деревянного каркаса все конструкционные брусья для здания подготавливаются заранее в цеху. Деревянные брусья калибруются, строгаются и обрезаются, а затем тестируются перед транспортировкой на строительную площадку. Затем на месте изгибы собираются на месте. После сборки их поднимают из горизонтального положения в вертикальное по одному. Когда каждое колено поднимается, оно соединяется с уже установленными коленами с помощью горизонтальных балок. Затем, когда все изгибы на месте, добавляются стропила крыши и/или прогоны.

Подъем деревянного каркаса может выполняться вручную для небольших каркасов с использованием длинных шестов, веревок и большого количества мускулов. Для больших рам часто используются краны, чтобы поднимать изгибы и бревна на место.

 После того, как рама поднята, большинство производителей деревянных каркасов продолжают традицию прибивать вечнозеленую ветку к самой высокой точке рамы. Этот символический акт знаменует собой завершение воскрешения.

Ознакомьтесь с некоторыми из недавних поднятий деревянного каркаса, о которых сообщалось в TFHQ — ЗДЕСЬ

Что такое SIP и почему они полезны в деревянном каркасном строительстве?

SIP (строительные теплоизоляционные панели) — самый распространенный способ ограждения деревянного дома. SIP состоит из изоляционной пенопластовой сердцевины (обычно вспененного или экструдированного полистирола), зажатой между двумя конструкционными облицовками, часто из ориентированно-стружечной плиты или фанеры.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт
