Фотоэлементы и сумеречные выключатели

При использовании сумеречных выключателей Hager EEN100/EEN101 на улице крепится только фотореле (фотодатчик), а модуль управления (сам выключатель) устанавливается в щитке на din-рейку.

Сумеречные выключатели Hager EEN100 и EEN101 отличаются только самим фотоэлементом, который идет в комплекте. С Hager EEN100 поставляется навесной датчик освещенности Hager EEN003, а Hager EEN101 комплектуется встраиваемым датчиком освещенности Hager EEN002.

У Hager EEN100 и EEN101 есть два поворотных переключателя. Верхний отвечает за выбор режима работы/настройки: «auto 1», «test 1», «test 2» и «auto 2». А нижний — за плавную регулировку срабатывания (уровня освещенности). Режимы «auto 1» и «test 1» предназначены для освещенности 5—100Лк, то есть для включения света ночью при низкой освещенности (уличное освещение, витрины магазинов). В режимах «auto 2» и «test 2» уровень срабатывания регулируется в пределах 50—2000 Лк для включения освещения внутри помещений, например, в офисе или магазине, когда на улице становится облачно или начинается дождь.

В режимах «test» отсутствует выдержка времени на включение, поэтому в этих режимах удобно настраивать уровень срабатывания. После настройки нужно перевести переключатель в соответствующий режим «auto».

Выдержка времени на включение/выключение — 60…80 секунд

Рабочее напряжение Hager EEN100 и EEN101 — 230В +10/-15%, 50/60Гц

Диапазон уставок освещенности (регулируется) — 5…100/50…2000 Лк

Максимальная длина провода между датчиком и устройством — 100 метров. Сечение кабеля подключения датчика (фотореле) должно быть 0,2—1,5мм2, кабеля питания и управления — 1,5…6,0 мм2.

Коммутационная способность — 1НО (нормально открытый контакт) 16А АС1 250В (2300 Вт). Для защиты в сеть перед сумеречным выключателем рекомендуется установить автоматический выключатель до 16А.

Степень защиты IP20 (модульного устройства) и IP55 (датчика EEN003).

Температура эксплуатации датчика — от -25 до +70ºС

Температура эксплуатации устройства — от -5 до +45ºС

Ширина — 1 модуль

Производитель — Германия-Франция.

Выключатель сумеречный стандартный 230Вт 16А Leg 412623 Legrand

Технические характеристики Выключателя сумеречного стандартного 5А Leg 412623

Тип датчика — Отдельный датчик освещенности.
Диапазон освещенности с — 1 лк.
Номинальное напряжение — 230 Вольт.
Максимальный коммутируемый ток (активная нагрузка) — 16 Ампер.
Контакты — Один замыкающий.
Диапазон освещенности по — 100000 лк.
Задержка включения — 90 с.
Подходит для степени защиты IP — IP20.
Способ монтажа — REG-типа на DIN рейку

  • Способ монтажа DIN-рейка
  • Ширина 0.05 м.
  • Код товара Legrand#412623
  • Высота 0. 05 м.
  • Глубина 0.12 м.
  • Номин. (расчетное) напряжение 230 В
  • Номинальный ток 5 А
  • Глубина установочная (встраив.) 60 мм
  • Номин. частота 50 Гц
  • Напряжение 220 В
  • Вес 0.1 кг.
  • Температура монтажа от 0 до +40
  • Номинальное напряжение 230 В
  • Номин. напряжение датчика освещенности 230 В
  • Степень защиты (IP) датчика освещенности IP54
  • Крепление Защелка
  • Тип изделия Выключатель
  • Номинальный коммутируемый ток 16 А
  • Степень защиты IP IP20
  • Тип серии Рамочная
  • Ширина в числах модульных расстояний 1
  • Максимальная мощность лампы 2000 Вт
  • Максимальная нагрузка люминесцентными лампами 1000 В. А
  • Максимальная нагрузка люминесцентными лампами (двухламповая схема) В.А
  • Номинальная частота с 50 Гц
  • Номинальная частота по 50 Гц
  • Максимальная нагрузка люминесцентными лампами (с параллельной компенсацией) 1000 В.А
  • Максимальный коммутируемый ток (сos ϕ = 0,6) 10 А
  • Установка диапазона значений яркости с 1 лк
  • Установка диапазона значений яркости по 100000 лк
  • Максимальная длина провода датчика света 50 м

Сумеречные выключатели

Название:

Артикул:

Текст:

Выберите категорию:
Все НОВИНКИ АВР Автоматический ввод резервного питания Акустические выключатели Амперметры (Указатели тока) Блок защиты и устранения мерцания светодиодных и энергосберегающих ламп Блоки энергосберегающие Блоки питания стабилизированные » Блоки питания 6 В » Блоки питания 12В » Блоки питания 24В Блоки плавного пуска Вольтметры (Указатели напряжения) Датчики движения Датчики звука Датчики протечки » Аквасторож » Датчики протечки Диммеры (светорегуляторы) » Для светодиодов » Для любых типов ламп » Для ламп накаливания и галогеновых ламп Дистанционные выключатели » Пульты НооЛайт (nooLite) Индикаторы Контакторы Ограничители мощности Переключатели фаз Регистратор электрических процессов Реле защиты бытовой техники Реле импульсные (бистабильные) Реле времени Реле контроля изоляции Реле контроля уровня Реле контроля фаз Реле промежуточные электромагнитные Реле радиоуправляемые Реле тока Реле тепловые Реле светочувствительные (фотореле) Реле светочувствительные гермокорпус (светореле) » С плавным пуском для ламп накаливания и галогеновых ламп ФБ-1М, ФБ-3М, ФБ-7 » Аналоговые контактные ФБ-5, ФБ-8, ФБ-16 » Постоянного тока » Бесконтактные ФБ-2,ФБ-2М,ФБ-13,ФБ-14 » Цифровые контактные ФБ-5М, ФБ-9 » Морозоустойчивые ФБ-11, ФБ-11М, ФБ-15 » С встроенным реле времени ФБ-4, ФБ-4М » Трехфазные ФБ-6, ФБ-6М » Инверсионные (обратного действия) Платы фотореле Фотосенсоры (фотодатчики) Светильники ЖКХ » Светодиодные светильники SIMA » Светильники для ЖКХ »» Фотоакустичекие (с датчиком звука и света) »» С встроенным датчиком движения »» Сумеречные, с встроенным фотореле »» С хлопковым выключателем »» С функцией имитации присутствия »» Светодиодные без датчиков »» Светодиодные на 12 и 24 Вольт » Светодиодные модули 220 Вольт Светоконтроллеры » Для ламп накаливания » Для высоковольтных светодиодов » Для низковольтных светодиодов » Рубин Контроллеры Счетчики » Счетчики моточасов, продукции, реза Таймеры Тепловые пушки Терморегуляторы,реле температуры УМНЫЙ ДОМ » Ноолайт (NooLite) Система беспроводного радиоуправления »» Что такое Ноолайт (NooLite) »» Пульты Ноолайт (nooLite) »»» Стационарные сенсорные пульты »»» Стационарные кнопочные пульты »»» Встраиваемые, совместимые с любым выключателем »»» Пульты-брелоки »» Силовые блоки Ноолайт (nooLite) »»» Универсальные »»»» Монтаж на плоскость »»»» Монтаж на DIN-рейку »»» Встраиваемые »»» Многоканальные »»» С обратной связью »»» Уличные »»» Для LED-лент »»» Розеточные »» Наборы Умный дом за 1 час, Наборы Проходной выключатель без проводов »» Управление со смартфона (планшета) »»» Ethernet-шлюз PR1132 Ноотехника Ноолайт »»» Контроллер PRF-64 »» Беспроводные датчики Ноотехника Ноолайт »» Адаптеры Ноолайт (nooLite) »» Модули Ноолайт »» API » Умные розетки »» Умные розетки управления нагрузкой Устройства учета и управления Устройства защиты двигателей Фильтры сетевые помехоподавляющие Хлопковые выключатели Электроника для авто » Автоконтроллеры

Новинка:

Вседанет

Спецпредложение:

Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Фотореле (сумеречные выключатели) | Современные Электрические Технологии

Иногда возникает необходимость, чтобы свет автоматически включался в сумерках, а выключался на рассвете. Или наоборот – на рассвете включался, вечером выключался. Также возможны другие алгоритмы работы. Для этих целей существуют фотореле (сумеречные выключатели).

Фирма Legrand выпускает в настоящее время три разновидности фотореле: простое, 4-х функциональное и программное.

Все реле поставляются с фотоэлементом (каталожный код 91687) во влагозащищенной коробке Плексо IP55. Фотоэлемент можно заказать отдельно.

Простое фотореле (каталожный код 03723)

Включается в сумерках, выключается на рассвете.
Удобно использовать для автостоянок, парков, для подсветки рекламы ночью и т.д.
Напряжение питания 230В, 50/60Гц.
Применяется с лампами:
– накаливания 5А, 1200Вт.
– Люминесцентными последовательно компенсированными 800ВА.
– Люминесцентными параллельно компенсированными 300ВА, 45мФд.
Регулировка порога срабатывания от 0.5 до 2000 люкс.
На DIN рейке занимает 2 модуля.

4-х функциональное фотореле (каталожный код 03725)

Напряжение питания 230В, 50/60Гц.
Двухполюсный переключатель.
Применяется с лампами:
– накаливания 10А, 2000Вт.
– Люминесцентными последовательно компенсированными 2000ВА.
– Люминесцентными параллельно компенсированными 300ВА, 45мФд.
Регулировка порога срабатывания от 0.5 до 2000 люкс.
На DIN рейке занимает 5 модулей.

Возможны 4 программы:

  1. Включается в сумерках, выключается на рассвете как простое фотореле. Можно использовать для автостоянок, парков, для подсветки рекламы ночью и т.д.
  2. Выключается, когда уровень естественной освещенности мал и включается, когда уровень естественной освещенности возрастает. Может использоваться для имитации дневного цикла на фермах, в теплицах и др.
  3. Автоматически включается в сумерках после принудительного отключения кнопочным выключателем или таймером. Освещение также можно принудительно включить. Можно использовать для освещения витрин, освещаемых вывесок и т.д.
  4. Автоматически выключается на рассвете после принудительного включения кнопочным выключателем или таймером. Возможное использование – освещение цехов, офисов и т.п.

Программируемое фотореле (каталожный код 03721)

Позволяет контролировать освещение согласно времени и уровню освещенности.
Напряжение питания 230В, 50/60Гц.
Минимальное время коммутации 1 мин.
Выход через переключатель 10А, 250В при активной нагрузке.
Резерв функционирования – 100 часов.
Емкость – 8 программ (дневная/недельная).
Регулировка уровня освещенности от 2 до 2000 люкс.
Ручной режим: переустановка, программирование, остановка.
Кнопка переключения «зима/лето».
Временная возможность работы вне программы с последующим возвратом к программе
На DIN рейке занимает 2 модуля.

Сумеречный выключатель: подключение и принцип работы

Включение освещения является обязательным действием при наступлении темного времени суток. Своевременное выполнение данной процедуры обеспечивает сумеречный выключатель, известный еще как фотореле и под многими другими названиями. Существует много видов этих устройств, широко используемых в быту и на производстве. Основным достоинством фотореле, помимо основной функции, является экономия электроэнергии, которая достигается за счет своевременных включений и отключений освещения.

Устройство и принцип работы

В целом, сумеречные выключатели с датчиком освещенности имеют достаточно простую конструкцию. Условно она состоит из трех основных компонентов – фотоэлемента, компаратора или порогового устройства и выходного устройства. Фотоэлементы могут быть разными и представлены фотодиодами, фототранзисторами и фоторезисторами, а в качестве выходного устройства используются симисторы или обычное реле.

Днем, при нормальном освещении, фоторезистор или переключатель обладает незначительным сопротивлением. В связи с этим, его напряжение тоже невелико – не более, чем порог срабатывания компаратора. Таким образом, цепь находится в выключенном состоянии и свет в этот период отключен.

В вечернее время, когда наступают сумерки, а освещенность начинает снижаться, в реле с датчиком происходит постепенное увеличение сопротивления и соответствующий рост напряжения. Наступает момент, когда значение напряжения фоторезистора становится равным порогу срабатывания компаратора. От него поступает сигнал на выходное реле, после чего освещение включается.

Данный рабочий режим отличается простотой и легко реализуется на практике. Однако существуют и довольно сложные схемы, особенно, если в них отсутствуют микросхемы, а используются лишь транзисторы. Такие варианты могут содержать большое количество деталей, а сама конструкция получается чересчур громоздкой.

Использование современной элементной базы дает возможность полностью решить эту проблему и сделать все схемы простыми и функциональными. Одни элементы встраиваются в другие, создавая тем самым интегрированные конструкции. Типичным примером служат симисторы, применяемые в качестве пороговых устройств, устанавливаемые в том числе и в сумеречные выключатели фирмы legrand. Принцип работы у них тот же самый, как и в простых схемах. То есть, в зависимости от степени освещенности, изменяется сопротивление фотоэлемента, и его напряжение. В соответствии с этим происходит открытие или закрытие управляющего электрода симистора.

Эксплуатационные и технические характеристики

Фотореле с датчиком освещённости следует выбирать, исходя из условий его будущей эксплуатации. При использовании в уличном освещении датчик света может быть выносным и устанавливаться отдельно, или встроенным в конструкцию светильника. В первом случае фотоэлемент, обладающий небольшими размерами, легче установить в нужное место, защищенное от подсветки. Такие устройства подходят для установки внутри дома и свободно монтируются в электрическом щитке на дин-рейке.

Сумеречный выключатель освещения со встроенным датчиком света обычно располагается возле светильника. Главное, чтобы световой поток не попадал на сенсор.

Основные параметраметры и технические характеристики фотореле:

  • Питающее напряжение. В зависимости от модели, составляет 12 или 220 вольт. То есть, устройства могут работать от постоянного или переменного напряжения. Питание реле на 12 вольт нередко осуществляется от аккумулятора в выносной схеме.
  • Эксплуатационные температурные режимы. Реле с фотоэлементом, применяемое в уличном освещении, должно работать при любых погодных условиях, независимо от времени года. Температурный диапазон рекомендуется выбирать с некоторым запасом, на случай резких скачков жары или холода.
  • Защита корпуса. С этой целью разработана специальная классификация. Например, для наружной установки следует выбирать внешний тип устройства с классом защиты IP44 и выше. В этом случае исключается попадание внутрь корпуса водяных брызг и твердых частиц с размерами свыше 1 мм. Чем выше класс защиты, тем надежнее будет работать выбранное устройство. В домашних условиях вполне достаточно приборов с классом защиты IP23.
  • Мощность подключаемой нагрузки. Любое фотореле соответствует мощности, установленной заводом-изготовителем. При расчетах рекомендуется, чтобы сумма мощностей подключаемых светильников была на 20% ниже этого значения у фотодатчиков сумеречного выключателя. В этом случае устройство прослужит дольше, поскольку не будет работать в экстремальных условиях полной нагрузки.

Подключение

После выбора необходимого устройства, можно приступать к его установке и подключению. Все необходимые схемы содержаться в технической документации.

Данные схемы различаются в зависимости от той или иной модификации фотореле vega или легранда, а общий порядок действий является одинаковым для всех приборов этого типа. Каждый вывод состоит из трех проводов, обозначенных разными цветами. Проводник черного цвета служит обычной фазой, подающей питание, красный провод также является фазным, подводимым к источнику освещения. Нулевой провод окрашивается в зеленый цвет.

Установка и подключение датчика освещенности выполняется в следующем порядке:

  • До начала монтажа на стене устанавливается распределительная коробка, где будут соединяться провода.
  • Датчик освещенности подключается в соответствии со схемой, нанесенной на корпус или находящейся в документации. Крепление выполняется с помощью кронштейна. Необходимо исключить попадание на сумеречное реле прямых солнечных лучей.
  • Корректировка системы под местные условия посредством настроек и регулировок. Датчик должен правильно реагировать на изменяющиеся условия освещенности.
  • При раздельной установки датчика с выносным переключателем регулировок, они соединяются между собой кабелем.

По окончании монтажа необходимо выполнить проверку работоспособности системы. С этой целью сумеречный выключатель подключается к сети, а светильники должны включаться или выключаться.

Сумеречные выключатели освещения с гальванической развязкой (220В)

Принципиальные схемы сумеречных выключателей для управление ночным освещением. В простейшем случае это фотореле, включающее уличный или садовый фонарь снаступлением темноты, чуть сложнее -устройство с таймером, ограничивающим продолжительность ночного освещения (чтобы свет не горел всю ночь, а только вечером). Сейчас в продаже есть много таких устройств, особенно первого типа. Но, на мой взгляд, практически всем им свойственен существенный недостаток -наличие гальванической связи с электросетью, а это может привести к поражению электрическим током.

Первая схема

На рисунке 1 показана схема простого сумеречного выключателя, включающего уличный или садовый фонарь с наступлением темноты, и выключающий его на рассвете.

Светочувствительным элементом здесь является фотодиод FD1 типа ФД263, включенный по схеме фоторезистора, это когда он включен в обратном направлении по току, и его обратное сопротивление находится в обратной зависимости от уровня естественного света. Вместе с резистором R1 он образует делитель напряжения.

Рис.1. Принципиальная схема сумеречного выключателя освещения на микросхеме К561ЛЕ5.

Работает прибор следующим образом. Ночью, при низкой естественной освещен ности сопротивление фотодиода ED1, включенного как фоторезистор, высоко. Поэтому на соединенных вместе входах элемента D1.1 микросхемы D1 имеется напряжение, соответствующее логическому нулю.

Триггер Шмитта 01.1-01.2 находится в нулевом положении, и на выходе элемента D1.3 логическая единица, которая через резистор R3 поступает на транзисторный ключ VT1, в коллекторной цепи которого включено оптореле К1. Транзистор VT1 открывается и появляется ток через светодиод оптореле К1, которое открывается и включает лампу освещения, подключенную к розетке Х2.

Днем освещенность выше, поэтому сопротивление фотодиода FD1 низко. На соединенные вместе входы элемента поступает напряжение, соответствующее логической единице. На выходе элемента D1.3 будет ноль, который через резистор R3 поступает на транзисторный ключ VT1, в коллекторной цепи которого включено оптореле К1.

Транзистор VT1 закрывается и прекращается ток через светодиод оптореле К1, которое закрывается и выключает лампу освещения, подключенную к розетке Х2.

Так происходит каждые сутки. Конденсатор С1 немного затормаживает работу делителя напряжения на FD1 и R1, чтобы исключить переключения от резких изменений освещенности, например, фар проезжающего автомобиля, или от наводок, которые могут иметь место в определенных случаях. Световой порог «дня / ночи» регулируется, переменным резистором R1.

А от сопротивления R2 зависит гистерезис этого порога.

Гальванически низковольтная схема полностью развязана от электросети. Управление нагрузками осуществляется посредством оптической связи (через оптореле), а питание поступает через трансформатор Т1. Поэтому в случае попадания на органы управления воды или прикосновения к ним поражение током исключается, так как они не находятся под потенциалом электросети.

Пространственно фотодиод FD1 должен располагаться так, чтобы на него не попадал прямой свет от уличного или садового светильника, которым он управляет.

Вторая схема

Вторая схема сумеречного выключателя показана на рисунке 2. В ней есть таймер, ограничивающий продолжительность горения садового или уличного светильника, чтобы он горел не всю ночь, а только вечером некоторое время.

Рис.2. Схема сумеречного выключателя освещения на микросхемах К561ЛЕ5, К561ИЕ16.

Практически это таймер, запускаемый при понижении уровня внешней освещенности ниже установленного порога. Здесь используется такой же фотодатчик на фотодиоде FD1, образующий вместе с резистором R4 светозависмый делитель напряжения. Уровень света, при котором нужно включать садовый или уличный светильник устанавливается переменным резистором R4.

Когда естественного освещения достаточно сопротивление FD1 ниже сопротивления И4 и напряжение на выходе элемента D1.4 — логическая единица. Это устанавливает счетчик D2 в нулевое положение и удерживает его в этом положении, плюс, единица, поступающая на вывод 9 D1.3 устанавливает логический ноль на выходе D1.3. Транзистор VT1 закрыт, ток через светодиод оптореле К1 отсутствует и осветительная лампа выключена.

При снижении уровня естественной освещенности ниже установленного резистором R4 порога напряжение на входе R1.4 увеличивается и достигает порога логической единицы. При этом на выходе R1.4 устанавливается логический ноль. Так как на оба входа R1.3 теперь поступают логические нули, на его выходе устанавливается логическая единица. Транзистор VT1 открывается и появляется ток через светодиод оптореле К1, которое открывается и включает лампу дворового или уличного светильника.

Одновременно запускается таймер. Счетчик D2 начинает считать импульсы, поступающие на его вход от мультивибратора на элементах D1.1 и D1.2. Время, в течение которого будет работать искусственное освещение устанавливается переменным резистором R1 в пределах от одного до 6 часов.

R1 регулирует частоту импульсов, поступающих на счетчик, а от их частоты зависит то, как скоро счетчик досчитает до 8192. Как только заканчивается заданный временной интервал на выводе 3 D2 появляется логическая единица. Она поступает на вывод 8 D1. 3 и на выходе D1.3 напряжение падает до логического нуля.

Транзистор VT1 закрывается и осветительная лама выключается. Одновременно единица с вывода 3 D2 поступает на вывод 2 D1.1 и блокирует мультивибратор D1.1-D1.2. Схема будет находиться в таком состоянии до наступления рассвета.

Гальванически низковольтная схема полностью развязана от электросети. Управление нагрузками осуществляется посредством оптической связи (через оптореле), а питание поступает через трансформатор Т1. Поэтому в случае попадания на органы управления воды или прикосновения к ним поражение током исключается, так как они не находятся под потенциалом электросети.

Пространственно фотодиод FD1 должен располагаться так, чтобы на него не попадал прямой свет от уличного или садового светильника, которым он управляет.

Детали схем

Источник питания выполнен на трансформаторе Т1 типа ТВК100Л. Это выходной трансформатор кадровой развертки от старого лампового черно-белого телевизора. Вместо него можно использовать любой маломощный силовой трансформатор, на вторичной обмотке которого есть переменное напряжение 7-10V при максимальном токе не ниже 100mA.

Например, использовать трансформатор от какого-то миниатюрного сетевого источника питания, например, от сетевого адаптера телевизионной игровой приставки или компьютерной периферии, или же намотать его самостоятельно.

Выпрямительный мост КЦ402 можно заменить любым маломощным выпрямительным мостом или собрать мост на четырех диодах, типа КД209, КД105, 1N4004 или других.

В схемах датчика света используется ИК-фотодиоды ФД263. Такие фотодиоды широко использовались в системах дистанционного управления старых отечественных телевизоров. Несмотря на то, что они предназначены для инфракрасного излучения, они очень хорошо реагируют и на видимый свет. Вместо ФД263 можно попробовать и другие фотодиоды. Либо поставить фоторезисторы.

При этом, возможно, номинальное сопротивление переменных резисторов И1 (рис.1) и R4 (рис.2) придется изменить.

Микросхемы К561ЛЕ5 можно заменить любыми КМОП микросхемами, в которых есть не меньше четырех ИЛИ-НЕ элементов, например, К176ЛЕ5, CD4001. Причем, микросхему D1 по рисунку 1 можно заменить любой ИМС КМОП с числом инверторов не менее 4-х, то есть, здесь может работать и такая микросхема как К561ЛН1, К561ЛН2, К561ЛА7, CD4011.

А вот D1 в схеме по рисунку 2 должна быть обязательно с элементами «ИЛИ-НЕ». Микросхему К561ИЕ16 (рис.2) можно заменить счетчиком CD4020 или CD4060, используя только счетчик этой микросхемы. Возможно использовать и счетчик с меньшим числом разрядов — К561ИЕ20 или CD4040.

В этом случае вместо вывода 3 используем вывод 1, и потребуется уменьшить частоту импульсов, генерируемых мультивибратором D1.1-D1.2 путем увеличения емкости конденсатора С2 в 4 раза.

Налаживание

Налаживание схемы по рис.2 заключается в установке пределов регулировки времени подбором R2, C2 и в градуировке шкалы времени. Чтобы облегчить этот процесс можно определять время по величине полного периода импульсов, вырабатываемых мультивибратором D1.1-D1.2, умножая его на 8192 (значение получится в секундах, которое затем нужно перевести в часы).

Лыжин Р. РК-2015-07.

Сумеречные переключатели — Meccanismo Complesso

Просмотры сообщений: 686

Введение

Во время кризиса, подобного нынешнему, когда экономия энергии становится главным приоритетом с целью более эффективного освещения окружающей среды, особенно общественной, такой как дороги, сады, парки, памятники, знаки, парковка и т. Д. , правильная оценка « утренних сумерек » (восход или рассвет) и « вечерних сумерек » (закат), то есть тех моментов слабого освещения, которые предшествуют восходу и следуют за солнцем, это имеет первостепенное значение.

Определение сумерек

Можно выделить три типа сумерек:

Гражданские сумерки: Период времени, который проходит между временем заката и временем, когда солнце достигает положения -6 градусов ниже горизонта, гражданские сумерки идеально показывают время, когда вам может потребоваться выключить или включить источники искусственного наружного освещения;

Астрономические сумерки: период времени, который проходит между временем заката и временем, когда солнце достигает положения -18 градусов ниже горизонта, когда солнце находится ниже этого диапазона, больше не будет способствовать просветление;

Морские сумерки: период времени, в течение которого солнце проходит от -6 градусов до -12 градусов ниже уровня горизонта. Вернее, это период сумерек, и он имеет фундаментальное значение для мореплавателей при определении своего местоположения с помощью астрономической навигации.

Таким образом, продолжительность сумерек сильно зависит от географических координат, высоты над уровнем моря, часового пояса, дня года и сезона; в высоких широтах более продолжительные сумерки (полярная ночь), а на экваторе продолжительность сумерек постоянна.

Имея возможность точно определять сумерки, в частности, астрономические, теперь необходимо снизить потребление энергии и уменьшить выбросы загрязняющих веществ при одновременном обеспечении низких затрат.

Сумеречные переключатели

Используя сумеречные переключатели, вы можете регулировать работу системы освещения независимо от местоположения, времени года и погодных условий, речь идет об устройствах, предназначенных для контроля и управления электрическими нагрузками в зависимости от окружающего света, обнаруженного с помощью специальных датчиков, На Рисунке 1 представлен сумеречный выключатель, произведенный Finder.

Рис.1: Классический сумеречный выключатель

Сумеречный переключатель определяет свет, когда уровень яркости, зарегистрированный специальным датчиком, падает ниже порогового значения, установленного ручной регулировкой, и не требует ежедневного программирования, поскольку он может отслеживать изменения временного и случайного солнечного света с явным снижением мощности расход на освещение.

Внутри датчика, обычно размещаемого в том месте, где вы хотите контролировать интенсивность света, расположен фоторезистор, который определяет количество присутствующего света и обеспечивает управление электронным оборудованием, обычно размещенным внутри электрической панели (некоторые типы сконструированы таким образом, чтобы содержать в одном наружном устройстве как датчик, так и электронное оборудование).

Астрономический сумеречный выключатель

Несмотря на несомненные преимущества, использование сумеречных переключателей может привести к неисправности из-за любых изменений показаний датчика, например, вызванных чрезмерным присутствием смога и / или порошка (осаждение на датчике определяет его затемнение) или чрезмерным и / или кратковременное световое загрязнение.

Чтобы преодолеть эти недостатки, современные электронные технологии предоставляют разработчику астрономический сумеречный выключатель . Он позволяет точно контролировать освещение восхода и захода солнца без использования датчиков для обнаружения, просто вводя широту и долготу местоположения путем программирования. Он автоматически рассчитывает время заката и восхода солнца в течение года.

На рынке представлен широкий спектр астрономических переключателей с такими функциями, как:

  • удаленное управление системами для управления и программирования через удаленный компьютер,
  • возможность добавления или удаления времени из значения, рассчитанного программным обеспечением коммутатора,
  • блокировка программирования с паролем для предотвращения использования посторонними лицами,
  • большой запас мощности с литиевыми батареями в случае сбоя питания
  • синхронизация различных переключателей для обеспечения одновременного освещения растений (в случае нескольких установок на очень больших площадях)

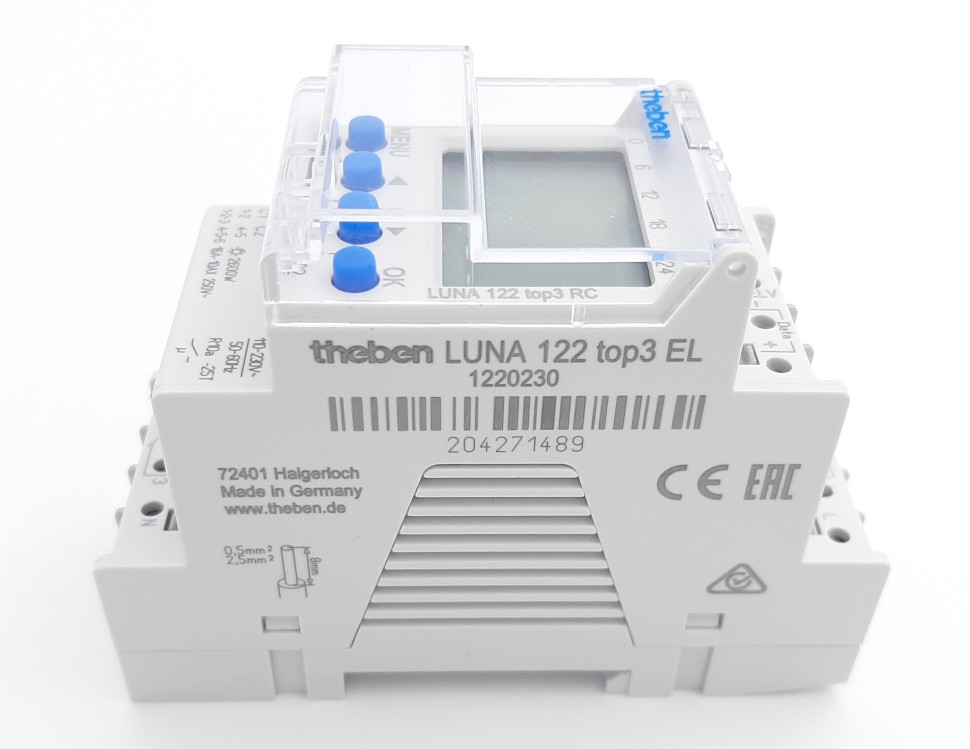

На рис. 2 показан астрономический переключатель производства Theben.

Рис.2: Астрономический переключатель производства Theben.

Выводы

Поэтому использование астрономических переключателей особенно удобно в случае общественного освещения, где правильная работа датчиков может быть нарушена, а также из-за проблем, связанных с смогом и световым загрязнением, а также из-за возможного вандализма. Астрономические переключатели используются только примерно в 15% национальных общественных объектов, в то время как классические сумеречные переключатели все еще используются примерно на 65% предприятий.

В наше время, особенно в случае уличного освещения, возможность мониторинга и оптимизации важна для целей энергосбережения и защиты окружающей среды, поэтому правильное использование сумеречных выключателей на всей территории страны позволяет получить большой астрономический рельеф. для органов местного самоуправления. Использование систем освещения с новейшими технологиями позволяет снизить потребление энергии и, следовательно, расходы примерно на 80%.

Датчик освещенности сумеречный выключатель «ДС-65» 230В / 10А IP

Интернет-магазин Unser verwendet Cookies, die uns helfen, unserbot zu verbessern und unseren Kunden den bestmöglichen Service zu bieten.Indem Sie auf «Akzeptieren» klicken, erklären Sie sich mit unseren Cookie-Richtlinien einverstanden.

Cookies für Tools, anonyme Daten über Website-Nutzung und -Funktionalität sammeln. Wir nutzen die Erkenntnisse, um unsere Produkte, Dienstleistungen und das Benutzererlebnis zu verbessern.

Cookies für anonyme Informationen, die wir sammeln, um Ihnen nützliche Produkte und Dienstleistung empfehlen zu können.

Cookies für Tools, die wesentliche Services und Funktionen ermöglichen.Diese Option kann nicht abgelehnt werden.

Страница ошибки | Оптовые электрические товары l Rexel Australia

{{еще}} {{if false &&! empty projectsData.worksites && projectsData.status eq ‘success’}}

Чтобы продолжить, выберите хотя бы один проект.

Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} Вы можете выбрать до {{: projectsData.maxWorksites}} сайтов. {{/если}}

Показаны рабочие сайты {{: projectsData.worksites.length}}

Отображение рабочие места

Расширить все | Свернуть все

{{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

Отступление

Истекает

Потребление

{{для projectsData.рабочие места}} {{для проектов}} {{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

{{:кодовое имя}}

Истекает: {{:истекает}} {{if expiresIn> 1}} дней {{/если}} {{if expiresIn == 1}} День {{/если}}

Расход:

{{если! isApplicableAmountLimit}}

Нет максимальной суммы

{{еще}} {{/если}} {{/для}}
{{/для}}

Необходимо выбрать хотя бы один проект

Сохранить

{{/если}} {{if true &&! empty projectsData. result && projectsData.status eq ‘success’}} {{если ложь}}

Выберите хотя бы один проект

{{/если}} {{для projectsData.result}} {{/для}}

Необходимо выбрать хотя бы один проект

Сохранить {{/если}} {{/если}}

LUNA 109 EL — Аналоговый сумеречный выключатель

Рабочее напряжение 220 — 240 В переменного тока
Частота 50-60 Гц
Количество каналов 1
Потребление в режиме ожидания ~ 1,1 Вт
Потеря мощности макс. 1,4 Вт
Диапазон настройки яркости 2 — 2000 люкс
Задержка включения 60 с
Задержка выключения 60 с
Тип контакта Переключающий контакт
Коммутационный выход Беспотенциальный
Ширина 2 модуля
Тип установки DIN-рейка
Тип подключения Пружинные клеммы DuoFix
Клавиатуры 1 потенциометр, 1 тестовая кнопка
Коммутационная способность

16 A (при 250 В переменного тока, cos φ = 1), 10 AX (нагрузка люминесцентных ламп)

Коммутационная способность мин. <10 мА
Нагрузка ламп накаливания 2300 Вт
Галогенная лампа нагрузки 2300 Вт
Нагрузка люминесцентных ламп (обычных) без коррекции 2300 ВА
Нагрузка люминесцентных ламп (обычных) с последовательной коррекцией 2300 ВА
Нагрузка люминесцентной лампы (обычная) опережение-запаздывание 2300 ВА
Нагрузка люминесцентных ламп (обычных) с параллельной коррекцией 400 ВА 42 мкФ
Светодиодная лампа <2 Вт = 20 Вт или 2-8 Вт = 55 Вт или> 8 Вт = 70 Вт
Энергосберегающие лампы 90 Вт
Нагрузка люминесцентных ламп (ЭПРА) 300 Вт
Утверждение испытаний VDE
Корпус и изоляционный материал Термостойкий самозатухающий термопласт
Температура окружающей среды -30 ° C… + 55 ° C
Тип защиты IP 20, датчик IP 65
Класс защиты II, датчик III
Макс. длина кабеля к датчику 100 метров

Страница ошибки | Электротехнические принадлежности оптом l Ideal Electrical

{{еще}} {{if false &&! empty projectsData.worksites && projectsData.status eq ‘success’}}

Чтобы продолжить, выберите хотя бы один проект.

Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} Вы можете выбрать до {{: projectsData.maxWorksites}} рабочие места {{/если}}

Показаны рабочие сайты {{: projectsData.worksites.length}}

Отображение рабочие места

Расширить все | Свернуть все

{{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

Отступление

Истекает

Потребление

{{для projectsData.worksites}} {{для проектов}} {{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

{{:кодовое имя}}

Истекает: {{:истекает}} {{if expiresIn> 1}} дней {{/если}} {{if expiresIn == 1}} День {{/если}}

Расход:

{{если! isApplicableAmountLimit}}

Нет максимальной суммы

{{еще}} {{/если}} {{/для}}
{{/для}}

Необходимо выбрать хотя бы один проект

Сохранить

{{/если}} {{if true &&! empty projectsData. result && projectsData.status eq ‘success’}} {{если ложь}}

Выберите хотя бы один проект

{{/если}} {{для projectsData.result}} {{/для}}

Необходимо выбрать хотя бы один проект

Сохранить {{/если}} {{/если}}

twilight% 20switch — определение английского языка, грамматика, произношение, синонимы и примеры

Президент возбудил расследование в отношении смертников Bingo , сумерки ?

opensubtitles2

Ламар Льюис и его друзья в Twilight Crips подумают, что ваш сын застрелил Энтони.

OpenSubtitles2018.v3

Группа процитировала своих коллег по лейблу Frighten Rabbit и The Twilight Sad как оказавшие влияние, наряду с ранним материалом Biffy Clyro.

WikiMatrix

Мир Pagan находится в вечных сумерках в результате древней битвы между Элементальными Титанами и злым «Разрушителем», которая привела к победе Титанов.

WikiMatrix

В сумеречном зареве румянец ее волос усилился, но он выделялся на фоне моря черноволосых голов (за исключением редких серых), как золотая монета, подмигивающая по куче угля.

ханглиш

Все они принадлежат к миру сознания сумерек .

OpenSubtitles2018.v3

На той же неделе, когда «Fireflies» возглавили Hot 100, «Vanilla Twilight » дебютировал на 95 месте.

WikiMatrix

Скажем так, для моих сумеречных лет я видел, как доживал свои дни в увеселительном плавании в гамаке, построенном для троих, а не превращался в детскую комнату для магов с головой, полной жидких мозгов.

opensubtitles2

Четыре книги «Сумерки » последовательно устанавливали рекорды самых продаваемых романов 2008 года в списке бестселлеров USA Today и более 235 недель находились в списке бестселлеров New York Times книг для детских изданий.

WikiMatrix

Она проводит время, плавая в сумеречной зоне .

OpenSubtitles2018.v3

Что … что случилось …? Сумерки ! Я видел видение, как мы враждуем и сражаемся!

QED

Мэг заговорила как бы сама с собой, и посмотрела на переулок, где она часто видела влюбленных, гуляющих вместе летом , сумерки .

МИЗАН

Но тогда я жил в сумеречном , который стирал все различия.

ханглиш

В то время и в местах, где солнце действительно встает и заходит ежедневно, но с периодом сумерек и в определенные сезоны, который длиннее получаса, предыдущее определение «ночи» было излишне ограничительным.

Гига-френ

В сумерках , , когда ты мне пел.

OpenSubtitles2018.v3

Они выступали вместе на сцене, и это выступление в Нидерландах привело к выступлениям на мероприятиях средств массовой информации, в том числе на «Dancevalley Festival», официальный гимн которого был спродюсирован им под названием « Twilight Zone».

WikiMatrix

И вскоре мы увидим, как он представляет город — и человека по имени Конни Миллер, в частности, — с зоной сумерек .

OpenSubtitles2018.v3

Всего доступно семь сцен, которые помогут пользователю получить идеальный снимок: Сумерки, , Сумерки, Портрет, Снег, Пляж, Пейзаж, Свеча и Мягкая съемка.

Обычное сканирование

Похоже на зону сумерек , но мужики называют ее «мэн».»

OpenSubtitles2018.v3

Тексты песен The Twilight Singers Railroad Lullaby представлены вам Lyrics-Keeper.

Обычное сканирование

* ИХ КАМПАНИЯ TWILIGHT * ЛЕГКО ОБЪЯСНИТЬ

OpenSubtitles2018.v3

При этом осмотре внимание должно быть обращено, в частности, на следующее: острота зрения, поле зрения, зрение сумерек , яркость и контрастная чувствительность, диплопия и другие зрительные функции, которые могут поставить под угрозу безопасное вождение.

ЕврЛекс-2

Но дня не было, только мертвый коричневый сумерки .

ханглиш

Цвет и яркость изображения должны соответствовать освещению в рулевой рубке днем, ночью и в сумерки .

UN-2

Теперь дело за собаками и сумерки лай.

opensubtitles2

Сумеречный выключатель с цифровыми часами, еженедельно EE171 Hager

Сумеречный выключатель с цифровыми часами, еженедельно

Hager — лидер в области электромонтажных систем для домов, офисов и промышленных помещений.
Мы предлагаем не только широкий ассортимент выключателей и розеток, но и решения в области распределения энергии.
Это высококачественная продукция, отличающаяся вневременным дизайном,
разнообразием узоров, цветов, форм и высокой эстетической ценностью, а также ультрасовременным дизайном.

Технические характеристики Номинальное рабочее напряжение Ue (AC): 230 Коммутационная способность: 16A 250V AC1 Максимальная мощность ламп накаливания 230V: 2000 Вт Максимальная мощность нескомпенсированных линейных люминесцентных ламп: 1000 VA Диапазон освещенности: от 5 до 2000 люкс Рабочая температура: от -10 до 50 ° C Температура хранения: от — 20 до 60 ° C Количество модулей: 3 Класс защиты IP: IP54 Дополнительная информация о внешнем датчике EE003
номинальное напряжение: 230 В переменного тока + 10% / -15% 50 Гц
1 переключающий контакт 16 A / 250 В AC-1
2 диапазона освещенности:
от 5 до 100 люкс
от 50 до 2000 люкс
переключатель режимов:
— автоматический режим
— постоянное включение
— постоянное выключение
— тест (без задержки включения или открытие)
индикатор состояния (светодиодный диод)
Описание таймера, например EG071

Правильное управление цепями освещения является одним из основных факторов для поддержания высокого комфорта использования жилых и коммерческих зданий.
Вторым, очень важным фактором является стремление к максимально возможной энергоэффективности и прикладным решениям, основанным на принципах защиты окружающей среды и увеличения затрат на потребление электроэнергии. Hager предлагает ряд современных устройств управления, которые позволяют реализовать вышеперечисленное. Допущения: универсальные дистанционные диммеры, которые также работают с регулируемыми компактными люминесцентными лампами или светодиодными диодами, сумеречные переключатели или модульные реле времени, включая переключатели (сумеречный переключатель лестницы:
Сила света измеряется с помощью внешнего датчика освещенности.Сумеречный выключатель включает или выключает электрическую цепь в зависимости от установленного порога. Примеры областей применения:
— освещение витрин
— уличное освещение
— подъездные пути
— световая реклама
— освещение парковки
Сумеречный выключатель, интегрированный с контрольные часы:
Часы время срабатывания сумеречного переключателя определяется.

Добавить комментарий

Ваш адрес email не будет опубликован.
