планировка, эргономика и правила расположения техники

Планировка кухни – важнейший этап организации интерьера любого жилища. Функциональность и удобство влияет как на скорость приготовления, так и на положительное настроение хозяйки: когда все предметы и бытовая техника находится под рукой, это совершенно не вызывает поводов для раздражения. Как организовать пространство для кухни правильно и сделать размещение различных предметов? Необходимо учитывать в проекте правила эргономики и расположение кухонной утвари.

Содержание

  1. Виды планировки кухни
  2. Прямая однорядная (линейная планировка)
  3. Двухрядная система
  4. Угловая Г-образная планировка
  5. Угловая кухня подойдет для:
  6. П-образная
  7. С островом и полуостровом
  8. С барной стойкой
  9. Правила грамотной планировки
  10. Правило рабочего треугольника
  11. Правило разумного размещения мойки
  12. Правило расположения плиты
  13. Правило безопасных расстояний
  14. Правило размещения холодильника
  15. Ширина проходов
  16. Обустройство обеденной зоны
  17. Освещение

Виды планировки кухни

Планирование кухни значительно зависит от размеров помещения в квартире или в частном доме. Так или иначе, даже маленького для кухонного гарнитура можно организовать удобное расположение установленной мебели на кухне, если в проекте соблюдать основные принципы зонирования пространства.

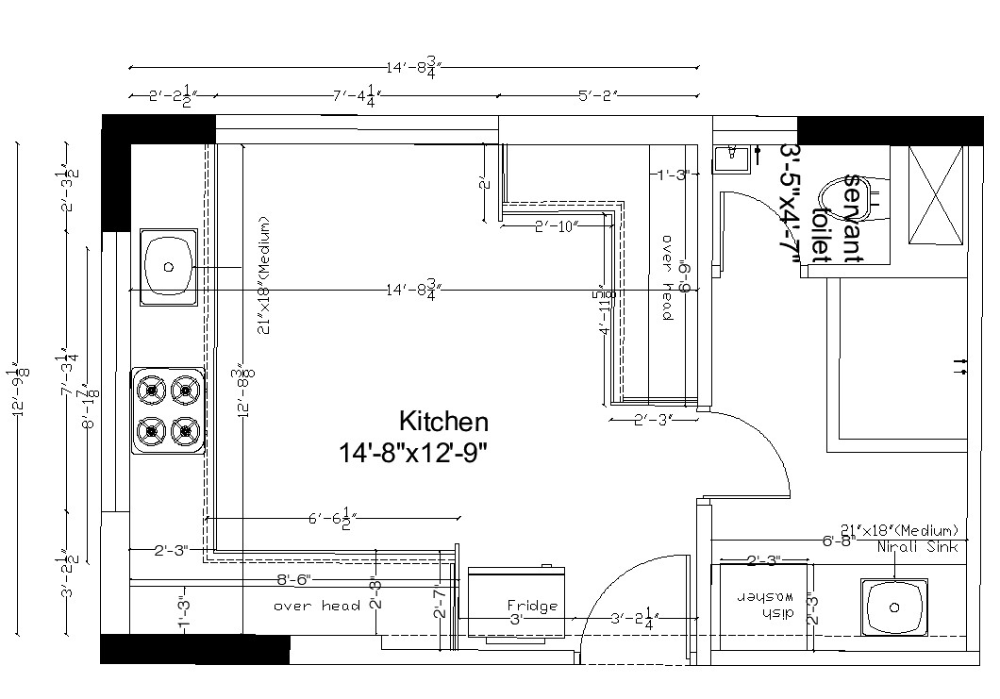

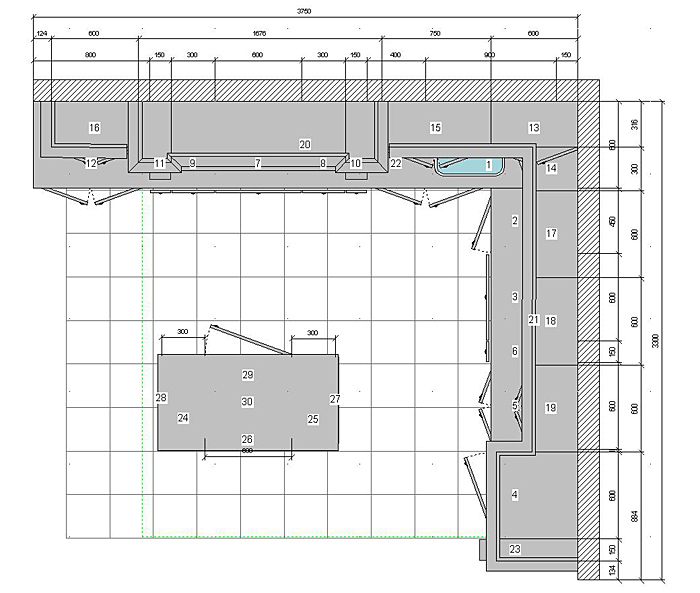

Схема обязательно должна иметь вид кухни вид сверху. При этом компоновка и планирование гарнитура будет зависеть от функциональных мест и от того, какое имеет размер помещение.

Во время планировки кухни можно использовать следующие варианты размещения гарнитура и бытовой техники:

  • линейное;
  • двухрядное
  • угловое Г-образное;
  • П-образное;
  • параллельное;
  • с островом и полуостровом;
  • с барной стойкой.

Прямая однорядная (линейная планировка)

Планировки кухонь в этом стиле являются самыми компактными и универсальными. Их несложно спроектировать, при этом использование выступов и ниш в этой схеме отсутствует, поскольку все шкафы находятся в одной линии. Именно по этой причине кухонный гарнитур имеет дополнительное преимущество – низкую стоимость.

Но это проектирование имеет и недостатки, основной из них заключается в том, что линейное решение установки гарнитура является неудобным, поскольку это нарушает рабочий треугольник.

Такой вариант планировки кухни подойдет для:

  • узких помещений, где ширина не больше 2 м;
  • хрущевок;
  • квартира студия;
  • кухонь, которые выступают в качестве проходного помещения.

Линейная планировка – это интересный способ разместить мебель и технику для студентов, очень занятых людей и иных граждан, не успевающих готовить в домашних условиях.

Эргономика кухни этого типа сглаживается за счет:

  • размещения гарнитура под углом к подоконнику, это позволяет добавить дополнительную рабочую поверхность;
  • увеличение высоты кухонных шкафов так, чтобы они находились практически под потолком;
  • для расположения мойки на кухне нужно выбрать место между холодильником и варочной плиткой.

Двухрядная система

Рассматривая эти кухни вид сверху, можно увидеть, что они позволяют удобно организовать рабочий треугольник, причем используется обе стенки помещения.

Но даже такие эргономичные кухни имеют недостаток, просто эта расстановка в очень широком или узком помещении не сможет ужиться, поскольку чтобы реализовать этот вариант, потребуется проход приблизительно в 1,5 м шириной. Но он отлично подойдет для узких и вытянутых кухонь.

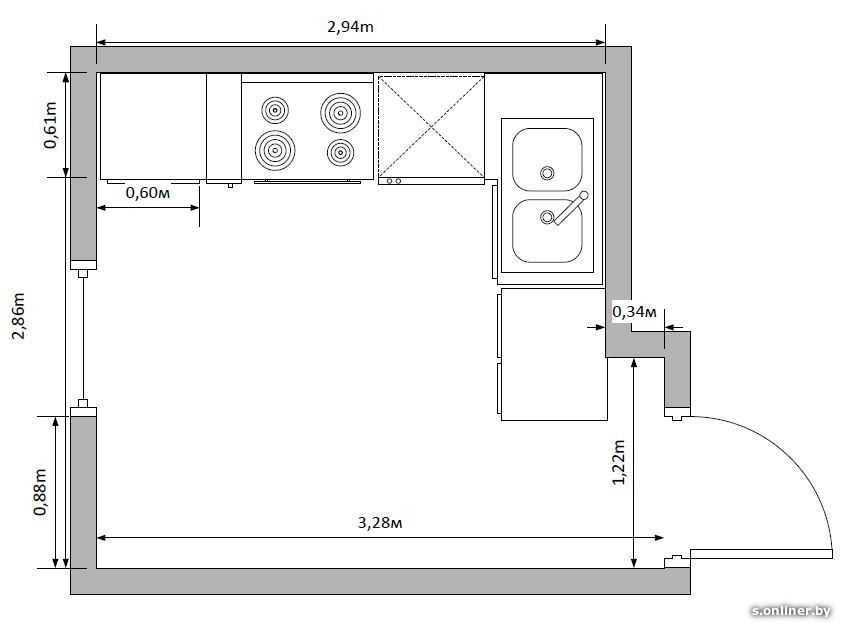

Угловая Г-образная планировка

Функционал кухонной мебели в этом случае отличается компактностью и универсальностью. Это решение подойдет для любой квартиры, поскольку оно задействует, по большому счету, «бесхозное» пространство – угол, где, как правило, находится комнатный цветок или совок и веник. Но параметры этого места позволяют разместить здесь глубокий шкаф, где можно установить мусорное ведро или полки для хранения продуктов.

Но это не всегда удобный вариант, так как планировка стоит немалых денег, поскольку именно угловой элемент необходимо дополнительно комплектовать, к примеру:

  • этажеркой;
  • корзинкой;
  • каруселью.

Помимо этого, такая кухня постоянно изготавливается под заказ, поскольку нужно правильно распланировать размеры гарнитура в каждом конкретном случае.

Угловая кухня подойдет для:

маленьких помещений;

прямоугольных кухонь.

П-образная

Эти кухни при виде сверху позволяют гарнитуру просто окружить хозяйку во время готовки блюд. Так, она всегда в удобный момент может вынуть из шкафчика необходимый предмет максимально быстро. Этот план кухни довольно вместительный, но является громоздким, поскольку размещать гарнитур нужно на очень большой площади.

Чтобы правильно расставить все предметы гарнитура, потребуется помещение значительных размеров, причем желательно в кухне иметь длинные и широкие подоконники.

С островом и полуостровом

Кухни с островом и полуостровом являются самым функциональным решением. Для интерьера кухни этого типа характерны следующие преимущества:

  • дает возможность разделить помещение на разные части, к примеру, столовая зона и место, чтобы приготовить пищу;
  • позволяет добавить рабочее пространство.

Но организовать этот остров можно лишь, если площадь на кухне не меньше 20 м2.

С барной стойкой

Кухня при расстановке мебели с барной стойкой будет зависеть от планирования непосредственно помещения, установленного гарнитура, месторасположения дверных и оконных проемов, установки стола и иных моментов.

Самым распространенным вариантом является, когда установленная столешница выполняет функцию перегородки между местом для приготовления пищи и столовой. При этом она находится на одной из сторон П- или Г-образной кухни.

Как спланировать помещение с барной стойкой еще:

  • с тумбой;
  • ступенчатая стойка;
  • стойка-подоконник;
  • стойка-остров.

Правила грамотной планировки

Перед тем как правильно расставить мебель на кухне, рекомендуется познакомиться со стандартными размерами кухонного гарнитура, основами эргономичного пространства, правилами безопасности и проверенными приемами дизайнеров.

Правило рабочего треугольника

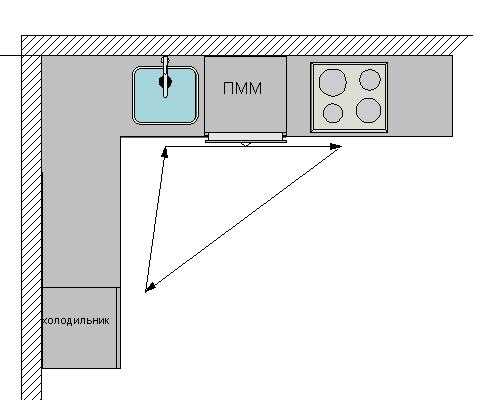

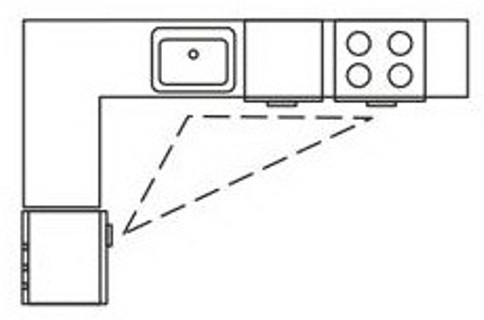

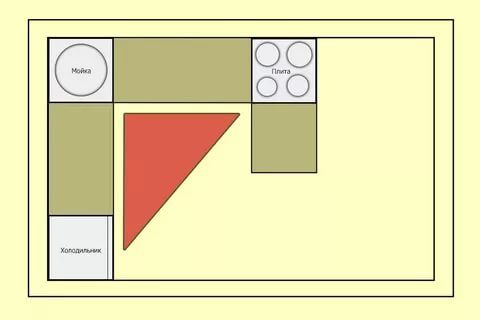

Классическая организация «рабочего треугольника» – связка раковина, плита, холодильник. Это 3 места, между которыми домохозяйка обычно перемещается. Установлено, что общее расстояний между этими составляющими не должно быть больше 5-9 м. При этом зона приготовления и обеденный стол должны находиться на расстоянии в пределах 1,5-2,5 м.

Правило разумного размещения мойки

Планируя на кухню эргономику пространства, нужно начинать с установки раковины, которая обязана находиться на расстоянии 2 м от стояка. Естественно, мойку можно установить и дальше, к примеру, возле окна, но в квартирах для этого необходимо соблюдать уровень уклона трубопровода и дополнительное приобретение насоса.

Если эргономика планируется на кухню для дома, то стоит установить раковину возле окна – так и хозяйке удобней, и столовая занимает больше пространства. Возле мойки можно установить стиральную или посудомоечную машинку.

Правило расположения плиты

Варочная плитка обязана удаляться от раковины примерно на 50-150 см и находиться рядом с отверстием вентиляции. В пространстве между плитой и мойкой устанавливают главную рабочую поверхность. Отлично, когда ее размер будет составлять 1 м.

Если планируем устанавливать плиту возле окна, то расстояние до него должно быть не меньше 50 см, это требует техника безопасности.

Правило безопасных расстояний

Смотря на кухню вид сверху, нужно на схеме не только правильно расположить все точки определенных предметов, но и расстояние для перемещения при нахождении в этом помещении.

Если это проходная кухня, что нередко делается при планировании домов, то расстояние должно составлять не меньше 1,5 м.

Если это малогабаритное помещение, которое не является проходным, то здесь организуют проходы в 1 м.

Правило размещения холодильника

Холодильник лучше всего устанавливать поближе к раковине, чем к варочной плитке. Иногда его размещают с местом, где установлен обеденный стол или микроволновая печь.

Во время дефицита пространства холодильник выносят за пределы кухни, к примеру, в прихожую.

Минимальные рекомендуемые расстояния

Расставляем правильно расстояние между «рабочим треугольником»:

  • между раковиной и плиткой – не менее 600 мм;
  • между раковиной и холодильником – не меньше 600 мм;
  • между стенкой и холодильником – не меньше 70 мм;
  • между вытяжной системой и рабочей поверхностью – не менее 500-700 мм;
  • между плитой и мойкой – не меньше 600 мм.

Ширина проходов

Рассматривая кухню вид сверху, необходимо учесть как габариты гарнитура, так и пространство, требующееся для перемещения после установки мебели.

Для помещения с островом или П-образной кухни ширина прохода должна составлять 1,2 м. Это объясняется тем, что открытые дверки тоже занимают площадь.

Расстояние между ящиками и столом допустимо снижать до 900 мм, но не более.

Обустройство обеденной зоны

Любое посадочное место должно иметь глубину не менее 400 мм, ширину – 600 мм. От края столешницы до стенки для комфортного размещения стула обязано быть пространство около 800 мм.

Освещение

Также необходимо продумать месторасположение ламп:

  1. Подсветка плиты. Часто бывают случаи, когда требуется постоянная подсветка варочной плиты. Как правило, эту роль играет вытяжка со встроенным освещением.
  2. Подсветка рабочих зон. В этом случае для комфортного нахождения хозяйки и домочадцев нужно дополнительно подсвечивать каждый угол.
  3. Общий свет. Любое кухонное помещение необходимо обеспечить одним основным или несколькими дополнительными потолочными источниками освещения. Они требуются для удобства во время нахождения на кухне и при уборке.

Правильная планировка кухонного пространства позволит сэкономить силы и время при приготовлении пищи. Грамотно установить гарнитур и бытовую технику по всем правилам эргономики позволит детальная планировка. Поэтому вначале нужно создать чертеж или экспериментировать с различными вариантами в онлайн-конструкторе будущего интерьера.

125 фото идей грамотной планировки на кухне

Когда вы сидите дома, то больше половины времени проводите на кухне. Вы там завтракаете, обедаете и ужинаете. Не считая уборки, которая тоже занимает кучу времени. Чтобы время не пропадало, вы не чувствовали усталости и гости при виде вашей обеденной комнаты приходили в восторг, стоит спланировать ваше кухонное пространство.

Интересующие вопросы:

  • Как идеально распланировать кухню;
  • Варианты планировки кухни;
  • Кухонная мебель;
  • Советы по дизайну;

При планировке кухни важно учитывать такие факторы: количество человек в семье, какие электроприборы будут использоваться и привычки домочадцев. Удачный дизайн позволит создать из невзрачной кухни, более уютную и привлекательную.

Кухня должна выдерживать три основных правила:

  • Функциональность.
  • Внешний вид.
  • Безопасность.

Планируя кухонное помещение надо учесть все трубы, ниши и выступы, которые могут помешать реализации ваших фантазий.

Содержание

  1. Существует несколько кухонных планировок
  2. Расстановка мебели и техники
  3. Плита
  4. Холодильник
  5. Мойка
  6. Дизайн
  7. 125 фото лучших вариантов планировки на кухне

Существует несколько кухонных планировок

Прямой способ — кухонный гарнитур устанавливается в прямую линию вдоль стены. Такая планировка подходит для владельцев небольших площадей. На другой половине прекрасно разместиться обеденная зона: стол и стулья. А в гарнитуре можно установить все технику.

Если площадь кухни позволяет, то можно воспользоваться двухлинейной планировкой — гарнитур будет установлен вдоль двух противоположных стен. Это позволит устроить расстановку техники в наиболее выгодном расположении.

Самая универсальная считается угловая так называемая “Г” — образная кухня. Она удачно преобразит маленькую и проходную комнату. Появится удобная обеденная зона. В таком варианте — раковину, плиту и холодильник, должны находиться рядом, для увеличения рабочей поверхности.

Более малораспространенный вариант — когда гарнитур устанавливается вдоль сразу трех стен так называемая “П” — образная. Такая планировка доступна только тем у кого большая кухня. Весь плюс такого дизайна состоит в том, что не возникнет проблем в расположение техники и другой кухонной утвари.

Следующий вариант — так называемое полуостровное решение, когда помещение разделяется барной стойкой или столом.

Существует и островной способ. Примером могут служить кухни в ресторанах или столовых, когда модули и варочная плита находятся в центре комнаты. Главное, не забыть, что такие дизайнерские решения возможно воплотить только в помещениях большого объема.

Расстановка мебели и техники

В этом вопросе, самыми капризными считаются три детали интерьера. Если уладить проблемы расстановки с этими вещами, то можно считать, что вам все удалось.

Плита

Ее стоит ставить так, чтоб к ней можно было свободно подойти со всех сторон. Обычно плита устанавливается посередине примерно в 90 см от мойки, но можно и сократить расстояние до 40 см, если гарнитур маленький. Вытяжка над плитой устанавливают на высоте 70 — 75 см от плиты.

Холодильник

Обычно, планировка кухни с холодильником, наименьшая из проблем. Ставят его на противоположной стороне от плиты, но в случае прямого гарнитура или малогабаритной кухни, холодильник можно поставить в конце кухонного гарнитура, у окна.

Мойка

Традиционно раковину размещают в противоположной стороне от окна, для естественного освещения.

Рабочая зона служит для ежедневной готовки и хранения часто используемой утвари. В ней располагаются основные ящики и шкафчики. Обычно зона работы для удобства находится между мойкой и плитой, и холодильником или духовым шкафом и плитой.

Второстепенную технику, после планировки трех вышеуказанных вещей, теперь будет применить легче. Например, стиральную машину нужно поставить рядом со стояком, то есть где мойка. Если вы хотите чтобы машинка была встроенная, тогда ее можно спрятать в двустворчатом шкафу, между раковиной и плитой. В случае нахождения там посудомоечной машины, то стиральную устанавливают по правую сторону.

Дизайн

Избегайте ярких контрастных цветов. Лучше будет применить теплые и светлые тона.

В кухне должно быть светло. Остерегайтесь захламления мелкими вещами, это только испортит общий вид.

Но все же советую вам обратиться к опытному дизайнеру, который сможет полностью и качественно помочь, показав множество фото планировки кухни.

125 фото лучших вариантов планировки на кухне

Как вам статья?

Символы и значения плана этажа кухни

Команда по работе с контентом Edraw

Вы хотите спроектировать план кухни?

EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о символах плана этажа кухни и о том, как использовать символы плана этажа кухни. Просто попробуйте бесплатно прямо сейчас!

Попробуй Бесплатно

План этажа кухни графически представляет физические характеристики кухни и расположение прилавков, сантехники и кухонной техники на простой схеме. Символы плана этажа кухни изображают приборы, структуру и другие кухонные атрибуты.

Здесь мы поговорим о символах плана этажа кухни , таких как их использование и типы. Узнайте, как найти и использовать эти символы на EdrawMax, а также ознакомьтесь с нашим руководством по созданию персонализированных символов для вашего плана этажа.

1. Что такое символы на плане кухни

План кухонного этажа — это схематический рисунок, который иллюстрирует расположение кухонной столешницы, раковины и кухонной техники в заданном пространстве для разработки эффективной планировки. Мы используем символов плана этажа кухни , чтобы изобразить детали, элементы, приборы и другие особенности планировки кухни на 2D-диаграмме. Создание плана кухонного этажа сначала кажется простым, но после рисования оно становится сложным, потому что вам нужно оставить место для свободного передвижения людей.

План кухонного этажа направлен на создание такой планировки, которая позволит вам легко готовить здоровую пищу и отремонтировать кухню, чтобы освободить место для большего количества техники или мебели, например, стола со стульями. Вы можете получить символов плана этажа кухни от EdrawMax и использовать их для создания своего рисунка простым перетаскиванием.

Обозначения на плане кухни:

Символы плана этажа кухни изображают детали, элементы, приборы и другие элементы планировки кухни на двухмерной схеме. Он делит планировку кухни на три основных компонента: кухонную плиту, раковину и холодильник.

2. Типы символов плана кухни

С помощью символов плана этажа кухни вы можете легко изобразить работоспособный кухонный треугольник. Он делит планировку кухни на три основных компонента: кухонную плиту, раковину и холодильник. При расположении этих трех элементов в планировке вы можете легко добавить другие элементы, такие как стол и стулья, микроволновую печь и другую технику, а также шкафы. Вы можете настроить планировку кухни для дома, но для ресторана планировка должна быть эффективной, потому что это повлияет на производительность.

  • Символы кухонной техники
  • Обозначения оболочки стены и конструкции
  • Символы дверей и окон
  • Символы стола и стула
  • Символы шкафов

2.1 Символы кухонной техники

Символы кухонной техники изображают электрические изделия и приборы, используемые на большинстве кухонь. Эти символы включают холодильник, часть рабочего треугольника, кухонный комбайн, который значительно упрощает приготовление пищи, микроволновую печь, посудомоечную машину, ручной блендер, электрический чайник, скороварку, миксер-измельчитель, рисоварку и т. д. Другие кухонные приборы включают вентиляцию. приборы и диспенсеры для воды.

Шкаф 1

Шкаф 2

Гардероб 3

Шкаф 4

Гардероб 5

Гардероб 6

Гардероб 7

Остров

Остров 2

Квадратный обеденный стол

Квадратный обеденный стол 2

Круглый обеденный стол

Прямоугольный обеденный стол

Прямоугольный обеденный стол 2

Газовая плита

Газовая плита 2

Газовая плита 3

Газовая плита 4

Газовая плита 5

Газовая плита 6

Ассортимент с грилем

Четырехэлементный газовый диапазон

Шестиэлементный газовый диапазон

Газовый диапазон

Плита с низкой духовкой

Плита

Диапазон

Плоская электрическая плита

Выдвижная электрическая плита

Настенная печь

микроволновка

Посудомоечная машина

Стиральная машина

Мусорный Компатор

Кулер для еды

Раковина

Соковыжималка

Хлебная машина

Хлебопечка 2

Торговый автомат

Раковина 2

Раковина 3

Раковина 4

Раковина 5

Раковина 6

Раковина 7

Раковина 8

Раковина 9

Раковина 10

Бассейн

Двойной бассейн

Пьедестал Бассейн

Раковина столешницы

Распылитель

Вешалка для полотенец

Круглый обеденный стол

Круглый стол

Обеденный стол

Продолговатый обеденный стол

Овальный обеденный стол

Квадратный стол

Ссылка

Ссылка 2

Кабинет

Кабинет 2

Кабинет 3

Тостер

Тостер 2

Печь

Электрический барбекю

Соусник

Сотейник 2

Мультиварка

Медленноварка 2

Индукционная плита

Кастрюля

Блюдо

Блюдо 2

Фруктовая тарелка

Фруктовая тарелка 2

Разделочная доска

Дымовая машина

Кабинет дезинфекции

Холодильник

Холодильник 2

Дымоход

Размещение

Морозильный ларь

Встроенный холодильник

Кулер

Кофеварка

Водонагреватель

Источник: EdrawMax

2.

2 Символы оболочки стены и конструкции

Эти символы в основном используются для изображения структуры кухни и определения расположения каждой кухонной стены. Эти символы создают 2D-модель, которая дает вам общее представление о стеновой оболочке вашей кухни. Подрядчики используют эти символы, чтобы указать размер и дизайн кухни. Цель использования настенные ракушки-символы обозначают пространство, в котором хозяин мог бы расположить работоспособный кухонный треугольник и другую мебель или технику.

Наиболее типичными частями кухни являются стены. Внешние стены представлены более толстыми линиями, тогда как внутренние стены представлены более тонкими линиями. Иногда между ними нет заметной разницы. Вместо одной сплошной линии внешние стены могут быть представлены черным контуром или двойными линиями. Узнать подробнее о

символы оболочки стены руководство здесь.

Стена

Вертикальная стена

Изогнутая стена

Навесная стена

Космос

L-пространство

Т-пространство

Комната 1

Комната 2

Комната 3

Пилястра

Прямоугольная колонна

Круговая колонка

Луч

Происхождение сетки

Линия сетки

Источник: EdrawMax

2.

3 Символы дверей и окон

Мы используем символов окон и дверей , чтобы проиллюстрировать положение окон и дверей в стенах кухни, чтобы создать поток свежего воздуха на кухне и создать комфортную среду. Цель состоит в том, чтобы добавить окна, чтобы оставить проход для эвакуации из-за чрезвычайной ситуации. На кухне самая высокая вероятность возгорания из-за масла и газа. Вот почему создание пути отступления имеет важное значение. Существуют различные символы окон и дверей в зависимости от их формы и размера.

Двери напоминают большие пространства между стенами, с изогнутой линией, указывающей, в какую сторону будет открываться дверь, и обеспечивающей зазор. В зависимости от их дизайна и функций они могут выглядеть по-разному на планах этажей.

Окна изображены так, как если бы они были частью стен.

  • Три параллельные линии отделяют обычные раздвижные окна от сплошных стен.
  • Створчатые окна имеют арки, которые выглядят как двери и демонстрируют, как они открываются наружу.
  • Эркеры наклонены, как край знака остановки, прерывая прямолинейную траекторию стены.

Окно

Открытое окно

Открыть окно 2

Открыть окно 3

Планерное окно

Окно створки

Эркер

Двойное створчатое окно

Открытие

Дверь

Двойная подвесная дверь

Двойная дверь

Неровная дверь

Противоположная дверь

Вращающаяся дверь

Раздвижные двери

Раздвижная дверь

Двойная раздвижная дверь

Через дверь

Би складная дверь

Двойная двустворчатая дверь

Раздвижная стеклянная дверь

Верхняя дверь

Окно в сад

Источник: EdrawMax

2.4 Символы стола и стула

символы столов и стульев иллюстрируют положение, формы и конструкции различных типов столов со стульями на кухне. Эти символы включают обеденные столы, журнальные столики, приставные столики и т.

д. Стол идеально вписывается в любую комнату дома, не говоря уже о кухне, где он нужен для завтрака. Дизайн стула для кухни в основном просто потому, что вы не хотите занимать много места. Добавьте стол и стул только на большую кухню, иначе вы можете столкнуться с трудностями при свободном перемещении.

Стол и стул необходимы для любой кухни или столовой. Вы можете использовать эти символы плана этажа кухни , чтобы проиллюстрировать расположение стульев, столов и письменных столов для семьи в вашем доме. С каждым типом панели и оборудования вам нужен стол для размещения электрооборудования и стулья, на которых члены вашей семьи будут сидеть и работать в течение дня.

Стул 1

Стул 2

Стул 3

Стул 4

Стул 5

Стул 6

Стул 7

Стул 8

Стул 9

Стул 10

Стул 11

Стул 12

Стул 13

Стул 14

Стул 15

Стул 16

Стул 17

Стул 18

Стул 19

Стул 20

Кресло

Слинг стул

Кресло

Стол со стульями

Станция стиля 1

Станция стиля 2

Станция стиля 3

Стайл Станция 4

Станция стиля 5

Стайл Станция 6

Станция стиля 7

Длинный стул 1

Длинный стул 2

Длинный стул 3

Длинный стул 4

Длинный стул 5

Барная стойка 1

Барная стойка 2

Барная стойка 3

Барная стойка 4

Барная стойка 5

Барная стойка 6

Стул и стол 1

Стул и стол 2

Диван и диван-стол 1

Диван и диван-стол 2

Обеденный стол 1

Обеденный стол 2

Обеденный стол 3

Обеденный стол 4

Обеденный стол 5

Обеденный стол 6

Обеденный стол 7

Обеденный стол 8

Обеденный стол 9

Обеденный стол 10

Циклический стол и стул 1

Циклический стол и стул 2

Циклический стол и стул 3

Циклический стол и стул 4

Циклический стол и стул 5

Циклический стол и стул 6

Циклический стол и стул 7

Циклический стол

Овальный стол

Конференц-стол 1

Конференц-стол 2

Конференц-стол 3

Прямоугольная таблица

Алмазный стол 1

Алмазный стол 2

Угловой стол

Полукруглый стол

Вентиляторный стол

Стол для пинг-понга

Рабочий стол 1

Рабочий стол 2

Рабочий стол 3

Рабочий стол 4

Туалетный столик

Источник: EdrawMax

2.

5 Символы кабинета

Символы шкафов и книжных шкафов указывают положение шкафов в любой комнате дома. К таким символам относятся полки, деревянные и стеклянные шкафы, маленькие и большие книжные шкафы. Наиболее распространенное место для книжных шкафов в спальне — у одной из боковых стен за письменным столом и стулом. Перед сном люди, которые любят читать, ставят книжные шкафы в своей спальне вместо гостиной или учебы для удобства.

Символы шкафов и книжных шкафов указывают положение шкафов в любой комнате дома. К таким символам относятся полки, деревянные и стеклянные шкафы, маленькие и большие книжные шкафы. Наиболее распространенное место для книжных шкафов — в гостиной у стен за диванами или стульями.

Рабочая поверхность

Угловая поверхность

Угловая поверхность 2

Угловая поверхность 3

Угловая поверхность 4

Остров

Угловой счетчик

Счетчик тарелок

Счетчик наклона

изогнутый счетчик

Рабочий полуостров

База

База 2

База 3

База 4

База 5

База 6

Ящик

Ящик 2

Ящик 3

Ящик 4

Кабинет

Кабинет 2

Кабинет 3

Кабинет 4

Край полуострова

Базовый полуостров

Базовый полуостров 2

Настенная торцевая полка

Угол стены

Настенный угловой шкаф

Конечный скос дорожки

Трек 45 градусов

Угол трека

Трек лотка

шкафчик

Ручка

Ручка 2

Ручка 3

Ручка 4

Ручка 5

Источник: EdrawMax

3.

Где найти символы плана кухни

Вы можете сэкономить время, создав точный план кухонного этажа с деталями и четко представив каждый компонент с помощью предварительно нарисованных символов плана кухонного этажа .

Вы можете легко найти символы плана этажа кухни в библиотеке символов EdrawMax . EdrawMax предоставляет вам более 26000 символов, которые вы можете использовать для создания плана кухни или любой другой диаграммы. Вы можете найти нужные символы в EdrawMax и нажать на план кухни. Перейдите в категорию плана дома и используйте простое перетаскивание, чтобы добавить любой символ, который вы хотите.

План этажа кухни EdrawMax Символы:

EdrawMax — это лучший ресурс для символов плана кухни, здесь вы можете найти сотни символов плана этажа кухни. Просто перетащите, вы можете легко создать план кухни.

EdrawMax

Универсальное программное обеспечение для построения диаграмм

Создавайте более 280 типов диаграмм без особых усилий

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Кроссплатформенная поддержка (Windows, Mac, Linux, Интернет)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

4.

Как использовать символы на плане кухни

Следуйте этим инструкциям, чтобы узнать , как использовать символы плана кухни и легко создавать дополнительные символы плана этажа кухни с помощью EdrawMax.

4.1 Как использовать символы плана кухни в EdrawMax

Вместо того, чтобы тратить время на рисование символов или значков плана кухонного этажа на бумаге, вы должны найти способ легко спроектировать план кухонного этажа. EdrawMax хорошо оснащен для проектирования плана кухни.

Шаг 1 Войти в EdrawMax

Если вы новичок здесь, вы должны использовать свой адрес электронной почты для регистрации EdrawMax , но если вы уже являетесь пользователем EdrawMax, вам просто нужно бесплатно войти в EdrawMax. Откройте EdrawMax, выберите « Engineering », найдите « Building Plan » и нажмите « Home Plan », затем откройте новый холст или просто откройте встроенный шаблон.

Шаг 2.
Выберите символы плана кухни

В отличие от физического рисования, EdrawMax помогает легко создать план кухни. В разделе символов EdrawMax вы найдете более 260 000 векторных символов, которые вы можете использовать в своих проектах. В EdrawMax вы можете найти символы плана этажа кухни в библиотеках символов на левой панели инструментов. Вы можете нажать на опцию « + », чтобы открыть новый холст, чтобы сделать план вашей кухни. В левой части холста вы увидите библиотеку символов с множеством символов плана кухни. Вы можете искать определенные символы в строке поиска.

Шаг 3 Перетащите

Как только вы найдете нужные символы плана этажа кухни, просто перетащите их на холст. Продолжайте настраивать, выбирая правильные символы, правильный масштаб или размеры, а также добавляя дополнительные детали, такие как цвет, шрифт и т. д. Когда вы закончите свой план кухни, вы можете легко экспортировать свой файл или поделиться своим дизайном. Узнайте больше руководство по планированию кухни здесь, если это необходимо.

4.2 Как создать дополнительные символы плана кухни в EdrawMax

EdrawMax предоставляет вам тысячи символов для создания диаграммы. Иногда вы хотите использовать на диаграмме уникальные или персонализированные символы, которых нет в библиотеке. EdrawMax предлагает простое решение этой проблемы. Выполните следующие действия, если вы не можете найти нужные символы плана этажа кухни или хотите создать свои символы для создания диаграммы.

Шаг 1 Инструмент «Найти символ»

Если вы не можете найти какой-либо символ, похожий на тот, который вам нужен, вы можете использовать инструмент «Карандаш», «Перо» и «Якорь», чтобы нарисовать свои персонализированные символы плана этажа кухни. Гораздо проще нарисовать нужный символ на EdrawMax, чем искать тот, который соответствует вашим требованиям. Вы также можете сохранить свой символ в библиотеке для последующего использования.

  • Выберите « Symbols » на верхней панели инструментов;
  • Используйте « Pencil Tool «, « Pen Tool «, « Anchor Tool «, чтобы создать символ сада с самого начала;
  • Выберите « Union », « Combine », « Subtract », « Fragment », « Intersect », « Smart Shape », чтобы создать свои символы.

Шаг 2. Создание символов плана кухни

Когда вы создаете символ плана этажа кухни, убедитесь, что размер, дизайн и другие атрибуты вашего значка соответствуют другим значкам плана этажа кухни. Выполните следующие шаги, чтобы нарисовать идеальные символы.

  • Нарисуйте форму наклонного параллелограмма, чтобы создать контур верхней части стола.
  • Нарисуйте широкую V-образную линию с короткими вертикальными линиями с обеих сторон прямо под контуром.
  • Нарисуйте вытянутую узкую фигуру прямо под передним левым углом стола.
  • Повторите предыдущий шаг, чтобы нарисовать еще одну ногу под правым передним углом стола.
  • Нарисуйте еще одну вытянутую узкую фигуру с наклонным низом под правым задним углом стола.

Шаг 3 Импорт символов плана кухни

За исключением создания новых символов плана кухни в EdrawMax, вы можете импортировать символы плана кухни со своей стороны. Найдите « Insert » на верхней панели навигации и импортируйте изображения, чтобы превратить их в символы. Или щелкните третью опцию правой панели инструментов, чтобы вставлять изображения быстрее.

Шаг 4. Сохраните в своих библиотеках символов

После того, как вы завершили разработку символов плана этажа кухни или импортировали изображения символов, вы все равно должны щелкнуть « Символы » вверху и выбрать « Сохранить символ » в вашей библиотеке символов. Или вы можете нажать « + » в «Моей библиотеке» на левой панели инструментов. Узнайте больше о том, как нарисовать план кухни или спроектировать кухню из этого руководства по планированию кухни здесь.

По сути, создать план кухонного этажа в EdrawMax очень просто, просто возьмите шаблон и продолжайте настраивать, перетаскивайте профессиональные символы пола, чтобы сделать свой план лучше. Если вы все еще не знаете, как сделать дизайн кухонного пола в EdrawMax, просто посмотрите это руководство по дизайну пола или просмотрите видео ниже. Или вы можете найти больше обучающих видео на нашем Youtube

5. Бесплатное программное обеспечение для планировки кухни

Вместо того, чтобы рисовать его с нуля, гораздо проще создать план спальни с помощью бесплатного программного обеспечения для проектирования кухни , такого как EdrawMax. С EdrawMax вы получаете обширную библиотеку символов с тысячами символов плана спальни, которые вы можете использовать для создания своей схемы. Он также предоставляет вам бесплатные редактируемые шаблоны, которые вы можете настроить за несколько минут и завершить свой план этажа. EdrawMax Online — отличный инструмент для совместной работы в команде, а его простой в использовании интерфейс делает его лучшим выбором для всех.

Ключевые особенности EdrawMax:

  • EdrawMax поставляется с бесплатными примерами и шаблонами плана кухни , которые на 100% настраиваются;
  • Встроенные векторные символы позволяют легко добавлять компоненты плана кухни в ваш дизайн;
  • Вы можете легко поделиться планом кухонного этажа со своей командой и увидеть изменения, внесенные вашей командой в реальном времени;
  • EdrawMax позволяет экспортировать файл в несколько форматов, включая MS Docs, PPTX, JPEG, PNG, PDF и другие;
  • EdrawMax имеет сильное сообщество из 25 миллионов пользователей, которые обновляют сообщество шаблонов своими творческими проектами;
  • EdrawMax считается лучшим инструментом для начинающих и профессионалов из-за удобной панели инструментов и простой функции перетаскивания.

EdrawMax Desktop

Создайте более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

ПЫТАТЬСЯ В СЕТИ

6.

Заключительные мысли

Символы плана этажа кухни помогают пользователям создавать схематические 2D-чертежи и проектировать индивидуальную планировку кухни, изображая основные элементы, приборы и структуру с помощью предварительно нарисованных векторов. Простой план кухонного этажа облегчает владельцу объяснение планировки своей кухни подрядчику.

Создавая планировку кухни, постарайтесь уменьшить проходимость, чтобы увеличить свободное пространство и использовать вертикальную конструкцию хранения. Сделайте сантехнику и мойку приоритетными и поставьте кухонную плиту. EdrawMax — лучший бесплатный инструмент для создания планов кухни, который предоставляет пользователям бесплатные шаблоны и библиотеку символов. Профессионалы предпочитают EdrawMax за быстрое рисование и удобный интерфейс.

→Загрузить сейчас: символы плана кухни в формате PDF

Полное руководство по домашнему плану

Ознакомьтесь с этим полным руководством, чтобы узнать все о плане дома, например о типах плана дома, символах плана дома и о том, как составить план дома.

УЗНАТЬ БОЛЬШЕ

Вам также может понравиться

план кухни

— Блог | Signature Designs Kitchen Bath

Bonnie Bagley Catlin

дизайн кухни, план кухни, зеленая кухня

Бонни Бэгли Кэтлин

дизайн кухни, план кухни, зеленая кухня

Планы кухни начинаются с подробного изучения дизайна кухни. Эти проекты кухонь шаг за шагом расскажут вам о желаемой планировке и функциях кухни. Огромное количество кухонных стилей сбивает с толку клиента. Именно здесь визуализация вашей кухни может помочь вам увидеть то, что мы собираемся построить для вас.

Визуализация дизайна интерьера состоит из чертежа предлагаемого дизайна в масштабе. Затем дизайнер интерьера может создать визуализацию, показывающую положение структурных компонентов, мебели и техники в предлагаемом вами пространстве.

3D-визуализация помогает архитекторам и дизайнерам интерьеров улучшить информирование о предлагаемой реконструкции. 3D-визуализация полезна для простого и эффективного воплощения видения дизайнера и обеспечения четкого понимания клиентом всех деталей. Результат — более довольный клиент и ускоренный процесс утверждения

НИЖЕ: Полностью переделано кухонное пространство. Перенесли основную раковину к окну. Заменено окно новым более коротким окном, чтобы вместить шкаф и раковину. Убрали угловую стену на кухне и установили новый пол во всем доме. Мы также убрали оконные уголки и заменили их системой складывающихся окон, превратив уголок во внутреннюю наружную комнату. #до и после

ВНИЗУ: дизайн кухни расширил кухню до уголка и открыл стены между комнатами для лучшего прохода всей семьи. Отделка двухцветного шкафа нейтральной окраски в сочетании с черными шкафами и светлыми столешницами. #до и после

Визуализация новой кухни — сняты стены, оберните барную стойку

Существующий план кухни

План реконструкции дизайна

Как нам добраться до этих готовых визуализаций? Это определенно процесс.

Сначала мы разрабатываем и размещаем новый план этажа и детали фасада, а также включаем базовые визуализации уровней, которые дают клиенту представление о том, как он будет выглядеть в пространстве. Сначала мы все определяемся с деталями макета, затем завершаем выбор всех материалов. Как только детали макета и концептуальные материалы выбраны, мы можем визуализировать новое пространство.

НИЖЕ: Эта кухня полностью переконфигурирована. Замена дверей на оконную систему штабелирования и удаление структурной стойки позволит этой кухне быть открытой с большим потоком для приготовления пищи и развлечений. #до и после

План существующей кухни и прачечной

Дизайнерский ремонт кухни и прачечной

Преимущества визуализаций для дизайнеров интерьеров

Услуги по 3D-рендерингу дизайна интерьеров позволяют наглядно продемонстрировать ваши идеи и идеи клиента. Реалистичная визуализация, созданная с помощью компьютерных 3D-изображений, позволяет дизайнерам интерьеров реалистично изображать желаемые результаты.

Преимущества использования визуализаций в дизайне интерьера:
