Каркасный дом своими руками: пошаговая инструкция с фото

Современные каркасные дома возводят по 2 технологиям. Первая – финская, вторая – канадская. Финская технология предусматривает выполнение всех строительных работ сразу с каркасом дома. Канадская начинается с закладки напольного покрытия, и лишь потом возводятся стены и кровля. Каркасный дом своими руками, пошаговая инструкция которого предполагает выполнение определенных этапов, гласит о том, что осуществлять их нужно строго по нормативам и в определенной очередности.

• 1 Выбор конструкции для каркасного дома
• 2 Пошаговые этапы строительства
• 3 Разметка земельного участка
• 4 Пошаговое возведение основы
  • 4.1 Ленточный
  • 4.2 Свайно-винтовой
  • 4.3 Плитный
• 5 Возводим черновой пол
  • 5.1 Бетонный пол
  • 5.2 Деревяный
• 6 Возводим стены
• 7 Укосины
• 8 Ригели
• 9 Углы
• 10 Внутренние стены и перегородки
• 11 Двери и окна
• 12 Монтируем перекрытие
• 13 Утепление
• 14 Отделка дома каркасного типа
• 15 В заключение

Выбор конструкции для каркасного дома

Самыми востребованными и популярными конструкциями каркасных строений считаются:

• Каркасно-рамочная.
• Каркасно-щитовая.

В случае самостоятельного строительства предпочтительнее первый вариант. Второй тоже возможен, но при строительстве потребуется наем спецтехники для выполнения определенных монтажных операций.

Если решено самостоятельно начать строительство каркасного дома, то пошаговая инструкция с фото будут своевременны и уместны.

От такого решения, в основном, ожидается бонус в виде большой экономии денежных средств и комфортного проживания после завершения строительства.

Пошаговые этапы строительства

Все строительство такого дома состоит из нескольких этапов:

• Создание проекта. Сюда входит выбор конструкции, схемы внутренних комнат, расположение и количество оконных и дверных проемов, расположение коммуникаций, электропроводки, системы отопления, этажность.
• Земляные работы. В этот пункт входит подбор участка, рытье траншеи под фундамент и возведение его.
• Сборка несущих конструкций (стен), крыши.
• Закладка и сооружение пола и стен.
• Установка наружных дверей, простенков и окон.
• Внутренняя отделка, установка внутренних дверей.
• Утепление дома.

Рассмотрим строительство каркасного дома своими руками детальнее, пошаговая инструкция и нюансы монтажа нам в этом пригодятся. Также остановимся на вопросе, что следует учесть при возведении, на что обратить особое внимание, где ошибок допускать категорически нельзя.

Разметка земельного участка

Под разметкой стоит понимать место расположения будущего дома. Наносится она непосредственно на землю, отмечается веревкой с колышками. Колышки будут служить в роли углов, веревка – стенками. Чтобы максимально точно ее соорудить, нужно:

• Очистить земельный участок от пней, мусора, коряг и прочих ненужных предметов.
• Обеспечить беспрепятственный подъезд автотранспорта для вывоза мусора, земли и подвоза стройматериалов.
• Продумать и подготовить участок для складирования материалов, если он не слишком ровный, желательно соорудить ровную возвышенность.
• Если есть возможность, можно соорудить ограждение, чтобы материалы не растаскивались недобросовестными соседями или ворами.
• Возможно, для некоторых операций, например, выравнивания участка и вывоза слишком большого количества мусора, потребуется спецтехника.

Пошаговое возведение основы

Фундамент – первый элемент возведения любого строения. Это основа дома, которая должна быть надежной, прочной, ровной. Ведь на нем будет держаться конструкция будущего дома, от него зависит долговечность каркасного строения, крепость и целостность. Инструкция по строительству каркасного дома говорит о том, что эта конструкция считается легкой. Ее стенки меньше давят на фундамент и грунт, в сравнении с кирпичным строением. А значит, тип основы можно выбирать неглубокий (мелкозаглубленный), небольшой, менее затратный по деньгам.

На заметку мастеру! Решаясь на самостоятельное строительство каркасного дома, не обязательно рассматривать все виды фундаментов. Для конструкций этого типа, с круглогодичным проживанием, вполне подходят плитный или мелкозаглубленный ленточный.

Если тип грунта относится к зыбким, подвижным, сыпучим или его возводят на берегу реки, водоема, то тогда нужно будет возвести свайно-винтовой.

Он опирается на более глубокие неподвижные слои почвы, обеспечивая надежность, прочность и устойчивость строения.

Ленточный

Это ленточная каменная лента, заглубленная в землю на величину от 100 до 400 мм. Верхняя часть (над поверхностью грунта) должна возвышаться ввысь от 100 до 300 мм. Выходит, что общая высота основы составляет 200-700 мм.

Совет! Вовсе не обязательно придерживаться этих нормативных показателей. Его можно возвести выше, заложить глубже; главное – не ниже или мельче. При желании можно израсходовать больше материалов для его строительства. Так фундамент буде более массивным и прочным.

Лента заливается в подготовленные заранее траншеи бетонным раствором. Замешивать его можно самостоятельно или заказать готовый. Пред процедурой заливки в траншею укладывают слой песка (около 100 мм). Он будет выполнять роль подушки, для крепости сюда же укладывают и металлическую арматуру.

Свайно-винтовой

Для возведения этого типа фундамента подходят сваи из металла или асбеста. Асбестовые помещают в заранее вырытую лунку, затем в нее укладывают металлическую трубу, сваю вкладывают в трубу. Только потом заливают бетонным раствором. Для большей прочности бетон армируют, то есть в трубу, кроме бетона, кладут армопрутья.

Металлические сваи укладываются проще. Здесь не нужно рыть яму, ее вкручивают в грунт. Свайный фундамент нуждается в обвязке. Сверху свай горизонтально размещаются балки. Эта конструкция называется ростверком. Если предвидится стройка каркасного дома своими руками на сваях, пошаговая инструкция предполагает обязательную укладку ростверка, как основного несущего элемента после сооружения основы. Он же и является нижней обвязкой каркасной конструкции, на которой, потом уже, будут устанавливаться вертикальный стойки.

Важно! Для обвязки надо брать древесный брус с сечением 150×150 мм. Ростверк должен быть прочным и надежным. Его задача – удерживание готового дома с коммуникациями, мебелью, людьми.

Плитный

Его часто называют плавающим. Любое строение на нем будет подниматься или опускаться во время сезонной пучинистости (расширения) грунта. Плитку, как ленту, тоже заливают бетоном, укрепляют арматурой.

• Арматура должна быть связана проволокой. Такая сетка обеспечит основе нужную прочность.
• Глубина залегания плитного фундамента – 1-2 метра.
• Можно заливать бетон подушку без заглубления.
• Общая высота основы должна быть 2-3 метра.

Мастеру на заметку! Плитной основе нужно обеспечить хорошую стойкость при подъеме грунтовых вод.

Для этого в бетон подмешивают водостойкие добавки. Это нужно не только для обеспечения водостойкости фундамента, но и для того, чтобы пол в доме всегда был сухим.

Возводим черновой пол

Пол в каркасный дом – пошаговая инструкция к черновому настилу.

Бетонный пол

Заливка бетонного раствора выполняется непосредственно на грунт. В целом, это должна быть многослойная конструкция, в которую входят: армосетка, бетон теплоизоляция и гидроизоляционный слой. Снизу укладывается песчаный слой толщиной 10 мм. Поверх него – теплоизолятор в виде керамзита, глины с опилками, пеноплекс. Потом ложится гидроизоляция. Весь этот «пирог» заливается бетоном.

Деревяный

Здесь используются древесные лаги. Их укладывают поверх ростверка (обвязки). Сверху на лаги укладываются поочередно доски, закрепляются. Потом только укладывается чистовой пол.

В каркасной конструкции обязательно делают сначала черновой пол затем чистовой. Материал для чистового пола застройщик выбирает по своему усмотрению (ламинат, паркет, линолеум, деревянная доска и другие напольные покрытия).

Возводим стены

Продолжая строить каркасный жилой дом своими руками, пошагово разберемся в монтаже стен. Здесь нужно правильно сориентироваться в подборе досок и балок.

1. Места, где будут размещаться стыки со стойками, внимательно вымеряют рулеткой, обозначают карандашными линиями.
2. Следят за тем, чтобы стойки были расположены строго вертикально по отношению к ростверку.
3. Соединяются элементы стен каркасного дома гвоздями или металлическими скобами.

Монтаж легче и правильнее осуществить, если их собрать заранее, только не на конструкции, а на земле. Затем в точности разместив на каркасе.

Последовательность сборки стен:

• Первый шаг – укладка нижней обвязки, если ранее она не была сооружена.
• Собирается каркас для каждой стены (сначала нижние элементы, потом – верхние с вертикальными). Шаблон стенки поднимается на каркас и укрепляется на нем.
• Сверху стен укладывается верхняя обвязка под будущую кровлю.

Совет мастеру! Если шаблон стены потребуется поднять на высоту выше 6 метров, нужно в подмогу позвать несколько человек.

Укосины

В некоторых проектах используются укосины – наклонные элементы. Они служат не только украшением дома, но и укрепляющим элементом. Дом с укосинами будет прочнее, надежнее и долговечнее. Делаются укосины из доски с сечением 150×150 или 100×50 мм.

Ригели

Это элемент (из доски), который крепится горизонтально около досок верхней обвязки. Его крепят на шаблоне стенок в процессе сборки на грунте. Для ригелей выбирается доска толщиной не меньше 50 мм. Ригель – любой вид балки, работающей на сжатие.

Углы

Это несущий элемент. На него возлагается самая большая нагрузка, поэтому каждый угол должен быть усиленным.

Их чаще всего собирают из 2-3 опор (досок).

Внутренние стены и перегородки

Пошаговое строительство жилого каркасного дома своими руками изнутри предполагает возведение внутренних перегородок, арок, стен между комнатами. Все они не относятся к несущим, на них возлагается слабая нагрузка, поэтому делать их можно из досок с небольшим сечением.

Здесь главным критерием считается звукоизоляция. Следовательно, толщину доски застройщик выбирает с учетом обеспечения шумоизоляционного слоя, вида материала, который будет использоваться в процессе теплоизоляции и финишной отделки.

Двери и окна

Их монтируют в специальные проемы после полного монтажа каркаса дома. Проще эту работу делать не самому, а заказать у производителя вместе с коробками. Двери можно собрать самостоятельно, из той же деревянной доски толщиной до 30 мм.

Монтируем перекрытие

Балки перекрытия должны опираться на брус от верхней обвязки. Есть несколько методик крепления:

• На стальной кронштейн опоры;
• На уголок;
• Врезкой.

Габариты балок и расстояние (шаг) их укладки зависит от вида материала для бедующей кровли. Если планируется сооружение мансарды или жилой комнаты сверху, балки берутся потолще, шаг, естественно, меньше. Это нужно для того, чтобы пол в верхнем помещении не мог прогибаться.

Если в проекте имеется второй этаж, то перекрытие должно обязательно обшиваться черновым полом. Технология выполнения работ аналогична первому этажу.

Потом только монтируют и ставят крышу.

Утепление

Разобравшись в нюансах и вопросе, как построить жилой каркасный дом своими руками, пошаговая инструкция видео и фото приложены в материале, пройдемся по технологии утепления готовой конструкции. Качественное утепление существенно сократит теплопотери, сократит плату за энергоресурсы, особенно зимой.

Какие материалы подходят для работы:

1. Прессованные маты из минеральной ваты. Считается самым недорогим и оптимальным видом теплоизолятора именно для каркасной конструкции. Они хорошо пропускают воздух, а значит, необходимый воздухообмен, ограничивающий теплопотерю, будет обеспечен. Материал не теряет свои свойства: не сжимается, хорошо распрямляется, не оставляя межматовых швов или щелей.
2. Пенопласт. Материал представляет собой жесткую плиту, изготовленную из полиуретанового сырья. Дешевле предыдущего утеплителя. Это единственное преимущество перед ним, в остальном он уступает, причем серьезно. Правда, тоже не дает усадку (не сжимается), быстро монтируется, имеет хороший показатель шумо- и теплоизоляции. Воздухообмен не обеспечивает, поэтому требует организации вентиляции.

Отделка дома каркасного типа

После монтажа всех элементов и утепления можно приступить к финишной отделке внутренних стенок. Их облицовывают разными материалами:

• ГКЛ;
• ГВЛ;
• ОСП.

Облицовку осуществляют, как и для традиционной конструкции: монтажа плит, заделки швов, грунтовки, поклейки обоями, покраски и так далее.

В заключение

Если все правила монтажа и последовательность выполнения работ будут соблюдены, дом получится очень уютным и теплым. Стоимость такого строения, в среднем, обойдется на 60 % дешевле традиционного (кирпичного, блочного или каменного). В нем смело можно будет проживать в любое время года.

Строительства каркасного дома самому с нуля: Пошаговая инструкция +Видео

На сегодняшний день индивидуальное строительство становится всё более распространенным в России. Если Вы хотите построить дом и рассматриваете именно малоэтажные проекты, то обратите внимание на каркасные дома. Это один из наиболее бюджетных вариантов, к тому же технология строительства каркасного дома весьма проста, а сам он будет очень комфортным и прослужит вам долгие годы.

[conten

А разобраться с процессом постройки каркасного дома своими руками Вам поможет наша пошаговая инструкция. Всё строительство включает в себя несколько этапов, рассмотрим по порядку каждый из них.

Содержание:

• 1 Подготовка места и фундамента для будущего дома
  • 1.1 Проект каркасного дома
  • 1.2 Сборка нижней обвязки
    • 1. 2.1 Строительство каркаса
      • 1.2.1.1 Возведение стен каркасного дома
      • 1.2.1.2 Монтаж потолка и крыши каркасного дома

Прежде всего, определитесь с расположением дома. Место для строительства каркасного дома должно быть сухим и хорошо продуваемым, грунт также не должен содержать большое количество влаги – это сделает Ваш дом совсем не долговечным. Площадка для строительства должна быть идеально ровной, если это не так, перед тем как начать заливку фундамента – разровняйте поверхность.

После того, как выровняете поверхность, можно приступать к подготовке траншеи. Вы должны вырыть траншею по размерам постройки, глубиной около 80 см. Совсем небольшая глубина объясняется легкостью даже двухэтажного каркасного дома. Глубину траншеи следует увеличить примерно в 2 раза в зависимости от климатических условий. Соответственно в регионах, где грунт промерзает сильнее, глубина траншеи должна быть около 1,5 метров.

После того как траншея готова, можно приступать к опалубке. Лучше всего собирать её из обрезных досок. Их ширина должна ровняться ширине котлована, а высота должна быть на 40 см. больше, чем глубина траншеи.

Затем начинается процесс заливки фундамента. На дно траншеи укладывается смесь из битого шифера, кирпича, камней и засыпается песком. Затем вся эта смесь тщательно проливается водой. Процедура с песком и водой повторяется около 4 раз, как только песок перестанет оседать, этот процесс можно завершить. Далее изготавливается каркас основания дома. Для этого используйте трубы, любую арматуру, швеллер и т.д. Конструкция будет гораздо надежней, если детали между собой вы будете сваривать.

Последний этап – это подготовка бетонной смеси из песка, цемента, мелкого гравия и воды, а также, непосредственная заливка. Готовая смесь постепенно заливается в траншею, тщательно разравнивается и утрамбовывается.

Проект каркасного дома

Лучше всего разработку проекта доверить профессионалам, так как это достаточно серьёзный процесс. Проект обязательно должен быть привязан к месту строительства, и согласован с различными службами, которые наверняка будут вносить в него свои изменения. Технология строительства каркасного дома предусматривает прокладку инженерных систем на определенных этапах, всё это необходимо учесть в плане.

Если Вы всё же решите делать проект самостоятельно, учитывайте, что кроме всего вышесказанного, каркасный дом не должен быть очень больших размеров: лучше, чтобы длина стены не превышала 8 метров. Кроме того, при подготовке проекта важно решить: будете ли вы использовать дом сезонно, или планируете жить в нем круглый год. Во втором случае, Вам необходимо утеплить дом.

Сборка нижней обвязки

После того, как фундамент подготовлен, необходимо провести гидроизоляционные работы. Для этих целей используется рубероид, лучше всего – в 2 слоя. Гидроизоляционный слой предотвратит попадание влаги в дом и на древесину, и обезопасит конструкцию от гниения.

Нижняя обвязка – это основание всего каркаса. Она укладывается из предварительно обработанного антисептиком бруса по всему периметру фундамента, на высоте, равной ширине двух брусьев. Брусья плотно соединяются между собой и с фундаментом.

На этом же этапе укладываются лаги пола. Для этого в брусе вырезаются пазы, в которые и следует уложить лаги на расстоянии не более 60 см.

После этого, на лаги необходимо закрепить бруски и уложить на них черновой пол, для которого можно использовать любой вид доски. Далее укладываются пароизоляционный материал и утеплитель. В качестве утеплителя можно использовать минеральную вату либо пенопласт. Сверху всё застилается обрезными досками 40х150 мм., уплотняется скобами и клиньями, а также прибивается к лагам.

Строительство каркаса

Теперь мы переходим к одному из самых важных этапов сборки каркасного дома, предусмотренному пошаговой инструкцией. Так как каркас – это «скелет» дома, который будет нести нагрузку всей конструкции, на этом этапе следует быть особенно внимательными.

Каркас дома может быть металлическим или деревянным. В первом случае, для работы вам понадобятся металлические профили и сварочное оборудование.

Для изготовления же деревянного каркаса следует использовать твердые породы древесины, такие как дуб, лиственница или сосна.

На этом этапе стойки, подготовленные по высоте дома, устанавливаются в пазы нижней обвязки. Для устойчивости они закрепляются при помощи укосин (временных), связываются обвязками и ригелями. После того, как все вертикальные стойки установлены, можно приступать к их соединению с верхней обвязкой. Это делается также с помощью пазов, предварительно сделанных в брусе. Расстояние между пазами нижней и верхней обвязки должно быть абсолютно одинаковым, чтобы не допустить перекосов всей конструкции.

Когда верхняя обвязка установлена, временные укосы убираются и устанавливаются постоянные, которые добавят каркасу прочности.

Возведение стен каркасного дома

Следующим этапом можно приступить к наружной обшивке стен дома. Для этого можно использовать доски, вагонку, сайдинг, псевдобрус и др. материалы. Стена обшивается сплошным щитом, при этом не заколачиваются только оконные и дверные проемы.

После того, как все стены готовы, можно начинать утепление с помощью минеральной ваты, пенопласта, пенополистирола или других материалов на Ваше усмотрение. Здесь важно учесть, что если Вы будете проживать в доме круглый год, толщина утеплителя должна быть не менее 5 см.

Утеплитель укладывается между балками, на все пространство, без каких-либо пустот. Поверх утеплителя закрепляется гидроизоляционная пленка. Изнутри стены каркасного дома можно обшить гипсоволокнистыми плитами или ОСП.

Монтаж потолка и крыши каркасного дома

Потолок каркасной конструкции крепится на балки, установленные на верхней обвязке с помощью пазов и гвоздей. Балки должны быть объединены и верхней и нижней обвязками для устойчивости и надежности конструкции. Далее устанавливается потолочный щит из шпунтованных досок. Здесь также важным моментом является утепление и гидроизоляция потолка. Изначально на потолочный щит укладывается пароизоляционный материал, который крепится рейками либо степлером. Затем, настилаются полимерные мембраны или специальные пленки с пароизоляционным эффектом. На уровне балок перекрытия укладывается утеплитель. Им должно быть заполнено все пространство без зазоров. Поверх него снова укладывается гидроизоляционный материал. Если вы строите двухэтажный каркасный дом, последний слой гидроизоляционного материала закрывается щитом из досок, поверх которого укладываются лаги, а на них настилается пол второго этажа.

Технология строительства каркасного дома позволяет выполнить крепление основных элементов крыши самыми различными способами, это зависит от того, какой уклон и количество скатов Вы выберете, а также от кровельного материала, размеров и количества стропил.

Наиболее распространенный вариант — двухскатная крыша. Под ней можно обустроить мансарду или чердак, расширить жилое пространство каркасного дома. К тому же, соединение стропил в коньке – наиболее удобный вариант. В таком случае, стропила стыкуются краями с помощью торцевого соединения под выбранным вами углом. Далее монтируется прореженная или сплошная обрешетка крыши, её тип выбирается исходя из типа кровельного материала. Наиболее подходящим материалом кровли является битумная черепица, металлочерепица или профнастил. Эти материалы легко монтировать, они достаточно легкие и доступные.

Инструкция по строительству каркасного дома своими руками

Каркасный дом – пошаговая инструкция

Строительство каркасного дома позволяет быстро решить жилищную проблему, сэкономить на материалах и выполнить работы своими руками. Сборка занимает всего 2-3 месяца, а расходы на древесину сокращаются почти в два раза (по сравнению со зданиями из бруса). Возвести каркасник можно без серьезного опыта в строительстве – в этом вам поможет пошаговая инструкция.

Конструкция каркасного дома

Существуют несколько технологий строительства каркасного дома: канадская, финская, немецкая, с использованием деревянной или металлической основы. Но в любом случае в конструкцию входят следующие элементы:

• верхняя и нижняя обвязка;
• вертикальные стойки;
• стропильная система;
• теплозвукоизоляционный слой;
• внутренняя и наружная обшивка.

Толщина стен зависит от региона строительства и назначения дома – для временного или сезонного проживания. Набор материалов стандартен: деревянные брусья, доски, панели ОСП, влагостойкая фанера, утеплитель, крепеж. Специализированный инструмент не требуется, но иногда может понадобиться техника для монтажа крупногабаритных элементов.

Подготовка к строительству

Основа каркасного дома – материалы из древесины, которым вредит избыточная влажность. Важно выбрать правильный участок под застройку – сухой, без заболоченных зон, не затопляемый во время дождя. Необходимо предварительно выровнять грунт, удалить мусор, подготовить проезд для грузовой техники.

Второй этап – разработка проекта каркасного дома. Эту задачу лучше доверить специалистам, которые учтут существующие строительные нормы, согласуют документы в разрешительных инстанциях. Если навыки позволяют, можно взять типовой проект и адаптировать его под собственные нужды. Главное – не забыть об инженерных коммуникациях и учесть рекомендованные размеры дома.

Важно! Чтобы быстро построить каркасный дом, обязательно составьте смету и распишите все этапы проведения работ. За основу можно взять следующую пошаговую инструкцию.

Этапы строительства каркасника

Деревянные конструкции подвержены биологическому разрушению, неустойчивы к огню. Для решения этой проблемы применяются антипирены и биозащитные составы. Удобнее всего использовать комплексное средство, защищающее от огня, древоточцев и гниения. Обработка пропитками необходима на каждом этапе строительства каркасного дома.

Устройство фундамента

Каркасник весит гораздо меньше брусового или кирпичного дома, поэтому для него достаточно облегченного фундамента.

Самый популярный вариант – ленточный. Для его обустройства копают траншею по разметке будущего дома, устанавливают в нее деревянную опалубку, заливают ее бетонным раствором, утрамбовывают смесь. Для утрамбовки используют ручные инструменты или специальные вибраторы.

Ниже глубины промерзания

Высота над уровнем земли

Бюджетность, отработанная технология

Надежность, непродуваемый цоколь

Необходимо учитывать характеристики грунта, есть ограничения по высоте здания

Сложно делать своими руками, не рекомендуется для участков с уклоном, требуется подъезд миксера с бетоном

На втором месте находится свайный фундамент – буронабивной или винтовой. В первом случае сваи забивают в заранее пробуренные отверстия, во втором – ввинчивают вручную или с помощью спецтехники. Поверх них обустраивают ростверк в виде ленты толщиной 200-400 мм и высотой 200-300 мм. Он связывает сваи в единое целое, повышая прочность конструкции. При обустройстве свайного фундамента важно учитывать особенности почвы и точно соблюдать технологию. Иначе грунт вспучится и расшатает сваи.

Плитный фундамент – отличный вариант для тех, кто решил построить каркасный дом собственными руками. Залитая из бетона плита компенсирует сезонные расширения грунта. Рекомендованная высота составляет 250-500 мм. Практичнее всего утепленная шведская плита (УШП), состоящая из нескольких слоев:

• утрамбованная песочная подсыпка;
• жесткий пенопласт толщиной 200 мм;
• армированная бетонная смесь;
• трубы теплого пола;
• выравнивающая стяжка.

УШП объединяет фундамент, монолитный пол и отопительную систему. Но такое основание требует больших финансовых вливаний.

Один из самых доступных фундаментов – столбчатый. Он представляет собой небольшие столбики, установленные на грунт или заглубленные в него. Столбчатый фундамент легко сделать своими руками, но из-за невысокой надежности он подходит только для бытовых построек.

Устройство чернового пола

Существует два вида деревянного чернового пола:

• несущая конструкция используется в сочетании с ленточным или свайным фундаментом;
• решетчатая конструкция применяется в тандеме с плитой или бетонной стяжкой.

В первом случае горизонтальный уровень соблюдают на этапе обустройства цоколя или ростверка, во втором – на этапе заливки основания.

Технология укладки чернового пола напоминает схему возведения стен. Сначала устанавливают несущее основание – лаги и поперечины. При необходимости лаги наращивают внахлест. Для усиления конструкции используют дополнительные распорки. На этом же этапе прокладывают инженерные конструкции: водопровод, газопровод и канализацию.

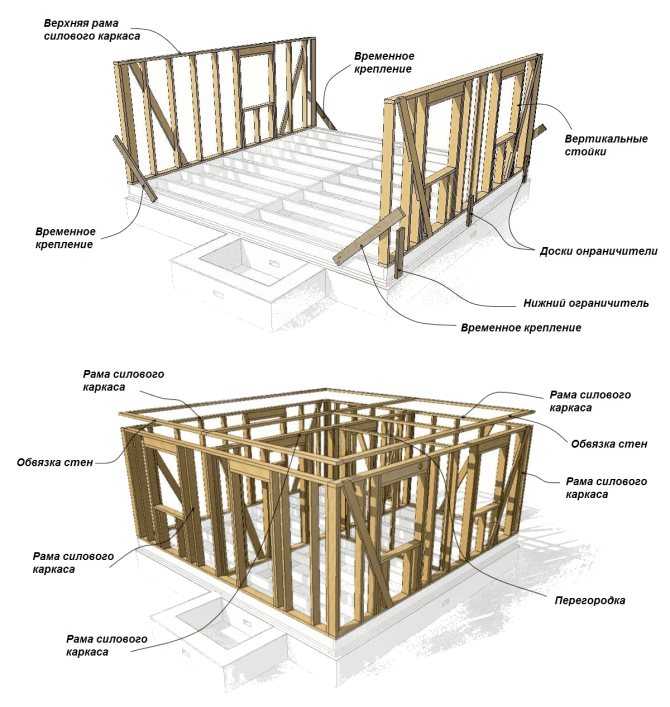

Возведение каркаса

Каркасы быстровозводимых домов бывают металлическими и деревянными. Если у вас нет опыта строительства, лучше заказать готовый к монтажу заводской набор. В противном случае необходимо точно соблюдать технологию сборки. Существует два варианта:

• собирать все элементы на месте установки;
• поэтапно собирать стены на горизонтальной поверхности и устанавливать их на место.

Второй способ более удобный и производительный – особенно для каркасов из металла. Для сборки последних используется сварочный аппарат.

Возведение каркаса проходит в несколько этапов:

1. Нижняя обвязка. Размер ее поперечного сечения зависит от типа фундамента. Обвязку располагают выше отметки грунта, тщательно обрабатывают антисептиками и гидроизолируют.
2. Каркас каждой стены. Шаг стоек составляет 60 см при дощатой обшивке и 62,5 см при щитовой обшивке. Последний точно соответствует стандартным габаритам ОСП плиты. На этапе монтажа часто устанавливают временные раскосы. Максимальная нагрузка ложится на углы, поэтому для их производства применяют самые прочные материалы.
3. Верхняя обвязка. Выбор материала зависит от нагрузки, которую будет нести конструкционный элемент. При высокой прочности металл требует большого количества засверливаний и дорого стоит. Удобнее использовать деревянный брус, одинарные или сдвоенные доски. Их толщина зависит от площади дома.
4. Балки перекрытия. При строительстве каркасного дома не применяют железобетонные перекрытия – они слишком много весят. Лучше всего для этой цели подходят доски размером 50*200 мм или спаренные доски размером 50*150 мм. Шаг варьируется от 40 до 60 см. Внутренние перегородки. Они могут быть дощатыми (одно- или двухслойными), каркасно-обшивными с утеплителем или без него. Для возведения перегородок подойдут сухие пиломатериалы, фанера, ДСП, гипсокартон, ОСП.

Для соединения деревянных элементов используют несколько технологий: стык под углом 90°, стык с обрезкой под 45°, соединение «в пол-дерева», соединения «шип-паз».

Обустройство крыши

Возведение крыши – один из важнейших этапов в строительстве каркасного дома. Следует заранее определить ее вид, тип стропильной системы, материал обшивки. Для каркасника хорошо подходит двускатная кровля с уклоном не меньше 28 и не больше 50 градусов.

Для стропильной системы понадобятся доски сечением 50*150 или 50*200 мм – размеры зависят от расчетной нагрузки и используемого утеплителя. Стандартный шаг составляет 60 см. Две доски соединяют на земле, поднимают готовую конструкцию на крышу и монтируют ее на верхнюю обвязку со свесом в 35-70 см. Чтобы крыша была ровной, стропила устанавливают сначала на фронтоны, а затем – в середине. Финишный этап – монтаж прореженной или сплошной обрешетки, поверх которой крепят кровельный материал.

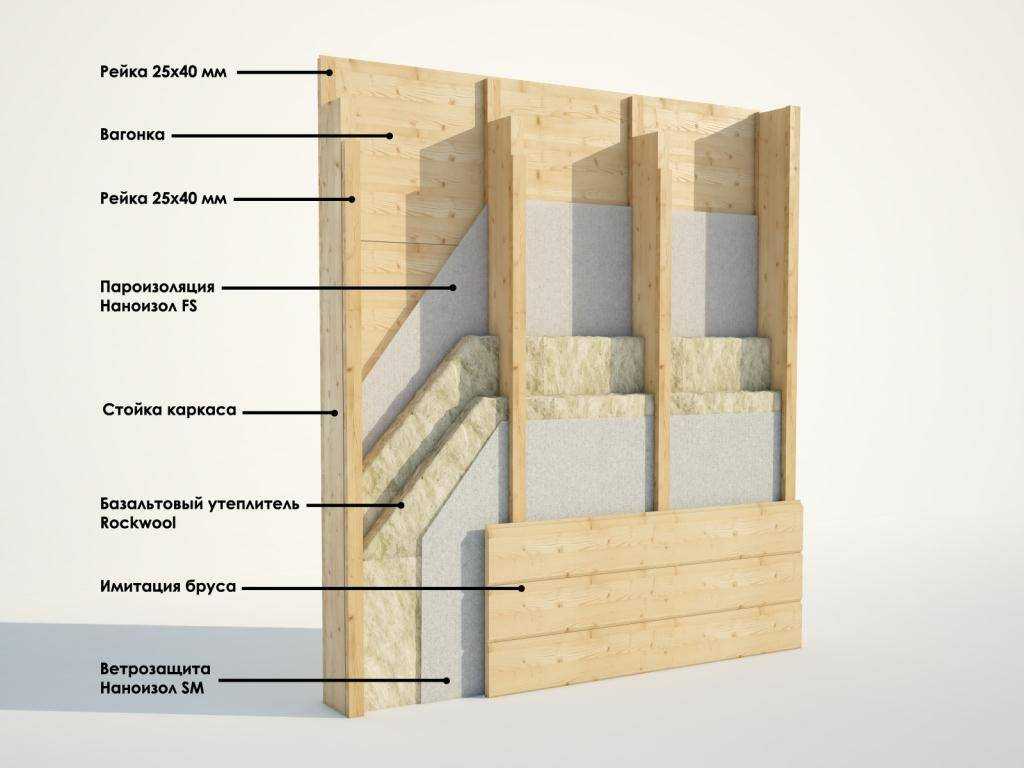

Утепление и обшивка каркаса

Готовый каркас обрабатывают антисептиками, хорошо просушивают и обшивают плитами OSB. Образовавшиеся ячейки заполняют утеплителем – минеральной ватой или пенополистеролом. Толщина слоя зависит от назначения дома – для постоянного проживания требуется не менее 15-20 см. Стеновой пирог выглядит следующим образом:

• ветрогидроизоляция;
• внешняя обшивка из ОСП-плит;
• утеплитель;
• пароизоляция;
• внутренняя обшивка из ГКЛ или ОСП+ГКЛ.

Для наружной отделки используют сайдинг, деревянные или фиброцементные панели, штукатурку, декоративный кирпич.

Внутренняя отделка

Это финишный этап строительства каркасного дома. Легкие стены не дают усадку, поэтому можно сразу приступать к отделке. Она проходит в несколько этапов:

• Окончательное обустройство пола. Сначала монтируют деревянную основу из досок сечением 50-150 мм – их концы укладывают на опорные брусья или на фундамент. Нижнюю часть лаг закрывают гидрозащитой, за ней следуют утеплитель, пароизоляция, доски или ОСП. Напольное покрытие – линолеум, ламинат или паркет.
• Подшивка потолка. Обрешетку крепят к опорным брусьям, в образовавшиеся секции укладывают пароизоляцию и утеплитель. Слои закрывают гипсокартоном или другим плитным материалом.

При соблюдении технологии строительства каркасный дом будет служить вам долгие годы. Главное – подобрать правильный проект, соответствующий климатическим условиям региона и нормативным требованиям.

Пошаговая инструкция, как построить каркасный дом своими руками

Современные каркасные дома возводят по 2 технологиям. Первая – финская, вторая – канадская. Финская технология предусматривает выполнение всех строительных работ сразу с каркасом дома. Канадская начинается с закладки напольного покрытия, и лишь потом возводятся стены и кровля. Каркасный дом своими руками, пошаговая инструкция которого предполагает выполнение определенных этапов, гласит о том, что осуществлять их нужно строго по нормативам и в определенной очередности.

Выбор конструкции для каркасного дома

Самыми востребованными и популярными конструкциями каркасных строений считаются:

В случае самостоятельного строительства предпочтительнее первый вариант. Второй тоже возможен, но при строительстве потребуется наем спецтехники для выполнения определенных монтажных операций.

Если решено самостоятельно начать строительство каркасного дома, то пошаговая инструкция с фото будут своевременны и уместны.

От такого решения, в основном, ожидается бонус в виде большой экономии денежных средств и комфортного проживания после завершения строительства.

Пошаговые этапы строительства

Все строительство такого дома состоит из нескольких этапов:

• Создание проекта. Сюда входит выбор конструкции, схемы внутренних комнат, расположение и количество оконных и дверных проемов, расположение коммуникаций, электропроводки, системы отопления, этажность.
• Земляные работы. В этот пункт входит подбор участка, рытье траншеи под фундамент и возведение его.
• Сборка несущих конструкций (стен), крыши.
• Закладка и сооружение пола и стен.
• Установка наружных дверей, простенков и окон.
• Внутренняя отделка, установка внутренних дверей.
• Утепление дома.

Рассмотрим строительство каркасного дома своими руками детальнее, пошаговая инструкция и нюансы монтажа нам в этом пригодятся. Также остановимся на вопросе, что следует учесть при возведении, на что обратить особое внимание, где ошибок допускать категорически нельзя.

Разметка земельного участка

Под разметкой стоит понимать место расположения будущего дома. Наносится она непосредственно на землю, отмечается веревкой с колышками. Колышки будут служить в роли углов, веревка – стенками. Чтобы максимально точно ее соорудить, нужно:

• Очистить земельный участок от пней, мусора, коряг и прочих ненужных предметов.
• Обеспечить беспрепятственный подъезд автотранспорта для вывоза мусора, земли и подвоза стройматериалов.
• Продумать и подготовить участок для складирования материалов, если он не слишком ровный, желательно соорудить ровную возвышенность.
• Если есть возможность, можно соорудить ограждение, чтобы материалы не растаскивались недобросовестными соседями или ворами.
• Возможно, для некоторых операций, например, выравнивания участка и вывоза слишком большого количества мусора, потребуется спецтехника.

Пошаговое возведение основы

Фундамент – первый элемент возведения любого строения. Это основа дома, которая должна быть надежной, прочной, ровной. Ведь на нем будет держаться конструкция будущего дома, от него зависит долговечность каркасного строения, крепость и целостность. Инструкция по строительству каркасного дома говорит о том, что эта конструкция считается легкой. Ее стенки меньше давят на фундамент и грунт, в сравнении с кирпичным строением. А значит, тип основы можно выбирать неглубокий (мелкозаглубленный), небольшой, менее затратный по деньгам.

На заметку мастеру! Решаясь на самостоятельное строительство каркасного дома, не обязательно рассматривать все виды фундаментов. Для конструкций этого типа, с круглогодичным проживанием, вполне подходят плитный или мелкозаглубленный ленточный.

Если тип грунта относится к зыбким, подвижным, сыпучим или его возводят на берегу реки, водоема, то тогда нужно будет возвести свайно-винтовой.

Он опирается на более глубокие неподвижные слои почвы, обеспечивая надежность, прочность и устойчивость строения.

Ленточный

Это ленточная каменная лента, заглубленная в землю на величину от 100 до 400 мм. Верхняя часть (над поверхностью грунта) должна возвышаться ввысь от 100 до 300 мм. Выходит, что общая высота основы составляет 200-700 мм.

Совет! Вовсе не обязательно придерживаться этих нормативных показателей. Его можно возвести выше, заложить глубже; главное – не ниже или мельче. При желании можно израсходовать больше материалов для его строительства. Так фундамент буде более массивным и прочным.

Лента заливается в подготовленные заранее траншеи бетонным раствором. Замешивать его можно самостоятельно или заказать готовый. Пред процедурой заливки в траншею укладывают слой песка (около 100 мм). Он будет выполнять роль подушки, для крепости сюда же укладывают и металлическую арматуру.

Свайно-винтовой

Для возведения этого типа фундамента подходят сваи из металла или асбеста. Асбестовые помещают в заранее вырытую лунку, затем в нее укладывают металлическую трубу, сваю вкладывают в трубу. Только потом заливают бетонным раствором. Для большей прочности бетон армируют, то есть в трубу, кроме бетона, кладут армопрутья.

Металлические сваи укладываются проще. Здесь не нужно рыть яму, ее вкручивают в грунт. Свайный фундамент нуждается в обвязке. Сверху свай горизонтально размещаются балки. Эта конструкция называется ростверком. Если предвидится стройка каркасного дома своими руками на сваях, пошаговая инструкция предполагает обязательную укладку ростверка, как основного несущего элемента после сооружения основы. Он же и является нижней обвязкой каркасной конструкции, на которой, потом уже, будут устанавливаться вертикальный стойки.

Важно! Для обвязки надо брать древесный брус с сечением 150×150 мм. Ростверк должен быть прочным и надежным. Его задача – удерживание готового дома с коммуникациями, мебелью, людьми.

Плитный

Его часто называют плавающим. Любое строение на нем будет подниматься или опускаться во время сезонной пучинистости (расширения) грунта. Плитку, как ленту, тоже заливают бетоном, укрепляют арматурой.

• Арматура должна быть связана проволокой. Такая сетка обеспечит основе нужную прочность.
• Глубина залегания плитного фундамента – 1-2 метра.
• Можно заливать бетон подушку без заглубления.
• Общая высота основы должна быть 2-3 метра.

Мастеру на заметку! Плитной основе нужно обеспечить хорошую стойкость при подъеме грунтовых вод.

Для этого в бетон подмешивают водостойкие добавки. Это нужно не только для обеспечения водостойкости фундамента, но и для того, чтобы пол в доме всегда был сухим.

Возводим черновой пол

Пол в каркасный дом – пошаговая инструкция к черновому настилу.

Бетонный пол

Заливка бетонного раствора выполняется непосредственно на грунт. В целом, это должна быть многослойная конструкция, в которую входят: армосетка, бетон теплоизоляция и гидроизоляционный слой. Снизу укладывается песчаный слой толщиной 10 мм. Поверх него – теплоизолятор в виде керамзита, глины с опилками, пеноплекс. Потом ложится гидроизоляция. Весь этот «пирог» заливается бетоном.

Деревяный

Здесь используются древесные лаги. Их укладывают поверх ростверка (обвязки). Сверху на лаги укладываются поочередно доски, закрепляются. Потом только укладывается чистовой пол.

В каркасной конструкции обязательно делают сначала черновой пол затем чистовой. Материал для чистового пола застройщик выбирает по своему усмотрению (ламинат, паркет, линолеум, деревянная доска и другие напольные покрытия).

Возводим стены

Продолжая строить каркасный жилой дом своими руками, пошагово разберемся в монтаже стен. Здесь нужно правильно сориентироваться в подборе досок и балок. Затем так же правильно произвести их соединение. Нюансы в монтаже стенок:

1. Места, где будут размещаться стыки со стойками, внимательно вымеряют рулеткой, обозначают карандашными линиями.
2. Следят за тем, чтобы стойки были расположены строго вертикально по отношению к ростверку.
3. Соединяются элементы стен каркасного дома гвоздями или металлическими скобами.

Монтаж легче и правильнее осуществить, если их собрать заранее, только не на конструкции, а на земле. Затем в точности разместив на каркасе.

Последовательность сборки стен:

• Первый шаг – укладка нижней обвязки, если ранее она не была сооружена.
• Собирается каркас для каждой стены (сначала нижние элементы, потом – верхние с вертикальными). Шаблон стенки поднимается на каркас и укрепляется на нем.
• Сверху стен укладывается верхняя обвязка под будущую кровлю.

Совет мастеру! Если шаблон стены потребуется поднять на высоту выше 6 метров, нужно в подмогу позвать несколько человек. Гораздо легче и быстрее поднять ее, например, втроем. Длинные стенки надо собирать, поднимать и крепить частями.

Укосины

В некоторых проектах используются укосины – наклонные элементы. Они служат не только украшением дома, но и укрепляющим элементом. Дом с укосинами будет прочнее, надежнее и долговечнее. Делаются укосины из доски с сечением 150×150 или 100×50 мм.

Ригели

Это элемент (из доски), который крепится горизонтально около досок верхней обвязки. Его крепят на шаблоне стенок в процессе сборки на грунте. Для ригелей выбирается доска толщиной не меньше 50 мм. Ригель – любой вид балки, работающей на сжатие.

Это несущий элемент. На него возлагается самая большая нагрузка, поэтому каждый угол должен быть усиленным.

Их чаще всего собирают из 2-3 опор (досок).

Внутренние стены и перегородки

Пошаговое строительство жилого каркасного дома своими руками изнутри предполагает возведение внутренних перегородок, арок, стен между комнатами. Все они не относятся к несущим, на них возлагается слабая нагрузка, поэтому делать их можно из досок с небольшим сечением.

Здесь главным критерием считается звукоизоляция. Следовательно, толщину доски застройщик выбирает с учетом обеспечения шумоизоляционного слоя, вида материала, который будет использоваться в процессе теплоизоляции и финишной отделки.

Двери и окна

Их монтируют в специальные проемы после полного монтажа каркаса дома. Проще эту работу делать не самому, а заказать у производителя вместе с коробками. Двери можно собрать самостоятельно, из той же деревянной доски толщиной до 30 мм.

Монтируем перекрытие

Балки перекрытия должны опираться на брус от верхней обвязки. Есть несколько методик крепления:

• На стальной кронштейн опоры;
• На уголок;
• Врезкой.

Габариты балок и расстояние (шаг) их укладки зависит от вида материала для бедующей кровли. Если планируется сооружение мансарды или жилой комнаты сверху, балки берутся потолще, шаг, естественно, меньше. Это нужно для того, чтобы пол в верхнем помещении не мог прогибаться.

Если в проекте имеется второй этаж, то перекрытие должно обязательно обшиваться черновым полом. Технология выполнения работ аналогична первому этажу.

Потом только монтируют и ставят крышу.

Утепление

Разобравшись в нюансах и вопросе, как построить жилой каркасный дом своими руками, пошаговая инструкция видео и фото приложены в материале, пройдемся по технологии утепления готовой конструкции. Качественное утепление существенно сократит теплопотери, сократит плату за энергоресурсы, особенно зимой.

Какие материалы подходят для работы:

1. Прессованные маты из минеральной ваты. Считается самым недорогим и оптимальным видом теплоизолятора именно для каркасной конструкции. Они хорошо пропускают воздух, а значит, необходимый воздухообмен, ограничивающий теплопотерю, будет обеспечен. Материал не теряет свои свойства: не сжимается, хорошо распрямляется, не оставляя межматовых швов или щелей.
2. Пенопласт. Материал представляет собой жесткую плиту, изготовленную из полиуретанового сырья. Дешевле предыдущего утеплителя. Это единственное преимущество перед ним, в остальном он уступает, причем серьезно. Правда, тоже не дает усадку (не сжимается), быстро монтируется, имеет хороший показатель шумо- и теплоизоляции. Воздухообмен не обеспечивает, поэтому требует организации вентиляции.

Отделка дома каркасного типа

После монтажа всех элементов и утепления можно приступить к финишной отделке внутренних стенок. Их облицовывают разными материалами:

Облицовку осуществляют, как и для традиционной конструкции: монтажа плит, заделки швов, грунтовки, поклейки обоями, покраски и так далее.

В заключение

Если все правила монтажа и последовательность выполнения работ будут соблюдены, дом получится очень уютным и теплым. Стоимость такого строения, в среднем, обойдется на 60 % дешевле традиционного (кирпичного, блочного или каменного). В нем смело можно будет проживать в любое время года.

Строительство каркасного дома: пошаговая инструкция

Как построить каркасный дом своими руками — пошаговая инструкция

Устройство каркасного дома таково:

Строительство каркасного дома- дело долгосрочное и требующее стратегического продумывания многих вещей наперед, поэтапно. Очень важно соблюдать технологию строительства, которую разработали в Канаде и Скандинавии. Какой материал использовать и какой должен быть пирога перекрытия и стен — зависит от выбранной технологии, но есть четкие правила, которые нужно соблюдать всем.

Южным и центральным регионам России больше подойдет канадская технология, а северным регионам — финская технология. По любой из технологий можно построить долговечное жилище для вашей семьи, причем собственноручно.

Моя поэтапная инструкция строительства каркасного дома написана по схеме: что нужно сделать на данном этапе + дополнительные ссылки на то, как Я ЭТО ДЕЛАЛ и как это НУЖНО сделать. Устройство каркасного дома достаточно сложное, но я помогу вам в нем разобраться, и тогда вы сможете построить такой дом самостоятельно или уметь управлять бригадой, чтобы вас не обманули нерадивые работники.

Проект


Без проекта лучше каркасник не строить. Самому сделать проект вполне реально (особенно размером 6×6), но долго, если дом большой и со сложной крышей. Даже садовый домик по этой технологии может потребовать проектирования.

Можете делать проект постепенно, в дни отдыха от стройки. Нарисовали обвязку — построили, нарисовали лаги пола — реализовали и так далее. Правда, это может привести к тому, что вы сделаете на каком-то из этапов что-то непредусмотренное заранее, но если выхода нет — то делайте так.

Решите вопрос с этажностью. Два этажа своим трудом строить — очень тяжело. Поэтому я выбрал одноэтажник.

Инструмент и крепеж

Если задумали построить каркасный дом, то без инструментов будет тяжеловато. Список нужных инструментов уже есть у меня на сайте.

Лучше также оптом заранее закупить крепеж. В каркасном доме используются: гвозди 3,1-3,5×90 гладкие, а также ершеные гвозди 60мм (для обшивки стен ОСП) и 70 мм (для обшивки пола или крыши плитными материалами).
Самому строить каркасник лучше с помощью гвоздезабивного нейлера, так как гвоздей на среднестатистический каркасник уходит 10-20 тысяч. Поберегите свои руки! К нему нужно закупить шланг, переходники, масло и компрессор. Ну и не забывайте про специальные гвозди, я взял сразу 100 кг и остатков почти не осталось, а я ведь исколотил еще вручную 50 кг обычных гвоздей. Закупите также 5 кг гвоздей 120 мм, иногда пригождаются (но я вам этого не говорил).

Вам также могут понадобиться саморезы по ГКЛ и ГВЛ, да и просто полезно иметь под рукой саморезы, чтобы временно прикрутить какой-то элемент, а потом уже прибить нормально.

Также нужны на каркасной стройке скобы 6-9 мм. Ими удобно прибивать гидро- и пароизоляционные пленки.

Наверняка вам будут нужны нагели по бетону (для установки окон) или анкерные пластины (для тех же целей). А вот перфорированный крепеж лучше не используйте, он редко пригождается в каркасном доме и только под специальные цели.

Видео об инструментах, вам пригодится:


Фундамент каркасника своими руками.


Последнее время модно делать под каркасник УШП, но собственными силами его могут сделать далеко не все, хотя это тоже реально. Я себе сделал ТИСЭ и обратившимся ко мне за консультацией людям тоже рекомендую свайные фундаменты, они более универсальны и просты для самостоятельной реализации.

Буронабивной свайный фундамент — лучше делать самому, винтовой лучше заказывать с монтажом (только избегайте свай, сваренных кустарным способом и покрашенных непонятно чем, их срок службы будет в разы меньше настоящих винтовых свай, лучше уж хорошие сваи, но самостоятельной закрутки).

Поверх свай нужна обязательна деревянная обвязка (либо бетонный ростверк, что монолитнее, но тяжелее и гораздо дольше)

Балки пола своими руками


После того как у нас есть опора (деревянная обвязка), можно прибивать к ней лаги (в случае с бетонным ростверком нужно сначала привернуть к нему деревянную доску плашмя как на фото выше).

Лаги (или балки пола) обычно делают из доски 200×50 (195×45) с шагом 400-600 мм. Подробнее читайте ниже по ссылкам. Важно прибить их и к промежуточным опорам и к обвязке лаг (это такая же лага, только поперек других по периметру здания)

Кстати, потолки делают по такой же технологии с помощью таки же лаг, а потом снизу подшивают гипсокартоном или вагонкой.

Про лаги я уже подробно расписал в других текстах, ищите.

Если вы строите по технологии «платформа», то перед стенами на лаги обязательно нужно положить черный пол — обычно это фанера (ФК 1525×1525 или ФСФ 2440×1220) или ОСП-3 (2500×1250). Фанера ФК используется только в случае неклассической платформы, когда черный пол делают уже под крышей, так как она не очень влагостойкая.

Технология платформа в каркасном доме особенно популярна и не зря. По ней строить гораздо удобнее, так как стены потом можно собирать на ровном полу.

Дополнительная информация и инструкции по черному полу:

Cтойки, обвязки (стены)


По «платформе» каркасные стены собираются на черном полу и поднимаются уже готовыми. Это позволяется собирать стены очень быстро. Помните — в каркасном доме не используется брус. Ни в стенах, ни в полу. Брус — это мостик холода, который очень хорошо «крутит».

Вот на этой видео дом строится по платформе:


Есть также система «баллун», при которой мы собираем стены постоечно- я делал так, в некотором смысле это даже удобнее, но все-таки намного медленнее, я бы эту систему не советовал.

Проемы в канадском и финском каркасе делаются по-разному. А есть еще и норвежский, он представляет собой нечто среднее. В любом случае, любой из этих домов не щитовой, как его обзывают.

Сейчас популярна финская технология каркасного домостроения, когда в стене во всю длину врезается ригель, а стойки проемов не сдваиваются.

Крыша и стропила. Реально ли самому?

Монтаж крыши каркасного дома — это очень ответственное мероприятие. Стропила (на фото) крыши можно делать как до, так и после обшивки стены. Я делал сначала обшивку, но часто делают стропила до обшивки (особенно финны, у которых на крышу очень быстро ставятся фермы с завода)

Вот этот этап я делегировал, сам не смог его осилить, очень тяжелые доски для стропил, надо затаскивать на самый верх и делать все очень точно.

Обшивка стен


Прежде, чем обшивать стены, нужно проверить их уклон по вертикали. Стены лучше зашивать полностью, а потом вырезать в обшивке проемы, так крепче.

Обычно стены обшивают ОСП, но эта плита мне не нравится, она не выпускает пар.

Своими руками

Как построить каркасный дом своими руками – пошаговая инструкция

Для постройки современных каркасных домов большей частью используются всего 2 технологии: финская и канадская. И если финская методика предполагает работу сразу со всем каркасом дома, то как построить дом по канадскому способу? В этом способе ключевым моментом является сборка напольного покрытия и только потом уже возведение стен и работа с кровлей. Именно на ней, как на более практичной и рациональной, мы и остановимся более подробно.

Пошаговая инструкция по строительству обычного щитового дома состоит из следующих этапов.

Первый этап. Фундамент.

Грамотная заливка фундамента – довольно кропотливое занятие. Необходимо учитывать местность на самом участке, наличие грунтовых вод и их уровень, сезонность осадков, температурные колебания в течение года и так далее. Большей популярностью при возведении каркасных домов пользуются фундаменты свайные или свайно-ростверковые, а также ленточные.

Для климата нашей страны оптимальным решением станет выбор в пользу свайно-ростверкового фундамента. Он прост в обращении, прочен, надежен и относительно недорого стоит. К тому же, он равномерно распределяет вес дома на опоры.

Сваи для такого фундамента лучше выбирать с расширенной пяткой, так увеличиваются их несущие характеристики. Бурить под них отверстия можно вручную буром или используя автоматику. Для опалубки берут рубероид, сложенный в несколько слоев, или трубы из ПВХ или асбестоцемента. Внутрь свай крепятся скрепленные между собой прутья арматуры, а потом все это заливается бетоном. После заливки сверху крепится ростверка (опалубка для ленты), в которую кладется связанная арматура, которая, в свою очередь, соединяется с концами арматуры из свай. Желательно сразу оставлять место для прокладки коммуникаций и вентиляции.

В ленте фундамента обязательно крепятся шпильки (через каждые 1-2 м, от углов по 30 см) – потом к ним будет прикрепляться обвязочный брус. И далее следует общая заливка бетоном (для крепости можно накрыть его полиэтиленом). Фундамент для щитовой постройки готов, при комфортной внешней температуре около 20 градусов уже через 4-5 дней можно двигаться в строительстве дальше. Если температура ниже, ждать придется дольше – от 10 дней.

Второй этап. Обвязка, изоляция, пол.

Вначале делаем гидроизоляцию фундамента, используя битумную мастику, рубероид или гидроизол. Первым слоем кладется жидкая изоляция, потом следует черед рулонной, а сверху крепятся сухие доски (лежни), края которых выравниваются по высоте фундамента. На первый слой досок укладывается второй, чтобы перекрыть возможные щели.

И уже к лежням крепятся доски обвязок – они устанавливаются на ребро, выравниваются и прибиваются к своей основе. Следующим шагом станет монтаж лаг – по способу крепления они напоминают установку обвязок, прибиваются косыми гвоздями.

Когда основа для пола подготовлена, можно приступать к его утеплению. Есть различные способы утеплить напольное покрытие, в том числе, можно использовать недорогой пенополистирол, тем более, что он не боится влаги. Ориентировочная толщина пенополистирола составит около 150 мм, укладывается он в 2 слоя для перекрывания стыков и швов. Дополнительно по периметру рекомендуется пройтись герметиком для обеспечения полной изоляции поверхности.

После изоляции настилаем черновой пол из досок и верхнего слоя фанеры. Если фанера достаточно велика (более 15 мм), то можно обойтись без повторного настила. Если нет, то лучше будет сделать еще один слой из досок внахлест с первым уровнем. Наш пол готов.

Третий этап. Стены.

При возведении стен можно использовать 2 технологии – каркасно-щитовую и “баллун”. Согласно первой сборка каркаса стены происходит на полу, затем она ставится и крепится как уже готовый элемент. По второй технологии стена строится постепенно, так сказать “по месту”. Крепится брус нижней обвязки, монтируются угловые стойки, далее идут промежуточные, затем еще одна обвязка и так далее. И тот, и тот способ вполне доступен для ручной сборки.

Угловые стойки выбираются по размерам от 100х100 до 150х150 мм, исходя из общей нагрузки. Промежуточные стойки могут быть меньше по толщине – до 50 мм. Ширина зазоров между стойками будет зависеть от выбранного утеплителя. Крепятся такие стойки обычными нагелями.

Далее поговорим об укосах. Если стена возводится из прочного материала, укосы вам понадобятся лишь временно, пока отсутствует обшивка снаружи. Если же обшивка будет наборной, укосы нужно ставить сразу и на постоянной основе, они придадут конструкции требуемую жесткость.

Четвертый этап. Перекрытия.

Балки перекрытий обычно опираются на брусья верхней обвязки. Крепиться перекрытия могут на:

– либо же быть с врезкой.

Если перекрытия крепятся с врубкой, то глубина пропила обычно не превышает половины толщины бруса из верхней обвязки. Сверху каждый элемент крепится 2 гвоздями.

Размеры балок выбираются в зависимости от будущей этажности дома. Если планируется второй этаж, сечение балок должно быть большим, а шаг их установки – меньшим. Кроме того, в этом случае перекрытия необходимо будет покрыть черновым полом следующего этажа.

Пятый этап. Стропильная система, кровля.

Если вы решили построить каркасный дом своими руками, то лучшим вариантом кровли для него станет двускатный или мансардный вариант (смотрим на фото)

– их конструкции весьма схожи. Единственным условием будет выбор кровельного материала с малым весом, чтобы деревянные перекрытия смогли его выдержать.

Для крепления стропильных систем по краям балок прибиваются бруски, в стропилах для него делается запил. Набиваем обрешетку и фиксируем стропильные системы в определенном положении.

Шестой этап. Утеплители.

Известным утеплительным материалом для щитовых деревянных домов является базальтовая вата, особенно практична она в матах – их легко можно применять для утепления каркасных стен, они обладают отличной плотностью и более удобны.

Можно применять и минеральную вату. Однако при всех своих прекрасных изоляционных свойствах она может промокать, поэтому ее следует дополнительно прикрывать мембраной.

Собственно, все. В очень общих чертах, но щитовой дом своими руками вы построили и вам есть чем гордиться. В качестве наглядного пособия рекомендуем к просмотру видео ниже.

В чем заключается технология строительства каркасного дома: поэтапно и с картинками

Строительный рынок последние несколько лет заполонили так называемые каркасные дома, которые еженедельно в огромном количестве возводятся как фирмами, так и своими руками. Причина такой любви к «каркасникам» кроется в простоте возведения и темпах строительства. Поэтапное строительство каркасного дома позволяет за один сезон смонтировать полноценный жилой дом, который будет достаточно презентабельно выглядеть, и отличаться привлекательной ценой и экономичностью в обслуживании. Технология проста для понимания и реализации своими руками.

Каркасный дом своими руками

В чем суть строительства

Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр. Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.

Стена дома в разрезе без дополнительного утепления пенопластом

Какие же материалы формируют стену?

• утеплитель минеральная вата
• утеплитель листы пенопласта
• гидроизоляция в виде пленки или мембраны
• пароизоляция в виде диффузионной мембраны
• листы ОСБ
• внешняя и внутренняя отделка

Утепление каркасного дома, как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта. Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.

Утепление дома своими руками с помощью матов

Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков. Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.

Гидроизоляция стен изоспаном в каркасном доме

Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать». Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше. При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума. А устройство правильной вентиляции каркасного дома полностью убирает эти риски.

Пароизоляция стен изнутри дома с помощью мембраны своими руками

Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.

Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.

Обшивка дома ОСБ-плитами

Первый этап строительства: фундамент

Как и любое другое строительство, каркасный дом начинается с возведения фундамента. Фундамент может быть:

Остальные виды мы рассматривать не будем, так как они используются крайне редко. В чем суть этих фундаментов? Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены. Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором). В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками. Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента. Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

Ленточный фундамент своими руками

Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров. Столбы могут быть заливные из цемента или сборные из блоков. Заливные делаются также, как при ленточном фундаменте, только вырываются не траншеи, а ямы, в которые устанавливается опалубка квадратной или прямоугольной формы. Опалубка также гидроизолируется.

Столбчатый фундамент под дом

Не забывайте при заливных видах фундамента использовать укосины, так как часто жидкий цемент настолько тяжел, что раздвигает опалубку, сколоченную своими руками.

Важно: не забудьте утопить арматуру в наливных фундаментах или сетку, чтобы сделать его более крепким. Также необходимо на данном этапе установить анкерные болты.

Свайный фундамент для каркасного дома

Свайный фундамент напоминает столбчатый, однако роль столбов играют сваи. Они вгоняются в землю в тех же местах, где бы находились и столбы. И несут такую же опорную функцию. Сваи могут применяться на сложных почвах – глинистых, например. После установки свай необходимо тщательно проверить геометрию. Винтовые сваи могут быть отрегулированы по высоте.

Второй этап строительства: стены

На втором этапе строительства мы строим каркас будущего дома. Для этого берем брус 150, так как утеплитель лучше всего использовать 150 мм, и он как раз идеально вписывается между брусом данного размера.

Стена каркасного дома в разрезе

Прежде чем ставить каркас, необходимо выполнить устройство обвязки. Всего у каждого дома 2 вида обвязки – верхняя и нижняя. Обвязочные доски или брус скрепляют всю конструкцию стен между собой. Устройство нижней обвязки начинаем с гидроизоляции фундамента. То есть на фундамент кладем пленку, и уже сверху на ней располагаем обвязочные доски. Крепим их с помощью анкерных болтов, заранее утопленных в не застывшем фундаменте.

Каркас из бруса

Каркас начинаем с устройства угловых стоек. Их роль выполняет брус 100×100 мм или 150х150мм или доска 150х50 мм. Угловые стойки должны быть жестко фиксированы с помощью металлических уголков, и обязательно подкосов. Между угловыми стойками на расстоянии метра-полтора должны располагаться простые вертикальные стойки. Все вертикальные стойки друг с другом скрепляют горизонтальные перемычки из бруса. Больше информации об устройстве каркаса тут.

Стена с окном в каркасном доме

При строительстве каркаса здания не забывайте делать проемы под окна. Их необходимо укреплять ригелями, принимающими нагрузку и равномерно распределяющими ее к фундаменту. Подробнее о вставке окон читайте здесь.

После возведения стен, необходимо приступать к следующему этапу.

Третий этап строительства: кровля

Еще во время проектирования вашего дома вы должны были определиться, какой тип крыши будет венчать вашу постройку. Чаще всего для каркасных домов выбирают двускатную кровлю, однако и односкатные пользуются спросом благодаря легкости монтажа своими руками, простоте конструкции и более низкой цене.

Схема стропильной системы

Устройство кровли начинается со стропильной системы. Стропильная система – это основной каркас крыши. Стропильная система состоит из следующих элементов:

• мауэрлат
• стропильные ноги
• стойки
• прогоны
• затяжка
• лежень
• подкосы
• обрешетка

Когда выполнен каркас кровли, необходимо его утеплить. Начинка крыши состоит практически из таких же слоев, как и стена. Снаружи выполняем утепление крыши листами пенопласта или минеральной ватой, укладываем гидроизоляцию, которую фиксируем обрешеткой.

Кровля и ее слои

Изнутри мы кладем слой минеральной ваты или пенопласта, если помещение в мансарде не будет жилым. Фиксируем слой пароизоляции и закрываем все щитами ОСБ. Покрываем крышу кровельными материалами в зависимости от уклона ската и собственных предпочтений. Помните о том, что мягкая кровля, которая стала очень популярна в последнее время, укладывается только на плоскость, поэтому обрешетку необходимо дополнить ОСБ-плитами. При этом угол наклона может быть небольшим – от 5 градусов.

Четвертый этап строительства: полы

На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия. Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники. В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

Схема черновой стяжки по грунту в каркасном доме

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Заключительная часть строительства полов – напольное покрытие. Это могут быть деревянные полы, плитка, ламинат и прочее.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Устройство пола с помощью лаг

Для его обустройства необходимо:

• доска 25х100
• брус 200х200
• брус 70х195
• доска 50х150
• ветрозащита
• утеплитель
• осб
• подложка и ламинат или плитка

Больше информации об устройстве пола в каркасном доме вы найдете здесь.

Пятый этап строительства: отделка

На пятом этапе строительства производится внешняя и внутренняя отделка дома, установка сантехники, подключение ламп, розеток, отопление каркасного дома и прочие работы, которые из простой коробки со стенами и крышей сделают настоящий дом для жилья или отдыха.

Так как стены каркасного дома закрыты плитами ОСБ, выполнить внешнюю и внутреннюю отделку будет несложно даже своими руками. О том, как сделать внешнюю отделку и выбрать правильные материалы, можно прочитать в нашей статье здесь.

Внешняя отделка штукатуркой

Внутренняя отделка зависит в первую очередь от предпочтений хозяев дома, и может быть выполнена с помощью плитки, обоев, жидких обоев, штукатурки, в частности – декоративной. Стены могут быть покрашены, обиты вагонкой, сайдингом, потолки побелены или использована технология натяжных потолков. Пол может быть покрыт плиткой, паркетом, ламинатом. В общем, есть, где разгуляться фантазии.

Внутренняя отделка блок-хаусом

К этому времени у вас уже должны быть выведены все трубы для установки сантехники (они выводятся на этапе строительства полов, во время черновой стяжки), лежать провода под электричество. Строительство каркасного дома с первого по пятый этап занимает около 3 месяцев.

Как построить каркасный дом своими руками

Каркасная технология позволяет недорого возводить постройки разного назначения: жилые дома на 1–2 этажа, бани, подсобные помещения. Такие строения могут служить десятки лет, но при этом дешевы. В отличие от других типов домов, построить каркасный дом можно самостоятельно, что дает возможность серьезно сэкономить на найме квалифицированных строителей.

В этой статье подробно остановимся на особенностях подобного строительства, разбив весь процесс на отдельные шаги.

Содержание:

• Этап 1. Подготовка участка под строительство
  • Расчистка земли
  • Проведение разметки
• Этап 2. Закладка фундамента
  • Обустройство свайно-винтового фундамента
  • Ленточный бетонный фундамент с мелким заглублением
  • Плитный фундамент
• Этап 3. Обустройство полов
  • Бетонный пол
  • Деревянный пол
    • Обвязка брусом фундамента
    • Сооружение каркаса пола
    • Особенности гидроизоляции и теплоизоляции пола
• Этап 4. Монтаж стен
  • Сборка стены на полу с местами под окна и двери
    • Обвязка стен поверху
    • Установка внутренних перегородок в каркасном доме
• Этап 5. Возведение кровли
• Этап 6. Особенности утепления в каркасном доме

Этап 1. Подготовка участка под строительство

Подготовка не отнимет много времени. Она включает два шага:

• расчистка участка;
• разметка места под строение.

Расчистка земли

Чтобы проведению разметки ничего не мешало, предварительно удалите всю растительность. Не обязательно делать это на всем участке, достаточно – на месте возведения дома. Удалять растения нужно с запасом в 1–2 метра.

Без травы шнур и рулетка не будут за нее цепляться, и размеры будут вычислены более точно.

Если участок с уклоном, тем более значительным, то желательно место под строение выровнять по горизонтали. Закладывать фундамент на месте с наклоном будет сложнее.

Проведение разметки

Разметка должна проводиться с максимальной тщательностью. Любая ошибка на этом этапе может привести к проблемам во время строительства.

Прежде всего колышками отмечается нахождение углов дома. С помощью шнура, натянутого между колышками, размечают внешние и внутренние стены. Чтобы проверить точность установки, рулеткой или шнуром измеряются все стены, а затем диагонали. Если все сделано правильно, то ошибка не превышает 1–2 см.

Этап 2. Закладка фундамента

Каркасный дом гораздо легче, чем здания из кирпича или бруса. Поэтому для него подходит легкий фундамент. Это большой плюс, потому что экономится очень значительная сумма. Можно использовать фундамент практически любого типа, ограничения накладывает только тип самого грунта.

Для каркасных строений чаще всего используют 3 типа обустройства цоколей: каркасно-винтовой, ленточный с небольшим заглублением, а также плитный.

Обустройство свайно-винтового фундамента

Этот вид является наиболее популярным из-за его простоты и дешевизны. Сваи можно установить самостоятельно. Вкручиваются в грунт они вручную. Главное при их установке – точная разметка (все столбы должны находиться на равных расстояниях друг от друга и на одной линии). Верх должен быть выставлен строго горизонтальным (проверяется при помощи водяного или лазерного уровня).

Фундамент свайно-винтового типа может применяться на любых видах грунта. Единственное исключение – скальные выходы.

Если грунт на участке рыхлый песчаный или болотистый с глубоким залеганием плотных слоев, то винтовой фундамент – лучшее решение.

Ленточный бетонный фундамент с мелким заглублением

Еще один достаточно дешевый и простой вариант. Используется в том случае, если на участке грунт плотный. Например, близко к поверхности залегают глины или суглинки. Для рыхлых и болотистых почв, а также в случае с находящимися высоко грунтовыми водами такой фундамент не пригоден. Проблема двойная: бетонная конструкция будет неравномерно усаживаться, что может привести к растрескиванию, а зимой вода в почве, замерзая, будет выдавливать бетон наружу.

Положительная сторона в том, что на первом этаже в доме можно залить пол из бетона. Залить его можно самостоятельно.

Важно! После установки опалубки лучше заказать готовый бетон в миксере. Это позволит залить его сразу, а не по частям, что лучше по соображениям прочности.

Устройство мелкозаглубленного ленточного фундамента должно выполняться с тщательным соблюдением технологии работ.

Плитный фундамент

У плитного фундамента множество преимуществ, хотя стоит он немало из-за большого количества бетона. Но такой вариант универсален, долговечен, надежен. Кроме того, поверхность фундамента можно использовать как черновой пол на первом этаже.

В доме с такой плитой можно сделать встроенный гараж. Если впоследствии хозяева примут решение обложить дом кирпичом, то усиливать фундамент не понадобится, как не нужно будет делать основание под камин. Для плиты подойдут слабонесущие грунты, ей не страшны близкие грунтовые воды.

Чтобы сэкономить на количестве материалов, можно применить фундамент не одинаковой толщины, а с ребрами жесткости. Такая конструкция получится еще и усиленной.

Этап 3. Обустройство полов

В каркасных строениях полы могут быть из бетона или из дерева. Все зависит от того, какой фундамент был применен, а также от решения хозяев.

Бетонный пол

Если у дома фундамент в виде плиты, то черновой пол уже есть. Останется только сделать утепление и поверх него положить выбранное половое покрытие.

Когда применяется ленточный фундамент, то, как правило, бетон делается легкий. В нем вместо щебня используется керамзит, что улучшает теплоизоляцию.

При устройстве свайно-винтовых фундаментов бетонные полы не применяются.

Деревянный пол

Для свайно-бетонного и ленточного фундамента технология устройства полов из дерева практически одинакова. В случае ленточных единственное отличие в том, что нижнюю обвязку можно делать из бруса меньшей толщины.

Обвязка брусом фундамента

Основа пола – обвязка фундамента из бруса. Для свайно-винтовых фундаментов берут брус сечением 150*200, либо 150*150 мм. Его толщина зависит от толщины стен в доме. Доски, используемые для стенового каркаса, должны полностью опираться на брус. Нависание без основания не допускается.

Важно! Цель обвязки – равномерное распределение нагрузки, передаваемой на фундамент, а также придание каркасной конструкции необходимой жесткости. Также обвязка нужна как опора для пола.

Процесс обвязки несложен, выполнить необходимые операции могут даже начинающие строители. Главное – придерживаться технологии. Работы проводятся поэтапно.

1. Для начала еще раз проверяем длину стен, измеряем диагонали, чтобы еще раз убедиться, что нигде не ошиблись. Теперь на фундамент раскладываем брус нужной толщины. Нельзя укладывать древесину прямо на металл. Предварительно подложите рубероид, сложив его вдвое. Это нужно для гидроизоляции, чтобы на дерево не попадала влага.



2. В торцах соединяемых балок горизонтально выпиливается кусок на половину высоты так, чтобы выступ одного бруса входил в паз другого. Длина напуска составляет 200–300 мм. Стыки должны находиться строго над сваями, опираясь на них.



3. Способ соединения бруса на углах строения делается по той же технологии



4. В месте соединения оба бруса стягиваются друг к другу с помощью болтов или шпилек. Для этого они просверливаются насквозь. Чтобы головка болта или гайка не мешалась, их утапливают в древесине, предварительно просверлив ее на требуемый диаметр. Под головку болта и гайку обязательно подкладывается шайба большего диаметра. Также стыки пробиваются гвоздями размером 200 или 150 мм. Иногда для этой цели используют скобы.



5. После обвязки бруса под внешние стены устанавливается брус, на который будут опираться внутренние. Врезается он тем же способом в «пол дерева». Стыки прибиваются гвоздями и скрепляются болтом или шпилькой. Иногда для усиления устанавливают уголки из металла. Крепят их на длинные саморезы.

После завершения обвязки приступают к установке каркаса для пола.

Сооружение каркаса пола

Заранее позаботьтесь о прокладке выводов водопровода и канализации. Это сбережет потом массу времени, и не придется сверлить полы и стены.

Затем устанавливаются лаги. Они опираются на обвязку и служат каркасом для устройства пола.

Размер лаг составляет 100*150 или 100*200 мм, если между опорами расстояние порядка 4 м. Допустимо использовать доски толщиной 50 мм и шириной 150 или 200 мм, сшивая их по две.

При расстоянии между опорами 3 метра и менее достаточно доски 50*150 мм, но желательно шириной 200 мм.

Чтобы правильно уложить лаги, нужно выполнить следующие условия:

1. Доска укладывается с шагом чуть меньше ширины рулонов или плит утеплительного материала. Например, при использовании плит базальтовой ваты с шириной 60 см (стандартная для утеплителя), лаги нужно монтировать с промежутком 58-59 см, чтобы теплоизоляция входила плотно.


2. Лаги прибиваются к брусу обвязки при помощи гвоздей с усилением уголками. Кладутся на брус они не на всю его ширину, а с отступом от внешнего края на 50 мм. Это расстояние нужно для установки доски толщиной 50 мм и высотой равной высоте лаг, т. е. 150 или 200 мм. Благодаря такой конструкции в периметре не будет отверстий.


3. Чтобы каркас был жестче между лагами вставляются распорные доски толщиной 50 мм, равные по высоте лагам.

Особенности гидроизоляции и теплоизоляции пола

Они следующие:

1. Лаги подшиваются снизу досками толщиной 25 мм с шириной 100 или 150 мм. Обычно они устанавливаются плотно – стук-в-стук, но можно сэкономить и поставить их с промежутком от 40 до 60 см. Закреплять доску нужно поперек направления лаг, лучше саморезами.


2. Поверх лаг и доски укладывается и закрепляется строительным степлером гидроизоляционная пленка-мембрана. Затем укладывается утеплитель. Толщина слоя зависит от господствующего климата. Как правило, она колеблется от 15 до 20 см. Утеплитель кладется в несколько слоев так, чтобы стыки между отдельными плитами перекрывались последующим слоем.


3. Сверху все накрывается пароизоляционной пленкой. Поверх нее можно монтировать пол – черновой или сразу уже готовый. Материал зависит от предпочтений хозяев. Можно использовать листы фанеры, доски, плиты OSB.

Важно! Паро- и гидроизоляция при монтаже укладываются с указанным в инструкции напуском – обычно это от 10 до 20 см. Утеплитель должен устанавливаться максимально плотно, без малейших щелей.

Этап 4. Монтаж стен

После обустройства пола очередь возводить стены. Для крепления можно использовать гвозди. Также допускается сборка с использованием металлических уголков.

На каркас идет обрезная доска толщиной 50 мм и шириной 150 или 200 мм. Выбор зависит от того, какой толщины у дома планируется делать стены. Доски должны быть сухими и ровными, без кручения, растрескивания и значительного изгиба.

Важно! Некоторые «мастера» утверждают, что на углах требуется установка бруса. Это не так. На стенах брус вообще не используется.

Чтобы руководство было более понятным, обустройство стен разобьем на несколько частей:

1. Сборка стены на полу с местами под окна и двери.
2. Установка и крепление стен в вертикальном положении.
3. Обвязка стен поверху, укрепление получившейся конструкции.

Сборка стены на полу с местами под окна и двери

Собирать стены удобнее всего на готовом полу. Пол ровный, поэтому работать над стеной будет удобно.

К тому же будет удобнее монтировать стену, достаточно будет ее только вертикально поднять. Если же монтаж производить на земле рядом с домом, то стену потребуется переносить и поднимать.

Стеновые конструкции в каркасном доме сложны. Из чего они состоят, хорошо видно на рисунке.

Полная отделка делается уже после закрепления конструкции в вертикальном положении. Сначала нужно собрать только каркас

Работа выполняется поэтапно:

1. Определяемся с высотой стоек каркаса. Если решили делать потолок, равный 3 м, то стойки нужно заготавливать по 285 см. 150 см – это толщина 3 досок по 50 мм: одна – внизу и 2 – вверху.


2. Между стойками обычно расстояние делают таким, чтобы в промежуток плотно входил утеплитель. Если его ширина 60 см, то промежутки между досками делают 58 см. Проще сделать так – разметить опорную доску по 60 см – это будет место крепления центра стойки.


3. Верхняя и нижняя опорные доски укладываются на полу, размечаются, затем к ним прибиваются стойки. Используются гвозди 120–150 мм длиной. Также можно использовать дополнительно стальные уголки, закрепленные на саморезы.


4. Нельзя забывать, что все стены меньше длины фундамента на свою толщину. Почему так происходит, видно на рисунке.



5. Стандартная длина 5-сантиметровых досок – 6 м. Поэтому если стена дома планируется длиннее, то она собирается из нескольких одинаковых по размерам частей. Элементы сбиваются друг к другу гвоздями.
6. Чтобы конструкция была более жесткой, между стойками могут вставляться перемычки. Обычно достаточно 1–2 единиц на один промежуток. Часто они монтируются в месте стыка osb-плит. Также вместо перемычек могут использоваться наклонные укосины – они тоже усиливают жесткость. Если стены небольшой длины, то перемычки не нужны – прикрученные к каркасу листы фанеры или osb и так сделают конструкцию достаточно прочной.


7. Особенности устройства проемов под двери и окна хорошо видны на иллюстрации.


8. Вот так конструкция окна выглядит на практике с усилением проемов перемычками.

Важно! Не забывайте, что сами доски тоже имеют толщину. При самостоятельной постройке нередко неопытные строители не учитывают этот нюанс, и длина стен оказывается больше, чем нужно.

Монтаж стен в вертикальное положение и установка на месте:

1. После сборки, каждая стена устанавливается на свое место. Чтобы она стояла крепко, ее нижняя обвязка крепится к полу. Также прибиваются подпорки, которые убираются, когда стены будут окончательно скреплены между собой.


2. После первой поочередно устанавливаются остальные стены. Между собой они скрепляются на углах гвоздями. Также могут применяться шпильки. Особенности углового стыка хорошо видны на картинке – он заполняется утеплителем так же, как и стена. Именно поэтому не стоит использовать для формирования углов вертикально установленный брус.


3. Чтобы стены не «гуляли», их временно закрепляют с помощью укосин – диагонально закрепленных распорок из тонкого бруса или доски.


4. В процессе монтажа стен очень важно, чтобы они сами и их углы выставлялись точно по вертикали. Нужно учитывать то, что короткий отвес будет врать из-за неровностей досок. Поэтому лучше купить длинный – 1,5–2 м.

Важно! Обязательно нужно промерить не только длину и высоту стен, но и проверить их диагонали шнуром. В противном случае может получиться ситуация, что углы будут выставлены ровно, но стены окажутся искривлены.

Обвязка стен поверху

После того как все каркасы стен подняты в вертикальное положение, прикреплены к полу и сбиты между собой на углах, требуется провести верхнюю обвязку, которая усилит углы и соберет части вертикального каркаса в единую конструкцию. Еще одна важная функция обвязки – равномерное распределение нагрузки от второго этажа или кровли по всему периметру стен. На обвязку идут такие доски, как и использованные в каркасной конструкции, то есть 50 мм толщиной и 150 или 200 мм шириной.

По верху всего периметра стен прибивается гвоздями длиной 120–150 мм дополнительная доска с тем расчетом, чтобы перекрывались все стыки, находящиеся снизу. Напуск должен составлять не менее 25–30 см, но лучше – больше. Единственное исключение – это углы. Здесь напуск будет равняться толщине стены. На рисунке хорошо видно, как должны перехлестываться доски вертикальной обвязки на углу здания.

Последний этап усиления конструкции каркаса заключается в обшивке внешних стен плитами OSB или листами фанеры не тоньше 5 мм. Панели лучше всего не прибивать, а прикручивать на саморезы по дереву – так они будут держаться гораздо прочнее и жестче. Листы устанавливаются стык в стык, щели между ними должны быть минимальны, не более 1–3 мм.

Желательно в этих местах вставлять перемычки. Смысл в том, чтобы щели закрывались торцом доски. Это важно для усиления жесткости и лучше с точки зрения теплоизоляции дома.

Дом со стенами, полностью зашитыми плитами OSB, приобретает значительную жесткость. Теперь временные укосины и подпорки становятся не нужны, и их нужно снять, чтобы они не мешались под ногами.

Установка внутренних перегородок в каркасном доме

По конструкции перегородки, разделяющие помещения в здании, не имеют никаких отличий от внешних стен и делаются по тому же принципу. Но от них не требуется такая же прочность, поэтому толщина панелей делается меньше:

1. Достаточно толщины 50–100 мм. Какую именно выбрать величину, зависит от точки зрения хозяев дома и их требований к тишине в комнатах.
2. Требования, предъявляемые к изоляции, также менее строгие. Внутри помещений не требуется удерживать тепло, на первое место выдвигается снижение уровня звука. Поэтому в перегородках лучше использовать материалы с высокими шумоизолирующими свойствами. Обычно во внутренние стены закладываются плиты из базальтового волокна, имеющие высокие показатели снижения звуков.
3. Для перегородок не требуется использование гидро- и пароизоляции. Достаточно заложить утеплитель и обшить стену с обеих сторон листами фанеры или тонкой OSB.

Как видите – отличий перегородок от внешних стен немного, и они несущественные.

Этап 5. Возведение кровли

Технология строительства крыши для каркасного дома ничем существенным не отличается от подобных работ для здания из других материалов. Более того, по сравнению со строениями, сделанными из кирпича или пеноблока, она даже немного проще за счет того, что крепить лаги будет легче. Конструкции крыши просто прибиваются к лагам перекрытия, соединяясь со стенами в единую, очень прочную конструкцию.

В каркасном доме очень удобно вместо крыши сделать мансарду. Такая конструкция даже выгоднее обычной кровли, так как при практически тех же затратах хозяева получают полноценное жилое помещение, увеличивая полезную площадь дома.

Монтаж крыши в каркасном строении – вполне посильная работа для самостоятельного обустройства. Крыть ее можно любыми материалами: профлистом, металлочерепицей, ондулином, гибкой и керамической черепицей, шифером.

Но если кровля имеет сложную форму, или материал покрытия сложный, как, например, металлочерепица, то лучше пригласить профессионалов. Желательно также привлечь их для обустройства примыканий к трубам – начинающие кровельщики нередко делают ошибки, и во время дождя крыша начинает течь. Вода для каркасного дома – страшный враг, она может привести к загниванию деревянных конструкций. Поэтому при любой течи, даже малейшей, она должна быть немедленно устранена.

Важно! Крыша – отдельная тема, заслуживающая отдельной статьи. Видов кровли масса, все они имеют множество нюансов, которые нужно учитывать.

Этап 6. Особенности утепления в каркасном доме

Теплоизоляция в каркасном строении – важнейшая операция, без которой обойтись нельзя. Утепляются не только стены, но и пол, и потолок. Благодаря этому холод не будет иметь шанса выстудить помещения дома. Кроме того, качественная теплоизоляция позволит летом сделать дом прохладнее. Он не будет так быстро прогреваться. При установке кондиционера работать ему понадобится менее интенсивно, что будет способствовать экономии электроэнергии.

Нужно учитывать, что при подборе утеплителя имеют значение не только параметры самого материала, но и то, что применяться он будет в деревянной конструкции. Это ограничивает выбор, так как не все виды теплоизоляции подходят для дерева, некоторые использовать нельзя категорически, другие – не рекомендуется. Игнорирование этих правил приведет к ухудшению тепло- и звукоизоляции в доме, возможному загниванию древесины и другим негативным последствиям.

Краткие советы по самостоятельному монтажу утеплителя в каркасном доме:

1. Поверх наружной обшивки стен OSB-панелями или листами фанеры, натягиваются полосы пленочной гидроизолирующей мембраны. Установка производится в горизонтальном направлении, сначала натягивается нижняя полоса, затем с напуском 15–20 см все последующие. Крепится пленка скобами с помощью строительного степлера. При укладке нужно быть внимательным – пленка пропускает влагу только в одну сторону, поэтому нужно не ошибиться в том, какой стороной ее устанавливать.
2. Укладка утеплителя производится с внутренней стороны стен, из дома. Монтируется он в несколько слоев. Важно, чтобы стыки перекрывались следующим слоем, не оставалось щелей. В этом случае не останется мостиков холода, и стены не будут промерзать.
3. Технология для пола такая же – укладка производится в несколько слоев. Если нужна общая толщина в 100 мм, то лучше использовать 2 слоя по 50 мм, чем один в 100 мм.
4. Утепление потолка производится со стороны чердака. Предварительно снизу потолочных лаг натягивается и закрепляется пароизоляционная мембрана. Затем подшивается потолок. Для этого используются доски, листы фанеры или плиты OSB – все зависит от желания хозяина дома. Пароизоляция обязательна – она не даст накапливаться в утеплителе влаге из воздуха, поступающего из дома.
5. Закрывать сверху теплоизоляцию на чердаке не требуется. Чтобы не ходить по ней, на чердаке поверх лаг нужно проложить дорожки из досок. Если наступать на утеплитель, он будет уплотняться и хуже работать.

Надеемся, что наша пошаговая инструкция была полезной и поможет в строительстве собственного недорогого, но добротного и уютного дома.

Каркасные дома своими руками и пошаговая инструкция © Геостарт

Рубрика: Проекты домов

Среди всех быстровозводимых сооружений самой большой популярностью пользуются каркасные дома. Такие постройки имеют множество преимуществ. Они достаточно лёгкие, поэтому не нуждаются в мощном фундаменте. Благодаря хорошим теплоизоляционным качествам такой дом можно использовать не только как дачу, но и для постоянного проживания. Помимо этого каркасные постройки несложно возвести своими руками, именно поэтому многие застройщики выбирают этот вариант. В нашей статье мы подробно и поэтапно расскажем, как построить каркасный дом.

Технология

Строительство каркасного дома своими руками может вестись с использованием финской или канадской технологии. Но основные принципы возведения каркасных домов у обеих технологий одинаковые. Независимо от выбора технологии мы строим каркасный дом, придерживаясь такой последовательности:

1. Выбор материалов. Основой таких построек является каркас. Он может быть выполнен из древесины или стальных элементов. Чаще частные застройщики предпочитают строить каркасный дом своими руками с применением деревянного каркаса из бруса. Такие постройки отличаются экономичностью, экологической безопасностью и быстротой монтажа. Если вы решите строить свой дом на стальном каркасе, то его цена будет больше на 1/3. Однако эти конструкции немного легче, что позволяет выполнить облегчённый фундамент. Также на стальном каркасе можно смело использовать стальные крепежи.
2. После монтажа фундамента приступают к изготовлению пола будущего дома. Как сделать пол, мы подробно опишем в пошаговом руководстве.
3. После монтажа пола приступают к возведению каркаса стен, перекрытий и крыши.
4. Дальше сделанный каркас обшивается древесными листовыми материалами. Построенный дом утепляется. Выполняется монтаж оконных и дверных проёмов.
5. Теперь можно приступать к прокладке инженерных коммуникаций и выполнению наружной и внутренней отделки стен.

Как видите технология строительства довольно простая, однако чтобы построить каркасный дом своими руками, вам нужна схема строительства и чертежи. Подробные схемы, по которым легко построить дом самостоятельно, можно найти в сети, но намного проще вести работу по специально разработанному проекту, поэтому не поленитесь и закажите его. Когда на руках у вас будет проект или схема, разобраться, как строить дом, не составит труда с нашим пошаговым руководством.

Подготовительные работы

Строя дом каркасный своими руками, работу начинают с подготовки и разметки участка под строительство. Подготовительные работы включают следующие действия:

1. Сначала нужно очистить территорию строительства от мусора, камней, ненужных зелёных насаждений.
2. Если на территории есть неровности или небольшой уклон, то участок необходимо выровнять. То есть все возвышенности стоит срезать, а в углубления насыпать грунт.
3. Далее нужно выполнить разметку будущего строения на участке. Чтобы данные с проектной документации перенести на участок, нужно при помощи колышков и шнура разметить оси и габариты постройки, также стоит выполнить разбивку внутренних несущих стен. Если мы строим каркасный дом своими руками, то очень важно, чтобы все углы были строго по 90 градусов.

Фундамент

Если вы хотите знать, как правильно строить каркасный дом, то для начала вам стоит ознакомиться с последовательностью выполнения фундамента. Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент. В данном случае строим дом на одном из следующих оснований:

• мелкозаглублённый монолитный или сборный ленточный фундамент;
• столбчатая конструкция основания;
• свайные винтовые основы.

Проще всего под каркасный дом построить столбчатое основание. Столбы в обязательном порядке должны располагаться под углами будущего дома, на пересечении стен и с определённым шагом под наружными и внутренними несущими стенами. Обычно шаг столбов принимается равным 2 м. Монтаж основания ведётся в таком порядке:

1. Под каждый столб копают ямы нужной глубины. Для этого можно использовать лопату или мотобур.
2. На дне ям выполняется песчаная подушка высотой 100-150 мм. Влажный песок тщательно трамбуется.
3. После этого устанавливается деревянная опалубка. Она должна возвышаться над уровнем земли не менее чем на 30 см.
4. Внутренняя поверхность опалубки выстилается рубероидом, который будет выполнять функции гидроизоляции и облегчит демонтаж опалубки.
5. В опалубку заливается бетон на высоту 5 см.
6. После застывания бетонной смеси устанавливается каркас из арматуры. При этом он не должен приближаться к опалубке ближе, чем на 50 мм. Сверху каркаса необходимо оставить выпуски арматуры длиной 15 см, которые позволят увязать воедино конструкцию столбов с ростверком.
7. Заливается бетон.

Важно: кроме железобетона столбы можно сделать из готовых бетонных блоков, кирпича, стальных или асбестовых труб с заливкой внутрь бетона.

Для изготовления каркаса ростверка используют прутки сечением  12 мм, связанные проволокой. Из досок выполняется опалубка для ростверка. После установки арматурного каркаса он связывается с выпусками арматуры из столбов. После заливки и трамбовки бетонной смеси в ростверк вставляются шпильки длиной 300-500 мм. На них потом будут крепить каркас дома.

Обвязка основания

После схватывания раствора и демонтажа опалубки выполняют горизонтальную гидроизоляцию основания. Для этого укладывают два слоя рубероида на битумной мастике. Обычно для выполнения обвязки используют брус со сторонами по 15 см.

Внимание: сечение бруса для обвязки напрямую связано с шагом столбов. Чем он больше, тем большего сечения нужен брус, чтобы избежать провисания.

Если вы строите каркасные дома своими руками, пошаговая инструкция по установке обвязки вам точно пригодится:

1. Брус монтируется на фундаментное основание по его периметру. При этом строго контролируют длину стен и постоянно сверяют данные с проектом. Допускается стыковка бруса, если его длины не хватает. Места стыка должны находиться прямо над столбами. В углах и в месте стыковки брусья соединяются в «полдерева», фиксируют гвоздями и уголками.
2. Брус крепится к основанию при помощи болтов и шпилек. Для этого в брусе и оголовках фундамента сверлят отверстия. Крепления по возможности нужно углубить в материал.

Пол

Чтобы знать, как правильно построить каркасный дом, вам нужно разбираться в процессе изготовления пола будущего сооружения. Для лаг стоит взять брус сечением 100х200 мм. Шаг лаг подбирается,  исходя из ширины плит утеплителя. Обычно он принимается равным 60-70 см. Лаги крепятся к брусу обвязки при помощи уголков и гвоздей.

После этого монтаж пола выполняется в такой последовательности:

1. К установленным лагам прикрепляем черепные бруски, а на них укладываем доски чернового наката.
2. Затем поверхность лаг и наката застилается гидроизоляционной мембраной.
3. Поверх мембраны укладывается теплоизоляционный материал.
4. Сверху вся конструкция закрывается пароизоляционной мембраной.
5. Далее пол застилается ОСП или влагостойкой фанерой.

Стены и потолок

Продолжаем делать каркасные дома своими руками – пошаговая инструкция монтажа стен:

1. Для изготовления каркаса можно использовать брус из древесины хвойных пород. Для начала на стройплощадке необходимо собрать пролёт стены, а после этого собранную конструкцию установить на обвязку.
2. Расстояние между стойками каркаса обычно определяется с учётом ширины плит утеплителя, который будет закладываться между ними. Если для утепления будет применяться минвата, то шаг стоек должен быть на 1-2 см меньше ширины теплоизолятора для его плотного прилегания.
3. Стойки каркаса фиксируются при помощи гвоздей к нижнему и верхнему горизонтальному элементу. Для дополнительной фиксации можно использовать крепёжные уголки.
4. Для повышения жёсткости каркаса между вертикальными стойками монтируют перемычки. Они крепятся в шахматном порядке.
5. Оконные и дверные проёмы обустраиваются в указанных в проекте местах. Для этого по краям проёма монтируются стойки, сверху и снизу оконного проёма – перемычки.

После сборки всех пролётов их монтируют на каркас обвязки в таком порядке:

1. Первый пролёт крепится к полу и фиксируется подпорками.
2. Далее устанавливается второй пролёт. Он крепится к полу и боковой стойке первого пролёта.
3. Все последующие пролёты соединяются друг с другом посредством гвоздей.
4. Для монтажа пролётов в строго вертикальном положении используют укосины – диагональные распорки, которые фиксируются по углам.

Монтаж внутренних перегородок выполняется аналогично установке наружного каркаса. После этого вся конструкция обвязывается сверху доской для придания дополнительной жёсткости. Затем стены с внешней стороны зашиваются ориентированно-стружечными плитами.

На верхнюю обвязку монтируется потолок:

• Для этого в брусе выполняются пазы, в которые вставляются балки.
• Они дополнительно фиксируются гвоздями и стальными уголками.
• По внутренним перегородкам монтируют опорные брусья. Они соединяются с верхней и нижней обвязкой.
• Затем прибивается потолочный щит. Его лучше сделать из шпунтованных досок.
• После этого укладывается пароизоляционный слой. Материал должен заводиться и на потолочные балки.
• Теперь раскладывается теплоизоляционный материал.
• Слой теплоизоляции накрывается гидроизоляционной плёнкой.
• Настилается черновой пол из досок.

Крыша

Чтобы знать, как самому построить каркасный дом, нужно разбираться в последовательности обустройства крыши:

1. Стропильные пары собираются на земле в конструкцию, наподобие фермы, и поднимаются наверх для установки на верхний брус обвязки. Свес стропил должен быть в пределах 350-500 мм. Первыми монтируют стропильные пары на фронтонах.
2. Все последующие стропильные пары устанавливают между ними с шагом 700 мм друг от друга.
3. Стропила соединяются коньковым брусом, который крепится в «пол лапы».
4. Далее выполняется сплошная или прореженная обрешётка, которая укладывается по гидроизоляционной мембране, зафиксированной на стропилах контррейкой.
5. Теперь можно укладывать выбранное кровельное покрытие.
6. На данном этапе вы можете возвестить членов своей семьи и знакомых об окончании монтажа коробки жилища.

Утепление стен

Для утепления дома используют пенополистирол, минеральную вату или пенопласт. Слой теплоизоляции должен быть толщиной не меньше 50 мм. Утепление и отделка стен дома выполняются в таком порядке:

1. Теплоизоляционный материал закладывается между стойками каркаса. Если используется два слоя материала, то стыки плит в слоях не должны совпадать.
2. С внутренней стороны стены покрываются слоем мембранной пароизоляции, которая крепится поверх утеплителя к стойкам каркаса при помощи степлера.
3. Затем стены изнутри дома зашиваются ОСП, влагостойкой фанерой или вагонкой.
4. С внешней стороны стены дома нужно защитить от влаги. Для этого на них крепится гидроизоляционная мембрана.
5. Затем на стены набивается обрешётка из реек, которая позволит осуществлять вентиляцию стен каркасной постройки.
6. Поверх реек нашивается выбранный отделочный материал. Для наружной отделки фасада дома, построенного по каркасной технологии, можно использовать виниловый сайдинг, вагонку и т.п.

Геодезические измерения: виды, классификация и характеристики.

Пример заполнения страницы журнала измерения направлений

Метрологическое обеспечение геодезических измерений

Калькулятор расчета
цен на кадастровые
работы

Расчитать

Как снять показания счетчика воды: подробное руководство по считыванию и передаче показаний расходомера

Группы по электробезопасности: специфика присвоения и вручение допуска по новым правилам

Структурная краска для стен: виды, преимущества и недостатки, советы по созданию

Как построить деревянный каркас – Новости Матери-Земли

Дэвид и Джини Стайлз – известные строители и авторы 23 книг по проектам деревообработки. В Backyard Building, (The Countryman Press, 2014) пара показывает читателям, как сделать этот участок земли своим. Есть более 20 проектов различной сложности, самый простой из которых требует от новичка всего несколько часов самоотверженности. Ниже приведены инструкции для одного из любимых проектов: Timber Frame.

Традиционный деревянный каркас прекрасно выглядит, очень прочен и долговечен. Несмотря на то, что требуется время, чтобы сделать врезное и шиповое соединение и закрепить его деревянной шпилькой (деревянным гвоздем), чувство гордости и выполненного долга стоит затраченных усилий. Именно так на протяжении столетий строили здания плотники, используя простые ручные инструменты, в основном пилу, молоток и острое долото.

Многие, даже профессионалы, путают каркасную конструкцию со стоечно-балочной конструкцией. В обоих методах используются тяжелые бревна, что объясняет путаницу между ними. В традиционном деревянном каркасе используются сложные врезные и шиповые соединения, закрепленные деревянными штифтами (древесными гвоздями), тогда как в столбах и балках часто используются простые соединения внахлестку и даже металлические крепежные детали для скрепления частей. Для заполнения промежутков между бревнами использовались различные материалы, такие как плетень и мазок (палки и грязь), кирпичи, штукатурка и солома. Деревянно-каркасные конструкции могут быть отделаны разными способами, как и современный дом, построенный из палочек, — среди них фанера, обшивка, доска и обрешетка, черепица или даже штукатурка. Сегодня дома, как правило, строятся из стержней 2 × 4 или 2 × 6 и обшиваются фанерой, чтобы придать каркасу жесткости и предотвратить его раскачивание.

Вот несколько советов, которые облегчат вам работу:

• Используйте обработанную под давлением древесину для порожков и балок пола, северную сосну для остальных.

• Купите пилу для грубой резки (мы использовали пилы Bahco Profcut и Superior) для резки больших пиломатериалов и соединений внахлестку. Циркулярная пила и стамеска также могут использоваться для соединений внахлестку, но их труднее точно контролировать. Слик рамщика полезен для отделки (подрезки) шипов и соединений внахлестку.

• Используйте разметочный шаблон, чтобы найти центр бревен, отметьте шипы и пазы и т. д. Для повторяющихся соединений сделайте картонный шаблон и используйте кусок дерева размером с шип, чтобы проверить каждый паз на соответствие.

• С помощью электродрели и сверла 3/4″ высверлите большую часть отходов из пазов и закончите долотом 1-1/2″. Отметьте вокруг паза неглубокие надрезы долотом перед сверлением, чтобы предотвратить расщепление краев.

• Когда соединения порогов внахлест закончены, вырежьте временные штифты, чтобы удерживать их на месте, пока вы регулируете балки. Используйте длинный уровень и угольник, чтобы установить их на место, при необходимости на блоки. Убедитесь, что диагонали равны.

• Временно установите верхние пластины вверх дном на выровненные пороги, пока вы изготавливаете и устанавливаете угловые стойки, скобы и шпильки. Таким образом, вам не придется постоянно поднимать тяжелые верхние пластины каждый раз, когда вы хотите проверить соединение на соответствие (но вам придется помнить, какая сторона какая, когда он перевернут. ..).

• Во время работы нумеруйте каждое соединение стамеской или перманентным маркером. И никогда не думайте, что он подходит — проверьте его, прежде чем пытаться собрать всю раму. Каждое новое соединение стягивает всю конструкцию и оставляет меньше права на ошибку.

• Это здание спроектировано таким образом, что вертикальные доски обшивки прибиваются к внешней стороне каркаса. Если вы собираетесь использовать горизонтальную нахлестку, шпунт и паз или обшивку, дополните основные стойки шпильками 2 × 4, расположенными на расстоянии 24 дюйма друг от друга; это позволит вам изолировать между стойками и закрыть их гипсокартоном.

• Рисовать планы на бумаге с сеткой 1/4″; для здания 10’×12’ используйте два квадрата на фут, а для более крупного здания — один квадрат на фут. Если вы планируете что-то действительно большое, проконсультируйтесь с архитектором или инженером-строителем, имеющим опыт работы с деревянным каркасом. Для удобства доступа рассмотрите возможность размещения двери в самой высокой точке участка.

• Большинство лесопильных складов и домов благоустройства не имеют в наличии материала, подходящего для деревянного каркаса, но они могут заказать его для вас; если вы живете в деревне или у вас есть доступ к лесопилке, вы можете получить древесину значительно дешевле. Северная сосна будет намного легче дуба, если у вас нет армии помощников.

• Если у вас есть помощники, почему бы не устроить вечеринку с деревянным каркасом?

Выложите сарай с помощью веревки каменщика и четырех деревянных кольев. Воспользуйтесь уровнем и проверьте, чтобы диагонали были прямыми.

Вырежьте нахлестные соединения на концах обработанных давлением порожков 6×6 с помощью лобзиковой пилы. Установите основание, уровень и квадрат, на бетонных блоках.

С помощью стамески для каркаса прорежьте пазы размером 2″×2″ через соединения внахлестку (помните, что угловые стойки имеют размер 5″×5″). Поместите кусок дерева под паз, чтобы избежать расщепления, и переверните балку, чтобы закончить разрез с другой стороны. Используйте столярный угольник, чтобы убедиться, что стороны паза прямые.

Используйте обработанные под давлением пиломатериалы 4×6 для балок пола, вставив их в карманы длиной 2″ и глубиной 3″ в подоконниках. Сделайте 35-градусный скос на концах балок, чтобы уменьшить напряжение при расширении и сжатии древесины.

Вырежьте шипы на каждом конце угловых стоек размером 5″×5″, сделав надрезы немного шире отметки и обрезав их, чтобы они соответствовали пазам. На всех шипах скосите края острым долотом или рашпилем, чтобы упростить сборку.

Сделайте соединения внахлестку на верхних пластинах и установите их в перевернутом виде на балки подоконника, пока вы размечаете, вырезаете и устанавливаете шпильки, скобы и пояса. Распорки размером 4″×4″ должны быть закреплены дубовыми колышками (деревянными гвоздями или «желобами»), пропущенными прямо через стойки. Аккуратно просверлите отверстия с обеих сторон.

Вырежьте соединения внахлестку в верхней части стропил 3″×5″ и сделайте надрезы типа «птичья пасть» там, где они будут опираться на верхние пластины. Отметьте точное место, разложив пробные кусочки на полу. Используйте первое стропило в качестве образца для всех остальных. Обрежьте хвосты стропил достаточно долго, чтобы отводить дождевую воду, но убедитесь, что остается достаточно места для двери (если она будет открываться наружу). Используйте гвозди в соединениях внахлестку и на верхних пластинах.

Когда все будет готово, разметьте и вырежьте соответствующие пазы в пластинах порога для шпилек 3″×5″, а затем соберите армию помощников, чтобы поднять здание. Одновременно установить распорки и раскосы может быть сложно — вам может показаться проще сначала собрать торцевую стенку (или «согнутую») на основании, поднять ее на место и повторить процедуру на другом конце, прежде чем установка двух других стен и закрепление их вместе с последними верхними пластинами. Прибейте изгибы к подоконникам с помощью временных диагональных скоб, пока стены не будут закончены. Соберите стропила и прибейте временную коньковую доску к вершинам, пока вы не будете готовы оградить здание.

Еще из здания на заднем дворе:

• Как построить деревенские ворота
• Как построить классический дачный садовый сарай

Перепечатано с разрешения Backyard Building Джини и Дэвида Стайлза и опубликовано The Countryman Press, 2014.

@graham

Благожелательный повелитель Field Mag, бывший член PNW, а теперь проживающий в Нью-Йорке. Мы заранее приносим извинения за его многочисленные опечатки.

https://www.fieldmag.com/articles/how-to-build-diy-aframe-cabin-video

Некоторое время назад друг отправил мне в DM профиль Эндрю Сето, жителя Оттавы, Онтарио, в Instagram. фигурист, турист и плотник. Мое внимание привлекли его видеоролики, в которых он делал ножи, весла для каноэ и мебель из переработанных скейтбордов. Затем он начал строить кабину A-Frame, и я почувствовал, что нашел свою вторую половинку.

По мере продвижения проекта я связался с Эндрю, и теперь, спустя почти год с начала сборки, мы рады поделиться вопросами и ответами с самим человеком, а также несколькими эксклюзивными фотографиями и ценными советами для всех, кто занимается своими руками. мечтатели там. Читайте дальше, чтобы узнать о хорошем.

Пожалуйста, представьтесь и расскажите о своем проекте.

Меня зовут Эндрю, я катаюсь на скейтборде, работаю в береговой охране, а по вечерам немного работаю по дереву. Глядя в Интернет, я обнаружил, что на самом деле построить А-образную раму (без покупки сборных конструкций у Матти или чего-то еще) было не так много, поэтому в качестве естественного продолжения работы по дереву, которой я занимался последние несколько лет, я решил построить хижину в Лоу, Квебек, примерно в часе езды от того места, где я живу.

Как вы приобрели опыт работы по дереву до запуска кабины?

Впервые я занялся деревообработкой в ​​Ottawa City Woodshop, общественной столярной мастерской в ​​самом центре столицы страны, где я живу. Я всегда возился с идеей делать что-то, но я действительно сильно увлекся, узнав, что есть такой ресурс, как Ottawa City Woodshop.

К счастью для меня и хижины, в столярной мастерской есть гуру по имени Ричард Скотт! Рич в основном поддерживал большинство моих проектов. У него жизненный опыт, и мне невероятно повезло, что он поделился своей мудростью с моими проектами.

Как вы нашли землю?

Чтобы приобрести землю в Квебеке, я примерно год или два пытался прощупать и постоянно заглядывал на realtor.ca. К счастью, мои друзья узнали, что сосед продает акр земли, и мне посчастливилось купить его примерно за 6000 канадских долларов. Честно говоря, это неслыханно даже для этого района.

Сколько времени заняла сборка?

На данный момент проработано около 35-40 полных дней.

А сколько стоила кабина?

Общая стоимость только для сборки в итоге составила 10 632 канадских долларов / 8 012 долларов США, не включая землю. Что составляет около 106 долларов за квадратный фут, поскольку кабина представляет собой коробку размером 10×10 футов.

Распределение затрат:
Земля: 6000 канадских долларов / 4565 долларов США
Транспортные расходы: 320 канадских долларов / 244 доллара США
Материалы и комплектующие: 10 142 долл. США* канадских долларов / 7 717 долл. США
Еда: 286 канадских долларов / 217 долларов США

* Включает в себя генератор за 600 долларов, печь GSTOVE Canada за 955 долларов, биотуалет для компостирования Nature’s Head за 1310 долларов, опоры для скалолазания MEC за 400 долларов.

Во-первых, важно отметить, что рабочая сила была практически бесплатной. Честно говоря, я бы не смог этого сделать без моего приятеля Ричарда. И многие мои очень близкие друзья тоже оказали мне огромную помощь. Не могу отблагодарить этих людей.

Самый важный урок, который я извлек, это то, что я должен был стать больше. Не поймите меня неправильно, кабина потрясающая, но, черт возьми, дополнительные 5-10 футов в обоих направлениях изменили бы правила игры и сделали бы ее немного более пригодной для жизни. Но увидеть, как вещь, которую вы построили, оживает, — это, на мой взгляд, величайший подарок, который вы можете себе сделать.

• СДЕЛАТЬ строить больше! Было бы замечательно, если бы он был в два раза больше.
• DO исследовать землю и где вы хотите купить как можно скорее! Кажется, что чем дольше вы ждете, тем дороже становятся вещи.
• DO копи! Строительные материалы и земля стоят недешево.
• СДЕЛАТЬ найти наставника! Там есть богатый опыт, будь то лично или на YouTube. Используйте все, что можете!
• ДО задокументируйте свой процесс! Людям нравится смотреть подобные вещи, и лично я не могу дождаться, чтобы оглянуться на эти видео через 10-20 лет!

«Видеть, как оживает созданная тобой вещь — это величайший подарок, который ты можешь себе сделать»

• НЕ используйте тонкую фанеру в качестве внутренней отделки. Я начал с этого и думал, что это сэкономит время и мы без проблем схлопнем 4×8 штук, но я ошибся. Это беспорядок, и если что-то не совпадает, это боль. Я намного счастливее с моей сосной с языком и канавкой!
• НЕ торопить события. Некоторые герметики и аэрозольные баллончики работают только при более высоких температурах, поэтому стоит планировать заранее и не торопиться. Есть много разочарований в совершении ненужных поездок и таскании материалов только для того, чтобы не иметь возможности их использовать.
• НЕ одевайтесь не в соответствии с вашим климатом. Я знаю, что вы в восторге от того, что строите и работаете по графику, но было несколько дней, когда я сначала ходил без более толстых зимних ботинок и чувствовал, что обморожен. К счастью, мой сосед (кричит Росс) пришел с запасным комплектом и спас мои ноги!
• НЕ просто строить поверх земли как есть. Я немного корю себя сейчас, но мы действительно должны были хотя бы выровнять землю и утрамбовать ее перед началом. Как уже упоминали многие люди, с циклами замораживания-оттаивания вещи подвержены некоторому движению. Я действительно должен был потратить на это еще немного времени.
• НЕ НЕ используйте поликарбонатную кровлю. Это субъективно, но, к сожалению, поликарбонатная кровля, которая была у меня на бочке надворной постройки, не продержалась и сезона. Мы подозреваем, что град был причиной нескольких дыр и трещин в относительно новой крыше, но, к сожалению, это оказалось для нас напрасной тратой.

Опубликовано 17.10.2019

кабинаsa-framediyhow tocanadaдеревообработкавидеоинтервьюQ&Aarch inspo

Последний

Norse Projects впервые представляет технологичную обувь

Nike Forward — более экологичный способ производства одежды

Ищете уникальный отдых в глэмпинге? Попробуйте Мексику

Лучшая походная посуда для вкусных блюд в кемпинге

Проверенное и верное руководство по растворимому кофе для кемпинга

10 обновлений снаряжения, которые сделают осенний кемпинг еще лучше

Как построить каркасный дом | Вопросы и ответы Полезные советы

@graham

Благожелательный повелитель Field Mag, бывший член PNW, а теперь проживающий в Нью-Йорке. Мы заранее приносим извинения за его многочисленные опечатки.

https://www.fieldmag.com/articles/how-to-build-a-frame-tiny-house-tips

Как заметит внимательный читатель Field Mag, мы немного одержимы A- Рамки. И как их построить. В 2019 годумы встретили Эндрю Сзето и его теперь уже знаменитую микро-хижину в Онтарио, Канада. В следующем году британский производитель мебели Хизер Скотт поделилась своим опытом создания идеального дома с равносторонней А-образной рамой своими руками. Каждый проект принес свои уникальные моменты обучения и триумфа.

Последняя сборка A-Frame, которая привлекла наше внимание, находится гораздо ближе к дому, в горах Катскилл, всего в паре часов к северу от штаб-квартиры FM в Нью-Йорке. Это также приносит с собой новый набор впечатлений, и не все из них приятные.

Поскольку важно показать не только невероятные истории успеха своими руками, но и не очень гладкие сборки кабин, которые, вероятно, представляют более высокий процент проектов, чем кто-либо хотел бы признать, эту историю мы с нетерпением ждали. делиться.

Аккаунт Hubert A-Frame в Instagram предлагает невероятный взгляд на пошаговый процесс строительства дома A-Frame, но мы хотели получить полный опыт в одном месте — от гнева муравьев-плотников до трудностей. работы с подрядчиками из небольших городов по строительству здания в условиях пандемии и изменения дизайна, чтобы соответствовать меняющемуся образу жизни. Ниже приведено только это — все, что вам нужно знать о создании крошечного A-Frame во время пандемии. Читайте дальше и поумнейте.

(Спойлер: конечный результат действительно потрясающий, даже если путь к завершению был немного ухабистым.)

Владельцы Аарон Грисдорн и Эстер Готье в сентябре 2019 года

Пожалуйста, представьтесь и расскажите о своем проекте.

Аарон Грисдорн и Эстер Готье, живущие между Нью-Йорком, Парижем и Роско в северной части штата Нью-Йорк. Проведя последние десятилетия в городе, усердно работая над созданием и управлением нашим бизнесом, мы часто мечтали сбежать из северной части штата, чтобы больше насладиться природой.

Мы искали дом около 4 лет и наконец остановились в Джефферсонвилле в округе Салливан. Нас всегда тянуло к хорошему дизайну, и нас интересовало преобразование пространств и предприятий, представляя, как бы мы изменили или отремонтировали что-то, чтобы оно работало лучше.

У вас была еще одна хижина на берегу озера, которую вы сначала отремонтировали, а затем снесли, прежде чем построить А-образную раму. Что случилось? И что вдохновило на смену дизайна?

По сути, когда мы начали ремонт оригинальной хижины, мы поняли, что муравьи-древоточцы причинили гораздо больше вреда, чем мы могли видеть вначале. Именно тогда я почувствовал, что мы не можем спасти то, что было, и, возможно, имеет смысл начать с нуля.

С тех пор я стал одержим идеей создания A-Frame. Я так волновался, что сборка займет слишком много времени, и к тому времени, когда мы закончим, тенденция A-Frame сойдет на нет, ха-ха.

На YouTube есть несколько видеороликов, которые мне очень понравились и которые вдохновят меня закончить кабину. Одним из них был легенда старой школы Дик Проеннеке, а этот парень тоже своего рода современная легенда. Во всяком случае, эти две серии фильмов просто заставили меня понять, что я, вероятно, никогда не буду строить свою собственную хижину… но я полностью уважаю то, что они сделали, и это действительно вдохновляет.

Вы двое физически работали над A-Frame? Или вы больше полагались на подрядчиков и команду?

Я бы сказал, что вдвоем мы очень мало работали. Тем не менее, мы выступали в качестве генеральных подрядчиков и были очень вовлечены в чертежи и планирование, что оказалось намного сложнее, чем мы ожидали, учитывая все углы конструкции.

Думаю, мы работали примерно с тремя разными строительными бригадами, чтобы добраться до финиша. У нас не было опыта строительства, и это с самого начала создавало для нас проблемы.

Этот проект занял намного больше времени, чем ожидалось, частично из-за проблем с подрядчиком. Сколько времени заняла вся сборка?

Мы начали работу над дизайнерскими идеями в марте 2019 года и окончательно завершили ее в январе 2021 года. В целом проект занял чуть менее двух лет, включая период застоя, когда с октября 2019 года по апрель 2020 года работы не проводились из-за нестабильности подрядчики, зимняя погода и начало пандемии.

Самыми важными факторами, которые мы недооценили, были затраты и планирование. Наш первый строитель также был неопытен и согласился с бюджетами и сроками, которые он в конечном итоге не смог выполнить. Таким образом, мы исчерпали бюджет примерно на 1/3 проекта, когда была построена только внешняя структура.

Затем, из-за того, что мы не спланировали должным образом, большая часть работы выполнялась не по порядку и создавала проблемы для нас по мере нашего продвижения. Например, строитель выложил плитку в ванной до того, как были должным образом продуманы электрика и сантехника, так что, как вы понимаете, нам пришлось переделывать часть плитки постфактум.

Кроме того, я бы сказал, что мы сместили масштаб проекта с более деревенской хижины на то, что в конечном итоге стало более современной хижиной с более качественной отделкой и внешним видом, а также с системами, которые больше походили бы на типичный дом. — в отличие от автодома, который мы изначально имели в виду. Это также увеличило наши расходы.

Не могли бы вы подробнее рассказать об уникальных, крупных кривых шарах, с которыми вы столкнулись при сборке?

Кабина частично отключена от сети. У нас есть электричество, но город имеет много ограничений на строительство вдоль озера и не позволяет нам иметь колодец или септик на территории, поэтому нам пришлось проявить творческий подход и изучить альтернативные варианты. Сначала мы планировали вкопать в землю резервуар для сбора дождевой воды и дошли до того, что закупили все необходимое для этого. Когда они пошли закапывать резервуар в землю, мы обнаружили, что грунтовых вод слишком много, чтобы закопать резервуар, а остальная часть участка слишком крутая или влажная, чтобы закопать его где-либо еще.

В конце концов нам пришлось установить наземный резервуар для воды на 1500 галлонов в недавно построенном отапливаемом и изолированном навесе за хижиной с трубой, идущей под землей к хижине. Туалет представляет собой мусоросжигательный унитаз, а серая вода из раковин и душа попадает в корпус серого водяного фильтра, а затем из перфорированной трубы через подземную каменную фильтрующую зону…

так оно и есть, так как это действительно лишает отличный профиль кабины спереди и сзади… к сожалению, это было невозможно.

Сколько в общей сложности стоила постройка кабины?

Где-то около 100 тысяч долларов только за сборку. Нам повезло с землей, так как она была включена в покупку нашего основного дома, который находится прямо на холме.

Какова общая площадь салона?

Кабина 16×16, что составляет 250 кв. футов… но, учитывая, что это А-образная рама, мы теряем много места в углах, поэтому я бы сказал, что технически она ближе к 175 кв. хорошая работа, чтобы он чувствовал себя комфортно маленьким и включал все потенциальные потребности для краткосрочного пребывания. Это станет фантастическим побегом из кабины #WFH для тех, кто хочет сбежать из города.

Какова была разбивка стоимости сборки?

• Подготовка площадки — 25%
• Планирование — 15%
• Сырье — 20%
• Труд — 30%
• Инструменты — 5%
• Разное — 5%

Подготовка площадки — 13 тысяч долларов

Камень и гравий, удаление одного дерева, дренажная труба, рабочая сила, аренда техники

У нас уже была земля, и на ней был расчищен фундамент. Тем не менее, мы решили некоторые проблемы с дренажем и повторно замели подъездную дорожку и даже часть грунтовой дороги перед хижиной, выложили камнем дорожку и выложили камнем зону отдыха и костровую яму.

Внешний вид — 20 тысяч долларов

Фундаментные столбы, каркас, настил, крыша, окна

Трудно сказать, как это было разделено между трудозатратами и материалами, поскольку строитель управлял этими расходами незаметно для нас.

Все произошло довольно быстро и вселило в нас большие надежды.

Электричество — 8 тысяч долларов

Это было сделано поэтапно несколькими бригадами, так что я делаю предположение по этому количеству. Нам пришлось добавить несколько выключателей, которых мы не ожидали после того, как резервуар для воды не уходил в землю.

Сантехника — 26 тысяч долларов (12 тысяч долларов на работу, 14 тысяч долларов на оборудование и навес)

1 раковина, 1 душ, 1 навес с электричеством для обогрева, чтобы вода не замерзала, 1 обогреваемый отсек для водонагревателя, 1 1500 галлонов воды резервуар, 1 напорный бак, 1 струйный насос, 1 трехступенчатый фильтр для воды, 1 УФ-фильтр, 1 водонагреватель. И 1 блок фильтра серой воды.

Если бы наш бак можно было закопать, мы сократили бы эти расходы вдвое. Строительство сарая сделало это намного дороже. Я купил сарай Home Depot, чтобы сэкономить на стоимости пиломатериалов, потому что в это время во время пандемии пиломатериалы стоили в 3-4 раза дороже обычной цены. Для тех, кто заинтересован в аналогичной альтернативной системе скважин, RainHarvest.com — отличное место для начала.

Туалет — 2 тысячи долларов

Это казалось самым простым и надежным решением для хижины, у которой потенциально есть арендаторы и регулярное использование. Первоначально я купил компостный туалет, но, узнав о нем больше, я подумал, что это может быть рискованно, если арендаторы будут использовать его неправильно, тогда он не будет компостировать и может начать плохо пахнуть, о чем мы действительно не хотели беспокоиться.

Внутренняя отделка — 18 тыс. долл. США (12 тыс. долл. США за работу, 6 тыс. долл. США за материалы)

Стены, полы, кухня и встроенный каркас гостиной

Мы думали, что минималистская эстетика фанеры будет дешевле, чем большинство других вариантов стен, но мы сильно ошибались. Оказалось, что труда, необходимого для идеального выравнивания всего (что было кошмаром, поскольку предыдущий строитель не выровнял каркас кабины), было намного больше, чем ожидали даже строители, так что это стоило нам целое состояние по сравнению с тем, что могло бы быть. Имейте это в виду, если вы стремитесь к современному современному образу.

Изоляция — 2 тыс. долларов

Первоначально мы использовали менее дорогую изоляцию из стекловолокна, но были вынуждены полностью ее вырвать после того, как узнали о возможных проблемах с отводом влаги (и плесенью) в будущем. Затем мы переключились на распыляемую пену с закрытыми порами, цены на которую довольно стандартны в зависимости от площади.

Встроенная деревянная мебель – 7 тысяч долларов (2 тысячи долларов на материалы, 5 тысяч долларов на работу)

Кровать-платформа, изготовленные на заказ прозрачные перила, складная кухонная стойка/стол, дверцы шкафа

У нас было представление о том, что мы хотели сделать сделать для каждого из них, и между тем, как Эстер нарисовала несколько основных эскизов и размеров, а я предоставил несколько справочных изображений, мы смогли сделать это относительно дешево (на мой взгляд). Я думаю, что если бы мы наняли хорошего столяра по мебели, мы бы сделали гораздо более законченные версии того, что мы получили, но это стоило бы нам намного больше.

Дровяная плита — 5 тысяч долларов (3 тысячи долларов за работу, 2 тысячи долларов за материалы)

Дровяная печь, дымоход, плита

Стоимость дровяной печи варьируется в довольно широком диапазоне, поэтому все зависит от того, насколько изысканно вы хотите получить. Некоторые дровяные печи лучше подходят для небольших помещений, и вы можете разместить их близко к стенам, а также к трубопроводу… сверьтесь со строительными нормами и правилами вашей модели.

Одна из проблем с А-образными рамами заключается в том, что наклон линии крыши часто бывает круче, чем у любого корпуса для трубы, который вы можете найти в продаже, поэтому во многих случаях вам нужно будет изготовить деталь, изготовленную по индивидуальному заказу. Кроме того, то, что вы решите использовать в качестве теплозащиты пола или задней стены, также повлияет на стоимость проекта. Мы хотели бы обложить это плиткой, но нам нужно было слишком быстро переезжать за плиткой, так как приближалась зима, поэтому мы использовали специальную доску для дровяной печи.

10 Что нужно и чего нельзя делать при строительстве собственного каркасного дома:

Делать:

• Наймите архитектора или инженера, чтобы он начертил идеальную конструкцию и составил планы для каркасников, плотников, электриков и сантехников.
• Если вы покупаете землю, запланируйте деньги на подготовку участка. Все, от расчистки и прокладки подъездной дорожки до перенаправления дренажа от строительной площадки к колодцу и септику, не говоря уже о подведении электричества к строительной площадке. Это значительные затраты, которые часто упускают из виду.
• Получите несколько оценок для вашей сборки. Встречайтесь с несколькими строителями, проводите исследования и ищите отзывы.
• Планируйте потратить на 10-25% больше денег и времени, чем вы ожидаете (это если вам повезет… ха-ха) Что-то пойдет не так, строители исчезнут, работа займет больше времени, чем предполагалось… многое может случиться.
• Убедитесь, что вы получили надлежащее разрешение от города или обратитесь за помощью к своему строителю, и обязательно организуйте проверки на каждом этапе строительства. Здесь можно сжечь много времени, если вы не планируете заранее, и тогда ваши строители исчезнут, если будет слишком много времени простоя.

Не надо:

• Наймите самого дешевого строителя, которого сможете найти
• Старайтесь избегать нескольких строителей, которым приходится начинать с того места, где остановился другой. Это будет стоить больше денег и времени
• Попробуй построить свою хижину, если не очень умеешь. Это сложнее, чем кажется, и в нем так много специальных знаний о коде, что вы не можете просто с ним справиться.
• Не пытайтесь быть генеральным подрядчиком… если только у вас нет много свободного времени, но, вероятно, это не стоит денег, которые вы бы сэкономили
• Не покупайте дешевую изоляцию… подумайте о пенопласте или минеральной вате. Пена укрепит конструкцию, и у вас будет гораздо меньше забот или проблем с влажностью, не говоря уже о том, насколько она будет воздухонепроницаемой, что сохранит прохладу летом и тепло зимой.

Опубликовано 07.04.2021

a-framecabinsDIYQ&Anew yorkcatskillsinterviewКак построить

Последний

Norse Projects впервые представляет технологичную обувь

Nike Forward — более экологичный способ производства одежды

Ищете уникальный отдых в глэмпинге? Попробуйте Мексику

Лучшая походная посуда для вкусных блюд в кемпинге

Проверенное и верное руководство по растворимому кофе для кемпинга

10 обновлений снаряжения, которые сделают осенний кемпинг еще лучше

Статьи по теме

Другие статьи

Готовая рама, предварительно вырезанная строительная рама

Получите READY-FRAME

^® и сделайте все правильно с первого раза.

Он более эффективен при меньшем количестве отходов, что делает рабочую площадку чище и безопаснее.

READY-FRAME ^® — это готовый набор для изготовления каркасов, который делает его лучше, быстрее, безопаснее и экологичнее. Вы даете нам свои планы, и мы вырезаем все, что вам нужно, именно так, как вам нужно. Система READY-FRAME ^® поставляется с нашего стороннего производственного предприятия Smart Bundled ^® , компактная, предварительно нарезанная и маркированная — готовая для сборки вашими рамщиками на строительной площадке.

Независимый пример использования KB Home

12 домов — в среднем 2 237 кв. футов.

(6) READY-FRAME ^® Дома

На 39% больше кв. футов в час в раме.

(6) Каркасные дома

Еще от 1 до 3 вывозов мусорных контейнеров на каждую рабочую площадку.

Узнать больше

Независимый пример с KB Home

12 домов — в среднем 2 237 кв. футов.

(6) READY-FRAME ^® Дома

На 39% больше кв. футов в час в раме.

(6) Каркасные дома

Еще от 1 до 3 вывозов мусорных контейнеров на каждую рабочую площадку.

Подробнее

Меньше риска. Меньше труда. Меньше отходов.

Гарантируем взлет

С помощью READY-FRAME ^® ваш план проходит через весь проект BFS для оптимизации использования материалов и выявления потенциальных ошибок плана, которые могут привести к неправильному использованию материалов и потерям. Ваш взлет гарантирован!

Сборка на 20 % быстрее с той же бригадой

READY-FRAME ^® Эффективность позволяет оптимизировать сборку на 20 % быстрее, чем сборка каркасной конструкции с той же бригадой. Результаты могут различаться в зависимости от рынка. Постройте больше домов за меньшее время.

Создавайте экологичнее, чище и безопаснее

READY-FRAME ^® точные предварительно нарезанные, промаркированные пакеты означают меньше разрезов и меньше отходов, что приводит к снижению платы за утилизацию. READY-FRAME ^® обеспечивает организованную, безопасную и чистую рабочую площадку. Вы получаете именно то, что вам нужно!

«READY-FRAME ^® быстрее и эффективнее —
выигрывают все.»

— Марк Лалиберте, президент, Инструкция по строительству

A READY-FRAME

^® Практический пример

Две рабочие площадки — один и тот же план этажа.

Традиционное обрамление

• Готово за 11 дней
• 6 рамок
• Неудачная первая проверка.

READY-FRAME ^®

• Готово за 5 дней
• 4 рамки
• Пройдена первая проверка.

Узнать больше

ГОТОВАЯ РАМА

^® Практический пример

Две рабочие площадки — один и тот же план этажа.

Традиционное обрамление

• Готово за 11 дней
• 6 рамщиков
• Неудачная первая проверка.

READY-FRAME ^®

• Готово за 5 дней
• 4 рамки
• Пройдена первая проверка.

Узнать больше

Будущее лучшего строительства уже наступило

READY-FRAME

^® обеспечивает эффективность производства прямо на строительной площадке — и доказательством этого являются результаты.

• Минус рабочая сила

• Более быстрая и простая сборка

• Меньше ошибок,


  меньше рисков

• Повышенная эффективность

• Меньше отходов

77 домов за 90 дней

С ГОТОВОЙ РАМОЙ

^®

Уже доказано, что сборка с помощью READY-FRAME ^® выполняется быстрее, чем традиционное каркасное строительство при возведении одного дома за раз, но представьте экспоненциальную экономию времени при возведении десятков домов одновременно!

BFS и Ashton Woods решили воплотить эти сбережения в реальность, объединившись для создания нового тщательно спланированного сообщества Starlight Homes в Хьюстоне. Результат? 77 домов сдано за 90 дней.

77 домов за 90 дней

С READY-FRAME

^®

Уже доказано, что сборка с READY-FRAME ^® выполняется быстрее, чем традиционное каркасное строительство при возведении каркаса одного дома за раз, но представьте экспоненциальную экономию времени при возведении десятков домов. однажды!

BMC и Ashton Woods решили воплотить эти сбережения в реальность, объединившись для создания нового тщательно спланированного сообщества Starlight Homes в Хьюстоне. Результат? 77 домов сдано в 90 дней.

Запросить цену

Сколько стоит построить дом?

Давайте рассмотрим различные этапы процесса строительства дома и разберем, сколько обычно стоит каждый этап. Имейте в виду, что эти затраты могут колебаться в зависимости от спроса на землю, материалы и рабочую силу. Например, стоимость строительных материалов резко возросла во время пандемии COVID-19 из-за высокого спроса, при этом цены выросли на 5–10% только в 2021 году.

Покупка и подготовка земли (80 000 долларов США)

Чтобы построить дом, вам понадобится земля. Вам придется не только купить участок земли, но и расчистить его. Это может включать удаление деревьев и выравнивание земли.

Стоимость покупки пустого участка зависит от множества различных факторов, включая размер участка и его местоположение. По данным HomeAdvisor, средняя стоимость покупки земли составляет 76 500 долларов, а незастроенные участки в сельской местности доступны всего за 3 000 долларов. Вы также можете рассчитывать потратить от 1500 до 3000 долларов на подготовку земли, прежде чем начинать строительство.

Составление планов и получение разрешений (7 200 долларов США)

Как только вы получите землю, ваш генеральный подрядчик и субподрядчики начнут подготовку к строительству дома. Этот этап включает в себя составление архитектором поэтажных планов дома и приобретение всех необходимых разрешений.

В среднем стоимость чертежей дома составляет около 5000 долларов, но точная стоимость будет варьироваться в зависимости от того, насколько простым или сложным будет ваш дом, а также от того, какие типы разрешений на строительство и предварительные проверки вам могут понадобиться. Требования к разрешению на строительство будут различаться в зависимости от местоположения, но в среднем это будет стоить около 2200 долларов.

Подготовка и строительство фундамента (14 500 долларов США)

После того, как все подготовительные работы завершены, наконец пришло время закладывать фундамент. Приедет бригада и начнет копать место для фундамента вашего дома.

Затем зальют бетоном в зависимости от того, какой у вас будет фундамент: плитный, подпольный или цокольный. Как правило, фундамент из бетонных плит является самым дешевым, за ним следуют несколько более дорогие подвальные помещения и самый дорогой цокольный фундамент.

Какой фундамент вы выберете, зависит от вашего бюджета и предпочтений. У каждого типа есть свои плюсы и минусы, поэтому обязательно изучите их. Большинство людей не будут заинтересованы в покупке дома с проблемами фундамента.

Подготовка и строительство фундамента в среднем обойдется в 14 500 долларов.

Обрамление дома (35 000 долларов США)

Далее идет обрамление. Думайте об этом шаге как о создании скелета вашего дома. Полы будут каркасными, а затем покрыты фанерой. Стены будут обрамлены, подняты, а затем обшиты фанерой или ориентированно-стружечной плитой. Затем строятся фермы, которые будут обрамлять крышу, и размещаются поверх каркасов стен.

В целом, этот процесс будет стоить от 20 000 до 50 000 долларов, в зависимости от размера и плана этажа, в среднем около 35 000 долларов.

Установка внешних элементов (50 000 долларов США)

После возведения каркаса будут установлены все необходимые внешние элементы стен, крыши и проемов. Это означает, что на стены будет нанесена внешняя отделка в виде сайдинга, затем вставлены окна и двери, после чего будет обшита крыша – покрыта рубероидом и прибита гонтом. В общей сложности это стоит около 50 000 долларов.

Установка сантехники и электрики (52 500 долларов США)

Теперь пришло время установить все основные системы, которые заставят ваш дом гудеть от воды, воздуха и электричества. На этом этапе будут установлены водопровод и система отопления, вентиляции и кондиционирования, а электрик подключит ваш дом и подключит вас к электросети.

В настоящее время никаких приборов добавляться не будет; этот шаг касается установки всех закулисных вещей, таких как трубы и воздуховоды. Средняя стоимость установки основной системы составляет около 52 500 долларов США.

Добавление внутренней отделки (112 500 долларов США)

Далее идет внутренняя отделка. Это включает в себя добавление изоляции, гипсокартона, полов, межкомнатных дверей и всех основных компонентов, которые превратят недавно построенную структуру в пригодный для жизни дом. Будут установлены шкафы и столешницы, покрашены стены и подключена бытовая техника.

Это может быть одной из самых дорогих частей процесса строительства дома, и точная стоимость будет зависеть от ваших личных предпочтений. В среднем внутренняя отделка будет стоить около 112 500 долларов, хотя она может стоить намного больше, если у вас дорогой вкус. Как только этот шаг будет завершен, строительство вашего дома будет практически завершено.

Завершение дополнений (20 000 долларов США)

Последний шаг включает в себя любые другие дополнения, которые вы хотите сделать к своей собственности, включая любые наружные конструкции, такие как терраса или патио, подъездная дорожка или любой ландшафтный дизайн. Эти проекты могут быть завершены в середине процесса строительства дома в сочетании с некоторыми из шагов, перечисленных выше. Конечно, любые дополнения к вашему дому также добавят к общей стоимости проекта. Например, установка ограждения вокруг вашего двора будет стоить от 2000 до 5000 долларов, а мощение подъездной дороги — около 6600 долларов.

Когда все будет готово, рабочие места будут убраны, а все необходимые проверки завершены. Это может стоить около 20 000 долларов.

Другие соображения по строительству дома

Имейте в виду, что все эти затраты на строительство являются средними, поэтому, когда вы планируете свой бюджет на строительство, вы должны позаботиться о том, чтобы провести исследование и получить сметы для всех работ, которые будут выполняться. необходимо сделать, чтобы построить свой дом.

Стоимость строительства также может сильно колебаться в зависимости от наличия материалов. С более точными котировками вы можете выяснить, сколько дома вы можете себе позволить, и какой может быть конечная площадь в квадратных футах.

Кроме того, когда у вас есть общий бюджет, как правило, неплохо дать себе немного места для маневра с небольшими дополнительными деньгами на случай, если что-то в конечном итоге будет стоить больше, чем вы изначально предполагали.

Строительство каркасной стены небольшого дома | Как обрамить стену » вики полезно Два на четыре Конструкционная древесина | Угловые стойки для стен

Сборка стен

Ознакомьтесь с этой новой книгой !

Для сборки стен деревянного домостроения два на четыре 9Обычно используется конструкционная древесина типа 0039, особенно для одноэтажных зданий, где стены не должны выдерживать нагрузку вышележащих этажей. Принцип возведения этих деревянно-каркасных конструкций быстрый. Благодаря благоприятному весу конструкций нет необходимости в тяжелой подъемной технике. Всю работу можно выполнить силами человека. Если фундамент и конструкция пола готовы, можно приступать к сборке отдельных стен.

Рекомендуется сначала вырезать и подготовить все компоненты. Массивная деревянная доска может обеспечить ровную поверхность для сборки отдельных частей стены в соответствии с проектной документацией здания. Готовые стены возводятся и крепятся к полу; затем они свинчиваются вместе. Это делается до тех пор, пока не будут завершены все стены первого этажа.

Процесс крепления отдельных стен к фундаменту.

1. настенные стойки
2. распорка
3. временная опора (распорка)
4. фундаментные стойки
5. планка (распорка)
6. комбинированные балки
7. половая доска
8. лестница
9. верхняя пластина
10. кувыркаться

Структура стены состоит из нескольких стеновых компонентов, среди основных из которых – горизонтальные плиты, вертикальные стойки, внутренний настил, распорки, воздухопроницаемая мембрана, удерживающая внутреннюю влагу от других слоев изоляции, теплоизоляция, защищающая внутреннюю среду, обшивка, которая также действует как распорка, рейки, защищающие различные слои стены, экран от дождя, предотвращающий просачивание влаги извне в стену, наружная облицовка от воздействия погодных условий и установок.

Соберите первую стену на основании и закрепите ее. Сбалансируйте стену, чтобы она идеально подошла, используя временные доски, прибитые гвоздями. Примените тот же метод к следующей стене; отбалансировав его, прикрепите к конструкции пола и первой стене. Снова примените тот же метод к остальным стенам. Продолжайте добавлять временные распорки в процессе работы; это делает незаконченную конструкцию более прочной и удерживает ее на месте. Когда все стены возведены, можно установить окончательные распорки, чтобы удалить все временные конструкции.

Угловой каркас / Несколько стоек

Существует множество способов соединения двух стен в углу. Если соединение должно быть максимально прочным, следует выбрать вариант с несколькими шпильками. Вы также можете использовать короткие блоки между стойками, чтобы еще больше укрепить угловые стойки. Однако, как правило, существует больше теплового моста, и требуется больше материала.

Уголки из каркасных стен типа

Ненесущие стены – Конструкция из каркасных стен

Помимо прочности соединения, контакт между двумя стенами подчеркивает устранение тепловых мостов и разделение конструкций посредством разделительного слоя – пароизоляции. Существует множество способов возведения перегородок, и для всех из них важно работать точно и следить за правильными размерами и нивелированием. В противном случае вся стена может быть непрочной и склонной к изгибу, а впоследствии возникнет риск осложнений при фиксации стеновой панели или установке дверей.

Хотите узнать больше о процессе деревянного строительства своими руками? Наше удивительное пошаговое руководство «Как построить крошечный дом» здесь для вас ! Множество иллюстраций, фотографий и руководств доступны для заказа прямо здесь.

Способы соединения перегородок:

Опора для отделки потолка

1. Блокировка, прибитая к потолочным балкам
2. потолочные балки
3. опора для гвоздей
4. плита
5. шпилька

Каркас перегородки: внутренняя стойка, прикрепленная к стойке

1. шпилька перегородки
2. нижняя пластина
3. полиэтиленовая лента
4. изоляция в помещениях
5. шпилька наружной стены

Внутренняя стойка, прикрепленная к блоку

1. Наружная стеновая стойка
2. блокировка
3. нижняя пластина
4. шпилька перегородки

Внутренняя стойка, прикрепленная после установки гипсокартона

1. Наружная стойка стены
2. внутренняя обшивка
3. шпилька перегородки
4. нижняя пластина

Крепление и изоляция

Крепление является одной из важнейших частей стеновой конструкции, предотвращающей деформацию или обрушение конструкции под действием боковых сил. Он крепится по диагонали к вертикальным несущим компонентам под идеальным углом от 45° до 60°, так как слишком острый или тупой угол сделает раскосы неэффективными. Наиболее часто используемыми типами связей являются либо диагональные блоки, изготовленные из того же материала, что и несущий каркас, либо перфорированные ветрозащитные ленты, которые укладываются поверх несущего каркаса и прибиваются к нему гвоздями или винтами. Такие обвязки из дерева наиболее распространены, например, в традиционных крышах, где предполагается заселение чердачного помещения. Кроме того, еще один тип ветровой распорки изготавливается из OSB или фанерных плит, что также помогает сделать углы здания более жесткими.

Как работает диагональная блокировка.

Еще одной важной частью стены является теплоизоляция, поддерживающая комфортную среду внутри здания вне зависимости от погоды и температуры. Сегодня используется несколько материалов: минеральный утеплитель (минеральная вата), натуральный или синтетический (пенопласт).

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт
