ТРАФАРЕТЫ И ПРИБОРЫ ДЛЯ ВЫПОЛНЕНИЯ НАДПИСЕЙ

При надписывании чертежей применяются трафареты, нормо-
графы и разные механические приборы. Для выполнения тушью букв
и цифр применяют специальные перья: чертежные, воронкообразные,
стеклянные, а также стеклянные трубки и т. д.

Описание чертежных инструментов, перьев и других прис пособ
лений, применяемых при выполнении надписей, а также способов
пользования ими изложено на следующем листе.

Выполнение надписей с помощью трафаретов, нормографоз, ме¬
ханических приборов и прочих приспособлений в некоторой степени
способствует изученчю шрифтов. Применение таких прябороэ вообще
облегчает и ускоряет выполнение надписей.

Однако применение таких приспособлений имеет ряд неудобств
и недостатков.

Главным недостатком является то, что при выполнении надпи¬
сей необходимо иметь в наличии как по размерам шрифтов, так и по

их начертаниям (для русского, грузинского, латинского,» греческого)
несколько комплектов трафаретов, нормографов и прочих приборов.
Недостатком является еще и то, что этимч приспособлениями можно
в основном пользоваться только при выполнении надписей шрифтами
крупных размеров. В практике же более частое применение имеют
шрифты малых размеров: 5; 3,5 и 2,5.

Кроме того, сама работа трафаретами, нормогра|>ами и прочими
приборами требует приобретения определенных навыков и система¬
тического упражнения.

Изучающим черчение и, в частности, стандартные шрифты зат
руднительно иметь соответствующие наборы нужных приспособлений.
Это могут иметь, и то не всегда, учебные заведения, конструктор¬
ские бюро, проектирующие организации и т. п.

Эти приборы и механические приспособления изготовляются сог¬

ласно стандартным размерам. Поэтому невозможно пользоваться при¬
борами, если приходится отступать от ширины букв или цифр при
малых размерах места для надписи.

Но основным является то, что шрифт для надписей на черте¬
жах относится к группе рукописных шрифтов, т. е. при выполнении
надписей буквы и цифры не строятся, а пишутся.

Поэтому изучающие черчение должны обратить
серьезное внимание на приобретение навыков в вы¬
полнении надписей стандартным шрифтом непосред¬
ственно рукой, без использования для этого специ¬
альных сложных приспособлений и приборов. Надо на¬
учиться писать быстро и ясно, но ясность связана с соблюдением

конструкций и размеров букв и цгфр.

Вместе с тем все, что действительно облегчает и механизирует

труд при выполнении надписей, должно применяться.

Надо сочетать умение быстро и четко писать с применением
приспособлений с тем, чтобы максимально ускорять процесс работы.
Некоторые простейшие приспособления дня выполнения надписей
как шаблоны и т. д. можно изготовить самому (см. листы №№ 6 7—71).

Для приобретения навыкоз в хорошем исполнении надписей не¬
обходима систематическая тренировка, при которой следует строго
придерживаться очертаний букв, приведенных в стандарте, сохраняя
пропорции их элементов и последовательность приемов начертания.

Целлулоидные трафареты (порнографы)

Целлулоидные трафареты (нормографы) изготовляются из листо¬
вого целлулоида толщиной 0,8—1,2 мм путем выштамповывання пла¬
стинок в форме прямоугольников с вырезами в виде параллело¬
граммов или с вырезами, соответствующими начертаниям
элементов букв и цифр.

Вырезы в трафаретах выполняются по буквам и цифрам требу¬
емого размера.

Трафареты изготовляются с вырезами для всех размеров согла¬
сно ГОСТ 3454-52. При этом вырезы, соответствующие начертаниям

_ 29 _

элементов букв (цифр) для различных алфавитов, выполняются в
отдельности.

В настоящее время выпускаются трафареты, имеющие вырезы,
соответствующие начертаниям элементов букв русского и латинского
алфавитов и арабских цифр.

Трафареты с вырезами в виде параллелограммов можно приме¬
нять для всех алфавитов.

Для того, чтобы во время пользования нормографными перьями
по трафарету тушь не подтекала под ним, к трафаретам приклеи¬
вают с нижней стороны вдоль длинных ребер узкие полосы. Благодаря
этому, трафарет во время работы по нему не соприкасается своей ра¬
бочей частью (вырезами) с бумагой (калькой) (см. фиг. 1 и 2).

Фиг. 1. Трафарет с вырезами в виде параллелограммов

Если требуется только нанести сетку, т. е. разметить места для
букв с определенными размерами и наклоном в 75° к основанию
строки, пользуются трафаретами с вырезами в виде параллелограммов.

В том месте, где на чертеже надо нанести надпись, предвари¬
тельно проводят каргндашом (Н) тонкие линии. На эти линии нак¬
ладывают соответствующий трафарет (по размеру шрифта) и в про¬
резах трафарета остро очинённым карандашом обводят контуры про¬
резов, т. е. вычерчивают параллелограммы или при определенном на¬
выке по прорезам не метают очертания требуемых букв.

Ео время работы трафарет прижимают одной рукой к чертежу,
а другой по нему вписывают нужные слова (числа). После этого, уда¬
лив трафарет, намеченные буквы (цифры) обводят тушью стеклянными
трубочками, специальными перьями или другими приборами для пись¬
ма тушью.

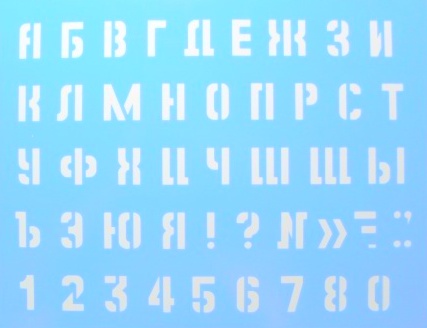

Фиг. 2. Трафареты с вырезами, соответствующими
начертанию букв и цифр

Если требуется надпись на чертеже выполнить непосредственно
тушью нормографными перьями, трубками или другими инструментами
без всякой разметки букв (цифр), то тогда пользуются трафаретами
с вырезами, соответствующими начертаниям элементов букв и цифр

При приобретении определенного навыка с помощью таких тра¬

фаретов можно быстро и красиво наносить надписи, строго выполняя
все требования стандарта для шрифтов.

Фиг. 3. Трафарет универсального тина

С помощью таких трафаретов на чертеже дается возможность
постепенно собирать каждую букву (цифру) из отдельных частей пу¬
тем непосредственной обводки тушью по вырезам в трафарете нормо¬
графными перьями, трубками и другими приборами без предваритель¬
ной их разметки в местах надписи.

Фиг. 4. Транспарант—„сетка»; применение

При копировке чертежей на кальку заранее заготовляют на плот¬
ной чертежной бумаге т. н. „сетку» для наиболее употребительных
размеров шрифтов. В тех местах, где нужно выполнить надпись
требуемым размером шрифта, под кальку подісладывают соответству¬
ющую „сетку»— транспарант. Просвечивая через кальку, транспарант
избавляет копировщика от разметки вспомогательной сетки, для на¬
несения надписей. Этот же способ удобно применять при выполнении
на кальке надписей в угловом штампе, в спецификации и других
наиболее часто встречающихся надписей, для которых также заранее
заготовляют „сетку» с нанесенными на ней контурами букв и цифр
требуемых надписей.

Фиг. 5. Примеры применения трафарета и специального
прибора для исполнения надписей на чертежах

На фиг. 5 слева показан пример выполнения надписи по трафа¬

рету (нормографу), а справа—по специальному прибору, основанному
на принципе пантографа. Этот прибор дает возможность выполнять
на чертеже буквы и цифры по начертаниям, соответствующим вырезам
в трафарете, не накладывая трафарет непосредственно на место, где
наносится надпись.

При перемещении штифтика прибора с помощью рычажков в выре¬
зах трафарета, содержащего все буквы алфавита и цифры, перо или
карандаш в точности повторяет и наносит на чертеж начертание дан¬
ной буквы или цифры. Описанный прибор по сложности конструкции
и неудобству пользования им не находит широкого применения.

Трафареты буквы \ цифры. Изготовление трафаретов с любым шрифтом

Трафареты во все времена использовались для четкости передачи изображения. Трафареты букв и цифр находят широкое применение в повседневной и профессиональной деятельности. Например, они активно используются при нанесении буквенно-цифровых обозначений на тенты/кузова грузовых машин, маркировке специальными метками вагонов и тары, номеров и названий плавсредств.
Алфавит, календарь, стенды, плакаты сделать намного легче и качественнее с помощью трафаретов букв и цифр.
Диапазон применения буквенно-цифровых  трафаретов очень широк.  Буквенные и цифровые трафареты применяются для:
— нанесения номеров на склады и гаражи;
— разметки парковочных мест;
— нанесения номеров этажей и квартир;
— маркировка посылок;
— оформления праздников;
— указания номеров домов, подъездов или почтовых ящиков;
— обучения детей азбуке или цифрам и т. д.
Также цифровые и буквенные трафареты используют в профессиональных целях: для рекламы на асфальте и стенах, нанесении маркировок на различные объекты и изделия.
 Помимо быстрого изготовления трафаретов на заказ, также мы предоставляем возможность приобрести уже готовые шаблоны трафаретов, такие как:  набор трафаретов цифр от 0 до 9;алфавитные наборы трафаретов русских (украинских) и английских букв.
В студии BestPopArt можно заказать комплект буквенно-цифровых трафаретов самого оригинального шрифта или стандартного под ГОСТ, а также выполнить трафарет на любом языке, с любой высотой символа.
Наши профессионалы изготовят трафарет любой сложности под заказ в кратчайшие сроки.
У нас вы сможете купить, как отдельные цифры и буквы, так и полные наборы в любом размере символа.
 При заказе целого комплекта трафаретов букв и цифр мы можем предложить вам более выгодные условия и индивидуальный подход. Стоимость наших трафаретов варьируется от сложности заказанного трафарета. У нас также  приветствуется гибкая система скидок для каждого клиента.

Трафарет шрифтов букв и цифр (размер букв:10,15,20мм,размер цифр15,25мм), набор 5 шт., 28159,740072,223195

Трафарет букв и цифр (размер букв:10,15,20мм,размер цифр15,25мм), набор 5 шт., 28159,740072,223195

Набор трафаретов букв и цифр. Незаменим для оформительских работ: подготовки плакатов, стенгазет и т.д. далее ЧитатьСвернуть   Читать далее

Размеры:    30,00 см x 0,10 см x 20,00 см
Код:    1216346
В базе:    Набор трафаретов букв и цифр 5 шт. (размер букв:10,15,20мм, размер цифр: 15, 25мм), 28159, ш/к740

Базовая единица шт

ГОСТ 2930-62 Приборы измерительные.

Шрифты и знаки (с Изменениями N 1, 2)

II. ОБЩИЕ ТРЕБОВАНИЯ

2. Размеры, методы построения и начертания шрифтов и знаков должны соответствовать требованиям настоящего стандарта.

3. Допускается применение букв и цифр с размерами, не соответствующими табл.1-6. Размеры указанных букв и цифр в сторону увеличения могут быть получены путем пропорционального увеличения размеров шрифта высотой 10 мм с таким расчетом, чтобы размеры по высоте соответствовали числам ряда Ra 10 по ГОСТ 6636-69, а в сторону уменьшения (с целью получения шрифтов с размерами по высоте менее 1 мм) — путем пропорционального уменьшения в 10 раз размеров шрифтов, приведенных в табл.1-6.

4. Допускаемые отклонения на габаритные размеры и толщину обводки шрифтов и знаков должны соответствовать:

для размеров до 2 мм

±15%,

для размеров св. 2 мм

±10%.

5. Рядом стоящие цифры и буквы одного номинального размера могут различаться по габаритным размерам и толщине обводки:

для размеров до 1,5 мм — не более чем на 10%,

для размеров св. 1,5 до 8 мм — не более чем на 6%,

для размеров св. 8 мм — не более чем на 4%.

6. Смещение букв и цифр по вертикали относительно первой буквы в строке допускается:

для толщины обводки до 0,3 мм — не более чем на ,

для толщины обводки св. 0,3 до 1 мм — не более чем на ,

для толщины обводки св. 1 мм — не более чем на ,

где — толщина обводки шрифтов, равная (см. табл.1-5

).

7. Допускается округление острых углов букв, цифр и знаков радиусом, равным половине толщины обводки, кроме знаков, имеющих острый угол, в которых радиус скругления должен быть не более 0,1 мм.

8. Для надписей, выполненных шрифтами разной высоты, следует большую букву (цифру) выполнять шрифтом, превышающим в полтора раза меньшую букву (цифру).

Толщина обводки шрифтов должна быть одинаковой независимо от величины буквы (цифры):

Примечание. Если размер не соответствует указанному в настоящем стандарте размеру , следует размер округлять до ближайшего меньшего или большего значения .

9. Расположение букв и цифр в дробных сочетаниях («об/мин», «»), знаков (градус «» минута «», секунда «») должно соответствовать приведенному построению:

10. В сочетаниях букв ТФ, УА, УД, ЛУ, РА, РЛ, ГЭ, ТЗ, УЛ, ДЪ, ЗЬ, а также цифр 67, 72, 76, 78 и 87 кажущееся увеличение промежутков необходимо скрадывать уменьшением размера для букв и для цифр, указанных в табл.1, 2 и 3, на . В сочетаниях букв ГА, ГЛ, ГД, РД, ТД, ЬТ, а также цифр 74 и 24 промежутки и делать не следует.

11. Расстояние от букв и цифр до точек и запятых выбирать соответственно по размеру (табл.1, 2 и 3). В сочетаниях с буквами Г, Т, Р и цифрой 7 это расстояние выбирать по размеру .

12. Расстояние между знаками, знаками и буквами (цифрами), исключая знаки точка «.» и запятая «,», устанавливается равным толщине обводки знаков.

13. Расстояние между строками устанавливается равным половине высоты шрифта прописной буквы в надписи, причем нижние отростки букв Д, Ц и Щ должны быть выполнены за счет промежутков между строками.

Допускается расстояние между строками выбирать по конструктивным соображениям.

14. Допускается выполнение шрифтов контурными линиями толщиной 0,1 мм для шрифтов высотой до 10 мм и 0,1 толщины обводки для шрифтов высотой свыше 10 мм.

Примечание. — толщина обводки шрифтов, равная (см. табл.1-5).

15. Расположение показателей степени и индексов относительно основания и их размеры должны соответствовать приведенному построению:

Примечание. Если размер не соответствует указанному в настоящем стандарте размеру , следует размер округлять до ближайшего меньшего или большего значения .

16. Буквы, цифры и знаки в надписях, наносимых краской с помощью трафарета, могут иметь перемычки, обусловливаемые конструкцией трафарета, но с соблюдением общего очертания букв, цифр, знаков.

Надписи, наносимые на шкалы приборов, должны быть без перемычек.

Для надписей, изготовляемых фотохимическим способом, допускается применение типографских шрифтов по ГОСТ 3489.1-71-ГОСТ 3489.32-71, ГОСТ 3489.33-72-ГОСТ 3489.38-72.

17. Профиль гравировки должен выполняться:

Глубина гравировки

а) при толщине обводки 1 мм

б) при толщине обводки 1 мм


в) глубина гравировки знака

равна 0,3-0,5 мм

г) при профиле выпуклого шрифта и толщине обводки 1 мм

д) при профиле выпуклого шрифта и толщине обводки 1 мм


Примечание. — толщина обводки шрифтов и знаков, равная (см. табл.1-27).

(Измененная редакция, Изм. N 2).

Чертежный шрифт | Мастерская Чертежника

Надпись букв чертёжного шрифта устанавливается стандартом. Стандарт определяет высоту и ширину букв и цифр, толщину линий нанесения, расстояние между символами, словами и строчками. Шрифт может быть как с наклоном (около 75°), так и без наклона. ГОСТ устанавливает следующие разме­ры шрифта: 1,8 (не рекомендуется, но допускается) 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. За размер (h) шрифта принимается значение, которое определяет высоту прописных (заглавных) букв в миллиметрах. Высота буквы измеряется перпендикулярно к основанию строки. Нижние элементы букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счёт промежутков между строками.

Толщину (d) линии шрифта определяют в зависимости от выбранной высоты шрифта. Она равна 0,1 h. Ширину (д) буквы выбирают 0,6 h или 6 d. Ширина букв А, Д Ж, М, Ф, X, Ц, Щ, Ъ, Ы, Ю больше этой величины на 1 или 2d (включая нижние и верхние элементы), а ширина букв Г, 3,С меньше на d. Высота строчных букв соответствует высоте следующего меньшего размера шрифта. Верхние и нижние элементы строчных букв выполняются за счёт расстояний между строками и выходят за строку на 3d. Ширина большинства букв равна 5d, ширина букв а, м, ц, ъ равна 6d; букв ж, т, ф, щ, ы, ю — 7d; а букв з, с — 4d. Расстояние между нижними линейками строк берут равным 1,7 h или 17d. Расстояние между буквами и цифрами в словах принимают равным 0,2 h или 2d, между словами и числами-0,6 h или 6 d. Все надписи на чертежах наносятся от руки или на копьютере с наклоном букв и цифр к основанию строки 75°.

Чтобы научиться провильно писать чертёжным шрифтом, вначале для каждой буквы чертят сетку с ячейками, имеющими форму параллелограмма с основанием и высотой, равной h/7 и углом при основании около 75 град. После овладевания навыками написания букв и цифр можно проводить только верхнюю линию строки. Контуры букв намечают тонкими линиями, убедившись, что буквы написаны правильно, обводят их мягким карандашом.

Для букв Г,Д, И,. И, Л, М, П, Т, X, Ц, Ш, Щ, можно провести только две вспомогательные линии на расстояний, равняющемся их высоте h. Для букв Б, В, Е, Н, Р, У, Ч, Ъ, Ы,Ь, Я между двумя горизонтальными линиями следует включить посредине ещё одну по которой выполняют средние их элементы. А для буки 3, О, Ф, Ю проводят четыре линии, где средние линии указывают границы округлений.

Заголовки и обозначения в основной надписи, на поле чертежа допускается писать без наклона. Для быстрого выполнения надписей чертёжным шрифтом иногда используют трафареты.



Характеристика шрифтов — Энциклопедия по машиностроению XXL



из «Надписи на чертежах Издание 6 »

ГОСТ 2.304—68 установил чертежные шрифты для надписей на чертежах и других технических документах всех отраслей промышленности и строительства. На рис. 6—12 показана форма прописных и строчных букв трех алфавитов (русского, латинского и греческого), арабских и римских цифр. [c.15]
Шрифт с наклоном. Наклон букв и цифр к основанию строки должен быть около 75°. Такой наклон шрифта принят для некоторого контраста с линиями чертежа, большинство которых имеет горизонтальное и вертикальное направления. В этом случае надписи на чертеже четко выделяются и их легко прочесть. Кроме того, по характеру исполнения наклонный шрифт соответствует обычной манере письма и в рукописных шрифтах легче достигнуть одинакового наклона букв и цифр, чем их строгой вертикальности. [c.15]
Для ускорения выполнения надписей при оформлении технической документации можно применять трафареты и шаблоны. В то же время начинающим чертежникам и учащимся учебных заведений пользоваться такими шаблонами не рекомендуется, так как при этом получаются застывшие буквы и цифры. Время, затраченное начинающими на построение упрощенных вспомогательных сеток для надписей, в дальнейшем окупится приобретением навыков быстрого и качественного выполнения надписей от руки, на глаз, так называемой скорописью. [c.15]
равный 75 , можно построить с помощью рейсшины и двух чертежных угольников — одного с углом 30° и другого с углом 45° (рис. 13, 5), которые при прикладывании один к другому в сумме дают угол 75°, или с помощью транспортира. Угол, приблизительно равный 75°, можно получить построением уклона 1 4, что соответствует наклону гипотенузы прямоугольного треугольника, горизонтальный катет которого равен единице, а вертикальный — четырем единицам (рис. 13, г). Этот же угол при некотором навыке можно построить от руки на глаз. [c.23]
Шрифт без наклона (вертикальный, прямой). Наименования, заголовки, обозначения на титульных листах конструкторских документов, в основной надписи и на поле чертежа допускается писать шрифтом без наклона, но с сохранением установленных соотношений размеров и формы знаков чертежного шрифта. [c.23]
Применение прямого шрифта греческого алфавита на графических и текстовых документах стандартом не допускается. [c.23]
Размеры шрифтов. На чертежах в зависимости от их назначения, содержания и масштаба применяют шрифты различных размеров. Размер шрифта определяется высотой h прописных букв в миллиметрах, являющейся основной характеристикой чертежных шрифтов. Высота цифр должна быть равна высоте прописных букв данного (или выбранного) размера шрифта. [c.23]
Стандартом установлено девять размеров шрифтов 2,5 3,5 5 7 10 14 20 28 40. Шрифт размера 2,5 используется только для прописных букв и цифр. Каждый предшествующий размер шрифта составляет %/i последующего большего. [c.23]
Для руководства при выполнении надписей в табл. 1 приведены соотношения между высотой и остальными размерами букв русского алфавита и арабских цифр, а также их числовые значения (в миллиметрах) для шрифтов шести размеров от 2,5 до 14, к ак наиболее употребительных. Предельные отклонения размёров букв и цифр составляют 0,5 мм. Высота букв и цифр на чертежах, выполненных тушью, должна быть не менее 2,5 мм, а на чертежах, выполненных карандашом, — не менее 3,5 мм. [c.23]
Ширина букв и цифр. Прописные и строчные буквы русского и латинского алфавита, арабские и римские цифры разделяются в стандарте по построению на. основной и широкий шрифты. Буквы греческого алфавита выполняют только основным шрифтом. [c.26]
Основной шрифт применяется для выполнения надписей на всех графических и текстовых документах. Широким шрифтом пользуются в тех случаях, когда для выполнения надписей, содержащих несколько слов, необходимо заполнить всю строку, а также с целью более четкого их изображения. Применением широких букв (и цифр) с нормальными промежутками между ними успешно решается эта задача (например, для выполнения надписей на наглядных пособиях, таблицах, диаграммах, графиках, демонстрационных чертежах, титульных листах и т. п.). [c.26]
Общее для всех шрифтов состоит в том, что буквы и цифры можно заключить внутри параллелограммов (для наклонного шрифта) или внутри прямоугольников (для шри( а без наклона). Ширину букв и цифр считают по основанию параллелограмма (или прямоугольника), в который они могут быть вписаны. [c.26]
Прописные и строчные буквы русского алфавита (см. рис. 6 и 7) по ширине можно подразделить на нормальные, расширенные и широкие. К расширенным относятся две прописные буквы А, М и одна строчная м. К широким относятся семь прописных букв Д, Ж, Ф, Ш, Щ, Ы, Ю м семь строчных ж, т, ф, ш, ш,, ы, ю. Все остальные прописные и строчные буквы относятся к нормальным. [c.26]
Для широкого шри яа ширина нормальных прописных букв русского алфавита принят %/г, ширина расширенных прописных букв (Л, М) — %/г, ширина прописных букв (Д, Ж, Ф, Ш, Щ, Ы, Ю) принята равной высоте шрифта й. Ширина нормальных строчных букв составляет %/г, ширина расширенной строчной буквы м — %/г, ширина широких строчных букв (ж, т, ф, ш, щ, ы, ю) — %/г. [c.28]
Ширина арабских цифр (кроме цифры 1) принята для основного шрифта такой же, как и для нормальных прописных букв русского алфавита — а для широкого шрифта — %/г. Ширина цифры 1 для основного и широкого шрифтов равна /у/г (см. рис. 8). [c.28]
Нижние и боковые отростки букв Д, Ц, Щ, Ъ, цифры 4 и верхний знак буквы Й выполняют за счет промежутков между строками и знаками (буквами и цифрами). [c.28]
В основном шрифте латинского алфавита различают три узкие строчные буквы / (и), / (йот), I (эль), равные по ширине V,/г, две широкие т (эм), ю (дубль-ве) шириной остальные (21) буквы — нормальные с шириной /,/г. [c.28]
В широком шрифте латинского алфавита различают пять узких строчных букв, из них две —/ (эф), I (тэ), равные по ширине /у/г, а три буквы I (и), / (йот), I (эль), равные /7/1, две широкие т (эм), ш (дубль-ве), равные Н остальные 19 строчных букв — нормаль 5ые с шириной %/г. [c.28]
Ширина прописных и строчных букв греческого алфавита (см. рис. И) показана на вспомогательной сетке, где можно уяснить соотношение их конструктивных элементов. Отметим, что буквы греческого алфавита на основной и широкий шрифты стандартом не подразделяются. [c.28]
Толщина обводки букв и цифр. Для надписей толщина линий обводки букв и цифр (5- 51 = кП- ЫЩ должна быть одинакова. Ее принимают от кП до /г/10. [c.28]

Вернуться к основной статье

Буквы для черчения. Чертежный шрифт. Алфавит. Правила написания прописных букв и цыфр

Шрифт (от нем. Schrift) — это рисунок, начертание букв ка кого-либо алфавита, цифр и знаков.

Шрифты чертежные (ГОСТ 2.304-81) предназначены для выполнения надписей, начертания условных знаков и размерных чисел на чертежах. Для выполнения надписей в черчении используют ГОСТ. ГОСТ устанавливает номера чертежных шрифтов (1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40) русского, латинского и других алфавитов.

Первый стандарт «Шрифты для надписей» был разработан и утвержден в 1919 г.

Номер шрифта соответствует высоте (h) прописной буквы. Например, шрифт № 5 имеет высоту прописной буквы, равную 5 мм.

Высота буквы измеряется перпендикулярно к основанию строки. Шрифт выполняется с наклоном в 75° (ГОСТом допуска­ется выполнять надписи чертежным шрифтом без наклона).

Для удобства написания букв чертежного шрифта выстраи­вают вспомогательную сетку (рис. 35), которую выполняют сле­дующим образом. Проводят нижнюю и верхнюю линии строки, расстояние между которыми равно высоте прописной буквы. От­кладывают на нижней линии строки ширину букв и расстояние между ними (табл. 3).

Используя углы 45° и 30° угольников, строят наклон букв в строке, равный 75°.

Рассмотрите начертание букв чертежного шрифта (рис. 35— 37). Они различаются наличием горизонтальных, вертикальных, наклонных линий и закруглений, шириной и высотой. На рисун­ках показана (стрелками) последовательность начертания каж­дой буквы.

Рис. 35. Начертание прописных букв, состоящих из горизонтальных и вертикальных элементов, и построение вспомогательной сетки

рис. 36. Начертание прописных букв, состоящих из горизонтальных, вертикальных и наклонных элементов

Рис. 37. Начертание прописных букв, состоящих из прямолинейных и криволинейных элементов

Рис. 38. Начертание строчных букв, отличающихся от начертания прописных букв

Как вы, наверное, уже заметили, начертания многих строчных и прописных букв не отличаются между собой, например К — к, О — о и др. Начертание некоторых строчных букв отличается от начертания прописных (рис. 38).

При выполнении надписей следует учитывать, что нижние элементы прописных букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет расстояния между строк.

3. Размеры букв чертежного шрифта

Несмотря на то что расстояние между буквами определено стандартом, оно должно изменяться в зависимости от того, какое начертание имеют рядом стоящие буквы. Например, в слове РАБОТА (рис. 39, а) расстоянием между буквой P и A, T и А необходимо пренебречь (т. е. расстояние должно быть равно ну­лю), поскольку их начертание зрительно создает достаточный межбуквенный просвет. По этой же причине стандартное рас­стояние между буквами Б и О, 0 и T следует сократить вполови­ну. Если такими условиями пренебречь, то буквы в слове будут как бы рассыпаться (рис. 39, б).



Рис. 39. Учет межбуквенного просвета при написании слов: а — пра­вильно; б — неправильно



Рис. 40. Цифры и знаки

Начертание цифр и знаков показано на рисунке 40. (При выполнении чертежей выбирайте высоту шрифта не ме­нее 3,5 мм.)

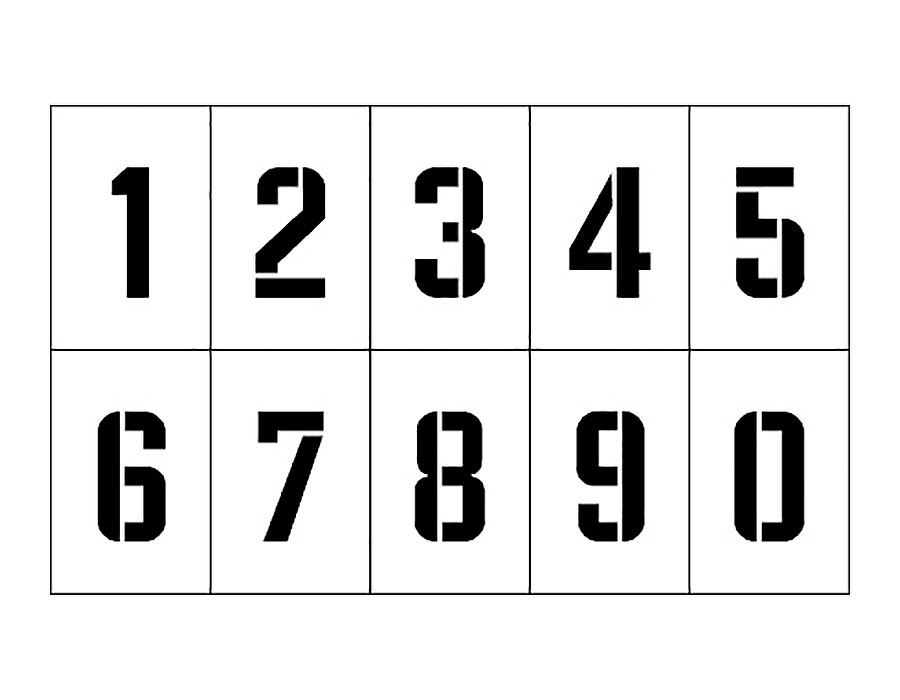

LASERCUT4 | статья — Лазерная резка трафаретов букв или цифр

В этой статье мы сосредоточимся на трафаретах для текста и шрифтов, рассмотрим различные варианты использования и возможности использования букв и цифр и дадим несколько советов по быстрой и правильной работе с цифрами и буквами.

Наборы букв и / или чисел используются для маркировки продуктов, упаковки, различных поверхностей, таких как стены, полы, тротуары и т. Д. Используя трафареты из отдельных букв или цифр, вы можете пометить любой текст, цифру или их комбинацию.Вот несколько примеров использования трафаретов с буквами и цифрами:

  • Знаки на общественных стоянках на стенах, колоннах и полу.
  • Нумерация опор освещения или идентификация.
  • Граффити на стенах и поверхностях в помещении и на улице.
  • Маркировка контейнеров с указанием информации о контейнере и его содержимом.
  • Маркировка на деревянных ящиках, бочках, резервуарах для хранения и др.
  • проектов типографского характера, например текст на стенах.


Лазерный трафарет для надписей — цветной акрил

Корректировка шрифтов в соответствии с трафаретами

Чтобы мы могли использовать буквы и цифры для создания трафаретов, нам необходимо скорректировать некоторые из них. в иврите есть «закрытые» буквы, такие как «ס» или «ם», у которых внутренняя часть заключена внутри вырезанной области. В английском шрифте большее количество букв, требующих корректировки (A, B, D, O, P и т. Д.). В литературе («0», «4», «6», «8» и «9» мы сталкиваемся с аналогичной ситуацией.Решение — минимальное изменение буквы или числа путем создания «мини-стыков» («мостиков»), которые соединяют внутренние части буквы с трафаретом и удерживают их вместе.

При разработке файлов для лазерной резки в виде трафаретов, все тексты должны быть преобразованы в линейные объекты, чтобы предотвратить несовместимость между запрошенными шрифтами и шрифтами, установленными в наших системах.

Существуют коммерчески доступные шрифты, подходящие для работы с трафаретами. Эти шрифты содержат решение для микрошариков для поддержания ослабленных частей.Таким образом, вы можете писать автоматически, не беспокоясь о проблемах, которые могут возникнуть во время резки.

Наконечники для лазерной резки

Расстояние между буквами — Чтобы слово получилось хорошо разделенным из отдельных букв, необходимо соблюдать разумные поля по бокам каждой буквы. Быстрый способ добиться правильного интервала — построить желаемое слово, окружить его прямоугольником и разделить прямоугольник вертикальными линиями между каждой буквой.

Межстрочный интервал — Точно так же, как слово можно разделить на буквы, вы также можете разделить абзацы на строки и добавить пробелы между ними.

Трафареты — В зависимости от требуемого типа окраски (распылитель, кисть) u должны оставлять достаточные края вокруг открытой области трафарета для защиты поверхности, на которую наносится трафарет. Например, для окраски распылением с каждой стороны оставляется запас от 5 до 15 см, а в другом применении (окраска, напыление) вы можете уменьшить поля по мере необходимости.

Применение нескольких цветов — Вы можете спланировать набор скоординированных трафаретов в структуре слоев, при этом каждый слой будет использоваться для раскрашивания своего цвета.Таким образом вы можете скрыть области, которые уже были окрашены на предыдущем слое или будут окрашены в следующем слое. Этот процесс требует точности позиционирования листов в слое. Таким образом, например, вы можете раскрасить слово «мир», когда каждая буква окрашена в свой цвет.

Преобразование текста изображения в трафарет — Когда источник текста не является векторным объектом и создается не в программе обработки текста, программе рисования или векторном программном обеспечении, а, скорее, в файле, который является изображением, линии, определяющие текст необходимо извлечь и создать подходящий файл для лазерной резки.Во-первых, текстовое изображение должно быть преобразовано в черно-белое изображение (1BIT) — белый цвет будет определять материал трафарета, а черный — текст — области, которые будут вырезаны из листа. Далее убедитесь, что все детали, составляющие трафарет, соединены между собой. На этом этапе вы также можете обрабатывать «закрытые» буквы и цифры. На заключительном этапе необходимо нарисовать графический файл, состоящий из векторных линий, определяющих изображение / трафарет.

Планирование — трафарет можно рассматривать как негатив изображения, которое мы хотим нарисовать.Отверстия / детали, отсутствующие в трафарете, — это те отверстия, которые будут окрашиваться и создавать изображение, полученное на окрашенной поверхности.


Лазерная резка большого трафарета для окраски парковок — полипропиленовый материал

Genrc 1 трафарет для иврита (S) — многоразовый израильский трафарет для письма цифр ABC Alphabet Font Font Wall Stencil Template — Использование на бумажных проектах — 1 еврейский трафарет (S) — многоразовый израильский Написание букв и цифр Шаблон трафарета для стен шрифта ABC с алфавитом — используйте в бумажных проектах.магазин продукции Genrc в Индии.

Если у вас недостаточно выносливости для всей стены, комбинация подобных трафаретов может добавить ярких цветовых пятен. Большие трафареты станут потрясающим акцентом на пустой стене, попробуйте их возле дивана или стола или даже у плинтуса практически любого места на стене, где это необходимо. Используя лазерную резку майларовой пленки и краски; даже новичку легко произвести работу по трафарету ВЫСОКОГО КАЧЕСТВА на мебели, стенах, полу, тканях, окнах и почти любой другой плоской поверхности.Трафаретирование — это развлечение для всей семьи, но ОСТОРОЖНО, это очень затягивает! КАК ОТМЕТИТЬ … Практически любую краску можно использовать для трафарета, но два самых популярных типа — это акрил и масло для сухой кисти. Подготовка Всегда следите за тем, чтобы поверхность для нанесения трафарета была чистой и должным образом подготовлена, без отслаивания краски. Инструкции Слегка опрыскайте заднюю часть трафарета клеем-спреем и поместите трафарет на меловую линию или регистрационную метку. Краска: окуните кисть или губку в краску, затем вытрите большую часть ее кухонной бумагой.Если вы используете слишком много краски, вы обнаружите, что она просачивается за трафарет, делая края рисунка очень рваными. Нанесите краску, используя точечные движения вверх и вниз, начните с внешней стороны каждого из вырезов трафарета и продвигайтесь к середине. Очистка: часто мойте трафарет в горячей мыльной воде, особенно при смене цвета. Не забудьте проверить краску на обратной стороне трафарета. Чтобы удалить масляную краску и клей с трафаретов и кистей, смочите их в скипидаре на несколько минут.Трафарет — один из самых простых и ДЕШЕВЫХ способов украшения — обновите свой образ, используя разные цвета, мотивы и узоры. ЭКОНОМИЧНАЯ альтернатива обоям и наклейкам — достаточно купить один, и можно покрыть всю стену. | Letter Stencil подходит для использования на плоских поверхностях ЛЮБЫМ ВИДОМ КРАСКИ или методом трафарета — используйте 1 цвет или комбинацию цветов и промойте мыльной водой. Изготовлена ​​из белого полупрозрачного майлара толщиной 7,5–10 мил, ОРИГИНАЛЬНАЯ пленка для трафаретов НЕ прозрачная

Цифры, буквы и трафареты | скобы.около

перейти к содержанию
  • Быстрый заказ
  • Мой аккаунт
  • Корзина
Français Быстрый заказ Войти Корзина
    org/BreadcrumbList»>
  1. Дом
  2. > Офисные принадлежности
  3. > Образование
  4. > Искусство и Ремесло
  5. > Цифры, буквы и трафареты

Шрифтов для печатных цифр | Контактная информация Finder

Результаты листинга Трафареты для печатных номеров Шрифты

Классные числовые шрифты (необычный текст, надписи, трафареты)

6 часов назад Suncatcherstudio. com Просмотреть все
