Розетки с защитой: Если установить специальные розетки с защитой от детей, это поможет избежать опасности? Обзор всех вариантов

Содержание

как обезопасить электрические розетки в стене от ребенка и закрыть их от попадания влаги, сторонних предметов

Если в семье планируется заводить маленьких детей и животных, стоит заранее побеспокоиться о безопасности каждого. Не надейтесь на то, что этот момент легко контролируется.

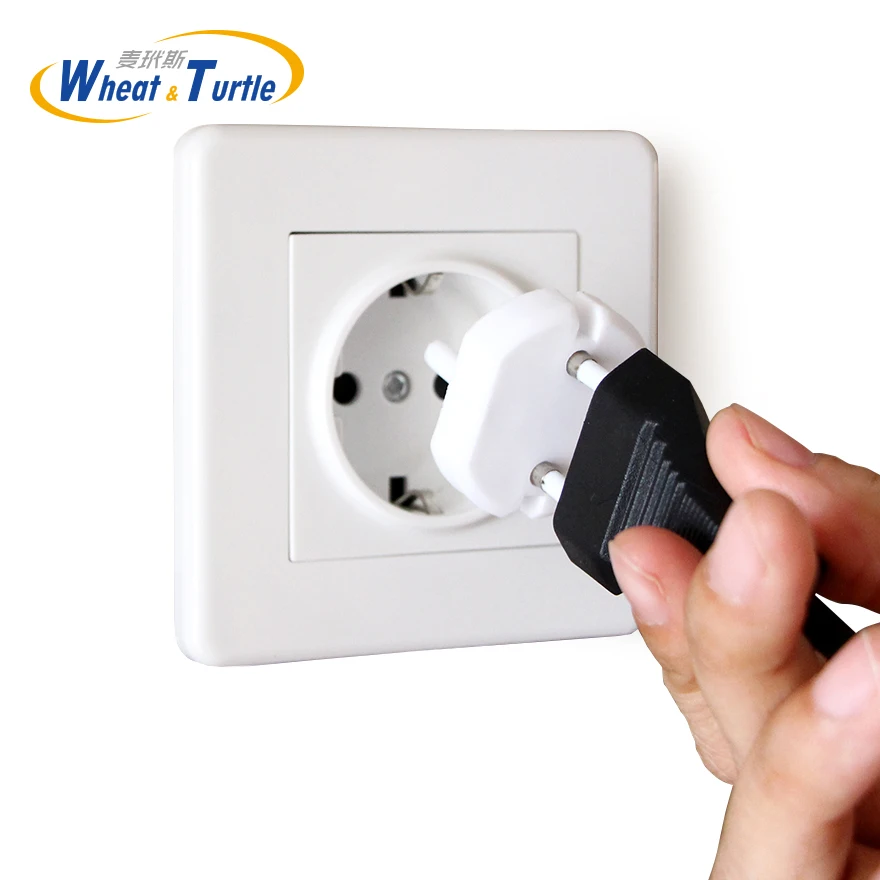

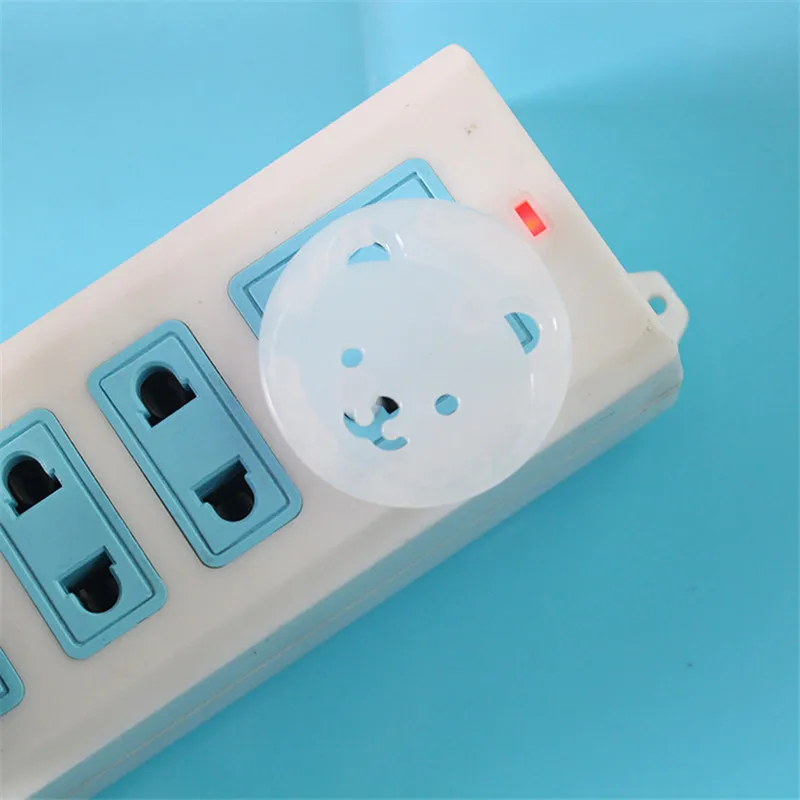

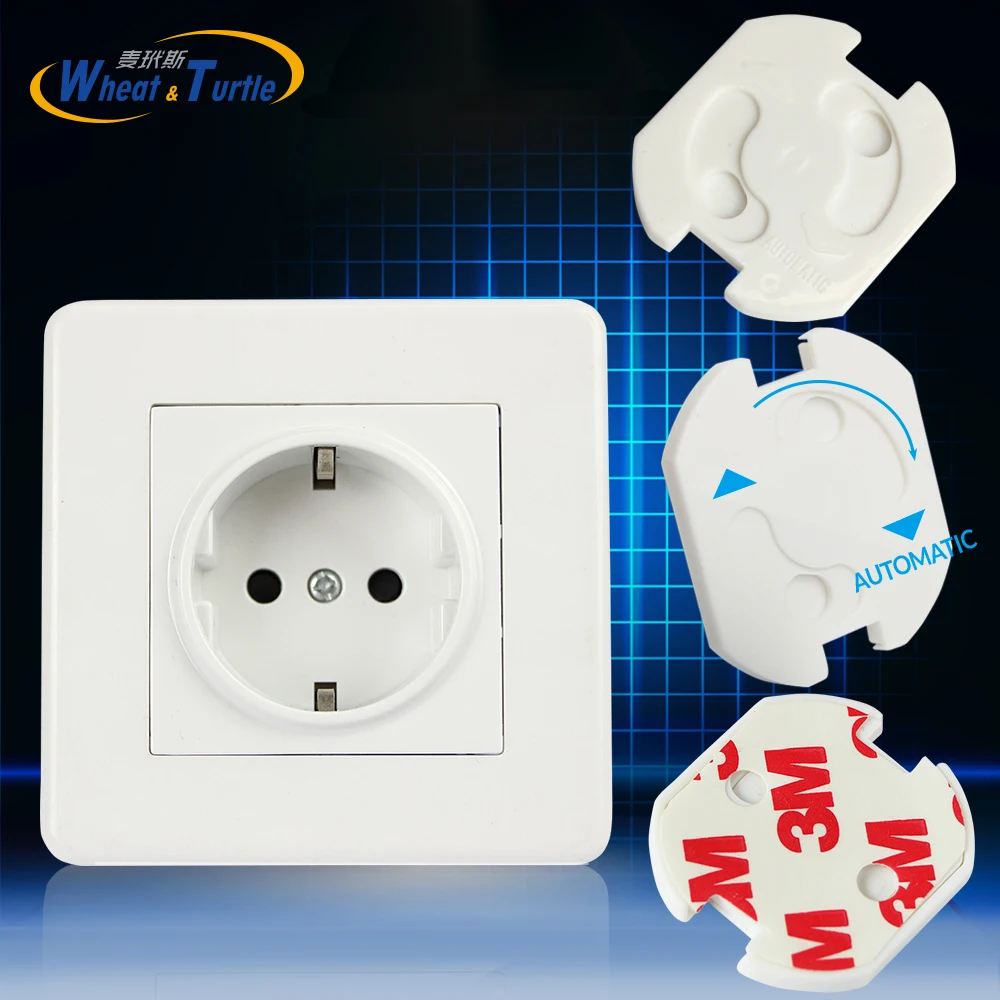

Приобретение заглушек для розеток

Отличным решением этой проблемы стало довольно новое изобретение нашей современности: заглушки для розеток.

Это безопасность и уверенность в том, что ребёнку не грозит опасность.

Заглушка для розетки не бесполезная вещь, а предмет первой необходимости. Поэтому так популярны такие устройства среди владельцев квартир.

Зачем нужны заглушки для розеток

Защита электрических контактов. Вода грязь в окружающей среде – вот ещё одна функция, которую выполняют приспособления. Розетки с крышкой отличаются степенью первоначальной защиты. Потому устанавливаются на открытых местах, в ванных комнатах и санузлах.

Съёмные устройства, которые требуется вытащить для подключения вилки – простой и надёжный вариант заглушек.

Но качество таких изделий низкое.

Эффективная защита и характеристики для правильного выбора заглушек для розетки

Вот некоторые критерии, к которым советуют присмотреться:

  1. Качество пластика, устойчивость. Значит, не допускается приобретать изделия из хрупкого материала.
  2. Прочная позиция герметизирующих вставок.
  3. Крепление, дополнительные элементы должны соответствовать самой розетки. Для монтажа внутри и снаружи, с заземлением или без.
  4. Тип розетки. У каждой разновидности своя модификация заглушек.

Разновидности заглушек

Условно выделяют три разновидности, у каждой из которых свои особенности.

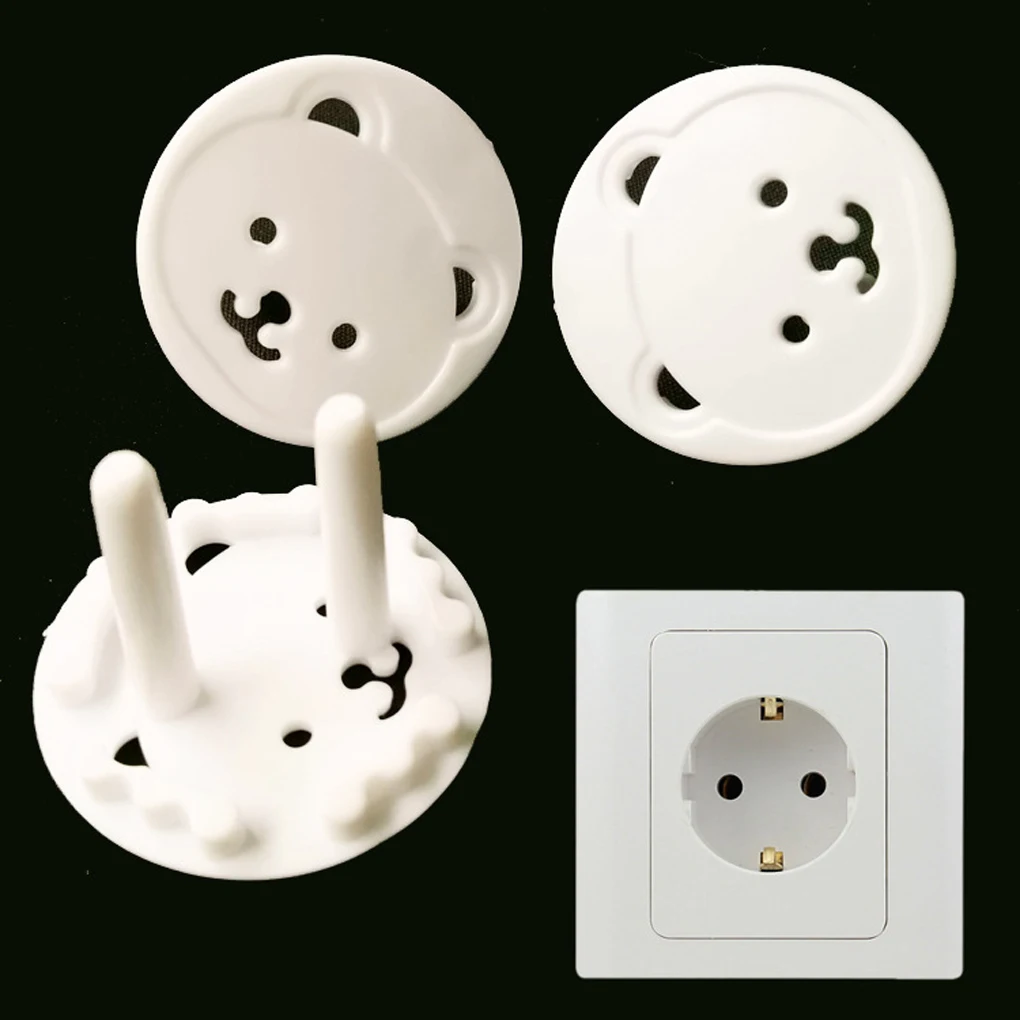

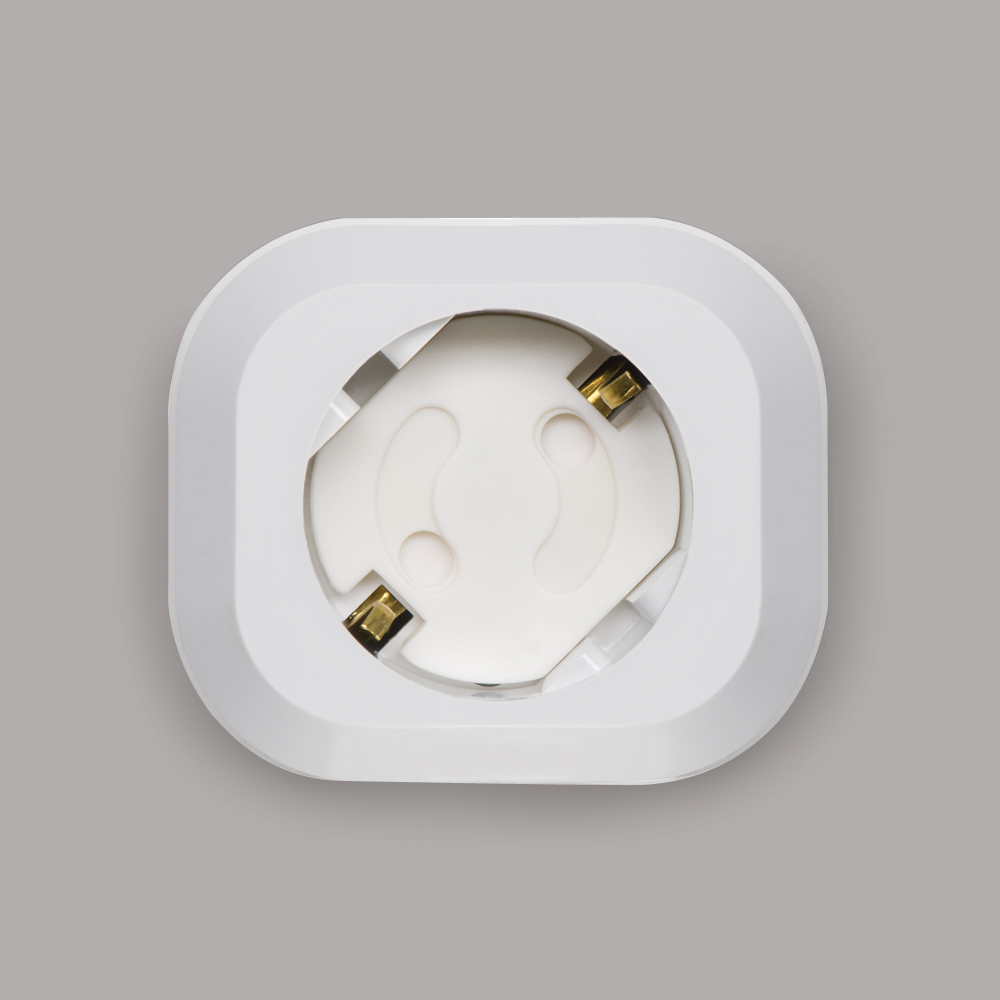

Внутренние

Состоят из пластикового устройства, которое блокирует розетку при защёлкивании.

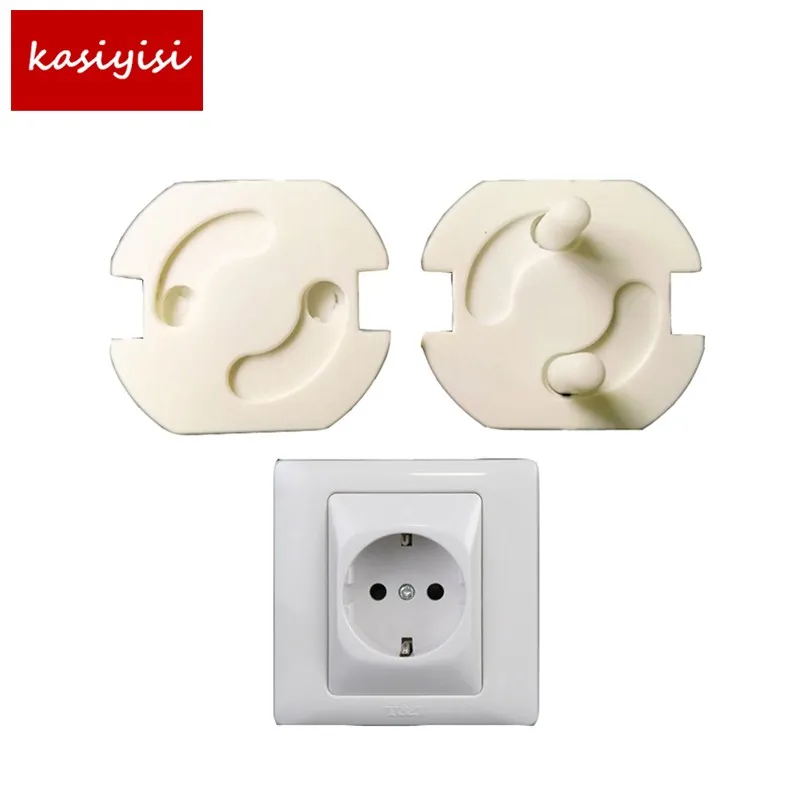

Поворотные

Предполагается, что извлекать надо, прикладывая усилия.

Замковые

Третья модификация открывается только после того, как владельцы применяют специальные ключи.

Чем проще конструкция – тем более низкий ценовой сегмент представляют модели.

Какие ещё есть варианты?

На рынке можно встретить и другие разновидности приспособлений:

  • гидроизолирующие.

С повышенной плотностью, хотя материалом остаётся пластик. Резина или силикон добавляются для повышения защиты от воздействия окружающей среды. После установки перекрывается попадание внутрь следов влаги.

  • декоративные.

Лучше спрятать ключи, чтобы защитить конструкции от детей. Такие модели создаются, чтобы дополнять интерьер, сделать помещение уютным и привлекательным. Цвета для оформления используются необычные. Маскируют розетку вне зависимости от исходной формы.

Заглушки для розетки своими руками: рекомендации

При желании легко самостоятельно изготовить изделия. Метод требует некоторых сил и времени, но зато появляется возможность сэкономить. Алгоритм выполнения действий будет таким:

  1. Начинают с внутренних частей заглушек. Надо определиться с тем, какие размеры будут у изделия.
  2. Далее готовится лист из пластмассы.
    Минимально необходимый показатель толщины – 2 миллиметра.
  3. Из него делают планку, обладающую конкретными габаритами.
  4. В этой планке делают отверстия. Оно нужно, чтобы закрепить шуруп, создать центральный вход.
  5. Внутри коробки снимают имеющийся шуруп. Заменяют изделие на более длинный вариант. Или выбирают и стандартные варианты.
  6. Последний этап – прикручивание коробки к внутренней планке. После этого конструкция разворачивается, на 90 градусов.

Как обезопасить ребенка в доме: заглушки силиконовые

Защитные накладки из силикона предотвращают повреждения в случае с острыми углами, другими подобными конструкциями.

Они помогут и тем, кто хочет обезопасить розетки. Это мягкие изделия, которые напоминают воздушную резину. Можно покупать как по отдельным единицам, так и в форме целых комплектов.

Дополнительные рекомендации по выбору

Заглушки выпускаются крепкими, чтобы они смогли выдержать любые воздействия жителей квартиры и окружающей среды.

Но в любом случае придётся заплатить больше за изделия, обеспечивающие максимальную защиту.

Очевидны преимущества подобных изделий:

  1. Не нужно беспокоиться о безопасности детей.
  2. Прочность высокого уровня.
  3. Привлекательный внешний вид розетки.
  4. Безопасный монтаж в ванной комнаты за счёт дополнительной защиты от влаги.

Некоторые особенности применения

Применять заглушки можно в любых помещениях, проблем с установкой возникнуть не должно. При монтаже пользуются шурупами. Берут обычные разновидности или те, что шли в комплекте. Некоторые модели просто вставляются внутрь коробок, а потом защёлкиваются.

Декоративные разновидности монтируются сверху, поверх коробки. В случае с подрозетниками пластинки нельзя просто защёлкивать. Алюминиевые вставки с шурупами создают надёжное крепление.

В плане монтажа и внешнего вида гидроизолирующие заглушки представляют покупателям больше выбора. Здесь всё зависит от того, какое конструкторское решение было принято разработчиками на начальном этапе.

Обычная пластиковая конструкция в виде буквы П – самый простой из доступных вариантов. Для установки достаточно просто всунуть изделие в розетку. Для монтажа сложных изделий применяются специальные инструменты.

Правильный выбор розеток для максимальной безопасности

В зависимости от конфигурации, выделяют следующие виды розеток. Которые будут безопасными для детей:

  1. С добавлением винтовых зажимов.

Провод зажимается между несколькими пластинками. Благодаря этому получаем качественный контакт. Но, со временем велика вероятность, что он будет слабеть.

В месте соединения может появляться гарь. Потому возникают искры, когда из розетки что-то вытаскивают, либо, наоборот – втыкают. Потому важно хотя бы раз в полгода осмотривать устройства. Такие розетки используются очень редко.

  1. Безвинтовые, с самозажимными клеммами.

В полтора раза дороже, чем те, что были описаны выше. Но отличное качество оправдывает любые затраты на первоначальном этапе. При зажиме контакта используют специальные пластины. Фиксацию обеспечивают пружинный элемент. Надёжный контакт создаётся благодаря тому, что детали постоянно давят друг на друга. Безвинтовые розетки редко выходят из строя.

  1. С заземлением.

Снабжаются третьим заземляющим проводом, жёлто-зеленоватого цвета. Для бытового оборудования заземление имеет важное значение.

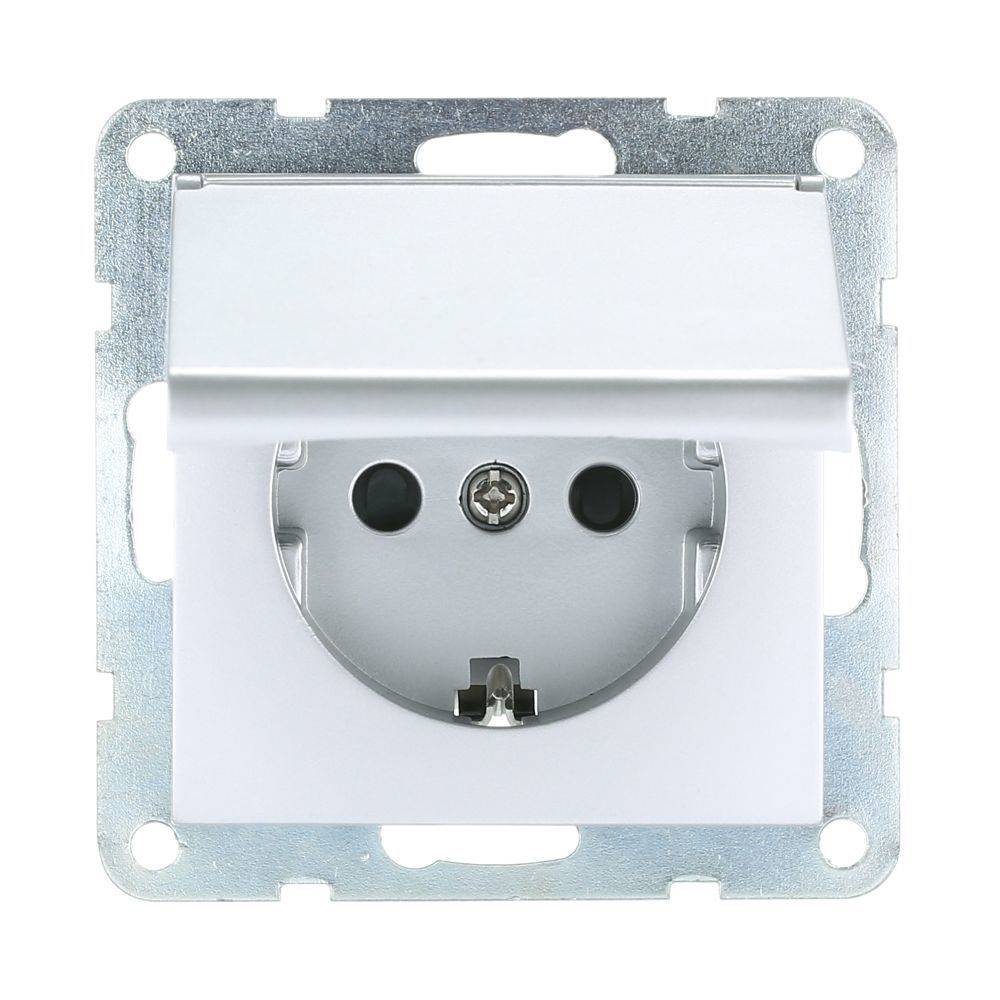

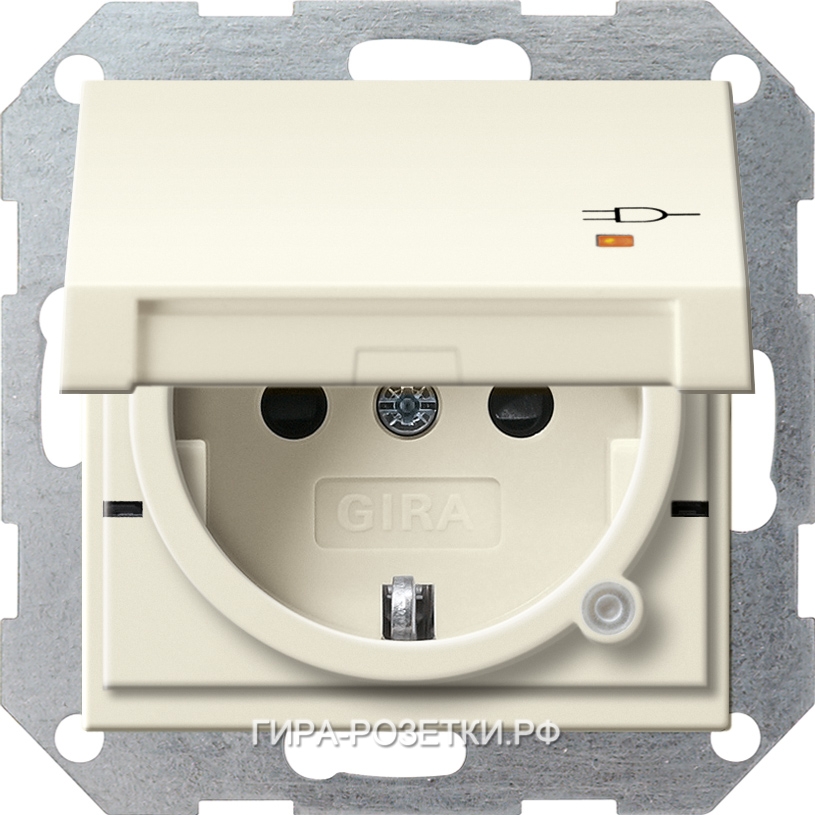

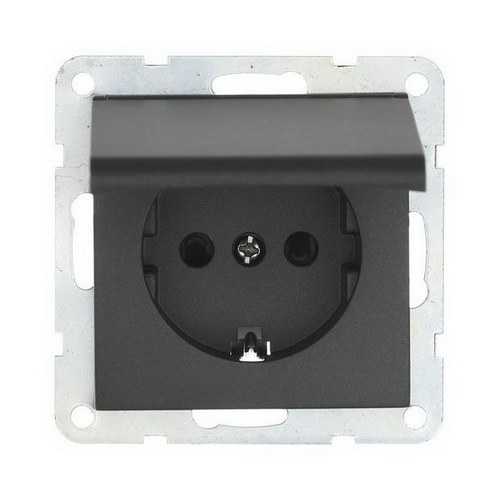

  1. Влагозащищённые изделия, со специальными защитными крышками.

Накладки сверху предохраняют конструкцию от попадания влаги.

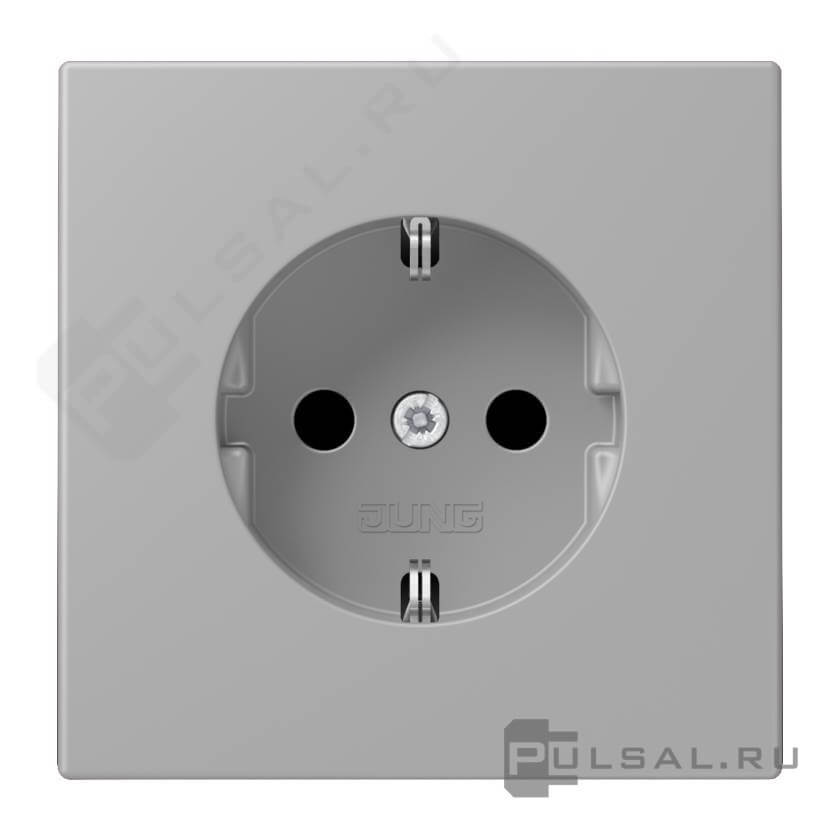

  1. Розетки с защитными шторками.

Обеспечат максимум безопасности семьям с маленькими детьми. Делаются из плотной резины. Только надавливание штепсельной вилки обеспечит проход внутрь розеток.

  1. Розетки для электрических плит и проточного водонагревателя.

Подключаются к вводным щитам через отдельный трёхжильный кабель.

Из каких материалов производят розетки

Основные механизмы обычно бронзовые, либо латунные. Последний вариант часто страдает от окисления. И не защищён от коррозии. Луженные латунные контакты будут оптимальным выбором для любой ситуации. Лучший контакт между элементами проводки обеспечивается при бронзовой основе. Но такие изделия стоят дороже.

Если приобретается пластик – важно, чтобы маркировку выдавили, а не нанесли обычной краской. Дешёвые варианты имеют в основе дуропласт. Это твёрдый материал, но по хрупкости он уступает остальным. Такие розетки легко разбиваются даже при падении с небольшой высоты.

Современные модели предполагают использование термопластика. Он позволяет создавать накладки в различных вариантах цветового оформления. Для материалов из пластика характерен высокий уровень сопротивления температурным перепадам.

Сейчас сами розетки снабжаются всем необходимым для безопасности жителей дома или квартиры.

В случае с маленькими детьми. Они исследуют окружающий мир, делают первые шаги. Потому так важно сделать минимизировать риски окружающего пространства.

О безопасности можно подумать во время ремонта и после окончания. Выбор различных моделей заглушек на  рынке велик. Изделия отличаются низкими ценами, потому можно приобрести сразу несколько разновидностей, а потом решить, какая лучше.

Полезное видео

Розетки с защитой от детей: как работают, обзор, применение

Практически все родители скажут, что самое ценное в жизни – это ребенок. В доме существует большое количество розеток, и именно они становятся наиболее опасным источником для ваших детей. Именно поэтому розетки с защитой станут для вас надежным защитником. Многие проводят разъяснительные работы. При рассказе ребенку, что это опасно он не всегда может вас понять и не делать этого. Дети всегда стараются делать что-то наперекор родителям. Когда ребенку действительно что-то интересно он просто может позабыть о вашем запрете. Именно поэтому на помощь вам придут специальные розетки от детей или различные приспособления, о которых мы расскажем подробнее в этой статье.

Розетки с защитой для детей – это лучший способ уберечь ребенка и сохранять его здоровье

Опасность тока для ребенка

На сегодняшний день нет малышей, которые будут застрахованы от электрического тока. Если родители не предпримут мер предосторожности, тогда опасность может настигнуть и вашего ребенка. Если ребенок вздумает засунуть в устройство вилку или другие металлические предметы, тогда избежать опасности вам не получится. Именно поэтому многие родители предпочитают специальные розетки. Они созданы таким образом, что ребенку сложно будет их заметить.

Как выглядит конструкция розетки с защитой для детей

Также на сегодняшний день существует ряд устройств, которые имеют защитные свойства. Специальные розетки могут предотвратить трагедию, но не всегда. Никогда не стоит полагаться на технику, так как иногда она может поздно сработать. В этом случае вам не удастся сберечь жизнь ребенку. Если разговаривать о розетках, которые имеют защитное устройство, тогда следует помнить, что их установка уместна в ванной комнате.

Специальные розетки для защиты ребенка

Специальные розетки помогут уберечь не только здоровье, но и жизнь ребенка. Наиболее верным и действующим способов будет приобретение и установка розетки с защитными шторами. Закрытая розетка будет практически идеальной для установки в тех помещениях, где проживают маленькие дети. Они значительно облегчают жизнь и позволяют защитить ребенка благодаря уникальному устройству розетки. Конечно, для того чтобы найти розетки, которые имеют защитные шторы вам следует потратить много времени. Это достаточно редкий продукт, который тяжело найти на рынке. Но именно благодаря им вы точно можете защитить малыша от удара током.



Защитные шторы на розетках

В первую очередь – это защитные устройства, которые располагаются с внутренней стороны розетки. Они крепятся к крышке и в автоматическом режиме могут закрывать гнёзда в розетке. Благодаря им ребенку просто не удастся вставить в гнезда инородные предметы, которые станут проводниками. На сегодняшний день их ассортимент достаточно широкий. Многие производители начали выпускать отдельные линейки этих устройств. Они надежно уберегают детей от ударов током.

Розетка с внутренними шторами – отличный вариант

Также если вы посмотрите всю продукцию, тогда можете встретить внутренние конструкции, которые следует устанавливать в пластмассовые коробки. Но при покупке этих устройств необходимо помнить о том, что их достаточно сложно устанавливать. Защитные шторы имеют не только эти розетки. Есть и другие виды розеток, которые имеют их в своей конструкции.

Еще к одному способу защиты относят специальные заглушки. Но в этом способе также существуют свои неудобства. Заглушка – это небольшой предмет, который легко можно потерять. Также очень велика вероятность того, что ребенок просто вытянет вашу заглушку.

Дополнительная защита розеток

На данный момент можно купить не только специальные розетки с защитой, но и дополнительные заглушки и шторы. Ведь выполняя электромонтаж в доме, многие родители не думают, что через несколько лет у них появится ребенок, которого нужно беречь. Да и не стоит забывать об экономии, сразу никто переплачивать средства не будет. Но, в этом страшного ничего нет, так как дополнительную защиту можно купить без особых трудностей.

Какие бывают защиты розеток

На данный момент выделяется огромное количество приспособлений, которые можно устанавливать в качестве защиты от детей на розетки. Среди основных выделим:

  • шторы;
  • заглушки;
  • заглушки с замком.

Шторы – это отличный способ уберечь ребенка, но их их можно приобрести только вместе с розетками. Что делать не всегда хочется.

Заглушки используют многие родители, но назвать их эффективными – нельзя. Ведь рано или поздно ребенок научится вытягивать их из розетки. Поэтому мы не рекомендуем их покупать, существуют и более продуманные способы.

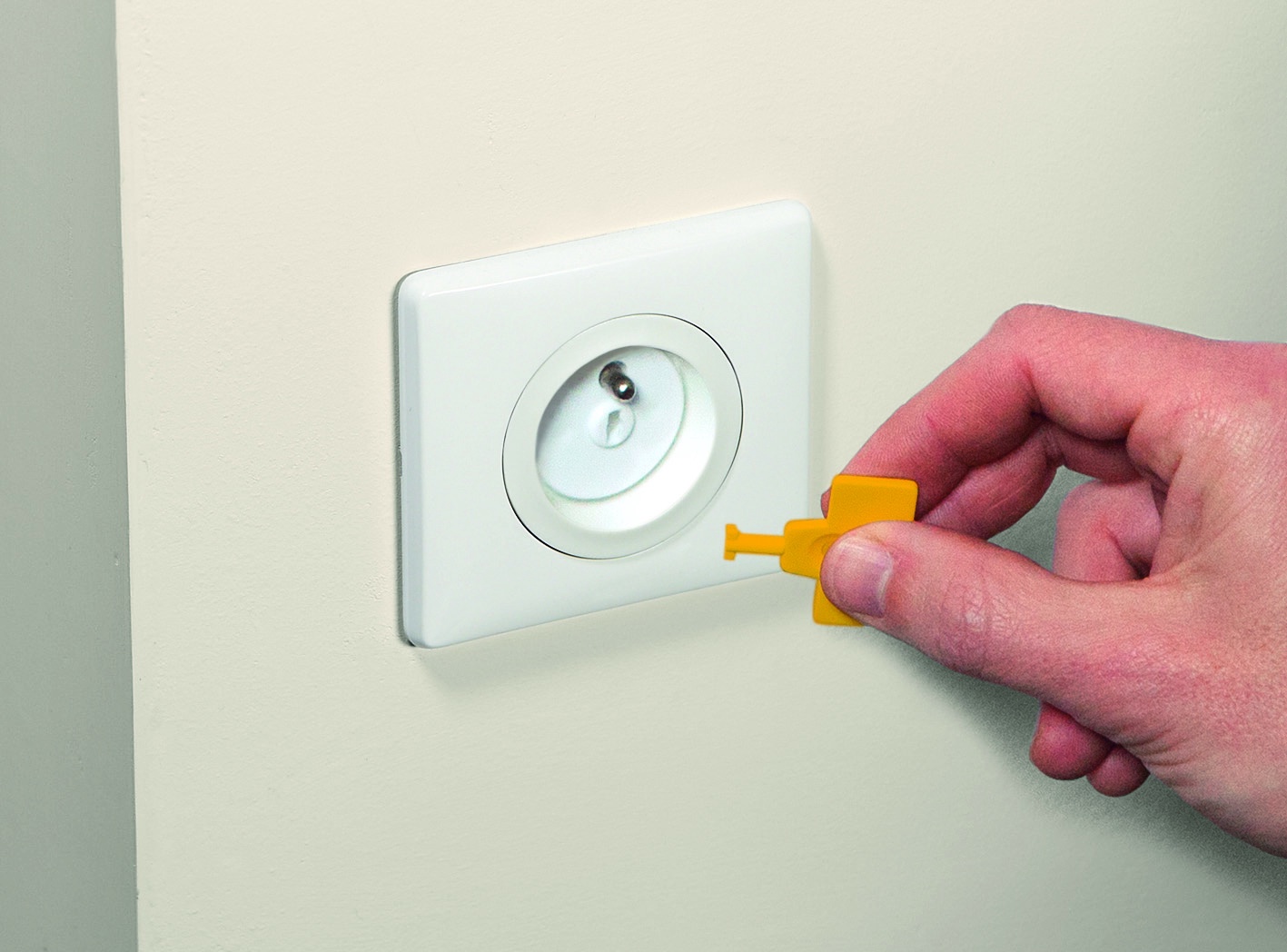

Заглушки с замком для розеток – это лучшее решение на данный момент. Ведь вставляя такие заглушки в розетку, без специального ключа их невозможно вытянуть. Стоимость такой защиты совсем не высокая, зато пользу они принесут значительную.

Заглушка для розеток с защитой выручит в любой ситуации

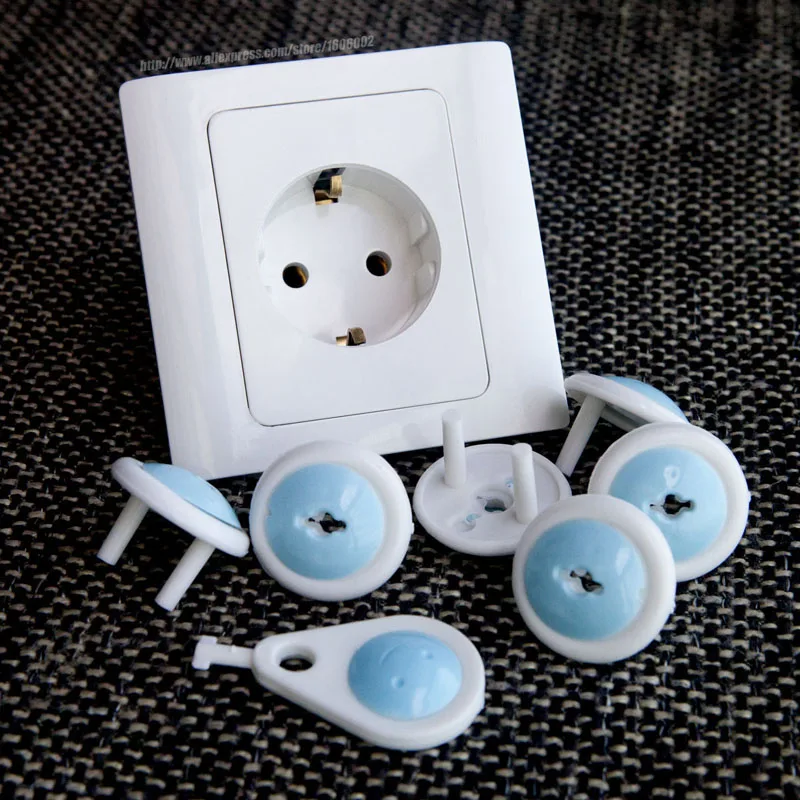

Как использовать заглушки с замком

Использовать заглушки для детей просто. Достаточно вставить их в розетку и закрыть. После этого открыть их можно будет только с помощью специального ключа, который идет в комплекте.

Помните! Используя заглушки с замком, не следует забывать их закрывать. Ведь многие родители со временем теряют бдительность, а это может нанести серьезный вред для ребенка.

Также достаточно часто возникает вопрос: как сломать защиту от детей в розетке? Это сделать можно следующими способами:

  1. Взломать конструкцию механическим способом. Но, в таком случае защитой пользоваться в дальнейшем у вас не получится.
  2. Можно попробовать подобрать ключ. Как правило, конструкция ключа совсем не сложная.
  3. Также можно полностью заменить розетку.

Видео по теме

В сети мы нашли еще несколько интересных роликов, которые помогут сделать безопасные розетки в доме.

Рекомендуем вашему вниманию: штепсельные вилки и розетки.

схемы подключения и особенности эксплуатации

Стиральные машины, водонагреватели и даже микроволновые печи относятся к мощным бытовым приборам, потребляющим много электрической энергии. Для питания данного оборудования важно использовать выделенные участки проводки. Но чтобы исключить угрозу повреждения сильными токами, электрики рекомендуют устанавливать специальные средства автоматической защиты. Однако такой подход возможен не всегда: дифференциальные автоматы и приборы защитного отключения — громоздкие изделия, отнимающие много свободного места в распределительной коробке. Альтернативное решение — розетка с УЗО.

Когда нужны розетки с УЗО

Возгорания в частных домах, квартирах и административных зданиях случаются часто, и причиной половины из них становятся неисправности электрической проводки. Нередко при использовании бытовых приборов человек получает удар током, по силе не совместимый с жизнью. Избежать подобных опасностей можно при помощи электрической цепи, связанной с устройством защитного отключения.

Принцип действия оборудования построен на постоянном вычислении разницы между нейтральным и фазным токами. Когда их значения существенно отличаются, не вписываясь в заложенный диапазон, срабатывает автоматика, прекращающая подачу электроэнергии.

Розетка на ток утечки до 30мА

Ток величиной 10 мА и выше является пороговым. При таком значении мышцы человека прекращают функционировать, поэтому при соприкосновении с оголенными проводами он не может их отпустить. На такой ток следует ориентироваться при настройке розетки с УЗО. Качественные автоматы срабатывают моментально, поэтому, взявшись за кабели под напряжением, человек даже не чувствует удар током, ведь прибор мгновенно отключает цепь от питания.

Примечание. При эксплуатации УЗО в квартире или частном доме убедитесь в том, что внутри стен нет утечек тока. В противном случае оборудование будет функционировать неправильно.

Пробои электропроводки внутри стен — нередкий случай. Кабель не доступен для визуального осмотра, поэтому представляет высокую пожарную опасность. С течением времени изоляция любого провода истончается, повышается сила тока, действующая на стены. Одной из второстепенных задач УЗО является определение подобных утечек и размыкание цепи прежде, чем произойдет нагрев кабеля.

Помимо опасности для жизни пробои становятся и финансовой проблемой. Электрическая энергия уходит в стены, что повышает потребление и выставляемые счета. Таким образом, УЗО необходимо как для улучшения безопасности, так и для экономии энергопотребления.

к содержанию ↑

Особенности эксплуатации адаптера УЗО

Помимо розеток для коммутации стиралки или водонагревателя в ванной комнате можно использовать специальные адаптерные УЗО. Главным достоинством их эксплуатации является отсутствие необходимости что-либо менять в уже смонтированной электропроводке. Достаточно установить адаптер в любую розетку, доступную в помещении.

Адаптер с устройством защитного отключения

Однако у адаптеров есть важный недостаток: многие модели выпускаются с малым классом защиты от пыли и влаги. Поэтому не рекомендуется экономить на приобретении данного устройства для ванной: покупайте адаптеры со степенью защиты не ниже IP44.

Примечание. Обычно качественные изделия можно найти исключительно в специализированных магазинах.

Эксплуатация розетки с УЗО — идеальный вариант для упрощения системы электропроводки для ванной комнаты, если в ней стоит водонагревательный элемент или стиральная машина. При этом данный способ максимально экономичный.

Розетки с УЗО в удлинителек содержанию ↑

Конструктивные особенности

По принципу функционирования и построению УЗО и розетки с защитным обесточиванием практически идентичны. Основной элемент изделия — измерительный трансформатор, при помощи которого происходит вычисление разности токов на нулевом и фазном проводах.

Таким образом, после коммутации стиралки или водонагревателя через розетку с УЗО, питание на оборудование будет подаваться при условии, что разница токов не превышает заданного порогового значения. Данный параметр принято называть дифференциальным током (отсюда название «дифференциальные автоматы»). Он указывается в паспорте изделия и на корпусе розетки.

к содержанию ↑

Варианты коммутации розеток с УЗО

Существует множество схем для подключения устройств, совмещающих в одном корпусе розетку и УЗО. При выборе между ними окончательное решение зависит от конкретных условий: количества подключаемых устройств, размещения кабеля, наличия или отсутствия заземляющей шины. Помните, что четкое соблюдение правил ПУЭ при установке розеток гарантирует их правильное функционирование и электрическую безопасность.

к содержанию ↑

Одно соединение с заземлением

Самая простая схема установки розеток с механизмом защитного обесточивания в домашних условиях содержит только одно изделие. К оборудованию следует подвести три провода — «ноль», «фазу» и «землю». На фоне минимальных временных и финансовых затрат формируется двойная защита от поражения током.

Заземление — пассивный метод повышения безопасности для человека, исключения удара током при контакте с неизолированными проводами или частями бытовых приборов. После соприкосновения большая часть электронов уходит в землю. Только УЗО позволит исключить любые риски для здоровья.

Основное преимущество этой схемы с заземлением — возможность беспрепятственного стекания электронов в землю, что приводит к моментальному срабатыванию самого устройства защитного отключения. Если не организовать такую утечку, то проводником будет сам человек. Это приведет к сильному удару током.

Схема с единственной розеткойк содержанию ↑

Розетка УЗО и дифференциальный автомат

Монтаж дифференциального автомата в схему с двухуровневой защитой УЗО (розетка и само устройство защитного отключения) гарантирует второстепенную защиту жилья от утечки, существенных скачков или падений напряжения и короткого замыкания. Данный вариант настоятельно рекомендуется для жилых помещений с многочисленными разветвлениями электропроводки.

Примечание. При использовании дифференциального автомата можно обойтись без розетки с заземлением. Однако, если автомат постоянно срабатывает и все подозрения указывают на конкретный бытовой прибор, все-таки следует установить подобное защитное изделие. После срабатывания электрического механизма в розетке будет выполнено отключение оборудования без обесточивания остальной части квартиры или жилого дома через дифференциальный автомат.

Пороговые значения тока на дифференциальном автомате и розетке с УЗО могут быть идентичными. В таком случае, если устройства подключены последовательно, будет происходит обесточивание обоих.

Дополнительное УЗО в виде розеткик содержанию ↑

Несколько розеток УЗО

Принцип действия нескольких розеток с заземлением идентичен схеме с одной. Каждое отдельное устройство повышает безопасность эксплуатации подключенного к нему оборудования. Монтаж достаточно прост, при этом не возникает потребность в размещении дифавтомата или оборудования для автоматического обесточивания. Преимущества аналогичны предыдущим вариантам.

Схема с несколькими розетками

Основной и единственный недостаток системы с несколькими розетками — стоимость оборудования. Альтернативным вариантом станет размещение отдельного устройства защитного отключения на целое помещение.

к содержанию ↑

Схема без заземления, когда нет альтернативы

Схема подключения розеток с механизмом автоматического обесточивания без заземления идентична рассмотренным выше вариантам. Разница заключается в отсутствии третьего провода, по которому в случаях выхода из строя электроизоляции должен стекать ток с корпуса подключенного оборудования. Данный метод подойдет как при наличии, так и при отсутствии дифференциального автомата.

Во многих высотных и многоквартирных домах, построенных в прошлом столетии, нет заземления, поэтому данная схема пользуется спросом. Однако здесь есть большая угроза: корпус прибора не будет контактировать с землей. Из-за этого повышается опасность для здоровья человека и оказывается негативное воздействие на функциональность микросхем в подключенном оборудовании. Поэтому настоятельно рекомендуется при очередном ремонте или частичной замене электропроводки в доме добавить к системе заземляющую шину.

Схема без заземленияк содержанию ↑

Физические параметры

Важной характеристикой изделий с устройством защитного обесточивания является степень защиты от пыли и влаги. При выборе оборудования следует обязательно рассматривать данный параметр. Для сухих помещений подойдут модели изделий классом IP21 или IP22. В комнатах с повышенной влажностью (например, ванной) требуется более высокий класс защиты — IP44.

Вторая не менее важная характеристика розетки с УЗО — дифференциальный ток. Он обычно находится в диапазоне 10–30 мА.

к содержанию ↑

Подключение к сети

Процесс монтажа розетки с УЗО максимально прост. Руководствуйтесь теми правилами ПУЭ, которые актуальны при размещении обычных штепсельных разновидностей. Важным нюансом является потребность в эксплуатации автоматического выключателя перед механизмом защитного отключения. Причина этого — розетка не защищает электрическую сеть от короткого замыкания. Высокие токи могут появляться при эксплуатации водонагревателя или стиральной машины.

к содержанию ↑

Достоинства и недостатки

Для начала перечислим основные достоинства розеток со встроенным устройством защитного обесточивания:

  1. Максимально простая и нетрудоемкая установка. Нет потребности вносить изменения в схему электрической проводки дома.
  2. После технически правильного монтажа одного защитного изделия повышается безопасность при эксплуатации нескольких бытовых приборов, подключенных в розетки данного шлейфа.
  3. После срабатывания автоматики можно будет определить, на каком оборудовании повреждена электрическая изоляция.
  4. Для проверки исправности защитной автоматики достаточно воспользоваться встроенной функцией диагностики, нажав на кнопку «Тест».

Главными недостатками оборудования считаются следующие:

  1. Для монтажа большинства розеток с УЗО требуется размещение глубоких коробок.
  2. Демонтаж розеточной коробки может привести к разрушению облицовки стены в месте, где установлена розетка.
  3. Высокая стоимость качественных изделий. Особенно хорошо видна разница при покупке розетки с УЗО и классом защиты не ниже IP.
к содержанию ↑

Советы по выбору розеток с защитным механизмом

Модельный ряд розеток с УЗО не пестрит разнообразием, а большинство производителей стараются придерживаться стандартных решений. Все необходимые величины должны быть перечислены в паспорте и на коробке изделия. Нередко значение дифференциального тока также указывается на корпусе розетки.

Перед покупкой розетки обратите внимание на некоторые нюансы:

  1. При монтаже изделия в ванной комнате класс защиты от пыли и влаги должен быть не ниже IP. В остальных случаях можно обойтись моделями IP21 и IP22.
  2. При подключении современной техники подойдут розетки УЗО с дифференциальным током 10 мА, старого оборудования — 30 мА.
  3. Если розетка будет питать несколько приборов или возникнет необходимость подключения удлинителя, то, независимо от эксплуатируемого оборудования, следует выбирать изделия с дифференциальным током не менее 30 мА.
  4. Суммарная мощность потребителей тока не должна превышать значения, указанного на корпусе розетки. Старайтесь придерживаться зависимости, при которой допустимое значение тока будет на 30–40% выше потребляемого.
  5. Если визуально розетка не имеет изъянов, переплачивать деньги за брендовые изделия необязательно. Качественный товар неизвестного производителя может быть более надежным, нежели подделка по бренду.
  6. Каждая розетка со встроенным УЗО должна иметь техпаспорт либо инструкцию по эксплуатации, где перечислены технические характеристики.
  7. При покупке переходника с розетками убедитесь в работоспособности изделия прямо в магазине. Подключив оборудование к электросети, нажмите на кнопку «Тест», чтобы сымитировать утечку тока.
  8. Сохраняйте чеки после покупки изделия, чтобы всегда можно было обменять его при наличии брака.

С каждым годом в домах и квартирах появляется все больше бытовой техники, потребляющей большое количество энергии. Эти мощные приборы требуют соблюдения определенных правил эксплуатации. После монтажа дифференциального автомата, устройства защитного отключения или простейшей розетки с УЗО существенно возрастает электрическая безопасность пользователей сети. Однако работы по установке такого оборудования должны проводиться исключительно квалифицированными и опытными специалистами. Также рекомендуем прислушиваться к их мнению при выборе устанавливаемых защитных изделий.

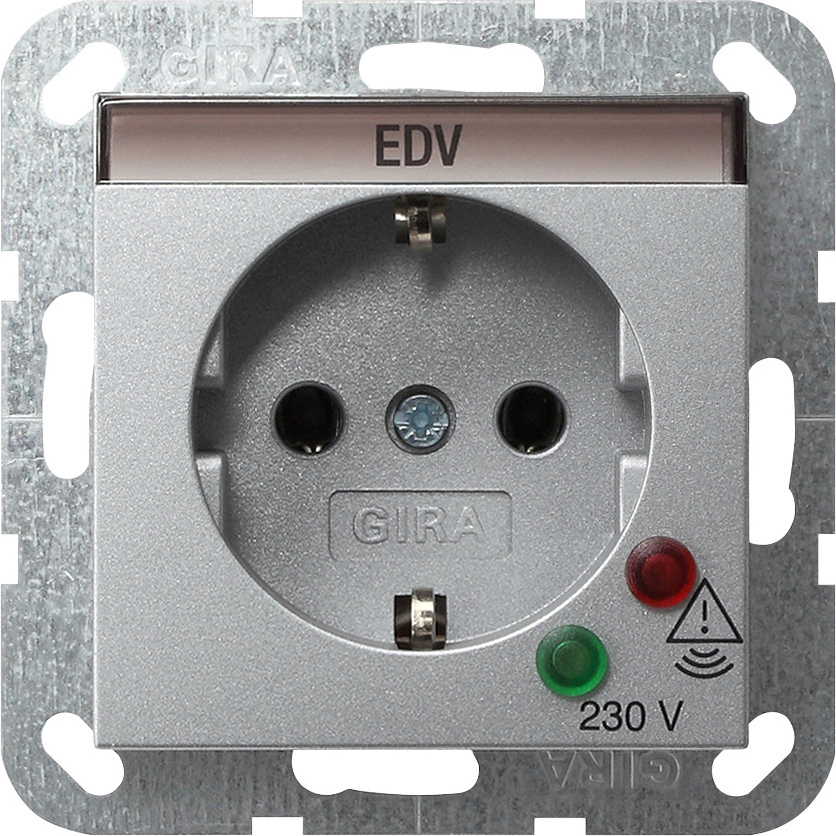

Розетки с защитой от перенапряжения

Бренд:
Legrand
Rexant
Евроавтоматика F&F
Новатек-Электро
ЭРА
Количество постов мест: не важно1
Способ подключения: не важноПрочее
Лицевая накладка: не важноВ сборе с корпусом
Символы индикация: не важноПрочее
Цвет: не важноБелый
Прозрачный: не важноНет
Способ монтажа: не важноПрочее
Материал: не важноПластик
Защитное покрытие поверхности: не важноНеобработанная
Модель исполнение: не важноРазветвитель сетевойС защитным заземляющим контактом
С подсветкой индикация напряжения в сети: не важноДа
С ориентационной подсветкой: не важноНет
Защита от перенапряжения: не важноНетДа
Дифференциальная защита по току: не важноНет
Тип крепления: не важноПрочее
Ширина устройства: не важно86 мм
Количество отключаемых розеток: не важно0
Высота устройства: не важно86 мм
С откидной крышкой: не важноНет
Глубина устройства: не важно63 мм
Вид марка материала: не важноТермопласт
Тип поверхности: не важноМатовый аяБлестящий глянцевый
Номин. ток: не важно10 мА16 мА
Подходит для степени защиты IP: не важноIP20
Со шторками защита от прикосновения: не важноНет
С полем для надписи: не важноНет
Номин. напряжение: не важно250 В
Запираемый ая: не важноНет
С выталкивателем: не важноНет
Не содержит без галогенов: не важноДа
С миниатюрным предохранителем: не важноНет
Специальное питание: не важноНе требует специального питания
Цвет по RAL: не важно90039010
Частота: не важно50 … 60 Гц
Функция выключения: не важноДа
Повёрнутая центральная вставка: не важноНет
Подхватывание фазы: не важноНет
Для тяжелых условий в соотв. с VDE: не важноНет
Количество нормально разомкнутых НО, NO, з контактов: не важно1
Номин. напряжение питания цепи управления Us постоян. тока DC: не важно24 В
Диапазон измеряемого напряжения №1: не важно150 В160 В
Диапазон измеряемого напряжения №2: не важно230 В
Контроль мин. однофазного напряжения: не важноДа
Номин. напряжение питания цепи управления Us AC 50 Гц: не важно250 В
Контроль мин. трехфазного напряжения: не важноНет
Высота: не важно121 мм125 мм
Ширина: не важно60 мм70 мм
Контроль макс. напряжения при постоян. токе: не важноНет
Глубина: не важно76 мм90 мм
Контроль мин. напряжения при постоян. токе: не важноНет
Функция гистерезиса для напряжения при постоян. токе: не важноНет
Тип измеряемого напряжения: не важноПеременный ток AC
Мин. задержка на включение: не важно2 с12 с
Макс. задержка на включение: не важно1 с570 с
Тип напряжения управления: не важноПеременный ток AC
Мин. задержка на отключение: не важно.1 с
Макс. задержка на отключение: не важно10 с
Общ. количество розеток гнезд: не важно1
Оснащение кабелем проводом: не важноБез кабеля
Количество розеток европейского стандарта без заземляющего контакта: не важно0
С крышкой ами: не важноНет
Количество штепсельных розеток с заземляющим контактом: не важно1
Количество розеток разъемов других стандартов: не важно0
Выключатель Вкл Откл On Off: не важноНет
Поворотный вращающийся: не важноНет
Выключатель дифференциального тока RCCB ВДТ УЗО: не важноНет
Сетевой фильтр: не важноДа
Степень защиты IP: не важноIP20
Длина кабеля питания: не важно0 м
Форма корпуса: не важноОвал
На рамке: не важноНет
Производитель: не важноЭРАЕвроавтоматика F&FНоватек-ЭлектроRexantLegrand
Сбросить

Устройство и схема подключения розетки со встроенным УЗО

Устройства защитного отключения недавно вошли в широкий обиход, что обусловлено возросшим количеством бытовых приборов. Но не всегда у жильцов есть желание подключать всю квартиру к этому оборудованию из-за возможного ложного срабатывания.

Именно поэтому популярна обычная розетка с УЗО, в которую можно подключить лишь один потенциально опасный прибор: стиральную машинку, душевую кабинку, посудомойку. Все о принципе работы, конструктивных особенностях и видах прибора защиты вы узнаете из предложенной нами статьи. У нас найдете ценные советы по установке.

Содержание статьи:

Актуальность электророзеток с УЗО

Более 40% пожаров возникает из-за неисправной электропроводки, тысячи людей в год гибнут в домашних условиях от поражения током. Эти печальные случаи могли бы не произойти, если бы электрическая цепь была под контролем .

Это устройство мониторит разницу между токами нуля и фазы, и в случае их существенного отличия отключает электропитание нагрузки.

Порог тока для неотпускания провода мышцами человека составляет 10 мА, поэтому розетка с УЗО должна обеспечивать четкое определение его уровня и срабатывание защиты. Автоматика устройства рассчитана таким образом, что при касании оголенного провода под напряжением человек даже не успевает ощутить удар током – устройство отключает электропитание практически мгновенно.

При установке УЗО в доме нужно быть уверенным в отсутствии утечек тока внутри стен, иначе устройство просто не будет включаться

Пробой неисправной проводки внутри стен может длительное время быть невидимым и не приводить к пожароопасной ситуации. Но со временем изоляция провода истончается и ток увеличивается, что может стать причиной пожара. УЗО определяет проблему задолго до нагрева кабеля и отключает его от сети.

При скрытом пробое изоляции внутри стен страдает и кошелек пользователя. Ведь фактически электроэнергия расходуется на нагрев бетонных плит и штукатурки. Поэтому является отличным способом повысить электробезопасность жилья и его жителей, а также предупредить излишние затраты на оплату света.

Внутренняя схема устройства

В основе устройства защитного отключения лежит дифференциальный трансформатор, представляющий собой тороидальный сердечник с обмотками. Именно он ответственен за определение тока утечки, возникновение которого приводит к срабатыванию электромагнитного реле.

Отключение активной нагрузки должно происходит максимум за 30 мс, хотя существуют модели, которые рассчитаны на пороговое значение в 10 мс.

Для бытовых целей выпускаются преимущественно розетки с электромеханическим УЗО, для срабатывания которого не нужно обязательное дополнительное питание

Аппарат УЗО для розетки имеет специальную конструкцию, которая позволяет всему оборудованию вмещаться в . Миниатюризация компонентов сказывается и на стоимости: при покупке составляющих аппарата отдельно их цена будет минимум в три раза ниже.

Возможные конструкционные варианты

В комбинации розетки и УЗО оба устройства являются равноценными. Трудно определить основную роль кого-либо из них. Поэтому внешне они могут представлять собой розетку с УЗО или УЗО с розеткой.

Защитный адаптер привлекателен своей небольшой ценой и простотой эксплуатации. Его всегда может перенести в другую комнату для подключения нужного прибора

Вид конструкции этих устройств может быть следующим:

  • модуль, встраиваемый в подрозетник;
  • моноблочный переходник, вставляемый в простую розетку;
  • модуль, монтируемый на DIN-рейку.

Фактически эти приборы представляют собой два независимых устройства, соединенные в рамках одной конструкции. Их функциональность одинакова, поэтому основным критерием выбора является удобство той или иной модели в конкретной ситуации.

Схемы подключения розеток с УЗО

Способы подключения розеток со встроенным УЗО могут быть разными. Они зависят от количества подключаемых устройств, расположения проводов и наличия шины заземления. Важно подключить розетки в доме так, чтобы обеспечить максимальную безопасность жильцов и соблюсти все электротехнические нормы.

Единственная розетка с заземлением

Наиболее простая схема встраивания розетки с УЗО в домашнюю электросеть включает всего лишь одно устройство. К нему подходит не только фаза и ноль, но и провод заземления. Такая схема позволяет обеспечить двойную защиту человека.

Схема с единственной розеткой является наиболее простой и дешевой. При необходимости в неё через удлинитель можно подключить любую бытовую технику

Заземление служит пассивным способом обезопасить человека от удара током при контакте находящимся под напряжением бытовым прибором. При этом основной поток электронов уходит в землю, но человек все равно подвергается опасности. А устройство защитного отключения позволяет исключить практически все риски для здоровья в вышеописанной ситуации.

Главным достоинством является возможность для тока беспроблемно стекать в землю, что приведет к мгновенному срабатыванию УЗО. При отсутствии такой утечки проводником будет выступать человек, который соприкасается с поверхностью под напряжением. Это может привести к чувствительному удару током.

Система подключения розетки через дифавтомат

Двухуровневая система УЗО и дифавтомата является оптимальной с точки зрения удобства. Общий обеспечивает дополнительную защиту всей квартиры не только от тока утечки, но и от сетевых перегрузок и коротких замыканий. Такую схему рекомендуется использовать в жилых помещениях с сильно разветвленной проводкой.

Дополнительное УЗО в виде розетки целесообразно устанавливать при частом отключении электроэнергии при срабатывании общеквартирного дифавтомата из-за одного бытового устройства

При срабатывании электромеханизма розетки произойдет её отключение без обесточивания всей квартиры, при этом остальные комнаты останутся под резервной защитой.

Дифавтомат может иметь такой же пороговый ток, как у розетки с УЗО, а может и больше (100 мА). При его одинаковом значении могут одновременно выбивать оба соединенных последовательно аппарата. Преимущества подключения розетки к заземлению остаются такими же, как и в предыдущей схеме без дифавтомата.

Одноуровневая система нескольких розеток

При подключении к сети нескольких розеток с УЗО принцип их работы не изменяется. Каждый прибор обеспечивает безопасность использования подключенной к нему бытовой техники.

Розетки с УЗО, безусловно, повышают безопасность пользования бытовой техникой, но с финансовой точки зрения такая схема является нецелесообразной

Такая схема монтируется довольно просто и не требует или УЗО. Плюсы подключения заземления остаются те же, что и в предыдущих рассмотренных вариантах.

Отличия в принципах действия приведены в статье, с содержанием которой мы рекомендуем ознакомиться.

Единственным минусом системы из нескольких розеток является их стоимость, ведь за каждый прибор придется платить немалую цену. Альтернативой такому варианту является установка одного УЗО на всё помещение.

Нерекомендованная схема без заземления

Принципиальная схема подсоединения розеток с УЗО при отсутствии заземления почти не отличается от предложенных выше двухуровневых и одноуровневых вариантов. Разница состоит только в отсутствии провода, который обеспечивает съем тока с корпуса бытового прибора при повреждении его электроизоляции.

Схема подключения розетки с УЗО без заземления может применяться и при наличии общего дифавтомата, и при его отсутствии

Фактически подавляющее большинство домов и многоэтажек до 2000 года не оборудовалось заземлением, поэтому эта схема подключения является наиболее распространенной. Однако в ней существует скрытая опасность – отсутствие контакта корпуса бытового прибора с «землей».

Этот факт представляет собой не только проблему для здоровья людей, но и оказывает негативное влияние на работоспособность микросхем в бытовой технике. Поэтому наличие шины заземления в домашней электропроводке крайне необходимо и желательно.

Характеристики розеток с УЗО

Современные розетки с УЗО установлены далеко не в каждой квартире. Причиной тому является преобладающее монтирование этих устройств или дифавтоматов на общем входе проводов в жилое помещение.

Чтобы определиться с лучшим вариантом обустройства электрозащиты дома, необходимо подробно ознакомиться с плюсами и минусами розеток с УЗО.

Преимущества комбинированных устройств

Приборы для защиты от утечек тока «2-в-1» применяются не часто, но они имеют ряд преимуществ, благодаря которым являются незаменимыми в ряде случаев.

Пороговый дифференциальный ток всегда указывается на передней панели розетки, потому он является ключевой характеристикой, определяющей её функцию обеспечения электробезопасности

К плюсам розеток с УЗО относят такие качества, как:

  • гарантированная блокировка поражения электротоком при наличии его утечки;
  • отсутствие необходимости в дополнительном прокладывании проводки или покупке дорогостоящего общего дифавтомата высокой мощности;
  • универсальность в сетях с различным напряжением;
  • возможность включения в розетку любой бытовой техники мощностью до 3 кВт;
  • контроль работоспособности с помощью специальной тестирующей кнопки;
  • возможность срабатывания при токах утечки 10 мА;
  • защита при повреждении нулевого провода;
  • удобство монтажа;
  • компактность;
  • наличие индикатора напряжения на видном месте.

Перечисленные преимущества розеток с УЗО делают их незаменимыми при желании быстро обеспечить дополнительную защиту от тока утечки. Кроме того, эти устройства довольно мобильны и их всегда можно переместить в другое место в течение нескольких минут.

Недостатки совмещения розетки и УЗО

Розеток с УЗО и аналогичных переносных устройств продается не так уж много. Причиной тому является ряд их недостатков, которые заставляют потребителей делать выбор в пользу других приборов.

При одинаковой функциональности стоимость розеток с УЗО разных брендов может отличаться в десятки раз, хотя надежность этих устройств примерно аналогична

К минусам защитных розеток относят:

  1. Высокую стоимость. Гораздо проще установить один УЗО на всю квартиру или на группу помещений, чем монтировать по отдельному устройству в каждую розетку.
  2. Наличие конкурентных приборов в виде дифавтоматов, которые обеспечивают ещё и дополнительную защиту при наличии перегрузки сети или замыкании проводов.
  3. Частые ложные срабатывания, особенно в старых домах с подпорченной изоляцией проводов.
  4. Многие модели требуют глубоких подрозетников, что усложняет их монтаж.

Таким образом, розетки с УЗО являются довольно узкоспециализированным товаром. Его используют только тогда, когда нет желания или возможности установить общие дифавтоматы в квартире, или имеется необходимость в защите с пороговым уровнем в 10 мА.

Правила подключения к сети

Подключить встраиваемую розетку с УЗО к сети довольно просто.

Максимальный перечень действий для этого может выглядеть следующим образом:

  1. Подобрать под устройство подрозетник соответствующих размеров.
  2. Высверлить коронкой в стене отверстие и подвести к нему фазу, ноль и заземление (при наличии).
  3. Отключить электроэнергию.
  4. Подключить электрические провода к соответствующим клеммам на розетке.
  5. Закрепить прибор в подрозетнике.
  6. Включить электроэнергию.
  7. Нажать кнопку «Тест» и проверить работоспособность устройства. В норме электропитание должно быть сразу отключено.

Установка прибора в виде моноблочного переходника вообще не требуется. Он вставляется в простую розетку, а с другой стороны к нему подключаются бытовые приборы.

Галерея изображений

Фото из

Этап #1 — Сверление отверстия под розетку

Этап #2 — Зачистка электрических проводов

Этап #3 — Прикручивание розетки к стене

Этап #4 — Тестирование срабатывания УЗО

Для установки розетки с УЗО на DIN-планку необходимо просто закрепить её, присоединить соответствующие провода к клеммам и протестировать. После этого устройство готово к работе.

Советы по выбору подходящей модели

Выбор подходящей розетки с УЗО несложен, потому что производители предлагают в основном стандартные решения, а модельный ряд этих устройств невелик.

Способные привести к возгоранию токи утечки гораздо выше тех, которые способны убить человека. Поэтому бытовые розетки с УЗО обеспечивают полную пожаробезопасность при пробое изоляции

Основное внимание при покупке следует обращать на следующие нюансы:

  1. Для ванных комнат степень защиты должна быть не менее IP44, а для сухих помещений – IP21 или IP22.
  2. Для современной бытовой техники можно брать устройства с уровнем отключающего дифференциального тока 10 мА, а при подключении старых устройств – 30 мА.
  3. Если планируется подключение к розетке длинных проводов или нескольких бытовых приборов, то рекомендуется использовать модели с током утечки не менее 30 мА.
  4. Максимальная мощность подключаемой техники не должна быть выше указанной на розетке. Рекомендуется, чтобы допустимый ток был на 30-50% выше, чем реальный рабочий.
  5. Статистика брака и ложных срабатываний практически одинакова у большинства известных брендов, поэтому переплачивать за название не стоит.
  6. На каждое устройство, в отличие от простых розеток, должен быть техпаспорт или инструкция по эксплуатации с указанием технических параметров.

Если приобретается розеточный переходник, то проверить его работоспособность можно прямо в магазине. Достаточно включить его электросеть и нажать кнопку «Тест», имитирующую утечку тока.

После покупки нужно сохранить чек, чтобы в случае выявление брака можно было обменять устройство.

Выводы и полезное видео по теме

Принцип действия и устройство УЗО:

Демонстрация работы розеточного переходника с УЗО:

Лучшим вариантом электрозащиты жилых помещений является, конечно, установка двухуровневой системы дифавтоматов. Однако такая схема требует серьезных монтажных работ и финансовых затрат.

Компромиссным вариантом, в случае необходимости обезопасить отдельные бытовые приборы, является покупка розетки со встроенным УЗО. Это устройство поможет вовремя определить удар током, отключить питание и спасти жизнь человека.

Расскажите о том, как устанавливали розетку со встроенным прибором защиты собственными руками. Поделитесь только вам известными технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии, публикуйте фото, задавайте вопросы в расположенном ниже блоке.

Розетка с УЗО

Подключение мощных потребителей электроэнергии в ванной комнате, таких как стиральная машина или бойлер, требует прокладки выделенной линии электропроводки. Кроме того, повышенная опасность поражения электрическим током во время эксплуатации подобных устройств вынуждает применять при их подключении дополнительные устройства защитной автоматики. Подключение УЗО и автоматического выключателя на каждый потребитель не всегда является оптимальным вариантом, поскольку требует наличия большого количества свободного места в распределительном щитке.

Во многих случаях лучшим решением оказывается использование электрической розетки со встроенным УЗО.

Варианты защиты потребителей от возникновения токов утечки

Чтобы правильно подключить потребители, расположенные в ванной комнате, можно использовать несколько технических способов их защиты от замыкания фазного или нулевого провода на корпус. Для обеспечения электробезопасности при эксплуатации стиральной машинки или бойлера  используются следующие защитные устройства.

УЗО

Установка автомата и устройства защитного отключения на выделенной линии в электрическом щитке. Для монтажа электропроводки в ванной комнате придется использовать отдельные линии для подключения стиральной машины, бойлера, а также прочих потребителей этого помещения.

Дифавтомат

Применение этого устройства позволяет несколько сэкономить место в электрическом щитке, однако существенно не упрощает схему электрической проводки.

Розетка со встроенным УЗО

Розетка со встроенным устройством защитного отключения. В частности, при подключении потребителей ванной комнаты такой вариант часто оказывается наиболее эффективным.

Адаптер

Использование адаптера с защитным отключением. Преимуществом такого способа защиты является то, что его применение не предусматривает необходимости вмешательства в конструкцию электрической проводки. Это устройство может быть подключено к любому разъему. Большинство моделей таких адаптеров имеют низкую степень защиты от влаги и пыли (как правило, IP20), хотя некоторые устройства имеют уровень IP44, что позволяет использовать их для подключения потребителей электроэнергии в ванных комнатах.

Таким образом, применение розетки со встроенным УЗО позволяет значительно упростить схему электрической проводки, а также снизить затраты на ее монтаж. Кроме того, установка таких устройств будет отличным вариантом дооснащения существующей электропроводки с целью повышения электробезопасности и удобства в эксплуатации электрооборудования.

Конструкция

Конструкция и принцип действия устройства защитного отключения, встраиваемого в электрическую розетку, ничем не отличается от его аналогов, используемых для защиты потребителей электрической энергии от последствий, вызванных повреждением изоляции.

Главным элементом конструкции защитного устройства является измерительный трансформатор, способный реагировать на разницу токов в двух проводах. Если стиральная машинка в ванной комнате подключена через подобное устройство, то ее питание может осуществляться только в том случае, если разность между токами фазного и нулевого проводов не превышает определенного значения. Этот параметр называется номинальным дифференциальным током  и обозначается символом ΔI в паспорте розетки и на ее корпусе.

Подключение

Для правильного подключения розетки с УЗО следует руководствоваться теми же правилами, что и при установке обыкновенного штепсельного соединения. Единственной особенностью, о которой нельзя забывать, является необходимость размещения автоматического выключателя перед таким устройством. УЗО не предназначено для защиты потребителей от возникновения коротких замыканий. Большие токи, которые появляются при этом, особенно опасны при эксплуатации стиральных машин в ванной комнате.

Основные характеристики

В зависимости от назначения и места использования такой розетки, она может обладать различными степенями защиты от влаги и пыли. Для сухих помещений используются более дешевые модели, имеющие защиту IP21 или IP22, в помещениях с повышенной влажностью допускается использование устройств со степенью защиты  IP44.

Номинальный дифференциальный ток является одной из важнейших характеристик УЗО. Для изделий со встроенным устройством защитного отключения этот параметр составляет от 10 до 30 мА.

Существуют модели розеток с устройством защитного отключения, которые используются в электрических удлинителях и применяются для выполнения работ с использованием мощного ручного электроинструмента. В этом случае достигается надежная защита человека от поражения электрическим током при повреждении изоляции электрооборудования.

Преимущества и недостатки

Среди преимуществ устройств со встроенным УЗО можно выделить следующие особенности:

  1. Их установка не требует вмешательства в схему электропроводки квартиры.
  2. Правильная установка одного изделия позволяет обеспечить безопасность потребителей, подключаемых в группу розеток, соединенных шлейфом.
  3. Срабатывание защитной автоматики на таком изделии дает возможность однозначно определить, в каком из потребителей домашней электрической сети возникло повреждение изоляции.
  4. Исправность защиты может быть проконтролирована с помощью кнопки «Тест» на корпусе розетки.

Недостатки:

  1. Многие модели розеток со встроенным УЗО требуют наличия более глубокого подрозетника, чем стандартный. Замена монтажной коробки может стать причиной повреждения облицовки стены, в которой устанавливается розетка.
  2. Высокая цена этих устройств. Качественная розетка с устройством защитного отключения обойдется значительно дороже, чем покупка обыкновенной розетки и УЗО по отдельности.

Обеспечение электрической безопасности потребителей стало особенно актуальным с появлением большого количества мощных бытовых электроприборов. Установка дифавтоматов или УЗО для каждой группы потребителей является во многих случаях достаточно трудоемким процессом, требующим существенного переоборудования квартирной электропроводки. Таким образом, использование рассмотренных в статье розеток является отличным способом повысить уровень электробезопасности в эксплуатации потребителей ванной комнаты без существенных трудовых и финансовых затрат.

Socket.io — Защита безопасности на основе токена локального сервера — часть 1/3 — Независимый разработчик программного обеспечения

Защита безопасности, применяемая на сервере http / https, и механизмы, используемые независимо от используемого вами дистрибутива (например, express, перья, total.js и т. Д.), Не защищают socket.io. Это отдельный вопрос, который мы рассмотрим в этой статье. Мы сосредоточимся на трех наиболее известных механизмах безопасности. В этой статье мы сосредоточимся на защите безопасности на основе токена, генерируемого на стороне локального сервера. Наш проект будет работать как для браузерных, так и для мобильных и настольных клиентов.

Авторизация в socket.io поток будет следующий:

— Пользователь должен войти на сервер
— каждый запрос, как несанкционированный, так и авторизованный, проверяется механизмами безопасности
— в случае неавторизованных запросов сервер закрывает сокет клиента — благодаря этому мы уменьшаем количество текущих подключений

Структура нашего проекта:

/ сервер.js — основной сервер на основе express.js — структура очень простая:

Поскольку мы используем переменные среды, мы будем использовать модуль dotenv для автоматической загрузки определенных переменных из файла .env.

В текущем проекте мы будем использовать и сосредоточимся только на LOCAL_JWT_SECRET key

Вся логика socket.io помещается в отдельный файл /modules/mainSocketLocalToken.js, который вызывается с сервера express.js.

Два действия / события сокета, называемые getUser и сообщение , защищены безопасностью.

getUser — получает пользователя по идентификатору

сообщение — отправить широковещательное сообщение всем зарегистрированным пользователям

Чтобы обеспечить безопасность нашей связи с socket.io, мы должны добавить функцию JWT, проверяющую правильность нашего ключа (токен JWT, сгенерированный на стороне сервера). В этой ситуации путь авторизации будет следующим:

— функция JWT проверяет корректность нашего токена (токен JWT поступает с локального сервера) в каждом отправленном сообщении и соединении
— сокет.io применяет определенный процесс авторизации (проверка, если пользователь существует в нашей базе данных)

Вся логика будет содержаться в /definitions/authorization.js

Для реализации JWT валидации применим модуль jsonwebtoken npm (подробнее)

Важно: функция jsonwebtoken verify является асинхронной, поэтому мы будем рассматривать ее как функцию обещания. Обратите внимание также на socket.disconnect (true) — это возможно, чтобы закрыть сокет для неавторизованных пользователей

Последнее, что нужно сделать — это внедрение и использование функции verifyConnection в методах, требующих защиты от несанкционированного доступа.

ОЧЕНЬ ВАЖНО: ЗАЩИЩАЙТЕ СВОЙ SECRET_KEY — он должен храниться только на стороне сервера

Давайте проведем тест: когда пользователь не вошел в систему и попытается использовать функцию широковещательной рассылки для отправки сообщения другому пользователю, он получит ошибку на вашей стороне, которая не авторизована — в журнале консоли вы также увидите ошибки, связанные с защитой нашего функции на стороне socket.io.

Пользователи, не прошедшие аутентификацию:

И для аутентифицированных пользователей:

Лучшая европейская розетка с безопасностью — Отличные предложения на европейскую розетку с безопасностью от глобальной европейской розетки от продавцов безопасности

Отличные новости !!! Вы находитесь в нужном месте для покупки европейской розетки с безопасностью.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая европейская розетка с безопасностью вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили европейскую розетку с безопасностью на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в надежности европейских розеток и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести безопасную розетку европейского стандарта по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

РОЗЕТКИ С ЗАЩИТой — Скачать PDF бесплатно

СОЕДИНИТЕЛЬНАЯ СИСТЕМА M8 / M12

СОЕДИНИТЕЛЬНАЯ СИСТЕМА M8 / M12 КАЖДОЕ СОЕДИНЕНИЕ СЧИТАЕТСЯ ПОДКЛЮЧЕНИЕМ TE S Соединительная система M8 / M12 для промышленной автоматизации и управления станками обеспечивает решение, которое безопасно и надежно обеспечивает

Дополнительная информация

Инструкция по эксплуатации

Важная информация: Эти инструкции содержат информацию о безопасности, внимательно прочтите их и следуйте им.Dialight не несет ответственности за травмы, повреждения или убытки, которые могут возникнуть из-за неправильного номера

. Дополнительная информация

МЭК 309 БЛОКИРОВКИ СЕВЕРНАЯ АМЕРИКАНСКАЯ

IEC 309 БЛОКИРОВКИ СЕВЕРОАМЕРИКАНСКИЙ ВЫКЛЮЧАТЕЛЬ ВЕРСИЯ с MCB (автоматические выключатели) 20, 30, 60 A NEMA 4X Водонепроницаемый (IP67) Рисунок A (См. Рисунок на странице спецификаций) 20, 30, 60 A Защита от брызг (IP44) Рисунок

Дополнительная информация

Клеммные коробки серии 8146

Серия> Корпуса из ударопрочной полиэфирной смолы, армированной стекловолокном> Базовые размеры корпусов различной высоты> Устанавливаются в соответствии с требованиями заказчика> Для клемм макс.00 мм

Дополнительная информация

Заявления об ограничении ответственности. Важное замечание

Заявление об ограничении ответственности Отказ от ответственности Важное примечание Авторские права SolarEdge Inc. Все права защищены. Никакая часть этого документа не может быть воспроизведена, сохранена в поисковой системе или передана в любой форме и любыми средствами.

Дополнительная информация

R.C.C.B. s двухполюсный LEXIC

87045 LIMOGES Cedex Телефон: (+33) 05 55 06 87 87 Факс: (+ 33) 05 55 06 88 88 R.C.C.B. s двухполюсный LEXIC 089 06/09/10/11/12/15/16/17/18/27/28/29/30/35, СОДЕРЖАНИЕ СТРАНИЦЫ 1. Электрические и механические характеристики …

Дополнительная информация

Источник питания Agilent 87421A / 87422A

Технический обзор источника питания Agilent 87421A / 87422A Разработан специально для системных усилителей СВЧ Agilent Technologies Кабель смещения допускает удаленное размещение Компактный размер для легкой интеграции системы

Дополнительная информация

Взрывозащищенные корпуса

1 из 7 Взрывозащищенные корпуса DE8 C 2 из 7 Корпуса Ex d прочны и предназначены для работы в суровых условиях, например: Нефтегазовая промышленность Химическая промышленность Фармацевтическая промышленность Агробизнес Без

Дополнительная информация

Датчик скорости MiniCoder GEL 247

Датчик скорости MiniCoder GEL 47 Фланцевый узел Техническая информация версия 08.0 Семейство MiniCoder от Lenord + Bauer предлагает экономящие место решения для бесконтактного измерения вращательных движений

Дополнительная информация

Селекторный переключатель Тип 08

Компактный и универсальный двухпозиционный многопозиционный селекторный переключатель Для монтажа на печатной плате 25000 циклов переключения с крутящим моментом переключения до 9,0 Нсм Позолоченные контакты: микрон Прочный металлический корпус с металлическим стержнем

Дополнительная информация

Цифровой дисплей DA 48

Подключаемый ЖК-дисплей с питанием от контура Не ​​требуется дополнительный источник энергии Свободно регулируемая шкала на месте Может быть повернута в любое положение Подходит для любого преобразователя 0 мА с разъемом EN 175301-803A Digital

Дополнительная информация

MIC-WKT и MIC-WKT-IR

MIC-WKT и MIC-WKT-IR Руководство по установке Bosch Security Systems RU Руководство по установке и эксплуатации Руководство по установке MIC-WKTI и MIC-WKT-IR RU 2 Комплекты плат привода промывочного насоса MIC-WKT и MIC-WKT-IR

Дополнительная информация

EGSTON Standard E2xFxWx 12 Вт

Общее описание Семейство импульсных источников питания обеспечивает непревзойденную гибкость и производительность, удовлетворяя даже самые строгие требования.Очень гибкая электрическая конфигурация

Дополнительная информация

Предохранительные клапаны серии 1805

Октябрь 2011 г. Предохранительные клапаны серии 1805 P1026 1805G Тип 1805-2 Тип 1805-4 Рис. 1. Типовые предохранительные клапаны 1805 Введение Предохранительные клапаны серии 1805 предназначены для использования на фермах

Дополнительная информация

PSR Компактная серия Описание

Описание Серия PSR — самая компактная из всех линейок устройств плавного пуска ABB, что позволяет разместить множество устройств в одном корпусе.Концепция системы с ручным пускателем двигателя обеспечивает

Дополнительная информация

Ответвители питания 2,54 мм для объединительных плат

www.erni.com Каталог E 074490 04/06 Издание 2 www.erni.com 2 Каталог E 074490 Каталог 04/06 E 074490 04/06 Издание 2 Издание www.erni.com 2 Содержание Электрические и механические характеристики … 2

Дополнительная информация

Беспроводной передатчик Microcor (MWT)

Rohrback Cosasco Systems, Inc.Характеристики беспроводного передатчика Microcor (MWT): Высокая безопасность и надежность самоорганизующейся беспроводной ячеистой сети Измерение потерь металла с высоким разрешением для всех производственных сред

Дополнительная информация

СБОРНЫЕ СОЧЕТАНИЯ РОЗЕТКИ

СОБИРАЕМЫЕ РАЗЪЕМЫ Корпус очень прочный, устойчивый к ударам, легко открывается, обеспечивает удобное крепление, его можно подсоединять через кабельный ввод. Он состоит из монтажной рейки 35 мм Window 6

Дополнительная информация

Системы крепления реле

Страница 1 Выпущено в июле 1998 г. Изменено с апреля 1997 г. Данные могут быть изменены без предварительного уведомления RL COMBIFLEX RE 500 (SE 94832) (SE 970140) (SE 950216) Характеристики Подходит для стандартной 19 стойки, заподлицо, полузапуск, выступ

Дополнительная информация

NI USB-6008/6009 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ OEM

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NI USB-6008/6009 OEM Этот документ предоставляет информацию о размерах, разъемах и других компонентах OEM-устройства National Instruments USB-6008/6009.Для получения дополнительной информации о

Дополнительная информация

Решения по автоматизации безопасности

Принцип действия, характеристики Preventa safety s типов XPS AV ,, Для контроля переключателей Принцип действия Safety s XPS AV, и используются для контроля цепей, соответствующих стандартам EN / ISO

Дополнительная информация

Сила электротехники

Сила электротехники, если хотите… новейшее программное обеспечение CAD для проектирования электрических систем с долгосрочной стратегией развития. Объектно-ориентированное проектирование с безопасностью

. Дополнительная информация

Миллиомметр Agilent 4338B

Миллиомметр Agilent 4338B от 10 мкОм до 100 кОм Технический обзор Введение Идеально подходящий для точных измерений чрезвычайно низких сопротивлений с использованием испытательного сигнала переменного тока, Agilent Technologies 4338B подходит для настольных

Дополнительная информация

Приточно-вытяжные установки РПВ — РП — РА

ПРИМЕНЕНИЕ Отопление, вентиляция, охлаждение >> ЗАВОДЫ >> СКЛАДЫ >> ЗАЛЫ >> ДИСТРИБЬЮТНЫЕ ЦЕНТРЫ >> КОММЕРЧЕСКИЕ ПОМЕЩЕНИЯ >> МЕСТА ПОКЛОНЕНИЯ Приточно-вытяжные установки RPV — RP — RA www.reznor.eu ДПЛА — RP

Дополнительная информация

Контактная информация HYPOXI DISTRIBUTORS

АВСТРАЛИЯ И НОВАЯ ЗЕЛАНДИЯ HYPOXI Australia Pty Ltd Первый этаж, 119 Foveaux Street Surry Hills NSW 2010 Австралия Тел. +61 2 9281 2033 Факс +61 2 9281 2038 Электронная почта: [email protected] АВСТРИЯ Электронная почта: [email protected]

Дополнительная информация

ACS-30-EU-EMDR-10-MOD

Многофункциональный обогреватель Управление и мониторинг в коммерческих и жилых зданиях Модуль датчика защиты от обледенения крыш и водостоков Техническая информация Сертификаты Модуль Класс защиты IP Рабочая температура окружающей среды

Дополнительная информация

Решения для технологической сигнализации

Решения для технологической сигнализации Надежный контроль и управление www.selco.com Гибкие панели аварийной сигнализации SELCO для наблюдения и контроля SELCO предлагает эффективные и надежные решения для мониторинга аварийных сигналов в электрических сетях

. Дополнительная информация

ведер розеток | Выучите Erlang на благо!

Привет, похоже, ваш Javascript отключен. Ничего страшного, сайт без него работает. Однако вы можете предпочесть читать его с подсветкой синтаксиса, для чего требуется Javascript!

Ковши розеток

Пока что мы немного повеселились, имея дело с самим Erlang, почти не общаясь с внешним миром, хотя бы с помощью текстовых файлов, которые мы читаем здесь и там.Поскольку отношения с самим собой могут приносить удовольствие, пора выбраться из нашего логова и начать разговаривать с остальным миром.

В этой главе рассматриваются три компонента использования сокетов: списки ввода-вывода, сокеты UDP и сокеты TCP. Списки ввода-вывода не являются такой уж сложной темой. Это просто умный способ эффективно создавать строки для отправки через сокеты и другие драйверы Erlang.

Списки ввода-вывода

Ранее в этом руководстве я упоминал, что для текста мы можем использовать либо строки (списки целых чисел), либо двоичные файлы (двоичная структура данных, содержащая данные).Отправка сообщений по сети, таких как «Hello World», может выполняться в виде строки как «Hello World» и в виде двоичного файла как << "Hello World" >> . Аналогичные обозначения, аналогичные результаты.

Отличие состоит в том, как можно собирать вещи. Строка немного похожа на связанный список целых чисел: для каждого символа вы должны сохранить сам символ плюс ссылку на остальную часть списка. Более того, если вы хотите добавить элементы в список, либо в середине, либо в конце, вам нужно пройти весь список до точки, которую вы изменяете, а затем добавить свои элементы.Однако это не тот случай, когда вы добавляете:

А = [а]
B = [b | A] = [b, a]
C = [c | B] = [c, b, a]


В случае предварительного добавления, как указано выше, все, что хранится в A или B или C , никогда не нужно переписывать. Представление C можно увидеть как [c, b, a] , [c | B] или [c, | [b | [a]]] , среди других. В последнем случае вы можете видеть, что форма A такая же в конце списка, как при объявлении.Аналогично для B . Вот как это выглядит с добавлением:

А = [а]
B = A ++ [b] = [a] ++ [b] = [a | [b]]
C = B ++ [c] = [a | [b]] ++ [c] = [a | [b | [c]]]]


Вы видите все это переписывание? Когда мы создаем B , мы должны перезаписать A . Когда мы пишем C , мы должны переписать B (включая содержащуюся в нем часть [a | ...] ). Если бы мы добавили D аналогичным образом, нам пришлось бы переписать C .Для длинных строк это становится слишком неэффективным и создает много мусора, который нужно очистить виртуальной машиной Erlang.

С двоичными файлами дела обстоят не так плохо:

A = << "a" >>
B = << A / двоичный, "b" >> = << "ab" >>
C = << B / двоичный, "c" >> = << "abc" >>


В этом случае двоичные файлы знают свою длину, и данные могут быть объединены за постоянное время. Это хорошо, намного лучше, чем списки. К тому же они более компактные.По этим причинам мы часто пытаемся придерживаться двоичных файлов при использовании текста в будущем.

Однако есть несколько недостатков. Двоичные файлы были предназначены для обработки вещей определенным образом, и все еще существует стоимость изменения двоичных файлов, их разделения и т. Д. Более того, иногда мы будем работать с кодом, который взаимозаменяемо использует строки, двоичные файлы и отдельные символы. Постоянное преобразование между типами было бы проблемой.

В этих случаях список ввода-вывода — наш спаситель.Списки ввода-вывода — это странная структура данных. Это списки байтов (целые числа от 0 до 255), двоичных файлов или других списков ввода-вывода. Это означает, что функции, которые принимают списки ввода-вывода, могут принимать такие элементы, как [$ H, $ e, [$ l, << "lo" >>, ""], [[["W", "o"], < <"rl" >>]] | [<< "d" >>]] . Когда это произойдет, виртуальная машина Erlang просто сгладит список, так как ей нужно это сделать, чтобы получить последовательность символов Hello World .

Какие функции принимают такие списки ввода-вывода? Большинство функций, связанных с выводом данных, работают.Любая функция из модуля io, файлового модуля, сокетов TCP и UDP сможет их обрабатывать. Некоторые библиотечные функции, такие как некоторые из модуля unicode и все функции из модуля re (для r egular e xpressions), также будут обрабатывать их, и это лишь некоторые из них.

Попробуйте предыдущий Hello World IO List в оболочке с io: format ("~ s ~ n", [IoList]) , просто чтобы увидеть. Он должен работать без проблем.

В общем, это довольно умный способ построения строк, позволяющий избежать проблем с неизменяемыми структурами данных, когда дело доходит до динамического построения содержимого для вывода.

TCP и UDP: Bro-tocols

Первый тип сокетов, который мы можем использовать в Erlang, основан на протоколе UDP. UDP — это протокол, построенный поверх уровня IP, который предоставляет несколько абстракций поверх него, таких как номера портов. UDP считается протоколом без сохранения состояния. Данные, полученные с порта UDP, разбиваются на мелкие части, без тегов, без сеанса, и нет гарантии, что полученные фрагменты были отправлены в том же порядке, что и вы. На самом деле нет никакой гарантии, что если кто-то отправит пакет, вы его вообще получите.По этим причинам люди склонны использовать UDP, когда пакеты маленькие, иногда могут быть потеряны с небольшими последствиями, когда не происходит слишком много сложных обменов или когда низкая задержка абсолютно необходима.

Это что-то, что можно увидеть в отличие от протоколов с отслеживанием состояния, таких как TCP, где протокол заботится об обработке потерянных пакетов, изменении их порядка, поддержании изолированных сеансов между несколькими отправителями и получателями и т. Д. TCP позволит надежный обмен информацией, но рискнет быть медленнее и тяжелее в установке.UDP будет быстрым, но менее надежным. Тщательно выбирайте в зависимости от того, что вам нужно.

В любом случае использовать UDP в Erlang относительно просто. Мы настраиваем сокет для данного порта, и этот сокет может как отправлять, так и получать данные:

Для плохой аналогии это похоже на то, что у вас дома есть куча почтовых ящиков (каждый почтовый ящик является портом) и в каждый из них вы получаете крошечные листочки бумаги с небольшими сообщениями. В них может быть любой контент, от «Мне нравится, как ты выглядишь в этих штанах» до «Слип из в доме !».Когда некоторые сообщения слишком велики для клочка бумаги, многие из них сбрасываются в почтовый ящик. Ваша задача — собрать их так, чтобы это имело смысл, затем подъехать к какому-нибудь дому и после этого сбросить бланки в качестве ответа. Если сообщения чисто информативные («привет, ваша дверь не заперта») или очень маленькие («Что на тебе надето? -Рон»), все должно быть в порядке, и вы можете использовать один почтовый ящик для всех запросов. Однако, если бы они были сложными, мы могли бы использовать один порт на сеанс, верно? Ух нет! Используйте TCP!

В случае TCP протокол называется протоколом с отслеживанием состояния и основанным на соединении.Прежде чем отправлять сообщения, вы должны пожать друг другу руки. Это означает, что кто-то берет почтовый ящик (аналогично тому, что мы имеем в аналогии с UDP), и отправляет сообщение со словами: «Привет, чувак, это звонок по IP 94.25.12.37. Хотите поболтать? », На что вы отвечаете чем-то похожим на« Конечно. Отметьте свои сообщения номером N, а затем добавьте к ним увеличивающееся число ». С этого момента, когда вы или IP 92.25.12.37 захотите общаться друг с другом, вы сможете заказывать листы бумаги, запрашивать недостающие, отвечать на них и так далее осмысленно.

Таким образом, мы можем использовать один почтовый ящик (или порт) и поддерживать все наши коммуникации в порядке. Это отличная вещь в TCP. Это добавляет некоторые накладные расходы, но гарантирует, что все будет заказано, правильно доставлено и так далее.

Если вам не нравятся эти аналогии, не отчаивайтесь, потому что мы перейдем к делу, посмотрев, как использовать сокеты TCP и UDP с Erlang прямо сейчас. Это должно быть проще.

UDP Разъемы

Существует всего несколько основных операций с UDP: настройка сокета, отправка сообщений, получение сообщений и закрытие соединения.Возможности примерно такие:

Первая операция, несмотря ни на что, — это открыть сокет. Это делается путем вызова gen_udp: open / 1-2 . Самая простая форма выполняется путем вызова {ok, Socket} = gen_udp: open (PortNumber) .

Номер порта может быть любым целым числом от 1 до 65535. От 0 до 1023 порты известны как системные порты . В большинстве случаев ваша операционная система делает невозможным прослушивание системного порта без прав администратора.Порты с 1024 по 49151 являются зарегистрированными портами. Обычно они не требуют разрешений и могут использоваться бесплатно, хотя некоторые из них зарегистрированы в хорошо известных сервисах. Тогда остальные порты известны как динамический или частный . Они часто используются для эфемерных портов . Для наших тестов мы возьмем номера портов, которые в некоторой степени безопасны, например, 8789 , которые вряд ли будут приняты.

Но перед этим, что насчет gen_udp: open / 2 ? Второй аргумент может быть списком опций, указывающих, какой тип мы хотим получать данные ( список или двоичный ), как мы хотим их получать; как сообщения ( {active, true} ) или как результат вызова функции ( {active, false} ).Есть больше вариантов, например, должен ли сокет быть установлен с IPv4 ( inet4 ) или IPv6 ( inet6 ), можно ли использовать сокет UDP для широковещательной передачи информации ( {broadcast, true | false} ), размер буферов и т. д. Доступно больше вариантов, но пока мы будем придерживаться простых вещей, потому что понимание остального зависит от вас. Тема может быстро стать сложной, и это руководство, к сожалению, посвящено Erlang, а не TCP и UDP.

Итак, откроем сокет.Сначала запустите данную оболочку Erlang:

1> {ok, Socket} = gen_udp: open (8789, [двоичный, {active, true}]).
{хорошо, # порт <0,676>}
2> gen_udp: open (8789, [двоичный, {активный, истинный}]).
{error, eaddrinuse}


В первой команде я открываю сокет, приказываю ему вернуть мне двоичные данные, и я хочу, чтобы он был активен. Вы можете увидеть, что возвращается новая структура данных: #Port <0.676> . Это представление только что открытого сокета. Их можно использовать во многом как Pid: вы даже можете настроить ссылки на них, чтобы сбой распространялся на розетки в случае

розеток по всему миру, розеток и вилок по странам

Travel — розетки по всему миру, розетки и вилки по странам домой | электроника | ящик для инструментов | научный клуб | tuxtalk | фотографии | электронные открытки | онлайн магазин


Все эти электронные устройства нуждаются в энергии…. Какой адаптер правильный ??
Импульсные блоки питания в современной электронике и зарядные устройства обычно могут работать. с множеством разных напряжений и частот. Только вилка должна быть адаптированным к розетке. Ноутбуки обычно могут работать без заземления. Однако в большинстве блоков питания портативных компьютеров заземляющий контакт используется для защиты от электростатического разряда. Блок питания ноутбука будет иметь конденсатор. (около 1 мкФ), подключенный между выходным контактом минус постоянного тока и контактом заземления на разъем питания.

Просто используйте функцию поиска вашего браузера (crtl-f), чтобы найти , найдите название страны и найдите нужный раздел на этой странице.

Немецкая розетка (также известная как розетка Schuko или вилка типа F)


Контакты заземления — это зажимы с обеих сторон.
Напряжение: 230 В переменного тока
Расстояние между пальцами: 19 мм, диаметр пальца: 4,8 мм

Используется в Афганистан, Алжир, Австрия, Болгария, Хорватия, Финляндия, Германия, Греция, Венгрия, Нидерланды, Норвегия, Португалия, Сербия, Испания, Швеция, Турция.В России и странах бывшего Советского Союза используются вилки аналогичного типа, но диаметр контактов составляет 4,0 мм.

Розетка французская (вилка Type-E)


Во Франции розетка аналогична немецкой, за исключением того, что выходит из розетки.
Напряжение: 230 В переменного тока
Расстояние между пальцами: 19 мм, диаметр пальца: 4,8 мм

Используется в Бельгия, Буркина-Фасо, Бурунди, Камерун, Конго, Чехия, Франция, Либерия, Марокко, Мартиника, Польша, Словакия, Тунис .

Вы можете приобрести вилки, которые подходят для Германии и Франции, а также иметь надежное заземление. У них есть контакты по бокам для зажимов и также возьмем французский заземляющий штифт:

Дания, Гренландия, вилка Type-K


Аналогичен французскому разъему, но заземляющий контакт входит.
Напряжение: 230 В переменного тока
Расстояние между пальцами: 19 мм, диаметр пальца: 4,8 мм

Швейцария, Лихтенштейн, швейцарская вилка, вилка типа J


Земля — ​​это штифт посередине, немного не по центру.
Напряжение: 230 В переменного тока
Расстояние между штифтами: 19 мм, диаметр штифта: 4,0 мм

Италия, Чили, вилка Type-L


Земля — ​​это булавка посередине.
Напряжение: 230 В переменного тока
Диаметр штифта: 4,0 мм

Большая часть Европы (материковая Европа), вилка Type-C

Основное различие между всеми европейскими вилками — это контакт заземления (и контакт диаметр). Напряжение везде 230V AC. Следовательно, можно создать дорожный адаптер, который будет подходят для всех тех стран в континентальной Европе, пока нет заземления необходим.

Есть даже вилка под названием «Europlug» , которая подойдет ко всем европейским настенные розетки, кроме Великобритании / Ирландии / Кипра / Мальты. Диаметр штифта составляет 4 мм, и он можно слегка согнуть, чтобы обеспечить надежный контакт в гнездах сделано для штифтов 4,8 мм. Расстояние между штифтами составляет 19 мм (измерено от центра до центра). Штекер имеет контакты с изоляционные рукава для повышения безопасности при использовании с розетками, которые не отступают.


Europlug, он же вилка Type-C

Округа, в которые подойдет такая универсальная европейская вилка без заземляющего штыря:
Алжир, Ангола, Аруба, Австрия, Бангладеш, Бельгия, Боливийский, Боснийский, Бразилия, Болгария, Камерун, Чили, Колумбия, Хорватия, Чехия, Дания, Эквадор, Египет, Эстония, Финляндия, Франция, Газа, Германия, Греция, Гренландия, Венгрия, Исландия, Индия, Индонезия, Ирак, Иран, Израиль, Италия, Иордания, Конго, Латвия, Лихтенштейн, Литва, Люксембург, Мадагаскар, Майорка, Марокко, Мартиника, Маврикий, Намибия, Непал, Нидерланды, Норвегия, Пакистан, Филиппины, Польша, Португалия, Румыния, Россия, Сербия, Словакия, Словения, Испания, Шри-Ланка, Судан, Швеция, Швейцария, Сирия, Таити, Таиланд, Идти, Чад, Щеченя, Тунис, Турция, Украина, Уругай, Вьетнам, Западное побережье, Заир

Соединения высокой мощности в Европе

Большинство домов в Европе подключают мощные устройства, такие как сауны, кухонные плиты и т. Д… чтобы «розетки большой мощности». Те имеют 380 В / 400 В при 50 Гц с 3 фазами . Напряжение между фаза и нейтраль — 220/230 В. В бытовой технике обычно нет разъема для этого. Кабели привинчиваются непосредственно к небольшой соединительной коробке в стене.

Израиль, Западный берег и Газа, вилка Type-H


Штифт заземления — третий штифт внизу.
Напряжение: 230 В переменного тока
Расстояние между штифтами: 19 мм, диаметр штифта: 4,5 мм

До 1989 года контакты разъема были слегка плоскими.Большинство настенных розеток теперь сделаны так, что они принимают как старые плоские контакты разъема, так и новые круглые.

Индия, вилка типа D


Эта вилка изначально была известна как British Standard 546, но больше не используется в Британии. Двухконтактная евровилка подходит к этому разъему, однако некоторые розетки могут иметь запорный механизм, который закрывает отверстие для контакты линии, если что-то не вставлено в разъем заземления. Штифт заземления имеет довольно широкий диаметр — 7,1 мм, и вы можете разблокировать отверстие для штифтов лески, вставив тупой карандаш или тонкую пластиковую шариковую ручку в отверстие для земли.Это позволяет вставлять евровилку даже в розетки с таким механизмом шторки.

Обратите внимание, что есть также очень похожее гнездо, известное как Type-M, которое имеет гораздо более широкое расстояние между контактами и контакты большего размера. диаметр для обеспечения большей мощности (рассчитан на более высокие токи). Есть некоторые странно выглядящие розетки с 6 отверстиями, в которые можно вставить как Type-D, так и вилка Type-M, как показано на рисунке ниже:


Комбинированная розетка типа D и типа M
Штепсельная вилка европейского стандарта войдет в два нижних отверстия, и вам придется протолкнуть что-нибудь в отверстие заземляющего штифта (второе по центру сверху), чтобы разблокировать защитные пластиковые шторки, закрывающие дыры.

Обычно вы можете включать и выключать розетку с помощью маленького переключателя. рядом с розеткой.

Напряжение: 230 В переменного тока
Расстояние между выводами типа D: 19 мм (от центра к центру), диаметр нейтрального и «горячего» стержня: 5,1 мм, Диаметр заземляющего штифта: 7,1 мм

Округа, в которых есть розетки этого типа:
Индия, Шри-Ланка, Непал, Пакистан.

Великобритания, Великобритания, британский 3-контактный разъем, разъем Commonwealth, разъем BS-1363, разъем типа G


Штекерные штифты в Великобритании имеют прямоугольную форму и обязательные заслонки, которые закройте отверстие для штырей, если что-то не вставлено в землю отверстие для разъема.Контакт заземления на вилке длиннее, чем другие контакты, и поэтому вставит первым.
Обычно вы можете включать и выключать розетку с помощью маленького переключателя. рядом с розеткой.

Интересной диковинкой является переходной штекер Europlug в BS-1363. Это не переходник для путешествий, но подходящая постоянная заглушка, где крышка закрывается с помощью винт. Он преобразует бытовые приборы с популярным европейским штекером в BS-1363.

Переходник из европы
в BS-1363

Напряжение: 240 В переменного тока, немного выше, чем в континентальной Европе, но совместимо.

Округа, в которых есть розетки этого типа:
Бермудские острова, Великобритания / Соединенное Королевство (Англия / Уэльс / Шотландия / Северная Ирландия), Гана, Гибралтар, Великобритания, Гонконг, Ирландия, Остров Мэн, Катар, Кения, Кувейт, Мальта, Малайзия, Оман, Саудовская Аравия, Шотландия, Сейшеллен, Сингапур, Уганда, Уэльс, Кипр

Австралия и Новая Зеландия, вилка типа I


Это розетка с плоскими контактами, имеющими угол.
Напряжение: 240 В переменного тока Графства, в которых есть розетки этого типа:
Аргентина, Австралия, Новая Зеландия, Папуа — Новая Гвинея,

Материковый Китай, вилка Type-I

Разъем почти идентичен австралийскому разъему.Булавки просто немного длиннее (около 1 мм) и обычно нет переключателя.
Напряжение: 230 В переменного тока при 50 Гц

Почти во всех отелях есть довольно распространенная розетка с несколькими розетками, в которую вставляется вилка из материкового Китая. и разъемы для США / Европы. Существуют разные версии этого разъема с несколькими розетками. Некоторые из них могут быть оснащены 3-х контактными штепсельными вилками, но все они используют как минимум двухконтактные разъемы. Люди из Япония или Северная Америка должны знать, что напряжение составляет 230 В, даже если их коннектор влезает в такую ​​многокорпусную розетку.


США / Канада (розетка для Северной Америки, NEMA-1 = вилка типа A, NEMA-5 = вилка типа B)


Штыри на розетке для США плоские и параллельные. Штифт заземления длиннее и круглый. Вилка имеет один штырь, который немного шире, так что даже две вилки не могут быть перевернуты. Более узкий контакт — это «горячий» провод, а более широкий — нейтральный. Однако на вилках с заземлением вы обычно обнаружите, что плоские штыри иметь одинаковый размер. Строго говоря, вилка японская.Двухконтактные вилки известны как вилки NEMA-1 и вилки с дополнительным заземлением. подключение — штекеры NEMA-5.

Напряжение: 120 В переменного тока (ранее 110 В переменного тока), частота: 60 ​​Гц
Расстояние между пазами: 12,7 мм (1/2 дюйма) от центра до центра, круглая земля Диаметр штифта: 3/16 дюйма (4,763 мм), Плоские штыри: толщина 1/16 дюйма x ширина 4/16 дюйма x 10/16 дюйма в длину
Более широкий нейтральный штырь имеет ширину 5/16 дюйма вместо 4/16, если вилка закодирована чтобы предотвратить обратную вставку.

Округа, в которых есть розетки этого типа:
Канада, Коста-Рика, Дубай, Доминиканская Республика, Эквадор, Гватемала, Гаити, Гавайи, Гондурас, Ямайка, Япония (аналог Северной Америки, но булавки имеют одинаковую ширину), Мексика, Никарагуа, Панама, Филиппины, Пуэрто-Рико, Тайвань, США, Венесуэла

Японская вилка имеет два одинаковых плоских штыря, а вилка для США — один. зубец, который немного шире.Американские вилки с такими кодовыми штырями не подходят к японским розеткам.

Североамериканская розетка не отступает. Это имеет два последствия: маленькие дети могут есть желание вытащить вилку из розетки, потянувшись за конец изоляция по направлению к штырям, так как их маленькие пальцы могут там хорошо держаться. Oни при прикосновении к контактам можно легко получить удар током. Это смягчается низкое напряжение всего 120 В переменного тока, которое редко приводит к смерти. Вторая проблема, связанная с этим, заключается в том, что небольшие металлические предметы, такие как e.г скрепка могла падают вдоль стены на контакты и вызывают короткое замыкание между нейтралью и горячий зубец. В недавних установках это смягчается путем установки сокета таким образом, чтобы штифт заземления направлен вверх. Розетка NEMA-5 в целом очень безопасная. Есть и другие страны, в которых розетки гораздо хуже.


Последние установки имеют заземление.
Североамериканская розетка имеет преимущество перед всеми остальными розетками. розетки и вилки по размеру.Он самый компактный.

Соединения большой мощности в Северной Америке (NEMA-14)

Соединения высокой мощности используются с духовками на кухне и сушилками для одежды. Обратите внимание, что заглушки для сушилок и кухонных плит разные, но оба имеют 240В. У них 2 фазы и 240 В при 60 Гц между фазами (120 В между фазой и нейтралью). Напряжение может варьироваться от 220 В до 250 В в зависимости от нагрузки сети. Самая европейская стирка машины могут подключаться к нему без проблем (трансформатор не требуется).У небольшого количества европейских стиральных машин могут быть проблемы с частотой 60 Гц, если у них асинхронный двигатель, например для насоса, рассчитанный на работу на частоте 50 Гц. Заметка что для этого нет готовых адаптеров. Наиболее Американцы или канадцы даже не узнают, что у них есть напряжения. подходит для европейской техники в их домах. Вы можете получить вилку (сменные шнуры сушилки) во многих магазинах. Это тяжелые кабели с медные провода диаметром около 2 мм. Для сборки адаптера вам понадобится привезти из своей страны розетку, способную принимать такие тяжелые провода.Для подключения используйте контакты, помеченные как P1 и P2 ниже. картина. Контакт заземления подключается к контакту заземления вашей розетки. Нейтральный не связано. Быть осторожен! Игра с мощными соединениями может быть фатален, если вы не знаете, что делаете.

Выход осушителя США / Канада

Соответствующая вилка для сушилки большой мощности (большая и тяжелая).

Заявление об отказе от ответственности

Нет никакой гарантии, что информация на этой странице верна.В некоторых странах по историческим причинам также могут быть настенные розетки двух типов.

Свяжитесь со мной, предложения и фото

Сделайте снимок вилки и розетки во время работы и отправьте его мне.
Вы можете связаться со мной по электронной почте:

PowerPDU 4C | NETIO products a.s.

Этот продукт можно подключить к облачной службе NETIO (100 выходов могут управляться с 1 веб-экрана). NETIO Cloud — идеальное решение для удаленного управления и перезапуска .
Платная облачная служба NETIO находится в ведении компании NETIO products a.s. в качестве опоры для выпускаемого оборудования.

  • Все продукты, производимые NETIO , продукты могут быть подключены к NETIO Cloud .
  • Пользователь может безопасно управлять подключенными устройствами через Интернет из любого места (HTTP).
  • Первые 3 года — бесплатное подключение к услуге благодаря «Приветственному балансу ».
  • NETIO Cloud можно использовать параллельно с другими протоколами Open API.
  • Безопасная связь устройства с облачной службой (порт 8883 — MQTT — TLS )
  • NETIO Cloud имеет собственный Open API , который можно использовать для управления всеми устройствами в определенной учетной записи пользователя (протокол MQTTS).

>> Подробнее об облачном сервисе NETIO

Последовательный порт RS-232 NETIO 4C

NETIO PowerPDU 4C обеспечивает последовательный порт RS-232 на своей 3-контактной зеленой клеммной колодке.Последовательный порт может использоваться как удаленный последовательный порт (туннель от TCP-соединения к последовательному порту) или , управляемый с помощью сценариев Lua .

Сценарии

Lua могут отправлять строки на этот последовательный порт и читать любые ответы. Это позволяет легко подключать различные промышленные устройства, чтобы, например, реагировать на высокую температуру, измеренную датчиком RS-232, путем включения определенной розетки.

>> Подробнее о RS-232

Lua — Программируемые скрипты

PowerPDU 4C может запускать пользовательские сценарии, написанные на языке Lua . Пользователь вводит сценарий в интерфейсе веб-администрирования устройства. Никакого дополнительного ПО устанавливать не требуется. Скрипты запускаются непосредственно в устройстве, и не требует подключения к облаку. .

Пользовательские сценарии Lua могут:

  • Включение / выключение отдельных розеток ( AN01 )
  • Отправить электронное письмо
  • Считывание значений или отправка команд через RS-232 ( AN18 )
  • Отправлять и получать запросы и ответы ICMP PING ( AN09, AN24 , AN25)
  • Загрузите и проанализируйте файлы XML с других устройств (с заданного IP-адреса) — ( AN13 , AN14)
  • Обменивайтесь данными с другими IP-продуктами, используя SNMP и Modbus / TCP в качестве клиента — M2M Active Client
  • Работа с датой и временем (Планировщик / Календарь) ( AN07 , AN17)

Страница Application Notes (ANxx) содержит больше примеров сценариев Lua, а также практические руководства для отдельных функций.

>> Подробнее о NETIO Lua

Мониторинг сетевых устройств (функция IP WatchDog)

Функция IP WatchDog в NETIO PowerPDU 4C отслеживает ответы PING (ICMP). Контролируемое устройство (маршрутизатор, IP-видеокамера,…) можно легко перезапустить без вмешательства человека. Функцию можно настроить через веб-интерфейс.

Расширения Lua IP WatchDog

Являясь уникальной особенностью продуктов NETIO, сценарии Lua могут использоваться для написания более сложных условий для мониторинга других устройств.Например, правильную работу других устройств (сердцебиение) можно проверить путем анализа файлов XML, загрузки веб-страниц и т. Д.

>> Функция IP Watchdog

Состояние PowerUp

Для некоторых приложений важно установить правильное состояние выхода мощности сразу после включения (или восстановления). Параметр «PowerUp state» определяет поведение розеток 110/230 В сразу после восстановления питания , до установления стандартной связи с главной системой.

  • по
  • Off
  • LAST state восстанавливает последнее состояние перед отключением питания

Задержка включения Функция обеспечивает включение выхода питания 110/230 В с настраиваемой задержкой (несколько секунд) после восстановления питания. Это может предотвратить срабатывание автоматического выключателя при восстановлении питания после сбоя.

>> Состояние PowerUp

Встроенный коммутатор Ethernet

NETIO PowerPDU 4C включает два порта RJ45 для подключения к локальной сети.Устройство включает в себя встроенный (неуправляемый) коммутатор Ethernet. Несколько блоков PowerPDU 4C могут быть подключены в «гирляндную цепь» к одному разъему RJ45 LAN; каждый PowerPDU 4C будет иметь свой собственный IP-адрес.


ZCS (переключение нулевого тока)

Важной особенностью NETIO PowerPDU 4C является ZCS (переключение нулевого тока). ZCS означает, что управляющее реле переключает выходную розетку IEC-320 C13 или выключает , когда ток пересекает нулевой уровень .

  • Благодаря ZCS устройство может управлять импульсными источниками питания (серверы, компьютеры и другое ИТ-оборудование) до максимальной номинальной мощности.
  • Использование ZCS (переключение при нулевом токе) для включения выходов снижает вероятность срабатывания автоматического выключателя при восстановлении питания после сбоя.
  • Поскольку реле переключается, когда кривая синусоидального тока пересекает нулевой уровень, отрицательные эффекты пускового тока значительно уменьшаются.
  • ZCS значительно снижает электромагнитные помехи, возникающие при подключении и отключении устройств на 230 В.
  • В долгосрочной перспективе ZCS снижает количество отказов PowerPDU 4C из-за повреждения внутреннего реле.
  • ZCS продлевает срок службы подключенного оборудования; особенно в случае частого включения / выключения устройств, которые для этого не предназначены (например, импульсных источников питания).
  • Когда нагрузка переключается несколько раз в день, ZCS снижает нагрузку на подключенное оборудование и сокращает затраты на техническое обслуживание (замена источника питания для часто переключаемого оборудования).

>> Подробнее о ZCS

IOC (независимое управление выходом)

NETIO PowerPDU 4C можно использовать для профессиональных приложений, например для питания серверов. В частности, для серверов важно избегать мгновенного включения или выключения питания.

Таким образом, управление выходом полностью не зависит от подсистемы связи LAN. На состояние включения / выключения выходной розетки не влияет отключение LAN, перезагрузка внутреннего устройства или обновление прошивки.

>> IOC (Независимое управление мощностью)

Планировщик (переключение отдельных розеток по времени)

Переключение розеток может управляться по времени с помощью планировщика с графическим интерфейсом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
