Как вставить вилку в розетку со шторкой?

Розетка со шторкой

Зачем нужны розетки со шторками и крышкой

От чего защищают розетки со шторками

В ассортимент всех текущих серий электроустановочных изделий входят несколько типов розеток, включая розетки с защитными шторками. Розетки данной разновидности также иногда называют розетками с защитой от детей. Что же это такое, кого и от чего они в состоянии защитить?
Передняя панель электророзетки с заземлением имеет 2 отверстия, которые равноудалённо располагаются слева и справа от центра розетки. В данные отверстия, когда подключается электрический прибор, входят штифты вилки. Если посмотреть внутрь данных отверстий, то у розетки, которая не имеет защитных шторок, можно увидеть контакты из латуни, обхватывающие штыри вилки. У розетки с предохранительными шторками латунные контакты нельзя увидеть, потому что отверстия закрыты заглушками из пластика. Это и есть защитные шторки розетки. Две шторки могут быть отодвинуты исключительно в одно и то же время. Когда к розетке подключается вилка электрического прибора, 2 металлических штифта вилки в одно время надавливают на 2 пластиковых шторки розетки. Они отодвигаются, штыри вилки подключаются к контактам розетки, электрический прибор подключается к электрической цепи. Если попытаться надавить только на 1 защитную пластиковую шторку, к примеру, отвёрткой, карандашом или спицей, шторки не отодвигаются, контакты розетки остаются закрытыми. Когда происходит нажатие только на одну из защитных шторок, её лепесток не совершает вращательное движение вокруг собственной оси, отгибается назад и натыкается на пластмассовую панель механизма розетки. В большей части случаев такая конструкция противодействует доступу к контактам розетки.

Конструкция розеток со шторками

У большинства изготовителей шторки – это движущаяся деталь из пластика, которая закреплена в центре и имеет по бокам 2 скошенные в различные стороны площадки. Когда округлые штифты вилки одновременно надавливают на шторки, они проворачиваются по часовой стрелке или против неё, таким образом, открывается доступ к электроконтактам розетки. Когда вилку вынимают из розетки, защитные шторки переходят в первоначальную позицию, потому что в переднюю панель розетки встроена пружина. Розетки Schneider electric со шторками создали таким образом, что усилие при вставке вилки в розетку с предохранительными шторками почти не отличается от подобного усилия у розеток без защиты.

Использование розеток с защитными шторками

Розетки с защитными шторками ставят в квартирах и иных жилых помещениях, где живут семьи с небольшими детьми, в яслях, детсадах, школах и медучреждениях. Помимо розеток с защитными шторками также используют специализированные детские заглушки из пластика, которые блокируют отверстия розеток в детской комнате. Плюсом эксплуатации розеток с защитными шторками в сравнении с заглушками от детей является то, что данные шторки блокируют отверстия розетки на автомате. Можно просто забыть об этом. Заглушку нужно вставлять каждый раз после очередного использования розетки самостоятельно. Большая часть конструкций детских заглушек допускает их использование в розетках с защитными шторками, в конечном итоге безопасность не бывает лишней.

Розетки с крышкой

Такие розетки имеют массу плюсов:
• Удобство ухода. Крышка предохраняет от загрязнения функциональной части розетки.
• Безопасность. Крышка прикрывает розетку от случайных брызг и пыли.
• Красивый внешний вид. Розетки с крышкой, которые установлены на видном месте, смотрятся значительно лучше, чем обыкновенные розетки.

Где устанавливают розетки с крышкой

В гостиной, спальне или кабинете. Розетки с крышками не испортят внешний облик помещения.
• В детской комнате. Такая розетка не будет вызывать интерес у ребёнка.
• На кухне, в ванной комнате. Большое количество бытовой техники, которая периодически используется, требует монтирования дополнительных розеток. Крышка защитит эти розетки от загрязнения и случайного проникновения влаги.

Купить розетку со шторками Schneider Electric

Розетки Schneider Electric со шторками – это изделия, которые изготовлены лучшими инженерами и дизайнерами компании. Серии электроустановочных изделий объединили в себе продолжительный инженерный опыт и прогрессивные дизайнерские идеи. Ими была очень быстро завоёвана любовь дизайнеров и уважение монтажников. Помимо розеток со шторками, компания изготавливает розетки с заземлением, информационные розетки. Продукция компании имеет высокое качество исполнения, превосходный внешний вид, практичность и продолжительный срок эксплуатации, безопасность и надёжная защита от влаги и пыли, гарантия на всю продукцию, обширный модельный ряд, разумную стоимость, ассортимент постоянно обновляется.

Источник: https://energosf.ru/review/zachem-nuzhny-rozetki-so-shtorkami/

От чего защищают розетки с защитными шторками?

В ассортимент всех современных серий электроустановочных изделий входят несколько видов розеток, в том числе розетки с защитными шторками. Розетки с защитными шторками также иногда называют розетками с защитой от детей. Давайте разберемся, что такое розетки с защитными шторками, кого и от чего они могут защитить?

Лицевая панель электрической розетки с заземлением имеет два симметричных отверстия, расположенных симметрично слева и справа от центра розетки. В эти отверстия при подключении электроприбора входят металлические штифты (проще говоря, контакты) вилки.

Если заглянуть внутрь этих отверстий, то у розетки без защитных шторок можно увидеть латунные контакты, которые обхватывают штифты вилки. У розетки с защитными шторками латунные контакты видны не будут, так как отверстия закрыты пластиковыми «заглушками». Это и есть защитные шторки розетки. Это хорошо видно на фотографиях розетки с защитными шторками и без защитных шторок.

Отверстия электрической розетки без защитных шторок Отверстия электрической розетки c защитными шторками

Обе шторки можно отодвинуть только одновременно. При подключении к розетке вилки электроприбора два металлических штифта вилки одновременно давят на обе пластиковых шторки розетки. Шторки отодвигаются, штифты вилки подключаются к контактам розетки, электроприбор подключается к электрической цепи.

При попытке нажать только на одну защитную пластиковую шторку, например, отверткой, карандашом или металлической спицей, отодвигание шторок не происходит, и контакты розетки остаются закрытыми. При надавливании только на одну часть защитной шторки ее лепесток не может провернуться вокруг своей оси, отгибается назад и упирается в пластиковую панель механизма розетки. В подавляющем большинстве случаев такая конструкция блокирует доступ к контактам розетки.

Как это работает? Конструкция розетки с защитными шторками

Если посмотреть на лицевую панель розетки в момент подключения к ней вилки как бы «с обратной стороны», то получится такая картинка:

Обратная сторона лицевой панели со шторками Защитные шторки розетки закрыты Защитные шторки розетки открываются Защитные шторки розетки открыты, штифты вилки в розетке

У большинства производителей защитные шторки – это подвижная пластиковая деталь, закрепленная в центре и имеющая по бокам две скошенные в разные стороны площадки. При одновременном надавливании на защитные шторки округлыми штифтами вилки они проворачиваются по или против часовой стрелке, открывая доступ к электрическим контактам розетки.

Положение штифтов вилки при надавливании на защитные шторки розеток Движение защитных шторок розетки при надавливании на них штифтов вилки

Когда вилку вытаскивают из розетки, защитные шторки возвращаются на исходную позицию, благодаря встроенной в лицевую панель розетки пружине.

Электроустановочные изделия Florence сконструированы таким образом, что усилие при втыкании вилки в розетку с защитными шторками практически не отличается от аналогичного усилия у розеток без защитных шторок.

Ничего не найдено для Feeds


Выключатели


Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза


Электрооборудование и безопасность


Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей


Светильники


Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с


Электрооборудование и безопасность


Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям


Светильники


Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по


Розетки


Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

ТОП-10 розеток с детской защитой

Полезная информация

Безопасность детей, особенно если они еще совсем маленькие – настоящее испытание для родителей, поскольку уследить за такой непоседой практически невозможно, как ни старайся. Благо что современные электроприборы, в том числе выключатели и розетки, готовы к подобному испытанию со стороны ребенка благодаря встроенной системе защиты.

Все гениальное в корне своем довольно простое, что и видно на примере розеток с защитой от детей. Выглядит конструкция следующим образом – в двух отверстиях под вилку встроены своеобразные пластиковые «шторки», которые открываются исключительно в том случае, когда на них происходит достаточно высокое физическое давление, причем одновременно. Это обезопасит ребенка, которых захочет покормить гномика в розетке гвоздями и обезопасит родителей от лишних седых волос на голове.

Второй важный момент, которым классифицируются розетки и выключатели – пыле- и влагозащита. Зачастую этому моменту не уделяют особого внимания, хотя изобретательность детей заставляет учитывать и тот факт, что одними гвоздями может не обойтись и в ход пойдут соки и воды с холодильника. Именно для таких целей и предусмотрен уровень защиты IP. чем выше его показатель от 00 до 68, тем меньше риск короткого замыкания из-за воздействия воды или проникновения сторонних мелких предметов. Достаточно часто на розетках с повышенной влагозащитой устанавливают шторки из прозрачного пластика на пружинке, которые сами закрываются после извлечения вилки из розетки.

Кому отдать предпочтение

Современный рынок попросту наводнен различным электрооборудованием, поэтому довольно сложно выбрать действительно безопасный вариант, не прогадав с его стоимостью. Для примера можно взять продукцию компании Legrand, цена которой ненамного выше широко распространенных товаров-ноунеймов, но вот качество и надежность подкрепляются соответствующими документами и сертификатами. Ниже представлен долгожданный список из 11 позиций интересных и практичных розеток с защитой от детей этого и нескольких других производителей:

Legrand Galea Life Арт.: 771221

Legrand Valena Арт.: 774421



Legrand Celiane Арт.: 67168

Legrand Valena Allure Арт.: 753720

Legrand Forix Арт.: 782450

Axolute Bticino Арт.: L4141

Legrand Etika Plus Арт.: 672234

Legrand Cariva Арт.: 773721

Legrand Valena Life Арт.: 753616

Legrand Quteo Арт.: 782280

Список не способен в полной мере продемонстрировать всю красоту каждой конкретной серии, поэтому ознакомиться со всей этой продукцией куда удобнее в нашем интернет-магазине или получить консультацию по телефонам: (067) 225-01-36, (066) 780-56-78.

17.10.2017

Розетка со шторками, все модели, цены, наличие, доставка по РФ

Электричество плотно вошло в быт современного человека. Настолько плотно, что при повседневном использовании об опасностях, связанных с ним можно и позабыть. Однако производители электроустановочного оборудования обязаны помнить о возможности поражения током и оснащать свои продукты средствами, повышающими безопасность использования. В качестве одного из подобных средств выступают защитные шторки в каналах, ведущих к контактам розетки.

Принято считать, что такое конструктивное решение предназначено для защиты детей от поражений электрическим током. Это суждение справедливо только отчасти. Во-первых: никакие защитные шторки не станут преградой ребенку, если он задастся целью проникнуть внутрь розетки. А во-вторых: необходимость использования розеток с защитными шторками прописана в ПУЭ (пункт 7.1.49) для любых жилых помещений.

На практике подобное предписание соблюдается только при капитальном строительстве. В большинстве случаев используемая застройщиком электрофурнитура незамедлительно меняется хозяевами новой квартиры во время ремонта. К тому же, подобные ситуации справедливы только для новостроек. При возведении старых домов подобные требования еще не были действительны и вряд ли соблюдались в процессе ремонта. Что же касается безопасности детей, то гарантировать ее не могут ни шторки, ни заглушки.

Принцип работы и особенности защитных шторок

Механизм защитных шторок появился приблизительно два десятилетия назад. Но в требованиях ПУЭ он был прописан несколько позже. Конструктивные особенности розеток со шторками не позволяют проникнуть в каналы, ведущие к контактам без усилия, приложенного к двум шторкам одновременно. С одной стороны, это удобно, а с другой — не настолько безопасно, как может показаться. Дело в том, что одновременное давление на шторки могут оказывать не только контактные штыри штепселя, но и два любых подходящих по размеру предмета, к примеру, гвоздя или канцелярских скрепки.

Таким образом, безопасность, обеспечиваемая подобными шторками, условна и если двухлетний ребенок вряд ли справится с механизмом, то у ребенка лет пяти-шести с этим вряд ли возникнут проблемы. Обратной стороной медали служит обеспечиваемая защита не только детей, но и механизма розетки. Закрытые шторки препятствуют попаданию пыли и грязи внутрь механизма, что продлевает его эксплуатационный срок и повышает надежность контакта.

Механизмом защитных шторок могут оснащаться силовые розетки любой конфигурации и различной степени защищенности. Розетки, используемые для скрытого и открытого монтажа, с одним, двумя или четырьмя постами, с заземлением или без него и защитными шторками есть в каждой коллекции всех производителей от элитных винтажных изделий Thomas Hoof до надежных и доступных моделей от LK Studio.

Таким образом, розетки с защитными шторками не гарантируют полной безопасности пользователей, но их установка прописана в требованиях ПУЭ. Следует помнить, что, начиная с определенного возраста, стать серьезным препятствием на пути любопытного ребенка подобный механизм не сможет. С другой стороны, наличие шторок несколько повышает защищенность самого механизма от пыли и других загрязнений.

Розетка силовая (CEE) отключаемая, с предохранителем, с защитой

Встраиваемая розетка Hypra Prisinter — IP 44/55 — 3К+Н+З — 16 А — пластик

14

7 031.36 р.

Розетка для тяжелых условий с выключателем и механической блокировкой 216MVS6WH, 16A, 2P+E, IP67, 6ч ABB

7

19 668. 68 р.

Розетка для тяжелых условий с выключателем и механической блокировкой 4125MVS6WH, 125A, 3P+N+E, IP67, 6ч ABB

64

43 010.62 р.

Розетка для тяжелых условий с выключателем и механической блокировкой 416MVS6WH, 16A, 3P+N+E, IP67, 6ч ABB

1

20 584. 41 р.

Розетка для тяжелых условий с выключателем и механической блокировкой 432MVS6WH, 32A, 3P+N+E, IP67, 6ч ABB

2

24 699.19 р.

Розетка металл. с выключателем и механической блокировкой 4125MM6, 125A, 3P+N+E, IP44, 6ч ABB

9

72 446.76 р.

Розетка наруж. уст. 32А 380В 3Р+N+PE 50Гц IP44 с мех. блокировкой выкл. навесным замком Mennekes 5105A

17

11 418.68 р.

Розетка наружной уст. с мех-ой блокировкой и боковым расположением разъема IP44 32А 3P+E+N 400В | DIS5603287 DKC (ДКС)

27

6 383. 64 р.

Розетка наружной уст. с мех-ой блокировкой и боковым расположением разъема IP67 32А 3P+E+N 400В | DIS5613287 DKC (ДКС)

132

8 302.32 р.

Розетка наружной уст. с мех-ой блокировкой и верхним расположением разъема IP44 32А 3P+E+N 400В | DIS5003287 DKC (ДКС)

16

7 590. 02 р.

Розетка наружной уст. с мех-ой блокировкой и верхним расположением разъема IP67 16А 3P+E+N 400В | DIS5051687 DKC (ДКС)

4

6 461.22 р.

Розетка наружной уст. с механической блокировкой и боковым расположением разъема IP44 16А 2P+E 230В | DIS5601683 DKC (ДКС)

30

5 027. 14 р.

Розетка наружной уст. с механической блокировкой и боковым расположением разъема IP44 16А 3P+E 400В | DIS5601686 DKC (ДКС)

9

5 158.98 р.

Розетка наружной уст. с механической блокировкой и боковым расположением разъема IP44 32А 2P+E 230В | DIS5603283 DKC (ДКС)

3

6 213. 82 р.

Розетка наружной уст. с механической блокировкой и боковым расположением разъема IP67 16А 2P+E 230В | DIS5611683 DKC (ДКС)

126

6 709.91 р.

Розетка наружной уст. с механической блокировкой и боковым расположением разъема IP67 32А 2P+E 230В | DIS5613283 DKC (ДКС)

3

7 513. 04 р.

Розетка наружной уст. с механической блокировкой и боковым расположением разъема IP67 63А 2P+E 230В | DIS5616383 DKC (ДКС)

1

21 349.70 р.

Розетка наружной уст. с механической блокировкой и боковым расположением разъема IP67 63А 3P+E 400В | DIS5616386 DKC (ДКС)

3

17 161. 58 р.

Розетка наружной уст. с механической блокировкой и верхним расположением разъема IP44 16А 2P+E 230В | DIS5001683 DKC (ДКС)

112

4 995.99 р.

Розетка наружной уст. с механической блокировкой и верхним расположением разъема IP44 16А 3P+E 400В | DIS5001686 DKC (ДКС)

3

5 295. 69 р.

Розетка наружной уст. с механической блокировкой и верхним расположением разъема IP44 32А 3P+E 400В | DIS5003286 DKC (ДКС)

2

7 156.61 р.

Розетка наружной уст. с механической блокировкой и верхним расположением разъема IP67 16А 2P+E 230В | DIS5051683 DKC (ДКС)

15

5 756. 41 р.

Розетка наружной установки IP44 16А 3P+E+N 400В с механической блокировкой и боковым расположением разъема (DIS5601687) DKC (ДКС)

23

5 650.59 р.

Розетка наружной установки IP44 16А 3P+E+N 400В с механической блокировкой и верхним расположением разъема (DIS5001687) DKC (ДКС)

7

5 392. 37 р.

Розетка наружной установки IP67 16А 3P+E 400В с механической блокировкой и верхним расположением разъема (DIS5051686) DKC (ДКС)

4

6 072.47 р.

Розетка наружной установки IP67 32А 3P+E+N 400В с механической блокировкой и верхним расположением разъема (DIS5053287) DKC (ДКС)

13

9 040. 62 р.

Розетка наружной установки IP67 63А 3P+E+N 400В с механической блокировкой и боковым расположением разъема DKC (ДКС)

2

23 150.76 р.

Розетка наружной установки с механической блокировкой и DIN-рейкой на 6 модулей IP44 16A 3P+E 400В | DIS5671686 DKC (ДКС)

10

11 549. 36 р.

Розетка наружной установки с механической блокировкой и DIN-рейкой на 6 модулей IP44 32A 3P+E+N 400В | DIS5673287 DKC (ДКС)

3

7 871.96 р.

Розетка наружной установки с механической блокировкой и DIN-рейкой на 6 модулей IP67 16А 3P+E+N 400В | DIS5681687 DKC (ДКС)

2

7 306. 10 р.

Розетка наружной установки с механической блокировкой и боковым расположением разъема IP67 16А 3P+E+N 400В (DIS5611687) DKC (ДКС)

43

6 414.20 р.

Розетка настенная 16А 3п 6ч 230В IP44 с отсеком для защитных устройств или предохранителей Mennekes 7007

1

12 441. 09 р.

Розетка настенная 32А 3п 6ч 230В IP67 горизонт. с выключателем нагрузки и механической блокировкой DUO Mennekes 7629

1

21 702.04 р.

Розетка настенная 32А 4п 6ч 400В IP67 с отсеком выключателем нагрузки и механической блокировкой DUO Mennekes 5635A

6

16 160. 12 р.

Розетка настенная механическая блокировка DUO отсек для модульных устройств 16А 2Р+E IP67 Mennekes

2

23 799.16 р.

Розетка с выключателем и механической блокировкой 216MHS6, 16A, 2P+E, IP44, 6ч ABB

26

7 658.91 р.

Розетка с выключателем и механической блокировкой 432MHS6, 32A, 3P+N+E, IP44, 6ч ABB

2

10 141. 30 р.

Розетка с выключателем и механической блокировкой 432MVS6W, 32A, 3P+N+E, IP67, 6ч ABB

1

11 560.15 р.

Розетка с механической блокировкой и предустановленным модульным оборудованием. 2P+E, 32А (УЗО 40А+АВ 32А), IP67 | DIS5683283RMW DKC (ДКС)

3

24 449. 80 р.

Розетка с механической блокировкой и предустановленным модульным оборудованием. 2P+E, 32А (УЗО 40А, 30 мА), IP67 | DIS5683283RW DKC (ДКС)

2

17 252.11 р.

Розетка с механической блокировкой и предустановленным модульным оборудованием. 3P+E, 32А (УЗО 40А, 30 мА), IP44 | DIS5673286R DKC (ДКС)

2

19 872. 30 р.

Розетка с механической блокировкой и предустановленным модульным оборудованием. 3P+N+E, 16 А (АВДТ), IP44 | DIS5671687RM DKC (ДКС)

3

57 006.43 р.

Розетка с механической блокировкой и предустановленным модульным оборудованием. 3P+N+E, 16 А (АВДТ), IP67 | DIS5681687RMW DKC (ДКС)

7

37 853. 34 р.

Розетка с механической блокировкой и предустановленным модульным оборудованием. 3P+N+E, 16 А (УЗО 25А, 30 мА), IP44 | DIS5671687R DKC (ДКС)

8

14 873.28 р.

Розетка с механической блокировкой и предустановленным модульным оборудованием. 3P+N+E, 32 А (АВДТ), IP44 | DIS5673287RM DKC (ДКС)

2

68 000. 95 р.

Розетка с механической блокировкой и предустановленным модульным оборудованием. 3P+N+E, 32 А (АВДТ), IP67 | DIS5683287RMW DKC (ДКС)

1

45 318.98 р.

Розетка силовая125А 5Р 6ч 400 В (50+60 ГЦ) КРАСНАЯ смешанный тип защиты IP67 Mennekes 5692A

1

95 113. 71 р.

Розетка силовая16А 3Р 6ч 220-230 В (50+60 ГЦ) СИНЯЯ смешанный тип защиты IP44 Mennekes 7002A

1

9 650.77 р.

Розетка силовая16А 3Р 6ч 220-230 В (50+60 ГЦ) СИНЯЯ смешанный тип защиты IP44 Mennekes 7213

1

13 179.76 р.

Розетка силовая16А 3Р 6ч 220-230 В (50+60 ГЦ) СИНЯЯ смешанный тип защиты IP67 Mennekes 7012A

10

12 694. 57 р.

Розетка силовая (CEE) отключаемая, с предохранителем, с защитой — прайс-лист, актуальные цены, купить из наличия на складе и под заказ, доставка по РФ

Штепсельная розетка с заземляющим контактом: материалы и конструкция

На чтение 6 мин. Просмотров 18 Опубликовано Обновлено

Новостройки возводятся с соблюдением особых требований к прокладке электропроводки. Она обязательно должна иметь в своей конструкции заземляющие контуры. Это обуславливается тем, что бытовые приборы представляют собой высокомощные электроустановки, заключенные в металлический корпус, поэтому всегда есть риск возникновения короткого замыкания, которое может создать серьезную угрозу для человека. В связи с этим розетка штепсельная с заземляющим контактом является частью любого нового дома.

Конструкция штепсельной розетки

Устройство розетки от компании Schnaider Elektric

Главным отличием конструкции штепсельной розетки от обычной является то, что в ней присутствует три или пять контактов в зависимости от того, будет она частью однофазной или трехфазной сети соответственно. В остальном каких-то существенных отличий нет. Розетка двухполюсная с защитным контактом может быть:

  • накладной;
  • скрытой;
  • одинарной;
  • двойной;
  • тройной.

Контактные колодки в розетке

Стандартная штепсельная розетка состоит из трех комплектующих:

  • контакт;
  • корпус;
  • колодка.

Корпус используется в качестве украшения и обеспечения защиты разъемов от внешних воздействий — блокирует доступ к токопроводящим элементам. Если в доме требуется установка трех или большего количества спаренных электроточек, в раму устанавливаются отдельные, оснащенные сердцевиной из пластика.

Крышка всегда производится из особого пластика, устойчивого к воздействию высоких температур и механических повреждений. При желании можно подобрать корпус, который будет соответствовать интерьеру помещения. Определенные модели также оснащаются другими комплектующими: подсветка, кнопка для выдавливания вилки и другие.

Основным устройством является карболитовая или керамическая колодка, закрепляющая контакты и крышку. Карболитовые отличаются повышенной прочностью, но чаще всего встречаются только в старых розетках. Керамика сама по себе является достаточно хрупкой, в связи с чем при установке следует быть предельно осторожным, так как при возникновении на колодке даже небольших повреждений компонент уже не подлежит восстановлению.

Как подключать розетки

Крепление провода с помощью зажимных клемм

Штепсельные двухполюсные розетки с заземляющим контактом могут быть нескольких видов. На российском рынке можно найти только три ключевых конструкции, названия которых различаются в соответствии со страной-производителем, где они зачастую изготавливаются и являются наиболее распространенными.

  • Французская. В такой конструкции заземляющий контакт представляет собой простой штырь, входящий в штепсель при подключении к розетке. Под такое соединение должен использоваться специальный штепсель, отверстие в котором будет соответствовать штырю.
  • Немецкая. Главным отличием этой конструкции является наличие специальных зажимов, расположенных по бокам и выполняющих функцию заземляющего контакта. За счет такого подхода обеспечивается не только возможность быстрого подключения заземляющего контура, но и удобная фиксация штепселя в розетке.
  • Американская. Отличается расположением заземляющих контактов в специальных отверстиях основных разъемов конструкции.

Скрытая

Скрытая розетка с защитным контактом

Чаще всего такой вариант штепсельных розеток используется при проведении проводки внутри помещения. Основная часть находится внутри стены, защитный корпус размещается в монтажной коробке и почти не выходит за плоскость стены. Узел, через который подключатся провода, устанавливается таким образом, чтобы полностью исключить возможность выдавливания кабелей. Плотность прижатия вилки обеспечивается за счет использования пружинной шайбы.

Наружная

Наружняя штепсельная розетка с защитной шторкой

В основном является частью открытой проводки и закрепляется на стене. Основание располагается в пластмассовом корпусе, закрепленном на стене при помощи специального подрозетника. В конструкцию входит подсветка, таймер выключения, а также крышка, оснащенная защитой от детей.

Влагозащищенные

Специальная категория розеток, предназначенных для использования в помещениях с повышенной степенью влажности: ванные, бассейны или бани. Главным отличием от обычного варианта исполнения является наличие специальной мембраны, которая используется в качестве надежного барьера, защищающего рабочие контакты. Пластиковые шторы и крышки оснащены внутренним фланцем, через который обеспечивается отвод воды и накапливающегося конденсата.

Правила установки

Стандарты расположения розеток и выключателей

Чтобы после монтажа розетка работала долго, надежно и безопасно, нужно соблюдать простые правила:

  • Электроточка должна устанавливаться на высоте от 30 до 80 см от уровня пола, за исключением надплинтусных моделей.
  • Модели, оснащенные заземляющим контактом, должны устанавливаться не ближе, чем на 50 см от приборов или газовой трубы.
  • Если в доме есть дети, следует устанавливать розетки повыше.
  • Одноместные или двуместные штепсельные розетки при скрытой установке должны быть облачены в железный или пластмассовый корпус, а резерв провода в них должен составлять 5-6 см.
  • При прокладке новой линии электроснабжения следует сразу же позаботиться об установке точек питания.
  • Если нужно поставить в ряд сразу несколько розеток, можно воспользоваться коробками, предназначенными для установки сразу двух колодок. При монтаже большего количества следует подготовить группу подрозетников, закрепляющихся друг к другу.
  • Можно использовать схему подключения «шлейф», когда контакты предыдущей розетки объединяются с питанием следующей, или же воспользоваться вариантом подключения к отдельной линии.

Перед тем как приступать к монтажу штепсельной розетки, нужно в обязательном порядке выключить электропитание, а также использовать индикатор для проверки напряжения.

Нормативы для штепсельных розеток

Рекомендуемая высота установки розеток на кухне

Занимаясь монтажом и наладкой электротехнических устройств, нужно проследить, чтобы соблюдался каждый ГОСТ и норматив, регулирующий тип розеток и общее их количество в квартире в зависимости от особенностей помещения. Следует позаботиться о соблюдении следующих требований:

  • На каждые 6 м2 комнаты должна устанавливаться минимум одна розетка.
  • В коридоре этот норматив составляет 10 м2.
  • На кухне устанавливаются минимум три штепсельные розетки, рассчитанные на ток 6 А, а также одна с заземляющим контактом и рассчитанная на ток 10 А, если площадь помещения составляет менее 8 м2. В противном случае по нормативу на кухне должно стоять четыре точки питания первого типа.
  • Если в помещении используется стационарная электроплита, она должна быть подключена в розетку, рассчитанную на ток 25А, которую нужно заземлить.

Корпус электроточки всегда должен иметь соответствующую маркировку, по которой определяется степень ее защищенности.

Выбор и установка штепсельных розеток – это один из наиболее ответственных этапов прокладки электропроводки. Если подойти к этому вопросу ответственно, можно обеспечить продолжительный срок службы устройства и всех приборов в доме.

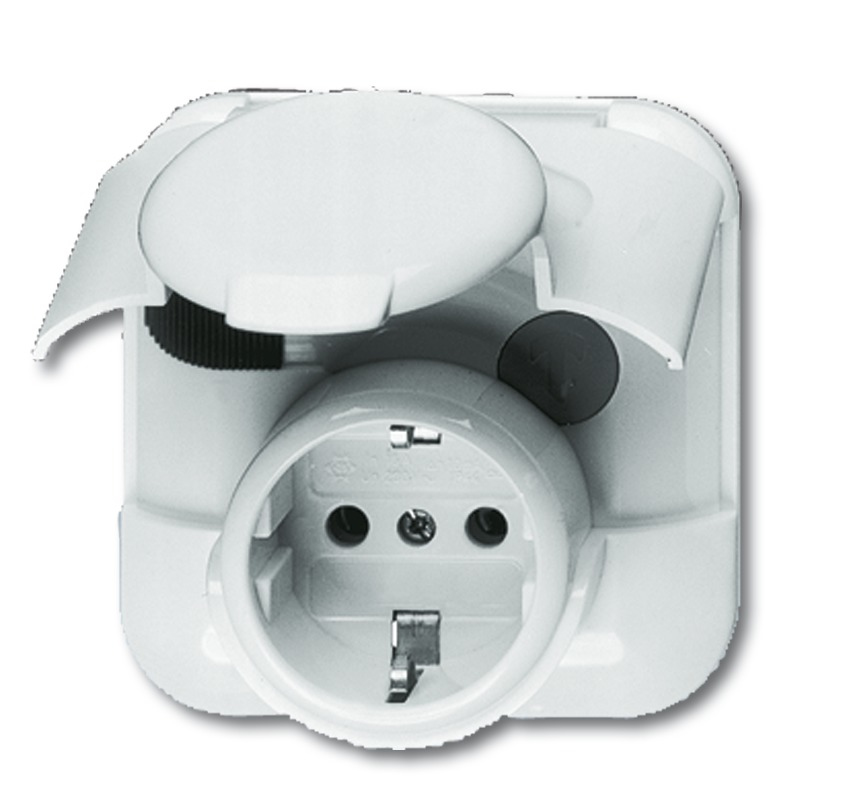

Штепсельные розетки с защитным контактом



Старые розетки практически полностью вышли из обихода. Всё дело в том, что они отличаются повышенной опасностью. Когда-то давно эти гнёзда выглядели нормой, электрификация шла полным ходом, но и пожарные бригады выезжали на вызов намного чаще. Поэтому стандарты были изменены примерно в 1970-х годах, хотя до бывших советских республик эта волна инноваций докатилась значительно позже. Розетки типа Schuko были изобретены в Германии. В них обязательно имеется пара отверстий с контактами однофазной сети, а также защитный контакт, идущий на централизованное заземление. Сейчас эти изделия можно увидеть практически в каждом доме.

Когда не стоит использовать эти розетки


Они не всегда могут принести то самое удобство использования и безопасность:

  • Если заземление не подключено, то толку от защитного контакта не будет. Это просто обычная розетка с простым внешним видом.
  • Вилка входит в разъём с особенно большим усилием. Тогда можно вырвать всё из стены очень легко. А это оголенные провода и большая опасность. Обычно это происходит из-за несоответствия ответных частей.
  • Штыри могут иметь неподходящий диаметр, а в результате контакт нужно «ловить» в одном положении. Это неудобно, а также чревато постоянным возникновением искры.
  • Вилка всегда рассчитана на ток в 16 ампер. Если в розетке контакты слабее, то она будет постепенно подгорать. Со временем пластик придёт в полную негодность.
  • Когда гнездо не заглублено в стену, то есть возможность прикоснуться к токопроводящим элементам пальцами. Это очень опасно для маленьких детей.



В России это решение всех проблем и их возникновение одновременно. Старые дома не имеют заземления, что не позволяет использовать новые электрические сети. Некоторые люди идут на преступление, подвергая опасности всех жильцов. Они кидают заземление на арматуру или, что ещё хуже, на трубы отопления. В этом случае можно повесить на батарею мокрую вещь, а потом получить удар током. Если в розетке имеются разъёмы под контакты диаметром 5.5 мм, созданные под 16А, то её использование без заземления запрещено. У нас мало кто придерживается этого правила. Schuko это не просто название, а целый комплекс стандартов. Когда он работает, волноваться о своём здоровье и безопасности не стоит. Если вы строите частный дом или стали владельцем жилья в новостройке, то не пренебрегайте заземлением, а превратите его в преимущество.

Коротко об ответной части


Одной розетки мало, ей ещё должна соответствовать вилка. Такая большая разница в форматах разных стран и частей света обусловлена войной производителей, а также попытками утверждения самостоятельных форматов электрической безопасности. Поэтому если собираетесь куда-то в путешествие, то возьмите с собой множество различных универсальных переходников. Туристы часто жалуются, что им не удаётся заряжать мобильные телефоны или фотоаппараты, поэтому единственным выходом является поиск адаптеров у людей из своей страны.


Критика розеток с защитным контактом


Эксперты часто намекают на то, что эта конструкция несовершенна, изжила себя, а также слишком сильно отбилась от общего хода развития технологий. Например, им не нравится отсутствие плавкого предохранителя, но это добавляет определенную степень сложности. Ещё один фактор это отсутствие полярности и защиты от вставки вилки в обратном порядке. Но это актуально лишь для низковольтных сетей постоянного тока. Также пользователи часто жалуются на слишком плотное вхождение частей, из-за чего розетки вырываются из стены вместе с вилкой.


Покупать необходимо только качественные изделия от проверенных торговых марок хотя бы потому, что обман с материалом контактов всегда вызовет их слом при длительном использовании.

Где купить розетки с защитным контактом


Они в широком ассортименте представлены в нашем интернет-магазине «ПрофЭлектро». Это фирменные изделия с корпусами из негорючего пластика и плотными латунными контактами. С каждым годом качество лишь возрастает, что позволяет добиться лучшего уровня безопасности с минимальными вложениями. Доставка действует в любой город и регион России.

ЗАЩИТНАЯ РОЗЕТКА — Powermatic7

{{еще}}
{{#unless split_search}}

Продукты

{{#if has_results}}

    {{#each results}}

  • {{#if on_sale}}

    {{@ root. on_sale_label}}

    {{/если}}

    {{заглавие}}

    {{#if on_sale #}}
    {{цена}}
    {{compare_at_price}}
    {{еще}}
    {{цена}}
    {{/если}}

  • {{/каждый}}

{{results_label}}
{{еще}}

{{results_label}}

{{/если}}

{{еще}}

Продукты

{{#if has_products_results}}

    {{#each products.полученные результаты}}

  • {{#if on_sale}}

    {{@ root. on_sale_label}}

    {{/если}}

    {{заглавие}}

    {{#if on_sale #}}
    {{цена}}
    {{compare_at_price}}
    {{еще}}
    {{цена}}
    {{/если}}

  • {{/каждый}}

{{products.results_label}}
{{еще}}

{{products.results_label}}

{{/если}}

{{/пока не}}
{{/если}}

FatallyFlawed

Дети не могут совать вещи в розетки British — для защиты они встроили автоматические жалюзи.

Важное сообщение
С большой печалью сообщаем вам, что один из основателей FatallyFlawed,
Дэвид Пикок, скончался в ноябре 2018 года.Соучредитель Питер Манро сказал:
«Дэвид Пикок был ответственным и добросовестным профессиональным инженером, который бескорыстно посвятил себя
много времени и сил на его чрезвычайно тщательно исследованные кампании, FatallyFlawed и
Plugsafe. Эта работа была продиктована осознанием того, что не только крышки сокетов не нужны, но и не нужны.
во многих отношениях может нанести серьезный вред. Это дань его усилиям, которые, несмотря на первоначальную
равнодушие и непримиримость многих официальных органов, растет общественная и профессиональная
признание того, что неотъемлемые функции безопасности розеток BS1363 с самого начала
скомпрометирован использованием крышек розеток, которые не имеют полезной функции.»

На сайте ИЭПП есть полный некролог.
Те, кто участвует в FatallyFlawed, продолжат кампанию как достойное наследие Дэвида.
В ноябре / декабре произошли некоторые перебои в работе электронной почты, при необходимости напишите нам еще раз. Спасибо

Британские вилки и розетки на 13 А считаются самыми безопасными в мире. Это один из результатов правительственного планирования Великобритании в 1940-х годах по улучшению строительных стандартов. В комитет, которому было поручено улучшить электрические установки, входила всего одна женщина, но эта женщина оказала огромное влияние! Ее звали Кэролайн Хаслетт, она была инженером-электриком, пионером в использовании электричества на благо женщин, освобождая их от домашней рутины, и экспертом по безопасности в доме.Она считала, что нужна новая, более удобная и безопасная вилка и розетка. В результате первое требование в рекомендациях комитета заключалось в том, что он должен защищать маленьких детей от возможности прикоснуться к токоведущим частям с помощью жалюзи или внутренней конструкции розетки. В результате дизайн, который используется до сих пор, фактически делает и то, и другое. Детский палец недостаточно мал, чтобы войти в отверстия розетки достаточно далеко, чтобы добраться до токоведущих частей, но чтобы убедиться, что внутри отверстий есть изолированные ставни, которые предотвращают вставку чего-либо, кроме вилки.Эти заслонки закрываются автоматически, как только вытаскивается вилка.

Первоначально представленный в 1947 году, британский стандарт 1363 защищает наших детей. С тех пор закон Великобритании требует, чтобы все продаваемые розетки соответствовали стандарту BS 1363, обеспечивая безопасность вашего ребенка. Розетки предназначены для подключения вилок, которые соответствуют очень точным требованиям (и закон требует, чтобы вилки были сертифицированы как соответствующие требованиям). Ничего, что не соответствует этим требованиям, никогда не следует вставлять в розетку, нет крышек для розеток, отвечающих этим требованиям!

BS 1363- является частью стандарта, который распространяется на вилки, BS 1363-2 применяется к розеткам и включает (в объеме) следующие слова: «Розетки, соответствующие этому стандарту, закрыты ставнями и поэтому не требуют использования. дополнительных средств защиты токоведущих контактов при отсутствии вилки в розетке.”

Защита сокета демона Docker

Расчетное время чтения: 9 минут

По умолчанию Docker работает через несетевой сокет UNIX. Он также может
при необходимости обменивайтесь данными с помощью SSH или сокета TLS (HTTPS).

Используйте SSH для защиты сокета демона Docker

Примечание

У данного ИМЯ ПОЛЬЗОВАТЕЛЯ должны быть разрешения на доступ к сокету докера на
удаленная машина. Обратитесь к управлению Docker как к пользователю без полномочий root
чтобы узнать, как предоставить пользователю без полномочий root доступ к сокету докера.

В следующем примере создается контекст докера
для подключения к удаленному демону dockerd на host1.example.com с использованием SSH и
как docker-user user на удаленном компьютере:

  $ docker context create \
    --docker host = ssh: //[email protected] \
    --description = "Удаленный движок" \
    мой-удаленный-двигатель

мой-удаленный-двигатель
Успешно создан контекст "my-remote-engine"


После создания контекста используйте docker context use для переключения docker CLI
для его использования и для подключения к удаленному движку:

  $ docker context использовать my-remote-engine
мой-удаленный-двигатель
Текущий контекст теперь "my-remote-engine"

информация $ docker
<печатает вывод удаленного механизма>


Используйте контекст по умолчанию , чтобы вернуться к демону по умолчанию (локальному):

  $ docker context использовать значение по умолчанию
дефолт
Текущий контекст теперь "по умолчанию"


В качестве альтернативы используйте переменную среды DOCKER_HOST для временного переключения
docker CLI для подключения к удаленному хосту с помощью SSH.Это не требует
создание контекста, и может быть полезно для создания специального соединения с другим
двигатель:

  $ экспорт DOCKER_HOST = ssh: //[email protected]
информация $ docker
<печатает вывод удаленного механизма>


Советы SSH

Для наилучшего взаимодействия с SSH настройте ~ / .ssh / config следующим образом, чтобы разрешить
повторное использование SSH-соединения для нескольких вызовов докера CLI:

  ControlMaster авто
ControlPath ~ /.ssh / control-% C
ControlPersist да


Используйте TLS (HTTPS) для защиты сокета демона Docker

Если вам нужно, чтобы Docker был доступен через HTTP, а не через SSH безопасным способом,
вы можете включить TLS (HTTPS), указав флаг tlsverify и указав Docker
tlscacert — флаг доверенного сертификата ЦС.

В режиме демона он разрешает соединения только от клиентов
аутентифицирован сертификатом, подписанным этим ЦС. В клиентском режиме
он подключается только к серверам с сертификатом, подписанным этим ЦС.

Продвинутая тема

Использование TLS и управление центром сертификации — это сложная тема. Пожалуйста, ознакомьтесь
с OpenSSL, x509 и TLS, прежде чем использовать его в производственной среде.

Создайте CA, серверные и клиентские ключи с помощью OpenSSL

Примечание : Замените все экземпляры $ HOST в следующем примере на
DNS-имя хоста вашего демона Docker.

Сначала на хост-машине демона Docker сгенерируйте закрытый и открытый ключи CA:

  $ openssl genrsa -aes256 -out ca-key.pem 4096
Генерация закрытого ключа RSA, модуль длиной 4096 бит
.................................................. .................................................. .................................................. ...................................... ++
........ ++
е - 65537 (0x10001)
Введите парольную фразу для ca-key.pem:
Проверка - введите парольную фразу для ca-key.pem:

$ openssl req -new -x509 -days 365 -key ca-key.pem -sha256 -out ca.pem
Введите парольную фразу для ca-key.pem:
Вас сейчас попросят ввести информацию, которая будет включена
в ваш запрос на сертификат.То, что вы собираетесь ввести, называется отличительным именем или DN.
Поля довольно много, но можно оставить пустыми.
Для некоторых полей будет значение по умолчанию,
Если вы введете ".", Поле останется пустым.
-----
Название страны (двухбуквенный код) [Австралия]:
Название штата или провинции (полное название) [Some-State]: Queensland
Название населенного пункта (например, город) []: Брисбен.
Название организации (например, компания) [Internet Widgits Pty Ltd]: Docker Inc.
Название организационной единицы (например, раздел) []: Продажи
Общее имя (например,полное доменное имя сервера или ВАШЕ имя) []: $ HOST
Электронный адрес []: [email protected]


Теперь, когда у вас есть ЦС, вы можете создать ключ сервера и сертификат.
запрос на подпись (CSR). Убедитесь, что «Общее имя» совпадает с именем хоста, которое вы используете.
для подключения к Docker:

Примечание : Замените все экземпляры $ HOST в следующем примере на
DNS-имя хоста вашего демона Docker.

  $ openssl genrsa -out server-key.pem 4096
Генерация закрытого ключа RSA, модуль длиной 4096 бит
................................................... .................. ++
.................................................. ............................................... ++
е - 65537 (0x10001)

$ openssl req -subj "/ CN = $ HOST" -sha256 -new -key server-key.pem -out server.csr


Далее мы подпишем открытый ключ в нашем CA:

Поскольку соединения TLS могут быть выполнены как через IP-адрес, так и через DNS-имя, IP-адреса
необходимо указать при создании сертификата.Например, чтобы разрешить соединения
используя 10.10.10.20 и 127.0.0.1 :

  $ echo subjectAltName = DNS: $ HOST, IP: 10.10.10.20, IP: 127.0.0.1 >> extfile.cnf


Установить атрибуты расширенного использования ключа демона Docker, которые будут использоваться только для
серверная аутентификация:

  $ echo extendedKeyUsage = serverAuth >> extfile.cnf


Теперь сгенерируйте подписанный сертификат:

  $ openssl x509 -req -days 365 -sha256 -in server.csr -CA ca.pem -CAkey ca-key.pem \
  -CAcreateserial -out server-cert.pem -extfile extfile.cnf
Подпись ОК
subject = / CN = your.host.com
Получение закрытого ключа CA
Введите парольную фразу для ca-key.pem:


Плагины авторизации предлагают больше
детальный контроль для дополнения аутентификации от взаимного TLS. Кроме того
к другой информации, описанной в вышеупомянутом документе, плагины авторизации
запущенный на демоне Docker получить информацию о сертификате для подключения
Клиенты Docker.

Для аутентификации клиента создайте ключ клиента и подпись сертификата.
запрос:

Примечание : Для простоты следующих двух шагов вы можете выполнить это
встаньте также на хост-машину демона Docker.

  $ openssl genrsa -out key.pem 4096
Генерация закрытого ключа RSA, модуль длиной 4096 бит
.................................................. ....... ++
................ ++
е - 65537 (0x10001)

$ openssl req -subj '/ CN = client' -new -key key.pem -out client.csr


Чтобы сделать ключ подходящим для аутентификации клиента, создайте новые расширения
файл конфигурации:

  $ echo extendedKeyUsage = clientAuth> extfile-client.cnf


Теперь сгенерируйте подписанный сертификат:

  $ openssl x509 -req -days 365 -sha256 -in client.csr -CA ca.pem -CAkey ca-key.pem \
  -CAcreateserial -out cert.pem -extfile extfile-client.cnf
Подпись ОК
subject = / CN = клиент
Получение закрытого ключа CA
Введите парольную фразу для ca-key.pem:


После создания cert.pem и server-cert.pem вы можете безопасно удалить
два запроса на подпись сертификата и файлы конфигурации расширений:

  $ rm -v client.csr server.csr extfile.cnf extfile-client.cnf


По умолчанию umask 022, ваши секретные ключи доступны для чтения во всем мире и
записываемый для вас и вашей группы.

Чтобы защитить ключи от случайного повреждения, извлеките их
права на запись. Чтобы сделать их доступными только для чтения, измените режимы файлов следующим образом:

  $ chmod -v 0400 ca-key.pem key.pem server-key.pem


Сертификаты

могут быть доступны для чтения всем, но вы можете удалить доступ на запись к
предотвратить случайное повреждение:

  $ chmod -v 0444 ca.pem server-cert.pem cert.pem


Теперь вы можете сделать так, чтобы демон Docker принимал соединения только от клиентов.
предоставление сертификата, которому доверяет ваш ЦС:

  $ dockerd --tlsverify --tlscacert = ca.pem --tlscert = server-cert.pem --tlskey = server-key.pem \
  -H = 0.0.0.0: 2376


Чтобы подключиться к Docker и проверить его сертификат, предоставьте свои клиентские ключи,
сертификаты и доверенный ЦС:

Запустить на клиентской машине

Этот шаг следует выполнить на вашем клиентском компьютере Docker. Таким образом, вы
необходимо скопировать сертификат CA, сертификат сервера и клиента
сертификат на эту машину.

Примечание : Замените все экземпляры $ HOST в следующем примере на
DNS-имя хоста вашего демона Docker.

  $ docker --tlsverify --tlscacert = ca.pem --tlscert = cert.pem --tlskey = key.pem \
  -H = $ HOST: версия 2376


Примечание :
Docker over TLS должен работать на TCP-порту 2376.

Предупреждение :
Как показано в приведенном выше примере, вам не нужно запускать docker client.
с sudo или группой docker при использовании проверки подлинности сертификата.
Это означает, что любой, у кого есть ключи, может давать любые инструкции вашему Docker.
daemon, предоставляя им root-доступ к машине, на которой установлен демон.Сторожить
эти ключи так же, как и пароль root!

Безопасный по умолчанию

Если вы хотите защитить свои клиентские соединения Docker по умолчанию, вы можете переместить
файлы в каталог .docker в вашем домашнем каталоге — и установите
DOCKER_HOST и DOCKER_TLS_VERIFY, а также переменные (вместо передачи
-H = tcp: // $ HOST: 2376 и --tlsverify при каждом вызове).

  $ mkdir -pv ~ / .docker
$ cp -v {CA, сертификат, ключ}.pem ~ / .docker

$ export DOCKER_HOST = tcp: // $ HOST: 2376 DOCKER_TLS_VERIFY = 1


Докер теперь подключается безопасно по умолчанию:

Другие режимы

Если вы не хотите использовать полную двустороннюю аутентификацию, вы можете запустить
Docker в различных других режимах, смешивая флаги.

Режимы демона
  • tlsverify , tlscacert , tlscert , tlskey set: аутентификация клиентов
  • tls , tlscert , tlskey : не аутентифицировать клиентов
Клиентские режимы
  • tls : аутентификация сервера на основе общедоступного / стандартного пула CA
  • tlsverify , tlscacert : аутентифицировать сервер на основе данного CA
  • tls , tlscert , tlskey : аутентифицировать с помощью сертификата клиента, не
    аутентифицировать сервер на основе данного CA
  • tlsverify , tlscacert , tlscert , tlskey : аутентификация с клиентом
    сертификат и сервер аутентификации на основе данного CA

Если обнаружен, клиент отправляет свой сертификат клиента, поэтому вам просто нужно
чтобы оставить ключи в ~ /.docker / {ca, cert, key} .pem . В качестве альтернативы,
если вы хотите хранить ключи в другом месте, вы можете указать, что
расположение с помощью переменной среды DOCKER_CERT_PATH .

  $ экспорт DOCKER_CERT_PATH = ~ / .docker / zone1 /
$ docker --tlsverify ps

Подключение к защищенному порту Docker с помощью

curl

Чтобы использовать curl для выполнения тестовых запросов API, вам необходимо использовать три дополнительные командные строки
флаги:

  $ curl https: // $ HOST: 2376 / изображения / json \
  --cert ~ /.докер / cert.pem \
  --key ~ / .docker / key.pem \
  --cacert ~ / .docker / ca.pem


docker, docs, article, example, ssh, https, daemon, tls, ca, certificate

Все ли сокеты должны быть защищены RCD?

Руководство по исключению защиты от УЗО для розеток — 18 -е издание

Требуется ли защита всех розеток от УЗО — один из самых популярных вопросов, которые нам задают в наших центрах.

1. Правила электромонтажа.

Электроустановки

должны соответствовать британскому стандарту 7671 «Требования к электроустановкам», известному как 18-е издание Правил электромонтажа.

2 июля 2018 г. была опубликована новая редакция Правил электромонтажа (18-е издание). Установки, спроектированные после 31 декабря 2018 г., должны соответствовать новой редакции, и разработчики могут использовать новую редакцию для целей проектирования до этой даты.

В этом новом издании были внесены изменения в требования к защите розеток с помощью устройств остаточного тока (УЗО) 30 мА (30 мА).

2. Защита УЗО

Защита

RCD обеспечивает дополнительную защиту пользователей электроустановки от поражения электрическим током, которые могут случайно коснуться токоведущих частей.Это могло произойти, если корпус прибора был сломан, подводящий шланг к прибору был разрезан или поврежден, вода или другая жидкость проникла в кожух прибора, прибор упал в воду, пользователь вытащил вилку мокрыми руками или прибор вышел из строя и т. д.

Для обеспечения этой дополнительной защиты от поражения электрическим током УЗО должно быть рассчитано на 30 мА или меньше, УЗО с более высоким номиналом не будет обеспечивать дополнительную защиту.

Защита

RCD может быть установлена ​​на распределительной плате (предохранитель) для защиты одной или нескольких розеток в цепи.В качестве альтернативы отдельные розетки могут быть оснащены встроенной защитой от УЗО.

3. Для каких розеток требуется защита УЗО 30 мА?

Следующие розетки должны иметь защиту УЗО 30 мА в соответствии с последней редакцией стандарта BS7671.

1. Розетки с номинальным током не более 32А (Ампер). Это розетки на 2А, 5А, 13А, 15А, 16А и 32А (как однофазные, так и трехфазные). Из этого правила есть особые исключения, см. Ниже в параграфе 4.

2. Розетки до 32 А (одно- и трехфазные), которые могут использоваться для питания мобильного оборудования вне помещений. Это розетки возле внешних дверей или устанавливаются снаружи здания. Здесь нет исключений.

3. Розетки в ванных или других помещениях с ванной или душем; однако розетка должна находиться на расстоянии не менее 3 метров от ванны или душа. Без исключений.

4. Специальные розетки возле бассейнов. Ваш подрядчик по электромонтажу проконсультирует вас по поводу особых требований.

5. Розетки в сельскохозяйственных и садовых помещениях, таких как фермы и садовые центры. Ваш подрядчик по электротехнике сможет посоветовать вам другие особые требования.

6. Розетки на дачи и кемпинги.

7. Розетки в караванах.

8. Розетки в маринах и подобных местах.

9. Медицинские учреждения. Ваш подрядчик по электрике сможет посоветовать вам другие особые требования для этого места.

10. Розетки для использования на выставках, шоу и стендах.

11. Розетки для использования во временных сооружениях, развлекательных устройствах, киосках, выставочных площадках, парках развлечений и цирках.

12. Розетки для точек зарядки электромобилей.

4. Исключения

1. Для жилых помещений нет исключений.

2. Для розеток, не указанных в пунктах 2-12 выше, и, , не в жилом помещении , защита RCD может быть пропущена, если имеется задокументированная формальная оценка рисков, которая определяет, что защита RCD не требуется.

5. Отсутствие защиты от RCD с официальной письменной оценкой рисков.

Проектировщик новой электроустановки должен получить от клиента формальную письменную оценку риска, если защита УЗО не должна использоваться в любой розетке с номинальным током до 32А. По завершении электромонтажа Правила требуют, чтобы новая работа была осмотрена и протестирована лицом, известным как Инспектор. Этот инспектор должен осмотреть и протестировать новую установку во время строительства и по завершении, прежде чем установка будет введена в эксплуатацию.Инспектор проверит, что новая установка соответствует Правилам электромонтажа, и выдаст либо Сертификат электроустановки, либо, в случае добавления или изменения, которое не включает предоставление новой цепи, Сертификат на выполнение малых электромонтажных работ, чтобы подтвердить, что установка соответствует правилам электромонтажа и безопасен в использовании. Если защита RCD отсутствует для одного или нескольких сокетов, инспектору необходимо будет приложить формальную оценку рисков к сертификату и проверить, что это было сделано в сертификате.

6. Как УЗО обеспечивает дополнительную защиту от ударов.

УЗО непрерывно контролирует прохождение тока в цепи и из нее. Ток, протекающий в цепи, должен быть таким же, как ток, протекающий из цепи. Если входящий ток отличается от текущего, это означает, что некоторый ток течет на землю, это известно как утечка на землю. Поражение электрическим током — это прохождение тока через тело, величина и продолжительность этого потока определяют, будет ли вызвана какая-либо травма или же электрический шок может быть смертельным.УЗО не ограничивает ток или напряжение, которое оно защищает, ограничивая время, в течение которого может протекать любой ток утечки на землю определенной величины. Для защиты от ударов требуется, чтобы УЗО ограничивало это время до 40 мс (40 миллисекунд) или меньше. Типичное УЗО на 30 мА сработает, если обнаружит протекание тока утечки на землю около 18–22 мА, что приведет к срабатыванию УЗО и отключению электропитания для предотвращения смертельного удара.

7. Мешающее срабатывание.

УЗО очень редко выходит из строя, так что оно срабатывает без причины или при токе, меньшем, чем типичный ток отключения для устройства.УЗО получают плохую репутацию за то, для чего они предназначены, а именно за срабатывание, если они видят неприемлемый поток утечки на землю из-за опасного состояния.

УЗО

могут срабатывать по неожиданным причинам в нормальных условиях, и это называется ложным срабатыванием. Мешающее срабатывание может быть вызвано следующими причинами.

1. В электронное оборудование встроены специальные устройства, известные как фильтры шума. Эти фильтры работают при утечке некоторого тока на землю при нормальных условиях.Этот ток может достигать 3 мА на единицу электронного оборудования. Одно оборудование в цепи 30 мА не отключит УЗО. Однако, если к одному УЗО подключено несколько электронных устройств, общая утечка на землю всех суммированных устройств может превысить типичный ток отключения. Если утечки недостаточно для мгновенного отключения УЗО, это может сделать его склонным к срабатыванию из-за сбоев в питании. Смотри ниже.

2. Поставки, поступающие в здание, не могут быть «чистыми».Он может иметь неравномерность формы волны напряжения и тока, известную как возмущения напряжения или переходные процессы. Это вызвано тем, что энергоснабжающая компания переключает свое сетевое оборудование для поддержания напряжения питания, неисправности в питающей сети, переключение больших нагрузок в помещениях других потребителей и, например, удары молнии по питающим кабелям. Кроме того, переключение больших нагрузок в помещениях потребителей, таких как большие двигатели, и нарушения напряжения через подключенное оборудование, такое как сварочная установка.Эти переходные процессы могут вызвать ложное срабатывание УЗО при отсутствии неисправности. Ослабленные и ненадежные заделки питающих и установочных кабелей и заделки проводов также могут вызвать ложное отключение.

3. Непредвиденное отключение может быть вызвано расположенными поблизости радиопередатчиками. Работа портативных 2-сторонних радиостанций рядом с распределительными щитами может вызвать неприятное отключение. Это необычно, но может произойти, если радиоантенна находится близко к оборудованию.

8. Снижение риска ложного срабатывания.

Вероятность ложного срабатывания можно снизить, приняв одну или несколько мер, изложенных ниже.

1. Вместо одного УЗО, защищающего несколько цепей, установите больше УЗО, защищающих меньшее количество цепей.

2. Вместо УЗО, защищающего несколько цепей, защитите отдельные цепи с помощью RCBO. АВДТ — это замена обычного автоматического выключателя, который выполняет функцию автоматического выключателя, но, кроме того, имеет функцию УЗО.

3. Если в цепи имеется несколько розеток, которые используются для питания электронного оборудования, ограничьте количество розеток в схеме и укажите больше схем, чтобы ограничить количество электронных устройств до 5 или 6.

4. Вместо защиты цепи с помощью УЗО или АВДТ замените обычные розетки на розетки со встроенным УЗО.

5. Подключайте критически важные компоненты оборудования непосредственно к коммутационному блоку с предохранителем или разъединителю, чтобы исключить вилку и розетку.

6. Для снижения риска переходных процессов на линии питания установите устройства защиты от перенапряжения в источнике питания и на распределительных щитах.

7. Для того, чтобы не было ухудшения целостности выводов и герметичности всех выводов.

9. Подготовка документа по оценке рисков

Оценка рисков должна быть проведена в соответствии с Правилами управления охраной труда и техникой безопасности 1999 г. (SI 199 No.3242) (MHSW) с поправками. MSHW требует, чтобы оценка рисков проводилась лицом, компетентным для выполнения задачи. Лицо, проводящее оценку рисков, должно быть готово обосновать свои соображения и выводы. Решение об отказе от защиты УЗО, например, розетки, которая питает критически важную часть оборудования, является очень серьезным шагом, и если человек может быть ранен или убит из-за отсутствия этой защиты от удара, лицо, несущее риск оценка может нести личную ответственность и подлежать судебному преследованию, если процесс оценки риска был признан дефектным.Исключение защиты от УЗО исключительно по финансовым причинам недопустимо.

Оценка рисков подлежит постоянному пересмотру так же, как и другие оценки рисков. Если бы произошло существенное изменение помещения, использования помещения, владения помещением, методов работы или пользователей установки, оценка рисков потребовала бы немедленного пересмотра. Проектировщику или подрядчику по электротехнике неуместно проводить оценку рисков, так как он / она не будет располагать всеми деталями рабочих процессов или процедур клиента для удовлетворения требований MSHW.Кроме того, проектировщик или подрядчик по электротехнике не сможет проводить текущий обзор Оценки рисков. Если клиент не может провести оценку рисков, ему следует воспользоваться услугами компетентного специалиста по охране труда и техники безопасности, который компетентен проводить оценку рисков и зарегистрирован в Институте здоровья и безопасности (IOSH). Если результатом оценки рисков является исключение защиты УЗО от одной или нескольких розеток, письменный документ должен быть передан Проектировщику установки.Оценка риска должна быть приложена к Свидетельству об электроустановке или Акту об электромонтажных работах.

10. Соображения по оценке риска.

Вы можете рассмотреть одно или несколько из следующих положений.

1. Можно ли использовать специальную розетку для предотвращения вставки обычных вилок на 13 А?

2. Можно ли использовать розетку с блокировкой, если в розетку нельзя подавать напряжение без вставленной вилки, а вилку нельзя вытащить, если розетка не изолирована встроенным выключателем?

3.Можно ли использовать розетку только с приборами класса 2, и пользователь проверяет кабель к прибору каждый раз перед использованием. Существует ли очень низкий риск повреждения гибкого кабеля?

4. Можно ли ограничить доступ к розетке, чтобы предотвратить неправильное использование?

5. Можно ли пометить розетку для использования с конкретным оборудованием?

6. Кто будет пользоваться розеткой? Можете ли вы ограничить использование электриков?

7. Могут ли отображаться специальные инструкции рядом с розеткой?

8.Имеется ли административный надзор для обеспечения безопасного использования розетки?

9. Существует ли система проверки и тестирования для обеспечения безопасности использования оборудования, подключенного к розетке?

10. Если розетка используется для питания, скажем, IT-стойки, существует ли отдельное, постоянно подключенное заземление для оборудования?

11. Имеются ли отдельные средства изоляции для отключения питания от розетки перед вставкой или извлечением вилки? Для этой цели можно было бы использовать автоматический выключатель, если бы эту задачу выполнял квалифицированный или проинструктированный человек.

Надеюсь, это поможет вам, когда вы спросите себя, все ли розетки должны быть защищены УЗО?

Крышки сокетов

— ATI Technologies

Чехлы для защиты ваших ценных активов

ATI предлагает стандартные и специально разработанные крышки практически для любого сокета, расширения или адаптера.

Если вы думаете, что крышка гнезда ATI может помочь вам в преодолении некоторых проблем, с которыми вы сталкиваетесь при защите своих ценных активов, заполните форму ниже или просто позвоните нам.Мы поможем вам разобраться.

Недорогая / высококачественная альтернатива с быстрым оборотом

Наши крышки производятся на нашем предприятии в Луисвилле в точном соответствии с вашими требованиями. Наши решения часто составляют лишь небольшую часть стоимости предложений наших конкурентов, и наши сроки выполнения заказа очень привлекательны.

Проверенная система, которая упрощает покрытие

Мы предоставляем несколько ресурсов, которые позволят вам быстро определить точное покрытие, необходимое для вашего конкретного приложения.Наша система, несомненно, самая простая в отрасли. Мы поможем вам определиться с необходимыми чехлами одним из следующих способов:

  • Номер детали, подлежащей покрытию
  • Используя нашу ламинированную таблицу для создания собственного номера детали
  • Основываясь на точных измерениях, которые вы можете выполнить на своем предприятии
  • ATI может посетить ваше предприятие и провести полный аудит

Для Розетки

Открытое гнездо

На фото изображена розетка Apex MB-13MM23

.

Полное покрытие

Закрыта вся длина розетки.

Частичная крышка

У каждого диаметра розетки есть базовая длина, которая позволяет закрывать только верхнюю часть розеток. Многие розетки разной длины имеют одинаковый диаметр.

Для адаптеров

Открытое гнездо

На фото изображена розетка Apex MB-13MM23

.

Полный сокет

Закрыта вся длина розетки.

Частичная розетка

У каждого диаметра розетки есть базовая длина, которая позволяет закрывать только верхнюю часть розеток.Многие розетки разной длины имеют одинаковый диаметр.

Защита двойных розеток электрического счетчика

АШФОРД, АНГЛИЯ, 30 октября 2013 г. / 24-7PressRelease / — The Electrical Counter Company поставляет электрическую арматуру и арматуру для всех предприятий электротехнической отрасли, а также поставляет все, от базовых стандартных предметов до экзотических, и широкий ассортимент позволяет их поставлять по одним из лучших рыночных цен. Один отличный продукт, который с радостью поставляет The Electrical Counter, — это УЗО (устройство остаточного тока) с двумя розетками и фиксацией на 13 М ампер в белом цвете, производимое BG в линейке Nexus.Это отличная двойная розетка и одна из лучших розеток серии Nexus. Он изготовлен из белого пластика и имеет очень тонкий дизайн, поэтому, когда вилки не вставлены в розетки, выступ из стены очень маленький, а закругленные края и углы придают розетке очень гладкую и привлекательную поверхность.

The Electrical Counter с удовлетворением отмечает, что BG Nexus Slim RCD с двумя розетками, 13 М с фиксацией, имеет отдельный переключатель для каждой розетки, а также предусмотрены крышки для винтов, закрывающие отверстия для крепежных винтов, чтобы обеспечить гладкую общую поверхность.УЗО или устройство остаточного тока было установлено для закрытия обеих розеток, так что в момент утечки тока на землю в любой цепи розетка имеет срабатывание 30 м ампер, которое действует в течение минимального ограничения по времени в 40 миллисекунд. Такое быстрое отключение защитит всех пользователей от поражения электрическим током или серьезных травм. Электрический счетчик гордится вниманием к деталям, касающимся здоровья и безопасности этой двойной розетки, поскольку в защите пользователя нет ничего случайного.Блок УЗО имеет контрольную точку, которую можно и нужно использовать перед использованием двойной розетки с красным сигналом. Если она остается включенной после проверки, розетка должна быть изолирована, а для определения причины вызвать электрика. Двойная розетка имеет систему фиксации, которая такова, что в случае отключения электроэнергии это приведет к срабатыванию УЗО и сработает механизм отключения. Однако при возобновлении подачи питания система УЗО вернется в исходное положение, и цепь снова будет полностью запитана.

The Electrical Counter обратите внимание, что Nexus Slim RCD с двумя розетками, 13 М с фиксацией особенно хорош для схем, которые полагаются на поддержание подачи питания, когда это возможно, очевидным примером являются холодильные или морозильные камеры, где постоянное питание важно. Их не следует использовать в цепях, где блокировка может быть серьезной проблемой, где было бы чрезвычайно опасно, если бы питание неожиданно вернулось; примерами этого являются такие предметы, как внешние электроинструменты или садовая техника.Специалисты Electric Counter отмечают, что двойная розетка Nexus сочетается со всем спектром белых розеток и переключателей Nexus, и в настоящее время цена на двойную розетку Nexus составляет примерно 25% от первоначальной торговой цены, что делает ее чрезвычайно конкурентоспособной на рынке.

The Electrical Counter поставляет в Великобританию широкий ассортимент оптовой электротехнической продукции, такой как высококачественные выключатели и розетки, включая стальной выключатель.

# #

Защита процессора и его разъема на серверной плате Intel® от повреждений

В настоящее время поставляемые серверы с многоядерным процессором Intel® Xeon® 3000 на основе последовательностей и серверы на основе многоядерных процессоров Intel® Xeon® 5000 на основе последовательностей имеют схожую архитектуру сокетов ЦП.Серверы и серверные платы на базе процессора Intel® Xeon® 3000 Sequence используют архитектуру сокета LGA775, тогда как серверы и серверные платы на базе процессора Intel® Xeon® 5000 имеют реализацию сокета LGA771.

Процессорные разъемы LGA771 и LGA775 на серверных платах Intel® должны быть защищены от загрязнения и физического повреждения в любое время, когда в разъеме не установлен ЦП. Эта защита также должна применяться при возврате серверных плат Intel по гарантии.

В архитектурах LGA771 и LGA775 используются контакты, а не контакты. Эти контакты должны содержаться в чистоте, и их нельзя прикасаться напрямую. Любое загрязнение следует удалять в соответствии с приведенными ниже инструкциями, чтобы избежать проблем в работе после того, как система будет построена.

Серверные платы Intel® поставляются с защитным пластиковым колпачком на разъеме (а) ЦП. Эти крышки Pick and Place (крышки PnP) необходимо сохранить после установки процессора, чтобы — если ЦП когда-либо будет удален в будущем — разъемы ЦП можно было закрыть, чтобы защитить их от посторонних материалов и физических повреждений.Неспособность защитить сокеты ЦП на серверных платах Intel® может вызвать серьезные проблемы в работе, включая зависание системы.

Тот же принцип применяется к процессорам Intel® в корпусах LGA771 и LGA775. Контакты на ЦП должны быть всегда защищены, чтобы избежать загрязнения и физического повреждения, если ЦП не установлен на материнской плате. Сохраните защитный колпачок, называемый боковой крышкой LAND, который необходим, если ЦП снят, или если вам нужно вернуть процессор в Intel для замены по гарантии.

Соблюдайте следующие рекомендации, чтобы поддерживать разъемы серверной платы и ЦП в их наилучшем состоянии:

  1. Никогда не прикасайтесь ни к золотым контактам на процессоре, ни к выводам в разъемах.
  2. Вставляя процессор в гнездо, всегда соблюдайте правильную ориентацию.
  3. Всегда вставляйте или снимайте процессор вертикально двумя руками.
  4. Всегда заменяйте крышку PnP на сокете и крышку со стороны LAND на процессоре, когда процессор не в сокете.
  5. Не рекомендуется использовать вакуумную трубку для установки процессора. Для извлечения процессора можно использовать вакуумную трубку, ЕСЛИ она расположена в центре теплораспределителя процессора, а процессор удаляется вертикально.
  6. Никогда не открывайте розетку при наличии незакрепленных посторонних предметов. Сюда входит материал термоинтерфейса на процессоре и нагрузочной пластине.
  7. Чтобы не повредить пластиковые ножки, не кладите термо раствор на крепеж.

Чтобы удалить посторонний материал (FM) с процессора:

  1. Возьмитесь и удерживайте процессор за край подложки.
  2. Ворс и другие рыхлые частицы можно удалить с помощью безмасляного сжатого воздуха под низким давлением (соблюдайте местные правила техники безопасности).
  3. Смочите безворсовую ткань с IPA и слегка протрите контактные площадки пакета, чтобы удалить FM:
