Розетки для телевизора на стене – высота, расположение, установка . Электропара

Современные телевизоры выпускаются в плоском варианте и лишь отдаленно напоминают своих пузатых предшественников. Именно поэтому самым распространенным способом их установки является крепление на стену, которое позволяет создать реальную обстановку домашнего кинотеатра.

Как и любой электроприбор, телевизор нуждается в собственной розетке – использование удлинителей не только портит весь вид, но и является небезопасным. Вот почему важно уделить особое внимание расположению розеток для ТВ. Мы рассмотрим способы установки розеток для телевизора с учетом их высоты и расположения на стене.

Расположение розеток для ТВ

Основной задачей при установке розетки является подача напряжения для работы телевизора. Однако не следует забывать об эстетической составляющей:

1. Провода должны быть полностью скрыты из поля видимости в любом направлении. Это значит, что их не должно быть видно не только с фронтальной зоны, но и с боков.

2. Должна быть возможность отрегулировать положение телевизора таким образом, чтобы прижать его к стене – только так можно добиться максимальной реалистичности, ТВ кажется чуть ли не вмурованным в стену.

3. Расположение розетки не должно стать препятствием для установки кронштейнов, обеспечивающих полную поддержку далеко не легкого по весу агрегата.

Итак, розетку для телевизора лучше всего делать за ним таким образом, чтобы она не нарушала функциональность другого важного оборудования. Однако и здесь есть нюансы – в наш век цифровых технологий очень быстро набирает популярность спутниковое телевидение, которое поставляется в виде специальных приемников-ресиверов.

Для этих приборов также нужна отдельная розетка. Основная проблема при использовании такого оборудования – необходимость время от времени его перезагружать путем полного отключения от питания, то есть выдергиванием вилки из розетки.

Если установить двойную розетку за телевизором, такая возможность будет отсутствовать, и придется каждый раз снимать тяжелый телевизор со стены. Это не самый лучший вариант, поэтому при наличии спутниковых ресиверов розетку и для ТВ, и для приемников лучше обустроить рядом с телевизором – только так можно обеспечить беспрепятственный доступ к ней в любое время. Это касается и музыкальных центров.

Высота розеток для телевизора на стене

Определять высоту розеток для ТВ нужно в зависимости от того, на какой высоте расположен сам телевизор. Если в спальне просмотр телепередач осуществляется только в положении лежа, высота розетки может составить около двух метров, а в гостиной – всего 120 см. Можно самостоятельно рассчитать высоту установки с помощью нехитрой формулы:

Высота розетки = высота от пола до телевизора + высота самого телевизора, деленная на 2.

Например, телевизор высотой 46 см расположен на уровне 120 см от пола. Высота установки розетки составит 120 + 23 = 153 см.

Эта формула актуальна в том случае, если спутникового телевидения нет, а вещание производится от общей антенны. Розетка располагается за телевизором. При этом нужно учитывать конструкцию задней панели – нужно найти в ней такие пустоты, в которые легко поместится розетка, и не будет препятствий для подключения другого оборудования или установки кронштейнов.

Какие розетки нужны для телевизора

При выборе розеток следует в первую очередь определить тип проводки. В многоквартирных домах с бетонными стенами наиболее оптимальны розетки скрытого монтажа. Для их установки потребуется предварительно проштробить в стене канавку для прокладки кабеля, а также углубление для подрозетника. Такой способ установки позволяет скрыть все провода внутри стены, что придает помещения гармоничный и законченный вид.

Сложнее обстоит дело с наружной проводкой, наиболее часто встречающейся в частных деревянных домах, на дачах. Из-за конструктивных особенностей строения здесь используются только накладные розетки.

Кабель проводится по стене снаружи, и закрывается декоративными кабель-каналами. Можно без труда подобрать подходящую цветовую схему (например, под дереов) так, что на фоне деревянной поверхности их будет едва видно. Безусловно, при открытом монтаже не может быть и речи об установке розетки на стене за телевизором, поскольку ее размеры не позволят утопить ТВ в стену. В данном случае можно расположить розетку максимально близко к боковому краю прибора или утопить провода от телевизора в кабель-канал, а розетку спрятать за тумбой.

Рассматривая вопрос о том, сколько розеток нужно для телевизора на стену, нужно просто рассчитать количество сопутствующего оборудования. О розетке для ресиверов спутникового телевидения мы уже говорили. Однако есть еще как минимум один прибор, который может потребоваться в будущем, особенно с современным телевизором – это WI-FI адаптер для просмотра ТВ с мобильных устройств. Обычно он оснащен USB портом для питания, но использовать имеющиеся порты в самом телевизоре крайне не рекомендуется, поэтому его придется подключать через адаптер к обычной розетке.

На какой высоте делать розетки под телевизор

Телевизоры последнего времени очень удобно крепить на стену. Так они не будут занимать лишнего места, не потребуют покупки дополнительной мебели. Для телевизора нужна собственная розетка — применение удлинителей портит внешний вид комнаты. Для установки важно знать, какова высота розеток для телевизора, как рассчитать показатель.

Правильное расположение розеток для телевизора

Современные телевизоры очень удобны, гармонично смотрятся в любой квартире. Если их удобно подключать, это будет вдвойне комфортно пользователю. Правильный выбор места расположения электророзетки даст массу преимуществ:

позволит скрыть кабели, разъемы, провода, стыки;
поможет приблизить ТВ к стене по максимуму, чтобы смотреть было удобнее, внешний вид техники напоминал «картину»;

поспособствует экономии времени — правильно установленная розетка поможет беспрепятственно провести монтаж кронштейнов, подключить антенны, приставки, прочие приспособления.

Лучше всего производить установку розеток для телевизора во время ремонта квартиры, чтобы после не пришлось портить обои. Но модель ТВ может поменяться, а электророзетку лучше устраивать так, чтобы она не мешала работать другому оборудованию, идеально подходила для включения техники.

Не стоит монтировать необходимые устройства далеко от края ТВ или мебели — периодически нужно будет выключать, перезагружать приборы, и такая манипуляция будет неудобной. Доступ к ТВ-розетке должен быть беспрепятственным, это важнейшее условие при установке.

Высота электророзеток

Модели телевизоров быстро обновляются. Многие периодически меняют такую технику. Диагональ нового ТВ, общая конфигурация может быть иной. Довольно сложно каждый раз переделывать розетки — намного проще установить их так, чтобы они подходили всегда.

Существует «универсальная высота» для розетки под телевизор на стене. Если это спальня, где смотреть фильмы, прочие передачи приходится лежа, лучше монтировать устройство на высоте 2 метров. В зале разместить его стоит на меньшем расстоянии от пола — примерно 120 см. Если идет монтаж новых электророзеток, надо ориентироваться на высоту нахождения телевизора — его центр должен располагаться на уровне глаз.

Как подобрать розетки

Начальный этап установки необходимого оборудования — определение вида проводки. Открытая проводка сейчас встречается редко, чаще она скрыта толщей стены. Для установки розеток придется сделать штрабу перфоратором или дрелью, а также отверстие для подрозетника. Это позволит спрятать розетку для телевизора, придать комнате законченный вид.

Если проводка открытая, придется покупать накладные электророзетки. Для надежности, лучшей пожаробезопасности кабель стоит убрать в кабель-каналы. Продается много расцветок кабель-каналов, которые легко подобрать под цвет обоев. Тогда штробить стену не придется, розетка будет установлена снаружи. Ее стоит спрятать за мебелью, если есть такая возможность.

Существует ряд устройств, без которых подключить ТВ последнего поколения невозможно. Также следует учесть возможность подключения дополнительного оборудования, рассчитать нужное количество розеток индивидуально. Стандартный набор следующий:

Электророзетка — 2 штуки.
Специальная ТВ-розетка — 1 штука.
Розетка интернета — 1 штука.

Последний тип устройства необходим каждому — сейчас телевидение практически везде является цифровым. Большинство провайдеров работает с особыми приставками, которые будут подключаться в электророзетку. Вторая будет занята вилкой самого телевизора. В ТВ-розетку включится антенна, от которой кабели проходят к антенне центральной (общедомовой). В случае поломки, отключения цифрового ТВ стандартный набор программ будет присутствовать. Туда же будет включаться провод кабельного телевидения.

Некоторые модели телевизоров позволяют через интернет-розетку напрямую подключаться к интернету. Так на большом экране можно смотреть фильмы по онлайн-каналам. К устройству должен подводиться специальный кабель роутера. С этой целью провода должны быть проложены в стене или проходить по плинтусу кабель-канала.

Розетки для зала

Если телевизор устанавливается в кухне, спальне, описанного выше набора розеток будет достаточно. Но для создания «домашнего кинотеатра» в гостиной многие дополнительно монтируют мультимедиа-розетки. Такая схема (5 устройств) позволит сделать настоящий кинотеатр дома, включая игровые приставки, компьютеры, DVD, прочую технику.

Все указанные устройства стоит устанавливать недалеко от телевизора или за мебелью, на которой он стоит. Если сам ТВ можно повесить на стену, то прочее оборудование придется ставить на выделенные для этого места, поэтому спрятать розетки можно вполне удачно. Мультимедиа-устройства предполагают использование HDMI-кабелей. Через такие кабели включается любая цифровая техника последних поколений. Но если в оборудовании нет HDMI-разъема, то такие розетки останутся невостребованными.

В целях экономии времени и средств многие монтируют все устройства в один подрозетник в единую линию. Кабели нужно протягивать с запасом, на концы надевать штекеры, чтобы подключать к телевизору. Это позволит избежать ненужных соединений и лишних проводов.

Формула расчета высоты розеток

Для точного высчитывания высоты, где будут располагаться все устройства, есть специальная формула. Она выглядит так:

В (высота) ТВ-розетки = В середины телевизора от пола + Д (диагональ)/2 – В рамки розетки.

Если расположить электророзетку на этой высоте, ее не будет видно ни под каким углом. Когда размер телевизора не известен, рекомендуется делать ее на высоте не менее 120 см и не более 140 см от пола. Так можно обеспечить себе комфортный просмотр передач и удобное включение-выключение всех устройств.

С развитием микроэлектроники всем привычные объемные телевизоры остались в прошлом. Им на смену пришли более современные плоские собратья. В результате этого изменились и способы их установки: если раньше телевизор чаще всего стоял на специальной подставке, то сейчас он крепится к стене, что позволяет погрузиться в просмотр как в кинотеатре.

Часто можно заметить рядом с телевизором удлинитель, к которому наряду с телевизором подключены всевозможные электроприборы. Во-первых, это некрасиво, а во-вторых, телевизор должен подключаться к отдельной розетке, независимо от других устройств. В связи с этим возникает вопрос о правильном расположении розетки. Данная статья рассказывает о различных методах расположения розетки, учитывая ее высоту и положение.

На какой высоте делать розетку для телевизора

Чтобы правильно выбрать место для розетки под телевизор, следует определиться с местом, где будет висеть сам телевизор. Дело в том, что розетка должна быть полностью закрыта телевизором. Это делает интерьер квартиры или дома более приятным, чем хаотично болтающиеся провода. Поэтому делаем следующий вывод: для правильного местоположения розетки следует разобраться с расположением телевизора.

Теперь поговорим о некоторых тонкостях размещения и монтажа телевизора на стене. Первое правило монтажника:

– телевизор должен быть прижат к стене по максимуму. Он не должен занимать много места, висеть в пространстве, он должен плотно прилегать, например как картина. Тем более современные телевизоры позволяют это сделать.
– второе, что нужно учесть – вы должны без труда иметь доступ к выходным и входным разъемам ТВ. Нужно ли подключить обычную антенну, USB-приставку, компьютер через VGA, HDM,I DVI – неважно, доступ к этим портам должен быть удобным.
– и самое главное, вы должны заранее продумать и наметить место крепления держащих кронштейнов. При неправильном расположении розетки, монтаж может быть затруднен, например, на том месте, где нужно просверлить отверстие, проходит электрический провод к розетке.

Чтобы сделать все по уму, нелишним будет вспомнить пословицу: семь раз отмерь – один раз отрежь. Чтобы не попасть в неловкую ситуацию при установке телевизора, требуется тщательно спроектировать весь процесс работы. Как правило, сначала покупается оборудование （сам телевизор, кронштейны и т.д.）, а потом уже продумывается схема, согласно которой будет производиться монтаж. В таком случае вам будет гораздо проще, зная все нюансы приобретенной техники, правильно подобрать место для расположения розетки за ТВ.

Существуют стандарты по размещению электрических выключателей, розеток и прочих устройств распределения электроэнергии в квартире. Однако, эти стандарты к расположению розетки для телевизора не могут быть применены, поэтому следует применять другие методы расположения.

При изучении тыльной стороны корпуса телевизора, можно заметить углубления. Наличие таких углублений и телевизионных разъемов, а также особенности крепления кронштейнов помогут правильно подобрать местоположение розетки для конкретной модели, так как оптимальная высота розеток для телевизора напрямую зависит от его размеров.

Высота розеток для телевизора в гостиной

Если вы планируете установить телевизор в зале или гостиной, вам нужно будет учесть примерное количество человек, которые будут его смотреть.

Хорошо будет посовещаться со всеми членами семьи, потом ознакомиться с мнением специалиста, и уже тогда приступать к работе. А специалисты рекомендуют устанавливать такой телевизор на высоте около 70-120 сантиметров . Это при условии, что просмотр предполагается с дивана или кресел.

Чтобы размещение ТВ всех устроило, возьмите лист картона, посадите всю семью на диван и смоделируйте местоположение телевизора. Когда все будут довольны – смело приступайте к монтажу.

Помните о том, что высота размещения телевизора напрямую зависит от высоты мягкой мебели. Чем выше мебель, тем выше должен висеть телевизор. Если у вас есть дети, которые любят смотреть телевизор, сидя на полу, то он должен висеть невысоко.

Телевизор в спальне

Розетка для телевизора, находящегося в спальне, располагается гораздо выше, чем в гостиной.

Правильное размещение розеток под телевизор напрямую зависит оттого, на какой мебели вы предполагаете просмотр, сидя, стоя и т.д. Поэтому, также как и в предыдущем случае, находясь в спальне, мы ориентируемся на высоту кровати. Естественно предполагается что в спальне вы будете смотреть телевизор исключительно лежа.

Для этого лягте поудобней, представьте, что вы смотрите телевизор, потом закройте глаза. Когда откроете, запомните место, на которое упадет взгляд. Именно там должен располагаться экран вернее (центр экрана).

Средняя высота розеток для телевизора в спальне обычно составляет 120-130 см . Но опять же здесь в каждом случае индивидуальный подход. Так как в спальне телевизор располагается выше чем в гостиной, следует отрегулировать угол наклона, при котором плоский монитор не должен отклоняться от глаз на угол более 120-140 градусов.

Отрегулировать угол наклона можно с помощью специальных кронштейнов, в которых предусмотрено регулирование угла наклона телевизора. Лучшим решением являются кронштейны, позволяющие регулировать наклон в двух плоскостях, это позволит максимально эффективно настроить ваш телевизор для просмотра.

Телевизор на кухне

Самым сложным местом для расположения телевизора считается кухня. Обычно на кухне очень мало подходящих мест, а те, которые позволяют разместить телевизор, не всегда подходят для спокойного просмотра.

В этом случае практикуется, в основном, несколько видов установки телевизора. Во-первых, это тумбочка (если таковая имеется). Также часто телевизор вешают над холодильником, либо на стене. Высота размещения розеток для телевизора на стене 120-150 сантиметров от уровня пола.

Большую роль играет размер помещения: в большой столовой или кухне проблем с размещением не возникнет, в маленьких кухнях телевизор работает на фоне, его больше слушают чем смотрят, отвлекаясь лишь на действительно важные вещи.

Оптимальная высота размещения

Не всегда получается заранее все просчитать при работе с электропроводкой под телевизор, тем более он может сломаться, и вы будете приобретать другой, отличный по своей конструкции от прежнего. Специально для таких ситуаций был разработан универсальный подход выбора высоты размещения розетки.

Согласно этому методу, оптимальная высота размещения розетки для вашего ТВ составляет около 130-140 сантиметров от пола . Эти данные, как правило, используются в тех помещениях, в которых просмотр телевизора осуществляется сидя.

Откуда взяты эти цифры и как самостоятельно рассчитать на какой высоте делать розетку для телевизора будет рассказано ниже, также будет предоставлена формула, применяющаяся при расчетах.

Как рассчитать высоту розетки для телевизора по формуле

Основным критерием для правильного местоположения розетки под телевизор является непосредственно размещение самого телевизора. При этом не нужно забывать, что телевизор должен располагаться под прямым градусом от глаз смотрящего. Если принять ваш взгляд за линию, то плоскость экрана телевизора должна находиться под углом в 90 градусов к этой воображаемой линии.

Расположение телевизора в гостиной рекомендуется на уровне от 120 сантиметров от пола. Именно на этом уровне находятся глаза человека, сидящего на диване или на кресле.

На изображении ниже можно увидеть как правильно установить розетку: по вертикальной оси, ближе к верхнему краю корпуса. Результат был получен с помощью простых математических вычислений.

Самой популярной диагональю современного телевизора считается диагональ 32 дюйма, высота диагонали такого телевизора около 40 сантиметров. Это самый маленький дисплей, меньше не покупают, только больше. Для своих расчетов мы берем высоту телевизора, берем высоту устанавливаемой розетки, которая вместе с пластмассовой рамкой составляет 8 сантиметров. Далее используем формулу.

Если телевизор расположен на высоте 120 сантиметров от пола, то получается следующее решение: 120+40/2-8=132. Все размеры округлены для большей наглядности.

Если же использовать в формуле точные цифры, то в результате розетка будет на 4 сантиметра ниже верхнего края дисплея взятого в пример телевизора, поэтому она не будет заметной даже если смотреть телевизор стоя.

Даже не прибегая к математике можно установить розетку на высоте 140 сантиметров, в таком случае она все равно будет скрыта корпусом телевизора, а за счет регулируемых кронштейнов всегда можно немного изменить положение и высоту телевизора.

Вывод следующий: если знаем параметры телевизора – рассчитываем все по формуле, если не знаем – монтируем розетку на высоте 140 сантиметров от пола.

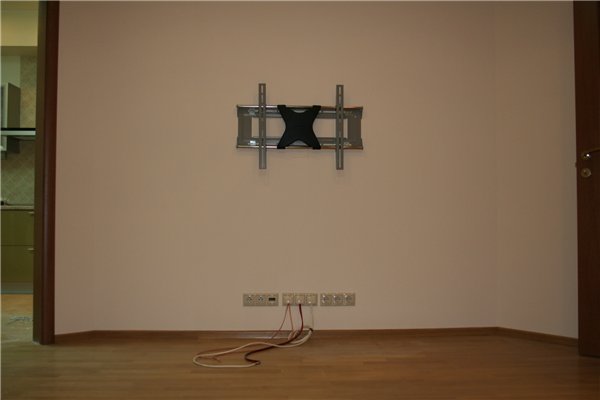

На изображении выше можно увидеть прекрасный вариант расположения розетки: она утоплена в стену. Если ваша стена и наличие необходимых инструментов позволяют это сделать – это будет наилучшим расположением. Больше высота розеток для телевизора не вызовет у вас затруднений.

Выбор высоты установки розеток для телевизора напрямую связан с расположением ТВ на стене, так как он должен скрывать розеточный блок.

Правильно выбранная высота розеток под телевизор на стене позволяет:

1. Полностью скрыть провода, кабели, разъемы, соединения и т.д. Думаю, многим знакомо раздражение от беспорядочно свисающих, спутанных проводов, в зоне расположения ТВ.

2. Максимально прижать телевизор к стене. В идеале ТВ выглядит в квартире как картина и органично вписывается любой интерьер. Не зря производители стремятся сделать телевизоры все более тонкими и элегантными.

3. Избежать проблем при установке кронштейнов крепления телевизора. Нередки случаи, когда неверно выбранное расположение розеток за телевизором, мешает монтажу прибора в требуемом месте, либо при установке повреждаются магистрали питания, антенный кабель и т.п.

4. Легко подключать к телевизору любые коммуникации (Антенные кабели, Витую пару, HDMI и т.д.)

Чтобы вы могли получить все описанные выше преимущества необходимо уже на этапе проектирования, иметь подробный проект вашего помещения, выбрать, а лучше сразу купить, будущую мебель, сам телевизор и крепление для него. Зная все особенности оборудования, вы сможете точно рассчитать, где удобнее всего располагать розетки за тв, с учетом всех особенностей.

Стандартная высота установки розеток в квартире, о который мы подробно рассказывали, для настенного телевизора не подходит, здесь нужен другой подход.

Если посомтреть на тыльную сторону телевизора, вы увидите, что она неровная, там есть различные углубления, особенно в местах расположения разъемов, там и нужно делать выводы. Кроме этого, необходимо так же учитывать тип вашего кронштейна крепления телевизора к стене. Сопоставив эти и некоторые другие показатели, можно достаточно точно расчитать идеальное расположение розеток для конкетного телевизора.

Но чаще всего бывает так, что телевизор на этапе монтажа электропроводки еще не выбран или вы достаточно часто его меняете и не хотите каждый раз переделывать расположение розеток под новую модель, кроме того техника достаточно капризна и может выйти из строя, новый телевизор вряд ли будет точно такой же конфиурации. Для таких случаев была выведена универсальная методика выбора высоты установки розеток за телевизором, по ней подучается что:

Оптимальная высота установки розетки под телевизор на стене 130 – 140см ( Размер указан до центра розетки от пола)

Такая высота монтажа блока розеток обычно выбирается для телевизоров, устанавливаемых в зале или гостиной, в местах, где мы, чаще всего, смотрим телепередачи сидя на диване, на кресле или стуле.

Почему именно такая высота и как она была рассчитана я сейчас расскажу, более того, представлю формулу, пользуясь которой, вы сможете самостоятельно вывести высоту установки розеток для ТВ, где бы он у вас не располагался, на кухне, в спальне или ванной комнате.

Кстати, обязательно прочитайте на какой высоте должен установлен телевизор в спальне, чтоб правильно вывести под него розетки.

ФОРМУЛА РАСЧЕТА ВЫСОТЫ УСТАНОВКИ РОЗЕТОК ДЛЯ ТЕЛЕВИЗОРА

Итак, ключевым показателем, для расчета расположения розеток, является высота установки телевизора. ТВ принято располагать напротив смотрящих так, чтобы его центр был или на уровне их глаз или чуть выше.

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175см, удобнее всего расположить телевизор на высоте

120см от пола до центра экрана.

Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю, как показано на изображении ниже. Получилась же именно такая высота установки, путем несложных рассчетов:

Была взята высота современных телевизоров с диагональю 32” (самая распространенная минимальная диагональ приобретаемых тв), которая равна в среднем 48 см, меньше редко покупают для установки в зале или гостиной, чаще больше. Кроме того, была учтена высота современной розетки в комплекте с рамкой

8 см. Далее произведены расчеты по следующей формуле:

Формула расчета высоты установки розеток за телевизором

H установки розетки для ТВ = H установки тв + H ТВ /2 – H рамки розетки ,

Для телевизора, установленного на 120см от пола, расчет получается следующий: 120+48/2 – 8 = 136см. Для наглядности, на схеме выше все размеры представлены округленно.

Если строго следовать формуле, то верхний край розетки будет ниже верхнего края телевизора диагональю 32″ на 4 см, поэтому даже смотря телевизор стоя, вы все равно не увидите проводов и штекеров.

Даже если вы не делая расчетов , разместите розетки на рекомендуемой высоте 140см, они будут скрыты корпусом, кроме того вы всегда сможете сыграть высотой установки, благо большинство креплений реулируемые.

Пользуясь этой нехитрой формулой, вы сможете довольно точно рассчитать высоту установки практически любой розетки для любого телевизора в квартире, а если не будете точно зать размер диагонали и высоту установки тв – делайте их на 140см от пола.

Если позволяют условия – толщина и материал стены, постарайтесь утопить розеточный блок вглубь стены, например как показано на изображении ниже, это будет лучшим вариантом для установки.

Кроме высоты установки, вам необходимо знать какие и сколько их должно быть розеток для телевизора в современных условиях, от этом вы можете прочитать ЗДЕСЬ.

Если же у вас есть какие-то дополнения, исправления, замечания или просто вопросы – обязательно пишите в комментариях к статье, отвечу всем!

Блок розеток под телевизор

Каким образом определить высоту расположения розеток в гостиной, спальне, на кухне, как их крепить и фиксировать. Также даны советы по монтажу источников тока.

Как установить розетки для телевизора на стене в разных комнатах

Если хозяин решил повесить телевизор на стену, то высота блока розеток определяется автоматически. Он будет скрыт за устройством. Такое расположение помогает спрятать разъемы, шнуры. Висящие на стене провода смотрятся не красиво и портят интерьер комнаты. К тому же открытое положение повышает риск повреждений – могут дети перерезать или прогрызет собака.

За и против

Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно. Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора.

У правильного монтирования оборудования ряд преимуществ:

Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.
Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
Включение необходимой техники в один блок.
Создание безопасности для детей. Они не дотянутся до разъемов.

Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.

Как правильно выбрать место

Электроисточники лучше расположить так, чтобы не нарушать работу телевизора. Следует знать, как их смонтировать в разных комнатах.

В гостиной

Выбирать место для установки телевизионной розетки нужно в зависимости от высоты расположения приемника. Формула исчисления расстояния выглядит так:

Высота разъема = расстояние от пола до телевизора + высота техники, разделенная на 2. Такой расчет подойдет для ТВ с обычной антенной, когда нет спутника. Разъемы размещают за устройством. Для современных моделей нужно дополнительно установить вторую розетку для приставки.

Рекомендуется оборудовать мультимедиа розетку с интерфейсом HDMI за приемником, кабель от которой приведет к месту, где расположено дополнительное оборудование.

Требуется максимально плотно прижать приемник к стенке. Он должен выглядеть как картина и органично вписаться в дизайн комнаты. Если розетка будет размещена неграмотно, то сложно поставить кронштейн.

В спальне

Для определения расположения высоты розеток для телевизора в спальне, нужно прилечь на кровать, расслабиться, закрыть глаза, потом открыть и взглянуть на предполагаемое место монтирования ТВ.

Тот участок, на который первым упал взгляд, станет центром монитора, где устанавливают кронштейн. Моменты, на которые обращают внимание при размещении панели:

высота мягкой мебели – кровати, дивана;
месторасположение, с которого планируется смотреть приемник;
настройки электроаппаратуры.

Рекомендуется, чтобы в период просмотра угол отклонения от середины дисплея был не более чем 30°.

При размещении приемника в спальне, выбирают расстояние 1,5 метра от пола, а на высоте 25 см от него монтируют блок розеток.

На кухне

Хозяйкам нравится просматривать фильмы, передачи, находясь на кухне. Чаще при приготовлении блюд, поэтому стандартное размещение оборудования по принципу «середина экрана – на уровне глаз» здесь неприемлема.

Если телевизор снабжен ЖК-экраном, то в горизонтальной плоскости он имеет большой угол наклона при маленьком изменении контрастности. Вертикальная плоскость при небольшом наклоне затемняет монитор.

Если хозяева будут просматривать ТВ стоя, то его вешают на расстоянии 1,75 см от пола. Если сидя на стуле, то ниже.

Какую розетку лучше всего установить во влажных помещениях

Каждое изделие маркируется латинскими буквами и 2 цифрами, которые указывают способность оказывать противодействие внешним неблагоприятным факторам. Первый знак характеризует класс пыленепроницаемости разъема. Второй от 0 до 8 показывает степень защиты от воды.

Восьмой класс предназначен для полного погружения розетки в воду. Группа 0 имеет наименьшую защищенность. Для монтирования в ванной лучше купить изделия класса 4, снабженные откидывающейся крышкой.

На каком расстоянии от пола можно монтировать розетки

Правильное расположение телевизора выглядит так. Устройство по максимуму прижато к стене, шнуры спрятаны под облицовку, розетки установлены в невидимом месте.

Высота монтажа электроприбора зависит от расстояния, на которое подвешивают телевизор. Как правило, телеаппаратуру помещают на уровне глаз человека, который сидит на стуле. Нормальным расстоянием от пола до центральной части розетки считается длина 120 см — 140 см. Относительно телевизора – немного ниже верхнего края.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости.

Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления.

Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
сигнал устойчив;
разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.

Советы

При использовании инструментов ручки должны быть изолированы. Розетки устанавливают только в обесточенном помещении. Важно не контактировать телом с оголенными проводами. Каждую проводку перед подсоединением проверяют указателем фазы.

Чтобы самостоятельно поставить розетку под телевизор, нужно обладать знаниями и соблюдать меры безопасности при работе. Расположение ТВ на стене очень удобно и современно. В зависимости от того места, где его будут смотреть, устанавливается высота розеток на оптимальном расстоянии в 120-140 см от пола.

Полезное видео

Чаще всего современные телеэкраны крепятся на стенку или устанавливаются практически вплотную к ней. Важное значение при этом будет иметь место расположения розетки для телевизора на стене.

На что влияет правильная установка розетки

При настенном монтаже телеприемник должен полностью скрывать розеточные гнезда.

Правильно подобранное место установки розеток позволяет:

скрыть кабели питания, соединения, провода и т.д.;
расположить телевизионную панель вплотную к стенке;
избежать сложностей при инсталляции кронштейнов для подвешивания телеэкрана;
подключать к телеэкрану usb-накопители или другую аппаратуру при помощи кабелей.

Планировать расположение розеток следует при проведении ремонта. В этом случае потребуется нарисовать схему помещения, отметить место просмотра, нахождение телеприемника, представить, как он будет установлен и уже от этого рассчитывать точку, где будут установлен розеточный блок.

На какой высоте делать розетки для телевизора на стену

Чтобы правильно рассчитать высоту розеток для телевизора на стене, нужно учитывать особенности комнаты, в которой прибор расположен.

В зале или гостиной на экран смотрят сидя, при этом он размещается на уровне глаз, а расстояние от пола до центра дисплея равно примерно 1,2 м. Таким образом, высота розеток для тв в этих помещениях должна быть равна 1,3 – 1,4 м. В этом случае они будут закрыты телеэкраном и в то же время доступ к ним будет очень удобный.

Чтобы точно рассчитать место установки розеточных гнезд за бытовым прибором, можно воспользоваться простой формулой.

Она выглядит следующим образом:

H установки = H до середины экрана тв + H тв/2 – H розетки, где H – высота.

Например, если телеприемник с диагональю 32 дюйма крепится на расстоянии 1,2 м от пола, а расстояние от его верхней точки до нижней равно 48 см (48/2=24), то, с учетом размеров розетки (8 см) она должна быть установлена на уровне от пола 136 см.
При размещении в спальне телевизор на стену вешают на расстоянии около 2 м от пола, чтобы его было удобно смотреть лежа. Расположение гнезд для подключения будет соответствующее. Кронштейн для монтажа лучше брать наклонный, чтобы можно было отрегулировать угол обзора.

В кухнях телеприемники обычно тоже висят высоко, при этом кронштейн подбирают поворотный и наклонный, чтобы смотреть на экран было удобно с любой точки помещения. Подключение к сети должно быть расположено поблизости.
При покупке розеток нужно выбирать не только электрические. Сейчас доступно много других видов – интернет розетки, для телевидения и т.д.

Для телевизионной панели в гостиной с функцией Smart TV следует устанавливать не менее двух или трех электрических, а также телевизионную и для интернета.

Аналогичным образом необходимо сделать для спальни. Для кухни не требуется подключение интернета и дополнительной техники, поэтому здесь можно оставить по одной телевизионной и электрической.
Если розеточный блок разместить за телевизором правильно, его будет не видно, в противном случае все его составляющие должны быть одной марки, тогда их можно будет собрать в одну линию с помощью специальной рамки, чтобы композиция смотрелась красиво.

Заключение
Всем, кто желает знать, на какой высоте на стену устанавливать розетки под телевизор, нужно понимать, что это значение зависит от того, какие функции выполняет комната, а также от размещения самой телевизионной панели.

В гостиных или залах розетки для телеприемника монтируются на расстоянии 1,3 – 1,5 м, в спальнях – на уровне двух метров от пола. Для более точных расчетов рекомендуется воспользоваться специальной формулой.

Правильно выбранная высота розеток под телевизор на стене позволяет:

4. Легко подключать к телевизору любые коммуникации (Антенные кабели, Витую пару, HDMI и т.д.)

Оптимальная высота установки розетки под телевизор на стене 130 — 140см ( Размер указан до центра розетки от пола)

ФОРМУЛА РАСЧЕТА ВЫСОТЫ УСТАНОВКИ РОЗЕТОК ДЛЯ ТЕЛЕВИЗОРА

120см от пола до центра экрана.

8 см. Далее произведены расчеты по следующей формуле:

Формула расчета высоты установки розеток за телевизором

H установки розетки для ТВ = H установки тв + H ТВ /2 — H рамки розетки ,

Для телевизора, установленного на 120см от пола, расчет получается следующий: 120+48/2 — 8 = 136см. Для наглядности, на схеме выше все размеры представлены округленно.

Если же у вас есть какие-то дополнения, исправления, замечания или просто вопросы — обязательно пишите в комментариях к статье, отвечу всем!

Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге

Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.

С чего начать планирование розеток на кухне?

Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.

Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.

Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

Схема расположения розеток

Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.

Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.
Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.
Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.
Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.

Сколько розеток на кухне должно быть?

По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

Холодильник.
Вытяжка.
Посудомоечная и/или стиральная машина.
Плита и духовка.
СВЧ печь.
Телевизор.
Компьютерная техника и телефон.
Стационарные кухонные приборы среднего размера.
Мобильная мелкая бытовая техника.
Розетка для лампы и/или электрозажигалки.

Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

Требования, предъявляемые к проводке и розеткам

У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.

Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

электроплита – от 5000 Вт;
электродуховка – от 3000 Вт;
стиральная машина – от 2000 Вт;
бойлер – от 1500 Вт;
посудомоечная машина – от 1000 Вт.

Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

холодильник – от 500 Вт;
вытяжка – от 150 Вт;
кухонный комбайн – от 500 Вт;
блендер – от 100 Вт;
электрочайник – от 500 Вт;
кофеварка – от 800 Вт;
СВЧ печь – от 900 Вт;
тостер – от 700 Вт;
телевизор – от 100 Вт;
ноутбук – от 50 Вт.

В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов. При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.

Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.

Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм². Они несколько дороже обычного провода, но и более безопасней и надежней.

Типы электрических розеток

Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.

Какие розетки на кухне бывают?

Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.
Угловые розетки. Удобный вариант, поскольку не занимают много места.
Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.
Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.
Гнезда для подключения интернета или телефона.

Высота розеток на кухне

Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.
Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.
Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.
Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.
Техника не должна быть удалена более чем на метр от розетки.
Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.
Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.
Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.
Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.
Розетка для телевизора располагается рядом с ним.
Гнезда в обеденной зоне – под столом, но выше 30 см от пола.
Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.
Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.
Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.
Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.

Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.

Вернуться к списку советов

Высота розетки для телевизора на стене

RozetkaOnline.ru — Электрика дома: статьи, обзоры, инструкции!

Высота розетки для телевизора на стене

Правильно выбранная высота розеток под телевизор на стене позволяет:

4. Легко подключать к телевизору любые коммуникации (Антенные кабели, Витую пару, HDMI и т.д.)

Оптимальная высота установки розетки под телевизор на стене 130 — 140см ( Размер указан до центра розетки от пола)

ФОРМУЛА РАСЧЕТА ВЫСОТЫ УСТАНОВКИ РОЗЕТОК ДЛЯ ТЕЛЕВИЗОРА

120см от пола до центра экрана.

8 см. Далее произведены расчеты по следующей формуле:

Формула расчета высоты установки розеток за телевизором

H установки розетки для ТВ = H установки тв + H ТВ /2 — H рамки розетки.

Даже если вы не делая расчетов. разместите розетки на рекомендуемой высоте 140см, они будут скрыты корпусом, кроме того вы всегда сможете сыграть высотой установки, благо большинство креплений реулируемые.

http://rozetkaonline.ru

Как правильно разместить розетки и выключатели в гостиной — INMYROOM

В старых типовых квартирах в гостиной хватало двух розеток и одного выключателя. Но достаточно ли этого сейчас, когда количество техники и гаджетов значительно увеличилось. Планируете ремонт в гостиной и хотите создать атмосферу отдыха и комфорта, а не путаться в километрах проводов и удлинителей? Рассказываем и показываем, где и как разместить розетки и выключатели, чтобы больше про них не вспоминать.

1. У дверного проема

Главное, что должно быть при входе в комнату, выключатель общего освещения. Обычно его устанавливают на высоте от 75 до 90 см от пола. Однако учитывайте средний рост всех членов семьи, каждому должно быть удобно нажать на клавишу, отведя опущенную руку в сторону. Проследите, чтобы шкаф или открытая дверь не закрывали выключатель: разместите его с той стороны, где располагается ручка закрытой двери.

Во входной зоне также нужно расположить дополнительную розетку: она пригодится для использования пылесоса, радиатора отопления и других электроприборов. Разместите ее на высоте 30 см от пола и 10 см от проема двери.

2. В тв-зоне

Телевизор – незаменимая вещь практически в любой гостиной, для него понадобится еще несколько розеток. Располагайте их на высоте примерно 130 см – тогда их не будет видно за техникой. Вам понадобятся как минимум две стандартные электрические розетки, и по одной тв- и интернет-розетке – для современного телевизора последняя просто необходима.

3. В диванной зоне

При планировании розеток в гостиной необходимо учесть расположение всех электрических приборов и отдельно стоящих светильников – не забудьте также про розетки для зарядки ноутбука и телефона. Если рядом с диваном вы поставили небольшие тумбочки или столики, то место для розеток будет зависеть от высоты мебели. А вот для торшера оптимальной будет высота 15–30 см от пола.Очень часто при планировании электрики в гостиной забывают об электрических каминах, фоторамках, кондиционерах, увлажнителях воздуха и прочей технике — имейте в виду и их.

4. У рабочего стола

Часто гостиную используют также в качестве домашнего кабинета – тогда розеток понадобится больше. У письменного стола необходимо предусмотреть розетки для лампы и для ноутбука – на высоте 15 см от столешницы.

Какая высота розеток под телевизор — MOREREMONTA

На что влияет правильная установка розетки

При настенном монтаже телеприемник должен полностью скрывать розеточные гнезда.

Правильно подобранное место установки розеток позволяет:

скрыть кабели питания, соединения, провода и т.д.;
расположить телевизионную панель вплотную к стенке;
избежать сложностей при инсталляции кронштейнов для подвешивания телеэкрана;
подключать к телеэкрану usb-накопители или другую аппаратуру при помощи кабелей.

На какой высоте делать розетки для телевизора на стену

В зале или гостиной на экран смотрят сидя, при этом он размещается на уровне глаз, а расстояние от пола до центра дисплея равно примерно 1,2 м. Таким образом, высота розеток для тв в этих помещениях должна быть равна 1,3 – 1,4 м. В этом случае они будут закрыты телеэкраном и в то же время доступ к ним будет очень удобный.

Она выглядит следующим образом:

H установки = H до середины экрана тв + H тв/2 – H розетки, где H – высота.

Для телевизионной панели в гостиной с функцией Smart TV следует устанавливать не менее двух или трех электрических, а также телевизионную и для интернета.

Правильное расположение розеток для телевизора

позволит скрыть кабели, разъемы, провода, стыки;
поможет приблизить ТВ к стене по максимуму, чтобы смотреть было удобнее, внешний вид техники напоминал «картину»;
поспособствует экономии времени — правильно установленная розетка поможет беспрепятственно провести монтаж кронштейнов, подключить антенны, приставки, прочие приспособления.

Не стоит монтировать необходимые устройства далеко от края ТВ или мебели — периодически нужно будет выключать, перезагружать приборы, и такая манипуляция будет неудобной. Доступ к ТВ-розетке должен быть беспрепятственным, это важнейшее условие при установке.

Высота электророзеток

Как подобрать розетки

Если проводка открытая, придется покупать накладные электророзетки. Для надежности, лучшей пожаробезопасности кабель стоит убрать в кабель-каналы. Продается много расцветок кабель-каналов, которые легко подобрать под цвет обоев. Тогда штробить стену не придется, розетка будет установлена снаружи. Ее стоит спрятать за мебелью, если есть такая возможность.

Электророзетка — 2 штуки.
Специальная ТВ-розетка — 1 штука.
Розетка интернета — 1 штука.

Некоторые модели телевизоров позволяют через интернет-розетку напрямую подключаться к интернету. Так на большом экране можно смотреть фильмы по онлайн-каналам. К устройству должен подводиться специальный кабель роутера. С этой целью провода должны быть проложены в стене или проходить по плинтусу кабель-канала.

Розетки для зала

Формула расчета высоты розеток

В (высота) ТВ-розетки = В середины телевизора от пола + Д (диагональ)/2 – В рамки розетки.

Правильно выбранная высота розеток под телевизор на стене позволяет:

4. Легко подключать к телевизору любые коммуникации (Антенные кабели, Витую пару, HDMI и т.д.)

ФОРМУЛА РАСЧЕТА ВЫСОТЫ УСТАНОВКИ РОЗЕТОК ДЛЯ ТЕЛЕВИЗОРА

120см от пола до центра экрана.

8 см. Далее произведены расчеты по следующей формуле:

Формула расчета высоты установки розеток за телевизором

H установки розетки для ТВ = H установки тв + H ТВ /2 — H рамки розетки ,

Советы по размещению телевизора как можно ближе к стене

Я думаю, что одна из самых приятных вещей при настенном креплении телевизора — это когда телевизор устанавливается заподлицо со стеной, так что он почти не торчит, а кабели не могут быть видимый. Я решил вести этот блог как можно чаще, когда устанавливаю настенный телевизор, меня просят прижимать его как можно ближе к стене. В этой статье я дам несколько профессиональных советов и советов, как поставить телевизор как можно ближе к стене.Я расскажу о телевизорах, типах настенных кронштейнов для телевизоров, вариантах питания и типах кабелей, которые помогут установить телевизор заподлицо на стене.

Получите хороший кронштейн для неглубокой глубины

Если вы хотите, чтобы телевизор находился всего в нескольких миллиметрах или долях дюйма от стены, вам понадобится кронштейн, который при установке действительно сидит близко к стене . Некоторые кронштейны находятся за милю, особенно некоторые из более дешевых типов. Я бы посоветовал приобрести фиксированный настенный кронштейн для этой задачи, так как с большинством подвижных кронштейнов, таких как наклонные и полноповоротные настенные кронштейны, механизм, который позволяет кронштейну перемещаться, часто отталкивает его от стены.

Я рекомендую при покупке настенного крепления для телевизора проверять расстояние, на котором он находится от стены. Вам не нужно ничего больше дюйма, в идеале меньше, но это также зависит от того, позволит ли сам телевизор с подключенными соединительными кабелями приблизиться к нему. Меньше не всегда значит меньше, если вы понимаете, о чем я говорю. Кронштейны, которые я использую чаще всего для стационарного настенного монтажа телевизоров из линейки B-Tech, но я также настоятельно рекомендую настенные кронштейны Sanus, не говоря уже о том, чтобы телевизор располагался близко к стене.

Ditch The Tilt — Забудьте о подвижных креплениях

Если вы хотите, чтобы телевизор прилегал к стене как можно заподлицо, я бы рекомендовал использовать фиксированное настенное крепление. Как я уже упоминал выше, для подавляющего большинства настенных кронштейнов с возможностью наклона / полного движения телевизор должен располагаться подальше от стены. Если вам действительно нужен настенный кронштейн для титрования, я снова рекомендую линейку Sanus. Сверхтонкое крепление Sanus VMT15 подходит для размещения телевизора на расстоянии менее пары сантиметров от стены с функцией наклона, подходящей для телевизоров с диагональю до 50 дюймов.Если вам нужен полноразмерный настенный кронштейн, который сидит заподлицо со стеной, я советую не экономить и покупать хороший. Вы не только хотите, чтобы он прилегал к стене, вы хотите, чтобы он двигался легко и свободно, а некоторые из них этого не делают.

Выберите правильный телевизор

Когда я говорю «выберите правильный телевизор», я имею в виду, что с некоторыми телевизорами, независимо от того, что вы делаете с кабелями и кронштейном для телевизора, которые вы выбираете, вы просто не сможете приблизить их к стене, не углубляя сам телевизор.При выборе телевизора обратите внимание на модели, которые имеют боковые соединения на задней панели телевизора, а не только прямо под прямым углом. Это важно, так как из-за радиуса изгиба соединительных кабелей вы не сможете поднести телевизор так близко к стене, как хотелось бы, если кабели выходят прямо сзади, даже с прямоугольными вилками. Возможно, вам придется сесть перед телевизором немного дальше, чем вам хотелось бы.

Большинство новых телевизоров имеют это в виду, и кабели будут выходить параллельно телевизору сзади, так что радиус изгиба кабелей не имеет значения.

Примечательные упоминания

При установке телевизора я часто сталкиваюсь с некоторыми дизайнами, которые мне нравятся. Ниже приведены разработки Samsung, которые действительно помогают расположить телевизор как можно ближе к стене.

Samsung One Connect

На мой взгляд, Samsung One Connect — прекрасное дополнение, если у вас есть AV-оборудование, расположенное ниже или рядом с телевизором. Вместо установки нескольких кабелей HDMI, питания, антенны / спутниковой связи, сети и USB для подключения за телевизором.One Connect находится рядом с вашим AV-оборудованием, и вы подключаете к нему свое телевизионное оборудование / звуковую систему / игровые приставки. Отсюда один тонкий провод подключается к вашему телевизору. В новейших моделях даже подается питание на кабель, а это значит, что все, что вам нужно установить, — это один кабель, который сам по себе имеет плоское прямоугольное соединение. Выступы убедитесь, что вы устанавливаете его правильно, так как провод не является двунаправленным. Я обнаружил это на собственном опыте с одной из более ранних моделей, где соединения обоих разъемов выглядели очень похожими.Пришлось открутить всю сделанную мною заливку, снять трос и установить другим способом. Это была поздняя ночь. К счастью, у новых есть разные разъемы, так что понятно, в какую сторону они идут.

Телевизор Samsung «The Frame» — конструкция фоторамки, прилегающая к стене

Еще одно важное упоминание, если вы хотите расположить телевизор как можно ближе к стене, — это Samsung Frame TV. Дизайн телевизора таков, что он выглядит как фоторамка, на самом деле, когда в режиме ожидания телевизор может показывать изображение, оно выглядит как обычное изображение, но одна из его хороших черт и причина для включения его в В этом блоге говорится о том, что телевизор поставляется с собственным креплением, которое буквально находится всего в нескольких миллиметрах от стены.Кроме того, они оснащены разъемом One Connect, что делает их идеальным выбором для тонких настенных креплений для телевизоров.

Закопайте кабели в стене

Спрятав кабели в стене, вы также сможете поднести телевизор как можно ближе к стене и получить цельный результат. Вам не придется беспокоиться об установке телевизора на незакрепленные кабели или кабельные каналы для поверхностного монтажа. Это не так уж сложно с телевизорами, установленными на полых стенах, таких как стены из гипсокартона, поскольку обычно вы можете просто разрезать целое и опустить кабели туда, где они должны идти, и, если вам повезет, вам не нужно будет проходить через них. горизонтальная шпилька.Для массивных кирпичных / гипсовых стен и некоторых стен из гипсокартона с сухой подкладкой, где гипсокартон был приклеен поверх кирпича, это может быть немного сложнее и намного пыльнее! Вам нужно будет проделать дыры в стене, чтобы проложить кабели внутри.

Осторожно с электрическими розетками позади телевизора

Скорее всего, если электрик вставил кабели, чтобы вы подготовили телевизор к установке сверху, они могли вставить кабели в настенные панели, чтобы создать аккуратную отделку.Помимо розетки электросети, у вас может быть ТВ-антенна / спутниковая антенна, разъемы для передачи данных и HDMI. Проблема заключается в том, что вам придется подключать к ним кабели, которые сами по себе имеют радиус изгиба, что может означать, что они не позволят телевизору располагаться близко к стене. Если вы удалите розетки / настенные панели и проведете кабели только через стену с вилками на конце, чтобы подключить их непосредственно к телевизору, у вас не будет этой проблемы. Вы можете установить щеточную лицевую панель, чтобы вывести кабели, чтобы она выглядела аккуратно, но в конце концов она будет за телевизором!

Если вам необходимо установить розетки, я советую установить те, которые дают кабелю естественный угол выхода из розетки, чтобы он мог сидеть почти ровно.В качестве альтернативы вы можете установить что-то вроде Syncbox, к которому я скоро вернусь.

Syncbox — Утопленная пластина для ТВ / AV / Power Wall

Syncbox — это очень продуманная конструкция, в которой концевые заделки кабеля, к которым вы подключаете провода телевизора, утоплены в стене, что позволяет изгибать кабель без необходимости оставлять дополнительная комната за телевизором. Syncbox работает, загоняя в стену глубокий задний ящик, в который вставляются модульные вставки. Существует множество вариантов модулей, в том числе силовые, коаксиальные, данные и многие другие.Это может быть довольно дорогостоящим способом тренировки, но это позволит установить телевизор очень близко к стене.

Установите ответвитель с предохранителем вместо розетки питания

Если ваш электрик или установщик телевизора установил вам розетку электросети за телевизором, чтобы подключить ее, когда телевизор находится на стене, возможно, было бы лучше вместо этого установите слитную шпору. Проблема в сетевой розетке и вилке, которая будет вставлена в нее, вам понадобится около 4 см или 1 шт.5 дюймов позади телевизора, что может затруднить установку, если вы захотите поставить телевизор близко к стене. Если, однако, вы поменяли розетку на 13 А на ответвление с предохранителем, шнур питания телевизора можно подключить непосредственно к задней части самого ответвления с предохранителем. Это уменьшит расстояние, на котором он стоит от стены, примерно до половины см, и некоторые производители предлагают «скрытые» розетки, которые располагаются всего в миллиметре или двух от стены. Это означает, что сама электрическая вилка больше не будет мешать, что очень часто бывает.

Проблема с установкой ответвлений с предохранителями для телевизоров заключается в том, что вилку питания необходимо отрезать от кабеля телевизора. Это не проблема, если ваш телевизор поставляется со съемным сетевым шнуром, но если ваш телевизор идет с литым шнуром, вам нужно будет отрезать его, чтобы использовать кабель для подключения к плавленому ответвлению. Это может привести к аннулированию гарантии на ваш телевизор, поэтому решать вам, стоит ли рисковать. Если вы все же решите подключить телевизор к ответвлению с предохранителями, важно, чтобы это сделал квалифицированный специалист и чтобы в ответвлении был установлен предохранитель правильного номинала для защиты кабеля и телевизора.Большинство ответвлений с плавким предохранителем имеют внутри предохранитель на 13 А, что довольно много для большинства новых телевизоров. Я рекомендую вытащить предохранитель из вилки телевизора и вставить его в предохранитель. Небольшая отвертка с плоской головкой позволит вам вытащить его.

Установите утопленные розетки

Если вам действительно необходимо установить розетки за телевизором, вы сможете сэкономить около полсантиметра, установив утопленные розетки вместо обычных розеток, которые находятся немного в стороне от стены. Это может иметь решающее значение, когда нужно поднести телевизор как можно ближе к стене.

Установите прямоугольные вилки / адаптеры на кабели

Если у вас есть розетки или телевизор, соединения которых выходят прямо на заднюю часть телевизора под прямым углом. Вы захотите установить прямоугольные вилки на свои кабели, чтобы сэкономить на радиусе изгиба кабеля, который может оттолкнуть телевизор от стены. Вы можете установить прямоугольные штекеры на коаксиальные кабели или получить прямоугольные силовые провода, а также прямоугольные адаптеры HDMI или оптические / фонокорректоры. Адаптер или прямоугольный штекер по-прежнему потребуют немного места, но оно будет меньше естественного радиуса изгиба кабеля, который вы не хотите сжимать, пытаясь подогнать под него, поскольку это может сломать или повредить кабель. что может привести к плохому телевизионному приему или пикселизации.

Углубление кронштейна телевизора в стене

Это будет довольно сложно в сплошной стене, на самом деле, вероятно, будет проще построить рамку вокруг телевизора, но если у вас полая стена, вы можете вырезать часть гипсокартона и установите кусок фанеры, закрепленный в стойке. Фанера может быть отделана под поверхностью стены, позволяя телевизору располагаться вплотную к стене. Соединительные кабели также могут быть потеряны в стене. Очевидно, это задача не для слабонервных, и вы можете попросить профессионального установщика AV для выполнения установки, поскольку последнее, что вам нужно, — это отрезать стену и перерезать электрический кабель или трубу.

‍

Постройте рамку / стену вокруг телевизора

Если вы хотите, чтобы телевизор был полностью заподлицо со стеной, чтобы он совсем не выделялся. Вы можете построить каркасную стену вокруг телевизора, чтобы он располагался на одном уровне. Оказавшись на месте, вы можете повязать гипсокартон и попросить штукатура снять его, или вы можете попросить плотника построить вокруг него какой-то шкаф / хранилище. Это также даст вам пространство для прокладки кабелей за стеной. Это, очевидно, более сложная задача, чем обычное настенное крепление, но если вы хотите создать что-то особенное или ремонтируете, вы можете подумать об этом.Просто помните, что однажды вам, вероятно, придется заменить телевизор!

Не используйте кабели SCART — избавьтесь от евроразъема

В любом случае вам не следует использовать кабели SCART в наши дни, но если вы хотите расположить телевизор хотя бы близко к стене, вы необходимо будет полностью отказаться от разъемов SCART и SCART, поскольку они такие большие и громоздкие. Если оборудование, которое вы хотите подключить к телевизору, принимает только соединения SCART, вы можете вставить адаптер, чтобы преобразовать его в другой тип AV-соединения.Провода SCART можно легко преобразовать в разъемы для фонокорректора, поэтому, если вы приобретете переходник от SCART к фонокорректору, это будет намного лучше, чем просто прямой провод SCART. Помимо размера разъемов, вам, вероятно, придется с самого начала подвести их к телевизору.

Используйте свое воображение

Я поделился с вами некоторыми советами, как поставить телевизор как можно ближе к стене, но используйте свое воображение и проявите творческий подход, поскольку будут другие способы достижения целей.Если у вас есть какие-либо вопросы, пожалуйста, ОСТАВЬТЕ КОММЕНТАРИЙ В РАЗДЕЛЕ КОММЕНТАРИЙ БЛОГА ниже. Если вы сделаете это и проявите терпение, я вернусь к вам. Пожалуйста, НЕ ЗВОНИТЕ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ и НЕ Пишите по электронной почте и НЕ ЗАПОЛНЯЙТЕ КОНТАКТНЫЕ ФОРМЫ НА САЙТЕ. Все они предназначены только для клиентов. У нас просто нет персонала, который мог бы помочь вам, и у меня, конечно, есть время. Если вы отправите электронное письмо или заполните контактную форму, вы либо не получите ответа, либо получите письмо с просьбой опубликовать свой комментарий в разделе комментариев блога.Неважно, не имеет ли это отношение к блогу, опубликуйте там сообщение, и я свяжусь с вами. Мне приятно, что так много людей просят моего совета по поводу вещей, которые расстраиваются, когда я не отвечаю на них, но опять же, у меня нет времени. Также, разместив свой комментарий в разделе ниже, каждый, кто его читает, получит выгоду от заданного вопроса и полученного ответа.

До следующего раза,

Tom

Как повесить телевизор с плоским экраном со скрытой проводкой

Детали проекта

Навык

5 из 5 Жесткий Требуются электрические навыки среднего уровня

Стоимость

100 долларов США и выше, в зависимости от размера и модели кронштейна для настенного монтажа телевизора

Расчетное время

От 2 до 4 часов

В этом видео электрик Скотт Кэрон вешает телевизор с плоским экраном на стену и скрывает всю проводку.

Шаги:

1. Поднесите старую электрическую коробку к стене прямо над существующей электрической розеткой.

2. Обведите контур коробки на стене, затем с помощью канцелярского ножа (или пилы для гипсокартона) прорежьте отверстие в гипсокартоне.

3. Повторите предыдущие шаги, чтобы вырезать отверстие для низковольтного кольца, в которое будут помещены аудиовизуальные кабели.

4. Выключите электрическую розетку.

5. Снимите заглушку с выпускного отверстия, отвинтите и вытащите выпускное отверстие из выпускной коробки.Не отсоединяйте никаких проводов.

6. С помощью острогубцев открутите язычок в верхнем углу выпускной коробки.

7. Протолкните кусок неметаллического электрического кабеля в розетку и вверх по стене до отверстия, вырезанного ранее на шаге 2.

8. Подключите один конец кабеля к утопленной электрической розетке, а другой конец — к существующей электрической розетке.

9. Установите низковольтное кольцо в отверстие, вырезанное на шаге 3.

10.Используйте рыболовную ленту, чтобы протянуть аудиовизуальные кабели из подвала через низковольтное кольцо.

11. Протяните концы аудиовизуальных кабелей через защитную пластину, затем прикрутите пластину к низковольтному кольцу.

12. Протяните аудиовизуальные кабели от телевизора до кабельной приставки и DVD-плеера.

13. Вырежьте отверстие в стене рядом с местом расположения кабельной коробки и установите второе низковольтное кольцо.

14. Протяните аудиовизуальные кабели вверх из подвала через низковольтное кольцо.

15. Подключите к телевизору инфракрасный (ИК) ретранслятор.

16. Установите инфракрасный (ИК) передатчик на ИК-окно кабельной коробки и DVD-плеера.

17. Подключите аудиовизуальный кабель к приставке кабельного телевидения и DVD-плееру.

18. Прикрутите кронштейн для настенного монтажа телевизора к стойкам стены и к задней части телевизора с помощью винтов с шестигранной головкой.

19. Повесьте телевизор на настенный кронштейн.

20. Подсоедините провода к динамикам объемного звука, затем прикрепите динамики к стене.

21. Включите питание снова.

Как закрепить телевизор на стене Руководство и советы — Walabot DIY

Пытаетесь установить 55-дюймовую подставку для телевизора с креплением? Установка настенного кронштейна для телевизора может быть простой и понятной процедурой. Когда вы закончите, ваш телевизор с плоским экраном окажется на возвышении, что будет идеально для просмотра под любым углом. Готовы начать? В этой статье представлены полные пошаговые инструкции, которые показывают, как закрепить телевизор на стене.

Если вы искали хороший прибор для поиска деревянных гвоздей, то вы уже знаете, что существует множество вариантов.Но есть только один детектор древесины, который позволяет видеть сквозь стены, поэтому вы можете найти шпильки, водопровод, электрические провода и многое другое.

Инструменты для крепления телевизора к стене

Для выполнения этой работы вам понадобится всего несколько простых инструментов.

Комплект для настенного монтажа, подходящий для вашего телевизора
Крышка шнура (дополнительно)
Электродрель и соответствующие биты
Приложение уровня или уровня телефона
Крестовая отвертка (дополнительно)
Карандаш
Малярная лента
Большой лист картон или бумага
Поиск шпилек (мы рекомендуем Walabot DIY)
Рулетка
Торцевой гаечный ключ с соответствующими головками

Важный совет по безопасности: не используйте анкеры для пустотелых стен или анкеры для гипсокартона для этой задачи.Они не могут выдержать вес телевизора.

Пошаговое руководство: как закрепить телевизор на стене

1. Выберите правильное крепление для телевизора.

Существует два основных типа настенного крепления телевизора. Первая предназначена для прижима телевизора к стене в стационарном положении. Второй имеет регулируемый шарнир, который позволяет изменять положение обзора. Оба типа имеют свои преимущества: плоская версия стоит очень недорого и идеально подходит для ограниченного пространства, а шарнирное или поворотное крепление для телевизора позволяет смотреть практически под любым углом.Выбирая настенное крепление для телевизора, убедитесь, что оно соответствует весу и размеру вашего телевизора. После того, как вы выбрали крепление и доставили его домой, прочтите инструкции о том, как прикрепить телевизор, подобный вашему, к стене. Обратите внимание, что разные марки телевизоров настроены по-разному, поэтому найдите время, чтобы ознакомиться с областью заднего крепления.

2. Снимите основание с вашего телевизора.

Если ваш телевизор прикреплен к основанию, с помощью отвертки Philipps осторожно открутите винты и отсоедините основание от телевизора.Прислоните телевизор к стене на небольшом расстоянии от рабочего места. Держите винты и основание вместе на случай, если вы решите снова использовать основание позже.

3. Прикрепите крепление для телевизора к задней части телевизора.

Следуйте инструкциям, прилагаемым к креплению. Используйте прилагаемые винты, чтобы прикрепить кронштейн крепления к задней части телевизора.

4. Определитесь с местом и протестируйте шаблон.

Вероятно, вы хорошо представляете, где вы хотите установить телевизор.Начните с создания шаблона вашего плоского экрана, вырезав кусок картона или бумаги примерно того же размера, что и ваш телевизор. Используйте малярный скотч, чтобы прикрепить его к стене в выбранном вами месте. Сядьте и посмотрите, каково это смотреть телевизор с вашего любимого места.

Убедитесь, что шаблон отцентрирован.
Проверьте угол обзора из разных частей комнаты.
Убедитесь, что телевизор установлен на нужном уровне. Если он будет слишком высоким, вы, скорее всего, будете напрягать шею во время просмотра.
Слегка наметьте контур малярным скотчем и снимите шаблон со стены.

5. Отметьте желаемую высоту кронштейна

Временно прикрепите настенное крепление телевизора к кронштейну на задней панели телевизора. Измерьте расстояние от нижней части телевизора до нижней части настенного крепления, чтобы телевизор висел на нужном уровне. Используя полученные данные, отметьте на стене правильную высоту, на которой вы будете вешать телевизор.

6. Найдите шпильки.

Все типы настенных подставок для телевизоров должны поддерживаться шпильками.Для этой работы мы рекомендуем Walabot DIY Stud Finder. Он быстро и легко найдет ваши шпильки, гарантируя, что вы избежите опасных или дорогостоящих несчастных случаев, которые могут произойти, если вы случайно просверлите электрический провод, газовую трубу или водопроводную трубу.

Подключите устройство Walabot DIY к совместимому мобильному телефону
Откройте приложение Walabot DIY
Выберите тип стены — бетонную или гипсокартон
Откалибруйте Walabot DIY (это занимает около 30 секунд)
Используйте режим Pan для сканирования стена.Walabot DIY покажет вам обзор шпилек.
Переключитесь в режим изображений, чтобы сосредоточить внимание на шпильках и поищите такие предметы, как трубы и провода, чтобы избежать их.
Наконец, перейдите в режим «Эксперт», чтобы отметить центр стойки.

Временно прикрепите настенное крепление для телевизора к кронштейну на задней панели телевизора. Измерьте расстояние от нижней части телевизора до нижней части настенного крепления, чтобы телевизор висел на нужном уровне. Используя полученные данные, отметьте на стене правильную высоту, на которой вы будете вешать телевизор.

7. Отметьте линию уровня

Используйте свой уровень или приложение уровня, чтобы отметить линию уровня, чтобы использовать ее в качестве ориентира для подвешивания кронштейна для телевизора. Вы можете оказаться чуть выше или ниже, чем планировали изначально, в зависимости от того, нашли ли вы в стене провода или трубы.

8. Установите настенное крепление для телевизора и отметьте контрольные отверстия.

Лучше всего прикрепить настенное крепление на две стойки. Таким образом, используя горизонтальную линию, расположите настенное крепление для телевизора так, чтобы винты были прикреплены непосредственно к стойкам. Это может означать перемещение телевизора немного влево или вправо от исходного контура, но это также означает, что он будет надежно закреплен.Отметьте пилотные отверстия.

9. Еще раз проверьте расположение

Если вы используете Walabot DIY, вы можете еще раз проверить, чтобы ваши пилотные отверстия были правильно расположены над шпильками, и дважды проверьте наличие препятствий перед сверлением.

10. Просверлите направляющие отверстия.

Ознакомьтесь с инструкциями по настенному креплению, чтобы подобрать сверло подходящего размера. Предварительно просверлите направляющие отверстия для стопорных болтов, поставляемых с настенным креплением для телевизора. Не пропускайте этот шаг, так как попытка прикрепить шпильки непосредственно к стойкам без предварительного сверления может привести к расколу и повреждению вашего дома.

11. Прикрепите настенное крепление к подставке для телевизора.

Установите крепление и прикрепите стопорные болты. Как только все болты будут на месте, затяните их до упора в стену.

12. Прикрепите монтажную пластину к кронштейну телевизора.

Установите крепление и прикрепите болты с фиксатором. Когда все болты будут на месте, затяните их до упора.

13. Скрытие кабелей

При настенном монтаже телевизора скрытие проводов обеспечивает чистый и привлекательный внешний вид. Используйте крышку шнура, чтобы скрыть провода и кабели.

14.Миссия по монтажу телевизора завершена

Вот и все! Теперь, когда ваш телевизор прикреплен к стене, вы готовы смотреть любимые шоу.

Как добавить розетку для настенного телевизора

Добавить розетку за настенным телевизором — несложная работа, которую вы можете выполнить самостоятельно с помощью всего нескольких инструментов. В этом проекте среднего уровня вы узнаете, как проложить электрический кабель внутри стены, расширив цепь вашей текущей розетки до новой, расположенной прямо за телевизором.Это недорогое, быстрое и придаст вашему телевизору чистый профессиональный вид. Вот что вам понадобится:

ИНСТРУМЕНТЫ

Тестер цепей
Инструмент для поиска шпилек
Ударная пила для гипсокартона
Отвертка с плоской головкой
Инструмент для зачистки проводов
Универсальный нож
Плоскогубцы для игл
Рыхлитель кабеля

1-канальный старый рабочий ящик
Кабель 14-2 или 12-2 — в пластиковой оболочке и неметаллический
Разъемы для проводов
Дуплексный выход
Заглушка выходного отверстия

При выполнении этой самостоятельной работы убедитесь, что чтобы вооружиться надлежащим защитным снаряжением.На протяжении всего видео мы будем предупреждать вас о том, когда следует и не следует использовать защитное снаряжение.

Прежде чем начать, обратите внимание, что ни в коем случае нельзя прятать электрический шнур телевизора в стене. Это может привести к возгоранию в нарушение Национального электротехнического кодекса.

ШАГ ОДИН

Выключите цепь. Начните с отключения питания, связанного с цепью, над которой вы будете работать. При этом проверьте силу тока на выключателе. Для цепи на 15 А потребуется кабель с проводом калибра 14.Для схемы на 20 ампер потребуется кабель с проводом 12 калибра. Подключите тестер цепи к розетке, над которой вы будете работать, чтобы убедиться, что цепь отключена.

ШАГ ВТОРОЙ

Найдите новую коробку. Имеющаяся у вас розетка будет прибита или привинчена к стенной стойке. Используйте инструмент для поиска шпилек, чтобы определить, прибита ли существующая коробка справа или слева от этой шпильки. Новая коробка будет установлена над существующей коробкой, но на той же стороне стойки.

Держите переделанный ящик, который вы будете использовать, иногда называемый старым рабочим ящиком, по крайней мере в одном дюйме от стойки.Коробка имеет две створки, которые открываются внутри гипсокартона и фиксируются на месте.

ШАГ ТРЕТИЙ

Вырежьте новое отверстие. Если ваша новая коробка включает в себя шаблон, используйте его, чтобы обвести линии разреза на стене. Если шаблон недоступен, обведите лицевую сторону коробки на стене. Вырежьте отверстие ножовкой. Двигайтесь медленно, стараясь не задеть существующие провода или трубы, идущие за той же стеной.

ШАГ ЧЕТВЕРТЫЙ

Нажимной трос. Отвинтите и снимите крышку с имеющейся розетки.Открутите два винта, которыми розетка крепится к коробке. Затем осторожно вытащите розетку. В верхней части коробки будет одно или два отверстия для кабеля. Каждый будет закрыт пробкой или краном. Если коробка металлическая, вы увидите металлический зажим. Ослабьте зажимной винт. Если он забит, выбейте заглушку для одного из отверстий кончиком отвертки. Для этого вам, возможно, придется постучать по рукоятке отвертки молотком. Если коробка пластиковая, откройте одно из отверстий.

Чтобы предотвратить заедание, обожмите передний конец нового провода примерно на дюйм, прежде чем проталкивать его через существующую коробку.После этого проденьте новый кабель в отверстие и протолкните его вверх. Протяните кабель через отверстие. Этот шаг может быть немного сложным и потребует некоторой настойчивости.

ШАГ ПЯТЬ

Подготовить существующую розетку. Розетки в середине пробега имеют два черных и два белых провода. Для этих розеток отсоедините один белый провод и один черный провод, ослабив винты клемм. Концевые розетки имеют только один черный провод и один белый провод. Если у вас есть выходная розетка, оставьте эти провода подключенными.

ШЕСТОЙ ШАГ

Подготовьте провода заземления. Если ваша существующая коробка пластиковая, отсоедините оголенный провод заземления от зеленой клеммы на розетке. Если ваша коробка металлическая, вы увидите короткий оголенный провод, подключенный к зеленому винту заземления в задней части коробки. Обязательно проверьте упаковку разъемов для проводов, чтобы убедиться, что они рассчитаны на количество проводов, которые вы будете подключать, а также на калибр проводов, который вы используете.

СТУПЕНЬ СЕМЬ

Подготовьте провода в существующей коробке.Используйте кабельный рыхлитель, чтобы разрезать оболочку нового кабеля. Снимите оболочку и удалите ее универсальным ножом. Подключите оголенный провод нового кабеля к другим оголенным проводам с помощью соединителя. При необходимости замените разъем на другой, рассчитанный на большее количество проводов. Используйте инструмент для зачистки проводов, чтобы удалить ¾ дюйма изоляции с новых черных и белых проводов.

ШАГ ВОСЬМОЙ

Соединительные провода в имеющейся коробке. Если к розетке подключены только один белый провод и один черный провод, переходите к шагу девять.Если к розетке подключены два белых и два черных провода, переходите к шагу десять.

ШАГ ДЕВЯТАЯ

Выполнение соединений в конце цикла. Для пластиковой коробки отрежьте шестидюймовую длину неизолированного провода, чтобы использовать его в качестве косички. С помощью острогубцев скрутите один конец гибкого провода с оголенным проводом заземления, который вы отсоединили от розетки, и оголенным проводом заземления от нового кабеля. Закрепите соединение с помощью проводного соединителя. Если ваша коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ДЕСЯТЬ

Выполнение промежуточных соединений. Отрежьте три шестидюймовых куска проволоки: белый, черный и голый, чтобы использовать их в качестве косичек. Снимите ¾ дюйма изоляции с каждого конца черных и белых косичек. Используя плоскогубцы, скрутите один конец белого провода с белым проводом, который вы отсоединили от клеммы, и белым проводом от нового кабеля, убедившись, что оголенные участки каждого провода имеют одинаковую длину. Закрепите провода вместе с помощью соединителя для проводов.

Повторите этот шаг, чтобы подключить два черных провода к черному пигтейлу, а если коробка пластиковая, два оголенных провода к оголенному пигтейлу. Если коробка металлическая, значит, вы уже подключили все оголенные провода.

СТУПЕНЬ ОДИННАДЦАТЬ

Подключите старую розетку. С помощью плоскогубцев согните крючок на конце каждого отсоединенного провода в коробке. Подключите белый провод к неиспользуемому серебряному выходному винту, черный провод к неиспользуемому латунному винту и, если он еще не подключен, оголенный провод к зеленому винту.Аккуратно сложите выходные провода в коробку. Подключите розетку к коробке и снова установите крышку.

ДВЕНАДЦАТАЯ ШАГ

Установить новую коробку. Вставляя коробку в отверстие в гипсокартоне, протяните кабель через отверстие в нижней части новой коробки. Зафиксируйте крылья зажима, затянув два винта за гипсокартоном. Затяните, пока коробка не будет надежно закреплена.

СТУПЕНЬ ТРИНАДЦАТЬ

Установить новую розетку. Снимите оболочку с нового кабеля внутри коробки.Снимите ¾ дюйма изоляции с черного и белого проводов, сделав крючки на всех трех. Подключите оголенный провод к зеленой клемме розетки, подключите черный провод к одной из латунных клемм, а белый провод к одной из серебряных клемм. Сложите провода в коробку. Прикрутите выпускной патрубок к коробке и установите крышку с помощью прилагаемых винтов. Включите автоматический выключатель, подключенный к вашей новой розетке, и с помощью тестера цепей убедитесь, что ваша новая розетка находится под напряжением.

Подключите телевизор снова и наслаждайтесь просмотром без проводов!

Ищете отличные инструменты, которые помогут выполнить ваш проект? Магазин Stanley , Black & Decker и DeWALT для всего, что вам нужно!

Планирование электрических розеток в вашем новом доме или после ремонта

Места для дополнительных электрических розеток в новостройке или при ремонте дома

Хотя люди, которые решают построить свой дом вместо того, чтобы покупать тот, который уже есть на рынке, очень тесно работают с опытными строителями, подрядчиками и дизайнерами, иногда некоторые детали могут упускаться из виду.Лишь спустя много времени после того, как они переехали в свой новый дом, они осознают, что должны были присутствовать на этапах планирования, когда дело касалось определенных вещей, включая места для доступа к электроэнергии в их доме. Чтобы избежать использования запутанных удлинителей и шин питания, подумайте о том, где вы хотели бы иметь легкий доступ к электричеству в своем новом доме. Вот несколько мест, которые следует учитывать:

Кухня
Электротехнический кодекс Канады, утвержденный местным правительством, устанавливает минимальное количество и общее расположение электрических розеток в вашем доме.Однако это не означает, что вы не можете добавить столько вилок, сколько позволяет ваша электрическая коробка. Кухня, в которой находится множество мелких и крупных электроприборов, — отличное место для начала этого процесса. Распланируйте розетки по всему кухонному острову, чтобы на них можно было установить миксеры, венчики и другие мелкие электрические приборы. Внимательно изучите планировку кухни и поставьте вилки с большей силой тока, куда бы вы ни переместили холодильник и микроволновую печь в будущем. Разместите розетки под шкафами, чтобы обеспечить мягкое светодиодное освещение, которое практически ничего не стоит оставлять на всю ночь.
Гостиная
Похоже, что почти у каждого есть хотя бы одно устройство, которое нуждается в частой подзарядке в наши дни, поэтому планируйте разместить множество розеток во всех углах, а также еще больше розеток в центре каждой стены. Если вы планируете повесить телевизор с плоским экраном на стене, поместите вилку прямо за ним, чтобы скрыть шнуры. Подумайте о розетках в полу в центре гостиной, если вам нужен журнальный столик для хранения сувениров.Если вы занимаетесь украшением на Рождество, подумайте, куда может пойти елка, и включите выключатель в удобном месте. Воспользуйтесь всеми возможными удобствами при планировании нового дома.
Семейный / Игровая комната / Бар
Возможно, вам понадобятся розетки в нескольких местах для зарядных станций, но также подумайте о том, чтобы поставить вилки ближе к входу, чтобы подготовиться к любым освещенным знакам бара. Если у вас есть бар, убедитесь, что на фартуке есть заглушки для работы блендера, а также несколько розеток под барной стойкой для небольшого холодильника и льдогенератора.Если у вас есть камин, поставьте несколько дополнительных розеток по обе стороны от камина на случай, если вы захотите подключить к нему освещенную скульптуру или часы.
Ванны
Ваш электрик будет знать, что следует использовать вилки только с рейтингом GFI вокруг воды, но сначала подумайте о местах. Попросите его установить вилки рядом с тем местом, где используются приборы. Протягивать шнур через раковину не только очень опасно, но и очень неудобно.
Спальни
Сначала определите, где будет находиться ваша кровать, затем поставьте заглушки рядом с тумбочками, примерно на два фута выше плинтуса, если вы хотите скрыть шнуры.Спланируйте заранее и поместите эти вилки на трехпозиционный выключатель, чтобы один выключатель внутри двери включал свет, а еще два по обе стороны от изголовья, чтобы вы и ваш партнер могли легко включать и выключать свет, даже не покидая своего крышки. Не забывайте о гардеробной / гардеробной. Подумайте, где вам может понадобиться ваше тщеславие, и поставьте там отдушину.
Гараж
Гараж — одно из тех мест, о которых обычно забывают при планировке розеток. Наряду с розеткой в центре потолка для открывателя гаражных ворот разместите множество розеток вдоль стены, где вы планируете разместить свой рабочий стол. Держите розетки на безопасном расстоянии от водонагревателя, но в остальном размещайте их примерно через каждые 6 футов вокруг основания гаража, чтобы упростить использование воздушных компрессоров, пылесосов и других подобных электроинструментов.
На открытом воздухе
Сохраняя праздничную тематику, спланируйте розетки под карнизами, чтобы можно было использовать все праздничные украшения.Подключите вилки к выключателю, чтобы было легко и просто включать и выключать свет, или, что еще лучше, ~ подключите их к таймеру. Вы также захотите, чтобы розетки GFI располагались ближе к земле вокруг вашего нового дома, чтобы можно было использовать инструменты и ландшафтное оборудование. Если вы хотите иметь летнюю кухню в своем новом доме, воспользуйтесь этой возможностью и разместите розетки на высоте планки. Уличные фонтаны, осветительные приборы и беседки тоже нуждаются в розетках. Небольшое планирование сейчас очень важно, чтобы сэкономить деньги позже.
Домашний офис
Нет ничего более раздражающего, чем необходимость ползать под столом, чтобы подключать и отключать компьютеры, модемы, маршрутизаторы, принтеры и т. Д. Для облегчения этой задачи установите заглушки чуть выше высоты стола. Если вы планируете установить небольшой телевизор на стене, это также подходящее время для установки розетки в любом месте.
План на будущее
Убедитесь, что ваш электрик предоставит вам ящик для обслуживания электрооборудования , в котором есть как минимум шесть пустых мест для будущего расширения.Пока вы занимаетесь планированием своего нового дома, попросите электрика проложить пустые трубопроводы на чердак от служебного бокса. Это значительно ускорит процесс подключения будущих розеток. Хотя здорово верить, что вы обо всем подумаете, прежде чем приступить к строительству, всегда есть что-то, что ускользнет из трещин!
Похожие сообщения:
Модернизация электропроводки, которую следует учитывать при ремонте дома
Mounting Dream MD2377-KT Комплект настенного кронштейна для телевизора с защитой от перенапряжения, 2 кабеля HDMI, магнитный пузырьковый уровень и антистатический гель для очистки экрана для телевизоров весом до 66 фунтов, 26-55 дюймов и VESA 400×400 мм: Электроника
Предназначен для телевизоров 26-55 дюймов
Крепление для телевизора подходит для большинства 26-55-дюймовых ЖК / светодиодных / плазменных телевизоров весом до 60 фунтов основных брендов, таких как TCL, Samsung, SONY, Panasonic, Toshiba, VIZIO, Sharp, LG, Philips и т. Д.Он подходит для телевизоров с монтажными отверстиями размером 3 x 3 дюйма или шириной 16 x 16 дюймов (VESA от 75 x 75 мм до 400 x 400 мм). В частности, он подходит для VESA 75X75, 100X100, 150X150, 200X200, 200X300, 300X200, 400X300, 400X400 мм.
Полный диапазон движения
Настенное крепление для телевизора с полным движением обеспечивает максимальную гибкость просмотра благодаря регулировке наклона + 5 ° / -15 °, поворота +/- 90 ° и поворота +/- 3 °.
Сверхпрочная стальная конструкция, грузоподъемность 60 фунтов
Изготовлен из сверхпрочных стальных материалов с прочным порошковым покрытием.Этот настенный кронштейн для телевизора на 100% сварен автоматическим роботом. Эта передовая технология сварки делает настенное крепление для телевизора с полным движением прочным, а также обеспечивает устойчивость и безопасность установленного телевизора, поддерживая вес телевизора до 60 фунтов.
Совместимость:
Настенное крепление для телевизора MD2377 подходит для большинства 26-55-дюймовых телевизоров, крепление до VESA 400×400 мм с максимальной грузоподъемностью 60 фунтов.
Этот продукт совместим со следующими моделями телевизоров, но не ограничивается ими: Toshiba 32LF221U19; TCL 28S305 32S305 32S325 32S327; SANSUI S32Z118; LG 24Lh5830-PU 32LK540BPUA 22LJ4540 24LJ4540 28LJ4540; Insignia NS-32DF310NA; Samsung UN32N5300AFXZA; Скипетр X328BV-SR и др.
В пакет включено:
Настенный блок, руководство пользователя, комплект оборудования, кабельные стяжки (3), пузырьковый уровень (1), сверло по дереву с торцевым ключом (1), кабель HDMI (1), антистатический гель для очистки экрана 100 мл (1)
Как переместить настенную розетку | Руководства по дому
Иногда розетки устанавливаются в неудобных местах. Новая мебель или бытовая техника с короткими шнурами может потребовать перестановки розетки.Однако перемещение розетки может вызвать невиданные трудности. Количество кабеля, с которым вам придется работать, скрыто стеной. Может быть неочевидно, питается схема сверху или снизу. Если через коробку розетки проходят дополнительные цепи, эти соединения необходимо сохранить. Если у вас есть какие-либо сомнения в том, сможете ли вы выполнить задачу безопасно, найм квалифицированного лицензированного специалиста — самый рекомендуемый курс.
Снимите имеющуюся крышку розетки. Выключите питание цепи на панели.Используйте детектор напряжения, чтобы убедиться, что цепь отключена. Удалите существующее устройство, открутив винты, удерживающие его на месте, и обрезав старый провод как можно ближе к устройству.
Снимите старое крепление розетки, не повредив кабель. В зависимости от типа используемого ящика для удаления необходимы разные методы. Возможно, вам придется обрезать гвозди с помощью вибрационного многофункционального инструмента или сабельной пилы. Возможно, вам придется поддеть гвозди с помощью молотка и кошачьей лапы. Если вы не знаете, как удалить старую коробку, пора нанять профессионала.
Оцените, достаточно ли кабеля для доступа к желаемому новому месту. Если кабеля недостаточно или существующий кабель нельзя переместить, потому что он прикреплен скобами к стойкам в стене, потребуется проложить новую ответвленную цепь. Проконсультируйтесь у профессионала. Если имеется несколько кабелей, убедитесь, что оба кабеля могут дойти до нового места.
Сделайте отверстие в новом месте. Размер отверстия будет определяться типом коробки, которую вы будете использовать в новом месте.Если расположение на шпильке, можно использовать коробку, установленную на шпильке. Если новое место находится между шпильками, можно использовать зажимную коробку для переделки.
Определите, есть ли препятствия между старым и новым местоположениями. Например, между старым и новым местоположением может быть шпилька. Возможно, вам придется использовать гибкое сверло, чтобы проделать отверстие в шпильке между новым и старым местоположениями. Это может быть сложно. Отверстие, которое вы открыли для нового места, может позволить вам получить доступ. Вам нужно будет продеть кабель через отверстие в шпильке.Это можно сделать с помощью рыбной ленты или длинной гибкой насадки. Если вы проходите через несколько стоек или препятствий, возможно, вам придется проделать в стене дополнительные отверстия.
Протяните кабель в новую коробку. Прикрепите коробку к стене. Зачистите концы проводов, сделайте небольшие петли и вставьте в розетку. Черный провод подключается к золотому винту, белый провод — к серебряному винту, а зеленый или оголенный провод — к зеленому винту. Установите розетку на коробку и убедитесь, что крышка прилегает к стене заподлицо.Снова включите питание цепи и проверьте напряжение, подключив к розетке какой-либо прибор, например свет, и включив его. Розетка должна плотно прилегать к коробке, а крышка должна плотно прилегать к стене.
Ресурсы
Старая электрическая проводка; Давид Шапиро.
Электромонтаж в доме; Rex Caldwell
Советы
Перемещение сетевой розетки может быть затруднено в зависимости от схемы схемы, питающей исходное устройство.Если вы собираетесь выполнить проект самостоятельно, возможно, потребуется проконсультироваться с электриком, чтобы определить, соответствует ли проект вашим возможностям. Избавьте себя от головной боли, прежде чем создавать новые проблемы.
Предупреждения
Если у вас дома особые стены, они не пылятся или у вас ограниченный бюджет, вы можете рассмотреть альтернативы перемещению розетки. Добавление новой ответвленной цепи может достичь вашей цели без нарушения отверстий в стене, что часто необходимо при ремонте электрической части.Открытие отверстий означает ремонт стен и покраску.
Биография писателя
Чарльз В. Сент-Клер профессионально пишет с 2003 года.
Навигация по записям
Previous post:
Очки woodsun: очки из дерева
Next post:
Фотообои на стену узоры: Фотообои узоры и материалы на стену – купить на заказ
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики

Расположение розеток под телевизор на стене: Розетки для телевизора на стене – высота, расположение, установка . Электропара

Розетки для телевизора на стене – высота, расположение, установка . Электропара

Расположение розеток для ТВ

Высота розеток для телевизора на стене

Какие розетки нужны для телевизора

На какой высоте делать розетки под телевизор

Правильное расположение розеток для телевизора

Высота электророзеток

Как подобрать розетки

Розетки для зала

Формула расчета высоты розеток

На какой высоте делать розетку для телевизора

Высота розеток для телевизора в гостиной

Телевизор в спальне

Телевизор на кухне

Оптимальная высота размещения

Как рассчитать высоту розетки для телевизора по формуле

ФОРМУЛА РАСЧЕТА ВЫСОТЫ УСТАНОВКИ РОЗЕТОК ДЛЯ ТЕЛЕВИЗОРА

Формула расчета высоты установки розеток за телевизором

Блок розеток под телевизор

Как установить розетки для телевизора на стене в разных комнатах

За и против

Как правильно выбрать место

В гостиной

На каком расстоянии от пола можно монтировать розетки

Советы

Полезное видео

На что влияет правильная установка розетки

На какой высоте делать розетки для телевизора на стену

ФОРМУЛА РАСЧЕТА ВЫСОТЫ УСТАНОВКИ РОЗЕТОК ДЛЯ ТЕЛЕВИЗОРА

Формула расчета высоты установки розеток за телевизором

Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге

С чего начать планирование розеток на кухне?

Схема расположения розеток

Сколько розеток на кухне должно быть?

Требования, предъявляемые к проводке и розеткам

Типы электрических розеток

Высота розеток на кухне

Высота розетки для телевизора на стене

Формула расчета высоты установки розеток за телевизором

Как правильно разместить розетки и выключатели в гостиной — INMYROOM

1. У дверного проема

2. В тв-зоне

3. В диванной зоне

4. У рабочего стола

Какая высота розеток под телевизор — MOREREMONTA

На что влияет правильная установка розетки

На какой высоте делать розетки для телевизора на стену

Правильное расположение розеток для телевизора

Высота электророзеток

Как подобрать розетки

Розетки для зала

Формула расчета высоты розеток

ФОРМУЛА РАСЧЕТА ВЫСОТЫ УСТАНОВКИ РОЗЕТОК ДЛЯ ТЕЛЕВИЗОРА

Формула расчета высоты установки розеток за телевизором

Советы по размещению телевизора как можно ближе к стене

Получите хороший кронштейн для неглубокой глубины

Ditch The Tilt — Забудьте о подвижных креплениях

Выберите правильный телевизор

Примечательные упоминания

Samsung One Connect

Телевизор Samsung «The Frame» — конструкция фоторамки, прилегающая к стене

Закопайте кабели в стене

Осторожно с электрическими розетками позади телевизора

Syncbox — Утопленная пластина для ТВ / AV / Power Wall

Установите ответвитель с предохранителем вместо розетки питания

Установите утопленные розетки

Установите прямоугольные вилки / адаптеры на кабели

Углубление кронштейна телевизора в стене

Постройте рамку / стену вокруг телевизора

Не используйте кабели SCART — избавьтесь от евроразъема

Используйте свое воображение

Как повесить телевизор с плоским экраном со скрытой проводкой

Детали проекта

Навык

Стоимость

Расчетное время

Как закрепить телевизор на стене Руководство и советы — Walabot DIY

Инструменты для крепления телевизора к стене
