Выбор проекта при перепланировке ванной комнаты и санузла

Автор Анжела На чтение 7 мин Просмотров 2.8к. Опубликовано 06.09.2021

Санузел должен быть… прежде всего практичным, удобным, безопасным и функциональным. Поэтому проектирование санузлов должно проводится с учетом эргономики и всех нормативов СНиП в совокупности с потребностями хозяев квартиры.

Планировка ванных комнат и санузлов включает в себя расстановку сантехники и мебели: ванна, раковина, унитаз, зеркало, шкафчик, полотенцесушитель, возможно биде, стиральная машина, душевая кабина, а также схему разводки инженерных коммуникаций: водоснабжение, канализация, счетчики, вентиляция, электричество. В статье мы расскажем о разных типах планировки санузла, и в отдельности коснемся проектных особенностей маленьких и совмещенных помещений.

Содержание

1. Оптимальные типы планировки стандартных санузлов
2. Маленькое пространство
3. Санузел в панельном доме и в хрущевке
4. Планировка санузла 4 кв. м и более
5. Перепланировка углового и нестандартного санузла
6. Как узаконить перепланировку

Оптимальные типы планировки стандартных санузлов

Чтобы максимально эффективно задействовать пространство, следует начертить план санузла с размерами, и тщательно продумать, как будут размещены сантехника и мебель.

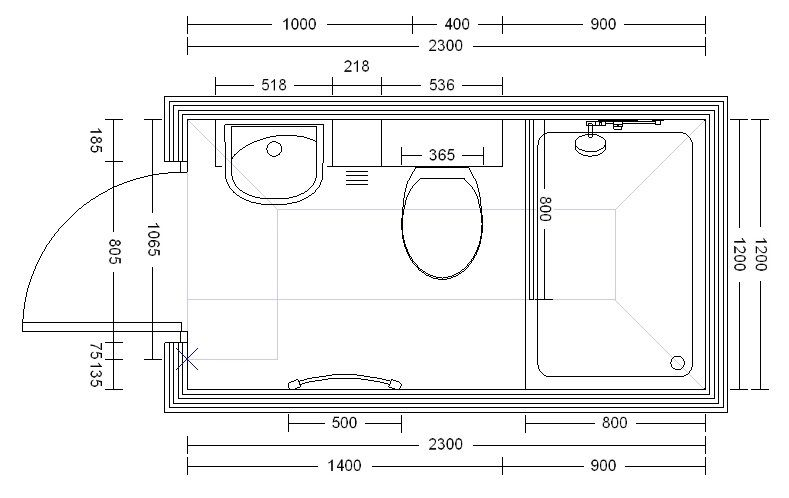

Дизайн проекты совмещенных санузлов в линейной расстановкой сантехники

Если помещение прямоугольное, вытянутое и узкое, то рекомендуется линейная компоновка сантехники, а если почти квадратное, то ванну, унитаз и раковину можно разместить по радиальному принципу, как показано на схеме ниже.

Способы размещение сантехники в совмещенном санузле

В последнее время сохраняется стойкая тенденция к перепланировке помещений, маленький туалет присоединяют к ванной комнате. Такое решение, за счет удаление стены и одной двери, позволяет заполучить дополнительную площадь и возможность по-новому распланировать обстановку: найти дополнительное место для установки стиральной машины, шкафчика, биде или второй раковины. Проект совмещенного санузла следует обязательно узаконить, получив согласование на перепланировку в БТИ.

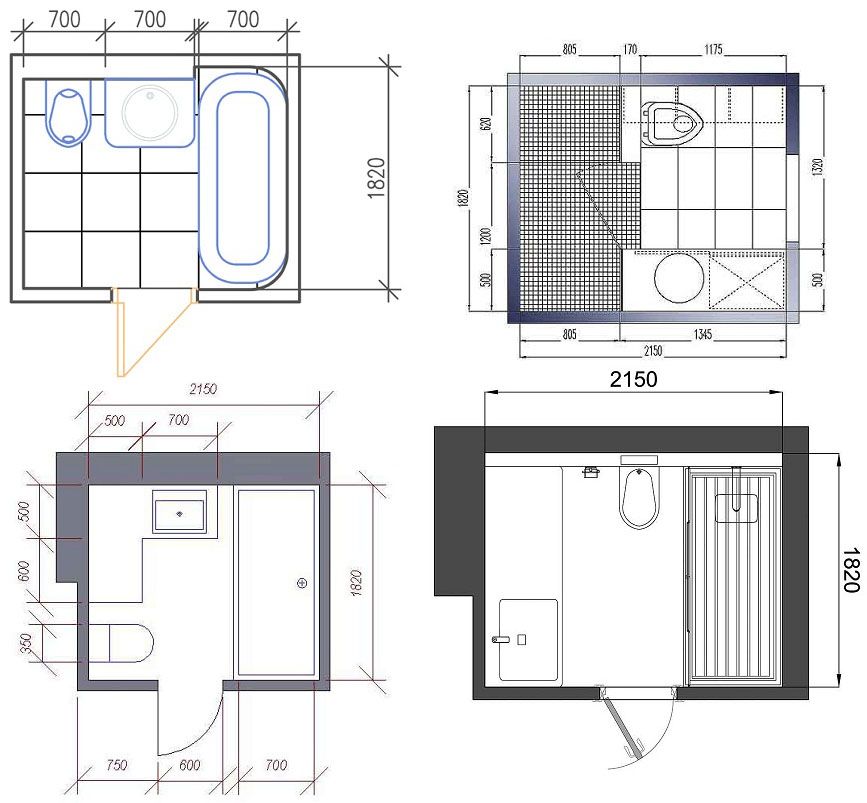

Примеры планировки в типовом санузле

Маленькое пространство

Грамотная планировка совмещенного санузла даже на очень маленькой площади в 2 м.кв. позволяет разместить в помещении всю необходимую сантехнику, как показано на плане ниже.

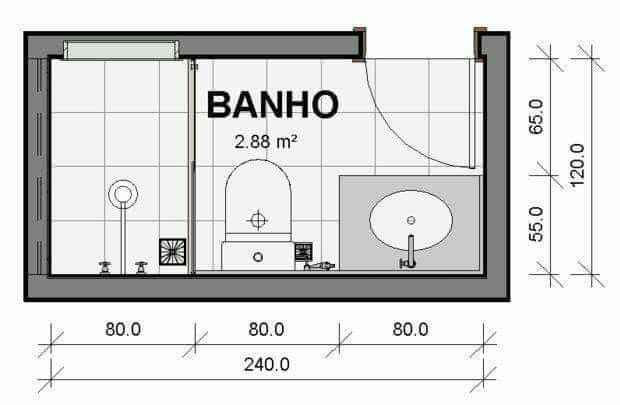

Маленький санузел, планировка узкого помещения с встраиваемой душевой панелью

Здесь очень важно взять во внимание состав семьи, если в доме дети, то лучше установить компактную ванну, для обустройства уборной для взрослых людей вполне подойдет и душевая кабина.

При индивидуальной планировке помещения вместо биде можно установить узкую стиральную машину

В раздельном санузле на 2 м.кв. можно установить не только ванну, но и душевую кабину или встроенную панель, отгородив ее специальным экраном. Если отказаться от варианта с душем, останется место под стиральную машину.

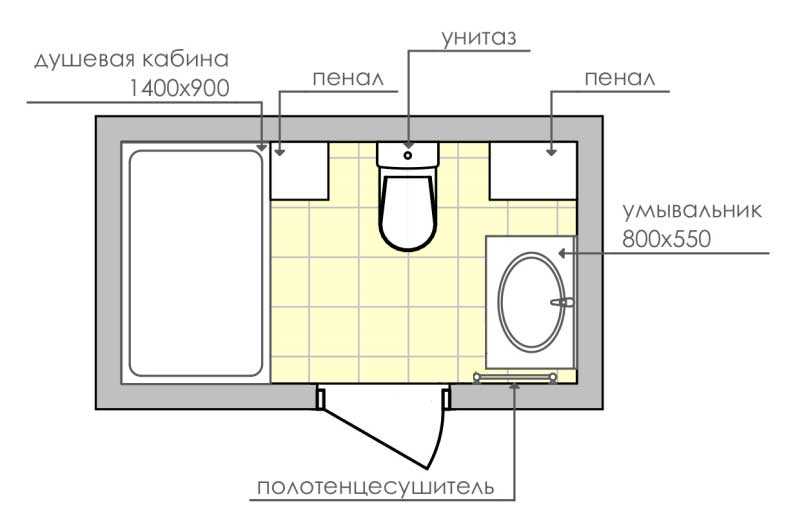

Размещение сантехники в маленькой ванной комнате

Санузел в панельном доме и в хрущевке

Санузлы в типовых панельных домах и в хрущевке имеют стандартную площадь 3, 3,3 и 3,75 м. кв. Чаще всего, в таких случаях принимается решение объединить маленькие помещения, что позволяет создать комфортную и практичную уборную, в которой умещается все необходимое.

Стандартная линейная планировка уборной 3 кв. м.

Санузел площадью 3,1 м. кв., как правило имеет вытянутую прямоугольную форму, поэтому все оборудование рекомендуется разместить вдоль длинной стены, таким образом, на стыке смежной и противоположной стен образуется свободное пространство для установки машинки и узкого шкафчика.

Планировка санузла в хрущевке, если установить компактную сантехнику, то вместится шкаф и стиральная машина

Больше повезло владельцев санузлов 3,3 м.кв., помещение имеет почти геометрию квадрата. Здесь уже можно планировать размещение сантехники радиально и линейно. А кроме того, есть возможность установить, как ванну, так и душевую кабину.

Фото совместного санузла в хрущевке

Чаще всего в панельном доме, чтобы совместить санузел достаточно убрать перегородку между помещениями, но в таком случае приходится отказаться от ванны в пользу душевой кабины.

Типовая перепланировка санузла в панельном доме

Если позволяет ширина коридора, то иногда чтобы увеличить площадь санузла в панельных домах «захватывают» часть прихожей. Это радикальный способ перепланировки, который следует тщательно просчитать.

Пример, как спланировать и увеличить санузел за счет коридора

Планировка санузла 4 кв. м и более

В домах новой серии, например, в И-155 санузлы вытянутые, имеют площадь 3,9-4 м.кв. В таком помещении вариантов перепланировки может быть множество. Один из самых распространенных на схеме ниже: вся сантехника располагается на одной линии по длинной стене.

Здесь вместо ванны можно поставить душевую кабину, тогда высвободится место под стиральную машину

В этой же серии домов в двухкомнатных квартирах санузел чуть большего размера и нет громоздкого вентиляционного короба. Здесь вмещается полноценная ванна, а противоположной стене можно расположить большую тумбу с раковиной, под столешницей хватит места под стиральную машину.

Радиальное расположение сантехники в помещении 4 кв. м

В почти квадратных санузлах ванну можно разместить вдоль стены напротив двери (план ниже) либо по смежной стороне (на схеме стена справа). В таком случае унитаз и раковина переносятся на дальнюю стену, а слева останется место для машинки и шкафа.

Схема планировки санузлов с размерами 2*2 м

[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#F7D1CD»]Перепланировка ванной комнаты и санузла – мероприятие затратное, так как перенос сантехники влечет за собой переделку узлов коммуникаций. Существуют определенные нормы к сгибу труб, их наклону и поперечному сечению, а также правила, на установку счетчиков и отсекающих кранов, прежде чем приступить к переделке необходимо выполнить проектную документацию с указанием всех изменений.[/su_highlight]

Типовая схема расположения сантехники в серии домов П-11 М

Квартиры в серии домов П-111 М имеют санузел площадью чуть более 5 м. кв., здесь перепланировка может включать в себя и двойные раковины с удобным столиком, ванную, отдельно душ, шкафы и полочки, унитаз и биде. И вопреки сложившейся тенденции, если у вас многочисленная семья, то такой санузел лучше сделать раздельным, чтобы был отдельный доступ к унитазу и ванной комнате, в которой все равно останется достаточно места, чтобы установить все необходимое.

Совмещенный санузел с перегородкой для туалета

Две раковины будут полезны тем, кто встает на работу в одно время, если такой необходимости нет, то полезную площадь можно использовать для установки душевой кабины с разными СПА функциями или под шкаф.

Перепланировка углового и нестандартного санузла

Нестандартная форма санузла может показаться недостатком, но при грамотной планировке, все минусы можно превратить в достоинства. Ниже, мы подобрали две схемы расположения сантехники в сложных по форме помещениях. Преимуществом здесь является угловая ванна и душ, которые очень сложно уместить в прямоугольном пространстве.

Планировка санузла при сложной геометрии пространства

Как узаконить перепланировку

Согласование на перепланировку санузла может проходить по упрощенной форме только по эскизу:

• Если планируется только снос перегородки без увеличения площади за счет других помещений.
• Будет просто перенос узлов коммуникации, без увеличения точек сантехники. То есть, раковину на другую стену перенести можно, а вот поставить два умывальника уже нельзя.

Чтобы получить разрешение на упрощенную перепланировку, необходимо в жилищную комиссию предоставить следующие документы:

• техпаспорт из БТИ;
• эскиз с перепланировкой на копии паспорта из БТИ можно нарисовать изменения от руки;
• свидетельство на жилплощадь или договор соцнайма;
• письменное заявлений собственников квартиры, для опекунов нотариально заверенное согласие.

Перепланировка санузла потребует составление проектной документации, если планируется:

• увеличение санузла за счет других площадей (только нежилых: коридор, кладовая), исключая кухню;
• перенести санузел в другое нежилое помещение, которое имеет отдельных вход, но при этом требуется, чтобы из санузла не было напрямую выхода в комнату или кухню;
• если вы планируете увеличить количество сантехнических точек, в том числе установка дополнительной раковины, биде, стиральной машины и других приборов, эксплуатация которых увеличит потребление воды.

В данном случае, помимо перечисленных выше документов, так же потребуется Техзаключение и проектная документация на перепланировку, обязательно от организации, имеющей допуск СРО на данный вид работ, и заключение из Роспотребнадзора.

Простая перепланировка совмещенного пространства по эскизам

После ремонта потребуется вызвать представителей жилкомиссии, получить от них акт выполненных работ. Так же потребуются акты на скрытые работы: новая схема разводки и гидроизоляция санузла, которые должна выполнить организация с допуском СРО или управляющая компания. После этого пригласить в квартиру техника БТИ, он обмерит помещение. И в заключении вам нужно будет получить новый техпаспорт из БТИ, где будут внесены все изменения.

Планировка ванных комнат и санузлов

Можно вас поздравить – у вас есть повод для радости! Поскольку вы являетесь собственником (в проекте) коттеджа, у вас есть способность и возможность создать себе такой санузел и ванную комнату, в которых можно было бы достаточно долго быть наедине с собой и думать о вечном. Кроме всего прочего, жильцы частных домов избавлены от утренних «пробок» на подходе к санузлу для того, чтобы почистить зубы!

Давайте посмотрим, что нужно сделать, чтобы создать такой санузел, в котором можно было бы даже жить!

Введение

Чтобы не путаться, для начала определимся с терминами.

В этой статье, под термином «санузел», мы будем понимать уборную комнату, в которой есть, как минимум, унитаз и умывальник. В отдельных случаях, если позволяет площадь, то плюс к стандартному набору, есть писсуар и биде. В ванной комнате должны находится, как минимум, ванна (джакузи) и, возможно, душ. Также мы будем говорить о совмещенных санузлах – помещениях, в которых находится сантехника для санузла и ванной комнаты. Совмещенные санузлы проектируются, как правило, с одной стороны, для экономии площади, а с другой стороны – для удобства жильцов.

Современный санузел

Прежде чем начать проектировать подобные помещения, вы должны знать, какие размеры у них должны быть.

Нормативные размеры ванных комнат и санузлов

Украинские строительные нормы (ДБН В.2.2-15-2005 «Жилые здания») устанавливают минимальные размеры площади санузлов. Однако оптимальные размеры для таких помещений лучше обсудить при проектировании частного дома с архитектором, который, учитывая ваши приоритеты, поможет правильно распорядиться площадью: посоветовать, на чем можно сэкономить, а где этого делать не стоит.

Минимальные размеры ванных и санузлов по нормам:

•совмещенный санузел (оборудованный ванной, умывальником, унитазом, местом для стиральной машины) — 3,8 м2;

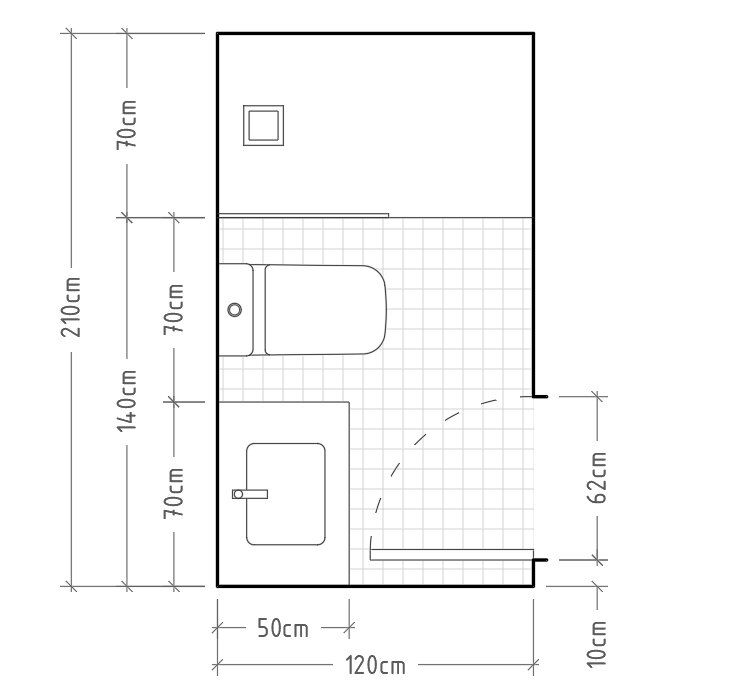

План санузла с минимальными размерами

• ванная комната (с ванной, умывальником, местом для стиральной машины) — 3,3 м2;

• туалет (уборная, оборудованная унитазом и умывальником) — 1,5 м2;

Туалет с унитазом и умывальником

• туалет (уборная с унитазом и без умывальника) — 1,2 м2.

Рекомендованные размеры ванных комнат и санузлов

Специалисты рекомендуют такие параметры для ванных и санузлов

• высота ванной и туалета от пола до потолка—не менее 2,5 м;

• высота примыкающих к ванной коридоров — не менее 2,1 м.

Современная ванная комната удобных размеров

Рекомендованное количество ванных комнат и санузлов в частном доме

Количество санузлов и ванных комнат нигде не регламентировано. И, по большому счету, собственники частных коттеджей могут запроектировать их неограниченное количество. Так какое же оптимальное количество санузлов и ванных комнат должно быть в современном коттедже?

Как правило, количество необходимых санузлов планируется исходя из:

• Планировки всего дома;

• Этажности;

• Взаимосвязи помещений;

• Количества комнат;

• Количества человек, живущих в доме, а также их стиля жизни и предпочтений.

Обычно санузлы (ванные комнаты) располагают вблизи спален. Поэтому, если площадь дома позволяет, вы можете запроектировать для каждой спальни (не зависимо от того гостевая это комната или хозяйская) по одному санузлу.

Для создания элементарного удобства, лучше запроектировать по одному стандартному санузлу на каждом этаже, включая цокольный и подвальный этаж.

Уборная комната на 1-м этаже в частном доме

Санузел или ванная комната может быть общим для двух комнат (например, если проект дома предполагает наличие двух отдельных спален для детей, то между этими комнатами можно смело заложить один общий совмещенный санузел).

Совмещенный санузел

Если в доме проживает один — два человека, обычно проектируют один совмещенный санузел, расположенный возле спальни. Когда позволяет площадь входной зоны, еще располагают небольшой санузел с выходом в коридор, холл или прихожую.

Для семьи из трех и более человек лучше запроектировать одну ванную, расположенную в спальной зоне, и два туалета — гостевой и хозяйский (если позволяет площадь дома).

Если дом двухуровневый, лучше запланировать две ванные — для взрослых и детей или других родственников. Ванные должны быть расположены в приватной части дома на втором этаже в спальных зонах (лучше отдельно при каждой спальне).

Важно! Если вы человек гостеприимный и заботитесь об удобстве своих гостей, то необходимо заранее предусмотреть организацию специальных гостевых санузлов и ванных.

Например: если вы проектируете трехэтажный коттедж (цокольный, первый и второй этаж), состоящий из четырех комнат плюс нежилые помещения, для семьи из четырех человек (папа, мама, двое детей), то санузлы можно разместить следующим образом:

• Программа «минимум» – по одному санузлу на каждом этаже плюс одна общая ванная комната в приватной хозяйской зоне.

• Программа «максимум» – по одному гостевому санузлу на каждом этаже плюс санузлы для каждой спальни плюс хозяйские санузлы на каждом этаже плюс хозяйская ванная комната в различных вариациях (с джакузи, на пример).

Ванная комната

Расположение ванных и санузлов

Теперь, когда вы уже знаете, сколько санузлов вам необходимо, важно понимать, как и где их расположить?

Мы уже говорили выше, что, как правило, санузлы и ванные располагают около спален (в двухэтажном доме спальную зону обычно делают на втором этаже). Таким образом, чтобы из спальни был прямой доступ в санузел (без переходов по коридорам).

Если вы планируете жить вместе с родителями или родственниками, то для них лучше сделать отдельный санузел. В двухэтажных домах обычно комната родителей находится на первом этаже, рядом с ней — отдельные ванная и гардероб.

Очень удобно устроить ванную рядом с гардеробной, которую иногда располагают между ванной и спальней. Удачен вариант планировки, когда войти в ванную комнату можно из спальни, пройдя гардеробную.

Примечание: что с эстетической точки зрения, можно, но не желательно устраивать санузел рядом с кухней или столовой. Не допускается устраивать санузлы и ванные комнаты над жилыми комнатами и кухнями.

Также вы должны учитывать, что желательно, чтобы все санузлы и ванные комнаты размещались один под/над другим — для удобства и удешевления подвода коммуникаций (канализации, водоснабжения, вентиляции).

Ванная комната с современным дизайном

Перед тем, как начать проектировать санузлы и ванные комнаты, вы должны определиться, из какого материала будут отводящие трубы от ванн, умывальников и прочей сантехники, а также где будут находиться вентили. Также необходимо знать месторасположение вентиляционных коробов и канализационных стояков, к которым будет производиться привязка технического оборудования, и размещение источников освещения.

Процесс проектирования ванных комнат и уборных в частном доме

Вы должны определиться со следующими вопросами:

• Сколько человек будет пользоваться санузлом или ванной комнатой?

• Какая планировка этой комнаты необходима, учитывая состав семьи и планировку дома?

• Сколько санузлов и ванных планируется в доме?

• Какая будет площадь санузла и ванной?

• Сколько все это будет вам стоить?

Когда вы уже начнете планировать размещение сантехники, помните, что должны быть соблюдены минимальные расстояния между оборудованием и стенами помещения. Эти данные следует учитывать при проектировании и использовать в сторону увеличения, но ни в коем случае не уменьшения.

• Свободное пространство перед ванной или душевой кабиной должно составлять не менее 70 см (чтобы после водных процедур было удобно выйти и воспользоваться полотенцем), оптимальное же расстояние—105 см.

Минимальное расстояние ванны до стены


Минимаольно расстояние 70 см между ванной и другими объектами в ванной комнате

• Полотенцесушители и вешалки для полотенец устанавливают на расстоянии 50-70 см от ванны или душа, чтобы до них было легко дотянуться.

• Свободное пространство перед унитазом и биде должно быть не менее 60 см, а по обе стороны от продольной оси унитаза — не менее 40 см (минимум в нормативах не предусмотрен, но специалисты считают, что при проектировании нужно выделить от 25 см с каждой стороны прибора).

Оптимальные размеры для устройства унитаза в санузле

• Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45 градусов вниз.

• Рекомендуется размещать умывальник на высоте не менее 80 см от уровня чистого пола.

• Между боковой стеной и умывальником должно быть минимум 20 см, от него до биде или унитаза — 25 см.

Минимальные размеры размещения раковины в туалете


Правильное размещение унитаза и раковины

• Перед умывальником нужно оставить не менее 70 см свободного пространства, а если он расположен в нише, — не менее 95 см.

• Расстояние между двумя умывальниками по осям смесителей должно быть минимум 90 см (двойные модели шириной более 1,2 м неудобны при одновременном использовании).

• Между самими умывальниками нужно оставить не менее 25 см (в этом промежутке можно установить держатель полотенец).

• Расстояние между осями умывальников — минимум 65 см.

• Если санузел у вас расположен под крышей мансарды, то расстояние от пола до наклонной плоскости мансарды при установке унитаза должно быть минимум 105 см.

Примечание: Планируя размещение сантехники и аксессуаров, вы должны учитывать рост всех членов семьи (которые будут постоянно пользоваться этим помещением).

Ванну обычно ставят одной стороной вплотную к стене. В больших ванных комнатах ванну можно установить в центре. Подводка труб в этом случае будет под полом.

Душевая кабина может иметь различную конфигурацию и располагаться около стены или в центре помещения. Для экономии места рекомендуют использовать угловую душевую кабину с раздвижными дверьми.

Сегодня вы можете выбрать любую сантехнику в любых размерах. Однако по стандартам (ГОСТам) высота ванны на ножках должна составлять 64 см, без них — 48-51 см. Размеры стандартных ванн обычно составляют 75-80×160 см, 75-80×170 см, угловых — 150×150 см и 160×160 см, душевых — 80×80 см, 90×90 см и 100×100 см.

Размеры унитазов и биде могут варьироваться у разных моделей: унитазов — 44×65 см, 36×65 см, биде — 40×60 см, 37×54 см.

Дизайнерская уборная

Мы надеемся, что вышеперечисленные нехитрые советы, помогут вам запроектировать и создать вашу идеальную ванную комнату.

Полноразмерная ванна – Размеры и чертежи сбоку

Планировки

>

Ванные комнаты

Полноразмерные ванны с боковым расположением состоят из унитаза, раковины и комбинации ванны/душа со светильниками, расположенными вдоль одной стены. Обычно размер такой же ширины, как и у типичной ванны с нишей, боковой план пола с полной ванной обеспечивает эффективное и функциональное свободное пространство для удобного использования всех приспособлений.

Требования к доступности см. в местных строительных нормах.
Габаритные размеры ванной комнаты будут варьироваться в зависимости от фактических размеров сантехники.

Подобно центральным компоновкам с полной ванной, боковые компоновки с полной ванной часто имеют типичную длину 8 футов (2,44 м) и ширину 5 футов (1,52 м).

Полноразмерные ванны с боковым расположением состоят из унитаза, раковины и совмещения ванны и душа, сантехника расположена вдоль одной стены. Обычно размер такой же ширины, как и у типичной ванны с нишей, боковой план пола с полной ванной обеспечивает эффективное и функциональное свободное пространство для удобного использования всех приспособлений.

Требования к доступности см. в местных строительных нормах.
Габаритные размеры ванной комнаты будут варьироваться в зависимости от фактических размеров сантехники.

Подобно центральным компоновкам с полной ванной, боковые компоновки с полной ванной часто имеют типичную длину 8 футов (2,44 м) и ширину 5 футов (1,52 м).
