Содержание

Нажимной механизм для дверей

Толкатели для фасадов мебели

Реализовать систему открывание фасада от нажатия обычно требуется, когда задумано сделать мебель без ручек. Сделать это можно двумя способами: приобрести петли и направляющие ящиков с соответствующим «апгрейдом». Либо установить специальные комплектующие – толкатели для фасадов мебели.

Основные характеристики мебельных толкателей, нюансы выбора

В большинстве магазинов, занимающихся реализацией мебельной фурнитуры, представлено несколько видов толкателей, упоров, защелок и прочих элементов систем открывания от нажатия разных производителей. Ценовой диапазон может также отличаться, как и некоторые технические характеристики.

При выборе обратите внимание на следующие моменты:

  • Ход толкателя. Он может варьироваться в пределах 10-45 мм и иметь регулировку. Если используются обычные мебельные петли или петли с доводчиками (для плавного закрывания), то на фасады лучше установить толкатели с ходом 40-45 мм. Если решено использовать мебельные петли с пружинами обратного хода, то ход может быть и меньше, как и в случае беспружинных петель. Но однозначно лучше выбрать магнитные толкатели (то есть с магнитным наконечником).
  • Сила пружины/газлифта. Различают стандартные и усиленные варианты. Для тяжелых створок и объемных выдвижных ящиков лучше приобретать усиленные толкатели. Либо ставить по два на фасад (что не всегда оправдано и допустимо).
  • Способ крепления, накладной или врезной. Тут все зависит от личных предпочтений и нюансов монтажа. Для внутренних фасадов, конечно, приобретают накладные толкатели, поскольку врезка в торец невозможна. Для установки врезных комплектующих необходимо просверлить отверстие в торце диаметром 10 мм и глубины, соответствующей длине капсулы толкателя.
  • Тип наконечника. Толкатель может оснащаться магнитным наконечником для того, чтобы дополнительно удерживать створку. Или резиновым, чтобы обеспечить более мягкое и бесшумное закрывание. Магнитные толкатели однозначно выбираются к петлям обратного хода, как было написано выше. А также к откидным фасадам, оснащенным дополнительными подъемными механизмами.
  • Цвет капсулы. Как правило, ассортимент ограничен нейтральной белой или серой гаммой. В продаже есть модели с капсулами и адаптерами черного, бежевого цвета, металлик или выполненными из нержавеющей стали.

Простой и недорогой толкатель с одинарным и двойным магнитом

Еще до того, как на российском рынке появилась продукция таких брендов как Hettich, Blum, Boyard и т.д., мебельщики успешно использовали простой магнитный толкатель для стеклянных дверей. Его можно приобрести в комплекте с одинарным или двойным магнитом и специальными металлическими накладками.

Пригоден механизм и для установки на обычные, глухие двери шкафа. Правда, чтобы магнит тоже «работал», придется либо разгибать и рассверливать металлические накладки в комплекте, либо приспосабливать что-то еще. Как вариант – приклеить или вкрутить с помощью самореза небольшую круглую шайбочку.

Упор-защелка фасада с толкателем Boyard

Упор-защелка фасада оснащена регулируемым толкателем и магнитом, предназначена для скрытого крепления внутри шкафов, тумб с распашными фасадами и выдвижными ящиками (системами карго). Магнит служит своеобразной защитой от резкого открывания. Усилие пружины составляет порядка 15H.

Магнитный толкатель для двери шкафа Boyard

Накладной магнитный толкатель для дверей шкафа в капсуле из нержавеющей стали. Магнит также исполняет «удерживающую» роль, защищает от резкого полного открытия створки. Производителем (Боярд) рекомендуется использовать данный вид магнитных толкателей в сочетании с мебельными петлями обратного хода.

Система открывания от нажатия серии Push-to-open Hettich

В серии системы открывания мебельных фасадов от нажатия Push-to-open известного немецкого производителя Hettich предусмотрены абсолютно все варианты нажимных толкателей:

  • Push to open Magnet. Стандартный магнитный толкатель с самоклеющейся ответной планкой в комплекте. Дополнительно можно приобрести адаптер для накладного монтажа и ответную планку с муфтой, если клеевая основа по каким-то причинам не приемлема. Рекомендуется использовать в комплекте с петлями этой же серии. Предназначены для дверей небольшого размера, 300-600 мм в ширину и 300-900 мм в высоту.
  • Push to open Magnet XL. В отличие от предыдущего варианта, усиленный магнитный толкатель снабжен бесступенчатой системой регулировкой зазора (2,3-5,3 мм). Можно использовать для установки на двери 300-600 мм в ширину и 900-1600 мм в высоту.
  • Push to open Pin. Интересная модель упора-защелки «наоборот», когда накладная капсула устанавливается на боковину корпуса, а сам толкатель монтируется с внутренней стороны фасада. Без магнита. Рекомендован к эксплуатации в сочетании с петлями Push to open. Рассчитан на солидный вес фасадов, 300-600 мм по ширине и до 300-2400 мм по длине.
  • Push to open Universal maxi. Универсальный толкатель без магнита, который может быть установлен на фасады с любыми мебельными петлями.

Система открывания от нажатия серии Tip-on Blum

В серии Tip-on австрийского производителя Blum представлены два вида магнитных толкателей:

  • Стандартный. Длина хода магнитного толкателя составляет 18 мм. Для установки на двери малых и средних размеров (высота до 1300 мм)
  • Длинный. Длина хода магнитного толкателя – 38 мм. Усиленный вариант для более массивных дверей и выдвижных ящиков.

Для магнитных толкателей Blum серии Tip-on предусмотрена накладная и врезная установка (адаптер для накладной установки приобретается отдельно). Рекомендованы для монтажа в комплекте с беспружинными петлями.

Магнитные защелки серии Push Magnetic Makmart

Особенность серии Push Magnetic в модульности. Можно приобрести только магнитный толкатель с металлической самоклеющейся накладкой на фасад для врезки в торец корпуса. Если требуется накладной вариант толкателя, то докупить адаптер с креплением на саморезы или на клеевой основе. Металлическая ответная планка на клею удобна для установки на фасады из алюминиевой рамки. Есть вариант ответной планки на «гвоздике».

Магнитные защелки для открывания от нажатия серии Push-latch Makmart

В серии Push-Latch представлены нажимные механизмы всех типов. С амортизатором (ход толкателя 40 мм) и магнитом (ход толкателя 16 мм), с врезной и накладной установкой, при соответствующем креплении. Предусмотрены несколько вариантов ответных планок для магнитного толкателя, включая под стеклянный фасад и алюминиевые рамки.

Как правильно установить толкатели для фасадов

Перед установкой следует уточнить, на какие петли производителем рекомендуется крепить сам фасад.

  • Некоторые толкатели предполагают установку фасада на беспружинные петли. При этом фиксация дверцы в закрытом состоянии происходит за счет магнитного наконечника и металлической ответной планки.
  • Мебельные петли с пружиной обратного хода могут «работать» и без толкателя вовсе. Сам механизм выталкивания уже встроен в плечо петли. Роль самого упора-защелки – смягчать резкость движения и фиксировать дверь.
  • Некоторые толкатели допускают установку мебельных петель с доводчиками. Это плюс, поскольку сами механизмы выталкивания и плавного закрывания кардинально противоположные и очень редко «уживаются» вместе.

Сама капсула толкателя устанавливается в месте предполагаемого нажатия. Для выдвижных ящиков – максимально приближенно. Если ящики расположены один под другим, как в комоде, то в конструкции короба лучше предусмотреть специальные планки. Нажатие по бокам фасада для выталкивания ящика не всегда удобно.

Обычно в комплекте с толкателем идет инструкция с подробной схемой монтажа, для накладной и врезной установки.

Обратите внимание, что сама работа толкателя возможна только при наличии зазора между фасадом и корпусом мебели. То есть дверца шкафа или выдвижного ящика не должна плотно примыкать к коробу. Обычно зазор составляет 2-3 мм. Четырехшарнирные мебельные петли позволяют «выдвинуть» фасад за счет регулировочного винта. А вот направляющие выдвижных ящиков необходимо сразу прикручивать не так глубоко, как в стандартном случае (без отступа от края).

Облегчает установку толкателей фасада возможность регулировки длины. Она позволяет выставить оптимальную величину зазора простым поворотом самого толкателя.

Если в толкателе есть регулировка длины, подгонять зазор для корректной работы нажимного механизма путем регулировки петель и направляющих ящика не придется. И установка облегчается в разы.

Система открывания фасадов мебели от нажатия – один из способов сделать дверцы без ручек. Возможно, вам будет интересно узнать, как еще можно сделать шкафы без ручек.

sdelay-mebel.ru

Механизмы открывания дверей: виды конструкций и особенности установки

В зависимости от способа открывания двери классифицируются на несколько типов. Механизмы открывания межкомнатных дверей – целый каскад возможностей для, казалось бы, обычного дела. Сегодня высоко ценятся различные механизмы открывания дверей без ручек. Все потому, что они упрощают задачу и могут выглядеть более эстетично и даже креативно, чего требует современное помещение.

Схема

Виды

Рассмотрим сначала механизм автоматического открывания дверей, разделим системы на некоторые типы, после чего рассмотрим дверные конструкции. Итак, среди механизмов выделяются:

  • роликовый, реечный;
  • роторный;
  • подвесной;
  • складной;
  • распашной.

В зависимости от установленных систем делятся и двери. Потому взглянем на них более детально.

Классика жанра – распашные двери. Их особенность заключается в простоте установке и невысокой стоимости, в зависимости от полотен. Распашные двери – самый старый способ открывания. Он заключается в том, что на специальную коробку крепится фурнитура, в которую вставляется часть крепления дверного полотна. Таким образом, петли удерживают двери, а их ходовой механизм позволяет свободно открывать и закрывать конструкцию.

Распашные двери могут быт двойными и одинарными, иметь дополнительные створки и различную декоративную отделку. На данный момент это единственный безопасный и надежный тип открывания двери для входной системы.

Двери могут быть правосторонние и левосторонние. Все зависит от требования помещений. Но обычно полотна позволяют, в случае чего, устанавливать петли на одну или другую сторону. То же касается и коробки.

Это сразу несколько вариантов, которые являются современным решением в вопросе экономии пространства. Действительно, распашные двери имеют определенный угол. Радиус их открывания должен быть свободен от каких-либо предметов или вещей. Дело в том, что для просторного помещения это вполне нормально. Но если речь идет о комнатах маленького формата, именно раздвижные двери станут экономией места.

Раздвижные системы имеют среднюю по сложности конструкцию. В пазы механизма открывания дверей вставляются рейки, по которым после «едут» ролики, открывающие полотно. Такие двери могут иметь несколько конструкций. Различаются:

  • Двери-купе наружные. Это система, которая устанавливается внутри проема. Двери при этом могут состоять из нескольких створок. Одна может быть неподвижной, а другая выполнять все функции, либо могут использоваться обе створки. Все зависит от предпочтений хозяев и технических возможностей помещения.
  • Пенал. Это двери из одной створки. Устанавливается система внутрь проема. Более того, если в купе двери «находили» одна на другую, то в типе «пенал» полотно заходит в стену до ручки. В результате таких дверей даже не видно, если они открыты. Хорошее решение там, где важно, чтобы полотно было спрятано. Достаточно часто такие двери устанавливаются в фальш-стену из гипсокартона.

Подобные межкомнатные двери – хорошее решение в спальни, гостиные. Например, при широком проеме можно установить створки с двух сторон, в итоге двери будут закрываться на середине проема. В принципе, такие конструкции дают немалый полет фантазии при организации комнаты и ремонте. Они прекрасно вписываются в любой дизайн, благодаря своей ненавязчивости. Возможно, это и обуславливает их популярность.

Складные

Этот тип дверей также может иметь несколько разновидностей. Сам механизм складывания одинаков, но конструкции могут существенно отличаться. Всего выделяется два основных варианта конструкций:

  • Книжка. В этом случае вся дверь состоит из двух широких полотен, которые складываются, как книжка благодаря специальному механизму.
  • Гармошка. Название этого типа также характеризует конструкцию. В дверях-гармошке много узких планок, которые складываются, подобно шторе. Такие двери часто делаются из пластика, достаточно легкие и просты в обращении. Удерживаются створки благодаря магниту.

Складные двери – хорошее решение для просторных больших комнат и, соответственно, больших проемов. Единственный не очень высокий показатель – шумоизоляция. Так как двери имеют крепление только по одной стороне, и при закрывании имеют небольшой, но просвет, звукоизоляция не будет на низком уровне.

Роторные

Это современные конструкции, в которых двери располагаются на условной оси и вращаются вокруг нее. Они удобные в использовании, не требуют ручек и одинаково просто открываются с обеих сторон. Именно роторные двери могут быть автоматическими и открываться с использованием специально установленного на стене управляющего блока либо с помощью пульта дистанционного управления. Роторные двери могут отличаться полотнами и стороной поворота.

Установка роторных дверей, как и их комплект, будет стоить немало. Все дело в том, что при всей своей простоте механизм довольно сложный, требующий профессионального подхода в монтаже. По сути, вся конструкция включает в себя два основных типа механизма: раздвижной и распашной. Сначала полотно «едет» по установленным рейкам, затем оборачивается вокруг оси. Надо сразу отметить, что для экономии пространства это не лучший вариант. Но для большого помещения такие двери будут смотреться весьма впечатляюще.

Маятниковые

Еще один способ открывания дверей, который может быть автоматическим и механическим. Маятниковые двери крепятся на специальные подвесы, которые открывают полотно путем раскачивания его в сторону. Обычно у таких дверей имеется сильный удерживающий механизм, который позволяет двери быстро распахиваться, но медленно возвращаться в исходное положение. Такие конструкции также требуют достаточно пространства.

В заключение подведем итог. Наиболее недорогими вариантами будут распашные двери, в зависимости от стоимости полотен, конечно. Но если необходимо сэкономить пространство, лучше дверей-купе или «гармошки» не найти.

Смотрите также:

dvernoigid.ru

Шкафы без ручек: плюсы, минусы и всё про механизмы

Современная удобная кухня — это множество мест для хранения всего необходимого. Много шкафчиков, полок, ящиков, и, соответственно, много ручек, чтобы открывать и закрывать их. Могут ли они стать украшением интерьера или же, наоборот, внесут визуальный беспорядок в модный минималистичный дизайн? Некоторые уже склоняются к тому, чтобы отказаться от них совсем — читайте подробности в нашей статье

Визуальная лаконичность фасадов, простота в уборке, чёткость линий — вот только некоторые преимущества кухонных шкафов без ручек. С такими можно почувствовать, что будущее уже наступило: сейчас появились технические возможности для установки дверок, которые открываются как по волшебству, от лёгкого нажатия. Славятся этим в первую очередь немецкие кухни, именно инженеры Германии прикладывают все усилия к усовершенствованию дизайна такой, казалось бы, простой вещи, как шкаф, используя современные достижения науки и техники.

— Кухни без ручек востребованы на рынке уже около трёх лет. Да, они требуют установки дополнительных элементов — механизмов, электроприводов, но вариантов много и приемлемую цену найти реально. Если раньше многие воспринимали фурнитуру как украшение и уделяли много времени её выбору, то сейчас на первый план вышло удобство и функциональность, а такие шкафы помогают и сэкономить усилия, и подчеркнуть ультрасовременный минималистичный дизайн с гладкими поверхностями и чёткими линиями.

kitcheninteriors.ru

Если не хотите отказываться от ручек полностью, но согласны с тем, что очень часто они визуально буквально «разрезают» силуэт кухни, то выбирайте варианты почти незаметные, сливающиеся с поверхностью. Они могут быть выполнены из того же материала, что и мебель, иметь тот же цвет. Другой способ — ручки-выемки, образованные скошенным краем фасада. Удобно, интерьер выглядит шикарнее, не «цепляется» взгляд, да и края одежды не цепляются тоже. Сложность только в том, что оборудование для подобного производства стоит недёшево, так что такая кромка — признак элитных кухонь.

Если вы видите совершенно гладкие фасады и задаётесь вопросом, как же их открыть, то будьте уверены— здесь действует скрытый механизм. Скорее всего — немецкое изобретение, система Push-to-open. От лёгкого нажатия — рукой, плечом, локтем, коленом, бедром — дверца бесшумно и плавно приоткрывается примерно на треть. Плюсы очевидны: содержимое шкафа доступно, даже если руки в какой-то момент заняты. Минус один: от прикосновения могут остаться заметные следы на глянцевой поверхности. Впрочем, убрать их можно гораздо проще и быстрее, чем почистить ручки сложной конфигурации на классической кухне.

Немецкие инженеры не славились бы во всём мире своим тщательным и обстоятельным подходом к проблемам, если бы не попытались усовершенствовать и этот процесс. Дело в том, что приоткрытую системой Push-to-open дверь всё равно приходится открывать вручную. Тут в игру вступает умный электропривод, способный плавно довести открытие до конца. Более того, если он почувствует препятствие — кота или ребёнка например — то остановится. Закрывает шкафы он также легко, достаточно толчка.

Разумеется, системы шкафов без ручек используются и в других комнатах — прихожих, ванных, гардеробных. Но именно на кухне, особенно небольшой, их использование наиболее обоснованно. Где ещё нам часто нужно делать несколько дел одновременно — мыть овощи, разбирать посуду, насыпать корм коту, следить, чтобы ребёнок не прищемил палец? Иметь пару дополнительных рук было бы удобно, но иногда выручает возможность закрыть или открыть дверь буквально одним ловким движением локтя или колена. А ещё это единственный вариант для устройства угловых дверок, где ручка на одной створке будет мешать открыванию другой. Хотите, чтобы кухня всегда выглядела аккуратно? Выбирайте модный стиль минимализм, а всё лишнее прячьте в шкафчики с дверцами без ручек.

Шкафы без ручек — один из модных трендов в дизайне кухонь 2016 года. Сдержанные интерьеры с акцентом на линиях, нейтральных цветах и качественных материалах — на пике популярности. Скорее всего ситуация в ближайшее время не изменится — простота и чёткость в декоре и обустройстве ценится сейчас больше, чем вычурность, как и экономия времени и усилий. Фасады без ручек проще мыть, не говоря уже о том, насколько быстрее принимается решение о покупке, когда вам не нужно выбирать один из миллиона вариантов доступной фурнитуры.

— Шкафы без ручек сразу придают кухне современный вид, не отвлекают от ультрамодного дизайна. Сейчас делаются прекрасные механизмы, позволяющие нажатием не просто приоткрыть дверцу, а открыть её оптимально. Если нет ручки, то ты об неё никогда случайно не ударишься или ребёнок не уронит на себя кастрюли, открыв ящик. Это всегда плавное закрывание: прищемить палец не так просто. Даже если руки в тесте, вы сможете открывать ящики. Я бы рекомендовала, даже если вы любитель кухонь с ручками, сделать нижние ящики, например, под духовкой, именно с такой системой — открывания нажатием. Достать сковородку сможете легко, не нагибаясь лишний раз.

inga-art.ru Предыдущая статья

roomble.com

Механизмы открывания дверей: виды конструкций и особенности установки

В зависимости от способа открывания двери классифицируются на несколько типов. Механизмы открывания межкомнатных дверей – целый каскад возможностей для, казалось бы, обычного дела. Сегодня высоко ценятся различные механизмы открывания дверей без ручек. Все потому, что они упрощают задачу и могут выглядеть более эстетично и даже креативно, чего требует современное помещение.

Схема

Виды

Рассмотрим сначала механизм автоматического открывания дверей, разделим системы на некоторые типы, после чего рассмотрим дверные конструкции. Итак, среди механизмов выделяются:

  • роликовый, реечный;
  • роторный;
  • подвесной;
  • складной;
  • распашной.

В зависимости от установленных систем делятся и двери. Потому взглянем на них более детально.

Распашные

Классика жанра – распашные двери. Их особенность заключается в простоте установке и невысокой стоимости, в зависимости от полотен. Распашные двери – самый старый способ открывания. Он заключается в том, что на специальную коробку крепится фурнитура, в которую вставляется часть крепления дверного полотна. Таким образом, петли удерживают двери, а их ходовой механизм позволяет свободно открывать и закрывать конструкцию.

Распашные двери могут быт двойными и одинарными, иметь дополнительные створки и различную декоративную отделку. На данный момент это единственный безопасный и надежный тип открывания двери для входной системы.

Двери могут быть правосторонние и левосторонние. Все зависит от требования помещений. Но обычно полотна позволяют, в случае чего, устанавливать петли на одну или другую сторону. То же касается и коробки.

Раздвижные

Это сразу несколько вариантов, которые являются современным решением в вопросе экономии пространства. Действительно, распашные двери имеют определенный угол. Радиус их открывания должен быть свободен от каких-либо предметов или вещей. Дело в том, что для просторного помещения это вполне нормально. Но если речь идет о комнатах маленького формата, именно раздвижные двери станут экономией места.

Раздвижные системы имеют среднюю по сложности конструкцию. В пазы механизма открывания дверей вставляются рейки, по которым после «едут» ролики, открывающие полотно. Такие двери могут иметь несколько конструкций. Различаются:

  • Двери-купе наружные. Это система, которая устанавливается внутри проема. Двери при этом могут состоять из нескольких створок. Одна может быть неподвижной, а другая выполнять все функции, либо могут использоваться обе створки. Все зависит от предпочтений хозяев и технических возможностей помещения.
  • Пенал. Это двери из одной створки. Устанавливается система внутрь проема. Более того, если в купе двери «находили» одна на другую, то в типе «пенал» полотно заходит в стену до ручки. В результате таких дверей даже не видно, если они открыты. Хорошее решение там, где важно, чтобы полотно было спрятано. Достаточно часто такие двери устанавливаются в фальш-стену из гипсокартона.

Подобные межкомнатные двери – хорошее решение в спальни, гостиные. Например, при широком проеме можно установить створки с двух сторон, в итоге двери будут закрываться на середине проема. В принципе, такие конструкции дают немалый полет фантазии при организации комнаты и ремонте. Они прекрасно вписываются в любой дизайн, благодаря своей ненавязчивости. Возможно, это и обуславливает их популярность.

Складные

Этот тип дверей также может иметь несколько разновидностей. Сам механизм складывания одинаков, но конструкции могут существенно отличаться. Всего выделяется два основных варианта конструкций:

  • Книжка. В этом случае вся дверь состоит из двух широких полотен, которые складываются, как книжка благодаря специальному механизму.
  • Гармошка. Название этого типа также характеризует конструкцию. В дверях-гармошке много узких планок, которые складываются, подобно шторе. Такие двери часто делаются из пластика, достаточно легкие и просты в обращении. Удерживаются створки благодаря магниту.

Складные двери – хорошее решение для просторных больших комнат и, соответственно, больших проемов. Единственный не очень высокий показатель – шумоизоляция. Так как двери имеют крепление только по одной стороне, и при закрывании имеют небольшой, но просвет, звукоизоляция не будет на низком уровне.

Роторные

Это современные конструкции, в которых двери располагаются на условной оси и вращаются вокруг нее. Они удобные в использовании, не требуют ручек и одинаково просто открываются с обеих сторон. Именно роторные двери могут быть автоматическими и открываться с использованием специально установленного на стене управляющего блока либо с помощью пульта дистанционного управления. Роторные двери могут отличаться полотнами и стороной поворота.

Установка роторных дверей, как и их комплект, будет стоить немало. Все дело в том, что при всей своей простоте механизм довольно сложный, требующий профессионального подхода в монтаже. По сути, вся конструкция включает в себя два основных типа механизма: раздвижной и распашной. Сначала полотно «едет» по установленным рейкам, затем оборачивается вокруг оси. Надо сразу отметить, что для экономии пространства это не лучший вариант. Но для большого помещения такие двери будут смотреться весьма впечатляюще.

Маятниковые

Еще один способ открывания дверей, который может быть автоматическим и механическим. Маятниковые двери крепятся на специальные подвесы, которые открывают полотно путем раскачивания его в сторону. Обычно у таких дверей имеется сильный удерживающий механизм, который позволяет двери быстро распахиваться, но медленно возвращаться в исходное положение. Такие конструкции также требуют достаточно пространства.

В заключение подведем итог. Наиболее недорогими вариантами будут распашные двери, в зависимости от стоимости полотен, конечно. Но если необходимо сэкономить пространство, лучше дверей-купе или «гармошки» не найти.

dekormyhome.ru

Механизмы открывания дверей без ручек, межкомнатных, раздвижных, распашных

В зависимости от способа открывания двери классифицируются на несколько типов. Механизмы открывания межкомнатных дверей – целый каскад возможностей для, казалось бы, обычного дела. Сегодня высоко ценятся различные механизмы открывания дверей без ручек. Все потому, что они упрощают задачу и могут выглядеть более эстетично и даже креативно, чего требует современное помещение.

Схема

Виды

Рассмотрим сначала механизм автоматического открывания дверей, разделим системы на некоторые типы, после чего рассмотрим дверные конструкции. Итак, среди механизмов выделяются:

  • роликовый, реечный;
  • роторный;
  • подвесной;
  • складной;
  • распашной.

В зависимости от установленных систем делятся и двери. Потому взглянем на них более детально.

Распашные

Классика жанра – распашные двери. Их особенность заключается в простоте установке и невысокой стоимости, в зависимости от полотен. Распашные двери – самый старый способ открывания. Он заключается в том, что на специальную коробку крепится фурнитура, в которую вставляется часть крепления дверного полотна. Таким образом, петли удерживают двери, а их ходовой механизм позволяет свободно открывать и закрывать конструкцию.

Распашные двери могут быт двойными и одинарными, иметь дополнительные створки и различную декоративную отделку. На данный момент это единственный безопасный и надежный тип открывания двери для входной системы.

Двери могут быть правосторонние и левосторонние. Все зависит от требования помещений. Но обычно полотна позволяют, в случае чего, устанавливать петли на одну или другую сторону. То же касается и коробки.

Раздвижные

Это сразу несколько вариантов, которые являются современным решением в вопросе экономии пространства. Действительно, распашные двери имеют определенный угол. Радиус их открывания должен быть свободен от каких-либо предметов или вещей. Дело в том, что для просторного помещения это вполне нормально. Но если речь идет о комнатах маленького формата, именно раздвижные двери станут экономией места.

Раздвижные системы имеют среднюю по сложности конструкцию. В пазы механизма открывания дверей вставляются рейки, по которым после «едут» ролики, открывающие полотно. Такие двери могут иметь несколько конструкций. Различаются:

  • Двери-купе наружные. Это система, которая устанавливается внутри проема. Двери при этом могут состоять из нескольких створок. Одна может быть неподвижной, а другая выполнять все функции, либо могут использоваться обе створки. Все зависит от предпочтений хозяев и технических возможностей помещения.
  • Пенал. Это двери из одной створки. Устанавливается система внутрь проема. Более того, если в купе двери «находили» одна на другую, то в типе «пенал» полотно заходит в стену до ручки. В результате таких дверей даже не видно, если они открыты. Хорошее решение там, где важно, чтобы полотно было спрятано. Достаточно часто такие двери устанавливаются в фальш-стену из гипсокартона.

Подобные межкомнатные двери – хорошее решение в спальни, гостиные. Например, при широком проеме можно установить створки с двух сторон, в итоге двери будут закрываться на середине проема. В принципе, такие конструкции дают немалый полет фантазии при организации комнаты и ремонте. Они прекрасно вписываются в любой дизайн, благодаря своей ненавязчивости. Возможно, это и обуславливает их популярность.

Складные

Этот тип дверей также может иметь несколько разновидностей. Сам механизм складывания одинаков, но конструкции могут существенно отличаться. Всего выделяется два основных варианта конструкций:

  • Книжка. В этом случае вся дверь состоит из двух широких полотен, которые складываются, как книжка благодаря специальному механизму.
  • Гармошка. Название этого типа также характеризует конструкцию. В дверях-гармошке много узких планок, которые складываются, подобно шторе. Такие двери часто делаются из пластика, достаточно легкие и просты в обращении. Удерживаются створки благодаря магниту.

Складные двери – хорошее решение для просторных больших комнат и, соответственно, больших проемов. Единственный не очень высокий показатель – шумоизоляция. Так как двери имеют крепление только по одной стороне, и при закрывании имеют небольшой, но просвет, звукоизоляция не будет на низком уровне.

Роторные

Это современные конструкции, в которых двери располагаются на условной оси и вращаются вокруг нее. Они удобные в использовании, не требуют ручек и одинаково просто открываются с обеих сторон. Именно роторные двери могут быть автоматическими и открываться с использованием специально установленного на стене управляющего блока либо с помощью пульта дистанционного управления. Роторные двери могут отличаться полотнами и стороной поворота.

Установка роторных дверей, как и их комплект, будет стоить немало. Все дело в том, что при всей своей простоте механизм довольно сложный, требующий профессионального подхода в монтаже. По сути, вся конструкция включает в себя два основных типа механизма: раздвижной и распашной. Сначала полотно «едет» по установленным рейкам, затем оборачивается вокруг оси. Надо сразу отметить, что для экономии пространства это не лучший вариант. Но для большого помещения такие двери будут смотреться весьма впечатляюще.

Маятниковые

Еще один способ открывания дверей, который может быть автоматическим и механическим. Маятниковые двери крепятся на специальные подвесы, которые открывают полотно путем раскачивания его в сторону. Обычно у таких дверей имеется сильный удерживающий механизм, который позволяет двери быстро распахиваться, но медленно возвращаться в исходное положение. Такие конструкции также требуют достаточно пространства.

В заключение подведем итог. Наиболее недорогими вариантами будут распашные двери, в зависимости от стоимости полотен, конечно. Но если необходимо сэкономить пространство, лучше дверей-купе или «гармошки» не найти.

Смотрите также:

Установка Tip-on с прямым держателем

Ставили вчера в первый раз Blum-овские tip-on-ы. Хм… понравилось. Были, конечно, трудности, например, не удалось найти инструкцию для установки тип-онов с держателями, которые нам продали, но все это быстро решилось опытным путем (правда, сегодня я все-таки ее нашел, поэтому совмещу в своем рассказе обе методики присадки: правильную и кустарную).

Итак, спешу поделиться впечатлениями. Вообще Тип-он — это механизм открывания дверей без использования ручек (по сути, нажимной выталкиватель).

Устанавливаться он может с помощью специальных держателей (прямого и крестообразного), а так же встраиваться в торец стойки или горизонта. Сами тип-оны могут быть длинными или короткими, а так же различаться по цвету.

TIP-ON с магнитом (длинный и короткий)

* Мин. 2.6 мм с пластиной для наклеивания и Мин. 3.1 мм с пластиной на саморезы

Пластины под тип он (на саморез и для наклеивания)

При монтаже первой разновидности пластинки (с саморезами) желательно сместить ее на 3 мм по отношению к центру TIP-ON. Во втором случае этого не нужно, зато поверхность должна быть чистой и обезжиренной.

TIP-ON с колпачком (не требует наличия пластины)

Для мягких поверхностей все-таки желательно ставить тип-оны с пластинами.

Прямой держатель (короткий и длинный)

Крестообразный держатель (длинный)

Сами TIP-ON-ы рекомендуется ставить в области, где должна располагаться ручка. При необходимости его расположение может отклоняться по высоте на +/- 300 мм и по ширине на 1/4 ширины фасада.

Итак, с теорией, вроде, разобрались, переходим к практике. Нам в руки попались короткие TIP-ON-ы с прямыми держателями (тоже короткими). Пластинки были приобретены для саморезов — так я посчитал надежнее.

Производим несложную разметку, согласно схеме: от нижнего угла короба отступаем 8 мм (учитывая, что общая ширина держателя 14 мм + 1 мм на ефрейторский зазор). На этом перпендикуляре откладываем 20 и 17 мм и керним эти точки под саморезы.

Крепим ответную планку держателя на саморезы, при этом выступ (на фото он закрыт пальцем, т.к. приложен задом-наперед) должен быть спереди. Соответственно, вырез под этот выступ на корпусе самого держателя тоже должен смотреть вперед. (круглое отверстие спереди).

Защелкиваем корпус на ответную планку и вставляем спереди сам тип-он до упора

С этим закончили. Переходим к монтажу пластинки на фасаде. Для уточнения ее местоположения можно просто выдвинуть толкатель и, приложив к нему фасад, обвести точку контакта карандашом.

Относительно получившейся метки и прикручиваем пластину. Мы, кстати, никуда ее не смещали и прикрутили по центру, но вы сделаете, как надо (см.схему выше).

В итоге получается как то так.

Необходимый зазор в 1,5 мм можно подрегулировать путем поворота толкателя по/против часовой стрелки в пределах плюс 4 — минус 1 мм.

Да, совсем забыл.

Для установки фасадов под TIP-ON необходимо использовать специальные беспружинные петли.

Результатом всех наших ухищрений стал вот такая верхняя база кухоньки.

Нажимной механизм для дверей шкафа

Автор На чтение 12 мин. Опубликовано

Нажмите, чтобы открыть; ручки не требуются.

Дизайнер

Протирать влажной тканью.

Вытирать чистой сухой тканью.

Материалы

Основная часть/ Горка:

Сталь, Никелированное покрытие

Регулируемый штифт/ Шплинт:

УТРУСТА

Открывается диалоговое окно. Отменить действие и закрыть окно можно с помощью клавиши Escape.

Ой, произошла ошибка. Приносим свои извинения!

Свяжитесь с нами

Сайт ИКЕА использует cookie, чтобы сделать пользование сайтом проще. Узнайте больше про использование cookie.

Реализовать систему открывание фасада от нажатия обычно требуется, когда задумано сделать мебель без ручек. Сделать это можно двумя способами: приобрести петли и направляющие ящиков с соответствующим «апгрейдом». Либо установить специальные комплектующие – толкатели для фасадов мебели.

Основные характеристики мебельных толкателей, нюансы выбора

В большинстве магазинов, занимающихся реализацией мебельной фурнитуры, представлено несколько видов толкателей, упоров, защелок и прочих элементов систем открывания от нажатия разных производителей. Ценовой диапазон может также отличаться, как и некоторые технические характеристики.

При выборе обратите внимание на следующие моменты:

  • Ход толкателя. Он может варьироваться в пределах 10-45 мм и иметь регулировку. Если используются обычные мебельные петли или петли с доводчиками (для плавного закрывания), то на фасады лучше установить толкатели с ходом 40-45 мм. Если решено использовать мебельные петли с пружинами обратного хода, то ход может быть и меньше, как и в случае беспружинных петель. Но однозначно лучше выбрать магнитные толкатели (то есть с магнитным наконечником).
  • Сила пружины/газлифта. Различают стандартные и усиленные варианты. Для тяжелых створок и объемных выдвижных ящиков лучше приобретать усиленные толкатели. Либо ставить по два на фасад (что не всегда оправдано и допустимо).
  • Способ крепления, накладной или врезной. Тут все зависит от личных предпочтений и нюансов монтажа. Для внутренних фасадов, конечно, приобретают накладные толкатели, поскольку врезка в торец невозможна. Для установки врезных комплектующих необходимо просверлить отверстие в торце диаметром 10 мм и глубины, соответствующей длине капсулы толкателя.
  • Тип наконечника. Толкатель может оснащаться магнитным наконечником для того, чтобы дополнительно удерживать створку. Или резиновым, чтобы обеспечить более мягкое и бесшумное закрывание. Магнитные толкатели однозначно выбираются к петлям обратного хода, как было написано выше. А также к откидным фасадам, оснащенным дополнительными подъемными механизмами.
  • Цвет капсулы. Как правило, ассортимент ограничен нейтральной белой или серой гаммой. В продаже есть модели с капсулами и адаптерами черного, бежевого цвета, металлик или выполненными из нержавеющей стали.

Простой и недорогой толкатель с одинарным и двойным магнитом

Еще до того, как на российском рынке появилась продукция таких брендов как Hettich, Blum, Boyard и т.д., мебельщики успешно использовали простой магнитный толкатель для стеклянных дверей. Его можно приобрести в комплекте с одинарным или двойным магнитом и специальными металлическими накладками.

Пригоден механизм и для установки на обычные, глухие двери шкафа. Правда, чтобы магнит тоже «работал», придется либо разгибать и рассверливать металлические накладки в комплекте, либо приспосабливать что-то еще. Как вариант – приклеить или вкрутить с помощью самореза небольшую круглую шайбочку.

Упор-защелка фасада с толкателем Boyard

Упор-защелка фасада оснащена регулируемым толкателем и магнитом, предназначена для скрытого крепления внутри шкафов, тумб с распашными фасадами и выдвижными ящиками (системами карго). Магнит служит своеобразной защитой от резкого открывания. Усилие пружины составляет порядка 15H.

Магнитный толкатель для двери шкафа Boyard

Накладной магнитный толкатель для дверей шкафа в капсуле из нержавеющей стали. Магнит также исполняет «удерживающую» роль, защищает от резкого полного открытия створки. Производителем (Боярд) рекомендуется использовать данный вид магнитных толкателей в сочетании с мебельными петлями обратного хода.

Система открывания от нажатия серии Push-to-open Hettich

В серии системы открывания мебельных фасадов от нажатия Push-to-open известного немецкого производителя Hettich предусмотрены абсолютно все варианты нажимных толкателей:

  • PushtoopenMagnet. Стандартный магнитный толкатель с самоклеющейся ответной планкой в комплекте. Дополнительно можно приобрести адаптер для накладного монтажа и ответную планку с муфтой, если клеевая основа по каким-то причинам не приемлема. Рекомендуется использовать в комплекте с петлями этой же серии. Предназначены для дверей небольшого размера, 300-600 мм в ширину и 300-900 мм в высоту.
  • Push to open Magnet XL. В отличие от предыдущего варианта, усиленный магнитный толкатель снабжен бесступенчатой системой регулировкой зазора (2,3-5,3 мм). Можно использовать для установки на двери 300-600 мм в ширину и 900-1600 мм в высоту.
  • PushtoopenPin. Интересная модель упора-защелки «наоборот», когда накладная капсула устанавливается на боковину корпуса, а сам толкатель монтируется с внутренней стороны фасада. Без магнита. Рекомендован к эксплуатации в сочетании с петлями Push to open. Рассчитан на солидный вес фасадов, 300-600 мм по ширине и до 300-2400 мм по длине.
  • Push to open Universal maxi. Универсальный толкатель без магнита, который может быть установлен на фасады с любыми мебельными петлями.

Система открывания от нажатия серии Tip-on Blum

В серии Tip-on австрийского производителя Blum представлены два вида магнитных толкателей:

  • Стандартный. Длина хода магнитного толкателя составляет 18 мм. Для установки на двери малых и средних размеров (высота до 1300 мм)
  • Длинный. Длина хода магнитного толкателя – 38 мм. Усиленный вариант для более массивных дверей и выдвижных ящиков.

Для магнитных толкателей Blum серии Tip-on предусмотрена накладная и врезная установка (адаптер для накладной установки приобретается отдельно). Рекомендованы для монтажа в комплекте с беспружинными петлями.

Магнитные защелки серии Push Magnetic Makmart

Особенность серии Push Magnetic в модульности. Можно приобрести только магнитный толкатель с металлической самоклеющейся накладкой на фасад для врезки в торец корпуса. Если требуется накладной вариант толкателя, то докупить адаптер с креплением на саморезы или на клеевой основе. Металлическая ответная планка на клею удобна для установки на фасады из алюминиевой рамки. Есть вариант ответной планки на «гвоздике».

Магнитные защелки для открывания от нажатия серии Push-latch Makmart

В серии Push-Latch представлены нажимные механизмы всех типов. С амортизатором (ход толкателя 40 мм) и магнитом (ход толкателя 16 мм), с врезной и накладной установкой, при соответствующем креплении. Предусмотрены несколько вариантов ответных планок для магнитного толкателя, включая под стеклянный фасад и алюминиевые рамки.

Как правильно установить толкатели для фасадов

Перед установкой следует уточнить, на какие петли производителем рекомендуется крепить сам фасад.

  • Некоторые толкатели предполагают установку фасада на беспружинные петли. При этом фиксация дверцы в закрытом состоянии происходит за счет магнитного наконечника и металлической ответной планки.
  • Мебельные петли с пружиной обратного хода могут «работать» и без толкателя вовсе. Сам механизм выталкивания уже встроен в плечо петли. Роль самого упора-защелки – смягчать резкость движения и фиксировать дверь.
  • Некоторые толкатели допускают установку мебельных петель с доводчиками. Это плюс, поскольку сами механизмы выталкивания и плавного закрывания кардинально противоположные и очень редко «уживаются» вместе.

Сама капсула толкателя устанавливается в месте предполагаемого нажатия. Для выдвижных ящиков – максимально приближенно. Если ящики расположены один под другим, как в комоде, то в конструкции короба лучше предусмотреть специальные планки. Нажатие по бокам фасада для выталкивания ящика не всегда удобно.

Обычно в комплекте с толкателем идет инструкция с подробной схемой монтажа, для накладной и врезной установки.

Обратите внимание, что сама работа толкателя возможна только при наличии зазора между фасадом и корпусом мебели. То есть дверца шкафа или выдвижного ящика не должна плотно примыкать к коробу. Обычно зазор составляет 2-3 мм. Четырехшарнирные мебельные петли позволяют «выдвинуть» фасад за счет регулировочного винта. А вот направляющие выдвижных ящиков необходимо сразу прикручивать не так глубоко, как в стандартном случае (без отступа от края).

Облегчает установку толкателей фасада возможность регулировки длины. Она позволяет выставить оптимальную величину зазора простым поворотом самого толкателя.

Если в толкателе есть регулировка длины, подгонять зазор для корректной работы нажимного механизма путем регулировки петель и направляющих ящика не придется. И установка облегчается в разы.

Система открывания фасадов мебели от нажатия – один из способов сделать дверцы без ручек. Возможно, вам будет интересно узнать, как еще можно сделать шкафы без ручек.

Минималистичное оформление предметов обстановки с гладкими ровными поверхностями фасадов может поддерживаться и отсутствием выступающих ручек. Пользоваться такой мебелью вполне удобно: шкафы без ручек открываются просто и без излишних усилий. При этом функцию ручки либо полностью замещает встроенный механизм автоматического открывания фасада от нажатия. Либо сам фасад имеет особенную форму, со скрытым местом для удобного захвата. Такую возможность можно предусмотреть на этапе заказа мебельных фасадов, определившись с видом материала.

Три причины сделать шкаф без ручек

Любое дизайнерское решение стоит рассматривать с точки зрения практичности. Безусловно, фасады без выступающих ручек смотрятся современно и стильно. И, как показывает практика, оказываются вполне удобными к эксплуатации. Можно выделить, по крайней мере, их три несомненных преимущества:

  • Визуально фасады без ручек с ровной поверхностью воспринимаются как продолжение стен. Отсутствие излишних деталей способствует созданию ощущения большего пространства, чем есть на самом деле. Этот эффект хорошо использовать в малогабаритных кухнях.
  • Также отсутствие выступающих элементов ценно для узких пространств. Например, для узкой прихожей, где «не развернуться», шкафы без ручек помогут избежать дискомфортных моментов: натыкаться и цепляться больше будет не на что.
  • Угловые кухни без ручек – это и гарант того, что поверхности фасадов, примыкающие к углу, останутся без повреждений. Ситуации, когда при открывании ручка «ударяется» об соседнюю дверцу, не редки, хоть это и считается ошибкой проектирования.

Возможные способы открывания шкафов без ручек

С технической точки зрения, реализовать открывание фасадов без использования лицевой фурнитуры можно тремя способами:

  1. Открытие от нажатия. В продаже можно найти несколько вариантов дополнительных комплектующих, при которых шкаф без ручек открывается нажатием. Выталкивающий механизм может встраиваться в саму петлю или монтироваться отдельно на корпус шкафа.
  2. Установка профильных ручек. Специальный профиль для удобного захвата при открывании крепится к торцу дверцы или корпусу шкафа и практически не выступает за пределы лицевой поверхности.
  3. Форма фасадов. При изготовлении мебельных фасадов из МДФ, ЛДСП или массива предусматриваются различного рода выемки и скошенные торцы, которые принято называть «интегрированные ручки».

Способ 1. Механизм открывания дверей шкафа без ручек от нажатия

Дешевле и проще реализуется механизм открывания створок от нажатия для распашных дверей. Для этого можно использовать мебельные петли со встроенным адаптером либо накладные/врезные «толкатели».

Для выдвижных ящиков система открывания от нажатия более сложная и, соответственно, дорогостоящая. Более «продвинутые» варианты предусматривают и балансировку (синхронизатор) – чтобы ящик выдвигался равномерно от нажатия в любом месте фасада и не перекашивался в процессе движения.

Наиболее востребованные и полные линейки систем открывания шкафов без ручек представлены в сериях известных производителей мебельной фурнитуры Blum и Hettich. Они носят названия TIP-ON и PUSH-TO-OPEN соответственно. Каждая из серий содержит:

  • Линейные адаптеры (врезные и накладные).
  • Мебельные петли со встроенным выталкивателем.
  • Направляющие для ящиков без ручек, которые могут использоваться отдельно либо интегрироваться с другими выдвижными системами.

Способ 2. Использование профиля Gola и торцевых профильных ручек

Стильно и привлекательно на кухнях смотрятся фасады без ручек, оформленные с помощью профиля Gola, алюминиевого или пластикового, с цветным покрытием или в исполнении под металлик. Его особенность в том, что он устанавливается не на сам фасад, а на корпус шкафа. На боковых стенках при этом предусматривается специальный выпил.

Существенное преимущество профильной фальш-ручки Gola – это целостность, отсутствие швов между шкафами при монтаже. Длина профиля составляет 3-4 м, устанавливают его как горизонтально, так и вертикально, в зависимости от вида шкафа.

Выдвижные ящики можно открывать, «захватывая» как сверху, так и снизу, если профиль установлен в 2-3 ряда. Для этого про монтаже используют не Г-образный, а С-образный вариант.

Для верхних шкафов кухни также предлагается отдельный вид профиля Gola.

В продаже имеются варианты профиля со встроенной светодиодной подсветкой.

Торцевые профильные ручки, в отличии от Gola, устанавливаются (а точнее «надеваются») на край фасада, на каждый отдельно, с горизонтальной или вертикальной стороны. Форм профильных торцевых ручек очень много. Изготавливаются они из металлических сплавов и пластика.

Способ 3. Интегрированные ручки для распашных фасадов и выдвижных ящиков

Третий способ, как можно сделать шкафы без ручек – это предусмотреть специальную выемку для захвата в самом фасаде.

В самых простых интерпретациях – это выпил или щель на фасаде. Особенно часто такой вариант можно встретить на выдвижных ящиках внутри шкафов-купе.

Интегрированная ручка гораздо более эстетичней смотрится на фасадах из МДФ или массива. Эти материалы легко поддаются фрезеровке (в отличии от ЛДСП) и позволяют реализовать многие решения.

Для МДФ фасадов внешний вид и практичность интегрированной ручки во многом зависит от финишного покрытия. Им может служить пластик, пленка ПВХ, эмаль или шпон.

Самый лучший вариант – крашенный МДФ с интегрированной ручкой (он же МДФ с покрытием эмаль). Окрашивание внутренней поверхности интегрированной ручки можно сделать любым цветом, что расширяет возможности дизайнерского оформления.

Пластик редко используют для реализации встроенных (интегрированных ручек). Он недостаточно пластичен для этого. Как, впрочем, и пленка ПВХ – форма торца для красивого, равномерного «облегания» пленкой может быть очень простой, с отдельной кромкой по бокам либо с дополнительными накладными элементами.

Шпонированные фасады МДФ с интегрированной ручкой – редкость по этой же причине, изначальной «непластичности» материала. Встретить такой вариант фасадов привлекательного оформления и хорошего качества можно преимущественно итальянского производства.

Вот основные способы, как достичь желаемое с разными затратами и внешним оформлением. Использовать механизмы, открывающие фасад от нажатия либо оснащать шкафы без ручек торцевыми профилями и видоизменять форму для удобства захватывания — решать вам. Рекомендуем установить на ящики и двери шкафа доводчики — с ними не придется «доталкивать» фасад без ручек до закрытого состояния, доводчик сделает это за вас и абсолютно бесшумно.

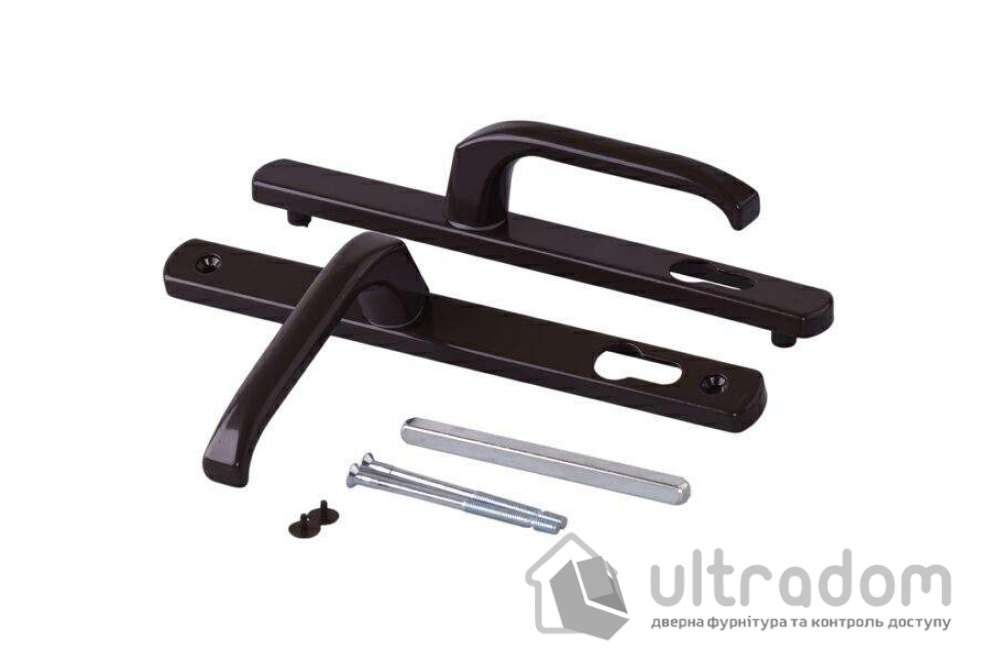

Ремонт дверной ручки — как починить ручку двери своими руками?

А

Абакан

Азов

Алексин

Анапа

Ангарск

Апатиты

Арзамас

Армавир

Артемовский

Архангельск

Асбест

Астрахань

Аксай

Артем

Азнакаево

Александров

Александровское

Адлер

Альметьевск

Анжеро-Судженск

Абинск

Алушта

Аргаяш

Аркадак (Саратовская область)

Аткарск (Саратовская область)

Б

Балаково

Балашов

Барнаул

Бежецк

Белгород

Березники

Биробиджан

Благовещенск

Брянск

Белорецк

Бузулук

Боровичи

Братск

Буденновск

Богородск

Балашиха

Бородино

Белореченск

Белово

Белозерск

Бугульма

Богородицк

Бор

Бугуруслан

Безенчук

В

Великий Новгород

Владивосток

Владикавказ

Владимир

Волгоград

Волгодонск

Волжский

Вологда

Волоколамск

Воронеж

Вышний Волочёк

Вольск

Выборг

Великие Луки

ВНИИССОК

Видное

Всеволожск

Выкса

Водный

Вырица

Волхов

Вельск

Великий Устюг

Воскресенское

Валдай

Владимирская область

Верхняя Салда

Г

Геленджик

Горно-Алтайск

Глазов

Георгиевск

Гатчина

Городец

Д

Дзержинск

Димитровград

Дмитров

Данков

Десногорск

Домодедово

Дегтярск

Е

Егорьевск

Екатеринбург

Ефремов

Ейск

Евпатория

Елец

Ершов (Саратовская область)

Ж

Железногорск (Курская область)

Железногорск (Красноярский край)

Железногорск-Илимский

З

Заринск

Златоуст

Зеленоград

Заречный (Пензенская область)

Зеленогорск

Зеленодольск

Заречный (Свердловская Область)

И

Иваново

Ижевск

Иркутск

Ишим

Ишимбай

Истра

Ивантеевка

Ивангород

Иглино

К

Казань

Калининград

Калуга

Каменка

Каменск-Уральский

Камышин

Кемерово

Кириши

Киров

Кировград

Комсомольск-на-Амуре

Королев

Кострома

Красногорск

Краснодар

Красноярск

Кропоткин

Кузнецк

Курган

Курск

Крым

Канск

Копейск

Кинель

Клявлино

Кирово-Чепецк

Котельниково

Керчь

Котлас

Краснодарский край

Кингисепп

Красноуфимск

Кумертау

Коломна

Кулунда

Кстово

Колпино

Камень-на-Оби

Ковров

Кудымкар

Красновишерск

Кулебаки

Краснокаменск

Красавино

Кулой

Курчатов

Кондопога

Кольчугино

Калининск (Саратовская область)

Красноармейск (Саратовская область)

Красный Кут (Саратовская область)

Кыштым

Конаково

Кузоватово

Клинцы

Киреевск

Коркино

Л

Ленинградская область

Липецк

Лобня

Лысьва

Люберцы

Ленинградская

Ливны

Левашово

Людиново

Лакинск

Ленинск-Кузнецкий

М

Москва

Магнитогорск

Махачкала

Миасс

Мурманск

Мытищи

Муром

Магадан

Мирный (Арханг. обл.)

Медвежьегорск

Майкоп

Мценск

Михайловское

Маркс (Саратовская область)

Н

Набережные Челны

Надым

Находка

Невинномысск

Нефтекамск

Нефтеюганск

Нижневартовск

Нижний Новгород

Нижний Тагил

Новокузнецк

Новомосковск

Новороссийск

Новосибирск

Новый Уренгой

Ногинск

Новомичуринск

Новодвинск

Нерехта

Новокуйбышевск

Новоспасское

Нытва

Новотроицк

Новая Ладога

Нарьян-Мар

Новая Игирма

Новочебоксарск

Норильск

Новоузенск (Саратовская область)

Новозыбков

Нальчик

О

Октябрьский

Обнинск

Омск

Орел

Оренбург

Отрадный

Осинники (Кемеровская область)

Озерск

Орск

Октябрьск (Самарская область)

П

Пенза

Пермь

Петрозаводск

Петропавловск-Камчатский

Подольск

Псков

Пугачев (Саратовская область)

Пятигорск

Петровск (Саратовская область)

Плесецк

Прокопьевск

Первоуральск

Пушкино

Приозерск

Пикалево

Пласт

Поспелиха

Переславль-Залесский

Павловск

Р

Радужный

Реутов

Ржев

Ростов-на-Дону

Рыбинск

Рязань

Рузаевка

Ростов

Раменское

Ревда

Рощино

Ртищево (Саратовская область)

С

Саратов

Салават

Самара

Санкт-Петербург

Саранск

Саяногорск

Северодвинск

Смоленск

Снежинск

Соликамск

Солнечногорск

Сочи

Ставрополь

Старый Оскол

Стерлитамак

Сургут

Сызрань

Сыктывкар

Севастополь

Симферополь

Сосновоборск

Саров

Ставропольский Край

Северск

Ступино

Серпухов

Сергиев Посад

Сосногорск

Сердобск

Светогорск

Сясьстрой

Сосновый Бор

Сокол

Саки

Скопин

Сергач

Семенов

Т

Таганрог

Тамбов

Тверь

Тобольск

Тольятти

Томск

Тула

Тюмень

Тимашевск

Тихвин

Темрюк

Тутаев

Тулун

Трехгорный

У

Улан-Удэ

Ульяновск

Уфа

Углич

Ухта

Урюпинск

Усть-Катав

Усть-Лабинск

Усть-Илимск

Урай

Уссурийск

Узловая

Учалы

Усть-Кут

Ф

Фрязино

Феодосия

Филипповское

Х

Хабаровск

Ханты-Мансийск

Химки

Холмск

Хвалынск (Саратовская область)

Ч

Чебоксары

Челябинск

Череповец

Чистополь

Чита

Черкесск

Чусовой

Чебаркуль

Ш

Шатура

Шахты

Шуя

Шексна

Шарья

Шиханы (Саратовская область)

Щ

Щёлково

Щербинка

Э

Электросталь

Элиста

Энгельс

Ю

Южно-Сахалинск

Юрга

Южноуральск

Юрюзань

Юрьев-Польский

Югорск

Я

Якутск

Ярославль

Ясногорск

Яровое

Ялта

Москва

Саратов

Абакан

Азов

Актау

Актобе

Алексин

Алматы

Анапа

Ангарск

Апатиты

Арзамас

Армавир

Артемовский

Архангельск

Асбест

Астана

Астрахань

Атырау

Балаково

Балашов

Барнаул

Бежецк

Белгород

Березники

Биробиджан

Бишкек

Благовещенск

Брянск

Великий Новгород

Владивосток

Владикавказ

Владимир

Волгоград

Волгодонск

Волжский

Вологда

Волоколамск

Воронеж

Вышний Волочёк

Геленджик

Дзержинск

Димитровград

Дмитров

Егорьевск

Екатеринбург

Ефремов

Жанаозен

Железногорск (Курская область)

Заринск

Златоуст

Иваново

Ижевск

Иркутск

Ишим

Ишимбай

Казань

Калининград

Калуга

Каменка

Каменск-Уральский

Камышин

Караганда

Кемерово

Кириши

Киров

Кировград

Комсомольск-на-Амуре

Королев

Кострома

Красногорск

Краснодар

Красноярск

Кропоткин

Кузнецк

Курган

Курск

Ленинградская область

Липецк

Лобня

Лысьва

Магнитогорск

Махачкала

Миасс

Минск

Мурманск

Мытищи

Набережные Челны

Надым

Находка

Невинномысск

Нефтекамск

Нефтеюганск

Нижневартовск

Нижний Новгород

Нижний Тагил

Новокузнецк

Новомосковск

Новороссийск

Новосибирск

Новый Уренгой

Ногинск

Октябрьский

Обнинск

Омск

Орел

Оренбург

Пенза

Пермь

Петрозаводск

Петропавловск-Камчатский

Подольск

Псков

Пугачев (Саратовская область)

Пятигорск

Радужный

Реутов

Ржев

Ростов-на-Дону

Рыбинск

Рязань

Салават

Самара

Санкт-Петербург

Саранск

Саяногорск

Северодвинск

Смоленск

Снежинск

Соликамск

Солнечногорск

Сочи

Ставрополь

Старый Оскол

Стерлитамак

Сургут

Сызрань

Таганрог

Тамбов

Тверь

Тобольск

Тольятти

Томск

Тула

Тюмень

Улан-Удэ

Ульяновск

Уфа

Хабаровск

Ханты-Мансийск

Химки

Чебоксары

Челябинск

Череповец

Чистополь

Чита

Шатура

Шахты

Электросталь

Элиста

Энгельс

Южно-Сахалинск

Якутск

Ярославль

Юрга

Черкесск

Зеленоград

Новомичуринск

Сыктывкар

Вольск

Муром

Крым

Аксай

Ейск

Севастополь

Гродно

Магадан

Таллин

Рига

Артем

Горно-Алтайск

Симферополь

Канск

Сосновоборск

Белорецк

Саров

Углич

Евпатория

Копейск

Данков

Отрадный

Новодвинск

Кинель

Клявлино

Бузулук

Нерехта

Ухта

Железногорск (Красноярский край)

Петровск (Саратовская область)

Урюпинск

Кирово-Чепецк

Рузаевка

Котельниково

Глазов

Холмск

Плесецк

Мирный (Арханг. обл.)

Боровичи

Ясногорск

Азнакаево

Братск

Новокуйбышевск

Керчь

Усть-Катав

Котлас

Краснодарский край

Георгиевск

Буденновск

Кингисепп

Чусовой

Усть-Лабинск

Красноуфимск

Ставропольский Край

Нарва

Прокопьевск

Ростов

Первоуральск

Осинники (Кемеровская область)

Чебаркуль

Южноуральск

Озерск

Кумертау

Истра

Медвежьегорск

Выборг

Великие Луки

Тимашевск

Богородск

Даугавпилс

Александров

Ташкент

Десногорск

Северск

п. Томилино

Ступино

Домодедово

Серпухов

Балашиха

Коломна

Люберцы

Пушкино

ВНИИССОК

Раменское

Ивантеевка

Щёлково

Щербинка

Фрязино

Видное

Орск

Кулунда

Кстово

Железногорск-Илимский

Майкоп

Яровое

Ревда

Колпино

Всеволожск

Камень-на-Оби

Ковров

Сергиев Посад

Выкса

Ленинградская

Новоспасское

Сосногорск

Водный

Александровское

Адлер

Кудымкар

Нытва

Красновишерск

Заречный (Пензенская область)

Сердобск

Новотроицк

Ливны

Мценск

Зеленогорск

Бородино

Вырица

Новая Ладога

Светогорск

Волхов

Приозерск

Сясьстрой

Пикалево

Тихвин

Гатчина

Ивангород

Рощино

Сосновый Бор

Павлодар

Белореченск

Юрюзань

Пласт

Сокол

Темрюк

Резекне

Торревьеха

Улан-Батор

Тбилиси

Вильнюс

Баку

Альметьевск

Поспелиха

Тутаев

Белово

Кокшетау

Дегтярск

Шяуляй

Переславль-Залесский

Усть-Илимск

Шуя

Шексна

Урай

Левашово

Пярну

Иглино

Вельск

Шарья

Великий Устюг

Уссурийск

Кулебаки

Ялта

Саки

Нарьян-Мар

Узловая

Барановичи

Анжеро-Судженск

Людиново

Абинск

Краснокаменск

Новая Игирма

Воскресенское

Белозерск

Красавино

Самарканд

Феодосия

Бугульма

Зеленодольск

Михайловское

Усть-Каменогорск

Филипповское

Алушта

Павловск

Кулой

Витебск

Курчатов

Лакинск

Ленинск-Кузнецкий

Юрьев-Польский

Учалы

Новочебоксарск

Кондопога

Городец

Кольчугино

Усть-Кут

Норильск

Валдай

Аргаяш

п. Октябрьский

Тулун

Богородицк

Елец

Аркадак (Саратовская область)

Аткарск (Саратовская область)

Ершов (Саратовская область)

Калининск (Саратовская область)

Красноармейск (Саратовская область)

Красный Кут (Саратовская область)

Маркс (Саратовская область)

Новоузенск (Саратовская область)

Ртищево (Саратовская область)

Хвалынск (Саратовская область)

Шиханы (Саратовская область)

Кыштым

Бор

Владимирская область

Душанбе

Солигорск

Брест

Новозыбков

Заречный (Свердловская Область)

Верхняя Салда

Саласпилс

Конаково

Кузоватово

Скопин

Сергач

Клинцы

Бугуруслан

Киреевск

Семенов

Югорск

Нальчик

Коркино

Трехгорный

Дзержинск (Беларусь)

Слуцк

Волковыск

Безенчук

Октябрьск (Самарская область)

Свойства и разновидности нажимных ручек входной двери

Дверная ручка – важнейшая составляющая любой двери. Сейчас на рынке представлено огромное количество разнообразных моделей. Особой популярностью пользуются нажимные ручки для входной двери, которые просты в использовании и являются хорошей защитой от несанкционированного проникновения в жилье.

Разновидности нажимных дверных ручек

Существует два основных вида нажимных ручек входной двери:

  1. Дверная ручка на отдельной от накладок замка розетке. Представляет собой цельнолитое изделие, может устанавливаться с любой моделью замочного механизма. Внутри розетки часто размещают дополнительную возвратную пружину для комфортного открывания. Отличается наиболее плавной работой.

  2. Дверная ручка с комбинированной накладкой замка. Монтируется обязательно вместе с замочным устройством.

Рекомендуется отдавать предпочтение ручкам с накладками, которые выполняют не только эстетические функции, но и защитные, способные предотвратить незаконное проникновение в жилище.

Свойства нажимных ручек для входной двери

Нажимные ручки для входной двери обладают следующими свойствами:

  • удобное открывание и закрывание дверного полотна одним движением руки;

  • надежность;

  • плавность открытия двери;

  • высокая прочность;

  • эстетика.

Обычно для входных дверей используют нажимные ручки с поворотным механизмом. Сама ручка играет роль рычага, с помощью которого удается привести пружину в движение и открыть/закрыть защелку. Требуется только одно движение руки.

Если фурнитура подобрана грамотно, металлическая дверь с нажимной ручкой будет открываться легко и плавно. Также изделие, используемое именно для входного дверного полотна, отличается особой прочностью. Оно способно выдерживать нагрузку до 80 кг.

Для увеличения надежности в процессе установки нажимных ручек на дверь применяют особую технологию. К примеру, ее монтируют к специальной план-шайбе, находящейся под внешним металлическим листом дверного полотна. Это позволяет обезопасить ручку от вырывания.

Если нажимная ручка связана с защелкой замка, это увеличивает ее надежность. Например, есть модели замочных механизмов, при закрытии которых защелка отключается от привода нажимной ручки. Поэтому открыть дверь с помощью ручки не представляется возможным.

Рекомендации по выбору ручки для двери

При выборе нажимной ручки для двери важно обратить внимание на то, из чего она произведена. Самыми лучшими материалами считаются следующие:

  • Дерево. При изготовлении применяют твердые породы древесины. Это позволяет избежать быстрого износа изделия.

  • Камень. Ручка обладает основой из стали с каменной накладкой. Дорогостоящий вариант, но довольно эстетичный, надежный, а также способный служить длительный период времени. Не зря такие изделия используют в коттеджах.

  • Металл. В производстве применяют алюминий, силумин, сталь, латунь. Отличаются такие ручки долговечностью, надежностью, прочностью, высокой устойчивостью к негативному воздействию коррозии. Для наиболее привлекательного вида их окрашивают, полируют.

Другим важным критерием выбора является покрытие дверной ручки. Наиболее эффективным является обработка гальваническим составом, который помогает максимально защитить изделие от ржавчины и коррозии, повысить срок службы.

При выборе стоит обращать внимание и на стоимость товара. Помните, что надежная и долговечная ручка не может стоить дешево. Хорошее изделие производят из прочных износоустойчивых материалов, обеспечивая качественную сборку. Лучше один раз потратиться, чем сэкономить и менять ручки каждые 2-3 года, затратив в итоге больше денег.

На современном рынке легко нарваться на подделку. Многие недобросовестные производители выдают дешевые товары за брендовые. Поэтому важно требовать от продавца сертификат, подтверждающий качество изделия. Это будет лучшей гарантией надежности и долговечности дверной ручки.

как выбрать для двери ручки и замки

Дверь – это не только коробка, полотно и наличник, это еще и фурнитура. Именно от нее зависит удобство и качество эксплуатации двери. Но фурнитура бывает разной, потому и выбор ее проводится очень тщательно. И самым тщательным, пожалуй, образом должны выбираться именно дверные ручки. Часто ручки идут в комплекте с замком, поэтому следует рассмотреть эти два вида запорной дверной фурнитуры в одном, так сказать, комплекте.

Дверь начинается с ручки

Дверная ручка – самый важный элемент фурнитуры, и она должна быть не только красивой, но и удобной, так как пользоваться ей приходится каждый день. Помимо удобства ручка должна быть и долговечной, иначе придется менять ее чуть ли не каждый год. Ну, и остальные качества также должны соответствовать нормам, например – экологическая безопасность, ведь это предмет, который чаще всего используется внутри жилых помещений!

Существует много образцов дверных ручек. Различает их цвет, форма, ну и, конечно же, качество.

Для удобства поиска можно сразу же выделить ручки нажимные и вращающиеся. Их отличие состоит в том, что вращающиеся ручки имеют замочный механизм, а стационарные нажимные ручки — без замков. Механизм дверных ручек, которые предназначены для дверей межкомнатных, напоминает рычаг, который управляет замком или защелкой. Еще такие ручки называют фалиевыми защелками. В комплектации для такой ручки может быть предусмотрен поворотный рычажок или ключ. Такие ручки удобны тем, что при закрытии двери механизм защелкивается, а дверь не может открыться без воздействия на ручку. Такая ручка – надежный защитник от сквозняков, и очень в этом качестве ценится.

Выбор нажимных ручек огромен. Это и ручки со сплошной накладкой, и ручки с накладкой, которая соединяет ее с замком. Также есть ручки, прикрепляющиеся к двери отдельно от замка. Нажимные ручки с замковыми механизмами удобны и практичны в применении. Наиболее популярными из них являются варианты, где с одной стороны находится рычажок для управления, а с другой стороны дверью можно управлять любым предметом, даже женской пилочкой. Этот механизм открывается и закрывается поворотом ручки и предназначен для фиксирования межкомнатных дверей в закрытом помещении. Защелки различаются по типу язычка: металлические, пластиковые и магнитные, бывают как обычные, так и санузловые – с фиксатором. Самой надежной и комфортной будет защелка с пластиковым язычком – такой язычок не ржавеет, его не нужно будет постоянно смазывать, да и долговечность его достаточно велика при правильно эксплуатации двери.

Вращающиеся ручки для дверей межкомнатных от нажимных ручек отличаются своим дизайном и формой. Такие ручки чаще всего производят в форме овалов, цилиндров и конусов. Их еще называют кнобы. В удобстве и легкости применения эти ручки уступают ручкам нажимным, так как требуют полного захвата руки.

Разительно отличаются от своих сородичей стационарные ручки. Такие ручки крепятся к двери простым способом. Основное отличие стационарных ручек от многих других состоит в том, что вращающиеся и нажимные ручки чаще всего устанавливают на межкомнатные двери, а стационарные ручки используются для подсобных помещений – там они более функциональны.

Существует еще вариант – скрытые ручки, где используется система специального магнитного замка. Такие ручки не выступают из-за полотна двери и, конечно, прослужат долго. Пока что такие ручки у нас не сильно распространены, но они очень удобны, и специалисты предрекают им очень большую популярность.

Принцип выбора хорошей дверной ручки у каждого, конечно же, свой, но самой действенной рекомендацией является убежденность в надежности механизма. Основой для правильного выбора ручки является стилистика полотна двери. Классической двери – классическая ручка! Предпочтительней выбрать ручку с плавными линиями, так как часто мы дверь открываем в спешке и об острые углы можем пораниться.

Следующий критерий выбора – это цвет. Здесь выбор индивидуален, но надо помнить, что в бюджетных вариантах золотое или серебряное покрытие иногда может вытираться. Поэтому следует выбирать ручки без покрытия, ассортимент таких ручек просто огромен – есть из чего выбрать.

Для некоторых пользователей дверных ручек главное – это цена и качество! Цена складываются из таких моментов, как используемые для производства сплавы материалов, многослойность красочного покрытия, актуальность бренда на мировом рынке. Надо помнить, что на входные двери ставятся более крепкие ручки, чтобы они не сломались и не поцарапались от внешних воздействий, если дверь выходит прямо на улицу, то материал ручки должен быть влагостойким и морозостойким, а также не коробиться даже в аномальную жару. Но для ручек дверей межкомнатных основное требование – это эстетика и удобство открывания.

Самыми долговечными являются ручки, изготовленные из латуни или дерева. Самые дешевые и самые низкокачественные – это ручки, изготовленные из низкосортной пластмассы. Правда, можно найти очень хорошие полипропиленовые или полиэтиленовые ручки, которые по прочности и долговечности не уступят латунным. Кроме того, в продаже имеются металлопластиковые ручки, правда, качество их зависит от авторитетности бренда, изготовившего их.

Если же хочется добавить элегантности в интерьер помещений, то можно использовать ручки, изготовленные из стекла. Также можно остановить свой выбор на стеклопластиковых ручках.

Выбор замка

Важный элемент дверной фурнитуры – это замок. Замки бывают механические и, более современные, магнитные.

Самый бюджетный вариант замка – это замок-кнопка. Он представляет собой ручку в комплекте с защелкой, у которой личинка с ключом либо фиксатор находятся в самой ручке. Такие замки бывают в виде шарика или нажимного механизма. Свои функции такой замок выполняет исправно и прослужит долго.

В большинстве случаев на наших дверях встречаются два основных вида механических замков: замки с цилиндровыми механизмами, и с механизмами сувальдными. Сувальдные замки наиболее взломостойкие, поскольку секретная часть и та часть, которая подвержена вскрытию, находится у них глубже и дальше в полотне двери – до них очень трудно добраться снаружи. Цилиндровые механизмы видны снаружи и беззащитны, если не поставить на их цилиндры специальную защиту — броненакладку. Важным качеством цилиндрового замка является то, что его при необходимости можно легко поменять и отремонтировать. Сувальдный замок устанавливается внутри полотна двери, и замена его гораздо сложнее. Такие замки устанавливают чаще всего на входную дверь.

Существует тип замка, который совмещает оба данных вида. Это замок, в корпусе которого находятся два разных механизма с функцией блокировки. Такой замок более надежный, но его недостаток кроется в том, что неисправность одного механизма влечет за собой неисправность другого, и поэтому ремонтировать их приходится в комплексе.

Большой интерес сегодня у покупателя вызывают магнитные замки. Превосходство магнитного замка перед многими другими состоит в том, что при открытии двери у замка не выпадает язычок. Почему это происходит? Если к замку приставить магнитный элемент, то язычок будет притягиваться, а в случае открытой двери, где магнитный элемент отсутствует, язычок остается на своем месте и дверь не захлопнется. В этом варианте не нужна ответная планка, которая крепится на наличник двери, дверь закрывается бесшумно. А главное, что при эксплуатации такого замка в нем отсутствует механическое движение, и, значит, он прослужит дольше. Это более современный замок, и его использование предпочтительней.

Невидимая сенсорная защелка для полноразмерных дверей

4 Вопросы о Невидимая сенсорная защелка для полноразмерных дверей

Q

Джозеф Шерман III • 26.02.2018, 15:50:20
Насколько я понимаю, эта защелка толкает дверь, но удерживает ли защелка дверь закрытой? Спасибо — Джозеф Шерман

А

26.02.2018, 15:55:49

Эта защелка также будет удерживать дверь закрытой.

Q

Рич Дауд • 17.03.2018, 14:44:31
Re: Сверхмощная невидимая сенсорная защелка для полноразмерных дверей Артикул № 310497

Я использую это в приложении, где есть поршень, который толкает дверь.(На самом деле это не дверь, а возвышающийся пьедестал внутри стола. Долгая история.) Какое максимальное сопротивление может выдержать эта защелка и при этом удерживать дверь закрытой? Поршень в этом приложении производит около 80 фунтов силы.

Спасибо.

Рич Дауд
[email protected]
410-227-5997

А

19.03.2018, 14:55:49

Производитель не тестировал эти петли на предмет номинального веса. При использовании этих петель вам нужно будет руководствоваться здравым смыслом.

Q

Тони • 19.07.2018, 13:42:39
Для ясности: для французских дверей вам понадобятся два комплекта этой фурнитуры, верно? Кроме того, я хочу быть уверенным, что смогу использовать дверь толщиной 1-3 / 8 дюйма?

А

20. 07.2018, 9:08:20

Привет, Тони! Если вы планируете открыть обе двери с помощью сенсорной защелки, да. Он может работать с дверью такой толщины, просто рекомендуется следовать инструкциям и убедиться, что у вас есть зазор между сенсорной защелкой и дверью, которую нужно нажать, чтобы защелкнуть / отпереть.

Q

Уэйн Джонстон • 22.10.2018, 9:24:33
какие петли лучше всего использовать с защелкой? также дверь будет около 40 фунтов.

А

22.10.2018, 12:21:45

Петли Soss или Tectus — ваши лучшие невидимые петли для полноразмерных дверей Wayne. Глянь сюда;

https://www.hardwaresource.com/soss-medium-duty-concealed-hinges.html

https://www.hardwaresource.com/tectus-te-340-for-1-3-4-thick-doors.html

4 Преимущества открытия защелки нажатием

| Советы по мебели

Шкафы и шкафы без ручек — это тенденция дизайна интерьера, которая вернулась в моду в последние несколько лет, впервые начавшись в 1970-х годах. Благодаря инновационному принципу открывания защелок, они создают цельный и современный вид и могут использоваться для любой открытой и закрытой мебели в доме. Если вы подумываете о замене фурнитуры шкафа на защелку, открывающуюся при нажатии, прочтите здесь 4 преимущества фурнитуры мебели:

  1. Ультра-гладкий, современный вид

Людям нравится внешний вид без ручки мебель, особенно кухня без ручки, за счет ровной гладкой поверхности, оставшейся от отсутствия ручки.Шкафы выглядят гладкими, линейными и чистыми, а внешний вид неподвластен времени — поэтому не нужно беспокоиться, если они выйдут из моды. Нажмите, чтобы открыть защелки, чтобы создать элегантный вид, который усиливает рост дизайна «меньше — лучше».

  1. Их легче установить и использовать

Нажмите, чтобы открыть защелки, и сделайте то, что написано на банке. Нет необходимости делать отверстия в шкафах для ввинчивания ручек или ручек, что позволяет вам легко менять цвет ваших шкафов, когда и когда, без замены, переоборудования или поиска подходящих ручек. K PUSH push open to lock в SCF Hardware — это новейшая система автоматического открывания, которая работает вместе с петлями с обратной и противоположной пружинами. он также доступен в двух версиях, поэтому может работать со множеством шкафов с разным навесом.

  1. Они мощные и эффективные

Смысл ручки в том, чтобы иметь возможность открывать и закрывать дверцу шкафа, и нажимать, чтобы открыть защелки, делать именно это, но лучше! Магнитная защелка K PUSH имеет специальный внутренний механизм, который обеспечивает бесшумное, но очень эффективное использование на протяжении длительного времени, что делает его идеальным для всех типов дверей.Это позволяет пользователю просто слегка толкнуть дверь, и она откроется, затем задвиньте дверь на место, и магнитная защелка удерживает ее в закрытом состоянии.

  1. Они занимают меньше места

В небольших помещениях и на кухнях лучше открывать защелки, особенно для шкафов ниже уровня талии. Здесь нет ничего, на что можно случайно зацепиться за одежду или за что бы врезаться детям. Просто прикоснитесь к нему рукой или ногой, и они откроются.

Если вы хотите добавить защелки для открывания дверей на кухню, выберите нашу защелку K PUSH, чтобы открыть защелку с магнитом или буфером, в зависимости от петель.Мы также поставляем другую фурнитуру для шкафов — просмотрите наш онлайн-каталог или позвоните нам по телефону 0800 298 7141.

3 невидимых фурнитуры кухонного шкафа для минимализма

Поддержание порядка на кухне не должно полностью зависеть от вашей способности убираться — минималистский наклон к дизайну помещения обеспечит меньший визуальный беспорядок еще до того, как вы начнете готовить. Например, когда дело доходит до выбора оборудования для кухонного шкафа, вы можете выбрать более «аккуратный» вариант. Ручки и длинные ручки хороши, но в них нет необходимости; без них может обойтись даже традиционная кухня! Невидимая фурнитура кухонного шкафа действительно существует — эврика! — Итак, мы собрали три наших любимых высокофункциональных варианта.

Совершенно невидимый

Защелки с защелкой

Защелка с защелкой, установленная внутри шкафов, представляет собой механическое (или магнитное) устройство, которое позволяет вам просто нажать на дверцу шкафа и открыть ее с помощью пружины. Никакого оборудования вообще не видно, и оно будет работать практически с любыми шкафами.

На кухне в Нью-Йорке, спроектированной Desai / Chia Architects, верхние шкафы оснащены дверцами Häfele, изготовленными на заказ из анодированного алюминия и акрила. Нажимные защелки могут быть установлены прямо внутри таких дверей.

Joshua McHugh

Защелки, прикрепленные к внутренней стенке шкафа, невидимы снаружи. (7 долларов, ikea.com)

Практически невидимый

Встроенные ручки

Шкафы со встроенными ручками будут иметь скошенный внутрь край, чтобы пальцы могли обхватывать его с одной стороны, позволяя открыть дверь на себя. Пространство, созданное этим дизайном, будет выглядеть как чистый, утопленный зазор между каждым шкафом или ящиком, который вы
можно акцентировать краской или металлической полосой, если хотите — вдоль верхнего края любого ящика под прилавком, а также вдоль бокового или нижнего края верхних шкафов.

Шкафы из почерневшего дуба с металлической щеткой, со встроенными ручками и столешницы из черного гранита Зимбабве делают акцент на кухне Atelier AM в Аспене, штат Колорадо.

Питер Эстерсон

Едва заметный

Скрытые защелки

Лучше всего подходят для ящиков и шкафов под столешницей. Скрытые защелки прикреплены к верхнему краю каждой дверцы, так что наружу выступает лишь полоска — некоторые из них более невидимы, а другие называются «тяги за край» очень, очень минималистичны, но и то, и другое легко схватить кончиками пальцев и потянуть.

Промышленные светильники и столешницы из голубого камня дополняют мебель из белого дуба на кухне Манхэттена; скрытые уловки — Э. Р. Батлер.

Фото: Мигель Флорес-Вианна

Некоторые краевые ленты, такие как матовые от Rejuvenation, слегка видны за край корпуса, в то время как другие даже более минималистичны. (18 долларов, rejuvenation.com)

Нажмите кнопку выхода | The Ultimate Guide от Kisi

Сегодня предприятия часто применяют меры безопасности, чтобы не допустить проникновения посторонних лиц в здание или зону ограниченного доступа.Для этого на дверях, выходах и воротах устанавливаются системы контроля доступа. Это гарантирует, что доступ в здание будет предоставлен только уполномоченным лицам. В то же время кто-то внутри здания захочет выйти. Однако для выхода из здания не требуется сложного оборудования. Для отпирания двери потребуется только простое устройство. Часто выбирают кнопку «нажать для выхода».

Что такое кнопка выхода?

Кнопки «нажать для выхода» являются неотъемлемой частью приложений контроля доступа.Это подпружиненная кнопка, которая часто устанавливается на пластине из нержавеющей стали. Кнопка бывает разных стилей. Это может быть простая или большая кнопка, зеленая или кнопка с подсветкой светодиодами. Кнопка выхода используется для «запроса на выход» устройствам в системе контроля доступа, которые используются на дверях, выходах, воротах, автоматическом управлении и т. Д.

Когда следует устанавливать кнопку «Push to Exit»?

Одним из преимуществ кнопки выхода является ее универсальность.Кнопки выхода подходят для использования в системах электронного запирания, которые должны обеспечивать возможность свободного выхода на двери. Кнопку выхода можно использовать на противопожарных дверях, воротах или в любом другом месте, где можно установить систему контроля доступа. Его можно использовать в качестве выходных устройств в жилых, коммерческих и промышленных зданиях.

В некоторых случаях кнопки «нажать для выхода» могут использоваться, когда панель управления доступом не может открыть дверь. Его можно использовать, когда дверная ручка не подходит, или пользователь не может использовать ручку физически.Однако кнопка должна удерживать достаточно мощности, чтобы дверь открывалась свободно.

Как работает кнопка выхода?

Кнопка «нажать для выхода» подключена к приложению контроля доступа, которое управляет запорным механизмом двери с помощью проводов. Любой человек, которому нужно выйти из здания или пройти через дверь, просто должен нажать или нажать кнопку.

При нажатии на мгновение освобождает отказоустойчивый или отказоустойчивый замок двери.Кнопка выхода подает питание на магнитный замок. При этом дверь автоматически открывается и позволяет свободный выход. Замок сработает, и дверь откроется по мере необходимости.


Кнопки для выхода в основном бывают двух типов:

1. Обычные настенные кнопки для выхода

2. Датчики движения для срабатывания двери для разблокировки

Существуют также устройства экстренного выхода, такие как нажатие для выхода бары. Вот краткое видео о том, как работают кнопки «нажать для выхода»:

Для защиты дверей, которые нельзя открыть обычным замком или засовом, можно использовать один из датчиков нажатия или движения. Это означает, что мы говорим о замках, которые заблокированы постоянно, и вы можете выйти, только если вы активируете датчик выхода или нажмете кнопку выхода. Крупнейшим производителем является компания Seco-Larm, выпускающая кнопки выхода под торговой маркой Enforcer.

Вот более подробная информация о кнопках «нажать для выхода», а также наше мнение и рейтинг:

Нажмите для выхода (или нажмите, чтобы отпустить) кнопку

Вы видели это внутри многих офисов, потому что нажатие для выхода кнопка в основном подсвечивается, поэтому люди находят ее в экстренных случаях.

Мнение Киси : Кнопки «нажать для выхода» будут использоваться довольно часто. Вложения в хорошую модель окупаются, но держитесь подальше от «сенсорных кнопок» для выхода, вам нужно что-то, что работает очень быстро и надежно. Если людям придется придумать, как выбраться, это будет неприятно.

Руководство по установке

Датчики движения могут выполнять функцию нажатия кнопок для выхода. Они монтируются прямо над дверью с внутренней стороны дверной коробки. Благодаря своему датчику движения они могут запускать движение и, таким образом, открывать дверь, когда вы подходите к двери, чтобы выйти из помещения.

Мнение Киси : Настоятельно рекомендую датчики движения для больших офисов. Вы же не хотите нажимать кнопку, чтобы выйти из офиса на целый день.

Получите современный доступ к своему офису

Узнайте, как мы обеспечиваем безопасный доступ сотням компаний.

Как подключить кнопку запроса на выход в автономной установке Kisi

При установке Kisi в качестве автономного продукта на отказоустойчивый замок важно понимать, как подключить необходимые компоненты, не относящиеся к Kisi, к настраивать.В этом руководстве конкретно объясняется подключение кнопки запроса на выход (REX).

Примечание. Кнопка REX в основном используется в автономных установках Kisi на отказоустойчивом замке. Нет необходимости устанавливать REX для отказоустойчивых блокировок, потому что у вас всегда должен быть свободный выход через lockset.

Вот вопросы, которые вам следует задать при установке кнопки REX:

Откуда вы получаете питание?

Во время установки у вас может быть несколько вариантов источника питания.Мы обсудим следующие основные варианты: 1) внешний источник питания и 2) выходы питания контроллера Kisi Pro.

Kisi рекомендует всегда запитывать вспомогательные компоненты от внешнего источника питания. Внешний источник питания с большей вероятностью обеспечит силу тока, необходимую для питания этих компонентов. Напоминаем, что если вы потянете через контроллер Kisi более 4 А, плата замкнется накоротко и станет бесполезной.

Если вы находитесь в ситуации, когда у вас нет источника питания под рукой и вам нужно запитать небольшое количество вспомогательных компонентов, вы можете выбрать использование выходов питания, расположенных на контроллере Kisi.

Как вы соединяете кнопку REX с остальной частью вашей схемы?

Типичная кнопка REX имеет 5 проводов (+, -, COM, NO, NC), хотя для нормальной работы необходимо только 4. Два провода (+, -) будут питать светодиод на кнопке, а два провода (C-NC или C-NO) будут служить сигнальными проводами, которые подключаются к остальным компонентам вашей установки (замок, Kisi, другие вспомогательные детали) .

Примечание: + и — иногда могут быть обозначены как LED + и LED-, но по сути это одно и то же.

Если вы не совсем знакомы с установкой кнопок REX, Kisi настоятельно рекомендует выполнять подключения по одной паре за раз. Самый простой порядок подключения следующий:

Подключите и включите светодиод на кнопке REX

Подключите + и — на кнопке REX, чтобы включить светодиод с помощью источника питания 12/24 В. Когда вы подключаете блок питания, вы должны увидеть, как загорится светодиодный индикатор кнопки. Если кнопка не загорается, возможно, вам придется соблюдать полярность светодиода.Поменяйте местами провода на клеммах кнопки и снова подключите кнопку для проверки.

Подключите сигнальные провода цепи к общему (COM) и нормально замкнутому (NC).

Если вы подключаете безопасный замок, вы должны поддерживать замкнутую (последовательную) цепь для постоянного питания вашего замка. Подключите COM-порт на REX к положительному проводу источника питания. Из порта NC на вашем REX подключитесь к COM следующего аппаратного компонента в цепи. Это может быть датчик движения, маглок или киси.

Чтобы проверить это соединение, вам необходимо подключить кнопку к источнику питания.

Подключите и включите саму кнопку REX (отдельно от светодиода на шаге 1)

Это соединение будет обеспечивать питание вашей кнопки REX. Подключите отрицательный вывод кнопки REX к отрицательному выводу источника питания. Затем подключите положительный вывод кнопки REX к положительному проводу источника питания.

Когда вы снова подключите блок питания, у вас должен загореться индикатор кнопки.Пока вы завершили оставшуюся часть цепи, при нажатии кнопки она должна размыкать цепь и разблокировать дверной замок.

Ниже приведена базовая схема, показывающая, как должна выглядеть вся ваша схема подключения:

Если кнопка не открывает дверь

Сбой в цепи управления препятствует отключению питания от замка. Это может быть короткое замыкание в цепи передачи энергии или какое-либо другое неисправное устройство в цепи.

Чтобы определить проблему, вы должны протестировать каждый вариант, чтобы разомкнуть цепь.В большинстве случаев это будет клавиатура, кнопка выхода, датчик движения и Kisi. Если вы можете разомкнуть цепь с другими компонентами, вы можете сузить проблему.

Предполагая, что проблема существует с кнопкой REX, вам следует дважды проверить все свои соединения. Убедитесь, что вы соблюдаете полярность при подключении питания и убедитесь, что сигнальные провода подключены к правильным клеммам (NC и COM). Если проблема не устранена, возможно, кнопка REX повреждена, и вам следует подумать об установке новой кнопки.


Как выбрать правильную кнопку выхода для вашей системы контроля доступа

Кроме того, важно выбрать идеальную кнопку выхода для вашей системы контроля доступа. Однако правильная кнопка выхода для вашего приложения контроля доступа будет зависеть от вашей существующей системы запирания дверей. Доступные кнопки выхода включают:

  • НЗ цепи — нормально замкнутые цепи
  • НЗ цепи — нормально разомкнутые цепи
  • Опция COM

НЗ прерывает поток мощности, когда кнопка выхода нажата, пока N / O позволяет току течь при нажатии кнопки.Опция COM может работать как для замкнутых, так и для открытых цепей. Убедитесь, что вы используете правую кнопку для выхода, которая совместима с вашей системой контроля доступа.

Дверная ручка push pull | designboom.com

Собственные слова дизайнера:

идея:

Первоначальная идея двухтактной дверной ручки состоит в том, чтобы облегчить открытие двери, просто установив двухтактную дверную ручку, без какого-либо вмешательства в дверь, замок или косяк. установка проста, как и у классической ручки.Классическое открытие двери происходит путем нажатия на ручку, а затем либо вытягивания, либо отталкивания двери. Двухтактная дверная ручка не требует вертикального давления на ручку, так как оно заменяется движением ручки в направлении открывания двери, благодаря чему открывание происходит более плавно и комфортно. процедура такая же, когда мы закрываем дверь. ручка тянется или толкается в направлении движения двери, поэтому дверь закрывается. это особенно полезно, когда наши руки не свободны (если мы несем различные предметы, толкаем инвалидную коляску или кровать, или мы ограничены инвалидностью).уже достаточно прислониться телом к ​​ручке и толкнуть дверь. также можно было бы использовать эту концепцию в противопожарных дверях, где дверная ручка «толкай-толкай» могла бы заменить специальное оборудование, которое позволяет открывать дверь толканием. Также важно, чтобы дверная ручка push-pull сохраняла функцию классической ручки при вертикальном движении.

конструкция, функция:

ручка состоит из двух частей: внутренней, технической части, которая помещается в стержень дверной ручки, и держателя, который может иметь множество различных форм.Ручка классически устанавливается на дверь, без каких-либо дополнительных вмешательств в дверь или замок. Механизм, обеспечивающий новаторское действие, прочен и собран из небольшого количества деталей. он состоит из центральной вращающейся оси, кубической рамы для установки других компонентов, двух рычагов для запуска вращения оси и внешнего кожуха. Двухтактная дверная ручка работает путем толкания или тяги ручки, которая активирует индивидуальный рычаг и запускает вращение оси. это открывает замок.пружина замка возвращает ручку в исходное положение.

конструкция:

ручка разделена на две части: механизм открывания, встроенный в стержень дверной ручки, и держатель. Концепция ручки push-pull позволяет использовать ручки разных типов, что упрощает использование в различных помещениях. форма рукоятки соответствует ее применению и техническим требованиям. Представленный дизайн минималистичен, прочен и прост в изготовлении.

за счет своей прочности скрывает хорошо продуманную эргономику, обеспечивает хорошее положение руки при всех трех возможных манипуляциях с дверной ручкой push-pull: прижимать, тянуть к себе и отталкивать.

объяснение видео

render

render

render

render

render

Какие типы механизма дверного замка с нажимной штангой доступны?

Противопожарная дверь должна быть быстрой и простой, чтобы любой мог ее найти и открыть.Чтобы быть идеальным для быстрого использования, у них обычно есть что-то, что открывает дверь при нажатии.

Противопожарные двери должны открываться наружу, что означает, что они движутся по направлению движения и не замедляют людей.

Двери служат для самых разных целей.

Вот почему существует два разных типа дверных запорных механизмов с нажимной штангой и множество ручек для управления ими. Это означает, что у вас не должно возникнуть проблем с поиском того, который будет соответствовать потребностям вашей противопожарной двери.

Трудно найти подходящий вариант, поскольку вы пытаетесь обезопасить свое здание, сохраняя при этом пожарную безопасность. Чем больше точек соприкосновения механизма с рамой, тем надежнее будет ваша дверь.

Имея это в виду, в идеале вы должны были бы использовать многоточечную защелку или затвор для внешней двери, тогда как для внутренней двери вам понадобится только одна, поэтому подойдет единственный механизм защелки.

Работает аналогично стандартной дверной защелке, поэтому при нажатии на ручку защелка открывается и открывает дверь.

Это может быть одна защелка в центре двери или три защелки, включая одну вверху и внизу.

Это когда у вас есть длинный засов, идущий вверх по стороне двери, который фиксируется вверху и внизу двери.

Они работают, втягивая засовы, когда кто-то толкает штангу, что означает, что дверь откроется. А поскольку двери бывают разных размеров, вы можете обрезать болты, чтобы они подходили к вашей двери.

После того, как вы определились, как лучше всего защитить дверь, вам нужно выбрать лучший тип ручки для вас.

Их конструкция позволяет пользоваться ими в таких местах, как магазины, рестораны, школы и больницы. Это означает, что люди, незнакомые со зданием, смогут быстро выйти.

Отчасти потому, что их можно мгновенно распознать как пожарный выход. Не только это, но и из-за того, что они просты в использовании, кто-то в панике все еще может ими управлять.

Они эффективны, когда большое количество людей пытается уйти одновременно.

И, как и болты, их можно обрезать по ширине двери, на которую вы их устанавливаете.

Сенсорная панель работает аналогичным образом и выглядит примерно так же. Вместо того, чтобы нажимать на планку, в этом случае она работает как гигантская кнопка.

Они также могут работать как на защелке, так и на ригельном механизме.

Таким образом, при нажатии он открывает дверь электронным способом, в отличие от механической системы.

Система толкателей более незаметна, чем перекладина через дверь.

Это делает дверь менее подходящей для использования в общественных местах и ​​больше подходит для таких мест, как склады. Поскольку они не так очевидны, их следует использовать в тех местах, где персонал знаком с планировкой и менее подвержен панике.

Они подходят для внешней стороны любой противопожарной двери, независимо от того, какой тип механизма дверного замка с нажимной штангой вы используете. Это обеспечит вам доступ через двери, оборудованные оборудованием для аварийного или аварийного выхода.

Безопасность вашего дома по-прежнему поддерживается, так как дверь можно открыть снаружи только ключом.

Доступны либо с ручкой, либо с выдвижной ручкой.

Что бы вы ни выбрали, они должны работать с конфигурациями с двойной дверью, а ригель / защелку легко изменить на левую или правую. После того, как вы установили механизм и ручки дверного замка с нажимной штангой, вам необходимо убедиться, что у вас видны правильные вывески.

Толкатели и нажимные подушки имеют разные знаки, которые говорят пользователю, как управлять дверью в аварийной ситуации.

Вам также необходимо следить за тем, чтобы они оставались в стороне, чтобы люди могли быстро и безопасно выйти, и вам также следует регулярно проверять, находятся ли двери в рабочем состоянии.

Щелкните здесь, чтобы увидеть весь наш ассортимент толкателей и болтов.

Связанные

Механизм дверной защелки push-pull с блокировкой

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Данное изобретение относится к усовершенствованному механизму дверной защелки для дверной ручки двухтактного типа и, в частности, к усовершенствованной конструкции замка для дверного защелкивающего механизма, имеющего функцию блокировки.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Известные механизмы дверной защелки включают традиционный поворотный тип, когда дверная ручка поворачивается для разблокировки защелки, и так называемые двухтактные типы, в которых дверная ручка либо нажимается, либо тянется для втягивания дверной ручки. защелка болта.Механизмы дверной защелки двухтактного типа особенно подходят для использования в условиях интенсивного движения или в санитарных условиях, таких как общественные туалеты, больницы, клиники и т.п., где желательно открывать защелку защелки без использования рук.

Хорошо известно, что различные инфекционные заболевания передаются через контакт с загрязненной поверхностью, такой как дверная ручка или аналогичная часто контактирующая поверхность. Таким образом, было бы особенно выгодно иметь возможность открывать дверь после мытья рук без необходимости использовать руки, потому что прикосновение к дверной ручке частично сводит на нет положительный эффект мытья рук.Спрос на такое устройство особенно велик в учреждениях, открытых для широкой публики, например, в коммерческих или институциональных условиях.

В частности, в больницах, клиниках, реабилитационных центрах, домах престарелых и подобных учреждениях также желательно оборудовать такой механизм дверной защелки встроенным запирающим механизмом, включая блокировку блокировки. Примечательно, что желательно смягчить стремление к уединению несколько противоречивой необходимостью предоставить доступ пассажиру в случае возникновения чрезвычайной ситуации. Таким образом, что действительно требуется, так это блокировка, которая предотвращает случайное вторжение, в то же время облегчая разумную легкость отмены блокировки в случае чрезвычайной ситуации.

Один такой механизм дверной защелки раскрыт в патенте США No. № 5,403,047, патент на который включен сюда в качестве ссылки. В патенте ‘047 запирание достигается путем вмешательства в действие дверной ручки. Однако механизм дверной защелки, раскрытый в патенте ‘047, имеет несколько недостатков. Один из недостатков связан со сложностью механизма запирания двери и большим количеством необходимых деталей.

Соответственно, первая цель настоящего изобретения состоит в том, чтобы предоставить улучшенный двухтактный защелочный механизм, включающий в себя защелкивающийся механизм и блокирующий переключатель, который использует относительно простую конструкцию.

Вторая цель изобретения состоит в том, чтобы предоставить улучшенный двухтактный защелкивающийся механизм, который обеспечивает более прочную конструкцию.

Третьей целью изобретения является создание улучшенного двухтактного защелкивающегося механизма, имеющего составные части, сконфигурированные для облегчения взаимозаменяемости.

Четвертая цель изобретения состоит в том, чтобы предоставить улучшенный двухтактный защелочный механизм, включающий в себя ручку замка, сконфигурированную для размещения либо на внутренней, либо на внешней стороне двери, путем простого перестановки крышек защелок.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Вышеупомянутые задачи достигаются или превышаются с помощью настоящего двухтактного дверного защелкивающего механизма, имеющего функцию блокировки блокировки. Одна особенность изобретения относится к использованию простого кулачкового фиксатора, который упрощает сборку, а также является относительно долговечным.Кроме того, конструкция механизма защелки двери по настоящему изобретению исключает необходимость в отдельном запирающего засова, поскольку конфиденциальность поддерживается за счет предотвращения непреднамеренного приведения в действие защелки.

В частности, настоящее изобретение обеспечивает механизм защелки дверной защелки для бокового отпирания выдвижной защелки в сборе засова защелки, механизм защелки, включающий в себя первую дверную ручку, предусмотренную на внутренней стороне двери, и вторую дверную ручку. предусмотрен на внешней стороне двери.Первая дверная ручка воздействует на поворотный первый кулачок. Первый кулачок имеет запорный выступ, штифт, сконфигурированный для зацепления с участком зацепления первой дверной ручки, и участок зацепления узла защелки, функционально соединенный с узлом защелки.

Аналогичным образом вторая дверная ручка воздействует на второй поворотный кулачок. Второй кулачок имеет штифт, сконфигурированный для зацепления с частью зацепления второй дверной ручки, и часть зацепления узла защелки, функционально соединенная с узлом защелки.

Предусмотрены первый и второй фиксирующие элементы, каждый из которых выполнен с возможностью вращения между заблокированным и разблокированным положениями, где в заблокированном положении первый фиксирующий элемент поворачивается для зацепления с фиксирующим выступом первого кулачка. Стопорная муфта функционально соединяет первый стопорный элемент и второй стопорный элемент, так что вращательное движение одного из первого и второго стопорных элементов вызывает вращательное движение другого из первого и второго стопорных элементов.

Ручка замка предусмотрена на внутренней стороне двери, ручка замка функционально соединена с первым элементом замка и облегчает переключение первого и второго элементов замка между заблокированным и разблокированным положениями.Ручка блокировки предусмотрена на внешней стороне двери и функционально соединена со вторым запорным элементом, который, в свою очередь, функционально соединен с первым запорным элементом. Примечательно, что переключение ручки блокировки переключает первый и второй фиксирующие элементы между заблокированным и разблокированным положениями.

Вращение фиксирующей ручки в заблокированное положение вызывает поворот первого фиксирующего элемента в зацепление с фиксирующим выступом (первого кулачка) и предотвращает вращение первого и второго кулачков. Соответственно, поворот либо фиксирующей ручки, либо ручки блокировки в разблокированное положение вызывает вращение первого фиксирующего элемента из зацепления с фиксирующим выступом и позволяет вращение первого и второго кулачков, тем самым вызывая втягивание фиксирующего болта в сборе. болт.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1A представляет собой вид сбоку механизма защелки дверной защелки в соответствии с настоящим изобретением с частями, вырезанными для ясности;

РИС.1B и 1C — частичные изображения в разобранном виде механизма защелки двери, изображенного на фиг. 1А;

РИС. 2 — фрагментарный вид спереди настоящего фиксирующего механизма;

РИС. 3 — фрагментарный вид спереди другой части настоящего защелкивающегося механизма;

РИС. 4A и 4B — виды вилкообразного элемента согласно настоящему изобретению.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ

Обратимся теперь к фиг. На фиг.1A-1C предпочтительный вариант осуществления настоящего механизма защелки дверной защелки обычно обозначен цифрой 10.Как показано на фиг. 1A-1C, механизм 10 включает в себя первую дверную ручку 12, предусмотренную на внутренней стороне I двери 13, и вторую дверную ручку 14, предусмотренную на внешней стороне E двери. Первая дверная ручка 12 снабжена зацепляющейся частью 16, а вторая дверная ручка 14 снабжена зацепной частью 18.

Каждая зацепляющая часть 16, 18 сконфигурирована для зацепления с соответствующим поворотным кулачком 20, 22. В частности, Участок 16 зацепления выполнен с возможностью зацепления со штифтом 24 на кулачке 20, а участок 18 зацепления выполнен с возможностью зацепления со штифтом 26 на кулачке 22.Как показано на фиг. 2, кулачок 20 снабжен по меньшей мере одним, а предпочтительно парой стопорных выступов 28 и частью 30 зацепления узла защелки, которая функционально соединена с обычным смещенным пружиной сборкой защелкивания (не показан). Как показано на фиг. 3, кулачок 22 также снабжен частью 34 зацепления с фиксирующим засовом, которая функционально соединена с обычным фиксирующим засовом в сборе. Сборка защелки и задвижки не является частью изобретения и подробно описана в U.С. Пат. № 5,403,047, включенный в качестве ссылки.

Согласно предпочтительному варианту осуществления кулачок 20 и кулачок 22 взаимозаменяемы. Однако, как станет очевидно позже, кулачок 22 не обязательно должен иметь стопорный выступ 28.

Снова обратимся к фиг. 1A-1C вал 36 соединяет кулачки 20 и 22. Примечательно, что соответствующие концы вала 36 частично входят в соответствующие части 30, 34 зацепления узла защелки. вала вызывает втягивание фиксирующего болта.Предпочтительно, концы вала 36 имеют шпонку для предотвращения относительного перемещения между частями 30, 34 зацепления узла защелки, и валом 36, так что вращение одного из кулачков 20, 22 вызывает вращение другого кулачка 20, 22. Согласно предпочтительному варианту осуществления части 30, 34 зацепления защелки имеют квадратное отверстие, а концы вала 36 сконфигурированы так, чтобы иметь аналогичное поперечное сечение, чтобы обеспечить плотную посадку. Однако рядовой специалист в данной области техники поймет, что соединение между валом 36 и соответствующими кулачками 20, 22 может быть выполнено с использованием других многоугольных конфигураций, пары болтов или других известных конфигураций соединения.

Хотя на фиг. 1A-1C, для ясности, каждая из ручек 12, 14 снабжена смещающим механизмом, таким как пружина и т.п., для смещения соответствующих дверных ручек в закрытом положении. Таким образом, один смещающий механизм отталкивает ручку 12 от двери 13, а другой смещающий механизм подталкивает ручку 14 к двери 13. Аналогичным образом, сборка защелкивающейся защелки включает в себя смещающий механизм, который подталкивает защелку к выдвинутому положению.

Снова обратимся к фиг.1A, вращательное усилие передается на кулачки 20, 22 посредством приведения в действие соответствующих дверных ручек 12, 14. В предпочтительном варианте осуществления дверная ручка 12 является ручкой нажимного типа, а дверная ручка 14 является ручкой тянущего типа, однако предполагается, что эта ориентация может быть обратной в зависимости от приложения. Нажатие дверной ручки 12 по направлению к двери 13 заставляет ручку поворачиваться вокруг оси вращения 37 в направлении стрелок 12а, так что зацепляющая часть 16 перемещается вверх в направлении зацепления со штифтом 24, тем самым заставляя кулачок 20 вращать по часовой стрелке.Вращательное движение кулачка 20 передается через вал 34 на узел 32 защелки, и заставляет элемент 33 защелки втягиваться, тем самым разблокируя дверь.

Дверная ручка 14 сконфигурирована как ручка тянущего типа, так что оттягивание дверной ручки 14 от двери 13 заставляет ручку поворачиваться вокруг оси 37 поворота в направлении стрелок 14а, так что участок 18 зацепления перемещается вниз в зацепление со штифтом 26, тем самым заставляя кулачок 22 вращаться против часовой стрелки.Вращательное движение кулачка 22 передается через вал 36 на узел 32 защелки, и заставляет элемент 33 защелки втягиваться, тем самым отпирая дверь.

Каждая из дверных ручек 12, 14, изображенных на фиг. 1 имеет горизонтальную ось 37 вращения. Однако специалисту в данной области техники будет понятно, что ось вращения дверной ручки может легко поворачиваться на 90 ° для обеспечения вертикальной оси вращения.

Для обеспечения конфиденциальности настоящего изобретения используется запорный элемент 38 для предотвращения срабатывания дверных ручек 12, 14.В частности, элемент 38 блокировки (лучше всего видно на фиг. 2) выполнен с возможностью зацепления стопорного плеча 28 кулачка 20 в заблокированном положении, предотвращая тем самым вращательное движение кулачка 20. Более конкретно, выступ 39 проходит под приблизительно Угол 120 градусов относительно продольной оси основной части корпуса запирающего элемента 38 и выполнен с возможностью зацепления запирающего плеча 28 кулачка 20 в заблокированном положении. В качестве иллюстрации на фиг. 2 показан запорный элемент 38 в заблокированном положении (сплошные линии) и в разблокированном положении (пунктирные линии).Можно видеть, что стопорный выступ 39 и кулачок 20 имеют такие размеры, что в разблокированном положении (показано пунктиром) кулачок 20 и выступ 28 вращаются без зацепления с выступом.

Как показано на фиг. 1, ручка 40 замка предусмотрена на внутренней стороне I двери 13 и функционально соединена с элементом 38 замка с помощью вилкообразного элемента 42, имеющего пару разнесенных параллельных зубцов 43 (лучше всего видно на фиг. 4A и 4B), так что вращательное движение фиксирующей ручки 40 передается через вилкообразный элемент 42 на фиксирующий элемент 38.Таким образом, элемент 38 блокировки переключаться между блокированной и разблокированной позицией, вращая ручку фиксатора 40. Более конкретно, элемент 38 замка снабжен стопорным штифтом 44, который выступает, как правило из в целом плоской поверхности элемента 38 замка и положительно зацепляется вилкообразным элементом 42.

Следует отметить, что конструкция элемента конфиденциальности настоящего изобретения является важным аспектом, который способствует прочной конструкции и простоте сборки. Примечательно, что стопорный элемент 38 предотвращает случайное расцепление защелки, воздействуя непосредственно на кулачок 20 и предотвращая его вращение.Более того, поскольку кулачок 20 связан с кулачком 22 через вал 36 узла 32 защелки, вращательное движение обоих кулачков 20, 22 блокируется блокировкой одного из кулачков 20, 22.

Другой важный аспект Настоящее изобретение представляет собой функцию отмены блокировки. Ручка блокировки 46 блокировки предусмотрена на внешней стороне Е двери 13 и функционально соединена с блокирующим элементом 48 посредством вилкообразного элемента 50, имеющего пару разнесенных параллельных зубцов 43, что лучше всего видно на фиг.4A и 4B, таким образом, что вращательное движение ручки 46 коррекции передается через вилку образного элемента 50 к элементу блокировки 48. Более конкретно, запирающий элемент 48 снабжен стопорным штифтом 52, который выступает, как правило из в целом плоской поверхности фиксирующий элемент 48 и принудительно зацепляется вилкообразным элементом 50.

Согласно предпочтительному варианту осуществления стопорные штифты 44, 52 по существу аналогичны, каждый из которых имеет в целом цилиндрическую форму.

Блокирующий элемент 48 интегрально соединен с блокирующим элементом 38 замковой муфтой 54 таким образом, что вращательное движение одного из блокирующих элементов 38, 48 приводит к вращательному движению другого блокирующего элемента 38, 48.В соответствии с одним вариантом осуществления каждый из запорных элементов 38 и 48 имеет сквозное отверстие 53, которое выполнено с возможностью зацепления с замковой муфтой 54. В частности, концы замковой муфты 54 могут иметь шпонки относительно сквозного отверстия, тем самым предотвращая относительное перемещение между замковой муфтой 54 и стопорными элементами 38, 48.

Согласно предпочтительному варианту осуществления концы замковой муфты 54 просверлены и выполнены с возможностью приема резьбовой застежки 55. В частности, застежка 55 представляет собой болт, используемый для прикрепите запорную муфту 54 к запорным элементам 38, 40 (лучше всего видно на ФИГ.1).

Работа механизма защелки дверной защелки согласно настоящему изобретению теперь будет объяснена со ссылкой на следующий пример. Предположим, для примера, что стопорный элемент 38 находится в заблокированном положении, а выступ 39 находится в зацеплении с стопорным выступом 28. См., Например, фиг. 2. Есть два различных способа переместить выступ 39 в разблокированное положение. Обычно пользователь просто поворачивает фиксирующую ручку 42, чтобы переместить выступ 39 в разблокированное положение. Если, однако, требуется аварийный доступ с внешней стороны, проушину 39 можно переместить в разблокированное положение, повернув ручку блокировки 46 (лучше всего видно на фиг.1).

Чтобы предотвратить случайное срабатывание замка, ручка 46 блокировки выполнена в виде обычного крепежного винта. Как и у обычного винта, ручка 46 блокировки имеет шлицевую головку, сконфигурированную для размещения небольшой монеты, отвертки и т.п. Таким образом, хотя для приведения в действие ручки блокировки 46 не требуется специального ключа, незаметная конструкция предотвращает случайное срабатывание замка.

Как показано на фиг. 1, фиксирующая ручка 40 прикреплена к крышке 56 с помощью удерживающего зажима 58, а элемент 42 в форме вилки прикреплен к фиксирующей ручке 40 с помощью резьбового фиксатора 60.Кроме того, как показано на фиг. 1 ручка блокировки 46 прикреплена к крышке 62 с помощью удерживающего зажима 58, а элемент 50 в форме вилки прикреплен к ручке блокировки 46 с помощью резьбового фиксатора 60. Каждая из крышек 56, 62 снабжена поперечной прорезью 61. с размерами для обеспечения возможности поворота ручек 12, 14

В варианте осуществления, показанном на фиг. 1, дверная ручка 12 сконфигурирована как ручка нажимного типа, в которой задвижка защелки втягивается, нажимая на ручку 12, а дверная ручка 14 выполнена как ручка тянущего типа, в которой задвижка защелки втягивается путем вытягивания за ручку. ручка 14.Специалист в данной области техники поймет, что направление, в котором открывается дверь 13 (внутрь, наружу), определяет, какой тип ручки 12, 14 будет установлен на внутренней или внешней поверхности двери 13. Очевидно, если дверь открывается внутрь, тогда желательно установить тянущуюся ручку 14 на внутренней стороне двери.

Кроме того, в варианте осуществления, показанном на фиг. 2, проушина 39 взаимодействует с кулачком 20 со стороны толкания двери. Однако специалисту в данной области техники будет понятно, что запорные элементы 38 и 48 можно менять местами, так что выступ 39 взаимодействует с кулачком 22 на стороне отвода двери.Кроме того, в варианте осуществления, изображенном на фиг. 1A-1C и 2, блокирующая ручка 40 предусмотрена на стороне нажатия двери, а ручка блокировки 46 предусмотрена на стороне открытия двери. Однако конструкция в соответствии с настоящим изобретением облегчает взаимозаменяемость ручек блокировки и дублирования, просто заменяя закрывающие пластины 56, 62, включая соответствующие ручки 40, 46, и соответствующие элементы 42, 50 в форме вилки.

Согласно одному усовершенствованию В соответствии с настоящим изобретением кулачок 20 и кулачок 22 являются взаимозаменяемыми, что способствует сокращению количества уникальных деталей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
