Кровать шкаф трансформер размеры: Габаритные размеры шкаф-кровати с механизмом MLA 108

Содержание

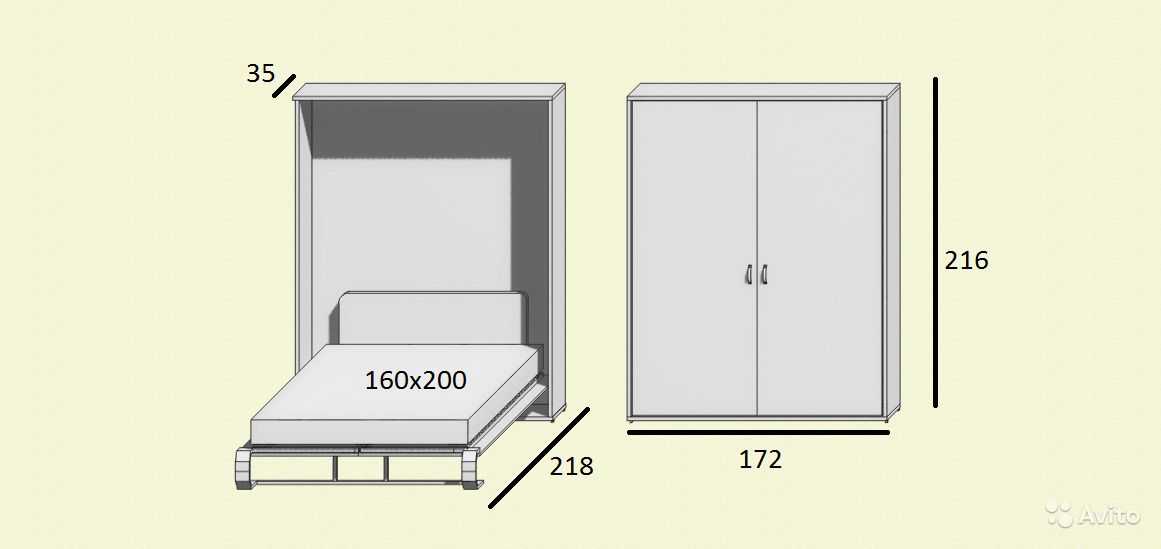

Габаритные размеры шкаф-кровати с механизмом MLA 108

Основная характеристика кровати — размер спального места. От этого размера начинаются расчеты всех остальных размеров кровати.

Стандартная линейка размеров кровати по ширине, принятая в нашей стране, — 800, 900, 1200, 1400, 1600, 1800, 2000 мм. Обычный размер по длине — 2000 мм. Некоторые производители используют дополнительные размеры — уменьшенный 1900 мм и увеличенный 2100 мм.

Схема ориентации кровати, присадка и толщина механизма, толщина материала бортов основания кровати, толщины материала деталей корпуса шкафа — это все факторы, влияющие на итоговые размеры всей конструкции и ее отдельных частей.

Глубина кровати. Когда речь идет о кровати трансформере обычно отталкиваются от глубины шкафа 450 мм. Механизм MLA 108 позволяет делать глубину шкафа от 400 мм. До недавнего времени Fratelli Gilardi производили механизм MLA 218, который позволял делать глубину 320-350 мм. К сожалению, в настоящее время этот механизм снят с производства.

Общий размер ширины основания кровати будет зависеть от толщины материала бортов. Обычно, борта изготавливают из ДСП или фанеры. Стандартные толщины — 16, 18, 20, 22, 25 мм. Для получения габаритного размера основания, к длине и ширине спального места нужно прибавить две толщины материала бортов. Например, размер основания 1400х2000 с бортами из ДСП25 будет 1450х2050 мм.

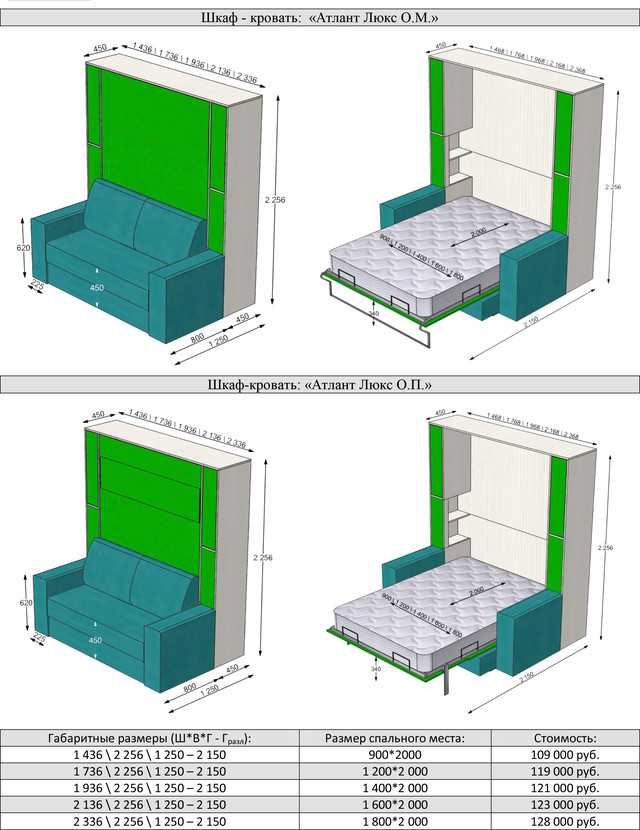

Габаритные размеры вертикальных кроватей с механизмами Gilardi MLA 108, толщиной бортов 25 мм и стандартной схемой присадки

Спальное место Основание кровати Фасад Внутренний размер шкафа
800х2000 850х2050 2105х902 2210х918
900х2000 950х2050 2105х1002 2210х1018
1200х2000 1250х2050
2105х1302
2210х1318
1400х2000 1450х2050 2105х1502 2210х1518
1600х2000 1650х2050 2105х1702 2210х1718

Внутренний размер шкафа-кровати по ширине для вертикальной кровати — суммируем габарит основания по ширине и две толщины механизма. Механизм Gilardi MLA 108 имеет толщину 34 мм с каждой стороны. Добавляем 68 мм (2*34). Для основания 1400х2000 с бортами из ДСП25 — этот размер 1518 мм.

Габаритный размер шкаф-кровати по ширине будет зависеть от толщины материала боковин шкафа. К внутреннему размеру шкафа добавляем две толщины материала. При использовании ДСП25 — этот размер 1568 мм. Для спального места шириной 1400 общий габарит равен 1568 мм.

Расчеты ширины для других размеров спального места производятся аналогично. К ширине спального места (это ширина матраса и ортопедической решетки) добавляем 168 мм.

Внутренний размер шкафа по высоте зависит от схемы присадки механизма и толщины материала деталей основания. Для вертикальных кроватей и основания, изготовленного из ДСП 25, этот размер равен 2210мм.

Габаритный размер вертикальной кровати по высоте равен внутреннему размеру по высоте, плюс толщина верхней панели корпуса шкафа (крыши) — 2226 мм.

Шкаф кровать трансформер, разновидности, составные элементы

Многие семьи вынуждены ютиться в маленьких квартирках, где сложно разместить всю необходимую мебель, не загромождая при этом пространство. В таких случаях шкаф-кровать трансформер – грамотное решение для обустройства места для сна и хранения спальных принадлежностей. Подобная конструкция дает возможность освободить пространство и зонировать помещение. Производители даже предлагают модели 3 в 1, которые трансформируются не только в шкаф или кровать, но еще превращаются в стол, что хорошо для детской.

Содержание

  1. Что собой представляет
  2. Разновидности
  3. Особенности элементов
  4. Фасады
  5. Механизмы трансформации
  6. Спальное ложе
  7. Критерии выбора
  8. Правила установки
  9. Видео
  10. ФОТО

Что собой представляет

Трансформирующаяся кровать со шкафом – это спальная мебель с подъемным механизмом. Складываясь, конструкция становится бутафорским шифоньером, который занимает минимум места и не бросается в глаза. Сэкономленное пространство найдет применение для активных игр детей, проведения семейного досуга, занятий спортом или работы за компьютером. Чтобы разложить постель, нужно просто потянуть за ручки – свободное место моментально превратится в уютное спальное ложе.

Оптимально подходит компактная шкаф-кровать трансформер для малогабаритной квартиры, но ее выбирают и для более просторных помещений. Преимущества этой мебели очевидны:

  • экономия полезного пространства;
  • многофункциональность – на нескольких квадратных метрах можно обустроить спальное место и систему хранения, а шкаф-кровать трансформер со столом для подростка – это еще и полноценный рабочий уголок;
  • оригинальный дизайн – сложенная конструкция имитирует фасад шкафа, дополняя интерьер;
  • матрас и постельное белье прочно удерживаются на ремнях, поэтому не нужно перестилать их каждый вечер;
  • простота эксплуатации и трансформации – чтобы разложить шкаф-кровать, достаточно потянуть за ручки;
  • возможность установки как односпального, так и двуспального модуля, а также двухъярусного – для детской.

Еще удобнее в использовании кровать, скрытая в шкафу, которая раскладывается пультом. Часто такие модели имеют также встроенную подсветку.

Разновидности

Кровати-трансформеры бывают односпальными, полуторными, двуспальными. Размеры спального места составляют в ширину от 75 до 180 см, а в длину – от 190 до 220 см. В зависимости от крепления к основе различают шкаф-кровать горизонтального типа и вертикального. Первая крепится на шкаф длинной стороной, бывает односпальной и полуторной. Когда она собрана, над ней хватает места под полки. Вертикальная шкаф-кровать трансформер крепится к основе короткой стороной, а при складывании убирается на всю свою длину, поэтому в помещении с низкими потолками ее не установить. По бокам освобождается место, можно разграничить обе стороны на области хранения. Шкаф-кровать трансформер односпальная с вертикальным крепежом встречается редко, только если присутствует дополнительный выдвижной столик. Обычно такие конструкции двуспальные.

Специально для детей производители предлагают несколько решений:

  1. Шкаф-купе трансформер с кроватью и столом – модель 3 в 1, пользующаяся большой популярностью. Это выгодное решение для очень маленьких помещений. Стол в такой конструкции обычно внизу, а постель – над ним.
  2. Двухъярусная кровать-шкаф – оптимальна для комнаты двоих детей. Верхний этаж не трансформируется, зато нижний в собранном виде становится столом.
  3. Кроватка-трансформер для новорожденного – может превращаться в пеленальный столик (путем перемещения колыбели наверх), большой манеж или детский диван.

Размеры шкафа-кровати зависят от возраста ребенка. Для новорожденных выпускают кроватки длиной 120 или 125 см, шириной 60 или 65 см. Для детей младшего школьного возраста – 150 х 70 и 160 х 70 см, для подростков – 190 х 120 см.

Отдельная разновидность – угловой шкаф-кровать. Это эргономичный вариант, позволяющий задействовать неиспользуемый угол комнаты под мебель и освободить больше места. Максимальную экономию пространства обеспечивают шкафы-купе с кроватью. В них по бокам от секции со спальным ложем располагаются полочки, стеллажи, где можно хранить разные предметы.



Особенности элементов

Шкаф-кровать трансформер – сложная конструкция, состоящая из многих элементов. Главный фактор, влияющий на надежность и удобство использования изделия, – это механизм трансформации. Также подобная мебель различается материалами, дизайном фасадов, размерами и другими особенностями спального ложа.

Фасады

Когда кровать убирается в шкаф, на виду остается фасад. Он бывает изготовлен из различных материалов, поэтому можно подобрать не только многофункциональную, но и подходящую к любому интерьеру мебель:

  1. ЛДСП – недорогой, простой в уходе, долговечный материал. Поверхность шкафа-кровати идеально гладкая, бывает матовой и глянцевой, самых разнообразных цветов и фактур.
  2. МДФ – материал более прочный и экологичный, чем ДСП. Фасады шкафов-кроватей покрываются акриловыми красителями, полируются или лакируются. Можно добиться разнообразных эффектов – перламутра, звездного неба и так далее.
  3. Пластик – недорогой и практичный. Он неприхотлив в уходе, не бьется при эксплуатации. Поэтому хорошим выбором для детской комнаты станет шкаф-стол-кровать с такими фасадами.
  4. Натуральное дерево – при своей дороговизне обладает весомыми преимуществами: экологичность, прочность, роскошный внешний вид.
  5. Стекло – позволяет визуально расширить пространство. Для украшения могут использоваться цветная пленка, узоры из песка.
  6. Зеркало – тоже создает иллюзию просторной комнаты. На поверхность наносится защитная пленка, поэтому даже при повреждении фасада шкафа-кровати осколки не разлетятся и никого не поранят.
  7. Кожа – материал не дешевый, но натуральный, подходящий для создания элитного интерьера.

Фасады бывают комбинированными, когда сочетаются разные материалы и фактуры.





Механизмы трансформации

Трансформироваться шкаф-кровать подъемная может газовым или пружинным механизмом, у каждого свои сильные и слабые стороны:

  1. Газовая конструкция. Плавность опускания и поднимания мебели обеспечивается газлифтами – поршнями, заполненными газом под давлением. Эти модели легче складываются, не издавая при этом шума, но чаще ломаются.
  2. Пружинный тип механизма для шкафа-кровати. Внутри находится пружина, приводящая конструкцию в движение. Такое устройство прочнее, надежнее, но стоит дороже. Главный недостаток – со временем может возникать скрип.

Часто покупатели беспокоятся, что трансформируемое изделие может внезапно сложиться или разложиться, что опасно для здоровья и жизни. Однако такие переживания беспочвенны. Фурнитура для шкафов-кроватей с подъемным механизмом включает защитный уголок для предохранения от опрокидывания. Если конструкция слишком тяжелая, можно подстраховаться и зафиксировать ее в вертикальном положении защелками или магнитами.

Пружинный механизм



Газовый механизм

Спальное ложе

Самое главное в кровати, убирающейся в шкаф, – спальное место, поэтому его нужно выбирать особо тщательно. Его основные элементы:

  • каркас;
  • основание;
  • матрас;
  • выдвижные опоры;
  • фальш-дверцы с ручками.

Каркас шкафа-кровати представляет собой боковые стенки и дополнительные функциональные элементы – антресоли, полочки, шкафчики, которые крепятся к стене. Лучше, чтобы он был металлическим или деревянным, это гарантирует высокую прочность. Модели из синтетических материалов дешевле, но менее надежны и долговечны.

К каркасу крепится основание шкафа-кровати трансформера, служащее подложкой для матраса. Оно бывает двух типов:

  1. Из ламелей. Представляет собой решетку из деревянных, металлических или пластиковых планок. Такая конструкция-трансформер прочная и способствует хорошему проветриванию матраса.
  2. Сплошное. Это плоское основание из дерева, ДСП или пластика. Оно рассчитано на высокие нагрузки, но не обеспечивает должную циркуляцию воздуха.

Продается обычно раскладная кровать-шкаф с матрасом в комплекте. Он может быть поролоновым или пружинным. При этом необходимо проследить, чтобы изделие идеально подходило по размерам к спальному ложу.



Критерии выбора

Чтобы выбрать подходящую мебель-трансформер, нужно обратить внимание на целый ряд параметров:

  1. Тип складывания спального места. Горизонтальные конструкции устанавливаются вдоль стены и подходят для длинных помещений, также ими удобно пользоваться детям в силу небольшого роста. Вертикальные же шкафы-кровати предпочтительны для небольших комнат – можно сэкономить до 4 квадратных метров пространства.
  2. Количество спальных мест – односпальная модель-трансформер подойдет подростку, но взрослому человеку может оказаться тесной, при этом двуспальные шкафы-кровати бывают только вертикальными.
  3. Габариты – нужно учитывать рост и комплекцию, подбирая трансформируемую мебель по длине и ширине, а детям лучше брать ее и вовсе «на вырост». Глубина шкафа-кровати может составлять от 45 до 60 см, чем она меньше, тем больше места освободится в комнате.
  4. Место установки. Для детской комнаты подойдут горизонтальные или двухъярусные конструкции. Для гостиной оптимальна стенка-трансформер с диваном и кроватью, для кабинета – односпальная модель, на балкон – уменьшенной ширины, такие делают на заказ.
  5. Фасады. Нужно учитывать не только дизайн, но и другие характеристики. Например, ЛДСП – самый доступный по цене вариант, дерево идеально для классического интерьера, зеркало зрительно расширяет пространство.
  6. Материалы. Кроме спального места, конструкция выполняет функции шкафа, дивана, стола, что повышает нагрузку. Поэтому лучше всего отдать предпочтение мебели из натурального дерева или легкого, но прочного металла.
  7. Производитель. Перед покупкой стоит поискать отзывы в интернете, узнать, проводилось ли тестирование продукции. Хорошо зарекомендовали себя компании Askona, Ormatek, Toris, Hoff, «Райтон».
  8. Дизайн. Важно, чтобы мебель-трансформер гармонировала с имеющимся интерьером. Для минимализма стоит выбирать шкаф-кровать сдержанных тонов с прямыми линиями, отсутствием лишних деталей, для кантри – простую деревянную модель, для детской – яркую конструкцию, возможно, с фотопечатью.

Стоимость трансформируемой мебели колеблется в широком диапазоне. Конечно, отталкиваться нужно от имеющегося бюджета, но нельзя забывать о качестве и безопасности.

Чаще всего шкафы-кровати производят под заказ. Это позволяет подобрать идеальный вариант трансформируемой мебели, который будет в точности соответствовать габаритам помещения.



Правила установки

Инструкция и необходимая фурнитура для шкафа-кровати идут в комплекте, поэтому при наличии определенных навыков можно провести монтаж самостоятельно. Только есть ряд нюансов, которые нужно учитывать при установке вертикальных моделей мебели-трансформера:

  1. Прикреплять конструкцию шкафа-кровати можно к прочной стене толщиной минимум в 2 кирпича. Если она обита гипсокартоном, понадобятся длинные крепежные элементы, которые пройдут сквозь ГКЛ, бетон или кирпич. При ненадежном закреплении есть риск, что короб шкафа-кровати оторвется и травмирует людей.
  2. Монтаж на гипсокартонные перегородки и стены из ячеистого бетона не допускается – у них недостаточная несущая способность.
  3. Если шкаф-кровать из ЛДСП, стоит усилить основу металлическими уголками или доской. В основном проводят усиление вертикальных стоек короба.
  4. Шкафы с нишей для кровати громоздкие, для их надежного закрепления требуются ровные поверхности без перекосов. Иногда приходится выравнивать пол и стены, в противном случае нельзя гарантировать прочность крепления.

Монтаж шкафа-кровати – довольно трудоемкий процесс, который требует наличия определенных инструментов и навыков, поэтому лучше доверить его профессионалам.

Горизонтальная кровать-трансформер бывает встроенной в шкаф, но иногда изготавливается в виде отдельно стоящей тумбы. Ее тоже нужно надежно закрепить к стене или полу. Поскольку на шкаф-кровать предполагаются меньшие нагрузки, достаточно одной надежной опорной точки.

Из всего вышесказанного следует, что трансформируемая мебель – отличный вариант для небольшого помещения. Также такой тип конструкции по достоинству оценят любители простора и функциональности. Если в доме часто бывают гости, удобный шкаф-кровать трансформер позволит комфортно разместить несколько человек.
