Розетка — это специальный разъем в стене для быстрого подключения и отключения электроприборов. В этой статье разберемся в том, какие бывают виды розеток, и рассмотрим их технические особенности.

Типы разъемов

Устройства с напряжением в 220 В делятся на четыре разновидности:

1. Фурнитуру, произведенную по советским стандартам. Такие гнезда все еще в ходу, но постепенно заменяются на евророзетки. Основной недостаток советских стандартов — недостаточный контакт, причина которого в разболтанной посадке вилки.
2. Евростандарт. Фурнитура, изготовленная по европейским стандартам, практически лишена недостатков. Единственным минусом таких гнезд является их жесткая посадка, из-за чего вилку нужно вынимать с усилием. Отличительная черта евророзеток — глубокий посадочный участок и круглые отверстия под вилку.
3. Американский стандарт. Устройство отличается от европейского образца, прежде всего, по форме отверстий под вилку — прямоугольная вместо круглой. Также стоить отметить более слабый (в сравнении с европейскими изделиями) контакт американских розеток с вилками.
4. Универсальный стандарт. Данное изделие предоставляет возможность подключения к нему как американской, так и европейской вилки. Чаще всего универсальную фурнитуру можно увидеть на импортной технике.

На самом деле разновидностей розеток еще больше. Ниже представлено краткое описание наиболее распространенных видов этой электрофурнитуры.

Виды электрических розеток

Условные обозначения:

1. A — один из американских вариантов. Также такие гнезда распространены в Японии. Характерная особенность — отсутствие заземляющего контакта.
2. В — еще один американский вариант, но с заземлением.
3. C — евростандарт. Применяется как в европейских странах, так и в Азии. На розетках этого типа, за исключением C6, отсутствует заземление.
4. D — британский стандарт.
5. E — французский тип фурнитуры.

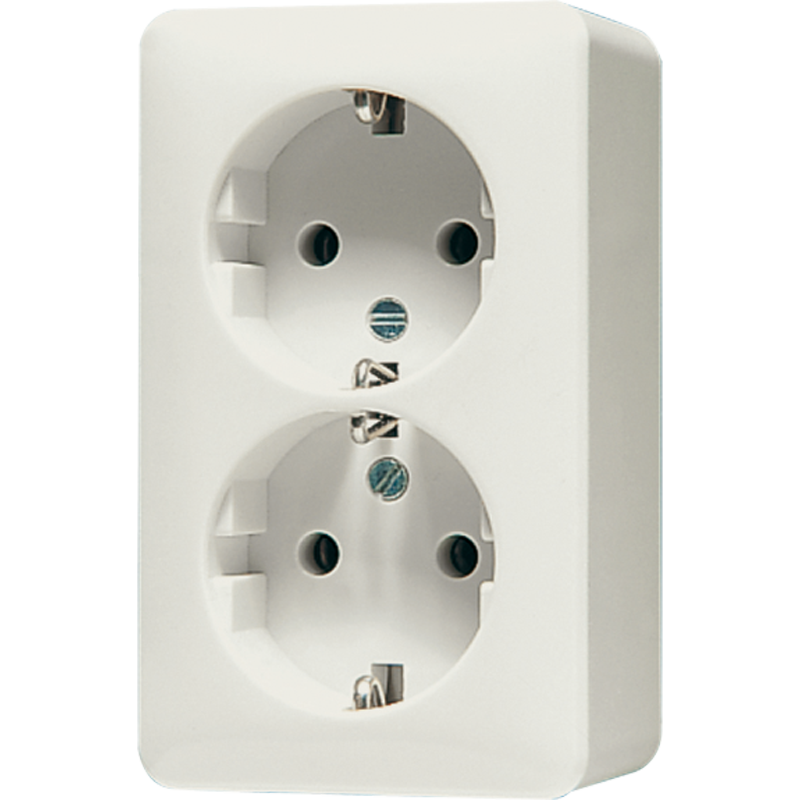

6. F — евророзетка с заземлением.
7. G — еще один британский вариант.
8. H — израильская разновидность фурнитуры.
9. J — австралийский тип исполнения.
10. K — датский вариант.
11. L – итальянское исполнение фурнитуры.

В условиях стран бывшего СССР наиболее подходящий тип розетки — европейский. Под такую фурнитуру приспособлена вся бытовая техника, продаваемая в этом регионе мира.

Заземленные и незаземленные устройства

Без заземления высокомощные электрические приборы могут быть небезопасными для людей. Причем заземляющий контакт может присутствовать или отсутствовать не только в электроприборе, но и в здании в целом. Дело в том, что далеко не в каждом строении имеется третий (заземляющий) провод. Однако здесь важно уточнить: если заземляющий провод в доме присутствует, в заземляющих розетках нет необходимости.

Розетки без заземления используются только для обеспечения потребителей электричеством малой мощности. Почти все модели бытовой техники с мощности свыше 300 Вт производятся с расчетом на подключение к заземлительному контуру. Вилки этих приборов можно подключать и в розетки без заземления, однако о безопасности в этом случае говорить не приходится.

Таким образом, заземление необходимо, и, если до монтажа розеток проводилась замена электропроводки, необходимо выбрать фурнитуру, в которой имеется третий контакт.

Встраиваемые и накладные розетки

Существует устойчивое мнение, что встраиваемые розетки используются в случае, если проводка скрытая, а накладные применяются, когда проводка наружная. Отчасти это верно, но это правило работает не всегда. Ниже рассмотрим особенности расположения розеток более подробно.

Особенностью встраиваемой фурнитуры является то, что ее внутренняя часть скрыта от глаз, так как установлена в стене. Использовать такие гнезда можно как при наружной, так и скрытой проводке. При этом необходимо установить скрытый подрозетник. Также выпускаются выдвижные розетки — их также классифицируют как встраиваемые. Выдвижная фурнитура чаще всего используется для встраивания в столешницы.

Для накладной фурнитуры характерна простота монтажа: нет необходимости проделывать отверстие в стене и устанавливать подрозетник. Монтаж накладной фурнитуры возможен прямо на стену. Однако до установки нужно просверлить в стене пару отверстий для дюбелей с пробкой. Минус накладной фурнитуры в том, что она отчетливо выступает из стены, что далеко не всегда эстетично. При этом нужно понимать, что выдвижные розетки в большинстве случаев взаимозаменяемы со встраиваемыми.

Дополнительные возможности розеток

Фурнитура для подключения вилки кажется простым устройством, к которому трудно придумать какие-то новые функции. Однако при всем этом существуют модели розеток, задача которых — предоставить потребителю дополнительный функционал.

В качестве примеров выделим следующие виды розеток:

Помимо тех розеток, о которых рассказано выше, существуют и другие виды розеток. К примеру, выпускается фурнитура, специально предназначенная для подключения компьютерной техники, телефонов и телевизоров. Некоторые устройства могут обеспечивать работу только одного потребителя, а другие (тройники) — сразу нескольких.

Уличные розетки по степени защиты

Садовые розетки, которые упоминались выше, имеют разные степени защиты от воздействия влаги:

1. Модель IP44 предназначена для защиты разве что от брызг воды. Прибор оснащается защитной панелью, прикрывающей контакты во время их использования. Это устройство рекомендуется устанавливать на достаточной высоте от уровня земли, чтобы избежать чрезмерного контакта с брызгами, отскакивающими от горизонтальной поверхности.
2. Модель IP55 защищена более основательно и может использоваться для монтажа на столбах, заборах, наружной стороне беседки и т.п. Класс защиты позволяет оградить гнездо от влияния водных струй. Однако и эти садовые розетки не рекомендуется располагать слишком низко: они должны устанавливаться выше уровня снега. Продолжительное нахождение в воде приводит к выходу из строя модели IP55.
3. Модель IP66 обладает самой высокой степенью защищенности от влаги. Такие устройства можно использовать в автомойках или других объектах, подвергающихся мощному воздействию влаги. Для частного дома этот класс защиты, пожалуй, чрезмерен. К тому же нужно иметь в виду, что и стоимость такой фурнитуры высока.

Существуют такие виды подрозетников:

Также имеется классификация подрозетников в зависимости от размеров установочных коробок. Самый популярный у потребителей тип подрозетников утапливается в глубину стены на 40 миллиметров. Внутренний диаметр устройства — 60 миллиметров. Максимальный внутренний диаметр — 70 миллиметров.

Специализированные розетки

Такие типы розеток редко используются в бытовых целях. Тем не менее, иногда и такие случаи бывают.

Итак, можно выделить два вида специализированной розеточной фурнитуры:

1. Устройства для крупных потребителей и продолжительной работы. В частном доме такие приборы могут пригодиться для электродуховок и варочных панелей. Основная разница между такой фурнитурой и розетками, используемыми в бытовых целях, — уровень мощности и обязательность заземляющего контакта. Такие устройства используется не так уж часто, поскольку потребители отдают предпочтение стационарным подключениям — без разъема, где в качестве защитной меры применяется выключатель-автомат.
2. Фурнитура, монтируемая в щиток на рейку. Ее предназначение в том, чтобы присоединять к системе потребителей, находящихся неподалеку от электрощита. Также подобные розетки хорошо справляются с обеспечением функционирования высокомощных электрических приборов. Например, розетка на рейке — хорошее решение, если нужно подключить трансформаторное сварочное оборудование. В этом случае за проводку можно быть спокойным: она не сгорит.

Маркировка розеток

Следует заметить: основной показатель, по которому отличаются розетки, вне зависимости от их мощности и наличия дополнительных функций, — это показатель силы тока. Каждое устройство ориентировано на определенный уровень силы тока, и этот показатель критичен для нормального функционирования системы. Если подключить слабое устройство к слишком мощному потребителю, гнездо начнет плавиться, возникнет короткое замыкание и, в худшем случае, пожар.

Если посмотреть на устройство, на нем можно увидеть букву «А», а также одну или несколько цифр. Буква «А» обозначает амперы, а цифры указывают на показатель силы тока. Большая часть гнезд предназначена для силы тока в 16 ампер. При этом бывают и исключения — как в меньшую, так и в большую стороны.

При выборе розетки придется учитывать целый ряд факторов: технические характеристики потребителей, условия эксплуатации, безопасность использования, эстетическую привлекательность. Перед покупкой рекомендуется проконсультироваться со специалистом, который поможет сделать выбор с учетом всего комплекса обстоятельств.

Электрическая вилка – это штепсельное изделие, предназначенное оперативного подключения и отключения электротехнических приборов к питающей сети.

Любой электроприбор подключается к электрической сети через розетку с помощью шнура с сетевой вилкой на конце. Иногда вилки выходят из строя, и требуется их замена. Международного стандарта на вилки не существует, бывает, привозят электроприборы из других стран с вилками, которые невозможно вставить в розетки, установленные в квартире. Приходится такие вилки обрезать и на шнур устанавливать подходящие. Это не сложная, но ответственная работа, так как от правильности ее выполнения зависит надежность работы электроприбора в целом.

Виды электрических вилок

В настоящее время в России все электроприборы выпускаются со шнурами с неразборными вилками двух видов типа С по ГОСТ 7396.1-89. На корпусе каждой вилки обычно нанесена маркировка, в которой указаны ее технические характеристики – величина максимально допустимого тока и допустимое напряжение питающей сети. Это не означает, что данный электроприбор потребляет ток такой силы, а только говорит о том, что вилка рассчитана на передачу тока до такой величины.

C5 (аналог европейских электрических вилок CEE 7/16) – с круглыми штырями диаметром 4 мм, сходящимися немного к свободным концам, штыри изолированы на длину 10мм от корпуса и вилка С5 рассчитана на ток нагрузки до 6 А (1300 Вт), без заземляющего контакта.

C6 (аналог европейских вилок CEE 7/17) – с круглыми штырями диаметром 4,8 мм, бывают с заземляющим или без заземляющего контакта, вилка рассчитана на ток нагрузки до 10 А (2200 Вт).

В эксплуатации еще находится много приборов, со шнурами, оснащенными разборными вилками типа C1-b с круглыми штырями диаметром 4 мм и рассчитанными на ток нагрузки до 6 А (1300 Вт), без заземляющего контакта.

Устройство электрических вилок

Устройство неразборной электрической вилки

Конструкция неразборных электрических сетевых вилок любых типов одинаковая. Штыри установлены на расстоянии 19 мм в пластмассовую планку и в них запрессованы проводники. На планке есть два выступа, которые служат для обвода провода. Обвод необходим для исключения обрыва шнура вилки в случае приложения к нему значительной силы. Например, извлечение вилки из электрической розетки за провод, что категорически не допускается.

Штыри и провод заливаются расплавленной пластмассой. Таким образом формируется герметичный водонепроницаемый корпус вилки с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной электрической вилки

В недалеком прошлом для подключения электроприборов к электрической сети применялись только разборные вилки. Да и сейчас еще в эксплуатации находится большое их количество. Без разборной вилки не обойтись, если требуется заменить вышедшую из строя литую. Разборная вилка тем хороша, что позволяет использовать ее многократно. Ее легко можно снять с ненужного электроприбора и при ремонте установить на другой шнур.

Устройство разборной электрической вилки С1-b

Перед Вами разобранная на составные части вилка вида C1-b, рассчитанная для подключения к электрической сети электроприборов мощностью до 1200 Вт.

Она состоит из двух половинок корпуса, двух латунных штырей, прижимной планки шнура и крепежных элементов.

Устройство разборной электрической вилки C6

Рассмотрим устройство разборной вилки с заземляющим контактом вида С6, рассчитанную на подключение электроприборов мощностью до 2200 Вт. На латунные штыри вилки напрессованы контактные площадки с резьбой для прикручивания проводов. Сами штыри закреплены в основании вилки.

В корпусе имеются заземляющий контакт в виде полосы из латуни с резьбой для закрепления заземляющего проводника. Имеется планка для фиксации провода с пластиковой прокладкой.

Неисправности электрических вилок

Вилки устроены просто и при правильном подсоединении шнура и соблюдении правил их эксплуатации безотказно выполняют возложенную на них функцию до конца срока использования электроприбора. Но все же отказы случаются.

Неисправности литых электрических вилок

Необходимость замены литых вилок может возникнуть в следующих случаях. Не качественный обжим проводника в штыре на заводе изготовителе, перетирание шнура в месте выхода из корпуса вилки и из-за неисправности розетки. Чаще шнур перетирается у электроприборов с вилками C5, которые при эксплуатации интенсивно перемещают, это фен, миксер, паяльник и многие другие.

При внимательном осмотре иногда удается визуально обнаружить место повреждения по резкому изгибу шнура при его перегибе или вспучивания изоляции. Если осмотром не удалось выявить дефект, то нужно прозвонить провода тестером . Для этого требуется добраться до противоположных концов провода, что не всегда возможно. Можно воспользоваться тонкой швейной иголкой, проткнуть ней изоляцию в месте прохождения сначала одного проводника и прозвонить цепь штырь – иголка. Если провод целый, прозвонить второй проводник. Для исключения случайного контакта провода в месте обрыва во время прозвонки, можно провод и вилку слегка подергать в противоположные стороны.

Проверить целостность провода можно и индикатором фазы . Внимание! Работать требуется очень аккуратно, чтобы не получить удар током. Прикосновение к воткнутой в провод игле голой рукой при вставленной вилке в розетку смертельно опасно! Нужно проткнуть изоляцию, вставить вилку в розетку таким образом, чтобы на проверяемом проводе была фаза. Дотронутся индикатором фазы к иголке, если свечения в индикаторе нет, провод в обрыве. Так же проверяется второй проводник. Вставление и вынимание иглы выполняется при вынутой вилке из розетки.

В случае целостности проводов, неисправность нужно искать в другом месте. Так как игла тонкая, то после ее изъятия отверстие затянется, изолировать место прокола не требуется.

Фотографии я делал во время ремонта отказавшего фена. Как выяснилось, перетерся один из проводников внутри вилки, в гибком ее месте. Пришлось шнур в месте выхода из вилки обрезать и провода подсоединить к новой разборной вилке ниже описанным способом.

Еще вилка может выйти из строя из-за плохого контакта в розетке , в которую она была вставлена. Если штырь плохо соприкасается с контактами в розетке, то выделяется много тепла, штырь разогревается и оплавляет или даже обугливает корпус вилки в месте соприкосновения с ней. В результате штырь начнет качаться, что не допустимо. Вилку приходится заменять.

Для проверки надежности контакта штырей вилки с розеткой, нужно после окончания работы электроприбора вынуть вилку из розетки и сразу потрогать рукой штыри. Если слегка теплые, то это нормально, а если очень горячие, то нужно отремонтировать лии заменить розетку.

Неисправности разборных электрических вилок

Разборным вилкам присущи такие же неисправности, как и неразборным, но в дополнение разборные вилки часто отказывают по причине плохих контактов между проводниками шнура со штырями. Причина – нарушение плотности прилегания проводов к штырям из-за отсутствия пружинной шайбы. Со временем, от перепадов температур, образуется зазор, контакт нарушается и выделяется тепловая энергия. Пружинная шайба выбирает этот зазор, что и обеспечивает долговременную надежную работу вилки.

При плохих контактах в вилке ее штыри сильно разогреваются и оплавляют корпус вплоть до обугливания. Вилку с обугленным корпусом использовать недопустимо и необходимо ее заменить. Если корпус не поврежден, то следует разобрать вилку, зачистить провод и место его контакта к штырю наждачной бумагой до блеска. Если провод обгорел сильно, то надо отрезать испорченную часть на длину ломкости изоляции и подсоединить по ниже рекомендованной технологии. Требуется так же заменить винты и шайбы. Как правило, они сильно окисляются, а снять с них окалину невозможно.

Как поменять электрическую вилку на проводе

Если возникла необходимость замены вилки на проводе, то прежде нужно определиться с ее типом, исходя из потребляемой мощности электроприбора и необходимости его заземления. Чтобы не задумываться, лучше всего заменить неисправную электрическую вилку, вилкой такого же типа.

Как поменять электрическую вилку на C1-b

Если возникла необходимость заменить вилку на шнуре, то начинать нужно с подготовки концов проводов к подключению. Для этого нужно обрезать шнур на расстоянии 3-5 см от вилки. Если вилка из-за плохого контакта в ней сильно нагревалась, то обычно изоляция провода в мести выхода из вилки делается жесткой и эту часть провода нужно удалить. Далее с проводов снимается изоляция на длину около 20 мм и на его концах формируются колечки . В колечки вставляются винты, на которые предварительно надеты сначала пружинные (гроверы), а затем плоские шайбы. Гровер нужен обязательно.

Затем винт закручивается в штырь до упора. Так же образом провод присоединяется и ко второму штырю. Штыри устанавливаются в корпусе выступами в специальные круглые углубления. Далее на провод накладывается планка и прижимается двумя винтами к корпусу. Если изоляция провода тонкая, то для предотвращения его перетирания в месте выхода из вилки, желательно на изоляцию надеть резиновую или полихлорвиниловую трубку.

Осталось соединить половинки корпуса и стянуть их винтом с гайкой. Если половинки не полностью соприкасаются, значит, мешают провода, проходящие рядом со стягивающим винтом, нужно их отодвинуть. Для этого нужно открутить немного винты у колечек, повернуть провод и затянуть винты обратно. Если этого не сделать, то при затягивании можно поломать вилку. Если Вы подсоединяете к двухполюсной вилке шнур, в котором три провода, то проводник желто — зеленого цвета (заземляющий) зачищать от изоляции и куда либо подсоединять не нужно.

Как поменять электрическую вилку на C6

Подготовка концов проводов для подсоединения к вилке C6 шнура выполняется точно также как и для вилки C1-b. Технология сборки тоже аналогичная. Главное, если нет в комплекте вилки гороверов, обязательно найдите и установить эти пружинные шайбы. Для подсоединения шнура к вилке в концы его проводов, предварительно сформированные в колечки, нужно вставить винты с шайбами и с усилием прикрутить к контактным площадкам вилки. Обратите внимание, желто — зеленый провод допускается подсоединить только к заземляющему контакту. Он обычно находится по середине между контактными площадками штырей.

Если шнур двухпроводной и в нем нет желто — зеленого провода, то контакт заземления в вилке оставляется свободным.

Как заменить неисправную электрическую вилку С5 или С6

с помощью наращивания провода

На практике можно столкнуться с ситуацией, когда сетевая вилка отказала, электроприбор срочно нужен, а разборной вилки для замены под рукой нет. В магазин добираться далеко, да и не в каждой деревне есть магазин электротоваров. Но даже из такой, казалось безвыходной ситуации, есть простой выход.

Практически в любом хозяйстве имеется, какой либо неисправный электроприбор, например, электрический чайник. От него можно взять вилку для ремонта и заменить неисправную по ниже приведенной инструкции.

На фотографии изображена старая подставка для электрочайника , от которой отходит провод с литой вилкой С6 на конце. Длина сетевого провода у электрочайников обычно небольшая, но, тем не менее, если длина провода электроприбора, у которого нужно заменить вилку была недостаточной, то можно воспользоваться случаем и провод сделать длиннее. В этом случае провод от подставки электрочайника нужно откусить оставит его максимальную длину. Иногда в нижней части подставки часть провода навита на катушку. Поэтому его длина может быть больше, чем очевидно. Если наращивать провод электроприбора не нужно, то достаточно оставить около 15 сантиметров шнура.

Далее нужно аккуратно, чтобы не повредить изоляцию проводов, разрезать вдоль оболочку шнуров на длину около 10 см и вытащить провода из оболочки. Внимание, оболочку отрезать не нужно. Обычно в стандартном кабеле три провода разных цветов. Коричневый (фаза), светло-синий (ноль) и желто — зеленый (заземляющий проводник).

На следующем шаге необходимо подогнать длину проводников таким образом, чтобы места будущих скруток проводов были сдвинуты относительно друг друга на пару сантиметров. При подгонке длин проводов нужно учесть, что соединяться между собой в обязательном порядке должны одноцветные провода.

Далее снимается изоляция с жил проводов на длину около 15 мм. Если в одном из кабелей отсутствует желто — зеленый провод, то с имеющегося изоляцию снимать не следует, так как его никуда присоединять нельзя. Он должен остаться свободным.

На следующем шаге зачищенные от изоляции медные жилы проводов соединяются друг с другом методом скрутки. Для хорошего контакта достаточно трех витков обвития.

Для надежного долговременного контакта соединения проводов их необходимо пропаять припоем с помощью паяльника. Для удаления возможных острых выступов припоя и концов проволочек место пайки необходимо обработать наждачной бумагой. Если не пропаять скрутки, то при большой мощности электроприбора контакт со временем может нарушиться.

Обойтись можно и без пайки, если перед скруткой на провода надеть отрезки тонкостенной медной или латунной трубки с внутренним диаметром чуть больше диаметра изоляции провода. После скрутки проводов сдвинуть трубки на место соединения и сплюснуть их в нескольких местах бокорезами.

Далее соединенные провода заправляются в ранее разрезанную оболочку одного из кабелей. Изолировать соединения нет необходимости, так как благодаря сдвигу скруток оголенные участки проводов не имеют возможности соприкоснуться.

Далее соединенные провода заправляются в ранее разрезанную оболочку одного из кабелей. Изолировать соединения нет необходимости, так как благодаря сдвигу скруток оголенные участки проводов не имеют возможности соприкоснуться. Если расстояние между скрутками получилось менее 10 мм, то тогда их нужно покрыть изоляционной лентой.

Теперь осталось только покрыть место соединения кабеля одним слоем изолирующей ленты, и работа будет закончена.

Как видите, на шнуре электроприбора методом наращивания проводов установлена исправная вилка, и электроприбор теперь можно подключить к электросети для дальнейшей эксплуатации.

Сращиваемые кабели были взяты белого и черного цветов специально, для наглядности. Если подобрать цвет вилки и изолирующей ленты ПВХ в тон кабелю электроприбора, то место соединения будет практически незаметным.

Какая вилка лучше, разборная или литая?

Возникает резонный вопрос, а какая вилка лучше? Безусловно, литая. Главное ее преимущество это отсутствие низко надежных разъемных механических контактов токоподводящего провода с штырями вилки. Проводники соединяются одним из следующих способов: привариваются точечной сваркой, припаиваются припоем или обжимаются. В дополнение вилка герметична, что повышает безопасность ее эксплуатации.

Единственный недостаток, это невозможность повторного монтажа. Если провод перетрется в месте входа в вилку, а такое часто случается у электроприборов, которые во время работы приходится постоянно перемещать, например электрический фен, то придется вилку обрезать и выкидывать, а на ее место монтировать разборную. Можно заменить и целиком весь шнур новым с литой вилкой, но тогда придется вскрывать электроприбор, что не всегда возможно.

Адаптация нестандартных вилок

Иногда из зарубежных стран привозят электроприборы, оснащенными вилками, которые невозможно вставить в розетку, хотя по эклектическим характеристикам изделие можно подключать к существующей электросети. Если электропроводка с заземляющим проводником, то выходом из положения является подключением вилки через переходник — адаптер, но его еще нужно найти, или обрезка нестандартной вилки и замена ее разборной С6. В случае если земляного провода в розетке нет или прибор не требует обеспечения первого класса защиты, то можно самостоятельно доработать вилку.

Особенно актуален вопрос доработки адаптеров для подключения сотовых телефонов, оргтехники, ноутбуков, так как штыри выходят непосредственно из корпуса адаптера, и разборной вилкой заменить их не представляется возможным.

Адаптация электрической вилки IEC 60906-1

Мне попалась поляризованная вилка стандарта SEV 1011 или IEC 60906-1, точно не скажу, так как они практически одинаковые. Расстояние между штырями вилки составляло 19 мм, диаметр штырей 4 мм, как у вилок С5. Но в отличие от С5 имелся дополнительный штырь заземления, который не позволял вставить вилку в розетку.

Зажал вилку в тиски и аккуратно, чтобы не повредить нужные штыри, ножовкой по металлу спилил мешающий штырь.

Без заземляющего штыря вилка стала легко вставляться в любую электрическую розетку

Адаптация английской электрической вилки BS 1363

При создании домашней компьютерной сети пришлось дорабатывать вилку Huba. Хаб достался мне случайно и валялся без дела, так как его невозможно было подключить к питающей сети 220 В из-за нестандартной английской вилки BS 1363.

Как видно на фотографии, штырей в вилке BS 1363 адаптера хаба три и они имеют плоскую форму. Два штыря, расположенные на одной горизонтальной линии предназначены для подачи питающего напряжения, а третий, вертикальный, предназначен для заземления и правильного включения вилки.

При замере штангенциркулем , ширина штыря оказалась равной 6,5 мм. Расстояние между внутренними плоскостями штырей – 16 мм, что соответствует расстоянию между штырями вилки С5, аналогу европейской вилки CEE 7/16. Таким образом, если уменьшить ширину плоских штырей вилки BS 1363 с внешней стороны на 2,5 мм, то она вполне войдет в любую розетку, предназначенную для вилок С5 или С6. Осталось дело за малым, удалить третий штырь и лишний металл со штырей.

Вертикальный штырь, он оказался полностью пластмассовый, был зажать в тисках, и спилен с помощью ножовки по металлу. Горизонтальные штыри по очереди тоже были зажаты в тисках и спилены с помощью напильника, до ширины 4 мм.

На фотографии видно место, где был вертикальный штырь и подогнанный по ширине левый. Образовавшиеся на штыре после опиливания острые углы необходимо затупить с помощью мелкой наждачной бумаги.

После удаления лишнего штыря и уменьшения ширины оставшихся штырей, английская вилка BS 1363 стала адаптированной для подключения к розеткам, предназначенных для подключения вилок С5. Поэтому легко получилось подключить Хаб к питающей электрической сети.

Ключевым условием создания системы коммуникации является налаживание структурированной работы кабельной системы, которую невозможно реализовать без компьютерных розеток. Какие виды разъемов для автоматизации связи предлагает современный рынок и какие особенности монтажа имеет компьютерная розетка, рассмотрим в статье.

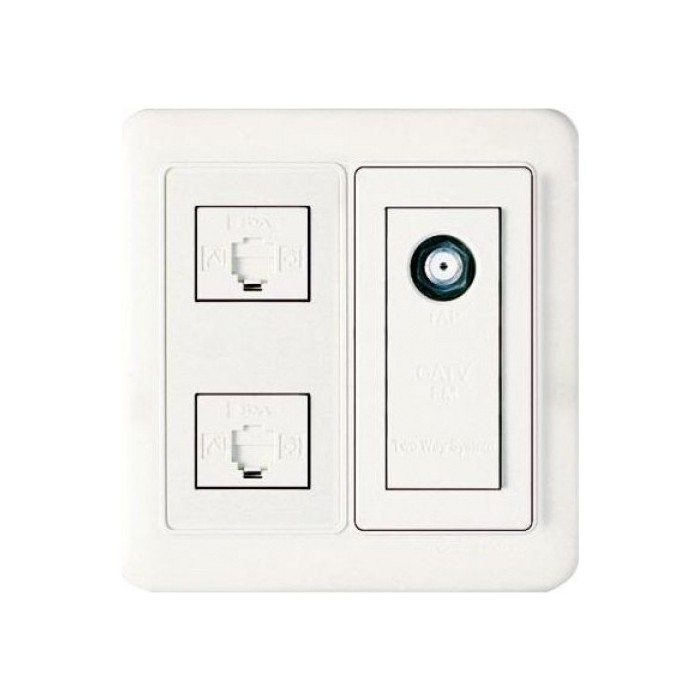

Для подключения компьютерной техники и любого другого периферийного оборудования применяют компьютерную розетку стандарта RJ-45. Она соответствует единым нормам и стандартам связи, призванным автоматизировать большинство задач.

Устройство включает пластиковый корпус, внутри которого размещают от одного до четырех разъемов.

Компьютерная розетка представляет собой устройство, основная функция которого – передача соединения от сетевой карты компьютера к кабельным сетям

Для организации домашней сети чаще всего используют устройства, оснащенные одним или двумя разъемами. В приборах с двумя разъемами первый предназначен для соединения с идущим к компьютеру информационным кабелем, а второй – для коммутации с панч-панелью

Передающий информацию кабель, именуемый как «витая пара», просто заводится в предназначенный ему модуль с контактом. Через другую витую пару информация уходит в сеть.

Телефонные модули стандарта RJ11 оснащены двухпарными разъемами с четырьмя контактами, а телекоммуникационные устройства типа RJ45 оснащены 8-ю контактами

Внешне компьютерный разъем RJ45 похож на телефонный аналог RJ11. Но главное отличие устройств – количество контактов. В телефонных моделях по 4 контакта, а в информационных – по 8 штук. По этой причине если компьютерную розетку RJ45 можно задействовать в качестве телефонной, то к разъему RJ11 компьютерную технику подключить уже не удастся.

Галерея изображений

Категории информационных розеток

От того, к какой категории принадлежит компьютерная розетка, зависит дистанция, на которую будет передаваться сигнал при минимальных искажениях, а также сама скорость передачи данных. При оснащении офисных и бытовых сетей чаще используют такие виды розеток:

• RJ-45 Cat.5 – предназначены для организации сетей 100BASE-TX с полосой частот 125 МГц при скорости передачи данных в пределах 100 Мбит/с.
• RJ-45 Cat.5е – более «продвинутый» вариант, позволяющий передавать данные для двух пар в пределах 100 Мбит/с., для четырех пар – 1000 Мбит/с.
• RJ-45 Cat.6 – предназначены для обустройства сетей «Gigabit Ethernet» и «Fast Ethernet». Пропускная способность устройства до 1000Мбит/секунду.

Выделяют несколько основных параметров, по которым разделяются компьютерные розетки. Один из них – способ монтажа.

Наружные и внутренние точки подключения

В зависимости от способа монтажа приборы делятся на два типа:

• Внешние – применяют, когда устройство необходимо разместить на поверхности стены. На тыльной стороне устройства для наружного монтажа есть коннектор, оснащенный ножевыми контактами. Если в них вдавить провод, изоляция пробивается то жилы, благодаря чему существенно облегчается монтаж.
• Внутренние – предполагают установку внутри монтажной коробки с заглублением устройства в полость бетонной, кирпичной или гипсокартонной стены. Коннектор таких устройств обычно съемный. Его снимают, а после установки в углубленный в стену подрозетник зажимают пластиковым винтом.

Корпуса устройств для наружной установки изготавливают из прочных технополимеров негорючего типа. Благодаря этому их наружная поверхность устойчива к воздействию УФ-лучей.

Применение внутренних розеток обеспечивает презентабельный внешний вид проводки, но усложняет процесс обслуживания оборудования в случае поломки

Укомплектованные и разборные модели

В зависимости от типа комплектации устройства делятся на два вида:

• С встроенными модулями. В укомплектованные модели изначально встроена контактная плата и разъемы. В них предусмотрен неизменный тип экранирования.
• Со сменными модулями. В устройствах этого типа модули отделены от лицевой панели. Такое решение позволяет составлять любые комбинации: «UTP» и «FTP» разных категорий – 3, 5, 6, 7.

Укомплектованные устройства со встроенными модулями доступны по стоимости и просты в монтаже. Но в случае поломки приходится заменять всю конструкцию.

Приборы со сменным модулем выигрывают в том, что их легко обслуживать, а гибкий модуль в случае необходимости не составит заменить в соответствии с потребностями системы

Главным критерием, которым следует руководствоваться при выборе устройства – наличие дополнительных портов. К примеру, при необходимости обслуживания нескольких единиц техники, стоит выбирать двойные розетки типа RJ-45. В двухмодульной моделе к одному порту RJ-45 может быть подсоединен компьютер, а ко второму RJ-11 – телефон.

Встречаются также модели, в которых оба модуля предназначены для подключения компьютерной техники. Но порты различаются между собой по категории и типу экранирования. Применение таких устройств позволяет сэкономить статью расходов, комбинируя модули под свои потребности и категорию оборудования.

Отдавайте предпочтение изделиям проверенных производителей. Это является гарантией того, что продукция произведена в соответствии с общепринятыми нормами и стандартами. Качественные устройства будут легко совмещаться с любым типом компьютерной техники и спокойно выдерживать напряжение российских сетей.

Требования к комплектующим устройства

Подключение компьютерной розетки невозможно выполнить без набора комплектующих. Отдельно придется приобретать:

1. Кабель (lan) соответствующей категории.
2. Коннектор(jack) – приспособление в виде восьмиконтактной вилки для подключения кабеля к порту компьютера.
3. Патч-панель – обеспечивает возможность быстрого переключения между активным сетевым оборудованием и рабочими точками. Количество портов приспособления зависит от количества подключаемого оборудования и может варьироваться в пределах от 10 до 50.

Для подключения розетки RJ45 cat.5e потребуется четырехпарный экранированный кабель «витая пара», оснащенный общим фольгированным экраном типа КВПЭф-5е 4х2х0,52. В случае подключения модели RJ45 cat.6 потребуется тоже четырехпарный кабель «витая пара», но уже типа КВП-6 4х2х0,57.

Общепринятым вариантом разделки в России считается стандарт EIA-5688; его маркировочное обозначение отображается латинской литерой «В»

Восьмижильный кабель для интернета включает четыре витые пары. Второй по счету провод в каждой скрученной паре имеет белую изоляцию и промаркирован белой полосой.

Информационные кабели делятся на несколько категорий, начиная с третьей. Чем выше категория, тем более высокий стандарт передачи.

Для передачи данных в 1 Гб/с применяют двухпарные кабели, а в пределах 10 Гб/с – четырехпарные аналоги. Разница между ними в цене не большая. А потому, планируя в дальнейшем задействовать большее число проводников, лучше сразу приобретать четырехпарную сеть.

При установке точек подключения предпочтение стоит отдавать экранированным типам кабелей, которые наиболее защищены от помех. Экранированные кабели подходят для решения широкого спектра задач: телефония, смарт TV, Ethernet.

В случае в процессе монтажа оборудования не достаточно длины кабеля или один из его участков поврежден, можно задействовать переходник «гнездо-гнездо». При подключении коннектора для наращивания кабеля, чтобы избежать ошибок, нужно лишь ориентироваться на нанесенные внутри коробки цветовые указатели.

Переходник RJ45 «гнездо-гнездо» позволяет быстро соединить витые пары, оснащенные разъемом соответствующего стандарта, без ущерба потери сигнала

Выбирая пат-панель, ориентируйтесь на категорию розетки. В продаже встречаются устройства категории «5», «5е» и «6».

Конец информационного кабеля оснащают коннектором 8P8C, именуемом на профессиональном жаргоне как «джек». Он имеет прозрачный корпус, сквозь который видны разноцветные провода.

Этот элемент часто ошибочно называют RJ45. Но на самом деле RJ45 – это принятый стандарт, а точное название коннектора 8P8C. Сегодня для коннекта с оборудованием применяют общепринятый с 2001 года стандарт подключения витой пары жил TIA/EIA-568-B.

При подключении интернет-кабеля допускается применять две схемы: T568А и T568В. Но в нашей стране провода располагают в основном, применяя схему «В».

Стандарт подключения «витой пары» жил TIA/EIA-568-B подразумевает последовательность жил в таком порядке: (1-2) –бело-оранжевый с оранжевым, (3-4) – бело-зеленый с синим, (5-6) бело-синий с зеленым, (7-8) – бело-коричневый с коричневым

При подключении сетей 10BASE-T и 100BASE-Т используют стандарт TIA/EIA-568-А. Опасаться что, при подключении «витой пары» случайно можно что-то перепутать, не стоит. Современные модели роутеров, рассчитаны на оба варианта. Поэтому они способны автоматически перекидывать сигнал.

Правила расположения точек подключения

Если вы не фанат «гирлянд» переплетенных проводов, стоит серьезно подойти к вопросу размещения розеток. Ведь каждая манипуляция по установке и переносу точек подключения подразумевает как минимум косметический ремонт в помещении.

Подключение стационарного компьютера требует задействование как минимум пяти розеток. Поэтому оптимальным решением станет установка блока, включающего несколько точек: для модема, монитора, системного блока…

При выборе места под установку информационных розеток стоит ориентироваться прежде всего не на «евростандарт» — 15 см от уровня пола, а количество подключаемой техники

Справедливости ради стоит отметить, что допускается также подключение компьютерной техники без задействования розеток. Но такой способ монтажа слишком сложен в исполнении. Да и к тому же совершенно не оправдан, особенно в тех ситуациях, когда приходится работать с крупными сетями.

К тому же никто не может с уверенностью гарантировать, что в ближайшем будущем от этой точки подключения не будет «запитан» еще один смарт TV, компьютер или любой другой девайс.

Технология монтажа компьютерных розеток

В том, чтобы подключить компьютерную розетку своими руками, нет ничего сложного. Нужно лишь придерживаться в своих действиях заданной последовательности.

Выбор необходимых инструментов

Для проведения работ необходимо подготовить:

• перфоратор, оснащенный коронкой соответствующего диаметра;
• кроссировочный нож для снятия изоляции;
• набор отверток;
• тестер.

Помимо основного набора инструментов заранее стоит позаботиться о приобретении обжимных клещей. Этот инструмент стоит порядка 10 долларов. А потому для разовой работы имеет смысл взять его на прокат.

Подведение кабеля и монтаж подрозетника

Первым делом подводят кабель к точке монтажа. Его можно проложить открытым или закрытым способом. Первый способ предполагает прокладку кабеля в пластиковых коробах, оснащенных съемными крышками, или размещение за стенками плинтуса.

Разместив кабель накладным способом и «посадив» его на DIN-рейку, можно не только упростить процедуру монтажа, но и облегчить процесс обслуживания

Широкое распространение получил и так называемый модульнакладной способ, предполагающий закрепление кабеля на стене с помощью специальных дюбелей варианта «быстрый монтаж».

Для реализации второго способа проделывают штробы, в полость которых и прокладывают кабель. Для этого с помощью перфоратора, оснащенного специальной коронкой, проделывают круглую нишу в стене. Диаметр коронки должен совпадать с размером коробки.

Монтажную коробку точки подключения заглубляют в проделанное отверстие в стене и фиксируют с помощью шурупов и дюбелей

Конец подведенного кабеля отрезают, оставляя запас для возможности последующего многократного соединения. Лишний конец нужно аккуратно уложить по кругу внутри коробки, избегая переломов проводника.

Подключение контактов устройства

Чтобы подключить розетку, с помощью лезвий кроссировочного ножа снимают внешнюю защитную изоляцию, освобождая конец длиной в 5-6 см. Эту процедуру следует выполнять осторожно с тем, чтобы избежать повреждения изоляции проводников.

Под снятой изоляцией должны показаться четыре разноцветных пары проводников, скрученных по двое; в некоторых кабелях предусмотрен также тонкий экранирующий провод

Каждую пару аккуратно разравнивают. Зачищать их нет необходимости, поскольку само устройство платформы обеспечивает надежный контакт. С корпуса розетки снимают лицевую панель, откручивая фиксирующий его болтик.

Некоторые модели розеток оснащены специальными защелками, которые работают по типу зажимов. В таких моделях, чтобы снять часть фурнитуры и получить доступ к внутреннему механизму, нужно аккуратно повернуть расположенную по задней грани фиксатор-рукоятку.

Каждую жилу вкладывают в прорези розетки, ориентируясь на схему подключения с цветами под каждым номером, нанесенную на верхнюю грань устройства, либо же прилагаемую в инструкции к нему

Все жилы поочередно в соответствии с расцветкой вставляют в фиксатор. Конец каждой жилы фиксируют с помощью прижимного болта. Чтобы утопить каждую жилу как можно глубже, используют обратную сторону канцелярского ножа.

Цветовое кодирование маркировки всех клемм значительно упрощает процесс состыковки компьютерной розетки и витой пары. Не стоит переживать, если жила заходит не до конца. При возвращении фиксатора в исходное положение размещенные по бокам выемки протолкнут жилы до конца.

Когда все проводники завели в посадочные места, торчащие кусочки аккуратно обрезают.

«Сердцевину» с подключенными жилами устанавливают на прежнее место, проворачивая фиксатор-рукоятку в противоположном направлении

Применяя открытый способ монтажа, корпус устройства фиксируют на стене, направляя компьютерный разъем вниз, а входное отверстие для кабеля вверх. При закрытом способе монтажа розетку заглубляют в подготовленное для нее гнездо, фиксируя посредством распорок.

На завершающем этапе с помощью тестера проверяют правильность подключения. Если тестера под рукой нет, можно в подключенную, но еще не установленную в подрозетник «сердцевину» просто воткнуть конец идущего к компьютеру кабеля.

Убедившись в правильности подключения, остается только прикрутить лицевую панель.

Для подключения коннектора с конца кабеля снимают изоляцию. Каждую пару раскручивают и выравнивают, направляя в разные стороны. Если предусмотрен экранирующий тонкий провод, его на время также отгибают в сторону.

При выкладывании пар в определенной последовательности ориентируются на описанную выше схему «В».

Плотно уложенные в один ряд провода выравнивают и обрезают, оставляя длину в 10-12 мм так, чтобы изоляция витой пары начиналась выше защелки

Витые пары с отрезанными концами проводов заводят в полость коннектора. Разъем при этом должен располагаться защелкой вниз. Каждый проводник укладывают на отдельную дорожку, стараясь протолкнуть его до упора.

Коннектор с уложенными в него проводами вставляют в клещи. Чтобы заделать разъем, нужно плавно свести ручки клещей вместе.

Выступы, имеющиеся в посадочных гнездах клещей, при надавливании пододвинут проводники к микроножам, а те уже прорежут защитную оболочку и обеспечат надежный контакт

В идеале, если корпус разъема «сажается» в гнездо нормально, никаких усилий прилагать не нужно. В случае необходимости перезаделки кабеля нужно лишь вновь отрезать конец и выполнить те же действия, но уже с другим «джеком».

Технология установки двойной розетки аналогична. Единственное – от роутера придется подвести два кабеля, поскольку параллельное соединение для сетевого оборудования не применяют.

Видео: тонкости грамотного монтажа

Пример монтажа розетки Viko RJ45:

Как правильно выполнить обжим проводов:

Зная, как подключать интернет розетку, вы всегда можете модернизировать домашнюю сеть собственными силами. Главное – придерживаться схемы и не запутываться в цветовом обозначении проводов.

обновленная магия света и звука

Технические характеристики

Выходная мощность	20 Вт
Динамики	3×40 мм
Диапазон воспроизводимых частот	65 Гц — 20 кГц
Отношение сигнал/шум	≥ 80 дБ
Беспроводное подключение	Bluetooth 4.2
Поддерживаемые протоколы Bluetooth	A2DP v1.3, AVRCP v1.6, HFP v1.6, HSP v1.2
Проводное соединение	миниджек 3,5 мм
Стандарт защиты	IPX7
Дополнительные функции	подсветка, технология JBL Connect+, спикерфон (интеграция с Siri, Google Now), взаимодействие с приложением JBL Connect
Аккумулятор	3,7 В, 6000 мА·ч, до 12 часов воспроизведения
Размеры	223×92×92 мм
Вес	960 г
Средняя цена
Розничные предложения

Упаковка и комплектация

Колонка поставляется в красивой коробке из плотного картона. Фронтальная часть покрыта пластиком с ребристой текстурой — изображение устройства слегка переливается при наклоне. Упаковка надежно защищает содержимое от механических повреждений при доставке, формируя при этом исключительно приятное впечатление.

В комплекте находятся: сама колонка, зарядное устройство оранжевого цвета с откидной американской вилкой, переходники на английскую и европейские розетки, кабель Micro-USB для зарядки и руководство пользователя. Как и у прежних моделей серии, аксессуары выполнены в единой цветовой гамме и отлично подходят друг к другу.

Во всем, что касается упаковки, комплектации и организации внутреннего пространства коробки, чувствуется внимание к деталям и забота о покупателе. В комплекте есть все необходимое для того, чтобы немедленно начать пользоваться устройством — разве что аудиокабель отсутствует, но колонка изначально позиционируется как беспроводная. В остальном упаковка выполнена на твердую пятерку.

Внешний вид

JBL Pulse 3 — кардинальное переосмысление серии. Первая модель Pulse, вследствие своих уникальных на тот момент особенностей, создала новый класс устройств. Pulse 2 выступила в роли «Pulse S» (в терминологии Apple), представляя собой похожее, но улучшенное и дополненное устройство. В модели же Pulse 3 преемственность поколений ощущается очень слабо, однако это ни в коем случае не является минусом.

Колонка представляет собой цилиндр со скругленными гранями, преобладающая часть обшивки которого выполнена из глянцевого акрила. В зависимости от цвета (доступны белый и черный варианты) под акриловым слоем в выключенном состоянии видна только или матово-белая, или матово-черная подложка соответственно, выступающая рассеивателем для подсветки.

В нижней части сконцентрирована вся звуковая начинка устройства, а также органы управления и доступные разъемы.

В сравнении с предшественницей, Pulse 3 стала выше, толще и тяжелее. С одной стороны, новая модель значительно более устойчива, с другой — Pulse 2 можно было взять одной ладонью и не выглядеть странно. Новинка для постоянного перемещения в руках слегка великовата и ощущается не на своем месте — хочется ее куда-нибудь поставить. Также хорошо заметна почти 200-граммовая прибавка в весе. Обновление принесло серии Pulse больше ощущения «солидности» в ущерб компактности и весу, которые являются важными факторами для портативного устройства.

На верхней грани находится углубление, в котором размещен пластиковый пассивный резонатор с нанесенным логотипом JBL.

В данном моменте, как показывает небольшой опрос, мнения по поводу дизайнерского решения различаются. Половина опрошенных утверждает, что металлизированные, с циркулярной текстурой, резонаторы у Pulse 2, вкупе с мембраной, стилизованной под турбину, производят более приятное впечатление и удачно вписываются в концепцию. Противники справедливо отмечают, что новые пассивные резонаторы как нельзя лучше соответствуют обновленному, преимущественно глянцевому дизайну и не выглядят чужеродно. С точки зрения надежности глянцевый пластик не проигрывает более тонким, по ощущениям, резонаторам у Pulse 2, однако помнить о том, что в промежутке между резонатором и основанием колонки мембрана ничем не защищена, все же стоит.

Все органы управления вместе с доступными разъемами сконцентрированы в нижней части колонки. По центру расположена массивная заглушка, под которой спрятался порт Micro-USB для зарядки и миниджек 3,5 мм для подключения проводного источника звука.

Следует учитывать, что разъемы находятся на значительном углублении, которое накладывает некоторые ограничения на размер подходящих кабелей. Впрочем, пространства хватит для большинства стандартных кабелей.

По левую сторону от заглушки находятся клавиши управления Bluetooth-подключением, включения Connect+, включения и изменения режимов подсветки. С правой стороны — увеличение громкости, уменьшение громкости, управление воспроизведением, вызов голосового помощника. Выше заглушки расположена кнопка включения, над которой виднеется пятисекционный индикатор заряда. Клавиши обладают весьма тугим ходом, срабатывают с отчетливым щелчком. Наличие подсветки позволит без труда использовать устройство в темное время суток.

Клавиши управления у новой модели сгруппированы компактнее, чем у предшественницы, что делает эксплуатацию субъективно более комфортной.

Нижняя часть колонки закрыта грилем с покрытием из ткани, напоминающей жесткий нейлон. Под ним расположены 3 разнонаправленных динамика, обеспечивающих практически 360-градусное «звуковое покрытие». Гриль не прогибается под давлением и надежно защищает динамики от механических повреждений, пыли и влаги. В центре расположен логотип «JBL».

Сравнивать защиту динамиков Pulse 3 и Pulse 2 не совсем корректно, поскольку у старой модели она должна была пропускать подсветку, рассеивателем для которой служил хлопчатобумажный слой под металлической решеткой. Отсутствие подобной необходимости в Pulse 3 позволило сделать защиту более плотной и приятной тактильно.

Как мы уже сказали, новая колонка стала больше и тяжелее, прибавив в солидности и презентабельности. Pulse 2 осталась лучшей по компактности и весу, это относительно небольшое устройство, которое можно иногда просто кинуть в рюкзак «про запас». Pulse 3 же одной ногой стоит в сегменте декоративной домашней акустики. Безусловно, ничто не мешает брать ее с собой в поездки (она сопровождала автора в 3-дневный туристический выезд в конце февраля), однако размеры, вес и более солидный внешний вид так и просят включить подсветку и поставить колонку на прикроватный столик.

Подсветка — вот что выделяет обновленную колонку на фоне как прежних моделей Pulse, так и аналогов на рынке. Теперь колонка светит на все 360 градусов, обеспечивая бесшовную иллюминацию.

В отличие от Pulse 2, подсветка которой находилась ощутимо внутри корпуса, световые эффекты Pulse 3 передвигаются максимально близко к поверхности, что, надо сказать, завораживает. Также в предыдущих версиях (особенно в первой) присутствовала видимая «пикселизация» эффектов — во всех паттернах прослеживались своеобразные «кубики». Pulse 3 демонстрирует практически «бесшовные» эффекты с очень плавными гранями и анимацией. Лучше всего новые свойства подсветки иллюстрирует режим «волна», играющий цветами всей RGB-палитры.

Кроме всего прочего, новая колонка светит ощутимо ярче предыдущей, не оставляя предшественнице ни одного шанса на победу. Если судить по красоте иллюминации, JBL Pulse 3 стала выглядеть гораздо более эффектно.

Эксплуатация

Для включения колонки необходимо однократно нажать соответствующую кнопку. Через полторы секунды раздастся звуковой сигнал и устройство перейдет в режим поиска Bluetooth-соединения, мигая синим цветом. Колонка определяется как «Pulse 3», подключение не требует пароля.

При соединении со смартфоном у пользователя есть возможность управления устройством с помощью фирменного приложения JBL Connect. Оно пригодится для обновления прошивки, редактирования цветовых схем, смены режимов подсветки и ее яркости, а также настройки технологии Connect+, с помощью которой можно синхронизировать до 1000 аудиоустройств одновременно, создав «звуковое поле» впечатляющих масштабов. Стоит упомянуть, что «захват цвета», реализованный в Pulse 2 с помощью камеры и отдельной кнопки, в новой версии доступен в приложении и работает гораздо точнее — в Pulse 2 камеру приходилось подносить вплотную к поверхности с желаемым цветом.

Производитель заявляет до 12 часов автономной работы. Данной цифры удается достичь при уровне громкости 60% с выключенной подсветкой, в остальных случаях колонка демонстрирует более скромные показатели. В уже упомянутом зимнем выезде устройство проработало 6 часов при максимальном уровне громкости и максимальной яркости подсветки через Bluetooth-соединение. Однако данные цифры были получены в зимнем лесу на 20-градусном морозе, что можно считать очень достойным результатом для портативного устройства.

Кратковременное (около 5 минут) полное погружение в воду и длительное пребывание в условиях отрицательных температур устройство выдержало с честью, не продемонстрировав каких-либо признаков снижения функциональности.

Звук

Полученная в ходе тестирования амплитудно-частотная характеристика иллюстрирует звучание устройства.

В первую очередь в глаза бросаются резкие пики в районе 70 Гц и 10 кГц, а также провал в области 5 кГц. Басовый пик служит «толчком» для пассивных резонаторов, добавляющих объема и глубины в диапазон нижних частот. Пик в районе 10 кГц обеспечивает более внушительную, чем у Pulse 2, детальность композиций. Провал в области 3—5 кГц несколько снижает читаемость вокальных линий, а также партий сольных инструментов, что слегка компенсируется задранными высокими частотами. Вместе с этим, благодаря прибранной верхней середине, на высоких уровнях громкости колонка не приобретает характерного «металлического» призвука. А вот пиковый уровень высоких частот ощущается на слух — на максимальной громкости динамики не хрипят, выдавая ясный и детальный звук, но ощущение, что до появления звуковых артефактов осталось совсем чуть-чуть, периодически присутствует. Здесь Pulse 3 балансирует буквально на грани, оставаясь, впрочем, в рамках «чистого» звука.

С другой стороны, максимальный уровень громкости, с учетом суммарной мощности в 20 ватт, можно охарактеризовать как «очень громко». Поднимать уровень громкости выше 70% в помещении не возникает никакого желания, а максимальная громкость пригодится разве что на очень шумных вечеринках с большим количеством участников.

Если оценивать звучание колонки субъективно, то это «тот самый» звук JBL, но более ясный и открытый. Здесь присутствует объемный, читаемый и упругий бас, плотная, насыщенная середина и открытые верха. Устройство отлично подойдет для прослушивания электронных стилей музыки, не сконцентрированных на единой сольной партии. В тяжелых стилях бас-бочка очень энергично «прокачивает» трек, а перегруженные гитары звучат мощно и раскатисто. Ожидаемо хуже звучат «сложные» жанры, требующие от устройства воспроизведения широкой стереопанорамы и ровной АЧХ — классическая музыка и акустический джаз.

Заявленную «360-градусность» устройство оправдывает процентов на 85. При развороте колонки на 180 градусов часть звуковой картины теряет в насыщенности и детальности, однако около 270 градусов покрытия Pulse 3, при некой степени допущения, может обеспечить. На графике ниже представлено сравнение АЧХ при повороте колонки на 45 градусов.

В сравнении с Pulse 3 предыдущее поколение играет достаточно невыразительно. Pulse 2 демонстрирует более скромную стереопанораму, более плоские басы и звук, смещенный, в целом, в область нижней середины. Басовые партии ощущаются менее упругими, детальность хромает, наблюдается общая «ватность» звуковой картинки.

В плане звука новинка обходит предшественницу на несколько корпусов, предоставляя пользователю более ясный, детальный и объемный звук, остающийся при этом «тем самым» звуком JBL.

Итоги

Подведение итогов стоит начать с ответа на вопрос: стоит ли менять Pulse 2 на Pulse 3?

Если вам необходимо портативное устройство, которое вы в основном собираетесь носить с собой — с обновлением можно не торопиться. Pulse 2 остается более компактным устройством, занимающим немного места в рюкзаке.

Если слишком частые перемещения не планируются, то причин для отказа от апгрейда на Pulse 3 попросту нет. Обновленная колонка выдает ощутимо более ясный, открытый и громкий звук, более солидно выглядит, а уж про возможности подсветки даже говорить не стоит — здесь Pulse 2 остается далеко позади.

JBL Pulse 3 может стать сердцем одной из комнат вашего дома, неизменно приковывая к себе взгляды гостей. Новая подсветка больше похожа на магию, чем на технологию. Однако при необходимости вы спокойно можете взять колонку с собой, не боясь ее утопить в бассейне или под внезапным дождем. Акриловая поверхность потребует большей аккуратности в обращении, чем металлический гриль Pulse 2, однако «вау-эффект» от появления устройства на вечеринке в темное время суток того стоит.

Само собой напрашивается сравнение с недавно вышедшей JBL Playlist. Если вы не собираете Chromecast-систему, то JBL Pulse 3 будет гораздо более удачной покупкой для дома, нежели откровенно странный Playlist с невзрачным видом, более зажатым звуком и отсутствием аккумулятора — даже учитывая небольшую разницу в цене этих устройств.

Расположение розеток > План розеток и выключателей в квартире (доме)

И вот вы уже присматриваете ламинат, советуетесь с дизайнером по поводу плитки в ванную комнату и думаете, а не поменять ли всю электрическую начинку. Давайте пока оставим кафель и ламинат в покое и пойдем по порядку — начнем с электрической составляющей жилища.

15 лет назад: что нужно знать об электрической проводке

Если вы живёте в относительно новом доме, можно особо не заморачиваться: проводка здесь спланирована и разведена с учетом потребностей современного человека. В новостройках даже на этапе проектирования часто учитывается, что в кухне будет установлена мощная бытовая техника, и одной розетки маловато.

Жильё, которому более 10 — 15 лет, строилось еще по старым, сохранившимся с советских времен проектам. По этим стандартам на каждую комнату приходилось по две электрических розетки. Ну, правда, что такого мощного электрического было в квартирах наших пап и мам? Стиральная машина, которую включали по выходным, телевизор да холодильник. Соответственно, вся электропроводка в тех квартирах была рассчитана лишь на освещение и бытовую технику невысокой мощности.

В девяностые и двухтысячные годы ситуация в корне изменилась — техника оказалась доступна каждому. И именно в это время резко увеличилось число пожаров и возгораний, происходивших из-за того, что горела проводка, не выдержавшая большой нагрузки. Поэтому, если вы уж затеяли перепланировку или ремонт, не поленитесь и поменяйте старые кабели на новые, большего сечения, или вообще на медные — они лучше и выдерживают большие нагрузки, хоть и дороже.

Розетки: куда ставить и сколько брать?

Сначала сядьте и вместе с дизайнером подумайте, сколько розеток вам нужно для счастья. Как правило, такие вопросы как-то выпадают, теряются в общем списке того, что нужно сделать. А после ремонта квартира внезапно обрастает электрическими удлинителями, и даже удлинителями, воткнутыми в удлинители с разветвителями.

Нарисуйте план квартиры вместе с расставленной мебелью и бытовой техникой. Подумайте, где бы вам было удобно подключать тот или иной электроприбор. Определите высоту розеток и их расстояние от стен и окон. Но обо всем по порядку: давайте пробежимся по комнатам, от прихожей до туалета, и вместе подумаем, как лучше разместить розетки.

Коридор и прихожая

В коридоре или прихожей будет достаточно двух-трех штук. Чаще всего их используют для того, чтобы включить термосушилку для обуви. Поэтому не поднимайте разъемы слишком высоко. Конечно, не надо прятать их за вешалку или за дверь, лучше всего расположить по углам. Настенные светильники лучше включать напрямую, через отдельный выключатель, подсоединенный к электросети.

Гостиная

Эта комната, в которой семья проводит большую часть времени, когда находится дома. Здесь, как правило, стоит телевизор, приставка кабельного или спутникового телевидения, медиацентр или еще какая-то аудио-видео аппаратура, вроде игровых приставок для детей. Часто в гостиной находится база для трубки городского телефона, wi-fi роутер. Уже пять-шесть точек. Плюс, к этому нужно оставить пару свободных разъемов на всякий случай: зарядить мобильник, включить ноутбук. Да мало ли!

1. Зона дивана

Чтобы правильно разместить розетки, вместе с планированием электросети нужно сразу продумать расстановку мебели в комнате. Иначе окажется, что они расположены за диваном или шкафом. Большая часть электроприборов в гостиной всегда включена, например, кондиционер, телевизор, приставки, роутер, телефон. Розетки для них могут быть заслонены креслом или, например, декоративным вазоном. Свободные точки должны быть легкодоступны.

2. ТВ-зона

Если розетки для всех электронных гаджетов гостиной можно оставить на уровне 30 см от пола, то к разъему для телевизора, висящего на стене, или кондиционера нужен отдельный подход. В этом случае предусмотрите место прямо за экраном телеприемника или возле кондиционера, чтобы свисающие провода не портили картину.

Спальня

Что делать в спальне? Спать? Конечно. Но и тут есть техника, поэтому стоит заранее прикинуть, где разместить розекти в комнате.

1. Спальное место

Если ваша спальня имеет классический формат с двуспальной кроватью и тумбочками по краям, возле каждой из них неплохо бы иметь по две точки: подключить лампу-ночник и поставить на зарядку мобильник или планшет. Такое же количество разъемов нужно и для двух отдельных кроватей. Если в спальне есть еще и туалетный столик, то возле него непременно должны быть розетки, лучше две или три. Фен включить, например.

2. ТВ-зона

Телевизор в спальне — обычное явление. Чаще всего он вешается на стену так, чтобы было удобно смотреть его, лёжа на кровати. Поэтому и для него нужна точка. Принцип ее установки — тот же, что и для подвесного телевизора в гостиной — за экраном. Кондиционер в спальне требует еще одну розетку, которая должна быть установлена вверху, рядом с местом монтажа кондиционера. Помните про свисающие некрасивые провода? Как раз тот самый случай.

Детская

1. Спальное место

Детская комната — та же спальня, только для младших членов семьи. Пока они совсем малы, им не нужно много электроприборов: ночника у кроватки вполне достаточно.

2. Игровая зона

Но позднее вашим отпрыскам будут нужны дополнительные места для зарядки: для игровых гаджетов, персонального компьютера и компьютерной периферии, игровой приставки. Двух положенных по строительным нормам явно не хватит, особенно, если ребенок не один.

Разъемы в детской часто делают «безопасными», то есть со специальными крышками и заглушками, которые малыш не может вытащить самостоятельно. Если ребенок маленький, имеет смысл устанавливать именно такие. И никаких свисающих проводов, за которые ребенок может потянуть!

3. Рабочее место

Необходимо также продумать количество розеток в месте, которое вы планируете отвести под рабочий стол. Вся компьютерная техника и настольное освещение требует по одной точке на каждую единицу техники. И, как всегда, еще одна про запас.

Кухня

По количеству электрических приборов на единицу площади кухня даст фору любому помещению. Давайте просто посчитаем: холодильник, электроплита или плита газовая, но с электроподжигом, духовой шкаф, вытяжка над плитой, микроволновка, электрочайник. И это только те приборы, которые включены в сеть постоянно. Плюс, на кухне могут поселиться стиральная и посудомоечная машины.

Кроме них есть еще миксер, блендер, кофемолка и кофеварка, электромясорубка и соковыжималка, блинница, сендвичница и куча всяких приборов, которые достаются и включаются регулярно. Считаем еще раз: для включенных постоянно — восемь, и минимум пять надо «на всякий случай». Поэтому у вопроса, как правильно разместить розекти на кухне, есть свои технические нюансы.

1. Бытовая техника

Разъемы для холодильника и плиты могут располагаться прямо за ними: часто ли мы делаем перестановки в кухне? Включили и забыли. Если микроволновка у вас стоит на холодильнике, а такое часто бывает, ее точка там же — за холодильником. То же касается стиралки и посудомойки: разъемы для них, как правило, прячутся за кухонным гарнитуром.

Многие не знают, где разместить розетку для постоянно включенной вытяжки. На наш взгляд, самое подходящее место — под потолком. Если вы собираетесь использовать электрическую плиту и электрический духовой шкаф, для них нужна отдельная проводка, более толстого сечения.

2. Дополнительная техника

Мелкую и нечасто используемую технику удобно включать в разъемы, которые расположены над рабочей столешницей. Удобно использовать две группы по три штуки: многие дизайнеры предлагают своим клиентам именно такое расположение. Еще один вариант — встроить их в столешницу.

Ванная и туалет

В домах, которые построены более тридцати лет назад, подобных электрических коммуникаций в ванной комнате и туалете не предусматривалось вообще. Люди тогда и слыхом не слыхивал о таких чудесах, как джакузи или душевая кабинка, поэтому вопроса, как разместить розетки в ванной, никто перед собой не ставил.

Некоторые умельцы самостоятельно протягивали в ванную провода, крепили разъемы, в которые включали электробритву «Харьков» или фен. Сегодня все знают про эти чудеса, все они доступны и приятны. Поэтому проектируя ванную комнату, нужно сразу же присмотреть и места для розеток.

Важно:

• Все выключатели и прочее электротехническое оборудование должно соответствовать стандарту для электрооборудования для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать вам об этом
• Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, вы не будете постоянно включать и выключать эти агрегаты
• Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор
• Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две точки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов. Естественно, помним про класс защиты и заземление
• Если габариты ванной комнаты позволяют установить еще и стиральную машину, помните, что разъем для нее располагается на расстоянии не менее 50-60 см от водопроводных труб

И еще…

Всё это, конечно, на первый взгляд понятно и вроде бы выглядит несложно. Кажется, что можно справиться самому. И правда: купить отвертку, пассатижи, пару мотков кабеля, и готов новый самодельный электрик.

Можно погуглить еще пару статей на тему «как правильно втыкать розетки». Нарисовать схему и воткнуть все розетки, сэкономив некоторое количество денег на дизайнере, проектировщике и профессиональной бригаде. Но вы наверняка уже представляете себе, что из этого выйдет. Кстати, телефон пожарной службы 101.

Core i7-11800H, GeForce RTX 3070, HDR экран 17 дюймов и 8 часов от батареи

Table of Contents

Позиционирование

«Творчество начинается здесь» – так звучит официальный слоган GIGABYTE применительно к ноутбуку AERO 17 HDR. Новый 17-дюймовый ноутбук на базе процессора 11-поколения Intel Core H-серии, шикарный дисплей с достоверной цветопередачей, супербыстрая дисковая подсистема (посмотрите бенчмарки, вы такого ещё не видели), RTX-графика от NVIDIA – действительно оптимальная конфигурация для создания и обработки любого медиаконтента, включая редактирование видео в формате 4K и 3D-моделирование.

Компактные для своего класса габариты и масса ноутбука плюс 8 часов автономной работы, и перед нами предстает мощная универсальная графическая станция для успешного решения любых задач. Дизайн, игры, фильмы, весь рабочий день без розетки – AERO 17 HDR справится с этим без труда.

В России GIGABYTE лучше всего известна как производитель материнских плат, что, впрочем, понятно, так как компания занимает 1-2 место на данном рынке. Однако с момента своего основания в 1986 году GIGABYTE Technology разрабатывает и серийно выпускает все, что связано с компьютерами. От кастомизированных видеокарт и серверов до высокоскоростных устройств для сетевой инфраструктуры и готовых решений в области охлаждения (GIGABYTE, кстати, считается одним из лидеров в этом вопросе).

Как акционерная компания GIGABYTE регулярно выпускает отчёты для инвесторов, где первые несколько страниц посвящены новым разработанным и внедренным технологиям. Этот раздел всегда слегка забавляет, так как GIGABYTE скрупулезно перечисляет всё, от обновленного дизайна тепловых трубок из чистой меди до успешного внедрения алгоритмов искусственного интеллекта в составе высокопроизводительных серверных продуктов.

Ноутбуки GIGABYTE – это своего рода демонстрация мастерства. В разработку мобильных платформ нового поколения компания вкладывает значительные средства и внедряет передовые технологии.

Технические характеристики

• Процессор: Intel Core i7-11800H 11-го поколения (2,3 ГГц ~ 4,6 ГГц)
• Видеоподсистема: Intel UHD Graphics (в составе ядра процессора) + NVIDIA GeForce RTX 3070 (мобильная версия), GDDR6 8 ГБ, энергопотребление 105 Вт
• Дисплей: экранное разрешение Ultra HD (3840×2160 пикселей), диагональ 1‎7,3 дюйма, IPS ЖК-матрица с антибликовым покрытием (Сертификат VESA DisplayHDR 400), 100% охват цветового пространства Adobe RGB
• Предустановленная ОС: Microsoft Windows 10 Pro
• Подсистема памяти: 2 разъема для модулей ОЗУ DDR4 (DDR4-3200, максимальный объем 64 ГБ)
• Дисковая подсистема: 2 разъема M.2 (типоразмер 2280), совместимость с SSD-накопителями 1x NVMe PCIe Gen3 и SATA/ 1x NVMe PCIe Gen4)
• Аудиоподсистема: HD стерео, 2‎ x 2 Вт
• Сетевая составляющая: 2,5 GbE LAN контроллер, Wi-Fi 6-модуль Intel AX200 Wireless 802.11ax + Bluetooth® 5.2
• Клавиатура: независимая подсветка всех клавиш, фирменная функция RGB Fusion
• Сенсорная панель: поддержка технологии Microsoft Hello, габариты 105 x 70 мм
• Web-камера: HD-камера с защитной шторкой
• Безопасность: сканер отпечатка пальца, аппаратный TPM модуль, совместимость с технологией Intel® Platform Trust
• Батарея: литий-полимерная, 99 Втч, внешний блок питания мощностью 230 Вт
• Порты ввода-вывода:
  • 3‎ порта USB 3.2 Gen1 (Type-A)
  • 1 порт Thunderbolt™ 4 (Type-C) опционально**
  • 1 порт HDMI 2.1
  • 1 порт mini DP 1.4
  • 1 выход для наушников
  • 1 вход для микрофона
  • 1 разъем для UHS-II SD-карт памяти
  • 1 разъем питания DC-in
  • 1 LAN-порт RJ-45
• Габариты изделия: 3‎96 (Ш) x 270 (Д) x 21,5 (В) мм, масса 2,5 кг

Внешний вид

Ноутбук у GIGABYTE получился визуально интересный. Корпус выполнен из прочного алюминиевого сплава, поверхность матовая черного цвета, изготовитель применил наноуглеродное покрытие. Для 17-дюймового ноутбука с дискретной видеокартой размеры довольно компактные, и это при массе всего 2,5 кг. Фактически по своим габаритам AERO 17 HDR не сильно превосходит 15,6-дюймовые лэптопы. Этого удалось добиться благодаря узким рамкам вокруг экрана. Разработчики утверждают, что это первый в индустрии ноутбук с 3 мм толщиной канта. Обычного пользователя порадуют не столько тонкие рамки, сколько тот факт, что ноутбук поместится практически в любой небольшой рюкзак для города.

Из декоративных элементов – лишь полоска с наноуглеродным покрытием и шильдик «AERO» на крышке.

Ноутбук AERO 17 HDR впечатляет количеством портов. Помимо Thunderbolt 4 тут есть ещё и mini DP 1.4, и HDMI 2.1, позволяющие выводить картинку в 4К с частотой обновления экрана 120 Гц. Несмотря на то, что в ноутбуке есть модуль Wi-Fi 6, не забыли и про Ethernet-порт. Ну а позиционирование с прицелом на творческую аудиторию подтверждает устройство чтения UHS-II SD-карт памяти.

Ноутбук предоставляет довольно широкие возможности в плане модернизации. Однако снять нижнюю крышку с целью установки дополнительного твердотельного накопителя или замены модулей ОЗУ на более емкие GIGABYTE рекомендует силами представителей сервисного центра. В противном случае рискуете потерять гарантию. В модели AERO 17 HDR предусмотрена возможность увеличить оперативную память до 64 ГБ, а также инсталляция второго SSD-накопителя.

Пара необычных решений – расположение сканера отпечатка пальца (в составе сенсорной панели) и Web-камера с защитной шторкой (над клавиатурой).

У ноутбука полноценная клавиатура с цифровым блоком. Обратите внимание на раздельные клавиши стрелок и наличие всех необходимых для продуктивной работы клавиш – Home, Insert, End, PgUp, PgDn и т.д. В ноутбуке реализована независимая подсветка всех клавиш. Это означает, что можно создавать собственные цветовые схемы и комбинации. Например, чтобы при нажатии функциональной клавиши FN верхний ряд загорался другим цветом. Не забыты и макросы.

Экстерьер ноутбука в первую очередь выделяется своей строгостью. Поскольку визуально чёрный цвет стройнит, со стороны AERO 17 HDR воспринимается как ультрабук.

Дисплей и Web-камера

Как мы уже упоминали, ноутбук в первую очередь рассчитан на создателей контента. Когда в описании ноутбука появляется такая фраза, то сразу понятно, что экран в устройстве должен быть топовым, то есть с широким цветовым охватом и достоверной цветопередачей.

Чтобы не ходить вокруг да около, сразу приведем основные пункты, которые следует знать про экран:

• Экран матовый с отличным антибликовым покрытием.
• Замеренная яркость – 470 нит. Вкупе с антибликовым покрытием это даёт возможность работать даже в ясный день на открытом воздухе (например, в парке или на детской площадке).
• Минимальная яркость – 3 нита. Важный показатель, позволяющий с комфортом работать в темноте. У обычных ноутбуков зачастую минимальная яркость 30-60 нит, что очень много.
• 100% охват цветового пространства Adobe RGB – обязательный критерий для специалистов настольных издательских систем, дизайнеров и представителей творческих профессий, предпочитающих обрабатывать свои шедевры самостоятельно.
• 100% отсутствие ШИМ на любой яркости. Глаза не будут уставать даже на минимальной яркости.
• Каждый ноутбук проходит заводскую калибровку X-Rite Pantone и получает сертификат Pantone Validated. Так что точность цветопередачи у AERO 17 HDR получается Delta E < 1.

Над клавиатурой находится HD Web-камера. Расположение непривычное, зато камера защищена шторкой. Для совещаний и конференций подходит отлично. К тому же всегда можно подключить смартфон и использовать его в качестве веб-камеры.

Производительность

С точки зрения технических характеристик, AERO 17 HDR – это идеал современного производительного ноутбука образца 2021 года. Благодаря процессору H-серии Intel Core 11-го поколения, мобильной дискретной графике GeForce RTX 3070 с 8 ГБ видеопамяти и ультрабыстрому PCIe Gen4 x4 накопителю система стартует практически мгновенно.

Одна из ключевых характеристик для любого ноутбука – эффективная система охлаждения. Если упустить из виду этот момент, даже не самое мощное железо быстро перегреется, что снизит производительность и сократит ресурс работы всей элементной базы. Вопросы охлаждения в ноутбуке решаются с помощью фирменных технологий GIGABYTE. В составе системы охлаждения WINDFORCE Infinity применяется медный радиатор с 5 тепловыми трубками, а также два вентилятора турбинного типа с 71 лопастью. Режимами работы вентиляторов может управлять искусственный интеллект в составе сервиса Microsoft Azure AI. Это технология используется в высокопроизводительных серверах. GIGABYTE первой решила использовать её в ноутбуках. Сервисы платформы Microsoft Azure помимо охлаждения могут взять на себя задачу управления производительностью ноутбука в целом, назначая оптимальные параметры для центрального и графического процессора.

Не следует думать, что использование ИИ на базе Microsoft Azure даёт какой-то бешеный прирост производительности. Скорее речь идёт о стабильности функционирования системы и формировании рабочих профилей под задачи конкретного пользователя. Алгоритмы ИИ способны перенаправлять ресурсы и самостоятельно распознавать, когда нужна повышенная производительность, а когда важно сэкономить заряд батареи. В этом контексте радует и то, что регулярное обращение к базе данных Microsoft Cosmos DB помогает ИИ-сервисам выполнять самообучение и формировать новые алгоритмы.

Как видно на тестах ниже, ноутбук отлично справляется со стресс-тестами, а его производительность не проседает даже при длительной нагрузке.

Модель AERO 17 HDR сертифицирована в рамках программы NVIDIA STUDIO. Это означает, что ноутбук прошел дополнительную проверку и заточен на работу со всеми популярными приложениями для создания и обработки контента. Изготовитель настоятельно рекомендует загрузить и установить для видеоподсистемы специализированный Studio-драйвер (SD). Благодаря мобильной графике RTX 3070 процедура рендеринга видео в формате 4К, например, в Adobe Premiere Pro, выполняется в 5 раз эффективнее.

Даже несмотря на то, что ноутбук задуман для решения творческих задач, его мощный процессор, RTX-графика и 4К дисплей позволяют с удовольствием поиграть в современные ААА-игры на высоких настройках.

Время автономной работы

Время автономной работы – пожалуй, главная приятная неожиданность. AERO 17 HDR – это 17-дюймовый ноутбук, поэтому кажется чем-то нереальным просматривать Netflix по Wi-Fi в экономичном режиме в течение 7 часов 20 минут.

В ноутбуке установлена максимально возможная по ёмкости батарея на 99 Вт*ч. И производитель заявляет до 8 часов автономной работы. Такое время можно получить, выполняя рутинные офисные задачи на средней яркости экрана (250 нит). Иными словами, ноутбук способен продержаться полный рабочий день без зарядки, и это на 17-дюймовом 4К экране.

Ноутбук комплектуется мощным 230 Вт блоком питания внушительных размеров. С учетом его характеристик изделие, прямо скажем, довольно редкое и достаточно дорогое. В этой связи изготовитель рекомендует располагать работающий блок на открытом пространстве с надлежащим доступом конвекционных потоков к пластиковому корпусу БП.

Выводы

Подводя итоги, можно сказать, что AERO 17 HDR компании GIGABYTE – это отличный универсальный ноутбук, в первую очередь адресованный представителям творческих профессий. Подключив его к розетке, можно легко рендерить 4К видео или играть в самые требовательные игры. Мощная батарея и искусственный интеллект дают отличное время автономной работы, позволяя забыть про зарядку на весь рабочий день. При этом 17-дюймовый экран обеспечивает комфортные условия для выполнения поставленных задач, не напрягает зрение и не предполагает запредельное масштабирование рабочего стола ОС. Кроме того, работая в офисе, средствами Thunderbolt 4, HDMI 2.1 или miniDP можно легко подключить к ноутбуку дополнительные 4К мониторы.

Запаса производительности и уровня технологий у AERO 17 HDR столько, что их хватит с избытком на ближайшие 3-5 лет.

Модные цвета сезона осень-зима 2021/2022 гг. в одежде женщины

Американский институт цвета Pantone, опираясь на ведущие тенденции моды будущего сезона, разрабатывает палитру цветов в одежде женщины. Так заранее можно узнать, что будет в тренде осенью и зимой 2021/2022 гг. Дома моды ждут предоставления рекомендаций, чтобы наконец сотворить свои виртуозные в исполнении коллекции.

Современные модницы, даже если и на наденут вещи из коллекций знаменитых брендов, но хотя бы будут подбирать себе одежду модных оттенков, что уже немало. Сегодня ознакомимся с нежными, яркими, смелыми и романтичными цветами, которые будут разукрашивать собою холодный сезон.

Модные цвета в одежде женщины в сезоне осень-зима 2021/2022 гг.

Фирма Pantone опубликовала рекомендации по цветовой гамме в одежде женщин. В 2021/2022 году трендовыми можно будет назвать сразу 14 цветов. Это позволяет выбрать свой лук, какое бы настроение у вас ни было.

«Федора цвета фуксии»

По каталогу Pantone — 18-2330. Этот акцентный оттенок сразу привлекает к себе внимание. Цвет фуксии в нем смело сочетается с ярко-розовым и выглядит как эмоциональный всплеск. Для поздней осени это фантастическое решение, но подходит оно больше молодым дамам. Впрочем, уверенные в себе женщины могут поэкспериментировать с этим цветом, чтобы казаться моложе.

«Бледная розетка»

Pantone 13-1716 — это пастельный бледно-розовый цвет. Противоположное решение, которое лишь намекает на цвет, но не выражает его полностью. Подойдет для романтичных натур, которые хотят подчеркнуть мечтательность и хрупкость. Кроме того, прекрасно смотрится в деловых аристократичных костюмах.

«Кокосовый крем»

Pantone 11-1007 — это нежный белый цвет с легкой розовой ноткой. Этот вариант служит фоном для любых цветовых изысков, потому что практически не имеет собственного характера. В монотоне будет звучать женственно и утонченно.

«Синий Миконос»

Pantone 18-4434. Миконос — это остров в Эгейском море, которое имеет такой насыщенные голубой цвет. Его характеристика — стабильность, уверенность, спокойствие. Его можно сочетать с разными цветами, создавая все новые, неповторимые комбинации. Отличное решение — теплое пальто цвета «синий Миконос».

«Родонит»

Pantone 19-3838 — это благородный пурпурно-синий цвет, способный сделать верхнюю одежду сезона осень-зима 2021/2022 гг. яркой и запоминающейся. Но при этом его можно добавлять и в качестве вкраплений в более сдержанный в цвете образ.

«Весеннее озеро»

Pantone 18-4221 — светло-синий цвет, который не выглядит вызывающим либо чрезмерно строгим. Ассоциации с водной гладью весной вызывают чувство умиротворения и спокойствия. В тандеме с другими, более насыщенными оттенками, уравновешивает и создает гармонию. Будет актуален как в деловом луке, так и в элементах одежды уличного стиля.

«Лепрекон»

Pantone 18-6022 — это яркий зеленый цвет, который напоминает нам о лесе и его мифических обитателях. Благодаря своему позитиву и оптимизму способен поднять настроение в самый пасмурный день. Отлично вписывается в тенденции моды 2021/2022 гг. Чтобы добавить романтизма, выбирайте этот модный цвет в сочетании в флористическими узорами.

«Ветка оливы»

Pantone 18-5027. Не первый сезон оливковый является одним из любимых цветов модных дизайнеров. В одежде женщины он найдет свое воплощение осенью и зимой без труда. Это могут быть куртки и плащи, а также стильные брюки.

«Освещение»

Pantone 13-0647. Сочный оттенок желтого, который одновременно напомнит и об осени, и о солнечных днях, и об освежающем лимоне. Тяжело представить, как можно пребывать в плохом настроении, если надеть одежду такого оттенка. Он действительно освещает все вокруг.

«Сухая глина»

Pantone 17-1340 — это один из оттенков желто-коричневого цвета. Отличное решение для сезона осень-зима в верхней одежде женщины, потому что он говорит о стабильности и уверенности в себе. Такой цвет вряд ли надоест глазу, но чтобы его разбавить, можно выбрать элементы одежды более воздушного, игривого оттенка.

«Корневое пиво»

Pantone 19-1228. Этот темно-коричневый цвет с легким желтым подтоном является выразительным и упрямым. Стоит попробовать его в трикотажных изделиях или брючных костюмах — он не разочарует своей универсальностью и будет создавать невероятную симфонию с цветами осени.



«Огненный вихрь»

Pantone 18-1453 — это один из лучших оттенков красного, который попросту нечем заменить, если хочется подчеркнуть экспрессию и динамику, но не уйти от тонкого чувства стиля и лаконичности. Женщина в одежде такого модного цвета привлекает всеобщие взгляды, но его можно использовать как акцент.

«Абсолютно серый»

Pantone 17-5104 — классический серый цвет, который иногда стоит в одном ряду с белым и черным. Он хорош как фон, но и как основной вписывается в палитру модных цветов для одежды осень-зима 2021-2022 года.

«Соя»

Pantone 13-0919 — не менее спокойный, но теплый классический оттенок. Он может сочетаться практически с любым ярким цветом, разбавляя его, чтобы не перенагружать образ.

«слишком много желающих» — британскую молодёжь предостерегают от поступления в вузы — ИноТВ

Ведущий филантроп Соединённого Королевства в сфере образования Питер Лампл призвал молодых британцев не спешить с поступлением в университеты. По его словам, выпускники вузов не могут выплатить долги за обучение, создавая дополнительную нагрузку на госбюджет, и зачастую не находят работы по специальности, передаёт The Daily Telegraph.

В университеты собираются поступать «слишком много» молодых британцев. Такое мнение высказал ведущий филантроп Соединённого Королевства в сфере образования, основатель и председатель благотворительной организации Sutton Trust Питер Лампл, пишет The Daily Telegraph.

По словам Лампла, растущее число абитуриентов, которые стремятся получить высшее образование, стало «огромной» проблемой. Его комментарии прозвучали на фоне рекордного количества заявок на поступление в университеты: 44% всех 18-летних жителей Англии хотят получить место в вузах, что на 10% больше, чем в прошлом году.



Между тем в британском правительстве растёт беспокойство относительно числа учащихся, которые поступают в университет, но в конечном итоге оказываются обременёнными долгами, которые они не могут выплатить. В результате оплачивать счета приходится казначейству, поясняет издание.



Лампл потратил 20 лет и миллионы фунтов, чтобы увеличить количество студентов из неблагополучных семей в самых престижных университетах Великобритании. Но теперь он убеждён, что «чересчур много» людей получают научные степени.



«Я думаю, что слишком много детей учится в университетах. Слишком много выпускников имеют большую задолженность — уровень долга астрономический, — и во многих случаях они получают навыки, которые не нужны рынку», — сказал он The Telegraph.



«Студенты не смогут выплатить долг, так что это большая проблема. Кто будет платить? Мы даём им деньги — налогоплательщик финансирует их обучение — и налогоплательщик не получит свои средства обратно», — добавил он.



В интервью изданию Лампл также предположил, что некоторым студентам «лучше подходит» профессионально-техническое образование при производстве, которое уже предлагают некоторые компании, в том числе Amazon и Goldman Sachs. Участники таких программ «получают возможность зарабатывать и учиться, заканчивают обучение без долга и приобретают навыки, которые нужны рынку», подчеркнул филантроп.



Между тем британские министры уже дали понять, что намерены продвигать эту инициативу, чтобы больше молодых людей, в том числе желающих поступить в университет, оценили выгодность этого варианта. Источники, близкие к министру образования Гэвину Уильямсону, сообщили The Daily Telegraph, что он «всецело поддерживает» выводы Лампла.

Официальная информация по ситуации с коронавирусом в Новосибирской области

04/08/2021 — 10:40

Росздравнадзор и минздрав региона провели аудит инфекционного госпиталя городской больницы № 1

В ходе совместного обхода специалисты провели оценку качества лечения пациентов с коронавирусной инфекцией. Проверку организовали после публикаций в средствах массовой информации о переполненности стационара и размещении пациентов в коридорах.

Руководитель территориального органа Росздравнадзора по Новосибирской области Елена Хрусталева и заместитель министра здравоохранения региона Елена Аксенова провели обход третьего корпуса Горбольницы. Он полностью перепрофилирован под коронавирусный госпиталь. Первое, что отметила комиссия во время обхода – люди в коридоре сейчас не лежат, свободные койки есть и в обычных палатах, и в реанимации.

Елена Аксенова напомнила, что госпиталь работает как распределительный центр. Ротация пациентов происходит ежедневно. «На врачей госпиталя возложена сложная задача по сортировке больных, они, как мы говорим, «с колес», по скорой помощи, принимают пациентов с подозрением на коронавирусную инфекцию, проводят ПЦР-диагностику, решают – либо переводить в госпиталь второго типа, либо оставить на лечение здесь. Да, были дни, когда поступление [больных было] больше обычного. Мы несколько раз меняли маршрутизацию, в связи с перепрофилированием новых корпусов и больниц. И между ними дни [дежурства] менялись неоднократно, чтобы сбалансировать ситуацию, разгрузить госпиталь [Горбольницы]».

В Горбольнице, с учетом изоляторов других отделений, сейчас развернуто 395 инфекционных коек. Госпитализировано 328 пациентов, из них коронавирус подтвержден у 252. Ольга Пархоменко, заместитель главного врача больницы и руководитель инфекционного госпиталя пояснила, что городская клиническая больница продолжает принимать больных по своим основным профилям в других корпусах: с хирургической, онкологической патологиями, без перерывов работают родильный дом и региональный сосудистый центр. В эту волну инфекционный госпиталь в третьем корпусе открыли 17 июня. «У нас медперсонал прошел и первую, и вторую волну, и имеет колоссальный опыт работы с этими пациентами. Есть хороший рентген-аппарат, который нас очень здорово выручает в этом корпусе, есть 183 кислородные розетки. Для сравнения – в самом начале, в первую волну, у нас было только 27 кислородных точек. Дополнительно работают кислородные концентраторы», – пояснила она.

Комиссия проверила наличие лекарственных препаратов и отметила, что все необходимые медикаменты в больнице есть. Особое внимание – обеспечению кислородной поддержкой. Елена Хрусталева рассказала, что в Росздравнадзор поступают вопросы по обеспечению пациентов кислородом. И подчеркнула, что медицинский кислород – лекарственный препарат. «Назначить медицинский кислорода, определить показания к применению может только [лечащий] врач. Потому что, если в атмосферном воздухе, которым мы дышим, [содержится] 21% кислорода, то медицинский кислород содержит 99% [этого газа], и это мощный окислитель. Если применять бесконтрольно медицинский кислород, он может дать много негативных реакций: отек легких, усиление ишемии миокарда, отравление. Это достаточно опасный вид лечения, который должен контролировать врач.

Что касается обращений «нам недостаточно [дают] кислорода», все-таки это [объем кислородной поддержки] определяет не пациент. Необходимость, потребность и те схемы лечения кислородом, которые подходят пациенту, определяются только врачом: помимо гипоксии смотрятся объективные параметры: насыщение крови кислородом, кислотно-щелочное состояние крови, электролитный состав. И по этим параметрам идет назначение и дозирование этого лекарственного препарата. Это не тот препарат, который безопасен и может всем подряд назначаться. Есть к нему показания, есть противопоказания, есть осложнения от применения», – уточнила она.

Руководитель Новосибирского Росздравнадзора поговорила с пациентами и заметила, что практически все благодарят медицинский персонал за лечение и уход. Претензий к качеству оказания медицинской помощи нет.

Станислав Родионов лежит в стационаре неделю. До этого неделю лечился от пневмонии дома. Врач из поликлиники четыре раза приходил по вызову, корректировал терапию, но обойтись без госпитализации не получилось. «Я, честно сказать, не верил во все это [в серьезность кронавирусной инфекции], – отметил Станислав. – А сейчас я это испытал на себе, и хочу всем сказать, что это все серьезно. До конца, пока это тебя не коснется, ты не можешь понять».

После госпитализации состояние Станислава улучшилось на четвертый день, сейчас он чувствует себя практически здоровым. «Отдельно хочу сказать спасибо этой больнице. Я был в очень тяжелом состоянии, врачи сразу приняли все меры, быстро среагировали. Не знаю, как в других больницах, в этой больнице наблюдают, ухаживают, кормят. Врачи делают все, что возможно. Очень чуткое отношение», – подчеркнул он.

Елена Аксенова добавила, что Горбольница – основная клиническая база Новосибирского медуниверситета. Здесь работает высокопрофессиональная команда врачей, среднего и младшего медперсонала.

Едена Хрусталева уточнила, что жалобы на стационарную медпомощь, которые получает Росздравнадзор – единичные. По данному стационару обращений вообще не поступало.


сокетов гнева. Доступна экспериментальная поддержка… | по Seriallos | Raidbots

Экспериментальная поддержка теперь доступна в Top Gear

Теперь вы можете протестировать добавление одного сокета в комбинации в Top Gear, используя опцию «Wrathion Socket».

Оценка добавления сокета может быть очень запутанной! Прочтите, как читать отчеты, и об ограничениях этой функции.

Это в первую очередь полезно, если ваш текущий набор полностью вставлен, и вы хотите выяснить, может ли какой-нибудь другой кусок быть лучше, если бы к нему был добавлен сокет.Если ваша текущая высшая передача имеет незакрепленные предметы, просто бросьте розетку на один из них, и это будет оптимально.

Общие сведения об отчетах Wrathion Socket

Top Gear автоматически пропускает комбинации, которые приводят к одинаковому урону в секунду. В случае розеток это означает, что многие комбинации, единственная разница в которых состоит в том, какая часть имеет розетку, будут пропущены. Таким образом, хотя может быть 5 разных предметов, которые могут получить сокет, Top Gear покажет только 1 из этих комбинаций.

В качестве примера, в моем текущем редукторе 5 штук без гнезда.Если я запускаю симуляцию, в которую добавлен сокет, будет только два результата, когда вы можете ожидать 6 (экипированный набор и каждый элемент с сокетом):

В этом случае не имеет значения, какой элемент получит сокет. — другой предмет с сокетом приведет к тому же ДПС. Таким образом, Top Gear пропускает идентичные наборы передач и показывает только 1 результат.

Если вы хотите установить розетку на другой элемент той же передачи, сделайте это! Это тот же ДПС.

Ограничения

• Добавляется только одно гнездо.
• Вы можете выбрать только один камень для тестирования в этом гнезде.
• Включены только комбинации, которые могут добавить сокет или уже имеют полные сокеты.
• Элемент, на котором будет отображаться сокет / драгоценный камень, произвольный. Важно выяснить, какая комбинация является лучшей с одним добавленным сокетом — оттуда вы можете добавить сокет к любому элементу в этой комбинации, который вы предпочитаете.
• Есть некоторые предметы, которые нельзя разместить в игре, которые можно выбрать в Top Gear (обновление 2020–05–11: предметы Вечного дворца будут вставлены в гнезда , а не ).

Выбор предметов будет обновлен, чтобы показать, какие предметы будут вставлены в гнезда:

В отчетах будут отображаться изменения гнезда / камня так же, как и другие изменения камня:

100 мил Гнездо | Стандартные зонды QA Technology

Гнездо 100 мил | Стандартные пробники QA Technology

Предназначен для тестирования плат без нагрузки и без нагрузки.

QA Technology предлагает множество комбинаций розеток. Вы можете создать свою розетку, выбрав тип трубки, нажимное кольцо и заделку для вашего конкретного применения.

Если у вас возникнут вопросы в любой момент в процессе, свяжитесь с нами по телефону (603) 926-0348.

Рекомендуемые монтажные отверстия и размеры сверл в AT7000, G10 / FR4 или аналогичном материале должны иметь размер:

Размер отверстия	Размер сверла
.0670 / 0,0690 [1,702 / 1,753]	1,75 мм

Начните создавать свой номер детали.

Выберите материал трубки.

ПРИМЕЧАНИЯ:

(1)	Недоступно с материалом трубки G
(2)	Недоступно с материалом S-образной трубки
(3)	Доступен только с M-концом
(4)	Доступен только с S-образной трубкой из материала
(5)	Недоступно с клеммой M или S

Все характеристики могут быть изменены без предварительного уведомления.Все размеры указаны в [мм]. Все силы пружины равны унциям [гм / ньютонам].

Комбинированные блоки питания

Вертикальный монтаж ‘0U’
	Вертикально Установленный PDU с комбинацией розеток C13 и C19 с Возможность локального или удаленного контроля мощности Вертикально (0U) для монтажа в стойку Различные комбинации IEC 60320 C13 и C19 Розетки Вариант измерителя мощности Olson или Olson Удаленный мониторинг мощности Дополнительные удерживающие зажимы Опции на 16 А и 32 А Все блоки 230 В, 50/60 Гц, однофазные Цельнометаллическая конструкция Порошковое покрытие черного цвета		16A Номинальный Комбинация C19 и C13 с цифровым измерителем Вертикальный мощность распределительные устройства с комбинацией стандартов IEC 60320 C13 10A и IEC 60320 C19 16A розетки и либо амперметр, либо измеритель мощности. Доступен с 7 различными комбинациями Розетки
			16А Номинальная комбинация Розетки C19 и C13 Вертикальный мощность распределительные устройства с комбинацией стандартов IEC 60320 C13 10A и IEC 60320 C19 16A Розетки. Доступен с 7 различными комбинациями розеток
	32А Номинальная комбинация Розетки C19 и C13 Вертикальный мощность распределительные устройства с комбинацией стандартов IEC 60320 C13 10A и IEC 60320 C19 16A розетки с автоматическим выключателем. Доступен с 7 различными комбинациями розеток		32А Номинальная комбинация C19 и C13 с цифровым измерителем Вертикальный мощность распределительные устройства с комбинацией стандартов IEC 60320 C13 10A и IEC 60320 C19 16A розетки с автоматическим выключателем и либо амперметром, либо силовым Метр.
	16А Номинальная комбинация IEC 60320 C13 10A и C19 16A розетки с цифровыми счетчиками Цифровой амперметр с 8 или 10 закрытых розеток IEC 60320 C13 10A и 4 или 6 розеток IEC 60320 C19 16A в вертикально установленной панели.		16А и 32А Индивидуальная оценка Слитная комбинация Розетки IEC 60320 C13 10A и C19 16A с опциями счетчика 16 закрытых розеток IEC 60320 C13 10A и 4 розетки IEC 60320 C19 16A, индивидуально закреплены в вертикально установленной панели. Вариант цифрового измеритель мощности или выносной измеритель мощности.
19 » По горизонтали Навесной
	По горизонтали Комбинация PDU C13 / C19 Горизонтальный, 19 дюймов, высотой 2U распределительные устройства с комбинацией из 12 IEC 60320 C13 10A и 4 индивидуально предохраненный неоновым светом IEC 60320 C19 16A Розетки .		По горизонтали Комбинация PDU C13 / C19 Горизонтальный, 19 дюймов, высотой 2U распределительные устройства с комбинацией из 8 IEC 60320 C13 10A и 4 IEC 60320 C19 Розетки на 16А, каждая индивидуально сплавляемая неоновым светом.
	Комбинация C13 / C19 розетки Индивидуально Коммутируемый и плавкий 4 розетки C19 16A и 6 розеток C13 Отдельные предохранители и переключатели для каждая розетка Цифровой измеритель мощности Olson deluxe Вариант вилки IEC309 на 16 А или 32 А Корпус 2U.		Комбинация Розетки IEC 60320 C13 / C19 с переключателем включения / выключения питания с индивидуальным переключением и предохранителями, а также цифровым измерителем 4 розетки C19 16A и 6 розеток C13 Отдельные предохранители и переключатели для каждая розетка Сетевой выключатель Цифровой измеритель мощности Olson deluxe Вариант вилки IEC309 на 16 А или 32 А Корпус 2U.
Мощность Комбинации данных
	‘Мощность и Комбинированные блоки данных Диапазон PDU с розетками питания и данных.
Выбор Между розетками C13 и C19
	Выбор Правильный разъем IEC С розетка в стиле IEC C19 набирает популярность, теперь существует настоящая выбор разъемов IEC для блоков распределения питания. Их обычно путают, так что убедитесь, что вы получили тот, который вам нужен!

Почему в мире так много разных напряжений, вилок и розеток?

Сегодня, все еще работая в Google, мы сохраняем надежду. И мы счастливы сказать, что мы сделали несколько ошибок. В частности, системы возобновляемых источников энергии дешевели быстрее, чем мы ожидали, и их внедрение превысило прогнозы, которые мы приводили в 2014 году.

Инженеры могут дополнительно масштабировать зрелые технологии, такие как энергия ветра [1] и солнечная энергия [2]. Другие зарождающиеся технологии требуют значительных инноваций, например, водородные самолеты [3] и электродуговые печи для производства стали [4]. Чтобы противодействовать наихудшим непосредственным последствиям изменения климата, мы Крис Филпот

В нашей предыдущей статье речь шла о «прорывных» целевых ценах ( разработан в сотрудничестве с консалтинговой фирмой McKinsey & Co.), что может привести к сокращению выбросов в США на 55% к 2050 году. С тех пор цены на ветровую и солнечную энергию достигли целевых показателей, установленных на 2020 год, а цены на батареи — даже лучше, упав до диапазона, прогнозируемого на 2050 год. — ожидаемые ценовые тенденции в сочетании с дешевым природным газом привели к сокращению потребления угля в США вдвое. Результат: к 2019 году выбросы в США упали до уровня, прогнозируемого сценарием McKinsey на 2030 год — на десять лет раньше, чем предсказывала наша модель.

И благодаря этому прогрессу в декарбонизации производства электроэнергии инженеры ищут и находят многочисленные возможности для переключения существующих систем, основанных на сжигании ископаемого топлива, на электроэнергию с низким содержанием углерода.Например, электрические тепловые насосы становятся рентабельной заменой топочного топлива, а электрические автомобили дешевеют и растут в цене.

Однако даже при всем этом прогрессе мы все еще находимся на траектории серьезного изменения климата: К 2100 году повысится на 3 ° C. Многие страны не соблюдают сокращения выбросов, которые они обещали в Парижском соглашении 2015 года. Даже если бы каждая страна выполнила свое обещание, этого было бы недостаточно, чтобы ограничить глобальное потепление до 1,5 ° C, что большинство экспертов считает необходимым, чтобы избежать экологической катастрофы.Выполнение обещаний сегодня потребует резкого сокращения выбросов. Если этого массового сокращения выбросов не произойдет, что, как мы думаем, вероятно, потребуются другие стратегии, чтобы удерживать температуру в определенных пределах.

Приведенная стоимость энергии описывает затраты на строительство и эксплуатацию электростанций в течение срока их службы, измеряемые в долларах США за мегаватт-час. С 2009 года стоимость солнечной фотоэлектрической (PV) и ветровой энергии быстро снизилась. Цены на емкость аккумуляторов упали еще быстрее. Источник: BloombergNEF

Вот некоторые ключевые цифры: Чтобы обратить изменение климата вспять, хотя бы частично, нам нужно снизить уровень углекислого газа в атмосфере до более безопасного порогового значения. 350 частей на миллион; в День Земли 2021 эта цифра составила 417 промилле. По нашим оценкам, для достижения этой цели потребуется удалить из атмосферы порядка 2 000 гигатонн CO ₂ из атмосферы в течение следующего столетия. Это полное удаление необходимо как для поглощения существующего в атмосфере CO ₂ , так и для CO ₂ , который будет выбрасываться, когда мы переходим к углеродно-отрицательному обществу (которое удаляет из атмосферы больше углерода, чем выделяет).

Наши первые битвы в войне с изменением климата требуют, чтобы инженеры работали над многими существующими технологиями, которые можно масштабно масштабировать. Как уже было показано на примере ветряных, солнечных батарей и батарей, такое расширение масштабов часто приводит к резкому снижению затрат. В других отраслях промышленности для сокращения выбросов требуются технологические революции. Если вы поэкспериментируете со своим собственным набором методов смягчения последствий изменения климата, используя Интерактивный климатический инструмент En-ROADS, вы увидите, сколько вариантов вам нужно максимально использовать, чтобы изменить нашу текущую траекторию и достичь уровня 350 ppm CO ₂ и глобального повышения температуры не более чем на 1.5 ° С.

Так что же делать инженеру, который хочет спасти планету? Даже когда мы работаем над переходом к обществу, основанному на безуглеродной энергии, мы должны серьезно относиться к секвестрации углерода, то есть к хранению CO. ₂ в лесах, почве, геологических формациях и других местах, где он будет оставаться на месте. И в качестве временной меры в этот трудный переходный период нам также необходимо будет рассмотреть методы управления солнечным излучением — отклонение некоторого количества падающего солнечного света для уменьшения нагрева атмосферы.Эти стратегические направления потребуют реальных инноваций в ближайшие годы. Чтобы выиграть войну с изменением климата, нам также нужны новые технологии.

Мы надеемся, что необходимые технологии появятся в течение нескольких десятилетий. В конце концов, инженерам прошлого потребовались всего несколько десятилетий, чтобы спроектировать боевые машины, построить корабли, которые могли бы облететь земной шар, наладить повсеместную связь в реальном времени, ускорить вычисления более чем в триллион раз и запустить людей в космос и на Луну. 1990-е, 2000-е и 2010-е были десятилетиями, когда ветроэнергетика, солнечная энергия и сетевые батареи, соответственно, стали широко распространяться.Что касается технологий, которые определят грядущие десятилетия и позволят людям жить устойчиво и благополучно на планете со стабильным климатом, то отчасти это зависит от вас. У инженеров есть над чем усердно работать. Вы готовы?

Прежде чем мы перейдем к технологическим вызовам , которые требуют вашего внимания, позвольте нам немного поговорить о политике. Климатическая политика имеет важное значение для инженерных работ по декарбонизации, поскольку она может привести к резкому падению затрат на новые энергетические технологии и переключению рынков на низкоуглеродные альтернативы.Например, к 2005 году Германия предлагала чрезвычайно щедрые долгосрочные контракты производителям солнечной энергии (примерно в пять раз дороже средней цены на электроэнергию в Соединенных Штатах). Этот гарантированный спрос дал толчок мировому рынку солнечных фотоэлектрических (PV) панелей, который с тех пор растет в геометрической прогрессии. Короче говоря, временные субсидии Германии помогли создать устойчивый глобальный рынок солнечных батарей. Люди часто недооценивают, насколько человеческая изобретательность может быть раскрыта, когда она продвигается рыночными силами.

Для достижения цели ограничения нагрева до 1,5 ° C, чистый CO 2 должны немедленно резко сократиться по сравнению с нашими текущими выбросами, как показано в строке A. Если выбросы уменьшатся еще через десять лет, как показано в строке B, тогда гораздо большее количество CO 2 нужно будет удалить. Источник: Отчет МГЭИК, «Глобальное потепление на 1,5 ° C»

Этот всплеск солнечной фотоэлектрической энергии мог произойти десятилетием раньше. К 1995 году все основные процессы были готовы: инженеры освоили технические этапы изготовления кремниевых пластин, диффузионных диодных переходов, нанесения металлических решеток на поверхности солнечных элементов, пассивирования поверхности полупроводника для добавления антиотражающего покрытия и ламинирования модулей.Единственным недостающим элементом была политика поддержки. Мы не можем позволить себе больше этих «потерянных десятилетий». Мы хотим, чтобы инженеры посмотрели на энергетические системы и спросили себя: какие технологии имеют все необходимое для увеличения масштабов и снижения затрат, кроме политики и рынка?

Нобелевский лауреат по экономике Уильям Нордхаус в своей книге утверждает, что ценообразование на углерод играет важную роль в борьбе с изменением климата. The Climate Casino (Издательство Йельского университета, 2015). Сегодня цены на углерод применяются к примерно 22 процентам глобальных выбросов углерода.Крупный углеродный рынок Европейского Союза, который в настоящее время оценивает углерод выше 50 евро за тонну (61 доллар США), является основной причиной, по которой его авиакомпании, производители стали и другие отрасли в настоящее время разрабатывают долгосрочные планы декарбонизации. Но экономист Марк Жаккар отметил, что, хотя налоги на выбросы углерода наиболее эффективны с экономической точки зрения, они часто сталкиваются с огромным политическим противодействием. Поэтому пионеры климатической политики в Канаде, Калифорнии и других странах прибегли к гибким (хотя и более сложным) правилам, которые предоставляют отраслям разнообразные возможности для достижения целей декарбонизации.

Инженеры могут оценить простоту и элегантность ценообразования на углерод, но самый простой подход не всегда обеспечивает прогресс. Хотя мы, инженеры, не занимаемся разработкой политик, нам следует оставаться в курсе и поддерживать политики, которые помогут процветать нашей отрасли.

Сложные задачи декарбонизации в изобилии для амбициозных инженеров. Их слишком много, чтобы перечислить в этой статье, поэтому мы выберем несколько избранных и отсылаем читателя к Project Drawdown, организации, которая оценивает влияние усилий по борьбе с изменением климата, для получения более полного списка.

Рассмотрим авиаперелеты. Это составляет 2,5 процента мировых выбросов углерода, и декарбонизация — достойная цель. Но вы не можете просто уловить выхлопные газы самолетов и закачать их под землю, да и инженеры вряд ли в ближайшее время разработают батарею с плотностью энергии реактивного топлива. Итак, есть два варианта: либо вытащить CO ₂ непосредственно из воздуха в количествах, которые компенсируют выбросы самолетов, а затем спрятать его где-нибудь, либо переключиться на самолеты, которые работают на безуглеродном топливе, таком как биотопливо.

Инженеры упорно трудились, чтобы освоить шаги, необходимые для создания солнечных фотоэлектрических систем, но затем они потеряли десятилетие, ожидая поддержки политики, которая снизила цены, чтобы создать рынок. Мы не можем позволить себе больше потерянных десятилетий.

Одна интересная возможность — использовать водород в качестве авиационного топлива. Airbus в настоящее время работает над проектами самолета с водородным двигателем, который, по ее словам, будет коммерчески использоваться в 2035 году. Большая часть сегодняшнего водорода явно вредна для климата, поскольку он производится из ископаемого газа метана в процессе, который выделяет CO ₂ .Но производство чистого водорода — горячая тема для исследований, и 200-летний метод электролиза воды, в котором H ₂ O расщепляется на кислород и водород, приобретает новый вид. Если низкоуглеродное электричество используется для электролиза, полученный чистый водород можно использовать для производства химикатов, материалов и синтетического топлива.

Политика, особенно в Европе, Япония и Австралия продвигают вперед исследования водорода. Например, Евросоюз опубликовал амбициозную стратегию в отношении 80 гигаватт мощностей в Европе и соседних странах к 2030 году.Инженеры могут помочь снизить цены; первая цель — достичь 2 долларов за килограмм (по сравнению с примерно 3 долларами до 6,50 долларов за килограмм сейчас), после чего чистый водород будет дешевле, чем сочетание природного газа с улавливанием и секвестрацией углерода.

Безопасный для климата водород также может привести к еще одному великому достижению: обезуглероживанию производства металлов. Каменный век уступил место железному веку только тогда, когда люди выяснили, как использовать энергию для удаления кислорода из металлических руд, встречающихся в природе.В Европе вырубили лес частично, чтобы получить древесный уголь для сжигания в тиглях, где мастера по металлу нагревали железную руду, поэтому это считалось экологической победой, когда они перешли с древесного угля на уголь в 18 веке. Сегодня, благодаря углеродному рынку Европейского Союза, инженеры пилотирование новых захватывающих методов удаления кислорода из металлической руды с использованием водородных и электродуговых печей.

Предстоит еще проделать большую работу по обезуглероживанию производства электроэнергии и производству чистого топлива.Во всем мире люди используют примерно один зеттаджоуль в год — это 10 ²¹ джоулей в год. Удовлетворение этого спроса без дальнейшего содействия изменению климата означает, что нам придется резко ускорить внедрение источников энергии с нулевым выбросом углерода. Для обеспечения 1 ZJ в год только солнечными батареями, например, потребуется покрыть панелями примерно 1,6% площади суши в мире. Выполнение этого с помощью одной только ядерной энергии потребовало бы строительства трех 1-гигаваттных станций каждый день в период с настоящего момента до 2050 года.Ясно, что нам нужен ряд экономичных и экологически безопасных вариантов, особенно в свете значительных региональных различий в ресурсах.

Пока мы рассматриваем эти варианты, нам также необходимо убедиться, что эти источники энергии стабильны и надежны. Критически важные инфраструктуры, такие как больницы, центры обработки данных, аэропорты, поезда и очистные сооружения, нуждаются в круглосуточном электроснабжении. (Google, например, настойчиво стремится к безуглеродной энергии в режиме 24/7 для своих дата-центры к 2030 году.) Большинство крупных промышленных процессов, таких как производство стекла, удобрений, водорода, синтезированного топлива и цемента, в настоящее время рентабельны только тогда, когда заводы работают почти непрерывно и часто требуют высокотемпературного технологического тепла.

Чтобы обеспечить стабильную безуглеродную электроэнергию и технологическое тепло, мы должны рассмотреть новые формы ядерной энергетики. в Новая политика Соединенных Штатов и Канады поддерживает передовые разработки и лицензирование ядерной энергетики. Десятки передовых компаний, занимающихся делением ядерных материалов, предлагают инженерам множество интересных задач, таких как создание отказоустойчивого топлива, которое становится менее реактивным по мере нагрева.Другие возможности можно найти в разработке реакторов, которые рециркулируют отработавшее топливо для уменьшения количества отходов и потребностей в горнодобывающей промышленности или разрушают долгоживущие компоненты отходов с помощью новых технологий трансмутации.

Инженерам, которых тянет к действительно сложным заданиям, стоит подумать о ядерный синтез, где проблемы включают контроль плазмы, в которой происходит термоядерный синтез, и достижение чистой выходной электрической мощности. Соревнование этого десятилетия в области передовых технологий ядерной энергетики может привести к появлению победителей, которые воодушевят инвесторов, а новый раунд политики может подтолкнуть эти технологии вниз по кривой затрат, избегая потерянного десятилетия для передовой ядерной энергетики.

Водород может сыграть решающую роль в безуглеродной энергетической системе, поскольку возобновляемые источники энергии и атомная энергия обеспечивают большую долю электроэнергии. Водород можно использовать в качестве сырья для производства синтетического топлива, которое может заменить ископаемое топливо. Водород также можно использовать непосредственно в качестве топлива или сырья для декарбонизации промышленных процессов, что требует некоторой новой распределительной и промышленной инфраструктуры. Источник: Управление энергоэффективности и возобновляемых источников энергии США

Глобальный климат Сохранение — идея, которую инженеры должны любить, потому что она открывает новые области и возможности карьерного роста.Климат Земли имеет разомкнутый цикл более 4 миллиардов лет; нам повезло, что резко колеблющийся климат нашей планеты был необычайно стабильным на протяжении 10 000 лет, когда возникла и процветала современная цивилизация. Мы считаем, что человечество скоро начнет обматывать контур управления климатом Земли, проектируя и внедряя контролируемые изменения, которые сохранят климат.

Основная причина сохранения климата — избежать необратимых изменений климата. Таяние ледникового покрова Гренландии могло поднимет уровень моря на 6 метров, иначе безудержное таяние вечной мерзлоты может привести к выбросу парниковых газов, которые увеличат глобальное потепление.Ученые согласны с тем, что продолжение неконтролируемых выбросов вызовет такие переломные моменты, хотя есть неуверенность в том, когда это произойдет. Экономист Нордхаус, применяя консервативный принцип предосторожности к изменению климата, утверждает, что эта неопределенность оправдывает более ранние и более масштабные климатические меры, чем если бы были точно известны пороговые значения критической точки.

Мы верим в активное удаление углекислого газа, потому что альтернатива слишком мрачна и слишком дорога.Некоторые подходы к удалению и связыванию углекислого газа технически осуществимы и в настоящее время судят. Другие, такие как удобрение океана водорослями и планктоном, вызвали разногласия, когда их пытались предпринять в ранних экспериментах, но нам также нужно узнать больше об этом.

В Рекомендация Межправительственной группы экспертов по изменению климата для ограничения потепления на уровне 1,5 ° C требует сокращения чистых глобальных выбросов почти вдвое к 2030 году и до нуля к 2050 году, но страны не делают необходимых сокращений выбросов.(Под чистыми выбросами мы понимаем фактические выбросы CO ₂ минус CO ₂ , которые мы извлекаем из воздуха и улавливаем.) МГЭИК оценивает, что достижение целевой пиковой температуры 1,5 ° C и, со временем, выделение CO ₂ концентраций до 350 ppm на самом деле требует отрицательных выбросов более 10 Гт CO ₂ в год в течение нескольких десятилетий — и это может потребоваться до тех пор, пока в атмосфере остаются клопы, которые продолжают выделять CO ₂ .

С помощью инструмента моделирования климата En-ROADS любой может разработать сценарии решения проблемы изменения климата. В Частично показанный здесь сценарий достигает целей ограничения выбросов и потепления. Это достигается за счет максимальных возможных изменений в энергоснабжении, достижений в области энергоэффективности и электрификации, а также повсеместного удаления и связывания углерода. Источник: En-ROADS

Инструмент En-ROADS, который можно использовать для моделирования воздействия стратегий смягчения последствий изменения климата, показывает, что ограничение потепления до 1.5 ° C требует максимального использования всех вариантов связывания углерода, включая биологические средства, такие как лесовосстановление, и новые технологические методы, которые еще не являются рентабельными.

Нам нужно изолировать CO ₂ , частично для компенсации деятельности, которая не может быть обезуглерожена. Цемент, например, имеет самый большой углеродный след из всех искусственных материалов, создавая около 8 процентов глобальных выбросов. Цемент производится путем нагревания известняка (в основном кальцита или CaCO ₃ ) для получения извести (CaO).При производстве 1 тонны цементной извести выделяется около 1 тонны CO ₂ . Если бы все выбросы CO ₂ от производства цемента улавливались и закачивались под землей по цене 80 долларов за тонну, по нашим оценкам, 50-фунтовый мешок (около 23 кг) бетонной смеси, одним из компонентов которой является цемент, будет стоить примерно на 42 цента больше. Такое изменение цен не остановит людей от использования бетона и не приведет к значительному увеличению затрат на строительство. Более того, газ, выходящий из дымовых труб на цементных заводах, богат CO ₂ по сравнению с разбавленным количеством в атмосфере, что означает, что его легче улавливать и хранить.

Улавливание выбросов цемента будет хорошей практикой, поскольку мы готовимся к большему увеличению удаления 2000 Гт CO. ₂ прямо из атмосферы в течение следующих 100 лет. В этом заключается одна из самых больших проблем века для ученых и инженеров. В недавней статье Physics Today стоимость прямого улавливания атмосферного CO ₂ оценивается в диапазоне от 100 до 600 долларов за тонну. Этот процесс является дорогостоящим, поскольку требует большого количества энергии: прямой захват воздуха включает нагнетание огромных объемов воздуха над сорбентами, которые затем нагреваются для высвобождения концентрированного CO ₂ для хранения или использования.

Нам нужен ценовой прорыв в области улавливания и связывания углерода, который будет конкурировать с тем, что мы видели в ветроэнергетике, солнечной энергии и батареях. Мы оцениваем это в 100 долларов за тонну, удалив эти 2000 Гт CO. ₂ будет составлять примерно 2,8 процента мирового ВВП за 80 лет. Сравните эту стоимость с потерями, связанными с переломным моментом в изменении климата, который никакие расходы не могут отменить.

В принципе, подземных скальных образований достаточно, чтобы хранить не только гигатонны, но и тератонны CO ₂ .Но масштаб необходимого секвестрации и безотлагательная необходимость в нем требуют нестандартного мышления. Например, массовое и дешевое удаление углерода может быть возможным при помощи природы. Во время каменноугольного периода нашей планеты, 350 миллионов лет назад, природа улавливала столько углерода, что уменьшила содержание CO ₂ в атмосфере с более чем 1000 частей на миллион до нашего доиндустриального уровня в 260 частей на миллион (и при этом образовала уголь). Механизм: растения вырабатывали волокнистый углеродсодержащий материал лигнин для своих стеблей и коры за миллионы лет до того, как другие существа разработали способы его переваривания.

Теперь представьте, что океан поглощает и почти полностью перерабатывает около 200 Гт CO. ₂ в год. Если бы мы могли предотвратить 10 процентов этого повторного выброса в течение 100 лет, мы бы достигли цели по секвестированию 2 000 Гт CO ₂ . Возможно, какое-то существо в пищевой цепи океана может быть изменено, чтобы выделять органический биополимер, такой как лигнин, который трудно метаболизировать, который оседает на морском дне и улавливает углерод. Фитопланктон быстро размножается, предлагая быстрый путь к огромным масштабам.Если наше наследие решения проблемы изменения климата — это несколько миллиметров неудобоваримых, богатых углеродом фекалий на дне океана, нас это устроит.

Наши первые битвы в войне с изменением климата требуют, чтобы инженеры работали над существующими технологиями, которые можно масштабно масштабировать. Но чтобы выиграть войну, нам потребуются и новые технологии.

Изменение радиационного воздействия — то есть отражение большего количества солнечного света в космос — можно использовать как временную и временную меру для ограничения потепления, пока мы не добьемся снижения уровня CO в атмосфере. ₂ .Такие усилия позволят избежать наихудших физических и экономических последствий повышения температуры и будут выведены из эксплуатации после того, как кризис пройдет. Например, мы могли бы уменьшить образование инверсионных следов от самолетов, которые задерживают тепло, и сделать крыши и другие поверхности белыми, чтобы отражать больше солнечного света. Эти две меры, которые могут снизить ожидаемое нами планетарное потепление примерно на 3 процента, помогут общественности лучше понять, что наши коллективные действия влияют на климат.

Есть более амбициозные предложения, которые отражали бы больше солнечного света, но есть много споров о положительных и отрицательных последствиях таких действий.Мы считаем, что наиболее ответственный путь вперед для инженеров, химиков, биологов и экологов — это проверить все варианты, особенно те, которые могут иметь значение в планетарном масштабе.

Мы не утверждаем, что знаем, какие технологии предотвратят мир-антиутопию, который теплее на 2 ° C. Но мы искренне верим, что мировые инженеры могут найти способы доставить десятки тераватт безуглеродной энергии, радикально обезуглерожить промышленные процессы, изолировать огромное количество CO. ₂ , и временно отклонить необходимое количество солнечного излучения.Эффективное использование политики, поддерживающей достойные инновации, может помочь внедрить эти технологии в ближайшие три или четыре десятилетия, что позволит нам уверенно продвигаться по пути к стабильной и пригодной для жизни планете. Итак, инженеры, приступим к работе. Создаете ли вы машины, разрабатываете алгоритмы или анализируете числа, занимаетесь ли вы биологией, химией, физикой, компьютерами или электротехникой, у вас есть своя роль.

Мнения, выраженные здесь, принадлежат исключительно авторам и не отражают позицию Google или IEEE.

Комбинированные розетки | МУЛЬТИБОКС E-LINE

Оборудованные и / или пустые комбинации розеток и предохранительные (распределительные) коробки для заводов, строительных площадок, мастерских и рабочих помещений …

Промышленные розетки со стандартом CEE и полностью оборудованные готовые к использованию продукты в настоящее время считаются важными для технических рабочая среда, такая как фабрики, мастерские и строительные площадки.

Таким образом, оборудованные и / или могут быть оснащены «комбинированные коробки розеток» и «распределительные коробки предохранителей» , а также модульные альтернативы, которые могут удовлетворить быстро меняющиеся и постоянно растущие потребности, а также гибкие, Прочные, эргономичные, безопасные и эстетичные варианты дизайна предлагаются в соответствии с требованиями и предпочтениями для жилых и рабочих помещений.

Продукты E-Line MULTIBOX Group

Многоцелевые коробки модульной конструкции, которые можно использовать в качестве комбинированного блока розеток и / или блока предохранителей (распределительного устройства),

Коробки розеточные комбинированные выпускаются в виде:

• Пустой (12 различных вариантов)
• Для установки на розетку (без кабелей и материала переключателя, 32 различных варианта)
• Полностью смонтированный (включая материалы для кабелей и переключателей, 20 различных вариантов)

В дополнение к стандартным изделиям Multibox также может быть изготовлен в различных вариантах по запросу.

Распределительная коробка предохранителей производится как;

• Пустая коробка и DIN-рейка, а также шины нейтрали (N) и заземления (PE) входят в стандартную комплектацию предохранителей и клеммных модулей.
• Доступны четыре (4) различных варианта нижней крышки для кабельных выводов.

Нажмите, чтобы загрузить каталог

Общие и технические характеристики

E-LINE MULTIBOX выпускается в «модульной» конструкции для многоцелевого использования;

Корпус из АБС

Рабочее напряжение 230/400 В перем. Тока

Различные варианты комбинации до 125A

Панельные розетки с крышкой 16A-240V (schuko) и конструкция, подходящая для установки промышленных розеток стандартного типа CEE до 63A-415V

13 модулей для автоматических выключателей (MCB) и / или устройства защитного отключения (УЗО), отсек с прозрачной крышкой с отламываемой пластиной, запирается на замок

Стандартные шины нейтрали (N) и заземления (PE) с дополнительной модульной структурой вместе с соединительными клеммами

Возможность использования в качестве «предохранителя и распределительной коробки» вместе с клеммным модулем с крышкой и модулем выключателя с прозрачной крышкой

При использовании в качестве предохранительной и соединительной коробки доступна альтернативная нижняя крышка с множеством опций, подходящих для кабельных выводов для различных функций

E-Line MULTIBOX Изображения

Приложения E-Line MULTIBOX

• Завод, цех и производственные площади
• Строительные площадки
• Бизнес-центры и офисы
• Склады
• Паркинги
• Общие технические зоны
• Все участки электрического монтажа, требующие «комбинированной розетки» и «коробки предохранителей»

Общие сведения о виртуальных ядрах, виртуальных сокетах и ​​vCPU vSphere

Рекомендуемые, гипервизоры, ПО виртуализации, VMware Размещено 20 августа 2013 г.

Это тема, которую я не раз запутал.Я читал справочную документацию и статью в базе знаний VMware, думал, что понял это, а потом говорю: «Подождите, что?»

Во-первых, давайте посмотрим на хост…

Анализ максимального количества виртуальных ЦП vSphere на хосте

В vSphere 5.1 (я обновлю это для будущих версий) вы можете иметь до 64 виртуальных ЦП, настроенных на виртуальной машине, если у вас есть vSphere Enterprise Plus (число уменьшается по мере уменьшения выпуска vSphere). НО, вы также ограничены назначением максимального количества виртуальных ЦП, доступных вашему физическому серверу в логических ЦП.

Если мы посмотрим на один сервер в моей лаборатории, это Dell T610 с одним физическим сокетом ЦП, который имеет 4 ядра (четырехъядерный) и гиперпоточность , что удваивает количество представленных ядер, в целом из 8 ядер:

Это означает, что максимальное количество виртуальных ЦП, которое я мог бы настроить для виртуальной машины на этом хосте, было бы 8. Давайте проверим.

Если мы отредактируем настройки виртуальной машины на этом хосте, мы увидим, что можем настроить ее с 8 виртуальными сокетами и 1 виртуальным ядром на сокет, 4 сокета и 2 ядра на сокет, 2 сокета и 4 ядра на сокет или 8 сокетов и 1 ядро ​​на сокет (всего которых, если вы несколько, всего 8):

На другом хосте, Dell M610, у меня есть 2 физических сокета, 4 ядра на сокет, с включенной гиперпоточностью, что дает мне в общей сложности 16 логических процессоров:

Если я посмотрю на виртуальную машину на этом хосте (обратите внимание, что эти виртуальные машины должны быть аппаратной версии 8 или выше), я могу настроить любую комбинацию виртуальных ядер, общая сумма которых не превышает 16 (может быть 16 x 1, 1 x 16, 2 x 8, 8 x 2, 4 x 4 и т. Д.):

Теперь, когда вы знаете ограничения физических хостов и гипервизора, давайте посмотрим, почему такое различие виртуальных сокетов и виртуальных ядер доступно и что вам следует выбрать.

Гостевая ОС знает сокеты и ядра

Внимание! Очень важной частью понимания этого является то, что когда вы настраиваете vCPU на виртуальной машине, этот vCPU на самом деле является виртуальным ядром , а не виртуальным сокетом. Кроме того, виртуальный ЦП традиционно представлялся гостевой ОС в виртуальной машине как одноядерный процессор с одним сокетом.

О чем вы, возможно, не подумали, так это о том, что гостевые операционные системы знают не только количество «процессоров», но также количество сокетов и ядер, доступных для процессора.Как показывает Кендрик Коулман в своем сообщении о vCPU для License Trickery, вы можете использовать утилиту CPU-Z, чтобы узнать, сколько сокетов и ядер есть на вашей виртуальной машине.

Имеет ли значение для производительности приложений внутри, если ОС считает, что у нее 4 сокета и 2 ядра на сокет или 1 сокет с 8 ядрами? Насколько я могу судить, НЕТ (но я приветствую ваши комментарии). Гостевая ОС просто планирует потоки из каждого процесса на ядро ​​ЦП, а с помощью гипервизора эти виртуализированные потоки планируются планировщиком VMkernel на логическом ядре ЦП операционной системы.

Если это не влияет на производительность, зачем VMware предлагать эту опцию для указания количества сокетов на ядро ​​для каждой виртуальной машины? Ответ заключается в том, что все это связано с лицензированием программного обеспечения для ОС и приложений.

Лицензирование ОС и приложений на сокет

Многие (слишком много) операционных систем и приложений лицензируются «на сокет». Вы можете заплатить 5000 долларов за сокет для конкретного приложения. Допустим, Windows Server 2003 может работать «до 4 процессоров» (или сокетов).Допустим, у вас есть физический сервер с 4 четырехъядерными процессорами, всего 16 ядер, а затем включена гиперпоточность для 32 логических ядер. Если вы настроили свою виртуальную машину на использование до 4 «ЦП», как указано в лицензии, эти 4 виртуальных ЦП будут работать только на 4 физических ядрах. Однако, если бы вы установили ту же ОС Windows на том же физическом сервере, она работала бы на 4 сокетах, но с каждым сокетом, имеющим 4 ядра, он предлагал бы до 16 логических ядер для Windows (что все еще не нарушение лицензионного соглашения с конечным пользователем).Другими словами, вы сможете использовать больше ядер и, вероятно, получите большую пропускную способность.

В конце концов, то, что вы здесь делаете, — это получение детального контроля над тем, сколько виртуальных сокетов и сколько виртуальных ядер на сокет представлено каждой виртуальной машине. Таким образом, вы можете обеспечить необходимую производительность без необходимости покупать дополнительные лицензии и не нарушая условия вашего лицензионного соглашения.

[решено] VMware виртуальных сокетов против ядер на сокет — что дает лучшую производительность?

Я искал документацию, книги, Google, но не нашел однозначного ответа…

Согласно VMware ESXi 5 — у моих хостов всего 24 процессора для распределения между виртуальными машинами. Виртуальные машины работают под управлением Windows Server 2008 R2 Enterprise в качестве базовой ОС.

Какое распределение дает лучшую производительность для виртуальной машины? Например — 8 сокетов с 1 ядром на сокет, или 1 сокет с 8 ядрами, или что-то вроде 4 сокетов с 2 сердечниками на сокет?

Хосты оснащены двумя процессорами Intel Xeon X5650 2,66 ГГц, 12 МБ кэш-памяти Turbo HT. Каждый ЦП имеет 6 ядер, то есть всего 12 ядер на физическом хосте.VMware видит в общей сложности 24 процессора или 24 ядра из-за гиперпоточности.

Одна виртуальная машина будет работать с Exchange 2010, другая — с SQL 2008 R2 Standard.

Я считаю, что с точки зрения производительности физического мира было бы лучше иметь несколько ядер в ЦП, чем два отдельных одноядерных ЦП. (Кое-что о совместном использовании кеша по сравнению с обращением к отдельным кешам — но я не программист, поэтому я, возможно, совсем не в себе от этого предположения).

Поскольку я тоже новичок в VMware, приветствую любые рекомендации.

Спасибо!

---

Призрак Чили

OP

Derek_A

Этот человек — проверенный профессионал.

подтвердите ваш аккаунт чтобы ИТ-специалисты увидели, что вы профессионал. 11 января 2012 г., 09:20 UTC

В VMWare это не имеет значения. Это чисто основано на том, как процессоры представлены гостю.Независимо от того, выберете ли вы двухъядерные одноядерные сокеты или одноядерные с двухъядерными процессорами, VMWare рассматривает их как одно и то же, вы получаете 2 ядра процессорного времени.

Основная причина, по которой это было добавлено, заключалась в лицензировании программного обеспечения для гостей. В нашем случае наш SQL-сервер имеет однопроцессорную лицензию. Если я хочу выделить 4 ядра и использую по умолчанию 4 сокета по одному ядру каждое, то я нарушаю свою лицензию SQL, потому что это 4 сокета. Если я заменю это на один процессор с 4 ядрами, я снова стану законным.В любом случае я получаю одинаковую производительность в VMWare.

Microsoft уже объявила, что многие из их новых версий программного обеспечения будут основаны на модели лицензирования по числу ядер, например, новая версия SQL Server.

.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт
