Каркасный дом на винтовых сваях и видео строительства

Строительный сезон не заканчивается с наступлением холодов, особенно, если вы решили построить каркасный дом на винтовых сваях. Технология проста, практична, имеет все показатели прочности, а также энергоэффективности. Но следует знать все особенности строительных работ, чтобы получился идеальный каркасный дом на винтовых сваях.

• Каркасный дом: особенности и нюансы
• Выбор фундамента
• Обустройство фундамента свайного типа
• Каркас
• Стены
• Крыша

Каркасный дом: особенности и нюансы

Сегодня каркасный вариант дома считается самым экономным и доступным к созданию собственными руками

Сегодня вариант считается самым экономным и доступным к созданию собственными руками. Древесные пиломатериалы стоят дешевле, чем кирпич, к тому же формат больше, а значит, стройка будет быстрее. Требования к утеплению, гидро-, пароизоляции стандартны, да и разнообразие материала довольно велико, так что тут тоже особых хлопот не будет.

Но для сохранения всех эксплуатационных качеств строения нужно соблюсти все нюансы, тогда каркасные дома простоят долго и не потребуют даже минимального подновления в течение значительного периода.

Выбор фундамента

Для каркасного дома можно выбрать столбчатый, ленточный или свайно-винтовой фундамент

Для каркасного дома можно выбрать столбчатый, ленточный или свайно-винтовой фундамент. Общая масса конструкции позволяет обойтись минимальными вложениями в несущую основу и выполнить все своими руками. В частности, свайный фундамент имеет многочисленные преимущества перед всеми другими:

1. Всесезонность обустройства.
2. Независимость от сложности грунта, рельефа.
3. Минимум земельных работ.
4. Не играет значения глубина залегания грунтового водоносного слоя.
5. Водонасыщенность почвы не принимается в расчет.
6. Вариабельность заглубления, тут лишь придется брать в расчет точку промерзания грунта и заглубляться ниже ее отметки.

Важно! Сваи загоняются без предварительной расчистки местности, без применения тяжелой техники и без обязательного рытья шурфов.

7. Оперативность обустройства. Такая несущая основа будет готова за 1-2 суток.
8. Большой ассортимент винтовых свай позволяет выбрать нужные элементы, выполненные из металла с защищенным наконечником.
9. Высокая несущая способность данного типа фундамента – гарантия прочности дома. Однако многоэтажные сложные строения лучше возводить на более прочных фундаментах.
10. Свайно-винтовой фундамент – это дешево.

При всех достоинствах несущей основы свайного типа, есть некоторое количество недостатков:

• Слишком много некачественного товара, поэтому приобретать элементы нужно только у стабильного надежного поставщика.
• Выбирая сваи, отдавайте предпочтение толстостенным горячекатным бесшовным трубам.
• Наличие порошкового или эпоксидного защитного слоя обязательно, в противном случае отказывайтесь от свай, они прослужат недолго.
• Чем толще металл, тем лучше сваи.

Стандартные размеры разнообразны, для дома подойдут следующие показатели:

1. диаметр 56-325 мм;
2. длина 1,5-9 м;
3. диаметр лопасти 250-800 мм;
4. толщина стенки трубы 3-12 мм.

В этом случае сваи прослужат до 60 лет. Монтаж одного элемента займет не более получаса, а если нужно нарастить длину, применяется муфта и сварочный аппарат.

Обустройство фундамента свайного типа

Перед монтажом ростверка все сваи необходимо проверить на горизонтальную ровность

Чтобы строительство каркасного дома прошло быстро, стоит принять на заметку следующую пошаговую инструкцию:

1. разметить участок, наметив места ввинчивания свай;
2. в отверстие сваи вставить трубу или лом, которые будут своеобразным рычагом, затем приложив силу, загнать лопасти в грунт;
3. подготовить бетонный раствор для заливки;
4. отметить глубину погружения сваи заранее;
5. вертикально установить столб, проверяя ровность строительным уровнем;
6. ввинчивать сваю до указанного уровня, но не менее, чем на глубину 1,5 метра;
7. залить раствор внутрь сваи для упрочнения;

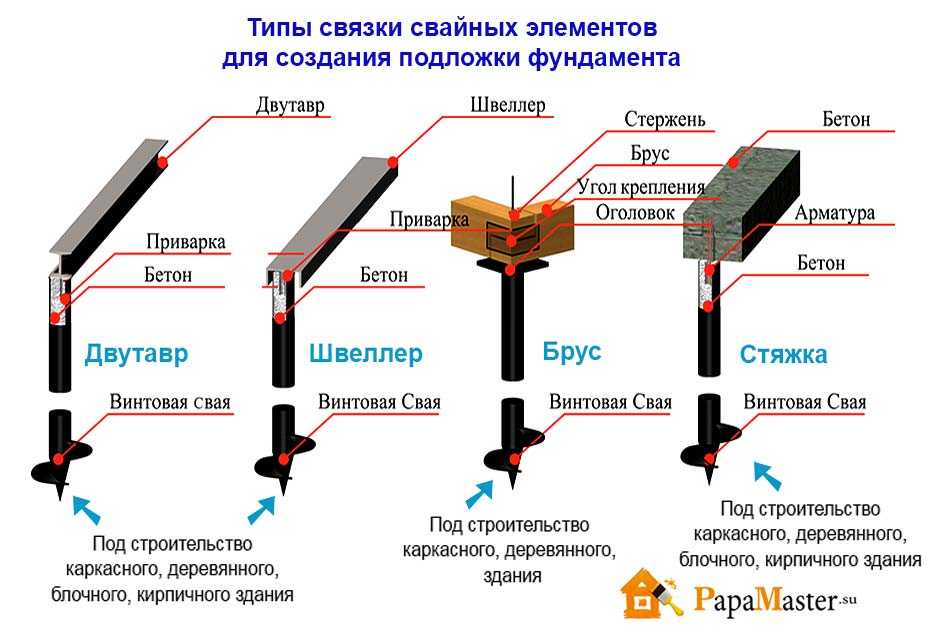

8. приварить оголовок, установить ростверк.

Важно! Перед монтажом ростверка все сваи необходимо проверить на горизонтальную ровность.

Ростверк обустраивается посредством создания опалубки и заполнением ее цементным раствором. Для того чтобы ростверк был прочнее, его можно армировать посредством прутков.

Каркас

Первый брус укладывается на ростверк, предварительно заизолированный листом рубероида

Чтобы установить каркас, сначала делается обвязка. Как делать все поэтапно:

1. Первый брус укладывается на ростверк, предварительно заизолированный листом рубероида. Если под рубероид промазать битумную мастику, лист будет держаться лучше. Процедура гидрозащиты обязательна, иначе первый брус будет впитывать воду из бетона, за счет чего потеряет свои практические и прочностные качества.
2. Итак, брус уложен, его нужно скрепить посредством стержня. Угол крепления выбирайте любой, но обычно это замковый вариант. После чего на обвязку монтируются стойки: угловые, затем промежуточные. Отслеживание ровности и углов обязательно, иначе конструкция получится кривой.
3. Укрепить каркас горизонтальными элементами бруса для придания жесткости.
4. Установить подкосы в углах, фиксируя стойки углового типа.

Совет! Там, где планируется делать окна, двери, стойки не монтируются. Проем окна образуется за счет стоек количеством до 3 штук, расположенных впритык. Первая стойка служит основанием балки проема, она самая короткая. Вторая стойка – основа для доски несущего ригеля проема, третья – основа для бруса обвязки дома. Под балочным элементом проема нужно уложить короткие шаговые стойки, которые будут поддерживать балку. Такие же стойки хорошо поставить сверху для распределения несущей нагрузки на ригель проема.

Чтобы построенный дом прослужил долго, все деревянные элементы необходимо обработать антисептическими и противопожарными пропитками.

Стены

Как только каркас полностью готов, наступает момент монтажа стеновых панелей

Как только каркас полностью готов, наступает момент монтажа стеновых панелей. Для этого нужно купить утеплитель, выбор которого зависит только от предпочтений хозяина: минвата, пенополистирольные элементы, стекловата, пенный утеплитель, насыпной – хороши все, но стандартом считается минвата или пенополистирольные производные.

Толщина, плотность, размер материала вариабельны, учитывать придется размер бруса каркаса, то есть промежуток, куда монтируется утеплитель. Укладывается материал впритык, без просветов. С фасада дома на утеплитель укладывается гидроизоляция: внахлест на 20-22 см, швы скрепляются двусторонней лентой.

Внутри тоже лучше обложить утеплитель пленкой, но пароизоляционной. Мембрана выведет излишки влаги за пределы дома и не допустит попадания конденсата внутрь помещений. Правильно сделанный «пирог» гарантирует сохранение тепла и комфортного микроклимата в доме, поэтому стоит уделить этому этапу особое внимание.

С обеих сторон закрыть стены листами ОСБ, затем предстоит внешняя, внутренняя отделка. И, конечно, кровля.

Крыша

Система стропил – жесткая конструкция, состоящая из стропил, подкосов и вспомогательных элементов

Как только отделка стен закончена, можно приступать к крыше. Система стропил – жесткая конструкция, состоящая из стропил, подкосов и вспомогательных элементов. В случае наличия мансардного этажа, нужно сделать стены, обшить их до установки кровли. Затем так:

1. Поверх стен мансарды укладывается брус верхней обвязки, устанавливаются фронтоны нужной высоты. На этот брус опираются стропила.
2. Для уточнения длины стропил можно сделать следующее:

• Скрепить гвоздем две рейки так, чтобы вышла буква «Л»;
• Приложить к образцу на нужном уровне длинную рейку, отмерить длину ригеля – это будет образец ригеля;
• Поднять образец стропил на крышу, выполнить опору на брус верхней обвязки и подобрать нужный угол наклона, изменяя длину и угол стропил;
• Искомую длину отмерить с учетом свеса за стеновую панель на 30-50 см.

3. Теперь установить стропила с шагом, равным расстоянию между двух стропильных ног.

Крыша для каркасного дома на винтовых сваях рассчитывается так (размеры 8*6): сечение стропил 150*50 мм, уклон в 45 градусов – расстояние меж опорами стропил составит 0,7-0,8 метра, но при дополнительном утеплении лучше сделать шаг не более 0,6 метров.

Возведение строения на свайно-винтовом фундаменте потребует небольших вложений, но точности понимания всех нюансов. Чтобы еще лучше понять, как построить каркасный дом своими руками, стоит просмотреть видео от профессионалов и взять на заметку все данные рекомендации.

Каркасный дом своими руками: пошаговая инструкция с фото

Каркасные дома пользуются у застройщиков большой популярностью. Это связано с тем, что возводятся они за короткие термины, требуют минимума денежных средств, имеют прекрасные эксплуатационные характеристики и являются экологически чистыми.

Если у кого-то появилось желание заняться постройкой именно такого дома, то в этой статье можно получить информацию о том, как это сделать. Здесь все расписано по этапам. При этом, имеется в виду, что все подготовительные, а самое главное, организационные мероприятия проведены и получено разрешение на строительство дома. Что для этого необходимо?

Содержание

• 1 Возведение фундамента
  • 1.1 Свайно-винтовой фундамент
  • 1.2 Как рассчитать количество свай?
  • 1.3 Как установить сваи самому?
• 2 Обвязка фундамента
• 3 Устройство чернового пола
• 4 Монтаж непосредственно каркаса
• 5 Брус верхней обвязки
• 6 Монтаж потолочных балок
• 7 Установка стропил
• 8 Наружная отделка
• 9 Утепление дома
• 10 Внутренняя отделка
• 11 Фотоотчет постройки каркасного дома своими силами

Возведение фундамента

Фундамент выбирается по желанию и может быть столбчатым, свайно-винтовым, ленточным и т.д. В данной статье рассматривается пример постройки каркасного дома со свайно-винтовым типом фундамента.

Свайно-винтовой фундамент

Подобный вид фундамента подходит к тем участкам, где имеется рыхлый или неустойчивый грунт. Этот тип фундамента обладает рядом достоинств, таким как:

• Нет необходимости привлекать спецтехнику для его постройки.
• Фундамент возводится в сжатые сроки: чтобы его смонтировать достаточно одних суток.
• Огромный выбор строительного материала (свай).
• Фундамент обладает прекрасными несущими характеристиками.
• Это дешевый вариант фундамента, по сравнению с другими типами фундаментов.
• Фундамент монтируется в любое время года.

На заметку! Наличие свайно-винтового фундамента не позволяет обустроить в доме подвал. Это существенный недостаток подобного варианта.

Как рассчитать количество свай?

Сваи должны иметь правильную геометрическую форму и качественные лопасти. Из соответствующей таблицы можно выбрать подходящие сваи.

Винтовая свая (диаметр трубы)	Шаг установки	Применение
219	3-10	Дома, пирсы, ангары
159	2-5	Аналогично
133	2-5	Аналогично
108	2-5	Тяжелые ворота, пирсы, ангары, дома, заборы
89	2-4	Можно использовать в качестве дополнительных свай, для домов, хозблоков
76	1-3	Легкие постройки, террасы, указатели, знаки дорожного движения
59	0. 5-2	Аналогично

На заметку! В условиях, когда грунт глинистый, работы следует проводить в сухую, не дождливую погоду. Сваи устанавливаются строго вертикально.

Как установить сваи самому?

В случае применения свай большой толщины, придется воспользоваться помощью спецтехники. Если выбрать сваи оптимального диаметра, то можно обойтись своими усилиями. В таком случае намного проще определиться с одинаковым уровнем установки свай.

Для начала на участке осуществляется необходимая разметка и подготавливается площадка. Желательно, чтобы она была горизонтально ровной и могла послужить своеобразным ориентиром глубины погружения свай.

Следующий этап – определение периметра будущего фундамента. Для этого, по его углам забиваются металлические прутья, после чего между ними натягивается веревка. Необходимо проверить, чтобы будущий фундамент имел прямые углы.

В первую очередь сваи устанавливаются по углам на глубину не меньше 0,5 метра. Хотя здесь все зависит от типа почвы. Установку свай лучше осуществлять вдвоем: один ввинчивает их, а второй контролирует вертикальность. Установив сваи по углам постройки, приступают к установке промежуточных свай, которые могут находиться на удалении 0,7-1,2 метра одна от другой. Все сваи ввинчиваются на требуемую глубину, после чего приступают к их выравниванию, бетонированию и монтированию оголовков на сваях.

Обвязка фундамента

Для этой операции сгодятся брусья размером 150х150 мм, 200х200 мм и 200х250 мм. Перед тем, как укладывать брусья, верхушки свай промазывают мастикой и укладывают пару слоев рубероида. Это, так называемая гидроизоляция. Брусья же следует обработать антисептиком.

Брусья монтируются по всему периметру будущего здания и соединяются между собой в полдерева, посредством гвоздей длиной 120 мм. Все стыки усиливаются с помощью уголков, которые крепятся посредством гвоздей длиной 50-60 мм.

К основанию брусья крепятся с помощью винтов, при этом, они укладываются в специальные оголовки и хорошо притягиваются винтами.

Сверху обвязки на брусья укладывается доска, которая перекроет места соединения брусьев. На эту доску в дальнейшем будут монтироваться вертикальные стойки будущего каркаса. Доска прибивается к брусу гвоздями длиной 100-120 мм.

Устройство чернового пола

Черновой пол монтируется на лаги, размерами 100 на 150 мм, устанавливаемые через каждые 0,6 метра. Лаги соединяются с обвязкой посредством металлических уголков, после чего сверху на лаги прибивается доска.

В проемах между лагами укладывается утеплитель, а на нем расстилается пароизоляционная пленка. После этого, все закрывается фанерой. Фанера берется толстая и крепится она к лагам. Чтобы пол был ровным, лаги должны быть установлены в одной горизонтальной плоскости.

Монтаж непосредственно каркаса

Для монтажа каркаса берутся брусья следующих размеров: 100х50 мм, 150х50 мм, 200х50 мм. В первую очередь устанавливаются вертикальные стойки по углам конструкции. Крепятся они надежно, с помощью усиленных уголков из металла. После этого приступают к монтажу остальных стоек, которые крепятся аналогично угловым стойкам. Ко всем стойкам крепятся укосины, которые сводят к минимуму расшатывание конструкции.

Брус верхней обвязки

Верхний брус соединяется по углам посредством вырубки, а к другим вертикальным стойкам при помощи уголков. Для большей прочности устанавливается диагональные укосы.

Монтаж потолочных балок

Их установка может осуществляться тремя способами:

• Посредством вырубки.
• С помощью перфорированных кронштейнов.
• С помощью уголков из металла.

Как вариант, рекомендуется сочетать несколько способов одновременно. Это может быть вариант вырубки и вариант применение уголков. Устанавливаются балки непосредственно на брус верхней обвязки. Крепление можно осуществлять саморезами, но лучше использовать гвозди, поскольку они дают возможность свободно расширяться древесине при изменении влажности.

Установка стропил

Монтаж крыши – это достаточно трудоемкая операция, которая достойная описанию в отдельной статье.

Наружная отделка

Для этого в продаже имеется широкий ассортимент облицовочных материалов, таких как сайдинг, имитатор бруса, искусственный камень и т.д. Работы проводятся в следующем порядке:

• На первом этапе устанавливается обрешетка из деревянного бруса размером 40х50 мм. Шаг обрешетки 0,6 м. Как вариант, пойдет металлический профиль CD-60 от гипсокартонных систем.
• Если обрешетка выполняется из дерева, то ее желательно покрыть антисептиком и огнестойким материалом.
• После готовности обрешетки, приступают к монтажу облицовочного материала.

Утепление дома

В процессе работ не следует забывать об утеплении жилого дома. Как правило, утеплению подлежит все: пол, крыша и стены. Не стоит забывать о пароизоляционной пленке.

Внутренняя отделка

Постройка практически готова, только осталось осуществить внутреннюю отделку жилого пространства. Здесь можно воспользоваться многими вариантами, тем более, что каждая комната требует своего подхода. А такие комнаты как санузел и кухня подлежат исключительным видам отделки.

Фотоотчет постройки каркасного дома своими силами

Здесь можно увидеть поэтапно, строительство каркасного дома своими руками по выходным дням.

Сборка фермы для крыши дома в «полевых условиях»

Watch this video on YouTube

Продолжаем сборку ферм в полевых условиях 08.05.2012

Watch this video on YouTube

Строим дом своими руками и своими силами ….

Watch this video on YouTube

Строим дом своими руками и своими силами (часть 5)

Watch this video on YouTube

Строим дом своими руками и своими силами (часть 6-1)

Watch this video on YouTube

Строим дом своими руками и своими силами (часть7)

Watch this video on YouTube

Строим дом своими руками и своими силами (часть 8)

Watch this video on YouTube

Строим дом своими руками и своими силами (часть 9)

Watch this video on YouTube

Строим дом своими руками и своими силами (часть 10)

Watch this video on YouTube

Винтовые сваи своими руками.

Как построить быстро, легко и прочно основание для сарая или садового домика

У вас есть проект по созданию сада своими руками? Мы могли бы помочь.  UKhelix поставляет высококачественные самодельные винтовые сваи для таких конструкций, как навесы, садовые домики, пещеры для людей, настилы и ограждения. Возможно, вам помогут винтовые сваи, но с чего начать?

В этой статье мы изложим простой план из 5 шагов для достижения успеха своими руками:



Шаг 1 Определите нагрузку на конструкцию

Вес и использование вашей конструкции будут иметь большое влияние на тип фундамента, который вам потребуется.

Если вы покупаете сарай или садовый домик у компании, они должны сообщить вам, насколько тяжелая конструкция. Если сарай или садовый домик спроектированы по индивидуальному заказу, инженер должен сообщить вам вес.

Пример плана этажа с расположением винтовых свай

Использование конструкции также влияет на нагрузку. Например, сарай с несколькими инструментами несет гораздо меньшую нагрузку, чем домашний спортзал со стойкой для весов и беговой дорожкой.

При использовании винтовых свай также следует учитывать боковую нагрузку, т. е. нагрузку, воздействующую на конструкцию ветром.

После того, как все эти факторы учтены. Перейдите ко второму шагу.



Шаг 2 Узнайте, с каким грунтом вы работаете

Если вы решили использовать винтовые сваи для своего проекта «Сделай сам», тип грунта будет определять размер и длину необходимых вам винтовых свай.

Мел, например, обычно тверже глины, поэтому может подойти более короткая стопка. На песчаном или рыхлом грунте может потребоваться более длинная свая.

Изображение предоставлено eschooltoday.com

Если ваш проект представляет собой самодельную работу для сарая, часто мы предлагаем вам приобрести одну винтовую сваю и монтажный комплект для проверки грунта, прежде чем делать полный заказ.

Если это более крупный проект, лучше всего провести исследование почвы.



Шаг 3 Обратитесь в компанию по производству свай

UKHelix гордится своей дружелюбной и доступной службой поддержки клиентов, а также тем, что поставляет вам винтовые сваи самого высокого качества, которые сегодня предлагаются в Великобритании.

Пример нашей запатентованной конструкции Helix. Доступно только в UKHelix в Великобритании.

После того, как вы изложите нам свой проект, мы можем проинформировать вас о следующем лучшем действии, будь то отправка вам тестовой сваи или передача проекта нашему консультанту по проектированию свай для ваших более крупных проектов. Наша цель — помочь вам реализовать ваш проект.

С точки зрения клиентов очень обнадеживает то, что UKHelix имеет десятки примеров из практики таких же клиентов, как и вы, которые успешно установили винтовые сваи с отличными результатами.

У нас есть поддержка, чтобы помочь вам в этом процессе, а также здесь, на конце телефона или по электронной почте, чтобы сообщить вам или нашим заводам о передовом опыте.



Шаг 4 Установка свай

Когда у вас есть винтовые сваи, пора их устанавливать.

Как правило, вы устанавливаете, что на объекте нет каких-либо служебных кабелей, проверяя планы зданий и используя сканер CAT и Genny.

Винтовая свая, устанавливаемая вручную

Что касается установки, вы можете сделать это одним из трех способов:

1. Вручную
2. С помощью ручной машины
3. Использование и экскаватор с головным устройством водителя

Многие самодельные установки винтовых свай выполняются вручную, особенно для небольших конструкций. Ручная машина подходит для больших свай и конструкций, а использование экскаватора и головного устройства водителя, как правило, для более крупных работ или работ с большим количеством свай.

Шаг 4. Постройте фундамент

Деревянный каркас садовой комнаты, опирающийся на винтовые сваи

Если вы строите сарай или садовый домик, обычно используется деревянное основание. Тип используемой древесины определяется на этапе планирования. В качестве альтернативы, в некоторых садовых домах могут использоваться панели SIPS, которые устанавливаются непосредственно на сваи.

К сваям можно прикрепить бревна с помощью различных кронштейнов, поставляемых UKHelix. Как правило, у нас есть кронштейн, который удовлетворит все ваши потребности.



Шаг 5. Постройте свою конструкцию

После того, как основание снесено, пришло время установить конструкцию.

Готовое садовое помещение, опирающееся на винтовые сваи

Обычно при правильном планировании это может произойти в тот же день, когда установлены сваи, особенно если бригада строителей знакома с установкой свай.

Время также будет сэкономлено, если вместо бетонных оснований вы использовали сваи, потому что вам не нужно ждать, пока бетон схватится, дождаться подходящих погодных условий или удалить лишний верхний слой грунта из котлована.

Удачи в вашем проекте!

Вы можете бесплатную цитату для Ukhelix Today

Связаться с нами â

Как построить фонд винтового сарай

105shares

• . дом, который он недавно купил. Проблема была в том, что он не хотел портить свой новый ландшафт выкапыванием ям для бетонных опор. Он выбрал фундамент для сарая с винтовыми сваями , который мог установить сам, не испортив свой газон.

  Винтовые сваи популярны, потому что для их установки не нужны специальные инструменты или машина. Все, что вам нужно, это 2 x 4 и немного локтя. После того, как сваи вкручены в землю, они становятся такими же прочными, как любой бетонный пирс, и более устойчивыми к морозному пучению.


  Быстрая навигация

  • Что такое винтовая свая?
  • Конструкция винтовой винтовой сваи и ее компоненты
    • Оголовок сваи
    • Центральный вал
    • Спиральная пластина
  • Зачем строить сарай на винтовых сваях?
    • Всепогодная установка
    • Нет беспорядка
    • Стабильность
    • Гарантированная весовая емкость
    • Съемная и многоразовая.
    • Где находится сарай?
    • Насколько большой сарай?
    • Тип пола
  • Как построить фундамент сарая на винтовых сваях
    • • Шаг №1
      • Шаг #2
      • Шаг #3
      • Шаг № 4
      • Шаг #5
    • Использование подрядчика для установки винтовых свай
  • Wind Piles Foundation Стоимость
  • Заключение
  • Ст. Винтовая свая?

    Винтовая свая представляет собой оцинкованный столб с плоской головкой вверху и винтовой «пластиной» внизу. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп вбивается в дерево. Это можно сделать как вручную, так и с помощью машины.

    После того, как свая вбита в землю, конструкция опирается на выступающую из земли плоскую пластину. Винтовые сваи бывают разных диаметров как для столба, так и для винтовой пластины. Чем больше диаметр, тем больший вес он выдержит.

    Винтовые сваи существуют в основном потому, что они могут быть более дешевым вариантом, чем бетонные сваи. Хотя сами сваи дороги, их можно быстро и легко установить. Кроме того, воздействие на прилегающие территории минимально, и вы можете приступить к строительству сразу после установки.

    Конструкция и компоненты винтовых свай

    Конструкция винтовых свай проста, что делает их отличным вариантом для многих домашних мастеров. Мой друг смог купить несколько винтовых свай в местном магазине товаров для дома и установить их в тот же день. Конечно, это требовало некоторого усилия, но он полагал, что сэкономил себе по крайней мере день работы и немного денег.

    Рассмотрим детали винтовой сваи более подробно:

    Головка сваи

    Головка винтовой сваи бывает плоской или U-образной. Многие купленные в магазине самодельные версии винтовых свай, такие как спиральные винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянный столб 4 × 4 или 6 × 6. Вертикальная часть U-образного кронштейна обычно имеет высоту около 2 ¼ дюйма. Многие коммерческие сваи будут иметь плоские оголовки, которые позволяют пользователю либо добавить свой кронштейн, либо просто поддерживать боковую балку.

    Купленные в магазине бренды также предлагают головки с регулируемой высотой. Это означает, что головка сидит на резьбовом стержне, который регулируется большой гайкой в ​​основании. Простое вращение гайки может поднимать и опускать головку до 3 дюймов.

    Важно отметить, что многие винтовые сваи, купленные в магазине, не оцинкованы. Вместо этого они окрашены антикоррозийной краской и имеют порошковое покрытие. Другие версии, предлагаемые подрядчиками, полностью оцинкованы. Я настоятельно рекомендую использовать только оцинкованные столбы. Краска может отколоться во время установки, что со временем приведет к ржавчине, гниению и разрушению ворса.

    Центральный ствол

    Центральный ствол винтовой сваи бывает разных диаметров. Очевидно, что чем меньше диаметр, тем меньший вес он может выдержать. Наиболее распространенные диаметры в продаже: от 1 ¼ до 3 ½ дюймов. Имейте в виду, что все сваи поставляются с техническими бюллетенями, в которых четко указан вес, на который они рассчитаны.

    Хотя все шахты имеют цилиндрическую форму, некоторые из них имеют квадратную форму, которая предназначена для установки над землей. Это позволяет гайке и головке сваи располагаться более прямо на валу. Часто это встречается только на валах меньшего диаметра, купленных в магазинах Home Reno.

    Конечно, длина валов разная. Поскольку валы предназначены для установки ниже уровня промерзания, для действительно холодных регионов существуют 10-футовые варианты. Кроме того, Pylex и некоторые другие производители продают удлинители для винтовых свай. Они располагаются поверх существующей винтовой сваи, чтобы удлинить существующую сваю.

    Обязательно сверьтесь с местными строительными нормами и правилами, чтобы узнать, какая линия замерзания находится в вашем районе. Чтобы быть в безопасности, многие подрядчики утверждают, что 2 фута ниже линии промерзания идеально. Таким образом, вы гарантируете, что даже в самый разгар очень холодной зимы ваш сарай не сдвинется с места.

    Спиральная пластина

    Спиральная пластина представляет собой спиральный кусок металла в нижней части сваи. Это и дало свае название «винт». Эта пластина позволяет забивать сваю в землю завинчивающим или крутящим движением. Диаметр винтовой пластины варьируется. Как и в случае с валом, чем больше диаметр пластины, тем больший вес она выдержит.

    Диаметр спиральной пластины не обязательно зависит от размера вала. Однако вал меньшего размера ограничивает диаметр винтовой пластины. Например, вы не получите винтовую пластину больше 6 дюймов из ствола винтовой сваи диаметром 1 ¼ дюйма.

    Винтовые пластины приварены к валу. Если у вас нет оцинкованного вала, то вам лучше поверить, что в первую очередь ваша дешевая винтовая свая будет ржаветь на сварных швах, соединяющих спираль с валом. Это означает разрушение винтовой сваи.

    Зачем строить сарай на винтовых сваях?

    Причина номер один — простота установки. После того, как у вас есть план террасы или сарая, и вы отмечаете, где на земле вы хотите установить сваи, все, что вам нужно сделать, это купить их и начать завинчивать. Хотя это требует некоторых усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры.

    Всепогодная установка

    Кроме того, вы можете устанавливать эти сваи практически при любой погоде, если только земля не полностью промерзла (но в любом случае, кто захочет работать на улице?) После того, как ваши сваи установлены, вы можете начать немедленно построить свою структуру поверх них. Не нужно ждать, пока бетон высохнет.

    Нет беспорядка

    Нет абсолютно никакого беспорядка или очень мало беспорядка, который нужно убрать потом. Если вы хотите защитить свой ухоженный газон, то винтовые сваи — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые едва касаются земли под ними. В качестве альтернативы вы можете использовать длинный 2×4 в качестве рычага для забивания винтовых свай в землю без какого-либо удара.

    Устойчивость

    Винтовые сваи работают благодаря узкому стволу. Поскольку земля движется и замерзает, небольшой профиль вала обеспечивает чрезвычайно малую площадь поверхности. Это означает, что он более способен сопротивляться движениям почвы, чем площадь поверхности бетонного пирса.

    Винтовые сваи чрезвычайно устойчивы, но они также обеспечивают гибкость, поскольку можно регулировать оголовок сваи. Эти дополнительные 3 дюйма полезны при выравнивании опорных балок для палуб или навесов.

    Гарантированная грузоподъемность

    Каждая винтовая свая поставляется с техническим бюллетенем, в котором точно указан максимальный вес, на который она рассчитана. Поскольку свая настолько устойчива, вы можете быть уверены, что она удержит именно то, для чего предназначена.

    Поскольку существуют различные версии винтовой сваи, ее можно адаптировать к любому типу настила или размера навеса. Независимо от того, есть ли у вас навес размером 6 x 6 футов для газонокосилки или пещера для человека размером 24 x 30 футов на заднем дворе, для поддержки любых конструкций найдется винтовая свая.

    Съемные и многоразовые

    Хотя для большинства это может быть не выгодно, эти посты можно использовать повторно. Для владельцев сарая это должно быть огромным плюсом. Если вы используете сонотрубки для постройки своего сарая, то перенести его через пять лет будет огромной проблемой. Бетон означает, что он на всю жизнь.

    С другой стороны, использование винтовых свай для вашего сарая означает, что вы можете перемещать свой сарай. Допустим, вы устанавливаете сарай на винтовых сваях. Потом через пять лет вы хотите пристроить к дому гараж, но мешает сарай. Прочтите мою статью о том, как переместить сарай, затем удалить сваи, переустановить их в другом месте во дворе, и вы переместите сарай, выкапывая бетон.

    Стоимость

    Стоимость 4-футовой винтовой сваи с диаметром ствола 1 ¼ дюйма чрезвычайно низка, и ее можно купить менее чем за 20 долларов на распродаже. Это за дешевую, сделанную в Китае кучу. Оцинкованные винтовые сваи большего диаметра как в стволе, так и в спирали могут стоить около 200 долларов за сваю.

    Однако вы платите за то, что получаете. Ищите оцинкованные сваи отечественного производства — это то, что вам нужно. Если вы сделаете выбор в пользу качественных свай, то сможете сэкономить, установив их самостоятельно.

    Изображение предоставлено technometalpost.com

    Установка винтовых свай для навесов

    Ниже мы рассмотрим этапы установки фундамента сарая на винтовых сваях . Естественно, нанять подрядчика всегда проще. Однако не у всех завалялась пара лишних тысяч долларов. Вместо этого я покажу вам, что вы можете быстро установить винтовой фундамент самостоятельно и без каких-либо специальных инструментов или машин.

    Давайте рассмотрим некоторые технические аспекты проекта, которые вам следует учесть, прежде чем вы начнете завинчивать сваи на своем заднем дворе.

    Что за сарай?

    Тип сарая, который вы строите, определяет необходимое количество винтовых свай и их тип. Если у вас есть навес, который будет поддерживать тяжелые предметы, такие как дровяная печь, большой компрессор или даже классический автомобиль, вам понадобятся валы большего диаметра и спиральные пластины.

    Важно отметить, что строительство сарая на винтовых сваях может подразумевать любой тип сарая, просто некоторые навесы не обязательно требуют винтовых свай. Небольшие пластиковые сараи для инструментов прекрасно подойдут для 4 шлакоблоков. Но если вы похожи на меня, то вам нужно что-то прочное и постоянное. Поэтому винтовые сваи незаменимы.

    Где находится сарай?

    Винтовые сваи подходят для большинства почв, будь то глина, песок или ил. Гравий создает больше проблем, особенно если это более крупный сорт с более крупными камнями. В некоторых случаях сначала необходимо выкопать смешанные грунты с крупными камнями под ними.

    Компания Pylex рекомендует приобретать арматуру диаметром ⅜ дюйма, называемую арматурным стержнем, для использования в качестве направляющего штифта для исследования камней, а также для удержания винта прямо во время установки. Зондирование с помощью арматуры может сообщить вам о любых крупных камнях, которые могут представлять проблемы.

    Поймите, что одним из преимуществ винтовых свай является то, что влажные места не являются проблемой. Даже снег или полумерзлый грунт могут принимать винтовые сваи. Ваша главная задача — большие камни, поэтому используйте арматуру, чтобы помочь себе. Если есть огромные валуны, вы можете скорректировать свой план основания или вам нужно будет рассмотреть другой вариант фундамента.

    Насколько большой сарай?

    Обратитесь к техническому паспорту, который поможет вам определить грузоподъемность винтовых свай различных размеров. А 50” Фундаментный винт Pylex для сарая рассчитан на вес около 6000 фунтов при установке в песчаной почве. Глина имеет тенденцию позволять конструкциям проседать под очень большими нагрузками, поэтому грузоподъемность той же сваи из глины составляет всего около 4000 фунтов.

    Не могу сказать, сколько винтовых свай вам понадобится для вашего сарая. Это зависит от того, насколько большой у вас сарай и материал, используемый для его строительства. Если вы использовали пиломатериалы, то они будут тяжелыми. Но опять же, это также зависит от того, что вы положили в свой сарай. Используйте инструмент виртуального конструктора, который поможет вам выбрать необходимое количество свай.

    Крупные производители утверждают, что расстояние между винтовыми сваями составляет от 8 до 10 футов. Но они учитывают использование валов большего диаметра и винтовых пластин. Поскольку винтовые сваи Pylex меньше, вам, вероятно, придется ставить их ближе друг к другу.

    Тип пола

    Винтовые сваи имеют либо плоскую пластину, либо U-образный кронштейн в качестве оголовка. Оба предназначены для использования в сочетании с деревянной балкой. Типичная конструкция пола сарая будет иметь балки, идущие перпендикулярно балкам, с фанерным полом поверх них.

    Помните, обратитесь к местным строительным нормам и правилам, чтобы узнать, где проходит линия промерзания и насколько глубоко свая должна быть заглублена в землю. Если вы не войдете достаточно глубоко, вы рискуете повредить конструкцию сарая, что приведет к неровному полу.

    Как построить фундамент сарая из винтовых свай

    Давайте посмотрим, как самостоятельно установить винтовые сваи. В качестве примера мы будем использовать типичную 50-дюймовую винтовую сваю Pylex.

    Шаг № 1

    Помните, сначала сверьтесь со своими строительными нормами и узнайте, насколько глубоко должны быть ваши винтовые сваи. Винтовая пластина должна быть ниже линии замерзания.

    После того, как вы спланировали место для винтовой сваи, вы собираетесь установить на место кусок арматуры, называемый арматурным стержнем. Вы забьете это на место молотком весом 5 или 8 фунтов. Потратьте время, чтобы убедиться, что он идеально вертикальный. Повесьте отвес рядом с удочкой, чтобы убедиться, что она прямая.

    Ударьте по стержню, пока он не будет выступать на несколько дюймов над землей.

    Этап #2

    Когда стержень находится в земле, вы знаете, что у вас есть направляющая для вашей сваи. Снимите верхнюю пластину или U-образный кронштейн с верхней части сваи. Снимите резьбовой стержень и гайку. Снова вставьте скобу обратно в верхнюю часть сваи. Квадратный конец кронштейна будет плотно прилегать к квадратной вершине ствола сваи.

    Для начала вы можете просто крепко взяться за края U-образного кронштейна и повернуть. Это быстро станет трудным, и вы будете вынуждены использовать дополнительные рычаги.

    Шаг №3

    Когда крутить руками становится слишком сложно, возьмите 2×4 длиной около 2 футов. Отцентрируйте его, уложив ровно, внутри U-образного кронштейна. Возьмитесь за любой конец и продолжайте крутить. Теперь вы начнете видеть некоторый прогресс. По мере приближения сваи к земле вам будет трудно закручивать дальше.

    Шаг #4

    Откажитесь от 2’ 2×4 и возьмите более длинный — подойдет 6’’ кусок. Положите один конец в кронштейн и возьмитесь за другой конец. Медленно перемещайте рычаг так, чтобы винтовая свая достигла своей конечной точки опоры на высоте около 6 дюймов над землей.

    С помощью молотка забейте сваю на место несколькими сильными ударами. Это плотно уплотнит сваю на месте. Снимите кронштейн и вставьте резьбовой стержень с гайкой обратно в верхнюю часть вала. Установите кронштейн на резьбовой стержень.

    Шаг № 5

    Теперь кронштейн должен находиться на высоте 6 дюймов над землей, если вы устанавливаете его в глину, и на высоте 4 дюйма, если вы устанавливаете его в песок или ил. Теперь вы можете установить свой столб 4 × 4 в U-образный кронштейн. Используйте структурные шурупы для дерева, чтобы прикрепить кронштейн к стойке.

    Отрегулируйте регулируемую верхнюю пластину с помощью гайки на резьбовом стержне, чтобы получить ровную стойку и балку. Pylex требует, чтобы резьбовой стержень был как минимум на 3 дюйма ниже высоты вала для обеспечения стабильности.

    Использование подрядчика для установки винтовых свай

    Есть несколько причин, по которым следует выбрать подрядчика, а не выполнять работу самостоятельно.

    Во-первых, у них есть доступ к винтовым сваям более высокого качества. Многие монтажники закупают сваи напрямую у производителей, которые используют отечественную сталь. Также эти сваи оцинкованы. Pylex только покрывает их сваи антикоррозийной краской. Оцинковка является гораздо более надежным вариантом, поскольку теоретически она навсегда защищает от ржавчины, исключая любые серьезные потертости.

    Во-вторых, у подрядчиков есть доступ к сваям длиной до 10 футов и гораздо большим диаметром, чем предлагаемые Pylex. Если вы устанавливаете навес, который будет выдерживать большой вес или будет большим, вам понадобится ствол сваи большего диаметра и винтовая пластина. В магазинах не продаются валы диаметром 3 дюйма или спиральные пластины диаметром 14 дюймов.

    Наконец, подрядчики установят сваи быстрее и точнее, чем вы, вероятно, в основном потому, что у них есть машина, которая установит их идеально ровно и затянет точно в соответствии со спецификациями.

    Стоимость фундамента из винтовых свай

    50-дюймовая винтовая свая из Pylex стоит около 40 долларов США. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на винтовой свайный фундамент. Вы можете установить их утром, а к обеду уже строить сарай.

    Теперь, если вы наймете подрядчика, он установит винтовую сваю гораздо более высокого качества, но по цене не менее 200 долларов за сваю. С десятью сваями вы рассчитываете в четыре раза дороже, чем делать это самостоятельно, вероятно, как минимум.

    Можно приобрести коммерческие винтовые сваи, хотя многие из них не предназначены для установки вручную. Квадратное основание кронштейна Pylex и квадратная вершина стержня позволяют поворачивать его вручную, в то время как коммерческие сваи не имеют прямоугольного стержня, что делает ручное скручивание невозможным. Некоторые коммерческие сваи имеют предварительно просверленные отверстия, к которым можно механически прикрепить 2×4.

    Заключение

    При самостоятельном устройстве фундамента сарая на винтовых сваях помните, что самая важная часть – это планирование.

    Добавить комментарий Отменить ответ

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Комментарий *

    Имя *

    Email *

    Сайт
