Каркасный дом своими руками пошаговая инструкция 2 этажа: Каркасный дом своими руками — пошаговая инструкция с фото

Как построить каркасный дом в два этажа по всем правилам.

Для того чтобы построить двухэтажный каркасный дом, необходимо четко понимать перечень всех необходимых типов работ, алгоритм их проведения и возможность использования тех или иных дизайнерских решений оформления. Надо придерживаться всех рекомендаций специалистов, позволяющий качественно и надежно выполнять поставленные перед собой задачи.

Отличительными особенностями возведения каркасных зданий являются быстрые сроки проведения работ, незначительные финансовые затраты, экологическая безопасность и хорошие эксплуатационные свойства сооружений. Именно поэтому такие дома в настоящее время пользуются значительным спросом, как в России, так и во многих других странах мира.

Содержание статьи

1. Особенности строительства
2. Плюсы двухэтажного дома
3. Пошаговая инструкция
   • Фундамент
   • Каркаса первого этажа
   • Верхняя обвязка
   • Каркас второго этажа
   • Монтаж крыши
   • Ветрозащита
   • Утепление
   • Отделка
4. Проекты домов
   • Каркасный дом 6 на 6
   • Каркасный дом 6 на 8
   • Каркасный дом 9 на 9

Особенности строительства

Одна из главных особенностей строительства каркасных домов заключается в том, что их можно без проблем возвести за довольно короткий промежуток времени. Всего за месяц новое здание может быть полностью готовым для того, чтобы в него вселилась семья. К тому же в настоящее время существует возможность заказать двухэтажный каркасный дом 7 на 7 или 8 на 8 метров под ключ.

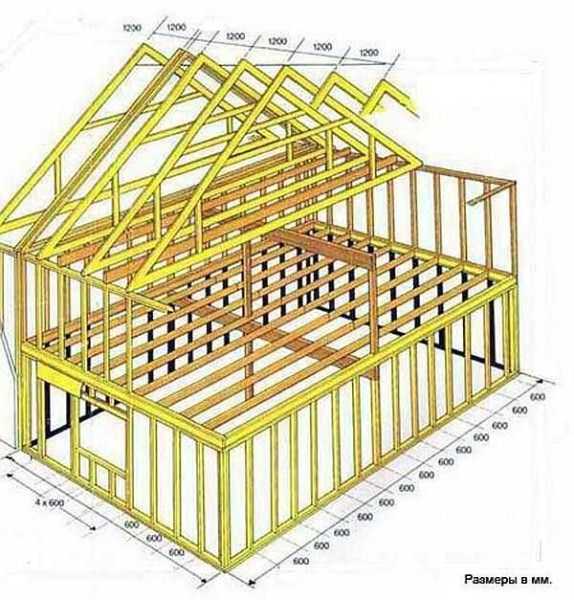

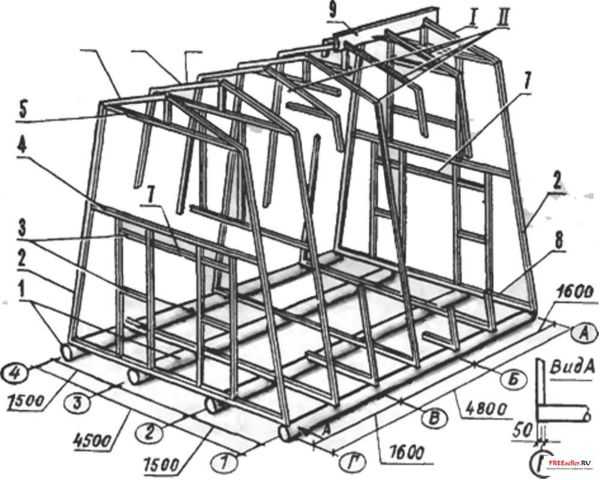

Постройка в разрезе с основными элементами.

Видео сооружения каркасных домов на нашем сайте. Благодаря этому процесс возведения зданий можно постоянно контролировать, ориентируюсь на опыт других людей.

Плюсы двухэтажного дома

Двухэтажный каркасный дом своими руками может построить практически любой человек. Для этого необходимы определенные знания, которые можно получить из данной статьи. А строительные навыки развиваются за весьма быстрый промежуток времени.

К основным преимуществам двухэтажных домов специалисты относят следующие качества:

• Возможность построить дом на ограниченном земельном участке. Если у человека площадь его владений не позволяет возвести большой дом в один этаж, сооружение двухэтажного каркасного здания – наиболее надежный и корректный выход из сложившейся ситуации.
• Освобождение места на участке для сада, огорода или же детской площадки. Как в сельской, так и в городской местности, перечисленные элементы экстерьера дома являются вполне необходимыми большинству людей.
• Экономия финансовых средств. Это связано прежде всего с компактными размерами некоторых конструктивных элементов, требующих значительных денежных затрат. Прежде всего это касается крыши, фундамента и теплоизоляционных слоев. Поэтому цена двухэтажных каркасных домов является вполне доступной большинству жителей страны.
• Возможность четкого зонирования внутреннего пространства. Планировка двухэтажного каркасного дома позволяет создать на первом этаже помещения для приема гостей и основного быта, а на втором этаже спальни.
• Красивый и презентабельный внешний вид. С уличными светильниками на фасаде, каркасное сооружение будет выделятся из всех остальных зданий на улице, привлекая взгляды соседей.

Готовый дом в два этажа.

При этом важно понимать не только то, почему данные здания стоит возводить, но и то, как построить двухэтажный каркасный дом, чтобы он длительное время использовался на благо владельца и его семьи.

Пошаговая инструкция

Для того чтобы возвести каркасный дом, нужно, чтобы предварительно была создана соответствующая пошаговая инструкция. Она включает в себя детальное описание всех этапов работы – от закладки фундамента до внешней отделки стен. Если следовать этому руководство, в итоге удается достичь запланированного результата, полностью соответствующему выбранному проекту.

Фундамент

Проекты домов каркасные двухэтажные подразумевают использование наиболее популярных типов фундаментов. Среди них стоит обратить внимание на:

1. Столбчатый;
2. Свайно-винтовой;
3. Ленточный.

Обвязка брусом.

Наиболее предпочтительным для каркасного дома является свайно-винтовой фундамент. Это обусловлено простотой его применения, низкими денежными затратами, а также возможностью использования на различных типах грунтов. Если почва на участке достаточно рыхлая, то использование свай – лучший вариант обеспечения устойчивости всего сооружения.

Основные преимущества свайно-винтовых фундаментов:

• Нет необходимости использования специальной техники;
• Оперативный монтаж – до 24 часов;
• Большое количество разновидностей свай;
• Отличная несущая способность;
• Проведение всех работ по низкой цене, также как и закупка материалов;
• Возможность осуществления монтажа в любое время года.

Свайно винтовой фундамент обвязывают брусом.

Основным недостатком свайно-винтового фундамента является невозможность под зданием организовать подвал. Дабы начать работу, необходимо соответствующим образом провести подготовление выбранного участка. Вся поверхность в любом случае должна быть ровной и чистой от растительности.

Установка свай по углам должна осуществлять на глубину около 0,5 м. Шаг между элементами должен быть незначительным – от 0,7 до 1,2 м. Чтобы завершить создание фундамента из свай, нужно осуществить бетонирование стволов и произвести монтаж оголовков.

Каркаса первого этажа

Процесс нижней обвязки должен осуществляться из бруса размером 150х150, 200х250 или 200х200 м. Прежде чем уложить брус, их верхушки стоит смазать мастикой. Необходимо разместить их на двойном слое рубероида, который будет выступать в качестве гидроизоляции. Дополнительно брус для обвязки следует обработать антисептиком.

На заметку

Брус обязательно установить на подготовленные сваи по периметру. Нужно скрепить в лапу и при помощи гвоздей длиной до 120 мм. Углы следует усилить при помощи металлических уголков или скоб.

На фото двухэтажных каркасных домов можно заметить, что монтаж силового каркаса осуществляется довольно просто. Для этого используются доска различных размеров – 100х50, 150х50 и 200х50 мм.

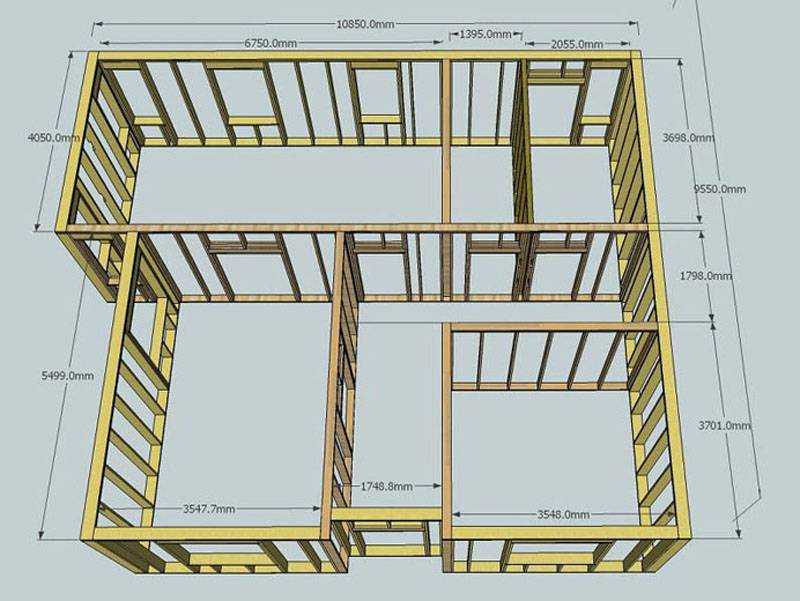

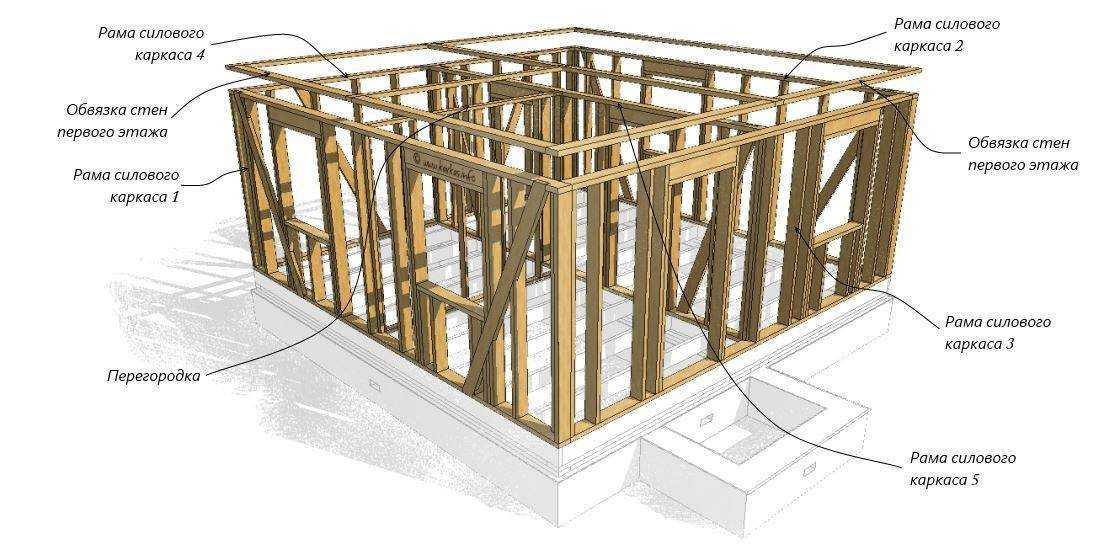

Силовой каркас дома.

Верхняя обвязка

Строительство двухэтажного каркасного дома должно осуществляться в соответствие с рекомендациями специалистов, основанными на имеющимся знаниям и опыте. Произведя верхнюю обвязку каркаса нижнего этажа, необходимо сделать вторую верхнюю обвязку и тем самым связать воедино вертикальные стойки.

Чтобы придать конструкции каркаса должный уровень прочности, нужно дополнительно установить диагональные укосины. Они помогают предотвратить расшатывание всего двухэтажного сооружения в дальнейшем.

Каркас второго этажа

Каркасный двухэтажный дома 6 на 8 м. возводится практически таким же образом, как и все остальные здания такого типа. Конструкция верхнего этажа должна практически в точности повторять особенности первого этажа.

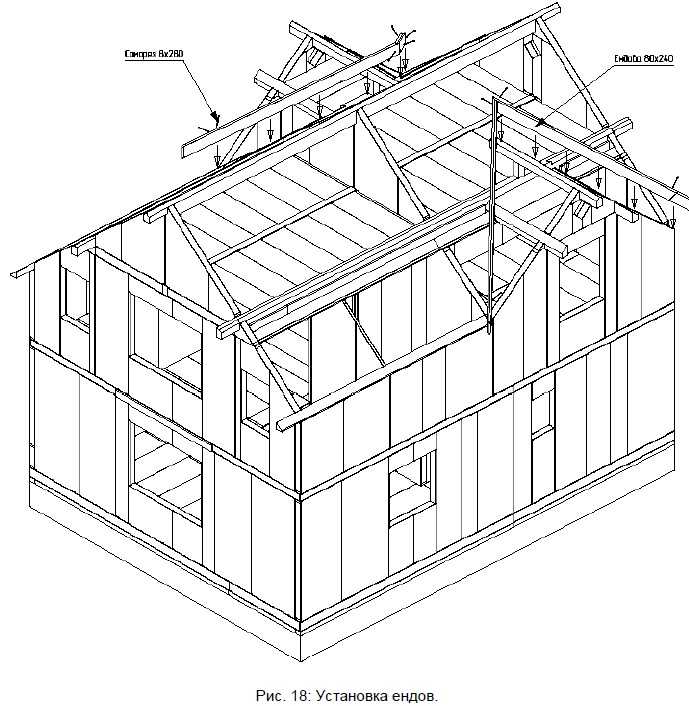

Каркасный дом в два этажа.

Стойки каркасного дома нужно устанавливать на вторую верхнюю обвязку таким же образом, как это происходило первоначально на фундаменте. Между элементами необходимо предусмотреть укосины, которые будут препятствовать колебаниям здания во время порывов ветра. Обвязка каркаса перед установкой крыши проводится таким же образом, как и между этажами.

Монтаж крыши

Каркасные двухэтажные дома под ключ выполняются с обустройством различных типов крыш. Они могут быть плоскими, скатными, щипцовыми. Если выполняется работа своими руками, лучше всего организовывать двухскатную кровлю. Это обусловлено простотой ее конструкции.

На заметку

Угол уклона крыши должен быть не меньше 25 градусов. Лучше всего, чтобы угол ската находился в пределах от 35 до 50 градусов. Количество скатов может быть различным – от 1 до 4.

Первоначально стоит установить стропила, после чего на них крепится обрешетка. Уже на последней должен фиксироваться выбранный кровельный материал.

Ветрозащита

Проект двухэтажного каркасного дома 6 на 8, 6 на 6 или 9 на 9 метров обязательно требует выполнения работ, направленных на защиту дома от разнообразных атмосферных явлений. Для этого чаще всего используются соответствующие пленки, которые крепятся с внешней стороны здания на каркас при помощи строительного степлера.

Технониколь для защиты.

Основные функции ветрозащиты заключаются в следующем:

• Препятствование попадания влаги внутрь дома.
• Блокировка продувания здания в слабых местах порывами ветра.
• Обеспечение свободного выхода пара наружу.

На каркас сначала крепится соответствующая пленка или мембрана, поверх чего можно организовывать внешнюю отделку.

Утепление

Двухэтажный каркасный дом 9 на 9, 8 на 8 или 6 на 6 метров обязательно необходимо соответствующим образом утеплять. Это обусловлено тем, что в зимний период времени в доме без соответствующего слоя будет холодно и некомфортно.

Вертикальное перекрестное утепление

Укладывать утеплительный материал необходимо между стойка каркаса. Лучше всего для этого использовать минеральную вату. Главное разместить утеплитель таким образом, чтобы нигде не было щелей, способствующих проникновению внутрь дома холодного воздуха.

Отделка

Проект каркасного двухэтажного дома 6х6, 8х8 или 9х9 подразумевает использование самых разнообразных материалов для внешней отделки. Это касается сайдинга, имитации бруса, камня. Порядок выполнения данного типа работ такой:

• Первоначально нужно зафиксировать на каркасе обрешетку, сделанную из брусков размеров 40х50 мм. Шаг крепления при этом должен быть около 590 мм. В дополнение можно будет использовать металлические профили.
• Прежде чем использовать обрешетку на здании, нужно ее обработать антисептическими и огнеупорными веществами.
• Монтаж отделочного покрытия осуществляется в соответствие с типом материала.

Внешняя отделка имитацией кладки.

Лучше всего проводить отделку экологически чистыми материалами, которые позволяют создать необычный и привлекательный внешний образ здания.

Проекты домов

Каркасно-щитовой дом с мансардой или террасой – это мечта многих людей. Для того чтобы его соорудить, необходимо ориентироваться на имеющиеся в сети проекты данных сооружений. Они позволяют создать наиболее удачную планировку, предусмотрев правильную конструкцию сооружения.

Каркасный дом 6 на 6

Двухэтажный каркасный дом 6 на 6 – это здание, которое подходит прежде всего для самых маленьких участков. На первом этаже такого сооружения можно разместить прихожую и общую комнату с кухней. Последние два помещения могут быть объединены между собой для того чтобы расширить пространство.

Схема постройки 6 на 6 м.

На верхнем этаже проект двухэтажного каркасного дома 6 на 6 метров позволяет организовать либо одну большую спальню, либо две незначительных по своей площади комнатки для отдыха.

Санузел лучше всего разместить на первом этаже, выделив ему небольшой участок. Это можно сделать даже под лестницей на второй этаж, что позволяет существенно сэкономить свободное пространство, которым каркасный дом двухэтажный 6х6 метров не может похвастаться.

Каркасный дом 6 на 8

Двухэтажный каркасные дома 6 на 8 метров тоже пользуются существенной популярностью. Они позволяют более рационально организовать пространство здания. Главное для этого – продумать правильную планировку. Она должна основываться на количестве членов семьи, а также предназначении сооружения.

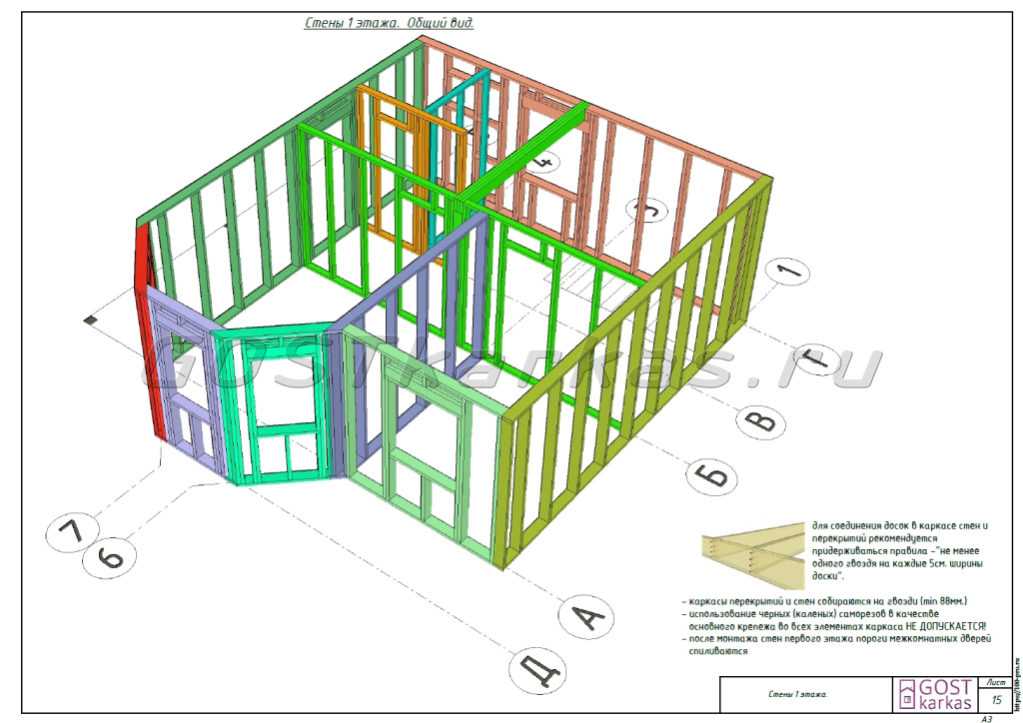

Расположение помещений строения.

Каркасный двухэтажный дом 6х8 метров позволяет организовать мансарду, балконы и многие другие элементы, которые будут не только красивым дополнением здания, но и его важной функциональной частью.

Каркасный дом 9 на 9

Проект каркасного двухэтажного дома 9 на 9 метров отличается тем, что он позволяет, кроме обязательных комнат дополнительно еще выделить помещения для кабинета, столовой или же гостевой.

Каркасные дома 9 на 9 метров не могут разместиться на слишком маленьких участках, где дополнительно еще будет организована детская площадка, огород или сад. Именно поэтому очень важно правильно предварительно осуществить распределение полезной площади таким образом, чтобы приусадебной территорией было удобно пользоваться.

Как построить каркасный дом своими руками пошаговая инструкция

Каркасные дома очень распространены в странах Европы и Америки. Растет их популярность и в России. Высокая скорость сборки и энергоэффективность — вот два ключевых момента, которые определяют перспективность этой технологии. К тому же каркасный дом своими руками построить несложно. Потребуется только навыки работы с деревом, 1-2 помощника и подробная пошаговая инструкция.

Правильный каркасный дом

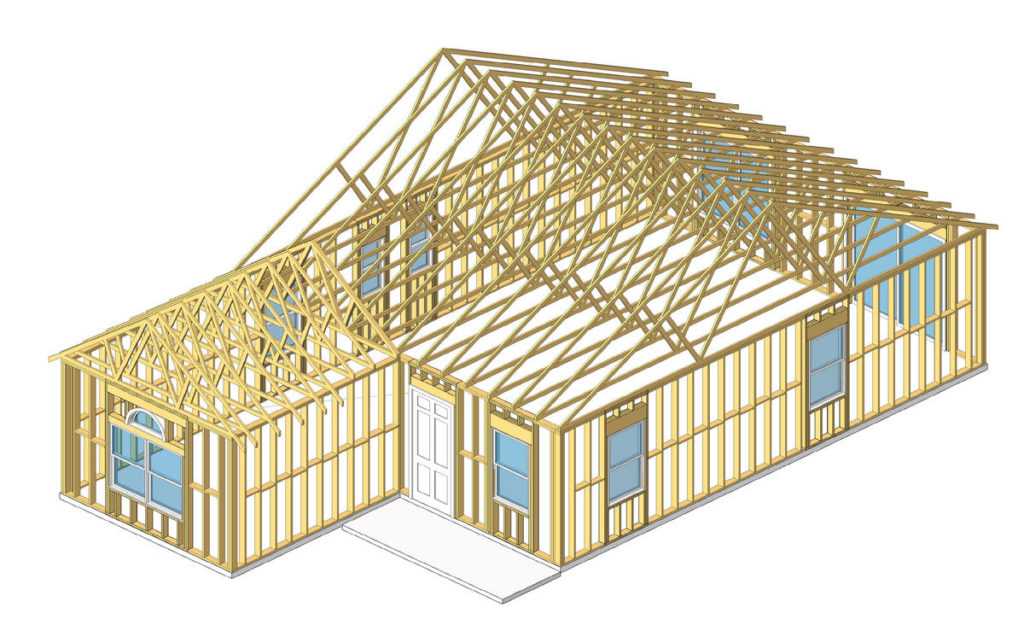

Каркасное здание представляет собой жесткую раму из дерева или металла с заполнением эффективными утеплителями. Чаще всего используется минеральная вата как близкий по свойству к древесине материал. Его неоспоримое преимущество перед пенопластовой изоляцией — абсолютная негорючесть и экологическая безопасность.

Наружная обшивка выполняется из влагостойких материалов — ОСП, фанеры, сайдинга, фасадных панелей и т. д. Внутренняя — из гипсокартонных, гипсоволокнистых плит, дерева.

Каждый узел каркасного дома должен собираться правильно и обеспечивать прочность и устойчивость всей системы, отсутствие мостиков холода. Нормативы, которые регламентируют все детали технологии, — СП 31-105-2002. Каркасные здания позиционируются как энергоэффективные, и это действительно так, но при условии соблюдения всех требований их строительства.

Два варианта одной технологии

Возведение каркасных домов проводится двумя способами:

• Методом «Канадская платформа». Сначала устраивается перекрытие и пол первого этажа, затем на нем собираются крупные секции — целые стены или их сегменты. После установки в проектное положение конструкции закрепляются, утепляются и обшиваются.
• Пошаговой сборкой. Все элементы раскраиваются и фиксируются по месту. Сначала нижняя обвязка, затем стойки и верхняя обвязка. Такой способ более долгий, но он позволяет обойтись 1-2 помощниками или даже построить небольшой дом в одиночку.

«Канадская платформа» используется при типовом строительстве, когда на заводе изготавливаются конструкции высокой степени готовности. Их привозят на строительную площадку и монтируют с помощью грузоподъемных механизмов за несколько дней.

При самостоятельном возведении каркасного дома проще и легче пошаговый монтаж. Усилиями двух-трех человек можно устанавливать не только отдельные элементы, но и укрупненные блоки, совмещая традиционный метод и «Канадскую платформу».

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

• свайный или столбчатый;
• ленточный малого или глубокого заложения;
• плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

• механический состав;
• уровень грунтовых вод;
• несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

• ввинчиванием;
• забивкой;
• заливкой бетона в скважину;
• кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

• по углам здания;
• под пересечениями стен и перегородок;
• в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
• между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

1. Выкопать траншею глубиной 50-70 см.
2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
3. Установить опалубку из досок, фанеры.
4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
5. Смонтировать арматурные каркасы.
6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

• хорошее утепление для снижения теплопотерь;
• готовый под отделку пол первого этажа;
• выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию. Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют.

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

• металлическими уголками или кронштейнами встык к лежню;
• с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

• 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
• 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
• 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т. д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

• засыпные материалы — керамзит, вермикулит, перлит и т.д.;
• волокнистые — базальтовая вата, стекловата и т.д.;
• полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
• напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

• Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
• Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.
• Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
• Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Как построить каркас

Для изготовления элементов каркаса используется древесина не ниже 2 сорта с влажностью не более 22%. Она не должна иметь пороков свыше допустимых по ГОСТ 8242.

Для крепления применяются гвозди с плоскими или коническими головками, саморезы, скобы, оцинкованные накладки толщиной не менее 0,4 см, металлозубчатые пластины, клеящие составы.

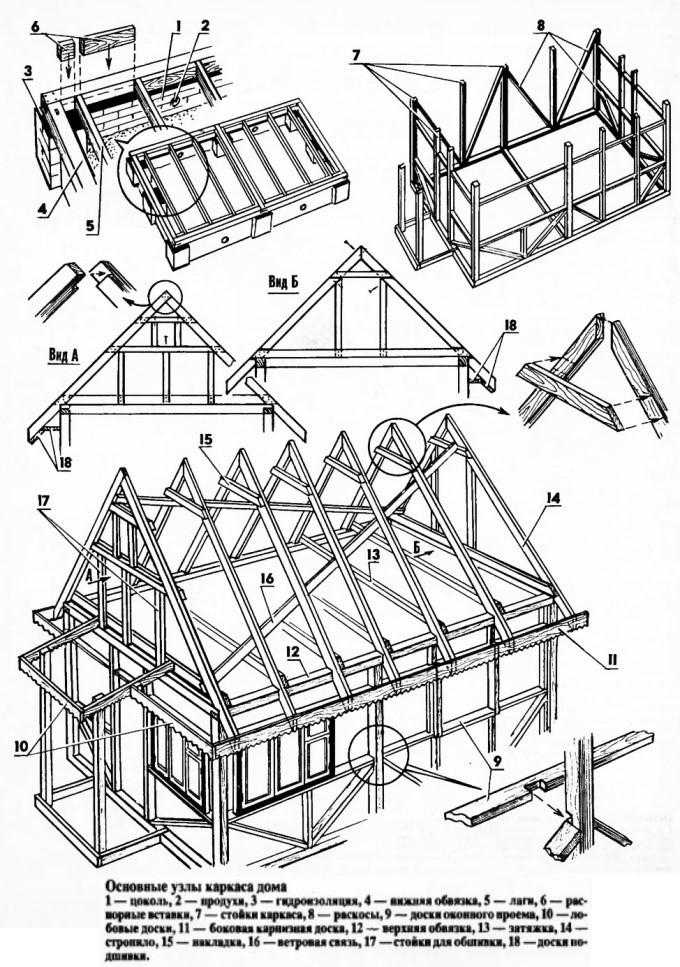

Основные элементы каркаса:

• вертикальные — стойки;
• горизонтальные — обвязка, перемычки над проемами;
• диагональные связи, распорки при отсутствии жесткой обшивки.

Если каркас облицовывается листовыми материалами, диагональные элементы используются временно для фиксации отдельных сегментов в пространстве.

Установка стоек

Сечение вертикальных несущих элементов рассчитывается по нагрузкам. СП 31-105-2002 допускает без расчета использовать для стоек доски 50х150 мм длиной 3000 мм при установке их с шагом до 600 мм. По всей высоте они должны быть цельными, без сращивания, кроме отрезков над проемами.

Для внутренних стен одноэтажных домов сечение стоек может быть уменьшено до 40х100 мм. В двухэтажных нагрузка более высокая, поэтому опорные элементы ставятся чаще — с расстоянием до 300 мм.

Углы и проемы

Каркас в углах устраивается из 2-3 стоек, чтобы обеспечить устойчивость и предотвратить образование мостиков холода. При этом к одной из досок впоследствии крепится обшивка.

Вокруг проемов стойки должны быть двойными, чтобы компенсировать снижение жесткости в ослабленных местах. Примыкающие к проему части стоек монтируются между нижним лежнем и перемычкой, а внутренние — между двумя обвязками (верхней и нижней).

Одинарные стойки по проемам допускаются в перегородках и наружных стенах, если их ширина не превышает шага установки стоек.

Перемычки устраиваются из двух досок, уложенных на ребро. Соединяются они гвоздями. Чтобы толщина перемычки была равна высоте сечения стойки, между досками прокладываются деревянные бруски или жесткий утеплитель.

Все элементы каркаса скрепляются гвоздями длиной не менее 80 мм. Минимальное количество крепежа — 2-4 шт. на одно монтажное соединение. Допускается делать пазы и пропилы, но не более 1/3 высоты несущего сечения. Для ненесущих элементов оставшаяся целая часть не должна быть менее 40 мм.

Верхняя обвязка и перекрытие

Верхняя обвязка, как правило, изготавливается из 2 досок. Толщина их не менее 38 мм, а ширина равна высоте сечения каркасных стоек. Нижняя доска прибивается к каждой из опор. Стыки можно делать только над стойками.

Верхняя доска крепится к нижней, но со смещением стыков на ширину одного шага между стойками. В углах и сопряжениях стен все ряды обвязки должны перекрывать друг друга.

Если все-таки стыки нижних досок невозможно сделать над опорой, используются усиливающие стальные накладки.

Балки межэтажных перекрытий крепятся к верхней обвязке каркаса встык с помощью кронштейнов. По торцам устанавливается фасадная обвязочная доска так, чтобы ее поверхность находилась в одной плоскости с наружной поверхностью стены. В качестве крепежа используются гвозди, саморезы применять не рекомендуется.

Обшивка

Выполняется, как правило, из жестких листовых материалов или дерева — гипсокартонных или гипсоволокнистых листов, фанеры, ЦСП, доски. К обшивке впоследствии крепится облицовка или декоративная отделка.

Ограничений по огнестойкости обшивки для 1-2 этажных зданий в строительных правилах нет. Но нужно учитывать общие принципы монтажа горючих материалов в соответствии с пожарной безопасностью.

Если в качестве обшивки используются нежесткие материалы, на этапе возведения каркаса должны устанавливаться диагональные связи:

• деревянные укосины, которые крепятся к 2-3 стойкам и врубаются торцами в нижнюю и верхнюю обвязку;
• перфорированная стальная полоса;
• короткие и длинные распорки.

Для крепления обшивки можно использовать гвозди и саморезы. Края листов должны располагаться строго по опорам или элементам обрешетки.

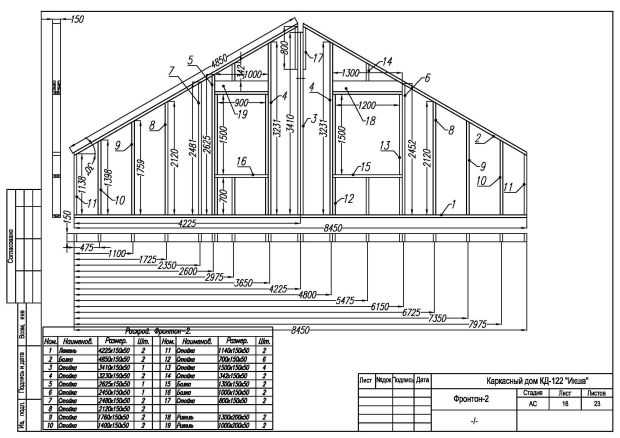

Монтаж крыши

Стропильная система каркасного дома монтируется в несколько этапов:

1. По торцам устанавливаются крайние стойки под коньковый брус.
2. Натягивается шнур, по нему ставятся остальные опоры, временно фиксируются подпорками.
3. Крепится коньковый брус сечением 50х150-50х200 мм.
4. Проводится разметка под стропила.
5. Стропильные ноги раскраиваются по шаблону, в нижней части выбираются пазы для опирания на верхнюю обвязку.
6. Стропила устанавливаются по разметке, закрепляются накладками, болтами, гвоздями.

В кровлях, где предусматривается вентилируемый зазор, по стропилам крепится гидроизоляция и контробрешетка — бруски сечением 25х50-50х50 мм. Обрешетка укладывается в соответствии с углом наклона скатов и рекомендуемым шагом для кровельного материала.

Проводится монтаж утеплителя и пароизоляции. Укладывается кровельный материал в соответствии с технологией.

Утепление: как сделать правильно

Этот этап может выполняться параллельно с обшивкой. Поскольку самая распространенная теплоизоляция — минеральная базальтовая вата, мы дадим рекомендации по ее монтажу:

1. Изнутри помещения устанавливается пароизоляционная мембрана. Она защищает утеплитель от насыщения нагретыми парами. Изоляция крепится степлером к стойкам каркаса, стыки тщательно проклеиваются. Нахлест должен составлять не менее 100 мм.
2. Плиты минваты нарезаются в соответствии с шагом между стойками плюс 1-2 см, чтобы можно было вставить их враспор.
3. Утеплитель монтируется в 2 слоя с разбежкой стыков. Это необходимо, чтобы не осталось сквозных щелей. Если высоты сечения стоек недостаточно, используется дополнительная обрешетка, куда укладывается еще один ряд теплоизоляции.
4. Поверх плит фиксируется гидроветрозащитный материал. Он пропускает пар, что способствует испарению влаги из минеральной ваты.

Между утеплением и фасадной обшивкой нужно оставить вентиляционный зазор не менее 40 мм. Он организуется с помощью обрешетки из брусков. Снизу и сверху в обшивке также оставляется щель для циркуляции воздуха.

Каркасный дом своими руками практически готов. Осталось сделать разводку коммуникаций и провести заключительную отделку.

Как построить крошечный дом: полный контрольный список по строительству крошечного дома

---

Навигация

Tiny House TrailerFoundationwall Framingwindows & Doorroof Framingroofing Materials

. пошаговое руководство по строительству крошечного дома. Как человек, который прошел через процесс строительства крошечного дома и много раз проводил его с другими, я рад поделиться этим опытом с вами. Я хотел включить базовый план, чтобы показать вам шаги, которые я предпринял, чтобы построить свой крошечный дом. Поначалу это может быть пугающим процессом, но этот список должен помочь развеять некоторые ваши волнения и замешательство.

Если вы ищете планы строительства крошечных домов и другую информацию, пожалуйста, посетите мой подробный обзор планов строительства крошечных домов перед покупкой. Если вы подумываете о строительстве, но не знаете, с чего начать, приведенный ниже контрольный список строительства крошечного дома даст вам полное представление о том, что влечет за собой планирование, строительство и установка. Всегда приятно получить обзор перед тем, как приступить к проекту, особенно такому глубокому и важному.

Построить крошечный дом вполне реально! Вам просто нужно планировать, быть готовым к тщательному пониманию процесса и готовиться учиться на чужих ошибках. Скорее всего, вы столкнетесь с несколькими препятствиями на своем пути, особенно если вы новичок в строительстве дома, но это увлекательный процесс обучения с отличными конечными результатами!

Подробное руководство можно найти в статье «Как построить крошечный дом».

КОНТРОЛЬНЫЙ СПИСОК ДЛЯ СТРОИТЕЛЬСТВА КРОШЕЧНОГО ДОМИКА

Этот контрольный список для строительства крошечного дома разбит на этапы по проектам и этапам. Хотя некоторые этапы и этапы строительства могут пересекаться, я постарался привести их в оптимальном порядке. Там, где это уместно, я включил ссылки на сообщения, которые раскрываются на каждом этапе.

Этап 1. Прежде чем строить свой крошечный дом

Фаза планирования и мозгового штурма жизненно важна для процесса строительства. Конечно, логистика, сантехника, солнечная энергия и другие этапы строительства крошечного дома также являются ключевыми, но, в конце концов, все сводится к тому, чтобы потратить время на планирование. Настройте себя на успех, создав надежный план строительства, основанный на исследованиях, еще до того, как вы возьмете в руки молоток.

Планирование вашего крошечного дома

• Определите свои истинные потребности и способность жить в крошечном доме: что вам нужно для жизни в крошечном доме
• Исследуйте возможные участки под застройку и земельный участок: как выделить землю для крошечного дома
• Поговорите с другими жителями крошечных домов — строителями и владельцами: как я брал интервью у строителей крошечных домов
• Создайте примерный план этажа крошечного дома: 10 советов по дизайну крошечного дома
• Определите основные функции, которые вам понадобятся в вашем маленьком домике
• Составление или покупка планов строительства: обзор планов крошечного дома
• Создайте и определите свой бюджет
• Устраните 5 основных препятствий на пути строительства крошечного дома: барьеры, решения, часть I, решения, часть II
• Начните обучение, изучите основы и оттачивайте свои строительные навыки с помощью этого руководства по началу работы

Поиск компонентов крошечного дома

Вам понадобятся следующие предметы. Возможно, у вас уже есть эти предметы под рукой или вы можете торговать ими с друзьями и семьей.

• Трейлер — Мой трейлер
• Windows: заказ Windows
• Пиломатериалы
• Инструменты – Основные инструменты, которые я использовал
• Бытовая техника – Моя крошечная домашняя кухня
• Знающие друзья
• Профессионалы: Поднять крышу: установка моей крыши

Access & Logistics

Самое время подумать о том, как построить крошечный дом от начала до конца. Продумайте весь процесс, начиная с того, как доставить ваш трейлер на строительную площадку и как вы его вытащите, если вам когда-нибудь понадобится его переместить. Проиграйте в уме каждый шаг процесса сборки и посмотрите, где возникают проблемы или проблемы.

• Подумайте о больших предметах. Когда вы принесете свой матрас, бытовую технику, душевую кабину, туалет, мебель и так далее, если они не пролезут в вашу парадную дверь?
• Постарайтесь заказывать строительные материалы вовремя, чтобы они были доставлены именно тогда, когда они вам нужны, и убедитесь, что у вас есть необходимые материалы и инструменты для выполнения работы.

Этап 2: Как построить крошечный дом – Строительство

После завершения этапа планирования и логистики вы будете готовы начать строительство. Если вы тщательно прошли все этапы планирования, вы должны быть уверены, что приобрели

все, что вам нужно для строительства вашего крошечного дома (хотя, что бы вы ни делали, вы будете совершать походы в хозяйственный магазин за тем или иным). Устраните пробелы на этапе планирования, прежде чем приступить к строительству своего крошечного дома.

Когда я строил свой крошечный дом, я использовал будние вечера, чтобы спланировать и изучить, что я собирался делать каждые выходные, когда я строил. В четверг вечером я написал список покупок и взял с собой в хозяйственный магазин. В пятницу вечером я покупал материалы и готовил их для сборки на следующий день. Таким образом, когда наступали выходные, я мог сразу же приступить к работе, не чувствуя спешки, чтобы выяснить планы или совершить много походов в магазин.

Прицеп для крошечного дома

• Выбор места: подготовка земли для крошечного дома
• Прокачка: установка крошечного домика на опорах
• Удалить настил — я решил получить прицеп с более высокой грузоподъемностью, поэтому оставил их на
.
• Отрезанные детали: Трейлер My Tiny House
• Приварка анкеров: крепление крошечного дома к трейлеру

Фундамент крошечного дома

• Сборка фундаментной рамы: Обрамление этажа
• Анкерный фундамент для прицепа: крепление крошечного домика
• Прикрепите металлический отлив: Добавление отливов палубы
• Добавление изоляции: обновление «Крошечный дом»
• Добавить пароизоляцию: Защита от воды
• Установка чернового пола: Каркас пола

Каркас стены крошечного дома

• Каркасные стены: Каркас моего крошечного дома
• Убедитесь в прямоугольности, используя хороший уровень. Вот уровень, который я использую
• Пробная установка окон
• Обшивка стен вашего крошечного дома: Обшивка крошечного дома
• Подумайте о крупных предметах, которые могут не пройти через дверь (например, душевая кабина, матрас, холодильник)
• Подъем стен, квадрат и скоба: каркас моего крошечного дома
• Прикрепление каркаса к прицепу с помощью анкеров: крепление крошечного дома к прицепу

Обшивка крошечного дома

• Измерение и план планировки: вот моя любимая рулетка
• Вырезать все части
• Предусмотреть компенсационный зазор 1/8″ между листами фанеры
• Пробная подгонка листов
• Нанесите клей на все стойки: Обшивка крошечного дома
• Прикрепите листы несколькими гвоздями (примечание : используйте шурупы и гвозди для обработанной древесины )
• Винт через каждые 3″ по краям панелей: мой любимый ударный инструмент здесь
• Ввинтите каждые 6″ в закрытые шпильки
• Прикрепите фанеру к фундаменту после поднятия стен

Черновые оконные и дверные проемы

• Дважды проверьте размеры окон (примечание: сделайте небольшой припуск)
• Вырежьте оконные отверстия с помощью Sawzall или погружного фрезера
• Нанесите домашнюю пленку (WRB), Tyvek или Typar
• Разрежьте пленку, используя перевернутую букву «Y» — Мой любимый нож для коробок
• Пробная установка окон
• Подоконники под углом 5 градусов
• Установить окна и прокладку
• Прихватка с несколькими шурупами
• Проверка функциональности окна
• Закрепите окна в соответствии с рекомендациями производителя
• Вспышка окон, начиная снизу и вверх
• Оставьте нижний край незапечатанным для стока воды

Каркас крыши крошечного дома

Примечание. При строительстве крошечного дома Fencl сначала установите стяжки и настил чердака

• Соберите фермы в соответствии с планом
• Убедитесь, что вы привязываете к каркасу стены с помощью Hurricane Ties
.
• Убедитесь, что высота не превышает 13,5 футов
• Сборка заголовков для чернового проема светового люка

Обшивка крыши

• План и размеры
• Обрезные доски
• Приклейте края фермы
• Используйте H-образные зажимы между листами: получите их здесь
• Закрепите гвоздями с круглым стержнем и винтами

Установка световых люков

• Сборная рама, если используется установка на бордюр (нет необходимости в раме, установленной на палубе)
• Световой люк с тестовой посадкой
• Установить световой люк в соответствии с указаниями
• Вспышка в соответствии с указаниями

Дверь(и)

• Рама в дверной раме
• Постройте дверь или купите
• Пробная установка двери на раму
• Подожмите и закрепите дверь на раме
• Рассмотрите возможность установки временной фанерной двери во время строительства
• Установка дверной фурнитуры

Сайдинг

• Проклеить швы обшивки дома
• Установите полоски обшивки
• Покраска ОБЕИХ сторон сайдинга перед установкой
• Повесить сайдинг

Наружная отделка

• Установка облицовочных панелей
• Установить капельницу

Кровля

• Защита от льда и воды
• Установить отражающий барьер (необходим зазор 0,5 дюйма)
• Установить полоски обшивки
• Установить крышу в соответствии с рекомендациями производителя

Грубая сантехника

Примечание. Возможно, в этой области стоит подумать о найме профессионала.

• Планирование стоков, входов, отверстий в полу и т. д.
• Проверка поперечин прицепа под прицепом
• Учет вентиляционных отверстий при необходимости
• Учетная запись для ловушек «P»
• Учитывайте правильный уклон, чтобы вода хорошо стекала

Черновая электрика

Примечание. Настоятельно рекомендуется нанять специалиста.

• Спланируйте расположение розеток, светильников, вентиляторов, розеток и т. д.
• Планирование мест установки датчиков дыма и угарного газа
• Учитывайте энергопотребление

Газопроводы грубой очистки

Примечание. Настоятельно рекомендуется нанять профессионала.

• Необходимо спланировать расположение

Rough HVAC

Примечание. Настоятельно рекомендуется нанять специалиста.

• Необходимо спланировать расположение

Изоляция

Примечание: убедитесь, что ваши материалы и крепежные детали, соприкасающиеся с пеной, не вступают в реакцию

• Установка изоляции
• Пена по краям
• Установка пароизоляции толщиной 6 миллиметров
• Убедитесь, что ваши материалы и застежки, контактирующие с пеной, в порядке (некоторые реагируют)

Установка крупной бытовой техники

• Водонагреватель
• Холодильник (можете подождать)
• Душ
• Нагреватель

Пол

• Следуйте указаниям
• Крышка с прочным защитным слоем

Стены

• Подвесные стеновые панели
• Отделка вокруг фонарей и краев

Кухня

• Планирование мест, необходимых для планировки и хранения
• Изготовление чернового каркаса для шкафов и столешниц
• Установить столешницу
• Вставьте печь и подключите
• Вставьте в раковину и подключите
• Изготовление и установка дверей шкафа
• Встроенный стеллаж

Ванная комната

• Спланируйте места, необходимые для планировки
• Завершение соединения душевой кабины
• Отделка стен ванной комнаты
• Отделка для хранения в ванной
• Подключить туалет (или построить блок компостирования)
• Установить вентиляцию (подумайте о включении таймера для воздухообмена всего дома)

Спальный лофт

• Установка любого дополнительного хранилища
• Провода в светильниках и розетках
• Вздремни, ты это заслужил!

Главное помещение

• Отделка ОВКВ
• Провода освещения и розетки
• Сборка любых встроенных модулей
• Отделка для хранения

Этап 3: Празднуйте!

Как только строительство вашего крошечного дома будет завершено (а построить крошечный дом — это БОЛЬШАЯ работа), пришло время переехать и обустроиться. К счастью, как только вы освоите логистику, как построить крошечный дом и Закончив процесс строительства, переезд в ваш крошечный дом должен быть простым делом.

• Очистка мусора и поверхностей
• Переехать в свой новый крошечный дом
• Пригласите замечательных друзей, которые помогли
• Расслабьтесь и наслаждайтесь!

В заключение: планируйте перед тем, как строить

Как видите, строительство крошечного дома — сложный, но управляемый процесс. Есть много отличных ресурсов, в том числе здесь, на The Tiny Life. Когда вы изучаете, как построить крошечный дом, действительно уделите время тщательному этапу 1. Планирование — самый важный шаг. Конечно, вы не можете предусмотреть все непредвиденные обстоятельства, которые могут возникнуть, но если вы подготовились как можно лучше, процесс строительства будет намного более плавным.

Ваша очередь!:

• Какой этап строительства крошечного дома кажется вам самым сложным?
• Какие навыки вам нужно приобрести, прежде чем вы начнете строить свой крошечный дом?

---

Похожие сообщения

Бесплатные чертежи для сборки крошечного дома своими руками

По

Стейси Фишер

Стейси Фишер

Стейси — писатель и эксперт по халяве с почти двадцатилетним опытом. Она выступала в качестве эксперта на шоу доктора Оз и нескольких радиопередачах, опубликовала сотни статей и стала соавтором книги. Стейси написала о том, как отпраздновать праздники с меньшими затратами, украсить свой дом бесплатными печатными рисунками и подготовила лучшие бесплатные ресурсы для родителей и учителей. Стейси также имеет обширный опыт работы в академических кругах.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 13.05.22

Ель / Кристофер Ли Фото

Эти бесплатные планы крошечного дома могут просто помочь воплотить вашу мечту о собственном крошечном доме в реальность. Самостоятельное строительство сэкономит ваши деньги и гарантирует, что вы получите дом высокого качества.

Приведенные ниже бесплатные планы крошечных домов включают в себя все, что вам нужно для постройки своего небольшого дома. Все они включают в себя чертежи, схемы, фотографии, списки вырезов, списки материалов и пошаговые инструкции по сборке.

Ниже вы найдете множество планов крошечных домов, включая одно- и двухэтажные проекты крошечных домов различных размеров, от очень маленьких до самых больших, которые вы можете считать крошечным домом. Стили тоже различаются, поэтому обязательно ознакомьтесь со всеми.

• 01 от 04

  Ана Уайт

  Этот бесплатный план крошечного дома от Аны Уайт выполнен в современном деревенском стиле с полностью оборудованной кухней, отдельной спальней, мансардой и удивительно большим количеством места для хранения. Есть также много места на полу, где могут с комфортом разместиться несколько взрослых и детей.

  Крошечный дом построен на трейлере, так что вы можете взять его с собой куда угодно. Хотя этот крошечный дом не предназначен для основного дома, он позаботится обо всех ваших основных потребностях.

  Это полные планы строительства этого крошечного дома, включая план этажа, схемы, инструкции по строительству, цветные фотографии и даже видеотур, который познакомит вас со всеми особенностями этого крошечного дома.

  Крошечный кварцевый домик от Аны Уайт

• 02 от 04

  Дизайн крошечного дома

  У Tiny House Design есть этот бесплатный план крошечного дома, разработанный, чтобы помочь вам построить то, что называется Хижиной поселенца.

  Этот дом размером 12×24 фута с крышей 12/12 и мансардой. Говорят, что на нижнем уровне дома достаточно места для гостиной, гардеробной, ванной комнаты и кухни, а чердак может служить большим жилым пространством на втором этаже или оставаться открытым, чтобы создать более высокий потолок для нижнего этажа. .

  Вместо пошаговых инструкций о том, как построить этот крошечный дом, вам предоставляется файл PDF, который включает в себя все различные виды частей дома с конкретными размерами для каждой.

  В этот план также включен файл SKP, который вы можете использовать в SketchUp для изменения дизайна по своему усмотрению.

  План хижины поселенца 12×24 от Tiny House Design

• 03 от 04

  Дизайн крошечного дома

  Этот план — еще один бесплатный дизайн крошечного дома от Tiny House Design.

  Добавить комментарий Отменить ответ

  Ваш адрес email не будет опубликован. Обязательные поля помечены *

  Комментарий *

  Имя *

  Email *

  Сайт
