Монтаж свайно-винтового фундамента своими руками: технология и советы

Но, к сожалению, не все строго соблюдают технологию монтажа винтовых свай, что порой приводит к плачевным последствиям и дальнейшему недоверию к этому виду фундамента, из-за чего его просто боятся использовать для своих частных строений.

Для того, чтобы свайно-винтовой фундамент, для Вас не стал неудачным экспериментом, далее я расскажу, как выбрать и правильно произвести монтаж винтовых свай. И если придерживаться технологии, то качественные сваи долгое время будут служить надежной опорой Вашего дома.

Если говорить коротко, то свайно-винтовой фундамент в целом представляет собой некоторое количество винтовых свай, вкрученных в грунт вручную или при помощи специальной техники. Поверх свай располагается, так называемый, ростверк, являющейся обвязкой всех, отдельно стоящих винтовых свай, в единую конструкцию.

Ростверк свайно-винтвого фундамента, как правило, бывает деревянный или металлический.

Если рассматривать одну отдельно взятую сваю, то она выполнена в виде металлической толстостенной трубы, как правило, толщиной металла от 0,4см до 1,2 см, на конце которой находится лопасть в виде большой резьбы, которая и способствует закручиванию сваи в грунт. Этот наконечник, в тоже время будет являться опорой сваи на грунт.

Для удобства монтажа, наиболее часто в продаже встречаются сваи длинной от 25 см до 2,5 м.

Ранее я писал о плюсах и минусах свайно-винтового фундамента для частного дома, либо других строений на Вашем участке, где подробно рассмотрены все достоинства и недостатки этого вида. Там же Вы сможете узнать о некоторых особенностях такого типа фундамента.

Остальные характеристики и нюансы свайно-винтового фундамента мы рассмотрим далее.

Область применения винтовых свай

В принципе, область применения свайно-винтового фундамента довольно таки широка, хотя Вы, наверное, уже много раз слышали, что такой фундамент подходит только для легких деревянных строений, из бруса, например, или каркасных.

Но на сегодняшний день, производители изготавливают винтовые сваи практически под любые нужды, которые выдерживают колоссальные нагрузки и подходят для кирпичных или блочных домов.

Но стоит отметить, что чем больше свая, тем дороже она будет стоить, и монтаж таких свай придется выполнять используя спецтехнику. А в добавок к этому, при устройстве тяжелых домов, сваи необходимо усилить, дополнительно скрепив между собой, а это уже лишние затраты, которые могут свести на нет самое главное качество свайно-винтового фундамента – низкую стоимость.

Свайно-винтовые фундаменты также хорошо справляются со своей работой в болотистых местностях, где уровень грунтовых вод высок, а более твердые породы грунта расположены глубоко в земле. В этом случае другие фундаменты, либо будут очень дороги, либо просто не подойдут для надежной опоры частного дома. В таком грунте винтовые  сваи — своего рода спасение для тех, кому выбирать участок не приходится.

Перед тем, как устраивать любой тип фундамента под дом, необходимо произвести его точный расчет. В частности, для свайно-винтового фундамента необходимо ориентироваться на нагрузку, которую сможет выдержать одна свая в Вашем грунте, вес всего дома, а также глубину промерзания почвы.

Расчет предполагает определения количества необходимых свай, расстояние между ними, диаметр и тип, а также глубину, на которую необходимо их смонтировать. Все эти параметры берутся с запасом.

Честно говоря, точный расчет фундамента – сложный процесс, который самому, без опыта, произвести очень трудно. Но производители винтовых свай, как правило, для того чтобы Вы стали их клиентом, с радостью помогут рассчитать количество, тип и длину необходимых свай для Вашего дома, согласно проекту.

Не стоит забывать о том, что нагрузку, которую способна выдержать свая, полностью зависит от грунта, в котором будет лежать ее основание, и чем слабее грунт, тем меньше можно будет нагружать ее.

Разметка свайно-винтового фундамента

Еще одним не маловажным предварительным этапом является очистка участка и разметка фундамента под дом, кстати говоря, с этого начинается любое строительство.

Разметка фундамента – процесс не сложный, и не практически не зависит от типа фундамента, но требует аккуратности и внимательности. Как это делается, я уже описывал в одной из предыдущих статей, поэтому останавливаться на этом не будем.

После того, как участок очищен, а разметка выполнена правильно и точно, можно приступать непосредственно к самому монтажу.

Глубину заложения винтовых свай необходимо определить до их покупки и монтажа, потому что от этого напрямую зависит их длина.

Самое основное правило, при определении глубины заложения свайно-винтового фундамента – это то, что она обязательно должна быть ниже глубины промерзания грунта, для того, чтобы в зимний период пучения грунта ее не выталкивали.

Бывают случаи, когда недостаточно ориентироваться только лишь на глубину промерзания грунта в Вашей местности. Это касается болотистых, торфяных и подобных им грунтов, где более или менее твердый грунт расположен на большой глубине.

Если на Вашем участке именно такой грунт, то монтаж свайно-винтового фундамента производится не просто ниже глубины промерзания, а до, так называемого, хорошего грунта.

Если Вы не знаете какой грунт на Вашем строительном участке, то можно попробовать изучить его самостоятельно, выкопав предварительно яму, глубиной около 1,5 м.

Стоит отметить, что иногда случается так, что плотные слои грунта лежат на глубине большей чем максимальная длина сваи, т.е. более 2,5 м. В этом случае сваи необходимо наращивать. Иногда свайно-винтовой фундамент приходится монтировать на глубину более 5 метров.

Монтаж свайно-винтового фундамента начинается с раскладки свай по всей длине фундамента. Это необходимо сделать, для того, чтобы в конце не получилось так, что у Вас останутся лишние сваи, а что еще хуже – их попросту не хватит. Сваи не обязательно раскладывать, можно просто наметить места.

Расстояние между сваями должно быть таким, чтобы их расчетное количество равномерно уместилось на всей длине фундамента, включая внутренние несущие стены. Для легких домов, как правило, оно составляет 1-2 метра.

Итак, места для свай размечены, приступаем к их монтажу.

Подготовка грунта для винтовых свай

Первым делом, для облегчения монтажа, необходимо в местах установки свай снять верхний слой с растительностью. Это можно сделать буром меньшего диаметра, чем диаметр лопасти сваи, таким образом, винтовая свая легче войдет в грунт. Если бур достать проблематично, то можно эту процедуру проделать с помощью обычной штыковой лопаты. Кстати, это можно проделать в процессе раскладки свай.

Порядок ручного монтажа свайно-винтового фундамента

Монтаж фундамента на винтовых сваях начинается с установки углов. Затем между ними натягиваем шнур, и уже более точно выставляются остальные сваи.

Перед тем, как вкручивать очередную сваю, в целях безопасности, шнур лучше снимать, потому что в процессе углубления винтовой сваи, об него легко споткнуться и получить травму.

Необходимо знать, что отклонение винтовых свай от прямой линии одной стены не должно превышать пары сантиметров. И чем точнее Вы их выставите, тем проще потом будет сделать их обвязку. Большое отклонение, в последствие, трудно будет компенсировать.

Монтаж свайно-винтового фундамента лучше всего проводить как минимум втроем, потому что помимо самого процесса вкручивания, обязательно нужно следить за тем, чтобы свая входила строго вертикально.

Весь процесс можно разделить на следующие этапы:

1. Установка винтовых свай
2. Выравнивание свайно-винтового фундамента по горизонту
3. Обвязка винтовых свай

Установка винтовой сваи

В верхней части винтовой сваи предусмотрены отверстия, в них вставляются трубы, которые, в свою очередь, будут служить рычагами.

Сам процесс закручивания свай не представляет никаких трудностей, два человека ходят вокруг сваи вкручивая ее в грунт, а один следит за тем, чтобы она входила ровно и строго вертикально. Для этого, необходимо обзавестись двумя уровнями с магнитными основаниями. Эти уровни прикрепляются на сваю, как показано на фото. При отклонениях сваи, ее необходимо выравнивать.

Если глубина заложения свайно-винтового фундамента больше длины сваи, то ее необходимо нарастить. Чаще всего наращивание происходит с помощью небольшой муфты, диаметром чуть больше диаметра винтовых свай.

Происходит это следующим образом:

1. На вкрученную сваю одевается муфта и выравнивается.
2. Муфта прихватывается сварочным аппаратом к винтовой свае.
3. Сверху в муфту вставляется следующая свая.
4. Все швы качественно провариваются.
5. Места сварки тщательно обрабатываются антикоррозийными материалами.

Выравнивание свайно-винтового фундамента по горизонту

После того, как все сваи смонтированы, необходимо выровнять их по горизонту с помощью нивелира или гидроуровня, после чего отпилить излишки болгаркой.

Как правило, гидроуровнем отбиваются углы фундамента, затем между ними натягивается шнур, по которому и отрезают болгаркой все излишки винтовых свай.

Если есть возможность, лучше сразу отбить горизонт Вашего будущего фундамента, и вкручивать сваи, выставляя их примерно одинаково по высоте. Лучше если они будут выпущены из грунта побольше, так как отпилить сваю легче, чем качественно ее нарастить.

После того, как свайно-винтовой фундамент выровнен по горизонту, для усиления всей конструкции, желательно каждую сваю заполнить тяжелым бетоном. Это, во-первых, придаст жесткости фундаменту, ну а во-вторых, такая свая изнутри будет менее подвержена коррозии.

Поверх каждой из металлических свай приваривается металлические оголовки, они бывают различны по виду, круглые, квадратные, U-образные. Привариваются они строго по шнуру и как можно ровнее, потому что поверх фундамента монтируется обвязка (ростверк) из деревянных брусьев. Сварной шов должен быть обработан антикоррозийными веществами, чтобы не допустить окисления металла.

Оголовки можно не использовать, если обвязка фундамента будет металлической, а винтовые сваи высталвенны ровно. В этом случае, обвязка напрямую приваривается к винтовым сваям.

Монтаж ростверка свайно-винтового фундамента

Как уже говорилось выше, ростверк свайно-винтового фундамента может быть выполнен как из деревянных брусьев, так и из металлического швеллера.

Ростверк необходим, во-первых, для связки всех металлических свай друг с другом, ну а во-вторых, он является основой, на которую опираются все несущие стены дома, и более или менее равномерно распределяет нагрузку на фундамент.

Стоит отметить, что ростверк выполненный из металла будет значительно дороже чем из дерева, поэтому чаще обвязку выполняют деревянными брусками.

Металлический ростверк из швеллера просто приваривается по всему периметру фундамента, так же как будут располагаться несущие стены будущего дома.

Деревянный ростверк крепится к оголовкам винтовых свай, как правило, снизу большими болтами по дереву. На углах, в брусках вырезают специальные замки, как показано на фото, это наиболее надежное крепление. Можно прибегнуть к дополнительным креплениям, таким как металлические скобы, например. При использовании скоб, необходимо их углубить, чтобы они не выпирали выше бруса и не мешали последующему монтажу стен.

Вообще, все что касается дерева, перед монтажом его необходимо обрабатывать огне-биозащитными средствами, а лучше — специальным лаком на битумной основе, которая защитит от всех агрессивных факторов, действующих на ростверк.

Не смотря на то, что на сегодняшний день, сложно найти идеально ровный брус, все равно монтаж ростверка необходимо осуществлять «по шнуру». Другими словами, ростверк необходимо сделать максимально прямолинейным, так как позже на него будут монтироваться стены, которыми все неровности придется компенсировать.

Следует знать, что под деревянные бруски необходимо уложить гидроизоляцию, рубероид, например. А также смонтировать ростверк так, чтобы получилась максимально ровная горизонтальная площадка, это поможет, в последствие, избежать проблем с монтажом стен.

Советы по монтажу свайно-винтового фундамента

Вот несколько советов, которые помогут избежать ошибок при монтаже свайно-винтового фундамента, а также облегчат этот процесс:

1. Перед покупкой и монтажом свайно-винтового фундамента, обязательно узнайте, какой грунт на Вашем участке, потому что если почва каменистая, то закрутить в такой грунт сваю может быть очень и очень проблематично.
2. Вертикаль необходимо соблюдать с самого начала вхождения сваи в грунт, так как если изначально крен будет большим, то потом будет сложно ее выровнять.
3. При вкручивании сваи, Вам придется ходить вокруг нее, следите за тем, чтобы в этом месте участок был очищен от мусора, об который можно споткнуться и получить травму, включая шнур.
4. Все сварочные работы с винтовыми сваями необходимо выполнять качественно, не забывайте, на каждую сваю нагрузка может быть по несколько тонн.
5. Если в месте установки сваи в грунте находится препятствие в виде огромного камня, либо пни деревьев, которые невозможно убрать, то место установки винтовой сваи необходимо перенести.
6. В случае, когда сварной шов будет находиться в грунте, его следует тщательно обработать антикоррозийной мастикой. Сварные швы – самые слабые места в цельной конструкции.
7. Если расчетная глубина заложения свайно-винтового фундамента значительная — 5-8 метров, цена его так же значительно возрастет. Поэтому попробуйте рассчитать другой тип фундамента, возможно получится дешевле.
8. При обработке деревянного ростверка битумным лаком, удобнее будет сначала обработать только места стыков брусков, а так же места соприкосновения их с винтовыми сваями, а уже после монтажа обработать полностью.

Ленточный фундамент под каркасный дом

Ленточный фундамент для каркасного дома.

Ленточный фундамент для каркасного дома.

В наше время каркасные дома приобретают все большую популярность. Они легковесны, что делает доступным применение фундамента любого вида. Но чаще всего используют ленточный фундамент под каркасный дом.

Это основание имеет вид ленточной прямой без стыков и швов и применимо на средней и высокой степени пучинистости грунтах, он даст возможность зданию твердо стоять даже на самых подвижных и просадочных землях, что делает его наиболее оптимальным вариантом.

Возводят ленточное основание по нескольким направлениям – финская или канадская технологии. Некоторые владельцы с успехом достигают познания в данной сфере и с легкостью принимаются за работу самостоятельно.

Однако здесь следует проявить скрупулезность, так как ошибки при его возведении чреваты серьезными последствиями.

Ленточный фундамент под каркасный дом.

Виды основания.

Ленточный фундамент можно соорудить по нескольким видам:

• Монолитный – сооружается сразу на строительной площадке;
• Сборный – состоит из подушек и блоков, выполненных на производстве, а собранных на стройке;

Ленточный фундамент под каркасный дом своими руками.

По типу заглубления основание делится на:

Чтобы выбрать самый подходящий вид для каркасного дома, следует обратить внимание на мелкоуглубленный монолитный тип. Данное сооружение заглубляется на 0,5 метра и распределяется по всей длине несущих стен. Поднимаясь и опускаясь вместе с грунтами в сезонный период, он бережет элементы здания от деформации.

Перед началом выполнения мероприятия следует просчитать все нюансы основания:

• Выполнить геологические изыскания – это действие зависит от финансовых возможностей владельца, нанимается группа профессионалов или проводится определение самостоятельно. Во втором случае для выявления типа грунтов необходима траншея до 1,5 м в глубину;
• Согласовать план постройки с БТИ;
• Проверить в проекте наличие подвала;
• Уточнить размер дома и основных элементов, просчитать нагрузку на помещение;
• Определиться с наличием подземных вод и уровнем промерзания грунта.

Для строительства самым подходящим будет гравийный или крупно-песчаный грунт, мелкий песчаный практически не имеет хороших показателей, а глинистый приводит к смещению.

Важно: рассчитывая и определяясь с видом фундамента, следует уяснить одну деталь – от качества и долговечности основы зависит срок службы здания.

Ленточный фундамент под каркасный дом своими руками.

Подготовка и строительство.

Чтобы выполнить работы по обустройству данного изделия необходимо запастись:

Инструменты для ленточного фундамента.

• Арматурными стержнями;
• Песком;
• Гибкой металлической проволокой;
• Щебнем разного калибра;
• Цементом нескольких видов;
• Гидроизоляцией;
• Пассатижи;
• Пилой;
• Строительным вибратором;
• Лопатой.

Далее чтобы сделать фундамент под каркасный дом своими руками, нужно выполнять работы в соответствии с данными этапами работы:

1. Подготовка участка: необходимо очистить ориентировочное место под застройку от пней, травы, дерна и прочих предметов, которые могут мешать возведению основания или в итоге его разрушать.
2. Разметка – перед началом процесса рассчитывают размеры основания, далее четко определяют место его возведения и размечают данную площадь при помощи колышек и веревки. Во время работы выводят ровные углы посредством лазерного измерителя. Начинают процесс от самого низкого угла. Также важно, что во время разметки следует применять прочные цветные шнуры, дабы не превратить быстрый процесс в длительное занятие.
3. Рытье траншеи – после предыдущего мероприятия по линиям разметки роется фундамент в 0,5 м глубины и на 4 м шире обозначенного ориентира, при выполнении данной работы следует все измерять уровнем и отвесом, дабы не допустить оплошности, тем самым усложнив себе будущие этапы работ.
4. Формирование подушки – на дно укладывается песчаная заготовка, которая обильно поливается водой и трамбуется, далее идет слой щебня.
5. Устройство опалубки:

• Гидроизоляция – ее формируют по бокам поверхности траншеи, например, используется рубероид, но этот материал не лишен недостатков. А вот новые технологические разработки предлагают пенетрон, который добавляется непосредственно в бетонную смесь, делает основу непроницаемой;

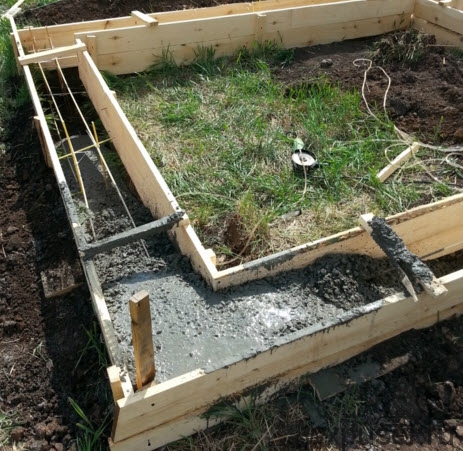

• Формирование опалубки – по верхнему краю гидроизоляции вертикально укладывают доски толщиной 5 см, шириной не более 150 см, между ними не должно быть щелей. Такая укладка должна возвышаться над землей на 30 см;
• Армирование – внутрь опалубки укладывается арматура диаметром 10 – 16 см, связанная проволокой, чтобы сохранилась гибкость армирования. Арматура должна укладываться на 5 см ниже верха опалубки, дабы ее полностью скрыть под бетоном;
• Бетонирование – в итоге все заливается смесью из бетона, песка, гравия и воды, по консистенции она напоминает густую сметану, можно добавить для прочности пластификаторы. Такую смесь приобретают готовой или выполняют самостоятельно посредством бетономешалки и вибратора.

В пользу второго варианта говорят такие доводы:

• Более быстрый процесс;
• Сохраняются качества холодных швов, в итоге влага через них не будет циркулировать и разрушать цоколь;
• Разница при всем этом в финансовом вопросе практически отсутствует.

После полного выполнения основание накрывают водонепроницаемым материалом с целью избегания появления трещин. Застывать оно будет до 2-х суток, а для образования прочности потребуется несколько недель.

1. При выполнении опалубки следует пользоваться ровными прочными щитами, чтобы она была красивой и аккуратной.
2. Гвозди в доски следует забивать изнутри наружу – правильность данного процесса вы ощутите во время снятия щитов.
3. Необходимо на этапе формирования опалубки побеспокоится об отверстиях для труб и кабелей, чтобы в дальнейшем их не долбить, разрушая тем самым целостность монолита.

Ленточный фундамент под каркасный дом своими руками.

Плюсы и минусы ленточного фундамента.

Положительной стороной возведения ленточного цоколя является:

• Оптимальное количество потраченных средств;
• Надежность – он является одним целым, непроницаем;
• На протяжении многих лет это отточенная строительная технология, известная большинству строителей;
• Это готовый непроницаемый цоколь относительно, допустим, свайного.

• Необходимость проявлять скрупулезность в формировании опалубки;
• Сложность работ на участках с уклоном;
• Проблематично выполнять процесс в одиночку;
• Необходим подъезд для тяжелой техники – миксера и прочих строительных машин.

Самостоятельное выполнение данного вида цоколя для панельного дома задача совсем несложная, только его обустройство требует максимум усилий и знаний, чтобы впоследствии он долго служил и продлевал срок эксплуатации дома.

Устройство ленточного фундамента под каркасный дом.

Выбор ленточного фундамента малого заглубления экономически оправдан для легких построек. Если каркасный дом имеет подвальный этаж, автоматически увеличивается глубина залегания подошвы. Однако МЗЛФ с полами по грунту являются бюджетным вариантом на ровных участках с нормальным расчетным сопротивлением почв.

Выбор конструкции, определение размеров.

Из всех вариантов ленточного фундамента под каркасный дом оптимально подходят следующие модификации:

• малозаглубленная МЗЛФ – глубина 0,4 – 1 м, двухслойное армирование
• монолитный пояс – уложен на поверхности, плодородный слой под ним заменен песчаной подсыпкой
• незаглубленная – так же опирается на подушку из нерудных материалов, имеет большую высоту, чем пояс

Любой вариант необходимо защитить от сил пучения дренажом, утеплением отмостки, боковых граней, заменой пучнистого грунта щебнем или песком. На склонах МЗЛФ не рекомендуется ввиду больших сдвигающих усилий. При строительстве на пылеватых песках, насыпях нижнюю часть МЗЛФ следует уширить плитой.

Глубина ленты.

Минимальный бюджет ленточного фундамента наблюдается на глубине залегания 2,5 м. Если несущие пласты расположены ниже этой отметки, следует рассмотреть свайные основания либо усилить ими балку. Если расчетное сопротивление грунта на глубине 0,4 – 0,7 м обеспечивает нормальную несущую способность МЗЛФ, остальные проблемы (вспучивание, высокий уровень УГВ) легко решаются соответствующими технологиями.

Рассчитать ленточный фундамент под каркасный дом.

Основным достоинством монолитного пояса, МЗЛФ, незаглубленной конструкции является минимум земляных работ. Увеличение бюджета строительства (покупка, монтаж утеплителя, подсыпку из щебня, песка, дренажные трубы) оправдано за счет снижения сил пучения, повышения межремонтного периода.

Ширина, высота конструкции.

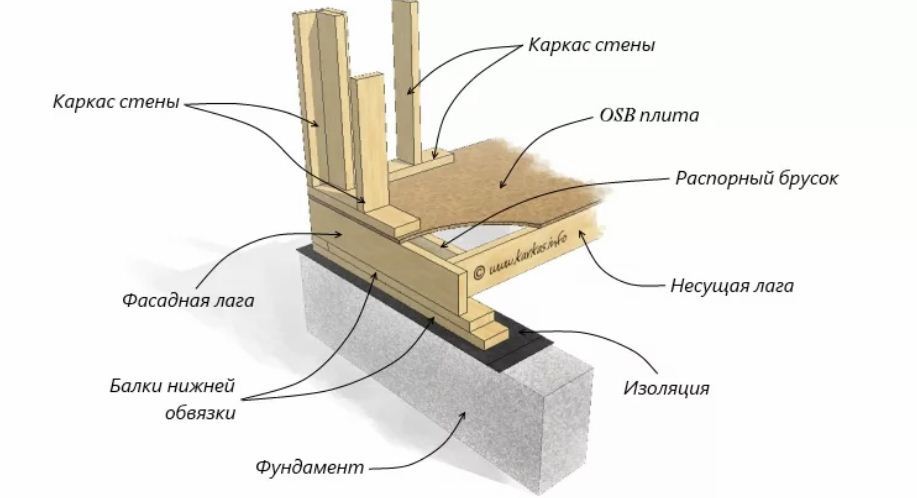

Каркасный дом опирается на ж/б балку нижним обвязочным брусом, ширина которого редко превышает 15 см. Однако минимально рекомендуемый размер для коттеджа составляет 30 – 40 см, что гарантирует 2 – 3 кратный запас по несущей способности.

Высота монолитной конструкции должна быть больше ширины (2 – 4 раза). Что для вышеуказанного размера составляет 0,6 – 1,2 м. С учетом глубины залегания это обеспечит нормальную цокольную часть, позволяя устраивать, как перекрытие по балкам, так и полы по грунту.

Ленточный фундамент под каркасный дом расчет.

В первом случае цокольную часть придется оснастить вентиляционными продухами площадью 1/400 от размера всего цоколя. Во втором варианте технологические отверстия оставлять не нужно.

Технология строительства.

Для возведения ленточного фундамента необходимо разметить пятно застройки, вынуть грунт, установить опалубку, уложить бетон после монтажа арматурного каркаса. При этом используются технологии по снижению сил пучения, вредных для железобетона.

Вначале укладываются дрены (уровень подошвы ленты), затем почва под ней заменяется щебнем, песком. Затем утепляется отмостка, позволяя сохранить под зданием геотермальное тепло недр.

Гидроизоляция всех бетонных поверхностях резко повышает эксплуатационный ресурс элементов силового каркаса коттеджа, эксплуатирующихся под землей.

Натурный вынос осей.

Поскольку для установки опалубки фундамента необходимо изготовить траншеи, перенести чертеж из проекта в пятно застройки, необходима разметка. Вынос осей стен происходит следующим образом:

• объектная привязка – угол жилища должен отстоять от центра улицы – 5 м, проезда, границы участка – 3 м, стоит учесть расположение септика, источника водозабора, колодцев коммуникаций (3 – 10 м, соответственно)
• обноски – применяются вместо колышков, состоят из двух вертикальных брусков, заостренных снизу, с горизонтальной доской между ними (60 – 80 см), монтируются 1 – 1,5 м от края траншей

Разбивка фундамента под каркасный дом.

По обноскам натягивается 3 струны/шнура (боковые грани ленты + ось стены), которые можно снять при земляных работах, установить обратно после их окончания. Каркасный дом должен иметь одинаковые диагонали, поэтому оси откладывают под прямыми углами друг к другу методом треугольника с гипотенузой 5 м, катетами 4 м, 3 м. нормативами СП допускается погрешность 1 см.

Для любого фундамента необходим дренаж, конструируемый по технологии наружной подземной канализации:

• изготовление траншей – проходят по периметру здания на глубине подошвы МЗЛФ, имеют сечение 50 х 50 см, общий уклон к подземной емкости, куда стеки будут собираться самотеком (4 – 7 градусов)
• подстилающий слой – 10 см утрамбованного щебня 5/20 мм по геотекстилю (края нужно выпустить на борта траншеи, чтобы укрыть материалом всю конструкцию сверху)
• установка колодцев – вертикальные трубы с заглушенным дном 30 – 80 см диаметра по углам коттеджа для прочистки засорившихся участков с поверхности земли
• укладка дренов – куски перфорированной гофротрубы (двухслойная обмотка дорнитом/геотекстилем), прерываются внутри колодцев

Подводка к фундаменту.

После чего, остается засыпать щебнем траншеи по бокам, сверху (10 см), чтобы каркасный дом получил надежную защиту от вспучивания.

Подсыпка, подбетонка.

Для предотвращения трещинообразования фундамента от вспучивания, выравнивания дна траншеи необходим 40 – 80 см нерудного материала, утрамбованного послойно (каждые 10 см с помощью виброплиты). Существует несколько схем инертной подушки (зависимости от геологических условий застройки):

• щебень на всю глубину – при высоком УГВ
• песок 40 – 60 см – при низком УГВ сокращает бюджет строительства
• щебень + песок – одинаковой толщины при низком расчетном сопротивлении грунта
• песок + щебень – при возможном сезонном подъеме УГВ

Разбивка фундамента для каркасного дома.

Подбетонкой решаются следующие проблемы:

• отсутствие ухода цементного молочка при заливке
• защита гидроизоляционного ковра от проколов щебнем
• уменьшение нижнего защитного слоя для арматуры

Подбетонка фундамента под каркасный дом.

Подбетонка представляет собой 5 – 7 см стяжку из смеси марки В7,5 (тощий бетон). Ее заливают опалубку, ширина превышает размер ленты на 20 – 40 см для надежного опирания.

Подошвенная гидроизоляция.

На стяжку укладывается мембрана, полиэтиленовая пленка 0,15 мм либо наплавляется рулонная гидроизоляция (Технониколь, Бикрост). Она необходима для защиты ж/б конструкции от почвенной влаги, напорных вод.

Каркасный дом практически целиком состоит из пиломатериалов, которые впитывают любую влагу. Поэтому позже гидроизолируются ж/б поверхности обязательно.

В зависимости от глубины ленты может применяться опалубка разных конструкций:

• дощатые, фанерные щиты – при глубине 40 – 70 см
• L-образные полистирольные модули – для незаглубленных лент, поясов

Ширина ленточного фундамента для каркасного дома.

Чтобы дом имел стабильную пространственную геометрию, силы пучения устраняют утеплением наружной поверхности МЗЛФ, отмостки. Теплоизолято может закладываться в опалубку (прижимается к наружному щиту изнутри) либо этим материалом оклеивают борт ленты после распалубки.

Для сохранения геометрии фундамента рекомендуется применять доску толщиной от 4 см (гарантированно отсутствует прогиб при укладке бетона). Шаг укосин с наружной стороны щитов 30 – 50 см, перемычек в верхней части аналогичный.

Арматурный каркас.

Бетонные конструкции работают исключительно на сжатие от усилий, которое оказывает на них дом. снеговые/ветровые, эксплуатационные нагрузки. Поэтому лента фундамента армируется двумя поясами продольных прутков, воспринимающими усилия растяжения при возможном вспучивании грунта. Основными требованиями являются:

• минимальный процент армирования – 0,1 – 0,3%
• выбор сечения арматуры – расчетным путем в зависимости от изгибающих моментов
• обеспечение защитного слоя – 2 – 7 см
• рациональные схемы перевязки сопряжений – П-образными хомутами, изогнутыми под прямым углом прутками
• нахлест, соединение стержней – минимум 40 – 60 см, разбежка стыков соседних рядов 60 – 80 см

Сопротивление ленточного фундамента каркасным домом армирование.

В индивидуальном строительстве с учетом минимального веса «каркасников» применяется арматура А400 (продольные стержни) периодического сечения 8 – 16 мм. Хомуты, поперечные, вертикальные перемычки изготавливаются из гладкой арматуры А240. Их изгибают исключительно холодным способом, нагрев запрещен категорически. Методика армирования имеет вид:

• изготовление каркасов – для прямых участков продольные стержни (обычно 2 верхних + 2 нижних) обвязываются прямоугольными хомутами (шаг 30 – 60 см)
• укладка – каркасы размещают на бетонных, пластиковых прокладках внутри ленты
• сопряжения – прямые каркасы связывают в углах, Т-образных примыканиях П-образными хомутами или Г-образными анкерами

Боковая защита арматуры обеспечиваются пластиковыми элементами, надеваемыми на продольные прутки либо хомуты.

Бетонирование.

Чтобы дом имел максимально возможный ресурс, применяются бетоны марок В15 – В25, укладываемые послойно (60 см максимум) для последующего уплотнения насадками глубинных вибраторов в одном направлении. Если на этапе приготовления смеси ввести в нее пенетрирующий состав Адмикс, бетон получит водоотталкивающие свойства по умолчанию. Позже его не придется гидроизолировать. Смесь можно добавлять в заказанный застройщиком миксер на стройплощадке.

Мелкозаглубленный ленточный фундамент для каркасного дома.

При достаточном уплотнении (5 – 10 секунд) бетон практически мгновенно восстанавливает ровную поверхность при извлечении насадки вибратора. На поверхность выступает цементное молочко, прекращается образование пузырьков, крупный наполнитель полностью скрыт внутри конструкции.

Гидроизоляция.

Для защиты фундамента от намокания, приводящего зимой к раскрытию трещин, все грани МЗЛФ гидроизолируются по технологии:

• грунтовка – производится праймерами для повышения сцепления поверхности с гидроизоляционными материалами
• обмазка – эпоксидные, битумные мастики в два слоя для образования пленки с 15 – 20 летним ресурсом
• оклеивание – гидростеклоизолом, Технониколь, Бикрост, прочими рулонными материалами в два слоя
• объемная гидроизоляция – используются пенетрирующие составы, после вступления в химическую реакцию с цементом меняют структуру бетона на всю глубину

Гидроизоляция фундамента под каркасный дом.

Первые три методики обычно применяются в комплексе, однако все равно уступают объемной гидроизоляции, обладающей неограниченным ресурсом.

Теплоизоляция.

В сочетании с уже проведенными мероприятиями по предупреждению вспучивания, теплоизоляция отмостки, наружных граней позволяет полностью защитить каркасный дом от сил пучения. Стенки МЗЛФ оклеиваются 5 см слоем экструдированного XPS пенополистирола. Под отмостку укладываются листы ПСБ-С полистирола аналогичной толщины на глубине 30 – 40 см.

Теплоизоляция ленточного фундамента для каркасного дома.

При соблюдении указанных в данном руководстве технологий дом прослужит трем – четырем поколениям владельцев гарантированно. Советы профессионалов помогут избежать ошибок, обеспечить комфортную эксплуатацию, высокий межремонтный период здания.

Фундамент для каркасного дома своими руками. Виды фундаментов, расчет, строительство.

Строительство дома часто заменяет покупку квартиры. По стоимости эти виды жилья почти не отличаются, но в случае возведения каркасного коттеджа бюджет можно значительно сэкономить. Все работы по устройству конструкции — от основания до кровли — можно произвести самостоятельно, зная технологию. Построить фундамент для каркасного дома своими руками не составит труда даже человеку, который ранее не занимался подобными делами. В этой статье мы рассмотрим виды, способы возведения и целесообразность применения того или иного типа основания для каждого случая.

Что такое каркасный коттедж.

Технология строительства современных облегченных домиков пришла к нам из стран Америки. Другое их название – канадские. В этих странах большинство загородных строений выполнены по этой технологии, что вполне себя оправдывает: жилище теплое, надежное, служит долгие годы, стоит дешево, возводится быстро. В России такие объекты появились сравнительно недавно (около 15 лет назад), но активно набирают популярность благодаря своим качествам.

Технология строительства каркасных и каркасно-щитовых домов заключается в следующем:

1. На устроенный фундамент устанавливают вертикальный каркас стен из деревянных брусьев по всему периметру.
2. Заполняют пространство между направляющими сэндвич-панелями или щитами из ОСП и утеплителя.
3. Обшивают стены фасадными и отделочными материалами.

Каркасный дом на ленточном фундаменте.

Таким образом, конструкция стен получается очень легкой. Какой фундамент лучше для каркасного дома? Точно не мощный, в нем нет необходимости. Это позволяет экономить не только время строительства, но и деньги на материалы и трудовые ресурсы.

Есть ли единое решение?

Нет точного ответа на вопрос, какой фундамент лучше для каркасного дома. Существует множество видов облегченных конструкций, использование которых оптимально в том или ином случае. Основание может быть:

Материалы для фундамента применяют разные:

Таким образом, вариантов устройства основания под дом может быть несколько. На выбор влияет:

• размер дома;
• этажность;
• глубина промерзания грунта;
• наличие подземных вод;
• тип грунта: подвижный, влажный, вязкий, твердый;
• наличие/отсутствие подвала.

Лучший фундамент для каркасного дома тот, который учитывает все нюансы строительства и геологических условий. Правильно подобранное основание прослужит достаточно долго и поможет сэкономить время и деньги.

Определяем характеристики основания.

Первым делом нужно определить тип грунтов на участке предполагаемого строительства. Лучший способ это сделать – заказать инженерно-геологические изыскания. Специалисты определят:

• точный тип грунтов и их характеристики;
• наличие подземных вод и их характер;
• составят план участка с учетом перепадов высот и особенностей местности.

Правда, такое удовольствие стоит дорого и занимает немало времени. Другой вариант – найти соседа по участку, который уже обращался за такой услугой и имеет на руках результаты экспертизы своей территории. Как правило, характеристики почв в одной местности имеют одинаковые свойства.

Если соседа с заключением не нашлось, можно попробовать определить тип грунта самостоятельно. Для этого выполните следующие действия:

1. Выкопайте яму на глубину промерзания в регионе. Её можно узнать, воспользовавшись картой.

Глубина промерзания почвы.

2. Проанализируйте срез почвы по боковой стенке ямы.

• Скальные грунты представляют собой каменистое и гравийное основание. Они достаточно крепкие, способны выдержать любой вес, не задерживают воду (при условии отсутствия включения в состав большого количества глины).
• Крупные пески и хрящеватые грунты также отличаются низкой степенью пучинистости и крепким основанием.
• Мелкопесчаные почвы – не лучший вариант для строительства. Они задерживают воду, которая застывает в верхних пластах и воздействует на фундамент выталкивающим и сжимающим способом. Это свойство называется пучинистостью.

Грунт под каркасный дом.

• Суглинки и глина – самый неблагоприятный тип грунтов. Их подвижность и плывучесть зависит от высоты залегания подземных вод. Но даже при их отсутствии зачастую хватает влаги от атмосферных осадков. На участке с такими грунтами образуются большие лужи, поскольку вода в землю уходит очень медленно.

Тип и глубина фундамента для каркасного легкого дома зависит от геологических условий территории.

Учитываем глубину промерзания.

Данный аспект актуален для грунтов, подверженных пучению. Скальные породы, в которых вода не задерживается, в любой сезон служат прочным основанием, в отличие от мелкопесчаных и глинистых почв. При наличии последних глубина фундамента должна быть больше величины промерзания, тогда он сможет прочно зафиксировать здание в одном месте и положении. Это необходимо для предотвращения неравномерного оседания конструкции, что может привести к нарушению целостности дома, его разрушению или большим вложениям в ремонт.

Также важно узнать о наличии грунтовых вод. Если они присутствуют, нужно искать способ борьбы с ними или обустраивать конструкцию таким образом, чтобы она была способна устоять во влажной среде и условиях сильной пучинистости. Глубина промерзания грунта не участвует в расчетах свайного фундамента.

Определяемся с конструкцией.

На основании проделанной работы по определению типа грунта и глубины его промерзания можно решить, какая конструкция фундамента каркасного дома оптимальна в данном месте.

1. На глинистых грунтах и мелкопесчаных устанавливают свайный фундамент. Он фиксирует конструкцию в прочных слоях ниже уровня подземных вод.
2. На сильнопучинистых суглинках и пылеватых породах хорошо работают плитные основания с мелким залеганием. Они играют роль «лодочки», способной держаться на плаву и удерживать дом в одной плоскости по всей площади конструкции.
3. Скальные, крупнопесчаные, хрящеватые грунты сами по себе служат прочным основанием, поэтому не требуют основательного фундамента – ленточного, мелкозаглубленного и столбчатого будет достаточно.

При наличии грунтовых вод выбирают особые виды водостойких бетонов и используют дополнительную гидроизоляцию стен фундамента. Если УГВ высокий, следует отказаться от подвала. Кроме этого, целесообразно устроить систему дренажа по всему участку или непосредственно у дома: по периметру выкапывают траншею, по ней лишняя жидкость уходит в заданном направлении.

В основных этапах разобрались. Далее, подробно рассмотрим принципы устройства разных конструкций фундаментов и способы их установки.

Свайно-ростверковый фундамент.

Это широко распространённый тип, универсальный в применении. Поскольку Россия не богата твердыми породами, на большей территории преобладают пучинистые грунты разной степени промерзания, для строительства зданий разного назначения и этажности применяют именно свайный фундамент. Столбы проникают глубоко в почву и фиксируются нижними концами в плотных слоях. За счет этого конструкция, опирающаяся на них, надежно фиксируется относительно поверхности земли.

Забивка свай фундамента для каркасного дома.

Чтобы устроить свайный фундамент для каркасного дома своими руками, в первую очередь следует рассчитать количество столбов под конструкцию. Для этого необходимо:

1. Заглянуть в проект, если таковой имеется. Если его нет, смотрите далее.
2. Начертите периметр будущего дома на бумаге в масштабе. Обозначьте точками места установки свай (во всех углах, местах сопряжения стен, по периметру с шагом 1,5-2 метра). Поскольку каркасный дом имеет малый вес, усиление конструкции, скорее всего, не потребуется, поэтому достаточно обойтись простой расстановкой.
3. Посчитайте количество отмеченных точек.

Следующим этапом будет решение, какие сваи использовать: готовые железобетонные или винтовые изделия с завода или залитые в готовые скважины на собственном участке.

1. Готовые столбы заглубляют с помощью специальной установки. Их забивают до нужной отметки в обозначенных местах, затем срезают оставшиеся концы по уровню. Для облегченного здания достаточно купить сваи с минимальным сечением.
2. Винтовые металлические опоры закручивают специальным устройством.
3. Если принято решение о самостоятельном устройстве свай, то сначала производят бурение скважин, основания которых необходимо сделать более широкими для устойчивости. Глубина зависит от геологических условий местности. Необходимо добраться до твердого основания. Затем в полость устанавливают гидроизолирующий материал, например, полую трубу или скрученный рубероид. После этого закладывают каркас и производят бетонную заливку. Оптимально использовать раствор марки М300-М400. Хорошо, если в его состав войдут специальные добавки, наделяющие камень водостойкими свойствами.

Сваи установлены, теперь нужно устроить ростверк. В дальнейшем на него будет опираться стеновой каркас.

Ростверк может быть сборным или монолитным. Разница заключается в способе монтажа:

1. Сборный монтируется на железобетонные сваи, увенчанные оголовком.
2. Монолитный устраивают на строительной площадке: устанавливают опалубку, по мере необходимости по низу ростверка укладывают подушку из ПГС, гидроизолируют рубероидом и ставят готовый каркас, который связывают с арматурой свайных столбов. После этого производят заливку бетонной смеси.

Фундамент готов. Стоит отметить, что такая конструкция не подразумевает наличия подвального помещения.

Столбчатый фундамент.

Оптимален для ровного рельефа в относительно устойчивых грунтах. Похож на свайный, но менее заглублен.

Столбчатый фундамент своими руками для каркасного дома построить можно по такой технологии:

1. Делают разметку на плане. Опоры располагаются в углах, пересечениях стен, по периметру с шагом 2-3 метра. Далее, переносят эти точки на участок.
2. Выкапывают ямы под столбы. Если фундамент будет из асбестовых труб или монолитных столбов, углубления производят арендованным на сутки моторубом. Под каменные стойки ямы выкапывают лопатой. Размер выемки составляет 60×80 см, а глубина должна быть на 20-30 см ниже уровня промерзания грунта.
3. Гидроизоляцию для монолитного элемента выполняют сразу – в яму укладывают рубероид. Для каменных, кирпичных или бутовых столбов ее устраивают уже по готовому изделию.
4. Для бетонного варианта устанавливают арматурный каркас.
5. Монтируют опалубку выше уровня земли на необходимую высоту (минимум 40 см).
6. Заливают раствор.

Обвязка каркасного дома на ленточном фундаменте.

По готовым столбам устраивают ростверк. Это выполняется по тому же принципу, что и в свайном фундаменте. Его может не быть, тогда на верхушки стоек укладывают деревянный брус, который будет служить опорой для каркаса.

Завершающий этап – устройство забирки стены, заполняющей пространство между столбами. Между ними выкапывают траншею глубиной 20-30 см, заливают основу бетоном, после его застывания выкладывают стену. Если этого не сделать, то дополнительного утепления потребует нижнее перекрытие, чтобы пол в доме не был холодным.

Столбчатый фундамент своими руками для каркасного дома сделать совсем не сложно. Важно помнить, что устройство подвала с такой конструкцией – занятие весьма проблематичное, потому от этой идеи стоит отказаться. С другой стороны, фундамент возводится быстро и обходится гораздо дешевле свайного или ленточного.

Деревянный фундамент.

Своего рода гибрид свайного и столбчатого. Деревянный фундамент подходит для устройства под небольшой каркасный домик, но из-за сравнительной недолговечности под жилые коттеджи его используют редко. Он оптимален для дачных построек: воздействие минимальных нагрузок на основание, низкая стоимость монтажа и материала, высокая скорость устройства. Кроме того, дерево обладает естественной упругостью, что позволяет ему приобретать исходную форму после незначительных деформаций от пучения грунтов.

Самые легкие конструкции имеют сезонные каркасно-щитовые дома. Фундамент под них может быть самым незамысловатым. Именно в таких случаях применяют деревянные столбы. Хотя в Венеции на таких основаниях высотные здания стоят не одну сотню лет, потому о долговечности в данном случае можно поспорить.

Свая фундамента для каркасного дома.

Для свай подходят определенные виды древесины: бук, лиственница, дуб, сосна. Для заготовок пригодны участки дерева диаметром не менее 20 см. Изделие может оставаться круглым или приобрести прямоугольное сечение со стороной от 20 см. Сваи обрабатывают специальными растворами, продлевающими жизнь древесины в неблагоприятных условиях. Перед их непосредственным заглублением следует обернуть столб 1-2 слоями рубероида или другого полимерного материала, тогда грунт не пристанет к изделию. Это позволит скользить свае относительно основания в вертикальном направлении при пучении почвы, а также сохранит ее на более длительный срок.

Как смонтировать деревянный фундамент для каркасного дома своими руками:

1. Производят разметку по уже известной схеме: углы – пересечения – периметр с шагом 1,5-2 метра.
2. Переносят расположение столбов на участок.
3. В грунте выкапывают ямы диаметром в 1,5 раза больше, чем свая. Глубина должна превышать уровень промерзания почв и достигать плотных слоев. Если они недоступны, следует завести столб ниже уровня на 0,5 м.
4. Устраивают подушку из камней или деревянной крестовины.
5. Заливают 15-20 см бетонной смеси и погружают в нее столбы. Когда раствор схватится, он зафиксирует сваю.
6. Производят засыпку и уплотнение грунта.

Облегченный ленточный фундамент.

Широко распространен среди застройщиков из-за своей дешевизны и высокой скорости установки. Облегченный ленточный фундамент для каркасного дома применяют на прочных основаниях, где нет потребности в большом заглублении и массивной опоре.

Основное отличие такой конструкции от обычной – уменьшенная глубина залегания подошвы и габариты самой ленты. Это приемлемо для легких сооружений, в частности для жилых каркасных домов.

1. Раскапывают траншею или котлован (влияет на наличие подвала). В любом случае ширина выемки должна быть больше заданного периметра на 0,5 метра для удобства проведения работ. Глубина зависит от УГВ, в среднем – 0,8-1,5 метра (с учетом устройства подушки).
2. Размечают периметр фундаментной стены. Важно правильно отмерить все углы и проверить параллельность сторон.
3. Устанавливают опалубку. Её высота определяется наличием и размером цоколя, но не ниже 40 см над уровнем земли. Ширина будущей ленты рассчитывается как толщина стены + 100 мм. Для каркасного легкого дома можно сделать 200-300 мм.
4. Засыпают подушку из ПГС (10-20 см).
5. Устанавливают каркас.
6. Заливают бетонный раствор М300-М400.

Ленточный фундамент под каркасный дом своими руками.

Легкий фундамент для каркасного дома удобен тем, что не требует особой подготовки и монтажа дополнительных конструкций под возведение стен.

Не всегда грунты благоприятствуют стандартным решениям для строительства. В России много территорий с глинистыми и сильно пучинистыми почвами. Но это не повод им пустовать. Даже для таких случаев существуют решения.

Если вам довелось приобрести участок с плавучими грунтами, для строительства целесообразно устроить плитный монолитный фундамент для каркасного дома. Своими руками это вполне возможно сделать. Технология аналогична созданию облегченной ленты:

1. В грунте делают выемку на глубину плодородного слоя почвы и уплотняют верхний открывшийся пласт.
2. Далее, устраивают гравийно-песчаную подушку толщиной около 20 см.
3. Раскатывают 2-3 слоя полимерной гидроизоляции.
4. Заливают подготовительный слой бетона до 5 см.
5. Монтируют каркас. Он должен быть основательным, поскольку плита воспринимает значительные нагрузки от грунта. Для сеток берут толстую арматуру диаметром 12-16 мм, укладывают ее с шагом не более 40 см в обоих направлениях. Прутья перевязывают проволокой. Изготавливают 2 плоскости и соединяют их между собой на расстоянии, равном высоте плиты (10-15 см), минус защитный слой бетона (до 5 см).
6. Заливают раствор. Его потребуется много, не следует выбирать бетон низкого качества с целью экономии. Оптимальная марка – М300-М400.

Плита фундамента для каркасного дома.

Монолитная плита располагается в уровне земли, при этом предполагает устройство цокольного этажа и подвала (она служит полом). Более массивная и заглубленная для небольшого дома не нужна, такую используют под крупные здания.

Утепление и гидроизоляция.

Фундаменты деревянного каркасного дома требуют особой отделки. Гидроизоляция желательна для всех конструкций ниже уровня земли для любого материала. Так элементы лучше сохраняются. Это особенно актуально при высоком уровне грунтовых вод.

Теплоизоляция фундамента и стен подвала обеспечит минимальные затраты на утепление пола первого этажа. В тех домах, где отсутствует подвал, пространство между перекрытием и землей можно засыпать керамзитом, песком. Эти материалы препятствуют вытягиванию тепла из нижнего помещения. Чтобы они не увлажнялись, можно проложить их рубероидным листом с обеих сторон.

Стены ленточного фундамента и ростверка прокладывают по наружной стороне плитами полистирола.



Рекомендация: Хорошая обзорная статья, вводит в курс дела по ленточному фундаменту под каркасный дом. Хорошо проработайте данную статью. Вы разберетесь. что такое ленточный фундамент и с чем его едят. Но прежде, чем приступить к строительству фундамента изучите по глубже тему каркасного дома.

Как сделать Ленточный фундамент для каркасного дома своими руками: пошаговая инструкция +Видео

Самым распространенным в частном строительстве является ленточный фундамент.  Технология возведения ленточного фундамента довольно проста и позволяет выполнять его своими руками без каких-либо осложнений. Однако существенными минусами данного типа является большой расход материалов и как следствие – высокая цена.

Это довольно простой в исполнении и прочный фундамент с хорошей несущей способностью. Подходит он практически для любого грунта. [contents]

Ленточный фундамент, основные характеристики

По своей конструкции данный тип фундамента это не что иное, как железобетонная монолитная полоса, установленная под всеми внешними и внутренними стенами будущего дома.

Подходит монолитный ленточный фундамент и для тяжелых кирпичных зданий или для домов с массивными перекрытиями. Хорошо работает он и тогда, когда в доме планируется устройство подвального или полуподвального помещения (например, погреб или даже гараж в подвале).

Какой бетон выбрать для ленточного фундамента?

Конечно многое зависит от типа вашего дома, на сколько он тяжелый, на каком грунте строиться, но не стоит забывать о качестве бетона. Он бывает разных марок. Для не тяжелых домов из каркаса или дерева вам подойдет бетон 200, если дом будет тяжелый или многоэтажный 250 или 300, он также гарантирует морозоустойчивость и защиту от пучинистых грунтов. А если ваш дом будет тяжелый как замок, то ставьте на суперпрочный бетон м350.

Разновидности ленточного фундамента

Основные характеристики и область применения ленточного фундамента различаются в зависимости от степени его заглубления, технологии возведения и используемых материалов.

По степени заглубления фундамента

Мелкозаглубленный

Для легких конструкций жилых домов используют мелкозаглубленный ленточный фундамент (глубина до 70 см. ). Более массивные постройки из камня или кирпича, а также намерение устроить полноценное подвальное помещение, не позволят вам сэкономить и потребуют устройства заглубленного фундамента (глубина вычисляется по формуле: глубина промерзания грунта+30 см.).

Заглубленный

Заглубленный фундамент, конечно, является более прочным и менее подвергается деформации из-за пучения грунта. Однако требует большого количества материалов и трудоемких работ по возведению.

Устройство ленточного фундамента любого типа лучше всего проводить в теплое время года, так как есть потребность в рытье котловины, а с промерзшим грунтом работать довольно проблематично.

Важно! На глубоко промерзающих грунтах и грунтах с сильным морозным пучением данный тип фундамента не рекомендуется.

По технологии возведения

Возводимые непосредственно на площадке застройки фундаменты называют монолитными. А те, которые собирают из типовых ж/б блоков промышленного производства – сборными. Устройство монолитных можно осуществить своими руками. Сборные требуют привлечения спецтехники.

Срок службы

Срок службы монолитного фундамента будет составлять до 150 лет, но только в том случае, если был правильно произведен расчет и при строительстве использовались качественные материалы в правильной пропорции. Также данный тип фундамента более прочный.

Сборные фундаменты

Сборные ленточные фундаменты (кирпичные ленты или блоки) также применяются как в промышленном, так и в частном строительстве. Прослужат они в разы меньше и по прочности сильно уступают монолитным, так как все-таки состоят из отдельных элементов. К тому же для укладки массивных фабричных блоков под фундамент потребуется привлечение спецтехники. В итоге, такой фундамент выйдет дороже аналогичного монолитного. Однако, применение готовых блоков помогает сократить время возведения фундамента.

В зависимости от используемых материалов

• Ленточный фундамент из бутобетона.

Возводится с использованием цементного раствора и бутового камня. Достаточно прочный фундамент, лучше всего подходит для песчаных или скальных почв. Однако, из-за используемого материала и конструктивных особенностей, совершенно не подходит для участков с глинистыми почвами.

• Ленточный фундамент из железобетона.

Самый популярный материал. Возводится с использованием. Возводится с использованием песка и щебня, цементного раствора и металлической сетки и арматуры. Прочный и добротный фундамент с большой несущей способностью.

• Ленточный фундамент с применением кирпичной кладки.

В силу высокой гигроскопичности применяемого материала – кирпича – нуждается в хорошей гидроизоляции. Не подходит для почв с высокими грунтовыми водами и для глубокого заложения.

• Ленточный фундамент из плит и блоков.

Возводится из готовых железобетонных плит или блоков. Подходят для любого грунта.

Возведение монолитного ленточного фундамента: пошаговая инструкция

Чаще всего при строительстве дома своими руками застройщики выбирают вариант монолитного мелкозаглубленного ленточного фундамента из железобетона. Рассмотрим этапы возведения данного фундамента.

1 этап. Подготовительный

Включает, прежде всего, расчистку участка от мусора и завоз необходимых строительных материалов. Далее производится нанесение разметки будущего фундамента, которая требует четкого контроля и проверки. Углы дома и каждой комнаты — строго 90 градусов.

Подготовленная площадка должна быть выровнена, а ее габариты должны на 2,5 метра выходить за внешний край дома.

2 этап. Рытье и обустройство траншеи

Рыть траншею можно вручную или заказать экскаватор. Даже если траншею вырыли с помощью спецтехники, без ручного труда не обойтись. Ведь дно сделанной экскаватором траншеи нужно выровнять, а местами – подчистить.

На дне траншеи укладывается песчаная или гравийная подушка, которая тщательно утрамбовывается. Поверх песка кладут слой гидроизоляции или заливают цементную смесь (это исключит уход влаги из бетона в грунт).

3 этап. Опалубка и арматура

Опалубка может быть выполнена своими руками из досок, струганных как минимум с одной стороны (ровными краями устанавливаются внутрь).

Доски для опалубки должны быть хорошо вымочены и хорошо зафиксированы внутри траншеи распорками. Положение стенок опалубки – строго вертикальное. Возвышение над землей (будущий цоколь дома) – не менее 30 см. Коме того, на данном этапе внутри опалубки должны быть предусмотрены отверстия для коммуникаций.

Также вполне приемлемым является вариант, когда вместо дощатой используют заводскую разборную металлическую опалубку.

Внутрь опалубки на всю высоту помещается арматурный каркас, который обеспечит прочность монолита.

4 этап. Заливаем бетон

Бетон в опалубку заливается слоями и утрамбовывается пои помощи бетонного вибратора или вручную. Прочность и надежность монолитного фундамента напрямую зависит от качества бетона.

5 этап. Гидроизоляция монолита и обратная засыпка.

К гидроизоляции можно приступать на 7-10 деть после заливки фундамента.

На этом этапе опалубка демонтируется, и ее место занимает гидроизоляционный материал. Это может быть рубероид или обычная глина. Иногда, если планируется подвальное помещение, под слой гидроизоляции укладывается утеплитель.

Оставшиеся желоба засыпаются песком и утрамбовываются.

После полного набора бетоном прочности строительство дома можно продолжать.

пошаговая инструкция, как правильно построить конструкцию, технология поэтапной постройки, устройство в деталях, как собрать и сделать каркас самостоятельно — схема, инструкция по возведению домика, монтаж стен

Использование каркаса позволяет в короткие сроки возвести коттеджи по выгодной цене. Поэтому методика получила такую популярность в Америке, Европе и, с некоторых пор, в России. Расскажем, как построить правильный дом по технологии каркасного строительства своими руками с нуля поэтапно, дадим пошаговую инструкцию самостоятельного домостроения и сборки стен с фото, подробную схему для постройки.

Подготовительный этап

Данная статья касается именно строительных работ, поэтому мы только в нескольких словах упомянем об обязательном наличии проекта. При этом проектирование может быть типовым или индивидуальным. Перед созданием проектной документации и перед принятием любых архитектурных решений необходимо провести геологическую разведку, узнать особенности грунта, глубину пролегания грунтовых вод, оценить климатическую и сейсмическую ситуацию на местности. Когда проект уже составлен (кстати, он должен включать также прокладку инженерных систем), можно переходить к подготовительному этапу строительства каркасного дома своими руками.

Подготовка участка

Она включает в себя демонтаж старых зданий, уборку от мусора, а также от лишних растений. На месте постройки могут быть деревья, молодая поросль или кустарники – их нужно убрать с корнем. Высокая трава тоже будет мешать, с ней намного сложнее размечать габариты постройки. На процесс уйдет не более пары часов. Может понадобиться выравнивание уклона по горизонту, если фундамент не решает эту проблему. Кроме того, обеспечьте место для подъезда техники, для выгрузки стройматериалов (оно не должно быть в низине, во время дождя в таком случае сыпучие материалы сильно намокнут). Если это требуется – установите временное ограждение от хищения.

Разметка

От ее точности зависит, насколько ровными будут стены, а также то, как равномерно будет распределяться нагрузка. На других этапах исправить допущенную здесь ошибку достаточно сложно. Суть в расстановке колышков по углам и в натяжении нити по периметру фундаментального основания. После этого дополнительно размечаются не только несущие, но и внутренние перегородки первого этажа.

Конструкция и устройство фундамента каркасного дома в деталях своими руками

Строение имеет легкий вес, поэтому под него подойдет мелкозаглубленная основа любого вида. Ограничивать строителя будут только особенности грунта. Именно поэтому так важно предварительно проводить геологическую разведку. Перечислим возможные разновидности и их особенности.

Свайно-винтовой

Используется под карасники чаще всех, поскольку отличается дешевизной, простотой и скоростью монтажа, можно установить самостоятельно. Также метод хорош тем, что его допустимо применять на любых типах грунта, кроме скалистых. А на болотистой местности, а также у водоема, это будет чуть ли не единственный возможный способ. Он заключается в установлении длинных металлических свай или армированных асбестовых труб по периметру. Они соединены между собой «сеткой» из жестких, надежных перекладин.

Как правильно собрать ленточный фундамент каркасного дома своими руками

Такое основание не очень дорогое, оно позволяет в дальнейшем монтировать бетонные полы. На влажном, болотистом грунте будет обладать повышенной хрупкостью. На других участках – оптимальный вариант. Под каркасник лента должна быть заглублена на 10-40 см, а вверх выходить на 10-30 см. Алгоритм работ:

• По разметке вырываются траншеи.
• По краям ставится деревянная опалубка.
• На дно устилается песчаная подушка.
• Укладывается металлическая арматура.
• Заливается бетонная смесь.
• После высыхания опалубка убирается (есть несъемные конструкции).

Как правильно делать плитный (монолитный) фундамент каркасного дома

Его еще называют плавающим, поскольку при расширении грунта весной все здание немного поднимается и смещается вместе с основанием. Его достоинство – универсальность, долговечность, а также отсутствие необходимости отдельно создавать черновой пол – он уже есть. Алгоритм работ:

• Нужно вырыть котлован на 10-20 см в глубину, но это необязательно, можно совсем не углублять конструкцию этого типа.
• Укладывается песчано-гравийная подушка.
• Из металлического прута сваривается каркас. Эта сетка будет увеличивать надежность всего фундамента.
• Создается цементная смесь. В нее добавляются влагоотталкивающие компоненты, чтобы внутри здания не было повышенной влажности.
• Производится заливка бетона.

Как правильно сделать пол для каркасного дома своими руками

Напольное покрытие всегда идет в два слоя – черновое, а затем чистовое. Первое чаще всего укладывается из дерева (предпочтительнее при свайно-винтовом типе фундамента) или бетона.

Устройство деревянного пола

Этот материал отличается доступной ценой, привлекательной стоимостью, простотой обращения с ним. Ниже предлагаем последовательные этапы строительства.

Нужна наша консультация?

Если при работе с сайтом или в процессе выбора проекта у вас возникли вопросы, обратитесь за помощью к нам

Обвязка

Она нужна для трех целей:

• придание жесткости общей конструкции;
• равномерное распределение нагрузки на элементы;
• крепление.

Толщина бруса зависит от расстояния от одной опоры до другой, как правило, берется 150х150. Сперва прокладываем рубероид для гидроизоляции. Укладываем брусья так, чтобы их стыки приходились на сваи. Для стыковки вырезаем на торцевой части напуски до 20-30 см. Углы соединяем аналогичным образом. Крепление дерева с фундаментом осуществляется посредством шпилек или болтов. Затем таким же способом переходим к обвязке внутренних стен, усилив шов металлическими уголками.

Монтаж каркаса пола для каркасного дома своими руками

Теперь крепим лаги. Их ширина прямо пропорциональна длине используемого бруса и расстоянию между нами. Обычно между опорами остается 4 м, а сечение балок 100х200 или 100х150. Шаг – 57-60 см (оставьте место для утеплителя). Крепления с помощью гвоздей и металлических уголков. Чтоб увеличить жесткость, между лагами можно прибить доски с шириной в 50 мм.

Гидроизоляция и утепление

Перпендикулярно укладываем стык встык половицы (25 мм). Сверху настилаем гидроизоляционную мембрану. На нее – утеплитель, слой обычно достигает двух сантиметров. При этом не должно образовываться мостиков холода – щелей между прослойками; кладите их в шахматном порядке. Затем опять расстилаем гидроизоляцию с напуском, чтобы влага не попала на утепляющий материал. Финишное покрытие – фанерные листы.

Построить каркасный дом своими руками: устройство бетонного пола

С бетоном, возможно, даже проще. И основание получится более устойчивое, массивное. Непосредственно на грунт прокладывается сантиметровый слой песка. Затем керамзит, замешенные опилки с глиной и пеноплекс – это теплоизолирующие компоненты. А в качестве гидроизолятора подходят специальные добавки в бетонную смесь.

Создание стен каркасника

В зависимости от желаемой толщины и наличия утеплителя, берем доску 50 на 150 или 200 мм. Скреплять элементы будем с помощью гвоздей, металлических уголков или шпилек. Весь процесс будет происходить в несколько этапов.

Руководство по строительству каркасного дома: окна и двери

Берем высоту чернового потолка и вычитаем 15 см (ушли на пол и на верхнюю обвязку). Стойки устанавливаются через каждые 58-60 см, в зависимости от ширины щитов для стен. Для увеличения жесткости можно монтировать перемычки по 1-2 на каждый промежуток. Они же в дальнейшем могут предназначаться для стыковки фанерных листов. На этом же этапе устанавливаются коробки для дверных и оконных проемов.

Крепление стен на места

Когда каркас собран, можно поставить каждый щит, соединить его с полом, а для большей устойчивости временно установить подпорки. Между собой коробку можно собирать шпильками (гвоздями). Все получившиеся углы имеют небольшие щели, их стоит забить утеплителем. По диагонали также на временной основе прибиваются укосины, которые предназначены для скрепления вертикальных досок. При каждом, даже не самом значительном, действии пользуйтесь нивелиром, отвесом или длинным уровнем. В дополнение натягивайте шнур вдоль каждой из стен, чтобы они тоже были ровными, а не только углы.

Верхняя обвязка при возведении каркасного дома

Этот элемент делается для того, чтобы:

• скрепить части между собой, придать им устойчивость;
• зафиксировать углы;
• распределить нагрузку крыши и кровли на всю конструкцию равномерно.

Для этого просто нужно прибить доски гвоздями по периметру так, чтобы образовался напуск на углах.

Теперь один из зрелищных моментов – превращение «клетки» в дом. Для этого нужно со всех сторон обшить постройку OSB-плитами или фанерными листами. После этого каркас уже очень жесткий, полностью перестает шататься.

Внутренние перегородки

В целом алгоритм остается таким же, как и для внешних стен, только их толщина может быть тоньше, ровно как и утеплитель. Гидроизоляция тоже будет неуместна, возможно, кроме ванной комнаты, зато следует сделать упор на звукоизолирующие материалы.

Схема крыши и основы каркасного строительства своими руками от и до

В зависимости от того, какого типа вы хотите кровлю (двускатную классическую, односкатную, прямую), стропильная система будет отличаться. Преимущество каркасника в том, что крепление верха дома к деревянному каркасу намного проще, чем, например, к кирпичной кладке или к пеноблокам. Стропила кладутся на верхнюю обвязку. Их сечение берем, исходя из снеговой нагрузки в регионе, в среднем подойдет пиломатериал 200×50 или чуть меньше.

Сперва ставим доски по центру, затем делаем фронтонный свес. По этой основной конструкции далее создаем лекала и по ним выпиливаем одинаковые стропила для всей крыши, устанавливаем. После этого монтируем консоли и перемычки.

Второй этап – создание гидро- и теплоизоляции. Кладется гидроизолирующий слой, а не него прибивается обрешетка под черепицу. Сверху обшиваем все металлом или иным материалом.

Поэтапное строительство: способы утепления каркасного дома своими руками

Утепляться должно все – от пола до потолка. В несколько слоев:

• Снаружи от фанеры – специальная гидроизолирующая мембрана. Она пропускает воздух, но не влагу.
• Изнутри – утеплитель в несколько слоев, наложенных друг на друга, чтобы не допустить щелей в местах стыка.
• Потолок лучше обшивать со стороны чердака, а внутри только прикрепить изоляцию от пара. Такая пленка, кстати, необходима по всему периметру здания.
• Сверху нашиваются листы OSB, на них уже будет производиться внутренняя отделка помещений.

Монтаж

Когда проект у вас на руках, можно начинать строительство.

Дадим сперва общие рекомендации по установке, а затем перейдем к частностям:

• Места, где будут расположены все стойки и стыковки деревянных конструкций, следует измерить с помощью рулетки и обозначить карандашом.
• Обязательно используйте угольник, отвес и уровень, чтобы все углы были строго под 90 градусов, а стены, пол и потолок – ровные, относились друг к другу перпендикулярно.
• Тщательно подойдите к выбору крепежного инструмента. Дерево надежнее всего скрепляется с помощью металлических уголков, скоб, а также обычными гвоздями.
• На промежуточных этапах применяйте подпорки и временные элементы.

Теперь кратко представим алгоритм возведение каркасника, подробно расписанный выше:

1. Фундамент.
2. Нижняя обвязка.
3. Сборка шаблонов (решетки стен) и их установка, обшивка.
4. Монтаж стропильной системы.

Теперь перейдем к описанию некоторых сложных элементов.

Укосины

В процессе создания каркаса, а, точнее, шаблонов, велика вероятность шаткости конструкции, поскольку нет скрепляющих деталей. Временную жесткость придают балки, прикрепленные к основным несущим доскам. Они должны быть ровными, обычно берут сечение 100х50 или 150х50. Они увеличивают прочность и делают последующую работу легче.

Ригель

Во время сборки шаблона еще на земле к части прямоугольника прилепляется горизонтальная балка. Она является стяжкой. Когда стену устанавливают на фундамент, то ригель оказывается в непосредственном контакте с верхней обвязкой.

Также этим термином строители называют подпорку, которая устанавливается между фермами крыши. Таким образом, это элемент, гарантирующий сжатие.

Углы

У конструкции это самая важная деталь, поскольку на него приходится максимальная нагрузка. Соответственно, опорные доски должны прикрепляться максимально прочно.

Внутренние стены

Они делаются также, шаблонами, собираемыми на полу. Однако требуется минимальная жесткость и сечение используемого пиломатериала может быть меньше. При монтаже важно учесть прокладку достаточно большого слоя звукоизолирующего материала, чтобы в доме не образовалась отличная слышимость.

Конструкция

Таким образом, все деревянные компоненты дома просто собираются как конструктор, а затем соединяются вместе креплениями. В зависимости от проекта, здание может иметь квадратный или прямоугольный, нестандартный периметр. Обычно такой метод используется для возведения частных одноэтажных коттеджей, дач, но он может применяться и к двухэтажным постройкам, тогда понадобится делать перекрытие по аналогии с потолком.

Преимущества технологии

Строители часто делают выбор в сторону каркасников, потому что:

• Их возведение занимает самое короткое время.
• Работать может маленькая бригада, монтаж под силу даже своими руками с привлечением иногда помощников.
• Они показывают достаточно хорошую, стабильную надежность.
• Можно сделать любой уровень теплоизоляции и звукоизоляции.
• Хорошие показатели теплоемкости даже при сильных морозах.
• Низкая стоимость строительных материалов.
• Экологичность строения.
• Хорошая циркуляция воздуха, нет ощущения сырости и затхлости.
• Большой выбор стройматериалов, например, для обшивки можно использовать не только фанеру или ОСП-листы, но и СИП-панели, которые содержат в себе все слои с изоляторами.
• Экономичное жилье из-за сниженных затрат на отопление.
• Разворачивать стройплощадку можно в любое время года, потому что не нужен глубокий массивный фундамент.
• Понадобится минимальное количество оборудования и никакой специальной тяжелой техники.

В статье мы рассказали, как строится каркасный дом поэтапно, представили несколько фото и схем для наглядности, а также пошаговую инструкцию, как построить домик своими руками. А если вы хотите приобрести уже готовое жилье, то обращайтесь в нашу компанию «Авирон Девелопмент». Мы предлагаем загородные коттеджи и таунхаусы в Воронежской области. Посмотрите видео-обзор:

Ленточный фундамент своими руками. Пошаговая инструкция

В этой статье мы с вами рассмотрим, как сделать ленточный фундамент своими руками. Почему так важно сделать правильный ленточный фундамент. Узнаем устройство и виды ленточных фундаментов. Что такое мелкозаглубленный ленточный фундамент, свайно ленточный фундамент, монолитный ленточный фундамент и чем они отличаются. Узнаем как сделать расчет ленточного фундамента и какое необходимо армирование ленточного фундамента. А также много много других вопросов, для того чтоб вы хорошо понимали как сделать ленточный фундамент своими руками.

Виды ленточных фундаментов.

Давайте для начала мы с вами рассмотрим, какие же виды ленточных фундаментов существуют. Знание этой информации поможет в выборе вашей будущей основы для дома. От правильного выбора ленточного фундамента для дома зависит не только конечная стоимость постройки, но и подчас безопасность жильцов. Ведь неправильный выбор вида фундамента может иметь плачевные последствия. Вплоть до разрушения всей конструкции дома. Итак, приступим.

Мелкозаглубленный ленточный фундамент.

Как видно из самого названия, мелкозаглубленный ленточный фундамент под дом отличается от заглубленного глубиной залегания. У вас может возникнуть вопрос, а какая именно глубина ленточного фундамента должна быть, чтоб он считался мелкозаглубленным? Отвечаем: эта величина должна быть меньше глубины промерзания грунта в вашей местности. Отсюда вытекают и особенности, связанные с таким типом фундамента.

Раз грунт под таким фундаментом может промерзнуть, то это обстоятельство необходимо учитывать при проектировании. Замерзающий грунт расширяется, а значит, будет выталкивать фундамент и все что на нем построено вверх. И не всегда равномерно. От этого возможны различные перекосы здания, неравномерная нагрузка на основание может разорвать фундамент. Чтобы этого не произошло, у мелкозаглубленного фундамента должно быть достаточное армирование, рассчитываемое строительными калькуляторами на нашем сайте. Найти их вы можете в верхнем меню.

В каких же случаях чаще всего выбирают именно мелкозаглубленный фундамент под дом?

• Когда под домом не пучинистый грунт (камень, песок и т.д.).
• Когда уровень грунтовых вод достаточно низок.
• Когда вокруг дома делается водоотводный дренаж.
• Когда делается утепленная отмостка вокруг здания.
• Когда возводимое строение достаточно легкое и подвижное (к примеру каркасный дом, баня из бруса, теплица).

Если вы решите выбрать такой вид фундамента под свою постройку, постарайтесь избежать ошибок при его планировке, учтя все вышеперечисленные обстоятельства. Ведь мелкозаглубленный ленточный фундамент обладает несомненным плюсом: он достаточно прочен и относительно дёшев.

Свайно ленточный фундамент.

На самом деле, такой вид фундамента не является ленточным. Правильное название свайно-ленточного фундамента это свайно-ростверковый фундамент. И именно в таком виде: сваи плюс ростверк, его и надо делать. Но наши некоторые умельцы, делают так как им проще. Заливают сваи и ленту фундамента прямо по земле или неглубоко ее заглубив. В результате зимой, эту ленту и сваи выпирает из земли. В пустоты под сваями попадает грунт и весной, когда земля возвратит фундамент на место, он будет перекошен или треснет. Мы не рекомендуем вам делать свайно-ростверковый фундамент таким образом. Между ростверком и грунтом обязательно должен быть достаточный промежуток на расширение земли от морозного пучения.

Заглубленный ленточный фундамент.

Ну и наконец, самый часто заливаемый вид фундамента – заглубленный. Его глубина заложения должна быть больше точки промерзания грунта. Выполняется либо в виде монолитной железобетонной ленты, либо делается из ФБС бетонных блоков, которые ставятся на бетонную армированную подушку. Поверх кладки из таких блоков выполняется армопояс, для скрепления фундамента в единое целое.

Ленточный фундамент своими руками. Пошаговая инструкция.

Как сделать ленточный фундамент? Как залить ленточный фундамент? Давайте попробуем ответы на эти и другие вопросы оформить в виде последовательной, пошаговой инструкции. Надеемся, что с такой инструкцией разберется даже новичок, который впервые решил сделать ленточный фундамент своими руками. Итак, инструкция.

• Определяемся, какого вида ленточный фундамент мы будем делать.
• Делаем чертеж ленточного фундамента. Схема ленточного фундамента поможет нам определиться с его глубиной (высотой) и шириной. Глубина фундамента зависит от его вида (мелкозаглубленный, заглубленный). Высота от того, будете ли вы делать цоколь, как продолжение фундамента или будете выполнять его из другого материала. К примеру, из кирпича или цокольных блоков. Высоту цоколя рекомендуется делать равной средней высоте снегового покрова в вашей местности. Ширина ленточного фундамента зависит от ширины стен вашего будущего дома. В зависимости от материала стен, допускается делать фундамент шириной на четверть меньше ширины стен.

• Схема армирования ленточного фундамента важна, поэтому делаем и ее. Мы можем дать общие рекомендации, какая арматура для ленточного фундамента подойдет и как выполнить армирование ленточного фундамента. Диаметр используемой арматуры обычно находится в пределах 10-16 мм. Располагают арматуру в 20-30 мм от нижней и верхней граней ленты фундамента. От ширины фундамента зависит количество арматурных нитей (обычно это 2-3 нити сверху и снизу). Если фундамент планируется высотой больше 400 мм, то производится еще и вертикальное армирование арматурой 8-12 мм диаметром каждые 300-500 мм. В сложных случаях доверьте проектирование фундамента специалисту. Неправильное армирование может свести на нет всю вашу работу.
• Делаем расчет ленточного фундамента калькулятором здесь.
• Выбираем марку бетона или вид ФБС блоков. Если вы делаете монолитный железобетонный фундамент, то подходящая марка бетона для ленточного фундамента будет не ниже М200. Блоки же выбираются исходя из нужных вам размеров по ширине, высоте и длине.
• Делаем разметку будущего ленточного фундамента. Выставляем по углам деревянные конструкции в виде буквы П. Натягиваем нить или леску, отмечая стенки фундамента. Следим за тем, чтобы у получающегося прямоугольника совпадали длины диагоналей. После выставления внешних стен дома, проделываем те же манипуляции и для всех внутренних несущих стен.
• Роем траншею. Не забываем постоянно контролировать ее глубину лазерным уровнем, нивелиром и т.п. Дно траншеи должно быть расположено в едином горизонтальном поле.
• На дно траншеи кладем геотекстиль, засыпаем слоем крупнозернистого песка примерно 10-15 см и трамбуем. Проливаем песок водой и опять трамбуем.
• Укладываем гидроизоляцию. Можно использовать пленку, рубероид и т.п.
• Выставляем арматурный каркас. Под нижние арматурины подкладываем либо кусочки камней, либо осколки кирпича, либо можно поставить на специальные пластиковые фиксаторы защитного слоя бетона. Как правильно вязать арматуру для ленточного фундамента можно посмотреть в этой статье.
• Дальше работу выполняем исходя из вида вашего грунта на участке. Если грунт плотный, типа глины, можно залить бетонный ленточный фундамент прямо в грунт. А затем строим опалубку для цоколя и заливаем оставшуюся часть. Либо выкладываем цоколь из камня, кирпича и т.п. Если же грунт сыпучий, то возводим опалубку сразу.
• Опалубка для ленточного фундамента делается из доски минимум 30 мм толщины, с вертикальными опорами каждые 50 см. Либо можно сделать опалубочные щиты из бруса и листового материала: фанеры, ОСБ плиты и т. п. Если вы хотите сохранить доски или плиты целыми и чистыми от бетона, обейте опалубку изнутри пленкой. Учтите, что подойдет только плотная строительная пленка толщиной не меньше 100 микрон.
• Закрепляем опалубку по периметру. Не жалеем на это материал, т.к. бетон очень тяжелый и спокойно раздавит легкую не укрепленную конструкцию. Для фиксации щитов опалубки зачастую используют шпильки (резьбовые штанги) пропущенные для защиты от бетона через отрезки пластиковой водопроводной трубы.
• Заливаем в опалубку бетон. Заливка ленточного фундамента происходит за один раз. В крайних случаях, залить фундамент можно за несколько раз, но в таком случае, делается это послойно. Никаких вертикальных разрывов быть не должно. Марка бетона для ленточного фундамента М200 и выше.
• Посыпаем свежезалитый бетон тонким слоем цемента (можно через сито) и укрываем его гидроизоляцией.
• Первые несколько дней надо будет хорошо поливать водой застывший бетон, чтобы исключить растрескивание.
• Затем можно снять опалубку. Нагружать фундамент можно через неделю после заливки.

Для блочного ленточного фундамента мы выполняем все то же самое. Заливаем бетонную опорную подушку, на нее выставляем блоки ФБС, скрепляя их цементным раствором. Затем поверх блоков делаем армопояс.

• Если у вас предусмотрен подвал, то надо выполнить гидроизоляцию ленточного фундамента. Обычно это обмазочная гидроизоляция на основе битума.
• Затем выполняется утепление ленточного фундамента. Проводится оно экструдированным пенополистиролом. Белый обычный пенопласт не годится т.к. разрушается от влаги.

Если же вы не делаете себе подвал, то можно выполнить поверх ленты фундамента горизонтальную гидроизоляцию из рубероида или обмазочной проникающей гидроизоляции. Ленточный фундамент для дома готов. Можно выполнять кладку стен и строить дом дальше.

как построить одноэтажный дом, пошаговая инструкция для его строительства и технология этого

Строительный рынок последние несколько лет заполонили так называемые каркасные дома, которые еженедельно в огромном количестве возводятся как фирмами, так и своими руками. Причина такой любви к «каркасникам» кроется в простоте возведения и темпах строительства.

Поэтапное строительство каркасного дома позволяет за один сезон смонтировать полноценный жилой дом, который будет достаточно презентабельно выглядеть, и отличаться привлекательной ценой и экономичностью в обслуживании. Технология проста для понимания и реализации своими руками.

В чем суть строительства

Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр. Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.

Какие же материалы формируют стену?

• утеплитель минеральная вата
• утеплитель листы пенопласта
• гидроизоляция в виде пленки или мембраны
• пароизоляция в виде диффузионной мембраны
• листы ОСБ
• внешняя и внутренняя отделка

Утепление каркасного дома, как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта.

Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.

Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков. Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.

Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать». Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше.

При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума. А устройство правильной вентиляции каркасного дома полностью убирает эти риски.

Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы. Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.

Первый этап строительства: фундамент

Как и любое другое строительство, каркасный дом начинается с возведения фундамента. Фундамент может быть:

• ленточный
• столбчатый
• свайный

Остальные виды мы рассматривать не будем, так как они используются крайне редко. В чем суть этих фундаментов? Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены.

Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором).

В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками. Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента.

Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров. Столбы могут быть заливные из цемента или сборные из блоков.

Заливные делаются также, как при ленточном фундаменте, только вырываются не траншеи, а ямы, в которые устанавливается опалубка квадратной или прямоугольной формы. Опалубка также гидроизолируется.

Не забывайте при заливных видах фундамента использовать укосины, так как часто жидкий цемент настолько тяжел, что раздвигает опалубку, сколоченную своими руками. Важно: не забудьте утопить арматуру в наливных фундаментах или сетку, чтобы сделать его более крепким. Также необходимо на данном этапе установить анкерные болты.

Свайный фундамент напоминает столбчатый, однако роль столбов играют сваи. Они вгоняются в землю в тех же местах, где бы находились и столбы. И несут такую же опорную функцию.

Сваи могут применяться на сложных почвах – глинистых, например. После установки свай необходимо тщательно проверить геометрию. Винтовые сваи могут быть отрегулированы по высоте.

Второй этап строительства: стены

На втором этапе строительства мы строим каркас будущего дома. Для этого берем брус 150, так как утеплитель лучше всего использовать 150 мм, и он как раз идеально вписывается между брусом данного размера.

Прежде чем ставить каркас, необходимо выполнить устройство обвязки. Всего у каждого дома 2 вида обвязки – верхняя и нижняя. Обвязочные доски или брус скрепляют всю конструкцию стен между собой.

Устройство нижней обвязки начинаем с гидроизоляции фундамента. То есть на фундамент кладем пленку, и уже сверху на ней располагаем обвязочные доски. Крепим их с помощью анкерных болтов, заранее утопленных в не застывшем фундаменте.

Каркас начинаем с устройства угловых стоек. Их роль выполняет брус 100×100 мм или 150х150мм или доска 150х50 мм. Угловые стойки должны быть жестко фиксированы с помощью металлических уголков, и обязательно подкосов.

Между угловыми стойками на расстоянии метра-полтора должны располагаться простые вертикальные стойки. Все вертикальные стойки друг с другом скрепляют горизонтальные перемычки из бруса. Больше информации об устройстве каркаса тут.

При строительстве каркаса здания не забывайте делать проемы под окна. Их необходимо укреплять ригелями, принимающими нагрузку и равномерно распределяющими ее к фундаменту. Подробнее о вставке окон читайте здесь. После возведения стен, необходимо приступать к следующему этапу.

Третий этап строительства: кровля

Еще во время проектирования вашего дома вы должны были определиться, какой тип крыши будет венчать вашу постройку. Чаще всего для каркасных домов выбирают двускатную кровлю, однако и односкатные пользуются спросом благодаря легкости монтажа своими руками, простоте конструкции и более низкой цене.

Устройство кровли начинается со стропильной системы. Стропильная система – это основной каркас крыши. Стропильная система состоит из следующих элементов:

• мауэрлат
• стропильные ноги
• стойки
• прогоны
• затяжка
• лежень
• подкосы
• обрешетка

Когда выполнен каркас кровли, необходимо его утеплить. Начинка крыши состоит практически из таких же слоев, как и стена. Снаружи выполняем утепление крыши листами пенопласта или минеральной ватой, укладываем гидроизоляцию, которую фиксируем обрешеткой.

Изнутри мы кладем слой минеральной ваты или пенопласта, если помещение в мансарде не будет жилым. Фиксируем слой пароизоляции и закрываем все щитами ОСБ. Покрываем крышу кровельными материалами в зависимости от уклона ската и собственных предпочтений.

Помните о том, что мягкая кровля, которая стала очень популярна в последнее время, укладывается только на плоскость, поэтому обрешетку необходимо дополнить ОСБ-плитами. При этом угол наклона может быть небольшим – от 5 градусов.

Четвертый этап строительства: полы

На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия.

Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники.

В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Заключительная часть строительства полов – напольное покрытие. Это могут быть деревянные полы, плитка, ламинат и прочее.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Для его обустройства необходимо:

• доска 25х100
• брус 200х200
• брус 70х195
• доска 50х150
• ветрозащита
• утеплитель
• осб
• подложка и ламинат или плитка

Пятый этап строительства: отделка

На пятом этапе строительства производится внешняя и внутренняя отделка дома, установка сантехники, подключение ламп, розеток, отопление каркасного дома и прочие работы, которые из простой коробки со стенами и крышей сделают настоящий дом для жилья или отдыха.

Так как стены каркасного дома закрыты плитами ОСБ, выполнить внешнюю и внутреннюю отделку будет несложно даже своими руками. О том, как сделать внешнюю отделку и выбрать правильные материалы, можно прочитать в нашей статье здесь.

Внутренняя отделка зависит в первую очередь от предпочтений хозяев дома, и может быть выполнена с помощью плитки, обоев, жидких обоев, штукатурки, в частности – декоративной.

Стены могут быть покрашены, обиты вагонкой, сайдингом, потолки побелены или использована технология натяжных потолков. Пол может быть покрыт плиткой, паркетом, ламинатом. В общем, есть, где разгуляться фантазии.

К этому времени у вас уже должны быть выведены все трубы для установки сантехники (они выводятся на этапе строительства полов, во время черновой стяжки), лежать провода под электричество. Строительство каркасного дома с первого по пятый этап занимает около 3 месяцев.

Источник: https://KarkasBlog.ru/mounting/texnologiya-stroitelstva-karkasnogo-doma-poetapno.html

Каркасный дом своими руками

Современные каркасные дома возводят по 2 технологиям. Первая – финская, вторая – канадская. Финская технология предусматривает выполнение всех строительных работ сразу с каркасом дома. Канадская начинается с закладки напольного покрытия, и лишь потом возводятся стены и кровля.

Каркасный дом своими руками, пошаговая инструкция которого предполагает выполнение определенных этапов, гласит о том, что осуществлять их нужно строго по нормативам и в определенной очередности.

Выбор конструкции для каркасного дома

Самыми востребованными и популярными конструкциями каркасных строений считаются:

• Каркасно-рамочная.
• Каркасно-щитовая.

В случае самостоятельного строительства предпочтительнее первый вариант. Второй тоже возможен, но при строительстве потребуется наем спецтехники для выполнения определенных монтажных операций.

Если решено самостоятельно начать строительство каркасного дома, то пошаговая инструкция с фото будут своевременны и уместны.

От такого решения, в основном, ожидается бонус в виде большой экономии денежных средств и комфортного проживания после завершения строительства.

Пошаговые этапы строительства

Все строительство такого дома состоит из нескольких этапов:

• Создание проекта. Сюда входит выбор конструкции, схемы внутренних комнат, расположение и количество оконных и дверных проемов, расположение коммуникаций, электропроводки, системы отопления, этажность.
• Земляные работы. В этот пункт входит подбор участка, рытье траншеи под фундамент и возведение его.
• Сборка несущих конструкций (стен), крыши.
• Закладка и сооружение пола и стен.
• Установка наружных дверей, простенков и окон.
• Внутренняя отделка, установка внутренних дверей.
• Утепление дома.

Рассмотрим строительство каркасного дома своими руками детальнее, пошаговая инструкция и нюансы монтажа нам в этом пригодятся. Также остановимся на вопросе, что следует учесть при возведении, на что обратить особое внимание, где ошибок допускать категорически нельзя.

Разметка земельного участка

Под разметкой стоит понимать место расположения будущего дома. Наносится она непосредственно на землю, отмечается веревкой с колышками. Колышки будут служить в роли углов, веревка – стенками. Чтобы максимально точно ее соорудить, нужно:

• Очистить земельный участок от пней, мусора, коряг и прочих ненужных предметов.
• Обеспечить беспрепятственный подъезд автотранспорта для вывоза мусора, земли и подвоза стройматериалов.
• Продумать и подготовить участок для складирования материалов, если он не слишком ровный, желательно соорудить ровную возвышенность.
• Если есть возможность, можно соорудить ограждение, чтобы материалы не растаскивались недобросовестными соседями или ворами.
• Возможно, для некоторых операций, например, выравнивания участка и вывоза слишком большого количества мусора, потребуется спецтехника.

Пошаговое возведение основы

Фундамент – первый элемент возведения любого строения. Это основа дома, которая должна быть надежной, прочной, ровной. Ведь на нем будет держаться конструкция будущего дома, от него зависит долговечность каркасного строения, крепость и целостность.

Инструкция по строительству каркасного дома говорит о том, что эта конструкция считается легкой. Ее стенки меньше давят на фундамент и грунт, в сравнении с кирпичным строением. А значит, тип основы можно выбирать неглубокий (мелкозаглубленный), небольшой, менее затратный по деньгам.

На заметку мастеру! Решаясь на самостоятельное строительство каркасного дома, не обязательно рассматривать все виды фундаментов. Для конструкций этого типа, с круглогодичным проживанием, вполне подходят плитный или мелкозаглубленный ленточный.

Если тип грунта относится к зыбким, подвижным, сыпучим или его возводят на берегу реки, водоема, то тогда нужно будет возвести свайно-винтовой. Он опирается на более глубокие неподвижные слои почвы, обеспечивая надежность, прочность и устойчивость строения.

Ленточный

Это ленточная каменная лента, заглубленная в землю на величину от 100 до 400 мм. Верхняя часть (над поверхностью грунта) должна возвышаться ввысь от 100 до 300 мм. Выходит, что общая высота основы составляет 200-700 мм.

Совет! Вовсе не обязательно придерживаться этих нормативных показателей. Его можно возвести выше, заложить глубже; главное – не ниже или мельче. При желании можно израсходовать больше материалов для его строительства. Так фундамент буде более массивным и прочным.

Лента заливается в подготовленные заранее траншеи бетонным раствором. Замешивать его можно самостоятельно или заказать готовый. Пред процедурой заливки в траншею укладывают слой песка (около 100 мм). Он будет выполнять роль подушки, для крепости сюда же укладывают и металлическую арматуру.

Свайно-винтовой

Для возведения этого типа фундамента подходят сваи из металла или асбеста. Асбестовые помещают в заранее вырытую лунку, затем в нее укладывают металлическую трубу, сваю вкладывают в трубу. Только потом заливают бетонным раствором. Для большей прочности бетон армируют, то есть в трубу, кроме бетона, кладут армопрутья.

Металлические сваи укладываются проще. Здесь не нужно рыть яму, ее вкручивают в грунт. Свайный фундамент нуждается в обвязке. Сверху свай горизонтально размещаются балки. Эта конструкция называется ростверком.

Если предвидится стройка каркасного дома своими руками на сваях, пошаговая инструкция предполагает обязательную укладку ростверка, как основного несущего элемента после сооружения основы. Он же и является нижней обвязкой каркасной конструкции, на которой, потом уже, будут устанавливаться вертикальный стойки.

Важно! Для обвязки надо брать древесный брус с сечением 150×150 мм. Ростверк должен быть прочным и надежным. Его задача – удерживание готового дома с коммуникациями, мебелью, людьми.

Плитный

Его часто называют плавающим. Любое строение на нем будет подниматься или опускаться во время сезонной пучинистости (расширения) грунта. Плитку, как ленту, тоже заливают бетоном, укрепляют арматурой.

• Арматура должна быть связана проволокой. Такая сетка обеспечит основе нужную прочность.
• Глубина залегания плитного фундамента – 1-2 метра.
• Можно заливать бетон подушку без заглубления.
• Общая высота основы должна быть 2-3 метра.

Мастеру на заметку! Плитной основе нужно обеспечить хорошую стойкость при подъеме грунтовых вод. Для этого в бетон подмешивают водостойкие добавки. Это нужно не только для обеспечения водостойкости фундамента, но и для того, чтобы пол в доме всегда был сухим.

Возводим черновой пол

Пол в каркасный дом – пошаговая инструкция к черновому настилу.

Бетонный пол

Заливка бетонного раствора выполняется непосредственно на грунт. В целом, это должна быть многослойная конструкция, в которую входят: армосетка, бетон теплоизоляция и гидроизоляционный слой. Снизу укладывается песчаный слой толщиной 10 мм. Поверх него – теплоизолятор в виде керамзита, глины с опилками, пеноплекс. Потом ложится гидроизоляция. Весь этот «пирог» заливается бетоном.

Деревяный

Здесь используются древесные лаги. Их укладывают поверх ростверка (обвязки). Сверху на лаги укладываются поочередно доски, закрепляются. Потом только укладывается чистовой пол.

В каркасной конструкции обязательно делают сначала черновой пол затем чистовой. Материал для чистового пола застройщик выбирает по своему усмотрению (ламинат, паркет, линолеум, деревянная доска и другие напольные покрытия).

Возводим стены

Продолжая строить каркасный жилой дом своими руками, пошагово разберемся в монтаже стен. Здесь нужно правильно сориентироваться в подборе досок и балок. Затем так же правильно произвести их соединение. Нюансы в монтаже стенок:

1. Места, где будут размещаться стыки со стойками, внимательно вымеряют рулеткой, обозначают карандашными линиями.
2. Следят за тем, чтобы стойки были расположены строго вертикально по отношению к ростверку.
3. Соединяются элементы стен каркасного дома гвоздями или металлическими скобами.

Монтаж легче и правильнее осуществить, если их собрать заранее, только не на конструкции, а на земле. Затем в точности разместив на каркасе. Последовательность сборки стен:

• Первый шаг – укладка нижней обвязки, если ранее она не была сооружена.
• Собирается каркас для каждой стены (сначала нижние элементы, потом – верхние с вертикальными). Шаблон стенки поднимается на каркас и укрепляется на нем.
• Сверху стен укладывается верхняя обвязка под будущую кровлю.

Совет мастеру! Если шаблон стены потребуется поднять на высоту выше 6 метров, нужно в подмогу позвать несколько человек. Гораздо легче и быстрее поднять ее, например, втроем. Длинные стенки надо собирать, поднимать и крепить частями.

Укосины

В некоторых проектах используются укосины – наклонные элементы. Они служат не только украшением дома, но и укрепляющим элементом. Дом с укосинами будет прочнее, надежнее и долговечнее. Делаются укосины из доски с сечением 150×150 или 100×50 мм.

Ригели

Это элемент (из доски), который крепится горизонтально около досок верхней обвязки. Его крепят на шаблоне стенок в процессе сборки на грунте. Для ригелей выбирается доска толщиной не меньше 50 мм. Ригель – любой вид балки, работающей на сжатие.

Углы

Это несущий элемент. На него возлагается самая большая нагрузка, поэтому каждый угол должен быть усиленным. Их чаще всего собирают из 2-3 опор (досок).

Внутренние стены и перегородки

Пошаговое строительство жилого каркасного дома своими руками изнутри предполагает возведение внутренних перегородок, арок, стен между комнатами. Все они не относятся к несущим, на них возлагается слабая нагрузка, поэтому делать их можно из досок с небольшим сечением.

Здесь главным критерием считается звукоизоляция. Следовательно, толщину доски застройщик выбирает с учетом обеспечения шумоизоляционного слоя, вида материала, который будет использоваться в процессе теплоизоляции и финишной отделки.

Двери и окна

Их монтируют в специальные проемы после полного монтажа каркаса дома. Проще эту работу делать не самому, а заказать у производителя вместе с коробками. Двери можно собрать самостоятельно, из той же деревянной доски толщиной до 30 мм.

Монтируем перекрытие

Балки перекрытия должны опираться на брус от верхней обвязки. Есть несколько методик крепления:

• На стальной кронштейн опоры;
• На уголок;
• Врезкой.

Габариты балок и расстояние (шаг) их укладки зависит от вида материала для бедующей кровли. Если планируется сооружение мансарды или жилой комнаты сверху, балки берутся потолще, шаг, естественно, меньше. Это нужно для того, чтобы пол в верхнем помещении не мог прогибаться.

Если в проекте имеется второй этаж, то перекрытие должно обязательно обшиваться черновым полом. Технология выполнения работ аналогична первому этажу. Потом только монтируют и ставят крышу.

Утепление

Разобравшись в нюансах и вопросе, как построить жилой каркасный дом своими руками, пошаговая инструкция видео и фото приложены в материале, пройдемся по технологии утепления готовой конструкции. Качественное утепление существенно сократит теплопотери, сократит плату за энергоресурсы, особенно зимой.

Какие материалы подходят для работы:

1. Прессованные маты из минеральной ваты. Считается самым недорогим и оптимальным видом теплоизолятора именно для каркасной конструкции. Они хорошо пропускают воздух, а значит, необходимый воздухообмен, ограничивающий теплопотерю, будет обеспечен. Материал не теряет свои свойства: не сжимается, хорошо распрямляется, не оставляя межматовых швов или щелей.
2. Пенопласт. Материал представляет собой жесткую плиту, изготовленную из полиуретанового сырья. Дешевле предыдущего утеплителя. Это единственное преимущество перед ним, в остальном он уступает, причем серьезно. Правда, тоже не дает усадку (не сжимается), быстро монтируется, имеет хороший показатель шумо- и теплоизоляции. Воздухообмен не обеспечивает, поэтому требует организации вентиляции.

В заключение

Если все правила монтажа и последовательность выполнения работ будут соблюдены, дом получится очень уютным и теплым. Стоимость такого строения, в среднем, обойдется на 60 % дешевле традиционного (кирпичного, блочного или каменного). В нем смело можно будет проживать в любое время года.

Источник: https://karkasnik-stroy.ru/postroyki/dom-svoimi-rukami-poshagovaya/

Как построить каркасный дом своими руками

Оглавление:

Собственники земли часто задаются вопросом – как построить каркасный дом своими руками? Коттеджи такого типа завоевали большую популярность за счет сочетания огромного количества преимуществ: легкость конструкции, возможность самостоятельного выполнения всех работ, минимум инструментов, высокая прочность, надежность и экономичность. Основу подобной конструкции представляет деревянный каркас, выполненный из бруса или бревна, который обшивают различными материалами (по выбору будущих жильцов). Кроме того, двухэтажный каркасный дом не дает усадки, так что после завершения строительства можно сразу выполнять отделочные работы и въезжать в коттедж.

1 этап  Подготовка к строительству

Новички в сфере строительства часто задаются вопросом – как самому построить каркасный дом, с чего начать и как получить безукоризненный результат, которым является теплый, красивый и уютный дом. Подготовка к выполнению строительных работ начинается с выбора проекта и варианта планировки. Подобрать подходящий под ваши личные требования проект вы можете:

• Самостоятельно, воспользовавшись многочисленными сайтами строительной тематики, на которых выложены подробные чертежи и стандартные проекты.
• Обратившись за помощью к архитекторам строительной компании, которые помогут определиться с выбором и выполнят предварительные расчеты по количеству материалов для строительства.
• Заказав разработку проекта по оригинальному эскизу, который в точности учтет все ваши пожелания и потребности.
• Спроектировав дом самостоятельно, при наличии навыков выполнения данных видов работ.

Выделяют два типа домов каркасного типа – щитовые и засыпные. Первые изготавливаются в заводских условиях, стены полностью готовы к сборке – их необходимо просто прикрепить к каркасу, что займет мало времени. Засыпные виды стен полностью собираются на месте строительства, что потребует дополнительных временных и трудовых затрат.

Выбирая каркасно-щитовые дома, следует обращаться в строительные компании, которые в точности с выбранным проектом изготовят для вас все элементы конструкции. От вас потребуется только их собрать и прикрепить к каркасу. Если вы выбрали засыпной тип, следует знать, как построить дом каркасной технологии с учетом всех особенностей коттеджей данной конструкции. При формировании стен внутрь засыпают утеплительный материал (торф, песок, опилки), который тщательно трамбуется во избежание образования полостей и пустот. В зависимости от того, какой тип конструкции вы выбрали, подбирают материал для строительства каркаса, выбирают варианты отделки наружных и внутренних стеновых поверхностей.

На этапе предварительной подготовки вам потребуется расчистить участок для строительства и выровнять основание, а также позаботиться о приобретении и подготовке для работы необходимого инструмента.

2 этап  Строительство фундамента

Перед тем, как построить каркасный дом, следует выбрать тип фундамента, который обеспечит прочность и надежность конструкции, а также долговечность дома. Ввиду невысокой нагрузки домов каркасного типа для их строительства чаще всего используют фундамент из асбестовых труб или монолитный ленточный тип конструкции.

Для асбестового фундамента вам потребуются трубы, под которые вырывают ямы. Внутрь устанавливают трубу, выравнивают ее по вертикали, тщательно утрамбовывают грунт вокруг нее, закладывают пруты арматуры и заливают раствором. Каркасный дом на ленточном фундаменте предполагает рытье траншеи глубиной ниже уровня промерзания грунта, после чего строят деревянную опалубку, закладывают арматуру и заливают все цементным раствором. Первый вариант фундамента более экономичный в строительстве и не требует много времени для того, чтобы окрепнуть (монолитному фундаменту дают минимум месяц отстояться). Дальнейшая инструкция подскажет вам, как самостоятельно построить каркасный дом, и в каком порядке выполнять те или иные виды работ.

3 этап  Возведение стен

Начало строительства стен – закладка нижней обвязки. Для этой цели лучше всего использовать брус или доски. Для усиления защитных свойств древесины необходимо обработать все поверхности специальным защитным антисептическим составом. Не стоит использовать для этой цели машинное масло или масляную краску. Эти средства закупоривают поры древесины, что приводит к образованию грибка и дальнейшему загниванию древесины.

Перед тем, как построить стену каркасного дома, необходимо выполнить работы по гидроизоляции фундамента. Для этой цели подходит фанера или доска, пропитанная горячим битумом, или уложенный в несколько слоев рубероид. Для скрепления с фундаментом используют металлические анкеры. При этом четко соблюдают ровные горизонтальные линии, что гарантирует ровность закладки нижнего венца каркаса и четкость монтажа конструкции в дальнейшем.

Вертикальные стойки монтируются на равном расстоянии. Профессионалы рекомендуют выдерживать 0,6 – 0,8 м, в зависимости от ширины оконного проема. Для оформления промежуточных стоек используют доски, которые устанавливают на расстоянии не более 50 см. Для увеличения прочности конструкции над  дверным и под оконным проемом устанавливают горизонтальные ригели, выполненные из досок. Для скрепления всех компонентов между собой используют скобы и гвозди 12 мм.

Ширина стоек подбирается с учетом утеплительного материала. Не стоит увеличивать размер стоек – это может привести к образованию пустот, заполненных воздухом, и повысить теплопотери. При использовании утеплителей сыпучего типа подобные проблемы полностью исключены.

Если вы выбрали вариант, как построить каркасный дом самому и выполнить работы по обшивке стен вагонкой или пиломатериалами, следует установить горизонтальные связки для увеличения прочности конструкции. Они позволяют снизить риск перекоса конструкции и ее деформации под действием ветра и осадков. При использовании для обшивки листового материала необязательно монтировать вертикальные связки.

Если вы продумываете варианты, как построить каркасный дом с мансардой, в этом случае обязательно следует позаботиться о высокой прочности и надежности потолочных балок. Для их обустройства выбирают бревна с естественной кривизной, устанавливая их искривлением вверх – под влиянием нагрузки бревна принимают горизонтальное положение и обеспечивают ровный пол и потолок. Балки потолочного перекрытия укладываются с шагом не более 60-70 см. Для крепления используют гвозди 120 мм. Если предусмотрены большие пролеты, необходимо сколотить доски для получения толщины 100 мм, что обеспечит прочность и надежность потолочной конструкции.

После того как каркас будет полностью завершен и установлен, можно приступать к монтажу стен. В зависимости от выбранного варианта дома это могут быть цельные щиты, которые представляют собой две панели (наружную и внутреннюю) со слоем утеплительного материала между ними, либо сборная конструкция, которую собирают непосредственно на каркасе.

Собирая каркасный дом с нуля, не используя готовые щиты, можно использовать различные типы утеплительного материала. Это может быть минеральная вата, толщина которой равна толщине балки каркасной конструкции, специальный песок, опилки или торф. При этом важно выполнять тщательную утрамбовку материала, что позволяет избежать образования пустот и их заполнения воздухом. Для установки всех элементов необходимо использовать качественные и надежные элементы крепления.

4 этап  Пол

Задаваясь вопросом, как дешево построить каркасный дом, многие собственники земли подумывают о возможной экономии. Одна из таких возможностей – обустройство пола и строительство фундамента для половых лагов. Для этой цели чаще всего используют столбчатый тип фундамента, который возводят из кирпича.

Перед тем, как построить пол каркасного дома, формируют фундамент. Для этого следует вырыть небольшие ямы глубиной порядка 60-80 см и размером 50х50 см. На дно ямы засыпается песок, тщательно утрамбовывается, поверх засыпают щебень, который тоже хорошо трамбуют. В яму заливают бетонный раствор, на котором строят столбики из кирпича. Важно соблюдать одинаковое расстояние между столбцами, что обеспечит равномерную нагрузку на несущие балки. После завершения работ по строительству столбиков необходимо дать время для того, чтобы фундамент окреп. Только после этого можно приступать к монтированию половых лагов. Для этого подойдет брус или бревно, в крайнем случае, можно использовать деревянные доски, сколоченные по две.

Поверх половых лагов выполняют обрешетку, при этом рекомендуют выдерживать шаг 0,7-0,8 м. После этого можно приступать к укладке чернового напольного покрытия.

Для тех, кто решил построить каркасный дом своими руками, пошаговая инструкция позволит избежать ошибок и выполнить все работы в соответствии с установленным регламентом. При строительстве пола важно помнить о выполнении работ по гидроизоляции пола и утеплению его основания. Для этого можно использовать листы фанеры, пропитанные битумной мастикой. В качестве материала для утепления можно использовать тот же материал, который применяют для внутреннего наполнения стен. Это может быть просушенный песок, торф, минеральная вата и пр.

5 этап  Крыша

Специалисты, знающие как правильно построить каркасный дом, рекомендуют использовать для строительства стропильной системы круглый лес сечением не менее 120 мм и доски 50-60 мм шириной (используются для формирования балок и обрешетки).

Начинают монтаж с установки стропильных торцевых пар. В местах стыков с потолочными балками выполняют запилы, которые увеличивают надежность креплений. При использовании досок для строительства стропильной системы места их стыков дополнительно усиливают деревянными брусками, если же стропилы выполнены из цельного бруса или бревна, достаточно использовать металлические скобы. Далее стропилы соединяются в верхней части вполдерева, а по коньку натягивают шнур, при помощи которого контролируют ровность установки всех компонентов.

Для выполнения обрешетки используют доски толщиной не менее 50 мм. При этом рекомендуют выдерживать шаг 0,7 м. Стропилы устанавливают на расстоянии друг от друга 1,2м. Если вы планируете использовать мансардное помещение для отдыха и проживания, следует позаботиться о надлежащей высоте потолков. Для этого берут лес максимальной длины (6,5 м) и делают минимальный свес, который необходим для защиты стен от влаги и осадков. Для увеличения свеса используют небольшие доски (кобылки), к которым крепится карниз.

Рассматривая строительство каркасного дома своими руками поэтапно, следует подробнее остановиться на оформлении кровли и подкровельного пространства. Обязательно следует выполнить работы по монтажу гидроизоляционного слоя, утеплительного материала и пароизоляции. Для крепления материалов используют деревянные бруски, которые прибивают к стропилам или обрешетке.

Завершающий этап для того, чтобы построить дачный каркасный дом – монтаж финишного кровельного покрытия. Это может быть металлочерепица или мягкая кровля. Как правило, крепежные материалы идут в комплекте, вместе с подробной инструкцией по установке покрытия.

6 этап  Отделка дома

Пошаговое строительство каркасного дома своими руками завершают отделочные работы. Каркас в обязательном порядке обрабатывают антисептической пропиткой. Для наружной отделки подходят различные материалы – вагонка, сайдинг, имитация натурального камня или кирпича. Отделка внутренняя чаще всего выполняется листами гипсокартона, поверх которых можно накладывать любой материал, от обоев до декоративной штукатурки.

Мы рассказали вам про основные этапы строительства каркасного дома своими руками – теперь вы сможете выполнить все работы самостоятельно, на профессиональном уровне и с соблюдением установленных стандартов.

Понимание каркаса дома — Extreme How To

При осмотре каркасного дома до установки облицовки стен здание часто кажется сложным, а некоторым — устрашающим проектом. Каркас дома на самом деле состоит из нескольких отдельных «проектов», объединенных в один и образующих законченный дом. В этом контексте каркас дома или здания не так уж и сложен. Благодаря современным достижениям в области пневматических инструментов, таких как гвоздезабиватели, вам даже не нужно быть опытным молотком, чтобы построить дом.Тем не менее, для неопытных будет хорошей идеей начать с небольшой простой конструкции, а не с двухэтажной сложной конструкции. Хороший пример — гараж или садовый сарай. В большинстве случаев вы будете строить по планам зданий, и это определенно самый простой способ для неопытных. Убедитесь, что вы соблюдаете все спецификации и чертежи высот.

Здание в основном состоит из секций, соединенных вместе.

Самый распространенный материал для обрамления — дерево, но все большую популярность приобретает металлический каркас.Металл может быть желательным в некоторых областях, а также может быть правилом кодекса в других областях. Независимо от типа строительства обязательно уточните у местных строительных властей правила, касающиеся строительства и каркаса, а также для получения любых необходимых разрешений.

Используются два типа конструкции: баллон и платформа, причем платформа является наиболее распространенной.

Методы

Для стандартного деревянного дома или «палочного» каркаса используются два метода — воздушный шар или платформа — и оба имеют свои преимущества и недостатки.Обрамление из воздушных шаров иногда применяется при двухэтажных постройках. В обрамлении баллона стойки проходят как одно целое от порога до верхней плиты второго этажа. Балки перекрытия второго этажа поддерживаются ленточной доской, вставленной в шпильки. Этот тип конструкции является наиболее сложным, но он обеспечивает беспрепятственные проемы между этажами, что позволяет легко устанавливать коммуникации без надрезов и прорезей отверстий. Однако противопожарные заглушки должны быть установлены на уровне пола второго этажа между стойками.

Первый шаг — уложить опорную плиту для конструкции перекрытия или опорную плиту для фундамента / пола против анкерных болтов, отметить их расположение и просверлить отверстия.

Каркас платформы

может использоваться как для одно-, так и для двухэтажного строительства и является наиболее простым и распространенным методом строительства. При этом типе конструкции автоматически создаются противопожарные заграждения. Одноэтажный построить проще всего, двухэтажный или двухэтажный сложнее. Обрамление платформ проще, чем обрамление воздушных шаров, потому что вы можете построить и возвести стены второго этажа на этажах второго этажа.

Конструкция стены на бетонной плите крепится к плите анкерными болтами через опорную плиту стены.

Можно строить как на бетонной плите, так и на фундаменте. Плита действует как пол; фундамент требует, чтобы сначала был построен пол. Затем стены оформляются на полу (или плите) и возводятся на место.

Чаще всего строится на фундаменте. В этом случае пол сначала обрамляется, крепится к фундаменту и покрывается черным полом.

С этажа вверх

При строительстве на фундаменте первым делом необходимо построить пол на фундаменте. Подоконники крепятся к фундаменту, затем балки перекрытия крепятся к подоконникам, и их концы закрываются коллектором балок. Заголовки и внешние балки должны плотно прилегать к внешним краям фундамента. Металлические вешалки упрощают установку балок, чем их прибивание.

Во многих случаях в больших зданиях или в тех, у которых пролеты балок превышают 16 футов, балка устанавливается для поддержки пола в этих местах.Сегодняшние фермы обычно изготавливаются из искусственной древесины. Балка должна поддерживаться опорами или фундаментом и опорами. Когда пол обрамлен, добавляется настил или черновой пол. Профнастил обычно представляет собой ориентированно-стружечную плиту (OSB) или обшивку из фанеры толщиной 3/4 дюйма. Раньше по диагонали наносили однобортные доски из массива дерева.

Затем возводятся стены на плите или на черновом полу.

Строительство стен

После того, как настил или пол были построены, вы готовы строить и возводить стены.Стены состоят из опорных плит, прибитых к основанию пола или прикрепленных анкерными болтами к бетонной плите. К подошвам прибивают шпильки, а к шпилькам прибивают верхние пластины.

Стены фактически строятся как единое целое или как секции в случае длинных стен. Показана типичная стена с дверным и оконным проемом в обрамлении.

Распределите дверные и оконные проемы как на подошве, так и на верхней пластине, а также на местах расположения стоек, используя рулетку и плотницкий угольник.

На самом деле стены собираются как одно целое, а в случае длинных стен — из секций, соединяемых вместе для получения необходимой длины. При строительстве на плите первым делом необходимо положить опорную плиту на плиту и отметить места для анкерных болтов. Просверлил эти дыры. Независимо от того, на плите вы строите или на фундаменте, следующим шагом будет уложить подошву и верхнюю плиту бок о бок и определить расположение дверей и окон в соответствии с планами или конструкцией вашего здания.Вы должны знать приблизительные размеры любых дверей и окон. Используя плотницкий угольник, отметьте эти грубые отверстия на обоих. Язычок квадрата составляет 1-1 / 2 дюйма в ширину, точную ширину высушенных в печи двух материалов для обрамления. Затем отметьте места шипов одновременно на подошве и верхней пластине. Это измерение может производиться по центрам на 16 или 24 дюйма, в зависимости от конструкции здания или местных норм.

Старожилы часто использовали планку для разметки мест расположения шпилек.

После того, как все размеры будут отмечены как на подошве, так и на верхней пластине, положите их на край чернового пола или бетонной плиты на надлежащем расстоянии друг от друга по длине стоек. Если вы используете предварительно нарезанные шпильки, вы можете сэкономить деньги и время. Закрепите шпильки между пластинами, расположив их концы в ранее отмеченных местах.

Заголовки над дверями и окнами могут быть 2 x 6 с заклепками над ними или полной шириной 2 x 10. Тем не менее, для создания ширины жатки, соответствующей ширине стойки, используются прокладки из фанеры 3/8 дюйма.

Обычно используются какие-то распорки. Тип и количество зависят от правил кода и конструкции сборки. Один из методов состоит в том, чтобы впустить в шпильки ветровые или ураганные связи 1 × 4. Измерьте расстояние от угла до угла построенной стены, затем измерьте противоположные углы и убедитесь, что стена квадратная.

После того, как шпильки будут на месте, вставьте рамку в дверные и оконные проемы, а затем добавьте коллекторы. Заголовки могут быть созданы на всю ширину, используя 2 на 10, или они могут быть созданы, используя заполнение 2 на 6 над ними с помощью гвоздей.Традиционные коллекторы создаются путем прибивания 3/8-дюймовых прокладок из фанеры между досками коллекторов для создания такой же толщины коллекторов, как ширина стоек 3-1 / 2 дюйма. Заголовки поддерживаются шпильками триммера для создания двойных шпилек в отверстиях. Шпильки Cripple крепятся между триммерами под дверными и оконными проемами и разнесены так, чтобы соответствовать другим стойкам на тех же 16- или 24-дюймовых центрах.

Установите распорку и отметьте на стойках стены. Затем распилили каждую сторону выреза.

Завершите вырез стамеской.

Пневматический гвоздодер может сэкономить время, если у вас есть электричество на площадке. Если нет электричества, вы можете использовать беспроводную модель, такую ​​как Paslode. Несколько лет назад моя дочь помогала строить здание, и она ни разу не «размахивала молотком». Используя гвоздезабиватель с воздушным каркасом, у нее не было проблем, и мы завершили строительство в короткие сроки.

Квадрат рамы

В некоторых случаях стены возводятся без дополнительных распорок с использованием фанеры или обшивки OSB по углам для скрепления и квадратного сечения секции стены.А в некоторых случаях обшивка каркаса стены наносится перед возведением стены. В любом случае секция стены сначала возводится в квадрат путем измерения по диагонали от угла к углу, затем от противоположного угла к углу и смещения секции стены для создания равного размера и прямоугольной стены. Также можно использовать большой деревянный треугольник под углом 90 градусов. Затем устанавливается временная скоба, чтобы удерживать квадрат стены.

Во многих случаях к стенам добавляются ураганные ограждения. Он состоит из покупных металлических полос или полосок 1 на 4, установленных по диагонали через стену и прорезанных по внешним краям полос 2 на 4.Прикрепив подошву и верхнюю пластину к стойкам, снова используйте рулетку, чтобы измерить диагональ от угла к углу и выровнять стену. Временно закрепите ураганные распорки на месте и отметьте места разрезов. Используйте пилу, чтобы вырезать выемки, а затем удалите материал между метками пилы с помощью зубила. Закрепите распорку на месте двумя гвоздями 8d на каждой стойке, а затем отрежьте концы распорки заподлицо с краями пластины. (Убедитесь, что вы сверились с местными нормативами в отношении распорок распорок в вашем регионе.)

Когда стена будет построена, наклоните ее на место. Это займет два человека даже на небольшой стене.

Забейте 2 х 4 колья в землю и закрепите стену на месте, убедившись, что она закреплена вертикально. Постройте противоположную стену, возведите и закрепите ее на месте.

Возведение стен

Возвести стену довольно легко, но даже небольшие стены лучше всего возводить как минимум двумя людьми. На черновом полу возвести проще, чем на плите.Просто сдвиньте стену ближе к краю и наклоните ее вверх. Мне нравится использовать временные стопорные блоки 2 на 4, прикрепленные к внешним краям балок и коллекторов, чтобы стена не соскользнула, когда вы ее поднимаете. Если вы устанавливаете стену на бетонную плиту, сдвиньте ее к анкерным болтам, тогда вам придется поднять стену и установить ее на анкерные болты. Опять же, это работа как минимум двух человек, даже для короткой стены.

Если длинные стены должны быть построены секциями, сделайте стык на стойке.

Подняв стену, вбейте в землю стойки 2 на 4 и обеспечьте временные опоры, прикрепленные к стойкам и стойкам стены. Дуплексные гвозди, используемые для строительства фундамента, хороши для этого шага, поскольку их легче вытащить позже. Перед закреплением распорок убедитесь, что стена ровная и правильно расположена. При установке на плиту закрепите подошву на месте с помощью шайб и гаек над подошвой и анкерными болтами. Если на фундаменте / полу, прибейте подошву к основанию пола и к балкам перекрытия и коллекторам.Если стена должна быть построена секциями, построить следующую секцию, установить ее, закрепить на месте и прикрепить к ранее возведенной стене. Обратите внимание, что стыки стен всегда находятся на стойке.

Постройте торцевые стены так, чтобы они поместились между боковыми стенками, установите и скрепите их.

Убедившись, что все углы расположены по отвесу, прикрепите торцевые шпильки торцевой стенки к торцевым шпилькам боковой стенки.

Постройте, возьмите и закрепите на месте противоположную стену таким же образом.Затем постройте стену между двумя стоящими стенами. Эта стена измеряется так, чтобы она поместилась между ранее возведенными стенами, измеряя от нижней части. Аналогичным образом постройте и возведите противоположную торцевую стену. На этих стенах начните с стоек на каждом конце, а затем измерьте стойки «по центру», добавив размер стоек 2 на 4 или 2 на 6 штук на ранее возведенных стенах. Как и в других стенах, проемы обрамляются таким же образом и крепятся. В любом случае эти стены возводятся между двумя соседними стенами, устанавливаются водопроводом и затем крепятся к внешним стойкам на двух смежных стенах.Закрепите центральную часть, чтобы она не прогибалась или не сгибалась.

Если здание не прямоугольное или квадратное, а имеет пристройки, постройте эти стены, соединяя их по углам, опять же в основном создавая две «стороны», а затем возводя концы, чтобы соединить противоположные стены вместе. Верхние части стен в углах и стыках секций стены соединяются путем прибивания второй верхней пластины поверх верхней пластины, пересекая все стыки, чтобы надежно связать их вместе.Эта вторая верхняя пластина создает окончательную высоту стандартной 8-футовой стены.

Вырежьте и снимите подошву подошвы между дверными проемами.

Внутренние стены, соединяющие внешние или другие внутренние стены, также нуждаются в блокировке углов.

С помощью ручной пилы вырежьте и снимите часть подошвы в нижней части каждого дверного проема. Угловые блоки добавлены в углы, чтобы обеспечить квадратный угол для установки внутренних покрытий стен.Это можно сделать несколькими способами, как показано на схемах. Внутренние стены обрамляются, возводятся и закрепляются на месте таким же образом, опять же с использованием второй верхней пластины, чтобы связать их вместе и с внешними стенами. Угловая блокировка необходима на каждом углу внутренней стены, чтобы обеспечить крепление облицовки внутренних стен. После возведения стен можно приступать к установке потолочных балок поверх стен. При создании второго этажа в стиле платформы вы просто повторяете весь процесс. Снова возводим пол поверх стен, затем возводим и возводим стены второго этажа.

Блокировка углов необходима для создания углов для внутренних покрытий стен.

Детали рамы

Детали каркаса, добавленные при возведении стен, упростят завершение отделки здания. Например, вы можете добавить настенную основу к любым входным областям ванны и смесителя, а также к расположению настенных приборов. Это упростит установку всего этого, и это легче сделать во время строительства стены, чем после того, как стены будут возведены.Вы также можете добавить блокировку, чтобы поддержать ванны. Некоторые строители прикрепляют дополнительные короткие блоки в каждом углу у пола, чтобы обеспечить лучшую поддержку для крепления плинтусов на месте. Это позволяет прибивать плинтусы дальше от их концов и предотвращать расщепление концов. Перемычка может быть установлена ​​в полу между швами во время строительства, чтобы сделать пол более качественным и «менее скрипучим».

Детали каркаса могут облегчить завершение отделки здания. Опоры для ванн могут поддерживать края ванн.

Короткие угловые блоки на каждом углу упрощают установку плинтусов.

Обрамление здания не должно быть сложной задачей, если вы будете делать это шаг за шагом, следовать планам и правилам и начинать с простого.

---

Рекомендуемые статьи

A-frame Foundation: Избегайте этой ошибки!

Чтобы прослужить долго, каждому дому нужен прочный фундамент. А-каркасные дома ничем не отличаются.

Однако, когда речь идет о деревянных домах (а дома с А-образной рамой, как правило, деревянные), есть аспект фундамента, который становится особенно важным.

… и нет, это никак не связано с силой …

Мы скоро подойдем к этой ОДНОЙ детали, но сначала давайте посмотрим, какой тип фундамента является лучшим для дома с А-образной рамой.

Лучший фундамент для дома с А-образной рамой

Основание А-образной рамы (нижняя часть треугольника) работает как утепленная плита перекрытия (по крайней мере, в моделях Avrame), и это означает, что такая конструкция не работает нужно опираться на ровную фундаментную плиту.

На самом деле рекомендуется оставлять не менее 30 см / фут из свободного пространства между нижней частью конструкции пола и землей.

По этой причине плоская бетонная плита (очень часто встречается в домах из деревянных элементов) НЕ является идеальным типом фундамента для дома с А-образным каркасом.

Оказывается, это хорошо, поскольку для плоских бетонных плит требуется много бетона (плюс много земляных работ), поэтому их изготовление очень дорогое.

Основание А-образной рамы прочное и самонесущее, поэтому для его безопасной установки требуется всего несколько точек соединения .

Дома Solo и Duo могут стоять на 3 точках.
Учитывая более длинный пролет основания, дома Trio необходимо поддерживать в 5 точках.

Лучшим типом фундамента для обеспечения такой опоры является ленточный фундамент .
В качестве альтернативы (и в зависимости от грунта) можно использовать свайный или свайно-балочный фундамент .

Преимущества ленточного фундамента

По сравнению с плоскими бетонными плитами, при использовании ленточного фундамента есть несколько очевидных преимуществ.

Вот список наиболее убедительных:

• Минус земляные работы .
  Поскольку площадь основания полос намного меньше общей площади пола, выемка грунта локализуется, и общий объем перемещаемого грунта значительно уменьшается.
• Меньше бетона и стали .
  Полосы геометрически меньше полноразмерной плиты, поэтому в процессе заливки требуется гораздо меньше бетона.
  Кроме того, арматурные стержни необходимы в меньшем количестве.
• Меньше изоляционных материалов и работ .
  Люди часто забывают, что фундамент должен быть изолирован на том же уровне, что и другие компоненты дома (стены, крыша).
  Поскольку в доме Avrame изоляция находится в основании А-образной рамы, фундаментные полосы не нужно изолировать вообще.
  Благодаря этому фундамент становится проще, дешевле и быстрее.
• Меньше времени .
  В результате трех вышеперечисленных пунктов ленточные фундаменты могут быть построены быстрее, чем плоские плиты.

Свайные фундаменты обладают теми же преимуществами, хотя обычно они требуют более глубокого копания, что может привести к более дорогостоящим земляным работам.

Самая частая ошибка

Давайте перейдем к пикантной части: ошибка будет стоить вам денег.

Эту ошибку мы находим довольно часто .
На время это заставило нас чесать в затылках …

Почему строители продолжают делать эту глупую ошибку?

Это ошибка: фундамент, построенный на участке, немного отличается от описанного в проектной документации .

В частности:

• полосы не выровнены
• поверхность полос неравномерна
• полосы не выровнены

Каковы последствия?

Для правильной установки сборных деревянных конструкций, будь то сборные, элементные или модульные, необходим идеально выровненный фундамент .

Прямым следствием несоответствия между зданием и дизайном является то, что фундамент должен быть закреплен перед установкой А-образных рам.

Это приводит к дополнительной рабочей силе, материалам, времени (и, конечно, деньгам).

В некоторых случаях часть вновь построенного фундамента должна быть снесена для внесения исправлений.

Вы можете представить себе разочарование и плохое настроение владельца, когда это происходит …

Почему эта ошибка?

Действительно, мы много думали, в чем может быть причина того, что строители не выполняют работы в соответствии с инструкциями.Тогда нас осенило …

В традиционных кирпичных и минометных зданиях наличие идеально выровненного фундамента НЕ является обязательным требованием. Это потому, что каждый недостаток можно исправить при кладке кирпича. Даже несоответствие в несколько сантиметров можно исправить в пределах нескольких первых рядов кирпича.

Итак, вот оно:

Строители, привыкшие строить из кирпича, не понимают важности идеально выровненного фундамента, поэтому не стремятся его получить.

Конечно, они могут видеть чертежи и полностью осознавать, что фундамент не соответствует 100% … но они не видят проблемы.
Они используются, чтобы исправить это на более поздних этапах.

Потрясающе … не правда ли?

Как этого избежать

Очевидный способ избежать этой проблемы — поручить работу бригаде, имеющей опыт работы с сборными деревянными домами.
В зависимости от местоположения это может быть непросто или вообще выполнимо.

Если вы вынуждены работать с бригадой традиционных строителей, вы должны объяснить важность наличия идеально выровненного фундамента.

Вот два совета, как это сделать:

• рассмотрите эту тему с самого начала.
  Получите первое ценовое предложение на фундаментные работы. Затем объясните необходимость идеально выровненного фундамента и ожидайте, что строители попросят больше денег, чтобы удовлетворить эту просьбу.
  Если они это сделают, они поймут, какие дополнительные усилия им нужно приложить.
  Если они говорят «нет проблем» и не просят у вас больше денег … тогда вам следует встревожиться и еще раз подчеркнуть это… тогда вы переходите к следующему пункту.
• четко укажите, что любое возможное исправление фундамента должно быть выполнено строителями бесплатно.
  Серьезно, запишите это в вашем соглашении со строителями … чтобы они поняли, насколько этот пункт важен для вас.

Если вам удастся поставить «пеню» в контракте, значит, вы настроены и вас не будет удивлять.

Заключение

Эта фундаментальная вещь — очень тонкий вопрос, о котором вам никто не скажет.
К сожалению, это одна из тех проблем, которая ударит по вашему бюджету и вашим нервам.

Если вы собираетесь построить свой собственный дом, вам нужно поставить себя в положение, когда вы не допускаете подобных ошибок.
Мы здесь, чтобы помочь.

Наше руководство «100 вопросов» было разработано специально для этого: чтобы привести вас в правильное состояние и направить на безошибочный курс.

Даже если у вас нет руководства, просто знайте, что есть очень много вещей, которые могут пойти не так, когда вы строите свой дом самостоятельно… так что вам нужно сделать домашнее задание и получить некоторые знания, прежде чем принимать меры.

Теплица своими руками — Инструкции и советы

При строительстве теплицы, когда вы беретесь за проект теплицы своими руками, правильный фундамент является основой. Он не только обеспечивает надежную стойку, но и защищает от замораживания почвы.

© Соня Биркельбах — Fotolia.com

Теплица должна оставаться в саду круглый год и не только содержать растения, но и противостоять ветру и погоде? Тогда обязательное условие — прочная конструкция.Садовник-любитель создает для этого прочную основу. Далее мы расскажем, почему так важен фундамент для теплицы и какие есть возможности заложить фундамент самостоятельно.

Почему так важны фонды?

На этот вопрос можно ответить одним предложением: фундамент не дает вашей новой теплице рухнуть, как карточный домик при сильном ветре и шторме. С помощью фундамента вы создаете несущую опорную конструкцию, которая обеспечивает устойчивость теплицы при любых погодных условиях.Фундамент выполняет множество функций. Конструкция должна выдерживать собственную нагрузку и вес теплицы, на которую она опирается. Не должно происходить, чтобы фундамент продолжал сверлить грунт, потому что давление, оказываемое на фундамент, просто слишком велико.

Совет: Фундамент также защищает от ненужных потерь тепла из почвы и возможность поддерживать температуру в теплице.

Нужен ли фундамент для каждой теплицы своими руками?

Для массивных тепличных конструкций всегда требуется фундамент.Обойтись без фундамента можно только в том случае, если теплицы представляют собой небольшие теплицы из фольги, которые ставят только летом. Чтобы теплица по-прежнему имела прочную опору и не взлетела при первом порыве ветра, важно, чтобы трубы, на которые обычно натягивается пленка, были надежно прикреплены к грунту с помощью анкеров для грунта. Простые небольшие теплицы также можно утяжелить кирпичами или подобными предметами, либо вы можете привязать трубы к заборам или стенам.

Фундаменты разные

Прежде всего, вы должны решить, хотите ли вы купить сборный комплект у специализированного продавца или построить свою небольшую теплицу.Готовые наборы обычно поставляются с подходящим деревянным или металлическим каркасом, который служит фундаментом. При сборке на месте вы должны соблюдать прилагаемые инструкции и уделять большое внимание статике и безопасности.

Если вы хотите построить свою теплицу, у вас есть выбор между различными фундаментами:

• фундамент из деревянных балок
• Каркас из металлических труб с анкерами для грунта
• Заливка пола бетоном
• Фундамент бетонный ленточный
• точечный фундамент

Какую основу выбрать?

теплица своими руками © dmitrypk — Fotolia.com

Конечно, решать только вам. Точечные фундаменты обычно используют для строительства теплиц. Металлический фундамент обычно слишком затратен для строительства теплицы. У вас также есть возможность возвести фундамент частично из дерева. Подробнее об этом будет сказано ниже.

Фундамент предназначен для того, чтобы ваша новая теплица надежно стояла и выдерживала штормы и дождь. Важными критериями выбора подходящего фундамента являются размер и вес теплицы.Кроме того, играет роль и запланированное использование.

Совет: Для больших теплиц часто требуется разрешение на строительство.

Фундамент фундамента составляет прочную основу для будущей теплицы. Поэтому работайте осторожно и придерживайтесь соответствующих размеров. Фундамент должен быть прямым и прямоугольным. Также убедитесь, что поверхность ровная и гладкая.

Самостоятельная установка фундамента

Прочный фундамент можно создать, построив ленточный фундамент или залив фундамент с помощью тканевых матов и опалубочных досок.Для начала нужно выкопать траншею. Эта траншея должна была быть глубиной не менее 80 см , чтобы мороз не работал и фундамент в результате не поднимался. После того, как вы забетонировали или замуровали фундамент, засыпьте углубление землей и прикрепите фундаментный каркас.

Какие размеры нужны моему фундаменту?

Размеры фундамента наверняка будут отличаться. Не следует идти на компромиссы в отношении глубины. Мы уже слышали о минимальной глубине 80 см. Я говорил с ним.Однако в невысоких горных хребтах и ​​других менее благоприятных с климатом регионах мороз может проникать в почву на глубину до 1,5 метров и соответственно причинять ущерб.

Совет: Глубина фундамента чуть более метра — хорошая альтернатива для всех климатических условий в наших широтах.

Размеры фундамента в конечном итоге будут зависеть от размеров теплицы. Вес вашей новой теплицы определяет прочность фундамента.

Зачем фундаменту гравийный слой?

Слой гравия под основанием обеспечивает дополнительную безопасность.Балласт должен быть не менее десяти сантиметров в глубину, при плиточном фундаменте можно выбрать ту же толщину, что и для самого фундамента. Вода может лучше стекать через слой гравия. Это имеет смысл, особенно если у вас полы с трудным дренажем. Здесь существует опасность застоя влаги, а застаивание влаги переносят очень немногие растения.

Что важно при устройстве бетонного фундамента?

рабочий этап	Описание модели
геодезия	Точный размер фундамента имеет решающее значение для последующего статуса теплицы. Лучший способ сделать это — сделать струнный каркас и точно разметить соответствующую область.
Выкопать траншею	Глубина траншеи должна быть не менее 80 см. В регионах с более суровым климатом глубина 1,20 метра имеет смысл. Траншея важна для предотвращения попадания влаги на тепличный материал и нарушения его устойчивости.
Укладка бетонных труб	Если точечный фундамент предназначен для размещения столбов и опор, для этой цели в грунте оставляют бетонные трубы. Здесь тоже измерение должно быть точным. Используйте спиртовой уровень перед заливкой бетона в трубы.
Заливка бетонного фундамента	Бетонные фундаменты могут быть облицованы кирпичом или отлиты из бетонных плит. Действительно ли бетонный фундамент обеспечивает устойчивость, часто зависит от дюбелей и шурупов, которые вы используете для крепления. Для больших теплиц требуется бетонный ленточный фундамент.

Деревянный фундамент как альтернатива бетонному фундаменту

Фундаменты обычно делают из бетона, но вы также можете использовать немного дерева.Фундамент представляет собой деревянный каркас из бруса. Рама дополнительно снабжена продольными и поперечными подкосами. Наконец, деревянный каркас применяется для точечных фундаментов.

Что такое точечный фундамент?

Точечный фундамент можно использовать для удержания деревянного каркаса и надежного прикрепления его к почве. Для этого в фундамент закладывают башмаки анкеров. Туда же позже можно крепить брус деревянного каркаса. Точечный фундамент — недорогая альтернатива плиточному фундаменту.Кроме того, обеспечивается оптимальный теплообмен. Влага не накапливается, но может хорошо сохнуть из-за расстояния между шрамом на полу и деревянным фундаментом.

Создание точечного фундамента — шаг за шагом

1. сверлить отверстия
2. Монтаж фундаментной рамы
3. Заполнить отверстия бетоном
4. Точно выровнять фундаментную раму

Я Дон Берк, один из авторов My Garden Guide. Я садовод, который выращивает, выращивает и ухаживает за растениями, от кустарников и фруктов до цветов.Я делаю это в собственном саду и в детской. Я покажу вам, как ухаживать за своим садом и как выполнить озеленение простым способом, шаг за шагом. Я родом из Сиднея и писал в местных журналах. Позже, более двух десятилетий назад, я решил создать свой собственный блог. Моя специализация связана с уходом за орхидеями, суккулентами, изучением субстрата и почвы. Поэтому вы увидите множество статей, посвященных этим дисциплинам. Также я даю советы, как улучшить ландшафтный дизайн вашего сада.

практических шагов своими руками. Рассмотрим предложения торговой сети

.

Необходимые инструменты и материалы

Вальцегибочная машина Пеноблоки Цемент Кровельный материал Проволока Пенополистирол (пенополистирол) OSB-плита Гипсокартон Балки Уровень Циркулярная пила Отвес Электродрель Nailer Показать все

Каркасные конструкции становятся все более популярными — они недорогие и в то же время прочный корпус. Можно построить как шикарную виллу, так и аккуратный дом за городом — проектов очень много.Неважно, строите ли вы самостоятельно или доверяете специалистам — необходимые знания позволят вам контролировать процесс на всех этапах.

Определяемся с главным — теплым домом или зоной отдыха?

Каркасными домами называют потому, что вся конструкция дома состоит из вертикальных деревянных стоек и горизонтальных планок. Легкий деревянный каркас возводится за считанные дни, даже если вы будете делать работу самостоятельно с несколькими помощниками, а специалисты справятся даже со сложным проектом еще быстрее.

Перед постройкой четко определитесь, будете ли вы жить в таком доме круглый год или его использование ограничится летними выездами на природу. От вашего решения зависит, насколько качественно будет утеплен каркасный дом. Если строение будет эксплуатироваться только в теплое время года, то вопрос серьезной теплоизоляции, качественного отопления и экономии энергии снимается сам собой — зданию необходимы стандартные мероприятия по теплоизоляции, чтобы температура в помещении не опускалась ниже нуля. зимой.

Но если вы решили построить дом для круглогодичного проживания, к вопросу теплоизоляции нужно отнестись очень серьезно, соблюдая все правила. Именно утеплитель является краеугольным камнем всей каркасной технологии, от которой зависит как экономия ресурсов в будущем, так и конструкция отопления. Учитываются условия климатической зоны, в которой будет построен дом — например, для центральной климатической зоны только толщина досок для покрытия дома должна быть не менее 100 мм.

Еще один момент, который необходимо решить на стадии проекта — это этажность конструкции. Специалисты настоятельно не рекомендуют возводить дома выше 2 этажей по каркасной технологии, да и то, желательно, чтобы второй этаж был мансардой. Но вы будете уверены в прочности всей конструкции и ее долговечности.

Фундамент дома — залог долговечности

Рассчитав нагрузку, которая будет приходиться на фундамент, вы будете приятно удивлены — в случае каркасных домов нет необходимости в глубоко заглубленном фундаменте каркасного дома. большая ширина.Подойдет практически любой вариант: плиты, сваи, ленточное основание. Если выбор пал на винтовой или свайный вариант, то учтите, что тогда вам придется серьезно утеплить и отделать цоколь здания. Выбирая бетонную плиту, вы получаете слишком низкий фундамент, который даже будет смотреться необычно.

Как показывает практика, строить одноэтажный каркасный дом лучше всего на мелководном ленточном основании на песчано-гравийной подушке. На оседлых грунтах достаточно насыпать в траншею 15 см песка, 10 см среднего щебня.Ширина траншеи в этом случае составляет полметра. Важно уложить арматуру диаметром 12 мм по всему периметру ленты, что исключит деформацию при пучении почвы. Посмотрите видео, как сделать такую ​​основу.

Это всего лишь пример — в каждом случае фундамент нужно рассчитывать отдельно. Самое главное — учитывать особенности почв. Если позволяют средства, всегда лучше перестраховаться и сделать определенный запас прочности.Столбчатый фундамент выполняется достаточно быстро, а главное, нет необходимости ждать, пока раствор полностью застынет. Для дома для средней семьи на столбчатом фундаменте вам понадобится около 150 колонн, а точнее асбестоцементных труб, которые вы в процессе превратите в колонны.

Для начала на расстоянии до 80 см по периметру будущего строения сверлом проделать углубления диаметром около 20 см и глубиной не менее метра.В эти отверстия вставляются трубы — пространство вокруг них засыпается мелким гравием и песком и уплотняется, как на видео. В трубы заливается стандартный раствор цемента — вот и все работы. Абсолютно не нужно ждать, пока цемент застынет — трубы возьмут на себя первую нагрузку, и уже через несколько дней ваш столбчатый фундамент сможет выдержать весь дом с техникой и жильцами включительно.

Винтовой свайный фундамент отличается от столбчатого тем, что стальные трубы с винтом на одном конце действуют как сваи.Трубы вкручиваются в землю на одном уровне — главное не перекручивать их назад, если свая пошла под углом. Это самая главная ошибка новичков — открутив сваю, вы разрыхляете почву, и под тяжестью дома фундамент в дальнейшем может просесть.

Универсальная технология — строим веками

На самом деле каркасные дома при соблюдении всех технологий и регулярном ремонте могут простоять более двухсот лет. Тому есть реальное свидетельство — известные на весь мир фахверковые дома, которые, по сути, тоже являются каркасными конструкциями.В любом случае как минимум два поколения получат теплый и уютный дом.

Основные этапы строительства одинаковы для всех каркасных конструкций. Все начинается с возведения каркаса — металлического или деревянного. Для каркаса чаще используют дерево, так как материал экологически чистый и простой в использовании, к тому же стоимость металлического каркаса будет на 30-40% выше. Правда, металлический каркас легче, а значит, можно снизить затраты на фундамент.

Дополнительно можно будет использовать металлические крепежи, что запрещено в случае деревянного каркаса. Металл рано или поздно начнет процесс гниения в дереве, соединения станут слабее, дом начнет расшатываться, и конструкция станет опасной для жителей … Есть специальный крепеж — деревянные шпильки, исключающие гнилостные процессы.

Лучший вариант древесины для каркасного дома — это дуб. Правда, такой вариант возможен не всегда, а потому часто используется качественный брус сечением не менее 150 мм 2. Соединение элементов производится по технологии «шип-паз» — следите за тем, чтобы между ними не было зазоров.

Первый этап — пол и стены

В каркасном домостроении первым появляется пол. Сначала по всему периметру будущих стен укладывается рубероид и сверху укладывается деревянный брус сечением 150 мм 2 — смотрите видео, как это делают мастера. Важно покрыть дерево антисептическими препаратами, которые защитят материал от гниения.

Брус крепится анкерными болтами с шагом 2 м. В углах не должно быть перекоса более 10 мм — это легко проверить уровнем.

При строительстве каркасного дома очень важно использовать одни и те же материалы для несущих конструкций, полов и стен — коэффициент расширения в этом случае также будет одинаковым, и вы избежите возможных перекосов. Когда нижняя планка обвязки уложена и скреплена, можно стелить бревна для пола. Для бревен подойдут доски толщиной 5 см и шириной 15 см. Крепление элементов осуществляется путем прорезания пазов в нижней планке обвязки. Расстояние между лагами выдерживается не более 60 см.

Затем к бревнам прикрепляют бруски меньшей ширины, чем сами бревна. Это позволит уложить так называемый черновой пол между блоками — доски пола будут укладываться прямо на балки. Не забудьте обработать все элементы антисептиками. Для чернового пола в целях экономии используются даже необрезанные доски — особого значения это не имеет.

Пергамин крепится к черному полу для качественной пароизоляции степлером, после чего между брусом кладется утеплитель — минеральная вата или пенопласт.Достаточно толщины около 10 см. Важно уложить теплоизоляцию таким образом, чтобы не было свободного места по краям, как на видео. Для этого плиты из минеральной ваты нарезают таким образом, чтобы они были на несколько сантиметров шире, чем пространство между лагами — тогда можно плотно закрыть все пространство. В случае с пеной щели правильно задуть пенополиуританом. По такой же технологии применяется утепление потолка.

Затем укладывается чистовой пол — для этого подходят доски 40 * 150 мм.Доски правильно уплотняются клиньями и скобами и прибиваются к балкам. По уровню проверьте, насколько ровный пол — от этого зависит качество всей дальнейшей конструкции.

Пошаговая сборка каркаса стены выглядит так:

Как сделать пол и стены в каркасном доме — пошаговая схема

Шаг 1: нижняя обвязка

Для нижней обвязки мы использовать такую ​​же планку сечением 150 мм 2 с заранее подготовленными пазами. Важно, чтобы расстояние между бороздками было не более 50 см.

Шаг 2: Подготовьте доски

Подготовьте стеновые доски на ровном и сухом месте. Длина досок должна соответствовать желаемой высоте потолка — оптимальным вариантом специалисты признают 2,7 м. Этого достаточно, чтобы в помещении не было тесно, а летом не было душно, и в то же время отапливать дом зимой будет несложно.

Шаг 3: Установка угловых стоек

В тех местах, где будут располагаться угловые стойки, сначала ставятся стальные штифты, и для них просверливаются отверстия в торцевой части стержней.Штанги устанавливаются и фиксируются временными стрелами. Таким же образом устанавливаются промежуточные штанги.

Шаг 4: верхняя привязь

Верхняя привязь изготовлена ​​из того же рифленого бруса, что и нижняя. Самое главное — отрегулировать расположение бороздок так, чтобы они полностью совпадали с нижними. Иначе будут перекосы. Когда верхняя обвязка уложена на стойки, ее следует закрепить на каждой стойке хотя бы парой гвоздей, прибив их на глубину не менее 10 см.После этого каркас укрепляют постоянными фасками, а временные демонтируют.

Шаг 5: потолок

В местах, где будут межкомнатные перегородки, устанавливаются опорные бруски. Балки перекрытия изготавливаются из бруса 50 * 15, размещать их на расстоянии не более полуметра, на стыке с вертикальными стойками. Балки крепятся как стальными скобами, так и с помощью предварительно нарезанных пазов.

Шаг 6: оконные проемы

Монтаж оконных рам происходит на этапе возведения каркаса стены.В соответствии с нормами площадь оконного проема должна составлять не менее 18% от общей площади стен. Рама фиксируется регулируемыми по высоте вертикальными стойками. Если вы строите дом исключительно для летнего использования, подойдут и стеклопакеты с одним стеклом, но для проживания круглый год вам потребуются качественные окна как минимум с двумя стеклами — все зависит от климата.

Конечно, всю эту работу можно значительно сократить, если использовать готовые сэндвич-панели.Сейчас многие фабрики предлагают свои услуги в этом направлении — вам остается только выбрать проект дома и подготовить фундамент. Сборка дома из сэндвич-панелей — это как играть в конструктор Лего, вам просто нужно соединить элементы в единую конструкцию. С точки зрения экономии этот вариант является наиболее выгодным, так как сэндвич-панели очень легкие и утепленные, а значит, вы сэкономите на фундаменте и утеплении, не говоря уже о времени, которое вы бы потратили на эти работы. .

Под крышей моего дома — как построить крышу?

Чем сложнее вы выбрали проект каркасного дома, тем меньше шансов, что вы справитесь с возведением кровли самостоятельно. Если второй этаж — мансарда, лучше обратиться к специалистам, которые правильно рассчитают всю стропильную систему. Но с простой двускатной крышей с этим справишься.

Для стропил выбирается брус 5 * 15 см. Края балок стыкуются в конце под углом 50 ° и сбиваются гвоздями.Эта простая конструкция удерживается поперечной доской с буквой «А». Стропила проще собрать на земле, а уже потом поднимать на крышу и крепить гвоздями 200 мм. К стропилам крепят доски обшивки с шагом 10 см. Необходимо, чтобы они выходили за крайние стропила на 25 см. На обшивку укладывается рубероид, после чего можно переходить к монтажу рубероида.

Это самый простой вариант кровли, который можно дополнить качественной теплоизоляцией.Как известно, через чердак дом теряет до 20% тепла! Правильно утеплите снаружи — так вы сэкономите место внутри, и вам будет легче проводить работы. Поверх обрешетки укладывается пароизоляция, например, привычный всем пергамин, который крепится степлером. Поверх пароизоляции набивается еще одна легкая обрешетка — с шагом 50-60 см.

В пространство между обрешеткой закладывается теплоизоляционный материал, например, минеральная вата. Затем снова укладывается пароизоляция, добавляется слой рубероида и монтируется рубероид.Важно, чтобы между рубероидом и кровельными материалами оставался зазор в несколько сантиметров — в этом случае пространство под крышей будет вентилироваться, а конденсат легко может уйти из теплоизоляционного пирога.

Отделка и утепление дома — отделка около

Дом, построенный по каркасной технологии, удобнее всего утеплять изнутри. Поэтому в первую очередь конструкцию снаружи обшивают плитами OSB, а затем сайдингом или вагонкой.Тогда вы можете перейти на.

Пенопласт и минеральная вата — вечные конкуренты среди теплоизоляционных материалов. Но тем не менее пенопласт имеет меньшую теплопроводность — 40 мм пенопласта по теплоизоляции равняется 45 мм минеральной ваты. Слой в 10 сантиметров может заменить кирпичную стену двухметровой толщины! Самым главным достоинством этого материала является его водонепроницаемость, которой не может похвастаться минеральная вата. Если намокнет, он потеряет свои свойства.

Между стойками прокладывается изоляция — как было сказано выше, материалы должны плотно прилегать друг к другу.Не жалейте пенополиуретана, чтобы задуть трещины. Обязательно на этом этапе проложите электропроводку. Подробнее о выборе и самой технологии вы можете прочитать в отдельной статье на нашем сайте.

Самый проверенный вариант облицовки внутри — деревянная вагонка. Однако при желании сделать что-то более оригинальное можно приобрести блок-хаус — вагонку, имитирующую оцилиндрованное бревно. Если деревянная обшивка вам не подходит, можно заделать стены изнутри плитами OSB, затем гипсокартоном, который остается только зашпаклевать.Затем можно красить стены или клеить обои — как душе угодно.

Наша пошаговая инструкция Строительство каркасного дома разделим на несколько этапов:

Стоит отметить, что каждый этап строительства каркасного дома заслуживает отдельной статьи, помимо всего прочего, если описать все возможные варианты фундаментов, крыш и т. Д., Можно получить целую книгу. В связи с этим для повышения читабельности некоторые этапы построения подробно описаны в отдельных статьях, а здесь — только то, что касается конкретно особенностей каркасного дома .

Этап №1: Подготовительные работы под строительство каркасного дома

Подготовительные работы под строительство любого дома одинаковы и включают:

1. Подготовка площадки
2. Планировка дома

Подготовка площадки

Сначала нужно очистить участок от растительности, если не всю, то хотя бы то место, где будет построен дом. Это значительно облегчит разметку и сделает ее более точной.

Если строительная площадка имеет большой уклон, то, в зависимости от типа фундамента и желания, ее можно предварительно выровнять по горизонтали с помощью специальной техники.

Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, в будущем вы значительно облегчите себе работу, а измерения в траве могут быть с большой погрешностью.

Планировка дома

Планировка — очень ответственный этап, ведь от него зависит планировка и ровность углов стен. Если разметка неточная, исправить эту ошибку на следующих шагах будет очень сложно.

Разметка фундамента каркасного дома, как и любого другого, как правило, включает предварительную расстановку колышков (маркируются все внешние стены), а также разметку всех внутренних стен.

Если вы хотите знать, как правильно разметить фундамент для дома своими руками, да еще чтобы все стены и углы были ровными и соответствовали проекту, советую прочитать мою статью об этом. Учитывая большой объем информации, пришлось выносить ее отдельно.

Шаг №2: Фундамент под каркасный дом своими руками

Огромное преимущество каркасного дома в том, что для его строительства подходит практически любой тип фундамента. Единственное ограничение — это тип почвы на участке и ваши возможности.

Стоит сказать, что закладка фундамента под каркасный дом своими руками заслуживает отдельной темы обсуждения и входит в отдельные статьи. Тем более, что существует несколько видов подходящих основ, и какой выбрать — решать только вам.

Здесь я в двух словах расскажу о подходящих фундаментах для каркасного дома, и в каких случаях применяется каждый из них, а также дам ссылки на их подробное описание.

Самый распространенный вид фундамента для каркасного дома — это фундамент на сваях.Это практически самый простой и дешевый вариант для такого дома, тем более что установить свайно-винтовой фундамент своими руками несложно.

Такой фундамент подходит практически для любых грунтов, кроме каменистых. Особенно подходит для болотистых почв, где плотная почва глубокая, а другие типы почвы дороги.

В общем, все плюсы и минусы свайно-винтового фундамента рассмотрены в другой теме, которая поможет вам определиться с выбором опоры для вашего дома.

Фундамент мелкий ленточный

Неглубокий ленточный фундамент также используется для строительства довольно часто. Это связано с относительно невысокой стоимостью его укладки, а также возможностью использования бетонных полов в доме.

Такой фундамент из-за относительной хрупкости требует строгого соблюдения технологии укладки.

Как правило, мелкий ленточный фундамент применяется на хороших почвах, и категорически противопоказан на почвах с очень высоким уровнем грунтовых вод и заболоченных почвах.

Плитный фундамент под каркасный дом

В последнее время все большую популярность набирает плитный фундамент для строительства каркасного дома своими руками. Несмотря на свою немалую стоимость, он имеет очевидные преимущества, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме, а не тратиться на него отдельно.

Часто вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на кладке, а также укрепляет всю конструкцию в целом.

Шаг no 3: Настил каркасного дома своими руками

Полы в каркасном доме мало чем отличаются от полов других типов домов и могут быть деревянными или бетонными. Выбор полностью зависит от типа основы, возможностей и желаний.

В этой пошаговой инструкции мы подробно рассмотрим только деревянный пол, бетон — в двух словах, так как он используется реже, и уместить все в одной статье не представляется возможным.

Устройство бетонного пола

Стоит отметить, что бетонный пол в каркасном доме устраивают, в случае плитного или ленточного фундамента.С плитой все понятно — она ​​сама будет перекрытием первого этажа.

Но если фундамент ленточный, то бетонный пол делают из легкого бетона, например, из керамзитобетона.

Устройство деревянного пола

Рассмотрим устройство деревянного перекрытия на примере свайно-винтового фундамента. Для ленты в принципе все делается аналогично, за исключением нижней обвязки, она может быть из более тонкого бруса.Но обо всем по порядку.

Обвязка фундамента каркасного дома

Устройство деревянного перекрытия начинается с обвязки фундамента. Как правило, обвязка выполняется из бруса 150х150 или 150х200 в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем брус должен быть толще, чтобы избежать провисания.

Обвязка необходима, во-первых, для придания жесткости фундаменту, во-вторых, для равномерного распределения нагрузки на фундамент, в-третьих, она послужит опорой будущего перекрытия каркасного дома.

Чтобы легко осуществить процесс обвязки своими руками, разделим его на несколько этапов:

1. Балка раскладывается по периметру фундамента, проверяется длина стен и диагональ. На этом этапе проводится окончательная и точная разметка стен согласно проекту. Кстати, не забываем про гидроизоляцию, которую мы кладем в виде рубероида под обвязку.

2. Следующим шагом будет наметить места соединения бруса, они должны быть расположены на свае, так как это будут самые слабые места, которые не должны «болтаться».Это касается домов, стены которых длиннее, чем длина покупных балок.

3. Балка стыкуется внахлест 20-30см, как показано на фото. Для этого с торца срезают так называемые «замки».

4. Углы подходят примерно так же. Это хорошо видно на фото.

5. Брус крепится к фундаменту с помощью болтов или шпилек. Для этого необходимо просверлить отверстия, как в головке фундамента, так и в самой балке.Для удобства дальнейшего монтажа выступающие части — головки болтов или гайки со шпильками необходимо заглубить. Швы дополнительно прокалывают гвоздями на 150 мм или 200 мм, в зависимости от размера бруса.

6. Как только периметр готов, приступаем к завершающему этапу — обвязке фундамента под внутренние стены каркасного дома. Таким же образом крепится эта балка к уже установленной внешней. Для армирования можно дополнительно использовать крепежные металлические уголки.


Когда обвязка фундамента каркасного дома готова, переходим к следующему этапу нашей инструкции — возведению каркаса перекрытия.

Каркас перекрытия в доме

Стоит отметить, что уже на этом этапе желательно предусмотреть все входящие в дом коммуникации, такие как вода и канализация. Электричество и газ можно будет подать позже, но если все предусмотреть заранее, то потом проблем будет намного меньше.

Следующим шагом будет установка лага поверх ремня безопасности. Если расстояние между опорами около 4 метров, то лучше использовать балку размером 100х200мм или 100х150мм. Можно использовать доску 50х200мм или 50х150мм, сшив их пополам.

Если расстояние меньше 3 метров, можно использовать доску 50×150 мм или лучше 50×200 мм.

Установка лага — несложный этап сборки каркасного дома, но есть некоторые нюансы, которые необходимо учесть в данной инструкции:

Гидроизоляция и утепление пола каркасного дома своими руками

Стоит отметить, что гидроизоляцию, а также пароизоляцию необходимо монтировать внахлест, согласно инструкции к материалу, при этом исключая попадание влаги в утеплитель как снаружи, так и изнутри. .Да и сам утеплитель прилегает плотно, без трещин.

Итак, мы ознакомились с инструкцией по устройству пола каркасного дома, теперь пора приступить к работе со стенами.

Шаг №4: Обустройство стен каркасного дома

Следующий шаг нашей инструкции настенный монтаж своими руками. Так же, как и с полом, все доски и балки мы будем скреплять гвоздями и (или) монтажными металлическими уголками, некоторые крепления можно сделать шпильками.

Стоит отметить, что практически весь каркас собирается из доски размером 50х150мм или 50х200мм, в зависимости от необходимой толщины стены и необходимой толщины утеплителя.

Некоторые считают, что брус лучше устанавливать по углам каркасного дома, но это не совсем правильно, и почему — чуть позже, в процессе монтажа, я вам обо всем расскажу.

Итак, приступим к сборке каркаса стен будущего дома.

Для лучшего понимания и усвоения разделим нашу инструкцию по устройству стен каркасного дома на несколько этапов:

1. Монтаж стен каркасного дома. Окна и двери
2. Монтаж и крепление стен по вертикали

Сборка стен каркасного дома своими руками. Окна и двери

Соберем стены на чистом полу каркасного дома, это самый удобный вариант.Но нужно учитывать, что в этом случае необходимо, чтобы все размеры были точными, чтобы стены не оказались длиннее или короче уже устроенного пола.

Чтобы было понятно, о чем я говорю, сначала взгляните на разрез стены каркасного дома, а потом я расскажу обо всем по порядку.

Теперь разберем пошагово, как собрать все стены каркасного дома своими руками:

1. Прежде всего, нам нужно определиться с высотой потолка в доме.Допустим, высота чернового потолка 280 см. Это значит, что вертикальные стойки каркасных стен должны быть 280-15 = 265см. На схеме показано, откуда взялось 15 см.

2. Расстояние между стойками, как правило, выбирается исходя из ширины изоляционного листа, как правило, его ширина составляет 60 см. Если утеплитель на ватной основе, то расстояние делают меньше на 2 см для более плотного контакта.

3. На полу выкладываются верхняя и нижняя доски стены и размечаются места, где будут прибиты вертикальные стойки.Затем раскладываются сами стойки и протыкаются гвоздями 120-150мм. Их можно дополнительно скрепить уголками.

4. Стоит отметить, что каждая стена будет тоньше на толщину стены, чем длина пола. Это хорошо видно на схеме.

5. Если длина стены больше длины доски, то стена собирается из нескольких частей. Так же поступают и в тех случаях, когда помощников мало, ведь вся собранная стена будет иметь большой вес.

6. Как правило, для придания жесткости всей конструкции между стойками монтируются перемычки. Жестких правил по количеству и периодичности монтажа нет, все зависит от длины и высоты стен, но обычно они пробиваются через одну-две на пространство между стойками. Второй вариант лучше и виден на фото, в случае, когда они пробиваются по одному — монтируются в шахматном порядке (один внизу, другой вверху).Это можно будет сделать позже, когда будут установлены стены. Чаще всего перемычки пробивают с расчетом, что они послужат стыком фанеры или osb-плит в зависимости от дальнейшей работы.

7. Оконные и дверные проемы в стене каркасного дома располагаются так, как показано на схеме.

8. Вот как это выглядит «вживую».


Самая частая ошибка при сборке стен каркасного дома заключается в том, что многие забывают при расчетах учитывать толщину доски, поэтому длина стены не такая, как хотелось бы.

Установка стен на место

Стоит отметить, что при сборке стен необходимо использовать шнур, протягивая его из одного угла в другой, иначе углы будут ровными, а стены — нет.

Верхний рельс и усиление конструкции

Итак, каркас стен собран, теперь нужно сделать верхнюю обвязку из той же доски, что и стены.

Верхняя обвязка нужна, прежде всего, для более прочного сцепления углов, а также придает единство всем частям стен каркаса и распределяет нагрузку между ними.

Для этого необходимо проткнуть доску гвоздями 120-150мм сверху стен, по всему периметру, в том числе внутренние несущие, так, чтобы все стыки были внахлест с перекрытием не менее 25-30. см. За исключением углов, где перекрытие будет равно толщине стены.

Следующим шагом в наших инструкциях будет усиление всей конструкции в целом. Вариантов несколько, самый распространенный — армирование фанерой или плитой OSB.

Как правило, пробив одну сторону по всему периметру (внутреннему или внешнему) листами OSB, каркас дома уже становится очень жестким.

Внутренние перегородки каркасного дома

Устройство внутренних перегородок практически не отличается от устройства внешних стен, за исключением того, что к ним предъявляются более мягкие требования по толщине и утеплению.

1. Внутренние перегородки, в отличие от наружных стен, можно сделать тоньше.Здесь все будет зависеть от предпочтений и комфорта звукоизоляции.
2. Изоляция внутри перегородок будет служить, прежде всего, звукопоглощающим материалом, а не теплоизоляцией.
3. Внутренние перегородки разрешается утеплять без гидроизоляционных и пароизоляционных материалов.

Это все основные отличия внутренних стен от внешних, в остальном они устроены одинаково.

Шаг 5: Крыша каркасного дома

Крыша каркасного дома практически ничем не отличается от кровли других домов, будь то бетонная, кирпичная или любая другая.Скажу даже больше, установка крыши для каркасного дома будет менее трудоемкой, чем, например, для блочного или кирпичного, потому что крепление ее к стенам будет намного проще.

Стоит отметить, что возведение кровли — это очень ответственный процесс, но если у вас нет сложной планировки дома, то это легко можно сделать своими руками.

Строительство крыши любого дома, в том числе и каркасного, — это очень большая тема, в которой есть много нюансов.Во-первых, видов крыш много, и описать все подробно в одной статье не представляется возможным. Ну, а во-вторых, чтобы вас не запутать, я, пожалуй, перенесу эту тему в отдельную статью.

Шаг № 6: Утепление каркасного дома

Итак, мы подошли к завершающему этапу строительства каркасного дома — его утеплению. Утеплить нужно все — пол, стены и потолок.

Подробнее об утеплении каркасного дома своими руками вы можете прочитать в другой пошаговой инструкции, здесь мы обсудим только общие моменты.

При выборе утеплителя для стен каркасного дома необходимо учитывать не только характеристики самого утеплителя, но и особенности дерева, с которым не все виды утеплителя будут хорошо взаимодействовать.

Вот небольшая инструкция, как утеплить каркасный дом своими руками:

1. Снаружи, поверх листов OSB, натягивается специальная гидроизоляционная мембрана. С какой стороны — должно быть в инструкции к ней.
2. Изнутри дома между стойками утеплитель укладывается в несколько слоев, в зависимости от требований к дому и толщины стены. Каждый слой укладывается внахлест на стык предыдущего во избежание мостиков холода.
3. Таким же образом утепляется пол.
4. Утеплить потолок от чердака лучше, предварительно залив пароизоляционную пленку снизу на балки перекрытия и подшив их доской или фанерой.
5. После укладки утеплителя необходимо поверх него залить пароизоляционную пленку, она защитит утеплитель от влаги изнутри.
6. В зависимости от потребности и дальнейших отделочных работ, поверх пленки на стены набивается облицовочный материал — доска или рейки, но чаще всего — листы OSB, поверх которых в дальнейшем будут отделаны.

Как вы уже видели, текста много. Но, думаю, здесь подробно описаны все этапы строительства. каркасный дом своими руками , несмотря на то, что некоторые моменты вынесены в отдельные темы, но это исключительно для вашего удобства.

Надеюсь, что, следуя этой пошаговой инструкции, вы без особого труда и с минимальными затратами сможете обзавестись теплым, уютным и надежным домом.

Каркасное домостроение уже несколько лет является лидером отечественного рынка. Постройка, построенная по канадской технологии, будет не только экономичной, но и надежной, главное — соблюдать все этапы строительства каркасного дома.

Почему каркасное строительство набирает популярность

По такому критерию, как стоимость-качество, технология строительства каркасных домов, которая показана на фото и видео, имеет несомненное преимущество и поэтому набирает обороты в нашей стране. . К преимуществам каркасного строительства можно отнести следующие:

• Низкая стоимость дома.
• Небольшое трудоемкое строительство, команда из 3 человек может построить дом от фундамента до отделки за 2 месяца.
• Хорошая производительность, позволяющая сэкономить деньги на обслуживании здания.
• Каркасная технология дает возможность монтировать коммуникации внутри стен, что является особенностью домов этого типа.
• Для строительства дома не требуется прочного фундамента.
• Работы можно проводить при любом температурном режиме.
• В процессе строительства вам не придется использовать тяжелую технику, так как все элементы дома относительно легкие и могут перемещаться и монтироваться тремя людьми.
• Каркасный дом отличается высокой сейсмостойкостью.
• Длительный срок службы — средний срок службы около 80 лет.

Рассмотрев все преимущества каркасных домов, мы узнаем, как осуществляется поэтапное строительство каркасного дома и какие существуют типы фундаментов, чтобы выбрать наиболее оптимальный для своего дома.

Виды фундамента

Технология строительства такого дома довольно проста, но несколько отличается от других разновидностей.Если у вас уже есть готовый проект и согласованный с соответствующими органами, то самое время приступить к первому этапу строительства.

Фундамент под дом, построенный по каркасной технологии, может быть свайным, столбчатым, плиточным или ленточным, каждый из которых имеет свои особенности. Желательно перед тем, как остановиться на фундаменте любого типа, просмотреть фото и видео его возведения, чтобы разобраться в самом процессе.

Колонный фундамент

Этот вид фундамента наиболее привлекателен по стоимости и вполне подходит для каркасного дома.Фундамент состоит из колонн из готовых блоков, на которых собственно и будет размещаться будущее жилье.

Предварительно под будущими столбами нужно сделать углубления по чертежу, выровнять землю и устроить песчаную подушку. Песок необходимо разровнять, залить водой и утрамбовать. После этого установите на цементный раствор сами блоки, а сверху уложите слой рубероида.

Свайный фундамент

Этот тип фундамента считается универсальным; подходит для любого типа почвы.Он представляет собой вкрученную в землю металлическую опору, внешне напоминающую огромный винт с резьбой и заостренным концом. Видео и фото такого фундамента прилагаются.

Как для свайного, так и для столбчатого фундамента впоследствии потребуется съемное устройство. Подборщик устраивают между столбами или сваями, чтобы защитить подземное пространство от холода и воды. Его можно сделать из досок или путем кирпичной кладки.

Монолитный ленточный фундамент

Единственный недостаток ленточного фундамента — он неоправданно дорог для такого типа строительства, так как строить такое усиленное основание для каркасного дома нет необходимости, хотя, судя по фото, этот способ тоже в спросе.

Кирпичный фундамент

Традиционный тип фундамента, представляющий собой обычную кирпичную кладку в том или ином варианте. Это достаточно дорогой фундамент, и надежность его немного преувеличена. Такой фундамент выполняется редко, особенно для каркасного строительства, поскольку считается устаревшей разновидностью. Фото или видео о том, как его установить, также можно посмотреть на сайте.

Перила и перекрытия

Поэтапное строительство каркасного дома подразумевает обвязку.На фундамент укладывается слой гидроизоляционного материала, а затем монтируется ряд балок, которые располагаются по всему периметру, и, кроме того, там, где планируется возведение несущих внутренних стен. Обязательное условие — перед укладкой брус нужно тщательно обработать антисептиком. Штанги нижней обвязки можно закрепить двумя способами:

• анкерными болтами.
• на металлических вертикальных шпильках, которые закладываются в процессе заливки бетона.

После завершения обвязки переходите к монтажу балок перекрытия и установке вертикальных стоек каркаса. В качестве балок можно использовать брус сечением 10х10 см или доску толщиной 5-6 см и шириной 15 см.

Балки укладывают с шагом 60–70 см. После этого из необрезной доски укладывается черновой пол. Если вы хотите сделать теплый пол, то по черновому перекрытию укладывают бревна и после укладки гидроизоляционного материала между ними делают изоляционный слой из минеральной ваты, пенополистирола или керамзитового гравия.Утеплитель покрывается пароизоляционной пленкой, а финишное покрытие укладывается из рифленой полосы пола, ламината, паркета или керамической плитки. Также вы можете посмотреть технологию этих процессов на видео.

Сборка стен

Нижняя обвязка, сделанная из дерева, должна иметь пазы через каждые 50 см. Обязательно проследить, чтобы размеры паза соответствовали размерам поперечного сечения вертикального элемента каркаса. … После установки всех вертикальных стоек нужно будет приступить к монтажу верхней обвязки, которая также выполняется из бруса небольшого сечения или толстой доски.

Все вертикальные стойки каркаса временно отстегиваются двумя боковыми распорками, которые крепятся саморезами к нижней обвязке и к вертикальной стойке. Для стрелы используйте любые доски или бруски. Можно даже взять длинные шесты, с помощью которых можно закрепить сразу несколько стоек.

Вертикальные элементы каркаса устанавливаются не только для наружных стен, но и для внутренних стен, одновременно обозначающих будущие дверные и оконные проемы.

После того, как обнажены все вертикальные элементы, выполняется верхняя обвязка. Для этого в балках или досках вырезаются пазы для каждой стойки. Поэтому при разметке и нарезке канавок необходимо соблюдать максимальную точность. Балки верхней обвязки крепятся к вертикальным стойкам металлическими уголками или обычными гвоздями. Чтобы сделать каркас более жестким, вместо временных устанавливают постоянные подкосы и подкосы.

Стены могут быть из готовых заводских панелей с утеплителем внутри, а могут быть изготовлены самостоятельно.В этом случае на каркас пришиваются доски, паро- и гидроизоляция, слой утеплителя, снова укладывается слой гидро- и пароизоляции, и все это снова зашивается досками. Получается, что элементы каркаса остаются внутри стен. Это довольно простой способ, но чаще всего используются уже готовые сэндвич-панели.

Монтаж балок перекрытия

Монтаж балок перекрытия осуществляется при помощи бруса с размером сечения 15 × 15 см.Их закрепляют над вертикальными стойками, чтобы вся нагрузка передавалась на стойки, а не на балку между ними. Крепление осуществляется стальными перфорированными скобами и уголками, методом пробивки пазов и гвоздей.

При строительстве каркасных домов следует делать сразу все проемы, то есть дверные и оконные рамы нужно делать так, чтобы после окончания работ можно было вставить двери и окна. Если вы решили сделать это самостоятельно, то посмотрите фото или видео, чтобы не нарушать технологию.

Кровля и облицовка каркаса

Строительство каркасного дома завершается устройством кровли. Конструкция крыши состоит из стропильной системы и кровли. Для начала нужно сделать временные лестницы, по которым можно будет безопасно передвигаться. На верхнюю обвязку дома укладывают доски толщиной не менее 5 см, чтобы они выдерживали вес человека. К верхнему обвязочному элементу временно прибивают доски.

Вначале монтируются стропила, для которых концы балок соединяются под углом, определяющим выбранный уклон кровли.Стропильные ноги устанавливаются с шагом 60–70 см. Временные ножки изготавливаются с помощью укосин. После того, как все стропила будут установлены, поверх них с двух сторон прибивают коньковые доски.

Следующим этапом является обрешетка кровли, установка теплоизоляции, а также настил кровельного материала, который подбирается исходя из собственных финансовых возможностей. В зависимости от типа рубероида обрешетка делается разреженной или сплошной.

Снаружи каркасный дом можно дополнительно утеплить или просто отделать декоративным материалом — виниловым или металлическим сайдингом, оштукатурить, облицевать керамической плиткой или вагонкой.Но в любом случае под отделку должна поместиться паро- и ветрозащитная мембрана.

Строительство домов по каркасной технологии — процесс не только быстрый, но и прибыльный, особенно при соблюдении всех строительных норм и правил, с привлечением профессионалов, которые руководствуются не только фотографиями, но и собственными знаниями. .

Технологический прогресс в строительстве идет огромными скачками. Поэтому на данный момент существует огромное количество разнообразных технологий и инструкций по возведению домов, включая несколько технологий строительства каркасных домов и пошаговые инструкции к ним.Если вы решили построить дом по своему вкусу своими руками, то наверняка уже стояли перед выбором, какую технологию использовать.

Если вы остановились на выборе строительства каркасных домов, то вам стоит обратить внимание на инструкции по финской и канадской технологии строительства домов. Но прежде чем приступить к строительству дома своими руками по той же канадской или финской технологии, необходимо ознакомиться с положительными и отрицательными сторонами каркасных домов собственного строительства.Итак, начнем с этого.

Среди преимуществ каркасных домов самостоятельной постройки стоит отметить: Скорость возведения — постройка этого типа дома относится к быстровозводимым домам. Внимательный и сообразительный человек сможет завершить строительство домика своими руками всего за 3 месяца. Доступность технологии — для строительства каркасного дома поэтапно не понадобятся специальные инструменты, оборудование или излишне сложные инструкции.

Строительные материалы — строительство каркасных домов поэтапно, осуществляется из обыкновенной деловой древесины или из других материалов, имеющихся на рынке. Вездесущность — вес готовых каркасных домов очень редко превышает цифру в 20 тонн. Это означает, что вы можете построить его самостоятельно практически на любой почве. Поскольку вес каркасных домов очень небольшой, нет необходимости значительно углублять фундамент в землю. Теплопроводность — обогрев дома не требует значительных затрат, а при правильном утеплении температуру в доме можно поддерживать до 7 часов.

Несмотря на значительное количество преимуществ, строительство каркасных домов своими руками имеет ряд недостатков: Малоэтажность — человек, строящий каркасный дом своими руками впервые, будет только одноэтажный дом. в состоянии сделать это, максимум жилой мансардой. Строительство 2-3-х этажных домов требует опыта и выгодных условий. Каркасные дома практически не подходят для строительства многоквартирных домов.

Недостаточно развитая нормативно-правовая база — получить разрешение на строительство индивидуального каркасного дома не так-то просто, однако можно взять разрешение на уже хорошо запущенный проект, и оформить его как небольшую самовольную постройку как дачную. дома.Высокая опасность в случае пожара — (не путайте это понятие с пожарной опасностью) — если пожар действительно начнется, то материалы дома, в частности облицовка, будут выделять огромное количество тепла и токсичных газов. Срок эксплуатации каркасных домов в среднем рассчитан только на одно поколение жителей. В случае стихийных бедствий обрушение дома будет быстрым и катастрофическим.

Фонд

В принципе каркасный дом, построенный по задумке, своими руками выдерживает практически любой тип фундамента, однако в большинстве случаев мы ориентируемся на цену и удобство монтажа, а также тип грунта, на котором строительство будет вестись.Плюс желательно, чтобы на этом месте можно было построить более прочный дом, сделать пристройки или надстройки, что требует так называемой привязки фундамента к дому.

При выборе типа фундамента следует руководствоваться следующими факторами:

1. Если вы собираетесь построить дом на мягком грунте, лучше всего использовать неглубокий плиточный фундамент. Для вашей будущей перестройки или достройки наиболее подходящей будет утепленная шведская плита.Этот вид фундамента был разработан специально для строительства каркасных домов, хотя он также отлично справляется с одноэтажными домами из кирпича. Для небольшого легкого загородного дома вполне подойдет металлический растворный фундамент, на винтовых сваях.
2. Если грунт на месте вашего строительства нормально переносит нагрузку, но достаточно пучинный, то стоит использовать свайно-ленточный фундамент с неглубокими железобетонными ростверками.
3. В случае грунта средней пучинистости — лучше всего использовать столбчатый фундамент нормальной глубины, кирпичное основание и цокольные перемычки.
4. В местах с небольшим пучением почвы можно использовать ленточный неглубокий фундамент или столбчатый, как при средней пучине почвы.

Стены

Пошаговая инструкция по монтажу стен каркасного дома состоит из нескольких этапов. Сначала устанавливаются угловые вертикальные стойки. Для стоек следует использовать те же доски, что использовались при нижнем вязании. Далее на заранее подготовленные штифты устанавливается планка; с помощью отвеса его необходимо выровнять по внешним краям и вертикали.

Таким же образом устанавливаются все вертикальные стойки с рекомендуемым шагом 60 см. После завершения нижней обвязки настала очередь верхней. Монтаж верхней и нижней обвязки следует производить по одинаковой технологии и из одного материала. При установке брусьев на вертикальную стойку следует использовать по 2 гвоздя с каждого конца, при этом следует внимательно следить за всеми диагоналями, чтобы вовремя исправить возможные перекосы каркаса.

После завершения процесса обвязки верхней и нижней все следует еще раз проверить, а стойки закрепить с помощью специальных укосин и уголков.

Крыша

Пошаговая инструкция по монтажу кровли состоит из нескольких этапов. Сначала начинается сборка стропил на земле. Для удобства сборки можно использовать фигурные скобки. Монтаж стропил начинается с одного из краев дома, а последующие крепятся досками.Устанавливая стропила, следите за тем, чтобы пропилы находились чуть выше краев верхней обвязки.

Следующий этап кровельного оборудования — укладка рубероида или другого синтетического гидроизоляционного материала, поверх которого уже закреплен рубероид. Завершение кровельных работ следует завершить установкой конька; желательно подложить под нее ветрозащитную полосу и элементы водоотведения.

Наружная отделка

Особенностью внешней отделки каркасных домов является то, что внешняя отделка также способствует формированию пространственной жесткости всего дома.В большинстве случаев в качестве внешней обшивки используются плиты OSB, которые крепятся непосредственно к стойкам саморезами. В этом случае использовать гвозди нежелательно, так как это может привести к разрушению материала. OSB — доски должны полностью закрывать планку вашей нижней вязки.

Если плита ударилась о будущий оконный проем, то не стоит торопиться и вырезать отверстие сразу, лучше это сделать после монтажа, чтобы избежать возможных нестыковок. После завершения крепления плит OSB необходимо закрепить ветрозащитную мембрану, после чего для крепления обрешетки под облицовочный материал с последней задачей отлично справится рейка толщиной около 5 мм.На самой обшивке можно сделать крепеж для сайдинга, вагонки или других облицовочных материалов.

Внутренняя отделка

Внутренняя отделка каркасных домов, если они выполнены по уму, упрощается тем, что поверхность, которую нужно обрабатывать, обычно идеально ровная. То есть осталось только заделать стыки малярной сеткой. Всего же внутренние отделочные работы в каркасных домах напрямую зависят от пожеланий хозяина, а потому имеют множество вариантов.Самый простой способ — покрасить стены, в этом случае остается определиться с выбором цвета и приступить к работе.

Довольно распространенный вариант — отделка обоями. К счастью, их выбор на современном рынке огромен, поэтому проблем с ними возникнуть не должно. Еще один очень распространенный вариант — использование гипсокартона, который отличается быстротой и удобством монтажа, ценой и различными дизайнерскими решениями. Отделка интерьера декоративным камнем считается более сложной и роскошной. Вид на помещения, оформленные таким способом, порадует даже самых привередливых покупателей.

В современном мире существует огромное количество технологий поэтапного строительства каркасных домов своими руками, но наиболее распространены финские и канадские технологии.

Финская технология строительства каркасных домов

При использовании финской технологии используется классическая древесная технология. В нем используются деревянные балки различного сечения, с помощью которых формируется каркас стен, крыши и потолка. После всего этого дом, построенный по финской технологии, просто снаружи зашивается фанерой или плитами OSB.В целом процесс строительства каркасного дома по финской технологии ничем не отличается от процесса, описанного выше.

Канадская технология строительства каркасных домов

Быстро воспроизводимый метод строительства, который также известен как канадская технология строительства каркасных домов, или просто строительство с использованием СИП-панелей, на самом деле каркасные дома по канадской технологии имеют посредственное отношение к возведению каркасных домов.Это больше похоже на каркасно-панельную технологию.

Это связано с тем, что для возведения каркаса вашего будущего дома используются не отдельные стойки и балки, а уже полностью подготовленные панели, представляющие собой что-то вроде пирога, состоящего из нескольких панелей OSB, между которыми находится обогреватель. Эти самые СИП-панели невозможно изготовить самостоятельно в домашних условиях, они изготавливаются только на заводе.

Проблема жилья в России всегда стояла остро. Возводились многоэтажные города, все выше и выше тянулись к небу здания.Однако люди все чаще стали мечтать о приближении к природе, чистом воздухе. Правда, и то, и другое стоило дорого, и на их строительство уходило много времени. Мы не могли остаться в стороне от этой темы, а значит, сегодня мы поговорим о том, как построить каркасный дом своими руками. Пошаговая инструкция, которую мы приведем в статье, подробно объяснит начинающему мастеру технологию и алгоритм построения недорогого,.

Каркасный дом своими руками: пошаговая инструкция, преимущества и недостатки самостоятельного строительства

Что такое каркасный дом? Это поистине находка для.Ведь даже без опыта строительных работ (при ответственном подходе) построить такое сооружение своими руками можно за 3-4 месяца. По ходу статьи мы подробно рассмотрим технологию работы, но сначала разберемся, какие достоинства и недостатки есть у таких конструкций. Для удобства уважаемого читателя мы изложим плюсы и минусы каркасного дома в виде таблицы.

Сан	недостатки
Быстрый монтаж.Если нанять профессиональных строителей, то «подъем» от конька крыши составит 2–3 месяца, что в 3–4 раза быстрее, чем при выполнении такого же объема работ с кирпичным домом. Самостоятельно возвести этот дом можно будет за 3-4 месяца.	Основная проблема таких домов — пожароопасность, но эту проблему можно решить, используя разные, которых сегодня на полках довольно много.
Экономия времени и денег на фундаменте. Каркасная конструкция не требует капитальной опоры из-за небольшого веса.Свайно-винтового фундамента вполне достаточно.	Гниющая древесина. Это происходит при неправильном хранении стройматериалов или их. Хорошую древесину можно обработать спец. композиции, которые также есть на полках магазинов.
Время усадки не требуется. дом после строительства должен простоять около года, прежде чем его можно будет закончить. Здесь это время не требуется.
Нет необходимости нанимать техника. Материалы, использованные при строительстве, достаточно легкие, все работы выполняются вручную.
Устойчивость — каркасные постройки не боятся грунтовых осадков и даже толчков.	Необходимость замены не реже одного раза в 30 лет. Но это тоже нельзя назвать катастрофой. При правильном подходе работа займет не больше недели.
Такой дом лучше кирпичного, сохраняет тепло, коммуникации легко скрываются под облицовкой, что делает их замену или ремонт достаточно простой.	Грызуны.Это действительно проблема, которую придется преодолеть, особенно если в качестве утеплителя выбран пенопласт, в котором любят проделывать отверстия. Проблема решается применением такого утеплителя, как эковата. Причем, если дом двухэтажный, достаточно утеплить эковатой только первый этаж.
Легкость перепланировки — внутренние стены можно свободно перемещать по желанию собственника. Внешний вид, форма дома может быть абсолютно любой — все зависит от фантазии будущего хозяина.
Если материалы хорошего качества и за домом правильно ухаживают в течение всего срока его службы, он может прослужить до 100 лет.	Плесень и грибок. Такая неприятность может возникнуть при неправильном или недостаточном монтаже.

Глядя на плюсы и минусы, можно с уверенностью сказать, что все недостатки при правильном подходе легко устранимы, а значит, собрав каркасный дом и правильно за ним ухаживая, можно быть уверенным в его надежность.

Подготовка и разметка площадки под строительство каркасного дома своими руками

Подготовка и разметка площадки — одно из важнейших действий при строительстве, поэтому подходить к этому нужно со всей ответственностью. Первым делом нужно очистить площадку от разного мусора, удалить коряги, пни, снести старые конструкции, которые не нужны или мешают строительной площадке. Далее мы обеспечиваем бесплатную поставку стройматериалов. Также стоит учесть место поворота оборудования, если у него нет возможности двигаться задним ходом.Места будущего хранения стройматериалов лучше оборудовать навесом.

При необходимости участок необходимо выровнять. Твердый не помешает, что обеспечит сохранность материалов и предотвратит их кражу. Часто перед началом строительных работ хозяева либо устанавливают прицеп, в котором сами живут во время строительства.

Разметка начинается с того, что по схеме контур будущего дома и внутренние стены, размеченные колышками с веревками, переносятся на местность.Углы необходимо тщательно измерять. Если угол отклоняется даже на несколько градусов от предписанных 90 °, нагрузки не будут распределяться правильно. Это приведет к искривлению стен и хрупкости конструкции.

Важная информация! По нормам строительство дома должно вестись на расстоянии не менее 3 м от края участка. Также на некоторых участках есть нормы удаленности от дороги — не менее 5 м. Перед началом строительства следует уточнить все необходимые моменты с администрацией района.

Помните, что чем тщательнее будут выполнены подготовка и разметка, тем легче будет выполнить работу. Кстати, от этого напрямую зависит качество финальной версии. Что касается проекта, то для каркасных домов его разрешается выполнять своими руками, в виде эскиза. Его можно передать администрации после того, как каркасный дом будет завершен «под ключ», перед сдачей его в эксплуатацию. Однако для себя у вас должен быть примерный с обозначенными на нем сообщениями.

Фундамент для строительства каркасного дома: требования к основанию

В качестве основы для устройства каркасного дома можно выбрать любой тип простейших типов фундамента — это то, для чего хорош каркас . В таком строительстве чаще всего используются три основных типа:

1. Свайно-винтовой фундамент.
2. Ленточная основа.
3. Плита или монолитно-плита.

У каждого из типов есть как плюсы, так и минусы.Разберем их более подробно.

Строим каркасный дом на свайно-винтовой основе

Это самый простой вариант фундамента. Это можно сделать двумя способами. Первый — сваи из асбестовых труб — требует больше времени. Для его реализации бурят скважины, в которые опускают асбестовые трубы. Далее труба заливается бетоном.

Второй вариант — использовать готовые металлические винтовые сваи, для которых не требуются колодцы. Они вкручиваются в землю, для чего на конце делается своеобразное сверло.Такая работа выполняется с помощью техники или вручную. Вот небольшая пошаговая инструкция по изготовлению аналогичного фундамента своими руками для каркасного дома 6х6.

Иллюстрация	Описание действия
	Вот так выглядят винтовые сваи … Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места бурения. Их длина будет зависеть от грунта, но для каркасных домов она не велика.Иногда для таких расчетов приходится обращаться к специалистам.
	Начинаем закапывать винтовые сваи строго вертикально. Для этого один человек следит за положением на монтажном уровне, а два других вращают сваю по часовой стрелке. Те же действия можно проделать с помощью специального станка. Важно, чтобы верхние срезы свай находились на одном уровне. Это можно проверить с помощью лазерного уровня.
	Когда все сваи заглублены, под верхними площадками делается связка из стальных труб.Это делается для придания будущей конструкции прочности, устойчивости. Если вы никогда не занимались сварочными работами, лучше обратиться за помощью к профессионалу.
	На последнем этапе к верхним площадкам свай приваривается каркас из стальных швеллеров. Он станет опорой будущего чернового пола. Здесь очень важны прочность сварного шва и качество шва. После окончания работ весь каркас, особенно зона сварки, покрывается антикоррозийной краской.

Мы решили описать этот тип фундамента более подробно, чем другие, так как он требует меньше времени, монтируется быстрее других и пользуется наибольшей популярностью.

Устройство ленточного фундамента под каркасную конструкцию

Теперь рассмотрим технологию устройства нижнего этажа. В связи с тем, что каркасные дома на свайно-винтовой основе являются наиболее распространенными, именно на их примере мы разберем этапы строительства.

Статья по теме:

Лента столбчатая, плита; как выбрать тип устройства фундамента, как его укрепить и утеплить, на что нужно обращать внимание при кладке — читайте в публикации.

Поэтапная технология строительства каркасного дома: нижний этаж

Нижний этаж состоит из перил и чернового этажа, который может быть бетонным или деревянным. Если выбран второй вариант, то между землей и полом остается воздушное пространство.Специалисты советуют выбирать именно его.

Обвязка фундамента: как делается, материалы изготовления

Обвязка фундаментного каркаса своими руками при возведении каркаса производится из бруса 150 × 150 мм, который можно соединять по углам в двумя способами — «в полдереве» или «в лапе». Отличие стыков в том, что при соединении «пополам» продольный разрез делается ровным, а вариант «в лапу» подразумевает разрез со скосом. Это видно на рисунке ниже.

Соединения крепятся между собой с помощью кронштейна или пластины. Для крепления к каркасу из швеллера используются металлические, которые немного заглублены. Прикрепив обвязку к фундаменту, брус пропитывается раствором антисептика. После высыхания желательно обработать противопожарным составом.

Обустройство черного пола: нюансы работы

На обвязку укладывается брус, снизу которого прибиваются доски, как показано на фото ниже.Именно для крепежа мы оставили место внизу пустым.

Пароизоляция и вписываются в образованные ниши. Это может быть минеральная или эковата, пенополистирол, пенополипропилен. В связи с тем, что большую опасность для деревянных домов представляют грызуны, эковата здесь лучший вариант. В нем есть бура, которая обладает не только антисептическими свойствами, но и отпугивает грызунов — такой дом явно не для них. После укладки утеплителя к уложенному брусу прибивают доски (лаги).По этому этажу уже можно ходить.

Как построить стены каркасного дома своими руками: пошаговая инструкция

На словах объяснить технологию возведения стен каркасного дома довольно сложно, поэтому предлагаем вам пошаговую инструкцию. пошаговая инструкция с фотоиллюстрациями.

Иллюстрация	Описание действия
	Для начала готовим стойки для будущих стен из досок размером 50 × 150 мм или 50 × 200 мм.Их количество определяется индивидуально, однако стойки устанавливать слишком редко. Оптимальное расстояние между ними будет 60-80 см.
	Укладываем верхнюю и нижнюю обвязку стен прямо на пол, предварительно отметив на них точки стыка со стойками, которые расположены между ними. Важно сразу отметить, где будут располагаться окна. Таким образом, на полу получается стена, которую еще не скрепили.
	Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей.Обязательно проверьте диагонали — они должны сходиться. В противном случае стена будет кривой.
	Выпиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочности стенам. Удлинитель стрелы обычно устанавливается под углом 45 ° по отношению к ремням.
	Примерно так должны выглядеть стены, которые уже готовы к установке. Обратите внимание на стрелки — они показывают, как были сделаны окна на будущих стенах каркасного дома.Такие стеновые рамы длиной 6 м легко поднимут 3 человека.
	Поднимая готовые конструкции по очереди, скрепляем их временными укосинами, что предотвратит разваливание каркаса на основные крепежи. Следует понимать, что доски должны быть сухими, иначе их будет сложно поднять, и впоследствии каркас начнет гнить.
	Последний этап — нижнюю обшивку стены крепим гвоздями к обшивке фундамента, предварительно выровняв их.Также скрепляем каркасы стен между собой. После этого можете быть уверены, что весь каркас не развалится.

Внутренние стены собираются по такому же принципу. На полу делается разметка и повторяются те же действия, которые выполнялись при сборке каркаса наружных стен. Собранные рамы поднимаются и прикрепляются к фундаментной рейке и боковым стенкам.

Полезная информация! Сборка каркаса стен на полу будущего дома осуществляется не только потому, что это удобно.Такой способ позволяет не ошибиться с длиной будущей стены.

Утеплитель стен: как производится, материалы, технология

После сборки каркас снаружи обшивается фольгой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг — все зависит от пожелания хозяина. Дальнейшая работа ведется изнутри. Забиваем оставшиеся между стойками полости, что отлично подходит для минеральной ваты, имеющей невысокую стоимость.Делать это нужно, чтобы не осталось пустот. Для дополнительного утепления можно залить больше рядов поперечных планок, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной пленкой, поверх которой набивается OSB. Теперь можно закрыть стену. Как стена должна выглядеть в разрезе, можно увидеть на картинке ниже.

Этапы строительства крыши каркасного дома с фото примерами

Кровля каркасного дома выполняется в два этапа — это монтаж стропильной системы и устройство кровельного покрытия.

Пошаговая инструкция по устройству стропильной системы каркасного дома

Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, прочитав которые вы наверняка разберетесь, как правильно построить крыша каркасного дома.

Иллюстрация	Описание действия
	В первую очередь устанавливаем и скрепляем доски 50х200 по периметру и центру, разделив потолок на 2 равные части.Это добавит дополнительных сил. Кроме того, перемычки будут короче, что упростит строительство.
	После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были надежно зафиксированы. гвозди. Кстати, ни о каких саморезах при такой работе не может быть и речи — все крепежи производятся только на гвоздях.
	Устанавливаем центральные опоры под конек (красные стрелки) и внешние стропила с прорезями (желтые стрелки).Доски войдут в пазы. Верхний проем между стропилами предназначен для конька (верхнего края крыши).
	Теперь прикрепим две промежуточные коньковые опоры над двойной внутренней стенкой. Они не обязательно будут точно по центру. Все зависит от того, где находится внутренняя стена в доме. Именно на нее упираются стойки. После этого монтируется сам конек. Нет смысла это показывать. Как крепится конек, догадаться несложно.
	По заранее изготовленному и подогнанному шаблону остальные стропила размечаются и подготавливаются внизу, углы подрезаются под упоры (показаны стрелкой), после чего стропила подкачиваются .
	Вот они уже исправлены без какого-либо шаблона. Не заблудиться помогают заранее приготовленные «шортики» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу в виде уголка пазы ложатся ровно на доски и упираются, создавая дополнительную прочность (желтые стрелки).
	Но для чего нам понадобились пропилы крайних стропил. Впоследствии он будет небольшого размера, что предотвратит стекание дождевой воды по стенам.

На этом строительство стропильной системы завершено, можно переходить к устройству кровли.

Кровля: порядок монтажа

Сначала к низу откосов крепится монтажная пластина, после чего крышу закрывают плотной мембраной для.Такой материал намного удобнее бикроста или толя, который со временем трескается. Ширина такого материала составляет 1 м, что довольно удобно. Начинаем закрывать крышу снизу, шаг за шагом продвигаясь вверх. Поверх мембраны набиваем встречную решетку, на которую она будет крепиться напрямую.

Важная информация! Специалисты советуют изготовить обрешетку самостоятельно — только тогда вы можете быть уверены, что она будет такого же размера (в отличие от покупной).Это очень важно для конечного результата, потому что станет основой финишного покрытия кровли.

Мембрана фиксируется планками таким образом, чтобы планка не доходила до края полосы. Это делается для того, чтобы следующая полоса перекрывала предыдущую.

Закрепив таким образом одну полосу, по всей длине набиваем обрешетку на бруски по откосу с шагом 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия).Чаще всего это 35 см. Теперь по обрешетке можно забраться повыше и перейти к следующей полосе мембраны. Это закрывает всю крышу. Это должно выглядеть примерно так, как на фото ниже.

Полностью собрав обрешетку, можно переходить к закреплению финишного покрытия. Работа эта простая, поэтому подробно останавливаться на ней не будем. Скажем так, монтаж нужно проводить от нижних листов к верхним внахлест — это предотвратит попадание дождевой и талой воды под покрытие.Как делается подобный монтаж кровли каркасного дома своими руками, можно увидеть на видео.

Окна и двери для каркасных домов: типы, плюсы и минусы

Для каркасных домов используются 2 типа окон и дверей — деревянные или. Конечно, есть еще один материал, из которого изготавливаются такие изделия — алюминий. Однако у него слишком высокая теплопроводность, поэтому применяется крайне редко.

Важно! Окна и двери в каркасных домах устанавливают сразу после возведения кровли, когда внутренняя отделка еще не началась.

Вокруг вопроса, какое из окон лучше установить, много споров. Одни говорят, что древесина более экологична, другие — что ПВХ более долговечен. И таких «камней преткновения» немало. Конечно, каждый должен решить сам, однако, по мнению редакции сайта, лучше остановиться на версии PVC, и сейчас мы объясним, почему. В нашем случае рассматривается самостоятельное строительство каркасного дома, а деревянные окна и двери установить довольно сложно, по сравнению с пластиковыми.К тому же ПВХ невосприимчив к вредителям, что в случае с деревянным домиком очень кстати.

Завершающий этап строительства — внутренняя отделка

Что касается, то здесь нет никаких особенностей. Все работы выполняются в том же порядке, что и в любом или. Материалы, дизайн интерьера — все это ограничивается только фантазией и финансовыми возможностями хозяина. На страницах сайта есть разделы, в которых Уважаемый Читатель может найти всю необходимую информацию по данному вопросу.

Особенности разводки инженерных коммуникаций при строительстве каркасных домов

Каркасные дома удобны тем, что все коммуникации, будь то электропроводка или канализация, легко скрываются под облицовкой стен, перегородок В заключение

Комфортно, тепло Жилье, которое вполне реально построить своими силами, даже не имея опыта строительства, представляют собой каркасные дома. Отзывы владельцев таких построек подтверждают это. Главное, подойти к такой работе со всей ответственностью.При правильном отношении к работе и последующем уходе за домом такой дом очень долго будет согревать вас и ваших близких теплом и уютом и, возможно, даже ваши внуки успеют пожить в нем.

Земляные работы и фундамент — Постройте

Ленточный фундамент

Обычно для более широких ленточных фундаментов используется меньше бетона, чем для засыпки траншей, потому что базовый слой бетона тоньше. Ленточный фундамент обычно имеет толщину 300 мм.

Точная толщина будет определяться условиями почвы, конструкцией здания и количеством рядов кладки в стенах вплоть до гидроизоляционного слоя.

Если у вас наклонный участок, вам, возможно, придется ступить на фундамент, чтобы он оставался ровным. При бетонировании ступени должны перекрывать как минимум ширину траншеи, а это означает, что они должны быть перекрыты опалубкой. Используйте фанеру и стопорные колышки.

Ленточный фундамент часто необходим на более мягких почвах, таких как песок, поскольку они распределяют нагрузку здания на большую площадь.

Строительный контроль и гарантийный осмотр дома

Вы должны уведомить своего инспектора здания на определенных этапах и дождаться его проверки. Вы можете поручить уведомление своему подрядчику, но убедитесь, что работы были проверены и одобрены, прежде чем переходить к этому этапу и продолжать.

Большинство органов надзора за зданиями с удовольствием заказывают проверки по телефону, электронной почте или факсу, если они получают уведомление за день.То же самое и с инспектором по страховой гарантии, которому на некоторых этапах также потребуется осмотр.

График инспектирования строительного контроля земляных работ

• Начало работы Письменное уведомление за два дня
• Раскопки фундамента Уведомить за день по телефону, электронной почте или факсу
• Подготовка к выезду на место Уведомление за один день по телефону, электронной почте или факсу
• Дренажи проложены в траншеях Уведомить за день по телефону, электронной почте или факсу
• Проверка дренажа Уведомить за день по телефону, электронной почте или факсу

Глубина фундамента

Фундаменты, сформированные в скальных и каменистых грунтах, часто могут быть мельче, чем фундаменты, вырытые в «усаживаемых» почвах, таких как глина.В последнем случае глубина не менее 1 м является нормальной.

Деревья или кустарники, расположенные поблизости, могут значительно увеличить эту глубину. В таких случаях вам поможет специалист по контролю за зданием.

После того, как траншеи будут вырыты и осмотрены, вам нужно будет забить колышки по бокам, чтобы отметить уровень верхней части бетона. Деревянные колышки безопаснее стальных.

Заливка бетона

Убедитесь, что грузовик готовой смеси может подъехать к месту. Readymix может быть загружен с помощью насоса, если к траншеям трудно добраться или желоб грузовика не может быть выдвинут достаточно далеко.

Насосы необходимо бронировать на ранней стадии. Одна из причин для этого заключается в том, что их может быть не так много в вашем районе — они часто связаны с заказами на строительные работы.

После заливки бетон необходимо вручную выровнять до уровня колышков.

Нижние перекрытия

Земля под бетонной плитой перекрытия должна быть должным образом подготовлена ​​с помощью поверхностной обработки.

Перед тем, как выкопать фундамент, с этого места следовало очистить от верхнего слоя почвы и растительности.Именно с этого пониженного уровня начинается строительство засыпки.

Как построить гараж с нуля: 15 шагов (с изображениями)

Ключевой компонент любимой поговорки полковника Джона «Ганнибала» Смита: «Мне нравится, когда план воплощается в жизнь!» это план. Примите это близко к сердцу, и вы избавите себя от множества хлопот при строительстве гаража. Вам нужно будет спланировать планировку нового гаража на вашем участке, спланировать размер, форму и внешний вид вашего гаража, спланировать необходимые материалы, спланировать субподрядчиков, спланировать разрешения и проверки, спланировать нулевую стоимость (с компенсацией пива ) рабочие, планируйте расписание, планируйте погоду… ну вы поняли. Если планирование — не ваша чашка чая, то, возможно, вам стоит просто выписать чек на ~ 25 тысяч долларов, чтобы его выполнила команда людей, которые отлично справятся со своей работой, а вы ни черта не научитесь.

Итак, шаг 1 прост: поработайте ногами и составьте план. Легче сказать, чем сделать.

Ключевые области для рассмотрения:
1. Какого размера вы хотите, чтобы гараж был?
2. Насколько большим может быть гараж (постановления города!?!)?
3. Где и сколько окон и дверей?
4.Какая крыша?
5. Какие части вы собираетесь передать в субподряд?

План будет зависеть от правил вашего местного муниципалитета. Поскольку я предпринял этот проект по правилам крупного мегаполиса, мой пример будет относиться к более ограниченному концу спектра. Если вы живете в палках, вы, вероятно, сможете построить такой же большой и крутой гараж, как захотите. Не я. 🙁 Итак, с этого момента я буду представлять процесс строительства гаража с точки зрения домовладельца в городе Миннеаполис, который в значительной степени должен быть перенесен в любой город в США А.

Первое, что нужно сделать, это посетить веб-сайт вашего города, чтобы узнать о разрешении и процессе планирования строительства, а также о любых особых ограничениях в вашем районе. Щелкните здесь, чтобы перейти на страницу разрешения Миннеаполиса.

Найдите время, чтобы поговорить со своими соседями, чтобы рассказать им о своих планах по доминированию над ландшафтом с вашим новым гаражом. Если им это не нравится, по крайней мере, они могут привыкнуть к этой идее, пока вы начнете. Если вы живете в районе, контролируемом ассоциацией домовладельцев, возможно, вам также придется поговорить с ними.Они действительно знают, как объединить задницу. В общем, если вам не требуется «отклонение» или исключение из правил города по таким параметрам, как высота гаража, размещение и т. Д., Вы можете строить независимо от возражений соседей.

В Миннеаполисе есть переулки позади домов во многих районах и очень глубокие узкие участки под застройку. В результате у меня не было места для расширения существующего пристроенного гаража на одну машину. Поэтому я решил построить отдельно стоящую машину с двумя вагонами в стороне от переулка на заднем дворе.Ключевыми муниципальными кодексами, представляющими интерес, были требуемые расстояния, которые необходимо поддерживать между новой структурой и линиями собственности, прилегающими зданиями, полосой отвода и другими городскими объектами. Щелкните здесь, чтобы прочитать соответствующий документ (PDF).

Вам нужно будет нарисовать эскиз своего участка и участков ваших соседей, чтобы вы могли получить представление о том, как вещи будут вписываться в ваш двор по отношению к линиям участков и другим зданиям. Возьмите рулетку и друга и прогуляйтесь по двору, чтобы получить точные размеры по эскизу.Вам также необходимо найти металлические колья, отмечающие углы вашего участка. Их часто закапывают на несколько дюймов под землю и устанавливают на расстоянии 1 фута от реальных линий. Если вы не можете найти указатели на углах своего участка, прогуляйтесь и найдите маркеры своего соседа. Их можно использовать в качестве ориентира, если вы знаете размеры своей партии. Я нашел угловой маркер моего соседа двумя дверями вниз, и это было очень удачно. Если вы не можете найти эти маркеры, вам придется заказать официальный опрос ($$$), чтобы найти их и составить эскиз плана участка.Этот эскиз требуется городом для получения разрешения. Вам нужно будет показать этот эскиз и получить одобрение плана до того, как будет выдано разрешение на строительство. Смотрите мои зарисовки ниже. Городу Миннеаполису требуется план строительной площадки с видом сверху с соответствующими размерами, а также серия подробных чертежей и чертежей фасада самого здания. Как вы понимаете, уровень артистизма не обязательно должен быть высоким.

При создании чертежей обязательно используйте чудесную серию трубок, которую мы называем Интернетом, чтобы проверить веб-страницу города на наличие информации о границах собственности и размерах участков, а также использовать свой любимый сайт спутниковых снимков, чтобы получить информацию о размещении зданий в в непосредственной близости.Хотя городу не требуется 3D-модель, я нашел Google SketchUp полезным инструментом для визуализации того, как гараж будет выглядеть по отношению к остальной части дома, деревьям, соседям и т. Д. Загрузите его здесь. Ниже приведен образец снимка моей модели.

Когда у вас будет набор рисунков по своему вкусу, вы можете потратить некоторое время и отправиться в офис Minnesota Development Review по адресу 250 S. 4th St., Room 300, Minneapolis MN. Для новичка это может быть пугающим, но даже при том, что этот бюрократический орган квалифицируется как часть «Машины», люди там готовы помочь вам.Если вы прочитаете и поймете правила, принесете хороший план участка и чертежи, они с радостью проинформируют вас о любых проблемах, дадут вам время исправить их, а затем с улыбкой заберут ваши деньги. Для справки, наш отдельно стоящий гараж площадью 440 квадратных футов стоил 300 долларов за разрешение на строительство. Мне также пришлось отрезать 2 фута ширины, поскольку в городе Миннеаполис разрешено строительство дополнительных зданий площадью не более 676 квадратных футов. Моя существующая приставленная 1 машина засчитывалась в эту сумму, факт, который я упустил. На выходе из офиса проверки обязательно получите парковочный жетон.Получив новое разрешение, я был готов начать закупку материалов, поиск субподрядчиков и другие детали.

Вкратце:

1. Связь с офисом разрешения на строительство и вашими соседями полезна и важна.

2. Найдите время, чтобы узнать правила города.

3. Измерьте участок и нарисуйте план участка на компьютере. Здесь проще экспериментировать, чем переносить фундаменты позже.

4. Утвердите свой план в городе и получите разрешение.

Строительство домашней теплицы — FineGarden

Если вы мечтаете однажды о теплице, но вас пугает стоимость или конструкция, мой опыт может вам помочь. Как и мой отец до меня, я строю теплицы и солнечные комнаты, чтобы зарабатывать себе на жизнь. Я покажу вам шаг за шагом установку типичной теплицы из сборных конструкций. Хорошо сделанный комплект имеет разумную цену (около 50 долларов за квадратный фут, без учета фундамента), надежен и может быть собран любым человеком.Собираете ли вы его сами или нанимаете такого подрядчика, как я, вы всегда будете знать о затратах и ​​передовых методах работы. Здесь я пропустил некоторые детали установки, но комплекты поставляются с подробными руководствами, так что новичок может собрать его, следуя инструкциям.

Есть две основные конструкции теплицы. Один — навес; он выше с одной стороны, чем с другой, и устанавливается как дополнение к дому или другому зданию. Другой — это две равнопролетные примыкания, соединенные на коньке отдельно или прикрепленные одним концом к дому или другому зданию.

Большинство домовладельцев строят пристроенную, а не отдельно стоящую теплицу. Во-первых, общая стена позволяет сэкономить на строительных материалах. Во-вторых, поскольку общая стена обычно является северным концом теплицы, она обеспечивает укрытие от зимних ветров. Пристроенная теплица также отдает солнечное тепло в соседнее здание. Комплект, который я опишу здесь, представляет собой приставную ровную теплицу.

Планировка теплицы и фундамента

Я раскладываю, учитываю и измеряю все детали в комплекте, прежде чем приступить к планированию фундамента.При закладке фундамента обычно требуется корректировка, чтобы компенсировать различия в общей стене и компонентах теплицы.

Фундамент теплицы для устойчивости должен выходить ниже линии замерзания (4 фута в глубину здесь, в Новой Англии). Если фундамент оседает или вздымается во время замерзания, каркас теплицы перекручивается, в результате чего стекло лопается. Большинство плит для террасы заливаются на глубину 4 дюйма без опор и не поддерживают теплицу. Если вы хотите построить на плите, вам следует вырыть траншею ниже линии промерзания, залить бетонной стеной вокруг патио и установить на ней теплицу.

Вы можете построить теплицу на существующем деревянном настиле, поставив стойки на опоры ниже линии промерзания. Столбы и каркас должны быть из дерева, подвергнутого обработке под давлением, а настил — из стойкого к гниению красного дерева, кедра или обработанного под давлением пиломатериала, которые в значительной степени выдерживают влажность теплицы.

Вам необходимо укрепить настил прямо под стенами теплицы с помощью дополнительных балок и стоек, которые опираются на опоры ниже линии промерзания.

Строительство фундамента и теплицы

Если у вас нет подходящего патио или террасы, вам нужно построить фундамент.Самый распространенный метод — залить бетонное основание ниже линии промерзания и положить поверх него невысокую бетонную стену, но вы также можете выложить стену из бетонных блоков, кирпичей или камня. Для работы, которую я опишу, мой клиент заказал большую теплицу, 23 фута 6 дюймов в длину и 15 футов 9 дюймов в ширину

. Две модели Camellia 8 с изогнутыми карнизами от Janco Greenhouses & Glass Structures, которые я прикрепил к их выступам, чтобы сформировать теплицу с ровным пролетом.

Мой клиент также хотел, чтобы бетонная стена высотой 3 фута, облицованная камнем, соответствовала каменной кладке в его доме.Фундамент должен быть 7 футов высотой (4 фута под землей и 3 фута выше), поэтому я нанял подрядчика по строительству фундамента, чтобы построить стены. Производитель предоставил стандартный чертеж фундамента, который я изменил, чтобы учесть облицовку из камня, обогреватель, охладитель и вентиляционные отверстия. Некоторые парники с четным пролетом имеют опору, установленную на опоре для поддержки конька, но этот комплект имел стеклянную перегородку, которая образовывала несущую стену и требовала фундамента. (Перегородка с дверью разделяет теплицу на две комнаты, одну для холодного климата, а другую для растений с теплым климатом.

Я нанимаю экскаватор, чтобы выкопать фундамент, но, к моему удивлению, мой клиент объявил, что у него есть экскаватор с обратной лопатой и он может сделать это сам. Я заложил фундамент кольями и веревкой. Он выкопал 4 фута. глубокая траншея, что делает ее шириной 5 футов, чтобы у подрядчика было место для установки бетонных опалубок. Сначала подрядчик и его команда залили опору шириной 2 фута и глубиной около фута. Затем они толкнули 2 фута. отрезки стального арматурного стержня длиной 5/8 дюйма, наполовину погруженные во влажный цемент, вдоль центральной линии основания.Стержни фиксируют фундаментные стены на опорах. Мы даем основанию высохнуть на воздухе в течение нескольких дней. Затем подрядчик залил стены, и я вставил 1/2 дюйма. и 8-дюйм. анкерные болты (для подоконников теплицы) в мокрый бетон с интервалом 30 дюймов.

Стены фундамента выдерживались в течение недели, а затем мой клиент засыпал внутреннюю часть фундамента землей на глубину 8 дюймов от уровня земли.

Если вам нужна раковина в теплице, перед засыпкой установите дренажную трубу и привяжите ее к основной дренажной системе.Уплотните землю вокруг дренажной трубы, чтобы избежать повреждений и протечек из-за осаждения земли. На этом этапе также следует добавить кабелепроводы, если вы хотите, чтобы проводка проходила под полом. После засыпки землей я добавил 8 дюймов 1/2 дюйма. щебень внутри для образования пола. Рыхлый гравий обеспечивает дренаж и легкий доступ к подземным водопроводным, тепловым и электрическим линиям.

толкает 1 дюйм. толстая изоляция из жесткого пенопласта на металлические стяжки. Утепление перегородки жесткой пеной предотвращает попадание холода и сырости в теплицу из камня и цемента, которые являются плохими изоляторами.Осталось достаточное количество каждой стяжки, чтобы закрепить облицовку камня к бетонной стене.

Мой помощник, Боб Паркер, и я подготовили верхнюю часть фундамента, установив предварительно просверленные и обработанные давлением 2×6 поверх анкерных болтов. Затем я нашел самую высокую точку стены с переходом и прикрепил 2x6s к этому уровню, приставив кедровую черепицу рядом с каждым болтом. Я вставил черепицу тонким концом вперед изнутри стены, слегка наклонив плитку 2×6, что помогает пролить дождь и снег.

Когда фундамент был готов, я приготовился к сборке теплицы.Я поместил алюминиевые пороги поверх обработанных давлением 2×6 и провел измерения. С обоих концов теплицы я проверил расстояние из стороны в сторону, чтобы убедиться, что подоконники параллельны. Чтобы проверить прямоугольность, я измерил расстояние между диагональными углами. Я отрегулировал пороги до тех пор, пока размеры не стали такими же, обозначил их положение на 2×6 и снял их. Затем я заделал внутреннюю и внешнюю части 2×6 там, где они соприкасались с бетоном, и покрыл их, изоляцию и каменную облицовку алюминиевым слоем, сделанным в магазине листового металла.Последним штрихом была капля герметика в том месте, где свет пересекался с верхним рядом скошенного кирпича.

Сборка

Следующим шагом была подготовка стены дома. Независимо от того, образуется ли теплица из дерева или алюминия, ее необходимо изолировать от элементов, где она встречается с домом. Я прикрепил к дому обработанные под давлением 2х4 и гидроизоляцию, чтобы перекрыть неровности в стене и освободить место для открывания и закрывания вентиляционных отверстий конька теплицы.

Если дом облицован обшивкой или черепицей, я снимаю 4-дюйм.- широкая полоса по контуру фронтона теплицы. Это обнажает обшивку дома, которая обеспечивает гладкую поверхность для 2х4. Я вставляю оклад под сайдинг, а затем прибиваю 2х4 через обшивку в каркас дома. Если ваш дом, как и дом моего клиента, выполнен из гладкого кирпича, прикрепите 2х4 к кирпичу анкерными болтами через каждые 2 фута. Перед тем, как закрепить 2х4 на месте, заделайте их спинки сверху и снизу.

Подготовив дом, я был готов к сборке каркаса теплицы.Он крепится вместе болтами и винтами, входящими в комплект, через предварительно просверленные отверстия. Следуя указаниям производителя, мы с помощником легко скрепили каждую сторону за день. Мы собрали теплицу секциями, на нижнем пороге, вертикальных планках остекления (части, удерживающие стекло) и коньке. Панели остекления были расположены на расстоянии 30 3/4 дюйма друг от друга, чтобы можно было разместить стекла шириной 30 дюймов из безопасного стекла с двойной изоляцией. Затем мы с помощником подняли противоположные секции и установили их на подоконник так, чтобы гребни стыковались вместе.Мы зажали структурную двутавровую балку между выступами, скрепили их все вместе и закрепили алюминиевый подоконник через оклад и в 2 × 6 с помощью винтов из нержавеющей стали.

Установив раму на место, мы прикрепили горизонтальную распорку, или прогон, через средние точки всех планок остекления, чтобы обеспечить дополнительную поддержку.

Остекление

Теплица моего клиента теперь имела прочный фундамент и прочный каркас, но все равно требовалось установить стекло в стены и крышу.Остекление может быть пластиковым или стеклянным. Я предпочитаю стекло. Стекло всегда выглядит великолепно, но пластик со временем портится.

Одиночные листы стекла отлично подходят для неотапливаемых теплиц или в более теплом климате, но с учетом затрат на топливо изоляционное стекло — разумный выбор в холодном климате, таком как в Новой Англии. Стекло с двойной изоляцией состоит из двух листов стекла с промежутком между ними, заклеенных по краям герметиком.

Установка стекла проста, если рама квадратная и ровная.Хороший комплект включает в себя ленту для остекления, герметик и алюминиевый колпачок, который создает водонепроницаемое уплотнение вокруг каждого стекла. Лента для глазури представляет собой клейкую шпатлевку, липкую с двух сторон. Вы разворачиваете ленту и прижимаете ее к планкам остекления. Затем аккуратно устанавливаете стекло и прижимаете его к ленте. Установив стекло на место, вы наносите бутиловый герметик по краю стекла и планке остекления. Колпачки удерживают стекло на месте и защищают уплотнение от солнца, дождя и снега.

Я начал остеклять подоконник, завершив один полный горизонтальный ряд с каждой стороны теплицы, затем следующий ряд вверху, продвигаясь к карнизу.Я чередовал движения из стороны в сторону, чтобы вес равномерно распределялся по раме. Стекла перекрывают друг друга, как черепица, чтобы пролить воду. Верхний ряд стекол с каждой стороны гребня образует форточки. Эти форточки имеют отдельную раму, которая непрерывно навешивается на выступ. Вентиляционные отверстия на крыше необходимы во всех теплицах для отвода горячего, застоявшегося воздуха.

Я оставил стеклянный фронтон напоследок, чтобы мы могли легко приходить и уходить, пока застеклим крышу. В конце есть дверь с заводскими косяками и такое же остекление, как и остальная часть теплицы.

Установка утилит

Теплица готова к подаче инженерных коммуникаций. Для теплиц большинство норм требует подключения внешней проводки к автоматическому выключателю замыкания на землю. Эту установку должен выполнять квалифицированный электрик. Для розеток используется бытовой ток 110 В, но для дополнительной безопасности освещение может быть низким.

Пристроенную теплицу можно отапливать домашней печью. Проконсультируйтесь с подрядчиком по сантехническому отоплению, чтобы определить, достаточно ли велика печь.Система отопления моего клиента могла управлять двумя блоками горячего водоснабжения, зонированными отдельно, по одному на каждую комнату. Если ваша печь не соответствует требованиям, или если вы отапливаете отдельно стоящую теплицу, установите печь с принудительным горячим воздухом или бойлер для нагрева горячей воды по периметру. Я предпочитаю водяное тепло, потому что это равномерный нагрев, который не сушит воздух, как принудительный воздух.

Летом необходимо охладить теплицу или обеспечить циркуляцию воздуха. Мой клиент получил испарительный охладитель с вентилятором, который втягивает воздух через постоянно влажный пористый коврик.Испарительный охладитель стоит меньше в использовании, чем кондиционер, и имеет дополнительное преимущество увлажнения воздуха. Однако для этого требуется и электричество, и холодная вода. Более экономичные альтернативы включают двухскатный вытяжной вентилятор, управляемый термостатом, или качающийся вентилятор, который постоянно работает для удаления застойного воздуха.

Скамейки для теплицы — это вопрос выбора. Мой клиент построил скамейки с деревянным каркасом, обработанным давлением, со столешницами из оцинкованной стали.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт
