Каркасные дома своими руками – видео, пошаговая инструкция

Главная » Строительство » Каркасные дома своими руками – видео, пошаговая инструкция

Постройка такого вида отличается надежностью и длительным сроком эксплуатации. Следует отметить, что строительные работы не подразумевают значительных затрат на материалы, большого физического труда. Так что возвести каркасный объект собственными силами вполне реально. Основу составит каркас из древесины, обшитый отделочными материалами. Но даже в таком легком строительстве имеются свои особенности и требования.

Cодержание:

1. Каркасные дома – что это такое?
2. Устройство фундамента
3. Строим пол
4. Строим стены
5. Завершение строительных работ – устройство кровли

Каркасные дома – что это такое?

Чтобы строить данный тип дома, необходимо выбрать место без сырости, обеспеченное надежным дренажом. Проектное решение следует составлять с учетом того, какие у вас планы на пользование – жить круглый год или только в определенный сезон. Если между щитами заложить пространство утеплительным материалом, то в доме будет комфортный микроклимат весь год.

Перед началом работ следует приготовить все необходимое:

• минерализованную вату или пенополистирол, которые будут использованы в качестве утеплителя;
• ондулин, металлочерепицу, шиферные листы для обустройства кровли;
• бетон;
• гидроизоляционный материал;
• антисептические составы по дереву;
• сайдинг либо вагонку для внешних отделочных работ;
• доски для каркасной основы, стропильных систем и фронтонов;
• арматурные пруты, трубы, швеллерное железо, уголок, гвозди и саморезы;
• обрезную доску;
• электрический лобзик и пилу дисковую, клещи, уровень строительный, молоток, шуруповерт, рулетку строительную, пилу, гвоздодер, топор и бетоносмеситель.

Каркасная основа в большинстве случаев устраивается из дерева. Для этого в большинстве случаев применяется дубовый или лиственный материал. Места соединений углового вида монтируют принципом «шип-паз», материалы подгоняют тщательно, зазоров не оставляют. Так как древесный материал подвержен процессу гниения, металлический крепеж не применяется. Лучше всего использовать нагели из древесины.

Итак, каркасные дома своими руками – видео, пошаговая инструкция, особенности строительных работ.

Устройство фундамента

Эти работы выполняются в первую очередь. Лучше всего возводить столбчатый, сборный либо ленточный тип, не сильно заглубленный. Определившись с типом, следует установить размеры, зависящие от определенных условий:

1. типа почвы, глубины промерзания;
2. уровня залегания грунтовых вод;
3. общего веса будущей постройки.

Так же необходимо решить, каким способом будет армироваться фундаментное основание, состав бетонной массы.

Закончив работать с бетоном, следует выждать не менее недели. После снятия опалубки необходимо осмотреть основание на отсутствие дефектных участков, устроить гидроизоляционный слой из рубероидного материала.

Строим пол

Это первый рабочий этап по возведению каркасно-щитового дома. На
фундаментное основание выкладывается первый ряд бруса по всему периметру объекта и в местах, где планируются стены несущего вида. Вся древесина предварительно покрывается антисептическим средством.

Закончив обвязку, выкладываются лаги, выставляются вертикальные стойки каркасной основы, настилается черновой пол. На доски укладывается брусок, создавая квадраты, которые наполняются теплоизоляционными материалами. Все накрывается половой доской, которая хорошо уплотняется скобами и клиньями. Чтобы избежать перекосов, следует пол выводить ровно.

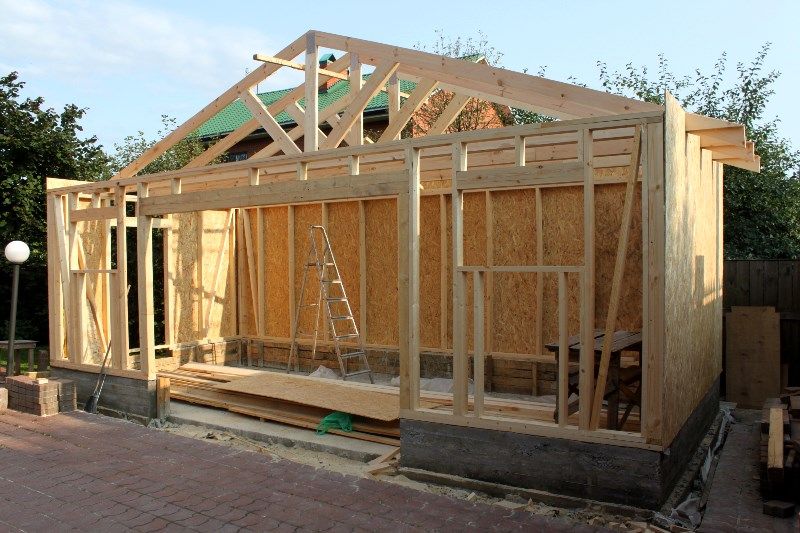

Строим стены

Для этого готовится нижняя обвязка, состоящая из брусов с пазами, оставляется полуметровое расстояние, которое будет заполняться теплоизолирующим слоем. Брусы необходимо готовить в двух комплектах – такая же обвязка потребуется сверху.

Готовим доски из расчета высоты потолка. Их фиксируем в пазах, крепим временно, чтобы придать каркасному основанию жесткость. Закончив собирать каркасные доски, переходим к монтажу досок на перегородки между комнатами.

Устраиваем верхнюю обвязку, закрепляя брусы по стойкам. Теперь можно весь каркас зафиксировать постоянными укосинами, чтобы прибавить прочности.
Крепим потолочные балки. Для этого брус фиксируется по вертикально расположенным стойкам кронштейнами из стали, уголком и гвоздями. Не забываем готовить проемы для оконных и дверных блоков.

Завершение строительных работ – устройство кровли

Для безопасной работы рекомендуется на потолочном перекрытии настелить временные полы из многослойной фанеры.

Сначала выставляется стропильная система из брусов, края который стыкуются торцевыми соединениями под углом в пятьдесят градусов. После этого нашивается обрешеточный материал, на который и ляжет кровельное покрытие, выбранное нами заранее.

На каркасные дома цены разные, зависят от предоставляемых услуг по сборке. От устройства фундамента до завершения всех строительных работ стоимость одного метра квадратного дома вместе с материалами вам обойдется в две с половиной сотни долларов. Если есть желание возвести каркасный дом своими руками, то рекомендованный размер – 6 на 6 метров. Для работ не понадобится много времени и затрат, объект получится крепким и качественным.

Каркасный дом своими руками — 6х6 проекты и чертежи — Дом Алые Паруса

Как построить каркасный второй этаж

Про­дол­жа­ем цикл ста­тей на тему “Как постро­ить дом”. Вот мы и добра­лись до вто­ро­го эта­жа кар­кас­но­го дома. Мы уже опре­де­ли­ли в про­шлых ста­тьях, что пер­вый этаж кар­кас­но­го дома вме­сте с фун­да­мен­том нам обой­дёт­ся мак­си­мум в 350 000 руб­лей.

На этом эта­пе стро­и­тель­ство основ­ной части дома в прин­ци­пе мож­но было бы и закон­чить, оста­лось бы доба­вить одно­скат­ную кры­шу, а это ещё 30000 руб­лей, вста­вить окна и две­ри, и мож­но зани­мать­ся бла­го­устрой­ством, живя в этом доме, и по мере сил и воз­мож­но­стей доде­лы­вать вся­кие раз­ные мело­чи.

Хотя в этом есть и своё раци­о­наль­ное зер­но. Зачем горо­дить два эта­жа сра­зу при дефи­ци­те денег, когда мож­но постро­ить один этаж но капи­таль­но, то есть до кон­ца, а уж потом по мере необ­хо­ди­мо­сти и воз­мож­но­стей постро­ить вто­рой этаж. При­чём, при стро­и­тель­стве дома, я взял не самый эко­но­мич­ный вари­ант по рас­хо­ду мате­ри­а­лов. Мож­но было бы при­мер­но тысяч 50 сэко­но­мить как мини­мум, и на эти день­ги постро­ить дву­скат­ную кры­шу или ман­сар­ду.

Стены второго этажа каркасного дома

Стро­и­тель­ство стен вто­ро­го эта­жа не чем не отли­ча­ет­ся с стро­и­тель­ства стен пер­во­го эта­жа.

Вто­рой этаж кар­кас­но­го дома

К тому же зада­ча у нас намно­го упро­сти­лась, мы закон­чи­ли гараж.

Так­же как и на пер­вом эта­же мы сде­ла­ем верх­нюю обвяз­ку кар­ка­са стен.

Ито­го на сте­ны мы потра­тим 19500 руб­лей.

Утепление стен и потолка каркасного дома

Итак пло­щадь стен вто­ро­го эта­жа у нас состав­ля­ет поряд­ка 100 кв/м. Пло­щадь потол­ка состав­ля­ет 60 кв/м.

Вто­рой этаж кар­кас­но­го дома сво­и­ми рука­ми

Как мы выяс­ни­ли ранее, цена утеп­ли­те­ля тол­щи­ной 150 мм сто­ит поряд­ка 250 руб­лей за кв/м. Ито­го мы потра­тим на утеп­ли­тель 40 000 руб­лей.

Общая ста­тья рас­хо­дов на утеп­ле­ние стен и потол­ка состав­ля­ет 46000 руб­лей.

OSB на фасад потолок и черновую крышу

Пло­щадь стен вто­ро­го эта­жа у нас состав­ля­ет 100 кв/м, цена osb состав­ля­ет 200 руб­лей за кв/м. Полу­ча­ем 20000 руб­лей.

Пло­щадь потол­ка и чер­но­вой кры­ши в общей слож­но­сти 120 кв/м. Ито­го на osb потра­тим 24 000.

Итог затра­ты на осб 44000 руб­лей.

Односкатная крыша каркасного дома

В прин­ци­пе, на этом эта­пе опять мож­но сэко­но­мить, сде­лать кры­шу пря­мой. Но эко­но­мия тут доволь­но при­зрач­на поэто­му сде­ла­ем как по про­ек­ту. Хотя мне нра­вят­ся дома с пря­мой кры­шей и мы обя­за­тель­но сде­ла­ем такой дом. И так, нам пона­до­бит­ся 34 дос­ки на фер­мы по 300 руб­лей. Полу­чим рас­хо­дов 10200 руб­лей.

Вто­рой этаж кар­кас­но­го дома

Вто­рой этаж кар­кас­но­го дома

Кров­ля 170 руб­лей кв/м. на кров­лю нам пона­до­бит­ся поряд­ка 72 кв/м. метал­ло­че­ре­пи­цы. Ито­го на метал­ло­че­ре­пи­цу нам пона­до­бит­ся 12240 руб­лей.

Кры­ша нам обой­дёт­ся в 35 000 руб­лей.

Итог на воз­ве­де­ние вто­ро­го эта­жа у нас полу­ча­ет­ся на мате­ри­а­лы 155440 руб­лей.

Второй этаж каркасного дома ИТОГ

Ито­го 524 000 руб­лей. что в прин­ци­пе не дале­ко от заяв­лен­ной сто­и­мо­сти. Как я же гово­рил, что мож­но ещё было с эко­но­мить и мы сме­ло уло­жим­ся в эту сум­му. Но кри­вить душой мы не будем, и при­зна­ем что 500 тысяч для тако­го дома это конеч­но мало. Тут сле­ду­ет при­ба­вить ещё окна и две­ри это поряд­ка ещё тысяч 50. Отдел­ка внут­рен­них стен гип­со­кар­то­ном это ещё при­бли­зи­тель­но тысяч 30. Покрас­ка фаса­да, тут цены варьи­ру­ют­ся.

Элек­три­ка. Как пока­зал под­счёт, что такой дом по скром­ным при­кид­кам обой­дёт­ся в тысяч 700. Но смысл в том, что бы начать стро­ить такой дом при огра­ни­чен­ном бюд­же­те, нуж­но иметь на руках 500 000 руб­лей. И не пла­тить огром­ные про­цен­ты бан­ку а достра­и­вать по мере воз­мож­но­сти уже живя в этом доме. Доста­точ­но постро­ить один этаж под ключ, а вто­рой при­стро­ить по мере воз­мож­но­сти.

 И всё таки не будем забы­вать что пло­щадь дома будет 130 кв/м.

Виды каркасного строительства

Прежде чем купить проект каркасного дома, необходимо разобраться, какие бывают виды каркасных домов. Выделяют 4 основных типа, все остальные разновидности – сочетание элементов от разных модификаций в одном здании. Применяются такие типы строений:

Рамные дома из каркаса с перекрытиями

Такие постройки также называют «канадскими домами» Считается, что при их разработке в России за основу брались канадские нормы строительства.

Главное отличие в том, что состоят они из нескольких слоёв. Каждый слой – это этаж, закреплённый на своём основании-платформе. Основу (обвязку) первого этажа, принято называть подвальным перекрытием. Название условное, постройка может быть без подвала. Монтируется обвязка сразу на фундамент и выступает в качестве опоры для брусков перекрытий, соединённых лагами. Таким образом, получается щит, внешне напоминающий поддон для транспортировки и хранения грузов.
Перекрытие на раме каркасного дома

Вертикальные брусья являются главными несущими конструкциями. Внизу они прикрепляются к горизонтальным балкам, вверху соединяются такими же балками, создавая основание для второго этажа.

Дома из каркаса с неразрезными стойками

Ещё такие строения называют финскими. Неизвестно, придумали их именно в Финляндии или нет, но именно там и на территории прилегающих к ней стран они широко распространены.

От других типов они отличаются тем, что основной несущий элемент у них – цельные вертикальные стройки, проходящие через два этажа (отсюда и название – неразрезные). Перекрытия между этажами монтируются на опорные доски, врезанные в основные стойки на уровне второго этажа. Доски являются не только опорой, они стягивают стойки между собой, за счёт чего повышается общая прочность конструкции.

При строительстве неразрезных стоек необходимо особое внимание уделять правильности их установки. Если будет допущено хотя бы небольшое отклонение в сторону на первом этаже, постройка второго этажа будет сильно затруднена, либо невозможна совсем

Вертикальные стойки это основа для всего дома.

Дома из SIP-панелей — опыт канадских строителей

SIP-панели или сэндвич-панели — готовые щиты небольшого размера с утеплителем внутри, которые используют для перекрытий и стен. В качестве утеплителя обычно используется полистирол, его вклеивают между двумя листами ОСП и прессуют. ОСП — ориентированно-стружечная плита, смесь щепок и стружки, проклеенная смолами.

Слой утеплителя немного короче плит, это углубление нужно для крепления к брусу. Для соединения панелей применяют принцип «шип-паз», места стыков перед установкой запениваются монтажной пеной. Крайняя панель присоединяется к лагам перекрытия или брусьям каркаса.

SIP-панели производят в заводских условиях, это ускоряет сборку дома на месте. Технология широко используется в Канаде и США, поэтому дома, построенные с ее помощью, часто называют «канадскими».

Недостатки: проект должен предусматривать систему принудительной вентиляции, иначе будет образовываться конденсат. Использование готовых заводских панелей значительно дороже, чем обычное утепление и монтаж ОСП.

Технология «Платформа»

Стены собираются горизонтально на стройплощадке, а затем возводятся на основании дома. Возможен монтаж обшивки еще на данной стадии. Для того, чтобы каркас не перекосило, применяются укосины, являющиеся дополнительными наклонными подпорками.

Укосины устанавливаются в верхнюю и нижнюю обвязку, а чтобы придать им прочность, их фиксируют при помощи гвоздей к вертикальным стойкам. Если планируется выполнить стены из листового материала, то укосины размещаются на временной основе и впоследствии демонтируются. Стены второго уровня здания собираются на межэтажном перекрытии. Это позволяет не прибегать к использованию строительных лесов.

Особенности и преимущества

Вальмовая крыша представляет собой четырёхскатную конструкцию. В отличие от традиционной двускатной крыши, вальмовая крыша одноэтажного каркасного дома не имеет вертикальных фронтонов по торцам строения. Вместо них на вальмовой крыше располагаются так называемые «вальмы» — наклонные участки треугольной формы, расположенные по бокам крыши. В основании вальмовой крыши лежит достаточно сложное соединение балок и стропил.

Рассматривая одноэтажные каркасные дома проекты, фото таких строений, где присутствует вальмовая крыша, кажутся очень привлекательными. Но сооружение каркасного дома с вальмовой крышей требует достаточного строительного мастерства.

Привлекательность вальмовой крыши

• Она отличается хорошей ветроустойчивостью.
• Эта конструкция прочнее обычной двускатной крыши.
• Четырёхскатная кровля позволяет обустроить большие свесы со всех четырёх сторон здания.

На заметку
Визуально вальмовая крыша «снижает» дом. Учтите это, когда планируете построить одноэтажный каркасный дом 6х6 .

Строительство четырёхскатной

Собираем стропильную систему. Для этого посередине возводим конструкцию традиционной двускатной крыши из наклонных балок и конька — опираем коньковую балку на наклонные стропила. Далее – поднимаем и устанавливаем угловые стропильные балки, они соединяют углы каркасного дома с концом коньковой балки. Далее – ставим ряды горизонтальных стропил со всех четырёх сторон крыши.

Стропильная система.

Обрешетка.

Обшиваем стропила обрешеткой и накрываем кровлей. Часто для каркасных строений выбирают металлический профиль; он долговечен и декоративен, при этом отличается относительно небольшим весом. Для сравнения, шифер тяжелее металлического профиля в 3 раза, 1 кв. м. кровли из металлочерепицы весит 5 кг, а 1 кв. м шифера – 14 кг.

Металлический профиль.

Если под крышей планируется жилой чердак или мансарда, то утепляем пространство между балками так же, как обустраивали стены – утеплитель, пароизоляция, стеновая отделка.

Многие начинают строить одноэтажные каркасные дома, фото демонстрируют возможность обустройства любого вида крыши. Вальмовая – одна из наиболее сложных строительных конструкций. Если вам необходимы именно вальмы, то при небольшом строительном опыте придётся обратиться к специалистам и заказать у них одноэтажный каркасный дачный дом.

Плюсы каркасных построек

• Кратчайшие сроки возведения — даже без опыта срок строительства может достигать 1-2 месяца.
• Достаточно простая технология возведения каркасного дома — обучающие видео-уроки и фото домов из каркаса можно найти в интернете.
• Плюсы каркасных домов в том, что можно обойтись минимальными затратами в сравнении с покупкой готового жилья.
• Легкость возводимой конструкции обеспечит экономию средств на материалах фундамента и стойках опоры.
• Неплохим подспорьем будет покупка  готового комплекта каркасного дома или самостоятельная закупка материалов.

Каркасное строительство в проекции.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Минусы каркасных построек

• Частые проблемы с утеплителем – порча или износ, из-за поселения насекомых или грызунов, сложности решаются с помощью специальной обработки.
• Низкая шумоизоляция при неправильном монтаже систем вентиляции.
• Минусы домов-каркасников – высокая пожароопасность при использовании дерева и легковоспламеняющихся утеплителей.
• Не долговечность конструкции, небольшой срок эксплуатации.
• Относительная устойчивость конструкции – излишние вибрации, как например от стиральной машины, могут нарушить устойчивый баланс.

Свести риски к минимуму поможет правильный подбор качественных строительных материалов и грамотная противопожарная обработка.

На заметку Очень часто к минусам домов из каркаса относят холод и продуваемость в зимний период, поэтому стоит заложить в проект утепление внешнего фасада с помощью кирпича или каменных панелей, это позволит сохранить тепло и быстро прогреваться дому.

Принципы строительства

Прежде чем начать строить каркасный дом, необходимо подготовить соответствующий фундамент, а потом уже возводить деревянный каркас. Внешнюю часть закрывают плитами ОСП, а внутреннюю – пароизоляционной пленкой и листовыми материалами. Внутрь укладывают утеплитель.

Если использовать СИП панели, деревянная каркасная конструкция не понадобится. Собираются дома по типу конструктора.

Положительным качеством СИП- панелей является то, что их можно сразу декорировать материалами внутренней и внешней отделки.

При строительстве не следует экономить на качестве стройматериалов

Особенно важно выбирать удачный утеплитель и готовые СИП панели. Некачественные материалы могут выделять в воздух токсины, которые будут негативно влиять на здоровье жильцов

Чтобы оценить, насколько успешно построен каркасный дом, необходимо обратить внимание на следующие критерии качества:

• качество стройматериалов;
• соблюдение всех строительных норм и технологий;
• опыт привлекаемых мастеров; стоимость проекта и его выполнения.

Самостоятельно выполнить строительство одноэтажных каркасных домов реально, но сложно. Лучше нанимать опытных строителей, которые уже знают определенные тонкости работы и имеют необходимое оборудование.

Вальмовая крыша

Как только возведен основной несущий каркас каркасного садового домика, можно приступать к строительству стропильной системы крыши.

Конек вальмовой крыши с центральными стропилами.

С типом крыши и ее уклоном мы определились еще на стадии составления проекта будущего дома. Маленький каркасный домик будет иметь вальмовую крышу, с минимальным уклоном для того типа крыши в 20 градусов. В вальмовой крыше два ската имеют трапециевидную форму, два других – треугольную форму.

Каркасный летний домик имеет вальмовую крышу, что обеспечивает дополнительную защиту всей конструкции за счет того, что все скаты наклонные.

На первом этапе возведения стропильной системы производится монтаж мауэрлата – специального деревянного бруса или доски, который устанавливается по всему периметру каркасных стен. В данном случае мы обошлись без муэрлата, а нагрузку распределили по верхней обвязке, которая имеет хорошую жесткость из-за того, что стоит на торцевой части доски.

Силовой каркас вальмовой крыши.

На следующем этапе монтируется коньковый прогон, размер которого должен быть рассчитан правильно, так как именно на эту составную часть крыши приходится основная нагрузки. Коньковый прогон длиной два метра и центральные стропила собирались на земле, и только потом поднимались наверх и монтировались.

После фиксации конькового прогона занимаются монтажом диагональных стропил, которые, как и сам конек, сделаны из доски 150 на 50 мм. Диагональные стропила упираются одним краем в конек, а другим краем в угол, где сходится верхняя обвязка дома. Все крепления производятся с помощью обычных металлических гвоздей, что никак не сказывается на прочности конструкции.

Когда силовой каркас вальмовой крыши готов можно продолжать строить крышу дальше. Крепятся промежуточные стропила и нарожные стропила, которые мы сделали из двух сколоченных между собой дюймовок.

Стропильная система вальмовой крыши.

После установки стропильной системы, необходимо монтировать обрешетку вальмовой крыши. Мы ее выполнили из дюймовки и начали прибивать с карнизного свеса по направлению вверх к коньку, с одинаковым расстоянием между досками обрешетки.

Обрешетка стропильной системы крыши.

Одноэтажный каркасный домик можно накрыть кровельным покрытием и использовать обычный металлопрофиль. С таким кровельным материалом легко работать, он покрыт специальными веществами, защищающими от коррозии и преждевременного разрушения. К другим преимуществам данного кровельного материала можно отнести небольшой вес, доступную стоимость и огромный цветовой ассортимент.

Перед установкой материала необходимо побеспокоиться о дополнительной защите конструкции. Для этих целей можно использовать гидроизоляционный материал, который крепится непосредственно к стропильной системе металлическими скобами. Но мы его не применяли по той причине, что каркасный дом не будет утепляться.

Крыша из металлопрофиля.

Установка металлопрофиля начинается с торца крыши. Главное правильно установить первый лист, именно от него зависит расположение всех последующих. Первый лист металлопрофиля прикрепляется к коньковому прогону с помощью саморезов, все последующие укладываются внахлест с предыдущими листами и соединяются саморезами между собой.

Возведение стен

Главные приёмы, которые гарантировали энергоэффективность дома 6 на 6  без ущерба его прочности, это:

• соблюдение расположения относительно друг друга элементов каркаса: лагов, стропил и стоек;
• устройство стяжек верхних досок металлической пластиной;
• использование разнесённых балок проёмов;
• устройство проёмов без балок в ненесущих стенах;
• за счёт крепления балок металлическими пластинами отсутствие двойных стоек в проёмах.

Для стоек отбирался качественный материал, а шаг между ними рассчитывался с учётом размеров листов утеплителя и гипсокартона – 2,45 м и 0, 625 м, соответственно.

Положение окон и дверей определялось шагом между стойками. Балки в проёмах крепились металлическими пластинами, подоконники — уголками 40х40х40.

При сбивании досок стенового каркаса, как и везде в последующем, гвозди не сразу вбивались по шляпку, оставляя возможность оценить завершённую часть работы и внести поправки.

Для подъёма стены пришлось верхний край и фундамент соединить верёвкой ограниченной длины для исключения опрокидывания, а нижний – соединить с полом лентой для предотвращения скольжения. Поднятые стены крепились гвоздями к основанию и дополнительно – укосинами.

Минусы каркасных построек

• Частые проблемы с утеплителем — порча или износ, из-за поселения насекомых или грызунов, сложности решаются с помощью специальной обработки.
• Низкая шумоизоляция при неправильном монтаже систем вентиляции.
• Минусы домов-каркасников — высокая пожароопасность при использовании дерева и легковоспламеняющихся утеплителей.
• Не долговечность конструкции, небольшой срок эксплуатации.
• Относительная устойчивость конструкции — излишние вибрации, как например от стиральной машины, могут нарушить устойчивый баланс.

Свести риски к минимуму поможет правильный подбор качественных строительных материалов и грамотная противопожарная обработка.

На заметку
Очень часто к минусам домов из каркаса относят холод и продуваемость в зимний период, поэтому стоит заложить в проект утепление внешнего фасада с помощью кирпича или каменных панелей, это позволит сохранить тепло и быстро прогреваться дому.

Одноэтажный каркасный дом

Перед тем как взяться за строительство собственного дома, необходимо внимательно изучить проекты одноэтажных каркасных домов. Определиться со строительными и отделочными материалами, стоимостью и сроками работ.

Чтобы построить одноэтажный каркасник своими руками, необходимо заложить фундамент, возвести стены, накрыть строение крышей, вставить окна и двери и выполнить внутреннюю отделку. А также проложить инженерные коммуникации – обеспечить будущую постройку водой, сливом, электроэнергией и отоплением.

Рассмотрим подробно, как обустроить фундаментную плиту и крышу, а после – как собрать пирог стены, чтобы обеспечить постройке высокую теплоёмкость. Рассмотрим как построить одноэтажный каркасный дом 100 кв. м. на фундаментной плите с вальмовой крышей.

10 правил Ларри Хауна по каркасу

Сводка: Каркасщик Ларри Хаун строил дома более 50 лет. И начав в жилых массивах Южной Калифорнии, он научился быть максимально эффективным в этом процессе. Здесь он свел свой опыт к 10 фундаментальным правилам.

---

По стечению обстоятельств мы с другим подрядчиком в один и тот же день начали обрамлять соседние дома. Но к тому времени, когда его дом был построен, мой был обшит гонтом, проложен проводами и водопроводом. Неслучайно у другого подрядчика закончились деньги, и ему пришлось сдать недостроенный дом кредитной компании, а я продал свой с прибылью.

Оба дома были структурно прочными, отвесными, ровными и квадратными, но каждый 2×4 в другом доме был идеально обрезан. Каждый стык выглядел как чистовая столярка. Другой подрядчик строил мебель, а я возводил дом.

В отличие от чистовых столярных изделий, каркас не обязательно должен выглядеть безупречно или удовлетворять ваше желание точно соединить два куска дерева. Независимо от того, строите ли вы дом, пристройку или простую стену, целью при создании каркаса являются прочность, эффективность и точность. Соблюдение строительных норм и чертежей должно позаботиться о прочности; эффективность и точность сложнее. Но за 50 лет каркасных домов я вывел следующие правила, которые помогают делать хорошую работу быстро и с минимумом усилий.

1. Не перемещайте материалы больше, чем необходимо

Перетаскивание пиломатериалов с места на место отнимает много времени и тяжело для вашего тела. Облегчайте себе задачу при каждом удобном случае и начните с того, чтобы люди на лесопилке выполняли свою часть работы. Убедитесь, что пиломатериалы прибывают на грузовик в том порядке, в котором они будут использоваться. Например, вы не хотите перемещать сотни настенных стоек, чтобы добраться до своего листа. И лаги пола кладутся поверх обшивки пола, а не наоборот.

Когда придет время доставки, разгрузите строительные материалы как можно ближе к тому месту, где они будут использоваться. Часто пиломатериалы можно доставлять на грузовике со стрелой, поэтому штабели пиломатериалов можно размещать прямо на настиле или на простой конструкции, встроенной вровень с настилом.

После доставки материала не перемещайте его больше, чем нужно. Вырежьте шпильки, фанеру и все, что можно, прямо в штабеле. Если вам нужно передвинуть дрова, спланируйте это так, чтобы вам пришлось передвигать их только один раз.

2. Стройте дом, а не мебель

Другими словами, знайте свои допуски. Стропила не должны подходить друг к другу, как части шкафа. Ничто в каркасном столярном деле не идеально, поэтому возникает вопрос: что приемлемо?

Вам нужно правильно начать, а это значит, что есть грязь. Независимо от того, идут ли они на фундамент или на плиту, они должны быть ровными, прямыми, параллельными и квадратными. Но не будет никакого вреда, если они будут укорочены на 1/4 дюйма. С другой стороны, краевую балку необходимо обрезать до нужной длины (в пределах 1 ⁄16 дюйма) перед тем, как прибить ее гвоздями к осыпи.

Когда дело доходит до каркаса стены, нижняя пластина также может быть 1/4 дюйма или около того, но верхняя пластина должна быть обрезана до точной длины (опять же в пределах 1/16 дюйма), поскольку она определяет размер здания. в верхней части стен. Но пластина, которая находится поверх этого, колпачок или двойная пластина, должна быть обрезана на 1/4 дюйма, чтобы пересекающиеся стенки легко соединялись друг с другом.

После того, как вы подняли стены, насколько хорошо будет отвесно или прямо? По моему мнению, 1⁄4 дюйма отвеса на высоте 8 футов является приемлемым, а 1/4 дюйма — допустимым. лук в 50 футов. стена не причинит вреда конструкции или проблем для субподрядчиков. Соблюдайте особую осторожность, максимально точно обрамляя кухню и ванную комнату. Эти помещения требуют большего внимания отчасти из-за их более строгих допусков, но также и потому, что здесь объединяется работа многих профессий.

3. Используйте самые лучшие пиломатериалы там, где это необходимо

В наши дни, если вы отбраковываете каждую искривленную или искривленную стойку, вам может понадобиться лесопилка, чтобы получить достаточно древесины для каркаса дома. Как максимально эффективно использовать полученную древесину?

Используйте самую прямую ложу там, где это абсолютно необходимо: там, где в дальнейшем это создаст вам проблемы, если она не будет прямой. Стены, особенно в банях и кухнях, должны быть ровными. Нелегко установить шкафы или плитку на стену, которая изгибается внутрь и наружу. А прямой шток необходим в углах и черновых проемах для дверей.

Две верхние стенки также должны быть прямыми, а нижняя — нет. Вы можете согнуть его прямо на меловой линии и прибить его домой. Если вы сохраните свой прямой запас для верхних пластин, вам будет легко выровнять стены. И каждому проекту нужно много коротких акций для блокировки; возьмите свой изогнутый материал и разрежьте его на калеки, заголовки и блоки.

4. Работайте в логическом порядке

Установите эффективную процедуру для каждого этапа работы, выполняйте ее каждый раз одинаково и выполняйте каждый этап в его логическом порядке. В долгосрочной перспективе наличие стандартных процедур сэкономит время и сведет к минимуму количество ошибок. Возьмем в качестве примера обшивку стен.

Сначала я привязываю все линии макета к полу; затем я отрезаю верхнюю и нижнюю пластины и прикрепляю их все по линиям. Затем я раскладываю пластины, подробно указывая расположение каждого окна, двери, стойки и пересекающейся стены.

Я приподнимаю верхнюю пластину и отодвигаю ее примерно на 8 футов от нижней пластины, которую оставляю прикрепленной к палубе. Я разбрасываю шпильки каждые 16 дюймов по длине стены. Я прибиваю верхнюю пластину к шпилькам и прижимаю нижнюю часть шпилек к нижней пластине. Это помогает сохранить стену ровной, прямой и в таком положении, чтобы ее можно было поднять. Я стараюсь установить ритм и работать последовательно от одного конца до другого. Как только верхняя пластина полностью прибита, я приподнимаю нижнюю пластину и повторяю процесс с нижней.

Стоит сказать, что я не просто придумал эти шаги; они развивались со временем. Признание неэффективности является важной частью фрейминга.

5.

Помните о других профессиях

Если вы хотите тратить время и деньги на изготовление каркаса, не думайте об электромонтажных работах, сантехнике, тепловых каналах, гипсокартоне или отделочных столярных работах. Независимо от того, делаете ли вы их сами или нанимаете субподрядчиков, эти профессии идут дальше. И если вы не работаете с ними в голове на каждом этапе пути, ваше фреймирование может мешать.

Например, когда вы прибиваете двойную верхнюю пластину, держите гвозди над стойками. Этот совет оставляет пространство между стойками свободным, чтобы электрик или сантехник мог просверлить отверстия, не задев ногти.

6. Не измеряйте без необходимости

Лучший способ сэкономить время при возведении дома — держать рулетку, карандаш и угольник как можно дольше в сумочке для ногтей. . Мне нужно использовать рулетку, чтобы точно разметить линии стен на настиле, но после этого я обрезал все стеновые пластины по длине, разрезав их по линиям стен с защелками. Я кладу пластину на линию, смотрю на нее, а затем делаю надрезы на пересекающейся меловой линии.

Еще один способ сэкономить время — сделать квадратные поперечные разрезы на 2×4 или 2×6 без использования угольника. Опыт показал мне, что с небольшой практикой любой может сделать эти квадратные пропилы, выровняв переднюю кромку основания пилы, которая перпендикулярна лезвию, с дальней стороной пиломатериала перед выполнением пропила.

Обрезка 1 ⁄4 дюйма от длины доски не требует измерения. Распиливание (продольный рез) более длинных заготовок также можно выполнить на глаз, если использовать край основания пилы в качестве ориентира. Тренируйте свой глаз. Это сэкономит время на резку, а по мере развития вы также сможете выпрямлять стены так же легко на глаз, как и с помощью веревки.

7. Завершите одну задачу, прежде чем переходить к следующей

Моя первая работа по созданию каркаса была с бригадой, которая выкладывала, обрамляла и поднимала одну стену за раз, прежде чем переходить к следующей. Иногда они даже выпрямляли и укрепляли одну стену, прежде чем продолжить. Мы потеряли много времени, постоянно переключая передачи.

Если вы устанавливаете балки, заверните их все на место и прибейте гвоздями перед обшивкой пола. Привяжите все линии разметки к полу, прежде чем резать какие-либо стеновые панели, затем вырежьте все стеновые панели в доме перед каркасом. Если вы вырезаете шпильки, жатки и калеки, составьте список вырезов для всего проекта и вырезайте их все сразу. Свяжите все пересекающиеся стены вместе, прежде чем начать выпрямлять и укреплять стены.

Закончить, прежде чем двигаться дальше, так же важно, когда дело доходит до забивания гвоздей и блокировки. У вас может возникнуть соблазн пропустить эти мелкие работы и сделать их позже, но не делайте этого. Закройте каждую часть работы настолько хорошо, насколько это возможно, прежде чем переходить к следующей. Работа таким образом помогает поддерживать импульс и предотвращает забвение или игнорирование задач.

8. По возможности режьте кратные

Вам не нужно быть математиком, чтобы знать, что на резку сразу двух досок уходит меньше времени, чем на резку каждой по отдельности.

Если у вас есть стопка гвоздиков, которые нужно обрезать до одинаковой длины, выровняйте один конец верхнего ряда, проведите мелом по всей длине и обрежьте гвозди по длине прямо на стопке. Или вы можете разложить их на полу, прижав одним концом к плите пола, щелкнуть мелом и разрезать их все сразу.

Балки можно отрезать по длине аналогичным образом, разложив их поперек фундамента и прижав одним концом к краевой балке с дальней стороны. Разметьте их по длине, проведите линию и обрежьте все балки сразу.

Кроме того, не забывайте выполнять повторяющиеся пропилы с помощью радиально-консольной или торцовочной/усорезной пилы, оснащенной стопорным блоком, что является более точным и быстрым способом, чем измерение и маркировка одной доски за раз.

9. Не взбирайтесь по лестнице, если в этом нет необходимости.

Стены можно обшивать и прибивать гвоздями, пока они лежат на палубе. Ожидание поднятия стен, чтобы прибить фанерную обшивку, означает, что вам придется работать с лестницы или строительных лесов. Оба занимают много времени.

Проявив некоторую предусмотрительность, вы можете выполнить разметку стропил на двойной верхней пластине, пока она еще находится на полу. В противном случае вам придется перемещать лестницу вокруг работы или карабкаться по стенам, чтобы отметить верхнюю пластину.

10. Знать строительные нормы и правила

Строительные нормы и правила существуют для создания безопасных конструкций. Поскольку инспекторы по строительству не в состоянии контролировать все части каждого проекта, вы обязаны знать строительные нормы и правила и строить в соответствии с ними.

Например, код указывает, как прибить гвоздь к стенной пластине. Вам понадобятся два гвоздя 16d, если вы прибиваете пластину к концу стойки, или четыре гвоздя 8d, если вы прибиваете гвоздь к ноге. Когда вы прибиваете обшивку крыши из фанеры или ориентированно-стружечной плиты (OSB), вам понадобятся гвозди через каждые 6 дюймов вдоль края обшивки и через каждые 12 дюймов в других местах. И если вы используете гвоздевой пистолет, будьте осторожны, чтобы не перестараться с гвоздями в обшивке.

И последнее слово: При возникновении особых ситуаций проконсультируйтесь со строительной инспекцией. Он или она ваш союзник, а не враг. Ознакомьтесь со строительными нормами вашего района. Получите собственную копию IRC (Международного жилищного кодекса) и стройте хорошо, но эффективно, понимая, что совершенство — это не то, что требуется.

From Fine Homebuilding #158

Чтобы увидеть больше фотографий и правил обрамления, нажмите кнопку View PDF ниже.

13 ошибок при возведении каркаса, которых следует избегать любой ценой

Воспользуйтесь этими полезными советами, чтобы ваши стены были прямыми, прочными и ровными.

Избегайте ошибок при возведении каркаса

Можно спорить о том, что является самой важной частью строительства дома, но нет никаких сомнений в том, что возведение каркаса дома, безусловно, является одним из самых важных этапов в этом процессе. Каркас придает зданию форму и обеспечивает поддержку. Независимо от того, обрамляете ли вы стены подвала или строите дом с нуля, неправильное обрамление может вызвать серьезные проблемы.

Даже незначительные ошибки в каркасе могут привести к волнистым стенам и скрипучим полам, в то время как более серьезные ошибки могут сделать дом уязвимым для сильных ветров, сильных снегопадов и землетрясений. Эти ошибки также будут означать дорогостоящие и трудоемкие исправления в будущем, которых вы захотите избежать.

Чтобы ознакомиться с процессом, лучше всего начать с изучения самых распространенных терминов кадрирования. Оттуда вы получите более четкое представление о процессе, что поможет избежать этих ошибок. Ниже вы найдете несколько отличных советов по каркасу от профессионалов о том, как построить прочный дом, построить его в соответствии с кодом и построить его правильно с первого раза.

1 / 13

Смещение стыков в верхних пластинах

Лучше всего иметь одну непрерывную верхнюю и соединительную пластины, но это невозможно на более длинных стенах. Если необходимо несколько пластин, держите торцевые стыки верхней пластины на расстоянии не менее 24 дюймов от торцевых стыков соединительной пластины. Также держите торцевые соединения на расстоянии не менее 24 дюймов от конца стены. Если два торцевых соединения не разнесены, они создают точку шарнира, которая ослабляет стену. Но 24 дюйма — это абсолютный минимум; большинство добросовестных рамщиков предпочитают как минимум вдвое большее расстояние.

2 / 13

Гвозди в балки и фермы пола

Когда вы крепите нижние плиты стен к полу, прибейте гвозди к балкам/фермам пола внизу. Прибивание гвоздей через фанеру удерживает стену от смещения из стороны в сторону, но расширение и сжатие системы крыши может привести к тому, что стена приподнимется, если она также не будет прибита к балкам/фермам пола. Кроме того, гвозди не будут мешать, когда подрядчикам нужно будет вырезать отверстия в пластинах для труб, воздуховодов и проводов. По той же причине прибивайте верхние пластины к балкам перекрытия или фермам крыши рядом со стойками, когда это возможно.

3 / 13

Не забудьте о соединителях

Соединители конструкций предназначены для крепления элементов каркаса к фундаменту и друг к другу. Они помогают зданию выдерживать большие нагрузки, сильный ветер и землетрясения. Строительные нормы и правила, требующие конструкционных соединителей, меняются по мере совершенствования технологии соединителей, поэтому обязательно ознакомьтесь с местными нормами и свяжитесь с местным строительным отделом, если у вас остались вопросы. Показанные здесь ремни фундамента предотвращают сдувание этих небольших стен гаража сильным ветром с фундамента.

4 / 13

Учет чистового покрытия пола при планировке лестницы

Высота самого высокого подступенка (ступени) не может быть более чем на 3/8 дюйма выше высоты самого короткого подступенка на всем лестничном марше. Эти измерения включают в себя высоту готового пола. Так что смоделируйте и запланируйте окончательную высоту пола, верх и низ, прежде чем вы начнете заниматься математикой и раскладывать косоуры лестницы.

Установка полов из твердой древесины толщиной 3/4 дюйма на пол толщиной 1/4 дюйма. черновой пол поднимет высоту пола на 1 дюйм. Некоторые варианты коврового покрытия, винила и ламината имеют толщину менее 3/8 дюйма. Если вы не учтете эту разницу в высоте, вы можете провалить проверку, а вырывать лестницу — это дорогостоящий вызов.

5 / 13

Используйте правильные гвозди

Сегодня обработанные пиломатериалы, предназначенные для жилищного строительства, защищены консервирующей системой на основе меди, называемой щелочно-медной четвертичной (ACQ). Всякий раз, когда вы работаете с пиломатериалами ACQ, обязательно используйте только гвозди, одобренные ACQ. Древесина, обработанная ACQ, чрезвычайно агрессивна по отношению к стандартным каркасным гвоздям; они фактически растворятся при прямом контакте с древесиной ACQ. И если нет гвоздей, крепящих стеновые шпильки к обработанной нижней плите, фундаментные болты/анкеры неэффективны. Также важно использовать гвозди ACQ для крепления обшивки к обработанной нижней плите.

6 / 13

Двойные домкраты

Домкраты или «триммеры» — это элементы каркаса, поддерживающие перемычки. Количество необходимых домкратных шпилек зависит от длины (а иногда и ширины) жатки. Если в чертежах это не указано, хорошим эмпирическим правилом является установка двух дверей с каждой стороны, если проем шире 6 футов, типичный размер двери патио.

7 / 13

Проверить наличие коронок на шпильках

Некоторые плотники не тратят время на проверку коронки (изгиба) каждой стойки перед сборкой стены. Никто не заметит, если две шпильки размером 1/4 дюйма. корона выровнена таким же образом. Но если те же шпильки установлены на противоположных сторонах стены, то 1/2 дюйма. разница будет заметна с обеих сторон стены. Кроме того, шпильки могут продолжать деформироваться по мере высыхания, делая волну еще более заметной. Когда вы собираете стены на земле, держите корону вверх. Если коронки обращены вниз, шпильки ведут себя как кресло-качалка и затрудняют сборку стены. Некоторые строители используют инженерную древесину на стенах, где будут располагаться шкафы, потому что она очень прямая и устойчивая.

8 / 13

Не забывайте про блоки для сквоша, чтобы нести нагрузку

Когда тяжелая несущая балка находится на стене, необходимы дополнительные шпильки, чтобы помочь перенести эту «точечную нагрузку» на нижнюю часть стены. Но история на этом не заканчивается; эта нагрузка должна нестись вплоть до фундамента. Блоки для сквоша часто требуются для перекрытия зазора между несущей балку стеной и стеной под ней.

9 / 13

Не забудьте про гипсокартонную основу

Для большинства каркасных конструкций требуются дополнительные опоры для крепления гипсокартона. Даже если вы знаете об установке опор для гипсокартона во время строительства, легко время от времени забывать какой-либо раздел. Не относитесь легкомысленно к отсутствующим покровителям; их может быть намного сложнее установить, если на пути есть провода, трубы или воздуховоды. Кроме того, сварливому парню из гипсокартона, возможно, придется сорвать гидроизоляционный слой, вытащить изоляцию из стекловолокна или отколоть пенопласт, чтобы повесить гипсокартон. Чтобы удостовериться, что вся подложка на месте, один простой прием — ходить из комнаты в комнату и сканировать каждое пересечение стены и потолка с мыслью о подвесном гипсокартоне. И не забудьте про шкафы.

10 / 13

Не устанавливайте балки под туалетами

На всех чертежах должны указываться размеры и расстояние между балками/фермами перекрытий, но во многих случаях их точное расположение не указывается. Избегайте установки балок/ферм перекрытий непосредственно на пути больших водосточных труб и механических желобов. Места туалета обычно нельзя перемещать, а это означает, что сантехнику придется врезаться в балку / ферму, что может означать наем инженера для проектирования ремонта, что требует времени и денег.

11 / 13

Усиление стен дверного проема

Стена, поддерживающая дверь, подвергается большим нагрузкам. Некоторые двери с твердым сердечником весят более 100 фунтов. Добавьте эмоционального, хлопающего дверью подростка, и у вас есть дверная рама, которая должна выдерживать большую силу. Важно добавить дополнительную поддержку стенам дверного проема, как со стороны петель, так и со стороны защелки. Сделайте это, нанеся строительный клей под нижнюю пластину с каждой стороны проема и добавив пару 3-дюймовых. пальцы ног.

12 / 13

Убедитесь, что анкеры на своих местах

Встретьтесь с каменщиками, прежде чем они построят фундамент. Они должны знать, что анкерные болты необходимы для крепления стеновых плит через каждые 6 футов по центру и в пределах 12 дюймов от концов и каждой стороны стыков. Но иногда анкеры оказываются там, где им не место, например, в дверных проемах или под шпильками домкрата. Короткая встреча для обсуждения расположения отверстий и стыков может избавить вас от вырезания неуместных анкеров и установки новых.
