Виды и типы выключателей света: разновидности и востребованные марки

Рынок светотехнических приборов постоянно развивается, ассортимент выключателей пополняется инновационными разработками, обеспечивающими максимальный комфорт. Однако и традиционные устройства не теряют популярности. Согласитесь, среди такого многообразия непросто определиться с покупкой подходящего выключателя света.

Чтобы облегчить задачу выбора, мы подготовили подробный обзор существующих коммутационных устройств, классифицировали виды и типы выключателей света по основным техническим параметрам, а также описали особенности их установки и использования.

Кроме того, в статье перечислены лучшие производители светотехнических приборов. Эта информация поможет подобрать качественный и надежный вариант под конкретные условия эксплуатации.

Содержание статьи:

Выключатель: для чего он нужен

Выключателем называется коммутационное устройство, отвечающее за замыкание/размыкание электрической цепи, питающей осветительный прибор. Он всегда устанавливается в участок разрыва фазного провода.

Нельзя верить малограмотным «электрикам», утверждающим, что к коммутатору должны подводиться нулевой и фазный провод. Это приведет к короткому замыканию и проблемам с проводкой.

Бытовые модели выключателей предназначены для работы с проводкой, использующей нормативную нагрузку. Подключать их к сети с другими параметрами нельзя. Каждый из коммутаторов может работать только с определенным рабочим напряжением и силой тока. Эти параметры всегда указываются в технической документации и на корпусе устройства.

Основная задача устройства  – обеспечивать подачу питания на электрический прибор и прекращать ее, когда нет необходимости в использовании светильника. Выключатели выпускаются в самых разных исполнениях. Они значительно отличаются друг от друга по ряду признаков. Рассмотрим эти отличия более внимательно.

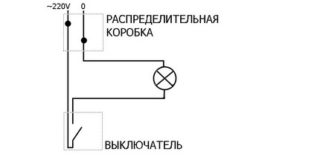

Стандартный выключатель подключается на участке разрыва фазового провода. Задача устройства – замыкать либо размыкать электрическую цепь, включая тем самым осветительный прибор

Способы коммутации, использующиеся в выключателях

При монтаже коммутаторов используется всего два метода соединения проводов, имеющие определенные особенности.

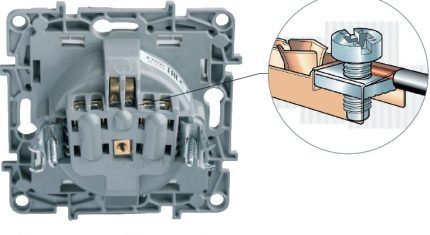

Механизм с винтовым зажимом

Для коммутации проводов в выключателе такого типа установлены специальные зажимы, фиксирующиеся обычными винтами. Такой способ соединения более сложен в монтаже, зато в результате получается контакт высокого качества. Со временем такое соединение может немного ослабеть и тогда придется слегка подтянуть винт.

Максимально надежный контакт получается при использовании винтового зажима для соединения проводов. Однако в монтаже такие устройства несколько сложнее, чем изделия с подпружиненными контактами

Специалисты считают, что коммутаторы с винтовыми зажимами оптимально использовать для работы с алюминиевыми проводами.

Механизмы с пружинным контактом

Его можно условно считать усовершенствованным вариантом винтового зажима. Здесь присутствует подпружиненная пластинка-контакт, которая зажимает участок оголенного провода, обеспечивая тем самым достаточно надежное соединение. Это максимально простой способ монтажа.

Основной недостаток таких зажимов заключается в том, что провод должен быть зажат правильно. Иначе устройство не сможет полноценно работать. Выключатели с подпружиненным контактом лучше работают с проводкой из меди.

Способ установки выключателя

Устройство может быть установлено различными способами, исходя из этого их делят на два типа.

Накладные приборы. Так называются выключатели, которые накладывают на поверхность стены и закрепляют. Они характерно выступают над стеной, что может выглядеть не совсем эстетично. Накладные устройства чаще используются при , но могут быть подключены и к скрытой.

Приборы отличаются более простым монтажом, надежны и функциональны. В продаже можно найти интересные дизайнерские модели, предназначенные для установки в винтажных интерьерах

Встроенные выключатели. Коммутаторы устанавливаются в подходящую по размеру полость, заранее выполненную в стене. Это значительно усложняет их монтаж, но улучшает внешний вид.

Верхняя декоративная панель выключателя чуть выступает над поверхностью стены или полностью в ней утоплена. Встроенные модели предназначены для использования со скрытой проводкой, с внешней они работать не могут.

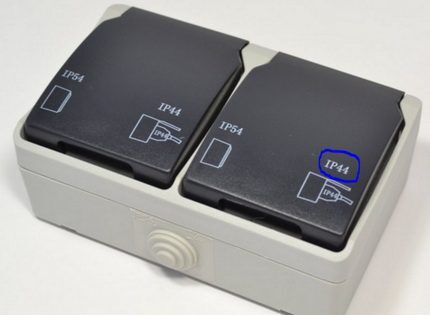

Степень защиты корпуса

Бытовые выключатели эксплуатируются в различных условиях, поэтому их корпуса могут быть выполнены в разных по степени защиты вариантах. Существует ГОСТ, регламентирующий эту степень.

В электрике принята система , характеризующая защищенность корпуса от попадания воды и твердых частиц к токоведущим элементам. Она наносится на выключатель и указывается в сопровождающей документации.

Все электроустановочные устройства имеют определенную степень защиты от пыли и воды. Существует международная маркировка, которая наглядно показывает эту степень. Она может наноситься непосредственно на корпус изделия

Собственно маркировка представляет собой запись буквенно-цифрового вида. Первыми наносятся буквы IP, указывающие на тип маркировки. Далее стоит цифра, которая обозначает степень защиты от загрязнений.

Низшая обозначена нулем, высшая – шестеркой. Приборы из «нулевой» группы не имеют никакой защиты от попадания пыли, устройства с цифрой 6 на корпусе полностью от нее защищены. Они отлично работают даже в помещениях, где присутствует высокий уровень запыления.

Вторя цифра маркировки обозначает действующий уровень защиты от влаги. Здесь присутствуют цифры от нуля и до девяти. Первая группа выключателей оснащена корпусом, лишенным защиты от влаги. Последняя указывает на наивысшую степень защиты.

Такие устройства могут нормально функционировать при условии полного погружения в воду, в том числе и в горячую. После этих двух цифр могут стоять еще и буквы, дающие дополнительную информацию. Но для выключателей они практически не используются.

Учитывая эту маркировку, следует выбирать выключатели для разных по назначению нежилых и жилых комнат. Например, для спален и гостиных будет вполне достаточно защиты корпуса IP20, в сырых помещениях и санузлах следует устанавливать устройства с IP44, можно выше.

Для саун, бань или душевых подойдут приборы с IP54. Аналогичные устанавливаются на улицах, в неотапливаемых и запыленных помещениях. В последнем случае степень защиты может быть и выше.

Варианты управления устройством

Вариантов управления выключателем очень много, что объясняется удобством использования устройства. Исходя из этого, различают такие типы коммутаторов.

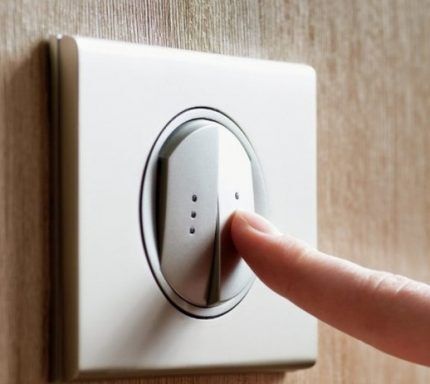

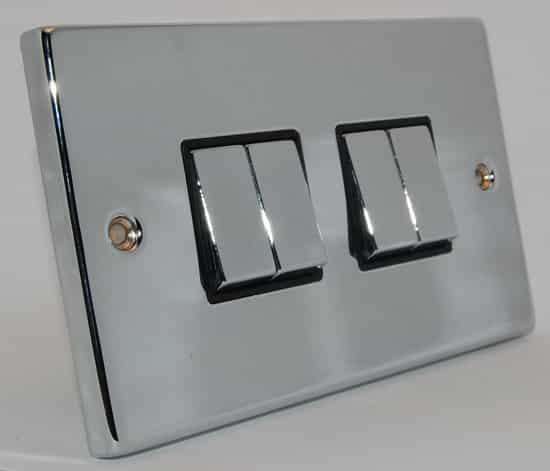

Особенности клавишных приборов

Конструктивно такие коммутаторы состоят из стационарно закрепленных внутри корпуса контактов и качающегося механизма, поджатого пружиной. Последняя работает на сжатие либо на растяжение.

Исходя из этого, различают две вариации клавишных приборов. В первом используется шарик, который при нажатии на клавишу начинает движение по качающемуся коромыслу.

Выключатели с двумя и более клавишами особенно удобны для управления несколькими осветительными группами. К примеру, это могут быть группы ламп в многорожковой люстре

Он проходит ось и перекатывается по плечу коромысла, тем самым передвигая оснащенный контактами подвижный механизм в противоположную сторону.

Второй тип клавишного выключателя оборудуется подпружиненной рамкой. Она имеет возможность качаться на своей оси, тем самым разрывая либо создавая электрический контакт. Вне зависимости от типа устройства переключение выключателя производится нажатием на клавишу.

Такие коммутаторы характеризуются длительным сроком службы. При условии грамотно подобранных параметрах и правильной эксплуатации они могут безотказно работать несколько десятков лет. Стоимость клавишных устройств невелика.

Они выпускаются в накладном либо во встраиваемом исполнении. В продаже можно найти сложные конструкции, когда на одном основании закреплено две и более клавиши. В некоторых случаях они могут быть очень удобными в эксплуатации.

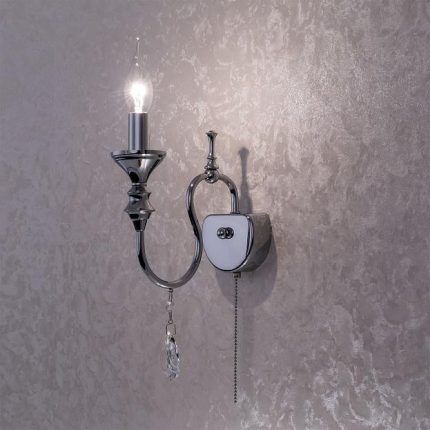

Коммутаторы шнурового типа

Были очень популярны в 70-80 года прошлого века, но в различных вариациях используются и сегодня. Их основная особенность – наличие прочного шнурка, который выходит из корпуса выключателя. Собственно выключить/включить его можно дернув за этот шнурок.

Последний закреплен на поворотном рычаге, а он, в свою очередь, взаимодействует с двигающейся контактной колодкой.

Выключатели шнурового типа сегодня используются нечасто. Они достаточно удобны для светильников, расположенных над спальным местом, рабочим столом и в других подобных местах

После того, как шнур будет отпущен, закрепленная в корпусе пружина распрямляется и возвращает колодку на прежнее место. Интересная модификация шнурового устройства – прибор для управления двумя или более группами лампочек. Они реагируют на количество натяжений шнурка.

При первом включается один из осветительных блоков, при втором – следующий и так далее. Выключение осуществляется в обратном порядке.

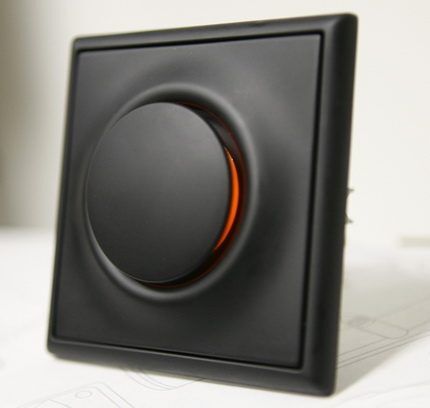

Кнопочные выключатели в стиле ретро

Выключатели кнопочного типа функционируют по принципу ключа. Это означает, что первое нажатие на кнопку замыкает контакты, второе – размыкает. Существуют разновидности таких коммутаторов, которые работают с так называемыми кнопками самовозврата, когда устройство функционирует без удержания кнопки.

В этом случае дополнительно подключается релейная схема, управляющая освещением.

Кнопочные коммутаторы успешно работают во всевозможных напольных и настольных осветительных приборах. Встречаются они и в настенных моделях, но в этом случае кнопку заменяет подпружиненный рычаг. Такие устройства долговечны и надежны.

Особенно удобны модели с декоративной увеличенной кнопкой, обычно они устанавливаются на основании напольных торшеров.

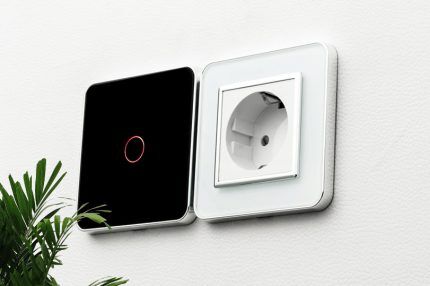

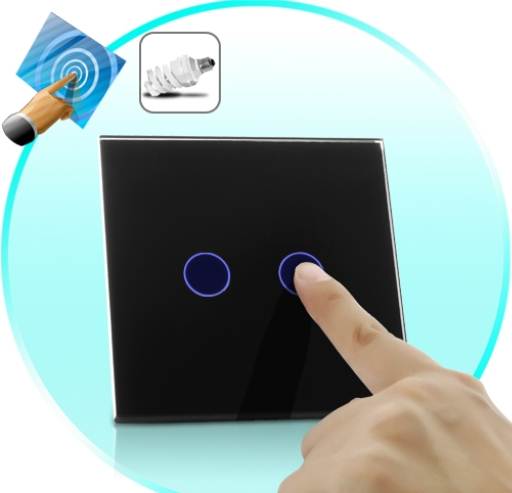

Инновационные сенсорные модели

Такие устройства работают без какого-либо механического воздействия. Для замыкания/размыкания цепи достаточно легкого касания специальной чувствительной панели, расположенной на внешней стороне прибора. Такие панели способны работать либо в режиме кнопки, либо в режиме ключа.

Конструкция  включает электронную схему, работающую на полупроводниках, чувствительного элемента и собственно коммутатора.

Сенсорный выключатель представляет собой достаточно сложное устройство, способное реагировать на легкое прикосновение. Очень удобен в использовании

Сенсорный элемент реагирует на тактильный контакт и отправляет полученный сигнал электронной схеме. Она преобразует его в команду, понятную для исполнительного органа, который ее и выполняет.

Сенсорные устройства универсальны. Они могут оснащаться дополнительными датчиками и реагировать на их сигналы, или работать дистанционно.

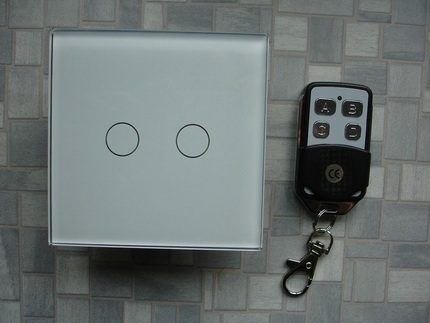

Приборы с дистанционным управлением

Эти коммутаторы дают возможность управлять светильником на расстоянии. Для этого используется специальный пульт, который по радиоканалу передает команды на осветительный прибор.

Собственно выключатель в этом случае является приемником, оборудованным коммутационными контактами, которые врезаются в питающий провод светильника.

В случае если приходится управлять светодиодными или люминесцентными лампами, к блоку питанию подают нуль и фазу.

Устройство размыкает/замыкает цепь, по сигналу, передаваемому с пульта дистанционного управления. В среднем мощности такого сигнала хватает на 25 м

Пульт может иметь различное исполнение, чаще он изготавливается в виде небольшого брелка. Дальность его работы во многом зависит от материалов, из которых возведено здание, и от его конструкции. В среднем мощности такого излучения достаточно, чтобы преодолеть порядка 20-25 м.

Пульт не сможет работать без питания, которое осуществляется от батареек. В такой схеме управления могут быть задействованы микропроцессорные контроллеры. Это даст возможность использования дополнительных функций: таймер, регулирование интенсивности света и др.

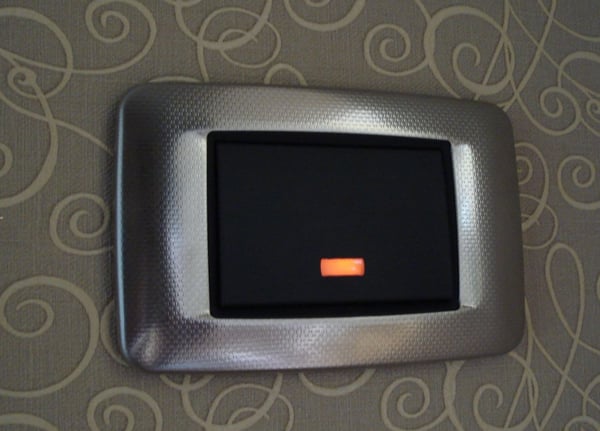

Выключатели со встроенными датчиками

В конструкцию таких устройств входят детекторы, анализирующие определенные параметры среды. Это может быть отсутствие либо наличие движения достаточно крупного объекта в зоне ответственности или интенсивность освещения.

Сигналы от датчика поступают к контроллеру, который их анализирует. Как только будут зафиксированы определенные заранее параметры, исполнительному органу отправляется сигнал.

Такой выключатель не только выполняет свою прямую функцию, но и помогает владельцу экономить электроэнергию. Он включается только при наличии движения в зоне его ответственности

После чего контакты цепи замыкаются/размыкаются. Такие выключатели чаще всего можно программировать. То есть пользователь может самостоятельно задавать параметры срабатывания устройства.

Устройства очень удобны в эксплуатации и позволяют существенно экономить энергоресурсы, поскольку срабатывают только тогда, когда есть реальная необходимость включать освещение.

Подробнее о выключателях с датчиком движения читайте в .

Проходные или перекидные модели

Выключатели такого типа можно считать разновидностью клавишных моделей. Основное отличие  – они не размыкают/замыкают контакты, а переключают их. В результате загорается или гаснет одна из подключенных к такому выключателю ламп.

Управлять освещением сразу из нескольких удаленных друг от друга мест позволяют . К таким устройствам можно подсоединять один или несколько осветительных приборов.

Популярные производители: кого предпочесть

Качество выключателей, как и любой другой продукции, во многом зависит от производителя. Заслужившие хорошую репутацию компании строго следят за качеством своих изделий, гарантируя покупателям длительную беспроблемную службу своей продукции.

Поэтому при выборе выключателя для своего дома важно обращать внимание на этот момент и по возможности выбирать изделия от известного производителя. Поговорим о лучших из них.

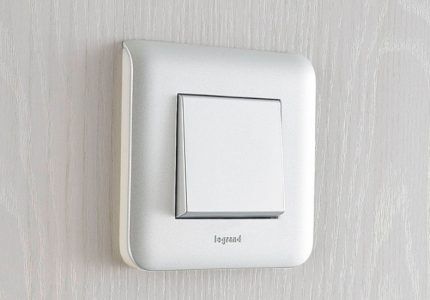

Компания Legrand из Франции

Французский бренд вышел на рынок в середине XIX века со столовым фарфором. После того, как появилось электричество, фарфор стал востребован как изолятор, фирма занялась продукцией для электрики.

Руководство изначально сделало ставку на использование в производстве новейших технологий, что дало хорошие плоды – компания входит в пятерку лучших европейских производителей электрики.

Корпуса выключателей бренда Легранд выполняются только из самозатухающего пластика, что делает их максимально безопасными в процессе эксплуатации

Продукция Легранд известна более чем в 150 странах мира, она продается под различными торговыми марками в числе которых Контактор, BTicino, Sarlam, Legrand и другие. Изделия компании отличает высочайшее качество, безопасность и надежность.

Ассортимент продукции очень широк, он включает самые разные виды настенных выключателей. Среди них можно найти традиционные модели, а так же необычные комбинированные устройства.

Они представляют собой трехклавишный либо стандартный выключатель, установленный в общем корпусе с розеткой. Компания уделяет особое внимание качеству комплектующих.

Кроме того, корпуса всех приборов, вне зависимости от их стоимости, выполняются только из самозатухающего пластика. Это значительно увеличивает безопасность эксплуатации устройств. Легранд выпускает приборы самого разного дизайна, которые вписываются в любые интерьеры.

Шведская фирма АВВ

Появилась в конце прошлого века в результате слияния двух крупных шведских концернов. Сегодня это один из лидеров производителей электроустановочных изделий. Их отличительная черта – высочайшая безопасность и качество.

Бренд предлагает удобные модульные решения, позволяющие собирать необходимые вариации из предлагаемых элементов. Для производства корпусов используются только ударопрочные, устойчивые к уф-излучению материалы.

Изделия бренда АВВ отличает не только высочайшее качество, но и стильный дизайн. Правда, стоимость таких электроустановочных приборов достаточно велика

Среди них и натуральные, такие, как сталь, дерево или бронза. Конструктивная простота изделий предполагает простой и быстрый монтаж.

Ассортимент бренда АВВ включает несколько линеек продукции, каждая из которых имеет особенный легко узнаваемый дизайн. К примеру, Reflex выполнена в традиционных строгих геометрических формах, а вот Impuls имеет мягкие закругленные линии.

Коллекции электроустановочных изделий отличаются разнообразием. Причем даже в базовых коллекциях производитель предлагает не только стандартные решения.

К примеру, во всех присутствуют рамки с флуоресцентным покрытием, которые в темноте подсвечивают корпус прибора. Продукция АВВ отличается высокой стоимостью, что некоторые относят к значимым недостаткам.

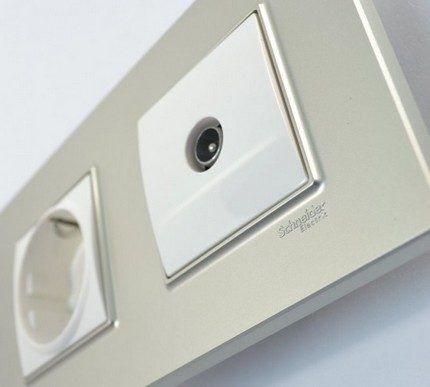

Французский бренд Schneider Electric

Основанная в XIX века как компания по производству вооружений, давно освоила рынки электроэнергетики и вышла в лидеры производства электроустановочных изделий.

В ассортименте продукции Шнейдер выключатели со световой индикацией, проходные, с дистанционным управлением, с датчиками и другие сложные вариации. Причем все они отличаются высочайшим качеством.

Компания Шнейдер наладила выпуск комбинированных электроустановочных приборов, собранных на общем основании

Фирменное отличие продукции Шнейдер – наличие пружинных контактов из бронзы. Это позволяет отказаться от использования дополнительного зажима и при этом не потерять качество создаваемого контакта. Благодаря этому монтаж изделий французского бренда предельно простой и быстрый.

Дизайн электроустановочных устройств отличается широким разнообразием. Здесь можно найти интересные модели в разном диапазоне: от лаконичной классики до броского авангарда.

Все коллекции бренда включают съемные рамки горизонтального и вертикального типа различных расцветок. Продукция компании представлена несколькими модельными линейками. Очень популярна Unica, предлагающая модульные устройства, позволяющие создавать на базе унифицированного посадочного места самые разные комбинации элементов.

Изделия от Шнейдер отличаются высокой стоимостью, причем это касается даже стандартных моделей, не говоря уже о дизайнерских моделях.

На нашем сайте есть серия статей, посвященных описанию различных видов, выбору и подключению выключателей разных типов, советуем ознакомиться:

Выводы и полезное видео по теме

Сравниваем электроустановочные устройства от разных производителей:

Что обозначает маркировка степени защиты корпуса:

Современные выключатели – сложные устройства, позволяющие сделать быт человека максимально комфортным. При этом они еще и помогают экономить электроэнергию, это касается высокотехнологичных моделей, оснащенных датчиками освещенности и движения.

Производители выпускают изделия разного дизайна, что позволяет им легко вписываться в интерьеры любого стиля. Среди ассортимента моделей легко подобрать подходящий вариант, следует только определить, какой именно выключатель нужен для существующих условий эксплуатации.

Есть, что дополнить, или возникли вопросы по выбору выключателя света? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Какие бывают выключатели и их применение

А вы знаете какие бывают выключатели? Скажите – ну, выключатели и выключатели! Купил поставил – работает!

Давайте посмотрим какие разновидности выключателей существуют.

Клавишные выключатели

Пожалуй самый многочисленный вид.

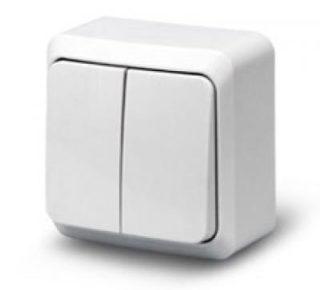

Клавишные выключатели бывают обычные одноклавишные, двухклавишные и трехклавишные. Предназначены для включения нагрузки нажатием клавиши.

Одноклавишный выключатель включает одну нагрузку (лампочку), двухклавишные две, трехклавишные соответственно три.

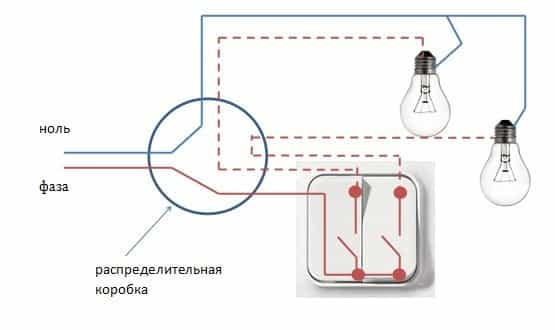

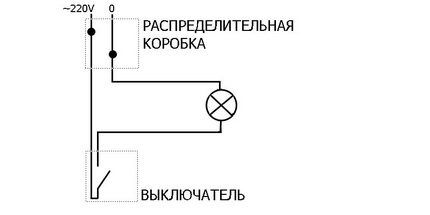

Схема включения выключателя

Также клавишные выключатели есть с подсветкой. Это удобно – выключатель видно в темноте, не промахнешься.

Проходные выключатели

Проходные выключатели в свою очередь тоже бывают одноклавишные, двухклавишные и т.д. О проходных выключателях я писал в статье “Какие бывают проходные выключатели”. Как подключаются проходные выключатели можете посмотреть здесь.

Выключатель для управления жалюзями

. Нажимаем клавишу – жалюзи движутся вверх, другую клавишу – вниз. Эти выключатели используются со специальной аппаратурой управления жалюзями.

Накладные выключатели

Как и розетки выключатели бывают внутренними и накладными. Внутренние предназначены для скрытой проводки и устанавливаются в специальную коробку, вмонтированную в стену.

Накладные же в основном используют при монтаже открытой электропроводки и устанавливаются непосредственно на стену. Накладные выключатели выглядят не так эстетично как внутренние, но тоже применяются при переделке или добавлении электропроводки.

Ретро выключатели

Более эстетично выглядят накладные выключатели в стиле “Ретро”. Они применяются совместно с проводкой “ретро” на изоляторах. Стоимость таких выключателей и проводов выше, чем у обычных. Но всё равно в последнее время популярность такой проводки растет.

• выключатель ретро накладной

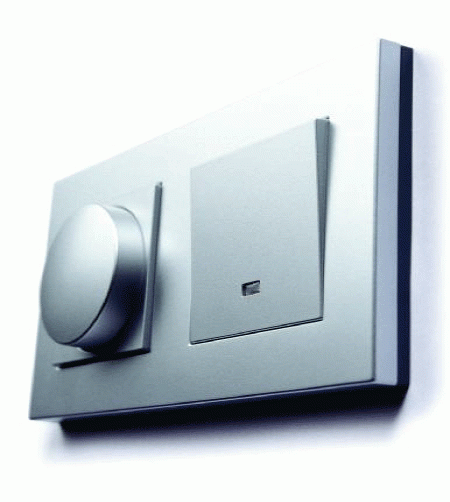

Диммеры

Есть ещё такой вид выключателей как диммеры. Вместо клавиши в нем стоит ручка-выключатель-регулятор с помощью которой можно включать-выключать-выключать свет, а также регулировать яркость лампочки.

Есть только одно но. Регулировать такой выключатель может яркость свечения лампы накаливания или галогенной. Обычные светодиодные и энергосберегайки будут загораться только при определенном пороге напряжения с диммера. Исключение составляют диммируемые светодиодные лампы. Но цена их выше чем у обычных светодиодных ламп.

Сенсорный выключатель

Работает при поднесении руки к выключателю или прикосновении к нему руки. Также может быть сенсорный выключатель с диммером. Можно не только включать свет прикосновением руки, но и регулировать яркость.

Выключатели с датчиком движения

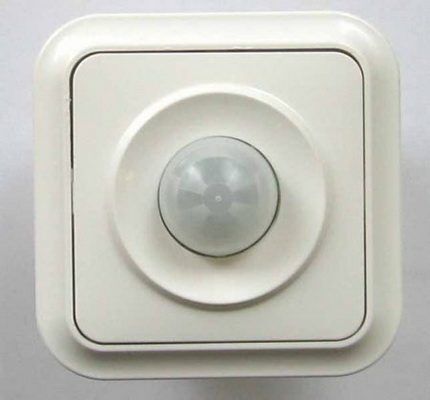

Имеет вид и размер обыкновенного выключателя, только посередине установлена линза. Устанавливается он вместо обычного выключателя. Срабатывает во время прохождения мимо него в темное время суток. Если в квартире светло, то он срабатывать не будет.

Также как и розетки выключатели тоже разделяются по степени защиты. Для установки на улице есть пыле-влагозащищенные выключатели, которые можно устанавливать на улице под навесом и даже на открытых участках.

Среди разнообразия современных выключателей всегда можно найти нужный экземпляр.

Ещё статьи по теме:

Какие бывают проходные выключатели

Виды электрических розеток в России

Еще статьи на сайте

Разновидности выключателей — ElectrikTop.ru

Для разрыва и соединения электрических цепей необходимы специальные устройства. Такими устройствами являются выключатели. Они бывают различных конструкций, в зависимости от назначения, условий работы, коммутируемого напряжения и тока. В целом это не очень сложное устройство, но достаточно ответственное. Рассмотрим, какие бывают выключатели.

Виды и типы выключателей

Для каждой области применения промышленность выпускает свои виды выключателей, все их можно разбить на несколько групп по разным признакам. Выключатели разделяются по типу. Каждый тип имеет свою область применения. Можно также разделить выключатели по способу управления.

Есть выключатели с ручным управлением, есть такие, которые управляются частями механизмов (концевой выключатель) или физической средой, в которой находятся (реле газовые, тепловые и т. д.), существуют выключатели с электроприводом. В последнем случае чаще всего речь идет о реле и магнитных пускателях, но есть именно выключатели, которые так и называются: масляные или воздушные для высоковольтных мощных цепей в энергетике.

Выключатели и розетки, как и все прочее электрооборудование делятся по условиям применения (климатическому исполнению). Сейчас широко используемся международная система защиты (International Protection) IP. После этих букв указывается две цифры и необязательная буква.

Первая цифра означает защищенность изделия от попадания в него посторонних предметов извне. Эти предметы имеют любой размер, вплоть до размера частиц пыли. Вторая цифра означает степень защищенности от влаги. Чем больше цифры – тем выше степень защищенности.

Материалы, применяемые в выключателях

Для изготовления выключателей используют два вида материалов. Первый – проводниковые, которые должны отвечать требованиям высокой коррозионной устойчивости и малого электрического сопротивления, и второй – это изоляция. Здесь, наоборот, сопротивление должно быть как можно выше, также на высоте должна быть устойчивость к теплу и химическая. А также очень важна механическая прочность, так как иногда к выключателям прикладываются повышенные усилия.

Для токоведущих частей в составе выключателей используют латунь, медь, бронзу. Эти материалы устойчивы к коррозии и имеют низкое сопротивление. Контактные поверхности очень часто снабжают напайками из сплавов, содержащих драгоценные металлы: серебро, золото, платину, родий. Это увеличивает срок службы (наработку на отказ) выключателя. Дешевые модели используют простые медные напайки с легирующими добавками.

Основание и подвижные изолирующие части изготавливают из термостойких и малогорючих пластиков с минеральными наполнителями. Дело в том, что при прохождении значительных токов и повышенного переходного сопротивления в контактах, выключатель начинает греться и это тепло не должно повредить его конструкцию. В мощных выключателях используют керамические материалы, и асбест. Корпуса выключателей изготавливают из различных материалов, в зависимости от исполнения.

Выключатели для дома (бытового применения)

В быту применяют различные виды выключателей, однако их назначение обычно ограничивается управлением светильниками. Такой выключатель должен быть удобным, безопасным, имеющим привлекательный дизайн. По способу установки он может быть встроенным или устанавливаться снаружи. В наши дни в качестве органов управления используют поворотную клавишу, такие выключатели распространены в Европе.

В США почти все выключатели рычажкового типа (тумблеры), видимо, традиция. Еще раньше использовались поворотные выключатели, изобретение еще Томаса Эдисона. Они были распространены во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Для включения светильников используют выключатель одноклавишный, для люстр применяют двухклавишный выключатель или даже трехклавишный выключатель. Двойной выключатель света также часто используют для пары помещений туалет/ванная. Нужно сказать, что современные источники света весьма продвинуты по сравнению с тем, что было еще лет 15 назад. Поэтому появилось много выключателей с дополнительными функциями. Наиболее простая из них – выключатель с подсветкой для ночного времени.

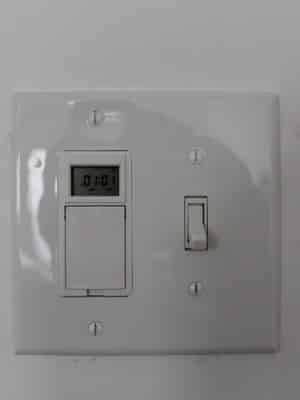

Выключатель с таймером отключения используется для экономии света в небольших помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет.

Выключатель с регулятором яркости может быть использован с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

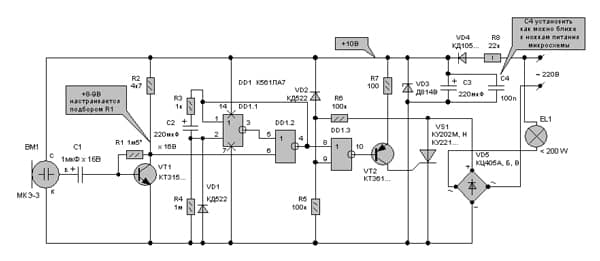

Есть довольно экзотический вид – выключатель по хлопку. Внутри его стоит микрофон, усилитель и микропроцессорное устройство для распознавания характера звука. Такой выключатель после установки может не сработать с первого раза, так как он запоминает звук от пользователя в памяти для последующего сравнения. Надо откровенно сказать, что это довольно дурацкий способ включения и выключения света – люди могут уже спать и шум будет их беспокоить.

Напольный выключатель выполняется в виде кнопки с фиксацией. Он рассчитан на небольшое усилие нажатия и конструктивно выполнен таким образом, чтобы его не повредил большой вес, выдерживал вес ноги.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика прячется за декоративной крышкой. Чтобы пользоваться таким выключателем, включить или выключить его, требуется потянуть за шнур или слегка дернуть его.

Обозначение выключателей на строительных схемах

Одна из схем, которой пользуются строители-электромонтажники, не является принципиальной электрической. Это схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Иногда потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Им показывают схему, в которой им сложно разобраться и они часто принимают ее как есть, а потом возятся с переделками. Ниже показано обозначение розеток и выключателей на чертежах.

Обозначение выключателей на чертежах указывают небольшим кружком, от которого исходит отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°: выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

Розетки обозначаются полуокружностью, выпуклой вверх (чаще сегментом круга). От окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

На картинках были изображены накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, но они имеют более высокий класс защиты: от IP44 до IP55, что соответственно означает:  «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

Для отличия таких розеток на чертежах, а также выключателей, для них применяют заливку черным сплошным цветом. Все остальные правила для обозначений остаются прежними. Для более подробных сведений об обозначениях электрики на строительных чертежах обращайтесь к ГОСТ 21.614–88.

разновидности наружных и внутренних электрических приборов, аппараты для управления светом дома

Бытовой выключатель представляет собой двухпозиционный коммутационный прибор с разомкнутыми контактами в нормальном положении. Применяется он в электрических сетях напряжением до 1 тыс. вольт, не предназначен для отключения токов короткого замыкания, и в нем не предусмотрены устройства для гашения электрической дуги. Выпускаются эти аппараты как для внутренней установки в стену, так и для наружной.

Назначение аппаратов

Любой бытовой электрический выключатель подключается в разрыв фазного провода. То есть на вход и выход подсоединяется проводник под напряжением, а нулевой провод остается целым. При подключении обоих проводов произойдет короткое замыкание электрической проводки. Для комнатного освещения применяются разные конструкции приборов, основным назначением которых считается:

• размыкание электрической сети;
• подача напряжения на светильник.

Обычно освещение включается и выключается пользователями вручную. Комнатные аппараты конструктивно предназначены для работы в электропроводке дома при номинальных параметрах сети, они не осуществляют отключение при больших нагрузках и коротких замыканиях. Для этого предназначены автоматические выключатели, устанавливаемые на входе в помещение. В их конструкцию входят:

• расцепители тока;
• устройства отсечки;
• механизмы гашения дуги.

Любые световые выключатели выпускаются под определенные параметры тока и напряжения. Конструктивно они отличаются способом установки, подсоединением проводов, степенью защиты от пыли и влаги, методом управления.

Чаще всего провода подсоединяются к клеммам приборов винтовыми зажимами. Некоторые последние модели обладают пружинными клеммниками, которые позволяют ускорить монтаж электрооборудования.

Способы установки и подключения

Потребитель предварительно выбирает прибор по способу установки. Если необходимо монтировать скрытый бытовой электровыключатель, то для этого следует просверлить в стене монтажное отверстие. Такая установка проводится, когда монтируется скрытый монтаж электрических сетей. Если применяются нестандартные аппараты, то выполняются соответствующие под них отверстия.

Наружные приборы обычно устанавливаются в помещениях с открытой электрической проводкой. Такой монтаж проводится в деревянных загородных домах, на промышленных предприятиях, строительных вагончиках и в помещениях, где невозможно спрятать провода или они устанавливаются по временной схеме.

Обычно для дизайнерского оформления больше подходят скрытые аппараты, так как они выглядят привлекательнее. Для подключения проводки используются два типа:

• винтовой;
• безвинтовой.

Более привычным считается первый способ соединения, когда провод соответствующего размера вставляется в клемму и притягивается винтом. Единственный недостаток — ослабление крепления из-за вибрации проводников под воздействием электрического тока. Особенно это касается многожильных проводов. Незатягивающиеся пружинные клеммники позволяют подключать провода практически разных размеров и конструкций. Следует учитывать, что такое соединение не подходит для проводов из алюминия.

Преимуществом этого подключения считается отсутствие необходимости постоянной протяжки клемм. Для подсоединения алюминиевой проводки дополнительно используется специальная смазка, которой обрабатываются концы проводов.

Клавишные конструкции

Простейшая конструкция аппарата управляется нажатием на клавишу или тумблер. Внутри устройства находятся неподвижные контакты и перемещающийся подвижный механизм с пружиной.

Если она работает на сжатие, то при воздействии на тумблер усилие передается на шарик, который сжимает пружину. В клавишных выключателях с помощью шарика происходит перемещение подвижного контакта и соединение их с неподвижными клеммами.

Существуют виды выключателей света, в которых применяются пружины, работающие на растяжение. Они крепятся к раме, перемещаются вокруг оси и прижимают ее к основанию аппарата. В зависимости от места нажатия на клавишу происходит включение или выключение светильника.

Если клавишный прибор подобран согласно электрическим параметрам, то он может прослужить несколько десятилетий. Особенно это относится к конструкциям, которые производились отечественными предприятиями в прошлом веке.

Другие виды приборов

Кроме клавишных, бывают выключатели света, с успехом использующиеся как в домашних, так и в производственных условиях. Разновидности их зависят от особенностей конструктивного строения. По способу включения они бывают:

• кнопочными;
• веревочными;
• поворотными;
• ползунковыми.

В кнопочных конструкциях контакты функционируют совместно с пружинным механизмом: при нажатии они смыкаются, а при повторном воздействии — размыкаются. Обычно такие устройства устанавливаются на настольных лампах и настенных светильниках. Цена таких моделей несколько дороже, чем у клавишных механизмов.

Изделия, включаемые с помощью веревки, представляют собой переделанные кнопочные модели. В них переключение происходит за счет рычага, один конец которого нажимает на кнопку, а ко второму привязана веревка или цепочка. Их преимуществом считается то, что светильники очень легко включить в темноте даже ребенку.

У поворотных выключателей света принципиальная схема сходна с клавишными аппаратами. Они обладают двумя фиксированными положениями, которые достигаются поворотом специального рычага. Конструктивно такой механизм выпускается в одиночном исполнении и используется довольно редко — только при монтаже открытой электропроводки.

Одной из простых конструкций считается ползунковый механизм, где включение осуществляется за счет смещения контактного ползунка в одну сторону. При обратном перемещении маленькая защелка перестает удерживать контакты, и они под воздействием пружины разъединяются. Обычно такой механизм используется для включения переносных осветительных устройств.

Современные устройства

Проходные выключатели могут называться двухпозиционными переключателями, замыкающими любую ветку электрической проводки. В основу этой электрической схемы входят три контакта: один на входе и два на выходе. Такая особенность конструкции позволяет устанавливать два выключателя в одну схему и управлять светильниками из разных мест.

От простых аппаратов они практически ничем не отличаются, кроме способа включения. Совместно с ними часто используются перекрестные или реверсивные приборы. Такой комплекс выключателей применяется для управления светом из трех и более мест. В его конструкцию входят 4 контакта — по 2 на входе и выходе.

В некоторых случаях эти аппараты можно использовать в качестве простых выключателей. Популярными стали светорегуляторы (диммеры). Они отличаются способностью регулировать мощность освещения, кроме полного выключения, и представляют собой регулируемое сопротивление, которое управляется круглой ручкой и устанавливается в сеть последовательно к потребителю. Особенно удобны такие выключатели в домах с большим количеством комнат и подсобных помещений.

Очень удобны в управлении сенсорные выключатели, которые срабатывают от прикосновения пальца. Принцип их работы основан на изменении емкости конденсаторов, встроенных в устройство. Выполняются они в виде компактных панелей и имеют привлекательный вид.

Не менее популярны акустические выключатели, которые срабатывают от хлопка ладонями. Единственный недостаток — нештатное срабатывание от постороннего шума.

Более популярными считаются дистанционные выключатели, позволяющие управлять светом с пульта. Обладают они большими программными возможностями не только включать и выключать свет, но и устанавливать определенную мощность освещения.

виды, подключение своими руками, схемы

Для контроля систем освещения необходимо использовать специальные приборы. Дистанционный выключатель света с пультом и классический контактный вариант являются необходимыми устройствами в квартире и частном доме.

Виды

Сейчас на рынке представлено огромное количество разнообразных выключателей, которые разнятся по конструкции и принципу работы. Рассмотрим основные из них:

1. Кнопочные;
2. Поворотные;
3. Диммеры;
4. Дистанционные;
5. Переключатели со шнуром;
6. Выключатели с расширенным функционалом (инфракрасный вариант, с датчиком движения, акустический и т. д.).

Одноклавишный и двухклавишный (двойной) выключатели света являются наиболее распространенными в нашем время. Принцип их работы основан на замыкании электрической цепи при переключении контрольной кнопки. Они очень просты как в использовании, так и в установке. Конструкция этого выключателя позволяет устанавливать его в любой части жилища или производственного помещения, его проще всего заменить или модернизировать. Также достаточно часто их монтируют для подсветки мебели или интерьерных ниш.

Фото — клавишные переключатели

Поворотный переключатель является самым первым подобным устройством. Внутри такого прибора расположен специальный поворотный механизм, который замыкает контакты при изменении положения ручки. Сейчас можно встретить современные поворотные выключатели света с регулятором яркости (диммером). В основном они выпускаются в ретро-стиле для стилистического оформления интерьера.

Плавный диммерный выключатель или реостат основан на принципе изменения яркости света, он может быть контактный и бесконтактный. Подобную модель часто устанавливают в детских комнатах или офисных помещениях, но ими также пользуются в кинотеатрах, на производстве. Он представляет собой классический электронный резистор, который подключается к питающему кабелю. Его можно использовать для контроля любых типов ламп.

Фото — диммер

Дистанционные выключатели идеально подойдут для установки в помещениях с большой площадью. Такое устройство контролируется пультом, к примеру, Livolo. «Умный» переключатель состоит из приемного пункта и управляющей схемы. Приемник может устанавливаться в любой точке квартиры и даже иногда за её пределами, его контактные провода соединяются с необходимым светильником, контроль работы которого осуществляется за счет переключения клавиш на пульте. Главным достоинством такого принципа работы является возможность контролировать сразу несколько отдельных переключателей или даже целых групп устройств для освещения жилья.

Фото — пульт управления

Практически все типы выключателей света со шнуром используются для настенных светильников бра. Они удобны в использовании в спальнях и детских комнатах, у них доступная цена и большой ассортимент дизайна. Их принцип работы похож на классический клавишный, исключая одну деталь: замыкание контактов производится нажатием кнопки, а при помощи шнура.

Виды выключателей света с расширенным функционалом:

1. С датчиком движения;
2. С таймером;
3. Создающие эффект присутствия;
4. Беспроводные и сенсорные;
5. Акустические.

Автоматические выключатели со встроенным датчиком движения представляют собой достаточно сложный прибор, который состоит из нескольких частей. Первая – это сенсор, воспринимающий инфракрасные лучи, второй – светильник. Главной особенностью этой модели является возможности при правильной настройке обеспечить включение света исключительно в месте, где сейчас находится человек. В основном это уличный или проходной (для заднего двора, в подъездах, коридорах) прибор, который производится в антивандальном исполнении: защищенный решеткой. Эти сенсорные датчики могут реагировать как на тепло человеческого тела, так и на ультразвук.

Фото — датчик движения

При этом беспроводные сенсорные выключатели света с эффектом присутствия являются полной противоположностью этим устройствам. Они напротив, необходимы для отключения света в момент, когда какое-то помещение пустеет. Этот прибор часто применяется в магазинах или крупных офисах.

Выключатель с таймером – это регулятор света, который включается только на какое-то определенное время. Такая система работы позволяет обеспечить экономию электрической энергии. Регулируемый таймер встроен непосредственно в светильник, при этом не во всех моделях есть функция настройки. В зависимости от марки и типа, регулировка может осуществляться от нескольких минут до нескольких часов, а после истечения времени свет сам по себе погаснет.

Фото — таймер

Звуковой выключатель отличается от инфракрасного тем, что реагирует на колебания воздуха при звуковых волнах, он выключается и включается по хлопку. При необходимости его можно изготовить с регулировкой яркости света или дополнить другими функциями.

Схема акустического датчика

Отдельно нужно рассмотреть такие модели выключателей, как беспроводные или сенсорные. Они могут устанавливаться в любой части дома, на мебели и прочих поверхностях. Для их управления используется достаточно простая схема, при которой сенсорный датчик встраивается в щиток или специальную панель. Он передает радиосигналы или импульсы wifi на приёмники, встроенные в светильники. Этот накладной прибор можно перенести в любую часть жилья или офиса и управлять освещением из одного определенного места или при помощи пульта.

Фото — сенсор

Также приборы классифицируются по исполнению:

1. Накладной;
2. Встраиваемый;
3. Переносной.

У каждой перечисленной модели есть свои достоинства и недостатки. Но при необходимости в любой момент можно разобрать устройство и подсоединить нужный датчик или сенсор, тем самым, модернизируя переключатель. Купить любой выключатель можно в электрических магазинах, также там можно подобрать детали, чтобы собрать устройство контроля света самому.

Видео: датчик движения для включения света

Как подключить регулятор

Подключение выключателя света легко осуществляется своими руками, если есть схема питания квартиры и проект необходимого присоединения. В зависимости от типа устройства, принципа работы и конструктивного исполнения может изменяться принцип монтажа.

Фото — схема подключения

Рассмотрим, как подключить двухклавишный выключатель света Legrand (схема подойдет и для трехклавишного):

1. Двухклавишный переключатель представляет собой два одноклавишных, поэтому поставить такой регулятор света не составит труда. На панели любой модели производителем публикуются обозначения контактов и принцип их расположения. Иногда также указываются цвета проводов;
2. Общий контакт, необходимый для подключения питания, обязательно располагается снизу. Таким образом, Вы имеет два контакта, которые будут отведены к светильникам и один – который будет производить подключение к общей сети электрического тока;
3. Любой импульсный и контактный прибор должен создавать разрыв в фазе. Это гарантирует безопасность при проведении определенных работ после выключения света;
4. В большинстве случаев, двух- и трехклавишный прибор устанавливается при помощи распределительной коробки. В ней нужно соединить провода нуля обоих светильников между собой. Положение общего провода не меняется и к нему подводится кабель питания;
5. У выключателя также есть два фазных провода, которые нужны для замыкания и размыкания цепи. В большинстве случаев, они отличаются цветом друг от друга. Подключение производится так: один кабель подводится к сетевому, а другой к первому;
6. Правильное расположение проводов также позволит Вам осуществить подключение групп светильников к такому выключателю, так часто подсоединяются люстры с 5, 6 и более лампами.

На любой выключатель света нужно будет установить также провод заземления, иначе Вы не сможете при необходимости безопасно провести ремонт или даже разобрать устройство. Если Вы хотите установить модель с управлением таймером или другим датчиком, то нужно внимательно прочитать инструкцию производителя и изучить контактную схему.

Нужно помнить, что разобрать, отремонтировать и сделать выключатель света можно только при выключении питания квартиры или дома (замена любого электрического устройства требует полного выключения защитного автомата).

Электрический выключатель. Виды и работа. Применение

Электрический выключатель – это устройство, предназначенное для размыкания электрической цепи через которое осуществляется передача напряжения на различные потребители. Он используется в сетях с рабочим напряжением до 1000В. В большинстве случаев устройство не оснащается системой автоматического отключения токов в случае короткого замыкания.

Как подключается электрический выключатель

Устройство монтируется для обеспечения разрыва фазного провода. Фактически, кабель нулевой полярности идет от распределительной коробки на источник потребления напрямую, в то время как фаза проходит через корпус выключателя и подсоединяется к его клеммам. Данный механизм имеет два рабочих положения. В одном концы провода не имеют контакта между собой, поэтому потребитель находится обесточенным. Во втором положении клеммы соединяются, поэтому пропускают электрический ток, в результате чего потребитель работает.

Внутри корпуса выключателя предусматриваются специальные винты для закрепления концов провода фазы. К одному посадочному гнезду он подводится, а через второй уходит к потребителю. В большинстве случаев выключатель состоит из двух главных разборных частей. Первая предназначена для фиксации провода и закрепления корпуса выключателя, а вторая выполняет роль защитной лицевой крышки.

Виды выключателей

По способу монтажа выключатели бывают:

• Встраиваемые.
• Для внешней установки.

Встраиваемая конструкция подразумевает монтаж в специальные технологические отверстия на стене, что позволяет скрыть видимость всего механизма, оставив только его лицевую часть. Такой способ обеспечивает максимальную аккуратность и применяется в том случае, если установлена скрытая проводка. Это обычно характерно для жилых и офисных помещений. Такие устройства более требовательны к качеству установки и более сложные в ремонте.

Электрический выключатель для внешней установки закрепляется на поверхности стены и подсоединяется к проводу, который проложен открытым способом. Обычно такие устройства применяют в технических помещениях, где эстетическая сторона менее важна. В отдельных случаях подобные выключатели можно встретить в домашних помещениях, при проведении монтажа так называемой ретро проводки, состоящей из скрученного кабеля.

По принципу работы выключатели бывают:

• Клавишные.
• Кнопочные.
• Рычажные.
• Поворотные.
• Шнуровые.
• Сенсорные.

Клавишный является самым распространенным. Он имеет крупную клавишу на лицевой части, выполняющую роль рычага. В одном положении токопроводящие клеммы контактируют между собой, в то время как во втором размыкаются.

Кнопочный оснащается кнопкой с установленной механической пружиной. При нажатии на нее осуществляется контакт на проводе. При повторном нажатии пружина подымает кнопку и препятствует соединению между клеммами. В результате чего потребитель обесточивается.

Рычажный является одной из самых надежных, но не столь распространенной конструкцией. Он имел огромную популярность в XX веке, но его внешний вид считается морально устаревшим визуально. Такое устройство работает по принципу рубильника с маленьким рычажком.

Поворотный так же имеет два положения. В первом электрическая цепь на клеммах замыкается, а во втором размыкается. Смещение между положениями осуществляется поворотом. Это также довольно надежная конструкция, которая больше используется на промышленных объектах, и не популярна для домашних помещений.

Шнуровой или веревочный электрический выключатель подразумевает изменение рабочего положения клемм путем вытягивания подвешенного шнурка. Это удобная, но ненадежная конструкция, которая все же пользуется популярностью. Такие устройства устанавливают на маленькие светильники и бытовые вытяжные вентиляторы. В устройстве имеется пружина, позволяющая переключаться между режимами. Если дернуть за шнур, то клеммы смыкаются, и потребитель получает электричество. При повторном воздействии на шнурок, электрическая цепь прерывается.

Сенсорные являются самыми современными. Они не подразумевают механического переключения прямым воздействием. Чтобы замкнуть или разомкнуть электроцепь, необходимо прикоснуться пальцем к поверхности выключателя. Скрытые в его устройстве механизмы сами осуществляют смену режимов.

По функциональности электровыключатели бывают:

• Одно и многоклавишными.
• Проходными.
• Перекрестными.
• Со встроенным димером.
• С подсветкой.
• Автоматические.
• Антивандальные.

Электрический выключатель с одной клавишей является самым распространенным. Его устанавливают для осуществления включения и отключения одного бытового потребителя электричества. Такое устройство обычно выбирается для управления освещением жилых и нежилых помещений. Также данная конструкция может предусматривать набор из нескольких клавиш, что позволяет осуществлять управление с одной точки несколькими приборами. При установке такого переключателя, и проведении правильного монтажа, возможно управлять лампочками одной люстры, осуществляя включение каждой из них по отдельности или группами. Это дает возможность корректировать оптимальное освещение. Также с помощью такого электровыключателя можно осуществлять раздельное управление различными бытовыми приборами, к примеру, плафоном и вытяжкой.

Проходные внешне ничем не отличаются от классических клавишных, при этом они устанавливаются в разных местах. Они управляют одним источником света или потребителям. Такие устройства требуют проведения монтажа с соблюдением особой схемы. Выключатели данного типа обычно устанавливаются в коридорах. Один из них ставится в начале, а другой в конце помещения. Войдя в коридор и нажав на один из выключателей, можно получить свет, после чего пройдя через помещение и добравшись до второго рубильника, можно отключить уже через него. При этом все, кто будет идти следом, сможет действовать по такому же принципу. В это же время при движении в обратную сторону, включатели будут работать аналогично, поскольку они не имеют привязанности к положению клавиш.

Электрический выключатель перекрестного типа является похожей конструкцией с проходными устройствами. При этом они размещаются не парно, а в любом количестве, требуемом при монтаже. Такие устройства обычно устанавливают на производственные предприятия в крупные цеха, что позволяет осуществлять управление подсветкой, находясь в любой точке помещения.

Электровыключатели с димером позволяют не только прекращать передачу фазы тока, но и плавную регулировку подачи электричества. Такие устройства устанавливают на управление световыми приборами.

Отдельной категорией идут выключатели с подсветкой. Конструктивно они практически ничем не отличаются от прочих видов, за тем исключением, что имеют световой индикатор. Это позволяет их находить в темноте, что очень удобно для домашнего помещения. Такие устройства не требуют особой технологии подключения, а кроме этого стоят лишь слегка дороже.

Электрические выключатели автоматического типа обычно можно встретить внутри электрощита, но также их устанавливают для управления мощными осветительными приборами и промышленным оборудованием. Такие системы кроме функции подачи и отключения электричества, осуществляют автоматический контроль за параметрами тока. При его резком изменении до критического уровня, система срабатывает автоматически, разрывая цепь. В результате напряжение не передается дальше потребителю, что исключает его короткое замыкание. При этом нужно отметить, что такие системы не являются панацеей, поскольку существует большой ассортимент оборудования, которое не переносит резкого обесточивания. В первую очередь это компьютерная техника.

Антивандальные обычно устанавливается в общественных местах. Они имеют усиленную конструкцию, а также сделаны таким образом, чтобы не иметь выпирающих частей. Обычно это устройства кнопочного типа, которые встраиваются в стену. Они изготовлены из металла, что повышает их устойчивость к механическому воздействию. Такие устройства можно встретить в подъездах домов, общественных туалетах и прочих местах с высокой посещаемостью.

Отличие между электровыключателями

Электрический выключатель может отличаться не только по конструктивным особенностям, но и прочим характеристикам. В первую очередь к ним относится:

• Рабочий ток.
• Напряжение в сети.
• Наличие пыле и влагозащиты.

Рабочий ток является одним из главных критериев, по которым подбираются электровыключатели. Этот показатель характеризует, какую нагрузку смогут выдержать клеммы устройства без их перегорания. К примеру, если на корпусе имеется надпись об уровне рабочего тока 1А, то это оборудование нельзя применять для потребителя на 2А.

По напряжению бытовой электрический выключатель может предусматривать подсоединение к сети на 220 и 380В. Чаще всего используется первый вариант, поскольку трехфазная сеть характерна больше для промышленных объектов и не используется в жилых постройках.

Подавляющее большинство выключателей не имеют защиты от пыли и влаги, поскольку используются в обычных помещениях, где не наблюдается избытка сырости и пыли. Для специфических объектов выпускаются устройства с уплотненной конструкцией, которая предотвращает попадание внутрь корпуса капель влаги и пыли. Этот показатель выражается цифровой маркировкой с приставкой IP. Чем выше цифра, тем эффективнее уровень пыле и влагозащиты. Лучшими для выключателей являются уровни защиты ip44- ip67.

Похожие темы:

типы по способам коммутации и установки, места применения

Содержание статьи:

Несмотря на простое устройство выключателя, предлагаемый производителями ассортимент постоянно расширяется. Создаются и внедряются дополнительные функции, выводящие комфорт использования приборов на новый уровень. Чтобы разобраться и выбрать наиболее подходящий вариант, следует ознакомиться с основными видами выключателей, преимуществами, особенностями и отличиями.

Основное назначение выключателя

Задача устройства – замыкать либо размыкать электрическую цепь, включая тем самым осветительный прибор

Выключатель света – это устройство для коммутации проводников, которое соединяет и разъединяет цепь электропроводки. Стандартные модели подключают к цепи с определенными параметрами. Характеристики механизмов и проводки должны соответствовать, иначе возникнут замыкания и другие проблемы.

Коммутаторы рассчитаны на конкретные пределы нагрузки напряжения и проводимого тока. Уточнить параметры устройства можно в технической инструкции или посмотреть на корпусе. Главная задача выключателя – подавать питание к светильнику и прекращать подачу, если в осветительном приборе нет необходимости. Современные виды выключателей существенно отличаются друг от друга по многим параметрам.

Способы коммутации

Выключатель с винтовым видом зажима проводов

Коммутатор соединяет провода и замыкает электрическую цепь. Существует два основных метода коммутации (закрытия и открытия цепи), каждый из которых имеет свои особенности. Окончательный выбор зависит от возможностей, навыков и предпочтений монтажника. В частности разительно отличается цена на устройства.

Механизм с винтовым зажимом

Электрический выключатель с фиксацией проводов подобного типа считается наиболее надежным. Зажимы закрепляются небольшими винтами, которые закручиваются до упора. Монтаж требует сноровки и времени, но качество подключения получается более крепким.

Электромонтажеры рекомендуют один раз в шесть месяцев проверять контакты и подкручивать во избежание непредвиденного разъединения цепи питания. Наиболее оптимальными винтовые зажимы считаются для работы с кабелем из алюминия.

Механизмы с пружинным контактом

Электровыключатели бытовые с пружинными клеммами являются самыми простыми по принципу работы, сборке и соединению концов кабеля. Внутри устройства вместо винтов установлены небольшие пластины (микроконтакты), которые прижимают провод и обеспечивают надежность подсоединения к электрической цепи.

Главный недостаток – конец провода должен быть зажат с правильной стороны. В противном случае полноценно работать устройство не сможет. Лучше всего приобретать механизмы с контактами из меди – соединение более прочное, материал надежный, пружинистый.

Способ установки выключателя

Накладной двухклавишный выключатель

Типы выключателей по способам монтажа различаются открытые (накладные) и внутренние (встраиваемые). Выбор зависит, прежде всего, от вида электропроводки, подбираются соответствующие устройства. При этом устанавливать внутренний выключатель при наружной проводке не запрещено.

Накладные приборы существенно выступают над поверхностью, но не требуют дополнительного отверстия внутри стены (по типу подрозетника). Не всегда такие устройства выглядят эстетично, но некоторые дизайнерские модели специально выбирают для дополнения внутренней и внешней отделки помещения.

Для встроенных коммутаторов необходима дополнительная полость по размеру, которую следует заранее подготовить. Подобные выключатели необходимо учитывать при построении первоначального плана электропроводки. Приборы практически не выделяются, что делает их более эстетичными и удобными.

Степень защиты корпуса

Степень защиты может наноситься непосредственно на корпус изделия

Выбирать корпус следует в соответствии с условиями эксплуатации включателей и выключателей света. Корпуса производят с разными степенями защиты. Например, для установки на улице и в сухом помещении показатель будет существенно отличаться. Разработан специальный ГОСТ, в соответствии с которым определяются характеристики производства внешних панелей.

Определить степень защиты выключателя можно по маркировке. На корпусе отмечается латинскими буквами IP и цифрами. Значение показывает устойчивость прибора к влажности, попаданию пыли и грязи. Также соответствующая отметка есть в технических документах к устройству.

Наиболее низкий уровень обозначается IP00, самый высокий показатель – IP68. Первая цифра указывает на степень защищенности от пыли, вторая – от влаги. Приборы первого значения не имеют защиты от внешних условий. Последние могут работать при высокой влажности, например, в банях и ванных комнатах, а также на улице.

Иногда после цифр следуют дополнительные буквы. Символика указывает на иные характеристики, которые не имеют особого значения для бытового использования. Учитывая обозначения, выбирают соответствующий прибор. Например, в спальню или гостиную квартиры можно установить коммутаторы с показателями IP20, а для санузла лучше выбрать IP44.

Отличия выключателей по способам управления

Современные устройства оснащены несколькими вариантами управления. При этом способ не влияет на то, как устроен выключатель. Отличается внешний вид и метод использования. Выбор осуществляется исходя из предпочтений пользователей, внешнего вида.

Клавишные приборы

Клавишный вид выключателя света

Наиболее распространенный и знакомый вариант. Внутри коммутатора контакты закрепляются стационарно, переключение осуществляет качающийся механизм на пружине, которая работает на сжатие и растяжение (включение, выключение). Число клавиш отличается по необходимости. Устройство одноклавишного выключателя считается классическим и самым простым.

В некоторых моделях используется шарик, который качается по закрепленному коромыслу. Деталь проходит по оси и перекатывается, сдвигая механизм к контактам на противоположной стороне. В других оборудуют подпружинную рамку, которая, раскачиваясь, создает и разрывает электрическую цепь.

Преимущество последних – длительный срок эксплуатации. Если правильно подобрать устройство по характеристикам электропроводки и условиям использования, коммутатор будет работать несколько десятилетий. Стоимость клавишных механизмов невелика, что часто привлекает покупателей.

Кнопочные приборы

Выключатель света веревочного типа

Микроконтакты соединены с пружиной – при первоначальном нажатии цепь замыкается, при повторном разъединяется. Чаще всего встречаются в небольших устройствах (например, настольных лампах классического «советского» образца). Цена не намного выше клавишных, но компенсируется необычностью внешнего вида и способа коммутации.

Веревочные приборы

По принципу действия такие устройства схожи с кнопочными переключателями. Дополнительная деталь – рычаг, с одной стороны закрепляемый к кнопке коммутатора, с другой оснащенный веревкой, шнурком из хлопка или цепочкой.

Основные преимущества веревочного выключателя – проще найти в темноте, доступны даже для ребенка. В остальном такие устройства привлекают лишь нестандартным внешним видом.

Поворотные приборы

Данная разновидность коммутаторов по схеме переключения схожа с клавишными приборами. Внутри контакты могут находиться только в двух положениях, но в качестве переключателя используется поворотный рычаг. Используются подобные приборы редко, в основном в ретро-дизайне. Могут быть только одиночными, в отличие от двух- и трехклавишных выключателей.

Сенсорные приборы

Сенсорный выключатель очень удобен в использовании

Устройство сенсорного переключателя предполагает использование двух различных схем действия. Первые модели срабатывали за счет небольшой электрической емкости тела человека (конденсаторный принцип работы). При соприкосновении текущая емкость прибора изменялась, что и служило сигналом для переключения положения механизма.

Дополнительный плюс таких коммутаторов – возможность плавной регулировки степени освещения. При быстром нажатии происходит включение/выключение. При удерживании пальца на поверхности – снижение или увеличение уровня света.

Модели последних разработок выглядят как небольшие дисплеи. Регулировка осуществляется за счет встроенных микросхем. Могут быть включены дополнительные функции – таймер, подсветка, другие.

Акустические

Коммутаторы с акустическим способом управления имеют определенные преимущества, недостатки. С одной стороны, удобство использования из любой точки помещения, с другой – устройство может сработать в непредвиденный момент (звук пробки от шампанского, хлопанье ребенку за хорошо рассказанный стих, других). Монтажеры рекомендуют устанавливать их в паре с классическими вариантами.

Функциональность приборов

Устройство с дистанционным типом управления

Отличия приборов по функциональности необходимо учитывать, если требуется установить выключатель с дополнительными функциями. Чтобы подобрать оптимальный вариант, следует рассмотреть основные разновидности:

• проходные – по принципу работы это не выключатели, а двухпозиционные переключатели, которые замыкают или размыкают необходимую ветвь электрической цепи; работают на основе трех микроконтактов, иногда срабатывают с задержкой;
• перекрестные/реверсивные – предназначены для управления одним источником света из трех и более точек; например, можно включить свет в коридоре на первом этаже, а выключить на последнем, часто используются в спальнях – один рядом с дверью, другой около кровати;
• световые регуляторы (диммеры) – позволяют плавно менять освещенность в помещении;
• дистанционные – дополняются специальными пультами, одна из разработок системы «умный дом».

Выключатель с датчиком движения

Современные выключатели и переключатели могут включать в себя несколько различных функций одновременно. К наиболее распространенным относятся:

1. подсветка – позволяет быстро найти устройство в темноте, может служить своеобразным ориентиром при движении по комнате;
2. контроллеры – используются, если осветительный прибор расположен в одном помещении, а выключатель в другом, на корпусе, одновременно с лампочкой, включается и выключается небольшой диод;
3. таймер – автоматическое прерывание цепи через заданный промежуток времени, после чего свет гаснет;
4. датчик движения – реагирует на передвижения в комнате, позволяет сэкономить электроэнергию – не «забудет» выключиться, если в комнате никого нет;
5. датчик присутствия – относительно новая разработка, контролирует с помощью инфракрасного излучения, которое «проверяет» наличие человека в комнате – свет не выключится, даже если долго находиться в одном положении.

В зависимости от плана помещения, предпочтений пользователей подбирается оптимальный вариант. Производители постоянно вносят поправки, создают новые интересные модели.

Популярные производители

Коммутатор света Легранд

От производителя выключателей, как и других товаров, зависит множество параметров: качество исполнения, срок службы, внешний вид, состояние элементов, другие характеристики. Компании, которые работают давно и постоянно поддерживают уровень покупательского интереса, с большей ответственностью относятся к производству изделий.

Французская фирма Legrand входит в пятерку крупных производителей электрики в Европе. Направление работы – разработки и улучшения. В некоторых странах продается под другими названиями – Контактор, BTicino, Sarlam, другие. Список моделей отличается разнообразием, при этом каждое изделие проходит несколько стадий проверки, что гарантирует качество, надежность. Отличительная особенность каждого товара марки – корпус из самозатухающего пластика (важно для высоковольтных сетей).

Выключатель света АВВ

Шведская компания АВВ является одним из мировых лидеров по производству электротехнических элементов в мире. Преимущественное направление – модульные изделия, из которых можно собирать комплекты в произвольном порядке. Корпуса изготавливаются из ударопрочных, УФ-устойчивых материалов.

Среди российских производителей отдельное место занимает фабрика «Кунцево-Электро». Компания работает больше 30 лет. Дизайн изделий лаконичный. Выключатели и розетки бренда отличаются большим сроком службы, малой стоимостью.

Классические одно-, двухклавишные выключатели – только один из вариантов устройства. Современные коммутаторы сочетают несколько функций, отличаются нестандартными решениями, дизайном. Пользователи отдают предпочтение новым разработкам, которые могут повысить комфорт использования, решить некоторые вопросы. Чтобы подобрать нужный вариант, учитывают параметры сети, помещения, затем личные предпочтения.

В чем разница между маршрутизаторами, концентраторами и коммутаторами?

Иногда технологии могут показаться технарем. Существует так много терминов, аббревиатур и типов оборудования — даже когда речь идет об одном конкретном варианте использования, это может быть немного ошеломляющим. Этому не помогают журналисты и телешоу, которые злоупотребляют терминологией или просто обмениваются ею.

С такими терминами, как концентратор , коммутатор, и маршрутизатор , используемыми средствами массовой информации бессистемно, может быть трудно понять, что означает что дальше.Так в чем разница между и ? А для чего они нужны?

По сути, все три являются примерами сетевых устройств.Что касается различий и причин, по которым каждый из них существует, нам придется погрузиться немного глубже, чтобы действительно понять нюансы. Давайте разберем каждую из них.

1. Ступица

Концентратор соединяет несколько компьютеров в локальную сеть (LAN).Вся информация, отправляемая в концентратор, затем отправляется через каждый порт на каждое устройство в сети.

Концентраторы не могут отличить один компьютер от другого, поэтому они получают информацию по одному порту, а затем вслепую пересылают ее на все другие порты, независимо от того, предназначен ли он для этих компьютеров или нет.

Таким образом, даже если вы можете захотеть отправить информацию только на один другой компьютер, если в вашей сети всего пять компьютеров, то четыре других компьютера будут получать данные, которые не предназначены для них.

Для чего он нужен?

В большинстве случаев в домашних условиях ничего.Поскольку вся информация копируется на каждое устройство, это не только кошмар безопасности, но и ограничение пропускной способности.

Представьте, что вам нужно распечатать документ для своего начальника, но вместо этого вы распечатали по одной копии документа для каждого сотрудника, используя единственный офисный принтер.Это тот сценарий, с которым вы здесь имеете дело.

Хотя это можно рассматривать как кошмар безопасности, если вы хотите следить за сетевым трафиком, чтобы увидеть, тратит ли кто-то весь день на поиск видео с кошками на YouTube, а не на работу, тогда концентраторы — довольно хороший вариант.

Рекомендуемая модель концентратора

Поскольку концентраторы в значительной степени вытеснены коммутаторами, «простые» концентраторы в наши дни немногочисленны.Однако, если вы действительно хотите, D-Link DE-805TP — хорошее место для начала.

При покупке концентраторов следует иметь в виду, что, как и в СМИ, концентраторы и коммутаторы часто неправильно маркируются.Если вы не уверены, является ли устройство, которое вы проверяете, концентратором, взгляните на Справочник по концентраторам Wireshark.

2. Переключатель

Коммутатор соединяет несколько компьютеров в локальную сеть.После первой передачи данных он создает «таблицу коммутаторов», которая сопоставляет порты с подключенными устройствами по их MAC-адресам.

Коммутаторы, в отличие от концентраторов, могут различать компьютеры, поскольку при первом прохождении данных через коммутатор он проверяет, какие MAC-адреса подключены к каким портам, и запоминает схему.

Для чего он нужен?

Создание локальной сети.Раньше для этого рекомендовали концентраторы, потому что они были дешевле коммутаторов, но коммутаторы намного лучше, поскольку они минимизируют трафик в сети, уменьшают использование полосы пропускания и отправляют данные только на предполагаемые компьютеры.

Например, компьютер A хочет отправить данные на компьютер C.Коммутатор будет видеть, что компьютер A находится на порту 1, а компьютер C — на порту 4. Затем коммутатор может отправлять данные напрямую между ними, при этом данные поступают на порт 1 и оставляют коммутатор на порту 4. Этот процесс значительно снижает использование полосы пропускания. по сравнению с хабом.

Рекомендуемая модель коммутатора

В наши дни отличные коммутаторы относительно недороги и их можно найти у большинства производителей сетей.Netgear GS105NA — это пятипортовый коммутатор, который вы можете использовать для создания локальной сети или подключить к одному из портов Ethernet вашего маршрутизатора, чтобы увеличить количество проводных портов в вашей сети.

При покупке коммутатора бывают управляемые и неуправляемые разновидности.Неуправляемые — самые распространенные, которые позволяют вам подключиться и сразу приступить к работе без настройки. Управляемые коммутаторы позволяют настраивать сеть и определять приоритеты трафика, например Skype, для обеспечения высокого качества связи.

Если вы не уверены, нужен ли вам коммутатор в вашей сети, ознакомьтесь со всем, что вам нужно знать о домашних сетях, в нашем руководстве.

3. Маршрутизатор

Маршрутизатор — это устройство, которое отправляет пакеты данных между разными сетями.

Пакет — это данные, которые также содержат адрес места назначения.Маршрутизаторы используют этот адрес назначения для отправки пакета между маршрутизаторами, пока он не достигнет места назначения. Так ваша локальная сеть подключается к Интернету в целом. Поэтому, когда вы вводите поисковый запрос в Google, ваш маршрутизатор направляет этот пакет на серверы Google для обработки.

Возьмем, к примеру, почту.Если вы хотите отправить письмо одному из ваших соседей по дому, вы можете просто адресовать его «Комната А». Но что произойдет, если вы захотите отправить письмо лучшему другу, который живет в «Комнате А» другого дома? Вам понадобится больше информации, чтобы различать.

Итак, вы добавляете почтовый индекс.Но они живут в другом состоянии, в которое нелегко добраться. Таким образом, вы передаете его своему дружелюбному почтовому перевозчику, и, используя адрес и почтовый индекс, почтовый перевозчик будет следить за тем, чтобы оно попало в правильный пункт назначения, даже если это означает передачу письма местному почтовому перевозчику.

Для чего он нужен?

Отправка пакетов между двумя разными сетями — технически единственная задача маршрутизатора.Однако современные маршрутизаторы на самом деле включают в себя гораздо больше:

• Коммутатор на 4–8 портов для локальной сети, обеспечивающий локальное совместное использование служб, например принтеров.
• Транслятор сетевых адресов (NAT), используемый для назначения одного набора IP-адресов внутри LAN и одного набора вне LAN вашему провайдеру или глобальной сети (WAN).
• Протокол динамической конфигурации хоста (DHCP), который назначает IP-адреса каждому устройству, подключенному к локальной сети.
• Межсетевой экран для защиты локальной сети.
• Порт WAN для подключения маршрутизатора к модему, который предоставляет услуги широкополосного доступа от вашего интернет-провайдера (ISP).
• Беспроводное вещание, позволяющее подключать устройства без кабелей.

Рекомендуемая модель маршрутизатора

D-Link Wireless AC1900 — один из лучших маршрутизаторов с самым высоким рейтингом.У него одни из лучших сетевых и беспроводных характеристик среди всех аналогов, а также отличное соотношение цены и качества.

Перед покупкой любого маршрутизатора убедитесь, что он совместим с вашим интернет-провайдером и соответствует вашим потребностям.

В двух словах о концентраторах, коммутаторах и маршрутизаторах

• Концентраторы и коммутаторы соединяют компьютеры для создания локальной сети.
• Коммутаторы, в отличие от концентраторов, знают, для какого устройства предназначена информация, и отправляют ее туда.
• Маршрутизаторы , с другой стороны, могут отправлять пакеты между локальными сетями, а также назначать IP-адреса, действовать как коммутатор и защищать вашу локальную сеть.

Приходилось ли вам когда-нибудь объяснять, в чем разница между этими тремя? Как ты сделал это? Есть ли еще какая-нибудь технологическая терминология, в которой вы хотите, чтобы мы углубились? Дайте нам знать в комментариях ниже!

Изображение предоставлено: концентратор Ethernet через Shutterstock, ByEmo через Shutterstock , PongMoji через Shutterstock

Надеемся, вам понравятся товары, которые мы рекомендуем! MakeUseOf имеет филиал партнерские отношения, поэтому мы получаем долю дохода от вашей покупки.Это не повлияет на цена, которую вы платите, и помогает нам предлагать лучшие рекомендации по продуктам.

Как отслеживать местоположение мобильного телефона, используя только номер телефона

Потеряли телефон? Пытаетесь найти ребенка или присмотреть за ним? Это приложение может помочь.

Об авторе Джеймс Фрю (Опубликовано 251 статья)

Джеймс — редактор руководств для покупателей MakeUseOf и писатель-фрилансер, делающий технологии доступными и безопасными для всех.Живой интерес к экологичности, путешествиям, музыке и психическому здоровью. БЫЛ в области машиностроения в Университете Суррея. Также можно найти в PoTS Jots, где написано о хронических заболеваниях.

Ещё от James Frew

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

.

Что такое оптические переключатели клавиатуры и как они работают?

Мы писали о, казалось бы, неизбежном росте оптических клавишных переключателей, но, конечно же, остаются вопросы относительно того, что именно они и как работают. Проще говоря, оптические переключатели клавиатуры отличаются от типичных механических переключателей тем, что они используют свет для приведения в действие вместо механического соединения. Конечно, это еще не все.

Как они работают?

Для ясности, оптические переключатели по-прежнему имеют механические компоненты.Как и у стандартного механического переключателя, у них есть физические движущиеся части. Вы нажимаете на колпачок ключа, шток перемещается внутри вала, а пружина возвращает переключатель в исходное положение. Оптические переключатели могут иметь те же физические характеристики, что и обычные переключатели, такие как линейное действие (например, красные), тактильные (коричневые) и щелчки (синие).

Важный бит — это способ приема и передачи ввода. Производители оптических переключателей сообщат вам, что традиционные механические переключатели страдают от снижения производительности из-за окисления и износа металлических контактных точек внутри, а также существует проблема дребезга металла, который может добавить задержку сигнала между клавиатурой и ПК для многих. миллисекунды.Оптические переключатели якобы не страдают ни одной из этих проблем.

Кроме того, природа оптических переключателей исключает необходимость пайки переключателей на печатной плате. Это могло бы как сократить производственные затраты (возможно), так и устранить потенциальную точку отказа; например, если сварные швы под клавишным переключателем выполнены некачественно, это может привести к повреждению всей ключевой матрицы, а переключатель, на котором находится припой, может в конечном итоге выйти из строя.

Большая двойка: A4tech (Light Strike «LK») и Adomax (Flaretech)

Две компании, которые, как мы знаем наверняка, производят оптические клавишные переключатели, это A4tech (переключатели Light Strike «LK») и Adomax (переключатели Flaretech) .Хотя LK и Flaretech являются оптическими переключателями, они различаются по ключевым аспектам.

Переключатели Light Strike «LK»

Переключатели LK имеют горизонтальный инфракрасный луч света, проходящий через внутреннюю часть вала переключателя. Шток переключателя блокирует световой луч, но когда вы нажимаете клавишу, вы нажимаете на шток, позволяя свету соединиться с валом и активировать команду.

Переключатели LK срабатывают при 1,5 мм — это, в отличие от 2.0-2,2 мм срабатывание большинства стандартных механических переключателей — и A4tech сказал, что переключатель также сбрасывается быстрее, чем большинство. Компания утверждала, что переключатель LK может «реагировать» всего за 0,2 мс.

Он также заявил, что его программное обеспечение Key Response PK может продемонстрировать эту скорость. Относительно такого утверждения: Прежде всего, всегда следует опасаться теста, который отдает предпочтение организации, создавшей и процедуру тестирования, и программное обеспечение для тестирования. Во-вторых, мы видели этот тест и программное обеспечение в действии, и хотя это, безусловно, отличный способ продемонстрировать возможности переключателей на выставочной площадке, это никоим образом не является научным.

Тест проводится с помощью небольшого куска пластика размером и формой с пробел, охватывающего две клавиатуры — одну клавиатуру Bloody с переключателями LK, а другую неизвестную модель с обычными механическими переключателями. Чтобы выполнить тест, демонстратор нажимает на пластиковую планку, одновременно нажимая клавиши на каждой из двух клавиатур, и программное обеспечение выдает данные срабатывания.

Лично я заметил, что пластиковая планка давила на клавишу обычного размера на клавиатуре Bloody и клавишу большего размера на клавиатуре без имени.Производительность этих двух клавиш разного размера, даже если они использовали один и тот же переключатель на одной и той же клавиатуре, всегда будет немного отличаться. Затем, конечно, есть тот факт, что точки срабатывания двух переключателей, безусловно, были разными — помните, что переключатель LK срабатывает как минимум на 0,5 мм раньше, чем обычный механический переключатель, поэтому вы всегда будете получать несопоставимые данные, если вы их нажмете. в то же время.

Нельзя сказать, что A4tech — сомнительная компания, выпускающая продукт из змеиного масла.Проще говоря, заявления A4tech кажутся грандиозными и не совсем научными, но концепция, дизайн и исполнение переключателей LK кажутся превосходными — только не такими превосходными, как A4tech.

Изображение 1 из 6

Изображение 2 из 6

Изображение 3 из 6

Изображение 4 из 6

Изображение 5 из 6

Изображение 6 из 6

Коммутаторы Flaretech

В то время как переключатели LK работают Используя инфракрасный свет, проходящий через внутреннюю часть вала переключателя, переключатели Adomax Flaretech имеют все важные компоненты переключателя, установленные на верхней части печатной платы.Фактический переключатель в основном «тупой» и практически заменяемый.

Фактически, характер конструкции делает переключатели по своей сути модульными. Вы можете вытащить любой из них из гнезда с помощью специального съемника и заменить на любой другой выключатель Flaretech. Это означает, что вы можете свободно использовать любой тип переключателя Flaretech (красный, синий и т. Д., В зависимости от того, какие типы доступны) для настройки клавиатуры. (Эта модульность также может относиться к переключателям LK.)

Под каждым корпусом переключателя, установленным на печатной плате, находится светодиод для подсветки и датчик, который использует технологию инфракрасной фототермической радиометрии (IR PTR) для обнаружения срабатывания физического объекта. (здесь переключатель) спускается на него.

Важно понимать, что исполнительный механизм технически может быть практически любым. Когда мы увидели клавиатуру Wooting’s One на Computex 2016, мы обнаружили, что кончик пальца активирует событие нажатия клавиши в отсутствие переключателя.

Как продемонстрировали участники Wooting, эта технология особенно привлекательна, поскольку она позволяет производителю клавиатуры создавать аналоговый ввод, а также устанавливать точку срабатывания в любом месте хода клавиш (с оговоркой).

Аналоговый вход позволяет вам использовать градации давления для управления персонажем или гоночной машиной (или чем-то еще) в игре.Этот вход отличается от простой функции включения / выключения как традиционных клавишных переключателей, так и переключателей LK. Когда вы нажимаете клавишу на клавиатуре — скажем, клавишу «W» — вы отправляете на компьютер сообщение о включении / выключении. По сути, он говорит: «Включите клавишу« W »». Когда вы нажимаете клавишу (опять же, давайте с буквой «W») на клавиатуре с переключателями Flaretech (и хорошо написанной прошивкой) в аналоговом режиме, он говорит: «Двигайтесь вперед медленнее или быстрее», в зависимости от того, насколько далеко вы нажмите клавишу.

Что касается регулируемых точек срабатывания переключателя, технически с правильной прошивкой вы можете установить срабатывание в любом месте хода клавиши переключателя Flaretech.В настоящее время переключатель Flaretech закрывает ИК-датчик до 2 мм в его ходе, поэтому срабатывание можно регулировать только в пределах от 2 мм до 4 мм (когда переключатель находится в нижнем положении).

Для дальнейшего пояснения мы процитируем самих себя из нашей предыдущей статьи на эту тему:

Flaretech может решить эту проблему, и в следующих версиях коммутатора предварительный ход должен составлять всего 1 мм или даже 0 мм. Поэтому на данный момент Wooting может установить точку срабатывания в любом месте между срабатыванием и концом общего хода (всего 2 мм) с точностью до десятого знака после запятой.То есть срабатывание может быть установлено на 2,0 мм, 2,1 мм, 2,2 мм и так далее, вплоть до 3,9 мм. Предполагая, что Flaretech разрешает срабатывание на более раннем этапе хода переключателя, точка срабатывания может быть установлена ​​на 0,1 мм, 0,2 мм, 0,3 мм и так далее, вплоть до 3,9 мм.

Очевидно, что это регулируемое срабатывание действительно идеально только для линейного переключателя, потому что любой тактильный удар нарушит ваше тактильное равновесие.

Одним из главных преимуществ этой технологии является то, что при отсутствии пайки изготовление клавиатуры, оснащенной переключателями Flaretech, якобы дешевле, и, предположительно, производители клавиатур передадут эту экономию потребителям.

С другой стороны, эти печатные платы могли бы быть более дорогими, потому что вы должны учитывать стоимость ИК-датчика (не говоря уже о светодиодах), который они устанавливают сверху для каждого отдельного клавишного переключателя.

И LK, и Flaretech переключатели совместимы со стержнем Cherry, поэтому они просто умоляют пользователей обманывать клавиатуру крышками клавиш послепродажного обслуживания.

Изображение 1 из 4

Изображение 2 из 4

Изображение 3 из 4

Изображение 4 из 4

Почему оптические переключатели?

Есть несколько причин, по которым оптические переключатели обещают превзойти традиционные механические переключатели, включая скорость, долговечность / надежность и возможность расширения возможностей переключателя.

Скорость

Некоторые производители клавиатур экспериментируют с модификациями переключателей, которые якобы позволяют нажимать клавиши быстрее для повышения производительности в играх. У Cherry есть переключатель скорости, у Tesoro — низкопрофильные переключатели Agile, а у Kailh есть механический переключатель, предназначенный в первую очередь для ноутбуков (но его можно использовать на обычной настольной клавиатуре). У Steel Series также есть переключатель QS1. Все они оснащены уменьшенными точками срабатывания и общим ходом клавиш по сравнению с традиционными механическими переключателями, и все во имя скорости.

Оптические переключатели тоже могут повысить скорость. A4tech позиционирует скорость как главное преимущество своих LK-переключателей (которые также имеют меньший общий ход клавиш, чем типичные механические переключатели), утверждая, что, поскольку оптические переключатели не страдают от проблем с дребезгом, которые имеют чисто механические переключатели, они по своей сути быстрее.

(Тем не менее, даже если предположить, что все вышеперечисленное — более раннее срабатывание, меньшее перемещение и отсутствие дребезга — положительно влияют на скорость, здесь присутствует человеческий фактор, который может уменьшить или даже устранить преимущества «более быстрых» переключателей. .)

Надежная работа

Мы видели несколько клавиатур, погруженных в воду на Computex, и хотя одна была недорогой немеханической клавиатурой, разработанной для сложных условий, другие были предназначены для демонстрации того, как могут работать клавиатуры с оптическим переключателем . Тесоро окунул одну в ванну, а Адомакс — под небольшим водопадом. Оба по-прежнему работали. (Ура герметичной электронике и без припоя.)

Подводный бизнес — это всего лишь уловка, но она указывает на природу функциональности переключателей.Внутри переключателей все еще есть физические движущиеся части, но в основном это действие касается прерывания или воздействия на свет. (Но послушайте, если вы увлекаетесь подводными играми…)

Отсутствие припоя на переключателях и немеханическое срабатывание также должно способствовать увеличению срока службы переключателей.

Инновации

Самая привлекательная дверь, которую могут открыть оптические переключатели, — это инновации, и именно здесь два основных конкурирующих производителя оптических переключателей могут резко отличаться.Переключатели LK интригуют, но, как я уже упоминал, они по-прежнему предлагают простую функцию включения / выключения. Напротив, дизайн Adomax Flaretech помог реализовать аналоговые элементы управления и регулируемое срабатывание, которые разрабатывает Wooting, и это вызывает волнующие вопросы о том, какие возможности механические игровые клавиатуры могут и должны предлагать.

В любом случае близоруко ограничивать новые технологии несколькими вариантами использования, которые могут предложить ранние поколения. Когда предприимчивые умы знакомятся с новыми технологиями, они, как правило, придумывают идеи и решения, которые раньше никто не рассматривал.

А потом еще маркетинг

Конечно, ни один мудрый производитель клавиатур не позволит себе упустить маркетинговую возможность. Срок службы переключателя (50 миллионов! 60 миллионов! 80 миллионов нажатий!) И RGB-подсветка — две выдающиеся особенности клавиатуры, которые часто вызывают больше шумихи, чем суть. Конечно, более длительный срок службы коммутатора — это здорово, но действительно ли 80 миллионов кликов лучше 50 миллионов? И освещение RGB, безусловно, привлекает многих пользователей, и есть лучшие и худшие способы его реализации, но есть множество пользователей, для которых RGB-освещение — не что иное, как дорогой подстаканник (как бы).

Точно так же ожидайте от производителей клавиатур всевозможных объяснений, почему оптические переключатели лучше стандартных механических. И, как мы уже писали, ожидайте увидеть и услышать больше об оптических переключателях клавиатуры в ближайшие месяцы.

.

В чем разница между коммутацией каналов и коммутацией пакетов?

• • БЕСПЛАТНАЯ ЗАПИСЬ КЛАСС
  • КОНКУРСНЫЕ ЭКЗАМЕНА
    • BNAT
    • Классы
      • Класс 1 — 3
      • Класс 4-5
      • Класс 6-10
      • Класс 110003 CBSE
        • Книги NCERT
          • Книги NCERT для класса 5
          • Книги NCERT, класс 6
          • Книги NCERT для класса 7
          • Книги NCERT для класса 8
          • Книги NCERT для класса 9
          • Книги NCERT для класса 10
          • NCERT Книги для класса 11
          • NCERT Книги для класса 12
        • NCERT Exemplar
          • NCERT Exemplar Class 8
          • NCERT Exemplar Class 9
          • NCERT Exemplar Class 10
          • NCERT Exemplar Class 11
          9plar
          • RS Aggarwal
            • RS Aggarwal Решения класса 12
            • RS Aggarwal Class 11 Solutions
            • RS Aggarwal Решения класса 10
            • Решения RS Aggarwal класса 9
            • Решения RS Aggarwal класса 8
            • Решения RS Aggarwal класса 7
            • Решения RS Aggarwal класса 6
          • RD Sharma
            • RD Sharma Class 6 Решения
            • RD Sharma Class 7 Решения
            • Решения RD Sharma Class 8
            • Решения RD Sharma Class 9
            • Решения RD Sharma Class 10
            • Решения RD Sharma Class 11
            • Решения RD Sharma Class 12
          • PHYSICS
            • Механика
            • Оптика
            • Термодинамика
            • Электромагнетизм
          • ХИМИЯ
            • Органическая химия
            • Неорганическая химия
            • Периодическая таблица
          • MATHS
            • Статистика
            • 9000 Pro Числа
            • Числа
            • 9000 Pro Числа Тр Игонометрические функции
            • Взаимосвязи и функции
            • Последовательности и серии
            • Таблицы умножения
            • Детерминанты и матрицы
            • Прибыль и убыток
            • Полиномиальные уравнения
            • Разделение фракций
          • Microology
      • FORMULAS
        • Математические формулы
        • Алгебраные формулы
        • Тригонометрические формулы
        • Геометрические формулы
      • КАЛЬКУЛЯТОРЫ
        • Математические калькуляторы
        0003000
        • 000
        • 000 Калькуляторы по химии
        • 000
        • 000
        • 000 Образцы документов для класса 6
        • Образцы документов CBSE для класса 7
        • Образцы документов CBSE для класса 8
        • Образцы документов CBSE для класса 9
        • Образцы документов CBSE для класса 10
        • Образцы документов CBSE для класса 1 1
        • Образцы документов CBSE для класса 12
      • Вопросники предыдущего года CBSE
        • Вопросники предыдущего года CBSE, класс 10
        • Вопросники предыдущего года CBSE, класс 12
      • HC Verma Solutions
        • HC Verma Solutions Класс 11 Физика
        • Решения HC Verma Физика класса 12
      • Решения Лакмира Сингха
        • Решения Лакмира Сингха класса 9
        • Решения Лахмира Сингха класса 10
        • Решения Лакмира Сингха класса 8
      9000 Класс
      9000BSE 9000 Примечания3 2 6 Примечания CBSE
    • Примечания CBSE класса 7
    Примечания
    • Примечания CBSE класса 8
    • Примечания CBSE класса 9
    • Примечания CBSE класса 10
    • Примечания CBSE класса 11
    • Примечания 12 CBSE
  • Примечания к редакции 9000 CBSE 9000 Примечания к редакции класса 9
  • CBSE Примечания к редакции класса 10
  • CBSE Примечания к редакции класса 11
  • Примечания к редакции класса 12 CBSE
• Дополнительные вопросы CBSE
  • Дополнительные вопросы по математике класса 8 CBSE
  • Дополнительные вопросы по науке 8 класса CBSE
  • Дополнительные вопросы по математике класса 9 CBSE
  • Дополнительные вопросы по математике класса 9 CBSE Вопросы
  • CBSE Class 10 Дополнительные вопросы по математике
  • CBSE Class 10 Science Extra questions
• CBSE Class
  • Class 3
  • Class 4
  • Class 5
  • Class 6
  • Class 7
  • Class 8 Класс 9
  • Класс 10
  • Класс 11
  • Класс 12
• Учебные решения

Решения NCERT

• Решения NCERT для класса 11
  • Решения NCERT для класса 11 по физике
  • Решения NCERT для класса 11 Химия
  • Решения NCERT для биологии класса 11
  • Решение NCERT s Для класса 11 по математике
  • NCERT Solutions Class 11 Accountancy
  • NCERT Solutions Class 11 Business Studies
  • NCERT Solutions Class 11 Economics
  • NCERT Solutions Class 11 Statistics
  • NCERT Solutions Class 11 Commerce
• NCERT Solutions for Class 12
  • Решения NCERT для физики класса 12
  • Решения NCERT для химии класса 12
  • Решения NCERT для биологии класса 12
  • Решения NCERT для математики класса 12
  • Решения NCERT, класс 12, бухгалтерский учет
  • Решения NCERT, класс 12, бизнес-исследования
  • NCERT Solutions Class 12 Economics
  • NCERT Solutions Class 12 Accountancy Part 1
  • NCERT Solutions Class 12 Accountancy Part 2
  • NCERT Solutions Class 12 Micro-Economics
  • NCERT Solutions Class 12 Commerce
  • NCERT Solutions Class 12 Macro-Economics
• NCERT Solut ion Для класса 4
  • Решения NCERT для математики класса 4
  • Решения NCERT для класса 4 EVS
• Решения NCERT для класса 5
  • Решения NCERT для математики класса 5

.Хаб

против коммутатора: в чем разница?

• Home

• Тестирование

  • • Back
    • Agile Testing
    • BugZilla
    • Cucumber
    • Тестирование базы данных
    • Тестирование ETL
    • 0003
    • Jmeter
    • Jmeter Load Backing
    • Ручное тестирование
    • Мобильное тестирование
    • Mantis
    • Почтальон
    • QTP
    • Назад
    • Центр качества (ALM)
    • RPA
    • SAP Testing
    • Selenium

  • SAP

    • • Назад
      • ABAP
      • APO
      • Начало er
      • Basis
      • BODS
      • BI
      • BPC
      • CO
      • Назад
      • CRM
      • Crystal Reports
      • FICO
      • Pay4
      • HR
      Назад
      • PI / PO
      • PP
      • SD
      • SAPUI5
      • Безопасность
      • Менеджер решений
      • Successfactors
      • SAP Tutorials
  • Назад

    Web

  • Angular

    Web

    • • ASP.Net
      • C
      • C #
      • C ++
      • CodeIgniter
      • СУБД
      • JavaScript
      • Назад
      • Java
      • JSP
      • Kotlin
      • Linux
      • Linux
      • Kotlin
      • Linux
      js
      • Perl
      • Назад
      • PHP
      • PL / SQL
      • PostgreSQL
      • Python
      • ReactJS
      • Ruby & Rails
      • Scala
      • SQL
      000
      • SQL
      0000003 SQL0000003 SQL000
      • UML
      • VB.Net
      • VBScript
      • Веб-службы
      • WPF

    • Обязательно учите!

      • • Назад
        • Бухгалтерский учет
        • Алгоритмы
        • Android
        • Блокчейн
        • Business Analyst
        • Создание веб-сайта
        • CCNA
        • Облачные вычисления
        • 0003 COBOL
        • 000 Compiler
          9000 Встроенный
          • 000 9000 Compiler
          • Ethical Hacking
          • Учебники по Excel
          • Программирование на Go
          • IoT
          • ITIL
          • Jenkins
          • MIS
          • Сети
          • Операционная система
          • Назад
          • Управление проектами
      .

      Добавить комментарий Отменить ответ

      Ваш адрес email не будет опубликован. Обязательные поля помечены *

      Комментарий *

      Имя *

      Email *

      Сайт
