Какие бывают выключатели: Виды выключателей света: обзор основных типов выключателей для дома

Виды выключателей света: обзор основных типов выключателей для дома

Выключатель — электрический прибор, предназначенный для соединения и разъединения электрической цепи. Чаще всего выключатели управляют осветительными приборами, реже их используют для включения и выключения вытяжных вентиляторов, кондиционеров и т.д.

По типу установки выключатели разделяются на выключатели скрытой установки и выключатели внешней установки. Первые используются при монтаже скрытой электропроводки, вторые — при прокладке проводки открытым способом.

Виды выключателей

Выключатель — прибор, который больше всего любят совершенствовать и наворачивать дополнительными опциями технические дизайнеры. В зависимости от способов переключения, регулировки, назначения и защитных свойств корпуса выключатели можно поделить на несколько типов.

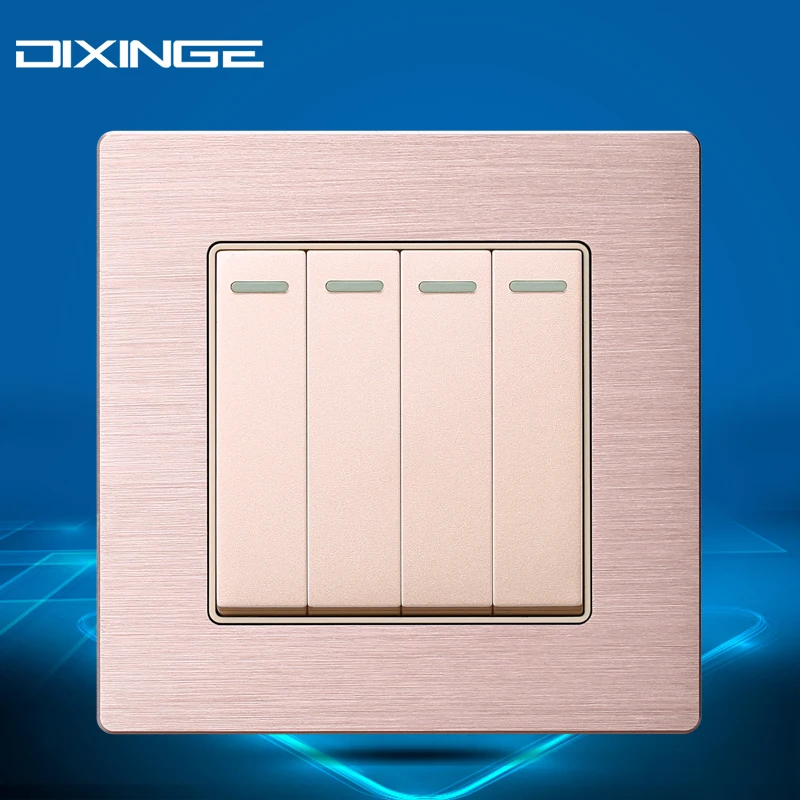

1. Клавишные

Самый распространенный тип выключателей. Замыкание и размыкание электрической цепи происходит при переключении клавиши из одного положения в другое. Выпускаются одно-, двух- и трехклавишные версии.

Клавишные выключатели недорогие, их удобно использовать и легко ремонтировать. С другой стороны, у них довольно низкий ресурс работы, нельзя регулировать интенсивность освещения, нет режима энергосбережения.

2. Кнопочные



Принцип работы кнопочного выключателя схож с клавишным: вы нажимаете на кнопку — она фиксируется и замыкает контакт. Повторное нажатие контакт размыкает. Часто выпускаются со светодиодной подсветкой. Не стоит путать такие выключатели с обычными электрическими кнопками, например, у звонка: такие кнопки замыкают контакт, только если их удерживают рукой.

Кнопочные выключатели легко впишутся в интерьер любой комнаты, несмотря на свой слегка нестандартный внешний вид. Стоят они немного дороже клавишных собратьев. Зато  будут служить вам верой и правдой в течение долгого времени.

3. Диммеры (выключатели с регулятором)



Представляют собой некое подобие реостата, который знаком большинству из нас по школьным урокам физики. Диммер работает по этому же принципу. Реостат изменяет сопротивление электрической цепи, а значит, и силу тока в ней. Выше сопротивление — меньше сила тока. Чем меньше сила тока, тем тусклее горит лампочка, включенная в электрическую цепь. С помощью таких выключателей можно регулировать интенсивность освещения поворотом управляющего колесика.

Плюс диммеров в экономии энергии (некоторые устройства даже самостоятельно отключаются, когда в комнате никого нет) и простоте использования. Но есть и минус: из-за высокой стоимости не все могут позволить себе такие выключатели. На заметку: диммеры отлично работают с лампами накаливания, но с модными в последнее время светодиодными светильниками и лампами могут конфликтовать и функционировать некорректно.

4. Поворотные

Лет 50 – 60 назад поворотные выключатели ещё активно использовались при строительстве домов, но в последнее время их используют только в дизайн-проектах «под старину» или в создании интерьеров в стиле кантри, лофт, прованс. Как правило, выпускаются только для наружной установки, используются вместе с открытой проводкой. Переключаются поворотом рычага на 90°.

5. Веревочные

Принцип работы этого выключателя аналогичен кнопочному: потянув за веревочку до щелчка, вы замыкаете контакты. Тянете во второй раз и размыкаете. Этот тип выключателя в основном применяется в настенных бра и иногда для включения вытяжных вентиляторов.

Веревочные выключатели используют не только в декоративных целях, у них есть ряд практических преимуществ. Например, свисающий шнур легко найти на ощупь в темноте, а еще такие выключатели подойдут семьям с маленькими детьми, ребенок с легкостью до него дотянется и сможет самостоятельно включить и выключить свет.

6. Сенсорные



Современный тип выключателя, имеющий долгий срок работы благодаря отсутствию механических частей. Срабатывает от касания. Многие модели сенсорных выключателей снабжены дополнительными функциями, вроде плавной регулировки освещенности или автоотключения. Такие выключатели любят использовать в «умных домах».

7. Акустические

Такие выключатели еще называют хлопковыми или звуковыми. Включение происходит от подачи звукового сигнала определенной громкости, например, хлопка в ладоши. Выключатели такого типа с таймером устанавливаются не только в квартирах, но и на лестничных площадках. В некоторых моделях предусмотрена настройка времени, спустя которое выключатель разъединяет цепь. Зачастую акустические выключатели прячутся в распределительных коробках и дублируются обычными клавишными.

Главный плюс этой модели очевиден: с ней вам не придется искать выключатель в темноте наощупь или идти через всю квартиру в грязной обуви, потому что вы забыли выключить свет. Однако такие устройства не всегда реагируют с первого раза и могут срабатывать самопроизвольно, чем иногда вызывают раздражение владельцев.

8. Дистанционные

Это выключатели, которые срабатывают от сигнала пульта дистанционного управления. Встречаются и комбинированные модели: например, сенсорный выключатель с пультом ДУ. Дистанционные выключатели не очень распространены, потому что стоят довольно дорого. К тому же пульты имеют свойство теряться.

Но есть и свои плюсы. Во-первых, с дистанционными выключателями вам не придется портить стены: достаточно будет просто вооружиться саморезами или двухсторонним скотчем и закрепить выключатели в нужных местах. И никаких проблем со стационарной проводкой. Во-вторых, вы сможете включать и выключать лампочки из любой точки квартиры или дома и почувствовать себя повелителем света.

9. Проходные

Внешне проходной выключатель ничем не отличается от обыкновенного, но его внутренняя начинка имеет немного другую схему. Проходные выключатели позволяют управлять одним электроприбором (или группой электроприборов) с разных точек пространства.

Например, у вас двухэтажный дом. Вы подходите к лестнице и включаете светильник, который ее освещает, выключателем, расположенным внизу, на первом этаже. Поднимаетесь на второй этаж. Свет на лестнице уже не нужен. Если бы внизу стоял обычный выключатель, пришлось бы или оставить свет на лестнице включенным, или спуститься, чтобы выключить его. Именно эту проблему решают проходные выключатели: вы ставите их сверху и снизу и управляете одной лампой с разных точек.

К сожалению, чтобы вписать столь удобные проходные выключатели в систему освещения вашего дома или квартиры, придется потратить много денег и сил (по сравнению с классическими вариантами) из-за сложной схемы электропроводки, внушительного количества используемых материалов и высокой стоимости самих механизмов.

10. Герметичные



Особый тип выключаталей — герметичные выключатели, предназначенные для установки в помещениях с повышенной влажностью или запыленностью: в банях, саунах, душевых. Также, как и влагозащищенные розетки, они классифицируются по степени защиты. Так, выключатель, который устанавливается в ванной или душевой, должен иметь класс защиты не менее IP-44. Подробнее о классах защиты читайте в нашей статье.

11. Выключатель со встроенным датчиком движения

Как понятно из названия, выключатель, а точнее, подключенный к нему датчик, реагирует на движения: свет включается, когда в поле зрения сенсора оказывается человек, и выключается, когда тот из него исчезает. Чаще всего принцип работы таких датчиков строится на отслеживании инфракрасного излучения.

Выключатели со встроенными датчиками движения экономят электроэнергию. С помощью них можно также регулировать интенсивность освещения, включать прожекторы, сирену, камеры видеонаблюдения и контролировать прочую полезную технику. К сожалению, цена у этих супермеханизмов соответствующая.

Полезные советы

  • Для ванной и кухни используйте герметичные выключатели с классом защиты от влаги и пыли не ниже IP – 44
  • В детскую гармонично впишутся веревочные выключатели: малыш с легкостью дотянется до шнурка и сможет быстро включить свет в темноте, если ночью ему вдруг приснится страшный сон
  • Для гостиной лучше всего подойдут диммеры, так как для просмотра телевизора и для чтения книги нужно разное количество света
  • Для вашего же удобства лестничные пролеты в частном доме стоит оборудовать либо проходными переключателями, либо выключателями со встроенными датчиками движения

Виды выключателей света для дома

Перекидные, клавишные, скрытые, сенсорные — все это виды выключателей света и на них перечень всех предлагаемых производителями моделей не заканчивается.

Критериями для классификации могут стать и способ монтажа, и материал корпуса, и способ регуляции, и тем, кто захотел приобрести новый прибор, необходимо знать, из чего придется выбирать.

Облегчить выбор самого подходящего под имеющуюся проводку и желаемые функции помогут подробные характеристики, список особенностей, схемы подключения и фото выключателей освещения всех типов и видов.

Краткое содержимое статьи:

Принцип деления выключателей

Все выключатели делятся на группы по нескольким основным принципам:

  • Способ монтажа;
  • Вариант крепления к проводке;
  • Тип регуляции, переключения или управления;
  • Стилевое оформление;
  • Материал изготовления.

Рассмотрим каждую группу подробнее.

По монтажу и подключению

В зависимости от того, как планируется подключить выключатель освещения, выбирается и его тип. Всего существует два варианта:

  • Закрытого вида, когда в доме или квартире монтирована закрытая проводка;
  • Открытого, если все проводники выведены наружу.

Внешне они отличаются габаритами: открытые выключатели более объемные, что упрощает процесс монтажа и подключения.

По креплению проводов

Разнится и способ подключения самих проводов в разъемы фазы, нуля и заземления. Так, бывают следующие типы выключателей освещения:

  • Винтовые, где предусмотрены специальные винты и блоки-переходники. Такой вариант используется все реже, но отличается большей безопасностью, правда, подходят только для алюминиевых жил.
  • Безвинтовые, предполагающие фиксацию проводов с помощью других крепежных элементов: изоляционной ленты, клемм.

По типу управления

Самая распространенная классификация включает в себя виды выключателей по типу управления. Так, популярны следующие устройства:

Клавишные, самые распространенные приборы, в которых включение и выключение освещения происходит нажатием клавиши. Такой вариант бюджетный, простой в монтаже и эксплуатации, однако имеет и ряд минусов: непродолжительный срок службы, отсутствие возможности варьирования интенсивности света.

Кнопочные работают по схожему с клавишами принципу и отличаются большей оригинальностью и легче вписывается в интерьер.

Диммерные позволяют выбирать интенсивность света через специальный регулятор, что значительно экономит потребляемую энергию. Однако есть свой недостаток — сложность в подключении и высокая стоимость.

Веревочные повторяют принцип работы обычного торшера или бра. В числе плюсов такого выключателя — быстрое включение в темноте и простое использование даже при невысоком росте.

Сенсорные оснащены специальной приборной панелью, на которой изображены кнопки «вкл» и «выкл». Также имеется раздел с настройками, где можно включить автоматическое отключения, снизить интенсивность освещения или установить таймер работы.

Акустические запускаются и прекращают подачу электричества на лампы после хлопка, произношения кодового слова или любого другого звукового сигнала.

Дистанционные выключатели способны срабатывать после нажатия на кнопку пульта. Такой свет можно включать из любой точку комнаты, главное, не потерять «ключ» к лампе.

По оформлению корпуса

Широкий ассортимент предлагаемых выключателей отличается по внешнему оформлению: стандартные белые модели уходят в прошлое, освобождая витрины для более модных вариантов:

  • Стилизованных под дерево, металл, камень;
  • Покрытые светоотражателями;
  • Укомплектованные специальным индикатором света;
  • Имеющие определенную структуру, рисунок, роспись.

Здесь необходимо ориентироваться только на собственный вкус и имеющийся интерьер. Как правило, оформление не играет роли в монтаже и эксплуатации.

По материалу

Разделяются приборы и по материалу изготовления. Здесь вариантов всего три:

  • Эбонитовые;
  • Стеклопластик;
  • Пластик.

Первые два встречаются редко, в основном все дома оборудованы пластмассовыми выключателями. Варьируется и внутреннее наполнение, которое может быть керамическим, пластмассовым или сделанным из металла.

Зная, как выбрать выключатель освещения, труднее ошибиться и приобрести неподходящую модель. Таким образом можно сразу убить двух зайцев: и опыта набраться, и сэкономить деньги.

Фото выключателей света для дома
