Основные правила каркасного строительства

Чтобы конечный результат строительства не разочаровал, перед постройкой необходимо ознакомиться с простыми правилами:

  • Главный критерий при выборе пиломатериалов – качество. Лучше отдать предпочтение древесине камерной сушки, чем дереву естественной влажности, которое может дать трещины при усыхании. Хорошим вариантом будет техническая просушка бруса, которая сводит к минимуму количество влаги в дереве.
  • Доверить работу профессионалам. Строительство дома, в котором вы будет жить – это не самая подходящая площадка для экспериментов, если что-то сделать не так, то в лучшем случае это приведет к возникновению дискомфортных условий проживания, а в худшем — к аварийным ситуациям. И это даже не принимая во внимание то, что строительство это не только возведение стен, а еще и множество узкопрофильных видов работ: проводка коммуникаций (канализация, электричество, отопление), кровельные работы на высоте и многое другое.


Профессиональная бригада возводит каркасный дом в сжатые сроки Источник analytspectr.ru

  • Важна любая мелочь. Попытка сэкономить на крепежных материалах, утеплителе или пропитках для древесины может стоить дорого. Некачественный, но дешевый утеплитель может выделять вредные вещества, опасные для здоровья. Ненадежное крепление элементов может привести к нарушению целостности каркаса.

Технология строительства каркасного дома – поэтапная работа, которая сама по себе поможет сберечь средства бюджета. Поэтому не стоит экономить на стройматериалах.

Недостатки

Чтобы получить безупречные каркасные дома под ключ, нужно использовать грамотный проект с полным комплектом чертежей и деталировкой.

Все элементы дома необходимо выполнить не только очень точно, но и из сухого дерева, которое не поведет в процессе высыхания во время эксплуатации. Поэтому стройкомплект придется заказывать на заводе, а не покупать брусья и доски на соседней пилораме или в супермаркете.

Каркасник требует профессионального монтажа – любителям лучше не браться за строительство. Самостоятельно можно слепить сараюшку для курятника, но никак не конструктивно сложный дом. Кроме того, необходим специализированный инструмент.

Еще один недостаток жилья с легкими стенами и перекрытиями – гулкость и плохая шумоизоляция. Легкие конструкции плохо гасят шумы. Нужно применять при отделке звукоизоляционные материалы, плотные утеплители, облицовка специальными плитами, вторым слоем гипсокартона и т.д.

Выбор места на участке

Две группы факторов, которые влияют на место будущего дома, имеют рекомендательный и обязывающий характер.

К последним относятся:

  • Противопожарные нормы. Регламентируют правила расположения зданий в зависимости от пожарной опасности. Например, расстояние между постройками из негорючих материалов – не менее 6 метров, для дерева и других горючих материалов – 12 м.
  • Санитарные нормы. Регламентируют расстояние от дома до хозяйственных построек, ЛЭП, деревьев и прочего.


Для правильного выбора места расположения дома необходимо учесть множество факторов Источник goroddomov.ru
Соблюдение правил рекомендательного характера остается на усмотрение хозяев:
  • Ориентация по сторонам горизонта. Выход окон на юг или восток позволит добиться максимального естественного освещения.
  • Учет преобладающих ветров. Не стоит устраивать дополнительные окна и двери с подветренной стороны.
  • Расстояние до проезжей части. Чем больше расстояние до дороги, тем тише будет в доме, но увеличит подъездной путь.
  • Внешний вид из окна. Предпочтительнее расположение окон с видом на сад, чем во двор усадьбы и на хозяйственнее постройки.

Для соблюдения всех норм и выбора наиболее подходящего места необходимо обратиться в проектную организацию.

Как выбрать подходящий проект дома для постоянного проживания

Постройки для постоянного проживания предполагают возможность их эксплуатации в любое время года, как в жару летом, так в холод зимой. При проектировании будущего дома надо обратить на это особое внимание. Если нет необходимости проживания в постройке при низких температурах, можно сэкономить на теплоизоляции. Для того чтобы летняя жара не мешала комфортному пребыванию в доме, достаточно небольшого слоя этого материала. Если же предполагается постоянное пребывание людей, необходимо предусмотреть такую толщину, чтобы тепло сохранялось даже при самых низких температурах. Для центральной полосы России толщина утеплителя рекомендуется не менее 150 мм, оптимальной считается 200 мм.

Фундамент для дома – основа основ

Крепкий фундамент – залог прочного и долговечного дома. Для каркасных построек обычно возводят фундамент одного из видов:

  • мелкозаглубленный ленточный;
  • свайно-винтовой.

В первом случае сначала будут проводиться земляные работы, чтобы было куда заливать фундамент, затем делается опалубка и в ней выкладывается армирующий каркас.

Второй этап — заливка бетона. Технологически правильно сделать это за один прием, но иногда допускается и послойная заливка. По мере затвердевания опалубка снимается – фундамент должен набрать прочность в течение 30 дней. После этого проводят гидроизоляционные работы, и начинается сборка нижней обвязки.


Схема ленточного фундамента для каркасного дома Источник goroddomov.ru

Свайный фундамент, в свою очередь считается одним из самых бюджетных и быстровозводимых.

Свая представляет собой толстую металлическую трубу, конец которой снабжен винтовой лопастью. Закручиваются в землю они с привлечением специальной техники. Есть некоторые виды забивных свай, но используют их редко.


Винтовая свая Источник goroddomov.ru

Подготовка к строительству

Основа каркасного дома – материалы из древесины, которым вредит избыточная влажность. Важно выбрать правильный участок под застройку – сухой, без заболоченных зон, не затопляемый во время дождя. Необходимо предварительно выровнять грунт, удалить мусор, подготовить проезд для грузовой техники.

Второй этап – разработка проекта каркасного дома. Эту задачу лучше доверить специалистам, которые учтут существующие строительные нормы, согласуют документы в разрешительных инстанциях. Если навыки позволяют, можно взять типовой проект и адаптировать его под собственные нужды. Главное – не забыть об инженерных коммуникациях и учесть рекомендованные размеры дома.

Важно! Чтобы быстро построить каркасный дом, обязательно составьте смету и распишите все этапы проведения работ. За основу можно взять следующую пошаговую инструкцию.

Нижняя обвязка и пол

Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.

Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.


Так выглядят закрепленные лаги Источник goroddomov.ru

На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.

Важно! Чем больше длина пролёта лаги, тем меньше шаг. Это обеспечит равномерное распределение нагрузки на перекрытие, минимизирует прогиб лаг и исключит эффект «батутности».

Смотрите также: Каталог проектов каркасных домов, представленных на выставке «Малоэтажная страна».

Следующий этап – утепление. Здесь важно подобрать качественный утеплитель.


Стыки с лагами обязательно заделываются герметизирующими материалами Источник 9dach. ru

Важно! Нежелательно использовать пенопласт. Он относится к горючим материалам, соответственно представляет собой повышенную опасность для деревянных конструкций. Чаще всего для теплоизоляции пола применяют плиты каменной ваты.

Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.

Пошаговая инструкция строительства с фото

Есть несколько разных технологий каркасного домостроения, но классический способ постройки — канадский. Его еще называют методом платформы, так как сначала собирается пол каркасного дома, а потом на нем, как на платформе, собирают скелет стен. Расскажем, как по этой методике построить дом. С остальными разобраться будет несложно: отличается только последовательность действий.

Шаг 1: Фундамент под каркасный дом

Выбор фундамента — это отдельная сложная и объемная тема. Учитывается геологическая картина на участке, высота расположения подземных вод, вес здания и сезонность проживания в нем, регион, в котором происходит строительство, снеговые и ветровые нагрузки. Но в общем и целом, под каркасники делают чаще всего свайный, свайно-ростверковый или ленточный фундаменты.

В нашей стране пальма первенства при каркасном домостроении своими руками принадлежит свайно-ростверковому фундаменту. Он быстро строится, требует небольших материальных вложений, правильно рассчитанный и построенный, он надежен. Сочетая в себе преимущества и свайного и ленточного, он равномерно передает нагрузку всем опорам.

Более надежными при строительстве свайного или свайно-ростверкового фундамента являются сваи ТИСЭ. За счет расширенной пятки они имеют большую несущую способность и лучше сопротивляются силам пучения.


Устройство свайно-ростверкового фундамента со сваями ТИСЭ

Бурить скважины под сваи можно ручным буром или моторизованным. В качестве опабулки используют свернутый в трубы нужного диаметра рубероид (должно быть навернуто не менее трех слоев), закрепленный при помощи скотча. Другие варианты — асбестоцементные или ПВХ трубы подходящего диаметра. Внутрь свай устанавливают три-четыре прута арматуры, связанных между собой в виде треугольника или квадрата. Пруты арматуры нарезаются так, чтобы над поверхностью сваи торчало не менее 0,7-0,8 метра. Заливается все бетоном марки не ниже М25 (о марках бетона читайте тут).

После заливки свай устанавливается опалубка для ленты (ростверка), в нее укладывается и вяжется арматура. Продольные прутки соединяются с загнутыми выпусками арматуры из свай. На этом этапе в ленте оставляют отверстия для подвода коммуникаций и вентиляции (вставляйте отрезки пластиковых труб поперек ленты).

К ленте фундамента впоследствии будет крепиться обвязочный брус. Для его монтажа в ленте закрепляются шпильки. Устанавливаются они с шагом 1-2 метра. От каждого угла в обе стороны отступают по 30 см. Тут шпильки обязательны, остальные в зависимости от габаритов дома, но не реже чем через 2 метра. Учтите, что именно шпильки связывают каркас дома с фундаментом. Потому лучше поставить чаще. И еще: какой бы короткой не была стена, шпилек должно быть не меньше двух.

Когда все готово, заливается бетон.


Залитый ростверк. Фундамент под каркасный дом своими руками готов

После заливки бетона, чтобы он не сох, а набирал крепости, его лучше укрыть полиэтиленом (смотрите на фото). Если температура после заливки фундамента держится в пределах +20°C, примерно через 3-5 дней можно продолжать строительство. За это время при таких условиях бетон наберет более 50% своей прочности. С ним можно работать свободно. При понижении температуры срок значительно возрастает. Так при +17°C ждать нужно уже около 10 дней.

Шаг 2: Нижняя обвязка и пол

Чтобы древесина каркаса не тянула влагу из бетона, необходима отсечная гидроизоляция фундамента. Надежнее всего это сделать битумной мастикой. И лучше — в два слоя. Также можно использовать рулонную гидроизоляцию. Дешевле рубероид, но он со временем ломается. Более надежен гидроизол или другой подобный современный материал.

Можно промазать ростверк один раз мастикой, а сверху раскатать гидроизол. Еще вариант для отсечной гидроизоляции под каркасный дом — два слоя гидроизола, промазанные мастикой: чем ближе находится подземные воды, тем более тщательной должна быть гидроизоляция.


Первый слой — жидкая гидроизоляция, Пока она не высохла, можно на нее приклеить слой рулонной

Затем укладываются лежни — доски размером 150*50 мм. Они должны быть сухими, пропитанными биозащитными и антипиренными составами. Край лежня выравнивается по наружному краю фундамента. В необходимых местах под шпильки сверлятся отверстия (диаметр отверстия на 2-3 мм больше диаметра шпильки). Затем укладывается вторая доска. Ее кладут так, чтобы перекрыть стык первого ряда. Получается замок.


Вторая доска укладываются так, чтобы стыки перекрывались

Вообще, можно уложить один брус 100-150 см, но цена его намного выше, чем двух досок, которые в сумме дают такую же толщину, а правильно скрепленные две доски имеют большую несущую способность, правда на их укладку уходит больше времени. Чтобы они работали как единый брус, их сбивают гвоздями с шагом 20 см в шахматном порядке.

Ставим обвязку и лаги

Далее к лежню крепится доска обвязки. Ее размеры тоже 150-50 мм, но она ставится на ребро. Выравнивается по наружному краю фундамента, прибивается длинными гвоздями (9 см) к лежню через каждые 40 см.


Установка обвязки: по инструкции сборка каркасного дома продолжается установкой обвязки, к которой. будут опираться лаги пола

Следующий этап — установка и монтаж лаг. Это те же доски 150*50 мм, поставленные на ребро. Они крепятся двумя косыми гвоздями (9 см) в торец к доске обвязки, по два гвоздя справа и слева к лежню. Так каждая лага с двух сторон.


Пример установки лаг пола

На фото видно, что первая лага установлена близко ко второй — так лучше передается нагрузка на фундамент. Ее устанавливают по второму краю лежня. Шаг установки — 40-60 см. Зависит от длины пролета и сечения используемого пиломаетриала: чем больше длина, тем меньше шаг.


Уложенные и закрепленные лаги пола

Если лаги получаются длинные, и есть поперечная балка, как на фото выше, чтобы лаги не «уехали» над поперечной балкой набиваются перемычки. Они по длине равны шагу установки лаг за вычетом удвоенной толщины доски: если шаг лаг 55 см, толщина доски 5 см, то перемычка будет 45 см длиной.

Утепление и настил пола

После того как основа под настил пола смонтирована, наступает время для утеплением пола. Его можно делать по-разному, с разными материалами. Покажем эконом-вариант — с плитами пенополистирола плотностью 15 кг/м3 (можно больше, меньше — нет). Он, конечно, неэкологичен, но единственный не боится влаги и может монтироваться без чернового пола. Расчетная толщина утеплителя — 150 мм, укладываются два слой: один 10 см, второй 5 см. Швы второго слоя не должны совпадать со швами первого (сдвигаются).

Для начала по нижнему краю лаг набивается черепной брусок 50*50 мм. Он будет удерживать пенопласт.


Внизу получается рама из черепного бруска, который не даст выпасть пенополистиролу

Пенопласт нарезается обычной ножовкой. Полотно можно взять по дереву — режется быстрее, но получается рваный край или по металлу — идет медленнее, но край ровнее. Нарезанные плиты укладываются в два слоя, швы перекрываются. Затем по периметру проклеиваются герметиком — для обеспечения гидроизоляции.


Укладка пенопласта

Далее настелить черновой пол из досок, выровнять его и поверху настелить фанеру (лучше ФСФ 5-6 мм). Чтобы черновой настил из досок не перекосило, укладывайте доски перемежая направление волны. Если взглянуть на поперечный срез доски, годовые кольца идут полукругом. Так вот, нужно чтобы дуга то смотрела вверх, то вниз (смотрите фото).


Как правильно укладывать настил из досок

Можно обойтись без настила из досок. Тогда толщина фанеры должна быт не менее 15 мм. Считайте что выгоднее в вашем регионе и выбирайте.

В любом случает листы должны укладываться в разбежку — швы не должны совпадать (как в кирпичной кладке). Еще не стоит забывать между листами фанеры оставлять зазор в 3-5 мм для компенсации изменения размеров при изменении влажности.


Завершен второй этап построения каркасного дома: настелен пол

Фанера крепится на саморезы 35 мм длиной (лучше белые — меньше брака) по периметру с шагом 12 см, внутри в шахматном порядке с шагом 40 см.

Пример использования каркасной технологии для строительства деревянного сарая описан тут.

Шаг 3: Каркасные стены

Есть два способа: собирается каркас стены (всей или части — зависит от размеров) на полу, затем поднимается, выставляется и закрепляется. Иногда при таком способе прямо на полу крепят OSB, ГВЛ, фанеру с внешней стороны каркаса: жесткость получается больше. Эту технологию называют каркасно-щитовой или «платформа». По такому принципу в основном работают заводы: они строят в цеху готовые щиты по проекту, привозят на участок и там только монтируют. Но каркасно-щитовое домостроение возможно и своими руками.


Один из вариантов сборки каркасной стены, названия элементов

Второй способ: собирается все постепенно, по месту. Прибивается брус нижней обвязки, выставляются угловые стойки, потом промежуточные, верхняя обвязка, и т. д. Это та технология, которая называется «каркасное домостроение» или «баллун».


Сборка каркаса стен своими руками может проводится постепенно (технология баллун) или блоками-щитами (технология платформа)

Какой из них удобнее? Смотря сколько человек работает и есть ли возможность, хотя бы периодически, привлекать помощников. На полу работать быстрее и удобнее, чем прыгать несчетное количество раз вверх/вниз по стремянке. Но если секция собрана большая, то поднять ее даже вдвоем будет тяжело. Выход — или звать помощников, или разбивать каркас стены на небольшие сегменты.

Шаг установки и сечение стоек

Угловые стойки должны быть 150*150 мм или 100*100 мм в зависимости от нагрузки и требуемой ширины утеплителя. Для одноэтажного каркасного дома достаточно 100 мм, для двухэтажного — не менее 150 мм. Промежуточные стойки по глубине такие же, как угловые, а их толщина — не менее 50 мм.

Шаг установки стоек выбирается с учетом нагрузки, но реально его чаще подбирают исходя из ширины утеплителя. Если утеплять будете минеральной ватой в рулонах или матах, предварительно узнайте реальную ширину материала. Просвет между стойками должен быть на 2-3 см меньше, чем ширина утеплителя. Тогда отходов почти не будет, зазоров и щелей, через которые уходить будет тепло — тоже. Плотность установки утеплителя в каркасниках — основной момент, ведь только он будет служить защитой от холода. Малейшее нарушение приведет к тому, что в доме будет холодно. Потому к подбору утеплителя и его установке необходимо отнестись с полным вниманием.


Вариант постепенной сборки каркаса дома: выставляются и закрепляются угловые стойки, на них сразу монтируется верхняя обвязка, затем с выбранным шагом вертикальные стойки

Крепление стоек возможно несколькими способами: деревянными нагелями, с врубкой или на уголки. Врубка в доску нижней обвязки должна быть не более чем на 50% ее глубины. Уголки крепятся с двух сторон. Крепление нагелями — старая технология, но сложная в исполнении: выстругивают длинные нагеля, наискосок через стойку и брус нижней обвязки сверлят отверстие, в него вбивается деревянный шип, излишки которого обрезаются. Он хорошо работает, если древесина используется сухая. Если нет — возможно усыхание и потеря жесткости крепления. Установка на усиленные уголки намного проще.

По канадской технологии балки, к которым крепятся окна и двери, делают двойными. Нагрузки тут больше, следовательно и опора должна быть мощнее.


Усиленные стойки возле окон и дверей — необходимость. Только так каркасный дом, построенный своими руками будет надежным

Как сделать беседку из дерева (тоже по каркасной технологии) читайте тут.

Укосы или раскосы

Если наружная обшивка планируется из плитного материала выскоой прочности — ОСП, ГВЛ, ГВК, фанера — укосы ставят временные и изнутри помещения. Они нужны для выравнивания и поддержания геометрии до тех пор, пока не прикреплена наружная обшивка. Прочности этого материала хватит для создания требуемой жесткости конструкции.

Если же обшивка планируется наборная — из вагонки, и т.п. установка постоянных укосин обязательна. Причем лучший вариант — не те, которые ставят на несколько стоек, а по четыре небольшие штуки на каждую: две сверху и две снизу (как на фото внизу).


Такие раскосы придадут достаточную жесткость стенам каркасного дома

Обратите внимание, на фото выше стойки сборные: две доски сбиты вместе гвоздями на всем протяжении в шахматном порядке. Такие стойки имеют еще большую несущую способность, чем цельные, стоят меньше. Это реальный способ снизить затраты на строительство без потери качества. Но увеличивается время на строительство: гвоздей приходится забивать много.

Углы каркасного дома

Больше всего вопросов возникает при строительстве углов. Если поставить брус в углу, то никаких сложностей вроде нет, кроме той, что угол получается холодным. В регионах с непродолжительной и мягкой зимой это не проблема, а уже в средней полосе России требует какого-то решения.


Даже при таком варианте угол будет более холодным

Есть несколько способов того, как сделать угол каркасного дома теплым. Все они показаны на схемах, так нагляднее.


При строительстве одноэтажного каркасного дома можно сделать так


При жилом втором этаже углы делают одним из этих способов

После сборки каркаса чаще всего снаружи его обшивают ОСП, фанерой или другим подобным материалом.

Строительство дровника описано в этой статье.

Шаг 4: Перекрытие

Балки перекрытия опираются на брус верхней обвязки. Есть несколько способов крепления:

  • на опорные стальные кронштейны;
  • на уголки;
  • с врезкой;


Врубка — глубина пропила не должна превышать 50% толщины бруса верхней обвязки. Сверху забивается двумя гвоздями, которые должны войти в обвязку не менее чем на 10 см


Уголки — привычный метод. Можно использовать усиленные, но не обязательно


Перфорированные скобы — форма может быть разной


Крепление балки потолочного перекрытия при помощи металлических скоб

Размеры балок, шаг их установки зависят от того, что будет сверху. Если второй жилой этаж или мансарда, сечение берется больше, шаг делается меньше: чтобы пол не прогибался. Если сверху только кровля и чердак предполагается нежилой — это совсем другие расчеты и размеры.


В этом одноэтажном каркасном доме балки перекрытия одновременно являются опорой для стропил. Потому они выпущены на 30 см за периметр стен

Если достраивается второй этаж, перекрытие обшивают черновым полом второго этажа. Так работать над созданием второго этажа каркасного дома будет проще. Его сборка ничем не отличается от строительства первого. Разве только тем, что все пиломатериалы приходится затаскивать на второй этаж.

Шаг 5: Стропильная система и кровельный материал

При разработке проекта дома по каркасной технологии наиболее популярными являются двускатная или мансардная крыша. Их устройство ничем не отличается. Все те же принципы и расчеты. Единственное ограничение касается веса кровельного покрытия: это должен быть легкий материал, нагрузку от которого могут выдержать деревянные балки и перекрытия.

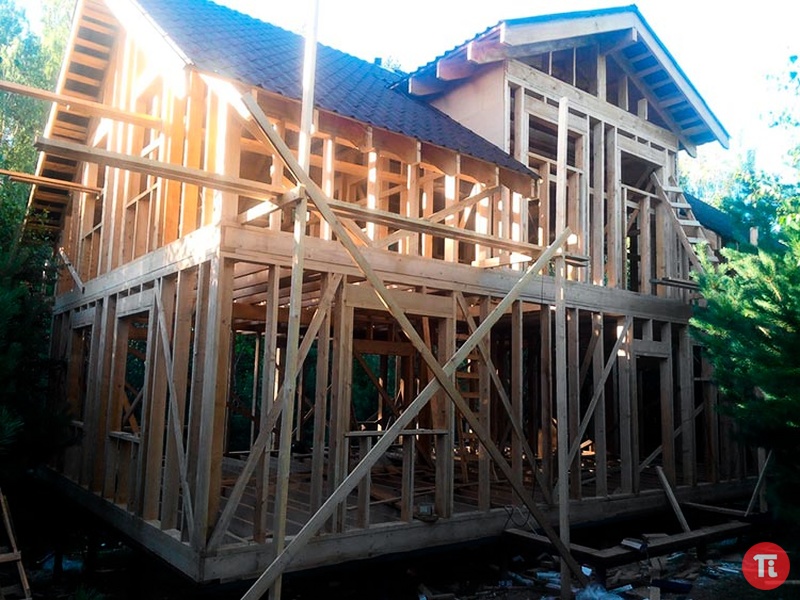

Это как выглядит каркас до обшивки. Если стены не обшить, при работе над стропильной системой ощущаются небольшие колебания. Наружная обшивка делает каркас гораздо жестче


Была выбрана двускатная крыша с поднятой затяжкой


Для удобства крепежа стропильных ног по краю балок пола был прибит брусок 50*50 мм. В стропилах под него был сделан запил. При монтаже они сначала просто упирались в брусок, затем крепились


Для фиксации стропила в заданном положении до того, как набили обрешетку, использовались временные укосины

Еще одна относительно недорогая технология строительства дома из газобетона описана тут.

Шаг 6: Утепление

Утеплять каркасный дом можно любым из имеющихся на рынке материалов с соответствующими характеристиками. Все они неидеальны, но все проблемы имеют стандартные решения.

Наиболее популярным утеплителем для каркасных стен является базальтовая вата. Она выпускается в виде рулонов или матов разной плотности. Устанавливать в стены удобнее маты: они более плотные и хорошо сами держатся за счет распирающей силы. Для этого, как говорили выше, их размеры должны быть на 2-3 см больше расстояния между стойками каркаса. Маты, конечно, дополнительно фиксируются специальным крепежом, но работать удобнее, чем с мягким рулоном.


Наиболее распространенный пирог утепления каркасной стены

Минеральная вата имеет высокие теплоизоляционных характеристики, неплохая звукоизоляция. Но есть и солидный недостаток: она боится намокания и ее необходимо со всех сторон ограждать не только от влаги (дождя), но и от проникновения пара. Потому со стороны помещения она закрывается слоем пароизоляционной мембраны, которая не дает парам проникнуть внутрь.

Со стороны улицы теплоизоляция из минеральной ваты закрывается еще одной мембраной, но другого типа с другими характеристиками: гидро- ветро- защитная паропроницаемая мембрана. Она не продувается, со стороны улицы не пропускает влагу в жидком и газообразном состоянии, а из утеплителя пары выходить могут: паропроницаемость односторонняя. После установки утеплителя остаются только отделочные работы. Собственно, все, стройка окончена.


Так выглядит базальтовый мат, установленный между стойками

Теперь вы знаете как построить каркасный дом. Детализация некоторых процессов далеко не полная, но общая последовательность сборки у вас есть.

Видео «Каркасник под ключ за 2 месяца».

Возможно, вам помогут еще видео от профессионального плотника, который десятилетия занимается возведением каркасных домов (смотрите ниже).

Крепкий каркас – залог крепкого дома

Возможны две схемы строительства каркасного дома:

  • сооружение стены на полу и последующая ее установка в вертикальном положении;
  • сборка всех элементов сразу на месте.

Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.


Монтаж уже собранной стены Источник serbet.edg.access.ly

Проектируем стены верхнего этажа

Правило расположения стоек каркасных стен на одной вертикальной оси следует соблюдать при проектировании стен второго этажа. Обратите внимание на вертикальные красные линии — они показывают, как это правило работает. Соблюдать этот принцип для всех стоек практически невозможно, так как, например, внутренние стены имеют шаг 400 или 600 мм. Для этого по верхнему поясу стоек устанавливается двойная обвязка, которая создает пояс для опирания стоек или лаг. В скандинавских странах часто используется прием врезания в стойки ригеля, это создает дополнительную опору для стоек верхнего этажа. Как и в случае с перекрытиями, проще всего скопировать стены первого этажа на второй уровень и затем вносить изменения. Каждую стену можно объединить в группу для удоства подготовки рабочих чертежей в дальнейшем. Наличие таких готовых элементов, как оконные проемы, позволяет копировать их на уровень второго этажа. Для внешнего вида каркасного дома наличие единых элементов снижает ощущение хаотичности при проектировании и в дальнейшем облегчит Вам процесс строительства;

Перекрытие

Потолочные балки крепятся к верхней обвязке методом врубки или на металлические уголки. Врубка не должна превышать 50% от толщины бруса верхней обвязки. Сечение и шаг балок зависит от назначения второго этажа.

  • Если предполагается наличие мансарды или полноценного жилого этажа, то возведение перекрытия аналогично полу первого этажа.
  • Если наверху будет только чердак, то балки берутся меньшего сечения.

Для удобства работы на перекрытие настилается черновой пол из доски 10х2,5 см. Это облегчит перемещения и сделает работу более безопасной.

Если дом предполагает одноэтажную конструкцию, то верхние балки монтируются с 30 сантиметровым выпуском за стены каркаса. Это делается для крепления стропил.


Крепление балок Источник goroddomov.ru

Дом по технологии 3D каркас с параметрами «пассивного дома»

Параметры «пассивного дома» достигнуты за счет самой низкой теплопроводности внешнего контура. Стены здания состоят из трех смещенных относительно друг друга ячеистых каркасов, послойно заполненных базальтовым утеплителем. Промежуточный слой утепления изолирует деревянные элементы внешнего и внутреннего каркасов, устраняя прямые промерзания конструкций дома. Технология 3D каркас полностью исключает теплопотери и делает наши дома самыми энергоэффективными на сегодняшний день.

Монтаж стропильной системы

Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.

Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.


Контробрешетка крыши на каркасе дома Источник goroddomov.ru

Для сооружения стропил берутся доски 20х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила. Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 20х5 см. Они скрепляют пару стропил наподобие буквы «А».

Фото каркасных домов


Каркасный дом с балконом Источник vash-remontik.ru


Каркасный дом с классической немецкой внешней отделкой Источник lesstroy.net


Оригинальный каркасный дом с маленьким уклоном крыши Источник all-companies.ru

Как можно отделать каркасное здание

Каркасные здания можно отделывать любым способом. Практически выбор ограничен вкусами владельцев и стоимостью отделочных работ. Вариантов отделки существует множество, и перед выбором неповторимого дизайна собственного дома стоит внимательно изучить фото каркасных домов.

При выборе нужно учитывать климат региона – под отделку можно смонтировать дополнительный слой утепления. В северных регионах слоя утеплителя 200 мм может оказаться недостаточно.

Варианты отделки зданий снаружи:

  • фасадная доска – лакированная или окрашенная;
  • сайдинг из ПВХ;
  • блокхаус, имитирующий бревна;
  • кирпичная кладка;
  • фиброцементный сайдинг;
  • штукатурка и покраска;
  • декоративная штукатурка;
  • отделка панелями с имитацией натурального камня, кирпича и т. д.;
  • термопанели;
  • навесные фасадные системы.

Как правильно строить каркасный дом

Каркасные сооружения становятся все более востребованными – это недорогое и в то же время долговечное жилье. Вы можете построить как роскошную виллу, так и аккуратный домик в деревне – проектов большое количество. Не важно, будете ли вы строить самостоятельно или поручите это специалистам – нужные знания позволят вам контролировать процесс на всех этапах.

Определяемся с главным – теплый дом или зона отдыха?

Каркасными дома называются потому, что вся конструкция дома – это вертикальные деревянные стойки и горизонтальные дощатые обвязки. Легкий деревянный каркас возводится за считаные дни, даже если работу вы будете выполнять самостоятельно с несколькими помощниками, а специалисты справятся даже со сложным проектом еще быстрее.

Перед тем, как строить, вам следует четко определиться, будете ли вы жить в таком доме круглогодично или его использование ограничится летними выездами на природу. От вашего решения зависит, насколько качественно будет утеплен каркасный дом. Если сооружение будет использоваться только в теплые времена года, то вопрос серьезного утепления, качественного отопления и экономии энергоресурсов снимается сам по себе – зданию необходимы стандартные меры теплоизоляции, чтобы зимой в помещении температура не опускалась ниже нуля.

А вот если вы решили строить дом для круглогодичного использования, к вопросу теплоизоляции следует подойти очень серьезно, соблюдая все правила. Именно утепление – краеугольный камень всей каркасной технологии, от которого зависит и экономия ресурсов в будущем, и структура отопления. Во внимание берутся условия климатической зоны, где будет построен дом – например, для центральной климатической зоны только толщина досок для обшивки дома должна быть не меньше 100 мм.

Еще один момент, с которым следует определиться на этапе проекта – этажность сооружения. Специалисты категорически рекомендуют не возводить по каркасной технологии здания выше 2 этажей, да и то, желательно, чтобы второй этаж был мансардным. Зато вы будете уверены в прочности всей конструкции и ее долговечности.

Основание дома – залог долговечности

Рассчитав нагрузку, которая придется на фундамент, вы будете приятно удивлены – в случае с каркасными домами совершенно нет необходимости в сильнозаглубленном фундаменте большой ширины. Подойдет практически любой вариант: плиты, сваи, ленточное основание. Если выбор пал на винтовой или свайный вариант, то учтите, что потом вам придется серьезно утеплять и отделывать цоколь здания. Выбрав бетонную плиту, вы получите слишком низкий фундамент, который будет даже смотреться непривычно.

Как показывает практика, строить одноэтажный каркасный дом лучше всего на мелкозаглубленном ленточном основании на песчано-гравийной подушке. На малоподвижных грунтах достаточно в траншею насыпать 15 см песка, 10 см гравия средней фракции. Ширина траншеи в этом случае – полметра. По всему периметру ленты важно проложить арматуру диаметром 12 мм, что исключит деформацию при пучении грунта. Посмотрите видео, как сделать такое основание.

Это только пример – в каждом случае фундамент следует просчитывать отдельно. Самое главное – учесть особенности грунтов. Если позволяют средства, всегда лучше перестраховаться и сделать определенный запас прочности. Столбчатый фундамент выполняется достаточно быстро, и что самое главное – нет необходимости ждать, пока полностью застынет раствор. Для домика на среднюю семью на столбчатый фундамент понадобится около 150 столбиков, вернее, асбестоцементных труб, которые вы в процессе и превратите в столбики.

Для начала на расстоянии до 80 см по периметру будущей постройки проделайте с помощью бура углубления диаметром около 20 см и глубиной не меньше метра. В эти отверстия вставляются трубы – пространство вокруг них засыпается мелкофракционным щебнем и песком и утрамбовывается, как на видео. В трубы заливается стандартный раствор цемента – вот и вся работа. Ждать, пока застынет цемент, совершенно не обязательно – трубы примут на себя первую нагрузку, а уже через несколько дней ваш столбчатый фундамент будет способен выдержать на себе весь дом с техникой и жильцами включительно.

Винтовой свайный фундамент отличается от столбчатого тем, что в качестве свай выступают стальные трубы с винтом на одном конце. Трубы вкручиваются в грунт на одном уровне – главное, не выкручивать их обратно, если свая пошла под углом. Это самая главная ошибка новичков – выкручивая сваю, вы взрыхлите грунт, и под весом дома фундамент в будущем может просесть.

Универсальная технология – строим на века

На самом деле, каркасные дома при соблюдении всех технологий и регулярном ремонте могут простоять больше двухсот лет. Этому есть реальные подтверждения – известные всему миру дома Фахверк, которые, по сути, являются также каркасными сооружениями. В любом случае, минимум два поколения получат в собственность теплый и уютный дом.

Основные этапы строительства одинаковы для всех каркасных сооружений. Все начинается с возведения каркаса – металлического или деревянного. Дерево используется для каркаса чаще, поскольку материал экологически чистый и удобный в работе, к тому же, стоимость металлического каркаса будет на 30–40 % выше. Правда, металлический каркас легче, а значит, вы сможете сократить расходы на фундамент.

К тому же, можно будет использовать металлические крепежи, что запрещено в случае с деревянным каркасом. Металл рано или поздно запустит в древесине процесс гниения, стыки станут менее прочными, дом начнет расшатываться, и конструкция станет опасной для жильцов. Существует специальный крепеж – деревянные нагели, которые исключают гнилостные процессы.

Лучший вариант дерева для каркасного дома – дуб. Правда, такой вариант не всегда возможен, а потому часто применяют качественный брус сечением не менее 150 мм2. Соединение между элементами выполняется по технологии “шип-паз” – следите, чтобы между ними не было никаких зазоров.

Первый этап – пол и стены

В каркасном домостроении первым возникает именно пол. Сначала по всему периметру будущих стен прокладывают рубероид и сверху укладывают деревянный брус сечением 150 мм2 – посмотрите видео, как это делают мастера. Дерево важно покрыть антисептическими препаратами, которые защитят материал от загнивания.

Брус закрепляют анкерными болтами, выдерживая шаг 2 м. В углах не должно быть перекоса больше 10 мм – это легко проверить уровнем.

Очень важно в построении каркасного дома использовать для несущих конструкций, пола и стен одинаковые материалы – коэффициент расширения в таком случае будет также одинаков, и вы избежите возможных перекосов. Когда брус нижней обвязки уложен и скреплен между собой, можно укладывать лаги для пола. Для лаг подойдут доски толщиной 5 см и шириной 15 см. Крепятся элементы методом вырубки пазов в брусе нижней обвязки. Между лагами расстояние выдерживают не больше 60 см.

Затем к лагам крепятся бруски меньшей ширины, чем сами лаги. Это позволит вам уложить так называемый черновой пол между брусками – доски пола будут уложены непосредственно на лаги. Не забудьте все элементы обработать антисептиками. Для чернового пола в целях экономии используют даже необрезанные доски – большого значения это не имеет.

На черновой пол для качественной пароизоляции степлером крепят пергамин, после чего между брусом укладывают утеплитель – минеральную вату или пенопласт. Достаточно толщины около 10 см. Важно укладывать теплоизоляцию таким образом, чтобы по краям не оставалось свободного пространства, как на видео. Для этого плиты минваты подрезают таким образом, чтобы они на несколько сантиметров были шире пространства между лагами – тогда удается плотно закрыть все пространство. В случае с пенопластом щели будет правильно задуть монтажной пеной.  По такой же технологи утепляют и потолок.

Затем укладывают чистовой пол – для этого подойдут доски 40*150 мм. Доски как следует уплотняются клиньями и скобами и прибиваются к лагам. Проверьте уровнем, насколько ровным получился пол – от этого зависит качество всей дальнейшей конструкции.

Поэтапно сборка стенового каркаса выглядит следующим образом:

Как сделать пол и стены в каркасном доме — пошаговая схема

Шаг 1: Нижняя обвязка

Для нижней обвязки используем все тот же брус сечением 150 мм2 с заранее подготовленными пазами. Важно, чтобы между пазами было расстояние не более 50 см.

Шаг 2: Подготовка досок

На ровной и сухой площадке подготовьте доски для стен. Длина досок должна быть равна желаемой высоте потолка – оптимальным вариантом специалисты признают 2,7 м. Этого достаточно, чтобы в помещении не создавалось ощущение тесноты, а летом не было душно, и в то же время зимой отапливать дом будет несложно.

Шаг 3: Установка угловых стоек

В тех местах, где будут расположены угловые стойки, вначале ставят стальные нагели, а в торцевой части брусков просверливаются отверстия под них. Бруски устанавливаются и закрепляются временными укосинами. Таким же образом устанавливают и промежуточные бруски.

Шаг 4: Верхняя обвязка

Верхнюю обвязку делают из такого же бруса с пазами, что и для нижней. Самое главное – подогнать расположение пазов таким образом, чтобы они были полностью идентичными с нижними. В противном случае будут перекосы. Когда верхняя обвязка будет уложена на стойки, ее следует закрепить к каждой стойке минимум парой гвоздей, заколотив их на глубину не менее 10 см. После этого каркас укрепляется постоянными укосами, а временные демонтируются.

Шаг 5: Потолок

В местах, где будут межкомнатные перегородки, устанавливаются опорные брусья. Потолочные балки выполняются из бруса 50*15, располагайте их на расстоянии не более полуметра, на стыке с вертикальными стойками. Крепят балки как стальными кронштейнами, так и с помощью заранее вырубленных пазов.

Шаг 6: Оконные проемы

Монтаж оконных рам происходит на этапе возведения стенового каркаса. В соответствии с нормами, площадь  оконного проема должна составлять не менее 18 % от общей площади стены. Раму закрепляют вертикальными стойками, подогнанными по высоте. Если вы строите дом исключительно для летнего использования, то подойдут и стеклопакеты с одним стеклом, а вот для проживания круглый год понадобятся качественные окна как минимум с двумя стеклами – все зависит от климата.

Конечно, всю эту работу можно сократить в разы, используя готовые сэндвич-панели. Сейчас много заводов предлагают свои услуги в этом направлении – вам остается только выбрать проект дома и подготовить фундамент. Собирать дом из сэндвич-панелей – как играть в конструктор лего, нужно лишь соединить элементы в единую конструкцию. С точки зрения экономии такой вариант самый выгодный, поскольку сэндвич-панели очень легкие и утепленные, а значит, вы сэкономите на фундаменте и утеплении, не говоря уже о времени, которое вы затратили бы на эти работы.


Под крышей дома моего – как возвести крышу?

Чем сложнее вы выбрали проект каркасного дома, тем меньше шансов, что с возведением крыши вы справитесь самостоятельно. Если второй этаж будет мансардным, лучше обратиться к специалистам, которые правильно рассчитают всю систему стропил. А вот с простой двускатной крышей вы справитесь.

Для стропил выбирают брус 5*15 см. Края брусьев стыкуются на торце под углом 50° и сбиваются гвоздями. Эта простая конструкция скрепляется доской поперек, буквой “А”. Проще собирать стропила на земле, а уже потом поднимать их на крышу и крепить гвоздями 200 мм. На стропила крепятся доски обрешетки с шагом 10 см. Нужно, чтобы они выходили за крайние стропила на 25 см. На обрешетку укладывают рубероид, после чего можно приступать к монтажу кровельного материала.

Это самый просто вариант крыши, который можно дополнить качественной теплоизоляцией. Как известно, через чердак дом теряет до 20 % тепла! Утеплять правильно снаружи – так вы сэкономите место внутри, да и работы проводить проще. Поверх обрешетки укладывают пароизоляцию, например, привычный всем пергамин, который крепят степлером. Поверх пароизоляции набивают еще одну легкую обрешетку – с шагом 50-60 см.

В пространство между обрешеткой укладывают теплоизолирующий материал, например, минеральную вату. Затем снова настилают пароизоляцию, добавляют слой рубероида и монтируют кровельный материал. Важно, чтобы между рубероидом и кровельными материалами сохранялся зазор несколько сантиметров – в этом случае пространство под крышей будет вентилируемым, и конденсат сможет легко покидать теплоизоляционный пирог.

Отделка дома и утепление – финиш уже близко

Утеплять дом, построенный по каркасной технологии, удобнее всего изнутри. Поэтому первым делом конструкцию снаружи обшивают плитами OSB, а затем сайдингом или вагонкой. После можно переходить к внутренним работам.

Пенопласт и минеральная вата – вечные конкуренты среди теплоизоляционных материалов. Но все же у пенопласта меньшая теплопроводность – 40 мм пенопласта по уровню теплоизоляции равны 45 мм минеральной ваты. 10-сантиметровый слой способен заменить кирпичную стену двухметровой толщины! Самое главное преимущество этого материала – его непромокаемость, чем минеральная вата похвастаться не может. Если она намокнет, то потеряет свои свойства.

Укладывают утеплитель между вертикальными стойками – как уже говорилось выше, материалы должно плотно прилегать друг к другу. Не жалейте монтажной пены, чтобы задуть щели. На этом этапе не забудьте проложить электропроводку. Более подробно о выборе материалов для утепления и самой технологии вы можете прочесть в отдельной статье на нашем сайте.

Самый проверенный вариант для обшивки внутри – деревянная вагонка. Впрочем, если вы хотите поступить более оригинально, можете приобрести блок-хаус – вагонку, которая имитирует оцилиндрованное бревно. Если же деревянная обшивка вас не устраивает, можете внутри заделать стены плитами OSB, затем гипсокартоном, который остается только зашпаклевать. После вы можете красить стены или клеить обои – как вашей душей будет угодно.

  • Автор: Михаил Малофеев
