Как собрать каркасный дом своими руками фото и проекты: Построить каркасный дом своими руками может каждый

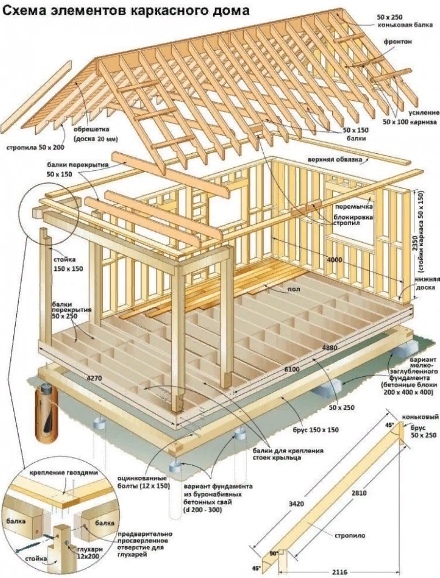

Приведём последовательность выполнения работ, схема постройки каркасного дома своими руками, которая поможет разобраться, как возвести дом-каркасник самостоятельно при наличии минимального строительного опыта.

Проект

Схема постройки каркасного дома своими руками начинается с проектирования. Это – обязательный этап, которому многие начинающие строители не придают значения. Готовые проектные документы стоят денег, однако они точно обозначают, сколько и каких материалов необходимо для стройки. Они также содержат точные размеры силового каркаса и стеновых панелей, крепёжных элементов.

Если же строительство ведётся без предварительного проекта, необходимы, как минимум, расчёты стен каркасного дома – сколько будет опорных балок, на каком расстоянии они будут расположены, какова будет их площадь сечения и как они должны быть соединены в общий силовой каркас. А также, из какого материала будут выполнены стены и кровля.

Фундамент

Поэтапное строительство каркасного дома своими руками имеет один единственный этап трудоёмкого строительства. Это — сооружение фундамента. Его можно выполнить только в тёплое время года. Для строительства потребуются выбрать конструкцию фундаментного основания (плита, сваи, лента), а также определить глубину его закладывания.

Для не тяжёлого каркасника фундамент может быть мелкозаглубленным ленточным (от 400 мм до 600-700 мм глубиной). Он также может быть свайным и удерживаться на опорах – сваях. Или быть свайно-ростверковым, соединенным вверху горизонтальными балками – так называемым ростверком.

Также для каркасников фундамент может быть из бетонных плит. Однако такая конструкция потребует использования грузоподъёмной техники. Готовые бетонные плиты необходимо будет доставить на место стройки и уложить в грунт.

Материалом для фундамента может быть бетон, бут или кирпич. Основа дома может быть полностью отлита из бетона и бута, или сложена из отдельных бетонных блоков.

Каркасная основа

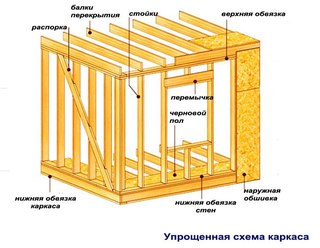

Каркас строения является его основой, «скелетом», на который позже монтируют отделку и крышу дома. На данном этапе строительства каркасника необходимо рассчитать и определиться с местами водоснабжения и слива канализации, прохождение сетей электроэнергии. Эти действия в дальнейшем облегчат процесс постройки каркасного дома своими руками.

Каркас каркасного дома может быть собран из деревянных балок или из специального металлического профиля. Деревянные балки распиливаются под размер на месте. А вот металлические опорные элементы изготавливают на заводе в требуемых размерах. После чего – маркируются, поставляют на участок и собирают как силовой каркас каркасного дома. При этом проект строительства является руководством к сборке, он рассказывает, как собрать каркас из готовых металлических профилей.

На заметку

Металлическая технология получила название ЛСТК или «легкие стальные тонкостенные конструкции». Она обходится дороже деревянного строительства.

Строим крышу и стены

После сооружения каркаса приступают к кровельным работам. Такая последовательность позволяет защитить элементы несущих опор от возможного намокания во время дождей или других осадков. Поверх стропил укладывают ветронепроницаемую мембрану и навешивают кровельные материалы, между стропилами укладывают утеплитель. Нагляднее о том, как построить каркасный дом, видео покажет весь процесс строительства подробно.

Сборка стен каркасного дома мало чем отличается от навешивания кровли. С той разницей, что стеновые панели навешиваются горизонтально, а крышу – под наклоном.

Последовательность стеновой обшивки следующая:

• Сначала на опоры каркасного дома монтируют снаружи ветрозащитую мембрану и стеновые панели. При этом оставляют вентиляционный зазор между ветрозащитной плёнкой и панелью. Для сооружения такого зазора обустраивают обрешётку поверх ветроизоляции.
• Внутри будущих стен прокладывают необходимые коммуникации – водопровод, слив, электрическую проводку, газовые трубы.
• Далее между опорами каркасного дома монтируют утеплитель. На внутренние стены монтируют пароизоляцию каркасного дома.
• Навешивают внутренние панели и получают готовую каркасную стену.

А напоследок предлагаем увидеть наглядно, как ведётся строительство каркасных домов своими руками, видео – «от и до».

По завершению монтажа стеновых панелей приступают к установке окон и дверей. А после – приступают к внутренней отделке помещения, которую выполняют по готовым стеновым панелям. Далее – устанавливают сантехнические устройства и подключают их к инженерным сетям.

Сборка каркасного дома — как строить из каркаса.

Каркасная технология привлекает ценовой доступностью и возможностью построить дом при минимальных навыках домостроения. При этом качественный каркасник отличается энергоэффективностью, он сохраняет тепло и позволяет меньше платить за газовое отопление каркасного дома. Рассмотрим, как выполняется сборка каркасного дома, если работы ведутся своими руками. И в чём преимущества готовых домокомплектов, которые можно заказать у производителя.

Сборка каркасного дома

Существует две основные технологии каркасного строительства.

• Каркасно-панельная, при которой вначале сооружают каркас и, после – навешивают стеновые панели.
• Каркасно-щитовая, при которой стены собирают из готовых щитовых элементов, собранных и утепленных на заводе.

Первая технология является способом последовательной сборки строения из отдельных элементов. Сооружается каркас, стены, кровля, выполняется утепление, внутренняя и наружная отделка. Второй вариант представляет метод строительства из готовых элементов – блоков. Без подготовительных операций по возведению каркаса, навешивания обшивки, утепления и другого обустройства стен.

Каркасно-панельная технология сложнее в реализации, она требует знание строительных навыков. Вторая – предназначена для людей без специального образования. Позволяет построить дом даже человеку, который мало смыслит в строительстве и решил заняться собственным жильём. Для такого «мастера» каркасно-щитовая технология является единственно правильным подходом к строительству. Технология сборки каркасного дома отличаются от других строительных технологий доступностью и последовательностью.

На заметку

При точном соблюдении инструкций хозяин жилья гарантированно получит новый дом каркасной сборки. Стены дома будут тёплыми, прочными и надёжными. А заселение будет в возможно рекордные сроки, по сравнению с кладкой кирпича или литьём бетона.

Приведём описание, как делается правильная сборка каркасного дома своими руками для каркасно-панельной технологии. Что делают после заливки и затвердевания фундамента?

Сборка стен

Пошаговая сборка каркасного дома начинается после монтажа свайно-винтового фундамента, тогда сооружают каркас будущих стен. Его выполняют в несколько заходов:

1. Вначале кладут деревянный ростверк – нижний ряд больших тяжёлых балок, на которые будет опираться нижняя обвязка дома  и несущие вертикальные стойки. Ростверк распределяет давление отдельных участков стены на весь свайно-винтовой фундамент, предупреждает его перегрузки, возможные проседания.

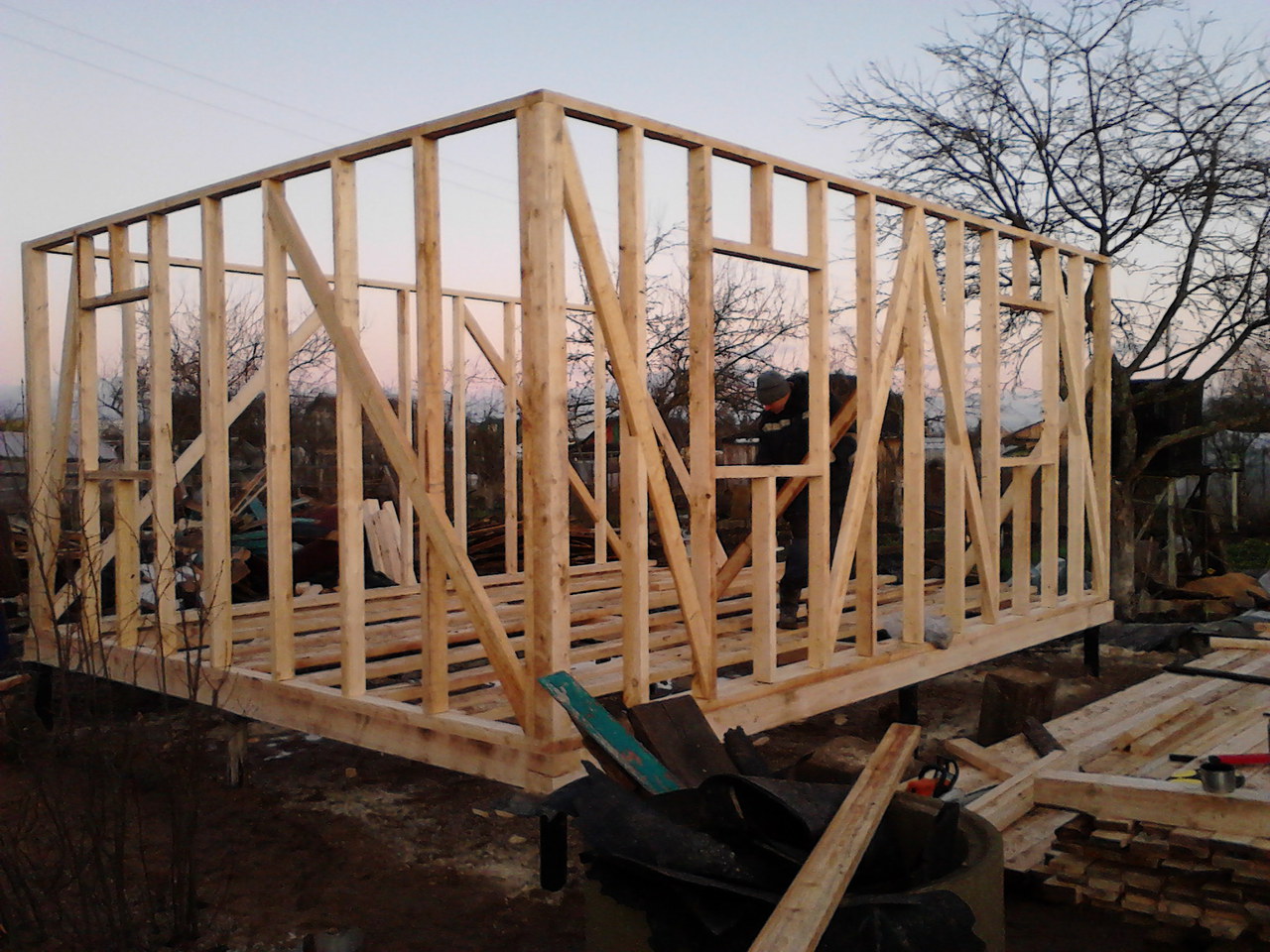

2. Сборка стен каркасного дома начинается, когда на ростверк ставят рамы, сколоченные на земле из нескольких вертикальных опор с нижней и верхней обвязкой. Их крепят наклонными уключинами для жёсткой фиксации, а также во все вертикальные стойки врезается ригель, который равномерно распределяет нагрузку между всеми стойками.
3. Все стены скрепляют между собой второй верхней обвязкой. Таким образом, замыкают круг несущих элементов и создают основу для стропил кровли или для последующего монтажа второго этажа.

Готовый каркас обшивают снаружи панельным материалом. Так формируется наружная поверхность стены. Наружные панели не только защищают балки от намокания, но также упрочняют строение, делают его надёжным и ветроустойчивым.

Описанная технология возведения стен является каркасно-панельной. Она может использовать элементы щитовой технологии. А именно – предварительную сборку нескольких вертикальных опор каркаса в блок и установку собранного блока на ростверк целиком. Этот метод получил название «платформы» и приобрёл большую популярность среди застройщиков. Его часто демонстрируют видео по сборке каркасных домов.

Межэтажные и чердачные перекрытия

Перекрытия располагаются между этажами. Они формируют пол верхнего этажа и пол чердака, а также предоставляют основу для навешивания потолочных панелей нижнего этажа. В каркасных строениях перекрытия выполняют из прочных деревянных балок, размер которых определяется расстоянием между стенами и расчётами балок на прогиб.

Перекрытия пола нижнего этажа обязательно пропитывают антисептиком и водозащитным материалом. Важно не допустить распространения грибка и гниение в нижних балках. При прямоугольной форме сечения балки перекрытия ставят на «ребро».

После укладывание балок перекрытия, к нижней части их рёбер подшивают доски потолка, если это перекрытия второго этажа и выше. Между балками перекрытия кладут звукоизолятор. Поверх балок укладывают чистовой пол.

Стены второго и последующего этажей собираются аналогично стенам первого этажа, по той же технологии.

Стропила под крышу

После сооружения перекрытий верхнего этажа поверх самой верхней горизонтальной обвязки собирают стропильную систему и сооружают крышу. При этом возможны разные варианты последовательности сборки стропил.

Вариант №1:

1. Поставить вертикальные опоры под коньковую балку и установить сам конёк.
2. После – установить попарно наклонные стропила – одним концом на коньковую балку, вторым – на мауэрлат. Свес стропил с периметра наружной стены должен составлять минимум 500-600 мм. Парные стропила необходимо укрепить поперечной планкой – ветровым ригелем.
3. Уложить поверх стропил доски обрешетки – основу для последующего монтажа кровли.

Вариант №2:

1. Собрать на земле готовый треугольный блок из двух наклонных стропил и поперечного крепления – ветрового ригеля.
2. Поднять его и установить поверх балок верхней обвязки.
3. После установки всех стропильных блоков – уложить на них коньковую балку.
4. Уложить поперёк стропил доски обрешетки под кровлю.

Окна и двери

Устанавливаются после обшивки наружной стены. При этом важно учитывать качество строевого леса, из которого собран каркас. Если это лес сухой – то нет необходимости задерживать строительство и выстаивать дом. Если же строевой лес – частично сырой, то возможна его усадка, поэтому необходимо выдержать каркас под крышей 2 месяца во избежание коробления стен.

На заметку

При установке окон и дверей в «сырой» каркас возможна деформация коробок в проёмах, сложности с распахиванием дверей.

Внутренние стены

Каркасные строения предоставляют свободу дизайна и разрешают располагать внутренние стены или любым образом обойтись без них. Поэтому важно понимать, что в каркасных домах любые внутренние стены являются подвижными и, при необходимости могут быть демонтированы и переставлены в новое место.

К сооружению внутренних стен приступают после навешивания кровли и монтажа наружного стенового материала. Их расположение определяется проектом и описывает схема сборки каркасного дома. Однако внутренние стены не являются несущими, поэтому их сдвиг возможен без дополнительных просчётов прочности.

Утепление

Инструкция по сборке каркасного дома рекомендует обязательное утепление для всех типов домов, предназначенных для круглогодичного проживания. Без утеплителя каркасный дом будет холодным подсобным помещением. С утеплением вы получите уютное и комфортное энергосберегающее строение.

В качестве утепляющего материала используют минеральную базальтовую вату. Её вкладывают между каркасными опорами, закрывая вату с внутренней стороны помещения пароизоляционной плёнкой.

На заметку

Минеральная вата является паропроницаемым материалом. По технологии утепления между её наружной поверхностью и стеновой обшивкой должен быть вентиляционный зазор толщиной 50-70 мм для удаления влаги.

Отделка

Простота или сложность отделки определяется выбором материала для стеновой обшивки. Материал внутренней стены является той основой, на которую наносят комнатный декор. Если внутренние стены обшивают доской, панелями МДФ, то дополнительная отделка комнат будет совсем минимальной. Если в качестве стеновой обшивки используется гипсокартон, то объём отделочных работ будет тоже небольшим – наклеить обои или нанести декоративную штукатурную смесь по идеально ровной стене.

Если же стены обшиты ОСБ, то понадобится дополнительная операция по их выравниванию – черновая и чистовая штукатурка. После которой можно будет приступать к окончательному декору внутренних стен.

Сборка домокомплекта

Под домокомплектом понимают набор строительных материалов с помощью которых делаются каркасные дома для самостоятельной сборки. Все материалы домокомплекта поставляются в полностью готовом виде. Они готовы к непосредственной сборке без дополнительных технологических операций – распиливания, пропитки, другой обработки.

Пиломатериалы для строительства обрезаны, ошлифованы, пропитаны антисептиком, поставлены в проектном размере и промаркированы. Одно из преимуществ комплектного строительства – минимальное количество обрезков, экономия строительных материалов и средств на их закупку.

На заметку

Домокомплект позволяет сэкономить на закупке деревянных пиломатериалов – вы получите готовые детали, под размер, без переплаты на обрезку стандартных балок, без оплаты работы распиловки.

Цифры и буквы маркировки используются для сборки каркаса и стен. Они являются уникальным кодом, указанным в спецификации. Сборка домокомплекта каркасного дома начинается с последовательного укладывания пронумерованных балок и панелей описываемых в инструкции, которая сопровождает домокомплект и является подробной инструкцией к самостоятельному строительству.

В качестве дополнительной услуги к домокомлекту каркасного дома может быть предоставлена услуга «Шефмонтаж». Под этим термином понимают консультации профессионального строителя в процессе сборки стен строения и их утепления. Данная услуга позволяет сэкономить силы и время, избавляет от долгого поиска нужной информации, гарантирует профессиональный подход к решению любых строительных вопросов.

Сборка каркасно-щитового дома

Сборка каркасно-щитовых домов отличается от каркасно-панельных физической тяжестью выполнения работ. В каркасно-щитовом строительстве отдельные элементы собираются в готовый «модуль» на заводе, после чего их привозят на участок строительства и устанавливают на стены.

На заметку

Вес каждой СИП панели варьируется от 40 до 100 кг. Поэтому сборка СИП дома требует использования нескольких пар сильных мужских рук или работы спецтехники. В необходимости использования погрузочно-разгрузочных машин – недостаток каркасно-щитовых строений.

Ещё один недостаток строений по принципу каркасно-щитового строительства – утепление готового щита может не соответствовать заявленному при продаже. Готовые для монтажа панели утепляются на заводе в процессе изготовления. И не всегда можно быть уверенным, что установлен именно тот утеплитель. Или что его толщина и изолирующие характеристики соответствуют обозначенным нормам.

Стоимость сборки

Для ориентировочного определения стоимости сборки каркасного дома можно пользоваться удвоенной суммой расходов на строительные материалы. Однако на практике стоимость работ по сборке будет выше затрат на материалы на 10-20%. Поэтому посмотрим как производится сборка каркасного дома своими руками, видео будет весьма кстати тем, кто хочет снизить цену строительства до закупочной стоимости дерева, стеновых панелей и кровли.

Цена сборки каркасного дома определяется сложностью работ и необходимостью строительной квалификации. Несмотря на относительную простоту, стоимость работ составляет существенную часть растрат на возведение каркасного дома. Стоимость сборки каркасного дома составляют как минимум половину стоимости дома.

Каркасные дачные дома — фото и проекты для строительства

Строительство на даче маленького каркасного дома не займет много времени и даже не потребует больших денежных вложений. Для загородного участка разработаны сотни проектов комфортных домиков с крыльцом, мансардой, полноценным вторым этажом. Есть варианты с кухней и санузлом – комфортные дачные жилища. А есть небольшие избушки для отдыха в выходной день. Ознакомьтесь с особенностями и принципом каркасного строительства. Выберите проект и исполните свою мечту.

Преимущества каркасных домов для дачи

Чтобы понять, в чем причины популярности каркасных домов для дачи, нужно обратить внимание на их многочисленные достоинства:

• Быстрота возведения. От момента утверждения проекта дома площадью до 150 кв. м до готовности под чистовую отделку проходит, как правило, менее 90 рабочих дней. Этого времени достаточно, чтобы бригада строителей полностью собрала конструкцию постройки на участке заказчика.
• Низкая стоимость. Строительство дома из деревянного каркаса обходится в среднем на 30 % дешевле, чем строительство из кирпича, блоков или бруса. Эта экономия складывается из минимизации отходов, рационального использования материалов и сооружения простого фундамента.
• При проведении строительных работ не требуется спецтехника.
• Относительно легкий вес. Небольшие каркасные дома обычно весят не более 20 тонн. Благодаря этому дом из деревянного каркаса может быть установлен на недорогих свайных или мелкозаглубленных ленточных фундаментах.

• В случае необходимости такой дом можно разобрать и перенести на другое место.
• Отсутствие сезонности строительства. Работы по возведению можно выполнять независимо от условий погоды и периода года, так как технология не предусматривает мокрых процессов.
• Простота монтажа. При желании и минимальных строительных навыках простой каркасный дом можно возвести своими силами.
• Тепловой комфорт. В постройках из деревянного каркаса быстро прогревается воздух и хорошо сохраняется тепло. Это способствует созданию комфортного микроклимата и позволяет сэкономить на отоплении.
• Длительность эксплуатации. По своему сроку службы (30-50 лет) каркасные строения практически не уступают блочным и кирпичным.
• Эстетические свойства. Технология позволяет создавать дома практически любых конфигураций.
• Внутренняя и внешняя отделка упрощаются благодаря изначально ровной поверхности стен.

Подготовка к строительству – выбор проекта

До начала строительных работ следует выбрать проект каркасного дачного дома, или хотя бы набросать планировку и определиться с высотой и габаритными размерами. Это необходимо для расчета требуемого количества материалов и последующей закупки.

Для небольшого участка можно выбрать дачный домик площадью 4х6 или 6х6 кв. м. Это дома с простейшей планировкой:

В зависимости от сезонности проживания, дачные постройки могут быть отапливаемыми. Но, если не планируется эксплуатация домика в холодное время года, наличие отопительной системы необязательно. При этом следует серьезно подойти к утеплению стен и крыши, чтобы предотвратить промерзание конструкций в зимний период.

Владельцам автомобилей можно заранее предусмотреть в проекте гараж или навес, чтобы не делать в будущем пристройку. Баня также будет огромным плюсом с точки зрения организации дачного отдыха.

Строительство каркасного садового дома

Строения из деревянного каркаса привлекают легкостью монтажа. При этом есть возможность своими руками построить дешево каркасный дом. Но, при желании, можно заказать дачный домик под ключ, не утруждая себя расчетами и процессом строительства.

Подготовка основания

Площадку для строительства подготавливают следующим образом:

1. Снимают растительный слой грунта (около 15 см почвы).
2. Разравнивают.
3. Осуществляют разбивку. При разбивке закрепляют оси дома, для этой цели используют деревянные колья.
4. Выкапывают котлован по периметру планируемого фундамента. На дно ямы насыпают песчано-гравийную смесь, затем слоя бута. Общая толщина такой засыпки составляет от 15 до 25 см.

Сооружение фундамента

Выбор вида фундамента зависит от типа грунта на участке. Самый распространенный вариант – мелкозаглубленный ленточный фундамент. Другой вариант – свайные и столбчатые фундаменты.
Если грунт на участке переувлажнен или строительство ведется на склоне или в болотистой местности, в основании постройки необходимо сделать прочную подушку из утрамбованного песка с заливкой цементным раствором.

Если планируемый дом имеет два этажа или больше, фундамент армируется толстыми металлическими прутьями.

При желании соорудить надежный фундамент недорого следует обратить внимание на асбестоцементные трубы. Для этого их размещают по периметру планируемого строения на расстоянии 1 м друг от друга на глубину до 1 метра. Трубы засыпают грунтом, утрамбовывают и заливают цементом.

Установка каркаса

Для придания жесткости на подготовленном фундаменте делают нижнюю обвязку и черновой пол. Как правило, нижняя обвязка собирается из досок 100х50 мм. Затем анкерными болтами фиксируется черновой пол, укладываются лаги, между которыми располагают утеплитель.

Вертикальные стойки устанавливаются в углах, местах расположения дверных и оконных проемов с шагом 60 см, чтобы избежать проблем с укладкой утеплителя. В обязательном порядке устанавливаются поперечные балки и укосины.

Для угловых стоек подойдет брус сечением 100х100 мм. Лаги пола и стропила устанавливаются также с шагом 60 см. Монтаж верхней обвязки выполняется так же, как и нижней. При наличии лестницы на второй этаж, места ее установки дополнительно фиксируются поперечными балками.

Устройство крыши дачного дома

Когда работы по установке каркаса окончены, можно переходить к сборке крыши. Для кровли следует подбирать легкие материалы, не перегружающие фундамент.

Дачные каркасные дома эконом, как правило, имеют односкатную крышу. Но в случае, когда предполагается использование мансардного пространства для проживания, предпочтительнее выбрать двускатную кровлю. При этом конек рекомендуется располагать на высоте 2,5 м.

Для монтажа кровли по торцам дома устанавливаются вертикальные стойки с распорками, затем на них укладывается коньковая балка. Боковые скаты крыши заполняются досками с шагом от 0,5 до 1 м. Скат укрепляется установкой поперечин в шахматном порядке.

Обшивка

К работам по обшивке приступают после того, как возведен деревянный каркас. Для стен обычно используют листы ДСП, ДВП или гипсокартона, доски или брус. Кроме того, есть готовые панели для стен, которые уже имеют в конструкции теплоизолирующий слой, оконные и дверные проемы. Но такие блоки стоят дороже и имеют достаточно большой вес, их не получится установить в одиночку.

С наружной стороны недорогие каркасные дачные дома чаще всего отделывают листами влагостойкой фанеры, закрепляемыми в шахматном порядке. В стыках между фанерой дополнительно закрепляют поперечины. Соединения листов выполняют на уровне стоек

Для внутренней обшивки используют доски или листы фанеры. В пространстве между внешней и внутренней обшивкой располагают плиты теплоизоляции.

Доски чистового пола укладывают с уплотнением скобами и большими гвоздями крепят к лагам. Для чистового и чернового пола рекомендуется выбирать древесину одного сорта, чтобы в процессе эксплуатации строение не перекосило из-за разницы коэффициентов расширения.

В заключение выравнивается рубанком покрытие пола, полируется и обрабатывается олифой или маслом. Если в дальнейшем планируется укладка линолеума или другого напольного покрытия, то полировку можно не выполнять.

Для монтажа потолка в одноэтажном доме потребуются следующие материалы:

• вагонка или обрезная доска, толщиной 2,5 см;
• гидро- и теплоизоляционные материалы;
• монтажная пена;
• листы ДСП, ДВП или гипсокартона;
• иные расходные материалы

Обшивку потолка чаще всего производят гипсокартонными листами.

Утепление дачного домика

В качестве материала для теплоизоляции можно выбрать наиболее подходящий по цене и свойствам вариант:

• Пенополистирол – эффективный, недорогой теплоизоляционный материал, но при этом пожароопасный и менее экологичный.
• Каменная или минеральная вата в рулонах или плитах – наиболее распространенный утеплитель.
• Эковата со специальной защитной пропиткой от пожаров и грызунов – более технологичный, но дорогой материал утепления.

При проведении работ по утеплению каркасного садового дома особое внимание следует уделить устройству влаго- и пароизоляции, которые также участвуют в создании теплового комфорта и увеличивают срок службы здания.

Видео: советы профессионалов

Среди многочисленных вариантов дачных домов наиболее часто застройщики выбирают именно каркасные строения. Обустройство небольшого жилого пространства на загородном участке в кратчайшие сроки при незначительных финансовых затратах – это неоспоримое преимущество каркасной технологии.
В этом видеорепортаже со стройки каркасного домика для дачи даны полезные советы по строительству и экономии.

Закладка Постоянная ссылка.

пошаговая инструкция и чертежи, технология строительства и как построить поэтапно

Строительство каркасных домов в нашей стране становится все более и более популярным. Все новые технологии являются частью подобных построек, и не имеет значения, по какой технологии дом построен – финской либо канадской.

Особенности строительства

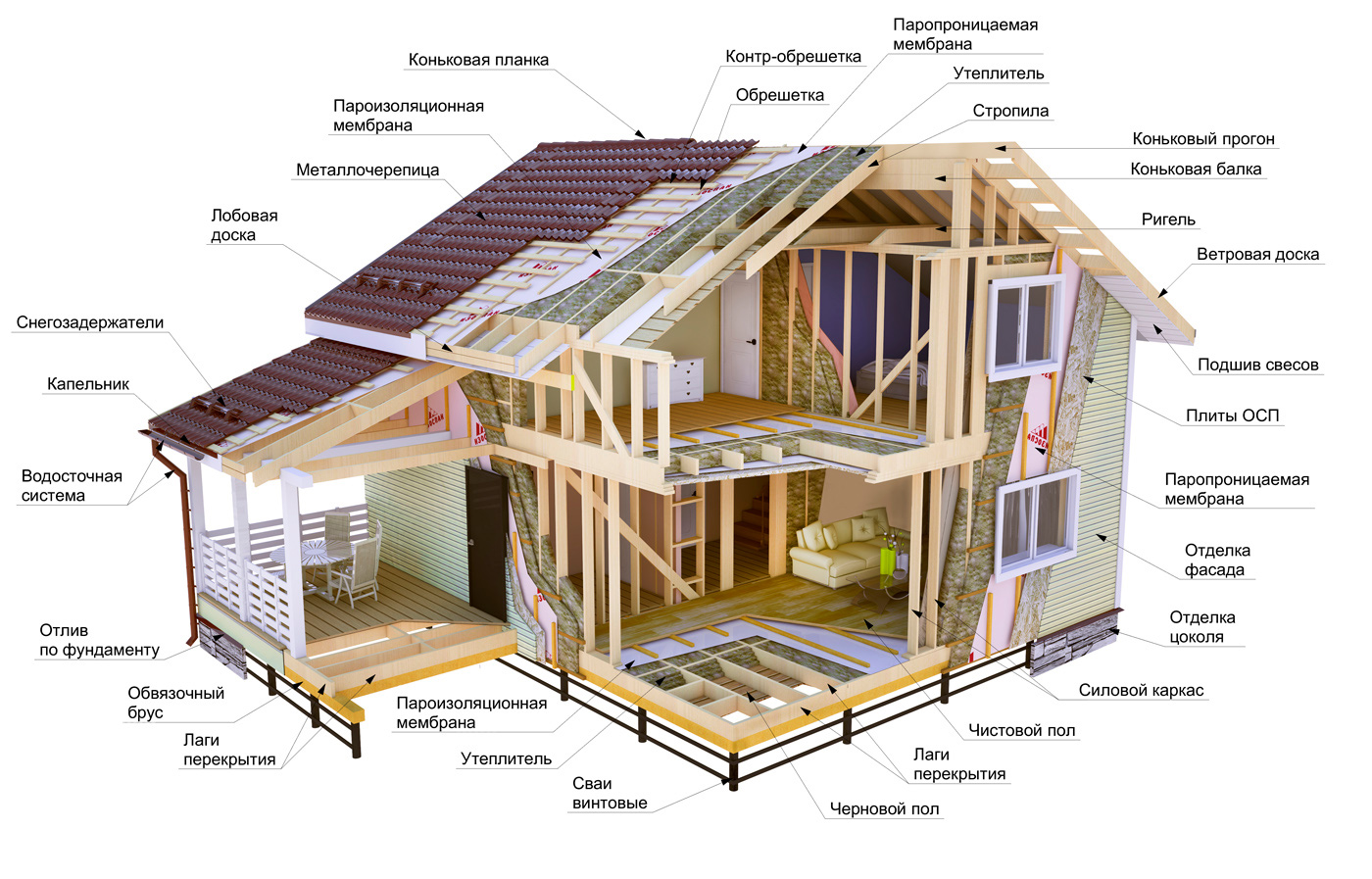

Каркасный дом представляет собой строение, в основе которого находится каркас. В целом, это понятно из названия. Сам по себе каркас является основой и своеобразным «скелетом» такой постройки. Каркас устанавливают на заранее подготовленный фундамент, после чего он обшивается специальными панелями. Его утепляют и строят крышу. После завершения всех этих этапов на выходе получается готовый дом.

Следует отметить, что каркасные дома сначала появились в ФРГ, а потом волна их популярности захлестнула Канаду и США. Как раз по этой причине существует не одна технология строительства каркасного дома – канадская, шведская немецкая и так далее. На территории СССР такие дома начали строиться еще в 50-х годах ХХ века. И с того времени интерес к постройкам такого типа существенно возрос и продолжает расти большими темпами.

Плюсы и минусы

Как и все строения, каркасные дома имеют преимущества и недостатки.

Если говорить о преимуществах, то следует отметить:

• Невысокую стоимость строительства. Данная технология считается наиболее доступной, даже если взять в расчет в стоимость отделки и фундамента.
• Высокий темп строительства. Трем строителям достаточно месяца, чтобы возвести дом средних размеров. А если еще строить фундамент и проводить отделочные работы, то им будет достаточно 1,5 – 2 месяцев.
• Небольшие расходы на эксплуатацию. Такой тип дома не требует постоянного обслуживания, в отличие от тех же деревянных домов, где требуется время от времени обновлять фасад.

• Отличная звукоизоляция в комнатах. Если внутри перекрытий, стен и перегородок установить звукоизоляцию, то можно добиться довольно неплохих результатов в этом вопросе.
• Возможность внутри стен проложить коммуникации. Одной из особенностей именно такой технологии будет то, что без каких-либо затрат и применения специнструментов можно прокладывать электричество, трубы отопления, водоснабжения и так далее внутри стены. С эстетической точки зрения это очень большое преимущество.

• Возможность строительства облегченного фундамента. Благодаря именно такой технологии можно использовать так называемые облегченные фундаменты низкого залегания, что позволяет сэкономить и увеличить скорость строительства.
• Экологичность. Основными составными частями каркасного дома, кроме самого каркаса, являются утеплитель, базальтовая и минеральная вата, ГКЛ, а также ориентированно-стружечная плита OSB. Все это – результат переработки исключительно природных материалов, которые повышают эксплуатационные характеристики постройки и не представляют угрозы для человека.

• Сейсмоустойчивость. Дома такого типа могут выдерживать землетрясения до 9 баллов по шкале Рихтера. Именно по этой причине такие постройки крайне популярны в таких странах, как Япония.
• Возможность строительства в любое время года. Нет ограничения на строительство дома в какой-то сезон, если температура не будет меньше -15 градусов по Цельсию. То есть стройка зимой такого дома очень даже возможна.

• Нет причин применять тяжелую строительную технику. Достаточно всего лишь нескольких рабочих, чтобы построить такой дом в короткие сроки.
• Простота доступа к содержимому стены и перекрытий. Конструкция такого дома сделана так, что добраться до утеплителя или внутренних коммуникаций – не проблема. Это дает возможность постоянно модернизировать дом и улучшать его технические характеристики.
• Возможность быстрого и не слишком дорогого демонтажа. Таким образом, дом можно при желании перевезти и собрать в другом месте.

• Не слишком большая толщина стен. Это дает возможность сэкономить лишние квадратные метры и сделать внутренние помещения больше.
• Низкая теплопроводность и теплоемкость различных конструкций. То есть можно существенно снизить затраты на отопление зимой, а также при необходимости легко сохраняется прохлада летом.
• Отсутствие усадки. То есть после строительства сразу можно быстро приступить к осуществлению отделки, а значит, максимально быстро заселиться. Также нет нужды в том, чтобы делать дополнительное отопление помещений, нет риска перекоса стен при усадке и так далее.

• Отсутствие мокрых циклов в строительстве. Возведение дома становится максимально независимым от источников водоснабжения и температуры за окном.
• Большое количество циклов разморозки и заморозки. Дом можно использовать сезонно или наездами и нет смысла поддерживать какую-то температуру, когда там никого нет. А прогрев дома занимает очень мало времени.
• Комфортный микроклимат в помещениях. Применение дерева или гипсокартона дает возможность сохранять каркасной конструкции все характеристики деревянного дома, а именно способность диффузировать газы, брать и отдавать влагу.

• Отсутствие щелей. Большое преимущество таких домов – наличие ровных, практически идеальных поверхностей, что дает возможность исключить появление щелей и дыр. А даже если такие и есть, то они отлично заполняются утеплителем. Более того, использование той же ветро- и гидроизоляционной мембраны позволяет исключить попадание каких-либо воздушных масс в толщу стены.
• Простота и легкость внутренней отделки. Большой плюс таких домов – отсутствие необходимости оштукатуривания стен или же создания каркаса. Достаточно просто зашпатлевать стыки и места, где есть саморезы и все – можно клеить обои, ведь выравнивать стены нет необходимости.

Также нет нужды делать стяжку пола, ведь пол уже изначально готов к отделке. Экономия времени и денег тоже налицо.

Отметив все преимущества данных домов, нельзя не сказать и о некоторых недостатках:

• Нужен довольно качественно сделанный проект, а также чертежи, где будут отображены крепления с узлами. Технологически такой дом несколько сложнее, чем обычный, и требует определенных навыков строителей, наличия ряда инструментов и так далее.
• Гулкость перекрытий и конструкции стен. Данный минус есть у всех перекрытий и деревянных стен. Он связан с относительно малым весом конструкции, что не дает в нужной мере гасить серьезные вибрации. Частично данная проблема решается при помощи тепло- и звукоизоляции из 2-ого слоя ГКЛ, тяжелых и плотных базальтно-минеральных утеплителей.

Как можно убедиться, преимуществ у такого типа домов существенно больше, нежели недостатков, а значит, делать выбор в пользу именно такой постройки – довольно неплохое решение.

Виды построек

Если говорить о категориях каркасных домов, то их огромное множество. Если рассматривать способы постройки, то существуют такие дома:

• каркасно-щитовые или панельные;
• каркасно-бревенчатые или канадские;
• стоечно-балочные или фахверк;
• каркас с неразрезанными стойками;
• каркасно-сточные конструкции.

Все другие варианты могут быть или же с небольшими изменениями таких домов, или же представляют собой комбинирование различных решений. Теперь расскажем о каждом из вышеописанных вариантов подробнее.

Каркасно-щитовые дома производятся обычно на заводе. По проекту сначала делается каркас, после чего панели, перекрытия между этажами и даже кровля. Каждый элемент получает необходимую разметку и все необходимые отверстия. По сути, это своеобразный конструктор. Когда комплект дома готов, он просто доставляется на стройплощадку, где уже начинается его непосредственная установка.

Такая технология очень проста, но для того, чтобы дом был максимально качественным и прочным, следует соблюдать все правила и нормы его строительства.

Если говорить о каркасно-рамочных или канадских домах, то сразу надо сказать о так называемых СИП-панелях. Они представляют собой структурную изоляционную панель, которая является утеплителем, находящимся в обрамлении листов ОСП. Такой вариант является усиленным вариантом панелей для каркасно-щитовых домов. Строение такого типа будет возводиться по технологии «Платформа».

Три слоя такой панели соединяются друг с другом при помощи бруса по варианту «шип-паз» с использованием клея на основе пенополиуретана. В производстве СИП-панелей также применяется пенополиуретан, который является довольно высокоэффективным утеплителем. Для того чтобы увеличить прочность, вышеупомянутые слои подвергают прессованию.

Следует сразу сказать, что качественные СИП-панели могут быть изготовлены лишь в заводских условиях.

Еще один вариант домов – это сделанные по немецкой технологии. По сути, это один из вариантов использования методики платформы. Данная технология подразумевает укладывание в щиты теплоизоляции и коммуникаций. Осуществляется и установка окон, сборка перекрытий и первичная отделка стен. Все это делается только в заводских условиях. Довольно серьезным недостатком является необходимость использования грузоподъемных механизмов.

Если говорить о каркасно-рамочном методе строительства, то у него есть существенное отличие от панельного: сборка каркаса дома идет на строительной площадке в виде рамок, которые не обшиты. Только когда монтаж конструкции завершен, начинается ее обшивка и утепление.

Такие дома – наилучшее решение для тех, кто хочет построить дом самостоятельно. Преимущество таких домов в том, что владелец видит полностью, из чего делается дом, как проводятся работы и осуществляется сборка.

Следует отметить, что каркас дома может быть выполнен необязательно из дерева. Сейчас популярными являются металлические каркасы, выполненные из легких стальных тонкостенных конструкций и так далее.

Использование этой технологии дает возможность реализовать наиболее интересные архитектурные замыслы не только на начальном этапе, но и позднее, если вдруг потребуется провести перепланировку.

Еще один тип домов, который возводится по немецкой технологии – стоечно-балочный, или фахвер. Этой технологии довольно много лет, и она предполагает строительство домов из секций. Они делаются из горизонтальных балок, вертикальных стоек и укосин. Особенность фахвера заключается в том, что каркас с балками не прячется за обшивкой, а как раз выносится с внешней стороны дома.Обычно каркас делается из толстого бруса, который имеет сечение 100 на 100 или 200 на 200 миллиметров.

Пространство между балками и стойками заполняют определенными материалами. Ранее использовались блоки из соломы и глины. Сейчас же используют кирпич, плиты ОСП, глинобитный материал и так далее.

В наших условиях делать такой типа дома не стоит, так как конструкции потребуется довольно серьезное утепление. Но такой вид имеет довольно оригинальный вид.

И последний тип, на котором следует остановить внимание – это каркасно-стоечные конструкции. Такие дома с неразрезанными стоками еще называют финскими. Они чем-то похожи на дома, которые сделаны по шведской технологии. Цельные вертикально расположенные стойки, которые проходят через два этажа, являются основным элементом каркаса. Для того чтобы обеспечить высокую прочность конструкции, стойки должны быть установлены строго вертикально.

Перекрытия между этажами устанавливаются на опорные доски, которые были врезаны в балки. Неразрезные стойки стягиваются лагами перекрытий, конструкция становится жесткой. Этот тип конструкции характерен тем, что вертикальные стойки выполняют роль свай. Именно на них ложится основная нагрузка. Также можно усилить жесткость при помощи горизонтальных балок.

Устройство конструкции

Создание конструкции начинается с разработки грамотного проекта. Чертеж с размерами дома и вообще максимально полная схема строительства, где не только изображено строение, но и максимально прорисованы все его элементы – это лучший вариант, который должен быть. В проекте, который, кстати, полностью должен соответствовать СНиП, должны быть максимально отражены инженерные, конструктивные, архитектурно-строительные и другие особенности. Например, если предполагается делать перекрестный дом с мансардой, то она уже должна быть в проекте.

Все это сделано для того, чтобы инженерные задумки мог максимально легко воплотить в жизнь даже человек, который не слишком разбирается в строительстве домов.

А при необходимости можно посмотреть, как будет финально выглядеть тот или иной дом на сайте подрядной организации, у которой вы рассчитываете заказывать проект. Также важный момент касается нормативной документации. Дело в том, что ошибок такая технология не прощает и потому, чтобы быть уверенными в том, что ваш проект полностью соответствует всем нормам и ГОСТам, следует самостоятельно его перепроверить по СП 31-105-2002 под названием «Проектирование и возведение энергоэффективных одноквартирных жилых домов с каркасом из дерева».

Правила возведения

Если говорить о правилах возведения таких домов, то главным можно назвать принцип того, что неукоснительно должна соблюдаться технология строительства. То есть дом имеет пропорции 4х4 или 6х4, то так и должно быть. Или если размер какой-то комнаты должен быть 3х6 м, а в какой-то комнате должен использоваться элемент 10х10, то нужно следовать именно таким размерам.

Любое отклонение рискует нарушить весь процесс строительства и результат может получиться довольно плачевным.

Строительство должно иметь следующие этапы:

• создание фундамента;
• обвязка, создание изоляции и формирование напольного покрытия;
• создание стен;
• формирование перекрытий и работа с ними;
• создание стропильного механизма и последующее формирование кровли;
• работа с утеплителями.

Только в такой последовательности можно возводить каркасные дома, иначе вы рискуете создать постройку, эффективность которой будет существенно ниже запланированных показателей.

Выбор и расчет материала

Прежде чем приступать к строительству, необходимо выбрать материал, из которого вы будете строить дом, а также рассчитать, сколько вам его понадобится, чтобы зря не переплачивать, но в то же время его хватило на реализацию всех задуманных идей.

В первую очередь, следует подумать о расходе пиломатериалов. Но тут зависит все от того, из чего вы будете делать каркасный дом: из дерева, из бруса или, может, доски. Например, для строительства щитового дома нам понадобится:

• брус различного сечения;
• обрезная доска с сечением в 2 сантиметра, а также такая же доска, но с сечением в 5 сантиметров;
• доски шпунтованные с сечением в 2,5 сантиметра.

Сделать расчет стоимости стоечного и поперечного бруса не так просто. Здесь следует брать в расчет размеры будущего строения, то есть его площадь, а также категорию теплоизоляционного материала, который будет применяться при строительстве.

Также если говорить о расходе других материалов, то потребуется сделать:

пошаговая инструкция сборки с фото

Нашу пошаговую инструкцию строительства каркасного дома мы разделим на несколько этапов:

• Подготовительные работы
• Фундамент каркасного дома
• Устройство пола
• Устройство стен
• Крыша каркасного дома
• Утепление пола, стен и крыши

Стоит отметить, что каждый этап строительства каркасного дома заслуживает отдельной статьи, в добавок ко всему, если описывать все возможные варианты фундаментов, крыш и т.д., то может получиться целая книга. В связи с этим, для улучшения читабельности, некоторые шаги в строительстве подробно описаны в отдельных статьях, а здесь – только то, что касается особенностей именно каркасного дома.

Шаг №1: Подготовительные работы для строительства каркасного дома

Подготовительные работы для постройки любого дома одинаковы и включают в себя:

• Подготовку участка
• Разметку дома

Подготовка участка

Для начала необходимо очистить участок от растительности, если не весь, то хотя бы то место, где будет строиться дом. Это в значительной степени облегчит разметку и позволит сделать ее более точно.

Если строительный участок имеет большой уклон, то, в зависимости от типа фундамента и желания, его можно предварительно выровнять по горизонту, используя спецтехнику.

Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, в будущем вы значительно облегчите себе труд, да и замеры в траве могут быть с большой погрешностью.

Разметка дома

Разметка – очень ответственный этап, потому что от него зависит планировка и ровность углов стен. При неточной разметке, на следующих этапах будет очень сложно исправить эту ошибку.

Разметка фундамента каркасного дома, как, впрочем, и любого другого, как правило, включает в себя предварительную расстановку колышков (размечаются все внешние стены), а также разметку всех внутренних стен. Если Вы хотите узнать, как правильно произвести разметку фундамента под дом своими руками, да и так, чтобы все стены и углы были ровными и соответствовали проекту – советую прочитать мою статью об этом. Учитывая большой объем информации, пришлось ее вынести отдельно.

Шаг №2: Фундамент для каркасного дома своими руками

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов, рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент, так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения. Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

Шаг №3: Устройство пола каркасного дома своими руками

Полы в каркасном доме мало чем отличаются от полов других типов домов и могут быть деревянными, либо бетонными. Выбор полностью зависит от типа фундамента, возможностей и желания.

В этой пошаговой инструкции мы подробно рассмотрим только лишь деревянный пол, бетонный – в двух словах, так как он используется реже, а все уместить в одной статье не представляется возможным.

Устройство бетонного пола

Стоит отметить, что бетонный пол в каркасном доме устраивается, в случаях плитного фундамента, либо ленточного. С плитным все понятно — сама плита и будет являться полом первого этажа.

А вот в случае, если фундамент ленточный — бетонный пол устраивается из легких бетонов, таких как керамзитобетон, например.

Устройство деревянного пола

Давайте рассмотрим устройство деревянного пола на примере свайно-винтового фундамента. Для ленточного, в принципе, все делается точно так же, за исключением нижней обвязки, она может быть из более тонкого бруса. Но обо всем по порядку.

Обвязка фундамента каркасного дома

Устройство деревянного пола начинается с обвязки фундамента. Как правило, обвязка делается из бруса 150х150 или 150х200, в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем толще должен быть брус, чтобы избежать провисания.

Обвязка необходима, во-первых, для того, чтобы придать фундаменту жесткость, во-вторых – для равномерного распределения нагрузки на фундамент, ну и в-третьих – она будет служить опорой для будущего пола каркасного дома.

Для того, чтобы с легкостью осуществить процесс обвязки своими руками, разделим его на несколько этапов.

Брус раскладывается по периметру фундамента, проверяются длина стен и диагонали. На этом этапе проводится окончательная и точная разметка стен, согласно проекту. Кстати, не забываем про гидроизоляцию, которую в виде рубероида подкладываем под обвязку.

Следующий шаг – намечаем места стыковки бруса, они должны быть расположены на свае, так как это будут самые слабые места, которые не должны «висеть». Это касается домов, длина стен которых больше длины приобретенных брусьев.

Брус стыкуется с напуском в 20-30см, как показано на фото. Для этого с торца вырезаются, так называемые «замки».

Углы стыкуются практически точно так же. На фото это отчетливо видно.

Брус к фундаменту крепится с помощью болтов или шпилек. Для этого необходимо просверлить отверстия, как в оголовке фундамента, так и в самом брусе. Для удобства дальнейшего монтажа, выпирающие части – головки болтов или гайки со шпильками, необходимо углубить. Стыки дополнительно пробиваются гвоздями размером 150 мм или 200 мм, в зависимости от размеров бруса.

Как только периметр готов, переходим к заключительному шагу – обвязка фундамента под внутренними стенами каркасного дома. Этот брус, к уже установленному наружному, крепится таким же образом. Для усиления, можно дополнительно применить крепежные металлические уголки.

Когда обвязка фундамента каркасного дома готова, приступаем к следующему этапу нашей инструкции – сооружению каркаса пола.

Каркас пола в доме

Стоит отметить, что уже на этом этапе желательно предусмотреть все входящие в дом коммуникации, такие как вода и канализация. Электричество и газ можно подвести и потом, но, если заранее все предусмотреть — будет гораздо меньше проблем после. Следующим шагом будет установка лаг, поверх обвязки. Если расстояние между опорами около 4 метров, то лучше будет использовать брус размером 100х200мм или 100х150мм. Можно использовать доску 50х200мм или 50х150мм, сшивая их по две.

Если расстояние менее 3 метров, можно использовать доску размером 50х150мм или лучше 50х200мм.

Монтаж лаг — несложный этап сборки каркасного дома, но есть некоторые нюансы, которые в данной инструкции необходимо предусмотреть:

Расстояние между лагами, как правило, определяется размером утеплителя, которым будут утепляться полы. Если утепление будет минеральной ватой, с размерами листов 100х60см, например, то для того, чтобы утеплитель плотно влез, расстояние между лагами делается на пару сантиметров меньше чем ширина утеплителя, т.е. 57-58см.

Крепятся лаги с помощью гвоздей и крепежных уголков. Монтируются они не вровень с обвязкой, а на 5см меньше, для того, чтобы вдоль обвязки, перпендикулярно установленным брусьям, поместилась еще одна доска 50х150мм или 50х200мм, в зависимости от размеров используемого бруса, на фото это отчетливо видно. Таким образом мы закроем все дыры по периметру.

Для увеличения жесткости пола каркасного дома, между лагами пробивается доска, как правило, 50х150 или 50х200, в зависимости от высоты лаг.

Гидроизоляция и утепление пола каркасного дома своими руками

Снизу, перпендикулярно лагам пола, закрепляется доска размером 100х25, 150х25 или подобная им, как правило, в стык, но иногда, если лаги закреплены жестко, будет достаточно каждые 40-60см. Доску лучше прикрутить саморезами.

Сверху на лаги и закрепленную доску набивается гидроизоляционная мембрана, как показано на фото.

Утеплитель укладывается поверх гидроизоляции, между лагами. Толщина слоя зависит от климатического пояса, и обычно составляет 15-20см.

Укладывать утеплитель необходимо так, чтобы все стыки были перекрыты следующим слоем.

Поверх утеплителя, как правило, натягивается сначала пароизоляция, а затем — фанера, OSB плита или просто плотно сшивается доска, это уже зависит от Ваших желаний, предпочтений и возможностей.

Стоит отметить, что гидроизоляция, так же как и пароизоляция, должны монтироваться с напуском, согласно инструкции к материалу, исключив при этом попадание влаги в утеплитель, как снаружи, так и изнутри. А сам утеплитель укладывается плотно, без щелей. Вот мы и рассмотрели инструкцию по устройству пола каркасного дома, теперь пора приступать к стенам.

Шаг №4: Устройство стен каркасного дома

Следующим шагом нашей инструкции будет монтаж стен своими руками. Так же, как и с полом, скреплять все доски и брусья будем гвоздями и (или) монтажными металлическими уголками, некоторые крепления можно делать шпильками. Стоит отметить, что практически весь каркас собирается из доски размером 50х150мм или 50х200мм, в зависимости от необходимой толщины стены и необходимой толщины утеплителя.

Некоторые считают, что по углам каркасного дома лучше будет установить брус, но это не совсем правильно, а почему – чуть позже, в процессе монтажа, я обо всем расскажу. Итак, начнем собирать каркас стен будущего дома.

Для лучшего понимания и усваивания, нашу инструкцию устройства стен каркасного дома мы разделим на несколько этапов:

• Сборка стен каркасного дома. Окна и двери
• Установка и крепеж стен вертикально на местах
• Верхняя обвязка и усиление конструкции

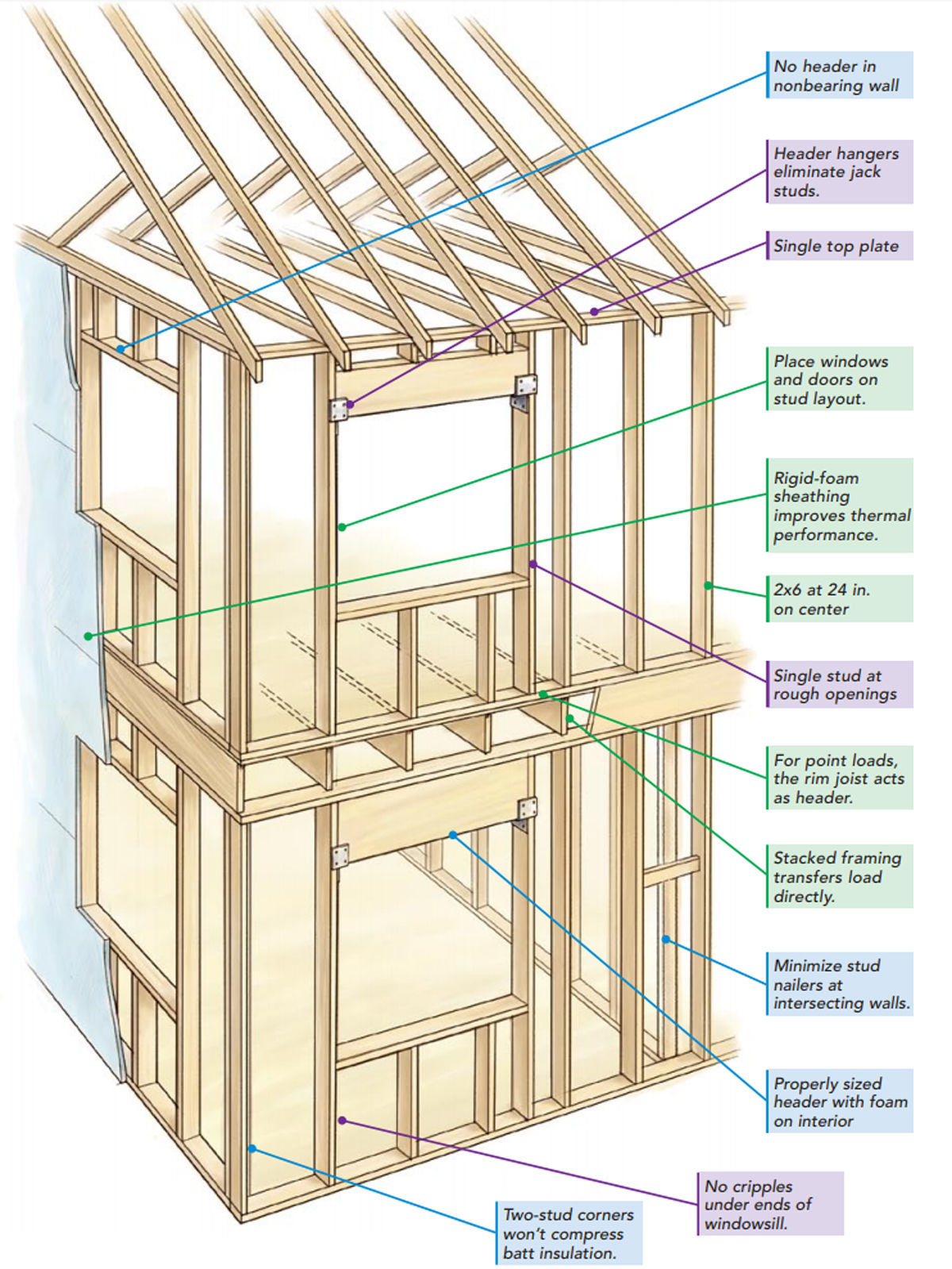

Сборка стен каркасного дома своими руками. Окна и двери

Стены будем собирать на уже готовом полу каркасного дома, это самый удобный вариант. Но надо учесть, что в этом случае, необходимо чтобы все размеры были точными, чтобы стены не получились длиннее или короче уже устроенного пола.

Для того, чтобы было понятно, о чем я говорю, сначала посмотрите на стену каркасного дома в разрезе, а затем я расскажу обо всем по порядку.

Теперь разберем пошагово, как собрать все стены каркасного дома своими руками:

В первую очередь, нам необходимо определиться с высотой потолка в доме. Допустим, что высота чернового потолка будет 280см. Значит вертикальные стойки каркасных стен должны быть 280-15=265см. На схеме видно, откуда взялись 15 см.

Расстояние между стойками, как правило, выбирается исходя из ширины листа утеплителя, как правило, его ширина 60 см. Если утеплитель на ватной основе, то расстояние делается меньше на 2 см, для более плотного соприкосновения.

Верхняя и нижняя доска стены раскладывается на полу и размечаются места, где будут прибиваться вертикальные стойки. Затем раскладываются сами стойки и пробиваются гвоздями 120-150мм. Можно дополнительно скрепить их уголками.

Стоит отметить, что каждая стена, будет меньше на толщину стены, чем длина пола. На схеме это хорошо видно.

Если длина стены больше чем длина доски, то стена собирается из нескольких частей. Так же это делается в тех случаях, когда мало помощников, потому что целая собранная стена будет иметь большой вес.

Как правило, для придания жесткости всей конструкции, между стойками монтируются перемычки. Жестких правил по количеству и частоте установки нет, все зависит от длины и высоты стен, но обычно они пробиваются по одной или две на один промежуток между стойками. Второй вариант лучше и виден на фото, в случае, когда пробиваются по одной — они монтируются в шахматном порядке (одна внизу, следующая наверху). Это можно сделать и потом, когда стены будут установлены. Чаще всего, перемычки пробиваются с расчетом, что они будут служить стыком фанеры или osb-плит, в зависимости от дальнейших работ.

Оконные и дверные проемы в стене каркасного дома устраиваются как показано на схеме.

Вот так это выглядит «в живую».

Самая распространенная ошибка, при сборке стен каркасного дома – это то, что многие забывают учитывать толщину доски при расчетах, тем самым стена получается не такой длины, как хотелось бы.

Установка стен на места

Следующим шагом будет установка и окончательная сборка всех стен. Здесь все просто — выставляется одна стена каркасного дома, крепится к полу и делаются временные подпорки.

Затем по очереди поднимаются и выставляются все остальные стены и скрепляются между собой гвоздями и (или) шпильками. Если стена состоит из нескольких частей, следите за тем, чтобы низ и верх стен были одинаковой длины.

Каркасное строительство своими руками (51 фото)

Сегодня каркасное строительство чрезвычайно популярно в России, поскольку такие строения возводятся быстро и легко, а стоимость их вполне доступна. Многие возводят такие дома самостоятельно, чтобы не обращаться к услугам профессионалов и значительно сэкономить.

Содержание

На вопрос: «Какая технология каркасного строительства предпочтительнее, канадская, немецкая или каркасно — рамочная?» — сложно ответить однозначно. Однако, специалисты склоняются к мнению, что для строительства своими руками последние подходят лучше всего. Так называемые фахверковые дома возводят из рам, образуемых стойками каркаса. Свободное пространство заполняется утеплителем и обшивается отделочными материалами.

Что нужно знать о каркасном строительстве?

Любое строительство начинается с выбора участка, разработки проекта, получения разрешения на строительство и составления сметы. В первую очередь, нужно учитывать назначение дома: будет ли это «летний вариант» для временного проживания или постоянное жилье для круглогодичного использования. От этого будут зависеть расходы на строительство. В обоих случаях используются различные  материалы для утепления стен, а так же их наружной и внутренней отделки.

Участок под строительство дома должен быть сухим, поскольку повышенная влажность — главный враг каркасного дома. Идеальное место — сухой, солнечный участок на возвышенности. Не желательно возводить такие конструкции под вековыми деревьями, поскольку их мощная корневая система вполне может повредить фундамент.

Средняя стоимость каркасного дома от 10 до 30 тысяч на квадратный метр готового жилья.

Возводить самостоятельно строения более двух этажей специалисты не советуют, при этом предпочтительнее проекты домов с мансардными помещениями.

Инструменты, которые наверняка потребуются при строительстве каркасного дома:

• Ручная циркулярная пила
• Торцовочная пила
• Нейлер в паре с компрессором
• Шуруповерт
• Два уровня (метр и полтора метра)
• Стамеска, молоток
• Кувалда весом не менее 4 кг.
• Шнур
• Электрорубанок
• Угольник, карандаш для нанесения разметок
• Две струбцины

Фундамент для каркасного дома

Основная функция фундамента — создание жесткой рамы — основы. В случае каркасного дома идеальным вариантом станет мелкозаглубленный фундамент: ленточный, столбчатый или плитный. Выбирают тип фундамента в зависимости от вида грунта. Надо отметить, что технология строительства каркасного дома на этапе устройства фундамента мало отличается от обычной. В данной статье рассматривается наиболее распространенный вариант.

Перед закладкой ленточного фундамента необходимо вырыть траншею по размерам равную периметру дома. Ее глубина составит 0,75 м, этого вполне достаточно для легкого каркасного дома с мансардой. Конечно, необходимо учитывать и климатические условия. В зонах сурового климата фундамент рекомендуется заглублять фундамент на 1,5 м. Оптимальная ширина 0,5 м для внешних и несущих стен, 0,4 — для стен в помещении.

В качестве материала опалубки используется дуб или качественный брус из дерева других пород, сечением 150Х150 и более. Подойдет для этой цели и обрезная доска 50Х200 (ее можно использовать и в дальнейшем строительстве). Но, как показывает опыт, идеальный вариант для устройства опалубки — толстые листы фанеры.

Под фундамент для каркасного дома укладывается сначала «геотекстиль» толщиной в 300 — 350 гр./м2, а затем «подушка» из крупного речного песка.

Собирать опалубку лучше вдвоем. Щиты сначала сбивают на земле, проверяя диагональ каждого готового «квадрата», затем укладывают, выравнивая по уровню. После того как опалубка будет полностью смонтирована, изнутри закрепляется пергамин, затем создается арматурный каркас. Для его вязки очень удобно использовать вязальные крюки. По углам соединения выполняются методом «шип-паз». Высоту опалубки делают на 0,4 м выше глубины траншеи.

Надежное и прочное соединение обеспечивают деревянные нагели. Использование металлического крепежа не желательно, поскольку соприкосновение с ним активирует процессы гниения древесины.

Следующий этап это заливка фундамента. Смесь для заливки фундамента проще всего заказать готовой. Если такой возможности нет, раствор можно приготовить из следующих компонентов:

• цемент М-50;
• гравий мелкофракционный;
• песок просеянный речной;
• вода.

Количество ингредиентов рассчитывается исходя из объема чаши миксера. Готовую смесь заливают в траншею и утрамбовывают.

Примечание: В процессе работы с цементной смесью велик риск получения ожогов, поэтому лучше надеть защитный фартук и высокую резиновую обувь.

Возможно, при заливке «выплывут» некоторые ошибки, сделанные при укладке опалубки. Усилить конструкцию помогут подпорки и дополнительные стяжки. Крыльцо деревянного дома выполнено на фундаменте самого дома.

Укладка пола

После того как заливка фундамента закончена, а бетон окончательно просох, самое время приступать к укладке пола.

Первый этап — прокладка по всему периметру деревянного бруса сечением 150 х 50 мм. Предварительно древесина пропитывается антисептиком, предотвращающим впитывание влаги. Под брус укладывается в один слой рубероид. Для крепления используются анкерные болты, шаг крепления 2 метра.

Особое внимание следует уделить проверке углов, для этой цели используется уровень (максимально допустимый перекос не более 10 мм).

Это важно: Все несущие конструкции изготавливают из одного материала. В противном случае, из — за разницы в коэффициентах расширения древесины, строение может перекосить.

Для укладки чернового пола используют самый недорогой материал — необрезанные доски. Сначала устанавливают опоры для пола и лежни, затем опорные брусья и обвязные балки по периметру. После нанесения разметки укладывают лаги, поверх которых кладут гидроизоляционную пленку и утеплитель.

Стены каркасного дома

Предварительная сборка стен производится на сухой, ровной площадке. Каркас состоит из вертикальных досок, длинна которых соответствует высоте помещений.

Если планируется возвести каркасный дом с мансардой, потолки на втором этаже делают косыми. Это значительно экономит материал и позволяет обустроить оригинальное и вполне комфортное жилое помещение.

На заметку мастеру: Материалом для каркаса служит древесина, влажностью не более 15%.

Секции стен собирают в горизонтальном положении, тогда же врезаются и укосины.

Укладку межстенного утеплителя удобнее проводить пока каркас не раскреплен укосинами, однако, обойтись совсем без них не получится. Для создания жесткой пространственной конструкции технология строительства каркасного дома предусматривает установку, как минимум, трех укосин. Их изготавливают из тех же материалов, что и стойки. Готовые секции ставятся в вертикальное положение.

Далее устанавливается верхняя обвязка и на ней собирается потолочное перекрытие с проемом под лестницу. Материалом для его сооружения могут служить балки 50Х250 (для больших пролетов) а так же доска 50х200, с закрепленным на ней брусом 50х50 (для коротких пролетов). Сверху укладывается ОСП.

После установки перекрытия собираются боковые стены мансардного помещения или второго этажа (в зависимости от проекта).

Секции стен рассчитываются с учетом возможных и допустимых нагрузок на пол. Балки устанавливают с шагом в 0,3 — 0,6 м, в расчете на блокхаус, псевдобрус или ДСП. Если для облицовки стен будет использоваться сайдинг, то шаг должен быть уменьшен до 0,2 — 0,3 м. Надо заметить. Что именно сайдинг сегодня чаще других материалов применяется для отделки стен. И это не удивительно, ведь этот материал практичен, долговечен и прост в эксплуатации.

Примечание: Если в местности проживания среднегодовая влажность превышает 85-90% целесообразнее использовать металлопрофиль. Надо заметить, что возведение такого дома обойдется на 30 — 40% дороже.

Утепление и отделка стен

Утепление стен — немаловажный этап в обеспечении комфортного климата жилого помещения. Согласно исследованиям, проведенным НИИЖБ, слой пенополистирола толщиной в 4 мм заменит 45 мм эковаты, 65 мм ДВП, 14 мм древесины, 38 см керамзитобетона и 86 см кирпичной кладки. Исходя из этих данных, можно прийти к выводу, что именно пенополистирол — оптимальный материал для создания теплоизоляционного слоя, если бы он не испарялся. В данном случае был выбран вариант с эковатой. Стена обшивалась крафт бумагой, в которую потом задувалась эковата.

Главный враг теплоизоляции — водяной пар, который конденсируется, превращаясь в воду. Отсыревшая теплоизоляция способна значительно снизить или вовсе потерять свои основные свойства. Решить проблему продуваемости позволит ветрозащита для стен «Изоплат», представляющая собой высокотехнологичный мембранный материал.

Как уже говорилось выше, лучшим материалом для отделки стен является сайдинг. Сторонникам всего натурального можно предложить вагонку или шпунтованную доску шириной 60 см. Необходимо учесть, что в первый год древесина меняет коэффициент расширения (разбухает) поэтому специалисты не советуют приколачивать наружные доски слишком прочно. В данном случае фасад сделан из обрезной доски приколоченной елочкой.

Установка окон немаловажный этап в строительстве каркасного дома. По общепринятому стандарту размеры окон составляют не более 18 % от площади стены. Для дачного домика вполне можно подойдут одинарные стеклопакеты, в домах с постоянным проживанием устанавливают двойные или тройные, в зависимости от климата.

Крыша каркасного дома

Завершающий этап любого строительства это установка крыши. Выбрать материалы для кровли сегодня просто: песчаннополимерная черепица, ондулин, профлист. Все зависит от назначения постройки и финансовых возможностей. Конечно, выбирать материалы для каркасного строительства нужно с учетом всех тонкостей данной технологии. Нужно иметь в виду, что подобные дома не рассчитаны на дополнительные нагрузки. Наилучшим образом соотношению цена — качество соответствует битумный шифер. К его плюсам можно так же отнести привлекательный внешний вид и простоту в укладке.

Монтаж крыши начинается с обвязки. Затем возводится система стропил. Оптимальный угол наклона для крыши каркасного дома 35 градусов, форма — двухскатная.

Для комфортной работы по верхней обвязке выкладывают дорожки из досок, которые закрепляют саморезами, в целях безопасности.

Если возводится каркасный дом с мансардой, необходимо учесть высоту стен помещения. В данном случае оптимальными можно считать размеры в пределах от 1,1 м до 1,6 м.

Оптимальным вариантом для дома размером 8х9 будет А-образная крыша, состоящая из перемычки (ригеля) и стропильной системы. Поскольку крыша будет утепленной, это учитывается при расчете сечений стропил. Толщина теплоизоляционного слоя составляет 100 -150 мм, значит величина минимального сечения будет 100х50 мм. Стропила прямоугольной конфигурации выдерживают большую нагрузку чем квадратные.

Определить длину строил можно опытным путем, сложив и скрепив две  шестиметровые рейки в виде буквы «Л» (эта конструкция станет шаблоном). Еще одну рейку прикладывают поперек на нужной высоте. Таким образом получают образец ригеля нужной длины. Скрепленный образец стропил поднимают на крышу и устанавливают на верхней обвязке. Далее подбирают необходимый уклон, изменяя угол и длину стропил. Отмерив нужную длину стропил и прибавив к этому свес крыши на 30 — 55 см, получают готовый эталон. Далее все остальные стропила отрезаются по готовому шаблону.

Примечание: наилучшую защиту стен и окон обеспечивает свес крыши равный 50 см.  Наиболее оптимальный вариант это крыша из металлочерепицы своими руками.

Чтобы соединение имело максимальную устойчивость, стропила непременно зарезаются на мауэрлат.

При сечении 150Х50 и уклоне в 45 градусов оптимальный шаг между стропилами 60 см, с учетом будущего утепления крыши (как правило, ширина рулона теплоизоляционного материала именно 60 см).

Горизонтальный элемент ригель располагается как можно ниже, благодаря чему он наилучшим образом выполняет функции распорки, обеспечивая конструкции нужную жесткость.

Минимальная высота ригеля 2,25 — 2,35 м, при стандартной высоте дверного проема 2,1 м и расстоянии от притолоки до потолка 20 см. Сечение ригеля равняется сечению стропил, шаг принимается таким же как и для стропил.

После того как конструкции из стропил и ригелей будут закреплены на крыше, необходимо вдоль стропил закрепить контробрешетку. Она создает вентиляционные зазоры в крыше, создавая оптимальный микроклимат. Сечение контробрешетки в данном случае 20х50, при этом минимальный показатель приходится на высоту. Шаг контробрешетки соответствует аналогичному показателю для ригелей и стропил.

Далее устанавливается обрешетка, обеспечивающая нужную устойчивость стропильных ферм. На нее так же в последствии будет крепиться кровельный материал. Сечение и шаг обрешетки зависит от кровельного материала, для «Ондулина» эти показатели составляют 40Х50 и 30 см соответственно. Свес составляет 0,5 м. Для обрешетки вполне подойдет необрезанная доска.

Основные элементы кровли соединяются гвоздями. Этот способ самый дешевый и надежный.

Закупая материалы для каркасного строительства, не следует ограничиваться расчетным минимумом. Остатки всегда пригодятся, поэтому пусть лучше будет некоторый запас.

Кровельную конструкцию можно соорудить из влажной древесины, она стоит дешевле. С необрезного материала перед началом работ снимают кору, чтобы не завелись жучки. Все деревянные детали пропитываются антисептическим раствором. К работе лучше приступать не сразу, а выждав пару часов.

Прежде чем начать строить каркасный дом своими руками, нужно внимательно изучить литературу, проконсультироваться со специалистами. Каркасные технологии отличаются от всех прочих и здесь существует масса нюансов, которые необходимо учесть.  Если вы не уверенны в своих силах, лучше все же обратиться к услугам специалистов.

По материалам forumhouse.ru

Строительство сборного дома своими руками

В Америке и Европе сегодня по технологии каркасного домостроения строят около семидесяти процентов индивидуальных домов. Сегодня канадская технология, также называемая каркасным строительством, наиболее востребована для малоэтажного строительства.

Все элементы каркасного дома производятся промышленным способом. Специальные балки сшиваются в единую монолитную конструкцию и являются основой дома. Для теплоизоляции используются современные изоляционные материалы из натурального сырья.

В нашей стране строительство частных домов постоянно совершенствуется, особенно становится популярным строительство каркасного дома своими руками, хотя многие продолжают строить дома по старинке, традиционными способами — из кирпича, дерева или пеноблоки. Каркасные дома по своим характеристикам ничем не уступают кирпичным, а иногда даже превосходят их.

Все, кто решил построить свой каркасный дом, знают, что такие дома называют по-разному — каркасно-сборные, каркасно-панельные, каркасно-щитовые, канадские и даже скандинавские.Каркасное строительство своими руками у нас только набирает обороты.

Основа дома, как можно понять из самого названия, — это каркас, для производства которого мы используем строганный пиломатериал, но не только их, но и клееный брус, особенно для строительства больших пролетов. Если вы хотите построить собственный каркасный дом в качестве утеплителя для стен, лучше использовать натуральные, экологически чистые материалы, например, Изовер или Руквул. Толщина утеплителя должна быть не менее двенадцати сантиметров, чтобы зимой стены не промерзли.И чтобы они не выдувались, их нужно обшить ДВП или ДСП. Ну а отделку фасада может сделать любой желающий и зависит от вашего желания.

Строительство каркасного дома своими руками можно разбить на этапы. Он начинается, как и строительство любого другого дома, с фундамента. Можно сделать монолитный фундамент, но благодаря небольшому весу дома можно использовать ленточный или столбчатый фундамент. Отверстия под столбчатый фундамент следует просверлить сверлом подходящего диаметра.Бурение необходимо на глубину около метра с шагом 90 см. В отверстия вставляются асбестоцементные трубы, в которые через воронку заливается бетонный раствор. Колонный фундамент можно сделать буквально за выходные и сразу приступить к возведению каркаса дома, не дожидаясь, пока фундамент застынет.

Материал, из которого изготовлен каркас, обработан противопожарной защитой. Стены изнутри утепляются, затем отделываются ФДП или ЦДП.Для этого можно использовать и другие материалы: заготовку, гипсокартон или ламинированную фанеру.

После завершения внутренней отделки приступаем к отделке фасада. Сделать это можно с помощью кирпича, сайдинга, фасадной штукатурки или плитки, искусственного дикого камня.

Самостоятельное строительство своими руками за счет того, что в продаже есть все необходимые материалы. Для кровли можно использовать профлист, мягкую кровлю, черепицу, еврошоу и другие материалы. Перекрытия, перекрытия, перегородки между комнатами выполняются из каркасных плит.Эти специальные плиты с изоляцией хорошо защищены как от ветра, так и от шума. Строительство каркасного дома своими руками намного дешевле кирпичного, а на его возведение уйдет два месяца.

Строительство каркасного дома своими руками должно производиться с соблюдением такой важной детали каркасной технологии, как воздушный или вентиляционный зазор между ветро- и гидроизоляцией и внешней отделкой, что значительно повысит эксплуатационные качества дома.

Как собрать рамы Лангстрота

2. Дом и сад
3. Хобби-фермерство
4. Пчеловодство
5. Как собрать рамы Лангстрота

Автор Howland Blackiston

Вы собираете все рамы Лангстрота, независимо от того, размер, идентичным образом. Следуйте этим инструкциям для каждого кадра, который вы собрали. Сборка рам может быть однообразной, но сборка будет быстрее и приятнее, если вы используете приспособление для рам.Никогда не раскрашивайте рамы. Картина может быть токсичной для ваших пчел. Всегда оставляйте все внутренние части любого улья неокрашенными, нелакированными и полностью натуральными.

1 Поместите верхнюю планку на рабочую поверхность плоской стороной вниз на стол.

Затем возьмите две боковые планки и вставьте их более широкие концы в прорези на обоих концах верхней планки.

2 Вставьте нижнюю планку в прорези на узких концах боковых планок.

Прорезь ориентирована так, чтобы находиться внутри сборки рамы (пропил используется для удержания фундамента на месте).

3 Убедитесь, что рама в сборе квадратная.

Используйте квадрат плотника для подтверждения.

4 Прибейте все четыре части вместе, используя в общей сложности восемь гвоздей 1-1 / 8 дюйма на раму (по два на каждый конец верхней планки и по две на каждый конец нижней планки).

Склейте детали не только гвоздями, но и погодостойким клеем для дерева. Фреймы часто подвергаются злоупотреблениям, и вам нужно, чтобы они были максимально прочными. Нанесите тонкий слой клея на стыки деревянных деталей.

Повторяйте шаги с 1 по 6, пока не соберете все рамы, прежде чем двигаться дальше.

5 Удерживая раму на столе вертикально, опустите конец листа фундамента заподлицо в прорезь нижней планки.

Затем вставьте другой конец фундамента (с изогнутыми проволоками) в пространство, где был снят клиновой стержень.

6 Переверните раму и фундамент вверх дном (так, чтобы верхняя планка теперь ровно опиралась на стол).

Отрегулируйте фундамент в поперечном направлении так, чтобы слева и справа было одинаковое пространство.

7 Установите на место ранее снятую клиновую планку.

Поместите изогнутую проволоку фундамента между клиновой планкой и верхней перекладиной.

8 С помощью молотка (или, еще лучше, отвертки) используйте стержни @@ bf5 / 8 дюймов, чтобы прикрепить клиновую планку к верхней перекладине.

Начните с одного штифта в центре, а затем добавьте по одному штифту на каждом конце полоски клина (всего три штифта достаточно; вы не используете клей с полоской клина).

9 Используйте опорные штифты (они похожи на маленькие металлические прищепки), чтобы надежно удерживать фундамент на месте.

Штифты проходят через два предварительно просверленных отверстия на каждой из боковых планок и зажимают фундамент, удерживая его на месте. Вы используете по два штифта на каждой боковой планке (четыре штифта на раму). Вы просто вставляете их вручную (специальный инструмент не требуется).

Создание дополненной реальности с помощью AR.js и A-Frame — A-Frame

• Документы
• Блог
• Сообщество
• Витрина
• GitHub
• Слабина
• Раздор
• Новостная рассылка
• Задайте вопрос

Сообщения в блоге

• Информационный бюллетень A-Frame 2
• Отслеживание изображений и AR на основе местоположения с A-Frame и AR.js 3
• Экспериментируйте с AR и A-Frame
• A-Frame v1.0.0 — Поддержка WebXR, режим AR
• Информационный бюллетень A-Frame 1
• Неделя A-Frame 170 — 172
• Неделя A-Frame 164 — 169
• Неделя A-Frame 162 + 163
• Неделя A-Frame 159 — 161
• Неделя A-Frame 157 + 158
• Неделя A-Frame 155 + 156
• Неделя A-Frame 153 — 154
• Неделя A-Frame 149 — 152
• А-образная рама v0.9.0 — Perf & Initial WebXR
• Неделя A-Frame 145
• Неделя A-Frame 143 — 144
• Неделя A-Frame 140 — 142
• Неделя A-Frame 139
• Неделя A-Frame 138
• Неделя A-Frame 137
• Неделя А-образной формы 132 — 138
• Неделя A-Frame 129 — 132
• Неделя A-Frame 124 — 128
• Неделя A-Frame 120 — 123
• Неделя A-Frame 116 — 119
• Неделя A-Frame 115
• Неделя A-Frame 111 — 114
• Неделя A-Frame 106 — 110
• Неделя A-Frame 105 — 106
• Неделя A-Frame 101 — 104
• А-образная рама v0.8.0 — Производительность и производство
• Неделя A-Frame 100
• Неделя A-Frame 98 + 99
• Неделя A-Frame 96 + 97
• Неделя A-Frame 92 — 95
• Неделя A-Frame 91
• Неделя A-Frame 90
• Неделя А-образной формы 88 — 89
• Неделя A-Frame 87
• Неделя A-Frame 86
• Неделя A-Frame 85
• Неделя A-Frame 84
• Неделя А-образной рамы 82 — 83
• Неделя A-Frame 81
• Неделя A-Frame 79 — 80
• А-образная рама v0.7.0 — Гарнитуры Windows Mixed Reality и glTF 2.0
• Неделя A-Frame 78
• Неделя A-Frame 76
• Неделя A-Frame 77
• Неделя A-Frame 75
• Неделя A-Frame 74
• Неделя A-Frame 73
• Неделя A-Frame 72
• Неделя A-Frame 71
• Неделя A-Frame 70
• Неделя A-Frame 69
• Создание дополненной реальности с помощью AR.js и A-Frame
• Неделя A-Frame 67 — 68
• А-образная рама v0.6.0 — Обход ссылок
• Неделя A-Frame 66
• Неделя A-Frame 65
• Неделя A-Frame 64
• Неделя A-Frame 63
• Неделя A-Frame 62
• Неделя A-Frame 61
• Дон Маккарди как разработчик ядра A-Frame
• Неделя A-Frame 60
• Неделя A-Frame 59
• Неделя A-Frame 58
• Неделя A-Frame 57
• Неделя A-Frame 56
• Управление приложением и состоянием игры в A-Frame
• Неделя A-Frame 55

Как создать резюме (Руководство по составлению резюме 101)

Это руководство о том, как написать резюме, решает самую большую проблему с вашим резюме .

А именно …

Вы отправляете это 300 предложениям о работе и —

Тишина.

Почему?

Потому что в большинстве резюме отображается неверная информация.

Они заставляют думать менеджера по найму, Хммм. Не подходит.

Давайте положим этому конец за 6 простых шагов:

Как написать резюме:

1.Ознакомьтесь с примерами резюме, соответствующих вашей карьере.

2. Выберите правильный шаблон резюме.

3. Выберите идеальный формат резюме.

4. Напишите резюме резюме, которое привлекает внимание.

5. Добавьте разделы «Опыт», «Образование» и другие разделы резюме.

6. Перечислите достижения, подтверждающие навыки, указанные в объявлении о вакансии.

Теперь позвольте мне показать вам, как составить резюме, при котором телефон звонит.

Сэкономьте часы работы и получите подобное резюме. Выберите шаблон, заполните его. Быстро и легко. Выберите из 18+ шаблонов резюме и загрузите свое резюме прямо сейчас.

Создайте свое резюме прямо сейчас

Что пользователи говорят о ResumeLab:

У меня вчера было интервью, и первое, что они сказали по телефону, было: «Вау! Мне нравится твое резюме ».
Патрик Мне нравится разнообразие шаблонов. Молодцы, ребята, продолжайте в том же духе!
Dylan Мое предыдущее резюме было очень слабым, и я тратил часы на его корректировку в Word.Теперь я могу внести любые изменения в считанные минуты. Абсолютно замечательный!
Джордж

Создайте свое резюме прямо сейчас

Шаблон профессионального резюме

Ca rla Casaus
Графический дизайнер

Персональная информация
