Как сделать план комнаты: Как начертить план комнаты 🚩 масштаб квартиры рисуем 🚩 Дизайн квартиры
План квартиры | Своими руками
План квартиры – это схема квартиры в горизонтальном разрезе, выполненная в масштабе, с соблюдением всех размерных и геометрических соотношений.
План квартиры — это основа для проектирования как дизайна, так и коммуникаций помещений, в том числе и электроснабжения. На нем отмечаются элементы электропроводки, необходимые для выполнения всех электромонтажных работ (прокладки кабелей, монтажа щитового учетного и защитного оборудования, установки розеток и выключателей и т.д.).
Чем точнее и нагляднее будет выполнен план квартиры, тем проще и удобнее будет нам проектировать схему электроснабжения и расставлять электрооборудование.
При грамотном, профессиональном подходе к созданию плана квартиры, в первую очередь, необходимо составить её обмерочный план.
Что такое обмерочный план, зачем он нужен и как можно его сделать самому, мы рассматривали в статье «Обмерочный план квартиры», обязательно ознакомьтесь с этим материалом, прежде чем начать построение.
Имея на руках готовый обмерочный план, можно приступать к созданию конечного плана квартиры.
Если вы задумали изменить планировку вашего жилища, вам, сперва, нужно составить план сноса и возведения перегородок и только после завершения всех работ, создать новый обмерочный план.
Для построения плана квартиры нам понадобятся:
1. Листы бумаги в клетку
2. Ручка или карандаш
3. Линейка
Приступаем к созданию плана квартиры:
1. Вычисляем внутренние габаритные размеры квартиры по обмерочному плану, проще говоря максимальную длину и ширину. В нашем случаем это сделать удобнее всего, так как квартира правильной прямоугольной формы и нам необходимо вычислить две стороны этого прямоугольника A и B. На изображении ниже показано из чего складываются эти размеры (размер перегородок был принят за 80мм). Получилось, что реальная длинна квартиры A=7680мм, а ширина B=5640.
При расчете мы не учитывали балкон, т.к. никаких работ на нем не предполагается, если же вы планируете облагородить и его, ширину чертежа, необходимо увеличить.
2. Выбираем масштаб чертежа. В зависимости от размеров листка и габаритных размеров квартиры, удобный масштаб построения будет разный.
Следует чуть подробнее остановиться на этом пункте, ведь если безошибочно выстроить план квартиры в масштабе, он станет точной, только уменьшенной ее копией и можно будет очень детально проработать будущий проект, в том числе электроснабжение.
Масштаб – это отношение размеров объекта на схеме, к его реальному размеру. Если выбран масштаб 1:1 (один к одному), это означает что чертеж выполнен в натуральную величину, т.е. 1мм отрезка на чертеже равен 1мм у объекта. Если выбран размер 1:100 (один к ста), то 1 мм отрезка на схеме, равен 100мм у объекта и наоборот.
Чем больше вторая цифра (стоящая за знаком «:»), тем меньше будет размер объекта на схеме (масштаб уменьшения), а чем больше цифра перед «:» тем больше (масштаб увеличения).
Как вычислить масштаб чертежа
Посчитать какой выбрать масштаб чертежа очень просто, необходимо реальный габаритный размер квартиры разделить на размер листа (в одинаковых единицах измерения, лучше в миллиметрах). Это нужно сделать для всех габаритных размеров и выбрать самый маленький масштаб для всего чертежа (т.е. если ширина листка к ширине объекта относится как 1:100, а их длины относятся как 1:200, необходимо весь чертеж выполнять в формате 1:200, иначе он не влезет в размеры листка).
Масштабы уменьшения, которые мы и будем использовать, стандартизированы, выбирайте ближайший к вашему значению, полученному в расчетах, из: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000
В нашем случае, для построения плана квартиры, выбран большой тетрадный листок в клеточку, с размерами: длина А=408мм, ширина B=296мм.
Выбираем масштаб плана квартиры, для этого считаем соотношения длины и ширины листка к размерам квартиры:
Длина: Aобщ=A(квартиры)/A(листка)=7680/408=18,8
Ширина: Bобщ=B(квартиры)/B(листка)=5640/296=19
Берем следующий меньший (как вы помните, чем больше вторая цифра, тем меньше чертеж) масштаб, из списка стандартных нам подходит 1:20, а это значит, что на один миллиметр чертежа будет соответствовать 20мм реального размера квартиры, а план в двадцать раз меньше реальных размеров квартиры.
Тут, отмечу, что листочек в клеточку выбран не зря, кроме того, что на таких листках можно гораздо проще чертить ровные линии (горизонтальные и вертикальные) по клеточкам, еще полезно то, что каждая клетка имеет размеры 5мм на 5 мм, что в выбранном нами масштабе 1:20, соответствует 100мм на 100мм чертежа (5*20=100).
Теперь, чтобы, в выбранном нами масштабе, построить отрезок соответствующий ширине всей квартиры (5640мм), нужно будет отложить 56клеток и взять еще 2мм от следующей клетки или просто отложить 282мм (5640/20), кому как удобно.
3. Выбираем местоположение начальной точки чертежа. Построение удобнее начинать с левой крайней точки, т.к. в нашем случае контур квартиры — это прямоугольник, мы начнем построение с левого нижнего угла. Зная размер квартиры на чертеже, у нас он 384мм на 282мм (для определения реальные габаритные размеры квартиры необходимо поделить на выбранный масштаб), выбираем начальную точку, так, чтобы чертеж поместился на листке, как показано на изображении ниже.
4. Чертим план квартиры. Теперь можно приступать к непосредственному построению плана. В первую очередь рисуем контур (384мм на 282мм или 76,8клеток на 56,4клеток)
5. Наносим перегородки, указываем двери и окна, согласно обмерочному плану, соблюдая масштаб. Например, если стены в кухне имеют размеры 2580мм на 2420мм, то в масштабе, разделив эти значения на «20», на чертеже получается 129мм на 121мм.
6. Основной план квартиры на этом готов, я рекомендую, для дальнейшего удобства, так же сразу обозначить желаемые стороны открывания дверей, как показано на изображении ниже.
Это наиболее простой способ построить достаточно точный и наглядный план квартиры, который позволит в дальнейшем разработать как внутренний дизайн, так и схемы расположения всех коммуникаций, в том числе электропроводки и основных потребителей энергии.
Готовьтесь сделать сразу несколько таких схем, проще всего снять копии с уже готового экземпляра плана квартиры, главное не изменять масштаб.
Как создать план этажа
Анжела 1 комментарий
Рубрики: Спальня, Советы по домашнему декору, Гостиная, Преображение
Узнайте, как создать план этажа для дизайна вашей комнаты, и получите советы по организации пространства . Это отличный способ убедиться, что все слажено и подходит правильно!
Мне задают много вопросов о том, как обустроить комнату. Есть так много вещей, которые нужно учитывать, но лучше всего ПЛАНИРОВАТЬ. Планирование — это ключ к тому, чтобы получить то, что вы хотите, и остаться в рамках бюджета.
Если вам нужна помощь в настройке бюджета , прочтите этот пост .
Если вы установили бюджет на вещи, которые вам нужны, и некоторые вещи, которые вы просто ХОТИТЕ, пришло время разместить эти предметы на плане этажа, чтобы увидеть, какие из них будут сокращены. В настоящее время не ограничивайте себя бюджетом, просто подумайте о пространственных требованиях.
СОВЕТ. В качестве ориентира оставьте три фута пространства для ходьбы в местах с интенсивным движением и один-два фута между диванами и столами.
Планирование этажа важно, чтобы вы могли убедиться, что выбранная вами мебель и аксессуары впишутся в ваше пространство. Есть несколько способов сделать это.
Как составить план этажа (или план пространства!)
- Набросайте на листе бумаги. Вам нужно будет использовать некоторую метрику измерения, чтобы все было в масштабе. Например, сантиметр = дюйм… или как вы решили планировать комнату.
- Миллиметровая бумага немного проще, чем обычная бумага, потому что на ней уже нарисованы линии, и вы можете использовать их в качестве метрики.
- Заклеивание области скотчем может быть полезным, но его трудно легко изменить. Тем не менее, этот метод даст вам истинное ощущение комнаты. Обязательно используйте малярную ленту для этого шага, потому что она не повредит ваши полы.
- Я нашел лучший инструмент для создания 3D-изображения — FloorPlanner.com. Этот инструмент отлично подходит для планирования вашего пространства! Создайте бесплатную учетную запись, а затем посмотрите эти короткие видеоролики, чтобы начать добавлять стены и архитектуру комнаты.
- Учебное пособие по планированию этажей, часть 1
- Учебное пособие по планированию этажей, часть 2
- Учебное пособие по планированию этажей, часть 3

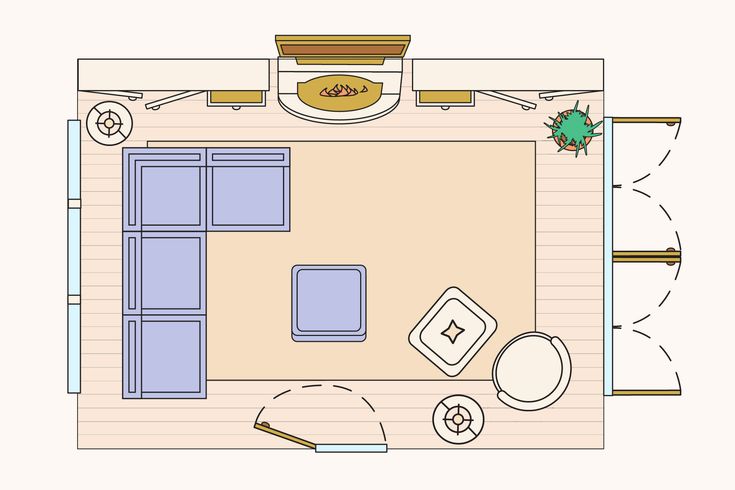

После того, как вы определили фиксированные элементы пространства, теперь вы можете начать играть с расстановкой мебели .
Внешний вид мебели не имеет особого значения для этого упражнения по планированию пространства. Просто выберите форму, похожую на мебель, которую вы будете использовать.
Нажмите на значок стула, чтобы открыть список предметов мебели. Затем перетащите мебель на дизайн.
Каждой частью можно управлять, дважды щелкнув по ней. Слева появится окно для изменения размеров и направления объекта.
Мой самый главный совет по планировке пола — не поддаваться желанию втыкать что-нибудь в каждый оголенный угол и заполнять весь периметр комнаты мебелью и аксессуарами.
Ваша комната может казаться больше, когда вся мебель придвинута к стене, но если вам приходится кричать через всю комнату, чтобы поговорить, возможно, пришло время переставить и придумать новую планировку.
ПРИМЕЧАНИЕ : Возможно, вам придется вернуться и внести изменения в план этажа, если вы решите использовать разные предметы мебели в процессе проектирования.
Этот пост может содержать партнерские ссылки. Вы можете найти мое полное раскрытие здесь.Не пропустите!
Дизайнерский трюк: планировка этажа
Пришло время для еще одного поста с дизайнерскими трюками, и этот пост пришел по популярному запросу — планировка пола! До сих пор мы рассмотрели… Как исследовать комнату в 2-D, Советы по правильному масштабированию, Как выбрать идеальный цвет краски и Создание мудбордов для концептуализации комнаты. Мы движемся вперед в этой серии, и я надеюсь, что это будет очень полезно. Я в значительной степени создаю план этажа для каждой комнаты, которую проектирую. Это отличная практика для максимизации функциональности в пространстве и обеспечения того, чтобы все соответствовало плану, В МАСШТАБЕ (это главное) .
Нажмите на мои советы, приемы, программное обеспечение, которое я использую, и загляните в мой процесс планирования пола.
В этом посте вы увидите множество планов этажей разных типов и комнат, которые появились на их основе. Во-первых, спальня Лори Энн. Прошлым летом я прилетела в Финикс, чтобы переделать мастер-каюту моей лучшей подруги. Конечно, я начал процесс с обновленного плана этажа, чтобы увеличить функциональность ее спальни и улучшить движение транспорта. Выше вы найдете, как выглядел мой план этажа, а окончательный результат — ниже…
Давайте быстро разберемся с основами… планы этажей не обязательно должны быть сложными. План этажа отличается от «фасада» или «визуализации», которые представляют собой другие ресурсы/материалы проекта, встречающиеся в дизайне интерьера, которые обычно намного сложнее и ярче выглядят
Планы этажей, которые я создаю, представляют собой рудиментарные, базовые каркасы, линейные чертежи. Я использую Adobe Illustrator, чтобы рисовать свои планы в цифровом виде, что, честно говоря, необычно для планирования этажей и дизайна интерьера, но это то, в чем я быстро и профессионально (помните, я получил степень бакалавра искусств в области графического дизайна, поэтому программное обеспечение Adobe стало для меня второй натурой) . Если вы не знаете, как использовать программное обеспечение (кстати, я расскажу об альтернативных и популярных вариантах программного обеспечения позже в этом посте), бумага с сеткой
, стираемая ручка и линейка подойдут так же хорошо! Вам не нужно быть технически подкованным, чтобы создать хороший план этажа, я обещаю! При проектировании нашей официальной гостиной, изображенной выше и ниже, я использовал основные формы, и на создание плана этажа у меня ушло менее 30 минут. Мне нравится планирование этажей, потому что я не математический человек, а ВИЗУАЛЬНЫЙ человек.
Планы этажей помогают мне визуализировать пространство и «вычислять» без необходимости заниматься математикой. Ха! Я вбиваю числа в программное обеспечение, и оно, по сути, измеряет для меня. Я легко вижу расстояние между мебелью, ширину проезжей части и многое другое.
Мои планы этажей очень быстрые, но вы можете сделать их настолько подробными, насколько захотите, в зависимости от используемого вами программного обеспечения. Раньше, когда я работал с клиентами по интерьеру, если бы я представлял план, я бы изо всех сил старался, чтобы он выглядел очень красиво
Затем я могу сказать: «Мы получим два фута полезного пространства». Именно так я обустроил нашу гостевую ванную комнату, изображенную выше и ниже.
Что касается лучшего программного обеспечения для планирования пола, я использую Adobe Illustrator, который, как я уже упоминал, довольно нетрадиционен для дизайна интерьера. Раньше я использовал Icovia (теперь называется 2020) и Sketchup. Ниже я приведу список программного обеспечения, которое делает планирование этажей быстрым и легким (и настоятельно рекомендуется) . Некоторые из них очень причудливы по сравнению с моими базовыми планами этажей в ИИ. Это действительно зависит от того, что вы ищете и как вы планируете использовать программное обеспечение — для себя или для презентаций клиентов.
- SmartDraw (БЕСПЛАТНАЯ пробная версия)
- HomeStyler (БЕСПЛАТНО)
- Lucid Chart (БЕСПЛАТНЫЕ и платные планы, в зависимости от ваших потребностей)
- 2020 Spaces / Icovia (20 долларов США в месяц)
- SketchUp (БЕСПЛАТНЫЕ и платные планы, в зависимости от ваших потребностей)
- Floor Planner (БЕСПЛАТНЫЕ и платные планы, в зависимости от ваших потребностей)
- Sweet Home 3D (БЕСПЛАТНО)
В прошлом я использовал множество программ и всегда возвращался к Illustrator, потому что для меня это самый быстрый способ визуализировать пространство с точным масштабом.
Помните нашу предыдущую кухню? Я создал визуализацию и планы этажей для этого, и это заняло у меня довольно много времени в Microvellum. Это дорогое программное обеспечение для шкафов, которое я смог использовать, любезно предоставленное на рабочем месте Эммета. Я потратил часы на то, чтобы понять это, и хотя высоты были впечатляющими… я не уверен, что они стоили потраченного времени, так как я уже имел хорошее представление о том, как будет выглядеть кухня (спасибо моему скетчбуку) . Если бы я предлагал заказчику дизайн кухни, это была бы совсем другая история! Я хочу сказать, что ваша проектная ситуация (личная или профессиональная) определенно влияет на программное обеспечение, которое вы захотите использовать.
Мы говорили о том, почему планирование этажей полезно, о различных программных платформах, доступных для использования, о том, как планирование этажей зависит от личного и профессионального использования, и я поделился множеством примеров. Далее я хотел бы быстро разобрать мой личный пошаговый процесс планирования этажа…
- Произвести замеры пространства, включая постоянные элементы в помещении (окна, камин, двери и т. д.) .
- Нарисуйте внешние стены в масштабе в программе или на бумаге с сеткой (в зависимости от того, предпочитаете ли вы физическую или цифровую копию) .
- Добавить постоянные архитектурные элементы на план этажа (окна, камин, двери и т.д.) .
- Добавление мебели, ковров и аксессуаров на план этажа (стулья, диваны, растения и т. д.) .
- Поэкспериментируйте с расстановкой мебели, меняйте местами предметы, чтобы увидеть, что лучше всего подходит, и меняйте предметы, пока они не станут сбалансированными и функциональными.
- Дважды проверьте размеры мебели, путей движения и общий масштаб, чтобы убедиться, что все подходит и функционирует соответствующим образом.
д.) . Кто-нибудь следит за Джесс в Instagram? Прежде чем она начала свое путешествие по дизайну IG (кстати, она намного превзошла меня в IG… теперь кто профессионал?!) , мы впервые встретились, когда она представила свой проект дилеммы дизайна читателей.
Это была бесплатная раздача дизайнерских услуг (от меня), , и я помог ей определить некоторые ключевые компоненты ее главной ванны, включая коврики. Планировка пола сыграла ключевую роль в определении размера ковров, наиболее подходящих для ее ванной. Вот некоторые ключевые размеры, которые следует помнить при планировании этажей с учетом функциональности…
- Основные пути движения или входы в помещение должны иметь размеры от 30 до 36 дюймов.
- Второстепенные пути движения или промежутки между мебелью могут различаться в зависимости от пространства… 22-24″ — стандарт минимум .
- 36” – стандартный проем для дверных проемов и проходов.
- 24 дюйма – это минимум . Количество пространства, которое вы должны оставить открытым за обеденным стулом… 30-36 дюймов – лучшее решение.
- Ковер под обеденным столом должен быть как минимум на 24″ длиннее и шире стола (опять же, лучше всего на 30-36″) … чтобы стулья оставались на ковре, когда их выдвигают.
- Учитывайте «рабочий треугольник» при планировании этажа или проектировании кухни. Этот воображаемый треугольник соединяет три основные рабочие зоны на кухне: раковину, плиту или варочную панель и холодильник.
- 14-18″ — оптимальное количество пустого пространства между журнальным столиком и диваном.
- У вас должно быть не менее 30 дюймов от передней части раковины или туалетного столика в ванной комнате до стены или ближайшего архитектурного элемента (или минимальный путь движения 30 дюймов) .
Честно говоря, планировать пол очень просто… это больше касается того, чтобы увидеть вещи в масштабе, дважды проверить важные размеры и проявить творческий подход к планировке, чтобы максимизировать функциональность в вашем доме.
Говоря о функциональности… помните, в прошлом году я спроектировала кухню Джоанны из Jojotastic? Я полностью изменил план ее этажа. Я сделал ОЧЕНЬ много воспроизведений и сделал заметки в своих файлах по пути (как показано выше) .
Не бойтесь делать несколько планов этажей — сравнивайте их и взвешивайте все «за» и «против». См. изменения макета в этом посте! Когда пришло время показать пространство, многие читатели не могли поверить, насколько большим оно выглядело. Благодаря тому, что я увидел план этажа и множество различных сценариев, я легко понял, что снести стену и переместить холодильник в их старую прихожую было вполне разумно. Это также позволило для встроенной кладовой. В итоге раскрытие выглядело так…
Этот пост был очень востребован, и я очень надеюсь, что он был полезен! Не забудьте оставить мне любые вопросы в разделе комментариев ниже. Ребята, вам было бы интересно посмотреть видеоурок о том, как я планирую пол в реальном времени… в Adobe Illustrator? Я подумал, что стоит спросить, хотя это может быть выгодно, а может и нет, поскольку большинство людей не используют ИИ для интерьерных проектов. Это также не бесплатное программное обеспечение, так как оно является частью Adobe Creative Cloud.
