Как правильно расположить сантехнику в совмещенном санузле: Расстановка сантехники в ванной, туалете и совмещенном санузле. Габариты сантехнического оборудования

Содержание

Расстановка сантехники в ванной, туалете и совмещенном санузле. Габариты сантехнического оборудования

Если вы уже имеете чёткое представление о границах санузла и знаете все его параметры и размеры, можно преступать к расстановке сантехники. Сначала нужно составить список всего сантехнического оборудования, которое вы хотите разместить. Причем независимо от того совмещенный у вас санузел или отдельные ванна и туалет, список будет примерно одинаковым.

Унитаз

Унитаз может быть напольным или подвесным, моноблок или под систему инсталляции. Подвесной унитаз легче в уборке, но требует специальных креплений. Система инсталляции занимает меньше места, чем моноблок, и разместить остальную сантехнику будет проще.

  • Средние размеры моноблока 60-70см в глубину и 36-40 см в ширину, но за унитазом, возможно, останется от 5 до 20см, в зависимости от того, как подходит фановая труба.
  • Средний размер системы инсталляции 60смх22-25смхh800-1200. Существуют угловые модели, которые дают больше возможностей при расстановке сантехнике в санузле.
  • Размер унитаза без бачка 52-55 см х 36-40см, но благодаря системе инсталляции подводка фановой трубы не отнимает полезную площадь, а соответственно максимальная глубина унитаза с системой инсталляции будет равна 80см.
  • Минимальный размер туалетной кабины 80х120см, причем для комфортного использования центр унитаза должен быть не ближе чем на 40см от стены.

Минимальные размеры туалетных комнат с умывальником и без.

Планируя место для унитаза, учитывайте расположение фановой трубы. Следует избегать её изгибов, допускается максимум один поворот. Если унитаз отстает от стояка больше чем на 50 см, необходимо соблюдать уклон трубы для нормального стока, а именно 2 см высоты на 1 метр длины – это минимальный уклон. При этом  диаметр фановой трубы довольно большой и её не удастся убрать в стену, а соответственно будьте готовы к появлению небольших коробов вдоль стен, которые могут повлиять на расстановку другой сантехники.

Эргономические требования к размещению унитаза, биде и держателя для бумаги вы найдете тут.

Унитазы с системой инсталляции и без

Биде / крышка-биде / гигиенический душ

  • Биде – занимает много места и подходит лишь для очень просторных санузлов.
    Средние размеры биде     60х36см
  • Крышка-биде кладется прямо на унитаз, для монтажа требуется не только подводка воды, но и электричества.
  • Гигиенический душ полностью заменяет беде и позволяет удобно набирать воду в ведро для мытья полов. Гигиенический душ нужно брать с термостатом и заранее продумать с какой стороны его повесить для большего удобства.

Раковина

При раздельном санузле раковину можно установить как в ванну, так и в туалет, если позволяют его размеры. Раковина может быть одинарной или двойной, отдельно стоящей или встроенной в мебель («мойдодыр»), прямоугольной, круглой или угловой. Угловые модели в некоторых случаях могут существенно упростить расстановку оставшейся сантехники в ванной или санузле.

  • Минимальный размер раковины
    – 30х40см, можно найти и еще меньше, но даже просто мыть руки в такой раковине будет очень неудобно.
  • Для ежедневного использования удобны раковины 50-60 см шириной и 45-50 см в глубину.

Эргономические требования к размещению раковины и полочек над ней вы можете найти тут.

Ванна / душевая кабина

Для ванн с гидромассажем и душевых кабин с парогенератором и/ или подсветкой требуется подводка электрики. Ванна занимает много больше места, чем душевая кабина, но обеспечивает полное расслабление. Так же ванна незаменима в семьях с маленькими детьми.

  • Минимальные размеры ванны – 120х70см (сидячая ванна), при среднем росте человеку достаточно ванны с размерами 170-180х70см.

Готовая душевая кабина может быть с парогенератором, массажными форсунками и встроенным радио или можно сделать кабину самому, используя поддон и стеклянные створки.

Можно устроить слив для душевой прямо в полу, но для этого потребуется квалифицированный специалист, поскольку такую систему довольно проблематично чинить после монтажа.

  • Минимальный размер душевой кабины/поддона 70х70см, для человека среднего телосложения комфортно будет в кабине 80х80см.

Различные варианты размещения сантехники при наличии душевой кабины или ванны.

Обдумывая план размещения сантехники не забывайте про проходы, угловые модели душевых кабин позволяют существенно увеличить полезную площадь ванной.

Стиральная машинка

Размеры стиральных машин бывают разные, самые распространенные 60х60хh850, 60x45xh850, но есть и совсем компактные стиральные машины с размерами  51х44хh70, некоторые из них можно разместить под раковиной.  Если в санузле стиральную машину ну совсем никак не разместить, то можно попробовать найти ей место на кухне (встроенную модель) или в коридоре.

Полотенцесушитель.

Стандартный змеевик чаще всего можно поменять на красивый и удобный водяной полотенцесушитель. На рынке представлен огромный модельный ряд с большой размерной сеткой. Можно найти модели с полочкой для сухих полотенец или с дополнительными крючками. Отечественные модели дешевле и больше приспособлены для нашей воды, особенно стоит отметить фабрику «Сунержа», которая предлагает полотенцесушители всего 30 см шириной.

Место для хранения бытовой химии, банных принадлежностей и косметики.

Таких мест может быть несколько. Если вы установили систему инсталляции, то над ней можно разместить водонагреватель и несколько полочек для запасов туалетной бумаги и средств ухода за сантехникой. Косметику можно разместить в плоском зеркальном шкафчике над раковиной или повесить шкафчик побольше над стиральной машиной. И не забудьте про гели и шампуни, они должны находится недалеко от ванной или душевой кабины.

Так же в ванной должна быть корзина для грязного белья (может быть встроена в «мойдодыр») и обязательно крючки или держатели для полотенец у раковины и для банных халатов у ванны или душевой кабины.

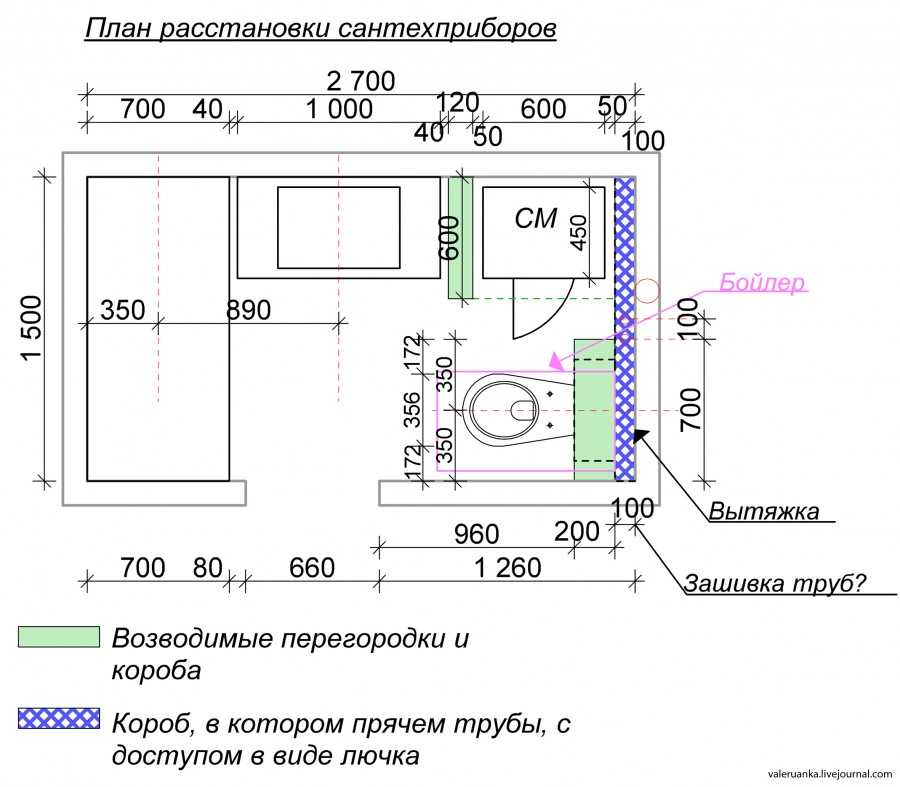

Зная, какая именно сантехника будет стоять у вас в ванной, будет намного проще разместить её с максимальным комфортом для использования. Ниже, на примере одного санузла показаны четыре варианта расстановки сантехнического оборудования.

Вариант 1 – стандартная расстановки сантехники в раздельном санузле при наличие ванны. Вариант 2 – расстановка сантехники в санузле при наличии душевой кабины

Если есть возможность сделать совмещенный санузел и желание заняться перепланировкой санузла или его расширением, то можно значительно повысить его уровень комфортности.

Вариант 3 – расстановка сантехники в совмещенном санузле с угловой системой инсталляции Viega ECO Plus для навесного унитаза.  Вариант 4 – расстановка сантехники в совмещенном санузле со встроенной душевой кабиной и угловой системой инсталляции Viega ECO Plus

Статью подготовила Зоя Ти.

Статьи по теме “Дизайн ванной комнаты и туалета”

  • Проектирование ванных комнат. Эргономика
  • Перепланировка ванной, туалета и совмещенного санузла. Основные принципы с примерами
  • Ванная комната в спальне. Идеи, рекомендации и фото
  • Зонирование в санузле и типы перегородок в ванной комнате

Популярное

Размещение сантехники в ванной комнате и сомещенном санузле

Пространство ограничено, а нужно подключить к водопроводу и канализации сразу несколько предметов. И не забыть об эргономике и элементарном чувстве комфорта. Изучаем допустимые расстояния между сантехникой, выбираем место для ванны, умывальника и унитаза с биде.

  • 1 из 1

На фото:

Составляем план. Для этого нужно знать точные размеры санузла, расположение стояка канализации и водопровода. Чертим план комнаты с соблюдением масштаба и карандашом набрасываем размещение сантехники в ванной. Еще удобнее: воспользоваться программой-планировщиком из интернета (есть, например, на сайте IKEA). Остановимся подробнее на основных элементах этого плана.

Мойдодыр A582 10 / 20 XX от Villeroy & Boch.

Умывальник с зеркалом

В центре внимания. В идеале это первый предмет, который должен попадать в поле зрения входящего в ванную комнату. (С точки зрения ощущения комфорта в ванной, считается ошибкой, если основное внимание будет притягивать унитаз или ванна). Умывальник монтируют на высоте 80 см от пола. Перед ним должно быть не менее 70 см свободного пространства.
Раковина BN46A / BN50A от Flaminia.

Две раковины или одна

Зависит от личных привычек. Если вы спокойно относитесь к совместному совершению утреннего или вечернего туалета и привыкли чистить зубы на пару с кем-то из домочадцев, то ставьте две раковины.

Лучше всего объединить их одной столешницей. Естественно, в санузле должно быть достаточно места. Расстояние между раковинами по оси смесителей — не менее 90 см, а между краями раковин — 25 см.
Унитаз K-3393 от Kohler.

Унитаз

Привязан к стояку. Их постарайтесь разместить максимально близко к стояку канализации. Ставить унитаз на большом удалении от стояка не рекомендуется: сложно соблюсти необходимый угол наклона сливной трубы в два градуса (придется поднимать уровень пола или прятать трубу в стену). Чем больше в ней будет изгибов, тем вероятнее риск засора. Расстояние от переднего края унитаза до противоположной стены должно быть не мене 60 см, по бокам — не менее 25 см с каждой стороны. И помните: с точки зрения психологического комфорта, унитаз не должен быть первым предметом, бросающимся в глаза при входе в санузел.
Биде 750 CER750B от Agape.

Биде

Ставят рядом с унитазом. Условия размещения те же: 60 см от переднего края до стены напротив и по 25 см по бокам. Биде не всегда удается разместить в небольших санузлах типовых квартир. В этом случае можно купить унитаз с функциями биде — таких моделей сейчас немало как в бюджетном, так и в топовом сегментах (есть у Duravit, Ideal Standard, VitrA).
Душевая кабина Europa 10 от Samo.

Ванна или кабина

Зависит от площади. Размещение сантехники в совмещенном санузле допускает варианты. Если длина короткой стены в санузле от 160 см, ванну лучше разместить вдоль нее. Вытянутый прямоугольный санузел будет казаться пропорциональнее при таком размещении. Если короткая стена меньше полутора метров, то подумайте, не заменить ли ванну кабиной или изучите ассортимент угловых моделей. Потому что ставить ванну вдоль длинной стены в узком помещении — не самый лучший вариант.

Как и в случае с умывальником, перед ванной должно быть не мене 70 см свободного пространства.
Ванна Diva bathtub от Burgbad.

Отдельностоящая ванна

Не вариант для типовой квартиры. Санузел для отдельностоящей ванны должен быть не менее 9 кв. метров. Только в этом случае имеет смысл задумываться о столь сложной (с точки зрения монтажа и подключения) конструкции. Серьезные требования предъявляются к полу и к перекрытиям: они должны быть более прочными, чем при установке обычной пристенной ванны: отдельностоящая вместе со всей системой инсталляции обычно весит намного больше.
Раковина 1116601101 от Ido.

Стиральная машина

Недалеко от слива. Сливной шланг машины не может быть длиннее полутора метров, а место соединения со сливной трубой должно находиться на высоте 70-90 см от пола. При этом перед машиной с фронтальной загрузкой должно быть достаточно свободного пространства, чтобы открывать люк. Варианты при недостатке площади — это мини-машинки под раковину и машинки с вертикальной загрузкой. Если размещение сантехники в ванной комнате таково, что места для машинки не остается, попробуйте вписать ее на кухню.
Шкаф Leon credenza от Cantori.

Шкафы

Завершающий этап. Мебель для хранения планируют, когда размещение сантехники в ванной уже продумано. чтобы шкафы не нарушали целостность внутреннего объема ванной, их лучше ставить по той стене, где находится дверь. Тогда входящий будет видеть их в последнюю очередь. В маленьких санузлах шкафы лучше использовать навесные (чтобы не занимали место на полу) и с зеркальными дверцами (для эффекта расширения пространства). Для хранения порошков и моющих средств можно оборудовать полки в сантехническом шкафу. Если в стенах есть выступы, подумайте. не превратить ли их в ниши для хранения.

Ванные, Санузлы, Мебель, Расстановка, Советы, Мебель для ванной

Комментировать в FB
Комментировать в VK

Также в этом разделе

Унитазы-биде – умное решение для комфортной гигиены

Производители сантехники нашли умное решение и разработали устройство 2 в 1, которое задаёт новые стандарты личной гигиены.

Высота раковины в ванной: возможные варианты

Существуют определенные стандарты высоты раковины в ванной комнате, однако следовать им не всегда обязательно.

Из какого материала выбрать раковину в ванную комнату. Исчерпывающий гид

Какую раковину вы выберете – из керамики или стекла? Или решите удивить своих гостей умывальником из дерева или металла? Разбираем в статье плюсы и минусы каждого из материалов.

Джулия Штукерт об актуальных тенденциях в дизайне санузлов

Как грамотно и экономично отремонтировать санузел? Как создается интерьер «на века»? Что представляет собой современная, комфортная ванная комната?

Прозукина Елизавета о новшествах, тенденциях и мифах в сфере сантехники

Какие унитазы самые гигиеничные? Какие мифы существуют вокруг систем инсталляции? Чем отличается сантехника, популярная в России от самых востребованных моделей европейского рынка?

14 замечаний о сантехнике для людей с ограниченными возможностями

Люди с ограниченными возможностями нуждаются в особых условиях при выполнении гигиенических процедур. Как обустроить санузел, чтобы человек мог без особого труда ухаживать за собой самостоятельно?

Раковины и умывальники как продолжение столешницы: 9 вопросов о жидком камне

Какие преимущества у этого композитного материала перед традиционными? Можно ли рассчитывать на то, что изделия из жидкого камня позволят воплотить сложную дизайнерскую программу?

8 изобретений, которые перевернули быт

Массовому выпуску самых знаковых предметов повседневного быта предшествовали годы, а порой и десятилетия инженерных поисков. Представляем вам самые полезные изобретения для дома в истории.

8 советов по выбору, покупке и использованию сантехники для ванной комнаты

Выбираем правильную и… забываем!

10 деликатных вопросов про унитаз

Выбирая унитаз, важно обратить внимание на конструкцию, слив, подводку, выпуск и другие характеристики, которые помогут сэкономить деньги, сберечь нервы и реализовать дизайнерские замыслы.

Экономим воду при помощи сантехники

Многие впервые задумываются об экономии воды, снимая показатели со счетчиков. Отказываться от привычного комфорта не хочется, но и переплачивать за воду нет резона. Мы расскажем, как сэкономить более

Подвесная сантехника: 5 мифов

Подвесные раковины и унитазы имеют массу достоинств. Однако многие покупатели до сих пор относятся к подвесной сантехнике с предубеждением.

Как вентилировать туалет, раковину и душ

Если вы добавляете новую ванную комнату к незавершенной части вашего дома, есть большая вероятность, что водопровод для нее не подготовлен. Что это значит для вас? Это означает, что вы должны знать , как проветривать унитаз, раковину и душ самостоятельно. Или вам нужно нанять кого-то, кто сделает это за вас. Одна из целей этой записи в блоге — помочь вам определить, справитесь ли вы с этой работой и предпочитаете ли вы делать ее самостоятельно.

У нас есть вся информация, которая вам нужна, включая полезную графику. У нас также есть все раковины для ванных комнат, унитазы, ванны и душевые кабины , а также сантехника, необходимая для завершения проекта по благоустройству дома. Прежде чем мы перейдем к проекту, давайте рассмотрим несколько основ.

Что такое сантехнический вентиль?

Все сантехнические приборы с сифоном нуждаются в вентиляции, а без надлежащей вентиляции сантехника не будет работать должным образом. Вы услышите ужасные булькающие звуки, когда спускаете воду в унитазе. Вентиляционный клапан представляет собой трубу, которая соединяет горизонтальные дренажные линии с наружным воздухом сверху. Когда отходы перемещаются по линии, воздух всасывается через вентиляционное отверстие для более плавного прохождения.

Размер вентиляционной трубы туалета?

Обычно рекомендуется использовать 2-дюймовую трубу из ПВХ для вентиляционного отверстия. Это соответствует стандарту для сантехники (UPC). Этого может быть недостаточно, в зависимости от того, сколько приборов вы пытаетесь запустить. Вы должны проверить местные строительные нормы и правила, чтобы быть в безопасности. Обратите внимание, что международные правила сантехники рекомендуют только 1,5″ .

Расстояние до вентиляционного отверстия туалета

Согласно UPC, расстояние между сифоном и вентиляционным отверстием должно быть не более 6 футов . Другими словами, чтобы вентиляционное отверстие работало должным образом, оно должно подаваться в дренажную линию в пределах 6 футов от соединяющихся с ним трапов.

Сантехника в ванной

Существует много различных способов проветривания ваших приборов, и вы захотите учесть факторы, присутствующие в вашей ванной комнате. Наиболее распространенная конфигурация заключается в подаче 2-дюймового ПВХ вниз с потолка в стену за туалетом. Вентиляционная труба соединяется со сливной трубой унитаза. Сливная труба раковины и сливная труба ванны/душа вентилируются с помощью 1,5-дюймовой трубы которая ответвляется от 2-дюймовой магистрали из ПВХ.

Для выполнения этого проекта вам понадобится Труба ПВХ , а также Фитинги DWV и труба. Итак, давайте продолжим. Вот пример конфигурации:

Пример 1 (на фото выше)

Через пол унитаз соединяется с фланцем. Туалетный фланец соединяется с изгибом DWV 4 x 3 дюйма, который затем соединяется с 3-дюймовым комбинированным (который больше похож на санитарный тройник на изображении, это небольшая художественная ошибка), который также вносит воздух с крыши. Комбинация соединяется с коротким участком трубы DWV, которая соединяется с 3″ x 3″ x 3″ тройник .

Справа мы видим, что раковина соединяется переходником сифона с сантехническим тройником, который подает воздух из основной вентиляционной линии. Небольшой участок DWV соединяет тройник к тройнику комбинированному с заглушкой для очистки открытого конца .

Слева мы видим слив ванны, соединяющийся П-образным сифоном с сантехническим тройником, в который также поступает воздух из основной вентиляционной линии. небольшой участок DWV, тройник соединяется с тройником

Напорный конец тройника соединяется с канализацией здания

Shop PlumbersStock для запчастей и многого другого

Теперь, когда вы знаете, как заменить ручку унитаза, помните, вы можете сэкономить на всех деталях унитаза и сантехнических инструментах для этого проекта в PlumbersStock . Наша организация имеет более чем тридцатилетний опыт работы в сантехнической отрасли, и мы перенесли этот опыт в Интернет. Мы сотрудничаем с проверенными брендами и предлагаем выгодные цены. Профессионалы отрасли должны рассмотреть возможность долгосрочного сотрудничества с нами, потому что мы можем предоставить труднодоступные детали и выгодные предложения. Если вы можете покупать оптом, мы можем предоставить вам такие большие скидки, что мы не можем рекламировать их , поэтому, пожалуйста, свяжитесь с нами.

Приблизительные размеры сантехники для ванной комнаты

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.10.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Черис Харрис

Факт проверен Черисс Харрис

Черисс Харрис занимается проверкой фактов, уделяя особое внимание образу жизни, красоте и воспитанию детей. Она работала в области исследований почти два десятилетия.

Узнайте больше о The Spruce’s Редакционный процесс

Бранислав / Getty Images

В этой статье

  • Терминология

  • Туалеты

  • Раковины

  • Души и ванны

Зачастую самым сложным этапом установки сантехники в ванной является черновая стадия. Напротив, последний шаг подключения раковины, унитаза или ванны иногда может показаться излишним. Если вы получите правильный черновой вариант, вы уже на пути к завершению проекта.

Черновая обработка сантехники в ванной комнате становится гораздо менее сложной задачей, если вы понимаете, как работает система. Существуют общепринятые приблизительные размеры сантехники для раковин, туалетов, ванн или душевых кабин. Кроме того, производители приспособлений обычно предоставляют приблизительные спецификации в своей документации по продуктам. Так что не нужно никаких догадок или импровизаций. Просто следуйте грубым спецификациям для идеальной сантехники в ванной комнате.

Сравните стандартные размеры со спецификациями производителя, чтобы убедиться, что они подходят для вашей установки. Все размеры должны быть сверены с местными нормами, так как они являются высшим авторитетом для вашего проекта.

Понимание терминологии грубого измерения

Говоря о сантехнических размерах, важно понимать терминологию. Это не просто вопрос семантики; это вопрос стандартизации и упрощения. Центральная линия, например, стандартизирует измерения и позволяет легко понять расстояние между трубами без дополнительных усложняющих факторов, таких как ширина трубы, график или толщина трубы.

Центральная линия : Как и в случае с термином «центральная линия», который используется для строительства, термин «осевая линия» представляет собой воображаемую вертикальную линию, проведенную через ключевую точку отсчета, например водосточную трубу.

Например, центральная линия: если две трубы указаны на расстоянии 10 дюймов от центральной линии, вы начинаете измерительную ленту или линейку в центре одной трубы, а затем отмеряете 10 дюймов до центра следующей трубы. Вы не измеряете 10 дюймов между краями труб.

Высота базового этажа : Базовым полом считается черновой пол в новом строительстве или верхняя часть чистового пола (или напольного покрытия) при ремонте ванной комнаты.

Не все размеры высечены в камне; рассматривайте эти размеры как общие рекомендации. Они будут варьироваться в зависимости от вашей ванной комнаты. Обратитесь к инструкциям, прилагаемым к оборудованию (раковине, ванне и т. д.), чтобы узнать более точные размеры.

Подающий/выпускной или дренажный трубопровод : При сантехнике ванной трубы либо вводят, либо отводят воду. Трубы, подающие пресную воду в санузел, называются подводящими или подводящими. Плетеная гибкая линия, ведущая в туалет для наполнения бака, является примером линии подачи. Так же как и горячие и холодные линии под раковиной или за стенкой душа. Тем не менее, более толстая труба под раковиной, которая удаляет серую воду, является сливной линией или сливной линией.

  Туалет Раковина Душ/ванна
Линия подачи (вертикальная) 8 1/4 дюйма На 2-3 дюйма выше сливной трубы Душ 80 дюймов; ванна 20–22 дюйма; излив 4″ над краем ванны
Линия подачи (горизонтальная) Макс. 6 дюймов от центра 4 дюйма слева и справа от центра Расстояние 8 дюймов
Сливное/сливное отверстие на задней стенке 12 1/2 дюйма Н/Д 14 дюймов
Сливное/сливное отверстие (вертикальное) 0″ от 16 до 20 дюймов 0″
Крепление (боковой буфер) Минимум от 15 до 18 дюймов Минимум от 15 до 20 дюймов Минимум 18 дюймов
Крепление (передний буфер) мин. 21 дюйм мин. 21 дюйм Минимум 18 дюймов

Габаритные размеры сантехники для туалета

  • Линия подачи воды в туалет (высота) : В идеале линия подачи воды в туалет входит в комнату на высоте 8 1/4 дюйма над полом. В более широком смысле, эта труба только для холодной воды создает одно отверстие на высоте от 5 до 10 дюймов над полом.
  • Линия подачи воды в туалет (горизонтальная) : Горизонтальная линия подачи воды измеряется от центральной линии, проходящей вертикально через центр туалета. Отверстие для линии подачи воды должно находиться на расстоянии 6 дюймов в сторону от центральной линии. Проверьте туалет, чтобы подтвердить подключение к водопроводу.
  • Сливное отверстие унитаза в задней стенке : Смещенное от задней стены отверстие на 12 1/2 дюйма.
  • Отверстие для слива туалета (вертикальное) : Слив расположен на уровне пола; расстояние равно нулю.
  • Боковой буфер унитаза : Измеряется от центра унитаза в обе стороны, минимум. зазор составляет 15 дюймов до любой стены или другого приспособления; Рекомендуется 18 дюймов, если это позволяет планировка ванной комнаты.
  • Передний буфер унитаза : Измеряется от переднего края унитаза вперед, минимальный зазор составляет 21 дюйм до ближайшего препятствия; рекомендуется 30 дюймов.

Габаритные размеры раковины для ванной комнаты
