Как начертить план комнаты: как начертить план своей комнаты в масштабе 1:50.Ширина 3.5м.длина 4.5м

Содержание

Графический план — это, что такое, какие, определение, значение, доклад, реферат, конспект, сообщение, вики — WikiWhat

История графических планов

Необходимость в географических сведениях возникла у лю­дей уже в каменном веке. К этому же времени относятся первые рисунки, помогающие людям ориентироваться. Географи­ческие описания, первые планы и карты появляются в самых древних государствах — Древнем Египте, Древней Месопотамии и других.

Планы появились раньше, чем карты. Изоб­разить небольшой участок земли легче, чем большой. Древние жи­тели пустыни рисовали планы на песке, жители далекого севера — на шкурах моржей, на снегу. Сейчас их рисуют на бумаге или на компьютере в графических редакторах.

Виды планов

Графические планы очень разнообразны. На планах городов условными знаками изображены городские кварталы, парки, выделены архитектурные памятники, подписаны назва­ния улиц и площадей. Есть специальные планы архитектурных памятников, например Московского Кремля. На таком плане условными знаками показаны кремлевские стены и башни, со­боры и площади. На дорожных планах подробно показываются дороги и перекрестки, очень нужные водителям. Есть специаль­ные туристические планы.

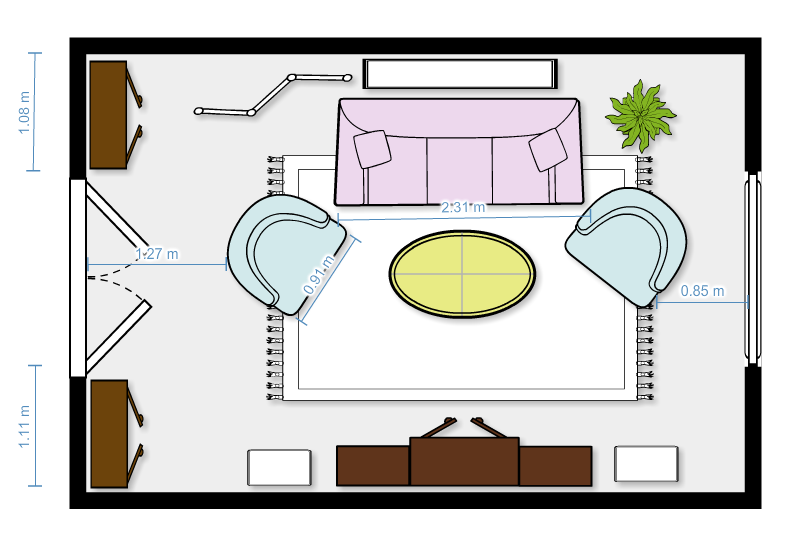

План помещения

Для того чтобы начертить план помещения необходимо выполнить действия в таком по­рядке:

  • Положите лист бумаги, прикреплённый к планшету так, чтобы его края были па­раллельны стенам класса.
  • Вычертите линейный масштаб.
  • Измерьте длину и ширину класса, после чего обозначьте тонкими линиями на листе четыре стены классной ком­наты.
  • Изобразите в масштабе окна, дверь, классную доску.
  • Вычертите места, занимаемые партами первого, второго и третьего рядов, и поделите получившиеся прямоугольники на количество парт, которое имеет каждый ряд. После этого на план нанесите стол и стул учителя.
  • После того как план будет вычерчен, проведите стрелку, обозначающую направление север — юг. Материал с сайта http://wikiwhat.ru

План земельного участка

см. План земельного участка

План местности

см. План местности

Планом местности называется чертеж, на котором условными знаками показано уменьшенное изображение небольшого участка земной поверхности. Составлением точных планов занимаются ученые — топогра­фы.

Исторический план

см. Исторический план

Дорожная карта-план

Для удобства передвижения в прошлые эпохи существова­ли особые дорожные планы (карты). На них наносили названия дорожных станций, расстояния между ними. Географические объекты были сильно искажены, но показано главное — дорога. Сверяясь с кар­той-планом, путешественники приходили в нужное место.

Масштаб

см. Масштаб

На плане или карте показано уменьшенное изображение участка земной поверхности. Во сколько раз оно уменьшено можно узнать по масштабу. Масштаб есть на каждом плане и каждой карте. Масштаб по­казывает, во сколько раз расстояние на плане или на карте мень­ше расстояния на местности.

Планы имеют разные масштабы. Чем мельче показаны на пла­не географические объекты по сравнению с тем, какие они в дей­ствительности, тем мельче масштаб плана. На планах с масшта­бом 1 : 10 000, можно подробно показать небольшой участок. На листе с планом более мелкого масштаба, например 1 : 50 000, можно показать участок большей площади, но не так подробно. Масштаб 1:10 000 означает, что на плане все уменьшено в 10 000 раз, 1 см на плане соответствует 10 000 см, или 100 м на местнос­ти. Внизу этого плана написано: «в 1 см — 100 м».

Горизонтали (изогипсы)

см. Изогипса

Применение плана

Прежде чем построить дом, чертят его план, где указывают располо­жение комнат, коридоров, две­рей, окон. И, пользуясь этим планом, строят дом.

Турист, находясь в незна­комом городе, но имея план этого города, без труда най­дёт любую улицу, театр или музей.

Различия плана и карты

Географические карты имеют мелкий масштаб, графические планы — крупный. На карте изображается вся Земля или ее значительный участок. При этом учитывается то, что Земля — шар. На плане показывается неболь­шой участок земли, кривизна земной поверхности не учитывает­ся. На географической карте проводят линии параллелей и меридианов, на пла­не, как правило, нет. На карте высоты, рельеф показываются с помощью цвета и лишь иногда горизонталями. На плане высоты, рельеф показываются с помощью горизонталей. На плане есть свои условные знаки.

Картинки (фото, рисунки)

Категории:

Архитектурные чертежи Графика Чертежи Проектирование

Вопросы к этой статье:

  • Что такое план?

Материал с сайта http://WikiWhat.ru

Информационный проект «План и масштаб»

Информационный, творческий и практикоориентированный

проект

Паспорт проектной работы

Название проекта: «План и масштаб».

Руководитель проекта: Маховицкая Л. Г.

Учебный предмет, в рамках которого проводится работа: математика.

Учебные дисциплины, близкие к теме предмета: окружающий мир.

Состав учащихся: 4 А класс, школа №43, УМК «Начальная школа XXI века».

Тип проекта: информационный, творческий, практикоориентированный.

Время работы над проектом: 1 урок ( апрель 2008 г.)

Цели проекта: вовлечь каждого учащегося в активный познавательный, практикоориентированный процесс, познакомить с понятием «масштаб», разъяснить учащимся, что показывает масштаб, для чего он используется, как обозначается, прививать интерес к математике.

Задачи проекта: развивать творческие способности учащихся, формировать навыки исследовательской деятельности, умение использовать полученные знания в практической деятельности; научить рассматривать три основные задачи:

  1. определять масштаб;

  2. по масштабу и расстоянию на плане вычислять расстояние на местности или действительную длину предмета;

  3. выполнять план с использованием масштаба.

Режим работы: использование учебных часов урока математики.

Материально-техническое и учебно-методическое оснащение:

учебник «Математика» Н.В. Рудницкой для 4 класса, тетради на печатной основе «Математика» Н.В. Рудницкой, «Дружим с математикой» Е.Э. Кочуровой, линейка, транспортир, карандаш, треугольник, рулетка.

Аннотация: идеей создания данного проекта послужило изучение темы «План, карта, масштаб» на уроках математики и окружающего мира.

Ученики решили научиться чертить план квартиры, данного участка в масштабе и определять действительное расстояние на плане и карте по масштабу.

Предлагаемый продукт проекта: план класса в масштабе и план квартиры учащегося в масштабе.

Осуществление учебного проекта

Этап 1. Введение нового материала. Работа по учебнику (сравнение рисунка грядки и его плана).

Этап 2. Введение понятия «масштаб». Предположения детей, что обозначает масштаб.

Этап 3. Чтение правила в учебнике. Сравнение своих выводов с правилом.

Этап 4. Закрепление знаний о масштабе (Выполнение заданий в учебнике).

Этап 5. Практическая работа в группе (4 группы по 5 человек). (Построение плана класса на нелинованной бумаге в масштабе).

Этап 6. Работа в тетради «Математика» на печатной основе.

Этап 7. Работа в тетради «Дружим с математикой» на печатной основе. Этап 8. Домашнее задание: начертить план своей комнаты или квартиры.

Ход урока

  1. Введение нового материала. Работа по учебнику с. 132-133

1) №491

На прямоугольной грядке Маша решила посеять морковь и редиску. На каждый квадратный метр грядки расходуется один пакетик семян. Сколько каждой культуры нужно Маше?

— Выполните необходимые расчеты по рисунку.

— На листе бумаги Маша начертила план своей грядки. Во сколько раз все размеры на плане меньше соответствующих размеров грядки?

План грядки

Масштаб: 1:100

  • Что сделала Маша с отрезками, изображающими длину и ширину грядки? Во сколько раз она их уменьшила? (в 100 раз, так как 1 см на плане равен 100 см на рисунке, то есть в действительности).

2) На практике часто приходится изображать план квартиры, земельного участка, улицы. В этих случаях на плане действительные размеры уменьшают в одно и то же число раз. Маша выполнила план грядки в масштабе один к ста.

Записывают это так:

Масштаб 1:100

Масштаб 1:100 означает, что 1 см на плане соответствует 100 см на местности.

  1. Чтение правила, с. 133

Первое число масштаба всегда относится к длине на плане.

  1. Закрепление знаний о масштабе.

№ 492

— Что означает масштаб?

а) 1:10

б) 1 : 5

в)1:1000

г)1:20000 № 493

— Запишите масштаб плана, если 1 см на плане соответствует в действительности

а) 10000 см; (1:10000) г) 10 м; (10м=1000см, 1:1000)

б) 50 см; (1:50) д) 1 км; (1 км=100000см, 1 :100000)

в) 10 см; (1:10) е) 2000 дм (2000 дм=20000 см, 1:20000)

№ 494

— Расстояние от дома до школы, в которой учится Серёжка, равно 200м. Изобразите это расстояние отрезком в масштабе 1:4000.

№ 495

— Измерьте длину ключа, изображённого на рисунке. Какую длину имеет ключ, если рисунок выполнен в масштабе 1:2.


(4см .2=8см).

№ 496

— Чертёж треугольный клумбы сделан в масштабе 1:100. Длина каждой её стороны на плане равна 4см. Чему равна длина каждой стороны клумбы в действительности.

(4см .100=400см=4м).

№ 497

— Определите масштаб плана детской площадки, выполнив, необходимые измерения.

План детской площадки


Сторона квадрата на плане равна 4 см, а в действительности 20 м.

20м = 2000см.

Узнаю во сколько раз уменьшены размеры на плане?

2000см : 4см = 500 (раз)

Ответ: масштаб 1: 500

5) Практическая работа в группах(4гр.по5чел. )

(Работа на нелинованных листах)

-Начертите план классной комнаты.

-Что понадобится каждой группе? (метровая линейка, транспортир, ученическая линейка, карандаш, треугольник, рулетка). Дети измеряют длину класса ширину, выбирают масштаб, вычисляют размеры на плане, вычерчивают прямоугольник, углы строят с помощью транспортира или треугольника, записывают масштаб.

Длина — 8м

Ширина — 6м

8м=800см

бм=600см

Масштаб 1:100

800см:100=8см

600см:100=6см


№ 101

— Постройте план спортивного зала прямоугольной формы в масштабе 1:1000, опираясь на рисунок

План зала.

Масштаб: 1 : 1000

Работа в парах.

7) Работа в тетради на печатной основе «Дружим с математикой»; с. 57, №139

(На рисунке даны планы квартир. Найдите площадь каждой квартиры и запишите ответы в м2. Даны планы трех квартир разной площади.


Площадь квартиры _________м 2

    1. Д.з.

    • Начертить план своей комнаты с использованием масштабе.

    • Начертить план своей квартиры.

    Работы детей

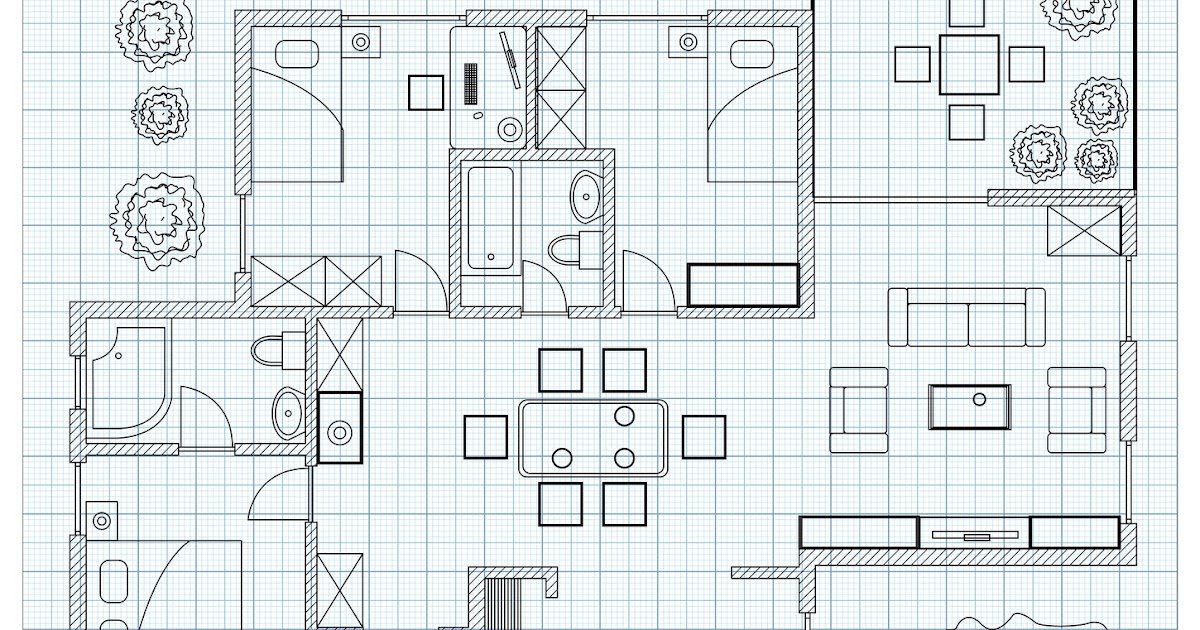

    Как сделать план этажа в формате PDF

    Команда по работе с контентом Edraw

    Вы хотите сделать свой план этажа?

    EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о том, как сделать план этажа в формате PDF и более простым способом. Просто попробуйте бесплатно прямо сейчас!

    Попробуй Бесплатно

    Всякий раз, когда строитель начинает стройку, первое, что он делает после осмотра площадки, это составить план этажа в формате PDF или другом формате, которым им будет легко поделиться со своими клиентами.

    Архитекторы часто предпочитают работать над подробным планом этажа, который включает в себя расположение спальни, ванной комнаты, гостиной и столовой, а также иллюстрирует, как будет расставлена ​​мебель и как будет выглядеть сад после завершения строительства.

    В этом подробном руководстве по простому составлению плана этажа мы покажем вам, как сделать план этажа в EdrawMax, который позволяет легко экспортировать то же самое в PDF и другие родственные форматы. С помощью EdrawMax вы можете создать план этажа всего за пару минут.

    1. Как создать план этажа в формате PDF

    PDF — один из самых доступных форматов в мире. Он легко открывается на всех мобильных устройствах, а распечатка в формате PDF гарантирует, что форматирование останется прежним. Следующие шаги помогут вам понять, как создать план этажа в формате PDF.

    • Запустите MS Word и откройте пустую страницу :

      • Вот шаги о том, как сделать план этажа в PDF . Выполните все это в MS Word, чтобы создать план этажа в формате PDF. Итак, перейдите в меню «Пуск», введите в поиске MS Word и откройте приложение. После этого перейдите на вкладку File и нажмите New . Теперь выберите пустой документ. Нажмите на макет, затем выберите размер и выберите A3 из строки. Чтобы изменить ориентацию, выберите ландшафт и, наконец, выполните свой план.

    • Создайте контуры внешних и внутренних конструкций :

      • В Microsoft Word нажмите «Вставить», выберите фигуры и прокрутите вниз, чтобы выбрать ту, которая соответствует вашему плану этажа.

      Здесь вы можете настроить размер фигур, чтобы получить нужный формат сетки. Нажав на прямоугольную фигуру, перетащите ее на страницу и нарисуйте всю структуру внешней стены. Затем, с помощью линий, дорисуйте внутреннюю структуру комнаты.

      Создавайте двери и окна, перетаскивая фигуры в назначенное место. В результате вы видите замкнутые границы, которые превратились в базовую карту этажей.

    • Настройка измерений :

      • Чтобы изменить единицы измерения, щелкните вкладку «Файл», затем «Параметры», а затем выберите «Дополнительно» с помощью стрелки раскрывающегося списка, чтобы прокрутить вниз до раздела отображения. В этом разделе вы можете увидеть измерения. Измените их, такие как высота и ширина, в соответствии с вашими потребностями. Нажмите кнопку «ОК», чтобы закончить.

    • Добавьте конструктивные обозначения на план этажа :

      • Аккуратно выровняйте элементы конструкции по стене. Нарисуйте электрические и телекоммуникационные трафареты, такие как распределительный щит, настенные светильники и многое другое, на формах стен. Используйте различные формы для создания мебели в соответствии с требованиями комнаты.

    • Сохраните документ и преобразуйте его в PDF :

      • Последний шаг — сохранить весь план в формате PDF. Нажмите «Сохранить как» в меню «Файл», введите имя и переместите его в нужное место. Преобразуйте файл в файл PDF с помощью программного обеспечения для конвертации MS Word в PDF. Нажмите «Загрузить» и сохраните файл в указанном месте хранения. Итак, как сделать план этажа в PDF готов к использованию.

    Как сделать план этажа в формате PDF:

    • Запустите MS Word и откройте пустую страницу;
    • Создавать очертания внешних и внутренних конструкций;
    • Настройка измерений;
    • Добавьте структурные обозначения на план этажа;
    • Сохраните документ и конвертируйте его в PDF.

    2. Как создать план этажа в EdrawMax

    Теперь, когда вы ознакомились со сложными шагами, давайте покажем вам самый простой способ создания плана этажа в EdrawMax .

    Шаг 1. Откройте EdrawMax и войдите в систему.

    Первым шагом в создании плана этажа является загрузка и установка этого 2D-конструктора плана этажа в вашей системе. Перейдите на https://www.edrawsoft.com/edraw-max/, чтобы загрузить системный файл в соответствии с вашей операционной системой. Зарегистрируйтесь на панели инструментов EdrawMax, если вы используете ее впервые; в противном случае войдите в систему, используя свой адрес электронной почты.

    Шаг 2 Выбор шаблона

    В отличие от других инструментов для построения диаграмм, EdrawMax поставляется с более чем 3000 бесплатных шаблонов для различных рисунков. Перейдите в раздел «Шаблон» в левой части этого программного обеспечения для создания плана этажа и найдите «План этажа». EdrawMax представит все пользовательские шаблоны, которые вы можете мгновенно импортировать для настройки.

    Step3 Создать с нуля

    Кто не любит изучать инструменты построения диаграмм? Если вы технически оснащены и обладаете навыками, необходимыми для создания планов этажей, перейдите в раздел «План здания» и нажмите на знак «+». Это откроет панель холста EdrawMax с некоторыми простыми в использовании символами. Начните работать над контуром плана этажа, затем добавьте стены спальни, лестницы и окна.

    Шаг 4 Выберите символы

    На панели инструментов вы увидите «Предопределенные символы». Нажмите «План этажа», чтобы импортировать все соответствующие символы дизайна плана этажа. Как только они будут импортированы, вы можете начать размещать их в контуре плана этажа, который вы только что создали на шаге № 3.

    Шаг 5. Добавьте компоненты

    После создания контура и добавления стен и окон спальни вы можете начать добавлять основные компоненты плана этажа, такие как «Комната», «Пространство», «Г-образная форма», «Т-образная форма», «Пилястра» и «Изогнутая внешняя стена».

    Шаг 6 Экспорт в файл PDF

    После создания плана этажа вы можете экспортировать его в форматы PDF и другие важные форматы, такие как JPG, PNG, Docs и другие. Этот 2D-план этажа также позволяет вам делиться своим дизайном плана этажа на различных платформах социальных сетей, таких как Twitter, Facebook, LinkedIn и Line.

    По сути, в EdrawMax просто нарисовать план этажа, просто возьмите шаблон и продолжайте настраивать, перетаскивая профессиональные символы, чтобы сделать ваш план лучше. Если вы все еще не знаете, как создать план этажа в EdrawMax, просто проверьте это 9.0027 руководство по рисованию плана этажа

    или просмотрите видео ниже.

    3. EdrawMax против PDF

    Некоторые из наиболее распространенных различий между EdrawMax и PDF:

    • PDF-файлы нельзя редактировать, а это означает, что каждый раз, когда вам нужно внести какие-либо изменения в план этажа, вам нужно будет экспортировать новый PDF-файл. Однако все форматы EDDX от EdrawMax полностью доступны для редактирования и настройки.
    • Файлы PDF, которые содержат изображения, формы, значки и сложные планы этажей, имеют большой размер файла, что затрудняет отправку по электронной почте. Однако все файлы, экспортированные из EdrawMax, надежны и имеют очень маленький размер.
      Одним нажатием кнопки вы можете легко поделиться ими по электронной почте или на различных платформах социальных сетей, таких как Facebook, Twitter, LinkedIn и Line.
    • Если вам нужно отредактировать PDF-файлы, вам потребуется доступ к премиум-версии Acrobat Reader, стоимость которой начинается от 180 долларов в год. Однако файлы, экспортированные из EdrawMax, надежно зашифрованы, и к ним легко получить доступ на разных устройствах.

    Если вам нужно создать профессиональный план этажа, вам потребуется набор общепринятых символов или значков. Некоторые из наиболее распространенных символов плана этажа, которые легко доступны на EdrawMax:

    • Двери и окна : Окно, Открытое окно, Планерное окно, Двойная дверь, Вращающаяся дверь.
    • Стеновая оболочка и конструкция : Комната, Пространство, Г-образная форма, Т-образная форма, Пилястра, Изогнутая внешняя стена.
    • Ядро здания
      : Стрелка, Расположение кондиционера, ступенька, Декоративная лестница, Z-образная лестница.
    • Пожарная и чрезвычайная ситуация : Раздвижная дверь слева, Раздвижная дверь справа, Противопожарное стекло, Скорая помощь, Аварийный доступ.
    • Диваны : Диван, L-образный диван, круглый диван, изогнутый диван, секционный диван с подлокотниками, одноместный диван, двухместный диван, трехместный диван.

    EdrawMax имеет сообщество шаблонов, насчитывающее более 25 миллионов зарегистрированных пользователей. Как Edrawer, вы можете публиковать свой дизайн в сообществе шаблонов, откуда вы можете вдохновлять других. Перейдите в раздел шаблонов и найдите планы этажей; система создаст созданные пользователем шаблоны, такие как план этажа музея, план этажа банка, план этажа квартиры и т. д., для вашего использования. Нажмите «Использовать немедленно», и все компоненты шаблона будут импортированы на ваш холст EdrawMax.

    Создайте план этажа в формате PDF:
    • svg»/>

      План этажа в формате PDF не редактируется. Тем не менее, файлы, экспортированные в формате EDDX из EdrawMax, полностью доступны для редактирования.

    • Файлы PDF обычно имеют большой размер, что затрудняет их совместное использование в Интернете.

    • Файлы PDF нельзя изменить, если только вы не используете платные версии Acrobat Reader или другие онлайн-инструменты, которые подвергают риску ваш файл.

    Создайте план этажа в EdrawMax:

    • Благодаря встроенным шаблонам вы можете создать план эвакуации всего за пару минут.

    • Вам не нужно беспокоиться о поиске относительных символов, для каждого поля имеется более 26 000 символов и больше ресурсов для расширения возможностей вашего дизайна.

    • EdrawMax поддерживает экспорт файла в несколько форматов, вы можете создавать планы этажей в EdrawMax и экспортировать в Word, PPT, Excel и другие форматы в соответствии с вашими потребностями.

    4. Бесплатное программное обеспечение для планирования этажей

    В отличие от других инструментов с ограничениями, EdrawMax хорошо разработан как для начинающих, так и для профессионалов. Некоторые из наиболее распространенных функций этого бесплатного программного обеспечения для планирования этажей:

    • EdrawMax поставляется с бесплатными шаблонами и символами, которые облегчат ваши усилия по созданию любого плана этажа с нуля.
    • Благодаря встроенным функциям презентации вам не нужно полагаться на какой-либо другой инструмент, чтобы поделиться своими планами этажей.
    • Это бесплатное программное обеспечение для планирования этажей позволяет экспортировать ваши проекты в различные форматы, включая PDF-файлы.
    • EdrawMax поставляется с бесплатной онлайн-версией, которая мгновенно позволяет вам организовать удаленную совместную работу в команде.
    • С помощью этого программного обеспечения для планирования этажей вы можете создавать схемы рассадки, планы ОВКВ, планы фасадов и другие важные планы зданий.

    EdrawMax для настольных ПК

    Создайте более 280 типов диаграмм

    Windows, Mac, Linux (работает во всех средах)

    Профессиональные встроенные ресурсы и шаблоны

    Локальное программное обеспечение для бизнеса

    Безопасность данных корпоративного уровня

    EdrawMax Онлайн

    Создавайте более 280 типов диаграмм онлайн

    Доступ к диаграммам в любом месте и в любое время

    Сообщество шаблонов

    Управление командой и сотрудничество

    Интеграция личного облака и Dropbox

    турецких лир ОНЛАЙН

    5.

    Заключительные мысли

    Создание плана этажа в формате PDF делает файл доступным для всех пользователей. Это также гарантирует, что файл сохраняет исходное форматирование. Однако, когда вы работаете над планом этажа и намереваетесь экспортировать его в формат PDF, убедитесь, что вы работаете с инструментом, который легко позволяет выполнять несколько циклов редактирования. В противном случае вы можете потратить много денег на те инструменты, которые позволяют редактировать файл PDF.

    EdrawMax — один из таких инструментов, который позволяет не только экспортировать план этажа в формат PDF, но и редактировать его столько раз, сколько потребуется. Одним нажатием кнопки вы можете внести изменения и экспортировать файл в любом формате, который вы считаете нужным. Вместо того, чтобы тратить свои ресурсы на другие инструменты, загрузите это бесплатное программное обеспечение для планирования этажей сегодня и убедитесь в волшебстве создания планов этажей.

    →Загрузить сейчас: Как создать план этажа в формате PDF

    Полное руководство по плану этажа

    Ознакомьтесь с этим полным руководством, чтобы узнать все о плане этажа, например о типах плана этажа, символах плана этажа и о том, как составить план этажа.

    УЗНАТЬ БОЛЬШЕ

    Вам также может понравиться

    Как нарисовать планировку офиса в Visio

    Практические инструкции

    Как разработать план этажа спальни

    Практические инструкции

    Как нарисовать план безопасности

    Практические инструкции

    Как нарисовать план потолка в отражении

    Практические инструкции

    Как нарисовать план эвакуации в формате PDF

    Глава 4. Рисование фасадов и разрезов – Учебные пособия по программам визуальной графической коммуникации для дизайна интерьера

    Часть первая. Автокад

    По завершении этого занятия учащиеся смогут:

    • (CO 1) Начертить разрез
    • (CO 2) Начертить фасад на плане этажа
    • (CO 3) Добавить/редактировать текст и аннотацию (в аннотативном пространстве модели) — M-текст, стиль текста, M-выноска и стиль мультивыноски

     Основные моменты сеанса

    В конце занятия учащиеся могут создать приведенную ниже графику.


     Содержание лекций

    (CO 1) Начертить разрез

    «Секция — это разрез пространства, который покажет больше особенностей комнаты. Это также позволяет вам показать некоторые структурные детали. Линию разреза можно вырезать из любой части пространства, в зависимости от того, что вы хотите показать».
    Получено с https://www.nda.ac.uk/blog/identify-plans-elevations-sections/

    «Чертеж в разрезе, «разрез» или «чертеж в разрезе» показывает вид конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости».
    Получено с https://www.designingbuildings.co.uk/wiki/Section_drawing
    Для получения дополнительной информации о чертеже сечения здания, пожалуйста, прочитайте эту страницу: https://www. designingbuildings.co.uk/wiki/Section_drawing

    В этом учебном пособии учащиеся нарисуют секцию здания на основе чертежа дома Имса, дома, секции A-A’, плана южной секции (вы можете загрузить изображение из модуля Canvas и по этой ссылке Eames_House_House_Section_A-A’.jpg) и планирование вашего пространства (мебель, светильники и оборудование).

    изображение предоставлено: Скриншот, сделанный Автором с http://www.loc.gov/pictures/collection/hh/item/ca4169/ (исполнительный чертеж Eames House, общественное достояние)



    • [ШАГ 01] Откройте файл CAD для проекта Eames House.
    • [ШАГ 02] Скопируйте планы этажей (1-й этаж и 2-й этаж) на правую сторону 100′. Этот шаг необязателен, но я предпочитаю сохранять исходные планы и использовать скопированные планы для создания разреза.
    • [ШАГ 03] подтвердите, что вы находитесь на слое [0] и начертите линию сечения (рекомендуется использовать [PLINE]) на первом этаже для вида сечения. Скопируйте линию сечения в том же положении для второго этажа. Вы можете положиться на линию сетки столбцов. (Для линии сечения вы можете разорвать и сместить линию, чтобы сосредоточиться на ключевых внутренних и/или архитектурных элементах. Линия должна начинаться и заканчиваться за пределами плана, и вы должны добавить небольшой перпендикулярный прямоугольник, чтобы указать направление вида в разрезе. Обновите линии сечения до слоя [A-ANNO].0353
    • [ШАГ 4] Проведите перпендикулярную линию от линии разреза на первом этаже, чтобы указать границу здания и границу чертежа.
    • [ШАГ 5] Вставьте чертеж сечения (Eames_House_House_Section_A-A’.jpg), щелкнув [вставка] > щелкните [прикрепить] > выберите файл Eames_House_House_Section_A-A’.jpg из папки проекта > щелкните [открыть] > щелкните [ok ] в окне «Прикрепить изображение» > щелкните базовую точку и вторую точку, чтобы вставить изображение > установите параметр «Выцветание изображения» на 50 > щелкните изображение правой кнопкой мыши > щелкните [Порядок отрисовки] > щелкните [Отправить на задний план]
    • [ШАГ 6] Переместите (используйте команду [move]) и измените масштаб (используйте команду [масштаб]) вставленного изображения, чтобы оно соответствовало границам здания для линий разреза.
      Обратите внимание: вы должны правильно использовать объектную привязку [F3] при настройке масштаба. Иногда объектная привязка отлично работает, чтобы щелкнуть объект САПР. Иногда не работает команда кликнуть по точке растрового изображения.
    • [ШАГ 7] Теперь вы готовы нарисовать раздел со вставленным изображением.
      • Примечание 1. Вы будете полагаться на размеры на вставленном изображении, линии на вашем плане этажа. Используйте числовые значения для рисования линий (пожалуйста, не нажимайте просто на изображение, за исключением винтовой лестницы. Изображение является эталонным только потому, что масштабированное изображение всегда немного отклоняется).
      • Примечание 2. Создайте три новых слоя
        • [A-LWT-OBJECT] 0,2 мм — края объектов и представляют собой изменение глубины
        • [A-LWT-SECTION] 0,5 мм — линии обозначают границы любых прорезей
        • [A-LWT-SURFACE] 0,05 мм — линии представляют собой линии деталей на объекте. Они не представляют значительных (если вообще есть) изменений в глубине 90 034
      • Примечание 3. Используйте [LINE]. Команды [PLINE], [SPLINE], [CIRCLE], [TRIM], [OFFSET], [FILLET], [EXTEND] и [STRETCH].
      • Примечание 4. Вы также вручную обновляете тип линии для дверных и оконных проемов.
      • Примечание 5. Сначала вы рисуете направляющие. Вы используете [xline] для создания линии бесконечной длины.
      • Затем вы рисуете линии сечения.
      • После этого вы рисуете линии объекта.
      • Нарисуйте линии поверхности для деталей.
      • Наконец, вы добавляете мебель, и вам следует отредактировать детали и объекты, скрытые с лицевой стороны объекта.
    • [ШАГ 8] Переместите разрез и линии разреза, которые вы нарисовали, за исключением вставленного изображения на 100′ влево, чтобы сохранить чертеж разреза в безопасной области рисования.
    • [ШАГ 9] Создайте блок для раздела. Выберите все элементы в разделе > Введите [B] для создания блока > Определите имя [000_Section A-A’] > Нажмите [OK]

    (CO 2) Начертить фасад на плане этажа

    «Фасад — вид сбоку объекта при рисовании внутренних фасадов; это будет представлять одну из стен. Это будет включать любые окна или двери, а также любую встроенную мебель, которая находится в непосредственном контакте со стеной».
    Получено с https://www.nda.ac.uk/blog/identify-plans-elevations-sections/

    «Термин «фасад» относится к орфографической проекции внешних (а иногда и внутренних) поверхностей здания, то есть двухмерному чертежу фасадов здания».
    Получено с https://www.designingbuildings. co.uk/wiki/Elevations

    В этом учебном пособии учащиеся нарисуют внутренний фасад на основе чертежа дома Имса, дома, сечения C-C, плана западного фасада в гостиной. Студенты не будут рисовать раздел. Вам нужно будет понять концепцию фасада и рисовать только внутренний фасад.

    • [ШАГ 01] Выберите вид сбоку.
    • [ШАГ 02] Нарисуйте контур возвышения, используя [xline], чтобы нарисовать границу возвышения.
    • [ШАГ 03] Поверните и переместите разрез c-c’ из вставленного изображения, чтобы он соответствовал границе фасада. Вам нужно будет повернуть на 90 градусов по часовой стрелке.
    • [ШАГ 04] Поверните скопированный план этажа и вставленное изображение на 90 градусов против часовой стрелки. Цель этого шага — быстро нарисовать высоту. Обычно на отрисовку фасада в правильном направлении (вверх-север, вниз-юг, влево-запад и вправо-восток) уходит меньше времени.
    • [ШАГ 05] Удалите ненужные элементы из скопированного плана этажа. Убедитесь, что вы сохранили исходный план этажа. Вы только удаляете элементы в КОПИИРОВАННОМ плане этажа.
    • [ШАГ 06] Теперь вы можете нарисовать высоту
      • Начертите уровень пола и уровень потолка (8′ -1″ AFF) (Как правило, внутренний фасад отображает только элементы интерьера. Вы не рисуете толщину стены, оконный проем, конструкцию потолка и конструкцию крыши.) > Измените линии для концов стен, уровня пола и уровня потолка на [A-LWT-SECTION]
      • Переключите слой на [A-LWT-OBJECT] > Нарисуйте стену и мебель, используя [LINE], [PLINE], [CIRCLE], [FILLET]. [ОТДЕЛКА]
      • При необходимости переключите слой на [A-LWT-SURFACE] > Нарисуйте все, что не важно с точки зрения конструкции.
    • [ШАГ 07] Добавьте размеры и проем для получения дополнительной информации
      • В строке состояния приложения переключите масштаб на 3/8 дюйма = 1 фут 0 дюймов
      • Введите [ddim] и нажмите [enter], чтобы открыть [Диспетчер размерных стилей]
      • Щелкните [Annotative-3-32] > щелкните [Set Current] > щелкните [Close]
      • Введите [dim] и нажмите [enter], чтобы добавить размер
      • Вам нужно будет щелкнуть начало первой выносной линии > щелкнуть начало второй выносной линии > указать положение размерной линии. Повторите этот процесс, чтобы добавить измерения для дела.
    • [ШАГ 08] Создайте блок для высоты.
      • Выберите отметку, включая линии и размеры.
      • Введите [b], нажмите [enter], чтобы открыть [Определение блока]
      • Определите имя [000_Elevation-A]
      • Нажмите [OK], чтобы завершить команду
    • [ШАГ 09] Организуйте свои рисунки.
      • Переместите вставленные опорные изображения на 75′ северной плоскости.
      • Переместите свой разрез и фасад на правую сторону планов этажей.

    (CO 3) Добавить/редактировать текст и аннотацию (в пространстве модели – аннотативный) – M-текст, стиль текста, M-выноска и стиль мультивыноски

    В этом учебном пособии учащиеся узнают, как добавлять и редактировать текст и аннотации в области рисования, используя [МНОГОСТРОЧНЫЙ ТЕКСТ], [СТИЛЬ ТЕКСТА], [МНОГОСТРОННАЯ ВЫНОСКА] и [СТИЛЬ ВЫНОСКИ]

    Добавьте названия и номера комнат на план этажа.
    • [ШАГ 01] Переключиться на слой [A-ANNO-TEXT]
    • [ШАГ 02] Настройте единицы, набрав [UN] и нажав [enter], чтобы открыть [Единицы чертежа].
      • Текущая точность единиц измерения 0′ -0 1/16″
      • Измените точность единицы измерения на 0′ -0 1/32″
      • Нажмите [OK], чтобы закрыть окно Единицы чертежа
    • [ШАГ 03] Добавьте два стиля текста для названий и номеров комнат.
      • На вкладке «Аннотации» панель «Текст» на ленте щелкните [Стандартный] > щелкните [Управление стилями текста]
      • В окне [Стиль текста] нажмите [Создать]
      • Введите имя стиля [Аннотатив 1-8] и нажмите [OK]
      • Подтвердите, что флажок [Аннотативный] установлен, обновите высоту текста на бумаге до [0′-0 1/8″]
      • Нажмите [Применить]
      • Нажмите [Установить ток]
      • Нажмите [Создать]
      • Введите имя стиля [Аннотатив 3-32] и нажмите [OK]
      • Подтвердите, что установлен флажок [Аннотативный], обновите высоту текста на бумаге до [0′-0 3/32″]
      • Нажмите [Применить] и нажмите [Закрыть]
    • [ШАГ 04] Добавить название комнаты
      • Убедитесь, что стиль текста установлен на [Аннотативный 1-8] на вкладке [Аннотации] на панели [Текст]
      • Нажмите [Многострочный текст] на вкладке [Аннотации] на панели [Текст]
        или введите [mt] и нажмите [Enter]
      • Определите текстовое поле для имени комнаты. Для названия комнаты рекомендуется использовать все заглавные буквы. Иногда используйте аббревиатуру. (например, ЖИВОЙ РМ)
      • Введите [имя комнаты] и щелкните точку за пределами текстового поля.
    • [ШАГ 05] Добавить номер комнаты
      • Убедитесь, что для стиля текста установлено значение [Аннотативный 3-32] на вкладке [Аннотации] на панели [Текст]
      • Нажмите [Многострочный текст] на вкладке [Аннотации] на панели [Текст]
        или введите [mt] и нажмите [Enter]
      • Определите текстовое поле для номера комнаты.
      • Введите [имя комнаты] и щелкните точку за пределами текстового поля. Как правило, для каждой комнаты требуется один номер, например, 102 (Первая цифра (1) указывает номер этажа. В этом случае гостиная находится на первом уровне. Вторая и третья цифры (02) обозначают номер комнаты, которую начинается от главного входа по часовой стрелке, в данном случае ЗАЛ — 101, ЖИЛОЙ РМ — 102.
      • Нарисуйте рамку, используя [ПРЯМОУГОЛЬНИК]
    • [ШАГ 06] Создайте блок для имени и номера комнаты, который вы только что создали. Назовите блок [000_Имя и номер комнаты]
      Примечание. Эта стратегия полезна, потому что после обновления блока на плане этажа имена и номера комнат автоматически обновляются на других планах, таких как план потолка, план отделки и т. д.
    • [ШАГ 07] Используйте [Edit Block-in Place] для копирования имени и номера комнаты во все комнаты > Измените имена и номера, дважды щелкнув имя и номер > Нажмите [Save Changes], чтобы закрыть [Edit Block-in Place]. на месте]
    • [ШАГ 08] Обновите блок со слоя [A-ANNO-TEXT] на слой [0]
    Добавление текста и комментариев на план этажа
    • [ШАГ 01] Переключиться на слой [A-ANNO]
    • [ШАГ 02] Нарисуйте линии для проемов и измените [тип линии] на [Штриховая]
    • [ШАГ 03] Добавить многострочный текст
      • Добавьте текст [OPEN TO NELOW] на втором уровне над LIVING RM-102. Убедитесь, что масштаб 3/16″ = 1′ -0″, пока вы добавляете текст
        • .
      • Добавьте тексты [ОТКРЫТЫЙ В ХОЛЛ] и [ОТКРЫТЫЙ НА КУХНЮ] на [ЭТАЖ A]. Убедитесь, что масштаб 3/8″ = 1′ -0″, пока вы добавляете текст
        • .
    Добавить аннотации к фасаду A
    • [ШАГ 01] Переключиться на [A-ANNO-TEXT]
    • [ШАГ 02] Нажмите [Управление стилями мультивыносок] на вкладке «Аннотации» панели «Выноска» в разделе «Стандарт»
    • [ШАГ 03] Нажмите [НОВОЕ] > Добавьте новое имя для стиля выноски [Аннотативный 3-32] > Установите флажок «Аннотативный» > Нажмите [Продолжить]
    • [ШАГ 04] Обновите эти значения до 3/32″ — высота текста на вкладке «Содержимое», посадочный зазор на вкладке «Содержание», размер стрелки из формата выноски, размер разрыва из формата выноски и установка посадочного расстояния из структуры выноски > Нажмите [OK] закрыть окно
    • [ШАГ 05] Нажмите [Установить ток]
    • [ШАГ 06] Нажмите [Мультивыноска] на вкладке «Аннотации» на панели «Выноска»
      или введите [MLD], чтобы добавить выноску и текст

    СОХРАНИТЕ файл перед закрытием приложения.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
