Холодильник под шкаф: как выбрать или сделать своими руками

Как сделать шкаф для встроенного холодильника и обычного



Кухонный гарнитур со встроенной под столешницей бытовой техникой смотрится единым целым. А вот холодильник нередко выбивается из общего дизайна интерьера кухни, если варианты возможного оформления не продуманы заранее. Можно сделать шкаф для встроенного холодильника с закрытой дверцей – и внешне он будет смотреться единой частью кухни. Отлично встраиваются в шкаф и обычные холодильники, главное учесть несколько нюансов и избежать типичных ошибок.

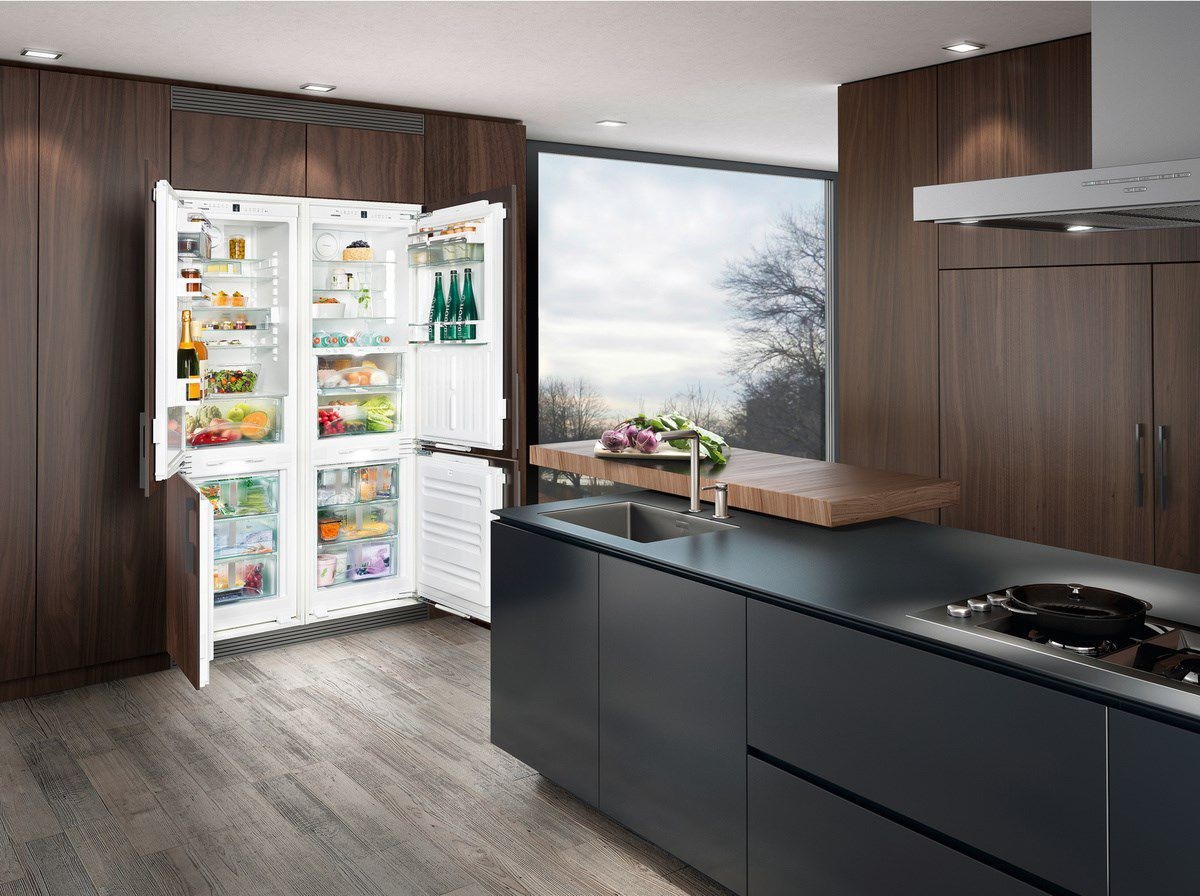

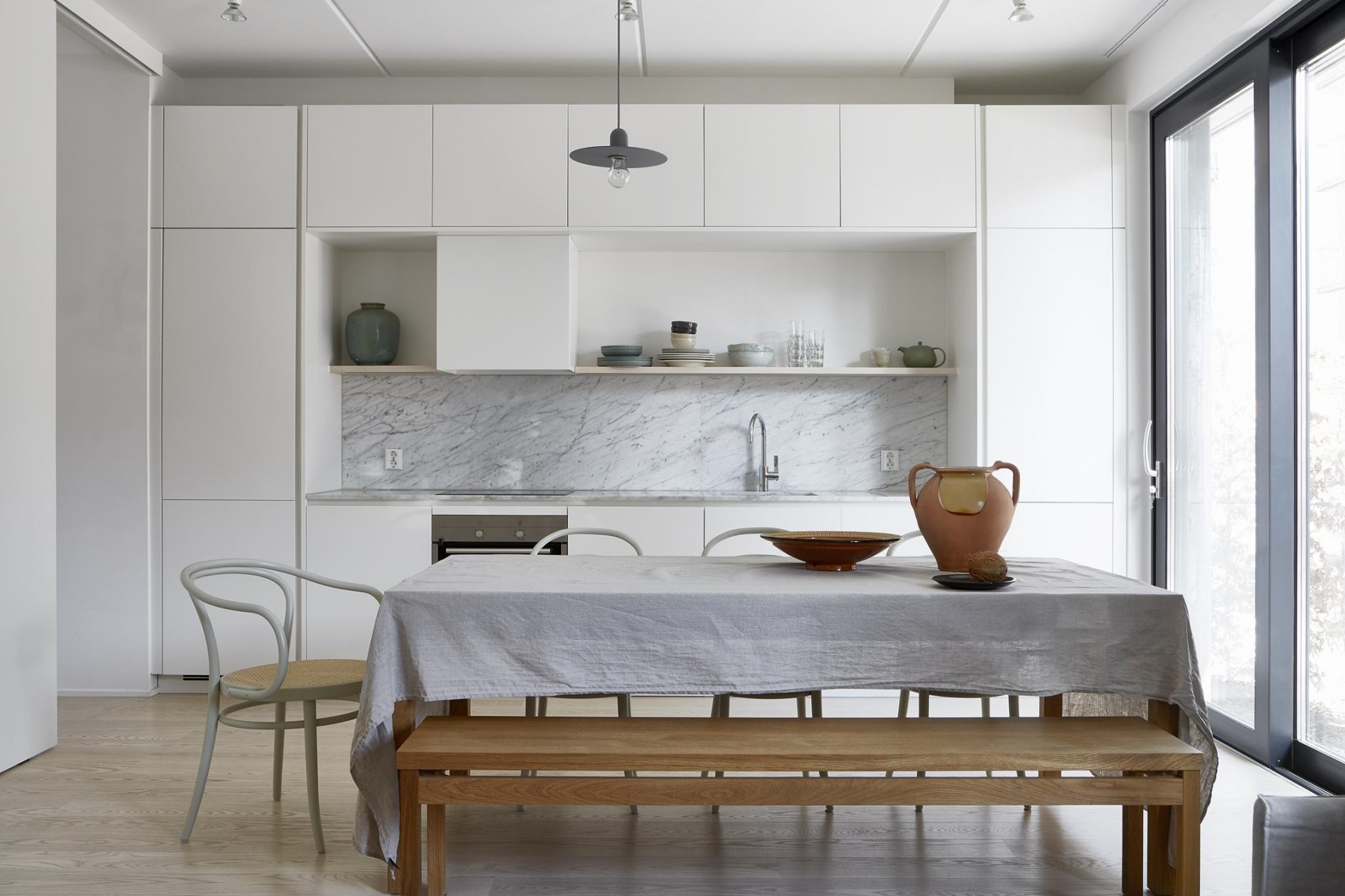

Как лучше «вписать» холодильник в интерьер кухни

У хозяйки есть возможность приобрести всю бытовую технику с оформлением в едином стиле и оттенке в случае разовой, одновременной покупки. В противном случае подобрать по дизайну подходящий невстроенный холодильник бывает проблематично. И он смотрится как нечто чужеродное на кухне.

Выход есть – это задекорировать обычный холодильник под интерьер кухни.

Или надстроить над ним шкафы и полки в одном дизайне с кухонной мебелью.

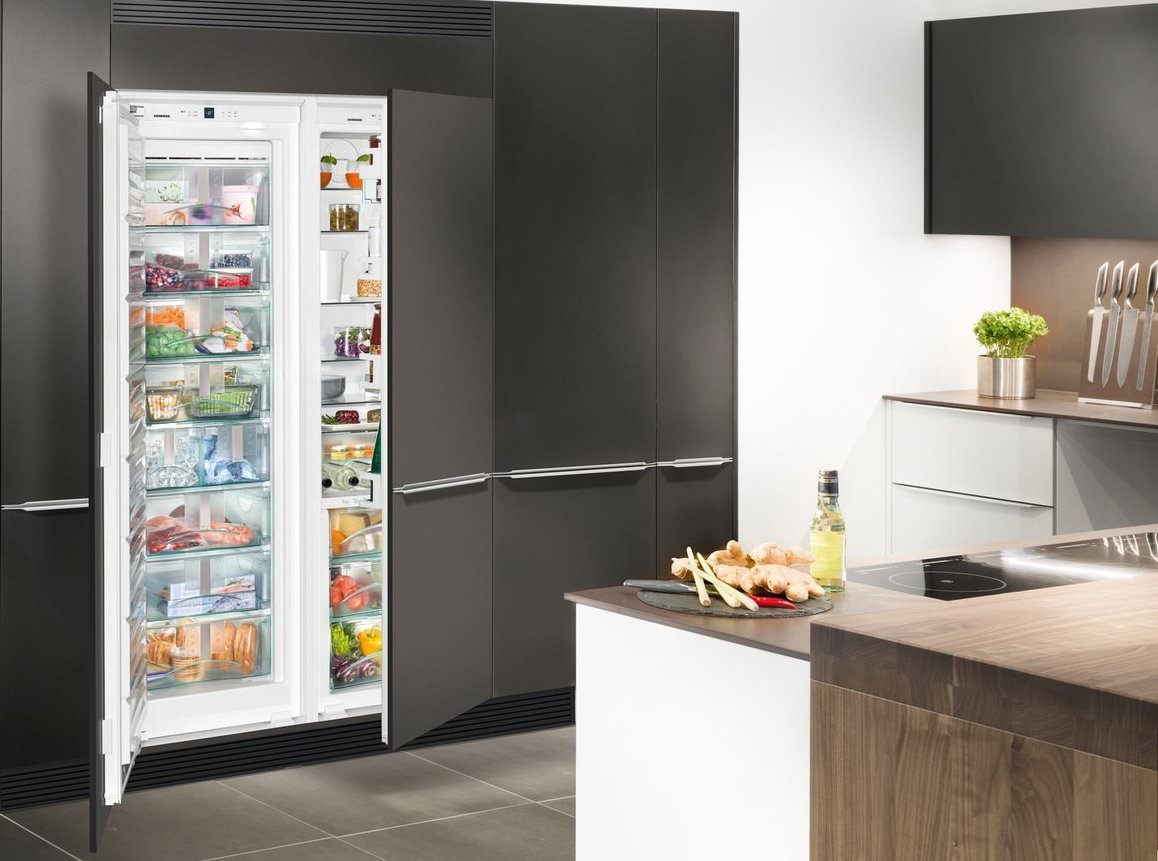

Но если есть возможность, то лучше сделать закрытый шкаф для встроенного холодильника. Причем встроить можно и обычный холодильник, главное соблюсти все рекомендации производителя по установке.

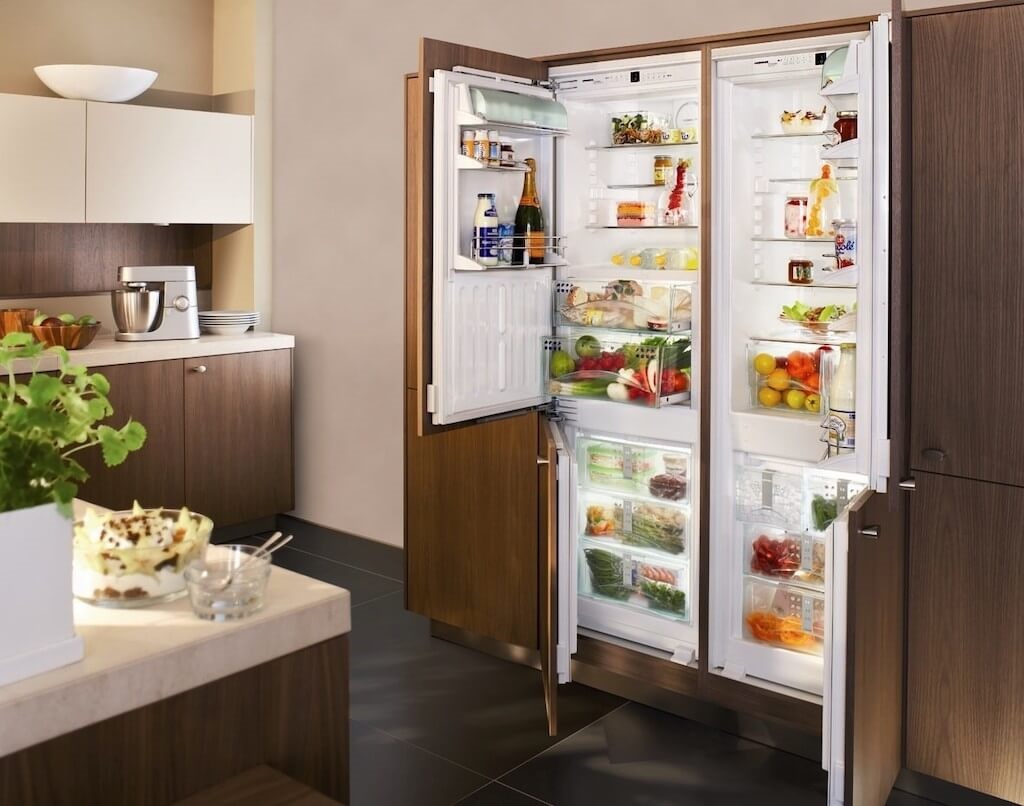

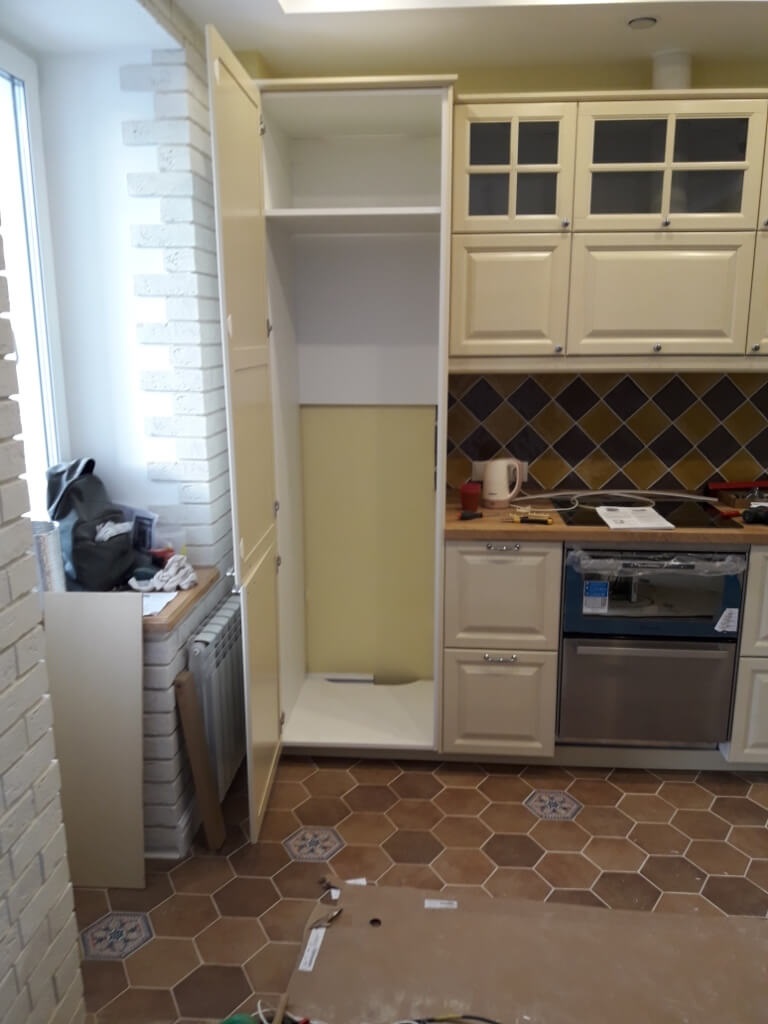

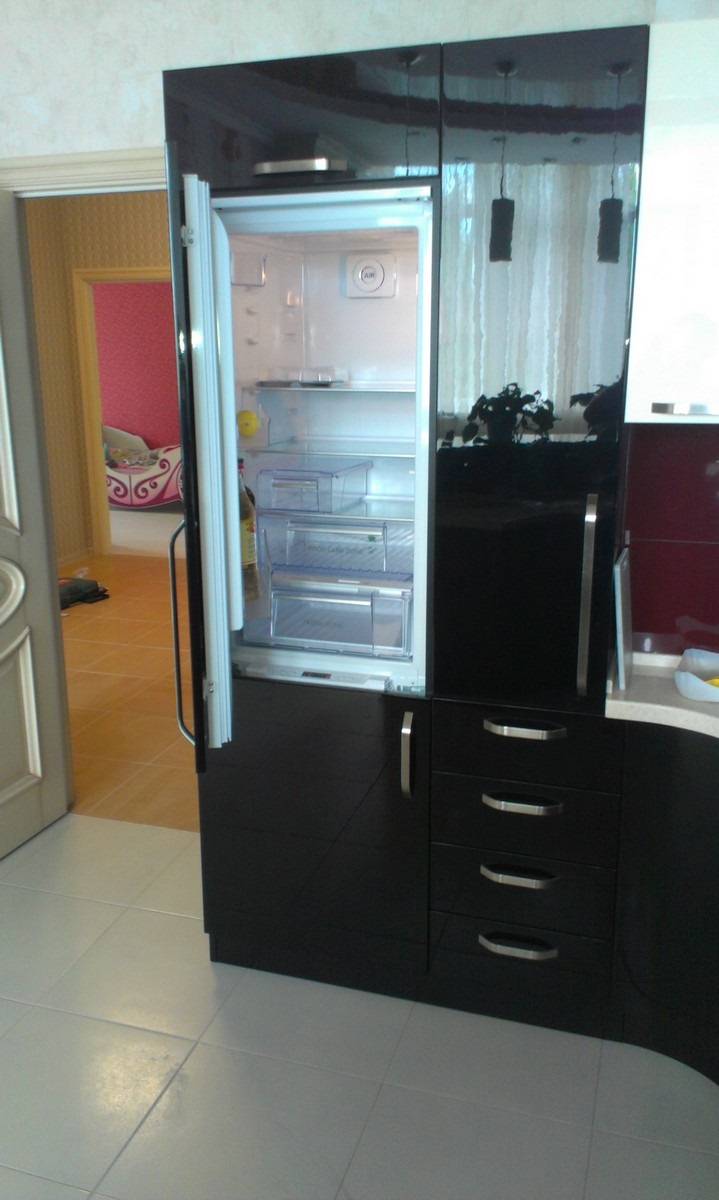

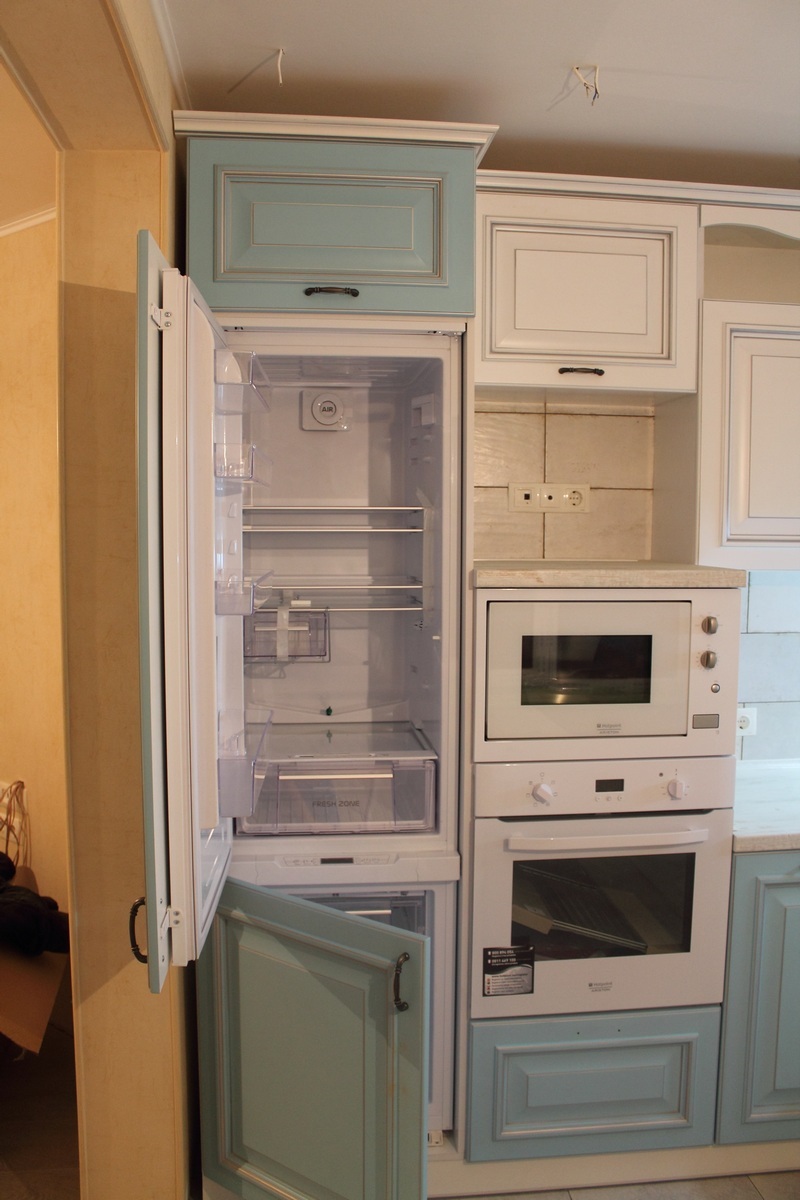

Как сделать шкаф для встроенного холодильника

Конструкция шкафа-пенала для встроенного холодильника предельно проста и понятна. Это такой же шкаф, с дном и регулируемыми ножками, как и остальные напольные модули нижнего ряда кухни. А остальные размеры пенала определяются чертежами в прилагаемой к холодильнику инструкции. Нередко в модульных кухнях типа Икеа и Леруа предусмотрены готовые модули пеналов для встроенных холодильников. Они рассчитаны на встройку большинства моделей и легко адаптируются под другие. Перед покупкой убедитесь, что ваша модель холодильника из их числа.

Размеры шкафа для встраиваемого холодильника

Как правило, вся «встройка» кухонной бытовой техники рассчитана на глубину стандартных модулей – 550-560мм. Встраиваемые холодильники – не исключение. Они также рассчитаны на глубину шкафов в 560мм, и при проектировании можно выровнять фасадную часть пенала с остальными модулями кухонного гарнитура.

Ширина шкафа для встраиваемого холодильника составляет порядка 600мм. Тут важен внутренний размер (минимум 560-570мм для большинства моделей), а внешний габарит определяется толщиной материала корпуса и стандартами для фасадов, если они есть.

Например, в линейке стандартных фасадов может быть предусмотрен вариант дверцы шириной 596мм, а изготовление нестандартного размера обойдется дороже на 10-20%. В этом случае стараются воспользоваться бюджетным вариантом оснащения кухни.

Последнее время популярностью пользуются так называемый профиль Gola в дизайне кухонной мебели без ручек. Первые накладываются на фасад, а вторые – встраиваются в корпус кухонных тумб и навесных шкафов. Для пеналов характерно вертикальное расположение ручек типа Gola – а значит, ширина шкафа для встроенного холодильника увеличится на ширину профильной ручки. При накладных профильных ручках в горизонтальном исполнении важно правильно рассчитать высоту фасадов для корректного открывания.

Внутренняя конструкция шкафа для встроенного холодильника должна предусматривать самоохлаждение работающего агрегата за счет циркуляции воздуха. В схемах встраивания указаны необходимые зазоры и выпилы в корпусе для этого. При проектировании пенала их обязательно соблюдают.

В качестве дна для шкафа под холодильник можно использовать специальный поддон с вентиляционными отверстиями. Обойдется он несколько дороже. Также в продаже кухонных комплектующих есть специальные вентиляционные решетки для оформления цоколя холодильника.

Наиболее распространены две конструкции шкафа для встраиваемого холодильника. Как встроить холодильник в шкаф — во многом определяется схемой встройки от производителя:



• Нужно ли приподнимать основание на высоту 200мм и оставлять зазор для вентиляции сверху?
• Или достаточно просто выделить нишу нужного размера внутри (1770х540х540).

Высота шкафа может быть любой, по желанию. Чаще всего ее делают вровень с навеской верхних шкафов кухни, в пределах 2000-2400мм от уровня пола. Как видно на чертеже, задней стенки у шкафа под встроенный холодильник нет.

Размеры фасадов для шкафа со встроенным холодильником

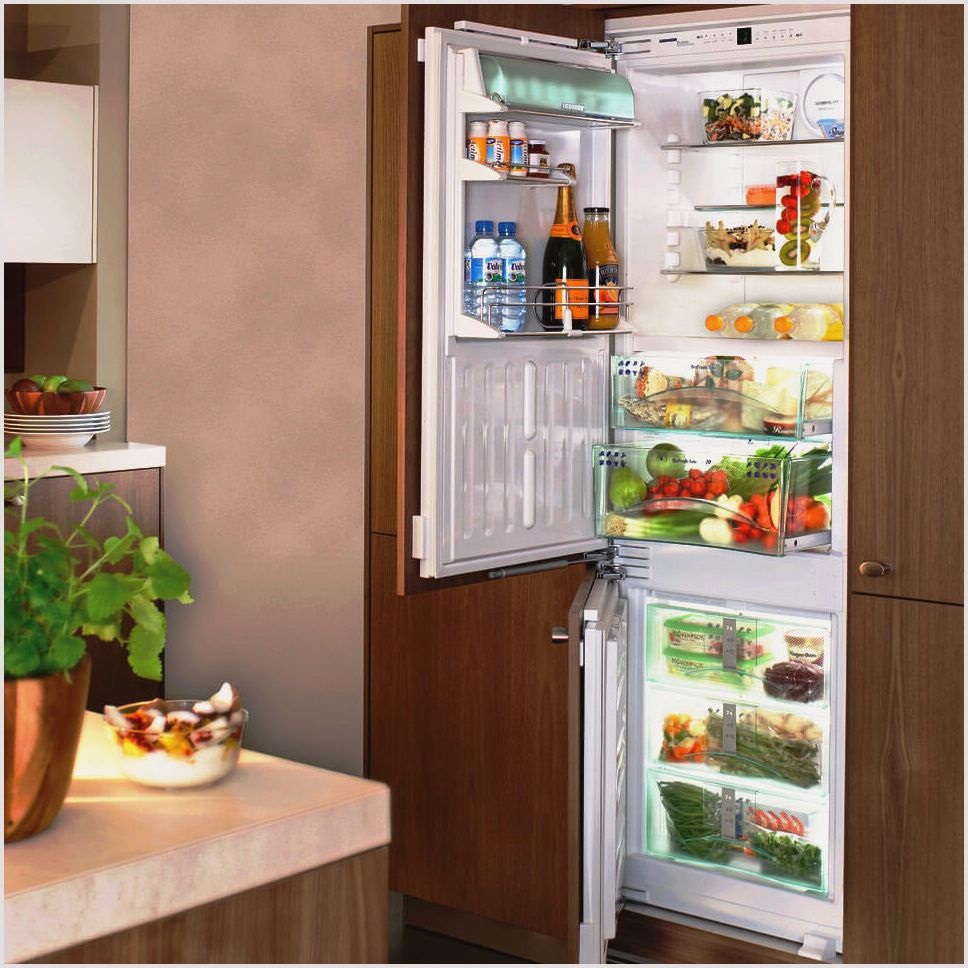

В зависимости от модели, встроенный холодильник может иметь одну цельную накладную дверцу либо две отдельных, расположенных друг над другом.

Иногда на две дверцы также ставят цельный фасад, но это неудобно в дальнейшей эксплуатации.

При расчете размеров фасадов для встроенного холодильника также опираются на данные схемы встраивания конкретной модели. Обычно стараются нижний фасад выровнять по высоте с остальными фасадами напольных тумб. Но если кухонная столешница завышена до уровня 900-950мм, это не всегда возможно. А вот под стандарт 850мм с высотой нижних модулей без ножек 720мм «подгоняется» легко. Благодаря этому, дизайн кухни смотрится целостно и гармонично.

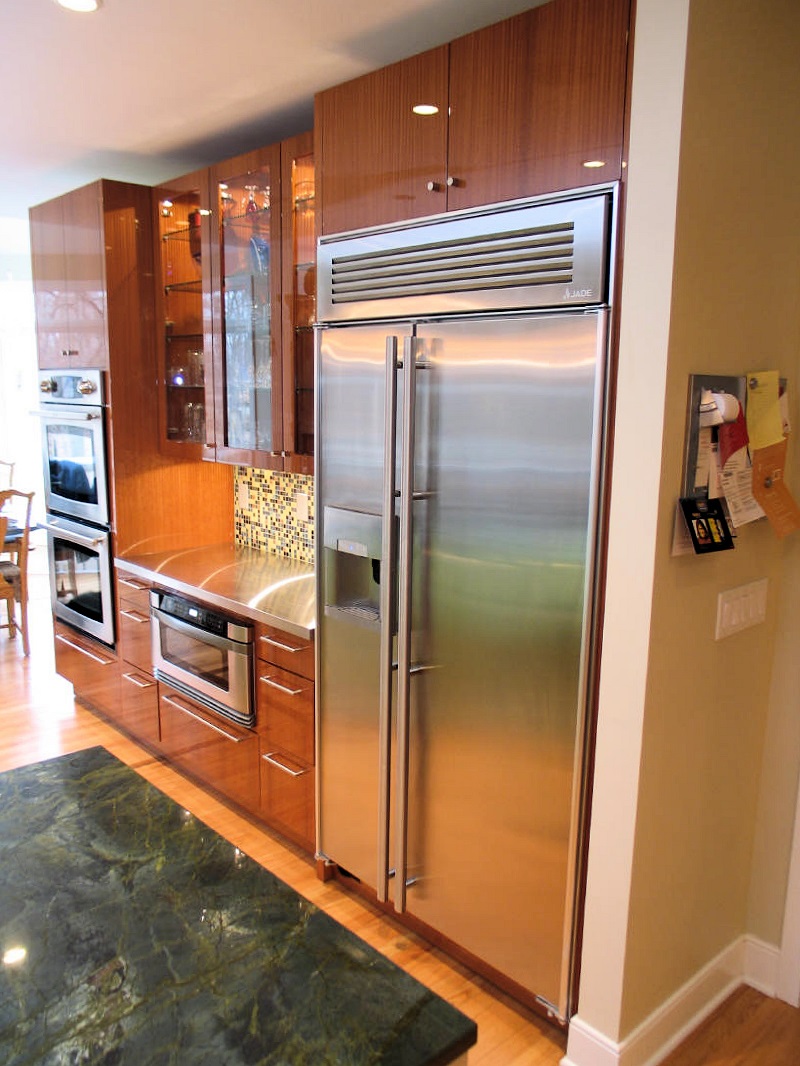

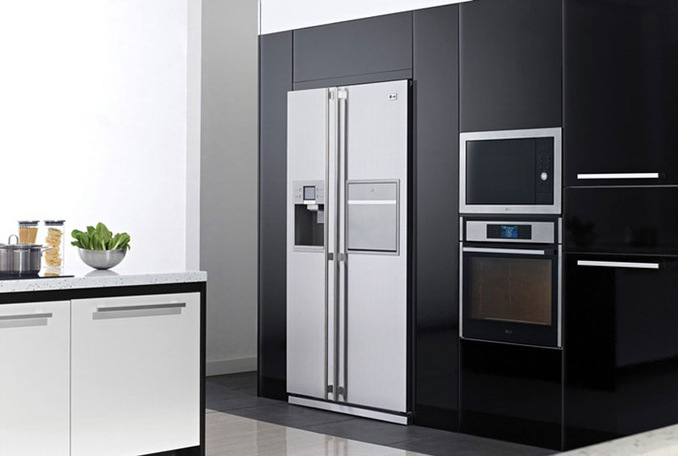

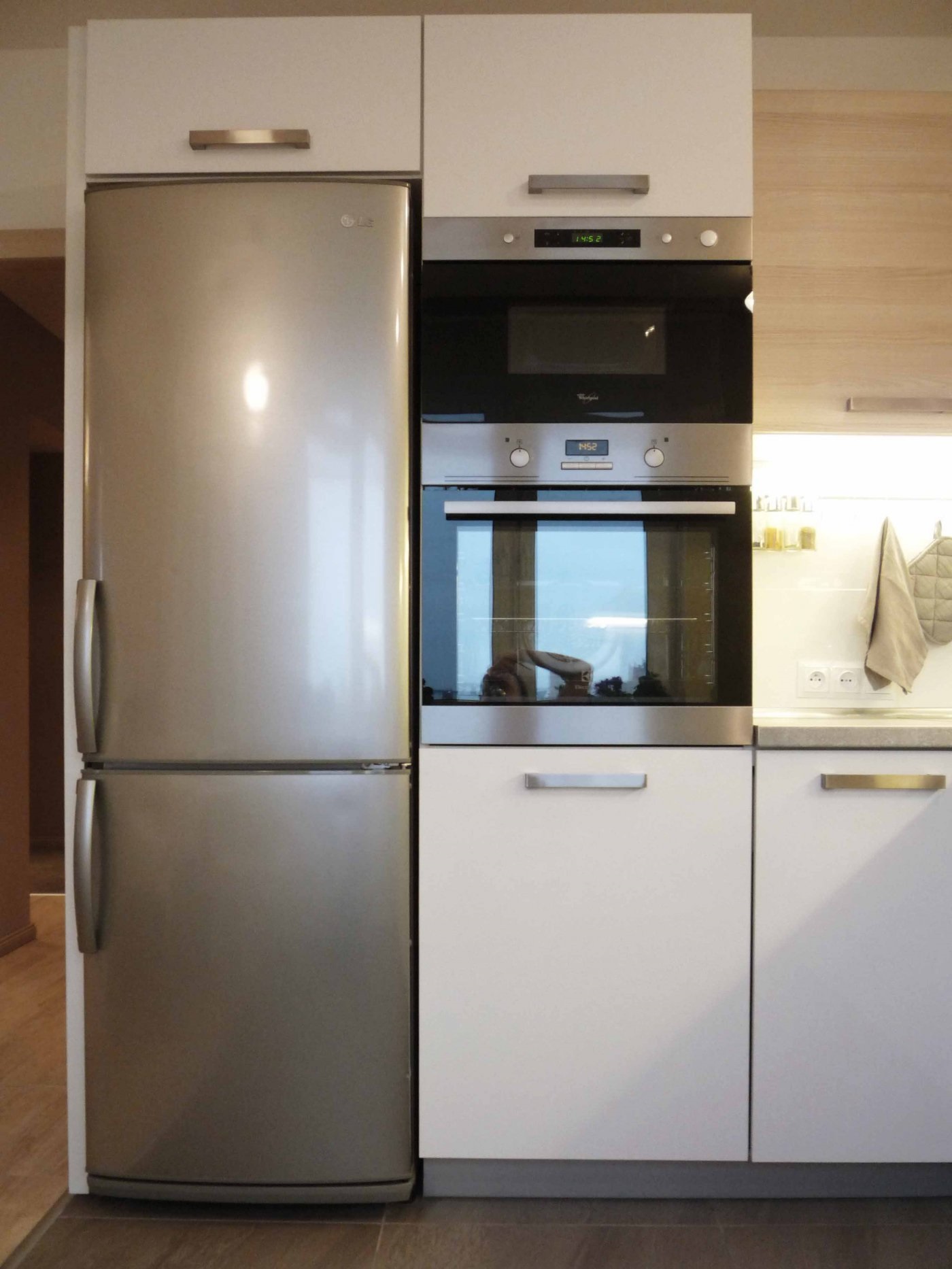

Как сделать шкаф, если холодильник невстраиваемый?

Главное правило, которое следует соблюдать в любом случае встраивания холодильника в шкаф – это не ставить его впритык с духовым шкафом, микроволновой или СВЧ печью, а также любым нагревательным бытовым прибором. Дело в том, что у современных моделей холодильников и морозильных камер нет испарителей сзади, как правило, они встроены в «боках» И для корректной работы холодильника его бока должны самоохлаждаться посредством свободной циркуляции воздуха. А не нагреваться стоящими впритык «соседями». Это может негативно отразиться на сроке эксплуатации.

Устанавливать в шкаф можно практически любой холодильник. Как и закрывать его дверцей. Главное, внимательно прочитать техпаспорт и соблюсти все рекомендации по величине зазоров между боковыми стенками шкафа (или ниши стены, если холодильник встраивается в нишу).

Габариты шкафа для встраиваемого холодильника

Если встраивается обычный холодильник в нишу или шкаф будьте готовы выделить под него место «с запасом». Как правило, ширина шкафа для встраиваемого холодильника обычной модели колеблется в пределах 700-800мм. При этом при желании закрыть его дверцей, глубина по корпусу также делается с запасом.

Если шкаф со встроенным холодильником расположен в одном ряду с кухонным гарнитуром, гармонично смотрятся варианты с глубиной 600мм – вровень с кухонной столешницей. При этом сам корпус шкафа будет без дверцы.

Будьте готовы в этом случае предусмотреть в корпусе пенала под холодильник выемку для открывания дверцы холодильника. Впрочем, все зависит от модели – в некоторых случаях подобное ухищрение не потребуется.

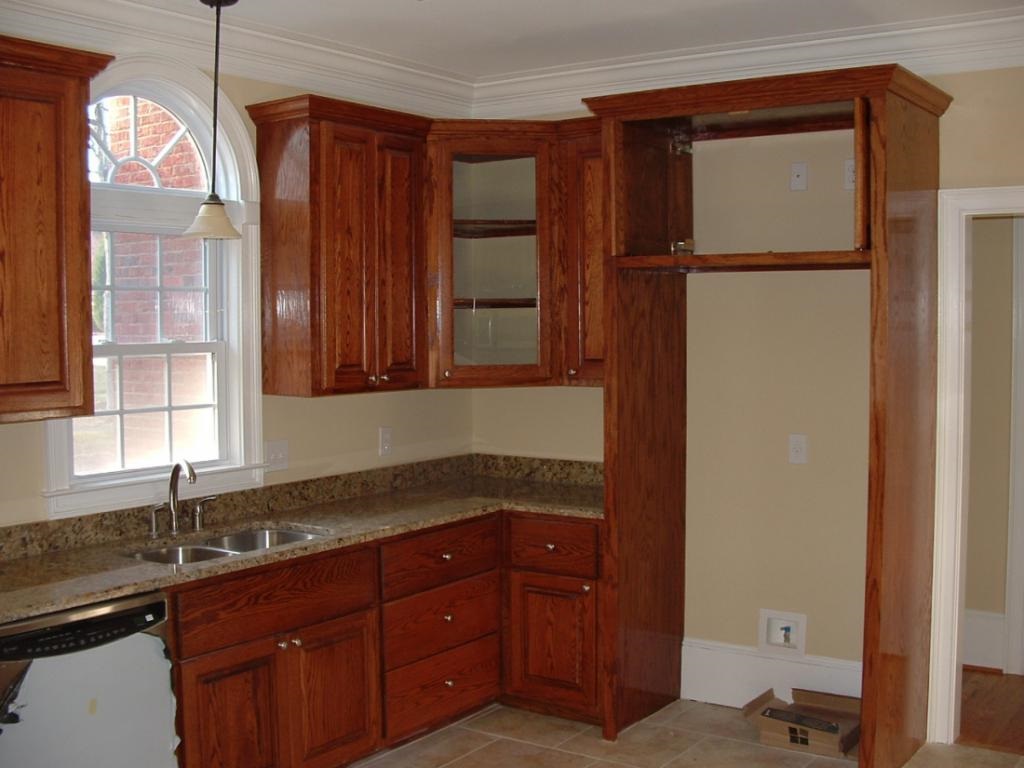

Конструкция шкафа для обычного холодильника

В отличие от пенала под встроенный холодильник, шкаф для обычного не имеет дна. Он фактически представляет собой «надстройку», стоящую на боковинах.

По возможности сзади шкафа под обычный холодильник предусматривают ребро жесткости, которое не «дает» боковинам выгибаться под собственным весом. Спереди боковины также лучше «стянуть» несъемным цоколем.

Можно спроектировать и основание для холодильника — как «поднять» его на подиуме, по аналогии с конструкцией пенала для встраиваемой модели.

Правильнее сделать фасад шкафа отдельно открывающимся от дверцы холодильника. Но в быту это несколько неудобно – сначала открывать шкаф, а потом сам холодильник. Поэтому многие мастера соединяют фасад шкафа с дверцей холодильника с помощью обычных металлических уголков.

Но есть один нюанс: при открывании фасад шкафа должен «скользить» вдоль дверцы холодильника, поскольку она имеет свою толщину и двигается изнутри шкафа. Этот эффект скольжения реализовывают с помощью обычных шариковых направляющих для выдвижных ящиков. Принцип крепления понятен из видео.

Одну сторону шариковой направляющей, подобранной по ширине дверцы холодильника (500-550мм) жестко прикручивают к внутренней стороне фасада шкафа. А другую сторону «цепляют» за уголок, который закреплен к дверце холодильника.



как спрятать обычный холодильник в шкаф-купе на кухне

Тем, кто хочет до мелочей продумать дизайн собственной кухни, хорошо знакома проблема, когда даже самый красивый холодильник не вписывается в интерьер. Он то стоит громадой среди аккуратных шкафчиков, то выделяется своей современностью на фоне ретро-стиля… Холодильник, встроенный в шкаф, решает все эстетические проблемы одновременно.

Особенности и преимущества

Еще несколько десятков лет назад холодильник стремились поставить на самое видное место в кухне – просто потому что не у каждого он был. А сегодня мы прячем их подальше с глаз ради красоты.

И хотя встроенная техника необычайно модна и статусна, подойдет она не всем. Холодильник в шкафу:

• невидим;
• бесшумен;
• намного экономичнее обычного холодильника, т.к. он дополнительно теплоизолирован стенами шкафа.

При этом он достаточно дорогой, менее вместительный, чем обычно, и редко когда имеет дополнительные функции – например, управление кнопками на двери, зону для «свежих» продуктов и т.д. Такой вариант не подойдет тем, у кого большая семья, а значит – приходится хранить много продуктов и постоянно готовить.

Понятие «встроенный» касается не только тех холодильников, что «живут» в кухонных шкафах. Сюда же относятся офисные варианты холодильников, мини-бары и даже небольшие холодильные камеры для автомобилей.

Встраиваемые холодильники бывают самых разных размеров – выбрать подходящий можно будет, исходя из собственных нужд и образа жизни. Они могут не иметь одну или две морозильных камеры, а могут не иметь ее вовсе. Дизайн такой техники не прорабатывается: самое главное у такого аппарата – внутреннее устройство и его электробезопасность.

Варианты установки

Самое важное правило: сначала выбираем холодильник, а уже потом заказываем шкаф. Ни один квалифицированный мастер не возьмется за установку встраиваемой техники в мебель, которая была куплена без замеров.

Некоторые хозяева, желая сэкономить, пытаются встроить в шкаф обычный холодильник. Делать этого не нужно:

• Шкаф в таком случае придется делать без дна, т.к. обычный холодильник ставится на пол. С учетом того, что задней стенки у шкафа тоже не будет (т.к. сзади располагаются другие важные части холодильника), получится хлипкая конструкция из трех досок. Она в любой момент может упасть и будет качаться при открывании двери.
• Даже для самого «стройного» холодильника-соло понадобится огромный шкаф. По сравнению с остальными шкафчиками гарнитура он будет выделяться габаритами. «Обман» будет раскрыт.

• Если совсем уж не хочется тратиться на встраиваемую модель, обычный холодильник можно спрятать в шкаф-купе.
  Однако он должен быть без верхней крышки для свободного доступа воздуха. А дверь должна быт рассчитана на многократное открывание.
• Очень важно учесть эргономику будущего холодильника. Если хозяйка маленького роста, не стоит приобретать высокий шкаф, который сложно будет открывать. По мнению специалистов, оптимальная высота – 1.7 метра с учетом морозилки.

Итак, определившись с моделью холодильника, нужно выбрать для него место. Здесь правила те же, что и для простых устройств. Ставить его нужно далеко от плиты и других нагревающихся приборов. Место под шкаф должно быть идеально ровным. Очень важно, чтобы дверь вместе с фасадом шкафа открывалась легко и полностью – для этого должно быть предусмотрено место.

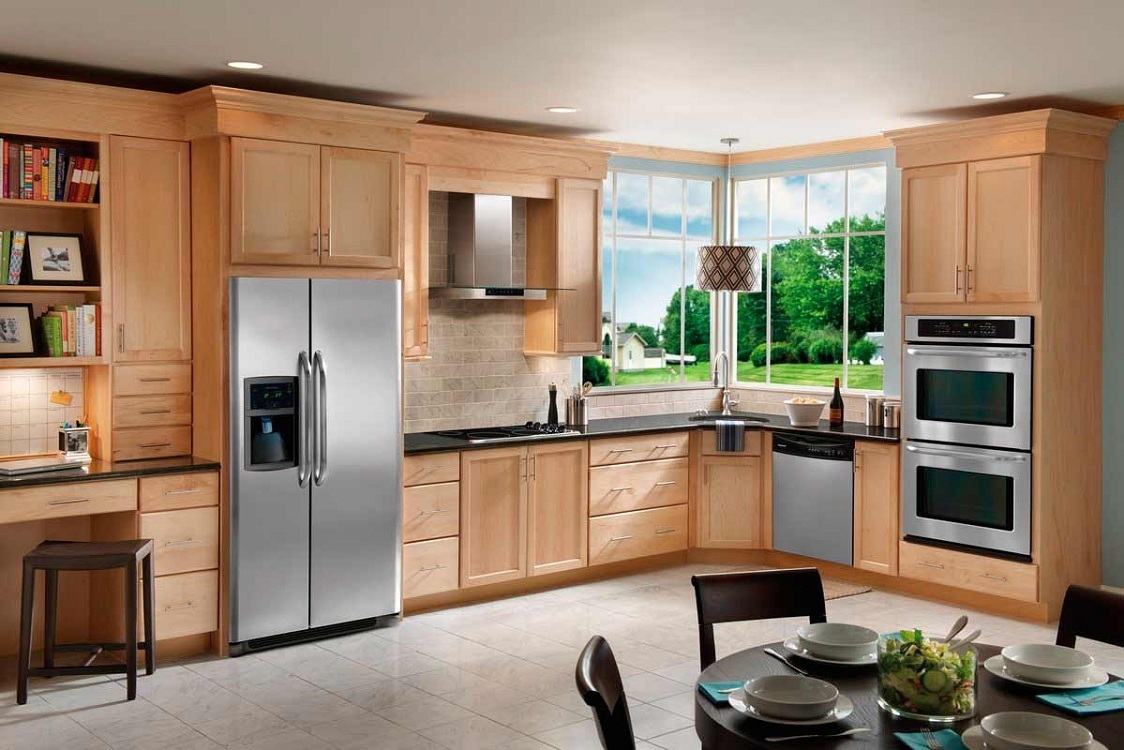

Чаще всего холодильник в шкафу ставят с краю гарнитура – углового или прямого. Он является самой высокой точкой в интерьере, а остальной «рисунок» идет на уровне пояса. Однако есть и другие интересные варианты планировки.

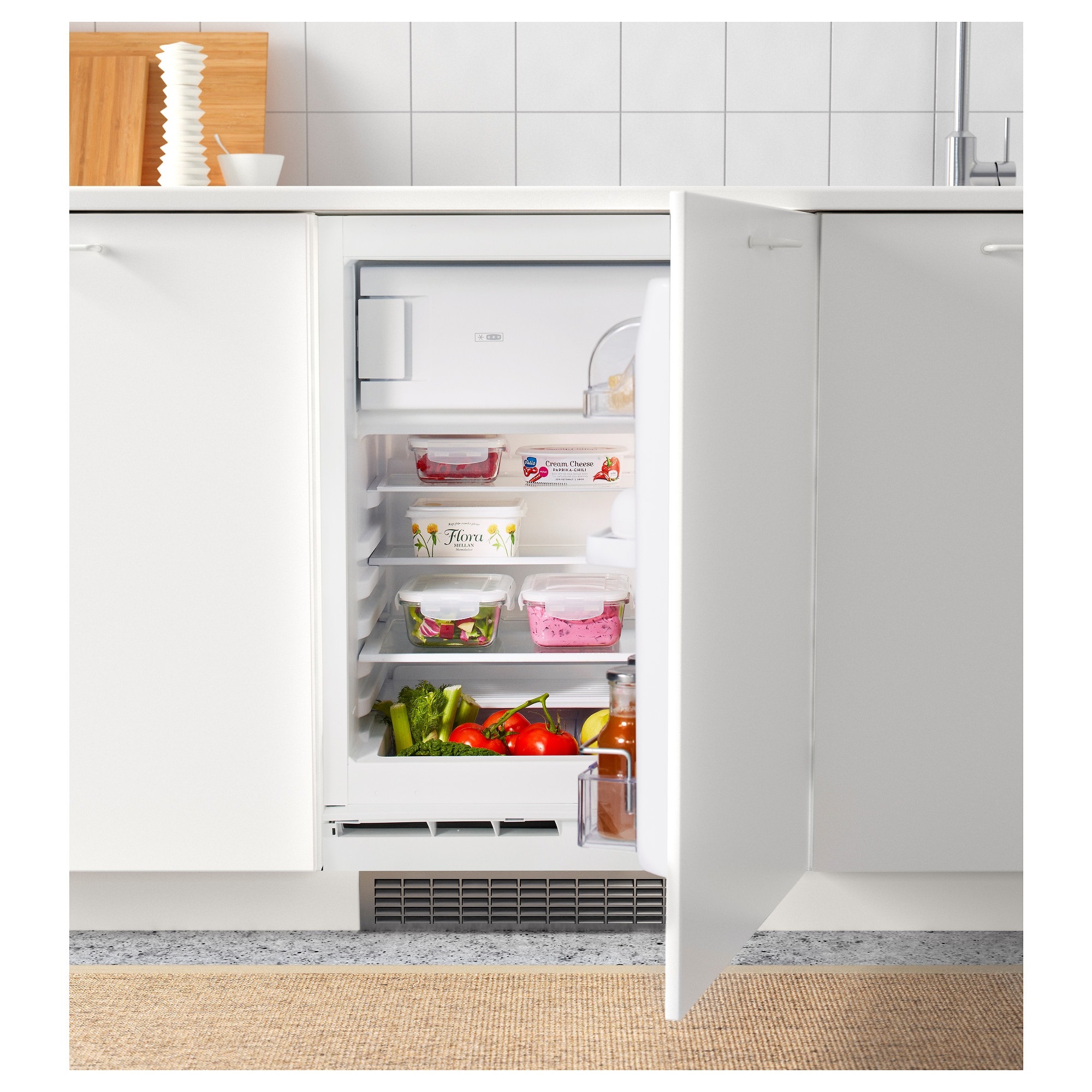

В частности, холодильник можно спрятать в шкаф под рабочей поверхностью. Для этой цели обычно приобретают два небольших, до 80 см высотой агрегата и ставят их рядом друг с другом. Можно разделить их тематически, например, в правой части – мясо и молочные продукты, в левой – фрукты и овощи. Это выглядит оригинально, очень необычно и позволяет избежать в интерьере перепада по высоте. Места для хранения продуктов, конечно, будет немного. Кроме того, чтобы достать что-то, каждый раз придется наклоняться или приседать.

Дополнительное место для хранения продуктов (консервов, варенья и т.д.) можно оборудовать под подоконником. Во многих старых домах на кухнях есть специальные ниши, которые в народе назывались «хрущевским холодильником». Это достаточно обширное углубление в стене с полками. В нем приспособлены технологические отверстия, которые позволяют поддерживать там прохладную температуру: зимой можно даже морозить пельмени. В 50-60-е годы это позволяло многим людям, которые холодильников не имели, хранить скоропортящиеся продукты, совершенно не затрачивая электричества.

Многие хозяева сейчас их замуровывают, чтобы в квартире было теплее. Однако, если поставить новые дверцы (по аналогии с пластиковыми окнами) и закрыть монтажной пеной лишние щели, получится прекрасный дополнительный встроенный холодильник. Иногда дверцы делают прозрачными – вид баночек с вареньем или маринованными огурчиками создает особый уют.

Технические нюансы

Устанавливать встраиваемую технику должен только высококвалифицированный мастер! Если устройство сломается из-за кустарной установки, ремонт по гарантии, скорее всего, провести не удастся. Однако даже тем, кто будет вызывать на дом мастера, нужно знать ряд технических деталей.

Шкаф для холодильника должен стоять идеально ровно и устойчиво. И самое важное, он должен обеспечить агрегату беспрепятственный доступ воздуха для охлаждения нагревающихся элементов. Для этого он делается:

• Без задней стенки.
• С отверстиями в задней и боковых стенках.
• С запасом по ширине и высоте.
• С подиумом для установки вентиляционной решетки.

Кроме воздухозаборных отверстий, в коробе обязательно должны быть предусмотрены отверстия для проводов.

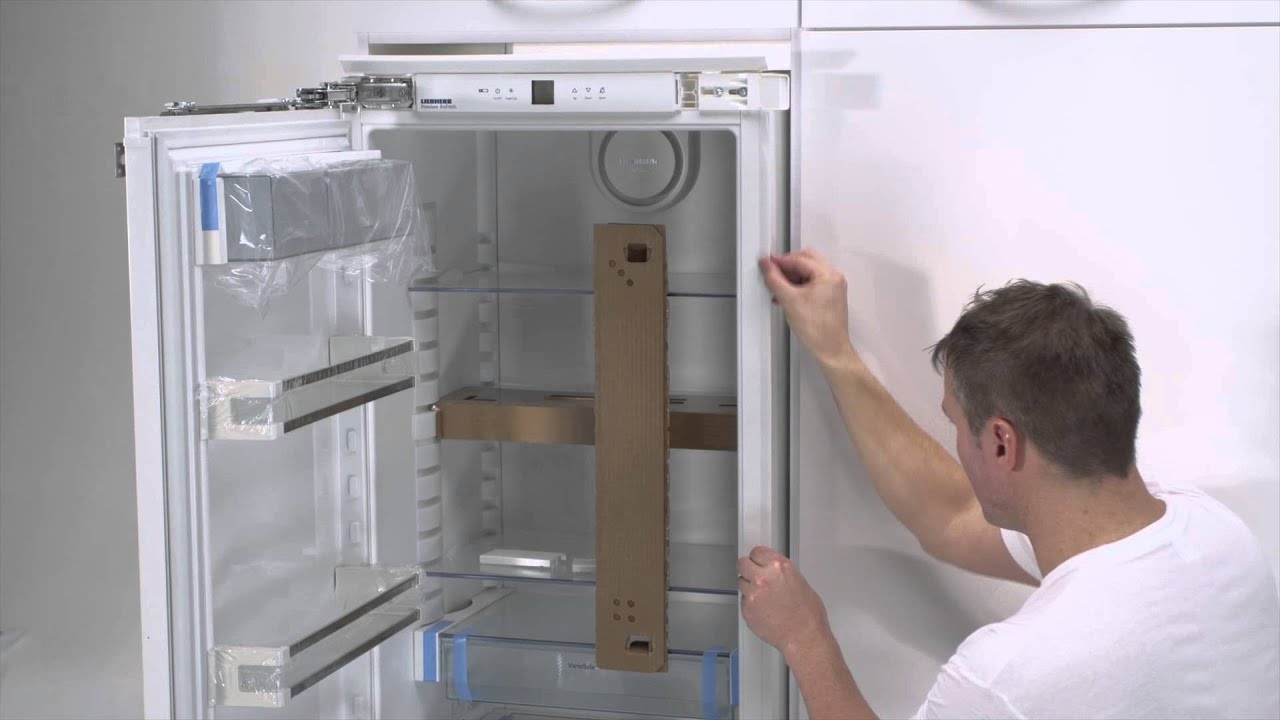

Немаловажно разобраться и в типах крепления фасада к дверце холодильника. Встраиваемая техника имеет на фронтальной поверхности специальные крепления. Чаще всего встречаются крепления двух видов – наподобие направляющих и шарнирные.

Механизм с направляющими как бы «навешивает» фасад на дверь холодильника и при открывании они скользят относительно друг друга. При таком креплении остаются зазоры между дверями, где может скапливаться мусор.

Кроме того, открывать дверь можно только на угол до 90°. Но он идеален, если сама дверца шкафа достаточно тяжелая, т.к. нагрузка распределяется по нескольким местам.

Шарнирное крепление намертво соединяет одну дверь с другой. Никаких зазоров при таком варианте соединения нет и дверь открывается буквально нараспашку. Однако для тяжелого фасада (например, из массива) шарниры не подойдут.

В идеале на этапе проектирования кухонного гарнитура и выбора техники стоит проконсультироваться с мастером по установке. Специалист сможет сопоставить ваши дизайнерские желания и технические возможности холодильника.

Модели

Ассортимент в магазинах бытовой техники огромен. Чтобы лучше ориентироваться в этом многообразии, приведем несколько примеров встраиваемых холодильников в разных ценовых категориях.

Atlant ХМ 4307-000

Одна из самых популярных и недорогих моделей белорусского производства. Двухкамерный холодильник (две двери: холодильная и морозильная камеры), объем полезной площади 234 литра. Его высота 178 см, ширина – 54. Внутри холодильной камеры все достаточно просто: 3 стеклянные полки, отделение для овощей/фруктов, 4 пластиковые полочки на двери. Размораживается автоматически (капельная система).

Морозилка внутри имеет 3 пластиковых ящика, размораживается вручную.

Управление холодильником механическое. Никаких дополнительных девайсов или наворотов: подставка для яиц, формочки для льда – вот и весь комплект.

Для безопасности, он может сохранять холод в течение 16-ти часов, если произошло отключение электроэнергии. Производитель дает 3 года гарантии.

По отзывам, это один из самых приемлемых вариантов в своей ценовой категории. Он работает очень тихо, что прекрасно подходит для кухни-гостиной. Есть позитивный опыт встраивания его в мебель Ikea. Из минусов, которые отмечают все покупатели – чтобы его разморозить, необходимо выключать его из розетки. Для встроенной техники это существенный недостаток.

По отзывам, это один из самых приемлемых вариантов в своей ценовой категории. Он работает очень тихо, что прекрасно подходит для кухни-гостиной. Есть позитивный опыт встраивания его в мебель Ikea. Из минусов, которые отмечают все покупатели – чтобы его разморозить, необходимо выключать его из розетки. Для встроенной техники это существенный недостаток.

Beko CBI 7771

Двухкамерный холодильник, страна производитель – Турция. По объему полезной площади – чуть больше предыдущего: 242 литра. Имеет антибактериальное покрытие. Холодильная камера оснащена тремя стеклянными полками и «зоной свежести». Размораживается по капельной системе. Морозилка с тремя полками оснащена системой No Frost. Высота 177 см. Управляется механически. 13 часов автономного поддержания холода.

По отзывам покупателей, эта модель достаточно надежная, но не слишком вместительная – продукты на неделю умещаются с трудом. Также из минусов – отсутствие зоны для хранения фруктов и овощей. В пользу модели «говорит» No Frost в морозилке.

Hotpoint Ariston BTSZ 1632/HA

Модель, встраиваемая под столешницу. Высота такого холодильника 81, 5 см. Он имеет небольшую морозилку, спрятанную под одной дверью с холодильной камерой. Полезный объем агрегата – 98 л. Внутри есть стеклянная полочка, отделение для фруктов и овощей. На двери – полка для бутылок и верхняя закрывающаяся полочка с подставкой для яиц. Размораживаются обе камеры вручную.

По отзывам, агрегат надежный – производитель вызывает доверие, хотя гарантия на него всего 1 год. Идеальный вариант для семей без детей, холостяков или тех, кто не готовит дома: хранить в нем можно только самое необходимое: молочные продукты, колбасу, напитки. Очень хорошо подойдет для офиса – его можно задекорировать под маленький шкафчик. При этом по цене он сопоставим с полноценным холодильником.

По отзывам, агрегат надежный – производитель вызывает доверие, хотя гарантия на него всего 1 год. Идеальный вариант для семей без детей, холостяков или тех, кто не готовит дома: хранить в нем можно только самое необходимое: молочные продукты, колбасу, напитки. Очень хорошо подойдет для офиса – его можно задекорировать под маленький шкафчик. При этом по цене он сопоставим с полноценным холодильником.

Хорошим вариантом для большой семейной кухни будет два таких агрегата, установленные рядом под рабочей поверхностью.

Siemens KI39FP60RU

Дорогостоящая модель от немецкого производителя, состоящая из двух камер. Холодильная имеет капельную систему разморозки, морозилка – «No Frost«. Внутри холодильника – три полки, зона свежести, зона для овощей и фруктов.

Разработчики дополнили эту модель множеством «наворотов»: антибактериальное покрытие, светодиодное освещение внутри, электронный дисплей для управления. Так же холодильник имеет несколько «умных» режимов: суперзаморозка, суперохлаждение и «отпуск» (когда в пустом холодильнике поддерживается температура 12°С, чтобы в нем не образовывалась плесень при минимальном потреблении энергии). Если кто-то забудет закрыть дверь, сигнализация «напомнит» об этом. В комплекте, кроме стандартных подставок для яиц и лотков для льда, есть еще аккумуляторы холода, которые можно вставить в сумку-холодильник или обычный пакет для перевозки продуктов.

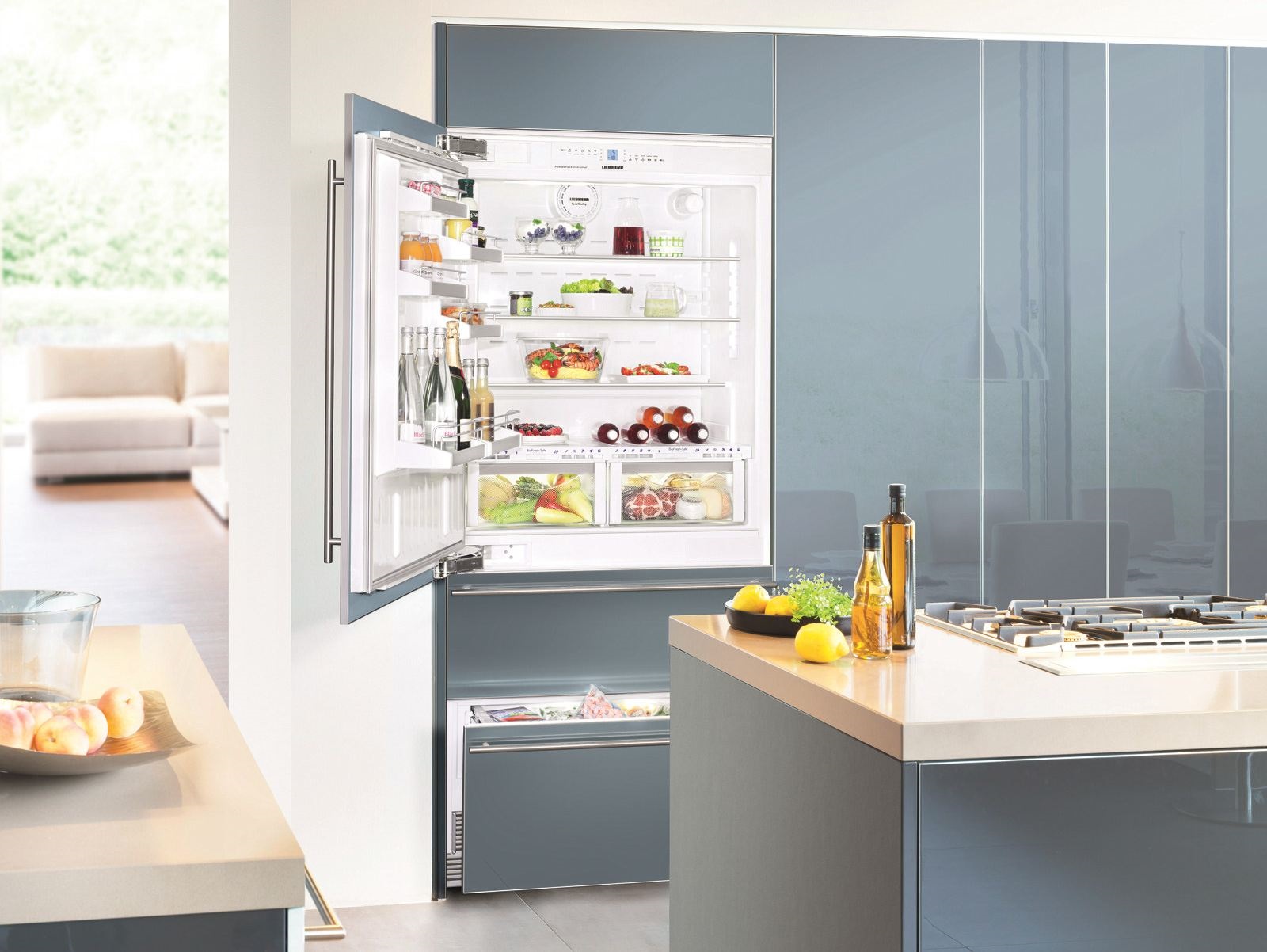

Как выбрать встраиваемый холодильник (2018) | Холодильники и морозильники | Блог

Тренд современных кухонь — максимально вписывать технику в окружающее пространство, делать ее незаметной и гармоничной. Встраиваемые холодильники — настоящая находка для тех, кто не хочет оставлять крупный бытовой прибор на виду.

Встраиваемый холодильник — удачное решение для тех, кто много внимания уделяет интерьеру кухни. Он элегантно вписывается в кухонный гарнитур, буквально «сливаясь» с ним. Никто и не заподозрит, что за красивой дверцей шкафчика у вас скрывается холодильник. Но для начала нужно понимать самое главное: встраиваемый холодильник и отдельно стоящий — это две разные конструкции. Встроить обычный холодильник, просто поместив его в шкаф — невозможно. Поэтому если у вас уже есть (или запланирован) пенал под холодильник, то старый распашной прибор в любом случае придется заменить.

Конструкция

Ключевое отличие встраиваемого холодильника от классического — в его конструкции. Он не имеет декоративных фасадов, вместо этого предлагая «черновые» двери, которые притягиваются к непосредственно к фасадам кухонного гарнитура. Такой холодильник также обладает большими, мощными петлями. Изменена и система прижима двери — она намного сильнее и плотнее, чем у обычного холодильника. Кстати, самих дверей у встройки обычно две — у морозилки своя, у холодильного отсека — своя.

При выборе обратите внимание прежде всего на размер. Необходимо точно знать внутренние габариты вашего пенала под холодильник. А именно ширину, высоту и глубину. Обычно в кухонных салонах информируют только о внешних размерах корпусной мебели. Поэтому учитывайте, что модель холодильника должна быть несколько меньше (запас на толщину стенок шкафа). К примеру, для пенала 60 сантиметров шириной нужен холодильник обычно около 56 сантиметров. Это самый важный момент, ведь иначе прибор просто не поместится в шкаф.

Второй нюанс — перевешиваемые петли. Сейчас большинство встраиваемых холодильников подразумевают открытие двери как справа налево, так и слева направо, однако модели только с одним вариантом монтажа все равно присутствуют. Обратите внимание на эту особенность, чтобы не получилось так, что вам неудобно открывать холодильник, стоящий в углу.

Внутренняя конструкция встраиваемого холодильника мало чем отличается от распашного. Это может быть как холодильное отделение и морозильное, так и только холодильное. Убедитесь, что вам хватит объема выбранной модели, так как литраж встраиваемых холодильников в большинстве своем из-за уменьшенных габаритов значительно меньше отдельно стоящих. Встройка меньше не только в ширину, но и в глубину, поэтому, например, на большую семью его зачастую оказывается слишком мало. Существуют и широкие вместительные модели встраиваемых холодильников — от 70 сантиметров и даже больше метра. Но это редкость, которая, к тому же, значительно дороже.

Нередко для того, чтобы нивелировать потери в объеме хранения, выбирают холодильник без морозилки, а последнюю покупают отдельно и либо также встраивают в соседний шкаф, либо под столешницу, если морозилка небольшая.

Кстати, если вам, напротив, совершенно не нужно хранить много продуктов и достаточно только пары отделений, существуют компактные встраиваемые холодильники высотой меньше 90 сантиметров, которые встраиваются под столешницу.

Компрессор

Основа работы холодильника – компрессор. До сих пор на рынке по большей части представлены линейные компрессоры. У них мотор включается для охлаждения и, достигнув заданной температуры, выключается. Как только терморегулятор фиксирует опять подъем температуры в холодильном отсеке – мотор снова запускает работу. Этот принцип знаком нам по старым холодильникам, которые то гудят, то затихают. Линейный компрессор довольно шумный,не экономичный с точки зрения энергозатрат.

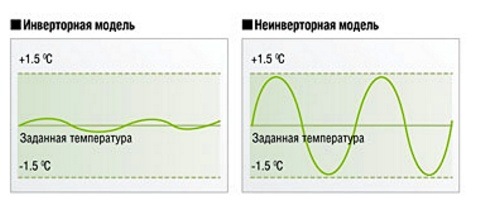

Инверторныйкомпрессор работает постоянно, но чередует обороты, переходя с усиленного режима на ослабленный. В результате тратится намного меньше электроэнергии, а, что еще важнее – температура в холодильнике всегда постоянная, продукты лучше и дольше сохраняются свежими. К тому же, инверторный компрессор заметно тише линейного.

Кстати, на всех моделях обязательно указан уровень шума, измеряемый в децибелах. Чем он ниже, тем тише будет работать устройство. Если хотите, чтобы холодильник было совсем не слышно, выбирайте модели с уровнем шума до 40 Дб, что по уровню восприятия аналогично тихому размеренному голосу.

Система разморозки

Все мы помним старые добрые холодильники, которые со временем намораживают целые сугробы и ледяные корки, которые нужно оттаивать вручную. Дело хлопотное и малоприятное. Поэтому на систему разморозки обращаем особо пристальное внимание.

Ручная разморозка морозильной камеры – как раз то самое образование льда в морозильном отсеке. Ничто никуда само не девается, возникает необходимость выключать холодильник из сети и размораживать самостоятельно. Эта система до сих пор немало представлена на рынке. Но лучше не выбирать ее для встройки, иначе вы рискуете испортить корпус шкафа избыточной влажностью при размораживании.

Капельная система охлаждения свойственна только холодильному отделению. Она подразумевает постепенное образование конденсата, который стекает через специальный отвод по задней стенке холодильника в специальный поддон и после испаряется. Свежесть в холодильнике сохраняется постоянно, но важно следить за чистотой и качеством отвода.

Знаменитая система No Frost – бесспорный лидер среди систем охлаждения. Устанавливается и в холодильный, и в морозильный отсеки. Подразумевает систему вентиляции, которая просто не дает образовываться конденсату и инею в холодильнике. Излишки влаги просто испаряются в специальном отсеке.

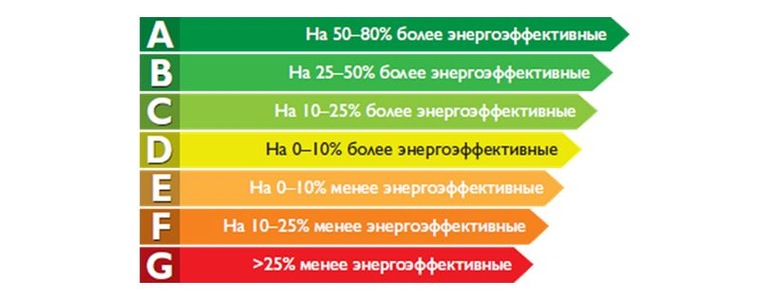

Класс энергопотребления

Серьезная, крупная бытовая техника потребляет немало электричества. Поэтому современные производители стремятся улучшить энергоэффективность. Она градуируется по алфавитной шкале. Классы энергопотребления ниже А – мало экономичны. К примеру, С и D экономят около 15 % электроэнергии. Приятно, но не слишком много. Класс В – экономия порядка 25%.

А вот все, что начинается с уровня А и выше – А+, А++ и А+++ – уже смело говорит нам о хорошем энергосбережении. Лидер – класс А+++, который экономит до 50% электроэнергии! Такие холодильники в среднем заметно дороже других типов, но и затраты со временем окупаются сполна сниженными счетами за электричество.

Внутреннее устройство

Функционал определяет комфорт использования прибором. И здесь важно все: от рабочих температур до расположения полочек внутри.

Во-первых, обратите внимание на режимы работы холодильника. Многие модели сейчас можно регулировать по своему усмотрению, выставляя наиболее оптимальную температуру в морозильном и холодильном отсеке по отдельности. Если в вашем доме нередки перебои с электричеством — обратите внимание на срок автономного сохранения холода. Он означает, сколько времени холодильник способен поддерживать охлаждение без работы компрессора. Время может варьироваься от 6 до 40 часов, в течение которых температура будет плавно повышаться, но убережет продукты от порчи.

Для тех, кто часто бывает в командировках или отпусках, нелишним будетрежим «Отпуск» — оптимальное энергосбережение, которое, в то же время, сохраняет оставшиеся в холодильнике продукты свежими, пока вы не вернетесь.

Суперзаморозка и суперохлаждениерезко поднимают мощность холодильника и позволяют быстро заморозить продукты. Функция не самая необходимая, но если вы привыкли закупать продукты в очень большом количестве, так, чтобы сразу заполнить весь холодильник – однозначно полезная.

В самом холодильнике могут быть представлены разнообразные полки и отсеки. Классической подставкой под яйца сейчас точно никого не удивишь, а вот подставка под бутылки может стать вполне полезной штукой, которая сэкономит вам полезное пространство внутри холодильника и позволит равномерно охладить бутылки с напитками.

Кстати, обратите внимание, из чего сделаны полки в холодильнике. Стандартно это стекло, металл и пластик. Пластик – всем знакомые решетки – постепенно уходят в прошлое, уступая место стеклу. Его легко мыть, оно визуально эстетично смотрится и, как правило, достаточно прочное. Хотя, конечно, никуда не деться от исконной хрупкости стекла – разбить его все-таки можно. Особое достоинство стекла в его экологичности – оно не впитывает никакие запахи, испарения и пятна от продуктов, дополнительно поддерживая свежесть в холодильнике. Очень часто во внутреннем исполнении материалы комбинируются. К примеру, подставка под бутылки из металла, полки из стекла, какие-то закрытые отсеки – частично из пластика.

Совершенно не лишним будет выбрать холодильник с зоной свежести – это пространство с постоянной нулевой температурой, которая сохраняет продукты – особенно фрукты и овощи – свежими очень долго. В ней также можно хранить скоропортящиеся продукты для продления пригодности, свежие мясо и рыбу, которые вы не планируете готовить прямо сейчас. Кстати, стоит сказать, что привычный всем нам нижний выездной отсек под овощи – это не всегда зона свежести. Последняя подразумевает систему охлаждения. А в том хрестоматийном ящике она часто отсутствует.

Генератор льда – нечастая функция, которая встречается чаще в крупных холодильниках на несколько дверей. Обычно подразумевает подключение к водопроводу и постоянно поддерживает у вас в морозилке наличие готового льда. Любителям вечеринок и коктейлей – полезная опция.

Советы по выбору

Если вы редко готовите, мало храните продуктов и вам достаточно пары полочек, существуют [url=»https://www.dns-shop.ru/catalog/17a8d26216404e77/vstraivaemye-xolodilniki/?p=1&mode=list&f=2k5a-b5nz-jsth]компактные холодильники без лишних дополнительных функций.

Для тех, кто не привык запасаться продуктами на полгода вперед, обычно хватает [url=»https://www.dns-shop.ru/catalog/17a8d26216404e77/vstraivaemye-xolodilniki/?p=1&i=6&mode=list&f=nrq]классических моделей на две камеры. Но если у вас уже есть отдельный морозильный шкаф, имеет смысл присмотреться к холодильнику только [url=»https://www.dns-shop.ru/catalog/17a8d26216404e77/vstraivaemye-xolodilniki/?p=1&i=6&mode=list&f=nrs]с охлаждающей камерой.

Тем, кто привык внимательно следить за качеством продуктов, употребляет много овощей и фруктов, стоит взять устройство [url=»https://www.dns-shop.ru/catalog/17a8d26216404e77/vstraivaemye-xolodilniki/?order=1&stock=2&f=phw]с зоной свежести.

Нужен максимальный комфорт и долговечность? [url=»https://www.dns-shop.ru/catalog/17a8d26216404e77/vstraivaemye-xolodilniki/?order=1&stock=2&f=phw&f=dvi3&f=jr7n-pzm-pzl-pzj]Модели с инверторным компрессором, высоким классом энергопотребления и отличной эргономикой.

как встроить в кухонный гарнитур, размеры

Холодильники, встроенные в шкаф, не только эффектно, стильно выглядят, но и очень удобны. Особой популярностью они пользуются в хрущевках с хорошим ремонтом. Такие квартиры не отличаются просторными кухнями и для них необходимо тщательно проектировать интерьер. Здесь важен каждый сантиметр, поэтому технику встраивают в гарнитур.

В маленьких кухнях популярна идея встраивания холодильников в гарнитур.

Главное на кухне – это удобство, а значит при выборе холодильника следует обратить внимание не только на дизайн и цвет, но и на комфортабельность. Размеры встраиваемого оборудования могут быть различными, высота может варьироваться от 60 см до 2 м и даже выше, поэтому очень важно учитывать габариты помещения. Самое главное в такой технике – это внутреннее устройство и электробезопасность.

Самое главное, чтобы встроенным холодильником было удобно пользоваться.

Как рассчитать размеры холодильника

Ассортимент встроенной техники огромен. Она отличается не только дизайном, размерами, функциональностью, но и ценой. Размеры холодильника будут зависеть от места его расположения. Агрегат может быть высотой в уровень верха шкафчиков, а может иметь совсем небольшие габариты и размещаться под рабочей поверхностью. Он может состоять из двух секций, быть с морозилкой или без нее.

Размеры холодильника могут варьироваться.

Если хочется сэкономить и купить обычный холодильник, но спрятать его, необходимо произвести замеры того участка, где он будет стоять. Из этих данных следует вычесть 10 см в ширину, так как между боковыми стенками пенала и холодильником оставляют зазоры по 5 см. К этим 10 см добавляем дважды толщину плиты МДФ или ДСП и получаем число, которое следует вычесть из пространства между мебелью на кухне, где будет установлен шкаф со встроенным холодильником.

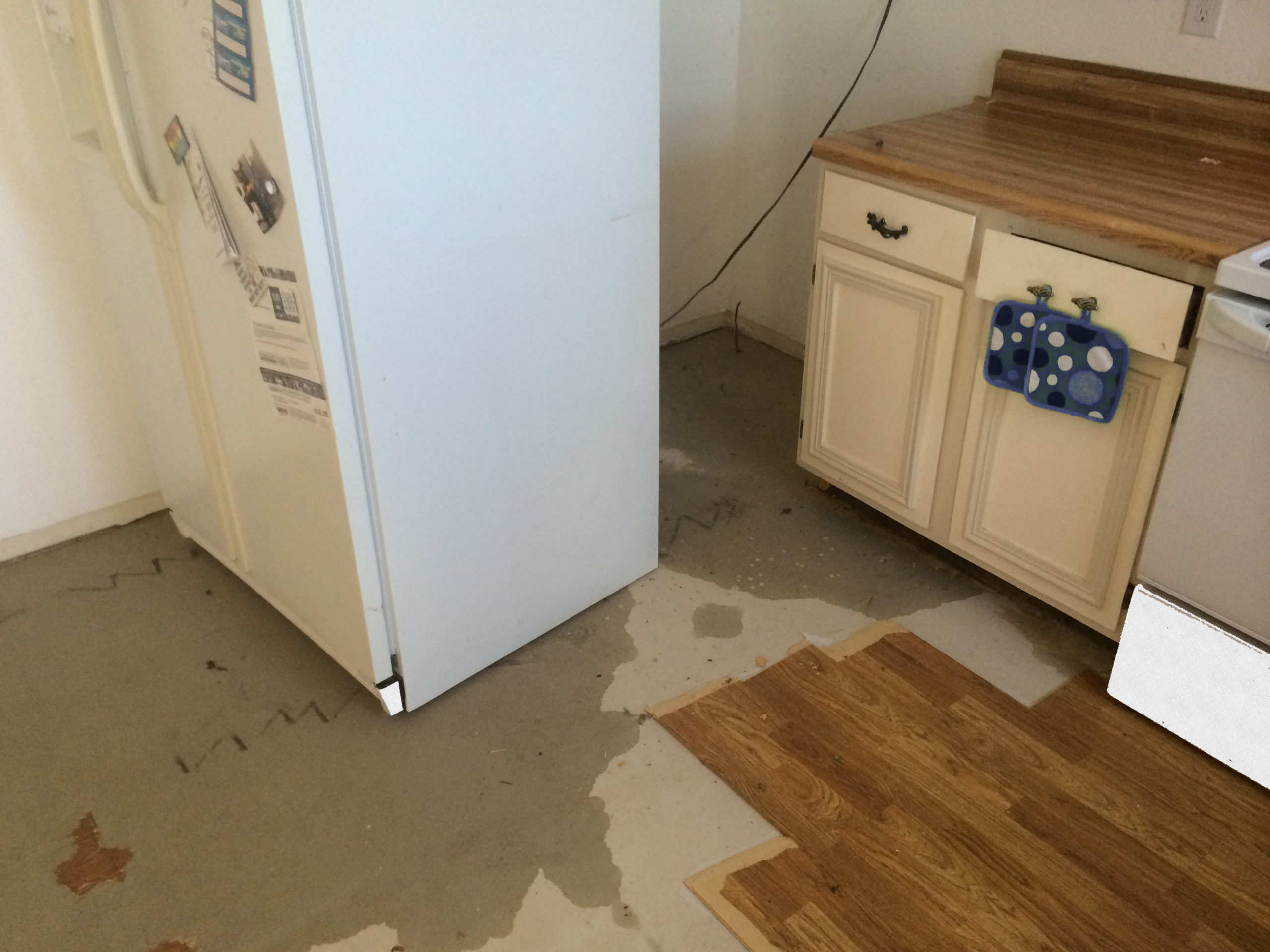

Место под холодильник нужно тщательно замерить.

Выбирая высоту агрегата, следует учесть дополнительное пространство сверху в обычной модели и снизу во встроенной. Также прибавить 10-15 см к глубине в обычном варианте, до 10 см во встроенном.

Как изготовить шкаф для холодильника своими руками

Иногда холодильник не вписывается в новый интерьер комнаты, в таком случае его легко можно спрятать в шкаф, изготовленный в одном стиле с кухонным гарнитуром. Конечно, специально разработанные встроенные модели упростят задачу и будут выглядеть более естественно.

Встроенный в гарнитур холодильник практически незаметен.

Чтобы изготовить шкафчик, следует сделать замеры прибора, построить чертеж на бумаге, добавив необходимые припуски, а затем распилить имеющийся материал на детали, скрепить их между собой.

Если холодильник не вписывается в интерьер, его можно спрятать в шкаф.

Для встраиваемого холодильника

Короб для встраиваемой техники сможет сделать даже новичок.

Даже неопытный мастер справится с изготовлением короба.

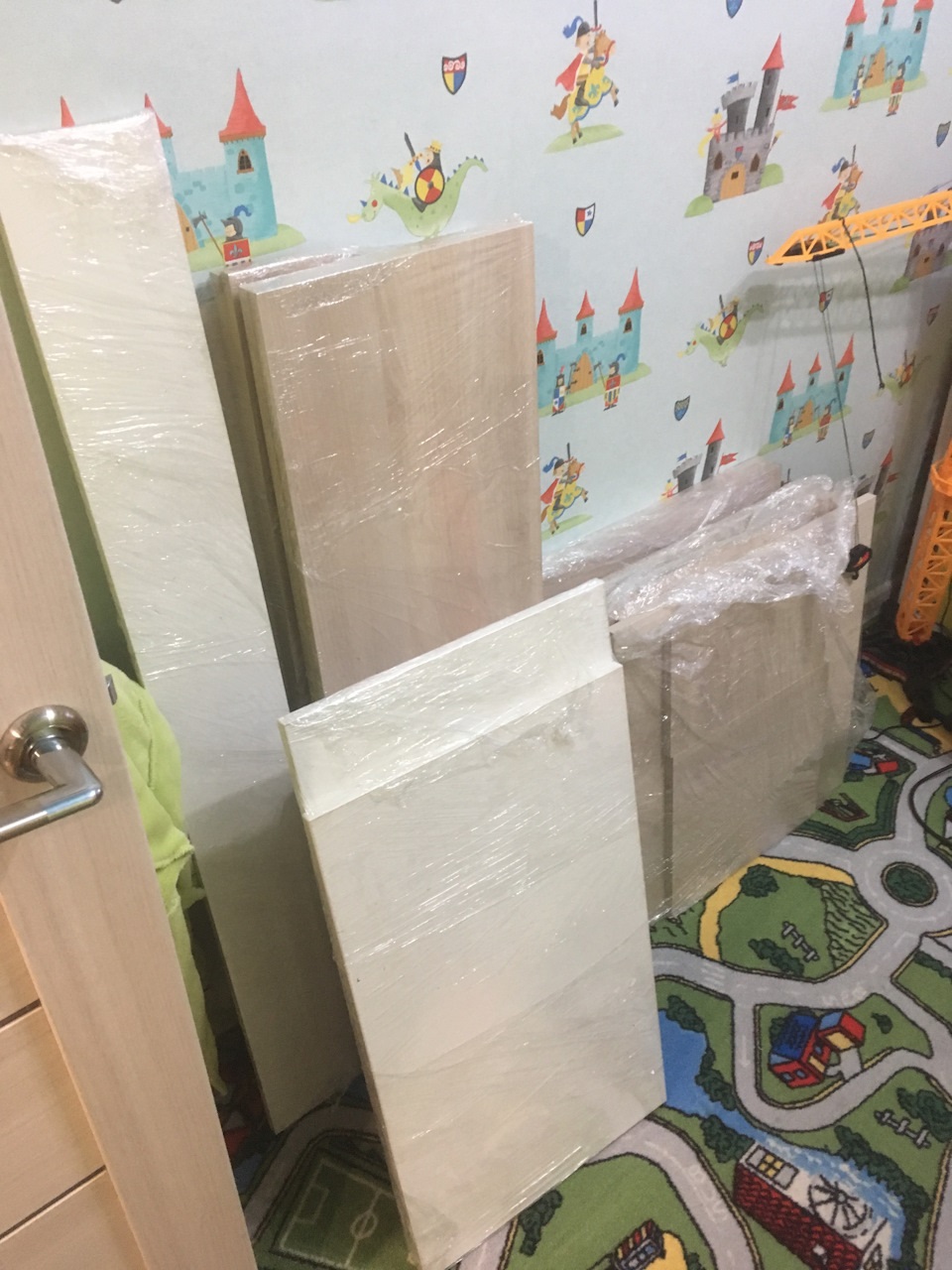

После замера прибора можно приступать к раскройке и распилу материалов, предназначенных для корпуса шкафа. Для распила лучше использовать электролобзик. Готовые детали корпуса скрепляют между собой специальными пластиковыми уголками и мебельными шурупами.

Распиленные материалы скрепляются пластиковыми уголками.

Для встроенных моделей очень важно соорудить невысокий подиум с вентиляционными отверстиями. Задняя стенка в таких случаях не устанавливается, ее можно заменить сеткой. Для прочности конструкции сзади устанавливают пару перекладин.

Встроенный холодильник должен хорошо вентилироваться.

Шкаф должен стоять идеально ровно, устойчиво на поверхности пола. В готовую мебельную конструкцию монтируют холодильник.

Холодильник устанавливается в заранее изготовленный шкаф.

Дверки лучше установить после установки электроприбора. При этом их следует обязательно обустроить системой пантографа, которая объединяет две двери. После установки они требуют правильной регулировки, которая обеспечит легкое, бесшумное открывание холодильника.

Двери монтируются после установки холодильника.

Фасад фиксируется непосредственно прямо на самой двери аппарата. Такой подход обеспечивает большой угол открывания. Однако минусом является не слишком высокая прочность, поэтому дверь холодильника нежелательно перегружать продуктами. Шкаф практически готов, остается только замаскировать срезы плит специальной мебельной кромкой, прикрепить ручки.

Не стоит перегружать двери холодильника продуктами.

При установке встраиваемой мебели необходимо учесть некоторые нюансы:

• у каждой модели персональная система навеса дверей;
• модели с шарнирами требуют грамотно распределить массу двери между ними;
• с направляющим механизмом.

Существуют свои нюансы встраивания холодильника в шкаф.

Для обычного

В конструкции шкафа для обычного холодильника отсутствует дно, поэтому он не будет достаточно прочным. Следует учесть тот факт, что он будет глубоким, особенно если дверца прибора отличается выпуклой формой, и широким, так как обычный холодильник имеет большие габариты.

В шкафу для холодильника отсутствует дно.

Чтобы воздух свободно циркулировал и охлаждал систему, заднюю стенку шкафа придется заменить на несколько реек, что сделает конструкцию неустойчивой. Однако, если закрыть заднюю стенку, холодильник будет перегреваться.

Задняя стенка должна хорошо вентилироваться во избежание перегрева.

Также следует хорошо продумать систему открывания дверей: они должны открываться легко, удобно и свободно. Если дверцы шкафа и холодильника не получится скрепить, то они будут открываться по отдельности.

Двери холодильника должны открываться свободно.

Старый холодильник можно наиболее удачно встроить в шкаф, если он имеет идеально ровные стенки и двери. Вместо подиума с вентиляцией некоторые народные умельцы советуют просверлить несколько отверстий в полу под шкафом. Правда, этот вариант уместен только с деревянными полами.

Некоторые ставят шкаф для обычного прибора на специальные ножки, чтобы сделать дно с отверстиями для вентиляции. Но в этом случае пол должен быть идеально ровным, иначе конструкцию будет качать при открывании.

Встроить можно даже старый холодильник, если у него сохранились ровные двери и стенки.

Как правильно размещать холодильник в шкаф

Перед тем как встраивать обычный холодильник в новый кухонный гарнитур, необходимо при помощи скотча зафиксировать дверцу, чтобы она не открывалась и не мешала установке. Из агрегата стоит удалить все полочки, ящички, открутить ручки и зафиксировать скотчем на корпусе электропровод. Важно проследить, чтобы корпус не соприкасался с радиатором, в противном случае вся вибрация будет передаваться мебели. Лучше оставить зазор 2-4 см.

Перед работами нужно убрать их холодильника все внутренние элементы.

Шкаф для встраиваемого агрегата должен стоять на идеально ровной, устойчивой поверхности, иметь крепкий корпус и вентиляционные щели, обеспечивающие беспрепятственное прохождение воздуха для охлаждения нагревающихся элементов.

Шкаф должен стоять на ровной и устойчивой поверхности.

Особенности конструкции шкафа:

1. наличие подиума с вентиляционной решеткой;
2. отверстия в задней и боковых стенках;
3. дополнительные сантиметры к ширине, глубине и высоте;
4. отверстия в подиуме для проводов.

Проследите, чтобы все требования к конструкции шкафа были соблюдены.

Крепление фасадов на дверцу холодильника

Важно разобраться в типах крепления фасада к дверце. Встраиваемые агрегаты во фронтальной части имеют специальные крепления. Наиболее распространенными считаются:

• шарнирные;
• направляющие.

Двери бывают двух типов креплений.

Механизм с шарнирным креплением очень прочно соединяет одну дверь с другой. При таком соединении зазоры отсутствуют, а дверь легко открывается практически нараспашку. Однако для тяжелого дверного полотна из массива натурального дерева шарниры лучше не использовать.

При шарнирном механизме дверь открывается почти нараспашку.

Механизм с направляющими позволяет как бы навесить фасад на плоскость двери холодильника. При открывании устройства происходит их скольжение относительно друг друга.

Недостатком такого механизма являются зазоры между поверхностями дверей, в которых скапливается пыль и грязь. Не совсем удобно то, что дверь в данном случае можно открыть только до 90 градусов. Однако механизм с направляющими просто незаменим с тяжелыми и массивными дверями, особенно из натурального дерева. Здесь происходит равномерное распределение нагрузки по нескольким участкам.

При направляющем механизме можно открыть дверь лишь на 90 градусов.

Чтобы не ошибиться с выбором, на этапе выбора техники и проектирования гарнитура следует проконсультироваться со специалистом. Он сможет подсказать правильный вариант, сопоставив дизайнерские запросы и возможности холодильника.

В случае затруднений с выбором техники и мебели всегда можно посоветоваться с профессионалом.

Шкаф для холодильника может быть открытым. Когда у мебели отсутствует фасад, дверца прибора остается на виду. Ее можно просто оклеить мебельной пленкой в тон кухонного гарнитура или напротив – задекорировать 3D изображением. Если общий стиль кухни не гармонирует с таким решением, лучше выбрать закрытый вариант.

Фасад холодильника можно оставить открытым и задекорировать по своему усмотрению.

При большом желании и обычный холодильник можно встраивать в кухонный гарнитур. Главное – не бояться экспериментировать, применять даже самые, казалось бы, невыполнимые манипуляции, но только хорошо все просчитав и продумав.

Видео: как встроить холодильник в шкаф

Примеры встраивания холодильника в шкаф

Шкаф для встроенного холодильника: особенности выбора

Красивая и функциональная кухня в классическом исполнении с большим холодильником спрятанным в угловом шкафу

Спроектировать дизайн кухни более гармонично, выиграть дополнительное пространство в помещении можно, если встроить холодильник в кухонный гарнитур. Отдельно стоящий холодильник занимает лишнее место в комнате и не всегда подходит к общему оформлению кухни. А если технику встроить в мебельный гарнитур, то помещение будет выглядеть намного эстетичнее и просторнее.

Встроенный холодильник в интерьере классической кухни в квартире-студии

Экономия пространства

Встраиваемые холодильники небольшого размера часто располагают под кухонной столешницей

Выиграть дополнительное пространство на кухне можно только при помощи специальных встраиваемых моделей холодильников. Они более компактны, экономичны, бесшумны и в сравнении с обычными холодильниками лучше подходят для установки в современную кухонную мебель.

Узкий встроенный холодильник в интерьере маленькой кухни

Если вы хотите освободить больше площади в помещении, то установив обычный холодильник в шкаф вы не получите ожидаемого результата. Обычная техника имеет размеры побольше чем встраиваемая. Если добавить к объему простого холодильника размер шкафа, то пространства он будет занимать еще больше. Если встроить обычную модель в шкаф, это выполнит лишь декоративные функции, но не сэкономит дополнительного пространства.

Чтобы встроить холодильник, сначала нужно определиться с местом, важно учитывать не только размер, но и тип холодильника

Установка встраиваемого холодильника в шкаф

Встраиваемые холодильники отличаются от обычных тем, что в них отсутствует внешняя декоративная панель

Небольшую встраиваемую модель, до 80 см в высоту, можно рационально разместить под рабочей зоной, столешницей. Внутренняя вместительность этой техники рассчитана примерно на 90-150 литров. Если этого объема недостаточно, то можно установить большой двухкамерный холодильный агрегат или два небольших. Вариант с двумя маленькими, встроенными под столешницей, холодильными камерами, весьма оригинальный и практичный.

Маленькие встроенные холодильник и морозильник под столешницей

Высокие двухкамерные модели, как правило, устанавливаются с краю мебельной конструкции, иногда они могут стать угловой частью гарнитура. Для того чтобы собрать мебель и установить встраиваемый холодильник лучше обратиться к профессионалам. Это позволит избежать трудностей и позволит сэкономить собственное время. В принципе, можно произвести установку самостоятельно, главное придерживаться правильных рекомендаций.

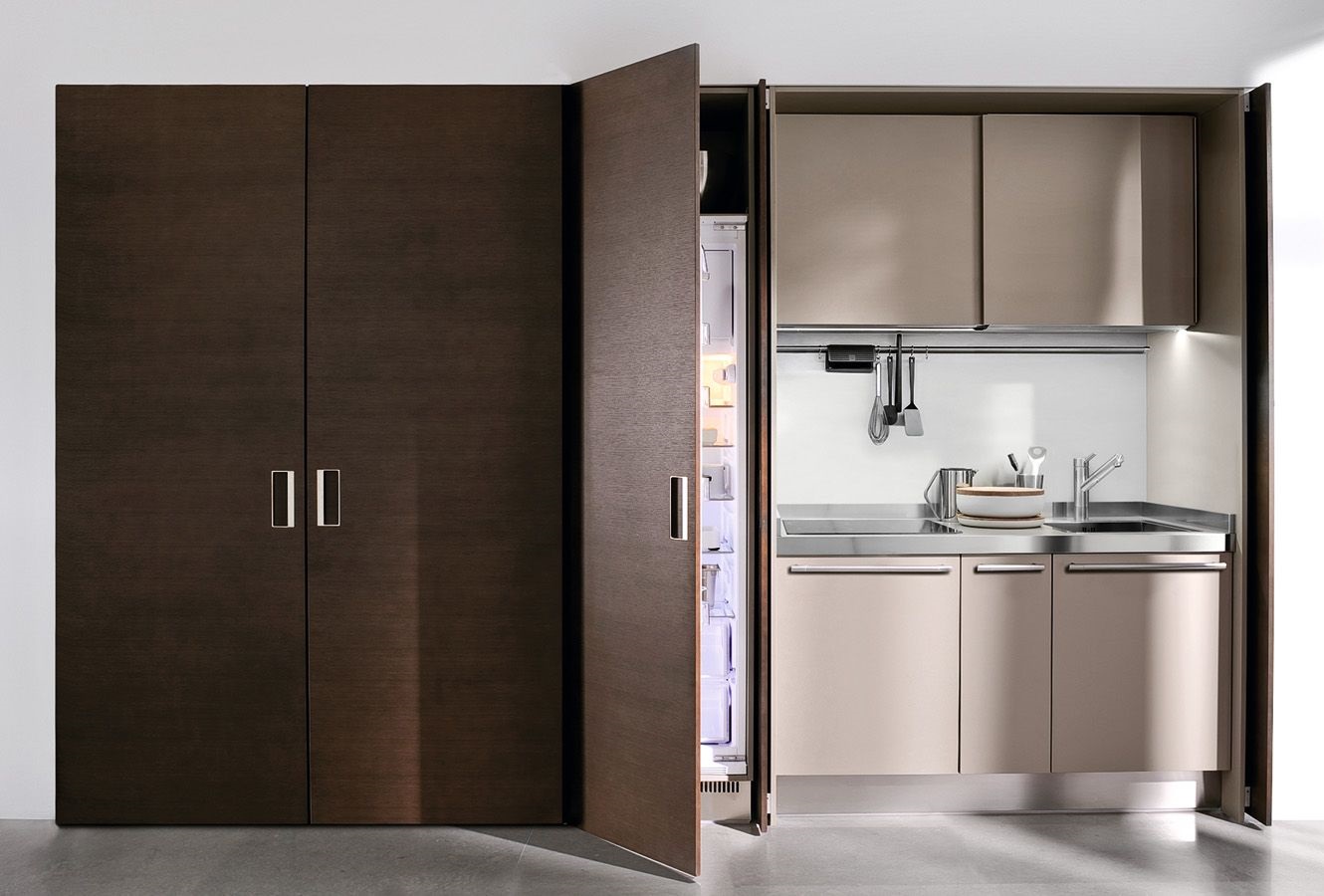

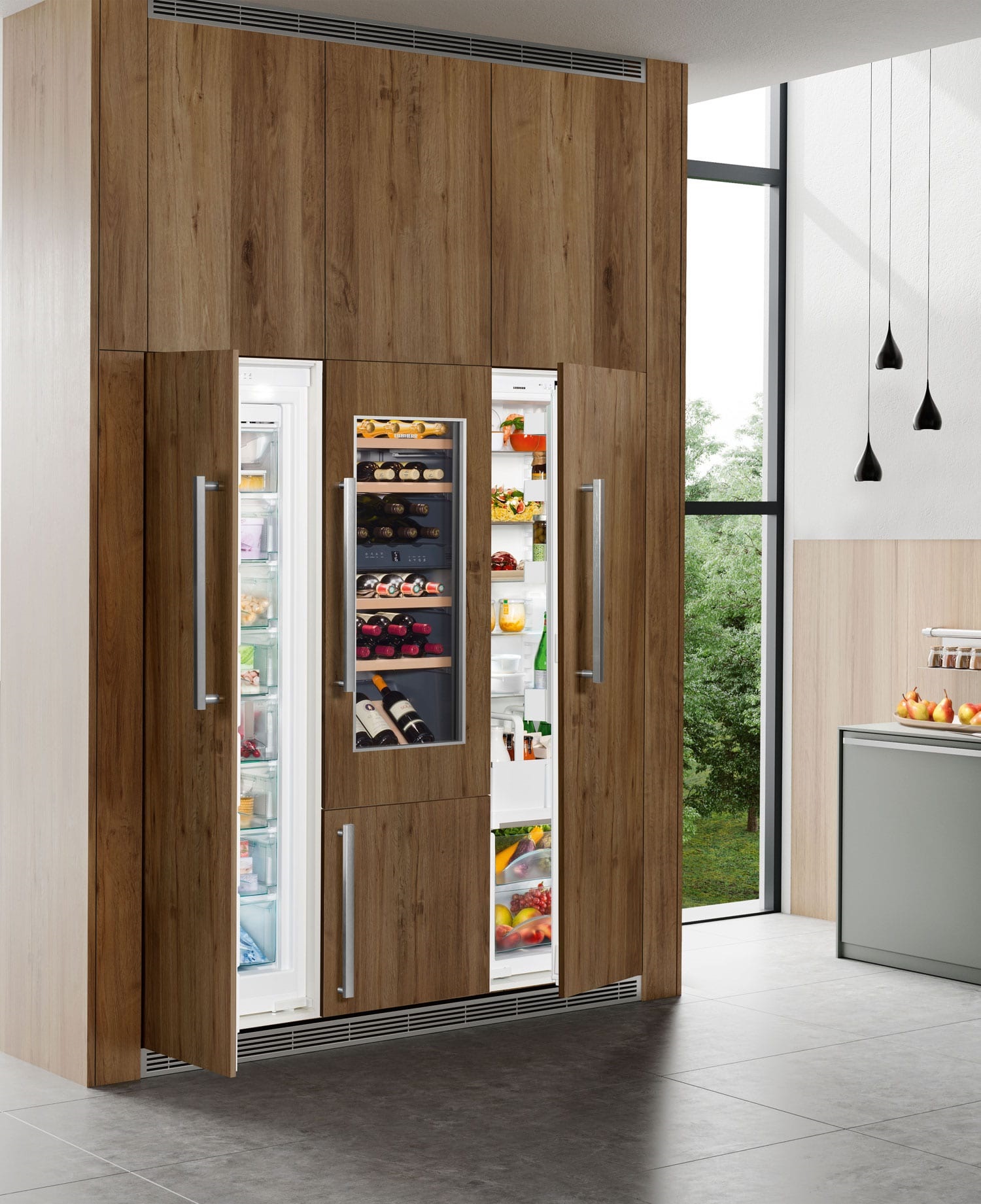

Удобные шкафы-колонны позволяют спрятать всю технику

Как встроить холодильник в мебельный гарнитур самостоятельно

Схема общего вида шкафа для встраиваемого холодильника

Для работы вам понадобятся:

• мебельные навесы и ручки;
• ЛДСП и самоклеющаяся бумажная кромка;
• крепеж и рабочие инструменты.

Размеры шкафа для встраиваемого холодильника

ЛДСП, из которого будет выполняться шкаф, должен гармонировать с кухонной мебелью. Встраиваемые модели оснащены удобной системой пантограф, которая позволяет легко соединить дверцы холодильника и шкафа воедино. Место, где будет размещаться встроенная техника должно быть ровным, чтобы готовая конструкция была надежной и устойчивой.

Процесс встраивания холодильника в шкаф

Будущая мебель должна быть оснащена подиумом и вентиляционными отверстиями в днище. Верхняя панель проектируется с небольшим отступом от стены. Задняя стенка у корпуса, как правило, отсутствует. По заранее снятым замерам вырезаются элементы для будущего шкафа. Делать это удобнее при помощи электролобзика, в таком случае места среза будут более гладкими и аккуратными. Получившиеся детали соединяются между собой шурупами. Места срезов маскируются бумажной кромкой.

Установка фасадов на встроенный холодильник производится двумя способами крепления: фурнитурой и неподвижным крепежом с шарнирной системой

Устанавливая шкаф на подготовленный участок, нужно применить водяной уровень, проконтролировать, чтобы конструкция стояла ровно. Для шнура питания понадобится проделать отверстие в боковой стенке корпуса, если это необходимо. После чего можно приступить к установке холодильника в изготовленную конструкцию. Проводку лучше всего поместить сзади гарнитура или спрятать под напольное покрытие прикрыв провода специальным порогом в целях безопасности.

Если на дверце холодильника закреплен фасад шкафа, для крепления используют специальные петли

В завершение следует закрепить дверцы на холодильник. Встраиваемые модели оснащены системой навеса двери. С шарнирной системой работать несколько сложнее, чем с другими. Это нужно учесть перед выбором определенной единицы холодильной техники.

Крепления для фасадов холодильника

Некоторые производители предлагают встраиваемые холодильники с прозрачными дверцами. Такие модели выглядят очень оригинально и эффектно. К ним необязательно крепить дверцы из ЛДСП, они и без этого смотрятся потрясающе.

Модель холодильника с прозрачными дверями, встроенная под столешницей острова

Как встроить обычный холодильник в шкаф

Варианты установки встраиваемой и обычной модели холодильников

Смастерить подходящий корпус для обычного холодильника можно похожим способом. Единственное, что создает значительные неудобства, это отсутствие навесной системы для дверей. Также сам шкаф будет гораздо больших габаритов, чем в случае с встраиваемой техникой. Для конструкции не предусматривается дно, так как обычные модели должны стоять на полу. В результате этого есть риск, что корпус может получиться шатким и неустойчивым. Дверцу шкафа и холодильника можно объединить строительным клеем. Главное, чтобы петли смогли выдержать такую нагрузку.

Шкафчик для трехкамерного обычного холодильника

Вообще устанавливать обычный холодильник в шкаф намного сложнее. В этом случае возможно потратить уйму времени, сил, нервов и не получить ожидаемого эффекта. На всякий случай лучше не рисковать.

Для того чтобы фасады открывались одновременно с дверями холодильника можно установить шариковые направляющие

Специалисты рекомендуют иметь на кухне либо отдельно стоящий холодильник, либо встроить в кухонную мебель, специально спроектированную для этого технику.

Два больших холодильника, установленных в просторном помещении

Преимущества встраиваемых холодильников:

• экономичность;
• бесшумность;
• хорошая вместительность;
• идеальный микроклимат для хранения продуктов;
• доступная стоимость.

Встраиваемые холодильники идеально подходят для установки в кухонный гарнитур. Они очень тихо работают, не гудят, не тарахтят как привычные холодильные камеры. Во встраиваемых устройствах есть инновационная нулевая камера с оптимальной температурой и влажностью, что позволяет дольше хранить продукты в наиболее комфортных условиях.

Большой двухкамерный холодильник, спрятанный в шкафу в нише на кухне

Такие холодильники займут значительно меньше места в помещении, но они спроектированы так, что при своей компактности имеют достаточную вместительность. Встраиваемые модели имеют такую же стоимость, как и обычные, поэтому они являются вполне доступными для каждого покупателя.

Миниатюрный холодильник в шкафу кухни для маленькой квартиры-студии

Заключение

Двухкамерный холодильник Atlant ХМ 4307-000 – один из самых приемлемых вариантов в своей ценовой категории

Тенденция устанавливать встраиваемую бытовую технику в кухонную мебель пришла к нам с западных стран, где принято рационально распоряжаться площадью помещения. К тому же это очень модно и довольно часто прослеживается в современных дизайнерских проектах.

Двухкамерный холодильник Beko CBI 7771 – модель достаточно надежная, но не слишком вместительная и отсутствует зона для хранения фруктов и овощей

Производители предлагают много различной встраиваемой техники, которая подойдет для маленьких квартир или просторных домов.

Модель, встраиваемая под столешницу Hotpoint Ariston BTSZ 1632/HA

Если вы хотите создать гармоничный интерьер, добавить больше эстетики и выиграть дополнительную площадь на кухне, смело приобретайте встраиваемый холодильник и сделайте его частью кухонного гарнитура.

Дорогостоящая модель от немецкого производителя Siemens KI39FP60RU

Видео:Монтаж встраиваемой техники: Система door on door

50 моделей встроенных холодильников на разных кухнях и в разных интерьерах:

Предыдущая

ШкафыКак сделать шкаф на балконе своими руками

Следующая

ШкафыУгловой шкаф в спальне: хорошо или плохо?

критерии выбора и правила установки

Когда кухня обладает очень скромными габаритами, размещение в ней бытовой техники становится настоящей проблемой. Особенно это касается крупного оборудования, поэтому многие хозяева отказываются от стандартных приборов в пользу компактных модификаций. Одной из таковых является холодильник, встраиваемый под столешницу кухонного гарнитура.

Такое оборудование отличается скромными габаритами. Встроенный холодильник — компактный, низкий, но по функциональности ничем не уступает своему большому собрату. Помимо значительной экономии пространства, он обладает и рядом других важных преимуществ:

• шумит меньше, чем стандартный холодильник;
• потребляет меньше электроэнергии, за счет улучшенной теплоизоляции;
• более вместителен, тем отдельно стоящий холодильник с теми же габаритами;
• идеально вписывается в любой дизайн, поскольку практически незаметен в интерьере. По этой же причине его можно устанавливать не только на кухне, но и в офисе, гостиничном номере и т. д.;
• удобен в использовании.

Единственным минусом можно назвать то, что такое оборудование не очень подходит для больших семей, поскольку в него может не влезть необходимое количество продуктов. В остальном, компактный холодильник является отличным вариантом для любой кухни.



Разновидности

Встроенное под столешницу холодильное оборудование может иметь разное целевое назначение. Существует несколько категорий подобной техники:

• непосредственно холодильник. Обычно он однокамерный, такая техника предназначена исключительно для охлаждения продуктов. Оборудование может иметь одну или две дверцы, механический или электронный тип управления;

• морозильная камера. Предназначена для быстрого замораживания и долгого хранения продуктов. Такое оборудование необходимо, если вы регулярно делаете различные заготовки и полуфабрикаты;

• винный шкаф. Его назначение понятно из названия. Это барное оборудование обладает некоторыми отличительными чертами, направленными на максимально правильное хранение алкоголя. Бутылки располагаются на полках под наклоном, что бережет пробки от пересыхания. В шкаф встроен угольный фильтр, благодаря которому внутри оборудования точно не будет неприятных запахов. Имеет значение и вместительность: эргономика внутреннего пространства техники такова, что туда может влезть до 253 бутылок (в зависимости от конкретной модели барного шкафа). Еще одним плюсом является виброустойчивость.

Критерии выбора

Первое, на что следует обратить внимание при выборе встроенного холодильника — это его габариты. Мини-техника должна успешно вписываться в отведенное для нее место, поэтому сначала произведите измерения того рабочего стола, в который вы собираетесь ее устанавливать.

Подробно о размерах встраиваемых холодильников и шкафов мы писали здесь >>>

В целом, существуют следующие варианты размеров:

• ширина 600 мм;
• глубина 600 мм;
• высота от 820 до 870 мм;
• объем от 140 до 180 литров.

Конечно, можно найти технику и с иными габаритами. Например, бывают очень узкие холодильники. Но такой вариант обычно отличается небольшим объемом, поэтому подойдет для 1–2 человек, не более.

Второй критерий выбора — количество камер. Однокамерная техника обладает более узким функционалом. А двухкамерная — то есть холодильник, соединенный с морозилкой — способна решать больше задач.

Следующим важным параметром является наличие дополнительного функционала. Например, если говорить об обычном холодильнике (с морозильной камерой или без нее), то необходимо обратить внимания на тип системы охлаждения.

Она может быть капельной. В этом случае образующийся в процессе работы холодильника конденсат собирается на внутренней задней стенке и там замерзает. Периодически такое оборудование приходится размораживать, что сопряжено с большими неудобствами и затратами времени.

Более популярной является система no frost. В таком холодильнике конденсата нет вовсе, а потому отпадает необходимость в размораживании. Недостатком можно назвать лишь более высокую стоимость, по сравнению с капельной системой. Но, учитывая экономию времени, это все равно получается выгодным решением.

Интересной функцией, имеющейся во многих современных моделях, является Bio Fresh. данная система дает возможность регулировать микроклимат внутри всей холодильной камеры или какого-либо из ее отделов. Функция нужна для того, чтобы свежесть продуктов сохранялась втрое дольше. Особенно важно это для овощей, фруктов и трав.

Также обратите внимание на внутреннее обустройство холодильной камеры и морозилки. Вместо обычных полок там могут быть выдвижные ящики. Это очень удобно, поскольку вам не придется сильно наклоняться, чтобы заглянуть вглубь холодильника. Ящики отлично подходят для хранения напитков, фруктов и других продуктов.

Что касается винных шкафов, то здесь важно учитывать возможность регулировки температурного режима. Она необходима в тех случаях, если вы обычно храните несколько разных видов алкоголя.

Винный шкаф может быть монотемпературным, тогда регулировка невозможна. А вот мультитемпературный более интересен, хотя и обладает более высокой стоимостью.

И последнее, на что необходимо обращать внимание — это дверцы.

Если холодильник не прячется за фасадом кухонного гарнитура, то его дверца должна открываться в том же направлении, что и у рабочих столов.

Если же вы планируете прикрыть технику фасадом, то очень важно, чтобы конструкция имеющейся дверцы этому не помешала.

Правила установки

Сам процесс установки не вызывает вопросов — достаточно разместить оборудование и подключить его к сети. Но перед этим важно правильно выбрать место. Есть несколько требований, которые необходимо соблюдать:

• холодильник не должен располагаться впритык к другой технике — особенно, нагревательной. Следует размещать его хотя бы через стол от духовки или микроволновки. Соответственно, и под варочной панелью его тоже ставить нельзя, можно монтировать только под рабочую столешницу;
• между стенками холодильника и ниши, в которую он встраивается, должно быть пустое пространство около 7 см. Это позволит обеспечить возможность нормальной циркуляции воздуха;
• также для вентиляции необходимо, чтобы поверхность под холодильником не была сплошной. Его следует ставить на решетчатое дно;
• между задней стенкой и стеной также необходимо оставить зазор.

Также при выборе место учитывайте собственный комфорт. Плита, мойка и холодильное оборудование должны составлять собой рабочий треугольник, расстояние между ними должно быть от 1,2 м до 2,7 м. Такой подход позволит вам не тратить много сил на беготню по кухне и сделает приготовление пищи максимально удобным.

Лучшие представители

Напоследок давайте рассмотрим несколько моделей, которые пользуются заслуженной популярностью благодаря своему высокому качеству и функциональности:

• Bosch Kur15A50. Представляет собой холодильную камеру объемом 140 литров. Очень компактный и тихий. Внутренние стенки покрыты антибактериальным составом. Дверцу можно перевесить для открывания в другую сторону. Для бутылок предназначен пластиковый отсек на двери, что не слишком удобно, по сравнению с горизонтальной решеткой. Отдельным плюсом можно назвать очень доступную инструкцию от производителя;
• Libherr UIK 1424. Двухкамерное оборудование (холодильник + морозилка). Очень маленький, оснащен выдвижными полками и автодоводчиком. Работает тихо, в качестве дополнительной функции имеет возможность сверхохлаждения. Минус заключается в капельной системе охлаждения морозильной камеры;

• Zanussi ZUA 14020 SA. Однокамерный холодильник, оснащенный тремя полками и одним бутылочным отсеком на дверце. Также есть яичный лоток и прозрачный ящик для хранения фруктов и овощей. Дверцу можно перевешивать на другую сторону. Система охлаждения не требует ручной разморозки;
• Gorenje RIU6091AW. Объем 144 литра, высокий класс энергосбережения, наличие трех очень прочных выдвижных полок. Холодильник оснащен светодиодным освещением, что очень удобно в ночное время;
• Hot-Point Ariston WL 24. Монотемпературный винный шкаф, обладающий вместительностью 24 бутылки. Дверца сделана из прозрачного стекла. Это позволяет держать коллекцию вин на виду, но без опасения навредить ей ультрафиолетом. Присутствует антивибрационная функция, автономное освещение, защита от образования конденсата.

Кухня с маленьким холодильником может быть абсолютно комфортной. Если у вас большая семья, но вы не хотите портить интерьер огромным оборудованием, то можете разместить рядом две или три встроенные камеры. Таким образом, у вас будет возможность хранить все необходимые продукты.

Понравилась статья? Расскажите о ней друзьям:

Сборка холодильного шкафа — Inglis Limited

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Данное изобретение относится к конструкции холодильного шкафа.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Распространенным методом в конструкции холодильного шкафа является создание ложного дна в трехстороннем кожухе холодильного шкафа. Пример этого раскрыт в патенте США No. № 3707243. Внешняя обертка имеет трехстороннюю структуру, в нижней части которой закреплено ложное дно.Одно из предназначений фальш-дна — определить компрессорный отсек. К нижней части холодильника необходимо прикрепить дополнительные опорные элементы для поддержки узла компрессора холодильника, расположенного в задней части компрессорного отсека. Эти опоры изготовлены из металла, поэтому для поддержки компрессора на металлической раме требуется использование сложных устройств гашения вибрации.

Другой подход к созданию холодильного шкафа с трехсторонней внешней оболочкой раскрыт в патенте Канады №1 001 204. Лайнер вставляется в трехстороннюю обертку, которая обеспечивает боковины и верх шкафа. Задняя панель включает нижнюю часть из листового металла, которая помещается в обертку для завершения шкафа. Комбинированная задняя панель и нижняя часть включают вырезанную часть для размещения компрессора. Требуются дополнительные металлические поперечины, чтобы пересечь проем в компрессорный отсек. Компрессор холодильника установлен на поперечинах, что имеет те же недостатки, что и система U.С. Пат. № 3707243.

Другой метод изготовления шкафа раскрыт в патентах США No. № 3,948,410. Оборачивающаяся оболочка шкафа обеспечивает боковые стороны, верх и низ шкафа. Задняя панель, которая вставляется в шкаф, включает предварительно отформованный компрессорный отсек. Прямоугольный элемент основания прикреплен к нижней части шкафа, чтобы поддерживать его. Пенопластовая изоляция размещается под оболочкой отсека, а в оболочку отсека вставляются дополнительные элементы конструкции для поддержки установленного в ней компрессора.Из-за того, что для опоры необходимо разместить пену под кожухом компрессорного отделения, компрессор значительно поднимается внутри холодильного шкафа, что приводит к уменьшению внутреннего пространства в шкафу. При формовании валков конструкции оборачиваемой оболочки очень трудно контролировать выравнивание, чтобы гарантировать совмещение концов в углу, где они соединяются.

Конструкция шкафа в соответствии с настоящим изобретением устраняет необходимость в ложных днищах шкафа, обеспечивает значительную экономию при сборке и позволяет устанавливать компрессор непосредственно на основание шкафа.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Блок холодильного шкафа с пенопластовой изоляцией, согласно аспекту изобретения, содержит металлическую внешнюю обертку, которая определяет стороны и верх шкафа. Наружная обертка установлена ​​на литой пластиковой основе. Задняя панель, имеющая кожух компрессорного отделения, связанный с ее нижней частью, установлена ​​на задней части обертки. Подкладка шкафа установлена ​​на передней части обертки. Оболочка компрессорного отсека имеет нижний периметр, который контактирует с литым основанием.

Каждая сторона шкафа имеет нижний крайний край со средствами для соединения с основанием. Боковые стороны и верх шкафа имеют передние и задние периферийные краевые кромки со средствами для образования герметичного уплотнения из пеноматериала с облицовкой и периферийными краями задней панели. Между основанием и нижним периметром корпуса отсека также образовано герметичное уплотнение из пеноматериала, чтобы образовать отсек компрессора непосредственно над основанием. Основание имеет средства для образования пенопроницаемого уплотнения и соединения с вкладышем и любой оставшейся частью задней панели с обеих сторон компрессорного отделения.Между собранными компонентами обертки, основания, задней панели, оболочки отделения и подкладки образуется полость. Полость заполнена изоляцией из вспененного пенопласта, которая становится жесткой для полной фиксации компонентов сборки.

Способ в соответствии с аспектом настоящего изобретения конструирования шкафа холодильника с изоляцией из пеноматериала включает в себя роликовое формирование отрезка металлического листа для формирования U-образных участков канала вдоль переднего и заднего краев обертки и сгибание металлического листа так, чтобы сформировать обертку.Задняя панель вставляется в задние U-образные каналы обертки от нижнего открытого конца обертки. Обертка вдоль ее нижних краев имеет средства взаимодействия со средствами локализации, предусмотренными на основании. Основание позиционируется на обертке за счет зацепления средств взаимодействия обертки со средствами локатора основания и прикрепления от нижней стороны основания к сторонам обертки. Передний вкладыш может быть помещен в сборку путем скольжения вкладыша в передние U-образные каналы обертки от нижнего открытого конца обертки перед нанесением основы, либо передний вкладыш может быть вставлен в U-образные каналы передняя часть обертки после основания соединяется с нижней частью обертки.Собранная обертка, вкладыш, задняя панель, основание и оболочка отсека образуют герметичное уплотнение из пеноматериала вокруг своих стыков. Пенопластовая изоляция вводится в полость, определенную таким образом, чтобы завершить сборку из пенопласта.

В соответствии с другим вариантом осуществления изобретения в конструкции холодильного шкафа задняя панель имеет U-образный вырез внизу. Литой пластиковый корпус компрессорного отсека, имеющий U-образное отверстие, вставлен в соответствующее U-образное отверстие задней панели.По периметру корпуса компрессорного отсека находятся края U-образного выреза задней панели. Оболочка имеет нижний периметр, который контактирует с нижней частью шкафа.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Предпочтительные варианты осуществления изобретения показаны на чертежах, на которых:

Фиг. 1 — разрез холодильника, имеющего конструкцию шкафа согласно настоящему изобретению;

РИС. 2 — вид в перспективе, показывающий сборку задней панели с оберткой шкафа;

РИС.3 — вид в перспективе, показывающий сборку передней облицовки и основания, собранные в блок, показанный на фиг. 2;

РИС. 4 — вид в перспективе верхней поверхности основания;

РИС. 5 — вид в перспективе нижней стороны основания;

РИС. 6 — вид сверху вырезанного металлического листа перед профилированием в трехстороннюю структуру;

РИС. 7 — вид в разрезе, показывающий в разобранном виде совмещение стороны корпуса с угловой частью основания;

РИС.8 — вид в перспективе, показывающий расположение формованного пластикового кожуха отсека компрессора; и

ФИГ. 9 — разрез задней части холодильника в сборе с компрессором, который должен быть установлен на основании шкафа.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Конструкция холодильного шкафа в соответствии с предпочтительным вариантом осуществления этого изобретения показана на фиг. 1. Холодильный шкаф, обычно обозначаемый 10, состоит из металлической обертки 12 с задней панелью 14 и передней облицовкой 16.Задняя панель 14 связана с кожухом 18 отсека компрессора. Основание 20 соединяет стороны обертки холодильника с передней облицовкой, задней панелью и кожухом отсека компрессора. В этой сборке шкафа не требуется фальш-дно. Основание 20 обеспечивает опору компрессора в области 22.

Основание 20 включает в себя в области 24 компонент для шарнирного крепления дверцы 26 шкафа, который закрывает часть 28 холодильника. Верхняя часть дверцы 26 шкафа шарнирно закреплена в точке 30 на перегородке 32, которая отделяет холодильное отделение от морозильного отделения 34.Верхняя дверца 36 шкафа закреплена на шарнирах в позициях 30 и 38. Как схематично показано, испарительный узел 40 предусмотрен в морозильном отделении. При собранном шкафу полость, как правило, обозначенная 42, образована между собранными компонентами шкафа обертки, задней панели и оболочки ее компрессорного отделения, передней облицовки и основания. После сборки этих компонентов полость 42 заполняется расширяемым изолирующим пенопластом в соответствии с методами, хорошо понятными и широко используемыми специалистами в области изоляции холодильных шкафов.

Шкаф холодильника имеет компрессор 44, установленный на опоре 22 компрессора основания 20, а змеевики 46 конденсатора установлены на задней части холодильника для теплообмена в холодильном цикле. Поскольку компрессор 44 установлен непосредственно на основании 20, кожух 18 отделения компрессора достаточно низок, чтобы обеспечить ровную поверхность от выступа 48 по верхней поверхности 50 отделения 52 для более свежих продуктов, когда он опирается на дно 54 гильзы.Таким образом, такая компоновка увеличивает полезное пространство внутри холодильника по сравнению с другими компоновками шкафов.

Как показано на фиг. 2, обертка 16 для сборки 10 шкафа имеет противоположные боковые стенки 56 и 58 и верх 60. Передний край 62 и задний край 64 сторон обертки и верхняя часть образовали в них U-образный канал, который показан на деталь на фиг. 7.

Нижняя часть сторон 56 и 58 включает фланцевые части 66 и 68, которые предназначены для соединения с основанием 20.Фланцы 66 и 68 имеют отверстия 70 и 72, которые взаимодействуют с соответствующими компонентами на основании с целью размещения сторон обертки на основании. Отверстия 71 и 73 предназначены для взаимодействия с саморезами при прикреплении основания к сторонам обертки. Верхние пластины 75 приклеиваются клеем за фланцами 66 и 68 над соответствующими отверстиями 71 и 73. Саморезы, применяемые с нижней стороны основания, навинчиваются на верхние пластины 75 для прикрепления основания к фланцам.

Задняя панель 14 имеет U-образное отверстие 74 с закругленными углами 77, вырезанными в нем, чтобы принимать соответствующий U-образный периметр передней части корпуса компрессорного отделения, который более подробно показан на фиг. 8. В нижней части задней панели 14 имеются выемки 76 и 78, которые позволяют вставлять компоненты локатора основания в соответствующие краевые угловые части сторон 56 и 58 обертки.

Для сборки холодильного шкафа обертка 16 формируется из заготовка 80, как показано на фиг.6. Заготовка 80 вырезается из отрезка металлического листа, чтобы обеспечить боковые стороны 56, 58 и верх 60 корпуса. Края 62 и 64 скручиваются с образованием U-образных выемок 82, как показано на рис. деталь на фиг. 7. Вырезы 84 и 86 выполнены таким образом, чтобы при складывании обертки 16 углы образовывали стык 88 под углом, показанный на фиг. 7. Пластиковая крышка 89 по фиг. 3 может быть вставлен между разнесенными краями стыка 88 под углом для получения готового угла. Обертка 16 сложена по линиям 90 и 92, чтобы обеспечить трехстороннюю структуру, как показано на фиг.2. Она также загнута по линиям 94 и 96 для обеспечения проходящих в боковом направлении фланцевых частей 66 и 68.

Следует отметить, что вырезы обертки симметричны относительно центральной линии. Благодаря такой симметрии можно формировать заготовку из металлического листа, окрашенного с двух сторон. Это преимущество в индустрии холодильников, где в настоящее время преобладающую часть рынка составляют два цвета, а именно белый и миндальный. Таким образом, листовой металл может быть окрашен в белый цвет с одной стороны и в миндальный цвет с другой стороны и перевернут.В зависимости от цвета требуемой обертки лист может быть соответствующим образом развернут из свернутого окрашенного материала в направлении, обеспечивающем желаемый внешний цвет, обращенным вверх.

Шкаф можно собрать различными способами. Согласно варианту осуществления по фиг. 2, задняя панель вставляется в части заднего периферийного канала обертки через открытое дно трехсторонней обертки.

После установки задней панели, как показано на РИС.3, вкладыш 16 с периферийным краем 98 вставляется через открытое дно обертки в передний край 62 обертки в направлении стрелки 100. Когда вкладыш находится на месте, основание 20 помещается на фланцы 66 и 68. для соединения сторон 56 и 58 обертки с подкладкой 16 и задней панелью 14. Установочные устройства на основании, которые будут обсуждаться со ссылкой на фиг. 7, используются для совмещения обертки с основанием. Крепежные детали, применяемые с нижней стороны основания 20, проходят через основание и отверстия 71 и 73 фланца в отводные пластины 75 для обеспечения соединения обертки с основанием.В сборке по фиг. 3, кожух 18 отсека компрессора может быть помещен в заднюю панель 14 до того, как панель задвинута в обертку, или, необязательно, как показано на фиг. 8, кожух компрессорного отделения может быть вставлен с защелкой в ​​U-образное отверстие 74 после сборки, показанной на фиг. 3.

Другой подход к сборке шкафа — вставить заднюю панель в обертку и прикрепить основание с оболочкой отсека к дну обертки. Затем подкладка защелкивается в каналах в передней части обертки и основания для завершения сборки.

Основание 20 для конструкции шкафа отлито из жесткого пластика. Это облегчает включение в основание многих конструктивных элементов, которые взаимодействуют с оберткой шкафа, футеровкой и задней панелью, а также оболочкой отсека компрессора, образуя законченную сборку, и в то же время позволяет устанавливать компрессор непосредственно на основание. Как показано на фиг. 4, основание 20 включает выступающие штифты 100 и 102, которые совпадают с соответствующими отверстиями 70 и 72 во фланцах 66 и 68 сторон 56 и 58 обертки.Как показано на фиг. 7, штифт 102 совмещен с отверстием 72, где их взаимное расположение таково, что, когда штифт 102 вставлен в отверстие 72, фланец корпуса правильно выровнен с этой стороной 104 основания корпуса. То же самое относится к штырям 100 и отверстиям 70 при размещении и установке фланца 66 обертки на другой стороне 106 основания шкафа.

Выступающие выступы 108 и 110 предусмотрены на передней и задней частях основания на фиг. 4. Выступы 108 и 110 проходят в U-образный канал 82 соответствующих передних и задних периферийных краевых частей 62 и 64 обертки.Как показано на фиг. 7, выступ 110 вставлен в направлении стрелки 112 в U-образную выемку 82, чтобы еще больше улучшить совмещение обертки шкафа с основанием 20. Фланец 68 выходит за пределы U-образной выемки 82, чтобы обеспечить вертикальное положение. язычок 110, чтобы пройти за фланец 68 и в U-образную выемку 82 соответствующего края 62 обертки. Отверстия 112 и 114 предусмотрены на сторонах 104 и 106 основания на фиг. 4. Эти отверстия совмещены с отверстиями 71 и 73 во фланцах 66 и 68, чтобы можно было вставить винты с нижней стороны основания.Винты являются самонарезающими и входят в зацепление с пластинами отвода за совмещенным отверстием 73, как показано на фиг. 7. Это крепит основание к сторонам обертки, образуя герметичное уплотнение из пеноматериала между фланцами 66 и 68 и верхней поверхностью 118 основания. Верхняя поверхность 118 основания также включает в себя встроенный приподнятый U-образный канал 120, в который входит нижняя часть корпуса. вставлена ​​периферия 98 гильзы. Эта взаимосвязь более четко показана на фиг. 1, где периферия 98 гильзы принимается приподнятым U-образным каналом 120 для образования пенопроницаемого уплотнения вдоль нижнего края гильзы и части основания.

Верхняя поверхность 118 включает выступ 122, который в сочетании с нижним периметром кожуха 18 компрессорного отделения образует пенопластовое уплотнение между кожухом и верхней поверхностью 118 основания. Как показано на фиг. 9 деталь выступа 122 показана относительно нижнего периметра 124 оболочки 18. Дно оболочки имеет выступы 128, которые защелкиваются в соответствующих отверстиях 130 в основании. Вертикальная стенка 132 оболочки упирается во внутреннюю поверхность 134 выступа 122.Фланец проходит по периметру 124 дна кожуха и упирается в основание 118. Фланец 125 действует как пенопластовое уплотнение для полости 42. Передний U-образный периметр 136 корпуса компрессорного отсека включает U-образную выемку 138 для приема край U-образного отверстия 74 задней панели 14. Эта U-образная выемка 138 показана как проходящая по всему переднему периметру 136 кожуха 18 компрессора. Такое расположение обеспечивает герметичное уплотнение из пеноматериала между кожухом 18 и основанием 20. и задняя панель 14.

Опорная часть 22 компрессора основания имеет плоскую верхнюю поверхность с четырьмя разнесенными отверстиями 140. Что касается нижней стороны 142 основания 20, как показано на фиг. 5, опорная область 22 компрессора включает дополнительные поперечные ребра 144 в области каждого канала 140. Это обеспечивает дополнительную поддержку, необходимую для выдерживания веса компрессора. Нижняя сторона 142 основания 20 включает дополнительную решетку из ребер жесткости 144. В угловых областях 146 предусмотрены дополнительные ребра жесткости 144 для выравнивающих ножек 148, которые ввинчиваются в отверстия 150.Отверстия 150 образовали в них как единое целое резьбовое отверстие, которое принимает регулирующую ножку 148 с резьбой, как показано на фиг. 3. Кроме того, на нижней стороне предусмотрены карманы 152 для размещения роликовых устройств 154, которые включают колесо 156 и монтажную пластину 158, которая фрикционным образом подогнана к отверстию 152.

Для обеспечения опор 24 шарниров, удлинитель 156 предусмотрен на основании, чтобы выходить за пределы передних выравнивающих ножек и роликов базовой конструкции. Этот удлинитель 156 также включает в себя множество усиливающих ребер 158 для поддержки консольного крепления удлинителя 156, обеспечивая плавное продолжение верхней поверхности 118.В каждом углу предусмотрены дополнительные ребра жесткости 158 в удлинении для усиления компонента 24 для крепления дверцы шкафа на петлях. Как показано на фиг. 1 шарнирный компонент представляет собой отверстие 160, в которое вставляется зависимый штифт 162 дверного шарнирного компонента, как показано на фиг. 1, так что дверь может свободно поворачиваться, опираясь на выступ 156 узла основания. Передняя стенка 164 этого расширения находится примерно на одном уровне с внешней поверхностью 166 дверцы 26 шкафа, чтобы обеспечить выступающую панель под дверью и привлекательный законченный внешний вид на основании передней части холодильника.

Возвращаясь к установке компрессора, показанной на РИС. 9, компрессор 44 имеет монтажную пластину 168, через которую проходят болты 170 с резьбой. Монтажные втулки 172 и 174 предусмотрены на верхней части опорной части 22 основания для демпфирования вибрации, создаваемой двигателем компрессора и уменьшить передачу звука через пластмассовое основание к холодильнику шкафу. За счет использования пластикового основания достигается более тихая работа холодильника, поскольку пластиковое основание в сочетании со звукопоглощающими втулками 172 и 174 ослабляет звук.Кроме того, благодаря тому, что кожух 132 отсека компрессора выполнен из пластика, достигается дополнительное ослабление звука, создаваемого двигателем компрессора. Болты 170 могут быть выполнены из нейлона (товарный знак) или другого пластика, чтобы входить в резьбовые отверстия 140 опоры 22 компрессора и обеспечивать дополнительное гашение шума, создаваемого двигателем компрессора. Кроме того, это монтажное приспособление полностью выполнено из пластика и резины, что снижает вероятность попадания влаги, вызывающей ржавление и коррозию в области крепления компрессора.

Для уменьшения объема между основанием 20 и дном 54 гильзы основание 20 включает на своей верхней поверхности приподнятый участок 176, который расположен напротив нижней части 54 гильзы, чтобы обеспечить суженную часть 178 в полости 42. Это уменьшает количество пенопластовой изоляции, требуемой в этой области, а также улучшает характеристики текучести незатвердевшей пены, чтобы гарантировать, что все части полости в этой области должным образом заполнены пеной изоляцией до желаемой плотности. Выступая часть 176 может включать в себя ребра жесткости 180 для усиления до предельной степени выступающей части 176.Как показано на фиг. 9, полость 42, образованная между облицовкой и другими компонентами шкафа, заполнена пенопластовой изоляцией 182. Понятно, что на внутреннюю поверхность облицовки 16 может быть нанесена разделительная пленка, так что когда пена 182 схватывается, она не прилипают к внутренней поверхности вкладыша 16, так что вкладыш может расширяться и сжиматься из-за изменяющихся температур внутри холодильника, не создавая чрезмерной нагрузки на вкладыш, и, таким образом, предотвращает образование трещин под напряжением в вкладыше.

Следует принять во внимание, что кожух 18 отсека компрессора, как показано на фиг.8, может использоваться с холодильными шкафами, имеющими иные, чем пластмассовые части основания 22. Пластиковая оболочка отсека может использоваться с другими стилями конструкции холодильных шкафов, где желательно включать преимущества формованной пластмассовой оболочки, которая имеет шумоподавление и характеристики защиты от поражения электрическим током. Кроме того, электрическая соединительная коробка 139 по фиг. 8 для электропроводки, ведущей к двигателю компрессора, может быть встроен в корпус отсека для улучшения системы защиты от поражения электрическим током.

Дополнительные признаки пластиковой основе, включают в себя формирование о опорной части компрессора 22 с выемкой, а 184 на фиг. 4, в который может попадать конденсат из холодильника. Затем тепло от работающего компрессора можно использовать для испарения конденсата из углубления, ограниченного опорой 22 компрессора. Под компрессором могут быть предусмотрены вентиляционные прорези 184, позволяющие охлаждающему воздуху проходить вверх над компрессором.

Также следует понимать, что при использовании пластмассовой основы и отказе от металлических компонентов, используемых при установке компрессора внутри компрессорного отсека, устраняются проблемы коррозии.Это также устраняет предыдущие проблемы с металлическими основаниями, которые соприкасались с полом и оставляли на полу пятна ржавчины. Кроме того, пластик действует как теплоизолятор, уменьшая теплопередачу на пол под холодильником, где в прошлом такого тепла могло быть достаточно, чтобы вызвать коробление и повреждение пола.

Формование пластиковой основы может быть выполнено методом литья под давлением, где предпочтительной формой используемого пластика является поливинилхлорид. Пластмассы могут быть усилены стекловолокном, или металлические части могут быть отформованы в основу в процессе литья под давлением.Например, с угловым опорным шарнирным компонентом 24 в каждом углу консольного выступа 156 основания, металлические пластины могут быть отформованы как единое целое внутри этих частей для поддержки дверных петель и предотвращения холодного потока, вызывающего коробление дверной опоры с течением времени. Кроме того, металлическая пластина также может быть отлита за одно целое с опорой 22 компрессора. Эти вставки из металлических пластин полностью окружены и герметизированы формованным пластиком.

Из этого обсуждения конструкции холодильного шкафа в соответствии с настоящим изобретением очевидно, что имеется существенное сокращение количества деталей, необходимых для сборки холодильного шкафа.По сравнению с хорошо известными конструкциями, включающими фальш-дно, требуется примерно на 50% меньше необходимых деталей и, следовательно, значительное сокращение времени сборки и сборки, а также исключение нескольких этапов изготовления. Эта конструкция легко поддается сборке с помощью робототехники, которая может существенно увеличить производительность холодильника. Благодаря использованию пенопластовой изоляции, которая затвердевает, когда полость 42 заполняется пеной, вся конструкция принимает жесткую конфигурацию.В методе вспенивания все соединения задних панелей и подкладок с передними и задними углубленными краями в форме буквы U образуют герметичное уплотнение из пеноматериала, так что, когда пена вводится в полость и затвердевает, соединения надежно закреплены.

Формование основания холодильника также позволяет использовать различные цветные пластмассы, чтобы цвет основания соответствовал цвету холодильного шкафа, что может потребоваться в более дорогих моделях холодильников.Понятно, что в зависимости от размера холодильника могут потребоваться основания разных размеров. Однако, как правило, при судебном выборе базовых размеров несколько различных объемов для холодильников могут быть предоставлены с минимальным требуемым количеством различных базовых размеров.

Хотя здесь подробно описаны различные предпочтительные варианты осуществления изобретения, специалистам в данной области техники будет понятно, что в них могут быть внесены изменения, не выходящие за рамки сущности изобретения или объема прилагаемой формулы изобретения.

.

Однотемпературный встроенный холодильник под шкафом с морозильной камерой

Однотемпературная встроенная подставка под шкаф-холодильник с морозильной камерой

Описание продукта

Модель	TG14L2B	TD14L2B	TG18L2B	TD14L2B	TG18Lion3B	TD1827 Размер H) мм	1350 * 700 * 850/150	1350 * 700 * 850/150	1800 * 700 * 850/150	1800 * 700 * 850/150
Объем	260L	260L	390L	390L
Полки	2	2	3	3
Диапазон температур	0 ~ + 10 10	-18 ~ -22 ℃	0 ~ + 10 ℃ ℃	-18 ~ -22 ℃
Тип	Коммерческий европейский тип морозильник / холодильник под прилавком
Тип охлаждения	Воздушное охлаждение
Материал	Нержавеющая сталь 304/201
Напряжение	220V50Hz / 110V60Hz
Хладагент	R-134a / R-404a

Характеристики:

• Низкий уровень шума и мощности потребление высококачественным герметичным компрессором
• Экологичный хладагент R-134a / R-404a
• Интеллектуальная микрокомпьютерная технология контроля температуры
• Сменное магнитное уплотнение дверцы
• Самозакрывающаяся дверца
• Регулируемые ножки или ролики опционально
• Регулируемые полки
• Автоматическое размораживание

Сопутствующие товары

Горячие продукты

Упаковка и доставка

.Нержавеющая сталь

под холодильник и замораживатель

счетчика охладителя напитков шкафа

Нержавеющая сталь под шкафом, охладитель напитков, прилавок, холодильник и морозильник

Описание продукта

Система

Модель	MD12L2B	MD12L2BF	MD15L2B	MD15L2BF	MD15L2B	MD15L2BF	6		MD15L2BF	6
статическое охлаждение	вентиляторное охлаждение	статическое охлаждение	вентиляторное охлаждение	статическое охлаждение	вентиляторное охлаждение
Внутренняя температура	-5 ℃ ~ -15 ℃	-5 ℃ ~ -18 ℃	-5 ℃ ~ -15 ℃	-5 ℃ ~ -18 ℃	-5 ℃ ~ -15 ℃	-5 ℃ ~ -18 ℃
Размеры (Ш * Г * В) мм	1200 * 760 * 800/150 мм		1500 * 760 * 800/150 мм		1800 * 760 * 800/150 мм
Объем	200L		300L		400L
Хладагент	R-4 04a
Тип	Холодильник под стойкой
Цвет	Нержавеющая сталь / Серебристый
Компрессор	Secop / embraco / kk
Материал	нержавеющая сталь 304/201
Напряжение	220 В 50 Гц / 110 В 60 Гц
Полки	2

Характеристики:

• Низкий уровень шума и энергопотребление за счет высококачественного герметичного компрессора
• Хладагент R-134a / R-404a экологически чистый

.

Фабрика холодильных шкафов, Изготовленная на заказ компания OEM / ODM по производству холодильных шкафов

Всего найдено 305 фабрик и компаний по производству холодильных шкафов с 915 продуктами. Купите высококачественные шкафы для хранения холодильников из нашего огромного выбора надежных заводов по производству холодильных шкафов. Золотой член

Тип бизнеса:	Торговая компания
Основные продукты:	Холодильник
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM, собственный бренд
Расположение:	Чжэнчжоу, Хэнань

Бриллиантовый член

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	Витрина с морозильной камерой, холодильная камера, коммерческое оборудование , холодильник , морозильная камера на острове для супермаркетов, морозильная камера с витриной для мороженого
Mgmt.Сертификация:	ISO9001: 2008, ISO14001: 2004
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM
Расположение:	Гуанчжоу, Гуандун

Золотой член

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	Дисплей для торта Шкаф
Mgmt.Сертификация:	ISO 9001, ISO 9000, ISO 14001, ISO 14000, ISO 20000 …
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Биньчжоу, Шаньдун

Бриллиантовый член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Кулер, Охладитель витрины, Охладитель дисплея, Морозильник, Морозильник для демонстрации
Mgmt.Сертификация:	ISO 9001, ISO 9000, ISO 14001, ISO 14000, OHSAS / OHSMS 18001 …
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, собственный бренд
Расположение:	Фошань, провинция Гуандун

Золотой член

Тип бизнеса:	Производитель / Завод , Торговая компания , Другой
Основные продукты:	Газовая плита, Машина для попкорна, Эспрессо-машина, Фритюрница, Сковорода
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM
Расположение:	Гуанчжоу, Гуандун

Бриллиантовый член

Тип бизнеса:	Производитель / Завод , Group Corporation
Основные продукты:	Оборудование для открытых игровых площадок, Оборудование для аквапарков, Оборудование для фитнеса на открытом воздухе, Оборудование для парков развлечений, Оборудование для внутренних игровых площадок
Mgmt.Сертификация:	ISO 9001, ISO 9000, ISO 14001, ISO 14000, OHSAS / OHSMS 18001 …
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM, собственный бренд
Расположение:	Гуанчжоу, Гуандун

.
