Печь голландка — отопительная и с плитой своими руками

На сегодняшний день, существует множество современных отопительных систем, однако кирпичная печь в доме всегда есть и будет воплощение комфорта и уюта.

В этой статье представляю вашему вниманию одну из современных кирпичных печей – голландку. Конструктивные особенности печи, достоинства и незначительные недостатки, разновидности и самое интересно, как построить голландку своими собственными силами, порядок кладки печи, обо всем этом вы также узнаете в этом замечательном материале.

Содержание статьи

Печь-голландка, достоинства и недостатки

Красивая и лаконичная печь — голландка станет украшением любого интерьера. Прямоугольная, круглая или треугольная она не занимает много места и впишется в любой уголок помещения.

Голландка во многом превосходит обычную русскую печь – она отличается высокой скоростью прогрева, малогабаритностью, удобством, экономичностью и эргономичностью.

В связи с этим печь голландка идеально подходит как для загородного дома, так и для бани. Такую конструкцию можно выложить своими руками, но при условии следования инструкции по производству.

Видов печей достаточно много. Хотелось бы отметить некоторые из них, как часто встречающиеся.

  • Классическая.
  • С камином.
  • С плитой.
  • В виде колоны.

Колонные печи были близки советским гражданам, потому что в малоэтажном строительстве в основном использовали именно их. Кстати, работали такие приборы и на дровах, и на угле, и на газе. И вели себя они прекрасно на любых из этих видов топлива.

Правда, советские инженеры подошли к увеличению теплоотдачи своеобразно. Они предложили соорудить вокруг кирпичных стенок печки металлический кожух, который нагревался и отдавал больше тепловой энергии.

Если проводить параллели между голландкой и классической русской печью, первая гораздо быстрее способна обогреть помещение, так как у нее меньше толщина стенок. Как и любая другая конструкция, она имеет свои минусы-плюсы.

Чем привлекательно устройство голландской печи:

  • Простота кладки по сравнению с пиролизными или колпаковыми отопителями.
  • Грубу можно выложить из керамического кирпича любого качества, лишь бы полнотелого.
  • Благодаря повторяющейся порядовке печка поднимается на необходимую высоту и способна обогревать одновременно 2—3 этажа.
  • Сооружение отличается малыми размерами в плане.
  • В камере сгорает древесина любого качества, а сеть каналов быстро прогревает грубу и отапливаемое помещение.

Возводится печь голландка своими руками довольно быстро и не сложно.

Отрицательных сторон у нее сравнительно немного. Из них особого внимания удостаиваются следующие особенности:

  • Нетолстые стенки обзывают соблюдать все пожарные нормы безопасности, поверхность около конструкции обязательно облицовываются жаропрочными и термостойкими материалами.
  • Под голландку необходимо возвести отдельные фундамент и дымоход, при чем первый чаще делается одновременно с основанием дома, но не перевязывается с ним.
  • Топливо расходуется не слишком экономно.
  • Если вьюшка после топки останется открытой, печь остывает моментально. Канальная система дымовой трубы работает словно вытяжка.
  • При использовании высокозольного топлива скапливается много сажи, что повышает вероятность возгорания и возникновения пожара.

Однако имеется немало положительных сторон, которые нивелируют все вышеперечисленные недостатки:

  • Можно самостоятельно выбрать будущую конфигурацию модели и варианты внешней отделки.
  • Дифференциальные размеры печи.

    Голландки встречаются различных размеров. Но даже самая маленькая голландка площадью в 0,25 кв. м. без труда обогреет помещение.

    Высокая надтопочная часть печки только повышает КПД голландки и позволяет выстроить печь на два этажа. Реже встречаются голландки трех и четырехэтажные.

    Конструкция имеет сравнительно малые габариты, благодаря которым ее размещают даже в самых небольших помещениях.

  • Хорошие показатели теплоотдачи, которые дают возможность в короткий срок нагреть помещение.
  • Голландка с водяным контуром обогревает большее количество помещений и обеспечит горячей водой весь дом.
  • Минимальное количество строительных материалов.

    На кладку голландской печи уходит практически в два раза меньше кирпича, чем на строительство обычной русской печи. К примеру, на большую голландку понадобится 700 штук кирпичей, а на маленькую русскую печь уйдет около 1400 штук.

    Кроме того, небольшие размеры и устойчивая конфигурация печки позволяют использовать в качестве ресурсов пустотелый кирпич или уже бывший в употреблении. Хороший огнеупорный кирпич кладется только в топочной области.

  • Высокая теплопроводность позволяет использовать минимальное количество топлива. Такая печь быстро нагревается и медленно остывает. Растопка после долгого перерыва проходит быстро, и не появляются ненужные трещины.
  • На эффективность работы агрегата не влияют изменения конструкции. Здесь важно точно следовать технологии кладки. Хотя функциональных дополнений может быть огромное количество. К примеру, печь голландка с лежанкой, с варочной плитой, с духовкой и так далее.
  • Дополнения и конструкционные, и функциональные не снижают эффективность работы печки. Так что печь голландка с плитой – один из самых распространенных вариантов.
  • Высота агрегата никак не влияет на его коэффициент полезного действия.
  • Небольшая толщина стенок печки, рациональная конструкция и форма делают ее практически нечувствительной к перепадам температуры. А соответственно она практически не деформируется.
  • Для ее сооружения необходим качественный кирпич, которым обкладывают только топку. Вся остальная конструкция не требует высококачественных материалов. Стенки можно возводить из пустотелых кирпичей или из бракованных (железняк).
  • Несложный по конфигурации газоход, плавный перепад температур дают возможность встроить в печку духовой шкаф или водогрейный бак. Так что функциональность прибора может быть еще увеличена.
  • Быстрый нагрев и медленное остывание.
  • После длительного простоя голландку необязательно протапливать. Ее можно сразу же загружать по полной.

Принцип работы печи

Голландка — очень многофункциональна. Она выполняет функции обогревательного прибора. Также может быть рассмотрена в качестве интерьерного декора — камина. Для этого достаточно всего лишь открыть дверцы топки.

Несмотря на то, что классическая голландка кладется без плиты, при желании можно добавить и варочную поверхность для приготовления пищи.

Классические печи-голландки лишены привычных для нас поддувала и колосников, что лишь способствует повышению процента теплоотдачи: в топку можно поместить много дров и «забыть» о них на довольно длительное время.

Гореть они будут очень-очень-очень медленно, поскольку поток кислорода, поддерживающий горение, поступает в голландку лишь через единственное присутствующее в такой печи отверстие – дверцу для топки.

Тонкие стенки – всего в один кирпич – обеспечивают быстрое проникновение тепла в комнату и обогрев помещения за короткий период. Небольшие печки, размером метр на метр, способны обогревать жилище средних размеров, например, комната в 35 квадратных метров, нагреется от голландки за час.

Отличительная черта печи-голландки – отсутствие чугунной панели, которую используют для приготовления пищи. Печка всегда прямоугольная и из-за такой стандартной формы некоторые печники называют ее примитивной. Но это ничуть не умаляет ее эргономичности и экономности, которые и делают печь востребованной среди застройщиков.

Печи-голландки имеют две узнаваемые формы: прямоугольную и круглую.

Внешне печь выполнена очень просто – кирпичная кладка служит заодно и элементом дизайна (как вариант можно использовать еще плитку).

Внутри голландская печь оснащена глухим топливником внушительных размеров и шестью дымооборотными каналами, расположенными в такой последовательности, что нагретые газы, поступая в те из них, которые называются подъемными, немного остывают, нагревая печную конструкцию частями.

То есть, схематически это происходит так:

  • Поступление газов в самом разогретом состоянии в первый подъемный канал.
  • Поступление немного остывших в первом канале газов во второй канал.
  • Поступление достаточно остывших в первых двух ходах газов в третий канал.

Такая очередность позволяет печке прогреваться постепенно и защищает ее поверхность от растрескивания и щелей, которые непременно возникали бы при моментальном нагревании.

Поднимаясь и опускаясь, газы проходят все шесть оборотов, обеспечивая циркуляцию тепла.

При укладке такой печки нужно обязательно придерживаться параметров, которые абсолютно не соответствуют параметрам громоздкой русской печи. И дело не столько в изящности голландки, сколько в высоте ее топливника.

Он находится ниже, чем у традиционной русской печки – 25 см от уровня пола. Такая высота обеспечивает равномерность прогрева по высоте помещения посредством сдвига уровня паровых шаров.

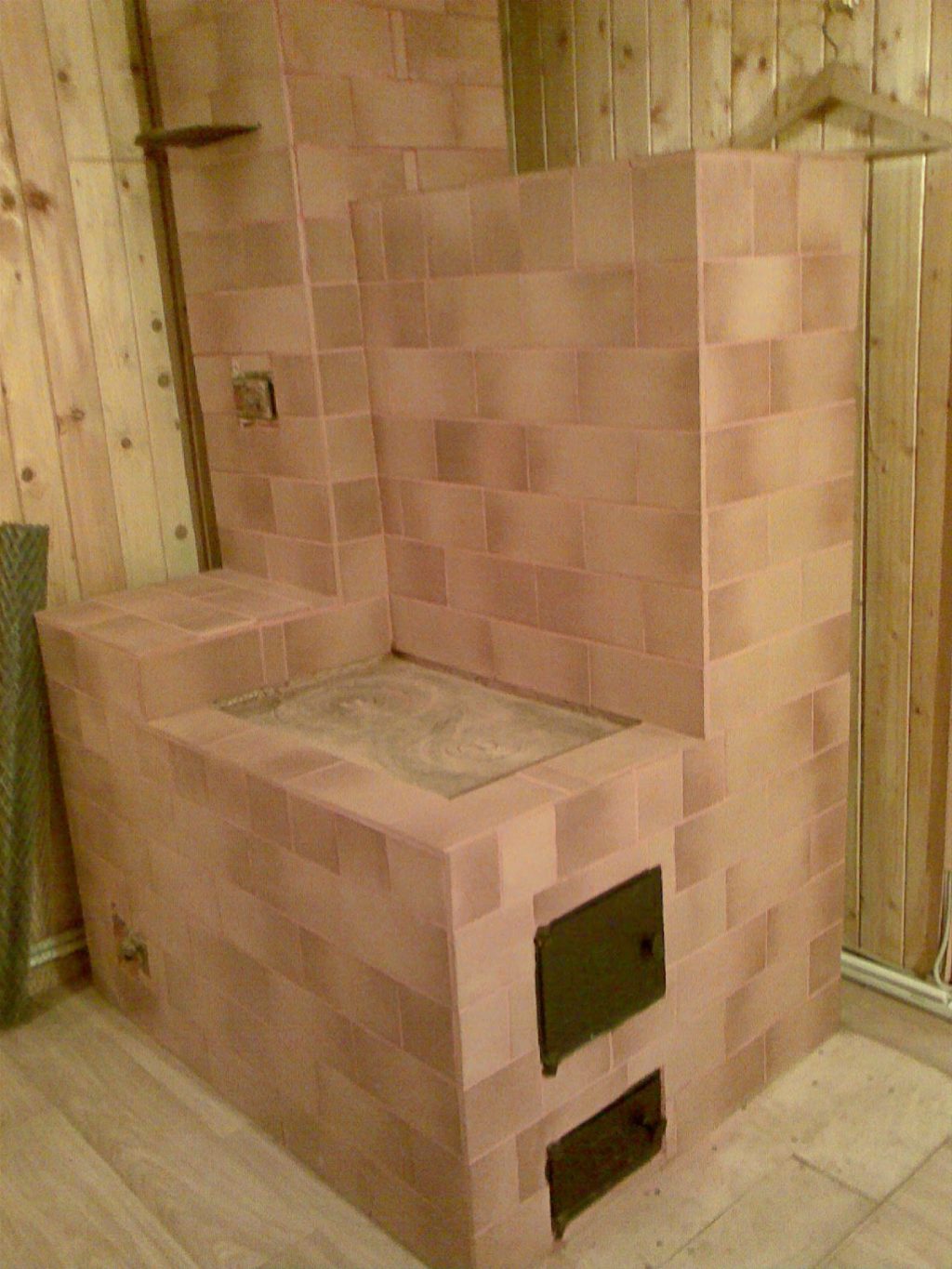

Современная отопительно-варочная печь-голландка

Чтобы максимально повысить функциональность очага, печники дополнили его варочной плитой и духовкой. Такая модификация стала достойной альтернативой многофункциональной, но громоздкой и дорогостоящей русской печке.

Чугунную плиту монтируют на высоте третьего, четвертого или пятого ряда от топки. Плита располагается в нише высокой конструкции, но такой дизайн эффектно смотрится и достаточно удобен для использования устройства по назначению.

Духовой шкаф из чугуна помещают над топкой. Для этой цели проще всего купить готовый аксессуар. Если нужна печь голландка с плитой и духовкой, компактные размеры конструкции немного расширяют. Духовой шкаф встраивают параллельно с дверцей топочного отделения, а варочную поверхность располагают над топкой.

Современному человеку нужны не только тепло и пища, но и зрелища.

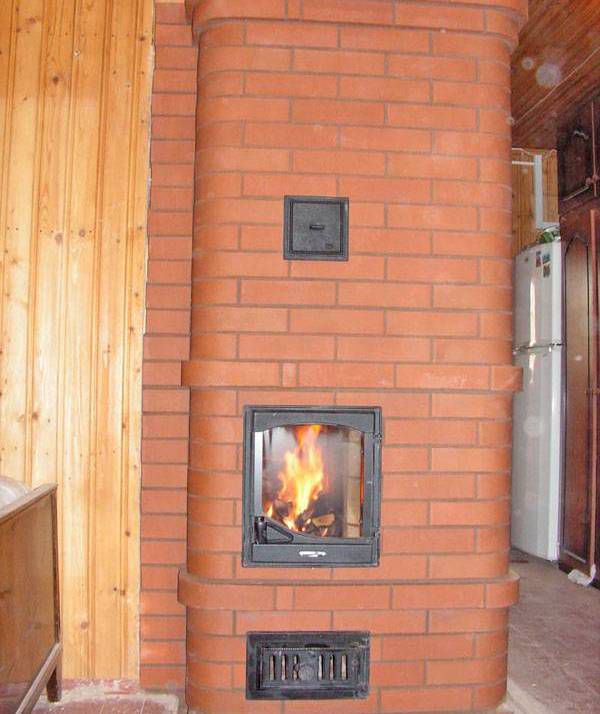

Ответом на возросшие потребности стали печи голландки с каминными топками, закрытыми прозрачными дверцами из огнеупорного стекла.

Чтобы построить каминную голландскую печь своими руками, следует немного расширить основание конструкции. Формирование зольника и дымохода начинают уже на втором ряду кладки, здесь же предусматривают отверстия для чистки.

Неопытные мастера, начиная вникать в процесс постройки домашнего очага, нередко сталкиваются с проблемой: те конструкции, на которые хватает знаний, становятся неинтересными, а сложные и функциональные печи требуют мастерства.

Выход здесь один – доверить работу профессионалу и внимательно понаблюдать за процессом, набираясь недостающих знаний.

Печь-голландка своими руками

Какие материалы потребуется, чтобы построить печь голландку с плитой для дома.

  • Стандартный огнестойкий кирпич типовых размеров. Ответ на вопрос, сколько кирпича потребуется, будет зависеть от схемы печи. В среднем, чтобы сложить печь голландку потребуется 200 штук.
  • Примерно 0,4 кубометра глины.
  • Речной просеянный песок без комочков и посторонних включений, особенно органических веществ.
  • Свободный доступ воды.
  • Дверцу для топливника, лучше заводского изготовления.
  • Если строится отопительно-варочная печь с плитой, то потребуется готовая варочная плита из чугуна.

Инструмент готовится, как на любые кладочные работы. После того как все подготовлено, в том числе расчищено место, материал складирован в пределах досягаемости без прерывания рабочего процесса, можно начинать строить печь с плитой.

Для кладки голландки используется керамический полнотелый кирпич.

Несмотря на то, что вы можете возвести голландскую печь любой формы, будь то овальная, круглая или квадратная, классический вариант характеризуется строго прямоугольной формой.

Если вы решили допустить вариабельность форм печи, вы должны знать, что форма топливника несмотря ни на что остается постоянной – прямоугольной. Основным отличием печи голландки от других разновидностей является отсутствие колосниковой решетки.

Конструкция печи состоит из следующих основных конструктивных элементов:

  • зольника;
  • топка (топливник) представляет собой печную нишу, которая располагается у основания в нижней части печи и предназначена для закладки угля или дров;
  • дымооборотов;
  • прочистного отсека;
  • дымоход, составной частью которого является выхлопная труба, образует шестиканальную систему, состоящую из 3 подъемных и 3 опускных каналов, которые расположены один под другим, что обеспечивает последовательное прохождение газов по системе. Но, в отличие от традиционных печей, конструкция голландки не подразумевает наличие колосниковой решетки;
  • задвижки для регулирования интенсивности тяги.

В связи с отсутствием поддувала и колосниковой решетки, дрова в данной печи характеризуются низкой интенсивностью горения, так как кислорода, поступающего к топливу только через дверцу топливника, недостаточно для поддержания активного горения.

В связи с тем, что для данной печи характерны небольшие габариты, она успешно впишется в интерьер любого помещения, и, что немаловажно, позволяет обустраивать системы как газового, так и водяного отопления.

Порядок работы:

  1. Определитесь с местоположением печи. Хорошо, если он будет расположен таким образом, чтобы обогревать одновременно две комнаты.
  2. О фундаменте необходимо позаботиться не менее чем за неделю до начала строительства.

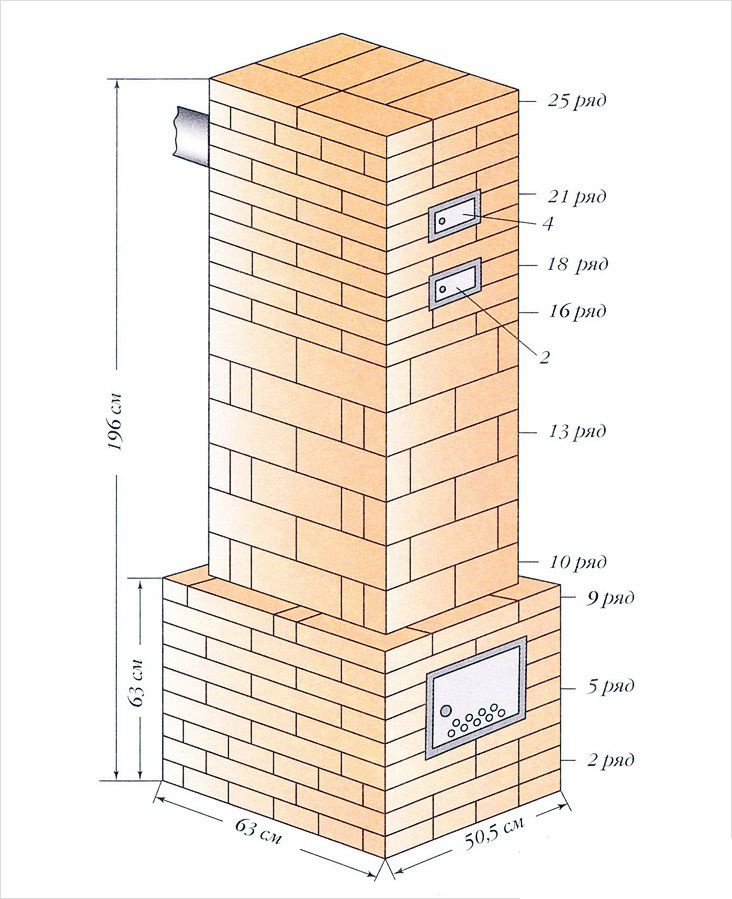

  3. Перед началом работы рисуем или распечатываем порядовку, запасаемся необходимым количеством инструментов, кирпичей, подготовленным глиняным и цементным раствором и другими материалами.
  4. Габариты фундамента принимаем несколько больше, нежели основание печи. Разбираем лаги пола, роем котлован на глубину около полуметра. Если между фундаментом дома и печи расстояние очень невелико, впоследствии будем делать песчаную прослойку между ними.
  5. Замешиваем цементный раствор – на одну часть цемента три части воды.
  6. Заливаем первый слой раствора на дно фундаментной ямы.
  7. Подготавливаем несколько одинаковых по длине металлических прутьев (на 10-15 см меньше, чем длина котлована). Укладываем их в раствор, соблюдая расстояние между прутками до 12 см.
  8. Вновь заливаем слой цементного раствора (около 10 см) и повторяем процесс укладки арматуры.
  9. Выводим фундамент «под ноль», то есть, делаем его вровень с полом, поэтапно заливая раствор.
  10. Верхнюю часть последнего незастывшего слоя через сито аккуратно присыпаем сухим цементным порошком («железнение»).
  11. В процессе работы необходимо строго проверять уровнем горизонтальность поверхности.

Печи-голландки размещают на фундаменте. Если у вас уже готовое жилое помещение с хорошим напольным покрытием и ремонтом, всем этим придется немного пожертвовать: пол разобрать и создать условия для заливки фундамента.

  • Фундамент делайте неглубоким, но максимально ровным – от этого зависит, насколько легко вам будет выкладывать ряды печки.

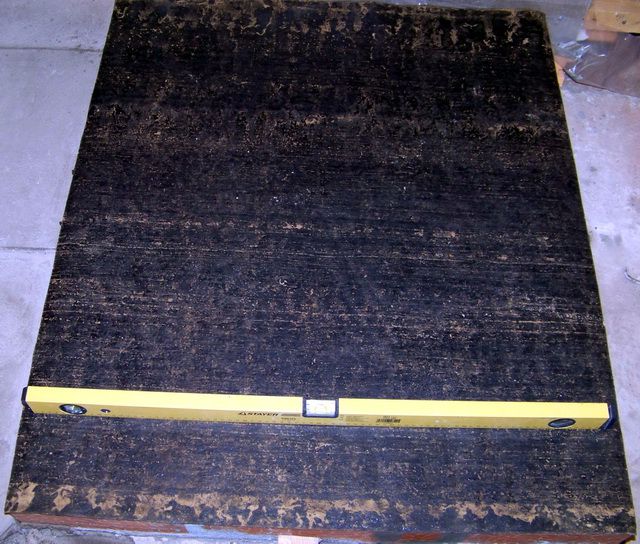

  • На фундамент положите гидроизоляционный слой – куски рубероида, например. Сверху изоляцию засыпьте тонким слоем чистого песка и сбрызните его водой.
  • Сырье для раствора для кладки печи просеивается от больших комков и камней, комки можно разбить. Эту операцию желательно проделать несколько раз.
  • В качестве сита прекрасно подойдет сетка от панцирной кровати, установленная наклонно на любую опору. Затем просеянная глина заливается водой и вымачивается в течение нескольких часов. Следите, чтобы вода полностью впиталась в глину, излишки лучше сразу слить.
  • После того как глина набухнет, ее замешивают с песком, сколько нужно будет класть песка зависит от состава глины. Чаще всего, замес проводят в пропорции 1:1 и добавляют 1/8 часть воды (от полученного объема!).
  • При работе каждый отдельный кирпич предварительно погружайте в воду на несколько секунд, иначе он будет чрезмерно впитывать влагу из раствора.

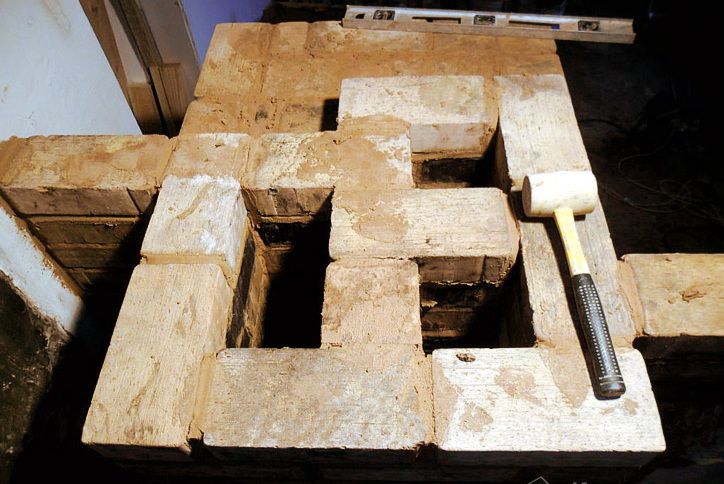

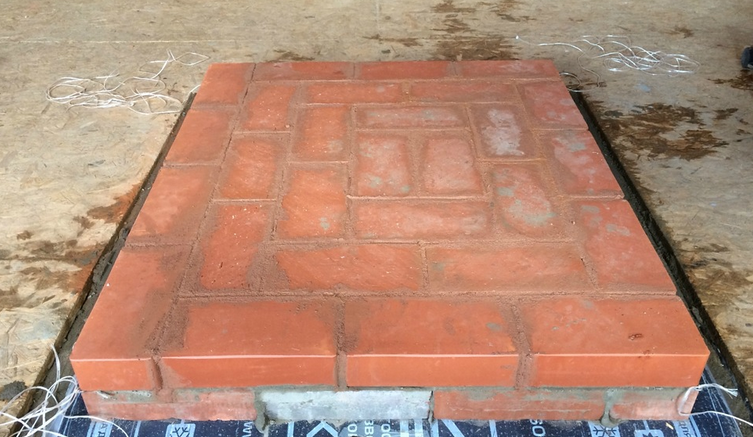

  • Первый ряд кладите всухую. т.е., не используйте раствор.

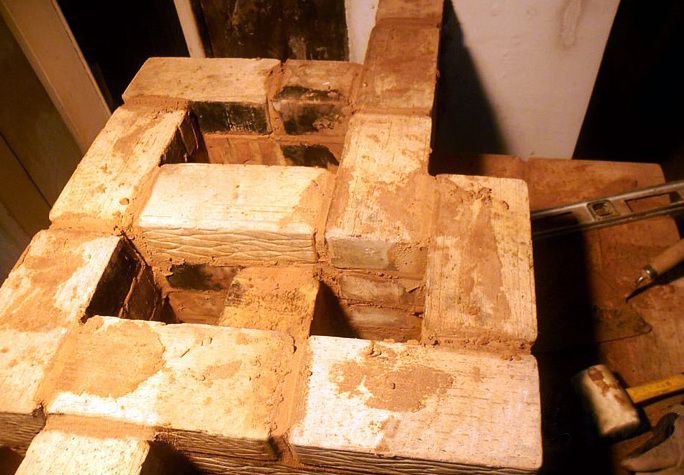

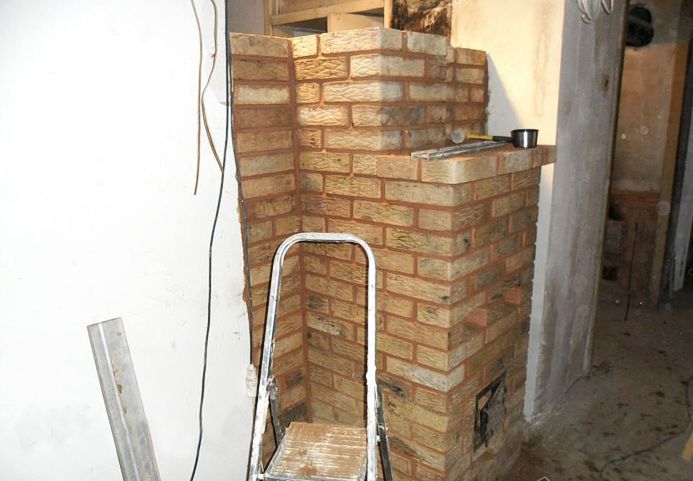

  • Кладку второго и третьего рядов производите уже на раствор, при этом третий ряд – завершающий в позиции «плашмя». В последующих рядах до самого верха дверцы укладывайте кирпич «на ребро».
  • Четвертый и пятый ряды – устройте подставку для перегородки дымохода и положите пару «прочистных» кирпичей без раствора. В процессе эксплуатации их периодически придется вынимать, чтобы прочистить дымоход.
  • На уровне шестого ряда предусмотрите место для дверцы, зафиксируйте ее в швах стальной проволокой.
  • В седьмом ряду снова кладите кирпичи плашмя, кроме задней стенки. Задняя стенка еще остается «на ребре».
  • Особенность кладки восьмого ряда – кирпич кладите косо. Это позволит вам использовать топочный агрегат в качестве камина.
  • В девятом ряду смещайте кирпич чуть назад и положите по верху жаропрочный материал (обычно кладут асбестовый шнур).
  • В десятом ряду сформируйте основание дымохода.
  • В одиннадцатый ряд встройте задвижку и сформируйте стык печи с дымоходной трубой.

Печь готова. Осталось лишь хорошенько высушить и протестировать творение ваших рук.

Финишные работы всегда организуют на свой вкус. Печь своими руками белят, облицовывают декоративной плиткой. Можно использовать изразцы. Но если процесс создания печи был аккуратный, то лицевая часть кирпича будет выглядеть отменно.

Для безопасной эксплуатации на пол закрепляют лист стали, который защитит от случайного выброса углей, а, значит, и возгорания.

Выполнив все, что планировалось, не спешите приступать к использованию или просушке. На высыхание нужно не менее 15 дней. Причем важно подсушить естественным образом внутреннюю часть, поэтому дверцу в топку оставляют открытой.

А уже через 2 недели приступают к полноценному розжигу. Перед началом эксплуатации лучше прожечь небольшое количество бумаги для тестирования тяги. Если все сделано правильно, то дым пройдет в дымоход без проблем.

Советы и рекомендации

Для помещения, площадь которого составляет 40 кв. метров, можно рассчитать необходимые размеры печи. При высоте печи, составляющем 210 мм, оптимальным считается размер 780 х 580 мм.

Чтобы повысить качество кладки, перед тем, как использовать кирпичи, специалисты советуют каждый из них погружать на несколько минут в воду, что способствует удалению из них пузырьков воздуха.

Благодаря осуществлению данной процедуры, кирпич не будет впитывать раствор, что повысит качество кладки.

Так как дверные рамки, устанавливаемые в процессе кладки, подвержены температурному воздействию, перед установкой в печь голландку их необходимо обернуть асбестовым шнуром или покрыть лаком, обладающим огнеупорными свойствами.

Наиболее частой проблемой, требующей проведения ремонтных мероприятий печи, ранее бывшей в эксплуатации, является откалывание кирпича в торцах и углах печи. Чтобы предотвратить это, в процессе кладки производят отделку специализированными пластинами различной формы.

Еще одним немаловажным показателем качества и длительной эксплуатации печи голландки, по мнению опытных печников, является расстояние между трубой дымохода и перекрытиями крыши. В идеале оно должно быть не меньше 15 см.

Специалисты рекомендуют для малых конструкций сооружать стены толщиной в один кирпич, и в два кирпича для более массивных конструкций. Только данная толщина сможет обеспечить максимальную теплоотдачу при минимальном топливном расходе, характерные для печи голландки.

Как бороться с конденсатом

При сжигании дров на стенках дымохода оседает смоляной конденсат, который стекает вниз и образует в печи своеобразные сталактиты. Конечно, частично эти сталактиты сгорают, но некоторая их доля затвердевает и создает препятствие для потока выходящих газов.

Во избежание этого можно делать следующее:

  • предварительно просушивать дрова;
  • повысить температуру горения;
  • время от времени производить прожиг конструкции до «красного каления».

Нейтрализовать подобные негативные факторы невозможно, зато их можно уменьшить.

Сборку дымохода нужно проводить против движения газов – так большая их часть будет сжигаться.

Дымоход должен быстро демонтироваться при необходимости. Для этого его соединяют саморезами.

Можно поэкспериментировать с различными режимами горения, подобрать оптимальную температуру. Для визуальной оценки сгорания топлива нужно осмотреть топочную камеру после остывания. Если образовались сталактиты, значит, нужно повысить температуру.

Печь голландка своими руками — порядовка и инструкция!

Русские печники освоили технологию кладки голландки более двухсот лет назад. За это время печка зарекомендовала себя в качестве надежного, экономичного и производительного отопительного агрегата. При этом голландка имеет предельно простую конструкцию. Изучив следующее руководство, вы сможете выложить ее собственными силами.

Печь голландка своими рукамиПечь голландка своими руками

Особенности конструкции печки голландки

Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:

Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:

  • отсутствие решетки колосника;
  • наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;
  • печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
  • под топкой нет поддувала;
  • варочная панель обычно не устанавливается.

Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.

Отопительная печь голландкаОтопительная печь голландка

Компактные размеры печки позволяют вписать ее практически в любой интерьер.

Набор для работы

  1. Обычный керамический кирпич.
  2. Огнеупорный кирпич.

    Огнеупорный кирпичОгнеупорный кирпич

  3. Строительная глина.
  4. Вода.
  5. Речной песок.
  6. Дверцы для поддувала и топки.

    Дверцы печныеДверцы печные

  7. Решетка колосника.

    Колосник Колосник

  8. Стальная гибкая проволока.
  9. Асбестовый шнур.

    Асбестовый шнурАсбестовый шнур

  10. Очистные дверцы.
  11. Задвижки.

Стальная полоса толщиной 0,5 см и шириной 5 см.

Полоса стальнаяПолоса стальная

Цены на огнеупорный кирпич

Огнеупорный кирпич

Обустройство фундамента

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.

Как сделать фундамент Как сделать фундаментФундамент под кирпичную печьФундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.

Котлован для отливки фундаментаКотлован для отливки фундамента

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

ЩебеньЩебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

Котлован под фундаментКотлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

Седьмой шаг. Заливаем бетон.

Залитый бетонЗалитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

Приготовление раствора

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Важно! Замачивать нужно не только глину, но и кирпичи. Для этого достаточно погрузить их в воду примерно на минуту. Благодаря такой обработке кирпичи не будут поглощать воду из глиняного раствора.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Предварительная подготовка фундамента

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

ГидроизоляцияГидроизоляция

Порядовка

ПорядовкаПорядовка

Приступаем к кладке.

Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.

Пример укладки кирпича на изоляциюПример укладки кирпича на изоляцию

Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.

Второй ряд выкладываем по порядовке.

Кладка печиКладка печиОбязательно натягиваем отвесы, чтобы печь была строго вертикальойОбязательно натягиваем отвесы, чтобы печь была строго вертикальной

Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.

Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.

Уложен колосникУложен колосник

Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.

Кладка печиКладка печиКладка печиКладка печи

Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.

Установка топочной дверцыУстановка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксаторУстановка топочной дверцыУстановка топочной дверцы

Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.

В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.

Кладка голандкиКладка голландки

В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.

Кладка голандкиКладка голландкиТопочная дверцаТопочная дверца

На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.

Кладка голандкиКладка голландкиКладка голандкиКладка голландкиПерекрытие печкиПерекрытие печкиПерекрытие печкиПерекрытие печки

Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.

На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.

Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.

Строительство голандкиСтроительство голландкиСтроительство голандкиСтроительство голландкиСтроительство голандкиСтроительство голландкиСтроительство голандкиСтроительство голландки

При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.

Строительство голандкиСтроительство голландкиСтроительство голандкиСтроительство голландкиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиПодробная схема кладки печи голландкиПодробная схема кладки печи голландки

Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.

На пол перед топкой печи укладываем предтопочный стальной лист. Он предотвратит возгорание материала основания в случае выпадения уголька из топочной камеры.

Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.

Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.

Предтопочный стальной листПредтопочный стальной лист

Удачной работы!

Видео – Печь голландка своими руками

устройство, чем особенна, конструкции, кладка и порядовки

Печь-голландка, без сомнения, один из самых, если не самый заслуженный из дровяно-угольных отопительных приборов. Она исправно греет множество людей и по сей день. Из массы ее достоинств (которые будут перечислены ниже) едва ли не самое главное – голландку может сложить своими руками человек, владеющий начальными навыками каменщика, а то и вовсе зеленый новичок. Только внимательный и аккуратный.

Немного истории

Голландская печь в интерьере

Голландская печь в интерьере

Голландская печь сложилась как конструкция во времена Колумба, в XV в. Начиная с XVI в., после обретения Нидерландами независимости, начала свое шествие по миру. В XVIII в. стала общеупотребительной; к XIX в. – доминирующей. Таковой в своем классе остается и по сей день, тем более, что прекрасно вписывается как в простой, так и в самый богатый интерьер, см. рис.

В энциклопедиях

Энциклопеции определяют голландскую печь как отопительную ПРЯМОУГОЛЬНУЮ, подовую, канальную многооборотную медленного горения, с вертикальными дымооборотами и боковым выходом в дымоход, ИЗНАЧАЛЬНО ОБЛИЦОВАННУЮ ИЗРАЗЦАМИ. Это следует иметь в виду при прочтении дальнейшего.

Об изразцах

У голландки есть еще одна заслуга перед человечеством – она принесла в мир изразцы и кафель. Об изразцах как таковых еще будет сказано, а пока нужно знать: эстетически голландка с изразцами неразделима. Голая кирпичная голландка будет хорошо греть дачу или управляться с готовкой на кухне, но, если планируется дизайн интерьера с голландской печью, то голая голландка – явная безвкусица. Вообразите себе Венеру Боттичелли или «Последний день Помпеи» Брюллова, написанные акриловыми красками металлик. Голая голландка в гостиной ретро или кантри – то же самое.

Устройство голландки

Схема и размеры классической голландской печи

Схема и размеры классической голландской печи

Схема классической, изначальной голландской печи представлена на рисунке. Принцип ее действия прост: путь прохождения дымовых газов искусственно удлиняется, отчего они полнее отдают тепло телу печи. Никаких физико-химико-термодинамических тонкостей не предусмотрено, поэтому и нарушить что-то в дымообороте не проще, чем сломать топор.

Сложилась такая конструкция под влиянием специфических условий средневековых Нидерландов. Исконная голландка – отопительная печь для жилых помещений; готовили на камельке или очаге.

Во-первых, в Голландии всегда было тесно. Свои поля – польдеры – голландцам приходилось отвоевывать у моря. «Плясать от печки» голландцы не могли себе позволить; печку нужно было встроить в дом, который, в свою очередь, возводился сообразно доступному клочку земли. Требовалась конструкция простая, компактная и пластичная – первые голландки выкладывались по месту, а устоявшиеся конструкции выжили потом в результате естественного отбора.

Поэтому каноническая порядовка, как для русской печи, для голландки как таковая отсутствует. И ныне голландки зачастую разрабатываются под конкретные требования; для этого используются компьютерные программы. Благодаря простоте заложенных в голландку принципов ее теплотехнические свойства от этого меняются мало, лишь бы были выдержаны основные пропорции.

Во-вторых, климат Голландии, как и всей Западной Европы, формируется под влиянием Гольфстрима, и поэтому зимой весьма неровен: плюсовая оттепель может внезапно смениться суровым морозом. В целом зимы мягкие. Поэтому требовалась печь, способная быстро разогреваться от минимальной закладки топлива. Этого добились большим отношением площади извилистой внутренней поверхности к объему использованного материала. Но он также не мал, поэтому голландка сочетает в себе быструю прогреваемость с неплохой теплоемкостью.

В-третьих, налог на недвижимость домовладельцы платили «с дыма», с дымовой трубы. Чем больше дымоходов, тем больше и наклад на хозяйство. Именно поэтому и понадобился боковой выход дымовых газов, чтобы несколько или сразу много печей выводить на одну трубу. Тут возникает проблема совместимости печей, чтобы та, что топится сильнее, не заставила дымить прочие, вытеснив их выходы из дымохода. Но довольно сложный на вид лабиринт каналов на деле выложить не так уж сложно, а вот продуть обратно трудно. Это же обеспечило отсутствие задымления при задувании в трубу, что в приморской Голландии не редкость.

Наконец, из-за той же тесноты городские голландские дома тянулись в высоту. 5-6-ти эажное строение в XIV-XV вв. в Голландии не было удивительным. Но бетонных перекрытий тогда не было, поэтому печь должна была быть легкой и, следовательно, мало материалоемкой. В целом голландская печь приобрела некоторые свойства коробчатых сотовых конструкций, в том числе и прочность, во времена, когда и понятия такого не было.

Примечание: первоначально голландки делались с глухой топкой. Но вскоре сами же голландцы добавили в свою печь поддувало с дверкой и колосниковую решетку. Тогда же и свод топки перестали делать арочным; теперь печки могли класть мастера квалификации ниже средней.

А вот приспосабливать печь к бросовому топливу не было нужды. Голландцы никогда не были бедной нацией. Селедка, треска, камбала, высококачественные продукты животноводства, морская торговля – и в захудалых на вид рыбачьих домишках в шкафу обязательно хранился увесистый мешочек золотых гульденов. А рядом были богатые угольные залежи севера Франции и Германии.

Из истории попутно. Существенным источником дохода голландцев было пиратство. Точнее, приватирство – вроде бы мирные флегматичные рыбаки, выходя на лов, запасались про всяк случай и казенной привилегией на морской разбой; мало ли чего в море ловится. Репутация голландских моряков была такова, что чужой «купец», завидев на горизонте характерный силуэт голландского люггера со скошенными штевнями, длинным бушпритом, наклоненными назад мачтами и огромными рейковыми парусами, тут же, не разглядывая его флаг, уваливался под ветер, прибавлял парусов, сколько могли выдержать мачты, и заряжал пушки. Черт бы побрал этих голландцев, от них хорошего не жди…

И что же получилось у голландцев в результате их, тогда еще интуитивных, изысков? Давайте посмотрим.

Чем голландка хороша?

  1. Изменения в конструкции мало влияют на прочность и эффективность печи, лишь бы совсем грубых ошибок не было.
  2. Запас функциональности: изначально отопительную, голландку можно сделать и с плитой, и греть она будет так же без дополнительных сложных расчетов.
  3. Малые габариты – размеры голландки можно довести до 0,5х0,5 м в плане.
  4. Небольшой расход материала – на большую голландку нужно 650 шт. кирпича, в то время как на малую русскую печь – не менее 1300. А греет большая голландка как большая русская, на которую уйдет 2500 кирпичин.
  5. Небольшой вес как следствие малой материалоемкости: сосредоточенная нагрузка от голландки не превышает предельно допустимой для большинства типов междуэтажных перекрытий.
  6. Растяжимость – развитие надтопочной части в высоту не ухудшает КПД печи. Голландку можно вытянуть на 2 этажа. Известны 3-х и 4-х этажные голландки.
  7. Непривередливость к материалам: малая толщина стенок и рациональная общая конфигурация делают голландку слабо чувствительной к тепловым деформациям. Из качественного огнеупорного кирпича нужно выкладывать только топку. На дачах и в частных домах советской постройки можно встретить голландки из пустотелого или даже пережженного кирпича-железняка, и ничего, стоят, греют.
  8. Плавный перепад температур по ходу дымовых газов и несложный газоход: всегда найдется пространство, куда может быть встроена хлебопекарная духовка или водогрейный короб.
  9. Голландка очень быстро прогревается и довольно медленно остывает. При нерегулярном пользовании перерасход топлива на протопку незначителен.
  10. Не нужна регулярная топка и «разгонная» протопка после длительного простоя: приехали на дачу – можно сразу топить на прогрев, не опасаясь трещин.
  11. Повышенная теплоотдача: большая голландка может обогреть 60 кв. м, в то время как большая русская печь едва ли 45.

И что в ней плохого?

  1. КПД – в лучшем случае на твердую четверку, т.е. 40% с небольшим. Есть, довольно сложные, конструкции голландок-«отличниц», но до феноменальных показателей русской печи им все же далеко.
  2. Если забыть после топки закрыть вьюшку, выстывает чуть ли не мгновенно: система каналов действует как сифон, затягивающий холодный воздух. Это принципиальный недостаток канальных печей; колпаковые (см. далее) от него свободны.
  3. Непригодна для топки быстро сгорающим бросовым топливом: веточным хворостом, соломой, сухим камышом, кураём. Гореть-то оно горит, но все тепло тут же вылетает в трубу. Оптимальный режим топки голландки – тление.
  4. Требует, вследствие не очень высокой теплоемкости, не менее 2-х протопок в сутки. По уставу внутренней службы советской армии в казармах с печным отоплением истопник должен был проверять и подтапливать печи каждые 4 часа.
  5. При топке дешевым высокозольным топливом в дымоходе оседает много сажи. В европейских городах вплоть до XX в. загорание сажи было весьма распространенным бедствием, а трубочист – одной из самых востребованных профессий.
  6. Очень боится перетопки: «пережгаленная» голландка может выделять угарный газ

Примечания:

  • Оптимальная температура посредине чела голландки – около 60 градусов. Практически ее определяют рукой: ладонь держать еще можно, а тыльную сторону кисти невыносимо жжет.
  • Казармы с печками-голландками в ВС СССР сохранялись до конца 70-х, в удаленных гарнизонах. В истопники назначали добросовестных дедов: от всех прочих служебных обязанностей истопник освобождался. А там и дембель не за горами…

Как видим, масса достоинств голландки, касающихся в первую очередь ее удобства, намного перевешивает ее недостатки. Это привело к чрезвычайно широкому распространению голландской печи, а последнее породило массу разновидностей и усовершенствований.

Разновидности голландки

Некоторые распространенные разновидности голландских печей показаны на рисунке. Первая – классическая старинная. Отреставрированные, такие представляют собой ценнейший антиквариат, стоимость которого может превосходить стоимость помещения, где они расположены. А новую классической конструкции выбором декора легко вписать в любой интерьер благодаря простоте ее формы.

Некоторые разновидности голландских печей

Некоторые разновидности голландских печей

Далее – современная голландка с камином. К таким мы вернемся чуть ниже, а следующая – малая дачная голландка-колонка, предназначенная для сезонного нерегулярного пользования. И замыкает ряд отопительно-варочная домовая голландка с плитой. Мы далее разберем подобную, но попроще, для дачи.

Принцип действия голландки прост, поэтому она восприимчива к усовершенствованиям и терпима к огрехам конструкции. В русском самое слово «голландка» стало синонимом любой усовершенствованной или облицованной изразцами отопительной печи. Из-за этого возникла путаница, в которой мы и попытаемся разобраться.

Примечание: понятие «печь-голландка» чисто русское. Сами голландцы по поводу своих печей в фанфары никогда не трубили. Так что и «голландку» правильнее будет понимать просто как имя нарицательное, вроде «немец», «дредноут», «цеппелин».

Три голландские путаницы

Русские голландки

Псевдоголландка: хоромная русская печь, отделанная изразцами

Псевдоголландка: хоромная русская печь, отделанная изразцами

Изразцы привез в Россию Петр I, а русские мастера быстро освоили технологию их производства. Заграничные же считались признаком престижа. Изразцами начали отделывать хоромные русские печи (см. рис), и прозвали их голландками, хотя технически русская печь и голландка – почти антиподы.

А теперь посмотрите на следующий рисунок. Узнаете «голландки» – непременную принадлежность зажиточного жилья прошлого? Но уже расположение вьюшки – наверху посередине – вызывает сомнения: а канальная ли это печь? Если же заглянуть в топку, сомнения разрешаются – печь колпаковая. В центре свода топки ясно видно сужающееся сопло – хайло. Колпаковая печь сложнее в расчете, требовательнее к качеству материалов и критичнее к качеству исполнения, чем канальная.

Схема колпаковой отопительной печи

Схема колпаковой отопительной печи

Упрощенная схема колпаковой печи показана на рис. слева. В отличие от канальной, горячие газы в ней задерживаются под колпаком, именно здесь отдавая большую часть тепла. КПД колпаковой печи выше, чем у канальной, она может работать на бросовом и высокозольном топливе. Есть у нее и еще одно важное преимущество – газовая вьюшка. Если забыть закрыть штатную, хайло пресечет конвекцию, тяжелый холодный воздух останется в топке с поддувалом, а колпак будет потихоньку остывать, как ни в чем ни бывало.

Колпаковые "русские голландки"

Колпаковые “русские голландки”

Но откуда такие «голландки» на Русь пришли? Ниоткуда, они здесь и появились. Тот же Петр I, борясь с частыми пожарами из-за топки по-черному, издал указ: делать каменные печи по образцу голландских. По образцу – понимай как знаешь; в указе не было предписано точно следовать конструкции. Чем русские печники и воспользовались для совершенствования печи; им-то после русской любую сложить было нипочем, а в сложностях термодинамики они разбирались интуитивно, но основательно.

Такая, похожая внешне, но принципиально преобразившаяся внутри голландка из России пошла обратно в Европу. Ведь ее можно было сделать треугольной или трапециевидной в плане, что для классической голландки все же затруднительно. А значит, печку можно поставить в угол или задвинуть в простенок и почти не расходовать на нее жилплощадь. Сами голландцы охотно пользовались и пользуются колпаковыми печами, но технически грамотному человеку считать такую печь голландской – все равно как если Дэвид Гилмор слушает Бориса Гребенщикова, а Ричи Блэкмор берет уроки у Андрея Макаревича.

Камин или печь?

Теперь посмотрите на рисунок в этом разделе. Слева – классический английский камин; справа – голландский. Экономные жители Нидерландов уменьшили размеры топки, а сверху добавили надтопочную часть с дымооборотами. Топить сосновыми или дубовыми кряжами, как английские лорды, у них возможности не было, так что разница между голландской печью и голландским камином весьма условна.

Английский (слева) и голландский (справа) камины

Английский (слева) и голландский (справа) камины

В сущности, любая голландская печь в то же время и камин; достаточно открыть дверцы топки. С колосниками та или глухая – режим горения и свойства печи от этого не изменятся. Это еще одно достоинство голландки, и колпаковой тоже. Показанная на рис. выше, с решетчатыми декоративными дверцами, судя по виду, все же колпаковая.

Печь И. Г. Утермарка (утермарковка)

Печь И. Г. Утермарка (утермарковка)

Круглая

Круглая голландка появилась тоже в России, но она, в общем-то, немецкого происхождения: ее изобрел в начале XIX в. потомок обрусевших немецких колонистов И. Г. Утермарк. Схема ее устройства и внешний вид показаны на рис, а на врезке – упрощенная, для 3 каналов, схема дымооборота; всего же каналов бывало до 12. Утермарковка работает в режиме тления; ее можно отличить от голландки Грум-Гржимайло (см. ниже) по глухой топке.

Примечание: в старых описаниях утермарковок можно встретить слово «бурак». Это значит – дымооборот. Соответственно, печь на 3 бурака – 6-ти канальная.

Благодаря железному кожуху (футляру) кладка стен выполняется всего в 1/4 кирпича, что дает дешевизну, малый вес и высокую теплоотдачу. Но в целом утермарковка (это слово также стало нарицательным) – печь неважная. Горячие каналы греют холодные, и слишком много тепла вылетает в трубу.

К концентрации тепла по оси склонны все круглые печи; тут играет роль сила Кориолиса. Для плавильных печей это прекрасно, но для отопительной неудачной конструкции может стать принципиальным пороком. Впрочем, Утермарк об этом не знал.

Двух- и одноступенчатые печи В. Е. Грум-Гржимайло

Двух- и одноступенчатые печи В. Е. Грум-Гржимайло

В общем, утермарковка – печь для бедных. От множества причин чадит, коптит, ее нужно регулярно подтапливать, накапливает в себе сажу, а чистится с трудом и потому пожароопасна, но дешева. Утермарковки были непременным атрибутом казенных больниц, работных домов, сиротских приютов, ночлежек, богаделен, тюрем, заштатных канцелярий, мелких вокзальчиков на полустанках.

Настоящую круглую голландку, вполне достойную этого почетного титула, изобрел в 1927 г. проф. В. Е. Грум-Гржимайло уже в СССР. Эта колпаковая с колосниковой топкой печь соперничает с русской по КПД, с утермарковкой – по теплоотдаче, а внутренняя циркуляция тепла в ней идет только на пользу. Конструкция печи Грум-Гржимайло далее будет рассмотрена подробнее, а на рис. справа – две ее разновидности: двух- и одноступенчатая.

Пляшем к печке

Материалы и технология

Голландка, как уже было сказано, к качеству материалов нетребовательна. На ее кладку пойдет полнотелый керамический обожженный кирпич среднего качества (немного трещиноватый) или даже б/у. Раствор – глиняный средней жирности консистенции сметаны; сгодятся имеющиеся в продаже готовые сухие смеси. Сложить печь-голландку можно, умея выложить прямую стенку с перевязкой швов. Если и неказистая получится, греть все равно будет.

Малая дачная

Малая дачная печь-голландка пригодна для отопления помещения 16-20 кв. м. дровами или углем. Порядовка приведена на рис. Повторяя пояс из рядов 17,19, 21 и 18, 20, 22, печку можно наращивать в высоту сообразно высоте помещения. Компактность печи достигается своего рода сворачиванием дымооборота в кольцо. Размеры малой дачной печи-колонки в плане – всего 520х520 мм.

Порядовка малой дачной печи-голландки

Порядовка малой дачной печи-голландки

Дачка с плитой

Эта дачная печка (порядовка – на рис.) уже сложнее и немного пошире (770 мм), но имеет бесконфорочную варочную поверхность. Кулинарных шедевров на ней не сготовишь; можно разогреть привезенное с собой или сварить какую-то незатейливую снедь. Но, как и описанная выше малая печь, устойчиво работает в режиме тления и поэтому отлично подходит для стерилизации заготовок при домашнем консервировании на месте сбора. От чего «закрутки» получаются гораздо вкуснее.

Порядовка малой голландской печи-дачки с плитой

Порядовка малой голландской печи-дачки с плитой

Большая отопительная

Это уже вполне серьезная голландская печь, см. порядовку на рис. Может обогреть до 50 кв. м. Конструкция доработана, чтобы сделать печь похожей на шкаф по габаритам – классическая голландка все-таки загромождает квартиру.

Порядовка большой отопительной голландской печи с боковой топкой

Порядовка большой отопительной голландской печи с боковой топкой

Печь Грум-Гржимайло

Печь Грум-Гржимайло строится поясами; соответственно разбит на секции и ее кожух. Ряды выкладывают в кожух, как в опалубку, затем кожух наращивают, выкладывают следующий пояс и т.д. Кожух изготавливается из кровельного железа, но для самодельщика, даже очень опытного, представляет серьезную проблему: собранный пустой, до кладки, должен быть ровным и стоять устойчиво, иначе готовая печь может просто рухнуть. Варить кожух нельзя, уведет. В продаже есть готовые кожухи для круглых печей, они комплектуются колосниками, дверцами, вьюшками, задвижками, подробными порядовками и спецификациями с техпараметрами.

На рисунке – чертежи и порядовка печи Грум-Гржимайло. Колосниковая решетка условно не показана. Сужение хайла, в отличие от русской печи, может быть ступенчатым; здесь его роль попроще. Печь вверху греет сильнее, чем внизу (колпак!), поэтому ставить ее нужно в дальнем от окна углу. Также необходим фундамент с гидроизоляцией с учетом того, что верх первого ряда должен приходиться на уровень чистого пола.

Схема, чертеж и порядовка печи Грум-Гржимайло

Схема, чертеж и порядовка печи Грум-Гржимайло

А как же круглые голландки, облицованные изразцами? Их что, каким-то хитрым способом на сталь клеили? Нет, круглая изразцовая голландка – это кирпичная печь в кирпичном же футляре. Футляр можно выложить из лицевого кирпича на цементно-песчаном растворе, но тоже поясами. Для ровности используют разъемную скользящую опалубку из досок.

Футляр, ради плавности обвода и меньшего теплового сопротивления, кладут ложковыми кирпичами, поставленными стоймя. Это же даст меньшее уширение швов кнаружи, что важно с точки зрения тепловых деформаций. Но такой способ кладки, чтобы добиться приемлемой прочности, требует 100% перевязки швов по горизонтали и вертикали. Поэтому кладку ведут, строго чередуя цельные кирпичи с половинками; схождение цельных с цельными и половинок с половинками недопустимо.

Если такая кладка печи рассчитывается самостоятельно, помучиться с расчетом приходится изрядно: то кирпичи футляра слипаются, то тело печи или не помещается в футляр, или болтается в нем; максимально допустимая толщина шва между футляром и телом – полдюйма, 13 мм. Приходится 3-4 раза делать итерацию, пока все не сойдется.

Выложив 1-3 ряда футляра (для сложных поясов меньше, для развитых вверх – больше), дожидаются полного высыхания кладочного раствора. Затем, на снимая опалубку (ее лучше изнутри обшить полиэтиленом, чтобы не присохла), выкладывают соответствующий пояс тела печи на глине. По его полном застывании опалубку разбирают, передвигают вверх с напуском внизу, надежно подпирают, тщательно выверяя ровность и отвесность, и кладку продолжают.

Примечание: верха проемов в футляре подкрепляют самодельными бетонными изогнутыми балочками. Сталь не годится из-за большого ТКР.

Через две недели готовую печь можно штукатурить и облицовывать. Затем, еще через две недели – пробная протопка минимальной порцией высококачественного топлива. После нее – еще две пробных с увеличением загрузки топки до максимума, и только после этого печка готова к эксплуатации.

Еще примечания:

  1. Подковообразный дымовой канал внизу колпака печи Грум-Гржимайло требует регулярной прочистки; это ее серьезный недостаток, почему таких печей и было построено мало. При самостоятельном проектировании не забудьте предусмотреть две прочистные дверцы по окружности, на чертеже показаны.
  2. В кирпичном футляре можно строить любую круглую печь под облицовку. Но работа эта, как видим, чрезвычайно сложная и ответственная.

Еще об изразцах

Глазурованная расписная керамика с вжигаемым рисунком (майолика) известна с доисторических времен. Уже в Шумере и додинастическом Египте из нее делали высокохудожественные произведения искусства.

Древнегреческие, арабские и турецкие изразцы

Древнегреческие, арабские и турецкие изразцы

Облицовочную плитку из майолики стандартного размера первыми начали изготовлять древние греки (на рис. слева). В Византии это искусство получило дальнейшее развитие, а от греков его переняли арабы, называвшие изразцы руми ас-зулайш (руми значит греческий) на востоке арабского мира, а на западе, в Магрибе – аз-зиллидж.

Изразцовая отделка в гареме

Изразцовая отделка в гареме

Арабы контактировали и с китайцами, и от них узнали о превосходных качествах белой глины – каолина. К VIII в. арабский изразец приобрел свой окончательный вид (посредине на рис.), а к XIV-XV вв. широкое распространение получили турецкие изразцы, справа на рис. Их рисунок был мягче, но все равно – коран настрого запрещал изображения людей и животных, как идолов. И там, и там доминировали холодные тона, в основном синие. Пропеченные Солнцем сыны пустыни превыше всего ценили прохладу.

Удивительным кажется, что европейцы во время крестовых походов почти ничего не узнали об изразцах; в «Книге» Марко Поло о них не упоминается. На самом деле арабы изразцы, как украшение особо изысканное и изящное, пускали прежде всего на отделку гаремов высшей знати (см. рис.), куда не то что проклятым ференги, но и своим доступ был строго запрещен под страхом мучительной позорной казни. Отдельные изразцы, безусловно, попадали в руки «франков», но разговаривать о технологии с грубыми невежественными крестоносцами было бесполезно.

Португальское изразцовое панно азулейжу

Португальское изразцовое панно азулейжу

Основательно европейцы познакомились с изразцами на Пиренейском полуострове во время реконкисты мавританской Испании. Тамошние мусульманские владыки багдадских халифов считали своими сюзеренами не более, чем Бенджамин Франклин с Джорджем Вашингтоном – короля Георга и не держали аз-зиллидж за семью замками; наоборот, они бойко торговали изразцами, а мастера аз-зиллидж охотно нанимали добросовестных христианских подмастерьев.

Первыми переняли и усовершенствовали технику изразца португальцы и начали создавать свои азулейжу – большие художественные панно из изразцовых фрагментов, см. рис. выше. Придворные испанских монархов голландского происхождения в XV-XVI вв. более заинтересовались штучными изразцами и привезли их на родину. Чистюлям голландцам аз-зиллидж, которые они назвали на немецкий (точнее, верхнеголландский) лад кахелем, страшно понравились, и в Нидерландах очень скоро было налажено собственное производство, см. след. рис. Техника оставалась практически той же, только сюжеты брались свои.

Голландские изразцы

Голландские изразцы

В Россию кахель, который здесь быстро переименовали в изразцы, привез, как уже говорилось, Петр I, но массовое производство продукции мирового уровня было налажено только при Екатерине II в Гжели, по арабско-голландской технике, слева на след. рис. В XIX в. изразцы такого типа пытались делать в Петербурге (посредине на рис.), но к тому времени уже сложилась национальная школа изразца мирового культурного значения (справа на рис.), а по художественному уровню питерские изразцы уступали гжельским, и предприятие успеха не имело. Ныне старый перебургский изразец – желанный экспонат для коллекционера-знатока.

Русские изразцы

Русские изразцы

Кое-что на десерт

В детстве автор этой статьи видел в российской глуши каменный сельский дом, который славился на всю округу не только неслыханным для советской глубинки тех лет уровнем благоустройства, но и тем, что весь отапливался всего одной большой («Пятиоборотная!» – гордо сообщал хозяин, своими руками создавший все это великолепие) классической голландской печью. В кухне была еще плита для стряпни, а в бане – печка-каменка.

План дома с отоплением большой голандской печью

План дома с отоплением большой голандской печью

Дом проектировался по-русски, от печки, хоть и голландской, поэтому и планировка вышла необычной, см. рис. Но детям нравилось. Деревенская детвора недостатком аппетита никогда не страдала, а местечко, где всегда можно чего-то перехватить – под боком.

И хозяйке из кухни, на двери которой красовалась надпись: «Мужики – прочь кроме как в баню!», удобно было и за своими сорванцами присматривать, и блюда подавать как в горницу, так и тем же мужикам на веранду. В общем, и в печном, и в любом другом деле главное – голова да руки.

Видео: пример построенной печи-голландки

План дома с отоплением большой голандской печью Загрузка…

Обсуждение темы «Печь-голландка»

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Голландка печка камин и все о ней

Печь-голландка является одной из самых популярных моделей печи, используемой повсеместно. Такая популярность вызвана не только массой преимуществ, которые имеет эта печь, но также и тем, что ее может построить практически любой человек, без особых строительных навыков. Для успешного строительства печи-голландки, нужна лишь внимательность и аккуратность.

Содержание:

Печь-голландка

Исторические данные

Но прежде чем начать разбираться с особенностями конструкции печи, ее преимуществами и недостатками хотелось бы окунуться в историю ее создания. «Голландка» известна еще со времен Колумба, когда Нидерланды, после обретения независимости, начали расширять свое влияние по всему миру.

Еще с начала XVIII века подобные печи начали использоваться высокой популярностью, а к концу XIX «голландка» стала доминирующей, такой она остается и до сегодня. Кроме того, что печь универсальна, она еще легко вписывается в любой интерьер, начиная от простых сельских домов и заканчивая шикарными интерьерами загородных коттеджей.

История печи-голландки

Немного энциклопедических данных.

В энциклопедических источниках «голландка» являет собой прямоугольную печь медленного горения, имеющую множественные вертикальные дымообороты и боковой дымоход.

Изначально печь облицовывалась изразцами и в этом заключена одна из ее заслуг перед людьми. Изразцы и классическая голландская печь неразделимы. Конечно, если печь используется для дачи или кухни, об эстетическом оформлении, с сохранением всех традиций можно особо не беспокоиться. Однако, если интерьер помещения подразумевает наличие голландской печи, то «голландка» без изразцов – недопустимая безвкусица.

Предок голландской печи из чугуна

Устройство печи.

Классическая конструкция таких печей основана на очень простом принципе. Он являет собой искусственное удлинение пути прохождения дыма, тем самым достигается эффект большей теплоотдачи, стенкам печи. Каких-либо термодинамических или физико-химических особенностей в такой конструкции нет, поэтому чтобы нарушить дымооборот «голландки» нужно уж очень постараться.

Такая простая конструкция сформировалась исходя из специфики климата, характерного для Нидерландов средневековья. Изначально голландка создавалась исключительно в качестве отопительного прибора для дома, а приготовление пищи производилось на камельке или в очаге.

Схема классической голландской печи

Благодаря каким условиям формировалась конструкция печи?

Голландия всегда испытывала трудности с количеством свободных земель. Зачастую фермерам приходилось «отвоевывать» свои поля у моря. Строить дома, отталкиваясь от печи, крестьяне себе не могли позволить. Нужно было строить печь в доме, а не дом вокруг печи. Зачастую места под постройку дома было очень мало и соответственно, необходимо было сооружать печь небольших размеров в компактных помещениях. Спустя определенное время более удачные модели печей сохранялись, проходя своеобразный естественный отбор.

До сих пор не существует эталонной порядовки для голландских печей, и каждая печь проектируется под нужды конкретного здания. Сегодня это сделать намного проще, используя специализированные компьютерные программы. Простые и надежные принципы, по которым сооружаются подобные печи, универсальны. Это позволяет сохранять высокие теплотехнические свойства для разных размеров печей. Единственным условием является сохранение пропорций.

Еще одним фактором, повлиявшим на конструкцию печи, был климат Нидерландов и всей Западной части Европы. Он формировался под воздействием Гольфстрима, а для такого климата характерны резкие перемены температуры. Плюсовая температура может резко измениться на морозы, и наоборот. Логично было бы использовать такую печь, которая быстро разогреет помещение от небольшого объема дров. Именно такими требованиями вызвано увеличение внутренней поверхности печи, путем использования извилистых каналов. Площадь поверхности, на которую воздействует дым, велика, при этом печь остается весьма компактной и обладает высокой теплоемкостью.

Схема порядовки голландки

Весьма интересен тот факт, что жители Голландии платили налог на недвижимость, исходя из количества дымоходов. Чем больше труб – тем больше нужно платить. Именно этим объясняется наличие бокового канала для дыма у голландских печей. Благодаря такой конструктивной особенности можно было подсоединить сразу несколько печей к одному дымоходу. При таком решении могла возникнуть проблема с выводом дыма. Дело в том, что та печь, которая топится сильнее, своими газами могла вытеснять газы других печей из дымохода, тем самым последние начали бы сильно дымить в обратном направлении – то есть в жилое помещение. Здесь спасением стали все те же лабиринты из каналов, которые в обратном направлении продуть очень сложно. Они также защищали печь от задувания сильными ветрами приморской Голландии.

Сильная теснота вынуждала строить высотные для того времени здания, иногда жилые дома достигали 5-6 этажей. При этом в середине XV никаких перекрытий из железобетона не существовало, поэтому возводимые печи должны были максимально облегченными, с использованием минимального количества материалов. В то время печь имела все инновационные преимущества сотовых конструкций тогда, когда еще не существовало подобных понятий.

Еще один факт, вызывающий интерес это то, что самые первые модели «голландок» сооружались исключительно с глухой топкой. Но спустя определенное время, в конструкцию печи начали внедрять поддувало и решетку. Арочная форма свода топки поменялась на прямоугольную, и это позволило освоить строительство печи менее квалифицированным мастерам.

«Голландка» никогда не строилась под низкокачественное топливо. Жители Голландии никогда не были малоимущими. Морепродукты, сельское хозяйство, животноводство и торговля позволяли даже самым бедным рыбакам чувствовать себя обеспеченными. Поэтому для топлива зачастую использовался уголь, добываемый во Франции и Германии.

Подытожив исторические справки, можно выделить характерные преимущества голландских печей, итак.

Преимущества «голландки».

  • Конструктивные изменения печи практически не влияют на уровень ее прочности и КПД. Главное избегать очень грубых конструктивных недочетов.
  • Универсальность. Печь, изначально предназначенную для прогрева помещений, можно строить с плитой для приготовления еды, обогревать она будет также эффективно. При этом нет необходимости дополнительно проводить дополнительные расчеты конструкции.
  • Маленькие размеры печи. Ее можно построить размером 50х50 сантиметров.
  • Маленький расход материалов. Если сравнивать «голландку» с «русской», то здесь выгода «иностранки» очевидна. На «голландку» уходит практически в 4 раза меньше кирпича, чем на традиционную русскую печь такого же размера. При этом она греет практически так же, как и русская.
  • Следствием предыдущего пункта является то, что вес печи весьма незначителен. А это, в свою очередь, позволяет строить ее практически на всех видах межэтажных перекрытий.
  • Еще одним плюсом голландской технологии является то, что печь можно увеличивать в высоту без уменьшения ее эффективности. До сих пор сохранились печи высотой в 3-4 этажа.
  • Печь крайне непритязательна к качеству материалов, используемых при строительстве. Имея относительно маленькую толщину стенок и очень продуманную конструкцию, печь практически нечувствительна к деформациям, вызванным резкими перепадами температур. В идеальном варианте топка печи должна быть собрана из огнеупорного кирпича. Однако в советское время постоянного дефицита, строили из того, что приходилось, зачастую это был пережженный красный кирпич. Однако до сих пор печи того времени хорошо функционируют.
  • Благодаря тому, что переход от высоких температур, из топки, к более низким, в воздуховоде, очень плавный, есть возможность встраивания различных духовок или коробов для подогрева воды.
  • Голландская печь практически мгновенно прогревается и имеет хорошую теплоемкость. При нерегулярной топке, перерасход дров очень маленький.
  • Данная печь не нуждается в регулярной топке или в «разгонной» протопке после долгого времени простоя. В ней сразу можно разжечь огонь для прогрева, не боясь растрескивания.
  • Большая модель «голландки» может эффективно обогревать помещение площадью около 60 метров, при этом классическая русская печь больших размеров – до 45 метров.

Конечно же, любая печь имеет как преимущества, так и недостатки. Исключением не является и Голландская. О недостатках ниже.

Схема голландки с плитой для приготовления еды

Недостатки печи.

  • Довольно низкий КПД. Его значение едва достигает 40%. Существуют весьма сложные конструктивные решения для «голландок», позволяющие повысить КПД, однако крайне уровень сжигания топлива как русских печей им все же не под силу.
  • Если вечером после процесса топки не закрыть вьюшку, печь остывает практически моментально. Извивающиеся каналы сильно втягивают холодный воздух, и это способствует быстрому остыванию. Однако такой недостаток характерен не только для голландской конструкции, этой «болезнью» обладают все канальные печи.
  • Для такой печи нужно высококачественное топливо. Если топить хворостом или соломой и подобными материалами, они очень быстро перегорают и практически не отдают тепло. Оптимальный режим, характерный для голландских печей, это тление.
  • Имея не очень высокий показатель теплоемкости, такие печи нужно протапливать минимум два раза в сутки.
  • Если топить некачественным топливом, дымоход засоряется большим количеством сажи. Практически во всех городах Европы вплоть до ХХ века возгорание сажи было одной из самых распространенных причин пожаров, а профессия трубочиста была самой востребованной.

Все же количество достоинств печи перевешивает ее недостатки и это объясняет ее высокую популярность. Удобство и простота способствовали широкому распространению и появлению различных новых модификаций.

Голландская печь на даче

Печные модификации.

До сих пор сохранились классические, старинные печи. Если отреставрировать такую печь, она может являть собой антиквариат, и стоить в некоторых случаях, дороже дома, в котором она установлена. Новые печи, построенные по классической технологии, можно вписать практически в любой интерьер. Благодаря простоте своей формы и большому разнообразию отделочных материалов она станет настоящим украшением любого дома.


Существуют еще «голландки» с камином, о которых речь будет идти чуть позже, печи-колонны для сезонного использования и печи с возможностью установки плиты для приготовления пищи.

Благодаря простоте заложенного принципа работы, голландская печь легко подвергается усовершенствованию. Она прощает мелкие конструкционные ошибки. Для россиян «голландка» ассоциируется с любой модифицированной печью, зачастую облицованной изразцами. В связи с этим появляется определенная путаница, с которой необходимо разобраться.

Кстати, само понятие «голландка» придумано в России. Голландцы никогда особого значения своей печи не придавали.

Распутываем три голландские путаницы.

И начнем, пожалуй, с «Русских голландок». Первые экземпляры изразцов были привезены в Россию Петром I, а русские мастера-плиточники быстро изучили особенности изготовления этих отделочных материалов. Тогда, как и сейчас, все заграничное считалось очень престижным и изразцами начали декорировать хоромные классические русские печи. Позже их начали называть голландками, хотя по сути, они являлись полной их противоположностью.

Однако не только хоромные печи декорировали под голландку. Встречаются такие экземпляры, когда печь вроде бы и похожа на голландскую, однако главной деталью, выдающей ее русское происхождение, является наличие вьюшки в верхней центральной части. Если заглянуть вовнутрь топки, сразу можно обнаружить что печь – колпаковая. по центру свода топки видно характерное сужение, носящее название хайло.

Колпаковую печь строить сложнее. Она требует сложных расчетов, больше материалов и высокого качества исполнения. Но в отличие от канальных печей, подогретые газы здесь концентрируются под колпаком и отдают большую часть своего тепла. КПД таких печей на порядок выше и для топки здесь может использоваться низкокачественное, высокозольное топливо. Если не закрывать вьюшку то, в отличие от голландской печи, здесь холодный воздух будет оставаться в топке, а горячий – будет постепенно остывать под колпаком.

Кирпичная голландская печь в доме

Но может возникнуть резонный вопрос. Откуда появились такие «голландки» на Руси? Ответ прост – ниоткуда. Император Петр I, для борьбы с многочисленными пожарами в то время, запретил топить «по-черному» и выдал указ строить печи по голландскому образцу. Но так как указ не прояснял ситуацию с тем, в чем именно заключается голландская технология, каждый печник понимал эту информацию по-своему. Так и рождались гибриды русских и голландских печных традиций.

Внешне очень схожа, но внутри совершенно другая «голландка» Русского происхождения перекочевала обратно в европейские страны. Печи можно было придать треугольную или трапециевидную форму и разместить в углу или в простенке комнаты для экономии жилого пространства. Создать голландскую печь подобной формы было невозможно. Позже и в самой Голландии охотно пользовались подобными печами с колпаковым дымоходом и их преимуществами.

Печь? Камин? Или все вместе.

В чем состоит отличие от камина, построенного по английским традициям, и его голландского «сородича»? В первую очередь размером топки, у голландского камина она намного меньше. Кроме этого, рациональные нидерландцы над топкой соорудили надстройку с каналами по аналогии с печью. Появилась возможность топить такие камины более низкокачественным топливом. Этим и объясняется то, что конструктивно, печь и камин построенные по голландской технологии практически ничем не отличаются.

По большому счету, если открыть дверцы любой «голландки», она тут же превращается в камин. Наличие или отсутствие дверцы практически не влияет на свойства печки. Это можно отнести к несомненным плюсам голландской печи также как и колпаковой.


Круглые голландки.

Круглая голландка, как и ее изобретатель И.Г. Утермарк имеют немецкие корни. Для данной печи рабочим режимом является – тление твердого топлива.

Железный кожух обеспечивал возможность сооружения стенок печи толщиной всего лишь в 1/4 кирпича. Такое техническое решение было крайне дешевым и высокоэффективным, в плане высокой теплоотдачи. Но если рассматривать в целом, такая печь низкокачественная и много полезного тепла уходит в дымоход. Практически все цилиндрические печи, благодаря силе Кориолиса накапливают тепло по оси своего вращения. Это свойство применяется в металлургии для плавки металлов, однако для отопления оно не совсем подходит.

Как уже отмечалось выше, подобные печи были крайне дешевыми и строились для бедняков. Конструкция имела ряд недостатков, такие печи сильно чадили и коптили по множеству разных причин, их нужно было постоянно подтапливать. Чистить подобные печи очень трудно и поэтому они были источником повышенной пожарной опасности. «Утермарковки» устанавливались в больницах, на мелких вокзалах, в детских домах, приютах, тюрьмах и прочих местах, где не предъявлялись особые требования к качеству отопления.

В 1927 профессором В.Е. Грум-Гржимайло была изобретена печь, которую по праву можно назвать настоящей круглой голландкой. Она была колпаковой, имела колосниковую топку и могла легко посоревноваться с русской печью по уровню КПД, а с «утермарковкой» по эффективности теплоотдачи. Ниже мы еще будем более подробно рассматривать этот интересный экземпляр.

Печь-голландка круглой формы

Подробнее о печных технологиях.

При строительстве голландской печи, как упоминалось ранее, можно использовать материалы среднего качества. Хорошо подойдет огнеупорный, керамический кирпич, или пережженный красный (новый или б/у).

Для кладки необходимо использовать глиняный раствор средней степени жирности, по консистенции он должен напоминать сметану. Благо, в продаже имеются уже готовые подобные смеси. Печь-голландку собрать под силу всем, кто умеет класть ровные стены, и перевязывать швы.

Малая «дачница».

Небольшие «голландки» подойдут небольших комнат, размером 16-20 кв. м., топить их нужно дровами или углем. Дублируя пояс из рядов, такую печь можно продолжать в высоту ровно настолько, насколько вам необходимо. Компактные размеры достигаются своеобразным скручиванием дымооборота в форму кольца.

«Дачница» с плитой

Эта печь слегка сложнее предыдущей «голландки» и немного шире. Однако благодаря наличию поверхности для готовки еды, она является более универсальной. Хотя на такой печи кулинарных изысканий не изготовишь, но для приготовления незатейливых блюд или стерилизации банок при консервировании она будет очень кстати.

Большая «голландка»

Вполне серьезная печь, позволяющая отопить площадь до 50 кв. м. Габаритами она напоминает обычный шкаф и занимает довольно большой отрезок жилого помещения, других отличий от предшественниц у нее нет.

Печь Грум-Гржимайло

Эту печь нужно строить поясами. Ее кожух является секционным и одновременно является опалубкой. По мере роста печи кожух наращивается. Его изготовляют из кровельного железа. Изготовление кожуха довольно сложный процесс. Если набирать ряды в кривой кожух, печь может попросту развалиться, поэтому к его изготовлению необходимо отнестись серьезно. Делать сварные соединения в конструкции кожуха нельзя, так как от перепада температур его может повести. В продаже имеются уже готовые решения для подобных печей, они укомплектованы всеми необходимыми печными аксессуарами. Каждый такой набор дополнен детальными инструкциями и спецификациями.

Печи типа Грум-Гржимайло нужно строить на гидроизолированной основе, при этом стоит учитывать, что верхняя часть первого ряда должна идти в уровень с полом. У этой печи верхняя часть греется сильнее, чем нижняя благодаря наличию колпака, устанавливать ее нужно подальше от окон. Сужение хайла в такой печи можно выполнить ступенчато, так как его роль здесь не настолько критична.

Отдельного внимания заслуживают круглые голландки с изразцами на облицовке. Так как изразцы не клеятся на стальной кожух, то и кожух здесь заменен на кирпичный. Их можно было строить из облицовочного кирпича с использованием песчано-цементного раствора, однако кирпичи клались поясами. Для точности и ровности в качестве опалубки использовали деревянную, съемную конструкцию.

Кирпичный футляр выкладывали ложковыми кирпичами, поставленными набок (стоймя). Таким способом достигалось уменьшение теплового сопротивления и уменьшение расширения швов от центра к краям, что очень важно при тепловых деформациях. Для достижения прочности здесь необходима 100% перевязка швов как в горизонтальной, так и в вертикальной плоскостях. Для этого кладку выстраивают путем строгого чередования целых кирпичей и половинок.

Схема и порядовка печи Грум-Гржимайло

При проектировании такой печи придется проводить очень тщательные подсчеты. Так как максимально допустимая толщина шва между стенками печи и футляром составляет 13 мм, приходится проводить до 4 повторных расчетов, для того чтобы все сошлось.

После выкладки 1-3 рядов футляра дожидаются 100% высыхания раствора. После этого начинают выкладывать пояс, при этом опалубка не снимается (ее лучше выстелить полиэтиленом, чтобы она не прилипала). Когда пояс полностью высох, опалубку можно снять и поднять выше с напуском. После проверки ровности, подпорки и тщательной выверки процесс кладки продолжают.

Проемы печи укрепляют самодельными бетонными балками, так как металлические здесь не подойдут из-за высоких тепловых деформаций.

Спустя две недели собранную печь облицовуют, исходя из вкусов заказчика или дизайна помещения. Еще спустя две недели такую печь можно первый раз протопить с использованием небольшой порции качественного топлива. Нужно провести еще две протопки с увеличением количества топлива до номинального показателя, только после этого печь готова к полноценному использованию.

Важные особенности:

  • Дымовой канал в форме подковы, находящийся в нижней части печи необходимо регулярно чистить. Эта часть является ее «Ахилесовой пятой», поэтому подобные печи не очень популярны. В процессе проектирования, нужно предусмотреть дверцы для прочистки по окружности;
  • Кирпичные футляры хорошо подходят для разных видов круглых печей, однако подобная затея довольно трудоемкая.

Изразцы, подробнее о керамике.

Расписная керамика берет свое начало еще с древнего Египта и встречается практически во всех традиционных культурах мира.

Первую облицовочную плитку начали изготавливать древнегреческие мастера. Позже развитию этого искусства поспособствовали византийцы, от которых знания и умения перешли к арабам.

В VIII веке закончилось формирования традиционной технологии арабского изразца. Уже к XIV-XV столетиям широко распространился турецкий изразец. Орнаменты, изображаемые при помощи турецкого изразца, были не такими резкими, однако люди и животные в таких орнаментах не изображались, так как это было запрещено Кораном.

В обеих культурах преобладали холодные, светло-голубые и синие тона. Это создавало атмосферу прохлады среди жаркой пустыни.

Интересен тот факт, что европейцы во времена первых Крестовых походов, так и не узнали об этом керамическом искусстве. Это не удивительно, так как изразцы использовались только во дворцах и гаремах знати, доступ к которым запрещался рядовым служащим под страхом страшной казни.

Случалось, конечно, и такое, что отдельные изразцы попадали завоевателям, однако ни о какой передачи технологии с врагами и речи быть не могло.

Возможность познакомиться с изразцами у европейцев появилась на землях Пиренейского полуострова. Мусульманские правители этих земель не особо подчинялись багдадским халифам и более охотно торговали с Европой. Более того, для изготовления керамических изразцов они нанимали трудолюбивых христиан.

Первыми мастерами, которые не только переняли, но и улучшили технику изразца, стали португальцы. Они стали создавать массивные панно из многочисленных изразцовых фрагментов. Голландцы же в XV – XVI веках, предпочитали штучные изразцы и именно их активно привозили на родину. Позже «кахель» (так голландцы называли изразцы) стали производить в Нидерландах. Хотя техника осталась прежней, однако мотивы и сюжеты, изображаемые на плитке, были своими.

В Россию «кахель» был завезен, как уже упоминалось, Петром I, но массовое производство плитки начало производиться только при Екатерине II с использованием арабско-голландских техник в Гжели. В середине XIX столетия подобное производство организовывалось и в Петербурге, однако петербургские изделия были не столь популярными. В наше время петербургские изразцы являются желанными экспонатами для знающих коллекционеров.

Голландская печь отделанная изразцами

И, наконец, десерт!

Один из авторов статьи, будучи еще ребенком, видел в одной из российских деревень добротный каменный дом, славившийся на всю округу не только высочайшим на то время уровнем благоустройства, но и тем, что отапливался всего лишь одной пятиоборотной печью-голландкой.

Конечно, на кухне и в бане были отдельные печи для приготовления еды и банных процедур, но все же центром жилища была именно «голландка», построенная собственными руками. Эта печь обогревала сразу 4 комнаты и была размещена по диагонали всей планировки так, что каждая из ее стенок находилась в каждой из четырех комнат.

Кроме того, топка печи была на кухне, где большую часть времени проводила жена. Здесь она могла готовить, отсюда она могла смотреть за детьми и подавать еду в гостиную комнату. Конечно же, сейчас роль печи в современном жилье не такая большая, как раньше но, тем не менее, правильное планирование и умелые руки – залог удачной постройки печи на многие годы.


Каминные облицовки

Печь голландка. Особенности, достоинства и недостатки

Голландские печи знакомы всем — настолько, что при слове «голландка» вспоминается вовсе не жительница Нидерландов, а высокое стройное отопительное сооружение, стоящее обычно не в центре помещения, а ближе к углу. У печников голландские печи пользуются уважением, и строятся до сих пор. Работают голландки на разнообразном топливе, и обогревают и по сей день немало домов. Один из сильных плюсов данной конструкции – реальные возможности строить голландские печи собственноручно, при владении базовыми навыками и основами печного дела.

Дату рождения печи-голландки называют – примерно середина пятнадцатого века. Получается, что за триста лет эта печь стала самой востребованной и любимой отопительно-варочной печью и в Америке, и в Европе. Причина – огромное количество редких достоинств. Конструкция печи – длинный узкий «столб», обладает пластичностью – размеры можно изменять с целью встроить печь в выделенное ей место в небольшом по габаритам приморском доме. Если в Российских просторах можно и нужно плясать от печки, на родине печей-голландок место для плясок было крайне ограничено, а условия жизни не менее суровы. И очень много моря и мало земли, как говорят. Одно из следствий – особая остроумная и тонкая конструкция голландской печи и возможность встроить ее в очень ограниченный размер помещения. Печные мастера современности тоже встраивают тонкие голландские печи в дома, но пользуются для этого компьютерными программами.

Печь голландка. Особенности, достоинства и недостатки 3887

Ограничение в земле стало одной из причин роста домов в высоту. Печь строилась вместе с домом, и имела такую же высоту. Даже при применении перекрытий из дерева, без бетонного монолита и сборного железобетона, печи возводили по высоте дома и рассчитывали так, чтобы от печных блоков нагрузка на перекрытие была допустимой.

Об устройстве печи-голландки

Эффективность выделения тепловой энергии у подобных агрегатов обусловлена их конструкцией. Голландская печь отличается искусственно удлиненным каналом для движения топочных газов. Дымоходным каналом здесь является кирпичная труба, имеющая многократные изгибы, где дым проходит, меняя направление, и при движении отдает тепловую энергию практически без остатка в стенки каналов и тело собственно печи. Дымовая труба выводит в атмосферу уже остуженный дымовой газ, который не имеет достаточной температуры, чтобы выделить сконденсированную влагу на внутренние поверхности дымоходной трубы. Данный плюс – два в одном, причем без сложностей теплотехники и термодинамики, а только за счет конструкции и расчета длин и изгибов дымоходных каналов. Просто и гениально. Но эта простота требует точного соблюдения установленных габаритов канала по размерам, форме, а также и по технологическим приемам кладочных работ в стенках и узлах. При нарушении выверенных размерностей печь не будет корректно работать.

Печь голландка. Особенности, достоинства и недостатки 3888

Некоторые отличия конструкции голландских печей

  • Печь может иметь в плане и круглую и прямоугольную форму, но топочный отдел всегда прямоугольный.
  • Классические модели голландок не имеют поддувал и колосниковых решеток. Последовательное движение дымовых газов организовано по шести каналам, по трем каналам движется топочный газ в нижнем уровне, и по трем – в верхнем, в определенной последовательности отдавая тепло.
  • Кислород, необходимый для процессов окисления-горения, топочная камера получает ограниченно – только через дверцу топливного отсека. Колосники и поддувальные камеры упразднены, что позволяет поддерживать тлеющие процессы в топочной камере. Твердое топливо медленно тлеет, но интенсивных процессов горения нет.
  • Чистая классика голландки – узкая высокая экономичная отопительная печь, по сути бюджетный вариант обогрева. Все изыски дополнительной функциональности – водяные баки, духовки, лежанки и плиты для варки являются более поздними разработками. В современности применяют не только перечисленные дополнения, но даже соединяют голландские печи с отопительным водяным контуром, встраивая внутри топочных камер трубные теплообменники.
  • Голландские печи можно ставить на железобетонные плиты перекрытий, при условии подтверждения несущей способности расчетом. Но вес голландок дает такие возможности. Экономичные печки с небольшой толщиной стенок в половину кирпича быстро нагреваются и начинают обогревать комнату, не требуя больших топливных закладок.

О достоинствах печи-голландки

  1. Огромное разнообразие дополнительных, как сейчас принято говорить, опций. Возможны конструкции голландских печей с духовками и варочными плитами, с встроенными водогрейными баками и даже с лежанками. Важна точность соблюдения технологий кладочных работ. Но изменение в конструкции не сказывается на эффективности работы.
  2. Дополнительные функции требуют конструкционных дополнений и изменений, но эффективная работа печи остается постоянной, независимо от всех дополнений. Очень распространены по этой причине отопительно-варочные голландские печи – с варочными плитами и духовками.
  3. Малые размеры и компактность печей. Минимальным габаритом по площади горизонтального сечения называют 50*50 см.
  4. Потребность в материалах существенно меньше для небольшой печи, со всеми финансовыми следствиями. Можно сэкономить и иметь такой же обогрев от печи, на которую ушло 0,65 тыс. шт. кирпича, по сравнению с большой русской печью из 1,30 тыс. шт. кирпичей.
  5. Значительное уменьшение нагрузок на междуэтажное перекрытие и возможность строить печи на этажах, а не только на первом, как в случае русской печи.
  6. КПД голландской печки не зависит от высоты этой печи – достоинство конструкции, подтверждаемое практикой.
  7. Печь конструктивно тонкостенная, имеет оптимальные формы и в итоге к термоударам и температурным медленным перепадам почти нечувствительна. Как следствие – риски тепловых деформаций почти нулевые.
  8. Для топочного отдела голландки нужен высококачественный печной кирпич с огнеупорными свойствами. Но тело печи и дымоходы по высоте можно выкладывать даже из пустотного и щелевидного кирпича, что невозможно для большинства конструкций печей.
  9. Газоходная труба имеет сравнительно простую конфигурацию, а температуры в ней изменяются плавно, без ударов и резких скачков. Это дает возможности встраивать в печи водогрейные баки или духовые шкафы, что дает дополнительные опции.
  10. Тонкостенная печь-голландка быстро нагревается и медленно остывает, отдает тепло постепенно. Возможна полная загрузка печи и выход на основной отопительный режим непосредственно после летних простоев. Протапливание не обязательно.
  11. По эффективности обогрева показатели говорят в пользу стройной голландки, даже если сравнивать с русскими печами. Одна высокая голландочка отапливает дом размером до 60 м2, а русская печка большого размера обогревает помещение примерно 50-55 м2.

Из вышесказанного рано делать выводы о том, какие печи лучше. Минусы голландские печи имеют, и эти минусы возвращают уважение к русским печам.

О недостатках печек-голландок

  1. Коэффициент полезного действия у голландок постоянен и не зависит от их высотных габаритов, но величина его невелика – всего 35-55%. С русскими печами просто не сравнимо.
  2. Оптимален режим работы – тлеющий, но не быстрое сгорание. Виды топлива, быстро отдающие тепло и имеющие малое количество продуктов сгорания – камышовые и соломенные брикеты, хворост – неприменимы и не дадут эффективного обогрева и возможности готовить пищу.
  3. Устройство внутренних каналов имеет ту особенность, что после нагрева может стать причиной очень быстрого, моментального остывания печки, если вьюшка останется открытой после топки. Это быстрое остывание стимулирует обратную тягу. Затягивание внутрь уличного воздуха при этом реальное явление.
  4. Двукратная топка голландской печи за одни сутки – грустная реальность. Но в то же время нельзя и топить слишком часто – поскольку процессы медленного тления связаны с выделением СО (угарного газа). Дополнительные топки – это больше угарного газа, поступающего в помещения. В контексте СО русские печи не в пример безопаснее, ведь их режим исключает тлеющие процессы.

Печь голландка. Особенности, достоинства и недостатки 3890

Голландская печь востребована и популярна по причине остроумной конструкции, компактности и легкости, и многих еще достоинств, и занимает свое особое место среди отопительных и варочных печных агрегатов. Сравнения ее с другими видами печей могут быть слегка некорректны, поскольку все виды печей имеют как плюсы, так и минусы, и выбор модели печи зависит от наиболее нужных параметров.

Печь из кирпича своими руками: «голландка»

Устройство и элементы голландской печи

Основными элементами голландской печи являются топливник, канальная система дымохода и дымовая труба. Рассмотрим каждую часть печи более подробно. На рисунке 4 представлены главные элементы печи.

Какого бы размера ни была выкладываемая печь, топливная камера всегда должна быть просторной и иметь прямоугольную форму. Такая простая конструкция повышает теплоотдачу печи. В топку также можно монтировать и систему водяного отопления.

Канальный дымоход

Как правило, голландская печь имеет шестиканальную систему дымохода, то есть 3 восходящих и 3 нисходящих каналов. Горячий дым, образующийся в результате горения топлива, перемещается по восходящему каналу, нагревая стены печи. Остывая, он опускается вниз к топливнику, снова нагревается и поднимается. Через последний канал дым уходит в трубу (рисунок 5).

Такая система дымохода позволяет печи равномерно прогреваться и защищает ее от резких перепадов температур. Появление трещин, возникших в результате температурных колебаний, может привести к попаданию углекислого газа в жилое помещение.

Системы дымооборотов печи-голландки

Дымовая труба

Обязательным элементом голландской печи является дымовая труба. Обычно имеет боковое соединение с дымоходом. Соединительным звеном часто бывает металлическая трубка. Дымовая труба предназначена для вывода отработанных газов на улицу. При открытой заслонке помогает быстро остудить печь, если печь топится нерегулярно.

Стандартная схема печи-голландки показана на рисунке 6.

Стандартная схема печи-голландки

Конструкционные особенности голландки

Голландская печь отличается предельной простотой. Вооружившись инструментами и необходимыми материалами, её сможет собрать даже начинающий печник. Традиционная печка-голландка лишена поддувала, что обеспечивает неторопливое длительное горение. То есть закладываем в большую топку дрова, разжигаем их, после чего прикрываем дверцу и на протяжении многих часов наслаждаемся теплом.

Современная голландская печь делается с поддувалом и колосниковой решёткой. В оригинале этих двух элементов не было, они появились позднее. Наличие поддувала обеспечивает удобную регулировку интенсивности горения. Например, в самом начале розжига желательно получить мощное пламя, чтобы прогреть печку и помещение. После этого закрываем дверцу поддувала – интенсивность горения снижается, экономя дрова. Что касается колосниковой решётки, то она необходима для более удобной уборки.

Большая топка – ключевая особенность кирпичной печи-голландки для дома. Некоторые печки, как и многие современные отопительные котлы, отличаются небольшими топочными камерами. Много дров сюда не поместится, также существуют ограничения на максимальную длину поленьев. Сооружая в доме полноразмерную печь-голландку, потребители получают в своё распоряжение отопительные агрегаты с большими топками.

Печь-голландка отличается вертикальной конструкцией. Она занимает минимум свободного места, а большая теплоотдача обеспечивается за счёт её площади, образуемой вертикальными стенками.

Преимущества большой топки:

  • Длительное горение – решает основную проблему дровяного отопления, связанную с частой закладкой горючего.
  • Удобная закладка топлива – в том числе удобно работать с крупногабаритными дровами.
  • Лёгкость в уборке золы и несгоревших головешек – лишнее пространство обеспечит удобство очистки печи-голландки.

Если говорить про теплоотдачу, то печь-голландка обладает удивительной эффективностью. Она отдаёт тепло по максимуму. Здесь нет каких-то непонятных ухищрений, противоречащих законам физики. Всё дело в многоканальном отводе продуктов сгорания. Они действительно отводятся через множество вертикальных дымовых каналов. Проходя через них, раскалённые газы отдают подавляющую часть тепла в кирпич. Этим обеспечивается максимальная эффективность печей-голландок.

Необходимые материалы и инструменты

Печь выкладывается кирпичами двух видов.

Стенки топки — шамотный кирпич

Имеет жёлтый цвет, может выдерживать температуру до 1600 градусов.

Шамотный кирпич

Размеры шамотного кирпича могут меняться в зависимости от марки. Так, кирпич марки ШБ-8 имеет те же габариты, что и обычный строительный кирпич — 250х124х65 мм. Шамотный кирпич марки Ш-5 несколько уменьшен: 230х114х40 (65) мм.

Признаками качественного шамотного кирпича являются:

  • мелкозернистая структура;
  • отсутствие видимых пор и включений;
  • чёткий звонкий звук при простукивании молоточком;
  • при падении разбивается на крупные куски (низкокачественный рассыпается на мелкую крошку).

Что касается внешности кирпича, то более тёмный цвет не всегда означает более высокое качество. Тут все зависит от месторождения глины: бывает и так, что более светлый шамотный кирпич обладает лучшими характеристиками.

Следует заметить, что поскольку тепловой режим голландской печи не является напряжённым, её топочную часть можно выкладывать печным керамическим кирпичом марки М150, способным выдерживать температуры до 800 градусов (не путать с обычным строительным кирпичом).

Стенки топки можно выкладывать из клинкерного кирпича, обладающего высокой прочностью и жаростойкостью. По стоимости он гораздо более доступен, чем шамотный.

Тело печи

Остальные части печи кроме топки можно выложить керамическим печным кирпичом, а можно и кирпичом среднего качества с небольшой трещиноватостью.

Керамический печной кирпич

Допускается применение б/у материала.

Материалы для глиняного раствора

Песок

Можно использовать речной песок с зёрнами размером 1 мм, желательно угловатыми. Но если вы хотите получить долговечную печь, способную отслужить более 10 лет, следует использовать песок без органических примесей. Раньше таким качеством обладал только очень дорогой горный песок, но сегодня вместо него можно применить более доступный кирпичный. Он представляет собой молотый шамотный или керамический кирпич.

Первый вариант используется в растворах для шамотной кладки, второй — для керамической.

Глина

Растворы для кладки шамотного кирпича лучше всего готовить на основе белого каолина или шамотного мергеля. Керамический кирпич можно класть на раствор из любой молотой глины с огнеупорными свойствами, наиболее подходящими считаются кембрийская глина (синяя или серая) и серый каолин.

Предпочтительными являются сорта глины со средней жирностью.

Инструменты

Из инструментов следует отметить порядовку — ровную рейку сечением 50х50 мм, на которой нанесены риски, соответствующие рядам кирпичей. Четыре порядовки закрепляются по углам в строго вертикальном положении (в них вбиты гвозди, которые нужно вставить в швы), после чего кладку очень легко будет сделать ровной.

Инструменты

Прочие инструменты — обычный набор строителя: молоток-кирочка, кельма, уровень и отвес.

Подготовительные работы

Печи объёмом до 500 кирпичей можно класть без фундамента, если только полы в помещении являются достаточно прочными (способны нести нагрузку до 250 кг/м2). Малая дачная печь-голландка с варочной плитой, возведение которой мы будем далее подробно рассматривать, этому условию удовлетворяет.

Но если пол в помещении явно не обладает требуемой прочностью, то и её необходимо устанавливать на железобетонный фундамент.

Схема устройства фундамента под тяжелую печь

Его глубина обычно составляет 400–600 мм, а края должны выходить за очертания печи хотя бы на 100 мм с каждой стороны. Связывать конструкцию с фундаментом здания нельзя — из-за различной усадки может возникнуть перекос.

После заливки фундамента его нужно подвергнуть железнению — присыпать цементом.

Залитый бетоном фундамент

Когда бетон созреет — на это требуется примерно 1 месяц, его нужно накрыть двумя слоями гидроизоляции (рубероид или толь), после чего можно будет приступать к строительству печи.

Гидроизоляция фундамента

Перед тем как приступить непосредственно к установке кирпичей на место, нужно приготовить глиняно-песчаный раствор. Правильное соотношение песка и глины зависит от жирности последней. Чтобы определить его, поступают следующим образом:

  1. Замочив глину на сутки, размешивают её до состояния теста, после чего готовят 5 порций раствора с различным содержанием песка: 10, 25, 50, 75 и 100% от объёма глины.
  2. Скрутив из каждой порции 30-сантиметровую колбаску диаметром 10–15 мм, её оборачивают вокруг болванки диаметром 40–50 мм и оставляют подсыхать при комнатной температуре в течение 2-х недель.

Один из способов определения качества глины

При наличии:

  • мелкой сеточки трещин или полном их отсутствии раствор считается пригодным для любой части печи;
  • крупных трещин, но не превышающих по глубине 2 мм: раствор подходит для элементов печи с температурой не выше 300 градусов;
  • более глубоких трещин и разрывов раствор считается непригодным.

Определив оптимальное соотношение песка и глины, готовят раствор в нужном объёме. Глину также замачивают на сутки, только после этого её ещё перетирают через сито. Песок просеивают и моют. Готовый раствор должен иметь консистенцию сметаны.

Этап 2. Строительство фундамента

Вначале стоит отметить, что с конструктивной точки зрения возводимый фундамент не должен соединяться с основным фундаментом дома. Дальнейшая последовательнос ть действий должна быть следующей.

Фундамент под кирпичную печь

Вначале необходимо обрисовать контур будущего основания

Важно, чтобы ширина и глубина основания были на 8-10 см больше по сравнению с планируемыми габаритами печи. Параллельно нужно проверить, совпадает ли фундамент с местом подведения дымоходной трубы

Вырывается яма соответствующих размеров, ее глубина должна составлять примерно 60 см.

Дно ямы покрывается 15-сантиметровой «подушкой» из щебня. Щебень тщательно трамбуется, его поверхность выравнивается при помощи монтажного уровня.

Затем нужно соорудить опалубку фундамента печи. Для этого можно использовать дерево, ДСП и даже плотный картон.

Внимание! Если выбранный для строительства опалубки материал поглощает влагу, то изнутри его необходимо обшить рубероидом (хотя для этого подойдет любой другой гидроизоляционны й материал). Замешивается бетонный раствор

Для этого сухой цемент смешивается с песком в пропорции 1:3 и заливается необходимым количеством воды. Раствор тщательно перемешивается

Замешивается бетонный раствор. Для этого сухой цемент смешивается с песком в пропорции 1:3 и заливается необходимым количеством воды. Раствор тщательно перемешивается.

Опалубку нужно залить раствором и подождать полного его высыхания. Зачастую для этого требуется максимум неделя.

Разновидности и модификации

Существует несколько распространенных модификаций голландских печей:

  • Отопительные (классические). Оптимальны для отопления жилых помещений небольшой площади.
  • Колпаковые. Отличаются самыми компактными размерами, существующие схемы укладки позволяют возводить миниатюрные голландки треугольного сечения для углового размещения.
  • Калориферные. Действие основывается на принципе принудительной циркуляции воздуха. Оптимальны для зданий с высокими потолками.
  • Отопительные с котлами водяного отопления. Применяются при невозможности размещения печи в центральной части дома. Установка голландки со встроенным отопительным котлом проводится на кухне или в коридоре, после чего разводят отопительный контур.

Важно! Эксплуатация голландок со встроенными котлами для отопления больших площадей требует применения каменного угля в качестве топлива. Кроме использования голландки в качестве сугубо отопительного сооружения, существуют возможности дополнительного оснащения печи варочной плитой, камином или лежанкой

Для этого на подготовительном этапе важно внести в выбранную схему укладки требуемые поправки. Возможно использование готовых схем, имеющихся в открытом доступе

Кроме использования голландки в качестве сугубо отопительного сооружения, существуют возможности дополнительного оснащения печи варочной плитой, камином или лежанкой

Для этого на подготовительном этапе важно внести в выбранную схему укладки требуемые поправки. Возможно использование готовых схем, имеющихся в открытом доступе

Отопительная голландская печка

Принцип функционирования классической голландки заключается в увеличении времени циркуляции дыма внутри корпуса за счет устройства извилистых дымооборотных каналов. Прежде чем выйти в дымоход, дым от сгоревшего топлива передает собственную тепловую энергию корпусу. Печь выступает в роли теплового аккумулятора: тепло накапливается в корпусе и планомерно расходуется для обогрева помещений.

Справка. Классические голландки не требуют постоянной топки и быстро разогреваются после длительных периодов простоя.

Кроме общих особенностей конструкции, отличия голландок от прочих разновидностей печей варьируются в зависимости от схемы укладки и наличия дополнительного оснащения. Разница заключается как в коэффициенте полезного действия, так и в наборе функций.

С котлом водяного отопления

Принцип функционирования голландок со встроенным котлом водяного отопления похож на классический вариант.

Наличие отопительного контура повышает эффективность печи за счет обеспечения равномерного распределения тепловой энергии в пределах отапливаемых помещений.

Печь из источника тепла, реализующего принцип воздушного отопления, превращается в центральный элемент жидкостной отопительной системы.

Обустройство фундамента

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.

Как сделать фундаментФундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.

Котлован для отливки фундамента

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

Щебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

Котлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

Седьмой шаг. Заливаем бетон.

Залитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Порядовка

До чистого пола делается 2 ряда кирпича с перевязкой швов, и только потом начинается кладка первого ряда.

Первый ряд считается от отметки чистого пола. Два средних кирпича скашиваются в сторону зольника. Пространство между стенкой зольника и задней стенкой печи заполняется сухим песком с первого по третий ряд включительно.

Во втором ряду вставляется поддувальная дверка с зазором 3–5 мм, заполняемым асбестовым шнуром. Стальные лапки или проволока дверцы заделываются в кладку.

Третий ряд повторяет кладку второго, учитывая перевязку швов в 1/2 кирпича. Перевязка укороченного кирпича допускается меньше.

Четвертый ряд предполагает частичное перекрывание зольника. Под кирпич для перекрытия зольника укладывается стальная полоса 35х4 мм. В задней части печи песок закрывается кирпичом.

Пятый ряд. На открытую часть зольника укладывается колосниковая решетка прозорами вдоль топливника и зазором в 5 мм, который уплотняется песком, либо золой. Кирпичи здесь скашиваются согласно порядовке.

В шестом ряду укладывается топочная дверца с зазором, заделываемым асбестовым шнуром. Кирпичи задней стенки скашиваются.

С седьмого по двенадцатый ряд делается кладка топливника с перевязкой швов согласно порядовкам.

С тринадцатого по пятнадцатый ряд перекрывается топливник и выкладывается задний дымовой канал.

Шестнадцатый ряд предполагает установку прочистки.

С семнадцатого по двадцатый ряд ведется кладка каналов.

Двадцать первый, двадцать второй ряды объединяют два канала: подъемный и опускной.

Двадцать третий и двадцать четвертый ряды предполагают перекрывание среднего и заднего канала.

В двадцать пятом и двадцать шестом ряду устанавливается прочистка.

С двадцать седьмого по тридцатый ряд ведется кладка каналов. В двадцать восьмом ряду укладывается задвижка.

На тридцать первом ряду кирпичи кладутся с выпусками для будущей перекрыши.

В тридцать втором ряду делается перекрыша, и устанавливается задвижка.

Тридцать третий, тридцать четвертый ряды продолжают кладку перекрыши и дымового канала.

Немного истории

Существует несколько версий появления в России голландки. Но все они сходятся в одном — кладка таких печей началась в XVIII веке, когда Петр I издал указ об устройстве печей по типу голландских. Конкретных инструкций по строительству указ не предписывал, поэтому обычные русские печи часто только облицовывали привозимым из Голландии кафелем или изразцами. Отсюда и возникло другое ее название — галланка. Некоторые ученые придерживаются мнения, что печь называлась галланкой, если имела типичное для голландской печки устройство дымохода.

Интересно: Высокий дымоход — наследие голландцев. В целях экономии территории здания в Голландии строились в высоту. Чтобы не платить большие налоги на дымоходы и отапливать большее количество помещений, голландцы и начали строить печи с дымоходом в несколько этажей.

В энциклопедиях понятие «печь — голландка» определяется как отопительный прибор прямоугольной формы, имеющий канальную систему вертикального дымооборота и боковой выход в дымоход, облицованный изразцами.

Отопительно-варочные голландские печи

Принцип работы всех печей голландок элементарен — разогретый воздух идет по искусственно удлиненному пути до дымохода, но схемы конструкций различаются:

  • Формами — прямоугольник, круг.
  • Размерами.
  • Присутствием дополнительного оборудования (плита, духовка, лежанка).
  • Системами распределения газов: многоканальная и колпаковая. Последняя — более эффективна, так как имеет высокий КПД — при сгорании топлива, тепло остаётся в камерах. Холодный воздух, попавший в разогретую печь, проходит насквозь, минуя камеры. Многоканальная система, в свою очередь, проще в возведении, количество каналов может достигать шести.

С плитой

Такая конструкция отличается от типовой тем, что оснащена варочной поверхностью на 3—5 ряду от топки. Наилучший материал для такой части — чугунная плита толщиной 5—8 мм.

Плита может быть сплошной, только для разогрева пищи, или с установленными в ней конфорками для приготовления еды. Конфорок может быть несколько.

С варочной поверхностью и духовкой

Эта конструкция голландки оснащена еще и духовым шкафом. Духовка может устанавливаться над плитой или сбоку от топки.

Первое положение предпочтительнее, поскольку горячий воздух в этом случае равномерно огибает всю площадь духового шкафа. Находясь сбоку от топки, конструкция нагревается преимущественно с одной стороны.

Конструктивные особенности голландки

Основными элементами печи голландки своими руками являются:

  • Дымовая труба – обязательный элемент
  • Три отпускных и три впускных канала (их число может быть различным) – благодаря им происходит быстрый обогрев помещения
  • Вместительная топка – ниша для закладки палений

Печку возводят самых различных форм: от округлых до прямоугольных. Дым, проходя по первому дымовому каналу, отдает свое тепло стенкам печи. Затем он остывает и посредством перевалов по второму каналу опускается к топочной. Около нее он снова греется и уже поступает по следующему каналу вверх. Дойдя до последнего, дым уходит в дымоходную трубу.

Приступаем к работе

Начинать работу возводя печь голландка своими руками, как и любую другую подобную конструкцию, нужно с подготовки всего необходимого. Потребуется стандартный печной набор инструмента (мастерок, молотки, киянки, ведро и т. д.), а также болгарка со специальным кругом по бетону, на который нанесено алмазное напыление, рулетка, уровни и отвес.

Также для работы понадобятся строительные и расходные материалы:

  1. Глина и песок, цемент
  2. Кирпичи огнеупорные
  3. Набор дверок (поддувальные, топочные, для прочистных каналов)
  4. Решетка колосниковая

Кирпичная кладка

Чтобы отопительная конструкция не поглощала большое количество влаги, перед кладкой необходимо смочить каждый кирпич. Для этого его нужно опустить на пару секунд в воду. Если его долго держать в жидкости, то будет плохое сцепление. и швы будут слишком толстыми. Ко всему прочему на печи появятся разводы, и она будет иметь грязный цвет .

  1. Предполагается, что фундамент уже подготовлен. Чтобы исключить попадания влаги, нужно сложить рубероид в два слоя и уложить его на фундамент .
  2. Сверху засыпается слой песка, толщина которого должна быть не больше 50 миллиметров. Для этого рекомендуется воспользоваться строительным уровнем.
  3. После этого можно выкладывать первый ряд кирпичей без использования подготовленной смеси. Общее количество рядов должно быть одиннадцать. Порядовка позволит правильно сделать выкладку. Раствор необходимо наносить небольшим слоем на первый ряд.
  4. Для кладки последующих двух рядов используется приготовленный раствор и красный кирпич.
  5. Затем кирпич необходимо укладывать ребром. Шов не должен превышать 5 миллиметров. В остальных рядах толщина не должна быть больше 8 миллиметров, проверить поможет порядовка. Излишки смеси можно убрать обычным мастерком.
  6. Чтобы печь голландка легко, задняя стенка должна быть разборной. Поэтому не нужно использовать раствор. Еще одним способом является установка небольшой дверцы, однако в этом случае, увеличится потеря тепла.
  7. Дверца крепится стальной проволокой. Также ее необходимо отделать огнеупорным материалом. Для этой цели может подойти асбест .
  8. Пока дверца не будет полностью обложена, нужно продолжать выкладывать ребром кирпичи. Примерно с восьмого ряда, кирпич снова кладется плашмя, не ошибиться в размерах поможет порядовка и строительный уровень.
  9. Последующие ряды выкладываются плашмя, только вот сзади кирпич кладется также ребром.
  10. Восьмой ряд полностью закрывает топливник. Этот уровень необходимо выкладывать косо, в этом поможет порядовка.
  11. Девятый ряд необходимо немного назад сместить, сверху уложить асбест для варочной плиты.
  12. На следующем уровне подготавливается основание для дымохода .
  13. На последнем ряду нужно сделать заслонку и сход.
  14. Печь голландка отделывается изразцами. также ее можно побелить или покрасить .
  15. Зазор между поверхностью пола и конструкцией закрывается плинтусами.

Перед началом эксплуатации печи, ее необходимо полностью высушить. Для этого понадобится две недели. При этом нужно открыть дверцы конструкции. Дома необходимо открыть все окна, чтобы ускорить сушку. Использовать печь для отопления помещения можно только в том случае, если на ней нет влажных мест. Если кирпичная конструкция строилась в зимнее время года, то просушить можно при помощи розжига небольшого огня.

Самостоятельно построенная печь будет длительное время отапливать дачный домикили загородный коттедж

Важно отметить, что печь голландка сочетается с любым стилем интерьера и может стать изюминкой оформления помещения. Если этой инструкции недостаточно, то можно посмотреть видео по строительству конструкции для частногодома

Печь Малютка Как обложить металлическую печь кирпичом в доме Садовая печь: выбор и установка Шведская печь: особенности и изготовление

Подготовительные работы

Вес у печи немалый, поэтому делают полноценный бетонный фундамент с использованием опалубки:

  • Размечают место сооружения печи. Нужно проследить, чтобы дверь и окно не находились на одной линии и предусмотреть вывод дымохода. Размер фундамента будет больше габаритов печи на 15-20 см. Используя болгарку выполняют демонтаж покрытия деревянного пола.
  • Устраивают опалубку и заливают фундамент бетоном (верхний уровень не должен доходит до поверхности пола на 2 кирпича). Бетон армируют не только по периметру, но и вглубь. Чтобы сэкономить на материалах при устройстве фундамента, его иногда делают бутовым (используют битый камень, кирпич или любой крупный строительный мусор).
  • Далее делают перерыв в работе от 20 до 25 суток, чтобы схватился бетон.
  • Укладывают слой сложенного в несколько раз рубероида для гидроизоляции. Слои рубероида соединяют степлером. Это очень важный этап, так как голландка способна часть тепла отдавать в пол.
    На заметку. Если климатические условия таковы, что грунт промерзает до полутора метров, рекомендовано применять для теплоизоляции пласт базальтового картона.
  • Устраивают отвесы для того, чтобы печь получилась строго вертикальной. Для этого натягивают нити или верёвку, которые будут выполнять роль маяков. Если этого не сделать, каждый ряд нужно будет контролировать не только по горизонтали, но и угломером с вертикальным отвесом. Если конструкция «уйдёт в сторону», эксплуатационные характеристики печи ухудшатся.
  • Отбирают кирпичи для кладки, и выполняют кладку на сухую. Замешивают раствор на основе глины в количестве, достаточным для того, чтобы воспользоваться им за один раз. На вторые сутки этот раствор потеряет свои качества. В корыто кладут глину, заливают водой и дают время для размокания около 2 суток. Раствор размешивают, разбивая комки. До нужной пластичности доводят с помощью песка. Для повышения качества смесь замешивают строительным миксером.

Как выложить печь голландку качественно, если нет опыта каменщика? Есть одна хитрость: перед тем, как выкладывать печь на растворе, следует потренироваться «на сухую».

Как построить печь голландку: подробные рекомендации

Инструкция по строительству

Желательно перед началом работ составить подробную схему кладки печи голландки с плитой. По ней будет удобно ориентироваться в процессе монтажа всей конструкции.

Сначала под печку нужно выкопать яму примерно 50×50 см на 75-80 см глубины. На дно ямы засыпаем слой песка в 10 см толщины и такой же слой щебня. Далее на всю высоту до верха ямы размещают армированную сетку. Смешиваем раствор бетона из песка и цемента в пропорции 1:3. Далее собираем опалубку из фанеры или досок и заливаем все раствором, после чего оставляем конструкцию сохнуть на неделю.

Когда фундамент полностью застынет, на него стелют гидроизоляцию из рубероида, уложенного в два слоя. Далее берем предварительно замоченную на 2 суток глину (8 литров), 900 г термостойкого печного клея и 2 ведра песка, все тщательно перемешиваем. Полученную смесь, по консистенции похожую на густую сметану, наносим поверх рубероида.

Руководство по шагам

Прежде чем начать работу, стоит сделать схему и подробный чертеж, чтобы не допустить грубых ошибок. Для возведения Голландки технология обязательно требует прочное основание и оно не должно соприкасаться с фундаментом дома. По габаритам – больше на 20 см, чем печка. Монтируют своими руками либо из кирпича, либо так же, как и основу для здания – заливкой бетонного раствора с арматурой. Второй вариант для Голландки предпочтительнее, так как является более надежным и способен выдерживать большие нагрузки. В любом случае перед кладкой печи из кирпича надо дождаться полного его просыхания.

После этого фундамент покрывают слоем гидроизоляции (толь, пергамин, рубероид, мастика, битум). Далее подготавливается раствор для укладки кирпичей. Смешивают глину, песок и воду в соотношение 1:1:4, по консистенции должен быть похож на густую сметану. Затем насыпается песок толщиной до 5 см и поливается водой. Для строительства печки используются полнотелый керамический и шамотный (огнеупорный) кирпичи. Последний обязательно применяется для формирования топки и мест, подвергающихся значительному нагреву и воздействию огня, так как обычный не способен переносить высокие температуры.

Подробная пошаговая инструкция порядовки Голландки с варочной плитой и духовкой, расположенных сбоку:

1. Укладывается сплошным слоем 1-ый, 2-ой и 3-ий ряды печки из обычных кирпичей. Все время следует проверять ровность порядовки и вертикальность углов. Для этого по технологии монтажа отопительной печи рекомендуется использовать вместе строительный уровень и отвес.

2. В 4-ом и 5-ом рядах размещается дверца для поддувала, в 6-ом ее закладывают, причем кирпичом, распиленным вдоль. На этом же этапе порядовки Голландки готовится место для колосника. Для этого в блоках вырезается углубление на 5 мм длиннее, чем колосниковая решетка, чтобы было пространство для термического расширения металла.

3. В 7-ом ряду проводится монтаж дверцы топки Голландки с плитой. На 8-ом и 9-ом продолжают класть все так же, как и раньше.

4. В 10-ом перекрывают топочную дверцу печи Голландки и делают углубления в кирпичах для плиты. После установки ее края необходимо обязательно закрыть металлическим уголком. Благодаря ему блоки не будут подвергаться каким-либо повреждениям.

5. С 11-го по 14-ый этап порядовки Голландки формируют зону над варочной поверхностью. Причем в последнем монтируется второй уголок таким же образом, как и первый. На него будут размещаться следующие ряды.

6. На 16-ом и 17-ом проводится установка дверцы для прочистки дымоходных каналов Голландки, а также ставятся кирпичи для духовки. На 18-ом она перекрывается.

7. В 21-ом рекомендуется положить металлические полосы, чтобы было удобнее закладывать кирпич над духовкой. На 22-ом этапе порядовки она перекрывается.

8. В 23-ем монтируется задвижка для дымохода Голландки, для этого следует подпилить кирпичи в зависимости от ее размеров.

9. 24-ый ряд печки для отопления с варочной поверхностью делается большего размера, чем остальные (должен выступать не меньше чем на 3 см). Следующий этап укладывается стандартно.

10. С 26-го ряда начинается строительство дымохода.

Порядок укладки кирпичей

Устройство голландки

  • Толщина стенок «голландки» равняется одному кирпичу.
  • Уложив гидроизоляционный материал на застывший фундамент, сверху него нужно насыпать тонкую прослойку песка, и плашмя выложить первый ряд заранее замоченных в воде кирпичей, соблюдая небольшое расстояние между ними. При кладке самой печи используется раствор на основе глины: сверху, на выложенные кирпичи, наносится раствор, который постепенно опускается в оставленное пространство между кирпичами. Все следующие ряды связываются раствором, как обычно.
  • Кладка голландки Сразу же после выкладки первого ряда необходимо от углов и середины каждой из 4 стен строго вертикально натянуть веревки, чтобы соблюсти размеры «голландки» и выложить ее ровно.
  • Второй ряд требуется выложить целиком, со сдвигом на пол кирпича относительно кирпичей, выложенных по периметру первого ряда. В третьем ряду требуется обустроить дверцу поддувала. Так как используется уже готовая металлическая дверца, необходимо оставить место как в горизонтальном ряду, так и в вертикальных, для монтажа дверцы. Между четвертым и пятым рядом нужно уложить колосниковую решетку с возможностью ее последующей замены, и начиная с 6 ряда требуется начать выкладывать топливную камеру, в том числе и ее дверцу.
  • Стены топливной камеры нужно продолжать выкладывать до 13 ряда включительно.
  • В 14 и 15 рядах нужно обустроить перекрытие топливника, выкладывая кирпичи на ребро. Далее с помощью кирпичей, поставленных на ребра, формируется удлиненный дымоход, по которому будет подниматься дым по мере сгорания дров или угля в топливной камере.
  • Если нужно возвести компактную «голландку», то ее дымоходы с помощью особой технологии выкладки как будто бы сворачиваются в кольцо. При монтаже большой печи длинный дымоход располагается без сворачивания, и таким образом, классическая «голландка» занимает довольно много места.
  • Наконец длинный дымоход сводится к дымовой трубе, выходя наружу через крышу. В районе крыши нужно снова выкладывать кирпичи плашмя, достигнув, таким образом, большей толщины. Кроме того, нужно использовать изолирующие материалы для предотвращения слишком сильного нагрева перекрытий.
  • Эксплуатация «голландки» возможна уже спустя 2-3 недели после ее выкладки.

После кладки

Сушка

Сушка отопительного прибора из кирпича входит в число обязательных мероприятий, которые проводятся до начала активного эксплуатирования прибора. Сушат печь в два этапа:

  • в естественных условиях. Период такого вида сушки печи после завершения кладочных работ составляет примерно 6 — 8 дней. В это время должны быть открыты все дверцы и задвижки, обеспечивающие естественную циркуляцию воздушного потока, который проходя по каналам прибора, выводит влажные пары через дымовую трубу на улицу. Таким образом обеспечивается только сушка поверхности кладочных слоёв;
  • принудительная сушка. Её проводят с помощью сухих мелких дров ежедневно в течение недели в тёплое время года. В осенне-зимний сезон время для проведения принудительной сушки нужно продлить на 1 — 2 недели.

Об окончании сушки может сигнализировать отсутствие продуктов конденсации на дверцах и задвижках закрытого прибора.

Отделка и облицовка

Устройство финишной отделки печи голландки можно выполнить разными способами: покрыть слоем декоративной штукатурки и побелить, облицевать кафелем, изразцами или плоским камнем.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

В целях повышения пожаробезопасности, на напольное покрытие перед поддувальной дверцей обязательно кладут теплоизолирующий материал, и покрывают его сверху листовой сталью, ширина которой должна быть минимум 0,6 м.

Первая тестовая топка

Когда все части печи и дымоход полностью высохли, нужно провести тестовую топку печи.

Основные моменты:

  • Кратковременный розжиг лучше провести поздним вечером, когда температура на улице будет ниже, чем внутри помещения. Закладка топлива при первой топке должна быть минимальной. Если розжиг был успешным, нужно добавить немного сырых дров, которые больше дымят.
  • Если дымоход достаточной высоты, хорошо изолирован, то дым не проникнет в помещение. Если складывается обратная ситуация, то нужно проверить каналы на предмет неточности монтажа и повреждений.
  • Последний этап первой топки — это максимальный разогрев агрегата в течение нескольких часов.  В этот период проверяют, нет появились ли трещины в швах на лицевой плоскости прибора.

Особенности кладки голландской печи

Галанка: основные характеристики и материалы Печь галанка (гуланка, голландка) может использоваться для любых целей, за исключением выпечки хлеба. Печи можно выложить своими руками, соблюдая определенные инструкции.

Схема печи голландки.

Галанки достаточно эффективны, так как равномерно и быстро прогревают среднее по величине помещение.

Благодаря вертикально расположенным извилистым ходам #8212; дымооборотам, печь способна держать, в зависимости от внешней температуры, тепло от 12 до 24 часов.

Ширина может быть от 70 см до 1 м, глубина #8212; 1-2 м, а высота #8212; 2-2,5 м.

Голландская печь не велика по размеру, поэтому возможно строительства своими руками. Для этого нужно приобрести материалы:

  • красный кирпич #8212; 382 шт.;
  • огнеупорный кирпич #8212; 43 штуки;
  • плитки чугунные (дополнительные) #8212; 2 шт.;
  • предпотолочный лист #8212; 1 шт.;
  • стальные уголки #8212; 3 шт.;
  • полосы стальные.

Некоторые из металлических и чугунных предметов продаются комплектами. В них входят печные плита, колосник, задвижки, дверки, духовка, водогрейная коробка.

Порядок кладки печки-галанки

Схема печи #171;Галанка#187;.

Для разметки рядов кладки используется порядовка #8212; рейка с засечками, соответствующими высоте ряда кладки. При кладке своими руками действовать следует согласно пошаговой инструкции и чертежам (чертеж 1).

Первые 2 ряда кладут, соблюдая перевязку. Сверху 2-го ряда устанавливается поддувальная дверца, которую обкладывают кирпичами в 3-ей линии. Оставляется промежуток для прочистного окна (под духовкой).

Духовку, вставленную на 4-м ряду, усиливают кровельным железом с 3-х сторон. По бокам духовка обкладывается огнеупорными кирпичами, поставленными на ребро. На этом же уровне устанавливается топочная дверка.

Проложенная 5-я линия закрепляется поддувальную дверцу и расположенное под духовкой прочистное окно.

Устанавливается чугунная колосниковая решетка, выстилается огнеупорным кирпичом под топливником. Кладкой 6-го ряда закрепляются духовка и топочная дверца.

Для стенок духовки в 7-м ряду используют огнеупорный кирпич, выложенный на ребро. При кладке 8-го ряда укрепляется топочная дверца, сверху на нее прикрепляют стальную полосу. Сверху укладывается 9-я линия, устанавливается плита с использованием 10-миллиметровых пластин из стали с использованием кирпичей, положенных на ребро.

Система дымооборота печки-галанки

Схема работы печи наглядно представлена на разрезах А-А и Б-Б.

В 10-м ярусе галанки оставляется окно для чистки, которое перекрывается 11-м рядом. В нем оставляются еще 2 окна (для очистки опускных каналов и удаления сажи). Сверху накладываются 3 полоски из стали #8212; на них будут опираться висячие внутренние стенки.

Окна чистки каналов перекрываются 12-м рядом.

Устанавливается варочная камера. Под нее пропускается проволока, с ее помощью закрепляют рамку дверцы камеры.

Кирпичи, положенные в 13-м ряду на ребро, формируют с обеих сторон стенки паросборника.

Сверху укладывается стальная полоса и уголок. В 14-м ярусе выкладывается коробка из боковых стенок и щитка. Потолок варочной камеры перекрывается кирпичами в 2 ряда. В нем оставляется отверстие для вытяжки пара из печи.

В 15-х и 16-х рядах закладывается основа 2-х печей. Потолок нижней, малой образуется листом кровельной стали, положенной в 16-м ряду. Обкладывая паровую вытяжку, следует уменьшать ее сечение к 21 ряду.

17-й и 19-й ярусы кладутся в соответствии с порядовкой. При этом в 18-м ряду формируется окно для чистки в стенках обоих каналов.

20-м рядом перекрывается дымоход. Большая печка перекрывается посередине полоской из стали и с краю #8212; стальным уголком. Ее потолок формируется при кладке 21-го ряда при перекрытии дымооборота. Одновременно устанавливаются паровая и дымовая задвижки.

Со следующего ряда выкладывается шейка печи, переходящая в горизонтальную разделку в последних 2-3 рядах. Сечение дымохода к кладке печной дымовой трубы (перед ней устанавливается вторая задвижка) должно уменьшиться вдвое для тяги.

Разновидности печи

Со времен разработки голландской печи появилось большое количество модификаций. Ее постоянно усовершенствуют и вносят определенные изменения. Поэтому практически все отопительные конструкции стали называть голландками. Следует отметить, что название этой печи придумали в России.

Русские голландки

Многие мастера стали изменять внешний вид обычной русской печи и стали называть их голландскими конструкциями, но с технической стороны они не имеют ничего общего. Такие печи стали строить после того, как Петр I указал, что все отопительные конструкции должны быть построены на основеголландских устройств. Отечественные мастера додумались сложить оба варианта, и разработать совершенно новое устройство. Затем новый вариант вернулся обратно в Европу и стал широко использоваться среди населения .

Шведские печи

В отличие от голландского варианта, шведки оснащены варочной камерой и плитой. Поэтому их можно использовать не только для отопления помещения, но и для приготовления пищи. При необходимости в такую конструкцию можно установить духовку, теплогенератор или водогрейный короб. Точно выложить все ряды шведки поможет порядовка .

https://youtube.com/watch?v=jTKaiStDdxM

Круглая голландка

Данный вариант также был разработан в России. хотя имеет немецкое происхождение. Схема устройства достаточно простая: дымооборот, три канала. Работает печь за счет тления деревянного топлива. Она строится на железном кожухе, что уменьшает ее себестоимость. При этомотопительнаяконструкция имеет хорошую теплоотдачу. Однако большое количество тепла уходит через трубу. Несмотря на небольшую стоимость, устройство является пожароопасным, появляется копоть на кожухе. требует регулярного ухода, который не так просто дается .

Малая дачная

Этот вариант конструкции представляет собой небольшую печь, которая предназначена для отопления небольшой площади, до 20м2. В качестве топлива используется уголь или дрова. Подготовленная схема и порядовка позволят изготовить конструкцию соответствующих размеров. Небольшие габариты достигаются путем сворачивания в маленькое кольцо труб дымооборота. Размеры конструкции составляют 520X520 миллиметров .

Как выглядит печь-голландка и почему так популярна

Внешний вид голландки

Незамысловатое, на первый взгляд, сооружение имеет немало преимуществ:

  1. «Голландка» способна быстро разогреваться от самой малой порции топлива. При этом его перерасход во время протопки после длительного простоя очень мал.
  2. Конструкция данной печи предусматривает применение сравнительно небольшого количества материала, поэтому она является относительно лёгкой. Для сравнения: большая голландская печь строится из 650 кирпичей, тогда как большая русская — из 2500. При этом отапливаемая площадь для «голландки» составляет 60 м2, в то время как для русской — только 45 м2. Кроме того, принцип устройства «голландки» позволяет существенно сократить исходные размеры — вплоть до 0,5х0,5 м в плане. Данное преимущество позволяет без опасений размещать «голландку» на междуэтажном перекрытии.
  3. Канальный лабиринт в теле печки оказывает большое сопротивление обратной тяге, поэтому задымления при задувании ветра в трубу практически никогда не происходит.
  4. Хотя голландская печь изначально создавалась как чисто отопительная, её легко можно оснастить варочной плитой — режим горения при этом нарушен не будет.
  5. Канальную часть печи можно вытянуть вверх на 2 этажа (а некоторые вытягивают и до 4-х), при этом КПД её останется на прежнем уровне.
  6. Особенности конструкции в сочетании с небольшой толщиной стенок исключают развитие значительных температурных деформаций в кладке, поэтому голландка нетребовательна к качеству материалов. Хороший кирпич (огнеупорный) потребуется только для сооружения топки. Остальную часть иногда выкладывают даже из пережжённого или пустотелого кирпича.
  7. В канальной части легко можно найти область с оптимальной температурой для установки духового шкафа или водяного теплообменника.
  8. Нерегулярное использование не наносит абсолютно никакого вреда печи. При этом топить её можно, минуя разгонную фазу — кладка от этого не растрескается.

Как видно, список достоинств у данной печи весьма впечатляющий. Но, несмотря на это, идеальной её назвать нельзя. Вот какой ценой удалось добиться указанных преимуществ:

  1. «Голландка» обладает очень низким КПД — в пределах 40%. Для сравнения: русская печь усваивает более 80% заложенной в топливе тепловой энергии.
  2. Стоит хоть немного замешкаться с перекрытием вьюшки после протопки, как печь тут же будет выстужена холодным воздухом. Он затягивается через дымоход канальным лабиринтом, который действует подобно сифону.
  3. «Голландка» не рассчитана на применение бросового топлива, полностью сгорающего за короткий срок. Её не стоит топить, к примеру, камышом, соломой, хворостом и тому подобными материалами: львиная доля произведённого тепла улетучится через дымоход. С максимальным эффектом печь работает на долгоиграющем топливе (дрова, уголь, торф), причём в режиме тления.
  4. При использовании недорогих видов топлива с высокой зольностью дымоход быстро зарастает сажей.

При чрезмерно интенсивной топке печь-голландка может выделять угарный газ в помещение.

Этап 4. Кладка

Внимание! При кладке каждый кирпич следует помещать в воду секунд на десять. Это необходимо для того, чтобы кирпичи не поглощали влагу из глины

Вначале основание конструкции покрывается двумя слоями рубероида. Далее засыпается 5-сантиметровый слой речного песка. Песок выравнивается, проверяется на предмет горизонтальности. после чего сбрызгивается небольшим количеством воды.

По завершении подготовительных работ можно приступать непосредственно к кладке.

Ряд №1. Первый ряд кладется «насухую», без раствора. Для этого потребуется двенадцать кирпичей – они кладутся, проверяются монтажным уровнем и лишь после этого покрываются незначительным слоем раствора.

Ряд №№2,3. Кирпичи ложатся плашмя, в этот раз на раствор (дальше их нужно выкладывать «на ребро» вплоть до верхней части топки).

Ряд №№4,5. Используются шамотные кирпичи, зачастую желтого цвета. Параллельно формируется подкладка для перегородки дымоходного канала. Задняя стенка выкладывается из «вышибного» кирпича, уложенного «насухую».

Внимание! Раствор не нужен, т. к

этот кирпич будет все время извлекаться для прочистки дымохода от сажи. Разумеется, вместо этого заднюю стенку можно оборудовать дополнительной дверкой, но в таком случае тепло будет быстро выходить из конструкции.

Также на этом этапе нужно установить дверку для топливника. Желательно ее обмотать асбестом, хотя в последнее время этот материал достаточно трудно найти. В качестве альтернативы можно использовать любой другой негорючий материал. Для фиксации дверки используется стальная проволока, которая вставляется в кладочные швы.

Ряд №№6,7. Здесь все делается так же, как в четвертом ряду. Порядовка может несколько меняться еще до верхней части дверки, но в данном случае все зависит от высоты будущей конструкции. По завершении обвязки дверки (зачастую это происходит при укладке седьмого ряда) кирпичи опять раскладываются плашмя. Перевязка все время контролируется, периодически проверяются горизонтальность и месторасположени е каждого угла печи.

Внимание! В седьмом ряду кирпич укладывается плашмя, а тыльная стенка остается «на ребре». Способ укладки кирпичей меняется, лишь начиная с восьмого ряда

Ряд №8. Отличается тем, что над топочной камерой устанавливается скошенный кирпич. Подобная хитрость позволит использовать печь в качестве камина после открывания топки. Этот ряд полностью перекрывает топочную.

Ряд №9. Кирпич смещается назад (примерно на 1/2 ширины). Поверх девятого ряда укладывается какой-нибудь негорючий материал (к примеру, шнур из асбеста), на который устанавливается варочная плита (если она предусматриваетс я конструкцией).

Укладка уплотнителя для варочной плиты

Ряд №10. Далее возводится основание под дымоходную трубу. Если строится голландка легкой модификации, то в качестве дымохода лучше использовать металлическую трубу, поскольку кирпичная конструкция будет чересчур тяжелой.

Ряд №11. На данном этапе вкладывается задвижка, предварительно уплотненная асбестом. Параллельно формируется стык между конструкцией и дымоходной трубой. Характерно, что кладку здесь следует выполнять в ¼ кирпича.

Внимание! Во избежание типичных ошибок новичкам рекомендуется вначале сложить печь из кирпича без использования раствора и уже потом, если все нормально, заново ее переложить

Подготовительные этапы

Прежде чем приступить непосредственно к укладке печи, нужно залить фундамент и подготовить связующий раствор.

Обустройство фундамента

Если в помещении уже имеется напольное покрытие, его необходимо снять. В идеале, место для голландской печи рассчитывается еще на этапах строительства дома. От основного фундамента печной отделяется песчаной подушкой. Схема стандартного фундамента для кирпичной печи изображена на рисунке 7.

Схема фундамента для кирпичной печи

Подготавливается котлован подходящего размера. Размеры его определяются просто: каждая сторона печи + 15–25 сантиметров. Глубина котлована должна составлять минимум 50 сантиметров. Дно засыпается слоем песка в 15 сантиметров, далее укладывается плита или кирпич. Все заливается густым раствором из цемента и песка, смешанного в пропорциях 3:1.

↓ Обязательно изучите рекомендованный материал по теме ↓

Как производят порядовку банной печи – конструкция и реализация

Пока раствор не затвердел, поверхность армируется прутьями. Выкладывается сетка из арматуры. Рекомендованный размер ячеек — 10×10 см. В местах пересечений также вертикально устанавливаются прутья арматуры. Соединительные узлы фиксируются с помощью стальной проволоки.

На арматуру высыпается слой щебня в 10 см. Затем подготавливается опалубка фундамента. Каждая сторона опалубки оборачивается рубероидом или гидроизолом. Поверхность щебенки заливается слоем бетона и разравнивается. Влажная поверхность фундамента посыпается сухим цементом и оставляется до полного высыхания.

В идеале, фундамент должен настаиваться месяц. Минимальный срок застывания фундамента — неделя. Когда фундамент полностью застыл, поверхность засыпается слоем песка в 3–5 сантиметров и укрывается слоем рубероида для полной гидроизоляции.

Замешивание глиняного раствора

Как уже говорилось ранее, в качестве связующего вещества при кладке печи используется глиняный раствор. Цемент не обладает высокой термостойкостью, поэтому он не подойдет. Для раствора разбитая на маленькие кусочки глина заливается водой, излишки которой обязательно нужно слить. В течение нескольких часов глина впитает в себя воду, и можно добавлять просеянный песок из расчета 2:1. В хорошо размешанную смесь добавляется 1/8 воды от общего объема. Готовить раствор необходимо за два — три дня до начала укладки.

Интересно: Проверить качество раствора можно просто. Мастерком раствор сдвигается в сторону. Если след рваный, раствор слишком густой. Если за мастерком смесь «плывет», значит нужно добавить еще немного глины. Если отпечаток гладкий, а бортик хорошо держит форму, раствор смешан идеально.

Достоинства и недостатки

Положительные особенности

Что даёт большое количество дымоходов в голландке:

  • Увеличивается площадь поверхности, а значит и отдача тепла;
  • t внешней поверхности – 60 – 70 оС;
  • Дым трудно продуть обратно: печь не дымит, когда задувается ветер в трубу;

Другие плюсы:

  • При грамотном использовании, срок её службы – 25 лет и более.
  • Хорошая пожаробезопасность голландки стала одной из причин её популяризации в России.
  • Печь прочна и надёжна. Допускает внесение множества изменений, без потери свойств.
  • Малые габариты (можно довести до половины метра2 в плане).
  • На большую голландку уйдёт всего 650 кирпичей – это сравнительно не много.
  • Печку можно тянуть вверх – на два, три и даже четыре этажа!

Недостатки

К минусам, или трудностям с голландкой можно отнести:

  • Порой приходится чистить её 1-2 раза за отопительный сезон;
  • По теплоёмкости голландка выигрывает у чугунных печей, но остывает гораздо быстрее, чем русские;
  • Если вовремя не закрыть вьюшку – выстывает моментально, а если закрыть рано, можно отравиться угарным газом;
  • Появление трещин при перегреве;
  • В сутки требуется две протопки.

Возможные сложности

Несмотря на простоту устройства, сооружение голландской печи требует наличия теоретических и практических навыков в данной сфере. Неопытный мастер может допустить недочет на любом этапе — от выбора подходящей схемы до закупки материалов и непосредственно укладки. Ценой ошибки могут стать как незначительные внешние дефекты, так и неправильное функционирование готовой голландки.

Печи — источники повышенной опасности. Любые ошибки, допущенные при сооружении, чреваты возникновением риска для здоровья и жизни домочадцев. Залогом высокой эффективности и безопасности эксплуатации голландок являются расчетные и монтажные работы, выполненные квалифицированными специалистами.

Кладка корпуса, облицовка

Печь голландка своими руками складывается из кирпича легче, чем классическая русская печь. Разработаны чертежи голландских печек на любой вкус и размер.

Если вы собрались сооружать голландку самостоятельно, то позаботьтесь, чтобы у вас была хорошая порядовка — «из головы» сложить печь не получится.

Как сложить печь голландку по порядовке? Порядовку можно сравнить с нотами в музыке. Не зря о хорошем печнике говорят, что он «кладет кирпичи как по нотам».

Порядовая схема состоит из специальных символов, значение которых указано на самом чертеже.

Правильная схема будет гарантией того, что вы сможете построить печь, которая будет функционировать как положено.

При укладке кирпичей соблюдают общие правила:

  • первый ряд выкладывают без раствора;
  • топку выкладывают огнеупорными кирпичами и не связывают их с кирпичами, из которых сложен корпус;
  • кирпичи скрепляют глиной или промышленными жаростойкие смесями, специально предназначенными для укладки печей;
  • огнеупорные кирпичи укладывают со швом толщиной 4 мм, для обычного шов должен составлять 7 мм.

После постройки конструкция должна просохнуть с открытыми дверцами не меньше двух недель.

В первый отопительный сезон еще не начинают отделку печи — нужно подождать, чтобы конструкция осела.

Отделать печку можно кафелем, изразцами или просто оштукатурить. В последнее время в связи с тенденцией к минимализму голландки часто оставляют без отделки, если они сложены из качественных кирпичей.

Оштукатурить печь можно глиной или специальной огнеупорной штукатуркой. Для крепости слои раствора наносят на каркас из оцинкованной сетки.

Первый слой делают из более жидкой смеси, толщина — не более 5 мм. Второй слой после нанесения тщательно выравнивают и затирают.

Нельзя протапливать печь для ускорения высыхания раствора. Если в процессе высыхания на поверхности штукатурки появились трещины, то их нужно расшить, смочить водой и затереть заново.

Облицевав голландку своими руками кафелем, можно избавиться от необходимости ежегодно белить печку.

Для отделки нужно использовать специальную клинкерную плитку. Обычный кафель не подойдет, так как он снизит КПД печи и быстро отвалится.

Плитку можно выкладывать двумя способами:

  • сделать независимый каркас из металлического уголка;
  • закрепить на клей.

Клей тоже потребуется специальный, для печных конструкций.

Разумеется, лучшим «нарядом» для голландки будет отделка на голландский же манер — изразцами, но они далеко не каждому по карману.

Изразцами печь отделывают еще на этапе строительства. Их насаживают на специальные крепления, вмурованные в кладку.

Вместо изразцов можно использовать искусственный камень. Это не идеальный вариант, так как он передает тепло хуже керамики.

Тем не менее, искусственный камень можно использовать, если нужен яркий и недорогой вариант отделки.

плита — Голландский перевод — Linguee

На цыпочках она подошла к t h e плите , c ar , протягивая свои цветочные духи под мышкой.

contespedagogiques.be

Op de toppen van haar tenen en met haar bloemensmaken onder de arm liep ze naar de kooktoestellen.

contespedagogiques.be

Размещайте приемопередатчик вдали от источников тепла, таких как радиаторы r , плита , a mp лифтов или других устройств, выделяющих значительное количество тепла.

images.kenwood.eu

Плата приемопередатчика на улице, теплообменник, радиатор, устройство, устройство и другое оборудование для теплого воздуха.

images.kenwood.eu

В противном случае — даже если t h e плита i s n ot не работает — она ​​должна оставаться закрытой, чтобы избежать повреждения других каминов и, следовательно, связанные с этим опасности.

desender-desmedt.com

Anders moet ze gesloten blijven — zelfs wanneer de kachel niet werkt, om beïnvloeding van andere verwarmingstoestellen en de daaraan verbonden risico’s te vermijden.

desender-desmedt.com

Более подробную информацию можете

[…]
получить при лет u r плита s p ec ialist.

кастельмонте.com

Meer informatie kunt u bij uw kac he l специалист […]

verkrijgen.

castelmonte.com

Контролирует температуру дыма и дает разрешение на запуск или отключение t h e печь d o wn , когда температура дыма падает ниже заданного значения ,

pelletinfo.net

Zij встретить de temperatuur van de rookgassen en schakelt de kachel aan of uit als de temperatuur van de rookgassen onder de geprogrammeerde waarde daalt.

pelletinfo.net

Никогда не используйте th i s плита i n a ny другое […]

, чем описано в следующих инструкциях.

mediastaging.ок … cadedesigns.com

Gebruik d eze brander noo it op enige […]

andere manier dan beschreven in de volgende Instructies.

mediastaging.ca … cadedesigns.com

Вход / крыльцо, гостиная с выходом на просторное заднее крыльцо,

[…]
кухня wi t h плита a n d холодильник, […]

2 спальни и 1 ванная комната.

micazu.com

Entree / voorporch, woonkamer met toegang tot de ruime achterporch, открытый

[…]
keuken m et gasfornuis en k oelkast, […]

2 slaapkamers en 1 badkamer.

micazu.nl

На пляже каждый выбирал камень, чтобы сесть на него вокруг t h e плита t h at Breakneck и Reckless всегда были с собой в своих экспедициях.

educationapoles.org

Op het strand koos iedereen een plekje rondom de olielantaarn die Breekhals en Waaghals op elk van hun Exports meebrachten.

educationapoles.org

Запрещается сжигать это на открытом воздухе

[…]
камин, дрова ni n g печь o r o перьевой огонь.

skh.org

Het is niet toegestaan ​​deze

[…]
в op en haa rd, houtkachel of open v uur te […]

verbranden.

skh.org

Например,

[…]
дополнительные покрытия из натурального камня и керамики могут создать современный дизайн в сочетании с классом ic a l плита b a se .

danskan.de

Hij kan bijvoorbeeld встретил элементы современного дизайна с классической основой verenigen.

danskan.de

2. Если в машинном отделении установлен газовый обогреватель с масляной горелкой n n r o r нагревательный прибор и двигатели должны быть сконструированы таким образом, чтобы нагревательный прибор и двигатели могли нормально и безопасно работать независимо друг от друга.

eur-lex.europa.eu

2. Indien een oliekachel met een verdampingsbrander of een oliestookinstallatie met een verstuivingsbrander in een machinekamer is opgesteld, moet de luchttoevoer voor het verwarmingsapparaat en de motoren zodanig zijn dat, enwarmingsapparaat en de motoren zodanig zijn dat, enwarmingsapparaat en de motoren zodanig zijn datapijarat verwarmings function, en en de motoren zodanig zijn datapijarat can enwarmings function.

eur-lex.europa.eu

Здесь есть очаровательная ti l e плита i n t he гостиная, чтобы согреть зимние вечера.

boekingsservice.nl

In de woonkamer bevindt zich een gezellige Kachelofen voor de warme winteravonden.

boekingsservice.nl

Никогда не позволяйте воде вытекать из ванны, если t h e плита h a s еще не погашена.

badenvanhout.nl

Laat nooit water uit de tobbe lopen wanneer u de ka chel nog niet heeft gedoofd.

badenvanhout.nl

Преимущество паровой стерилизации в том, что она намного быстрее (и безопаснее), чем традиционный метод кипячения.

[…]
бутылок в кастрюлю на т ч е плита .

usa.philips.com

Het voordeel van sterilisatie met stoom is dat

[…]

dit veel sneller (en veiliger) is dan de Traditionalele manier waarbij flessen in een pan op een

[…]
gasstel wor de n uitgekookt .

philips.be

Никогда не используйте th i s плита i n a n закрытое пространство, такое как кемпер, палатка, автомобиль или дом.

media.cascadedesigns.com

Gebruik deze brander nooit в een afgesloten ruimte zoals een camper, tent, auto of huis.

media.cascadedesigns.com

Оборудованная кухня с посудомоечной машиной, микроволновой печью, духовкой, электр. tr i c плита .

micazu.com

Geoutilleerde keuken встретил vaatwasmachine, магнетрон, печь, elektrisch fornuis.

micazu.nl

При использовании печи g a s плита , m ak e убедитесь, что пламя не выходит за край дна кастрюли.

fissler.com

Let er bij het gebruik van een gasfornuis op dat de vlam niet verder komt dan de rand van de panbodem.

fissler.com

Размещение нетермостойких предметов на обогревателе или вблизи него (даже если

[…]
холодная, начиная с т ч e плита c a n запускается автоматически) […]

запрещено!

desender-desmedt.com

Niet-warmtebestendige objecten op of nabij het toestel plaatsen (Zelfs wanneer het koud

[…]
is, gezien he t vanzelf k an ontsteken) […]

запрещен!

desender-desmedt.com

В начале войны у них тоже была холодная зима, но тогда еще хватило на

[…]
есть и уголь для обогрева т ч e плита .

personeel.unimaas.nl

Aan het begin van de oorlog было

[…]

er ook zo’n koude winter geweest, maar toen was er nog genoeg te eten en er waren

[…]
ook nog ko len o m de k achel t e stoken.

personeel.unimaas.nl

Влияние кратковременных потребителей (микроволновая печь, электр. tr i c плита , w as навесная машина, насосы, электрические лебедки) часто переоценивается.

victronenergy.com

Het energieverbruik van kortstondige verbruikers (магнетрон, электрическая плита, wasmachine, pompen, лебедки) wordt vaak overschat.

victronenergy.com.br

В доме уютная гостиная с деревянным брусом ni n g плита a n d большие окна с видом на море, современная открытая кухня, 3 спальни и ванная комната с подогревом пола.

feriepartner.com

Het huis heeft verder een gezellige woonkamer met een houtkachel en grote ramen met fantastisch uitzicht over de zee, een moderne open keuken, 3 slaapkamers en een badkamer met vloerverwarming.

feriepartner.nl

Предположим здесь, что генератор будет работать не реже двух раз в день, всякий раз, когда используются elec tr i c плита и ov , когда генератор воды включен во время стирки и / или мытья посуды.

victronenergy.pl

Laten we aannemen dat de generator tenminste twee keer per dag draait, wanneer de kookplaat en / of ovens in gebruik zijn, als de watermaker is ingeschakeld en tijdens het wassen en / of afwassen.

victronenergy.pl

Может ли дровяная печь ni n g печь / b u il t-in fire быть подключена к системе центрального отопления?

interfocos.com

Kan een houtkachel / inbouwhaard aangesloten worden op een c.v.-installatie?

interfocos.com

Исключение

[…]
риски во время отсутствия Кого не было в этой ситуации: едва вы вышли из дома, как начинаете задумываться, выключили ли вы t h e плита o r i ron и была ли активирована система сигнализации.

download.gira.com

Ондервег Ризико нейтрализует Wie kent het niet: ben je net onderweg, vraag je je af of thuis d e kookplaat o f het strijkijzer wel zijn uitgeschakeld en de alarminstallatie is ingeschakeld is ingeschakeld.

download.gira.com

Преимущество th i s плита i s t he дымоход […]

через стену наружу.

solarcooking.nl

Voordeel va n dez e плита i s de ro okuitlaat […]

Door de muur naar buiten.

solarcooking.nl

Приготовление на г a с плита : ca При приготовлении пищи на открытом воздухе всегда следует выполнять его…]

кольцевых плит.

bim.ie

Koken op een gasfornuis: wees voorzichtig bij het koken op open gaspitten.

bim.ie

Некоторые вечера будут

[…]
ваш хост на t h e плита t o c ook up с […]

люблю одно из этих приготовлений, основанное на естественной кулинарии.

очаровательная кровать и завтрак.eu

Sommige avonden zal uw

[…]
gastheer zijn o p de kachel te k ok en met […]

liefde een van deze voorbereidingen op base van natuurlijke koken.

очаровательная кроватьandbreakfast.eu

.

Голландская печь — Определение чего угодно



пердеж поверх крышек дуны, а не под ними.
«Мы с девушкой обнимались и смотрели телевизор, пока она не почувствовала запах того, что было на голландской печи.

Читайте также:

  • вытащить Jason

    в последнюю минуту, отказавшись от ваших коллег на еженедельный обед в пятницу, который обычно собирают все вместе. коллега: «Привет, Джейми! хочу прийти сегодня на обед »коллега b:« конечно! » (полчаса спустя): коллега б: «Я на самом деле собираюсь вытащить Джейсона и не присоединяться ко всем вам на обед…», когда у вас есть критическое […]

  • Тянуть кубинец

    Акт о том, что человеку нужно доставить в больницу на машине скорой помощи из-за употребления большого количества алкоголя.человек 1: чувак что случилось прошлой ночью ?! человек 2: вы тащили кубинец и нам пришлось отвезти вас в больницу

  • тянет экспресс-киоск

    , иду в местный обычный магазин и крадет курительные предметы, йо н-г- я тяну экспресс-киоск на черном и мягком сегодня, вы хотите в

  • накачать громкость

    , когда кому-то надо дерьмо. музыка играет громко, чтобы человек в ванной чувствовал себя лучше, зная, что другие люди его не слышат.д-мин… мне нужно накачать объем

  • PJ Canterbury

    pj проживает в своем доме в Сьерра-Мадре, где он любит читать романы и писать стихи. когда он этого не делает (24 часа в сутки), он проводит время, играя в безумия, смотря фильмы и выпивая. хотя в школе он всегда впадает в спячку. Патрик Джеймс, этот грязный парень, болеет за человека. […]


Отказ от ответственности: определение / значение Dutch Stove не следует считать полным, актуальным и не предназначено для использования вместо посещения, консультации или совета юриста, врача или любого другого специалиста.Все материалы на этом сайте предназначены только для информационных целей.

,

Отправить ответ

avatar
  Подписаться
Уведомление о
