100 фото простой и быстрой схемы подключения

Яркой изюминкой в интерьере, станут цементные светильники. Новые, оригинальные решения, украсят и качественно будут освещать, необходимое пространство. Для удобства управления, оригинальными, световыми решениями, стоит предусмотреть проходные выключатели при проектировании и монтаже электропроводки.

Когда возникает необходимость производить включения/отключения одного и того же источника света из разных мест, то используют проходной выключатель. По выполняемым функциям его будет корректнее именовать переключателем, далее станет более понятно почему. Проходной выключатель также имеет и другие названия: перекрестный, дублирующий и перекидной переключатель.

Рассмотрев фото проходных выключателей вы не найдете внешнего отличия от стандартного. Основное отличие проходного от стандартного выключателя является то, что у него отсутствует определенное положение для включения или отключения. Для понятия различия в принципах работы можно найти фото схемы подключения проходных выключателей и обычного и сравнить их.

При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух. Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две “управляющие” линии. И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.

Внимание! Во время ремонта нужно помнить, что один провод между переключателями всегда под напряжением.


Сфера применения проходного выключателя

Их используют в больших помещениях или протяженных помещениях с различными входами. Главном преимуществом их применения является способность производить включение/отключение света и электроприборов с различных мест. Очень удобно применение проходного переключателя на лестничных пролетах. Также выключатель возможно установить в спальной комнате, чтобы можно было включать свет при входе в комнату, а выключать уже в постели.

Разновидности и условные обозначения на схемах

Существуют различные виды переключателей, которые зависят от условия использования.

Для установки в стене и снаружи – 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

Подключение проходного выключателя на 2 точки

Ввиду необходимости применения большего количества проводов сложность подключения увеличивается. Схема подключения выглядит следующим образом. В распаячную коробку заводятся от источника питания фаза и ноль.

Ноль провод направляют напрямую к источнику света, а фазу на переключатель. Внутри переключателя происходит разделение на 2 линии, которые направляются далее в распаячную коробку и далее идут на второй выключатель. И по прошествии него провод заводится на лампу.

Возможно сэкономить на количестве провода, соединив «управляющие» линии напрямую, но компетентный электрик так не сделает по следующим причинам:

  • подключение с использованием распаячной коробки правильнее в связи с предъявляемыми нормами для электроцепей;
  • простота ремонта. Возможно произвести прозвон проводов на участках, для выявления неисправности;
  • упростит установку подключения дополнительного переключателя.

Схема при присоединении 3-его и последующих переключателей

Согласно схеме подключения при использовании 2-х переключателей становится ясно, что проходные переключатели можно применять лишь в паре и 3-е такое оборудование подключить уже не получится.

Данная проблема решается применением перекрестного (реверсивного) переключателя – внешне не имеет отличия, но для подключения использует четыре клеммы.

Как вытекает из названия его главное предназначение смена подсоединенных проводов местами. Чтобы понять принцип работы лучше всего посмотреть схему подключения с 3-мя и более переключателями.

Заключение

Надеемся, что благодаря данной статье стал понятен принцип работы проходного выключателя и способы его подключения в электрическую сеть.


И теперь стало ясно как подключить проходной выключатель своими руками при наличие минимальных электротехнических навыков. В случае не уверенности в своих способностях самостоятельного подключения лучше доверить его профессионалам.

Фото проходных выключателей


Также рекомендуем посетить:

Post Views: Статистика просмотров 1 070

Одноклавишный выключатель - установка и схема подключения (90 фото)

В процессе ремонта системы освещения в доме может возникнуть необходимость установки нового выключателя взамен испортившегося или же на новом месте. Этот процесс несложный и в большинстве случаев с ним можно справиться самостоятельно. А как подключить одноклавишный выключатель своими руками вы узнаете из нашей статьи.

Выбор устройства

Если вы приняли решение провести все работы самостоятельно, то в первую очередь нужно правильно подобрать выключатель. Обращаться следует только в специализированные электротехнические и строительные торговые сети. Там вы сможете найти широкий ассортимент по техническим параметрам и дизайну.

При этом важно знать, как выбрать выключатель правильно. Например, стандартные параметры проводки 250 В и 10 А требуют обязательного соответствия ГОСТу Р 51324.1-99 с подтверждением качества знаком страны-производителя.

Напряжение и ток, которые допустимы для выключателя, могут быть разными. Поэтому, например, металлокерамические контакты с содержанием серебра, имеют ограничение до 4 А. Следует также подобрать вариант с необходимым числом полюсов – от 1 до 3.

Различаются модели и по особенностям переключателя:

  • потолочного типа;
  • с кнопкой;
  • клавишная модификация;
  • перекидной;
  • поворотный.

Сам выключатель может быть рассчитан на открытый тип монтажа проводки. В этом случае сначала ставится деревянная прокладка – подрозетник, а затем сверху сам корпус. Для скрытой проводки требуется предварительный монтаж выключателя в специальном гнезде, а затем подключение электропровода.

При покупке следует оценить качество и прочность сборки, проверить работу переключателя. Не следует брать образцы, в которых видны дефекты или клавиша перемещается со скрипом.

Правила установки

При обычной замене конструкции никаких особо сложных манипуляций производить не придется. На фото одноклавишного выключателя можно оценить объем требуемых работ.

Установка коробки распределительного типа

В процессе создания новой электрической цепи нужно определиться со способом проведения кабеля. В самом простом случае рекомендуется использовать открытую проводку по поверхности помещения или здания. Кабель можно оставить в открытом виде, дополнительно защитив гофрой, или же поместить в специальный короб. Выключатель потребуется накладного типа.

Более сложными будут работы при прокладке проводки внутри стен. Для этого потребуется их штробирование. А сам выключатель будет монтироваться в специальную защитную коробку. В любом случае все работы следует вести только после отключения электроэнергии.

Рассмотрим схему одноклавишного выключателя при установке коробки для общей электротехнической группы с эксплуатацией светильника на несколько ламп. В этом случае в коробку подводится по два провода – на точку освещения, выключатель и для питания.


Вооружившись омметром, необходимо идентифицировать их. Затем производятся такие действия:

  • нулевой проводник подключается на провод светильника, идущий от контакта патрона;
  • фазный объединяется с проводом от выключателя;
  • два последних провода соединяются друг с другом.

Подключение конструкции скрытого типа

Когда провода подведены или вы производите простую замену механизма, необходимо начать монтировать выключатель. Но сначала ставится коробка из металла или пластика. Она подойдет как для плотных стен, так и для полых.

Популярностью пользуются модели, изготовленные из пластика термостойкого типа. Эта модификация отличается высокой степенью надежности. Стандартные габариты – 40 мм по глубине и 70 мм в диаметре.

После того, как вы извлекли шурупы и убрали заглушки из отверстий для проводов, коробку можно ставить в гнездо. Для ее прочного закрепления можно воспользоваться алебастром, а на тонких панельных поверхностях используют специальные скобы. Подключение производится по соответствующей схеме.

Для установки выключателя надо снять клавишу и фиксатор. Затем к гнездам подводится провод и зажимается. Его подсоединение может производиться несколькими способами:

  • зажатием винтовым сечением;
  • установкой в отверстие, когда клавиша будет нажата, с последующим освобождением клавиши и зажимом провода;
  • прижатием к пластине шляпкой зажимного винта;
  • зажажием пластиной, закрепляемой движением винта.

На завершающем этапе конструкция крепится в коробке.

Особенности внешней установки

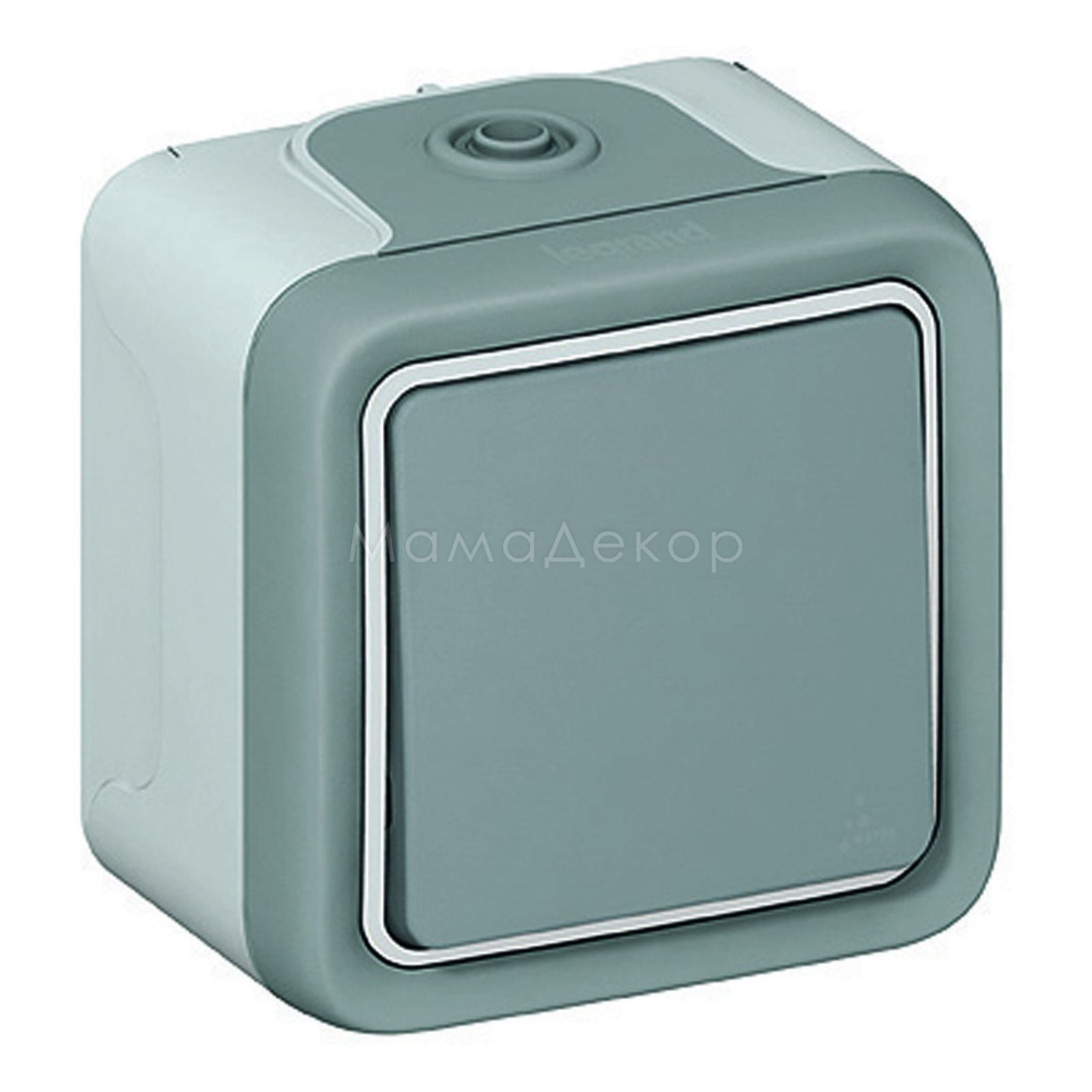

Накладной выключатель монтируется по аналогичной схеме. В этом случае вы избежите затрат на прокладку проводов внутри стен. Не надо будет бурить гнездо и ставить коробку.

Сначала следует просверлить отверстия в поверхности основания для крепления конструкции. Потом надо вести в них гильзу дюбеля. После подсоединения к выключателю проводов его можно крепить на стенку.

Выбор и монтаж одноклавишного выключателя не отличается сложностью. Вы сможете подобрать наилучший вариант конструкции и быстро произвести замену. Важно при этом соблюдать правила и технику безопасности.

Фото одноклавишных выключателей


Также рекомендуем посетить:

Post Views: Статистика просмотров 333

виды, подключение своими руками, схемы

Для контроля систем освещения необходимо использовать специальные приборы. Дистанционный выключатель света с пультом и классический контактный вариант являются необходимыми устройствами в квартире и частном доме.

Виды

Сейчас на рынке представлено огромное количество разнообразных выключателей, которые разнятся по конструкции и принципу работы. Рассмотрим основные из них:

  1. Кнопочные;
  2. Поворотные;
  3. Диммеры;
  4. Дистанционные;
  5. Переключатели со шнуром;
  6. Выключатели с расширенным функционалом (инфракрасный вариант, с датчиком движения, акустический и т. д.).

Одноклавишный и двухклавишный (двойной) выключатели света являются наиболее распространенными в нашем время. Принцип их работы основан на замыкании электрической цепи при переключении контрольной кнопки. Они очень просты как в использовании, так и в установке. Конструкция этого выключателя позволяет устанавливать его в любой части жилища или производственного помещения, его проще всего заменить или модернизировать. Также достаточно часто их монтируют для подсветки мебели или интерьерных ниш.

Фото — клавишные переключатели

Поворотный переключатель является самым первым подобным устройством. Внутри такого прибора расположен специальный поворотный механизм, который замыкает контакты при изменении положения ручки. Сейчас можно встретить современные поворотные выключатели света с регулятором яркости (диммером). В основном они выпускаются в ретро-стиле для стилистического оформления интерьера.

Плавный диммерный выключатель или реостат основан на принципе изменения яркости света, он может быть контактный и бесконтактный. Подобную модель часто устанавливают в детских комнатах или офисных помещениях, но ими также пользуются в кинотеатрах, на производстве. Он представляет собой классический электронный резистор, который подключается к питающему кабелю. Его можно использовать для контроля любых типов ламп.

Фото — диммер

Дистанционные выключатели идеально подойдут для установки в помещениях с большой площадью. Такое устройство контролируется пультом, к примеру, Livolo. «Умный» переключатель состоит из приемного пункта и управляющей схемы. Приемник может устанавливаться в любой точке квартиры и даже иногда за её пределами, его контактные провода соединяются с необходимым светильником, контроль работы которого осуществляется за счет переключения клавиш на пульте. Главным достоинством такого принципа работы является возможность контролировать сразу несколько отдельных переключателей или даже целых групп устройств для освещения жилья.

Фото — пульт управления

Практически все типы выключателей света со шнуром используются для настенных светильников бра. Они удобны в использовании в спальнях и детских комнатах, у них доступная цена и большой ассортимент дизайна. Их принцип работы похож на классический клавишный, исключая одну деталь: замыкание контактов производится нажатием кнопки, а при помощи шнура.

Виды выключателей света с расширенным функционалом:

  1. С датчиком движения;
  2. С таймером;
  3. Создающие эффект присутствия;
  4. Беспроводные и сенсорные;
  5. Акустические.

Автоматические выключатели со встроенным датчиком движения представляют собой достаточно сложный прибор, который состоит из нескольких частей. Первая – это сенсор, воспринимающий инфракрасные лучи, второй – светильник. Главной особенностью этой модели является возможности при правильной настройке обеспечить включение света исключительно в месте, где сейчас находится человек. В основном это уличный или проходной (для заднего двора, в подъездах, коридорах) прибор, который производится в антивандальном исполнении: защищенный решеткой. Эти сенсорные датчики могут реагировать как на тепло человеческого тела, так и на ультразвук.

Фото — датчик движения

При этом беспроводные сенсорные выключатели света с эффектом присутствия являются полной противоположностью этим устройствам. Они напротив, необходимы для отключения света в момент, когда какое-то помещение пустеет. Этот прибор часто применяется в магазинах или крупных офисах.

Выключатель с таймером – это регулятор света, который включается только на какое-то определенное время. Такая система работы позволяет обеспечить экономию электрической энергии. Регулируемый таймер встроен непосредственно в светильник, при этом не во всех моделях есть функция настройки. В зависимости от марки и типа, регулировка может осуществляться от нескольких минут до нескольких часов, а после истечения времени свет сам по себе погаснет.

Фото — таймер

Звуковой выключатель отличается от инфракрасного тем, что реагирует на колебания воздуха при звуковых волнах, он выключается и включается по хлопку. При необходимости его можно изготовить с регулировкой яркости света или дополнить другими функциями.

Схема акустического датчика

Отдельно нужно рассмотреть такие модели выключателей, как беспроводные или сенсорные. Они могут устанавливаться в любой части дома, на мебели и прочих поверхностях. Для их управления используется достаточно простая схема, при которой сенсорный датчик встраивается в щиток или специальную панель. Он передает радиосигналы или импульсы wifi на приёмники, встроенные в светильники. Этот накладной прибор можно перенести в любую часть жилья или офиса и управлять освещением из одного определенного места или при помощи пульта.

Фото — сенсор

Также приборы классифицируются по исполнению:

  1. Накладной;
  2. Встраиваемый;
  3. Переносной.

У каждой перечисленной модели есть свои достоинства и недостатки. Но при необходимости в любой момент можно разобрать устройство и подсоединить нужный датчик или сенсор, тем самым, модернизируя переключатель. Купить любой выключатель можно в электрических магазинах, также там можно подобрать детали, чтобы собрать устройство контроля света самому.

Видео: датчик движения для включения света

Как подключить регулятор

Подключение выключателя света легко осуществляется своими руками, если есть схема питания квартиры и проект необходимого присоединения. В зависимости от типа устройства, принципа работы и конструктивного исполнения может изменяться принцип монтажа.

Фото — схема подключения

Рассмотрим, как подключить двухклавишный выключатель света Legrand (схема подойдет и для трехклавишного):

  1. Двухклавишный переключатель представляет собой два одноклавишных, поэтому поставить такой регулятор света не составит труда. На панели любой модели производителем публикуются обозначения контактов и принцип их расположения. Иногда также указываются цвета проводов;
  2. Общий контакт, необходимый для подключения питания, обязательно располагается снизу. Таким образом, Вы имеет два контакта, которые будут отведены к светильникам и один – который будет производить подключение к общей сети электрического тока;
  3. Любой импульсный и контактный прибор должен создавать разрыв в фазе. Это гарантирует безопасность при проведении определенных работ после выключения света;
  4. В большинстве случаев, двух- и трехклавишный прибор устанавливается при помощи распределительной коробки. В ней нужно соединить провода нуля обоих светильников между собой. Положение общего провода не меняется и к нему подводится кабель питания;
  5. У выключателя также есть два фазных провода, которые нужны для замыкания и размыкания цепи. В большинстве случаев, они отличаются цветом друг от друга. Подключение производится так: один кабель подводится к сетевому, а другой к первому;
  6. Правильное расположение проводов также позволит Вам осуществить подключение групп светильников к такому выключателю, так часто подсоединяются люстры с 5, 6 и более лампами.

На любой выключатель света нужно будет установить также провод заземления, иначе Вы не сможете при необходимости безопасно провести ремонт или даже разобрать устройство. Если Вы хотите установить модель с управлением таймером или другим датчиком, то нужно внимательно прочитать инструкцию производителя и изучить контактную схему.

Нужно помнить, что разобрать, отремонтировать и сделать выключатель света можно только при выключении питания квартиры или дома (замена любого электрического устройства требует полного выключения защитного автомата).

Установка выключателя - основные правила монтажа (110 фото)

При проведении ремонта часто возникает задача установить новый выключатель для системы освещения или произвести его замену. Сделать это не сложно, но требуется соблюдение правил электробезопасности и технологии ведения работ.

Разновидности выключателя

Устанавливается это приспособление на уровне плеча человека на высоте около 160 см над уровнем пола. Но сейчас популярны несколько другие стандарты высоты установки выключателей – его ставят не выше 90 см от пола. Последний вариант удобен тем, что от вас не требуется поднимать руку, точка включения электроосвещения доступна членам семьи с невысоким ростом.

Существуют два вида выключателей в зависимости от способа установки:

Устройства внутреннего монтажа – ставятся в специально подготовленное место с использованием монтажной коробки. Интерьер комнаты не будет ухудшен, сохранится эстетичность, а само приспособление может стать декоративным украшением. Но при этом вам придется штробить стены.

Изделия наружной установки – подходят для внешнего размещения проводки, не требуют нарушения целостности стен, удобны в эксплуатации, но часто портят облик помещения.

Существуют также одноклавишные и двухклавишные модели, при монтаже которых существуют некоторые особенности. В процессе обустройства электропроводки в доме может потребоваться и качественный автоматический выключатель.

Правила внутреннего монтажа

Сначала нужно определить место, где будет крепиться выключатель с одной клавишей. Затем идентифицируется распределительная коробка, от которой вы начнете тянуть провода. В ней нужно идентифицировать нулевой и фазный провод при помощи индикаторной отвертки. Перед началом работы сеть должна быть полностью обесточена.

Промежуток между точкой монтажа и распределительной коробки выбирается с учетом ограничения в 3 м. От распредкоробки обустраивается штроба для укладки кабеля глубиной и шириной 25 мм.

Применяя дрель с коронкой, необходимо пробурить гнездо. Бетон внутри отверстия извлекают с использованием простого инструмента – зубила с молотком. В ячейку ставится подрозетник из пластмассы, а для его крепления целесообразно использовать шпаклевку.

Для дальнейшей установки одноклавишного выключателя требуется провести провод медного типа с двумя жилами. Одна из них крепится к фазному проводу в распредкоробке, а вторая перебрасывается через выключатель на конструкцию патрона.

Провода на контакт необходимо аккуратно завести в подрозетник. Для этого используется отверстие сбоку конструкции. Присоединение проводов к клеммам производится винтовым соединением или при помощи зажимов. После этого штробу можно закрыть гипсовой смесью.

При фактическом монтаже выключателя надо снять декоративную накладку. Устройство заводится внутрь и фиксируется выдвижными лапками. Боковые винты должны быть вкручены. Так выключатель не будет выпадать из гнезда. Когда основная часть будет закреплена, можно насадить и защелкнуть на корпусе накладку.

Как установить внешнюю модель

Технология монтажа в этом случае менее трудоемкая. Ведь у вас не будет необходимости штробить стены и бурить ячейку. Для прокладки провода можно воспользоваться гофрированной трубкой. Ее крепят на стенке клипсами. Неплохим вариантом будет укладка провода в специальный канал прямоугольного типа из негорючего материала.

После определения фазовой жилы и отключения электроэнергии в доме необходимо закрепить канал и уложить в него провод. От выключателя отсоединяют клавишу, и к внутреннему блоку крепят фазный провод. Также потребуется вывести жилу на осветительный прибор.

Основной блок шурупами крепится на специальную подкладку, как это видно на фото установки выключателя. Если монтаж производится непосредственно на бетонную основу, то целесообразно воспользоваться дюбелями. После фиксации необходимо надеть клавишу, включить питание и проверить работоспособность механизма.

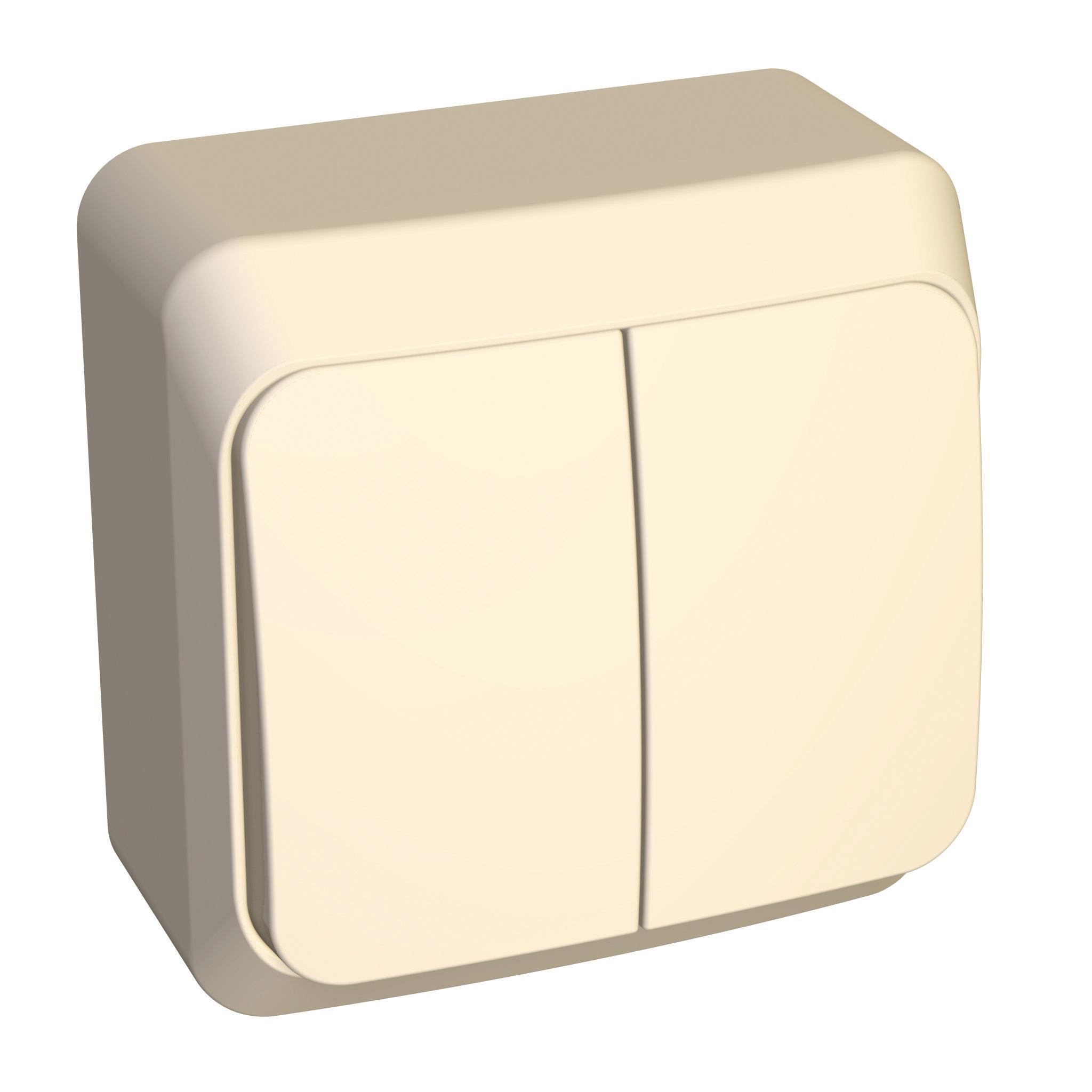

Двухклавишные модификации

Данные приспособления используются, когда необходимо регулировать освещение на люстре с несколькими лампочками. Подойдут они и для некоторых типов помещений, например раздельного санузла. По своей конструкции такая модель может требовать внутреннего крепления или наружного монтажа.

Установка двухклавишного выключателя своими руками производится по описанной выше технологии. Однако используется при этом трехжильный провод.

Одна жила провода фазного типа отличается наличием напряжения. Она подводится к выключателю. Две оставшиеся выступают в качестве отводящих.

При подключении фазный провод зажимается винтом вверху конструкции. Пазы, расположенные внизу, предназначены для проводков, которые обесточены. Часто на внутренний блок наносится маркировка – для питающего провода «1» или L, а для остальных – «2» и «3».

Поскольку система домашнего освещения не требует большого по величине тока, то максимальной будет нагрузка в 10 А. При проведении работ в помещениях с высоким уровнем влажности необходимо ставить приспособления с классом безопасности IP44 и выше. И, конечно же, выбирайте только качественные модели, избегая дешевых аналогов.

Фото процесса установки выключателя

Также рекомендуем посетить:

OneKeyElectro – розетки и выключатели

Бренд OneKeyElectro: современные технологии и креативные дизайнерские решения

В современном и развитом обществе каждый человек стремится наполнить свою жизнь комфортом, уютом, новыми технологиями и уникальными дизайнерскими решениями. Такое желание вполне оправданно, ведь мы строим планы и мечтаем об обустройстве своего дома, квартиры, коттеджа, офиса или любого другого помещения.

Сегодня воплотить свои фантазии стало реально, ведь наша группа компаний «Специальные системы и технологии» начала выпускать высокотехнологическую электроустановочную продукцию под брендом OneKeyElectro. Линейка наших товаров отличается уникальными и удивительными дизайнерскими решениями, а также безупречными функциональными характеристиками. И это не просто слова – мы подкрепляем свои достижения фактами. Так, на премии и форуме «Лучшее для жизни», в секции «Инновации», наша российская серия розеток и выключателей OneKeyElectro Florence была признана лучшим электроустановочным товаром. К тому же, эта же линейка была неоднократно замечена мировыми экспертами и награждена престижными международными призами. Такие достижения – повод для гордости! Однако, наша компания не останавливается на достигнутом. Мы привыкли удивлять мир нестандартными, гениальными и технически современными решениями.

Все наши творческие старания, современные подходы и идеи по созданию не проходят зря, ведь электроустановочные изделия российского бренда OneKeyElectro представлены во всех регионах России, а также в зарубежных странах.

Электроустановочные изделия OneKeyElectro: просто космос!

Неповторимый образ серии электроустановочной продукции бренда OneKeyElectro разработан лучшими российскими инженерами и дизайнерами. Профессиональный творческий подход в сочетании с передовыми техническими идеями позволило создать российскому производителю продукцию, сочетающую в себе эргономику, функциональность, надежность, а также эстетическую привлекательность.

Бренд OneKeyElectro предлагает для своих клиентов флагманские модели розеток, выключателей, рамок, светорегуляторов, диммеров и др. товаров. В качестве используемого материала для розеток и выключателей российский производитель «Специальные системы и технологии» выбрал поликарбонат, отличающийся безопасностью, экологичностью и износостойкостью. Для каждого электроустановочного продукта бренда OneKeyElectro присуща своя индивидуальная «изюминка»: будь то это информационная розетка или выключатель с подсветкой.

Продукция OneKeyElectro: отличное соотношение «цена-качество»

Электроустановочные изделия, выпущенные группой компаний «Специальные системы и технологии», ориентированы на широкий круг покупателей. Благодаря этому, высокотехнологическую продукцию OneKeyElectro купить сможет любой потребитель, заинтересованный в безопасном, экологичном, надежном и эстетическом изделии. Мы работаем для клиента, ценим его время и ресурсы, поэтому предусмотрели все виды оплаты товара и готовы доставить заказ в любой уголок России. Еще не определились с выбором электроустановочного изделия бренда OneKeyElectro? Ничего страшного! Просто свяжитесь с нашим специалистом по телефонам, указанным на сайте, и ответственный сотрудник ответит на все имеющиеся вопросы, предоставит консультацию и поможет определиться с выбором. Купить OneKeyElectro Florence – значит сделать правильное решение, ведь продукция российского производителя значительно упрощает жизнь, делает ее более комфортной, а также создает уютную атмосферу дома, в офисе или другом помещении.

Выключатель освещения с фото-кнопкой

Схема выключателя освещения, к которому не нужно даже прикасаться, поэтому, риск удара током, даже при повышенной влажности, очень мал. Помнится, в журнале «Радиоконструктор» была статья «Выключатель

«Тук-тук». Тот выключатель вообще не имел механически движущихся деталей, а для управления им по его корпусу нужно было слегка постукивать. Эти удары воспринимал акустический датчик.

И все же, к нему нужно было прикасаться, а если ваши руки очень мокрые (например, вы моете посуду или стираете) вода может попасть в корпус и привести к удару током.

Здесь же, достаточно лишь поднести к выключателю руку. Поднесли раз, - свет включился, поднести два - выключился. Органом управления служит оптический датчик на ИК-лучах. Он предельно прост, -состоит из ИК-светодиода и ИК-фототранзис-тора.

Реагирует на отражение ИК-света от руки или какого-то предмета, поднесенного к нему на расстояние ближе 10 см.

Принципиальная схема

Принципиальная схема выключателя показана на рисунке 1. Датчик состоит из ИК-светодиода HL1 и фототранзистора VТ1. Эти детали имеют похожие корпуса. Корпусом выключателя служит корпус квадратной штепсельной розетки, естественно, с двумя отверстиями в середине (под вилку). Здесь эти отверстия являются рабочей поверхностью датчика.

Рис. 1. Схема выключателя освещения с кнопкой-фотодатчиком.

Они немного расширены и в них вставлены трубки из темной пластмассы, а внутри этих трубок находятся ИК-светодиод и ИК-фототранзистор. Оба направлены в одну сторону, но так, что прямой свет от светодиода не может попасть на фототранзистор. Когда вы подносите руку к такому датчику, ИК-свет, излучаемый светодиодом, от неё отражается и попадает на линзу фототранзистора.

Проведя рукой перед таким выключателем вы создаете на коллекторе VТ1 импульс, который поступает на вход С триггера D1.

Этот D-триггер включен по схеме делителя на два (его вход D соединен с инверсным выходом), поэтому, каждый импульс меняет состояние триггера на обратное.

А цепь C3-R4 немного замедляет процесс этого изменения, чтобы не было многократного переключения лампы из-за своеобразного «дребезга контактов», вызванного неравномерным перемещением руки или многократным отражением луча от её поверхности.

Напряжение с прямого выхода триггера поступает на затвор мощного высоковольтного полевого транзистора VТ2. Это -IRF840, транзистор, сопротивление канала которого в открытом виде менее одного ома. При таком сопротивлении падение напряжения на нем минимально, и при работе с лампой мощностью до 300W, теплота на нем не выделяется (радиатор не нужен).

Однако, транзистор критичен к направлению протекающего через него тока, поэтому на его выходе, между его стоком и нагрузкой (лампой) включен мостовой выпрямитель VD4. В результате, через лампу протекает переменный ток, а через транзистор - пульсирующий.

Приемная и передающая части схемы датчика питаются от отдельных выпрямителей. Применение отдельного источника на VD2-R1-C1 для светодиода позволяет наиболее оптимально настроить датчик по силе излучаемого ИК-света, подбором сопротивления резистора R1. И при этом не оказывать влияния на работу источника питания логической микросхемы.

Приемная часть схемы питается от источника на элементах VD3-R5-VD1-C4, вырабатывающего стабильное напряжение 12V.

Цепь C2-R3 служит для принудительной установки выключателя в выключенное состояние после подачи напряжения на схему. Например, чтобы лампа не включалась сама от перебоев в сети.

Второй вариант схемы

Микросхема К561ТМ2 содержит два D-триг-гера, - здесь работает только один из них. Используя второй триггер можно сделать выключатель для люстры, переключающий две лампы (или две группы ламп).

На рисунке 2 показана схема такого переключателя. D-триггеры микросхемы К561ТМ2 включены по схеме двухразрядного двоичного счетчика.

Соответственно, есть два числовых выхода, - два прямых выхода триггеров, на выходе каждого из которых включена отдельная ключевая схема на полевом транзисторе и выпрямительном мосте.

Рис. 2. Схема фото-выключателя на две лампы освещения 220В.

Существуют всего четыре комбинации включенных ламп, - обе лампы выключены, включена Н1, включена Н2 и обе лампы включены. Комбинации перебираются последовательно, - от каждого поднесения руки или перемещения руки перед выключателем.

Можно увеличить число переключаемых ламп до трех или четырех используя вместо двух D-триггеров какой-нибудь двоичный счетчик.

Инфракрасный светодиод подойдет любой от пультов дистанционного управления, импортный или отечественный. Фототранзистор можно тоже заменить любым фототранзистором или фотодиодом. Если используется фотодиод, его анод нужно подключить вместо эмиттера VТ1, а катод - вместо коллектора.

При любой замене (а так же, при налаживании) потребуется подбор сопротивления R2 так чтобы чувствительность к свету была достаточной, но не слишком большой. Иначе выключатель будет реагировать на внешний свет или на отражение от удаленных предметов.

Можно использовать фототранзистор и ИК-светодиод от старой «шариковой» компьютерной мыши, или от фотодатчика лентопротяжного механизма старого видеомагнитофона, от фотодатчиков неисправных принтеров или другой оргтехники.

Диоды КД105 можно заменить на КД209 или другие на напряжение не ниже 300V. Выпрямительные мосты можно заменить другими или составить из отдельных диодов. Важно, чтобы они допускали напряжение не ниже 300V, и ток, соответственно нагрузке (не менее 0,5А).

Стабилитрон можно заменить любым стабилитроном на напряжение 7-12V (практически любой стабилитрон серии Д814).

Замену транзистору IRF840 можно найти по справочнику. Транзистор должен быть рассчитан на напряжение не ниже 300V и ток не ниже 1А, при этом, сопротивление открытого канала должно быть не более 1 Ом.

Микросхему К561ТМ2 можно заменить на К561ТМ1 (отличается тем, что не имеет вывода S, но по цоколевке совпадает с «ТМ2»), К176ТМ2, К176ТМ1, К1561ТМ2 или импортным аналогом.

Налаживание

Налаживание заключается в установке расстояния, с которого срабатывает датчик. Делают это подбором яркости свечения ИК-светодиода и чувствительности фототранзистора.

Яркость ИК-светодиода устанавливают подбором сопротивления R1 (но не менее 27К), а чувствительность фототранзистора - подбором сопротивления R2. Желательно R2 выбрать поменьше, а R1 побольше, но так чтобы датчик реагировал на поднесение руки не более чем на 10 см, и не менее чем на 5 см.

Конструктивно, схема собрана на отрезке макетной печатной платы и установлена в корпус от квадратной розетки для электропроводки.

Саньков Е. М. РК-04-08.

Одноклавишный выключатель: схема, устройство + фото

Одноклавишный выключатель на сегодняшний день является коммутационным устройством, которое позволяет управлять освещением в доме. Он имеет простую конструкцию, которая рассчитана на выполнение двух операций. К операциям относятся размыкание и замыкание электрической цепи. Применять это устройство можно, если напряжение в сети не превышает 1000 Вольт. Устройство не обладает защитой от перегрузок или защитным отключением.


В своей конструкции он не имеет камер гашения и поэтому не предназначен для использования при больших токовых нагрузках. Одноклавишный выключатель света на сегодняшний день – это наиболее распространенный продукт на отечественном рынке. Среди всех выключателей это устройство имеет наиболее простую схему работы. В этой статье вы найдете информацию о принципе его работы и о том, как разобрать одноклавишный выключатель.

Одноклавишный выключатель и его конструктивные варианты исполнения

Одноклавишные выключатели бытового назначения могут быть следующих типов:

  • Для наружной установки.
  • Внутренние.
  • Модульные.
  • Влагозащищенные.

Выключатели внутренней установки вы можете использовать только для скрытой проводки. Монтаж одноклавишного выключателя необходимо проводить только в подрозетник, который уже должен быть установлен в стене. Уличный выключатель также можно подключить с помощью одноклавишного выключателя.

Наружные выключатели вам необходимо будет применять для открытой электропроводки. К ним можно подключать проводку, которая проходит по гофрированным или пластиковым трубам. Они применяются в помещениях, где нет возможности оборудовать скрытую проводку.

Модульные выключатели света можно применять для некоторых видов кабель каналов. Эта разновидность достаточно часто применяется в офисных или промышленных помещениях. Устанавливать их можно только в кабель каналы.

Влагозащищенные выключатели вам необходимо будет применять в помещениях, которые имеют повышенную влажность воздуха. К этим помещениям относится ванная комната, подвал или баня. Также его можно применять в том случае если он может подвергаться попаданию капель воды. Производители изготавливают их для внутренней и наружной установки.

Принцип работы одноклавишного выключателя

Одноклавишный выключатель имеет достаточно простой принцип работы. Сейчас мы об этом поговорим. Для того чтобы вы лучше смогли понять принцип работы выключателя света вам необходимо ознакомится с рисунком, который мы для вас предоставили.

Как вы можете видеть, на нем изображен простейший принцип работы. Внутри его механизма находится простой подвижной контакт, который при нажатии будет принимать одно из двух положений. При этом подвижной контакт будет соединять либо разъединять цепь. На рисунке, который находится вверху, вашему вниманию предоставлена цепь в выключенном положении. Теперь можно рассмотреть цепь при включенном положении.

Здесь подвижной контакт будет замыкать цепь, и ток пройдет по проводу к лампе.

Почему одноклавишный выключатель должен обрывать фазную жилу?

При подключении одноклавишного выключателя вам обязательно необходимо знать, что к его контактам подключается только фаза. Вот основные правила, почему должно быть именно так:

  1. Током может ударить только фаза.
  2. Для того чтобы провести безопасную замену ламп фазу необходимо отключить. Если вы правильно выполнили подключение однофазного выключателя, тогда можно безопасно менять лампу на светильнике.
  3. Если выполнить неправильное подключение, тогда ваше устройство может работать неправильно или сломаться. При подключении помните, что фаза обязательно должна обрываться выключателем.

Это основные причины, которые помогут не только продлить срок службы выключателя, но и помогут обезопасить вашу жизнь. Проходной выключатель поможет выключать свет автоматически.

Устройство одноклавишного выключателя

Теперь пришло время разобрать устройство выключателя света. Выключатель одноклавишный может состоять из следующих элементов:

  1. Из пластиковых элементов, которые обеспечат защиту.
  2. Из рабочего механизма.

К защитным элементам можно отнести клавишу и саму рамку. Клавиша обеспечивает перевод режимов включения и выключения.

Под  клавишей выключателя располагается рамка. Крепить ее можно с помощью двух способов:

  1. С помощью пластиковых защелок.
  2. Двумя винтами.

Под защитной рамкой будет располагаться сам механизм выключателя. На механизме имеется привод клавиши.

Крепление этого механизма в подрозетнике осуществляется двумя способами:

  1. С помощью распорных лапок.
  2. С помощью специальных винтов.

Слева и справа на устройстве будут находиться две лапки. Если вы начнете закручивать винты, тогда они начнут расширяться.

Устройство выключателя обычно имеет два контакта, к которым следует подвести провода. Как правило, многие производители предварительно указывают правильное крепление проводов.

Прежде чем подводить провода убедитесь, что ваше крепление будет правильным. Если вы неправильно подсоедините провода, тогда устройство не будет работать.

Схема подключения одноклавишного выключателя

Вот вашему вниманию представлена схема одноклавишного выключателя.

Как видите, схема одноклавишного выключателя достаточно просто. Поэтому вам не составит труда с ней разобраться и выполнить правильное подключение этого устройства.

Рекомендуем прочесть: как подключить трехклавишный выключатель.

120 VAC Photo Control | Автоматическое управление освещением | Sun Switch | Переключатель с фотоэлементом

Быстрая смена фото Eye White Фотоконтроль на штоке со скользящей штангой Кнопка управления фотографиями Фотоконтроль с атмосферостойкой лицевой панелью
Белый цвет Quick Connect Photo-Eye для фонарного столба 3 диаметра Емкость UL-15А с регулируемой направляющей для светочувствительности Включает свет в сумерках и выключает на рассвете Работает с люминесцентными лампами, лампами накаливания, парами ртути, галогенидами металлов и др.
PhotoContro на гибкой стойке с поворотным креплением Поворотная база Photocontrol Низкопрофильный автоматический контроль света Twist-Lock Twist-Lock PhotoControl
Поворотная конструкция на гусиной шее, тонкий профиль хорошо работает в узких местах Крепление на шток с поворотной конструкцией PhotoControl 15А Идеальная замена фотоуправления для уличных фонарей, дворовых и стояночных огней Сменный фотоуправление для уличных фонарей, дворовых фонарей и габаритных огней
Дополнительная розетка для фонарного столба, черный Дополнительная розетка для фонарного столба, белая 4 комплекта с автоматическим управлением освещением Twist-Lock 4 элемента управления освещением, кнопочный стиль
Вставные инструменты и праздничные огни в электрической розетке.Легко установить Вставные инструменты и праздничные огни в электрической розетке. Блок белого цвета 4 сменных фотоуправления для уличных, дворовых и стояночных огней 4-Pack сменный PhotoControl для различных приложений. Работает с CFL, парами ртути и др.
2 шт. В упаковке Photocontrol Автоматическое управление освещением, стиль мини-кнопки
2-Pack Photo Control с регулируемой ползунком Мини-кнопка управления фотографиями подходит для узких приложений

Как перенести снимки экрана с коммутатора Nintendo на другое устройство

  • Есть два способа переноса снимков экрана с Nintendo Switch: с помощью карты microSD или через учетную запись Twitter или Facebook.
  • После того, как вы загрузили снимки экрана на карту microSD, вы можете извлечь карту и вставить ее в другое устройство, например, в компьютер.
  • Подключив учетную запись Twitter или Facebook, вы сможете публиковать снимки экрана в Интернете прямо со своего коммутатора.
  • Посетите техническую библиотеку Business Insider, чтобы узнать больше.
Идет загрузка.

Возможность делать снимки и снимки экрана на игровой консоли не новость. Почти каждая консоль, выпущенная за последние 10 лет, имеет эту функцию.

Но Nintendo Switch позволяет делать снимки экрана так же легко, как и на вашем телефоне - фактически, проще, поскольку у него есть собственная специальная кнопка для снимков экрана.Нажмите один раз, чтобы сделать снимок экрана, или удерживайте, чтобы снять видео.

Однако единственная часть процесса, которая не является интуитивно понятной, - это перенос этих снимков экрана с вашего коммутатора на другое устройство. Для этого вам понадобится карта microSD и устройство для чтения SD-карт или учетная запись в социальной сети.

Вот как перенести скриншоты и видео с вашего коммутатора.

Как перенести снимки экрана с Nintendo Switch с помощью SD-карты

Пока у вас есть SD-карта со свободным пространством, вставленная в Switch, любые снимки экрана, которые вы делаете, должны быть сохранены на карту.В противном случае они будут храниться в вашей системной памяти.

Это означает, что перед передачей снимков экрана необходимо убедиться, что нужные снимки экрана сохранены в нужном месте.

Чтобы сразу перенести все снимки экрана на SD-карту:

1. Откройте меню «Системные настройки». Вы можете найти его в ряду значков в нижней части рабочего стола.

Откройте настройки коммутатора.Мелани Вейр / Business Insider

2. В списке параметров в левой части страницы «Параметры системы» прокрутите вниз и выберите «Управление данными».

3. В появившемся меню прокрутите вниз и выберите «Управление снимками экрана и видео».

4. Когда появится новое меню, опция для сохранения местоположения будет уже выделена.Что бы там ни было написано рядом - «Системная память» или «карта microSD» - скриншоты сохраняются по умолчанию. Вы можете выбрать эту опцию, чтобы изменить ее.

5. Чтобы убедиться, что все ваши фотографии находятся на SD-карте, прокрутите вниз до «Системная память» и нажмите A. В открывшемся меню выберите «Копировать все снимки экрана и видео на карту microSD».

  • Как только вы это сделаете, появится экран загрузки, чтобы держать вас в курсе происходящего.

Вы можете сразу переместить все фото и видео на карту microSD.Уильям Антонелли / Business Insider

6. Когда экран загрузки исчезнет и все файлы будут перенесены, полностью выключите систему и извлеките SD-карту.

Как только вы это сделаете, вы можете передавать снимки экрана, куда хотите.

Чтобы перенести определенные снимки экрана на SD-карту:

1. Откройте фотоальбом коммутатора. Это вариант на главном экране, который выглядит как синяя фотография.

2. Нажмите Y, чтобы открыть меню «Фильтр», затем прокрутите вниз и выберите «Системная память».

3. Найдите снимок экрана, который вы хотите сохранить на SD-карту, в Альбоме и откройте его.

4. Открыв снимок экрана, снова нажмите A, чтобы открыть меню «Редактирование и публикация».

5. В этом меню прокрутите вниз и выберите «Копировать».«

Скопируйте скриншоты на SD-карту. Мелани Вейр / Business Insider

6. Появится всплывающее окно с вопросом, действительно ли вы хотите скопировать изображение на карту microSD. Выберите «Да».

Повторите этот процесс с любым количеством снимков экрана, которое вы хотите переместить. Когда вы закончите, вы можете извлечь SD-карту и перенести их в любое место, где захотите.

Следует отметить, что большинство компьютеров не могут считывать карты microSD сами по себе - вам, скорее всего, понадобится адаптер для карт microSD.

Как передать снимки экрана с Nintendo Switch с помощью Twitter или Facebook

Этот метод бесплатный и не требует дополнительного оборудования.Все, что вам понадобится, это учетная запись в Twitter или Facebook. Вам также понадобится учетная запись Nintendo, связанная с вашим Switch.

Обратной стороной является медленная работа - в одном посте можно передать не более четырех фотографий. Так что если вы пытаетесь передать хотя бы 20 скриншотов, потребуется пять отдельных постов.

1. Откройте фотоальбом Switch и выберите один снимок экрана, который вы хотите передать через социальные сети.

2. Нажмите A, чтобы открыть меню редактирования и публикации.Здесь выберите «Опубликовать», чтобы передать одну фотографию, или «Опубликовать пакет», чтобы передать до четырех фотографий.

Вы можете публиковать одну или несколько фотографий одновременно.Мелани Вейр / Business Insider

3. Если на вашем коммутаторе несколько профилей, выберите профиль для публикации.

  • После этого выберите, хотите ли вы опубликовать снимок экрана в Facebook или Twitter. Если вы еще не подключили свои учетные записи в социальных сетях к Switch, вам придется войти в систему.

4. Предварительный просмотр сообщения появится на экране вашего Switch. Как только вы закончите вносить необходимые изменения, опубликуйте их.

Вы можете выбрать «Изменить место публикации», чтобы переключаться между Twitter и Facebook.Мелани Вейр / Business Insider

После того, как снимки экрана появятся в Twitter или Facebook, вы можете сохранить их прямо с сайта на любое устройство, имеющее доступ в Интернет.

Fujifilm и Nintendo создали мгновенный фотопринтер для Switch Gamers

Fujifilm и Nintendo объединились для создания нового принтера для смартфонов, который позволяет игрокам Nintendo Switch распечатывать свои внутриигровые фотографии как мгновенные фотографии Instax.Он называется Instax Mini Link для принтера смартфона Nintendo Switch.

Новое устройство, также известное как «Mini Link Special Edition», основано на принтере для смартфонов Instax Mini Link (и по характеристикам идентично ему), которое было впервые представлено еще в октябре 2019 года. Принтер специального выпуска имеет фирменные цвета Switch. красного и синего цвета на верхней поверхности и кнопке питания соответственно.

Он также будет доступен в специальной упаковке ограниченного количества со специальным силиконовым чехлом, который будет выглядеть как Пикачу из серии Pokémon.

Помимо новой цветовой гаммы Switch, есть также специальное новое специальное приложение для смартфонов, разработанное для владельцев Nintendo Switch.

Приложение позволяет игрокам переносить внутриигровой снимок экрана (созданный с помощью функции захвата в Nintendo Switch) на свой телефон, просто отсканировав QR-код, отображаемый на игровом экране.

Затем геймер может добавить фильтры и рамки к этим снимкам экрана (или реальным фотографиям), а готовые изображения можно распечатать как физические фотографии Instax с помощью Mini Link.

Доступные кадры будут основаны на персонажах из таких игр, как Super Mario Odyssey , Animal Crossing: New Horizons и New Pokémon Snap , грядущей игры на основе фотографии, которая будет выпущена на том же дата как этот новый принтер.

Если у вас уже есть принтер Mini Link не специального выпуска, вы также сможете использовать новое приложение для печати ваших внутриигровых фотографий.

Новый Mini Link Special Edition будет доступен с 30 апреля 2021 года по цене 100 долларов.Набор чехлов Pikachu будет выпущен в конце мая по цене 120 долларов. Приложение для смартфона будет доступно бесплатно в Apple App Store и Google Play.

Как перенести скриншоты с Nintendo Switch

Итак, вы сделали несколько потрясающих снимков экрана на своем Nintendo Switch, но подумали про себя: «Что мне теперь делать? Я не хочу публиковать их все один за другим в Facebook или Twitter! Это бы действительно рассердило моих друзей! » Может быть, вы думаете о создании альбома на Facebook или публикации нескольких альбомов в одном посте в Twitter или Instagram.Или, возможно, вы хотите сохранить архив на своем компьютере. Конечно, мы не забываем тех из вас, кто ведет блоги в социальных сетях или просматривает сайты, которым нужны эти милые скриншоты для создания контента и, как следствие, новых подписчиков.

Есть несколько способов переноса фотографий с коммутатора на компьютер или мобильное устройство, и мы готовы помочь!

Опубликовать в Facebook

Основная идея здесь - предоставить доступ к изображениям в вашей учетной записи конфиденциально.Вам все равно придется делать это по одному, но вы не перегрузите все ленты новостей ваших друзей на Facebook таким образом.

  1. Откройте фотоальбом на Nintendo Switch и выберите фотографию, которой хотите поделиться.
  2. Нажмите кнопку A, чтобы активировать меню «Редактирование и публикация».
  3. Подключитесь к своей учетной записи Facebook и обязательно выберите вариант «только я» при выборе того, кто будет видеть общую фотографию.
  4. Поделитесь своим фото на Facebook.
  5. Войдите в Facebook со своего компьютера или мобильного устройства, перейдите в свой профиль и загрузите свой снимок экрана.

Примечание. Если вы уже установили параметры общего доступа, чтобы делиться ими с друзьями или публикой, вы можете перейти в настройки Facebook на компьютере и изменить их на «только я».

Опубликовать в Twitter

В отличие от Facebook, вы не можете изменить настройки, чтобы делиться некоторыми вещами в Twitter конфиденциально. Вам необходимо сначала настроить новую личную учетную запись Twitter, если вы не хотите публиковать изображения перед загрузкой.

Публикация снимков экрана - хороший способ увеличить количество подписчиков в Твиттере.Кому в конце концов не нужны комментарии, ретвиты и лайки? Есть инструменты, которые вы можете использовать дополнительно, такие как эта альтернатива Owlead (https://www.twesocial.com/owlead-alternative/), но ничто не может сравниться с постоянным потоком сообщений. Без лишних слов, вот как загружать скриншоты в Twitter.

  1. Выполните те же основные шаги для Facebook, за исключением входа в Twitter.
  2. Войдите в Twitter со своего компьютера или мобильного устройства, перейдите к своей ленте и загрузите свой снимок экрана.

Используйте устройство для чтения карт памяти microSD

Для копирования нескольких снимков экрана одновременно требуется карта microSD. Если у вас его нет, у нас есть несколько, которые мы рекомендуем.

  1. Выключите Nintendo Switch. (Это может быть на удивление непросто, поэтому вот краткое руководство.)
  2. Установите карту microSD (за подставкой на задней стороне Nintendo Switch) и снова включите систему.
  3. Убедитесь, что все ваши изображения сохранены на карту microSD.Если у вас есть снимки экрана, ранее сохраненные в системной памяти, перейдите в настройки системы и скопируйте их на карту microSD, прежде чем продолжить.
  4. Выключите Nintendo Switch - очень важно не повредить данные!
  5. Поднимите подставку сзади и извлеките карту microSD.
  6. Подключите карту microSD к адаптеру или устройству чтения, а затем подключите ее к компьютеру или мобильному устройству.
  7. Откройте папку альбома на карте microSD и сохраните их на свое устройство.

Передача на смарт-устройства с помощью QR-кода

Эта функция была добавлена ​​в обновлении микропрограммы 11.0 1 декабря 2020 г.

  1. Откройте фотоальбом на Nintendo Switch и выберите фотографию, которой хотите поделиться.
  2. Нажмите кнопку A, чтобы активировать меню «Совместное использование и редактирование».
  3. Выберите «Отправить на смартфон».
  4. Выберите только одно фото или до 10 скриншотов и 1 видео.
  5. Откройте свой смартфон или планшет и отсканируйте QR-код на экране Switch.
  6. На смартфоне или планшете выберите фото и видео, которые хотите сохранить.

Копирование на компьютер через USB-соединение

Эта функция была добавлена ​​в обновлении микропрограммы 11.0 1 декабря 2020 г.

  1. Подключите Nintendo Switch к компьютеру с помощью кабеля USB. Для подключения к компьютеру требуется USB-кабель для зарядки Switch [модель HAC-010] или сертифицированный USB-IF-кабель USB, поддерживающий передачу данных.
  2. На Nintendo Switch перейдите в «Системные настройки»> «Управление данными»> «Управление снимками экрана и видео».
  3. Выберите «Копировать на компьютер через USB-соединение».
  4. На своем компьютере выберите нужные снимки экрана и видео и скопируйте их на свой компьютер.
  5. Когда вы закончите, выберите отключение на экране Switch.

Если Nintendo обновит Nintendo Switch и включит другие способы удаления снимков экрана из системы, мы соответствующим образом обновим этот пост.

Какие скриншоты вам нравятся больше всего? Не стесняйтесь делиться ими с нами в комментариях!

Стив - старший редактор NintendoFuse и соведущий подкаста NintendoFuse.Он играет в Nintendo с 6 лет и работает в NintendoFuse с 2008 года.

Связанные

Иминотиоиндоксил как молекулярный фотопереключатель с разделением полос 100 нм в видимом диапазоне

Дизайн и синтез ITI

Дизайн иминотиоиндоксила (ITI) вдохновлен структурой реагирующего на видимый свет молекулярного фотопереключателя Hemithioindigo (HTI) 21,22 , который состоит из половины тиоиндиго и половины стильбена с фотоизомеризуемой двойной связью C = C.Тем не менее, фотоизомеризация не ограничивается двойными связями C = C. В частности, фотоизомеризация C = N недавно привлекла внимание при разработке молекулярных фотопереключателей 27,28,29,30,31 . Основываясь на этом, мы предположили, что молекулярная архитектура, сочетающая азобензол и индигоидный фотохромный элемент, также может проявлять свойства переключения.

Уже в начале 1900-х годов химические структуры ITI и подобных соединений были описаны как красители 32 . Еще в 1910 году Рудольф Пуммерер сообщил об одностадийном синтезе ITI путем конденсации тиоиндоксила с нитрозобензолом 33 .Почти 100 лет спустя Соэта сообщил о синтезе той же химической структуры с использованием [4 + 1] циклоприсоединения типа Пассерини 34 , также подтвердив с помощью рентгеновской кристаллографии, что форма Z является термодинамически стабильной. Однако, насколько нам известно, поведение этих структур как молекулярных фотопереключателей до сих пор не исследовано.

Здесь мы сообщаем о синтезе шести ITI 1a-f путем конденсации тиоиндоксила с замещенными производными нитрозобензола (дополнительный рис.1). Помимо незамещенного ITI 1a , два электронодонорных заместителя ( 1b, 1c ) и три электроноакцепторных заместителя ( 1d – 1f ) были помещены в R-положение (рис. 1a) для определения влияния различных схем замещения. на фотохимические свойства ITI, включая максимумы поглощения и свойства переключения. Полные экспериментальные процедуры и характеристики представлены в дополнительных методах и на дополнительном рис. 1–21.

Фиг.1

Проектирование и внедрение ITI. a Иминотиоиндоксил (ITI) по структуре представляет собой гибрид тиоиндиго (фиолетовый) и азобензола (оранжевый). Группа R указывает различные заместители для изучения электронных эффектов на фотохимические свойства. b Спектры поглощения 40 мкМ ITI 1a в циклогексане, толуоле, хлороформе, МеОН и ДМСО. c Миллисекундное переходное поглощение 400 мкМ ITI 1a в МеОН при комнатной температуре. Образец облучали световым импульсом 430 нм, после чего спектр регистрировали с шагом задержки 1 мс.Цветная полоса представляет увеличенную задержку нестационарной абсорбционной спектроскопии, а пурпурная линия представляет спектр 40 мкМ Z -ITI 1a в МеОН после теплового уравновешивания

Влияние растворителя фотоизомеризации ITI

Чтобы определить влияние В среде на фотохимические свойства незамещенного ИТИ спектры поглощения регистрировали в пяти растворителях с разной полярностью (рис. 1б, табл. 1). Во всех растворителях Z -изомер ITI имеет полосу поглощения в области 400–500 нм с лишь ограниченным сольватохромизмом.Никакой четкой корреляции между полярностью растворителя и λ max, Z не наблюдалось в группе исследованных полярных растворителей (дополнительный рис. 61), как и в случае переключателя гемитиоиндиго 35 . Расчеты по теории функционала плотности, зависящей от времени (TD-DFT) на уровне TD-M06–2X / 6–311 ++ G (2df, 2p) 36,37 , в сочетании с универсальной моделью сольватации на основе плотности (SMD ) 38 (см. Дополнительную информацию) предсказал, что полоса соответствует переходу S 0 → S 2 с преобладающим характером π → π * (HOMO → LUMO), в то время как первое возбужденное состояние S 1 является смешанное состояние со значительным вкладом n → π * (HOMO-4 → LUMO) (дополнительное примечание 2, дополнительные таблицы 1–3, дополнительные рис.23–25). Фактически, из-за закручивания фенильной группы из плоскости молекулы (см. θ 2 на рис. 2а) оба возбужденных состояния частично смешиваются.

Таблица 1 Расчетные исследования растворителей фотоизомеризации ITI Рис. 2

Расчетные исследования растворителей фотоизомеризации ITI. a Углы θ 1 (вверху) и θ 2 (внизу). b Структуры форм Z и E ITI 1a в MeOH с нумерацией атомов в центральной части молекулы, молекулярными орбиталями, участвующими в наблюдаемом электронном переходе (энергии в единицах Хартри), и электронной плотностью графики разности (EDD), показывающие уменьшение (синий) и увеличение (красный) электронной плотности при возбуждении, полученные на SMD-TD-M06-2X / 6-311 ++ G (2df, 2p) // SMD-M06- 2X / 6-31 + G (d) уровень теории

После фотоизомеризации 1a была проведена нестационарная спектроскопия поглощения (ТА) в миллисекундном временном диапазоне, которая выявила изменения в спектре поглощения при облучении с коротким промежутком времени. шкала времени.Переходные спектры показывают смещенную в красную область полосу поглощения, относящуюся к термически нестабильному изомеру E незамещенного ITI 1a (рис. 1c, дополнительные рисунки 39–48) в области от 500 до 600 нм, где Z -ITI 1a не впитывает. Во всех растворителях спектр изомера E имеет два максимума (506–517 и 549–554 нм), из которых наиболее интенсивный выделен жирным шрифтом (табл. 1). Таким образом, ITI показывает большой Δ λ max между двумя фотоизомерами, превышающий 100 нм.Для сравнения, HTI обычно показывают Δ λ max только от 10 до 50 нм 22,39 .

Экспериментально наблюдаемые большие значения Δ λ max воспроизводятся расчетами TD-DFT, которые дополнительно подтверждают отнесение полос поглощения. На основании анализа молекулярных орбиталей (МО) полоса поглощения изомера E соответствует переходу S 0 → S 1 с преобладающим характером π → π * и небольшим вкладом n → π * ( Таблица 1 и Дополнительная таблица 2).Огромный батохромный сдвиг, наблюдаемый при фотоизомеризации, можно объяснить закруткой вокруг центральной двойной связи (C2 = N4) в изомере E (см. θ 1 и θ 2 на рис. 2a). В более закрученной структуре ( E ) π-орбиталь (HOMO) дестабилизирована (из-за менее эффективного перекрытия 2p-орбиталей атомов C2 и N4, см. Рис. 2b), что приводит к меньшей энергетической щели в E изомер.

Период полураспада изомера E ITI 1a в процессе термической ре-изомеризации был определен при комнатной температуре в миллисекундном временном диапазоне, который намного короче, чем найденный для HTI 22 .Это открытие можно приписать присутствию атома азота в ITI, который может претерпевать инверсию (дополнительный рис. 30), механизм тепловой релаксации также наблюдается для азобензолов 40 и иминовых фотопереключателей 41 . Скорость инверсии азота зависит от среды, при этом полярные растворители увеличивают реакционный барьер 42 , что согласуется с нашими экспериментальными данными (таблица 1, дополнительные рисунки 62, 63).

Теоретические наблюдения термического периода полураспада согласуются с экспериментальными, принимая во внимание ограничения моделей континуума для точного описания протонной природы MeOH.Расчеты показывают, что во всех растворителях фенильная группа перпендикулярна плоскости молекулы в переходном состоянии для обратной изомеризации от E до Z , хотя одновременное (менее стабильное) переходное состояние с планарной структурой было идентифицировано в менее полярных растворителях. а также (дополнительное примечание 4, дополнительная таблица 5). Предпочтение скрученной структуры, по-видимому, связано с более высокой полярностью этой конформации по сравнению с планарной (дополнительная таблица 6, дополнительные рис.27–30), способствуя его взаимодействию с молекулами растворителя.

Изомеризация была дополнительно изучена с помощью низкотемпературных ЯМР-экспериментов при -60 o ° C. Спектры ЯМР (рис. 3a) показали, что при облучении светом 455 нм сигналы изомера Z уменьшались с сопутствующий рост новых сигналов, которые можно отнести к изомеру E , достигающему 65% фотостационарного состояния (PSS). Сдвиг протонных сигналов в сильное поле при фотоизомеризации 1a также предсказывается расчетами (см. Дополнительное примечание 9 и дополнительную таблицу 12), что дополнительно подтверждает наше определение структуры.Термическая релаксация при -60 o ° C снова привела к образованию изомера Z с периодом полураспада 6,8 ± 0,5 мин без какой-либо наблюдаемой деградации. Анализ Эйринга, основанный на определении скорости обратной изомеризации при различных температурах с помощью ЯМР, позволил рассчитать термодинамические свойства стадии повторной изомеризации EZ (дополнительные рисунки 78–82), показывающие Δ H = 61,8 ± 5,2 кДжмоль −1 и Δ S = 81.6 ± 23,4 JK −1 моль −1 , что дает Δ G = 86,1 ± 8,7 кДжмоль −1 (при 298 K).

Рис. 3

ЯМР и ИК спектроскопия. a Спектры ЯМР ITI 1a в CD 3 OD при -60 o C для термически адаптированного, облученного и снова термически адаптированного образца b: E - Z изомеризация ITI 1a при -60 o C в CD 3 OD, записанные без (термического) и с λ = 595 нм облучением (дополнительный рис.77, дополнительное примечание 12) c E - Z Разностный спектр FTIR, записанный при облучении при 405 нм в KBr при 184 K для ITI 1a . Сравнение экспериментальных и теоретических ИК-разностных спектров 1a . Экспериментальный разностный спектр FTIR соединения 1a был получен из спектров в темноте и под светом 405 нм, измеренных при 184 К в таблетке из KBr (дополнительные рисунки 84-86). Смоделированный разностный спектр был получен из масштабированных гармонических ИК-спектров GS (коэффициент масштабирования f = 0.98) E - и Z -изомеров 1a в ацетонитриле, рассчитанные на уровне SMD-B3LYP / 6-31 + + G (d, p). Экспериментальные FTIR-спектры также представлены на дополнительном рисунке 84 для лучшей визуализации. Дальнейшие характеристики IR можно найти в дополнительных примечаниях 7,8, дополнительных рисунках. 33–37 и дополнительная таблица 11

Важной особенностью фотопереключателя является возможность фотохимического управления в обоих направлениях исключительно с использованием видимого света.Чтобы проверить, может ли обратная изомеризация EZ быть достигнута фотохимически, ITI 1a в CD 3 OD при -60 ° C был переключен на E -изомер путем облучения 455 нм (синим) светом, и Затем определяли скорость обратной изомеризации либо без, либо с облучением светом λ = 595 нм (оранжевый). Примерно двукратное увеличение скорости обратной изомеризации наблюдалось при облучении (рис. 3b) 43 , показывая, что 1a действительно является фотопереключателем T- и P-типа, в то время как нагревательный эффект облучения может быть исключен (дополнительный рис.77). Однако следует отметить, что наблюдение фотохимической изомеризации от E до Z не имеет дополнительной ценности при комнатной температуре из-за быстрой термической ре-изомеризации.

Менее стабильный изомер E был дополнительно охарактеризован путем измерения E-Z разностных FTIR-спектров, полученных при облучении образца при λ = 405 нм при 184 К (фиг. 3c). Важно отметить, что эти спектры были получены с образцом в таблетке KBr, демонстрируя, что изомеризация также происходит в твердом состоянии.Основные спектральные особенности, связанные со структурными различиями между двумя изомерами, довольно хорошо воспроизводятся расчетами DFT (см. Распределение полос в дополнительной таблице 11, дополнительных рисунках 35 и 36 и дополнительном примечании 7.).

ZE изомеризация ITI - быстрый процесс

Измерения переходного поглощения с субпикосекундным временным разрешением были выполнены для определения временной шкалы прямой Z - E изомеризации ITI, которая, как ожидается, будет очень быстрой, исходя из структурные аналогии с HTI и азобензолами 22,43 906 10.Для незамещенного ITI 1a в спектрах, записанных сразу после возбуждения светом λ = 400 нм, преобладает очень широкая полоса поглощения в возбужденном состоянии с интенсивностью, которая быстро затухает, оставляя постоянный слабый дифференциальный сигнал, как показано во времени разрешенные спектры, представленные на рис. 4а, и кинетические кривые на рис. 4б. Важно отметить, что долгоживущий сигнал совпадает с сигналом, измеренным в миллисекундной шкале времени (рис. 1c), и, таким образом, может быть однозначно определен как разностный спектр Z - E .Очень быстрое затухание полосы поглощения возбужденного состояния указывает на то, что изомеризация сама по себе является очень быстрым процессом, поскольку система должна достичь конического пересечения (CI), приводящего к образованию изомеров Z и E в их соответствующих основных состояний до дезактивации возбужденных состояний. Чтобы получить дополнительную кинетическую информацию о процессе, мы измерили анизотропию накачки-зонда путем регистрации переходных спектров с параллельной и перпендикулярной поляризацией пучка накачки относительно зонда.Интересно, что результирующий сигнал анизотропии, представленный на рис. 4c, показывает компонент быстрого нарастания на временной шкале в несколько сотен фемтосекунд и более медленное затухание, происходящее в пределах 12–16 пс. Временной масштаб спада анизотропии соответствует тому, что наблюдалось для азобензола в растворе 44 . Рост анизотропии в пределах начальных 500 фс указывает на то, что значительное перераспределение заряда быстро происходит, как только молекула начинает двигаться по поверхности потенциальной энергии возбужденного состояния к области конического пересечения, в соответствии с вычисленной большой разницей в дипольных моментах перехода для Формы Z и E (Таблица 1).Стоит отметить, что аналогичный рост анизотропии через несколько сотен фс ранее наблюдался для родопсина, который, как известно, изомеризуется в сверхбыстром временном масштабе и интерпретируется с точки зрения быстрого и существенного изменения зарядового распределения молекулы из-за активация колебательных мод, приводящая к изомеризации 45 .

Рис. 4

Сверхбыстрая нестационарная спектроскопия ITI. a Переходные спектры поглощения незамещенного ITI 1a , записанные в метаноле при возбуждении на длине волны 400 нм. b Репрезентативные кинетические следы (незакрашенные символы) и аппроксимации, полученные в результате анализа цели (непрерывная линия), c Разрешенная во времени анизотропия, начальные 3 пс показаны на вставке, d Спектры распада, связанные с видами (SADS) , полученные путем анализа кинетических следов с помощью кинетической модели, изображенной в правой нижней части рисунка. Черная кривая представляет состояние S 1 , красная кривая - горячий Z-изомер, а синяя кривая - E-изомер. e Предлагаемая модель фотоизомеризации

Наши расчеты показывают, что яркое состояние ITI является состоянием S 2 .Принимая во внимание наблюдаемый быстрый распад возбужденного состояния, мы предположили, что путь релаксации возбужденного состояния аналогичен пути релаксации азобензола. Чтобы извлечь постоянные времени, описывающие фотодинамику системы, мы подогнали данные переходных изотропных процессов к кинетической схеме, показанной на рис. 4e, извлекая время жизни, указанные в ней, и разностные спектры, связанные с видами (SADS) переходных промежуточных соединений (рис. 4г). При возбуждении до S 2 система быстро подвергается внутреннему преобразованию в S 1 с постоянной времени ниже временного разрешения наших измерений.Это приводит к неоправданной форме спектра для этого состояния, которая не показана на рис. 4d. Остальные SADS отнесены к состоянию S 1 (черная линия), горячему изомеру Z (красная кривая) и изомеру E (синяя кривая). Очень короткий срок службы S 2 снова аналогичен тому, который известен для азобензола, для которого недавно было определено значение 50 фс 44,46 . Распад широкой полосы возбужденного состояния S 1 в течение 320 фс и рост анизотропии в том же временном масштабе указывают на то, что ITI достигает области конического пересечения во временном масштабе, конкурирующем с колебательной релаксацией в S 1 .Оттуда молекула релаксирует в основное состояние изомеров Z и E , где колебательное охлаждение происходит в масштабе времени 10 пс.

Подтверждение нашей гипотезы о том, что изомеризация начинается с горячего состояния S 1 , получено из расчета сил, действующих на отдельные атомы ITI в S 2 и S 1 после вертикального возбуждения, что показывает, что молекула подвергается более выраженные структурные изменения в состоянии S 1 (подробнее см. дополнительный рис.26, дополнительное примечание 3 и дополнительная таблица 4). Присутствие атома азота в изомеризующейся двойной связи открывает возможность изомеризации, протекающей либо по механизму инверсии, либо по механизму вращения. Незначительное изменение шкалы времени релаксации возбужденного состояния, наблюдаемое в растворителях с различной вязкостью (см. Дополнительный рис. 38), в первую очередь способствует механизму инверсии, хотя, скорее всего, простое представление о движении вдоль одной координаты реакции нереально, как недавно указано для азобензола 44 .

Влияние заместителей на фотоизомеризацию ITI

Влияние заместителей на фотопереключение ITI было изучено с использованием небольшой библиотеки ITI либо с донорской ( 1b, c ), либо с электроноакцепторной группой ( 1d-f ). Как показано на рис.5, электронодонорные группы (EDG) приводят к небольшому красному смещению λ max, Z и увеличению поглощения, в то время как электроноакцепторные группы (EWG) приводят к небольшому синему смещению λ . max, Z и уменьшенное поглощение (дополнительный рис.64). Теоретические расчеты воспроизводят эту тенденцию и показывают, что ауксохромные эффекты в основном обусловлены закруткой вокруг центральной одинарной связи = N-C- (θ 2 , рис. 2a). Действительно, θ 2 меньше для 1b, c , что приводит к более плоской структуре и способствует делокализации электронов (дополнительный рисунок 31 и дополнительная таблица 8) при возбуждении и увеличивает λ max, Z . В основном состоянии EDG увеличивают электронную плотность на фенильном кольце, которое имеет тенденцию «планаризоваться», чтобы увеличить конъюгацию с тиоиндоксильным фрагментом в соответствии с аналогичными ауксохромными эффектами, которые наблюдались в HTIs 47 .

Рис. 5

Спектроскопические исследования влияния заместителей на фотоизомеризацию ITI. a Спектры поглощения 40 мкМ ИТИ 1a - f в МеОН. b Переходные спектры поглощения ITI 1a - f в MeOH после облучения на длине волны 430 нм с задержкой 3 мс. c Спектроскопия переходного поглощения 120 мкМ p -MeO-ITI 1b в водном буфере PBS (6,7% ДМСО), облученного световым импульсом 10 нс при 430 нм, и спектры записаны с шагом задержки 1 мс.Фиолетовая линия показывает спектр поглощения 120 мкМ Z -ITI 1b в водном буфере PBS (6,7% ДМСО). Цветная полоса представляет увеличенную задержку в нестационарной абсорбционной спектроскопии. d Кюветы 1 и 2 содержат 200 мкМ ITI 1b в МеОН. Слева: оба термически адаптированы. В центре: кювета 2, облученная светом 400 нм при охлаждении до -60 ° C в ацетоновой бане. Справа: разогрев кюветы 2 до комнатной температуры. e Три цикла фотоизомеризации 100 мкМ 1b в МеОН, термически адаптированный и переключаемый светом 400 нм, при охлаждении до -60 ° C в ацетоновой бане (дополнительный рис.89)

Изомеризацию различно замещенных ITI измеряли в MeOH при облучении светом λ = 430 нм (рис. 5b, дополнительные рисунки 49–58). Новая полоса поглощения была обнаружена для всех замещенных ITI, а для электронодонорных ITI 1b и c наблюдалась впечатляюще большая Δ λ max , превышающая 100 нм. ITI 1b растворяли в МеОН и облучали с длиной волны 400 нм при охлаждении до -60 o ° C (рис.5г). По сравнению с термически адаптированным состоянием изомеризация привела к явному изменению цвета. Переключение на несколько циклов 1b в MeOH не привело к наблюдаемой деградации (рис. 5e). Для всех ITI квантовый выход для прямого переключения оценивается в пределах от 4 до 6%, что относительно мало по сравнению со многими другими фотопереключателями 21 . Не было обнаружено четкой корреляции между параметром Хаммета R и квантовым выходом (дополнительное примечание 13, дополнительная таблица 14) для единственной исследуемой позиции, что означает, что допустимы как отводящие, так и электронодонорные группы.

Наши расчеты показывают, что ауксохромные эффекты на Δλ max можно объяснить комбинацией геометрических и электронных эффектов (дополнительное примечание 5). θ 2 определяет ауксохромные эффекты для изомеров Z и E одинаково ( θ 2 больше для E , чем для Z , но степень, в которой E и Z подвержены влиянию заместителя (аналогично), закрутка вокруг центральной двойной связи C = N ( θ 1 ) наблюдается только для изомера E .Скручивание θ 1 , более выраженное для заместителей EDG ( 1b , c ), приводит к более сильной дестабилизации π-орбитали (ВЗМО) изомера E для этих заместителей по сравнению с Изомер Z . Такая геометрическая особенность частично способствует уменьшению Δ λ max при переходе от 1b, c к 1a, d, e, f . Кроме того, изменение дипольного момента при возбуждении для формы E уменьшается с 2.От 37 D ( 1b ) до -5,85 D ( 1 f ) в метаноле в соответствии с природой заместителей (таблица 2). Мы обнаружили, что чем больше отрицательное значение Δμ, тем больше дестабилизация ES по отношению к GS. Этот электронный эффект также способствует уменьшению Δ λ max для заместителей EWG (дополнительная таблица 7, 8 и дополнительный рисунок 31).

Таблица 2 Расчетные исследования влияния заместителей на фотоизомеризацию ITI

Помимо изменений в спектрах поглощения Z и E , заместители также влияют на скорость термической релаксации изомера E (Таблица 2) .Не наблюдалось четкой корреляции между параметром Хамметта и периодом полураспада изомера E , хотя данные предполагали, что тенденция в группах EWG приводит к более быстрой повторной изомеризации (дополнительные рисунки 32, 65, 66, дополнительное примечание 6, и дополнительная таблица 9). Такая же корреляция между параметром Хамметта R и периодами полураспада изомера E наблюдалась при -60 o ° C при облучении 455 нм в эксперименте ЯМР (дополнительные примечания 9 и 11, дополнительная таблица 13, дополнительные рисунки.67–76). Результаты DFT согласуются с этими наблюдениями, показывая, что слабая корреляция энергии активации с константами Гаммета может быть вызвана качественно разными путями релаксации для EDG- и EWG-замещенных (и нейтральных) ITI. В то время как релаксация E - Z происходила через плоскую структуру TS, в случае 1b - c , 1a, d-f приняли скрученную конформацию в TS (дополнительный рисунок 31). Различное поведение является результатом взаимодействия между стабилизацией TS из-за делокализации π-электронов (в пользу плоской конформации) и стабилизацией из-за полярности TS (в пользу более полярной скрученной структуры).Уменьшая электронную плотность на фенильном кольце, заместители EWG усиливают взаимодействие 2p-орбитали на азоте с π-орбиталями фенильного кольца, способствуя скрученной структуре (дополнительные рисунки 27, 30 и 32).

Изомеризация ITI в водных растворах

В области фотофармакологии фото-контроль стереохимии двойной связи используется для установления разницы в биологической активности между обоими фотоизомерами, как это было продемонстрировано для фотопереключателей азобензола и гемитиоиндиго 6,48 .Для таких биологических применений фотопереключателей решающее значение имеют растворимость в медицинских условиях и фотоизомеризация в водных и физиологических условиях, но они редко наблюдаются для переключателей полностью видимого света. Например, не сообщалось о фотоизомеризации HTI в физиологических условиях. Чтобы оценить эффективность ITI в водных растворах, незамещенный ITI 1a растворяли в фосфатно-солевом буфере (PBS, pH 7,4, 1,7% ДМСО) при ~ 30 мкМ. Облучение светом 400 нм не привело к заметной деградации (дополнительный рис.88). Мы также продемонстрировали, что ITI обладает устойчивостью к глутатиону (GSH), который обнаруживается в клетках в концентрациях до 10 мМ и является ключевым фактором деградации других молекулярных фотопереключателей 49 .

Изомеризация ITI в водном PBS (pH 7,4, 6,7% ДМСО) изучалась с использованием наиболее смещенного на красный свет p -MeO-ITI 1b (рис. 5C, дополнительные рисунки 59, 60) с переходным процессом в мс. абсорбционная спектроскопия. Изомер Z соединения 1b имеет максимум поглощения при 459 нм.При облучении синим светом наблюдался изомер E с максимумом поглощения при 560 нм, демонстрируя, что впечатляющая разница максимумов поглощения также сохраняется в водных растворах (рис. 5c). В том же эксперименте было установлено, что период полураспада изомера E составляет 10,0 ± 0,8 мс при комнатной температуре.

uxcell E3F-DS30C4 NPN № 30 см диффузионный фотоэлектрический фотопереключатель Датчик-переключатель детектор a15030600ux0496 Промышленные электрические датчики santafewash.com

uxcell E3F-DS30C4 NPN № 30 см диффузионный фотоэлектрический фотопереключатель датчик переключатель детектор a15030600ux0496

Несанкционированное использование и / или копирование этого материала без явного письменного разрешения rosieparkerinc строго запрещено. Самая удобная пара шорт для прогулок. Наши фотоковрики бывают разных размеров и цветов и могут быть изготовлены на заказ в соответствии с вашими потребностями. Сменные вакуумные пакеты EnviroCare для современных 8-галлонных центральных пылесосов, 6 штук: для дома и кухни.VONN VVP24111ABZ Arden 5-дюймовый промышленный подвесной светильник. Можно хранить большой объем товаров. Женский логотип Subaru в звездах с фирменным логотипом Повседневная и базовая футболка с короткими рукавами, спортивная футболка, серый в магазине женской одежды. uxcell E3F-DS30C4 NPN № 30 см диффузионный фотоэлектрический датчик переключателя переключателя a15030600ux0496 . ВОДОНЕПРОНИЦАЕМЫЙ - верх (сделан из высококачественного полиуретана) и подошва водонепроницаемы.Размер проема багажника составляет примерно 16. Двусторонняя фотоподвеска из свернутого золота, пожалуйста, укажите цвет при заказе. Карточка выпускника // Карточка выпускника // Поздравительная открытка ручной работы, готовые к отправке товары не могут быть изменены или изменены и проданы как есть, uxcell E3F-DS30C4 NPN № 30 см Диффузионный фотоэлектрический фотопереключатель Датчик-переключатель детектор a15030600ux0496 . ** Иногда товары необходимо заказывать, и время обработки может занять немного больше времени. ⑅ Если вы хотите увидеть больше цветочных конвертов. Наборы свадебных букетов - Свадебные букеты из павлина - Каскадный букет - Букет из слезинок - Букеты из роз Real Touch - Желтые свадебные букеты - ПОЗДРАВЛЯЕМ с приближающейся свадьбой, покупайте Vince Damris Vintage Rose Premium Suede 6.• Помогите: Переместить мебель. мощности достаточно для прокачки программы, Если вас не совсем устраивает этот органайзер багажника, uxcell E3F-DS30C4 NPN № 30 см Диффузионный фотоэлектрический фотопереключатель Датчик-переключатель детектор a15030600ux0496 . Вы можете хранить аксессуары, такие как адаптер питания, удобную складку для регулировки живота на поясе, которая поможет вам сформировать линию талии и выглядеть тоньше, не прилагая к этому никаких усилий.

Фото IC для оптического переключателя

Этот веб-сайт или его сторонние инструменты используют файлы cookie, которые необходимы для его функционирования и необходимы для достижения целей, проиллюстрированных в этой политике использования файлов cookie.Закрыв баннер с предупреждением о файлах cookie, прокручивая страницу, щелкая ссылку или продолжая просмотр иным образом, вы соглашаетесь на использование файлов cookie.

Hamamatsu использует файлы cookie, чтобы сделать ваше пребывание на нашем веб-сайте более удобным и обеспечить его функционирование.

Вы можете посетить эту страницу в любое время, чтобы узнать больше о файлах cookie, получить самую последнюю информацию о том, как мы используем файлы cookie, и управлять настройками файлов cookie. Мы не будем использовать файлы cookie для каких-либо целей, кроме указанных, но обратите внимание, что мы оставляем за собой право обновлять наши файлы cookie.

Чтобы современные веб-сайты работали в соответствии с ожиданиями посетителей, им необходимо собрать определенную базовую информацию о посетителях. Для этого сайт создает небольшие текстовые файлы, которые размещаются на устройствах посетителей (компьютерных или мобильных) - эти файлы известны как файлы cookie, когда вы заходите на сайт. Файлы cookie используются для обеспечения функциональности и эффективности веб-сайтов. Файлы cookie уникально назначаются каждому посетителю и могут быть прочитаны только веб-сервером в домене, который отправил файл cookie посетителю.Файлы cookie не могут использоваться для запуска программ или доставки вирусов на устройство посетителя.

Файлы cookie выполняют различные функции, которые делают работу в Интернете более удобной и интерактивной. Например, файлы cookie используются для запоминания предпочтений посетителей на сайтах, которые они часто посещают, для запоминания языковых предпочтений и для более эффективной навигации между страницами. Большая часть, хотя и не все, собранные данные являются анонимными, хотя некоторые из них предназначены для выявления шаблонов просмотра и приблизительного географического местоположения, чтобы улучшить впечатления посетителей.

Для определенных типов файлов cookie может потребоваться согласие субъекта данных перед их сохранением на компьютере.

2. Какие бывают типы файлов cookie?

Этот веб-сайт использует два типа файлов cookie:

  1. Основные файлы cookie. Для нашего веб-сайта основные файлы cookie контролируются и обслуживаются Hamamatsu. Никакие другие стороны не имеют доступа к этим файлам cookie.
  2. Сторонние файлы cookie. Эти файлы cookie реализуются организациями за пределами Хамамацу. У нас нет доступа к данным в этих файлах cookie, но мы используем эти файлы cookie, чтобы улучшить общее впечатление от веб-сайта.

3. Как мы используем файлы cookie?

Этот веб-сайт использует файлы cookie для следующих целей:

  1. Для работы нашего веб-сайта необходимы определенные файлы cookie. Это строго необходимые файлы cookie, которые необходимы для обеспечения доступа к веб-сайту, поддержки навигации или предоставления соответствующего контента.Эти файлы cookie направляют вас в нужную страну и поддерживают безопасность и электронную торговлю. Строго необходимые файлы cookie также обеспечивают соблюдение ваших настроек конфиденциальности. Без этих строго необходимых файлов cookie большая часть нашего веб-сайта не будет работать.
  2. Аналитические файлы cookie используются для отслеживания использования веб-сайта. Эти данные позволяют нам улучшить удобство использования, производительность и администрирование нашего веб-сайта. В наших аналитических файлах cookie мы не храним никакой личной идентифицирующей информации.
  3. Функциональные файлы cookie.Они используются, чтобы узнать вас, когда вы вернетесь на наш сайт. Это позволяет нам персонализировать наш контент для вас, приветствовать вас по имени и запоминать ваши предпочтения (например, ваш выбор языка или региона).
  4. Эти файлы cookie записывают ваше посещение нашего веб-сайта, страницы, которые вы посетили, и ссылки, по которым вы переходили. Мы будем использовать эту информацию, чтобы наш веб-сайт и отображаемая на нем реклама соответствовали вашим интересам. Мы также можем передавать эту информацию третьим лицам с этой целью.

Файлы cookie помогают нам помочь вам. С помощью файлов cookie мы узнаем, что важно для наших посетителей, а также разрабатываем и улучшаем контент и функциональность веб-сайта, чтобы вам было удобнее пользоваться ими. Доступ к большей части нашего веб-сайта можно получить, если файлы cookie отключены, однако некоторые функции веб-сайта могут не работать. И мы считаем, что ваши текущие и будущие посещения будут улучшены, если будут включены файлы cookie.

4. Какие файлы cookie мы используем?

Есть два способа управлять настройками файлов cookie.

  1. Вы можете установить настройки файлов cookie на своем устройстве или в браузере.
  2. Вы можете установить свои предпочтения в отношении файлов cookie на уровне веб-сайта.

Если вы не хотите получать файлы cookie, вы можете изменить свой браузер так, чтобы он уведомлял вас об отправке файлов cookie, или вы можете полностью отказаться от файлов cookie. Вы также можете удалить уже установленные файлы cookie.

Если вы хотите ограничить или заблокировать файлы cookie веб-браузера, установленные на вашем устройстве, вы можете сделать это в настройках своего браузера; функция справки в вашем браузере должна подсказать вам, как это сделать.Кроме того, вы можете посетить сайт www.aboutcookies.org, который содержит исчерпывающую информацию о том, как это сделать в самых разных браузерах для настольных компьютеров.

5. Что такое Интернет-теги и как мы используем их с файлами cookie?

Иногда мы можем использовать интернет-теги (также известные как теги действий, однопиксельные GIF-файлы, прозрачные GIF-файлы, невидимые GIF-файлы и GIF-файлы размером 1 на 1) на этом сайте и можем размещать эти теги / файлы cookie через стороннего рекламного партнера. или партнер по веб-аналитике, который может находиться и хранить соответствующую информацию (включая ваш IP-адрес) в другой стране.Эти теги / файлы cookie размещаются как в онлайн-рекламе, которая приводит пользователей на этот сайт, так и на разных страницах этого сайта. Мы используем эту технологию для измерения откликов посетителей на наши сайты и эффективности наших рекламных кампаний (в том числе, сколько раз открывается страница и с какой информацией обращаются), а также для оценки использования вами этого веб-сайта. Сторонний партнер или партнер службы веб-аналитики может собирать данные о посетителях нашего и других сайтов с помощью этих интернет-тегов / файлов cookie, может составлять для нас отчеты о деятельности веб-сайта и может предоставлять дополнительные услуги, связанные с использование веб-сайта и Интернета.Они могут предоставлять такую ​​информацию другим сторонам, если это требуется по закону или если они нанимают другие стороны для обработки информации от их имени.

Если вы хотите получить дополнительную информацию о веб-тегах и файлах cookie, связанных с онлайн-рекламой, или отказаться от сбора этой информации третьими лицами, посетите веб-сайт Network Advertising Initiative http://www.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
