Фахверк | это… Что такое Фахверк?

Фахверковые дома в Моншау, Германия

Фахверк (нем. Fachwerk — (каркасная конструкция, фахверковая конструкция) — тип строительной конструкции, при котором несущей основой служит пространственная секция из наклонных (под различным углом) балок из древесины хвойных пород. Эти балки видны с наружной стороны дома и придают зданию характерный вид; пространство между балками заполняется глинобитным материалом, кирпичом, иногда также деревом. Фахверк появляется в XV веке в Германии и становится очень популярным в Европе, особенно в северной части (от Бретани до Польши). В XX веке этот стиль переживает новый расцвет благодаря средневековому колориту и эффекту натуральности строительных материалов.

Содержание

  • 1 История
  • 2 Эволюция
  • 3 Конструкция
  • 4 Конструкция этажных выступов
  • 5 Заполнение стен
  • 6 См. также
  • 7 Ссылки

История

Наиболее древним из дошедших до нас деревянных зданий каркасной конструкции является храм в Японии, построенный из кедра свыше 1300 лет назад[источник не указан 115 дней]. Вообще, каркасный метод в этой стране использовался довольно широко, в частности, для строительства крепостей (а «каркасно-бумажный» тип жилого здания позволял жильцам выжить в случае тайфуна или землетрясения). В Германии существуют исторические сооружения, построенные в XIV веке, один из которых, датируемый 1347 годом — в Кведлинбурге.

В Европе особое развитие каркасного строительства пришлось на средневековье. По некоторым историческим источникам, в Европе фахверковые дома встречались уже в XI веке. Постепенное накопление опыта строительства, повышение мастерства плотников (чему немало способствовало развитие кораблестроения), а также стремление к экономии древесины и другие факторы привели к широкому распространению в Германии и Франции фахверкового метода строительства. (нем. Fachwerk, от нем. Fach — панель, секция, и нем. Werk — сооружение). Дом, построенный по фахверковой технологии, называется фахверкхаус.

Эволюция

Дома такой каркасной конструкции, которые можно увидеть сегодня в Старой Европе, стали строиться в Средние века. Однако история его простирается гораздо дальше в глубину столетий. Каркасные дома человек строил везде, где только произрастали леса, и где уровень культуры и технического развития создавали благоприятные условия для этого. Фахверк появляется в XV веке на территории современной Германии и становится очень популярным в Европе, особенно в северной части (от Бретани до Польши). Исторические источники сообщают о существовании построек фахверкового типа уже в X—XI веках, а к XVI веку плотницкое мастерство в строительстве домов достигло своего совершенства. Массовая застройка продолжалась до XVIII века включительно, а в наши дни этот вид строительства возродился из-за тенденции к экологическим материалам и практичности конструкции.

Вначале это была простая столбчатая конструкция, где деревянные столбы закапывали в землю, а сверху на них вешали прогоны. На прогоны укладывали стропила и соломенную кровлю. Пол чаще всего был земляной или глиняный. Всё — в полном соответствии с технологиями того времени. Так как изготавливать стойки и балки прямоугольного сечения тогда ещё не умели, то поэтому использовали во всех строениях бревна и жерди. Заполнение каркасных стен делали из самана (глина, армированная соломой или камышом).

Впоследствии столбы перестали закапывать в землю, чтобы предотвратить гниение. Стойки каркаса теперь ставятся на уложенные в земле камни — по одному большому камню на каждую стойку. На смену бревнам приходят конструктивные элементы (стойки, балки и др.) прямоугольного сечения. Также экспериментальным путем было установлено, что для лучшей устойчивости сооружения в конструкцию стен необходимо добавлять наклонные элементы — распорки и подкосы.

Конструкция

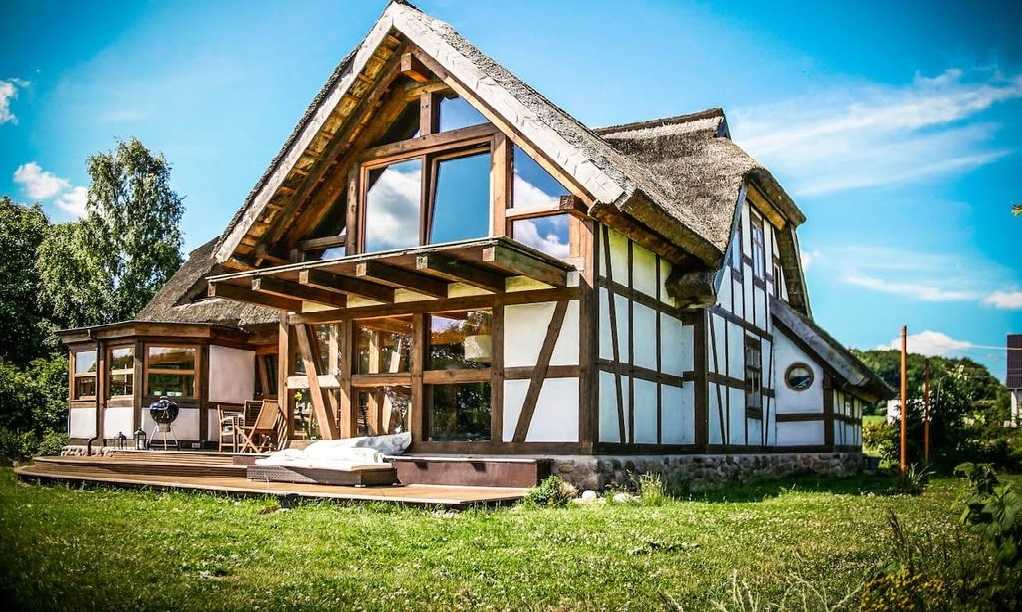

Фахверковые дома имеют жёсткий несущий каркас из стоек (вертикальных элементов), балок (горизонтальных элементов) и раскосов (диагональных элементов), которые и являются основной отличительной особенностью конструкции фахверка. Раскосы придают жёсткость и прочность каркасам фахверковых домов. Пространство между элементами каркаса заполнялось смешанными с глиной камышом, ветками, соломой или различным строительным мусором; полученные панели штукатурились, при этом сам каркас обычно оставлялся на виду. Элементы каркаса визуально расчленяли белые стены и придавали облику зданий особую выразительность, которая стала главной архитектурной особенностью фахверка. Наиболее богатые горожане заполняли межкаркасное пространство деревянными резными панелями. Пик применения резных украшений пришёлся на конец XVI — начало XVII века.

Известная жёсткость и прочность каркаса фахверковых домов достигалась применением разнообразных и точных соединений деталей — на потайной шип, на шип «ласточкин хвост», врубками и др., закрепляемых деревянными нагелями. Именно так были построены сотни тысяч деревянных домов в Европе, которые стоят уже по 300—500 лет, а это лучшее доказательство надёжности технологии. Одновременно с немецким фахверком возникли аналогичные технологии каркасного строительства в Швейцарии, Франции, Англии и других странах. Все эти технологии, включая фахверк, позднее получили общее название Post & Beam — «стоечно-балочные». Однако довольно часто термином «фахверк» обозначают любые стоечно-балочные конструкции и здания.

Конструкция этажных выступов

Очень часто в фахверковой конструкции можно заметить такую особенность, как этажные выступы. Строительная техника, где этажи выступают вперед один над другим, для современного человека является чем-то непонятным и диковинным и, в попытках объяснить необходимость такого разделения этажей, нередко можно услышать различные мнения, имеющие с действительностью мало общего. Одним из таких мнений является утверждение, что посредством выступов зодчий стремился увеличить площадь каждого вышестоящего этажа. Без сомнения, такое утверждение может показаться справедливым, однако увеличение площади, которое, заметим, весьма незначительное (выступы редко достигают полуметра), является лишь полезным побочным эффектом другого обстоятельства. Дело в том, что фронтонная стена с большим количеством окон, имея наибольшую высоту по сравнению с боковыми, более всего подвержена воздействию осадков. Строя из дерева, материала, имеющего острую необходимость в защите от губительной влаги, средневековые зодчие стали использовать технику выступов, благодаря которой вода от дождя, попадая на фасад, стекала не с этажа на этаж и на фундамент, а непосредственно на землю. Такая техника защиты деревянных строений, согласно историческим исследованиям, была известна еще древним грекам. Боковые стены из-за плотного (в городах) прилегания друг к другу домов и, часто не имеющие окон, особой нужды в защите не испытывали и сооружались обычным способом. Стремление защитить фасад от чрезмерного намокания постепенно получило творческое направление, а техника выступов стала использоваться для строительства всевозможных балконов и эркеров.

Заполнение стен

Самым доступным и наиболее часто использовавшимся в качестве заполнителя фахверковых стен всегда был глиняный саман. Глину армировали (смешивая ее с соломой или камышом), чтобы та не трескалась и не распадалась на отдельные куски. Чтобы саман держался в стене и не выпадал, под него готовили плетёное основание из тонких веток, которые вставляли в заранее сделанные пазы внутри фахверковых полей. В результате высыхания глины образуются щели между заполнением и элементами каркаса. Эти щели раньше заделывались шерстью, смешанной с известью, а в современных условиях строительства их можно зашпатлевать. Затем поверхность самана оштукатуривалась известковым раствором заподлицо с деревянным каркасом и, по необходимости, окрашивалась. Чтобы не испортить внешний вид деревянных элементов фахверка, последние можно предварительно оклеить малярным скотчем.

Также каркас заполняют глиняным кирпичом, как обожженным, так и сырцом, с последующим оштукатуриванием или без него (сырец штукатурят). Применяют обычную или декоративную кладки — по выбору. Старинный способ крепления кирпича к каркасу заключался в использовании трехгранных реек, прикрепленных к внутренним поверхностям каркаса. В крайних кирпичах вырезается паз под рейку. Более простой и современный способ предполагает применение плоских металлических анкеров. В обоих случаях после трех-четырех рядов кирпичей кладку армируют по всей длине. Менее популярно заполнение натуральным камнем. Стены с каменным заполнением красивы, прочны, но тяжелы и хуже держат тепло.

См. также

  • Балка Виренделя

Ссылки

  • FwHaus. ru — русскоязычный сайт о фахверковой архитектуре

Конструкция фахверка — особенности и преимущества технологии



Фахверк – это один из самых известных в Европе стилей, который зародился в XV столетии, постепенно развивался и совершенствовался, а сегодня он становится популярным и на территории России. Вопрос первоначального места появления стиля остаётся открытым, однако его родиной принято считать Германию, именно от немецкого языка и произошло название, обозначающее решетчатую конструкцию каркаса. Изначально фахверковые дома имели определенный вид и строились по заданному стандарту, но со временем стиль претерпевал различные изменения: улучшались материалы и обновлялись технологии. Современный фахверк, безусловно, отличается от тех типов построек, которые встречались ранее, но архитектурная форма и особенности внешнего вида, которые выделяют его среди других, по-прежнему остаются неизменными.

Особенности конструкции фахверкового дома

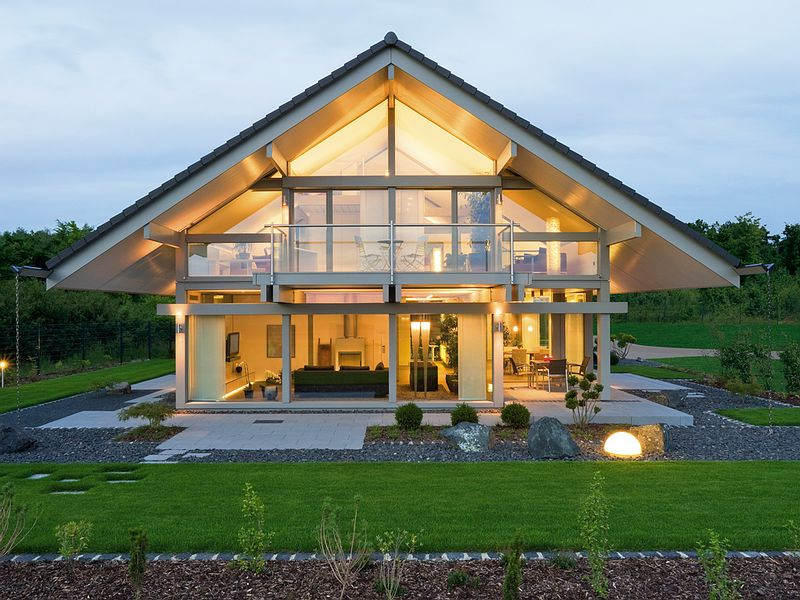

Спустя столетия качество фахверкового строительства повышалось, что происходило благодаря активной работе над совершенствованием материалов и технологий возведения зданий. На изготовление каркаса элитного фахверка идет прочный клееный брус. Вся основная тяжесть здания держится на каркасе, и, в случае ремонта, если Вы решите заменить стеновые панели, которыми заполнена деревянная конструкция, Вы можете не беспокоиться за устойчивость каркаса, т.к. это не поспособствует его ослаблению. В фахверковом строительстве практически не используются гвозди — в качестве соединения используются металлические крепежи. Специфика строения допускает использование мелкозаглубленного фундамента, что, безусловно, сказывается на сниженной стоимости готовой постройки в целом.

Преимущества стиля

  • Экономичность. Во-первых, в этом типе возведения домов стены не играют роль несущих элементов, т.к. основную нагрузку берёт на себя каркасная конструкция. Эти особенности предполагают использование сравнительно недорогого мелкозаглубленного фундамента. Во-вторых, в качестве стеновых панелей используются утепленные материалы, пропитанные сэндвич-панели и энергосберегающие стеклопакеты, что позволяет сэкономить теплоэнергию.
  • Являются экологически безопасными.
  • Каркас выполняет не только функцию основной конструкции здания, но также он является и частью дизайнерского решения, ведь вся конструкция остаётся видимой, что относится к обязательному требованию и отличительному признаку стиля. Благодаря конструкции фасад разделяется на секции, и позволяет воплотить в жизнь любые дизайнерские решения.
  • Долговечность. Благодаря специальным способам обработки материала и современным технологиям строительства, деревянные дома имеют достаточно длительный срок эксплуатации. Об этом могут повествовать постройки, сохранившиеся по прошествии нескольких столетий и не утратившие своей стойкости и прочности.
  • Как правило, дома строятся за довольно короткие сроки, т.к. каркас изготавливается заранее, с использованием новейшего оборудования, после чего происходит наполнение уже готовой основы дома.

Проекты домов фахверк

Shale Style

Fachwerkhaus

Pagano Style

Стоит отметить, что помимо строительства, которое осуществляется по всем правилам и стандартам, различают также и отделку дома под стиль фахверк, которая предполагает лишь оформление фасада здания, построенного по абсолютно любой технологии.

Преимущество состоит в том, что внешне фахверковый дом не будет отличаться от постройки, выполненной по всем правилам и стандартам, а также её легко можно осуществить своими силами.
