Детская площадка своими руками — инструкция пошагово!

Пошаговая фото-инструкция: как сделать детскую площадку своими руками. Советы, чертежи, видео.

Сделать полноценную детскую площадку с горкой, лестницей, балконом, канатом, лазом и качелями можно своими руками. В этом вам поможет следующее руководство. В нем множество подробных фотографий, поэтому никаких проблем с изготовлением элементов конструкции и их установкой не возникнет.

Детская площадка своими руками

Готовимся к работе

Детский игровой комплекс для дачиДетская площадка на дачеДетская игровая площадка

Для начала закупаем необходимый нам материал – доски 15х2 см и 5х2 см и брус сечениями 10х5 см, 10х10 см и 5х5 см.

Подготавливаем следующие инструменты:

• электродрель;
• электрический лобзик;
• болгарку;
• молоток;
• рулетку;
• уровень.

В процессе работы могут понадобиться какие-нибудь дополнительные мелочи вроде отвертки, ножа и т. п.

Делаем опоры

Предварительно подготовьте проект будущего комплекса. На чертеже укажите желаемые габаритные размеры каждого элемента системы. Учтите размеры имеющейся строительной площадки.

Делаем детскую площадку

Далее делаем следующее:

• нарезаем брус на части для обустройства опорных стоек и поперечных перекладин;
• шлифуем деревянные элементы;
• пропитываем отшлифованную древесину антисептическим средством.

Средняя длина опор – 900-1150 мм. Порядка 80-100 см каждой опоры будет вкопано в землю, около 10-15 см останется над землей.

Балки для опорБалки для опорБруски для изготовления деталей площадки

Раскладываем опорные элементы на площадке в соответствии с проектом и формируем каркас – две боковые части нашего будущего комплекса. Для соединения используем шурупы диаметром 8-10 мм. Утапливаем их в древесину. Отверстия закрываем заглушками.

Цены на песочницу

песочница

Выставляем боковушки на опорах, фиксируя в предварительно подготовленных углублениях. На этом этапе заручаемся помощью 1-3 человек. Боковушки выставляем по уровню. Предварительно под низ каждой опоры рекомендуется уложить кирпичи для лучшей устойчивости площадки. Установленные опоры засыпаем щебенкой на 10-15 см и заливаем бетонной смесью.

Выставленные опоры соединяем поперечными балками. Оставляем заливку набирать прочность.

Древесина обработана и обмотана рубероидомОпорыСтойки вкопаныСтойки вкопаны и соединены поперечиной

Делаем лестницу

Изготовление лестницы

Пока бетон застывает, занимаемся обустройством лестницы. Нарезаем брус нужной длины. Конструкция лестницы предельно простая: 2 косоура и ступени. Ступеньки делаем не слишком высокими – площадка все-таки детская.

Косоуры стягиваем при помощи шпилек. Ступеньки крепим в углубления и дополнительно фиксируем саморезами.

Изготовление лестницы

Вкапываем опорные столбы для будущей лестницы. Выдерживаем нужный уклон. Делаем его не слишком крутым. Порядок обустройства опор остается таким, как в предыдущем разделе.

Изготовление лестницы

Примеряем лестницу. Выставляем ее по уровню, прикрепляем к основанию и заливаем опоры бетоном. Красим лестницу.

Изготовление лестницы

Далее изготавливаем перила. Для этого выставляем вертикальные стойки из бруса, крепим их к лестнице, а затем закрепляем поручни. Верхний поручень делаем из доски и крепим на высоте порядка 90 см, второй поручень закрепляем примерно посредине между верхними перилами и лестницей. Для его изготовления можем использовать брус 5х5 см, 5х2 см или другого подобного сечения.

Готовая лесенка

Делаем горку

Какая же детская площадка без горки? Сделаем и ее! Тратиться на готовый пластиковый спуск не будем. С металлом тоже возиться не станем. Сделаем горку из древесины!

Сначала мы соберем горку, а затем прикрепим ее к основанию. Рекомендации по укладке пола будут приведены далее.

Для изготовления конструкции нам понадобится следующий материал:

• брус размерами 70х10х5 см – 2 штуки;
• доски 220х15х2 см – 5 штук;
• брус 45х10х5 см – 5 штук.

Из трех досок мы сделаем основание для спуска. Состругиваем доски до одинаковой толщины и тщательно отшлифовываем. После этого непосредственно по поверхности скрепляем доски с брусками. Крепим сверху – так мы сможем притянуть доски к брусу максимально качественно. Крепежи утапливаем в древесину. Углубления замазываем шпаклевкой для обработки древесины. Даем ей высохнуть, а после еще раз тщательно шлифуем всю горку – она должна быть как можно более гладкой.

Основу сделали. Приступаем к изготовлению боковых частей. Определяем угол спуска. Верхний этаж нашего игрового комплекса будет находиться на высоте 130 см. Следовательно, угол спуска составит около 55 градусов.

Цены на детские горки

детская горка

Песочницу легко сделать своими руками!

Далее берем боковые части и вырезаем их в верхней части таким образом, чтобы элементы можно было установить на пол верхнего этажа нашего детского комплекса. Снизу просто обрезаем под 55 градусов.

Срез для крепления горки

Далее прикрепляем готовые боковушки к основанию нашей горки (к нижнему брусу) и дополнительно саморезами к торцевым сторонам досок.

Зашлифовываем боковины, избавляясь от острых углов. Дополнительно закругляем доски по длине, чтобы малышам было удобнее держаться за боковины во время спуска по горке.

Остается лишь покрасить изделие. Можете покрыть его морилкой, а затем – лаком.

Шлифовка и окрашиваниеГорка

Теперь нам нужно установить готовую горку. Для этого бетонируем в предварительно вырытых ямах опоры из бруса. Подойдет материал размерами 70х10х5 см. Древесину предварительно пропитываем антисептиком.

Горка

Основу горки соединяем с опорными стойками и игровым комплексом с помощью шурупов.

Горка

Делаем пол и перила

Пол нашего игрового комплекса выкладываем из досок 15х2,5 см. Общая длина этажа – примерно 2,5 м. Перед укладкой пола крепим к каркасу комплекса ребра жесткости. Для их изготовления подойдет брус 5х10 см.

На этом же этапе с торца сооружаем вертикальную лесенку. Для ее сборки используем планки 2х5 см. В конце работы возле этой лесенки повесим канат. Рекомендации по обустройству перил уже приводились ранее. Им и следуем. Со стороны ступенек вместо перил из досок монтируем брус 5х10 для обустройства лаза.

Делаем основу для качелей и лаз

Делаем основу для качелей и лаз

На этом этапе мы соберем и установим опорную конструкцию для качелей и обустроим лаз. Опору верхней балки делаем накрест – так устойчивее. Предварительно делаем выборку для удобной стыковки брусьев и дополнительно стягиваем их болтами. Поверх опор укладываем и прижимаем струбциной поперечную балку. Прикручиваем ее к опоре.

Делаем основу для качелей и лаз

Роем ямы для стоек. Устанавливаем в них опоры, тщательно выверяя каждую по уровню. На этом же этапе прикручиваем к стойкам распорки – они не дадут опорам сместиться в процессе застывания бетона. Засыпаем ямы со стойками небольшим слоем щебенки и бетонируем.

Ямы для стоек

Пока бетонная заливка набирает прочность, изготавливаем лаз. Уклон делаем практически вертикальным. Ступеньки и вырезы обустраиваем на свое усмотрение. Отверстия вырезаем при помощи лобзика. Сам лаз делаем из ОСБ и крепим его к каркасу из бруса 5х5 см и поперечин 5х2 см.

Установка стоекУстановка стоек

На верхнем этаже обустраиваем балкон. Для этого укладываем и закрепляем поперечины, настилаем пол и возводим крышу длиной до лестницы. Со стороны горки крепим стенку из листа ОСБ. Чтобы было красивее, вырезаем в ней небольшое окно. На балконе делаем перила.

СтенкаСтенкаСтенкаСтенка

Зашлифовываем все установленные на этом этапе деревянные элементы. Острые углы и торцы закругляем. Покрываем все лаком.

К лазу крепим бруски-выступы. В удобном месте привязываем канат.

Крепление досок на крышу домикаОбшивка домика

Доделываем качели

Основу для качелей мы сделали на предыдущих этапах. Теперь доделаем конструкцию. Собираем скамейку с сидением 130х50 см и спинкой высотой порядка 30-35 см. Размеры можете менять на свое усмотрение. Для крепления сидения удобно использовать цепи или веревки – подвешиваем на них скамейку к перекладине и готово.

Сидение удобнее крепить именно на этом этапе, т. к. при более раннем монтаже скамейка будет мешать обустраивать остальные элементы конструкции.

На этом наша детская площадка готова. Остается лишь покрасить элементы комплекса на свое усмотрение.

ПлощадкаПлощадкаПлощадкаКачелиКачелиКачелиКачели

Следуйте инструкции, сверяйтесь с фотографиями и все обязательно получится.

Декор для площадкиДекор для площадкиДекор для площадкиДекор для площадкиДекор детской площадкиДекор детской площадки на даче

Удачной работы!

Видео – Детская площадка своими руками

Цены на различные виды строительных досок

Доски строительные

чертежи проектов и особенности постройки во дворе своими руками (40 фото)

Постройки на участке

Детям обычно нравится проводить время на даче, особенно, если для них там обустроено комфортное пространство для игр. С этой задачей прекрасно справиться детская площадка во дворе, сделанная своими руками, которая должна быть не только красочной, но также еще функциональной и безопасной. Очень важно правильно выбрать место для нее и игровые комплексы.

Содержание:

• Особенности обустройства игровой зоны
• Выбор места для игровой зоны
• Фото подборка вариантов, чертежи, видео сборки

Особенности обустройства игровой зоны

Основной критерия проектирования детской зоны на даче – это возраст ребенка и его предпочтения:

• Игровая зона для малышей будет уютной и интересной для проведения досуга, если создать живописную лужайку с песочницей, поставить красочный грибок и скамеечку.  Летом можно устанавливать надувной бассейн.

Собираем “мотоцикл” для детей:

• Игровое пространство для деток в возрасте 3-6 лет прекрасно дополнят горки, качели, а также несложные спортивные снаряды. Если ребенку нравится кататься на велосипеде, то можно вокруг участка проложить удобную дорожку.

• Детям в возрасте 6-12 лет потребуется уже более сложное оснащение. На участке можно установить игровой комплекс в виде избушки, крепости или, например, пиратского корабля.

• Ребенку с 12 лет будет уже нужна хорошо оснащенная спортивная площадка. Прежнее игровое пространство можно превратить, например, в цветущие клумбы или создать дополнительную зону для отдыха.

Выбор места для игровой зоны

Очень важно правильно выбрать место для детской площадки. Обычно ее обустраивают ближе к дому, чтобы за ребенком можно было наблюдать из окна. Площадь объекта рассчитывается с учетом того, какое оборудование будет установлено.

Перед горками и лестницами потребуется пространство для забега. Вокруг всевозможных качелей должна быть предусмотрена зона безопасности с шириной около двух метров.

Универсальным вариантом для детей любого возраста могут стать современные игровые комплексы с несколькими уровнями и компоновкой в соответствии с определенной тематикой.

Такое оборудование не только нравится детям, но и становится красочным дополнением территории. Его можно установить практически в любом месте дачного участка.

Детский комплекс для дачи должен хорошо освещаться, но без переизбытка солнечного света в полдень. Для создания тени, а также для защиты от непогоды, дополнительно можно соорудить навес.

Естественную тень дают деревья. Защитить детскую площадку от сквозняков поможет декоративная ограда или живая изгородь.

Фото подборка вариантов как можно сделать детскую площадку своими руками:

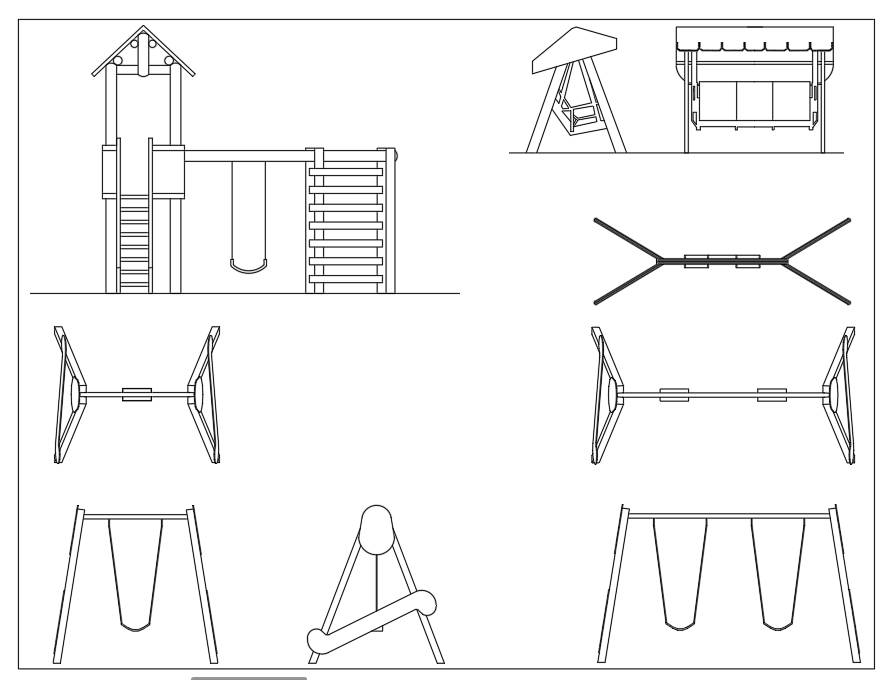

Чертежи детских игровых зон для примера:

Видео на тему “как сделать детскую площадку своими руками”:
