Изящный и простой туалетный столик своими руками

Фото
Без изящного и удобного туалетного столика в спальне не обойтись. Иначе куда хозяйке складывать косметику и необходимые мелочи? Да и большое зеркало — это не роскошь, а жизненная необходимость. Конечно, можно купить готовую мебель, собранную на заводе, или заказать изготовление эксклюзивной модели в специализированной мастерской. А можно собрать элегантный, но простой столик своими руками. Для этого потребуется совсем немного времени, упорства и навыков в обращении со столярным инструментом.

Изготовить небольшой туалетный столик довольно просто, нужны лишь несколько досок и столярные инструменты.

Подготовительный этап работ

Перед тем как начать собирать столик своими руками, необходимо создать его чертеж с указанием всех необходимых вам размеров. Такая схема поможет в работе, и вы сможете избежать досадных ошибок и просчетов. Можно сделать подобный чертеж самостоятельно, придумав собственную модель мебели, или взять за образец уже готовый аналог. Например, схема столика (рис. 1) может быть создана по чертежам из каталога мебели известного бренда.

Конечно, вы можете использовать собственные размеры и изменить конструкцию под свои нужды. Неплохо смотрится туалетный столик, оборудованный как одной, так и двумя тумбами. В выдвижные ящики можно убрать необходимые мелочи, а на полки — положить косметику, домашнюю аптечку и книги. Но можно и перераспределить места для хранения по собственному вкусу.

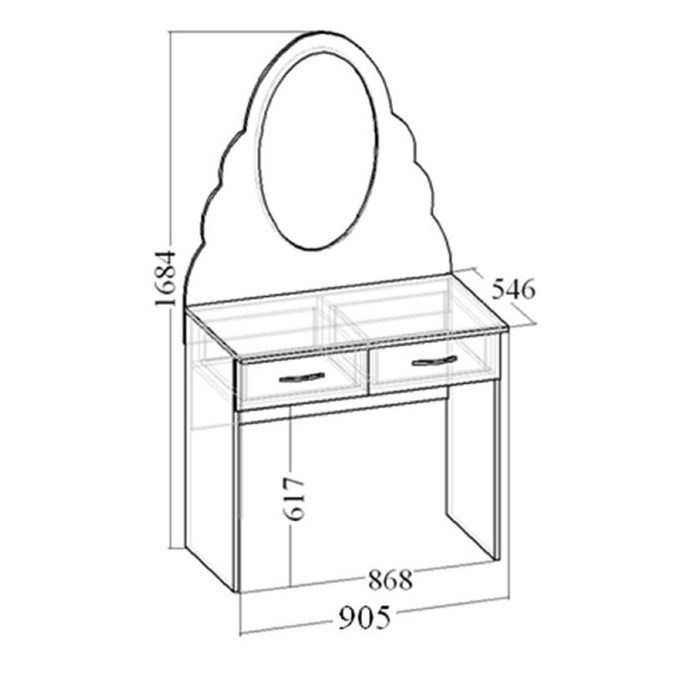

Рисунок 1. Чертеж туалетного столика.

В любом случае для работы вам потребуются следующие инструменты:

  • электродрель и набор сверл, предназначенных для работ по дереву;
  • шуруповерт и набор необходимых бит;
  • электролобзик или ножовка с небольшими зубцами;
  • набор отверток с различными жалами и шестигранные ключи.

Не забудьте приготовить инструменты для измерения: сантиметровую рулетку, линейку, угольник и строительный уровень. Они помогут вам соединить все элементы правильно. Если вы будете пренебрегать проверкой установки крепежных узлов, то мебель может получиться деформированной. Для необходимой разметки воспользуйтесь обычным карандашом.

Необходимые материалы для изготовления стола

На этапе подготовительных работ стоит определиться с месторасположением зеркала. Его можно сделать элементом столика или смонтировать на стену. Проще всего воспользоваться готовым зеркалом. Тогда вы избежите трудоемкой и достаточно сложной работы по его установке.

Необходимо также решить, как именно вы будете декорировать срезы столешницы. Домашние мастера либо просто шлифуют их, либо шпаклюют и покрывают краской. Но оба эти способа не слишком надежны. Специалисты советуют воспользоваться мебельной окантовочной лентой (ее еще называют торцевой). Приобрести ее можно в магазинах, продающих товары для ремонта предметов интерьера. А для ее установки вам понадобится утюг или строительный фен малой мощности.

Рисунок 2. Схема столешницы туалетного столика.

Если вы хотите изготовить столешницу фантазийной формы, то проще не выпиливать ее самостоятельно, а обратиться в столярную мастерскую. В таком случае необходимо изготовить бумажное или картонное лекало поверхности в натуральную величину. Эту же услугу оказывают в некоторых магазинах, продающих ДСП и фанеру. Специалисты могут помочь вам подобрать необходимую форму крышки столика (рис. 2).

В последнюю очередь выбирают фурнитуру. Кроме ручек, вам понадобятся мебельные петли, навесы и направляющие для выдвижных ящиков. Вы можете выбрать роликовые или шариковые конструкции. Преимущества первых заключаются в достаточно низкой стоимости. Шариковые же направляющие надежнее и удобнее в эксплуатации.

Для крепления элементов используют саморезы и евроболты (конфирматы). Все узлы могут стать надежнее и долговечнее, если их дополнительно проклеят обычным клеем ПВА. Если вы выберете данный способ фиксации, то вам понадобятся еще и струбцины для стягивания деталей до их полной просушки. А для улучшения внешнего вида стола используйте специальные пластиковые заглушки, которыми закрывают шляпки болтов.

Для изготовления столика вам понадобится ДСП, ЛДСП или достаточно толстая фанера (толщиной не менее 16 мм). Кроме того, такой предмет интерьера можно собрать из цельного столярного щита, но тогда мебель получится гораздо массивнее.

Сборка туалетного столика

Рисунок 3. Схема сборки туалетного столика.

Изготавливая столик своими руками, в первую очередь необходимо сформировать столешницу. Если вы выпиливаете ее самостоятельно, то предварительно оклейте поверхность листа по разметке строительным бумажным скотчем. А затем формируйте распил поверх него. Это позволит вам избавиться от сколов, щепок и лишней стружки.

Далее необходимо обработать лицевую кромку крышки. Ее шлифуют крупнозернистой шлифовальной бумагой начерно и грунтуют клеем (для этого подойдет стандартный «Момент»). Грунтовочному слою необходимо дать полностью высохнуть. Затем нужно поверхность еще раз смазать клеем и только потом устанавливать торцовую кромку.

Далее ленту необходимо приклеить с помощью утюга. Температура прибора должна быть выставлена на «хлопок». Ни в коем случае не проводите горячей поверхностью по самой ленте. Проложите между утюгом и мебелью чистую хлопчатобумажную ветошь. Излишки кромки срезают с помощью канцелярского ножа и зачищают срезы. Аналогичным образом оформляется стойка под зеркало.

Далее боковины тумб (заранее выпиленные по вашим размерам) необходимо разметить под установку направляющих для ящиков. Определяют расположение ящика следующим образом.

Порядковый номер ящика (начиная с верхнего) х высота стенки + высота отделочной кромки = 25 мм.

Если высота вашего ящика, например, 140 см, а высота кромки — 4 мм, то получается следующий расчет:

  • 1 ящик: 1х140 см + 4 мм — 25 мм = 119 мм;
  • 2 ящик: 2х140 см + 4 мм — 25 мм = 259 мм.

Соответственно, направляющая (ее центр) для 1 ящика крепится на расстоянии 119 мм от верхнего среза боковины, а второго — 259 мм. После фиксации направляющих необходимо собрать сами выдвижные ящики столика. Обратите внимание на схему работ (рис. 3).

В боковых заготовках стенок высверливаются отверстия в плоскость, в передней и задней деталях формируют такие же гнезда в торец. В качестве фиксаторов можно использовать евроболты или деревянный шкант. Сначала собираются стенки по периметру, затем на них фиксируется дно. Его можно изготовить из тонкой фанеры или оргалита. Затем с наружной стороны саморезами крепятся направляющие. Если вы используете роликовые конструкции, то не забывайте о том, что для каждой стороны устанавливается своя направляющая.

Окончательная обработка столика

Далее монтируются тумбы. К боковым деталям присоединяются верхние поперечные стяжки (планки). Затем фиксируется дно. Прежде чем установить стяжки, сформируйте в них отверстия для крепления столешницы. В последнюю очередь устанавливаются крышка стола, фасады на ящики, фурнитура и дверцы на отделы для хранения.

Если вы собирали столик из ламинированной плиты, то на этом работы можно закончить.

В случае применения ДСП или фанеры ваше изделие нуждается в финальной отделке.

Прежде всего, все срезы и спилы необходимо тщательно зашкурить и отшлифовать. Затем поверхности можно покрыть морилкой или краской.

В первом случае вы сможете сделать структуру дерева более явной. А если используете средство с красящими пигментами, то стол будет выглядеть собранным из ценных пород дерева. Если вы хотите, чтобы мебель приобрела глянцевый блеск, то обработайте поверхность лаком. В противном случае столик останется матовым. При желании этот предмет интерьера можно покрасить.

Самые лучшие посты

Сделать туалетный столик своими руками: особенности, рекомендации

Каждая женщина мечтает о небольшом местечке, где она сможет разложить все свои аксессуары и косметику. Покупать готовый туалетный столик не всегда имеется возможность. Это связано с его дороговизной и не всегда подходящими размерами. Что касается индивидуального заказа, то это может быть еще дороже. Поэтому целесообразнее сделать туалетный столик своими руками. Это просто, главное — уделить достаточное количество времени и продумать его конструкцию. Конструкция столика должна включать в себя рабочую поверхность, полочки, выдвижные ящики и зеркало.

Размеры туалетного столика.

Дополнительно такой туалетный столик можно оборудовать светильниками. Они также могут быть использованы в качестве ночников, если их оборудовать системой регулировки яркости.

Некоторые рекомендации

Для того чтобы сделать туалетный столик, необходимо использовать ламинированную ДСП. Расцветка выбирается по своему усмотрению. При желании можно комбинировать несколько цветов. Если есть возможность, можно заказать детали, для этого предоставить размеры в соответствующие мастерские, в которых вам вырежут необходимые элементы столика. Если такой возможности нет, можно с этим справиться и самостоятельно, в домашних условиях. Для этого необходимо обзавестись специальным инструментом.

Инструменты, которые понадобятся для того, чтобы сделать столик своими руками:

Схема сборки туалетного столика.

  • шуроповерт, можно использовать дрель;
  • лобзик электрический;
  • рулетка;
  • строительный уголок, достаточно будет 30 см длины;
  • сверла, необходимые размеры — 8 и 5 мм в диаметре;
  • отвертка, очень важно приобрести шестигранную модель;
  • утюг;
  • карандаш для наметки, молоток, также понадобится наждачная бумага.

Если детали столика были заказаны, можно сразу приступать к сборке. Если этот процесс производится самостоятельно, необходимо начинать с измерений и нанесения контуров на лист ДСП. Очень важно правильно измерить и только потом отрезать. Для того чтобы сделать туалетный столик идеальным, лучше сделать замеры несколько раз.

Для туалетного столика будет достаточно использовать толщину листа 16 мм.

После того как все детали вырезаны с помощью электролобзика, торцы необходимо зачистить наждачной бумагой. Это следует делать осторожно, чтобы не повредить ламинирования.

Комплектующие для сборки

Следующим этапом является сборка. Практически вся корпусная мебель имеет одинаковые системы крепежей. Их можно приобрести в любом строительном магазине в отделе фурнитуры. Для столика с полкой и выдвижными ящиками понадобится такой набор фурнитуры:

Общий вид туалетного столика.

    • конфирмат размером 5х70 мм, можно приобрести с запасом;
    • саморезы размером 4х16 мм;
    • саморезы размером 4х25 мм;
    • для ящиков необходимо приобрести направляющие роликовые, размер и количество зависит от размеров конструкции;
    • ручки для выдвижных ящиков;
    • мягкий кант для торцов;
    • меламиновая кромка на клеевой основе, рекомендуется брать с запасом;
    • металлические мебельные уголки;
    • клей для зеркала, можно использовать механические крепежи;
    • для ручек необходимо подобрать винты.

    Особенности процесса сборки

    Если конструкция столика предполагает изогнутые линии, в процессе выпиливания не стоит спешить. Именно от того, как будут приготовлены детали, будет зависеть внешний вид конструкции.

  1. Подготовленные детали необходимо обработать с торцевой стороны. Для этого их нужно прогрунтовать. Это можно сделать с помощью обычного клея «Момент». Такой прием сделает края ДСП более прочными.
  2. После полного высыхания нужно нанести еще один слой клея и надеть кант. Мягкий кант используется только на верхней столешнице. Для отделки торцов, которые не обрабатываются кантом, используют меламиновую кромку.
  3. Для того чтобы ее приклеить, торцы также необходимо зачистить. Клеится меламиновая кромка обычным утюгом. Приложив один конец кромки к торцу, приглаживаем хорошо нагретым утюгом (до 3-4 мощности). Утюгом нужно провести сверху несколько раз до полного приклеивания. Хорошо прижать сухой тряпкой. После остывания лишние элементы обрезать. Очень важно использовать тупой предмет, который не повредит ламинированный слой. Грань зачищается мелкой наждачной бумагой.
  4. Готовые детали можно собирать. В разобранном виде устанавливаются роликовые направляющие для ящиков. Сборка всей конструкции производится конфирмантами. Первой собирается основа столика, затем отдел с ящиками или тумба. Все отделения соединяются между собой. В процессе сборки следует проверять строительным уголком соответствие углов 90 градусам.
  5. Окончательным этапом является установка зеркала. Предварительно оно закрепляется на подготовленной детали из ДСП. Более надежным вариантом для закрепления являются механические держатели, которые вкручиваются в основание ДСП.
  6. Вся конструкция с зеркалом крепится под столешницей. Для дополнительной прочности необходимо установить направляющие, которые будут удерживать конструкцию с зеркалом. Правильно установленное зеркало не должно быть подвижным.

Для большего удобства в таком столике можно оборудовать светильники с дневным светом. Сделать туалетный столик своими руками вполне реально, главное — соблюдать рекомендации и быть терпеливым и внимательным. И сделанный столик своими руками порадует вашу любимую женщину.

Самые лучшие посты

Туалетный столик с умывальником своими руками

Туалетный столик с умывальником своими руками

Статья рассчитана на тех, кто уже имеет неплохой опыт изготовление более простых предметов мебели, новичкам за такие сложные работы браться, настоятельно не советуем. Вы потеряете время, нервы и, конечно, немалые деньги. С учетом этого будем рассказывать только чисто строительные нюансы, говорить «о карандаше, рулетке» и прочих очевидных вещах не будем. Наши читатели должны знать и иметь весь набор столярных инструментов и принадлежностей. Не будем также рассказывать, как лакировать или как шлифовать, как сверлить или как подбирать саморезы. Эти аксиомы столярного дела должны быть вам известны.

Из чего состоит выбранная модель столика

Мы предлагаем вам такую модель, какую в магазине не встретить, она отличается повышенной универсальностью, надежностью и отличным внешним видом. Туалетный столик походит для больших и средних по размерам ванных комнат, для него потребуется более двух метров свободной стены. Разработанные размеры позволяют вместить в туалетный столик все ванные принадлежности, умывальник, много полочек, шкатулочек и пр. Правда, как мы и предупреждали, поработать над ним придется не один день, но ваши усилия вполне оправдаются отличным результатом.

Перечень главных составных элементов и материалов

Пора ознакомиться с объемом работ и необходимыми материалами, для которых нужно использовать листовую фанеру или плиты ОСП.

  • Две боковые стенки.
  • Днище.
  • Разделительные перегородки.
  • Угловые распорки.

Линейные размеры мы специально не указываем. Во-первых, они есть на чертежах. Во-вторых, указанные размеры не догма, можете их по своему желанию изменять в ту или иную сторону. При необходимости можно увеличить количество ящиков и полок, регулировать их глубину и т. д.

Теперь нужно посмотреть на перечень отдельных деталей, которые изготавливаются из натуральной древесины. Можете использовать рейки или брусочки, главное, чтобы они были качественными, без видимых изъянов материала.

  • Поперечная горизонтальная планка задней стенки.
  • Передняя защитная панель.
  • Поперечины. Пять штук надо будет заготовить с одинаковыми размерами, они подойдут для изготовления модуля с выдвижными ящичками. Четыре поперечины имеют различную длину, используются для усиления конструкции туалетного столика.

Алгоритм изготовления

  • По размерам вырежьте все элементы столика, которые изготавливаются из листовой фанеры или древесной плиты: днище, разделители, боковые панели, заднюю стенку и угловые распорки. Для установки защитной горизонтальной планки нужно сделать вырезы в углах разделителей. Вырезы прямоугольные, размер должен

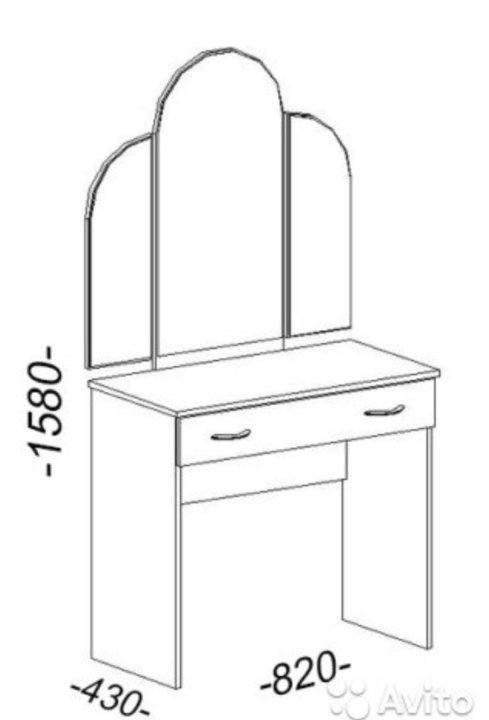

Размеры туалетного столика с зеркалом

Как выбрать туалетный столик с зеркалом (14 фото)

В этой статье я расскажу о женских туалетных столиках для косметики, как выбрать самый удобный из них, подобрать для себя его оптимальную высоту и правильно разместить в комнате. Приведу идеи дизайна женских тумбочек, расскажу как красиво разместить их в интерьере.

Размеры туалетного столика для женщин

Размеры — один из наиболее важных критериев выбора. От них зависит, насколько комфортно будет себя чувствовать будущая хозяйка за таким столиком и удобно ли в нем хранить туалетные принадлежности.

Есть определенные стандарты размера дамских тумбочек. Этот параметр может изменяться в зависимости от роста женщины, а также длины изделия: чем она меньше, тем выше стол. Как правило, максимальной является высота 80 см.

Длина определяется размерами спальни. Она также зависит от конструкции самого стола: от того, имеются ли у него встроенные лампочки, выдвижные ящики или тумба (их глубина), сколько их и какого они размера. Также немаловажным и размер прилегающего зеркала: его ширина — не больше длины столика. Минимальной считается длина столика в 45 см.

Размер туалетного столика подбирайте в зависимости от площади комнаты, учитывайте, что декор и необычный дизайн увеличит занимаемое место

Разновидности размерного ряда

При всем многообразии, предлагаемом производителями мебели, можно выделить следующие разновидности наиболее популярных размеров.

Столики с размерами 40 см в ширину и 80 см в длину – это компактный вариант мебели без тумбы. Бывает оснащен выдвижным ящиком для хранения принадлежностей, располагаемым под столешницей. Такие варианты идеально подойдут для небольшой спальни.

Оптимальный вариант для маленькой спальни — небольшой туалетный столик без тумб

Высота стандартных образцов варьируется в пределах 75-80 см. Такие столы сочетают в себе компактность с комфортом и вместительностью. Стандартные модели с тумбой имеют длину 100 см и ширину 50 см.

Стандартная по габаритам модель столика подходит практически для любой спальни благодаря своей компактности

Для большой спальни оптимален выбор столика с двумя тумбами. Ширина такой модели от 50 см, и более. Высота – стандартная, 75 см, а длина не менее 120 см. Это нужно для того, чтобы сидящая за ним женщина могла комфортно расположиться между тумбами. Такие модели идеальны для больших спален, так как в просторном помещении не кажутся чересчур громоздкими.

Стол с двумя тумбами требует большого пространства, чтобы не захламлять собой и без того маленькую комнатку

Типы конструкций

С учетом конструкции и дополнительных элементов выделяют следующие типы:

Классический туалетный столик – представляет собой обычный стол с четырьмя ножками, приставленный к стене, на которой располагается зеркало. Может иметь выдвижной ящик.

Классический вариант компактен

Трюмо – это вариант с высоким зеркалом, которое вмонтировано в столешницу с внутренней стороны.

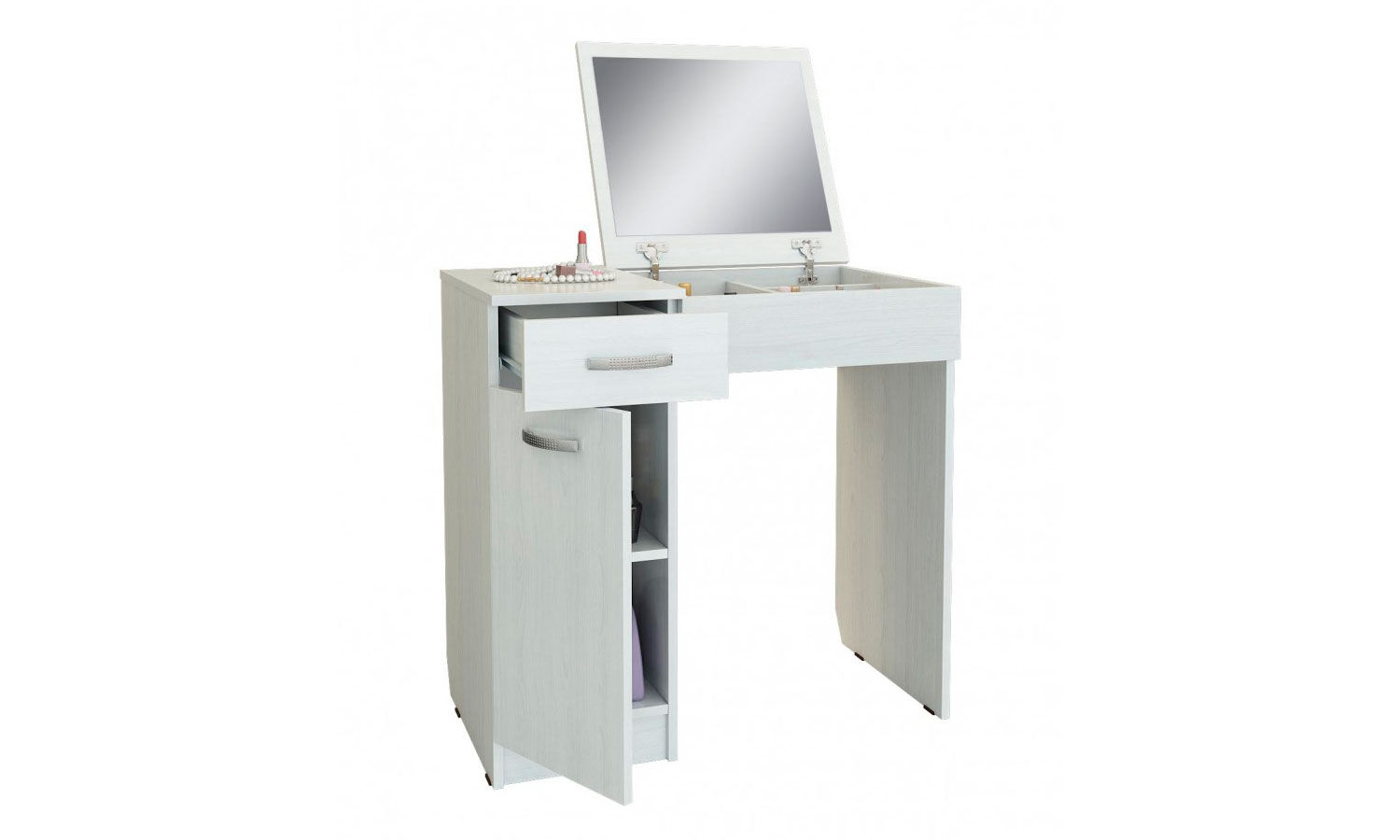

Существуют варианты трюмо с откидным зеркалом, отличающиеся удобством и практичностью. Еще одним вариантом трюмо является угловое. Отличается вместительностью и компактностью.

Угловое трюмо экономит место, компактно расположившись в углу у окна

Трельяж – похож на трюмо, но в этом случае имеется не одно, а три зеркала. Центральное – неподвижное, боковые зеркала можно поворачивать. Это дает возможность осмотреть себя с разных ракурсов.

Трельяж за счет трех зеркал, два из которых поворотные дает лучший обзор при визаже

Особенности расположения туалетного столика

Чаще всего данный предмет мебели располагают в спальне. Зачастую он входит в комплект спального гарнитура вместе с кроватью и шкафом купе, тогда его можно поставить как раз с боку от шкафа или комода. Однако, если спальня тесная, можно разместить его в просторной прихожей или ванной комнате.

Не стоит ставить стол напротив окна, так как в этом случае на зеркало будут попадать прямые солнечные лучи, создавая блики. Иногда женский стол для макияжа размещают на утепленном балконе.

Кроме того, не забудьте, что рядом с ним должна быть розетка для удобного использования фена, утюжка или других электрических приборов.

Постарайтесь разместить трюмо рядом с окном, чтобы обеспечить доступ солнечного света

Особенности и стандарты освещения стола для макияжа

Помимо дневного света нужно хорошо продумать искусственное освещение. Свет должен быть мягким, рассеянным, падать с обеих сторон от зеркала. Для этих целей можно использовать светильники или бра из белого или матового стекла, но не цветного (оно может исказить цвет лица).

Если естественного освещения не хватает на помощь придет зеркало со встроенными лампами

Существуют модели с встроенной подсветкой зеркала (их еще называют гримерными). Подсветка также может быть встроена для освещения системы хранения: ящиков, полочек и т.д. Такие модели удобны, эстетичны, но имеют высокую стоимость.

Стилевые решения столиков для косметики в интерьере спальни

Выбирая туалетный столик, также стоит принять во внимание стилевое оформление помещения, в котором он будет стоять.

Так, для спальни, выполненной в классическом стиле, подойдет столик со сдержанным оформлением, стандартной симметричной формы. Такие модели выполняют из дерева и ЛДСП, дополняя декоративными элементами из меди или бронзы, которые смогут украсить его.

Классический стиль предполагает сдержанность в оформление и пастельные цвета

Для спальни в стиле барокко или ампир характерны элементы роскоши. Столик здесь должен иметь резные элементы или лепину, отделку бронзой или позолотой.

Лепнина и сложный декор придаст торжественности столику в стиле барокко

Для стилей хай-тек и минимализм нужно выбрать столик правильной геометрической формы, без узоров и резьбы. Такие столы могут быть выполнены из стекла или пластика. Цветовая гамма – белый, черный, темно-коричневый, прохладные оттенки серого.

Металлические и зеркальные поверхности украсят комнату в стиле хай-тек

Если спальня выполнена в деревенском стиле «прованс», то здесь будет уместным сдержанный деревянный столик с элементами росписи, ковки и резьбы. Маленькая вазочка с цветами дополнит стиль. Гармонично будет смотреться столик с применением техники искусственного состаривания поверхностей. Предпочтительными являются пастельные цвета.

Для стиля прованс подойдут «состаренные» поверхности мебели и техника декупаж в оформлении

Современные производители мебели предлагают широкий выбор моделей и комплектации туалетных столиков, которые отвечают требованиям даже самых требовательных особ.

Главное – выбрать тот вариант, который подойдет именно вам. Тогда вы приобретете не просто предмет мебели, а свой личный уголок для ухода и заботы о себе.

Чертеж туалетного столика для изготовления своими руками, этапы работы

Устанавливаемые в женских будуарах косметические трюмо при всей своей функциональности и эргономичности дорого стоят. В целях экономии можно изготовить туалетный столик своими руками, после выбора простой модели, подходящей по габаритам и стилю. Работы начинаются с поиска или составления эскиза с точными размерами, подготовки инструментов, материалов, фурнитуры, элементов декора. Любые мелочи, включая тип подсветки и способ фиксации зеркал, учитываются заранее.

Выбор модели

Отличительными особенностями данного вида столиков является наличие зеркала с дополнительной подсветкой, неглубокой столешницы, ниш или ящиков для хранения косметики и аксессуаров и сравнительно небольшие размеры. Помимо туалетных столиков в классическом исполнении, в их качестве могут использоваться трюмо (модели на базе компактного комода с высоким зеркалом) и трельяжи (схожая конструкция с системой раскладывающихся зеркал). Стандартные модификации также могут быть:

  • напольными — отодвинутыми от стен;
  • придвинутыми к стене — с 2 или 4 опорами;
  • подвесными — без ножек;
  • угловыми — с опорами или без них.

Последний вариант встречается реже. Из-за необходимости дооснащения столика системами хранения и размещения большого количества мелких предметов мебельщики не рекомендуют отказываться от моделей с устойчивыми опорами даже при условии их крепления к стенам. Различия также могут проявляться в типе или числе ящиков, форме столешницы, габаритах, весе, способе крепления зеркала. Помимо привычного размещения в спальнях, туалетные столики могут скрываться в нишах коридоров или просторных ванных.

При выборе конкретной модели в первую очередь учитываются ее размеры и совместимость дизайна с общим стилем комнаты. Трельяж или трюмо с зеркалом лучше вписываются в большие, хорошо освещенные помещения. Классические компактные столики украшают небольшую спальню.

При планировании изготовления этой мебели своими руками стоит помнить, что любая лишняя или скрываемая деталь (потайные ящики, выдвижные системы, откидываемые полки) усложняет работы и увеличивает смету в разы.

Используемые материалы и инструменты

Для изготовления классического столика с зеркалом и подсветкой своими руками потребуются:

  1. Плитные материалы на древесной основе — натуральный массив, обычные или ламинированные марки ДСП или МДФ с толщиной от 16 мм, более тонкие листы МДФ для крепления задней стенки, листовая влагостойкая фанера.
  2. Стандартный набор мебельщика — электролобзик, дрель, шуруповерт, ключ-шестигранник, отвертки, рулетка, угольник, уровень, шлифовальные инструменты.
  3. Крепежи — саморезы 4×16, 4×25, универсальные конфирматы 5×70, евроболты.
  4. Фурнитура и вспомогательные элементы — петли, ручки, крючки, направляющие для ящиков, уголки, ограничители, магнитные защелки, мягкие накладки на ножки.
  5. Клеевая ламинированная полоса, строительный фен, используемые при необходимости торцевания плитных материалов или оклейки поверхности пленками.
  6. Зеркало (при необходимости — с обрамлением), светильники, детали для их крепления.
  7. Декоративные элементы, отделочные материалы.
  8. Столярный клей.

Лучшие результаты достигаются при использовании панелей МДФ, оптимальные по стоимости, влагостойкости, прочности, простоты обработки и декоративности. Как правило, столешница или фасады ящиков выпиливаются из плит с толщиной более 16 мм, но это требование не критично. Опоры деревянных столиков можно собрать из бруса или купить в готовом виде.

Составление чертежа

Новичкам стоит сделать туалетный столик своими руками как можно проще, используя готовые чертежи с прописанными габаритами. При самостоятельном изготовлении эскиза основным ориентиром служат ограничения по размерам:

  1. 75 см по высоте — за столиками ниже, чем этот показатель, неудобно сидеть, более высокие конструкции теряют устойчивость.
  2. 27–28 см по ширине с учетом 1–2 см толщины фасадов — делать столик более глубоким не рекомендуется, расстояние в 25–26 см до зеркала признано оптимальным.
  3. От 45 см по ширине — отклонения в большую сторону только приветствуются (у длинных моделей тумбы не мешают сидящим владельцам), в меньшую — нет.

Корректировка в готовые чертежи вносится при отсутствии свободного места в спальне или изготовлении такой мебели в детские комнаты. Детский туалетный столик делается на 2/3 ниже, при этом ширина и глубина не изменяется. Точная высота подбирается в зависимости от индивидуальных параметров. Проектирование собственных моделей с размерами, отличных от стандарта, не запрещается, конструкция просто должна вписываться в спальню, быть удобной и устойчивой.

Этапы изготовления столика с зеркалом

При создании своими руками туалетного столика с зеркалом выполняется простая схема действий:

  1. Детали раскраиваются по проекту, в полученных заготовках сверлятся отверстия под фурнитуру или крепежи.
  2. Последовательно собирается каркас столика, начиная с фиксации боковин к столешнице.
  3. Изготавливаются и закрепляются ящики и другие элементы.
  4. К корпусу крепится фурнитура и фасады.
  5. Зеркало и подсветка закрепляются на своих местах.
  6. Столик декорируется, при необходимости просушивается и фиксируется к стене.

Последний шаг является рекомендуемым, а не обязательным. Прикрепленные к стенам косметические столики признаны более устойчивыми даже при наличии 4 ножек. При выборе места установки заранее продумывается способ запитки подсветки и проверяется удобство размещения стула или пуфика.

Распиловка деталей

На этом этапе детали размечаются с помощью рулетки или шаблонов, выпиливаются лобзиком и торцуются. Точность геометрических размеров поддерживается в пределах 1 мм, отклонения от проверенного эскиза не допускаются. У распиленных деталей перед торцовкой края по возможности промазываются столярным клеем или аккуратно пропитываются грунтовкой. После просушки торцы оклеиваются лентой нужной толщины с помощью строительного фена.

Для упрощения работ и проверки чертежа перед этапом распиловки рекомендуется сделать шаблоны из картона в масштабе 1:1.

Сборка каркаса

На этом этапе последовательно выполняются следующие действия:

  1. Столешница, боковины, опорные ножки, задняя стенка собираются с помощью конфирматов.
  2. Боковины и ножки усиливаются металлом или закрываются накладками.
  3. Отдельно, с помощью конфирматов и мелких саморезов собираются ящики столика.
  4. На боковинах ящиков и корпуса крепятся направляющие, ящики вставляются в корпус.
  5. Фасады (при наличии) садятся на петли.
  6. На всех выдвижных элементах крепятся ручки.

Вне зависимости от типа конструкции столика на всех шагах сборки с помощью угольника и строительного уровня проверяется ровность деталей. Окончательная закрутка конфирматов проводится после исключения малейших перекосов.

Установка зеркала и подсветки

С закреплением зеркала у моделей со сплошной задней стенкой проблем не возникает. На заранее подготовленную основу (а именно — обезжиренное ламинированное покрытие) с помощью двустороннего скотча, клея, уголков или специализированных пластиковых крепежей вешается зеркало. При желании соседние участки закрываются рамой или декоративными фризами.

Тип подсветки подбирается под освещение. При достаточном остеклении и яркости верхних светильников она может выполнять декоративную функцию и монтироваться из светодиодных лент. Такие ленты разрезаются по заложенным производителями линиям, фиксируются с помощью собственных креплений по кромке столешницы, по периметру зеркала или нижней кромки. Для их подключения используются программируемый блок питания, снижающий напряжение до 12 В.

При удаленном расположении от окон светодиодного освещения недостаточно. Лампы дневного света или другие светильники фиксируются к столику с помощью саморезов или жидких гвоздей, чаще всего сверху или по боковому периметру зеркала. Отверстия под провода для их питания подготавливаются в корпусе заранее.

Финальная отделка

Для декорирования туалетного столика используются как стандартные техники (окрашивание, вскрытие лаком или оклейка пленкой), так и оригинальные дизайнерские методы. При работе с изделиями из дерева подчеркнуть красоту натуральных пород помогают прозрачные лаки, наносимые в 2–3 слоя или морилки, меняющие оттенки древесины, но не скрывающие ее структуру. Интересный эффект также достигается при окрашивании косметического столика акриловыми, меловыми или аналогичными интерьерными красками с разной степенью блеска. Предпочтение отдается пастельным и приглушенным тонам, но в целом ограничения при выборе расцветки отсутствуют.

Для дополнительного украшения используются:

  1. Молдинги или аналогичные объемные декоративные наклейки, украшающие столик в стиле рококо или классики.
  2. Рисунки или орнаменты, выполняемые в технике «декупаж». Оптимальный вариант для мебели в стиле прованс, шебби-шик, кантри.
  3. Бусины или бисерные налейки, украшающие туалетный столик для девочки или модели для романтических будуаров.
  4. Лакокрасочные материалы для искусственного состаривания поверхности.
  5. Полочки из закаленного или акрилового стекла, увеличивающие изящность и функциональность конструкций. Мебель с таким декором сочетается с любым типом современного интерьера.
  6. Краски для художественной росписи поверхностей, позволяющие украсить изготовленный своими руками туалетный столик в любом стиле.

Выбираемая техника декорирования должна гармонировать по стилю с обрамлением зеркала и подсветкой, расцветкой и фактурой самого столика и другими предметами. Традиционно эта мебель считается самым оригинальным аксессуаром, задающим тон всему помещению. Поэтому многие дизайнеры сознательно используют их для подчеркивания индивидуальности интерьера.

Видео


Туалетные женские столики с зеркалом в интерьере

Каждая женщина с трепетом относится к своему внешнему виду, поэтому ей просто необходимо место, где она сможет привести себя в порядок. Идеальным вариантом является столик с зеркалом, который позволит не только посмотреть на себя со стороны, но и разместить косметические аксессуары с бижутерией.

Красивый туалетный столик и удобный стул помогут любой женщине навести красоту в комфортных условиях

Виды туалетных столиков и их устройство

Чаще всего туалетный столик размещают в спальне

В зависимости от конструкции, туалетные столики подразделяются на несколько видов, популярными из которых являются следующие.

    Классический туалетный столик – представляет собой обыкновенный стол, с установленным на него зеркалом. Столик оборудован ящиками для необходимых женских принадлежностей. По желанию может иметь как встроенную, так и выдвижную тумбочку.

Классический туалетный столик с декоративным узором

Красивое трюмо с зеркалом в спальне – это не только украшение комнаты, но и настоящий помощник любой женщины

Компактное трюмо со складывающимся зеркалом

Трельяж – представляет собой стол, оборудованный зеркалом с тремя створками, идеально подходит для того, чтобы рассмотреть прическу со всех сторон

Угловая модель столика позволит задействовать целиком всю площадь, не загромождая помещение

Нюансы выбора туалетного столика

При выборе туалетного столика необходимо обращать внимание на следующие моменты.

    Материал, из которого изготовлен столик. Самыми распространенными являются корпусные туалетные столики из МДФ или ДСП. Кроме экономичности, они обладают хорошей практичностью, так как в них можно встраивать дополнительные элементы. Туалетный столик, выполненный из натурального дерева, смотрится более изысканно, однако стоимость его значительно выше.

Стол для макияжа, выполненный из массива натурального дерева в классическом стиле

Туалетный столик с зеркалом из МДФ в цвете молочный дуб

Темный столик прекрасно смотрится на фоне светлых стен и штор

Отличный вариант – многофункциональный туалетный столик для небольших помещений

Множество встроенных ящиков и полок и крупное зеркало – вот что идеально подойдет в просторную комнату

Небольшой и лаконичный столик выглядит прекрасно в любом интерьере

Туалетный столик комбинированный с комодом в современном стиле

Освещенность зеркала возле столика для макияжа играет большую роль

Фото дамского столика с зеркалом в интерьере

Хотелось бы отметить, что женский туалетный столик в спальне может стать изюминкой всей комнаты, поэтому к выбору следует подойти особенно ответственно.

Мягкая банкетка или пуф – обязательный атрибут туалетного столика

Столик для макияжа в одной цветовой гамме с интерьером

Например, в спальню, оформленную в стиле ампир или арт-деко, прекрасно впишется изысканный туалетный столик с фигурными элементами.

Кремовый туалетный столик в сочетании с комодом выполненный в классическом стиле

Так выглядит туалетный столик современной женщины

Классический стиль Подразумевает установку внушительной тумбы с трехстворчатым зеркалом.
Модерн или хай-тек Подразумевают туалетный столик с неординарным дизайном.

фото, чертежи и размеры, пошаговые инструкции

Не обязательно делать мебель чисто деревянной, работа мебельщика требует очень кропотливого отношения к процессу. Для того чтобы собрать надежный мебельный каркас из бруса, потребуется серьезная подготовка и знания. Другое дело — металл, намного проще строить столы из профильной трубы своими руками, имея в своем распоряжении простейший слесарный инструмент и стальной профиль.

Мебель в стиле ручной ковки

Что нужно, чтобы сделать стол из железной трубы

Прежде всего, потребуется составить эскиз будущего изделия. Делать каркас стола из профильной трубы, что называется, по вдохновению, без точного расчета размеров, — это плохая идея. В лучшем случае по окончанию работ останется масса обрезков стальной трубы и неиспользованные заготовки. В худшем случае к металлолому добавится металлический стол с кривыми линиями и не совсем ровной столешницей.

Для того чтобы получился действительно красивый стол из профильной трубы, нужно придерживаться хотя бы самого простого плана действий:

  • Определяемся с будущим назначением мебели и деталями конструкции, например, если это обеденный стол, то особое внимание нужно уделить устройству столешницы и способу обвязки ножек. В остальных случаях приходится учитывать еще и общий вес изделия из профильной трубы, так как почти всю мебель подобного типа приходится часто переставлять или переносить;
  • Находим наиболее интересный проект, реализованный на практике. Придумывать самому устройство каркаса, подбирать форму ножек для стола из профильной трубы не имеет смысла, все уже давно придумано. Поэтому гораздо удобнее перелистать пару десятков готовых решений, о недостатках и преимуществах которых уже все известно.

Самое пристальное внимание нужно будет уделить форме, замерам и способу изготовления столешницы. Это не только самая важная часть конструкции, по сути, это единственно возможный эффективный способ украсить и задекорировать мебель из профильной трубы.

Важно! Наиболее важная часть любого проекта – это способ крепления деревянной плоскости к каркасу из профильной трубы.

Если столешница будет воспринимать нагрузки от каркаса из профилированной трубы, то такую деталь нужно будет изготавливать из фанеры толщиной не менее 20 мм. Если не угадать с устройством каркасной системы, то мебель получится недолговечной, хотя стол из фанеры и профильной трубы справедливо считается наиболее оптимальным вариантом по используемым материалам.

Вместо поперечин можно использовать нестандартную обвязку ножек

Размеры столов из профильной трубы

Габариты будущей металлической мебели определяют отдельно по двум параметрам – по высоте и по глубине столешницы. Для самодельного стола из профильной трубы можно использовать общепринятые стандарты, но лучше подгонять размеры под индивидуальные особенности хозяев:

  • Высота стола выбирается в пределах 80-110 см. Если это обеденная мебель, то будет достаточно 80-90 см, для работы стоя расстояние от пола до столешницы увеличивают до 100 см для человека среднего роста и 110 см для высоких людей;
  • Журнальные модели традиционно изготавливают высотой 35 см. Для передвижного стола на колесиках оптимальной будет высота 65-70 см, не более;
  • Размер столешницы по глубине выбирают исходя из длины рук хозяев. Взрослый человек в положении стоя должен, не нагибаясь, доставать пальцами до середины поверхности стола.

Остальные габариты планируют по размерам помещения или площадки, на которой будет установлена мебель. Понятно, что, чем больше размеры стола, тем более мощной по сечению выбирается профильная труба. Соответственно, вес мебели получается больше. Иногда из остатков материала сваривают стулья и табуреты, например, для обеденного стола из профильной трубы. Это крайне неудачная идея, так как стулья получаются очень тяжелыми и некрасивыми.

Вся мебель из одного материала

Существует золотое правило изготовления металлической мебели – размер профильной трубы, ее сечение должно соответствовать нагрузке на столешницу.

Совет! Для изготовления столов используйте квадратную профильную трубу, сечением 20-30 мм, не более. Вертикальные стойки и самые нагруженные детали каркаса можно сварить из профиля в 40 мм.

Чертежи столов из профильной трубы

Примером того, что можно сделать полноценный очень красивый стол из тонкой профилированной трубы, может быть фото и схема, приведенные ниже.

Каркас может быть до удивления изящным и красивымКаркас может быть до удивления изящным и красивым

Для того чтобы согнуть профилированную трубу с ребром 10 мм, можно использовать ручной трубогиб, часть декора собрать из круглого профиля и арматуры. В качестве материала покрытия использовать деревянные доски, облицованные пластиком, получится красиво и эстетично.

Из всех проектов прочного металлического каркаса для домашнего стола наиболее предпочтительным будет вариант с облицовкой тыльной стороны, это позволяет существенно улучшить жесткость без использования тяжелых профильных труб размером более 30 мм.

Для основного дачного стола, для гаража и ремонтной мастерской выбирают классический вариант стола с обвязкой ножек по нижнему уровню. Конструкция получается достаточно жесткой, поэтому при необходимости ее можно использовать в качестве разделочной поверхности.

Высоту рабочей поверхности нужно подбирать индивидуальноУниверсальный каркас

Для мелких сварочных работ подойдет передвижной лоток, приведенный на чертеже ниже.

Передвижная мебель

Столешницу можно зашить листом металла или сделать комбинированной, с подложкой из деревянных досок. В этом случае деревянные планки должны быть утоплены под металлическое покрытие.

Отдельно стоит упомянуть нестандартный вариант каркаса с Х-образными боковыми стойками.

У такой конструкции есть несколько серьезных преимуществ:

  • Можно использовать относительно тонкие профилированные трубы, стол получается прочным и одновременно легким;
  • Х-образная схема крепления ножек позволяет сделать стол складным;
  • Отсутствие нижней обвязки профилем, как, например, у сварочных верстаков, открывает свободное пространство для ног и делает мебель очень удобной в пользовании.

Из всех приведенных проектов и схем этот вариант наилучшим образом подходит для использования обеденного стола на веранде или открытой террасе.

Система Х-образных опор из профильного металла оказалась настолько популярной, что ее используют примерно в половине самодельных столов и стульев. Подобное устройство можно увидеть в конструкциях складывающихся табуретов с тканевым сидением, в каркасах небольших планшетов, используемых в розничной уличной торговле, и даже в гладильной доске.

Складной стол из профильной трубы своими руками

Один из вариантов самодельной раскладной мебели приведен на фото ниже.

Размер столешницы 70×100 см

Основу изготавливают из двух Н-образных рам, соединенных между собой в центре с помощью пары «болт-гайка». Для легкого походного стола используется профильная труба с размером грани в 20 мм.

В каркасе обязательно должен быть ограничитель раскрытия

Жесткость и устойчивость всей конструкции обеспечивается толстой столешницей, собранной из мебельного щита, можно использовать дверь старого шифоньера или платяного шкафа. Более детально о столике рассказано на видео:

Простой журнальный столик из профильной трубы

В качестве прототипа можно взять схему устройства каркаса из трубы, приведенную на фото.

Простейший вариант столика

Модель получается простой, удобной и надежной, правда, для ее изготовления из профильной трубы потребуется дополнительно использовать цельный массив из пиленой древесины толщиной не менее 60 мм.

Кухонный стол из профильной трубы

Для самого важного и наиболее нагруженного предмета меблировки для кухни лучше использовать самую простую модель, как на фото.

Каркас стола сваривается из профильной трубы с гранью в 40 мм. Эта вынужденная мера используется для обеспечения необходимой устойчивости основания, так как никаких других усиливающих элементов, горизонтальных поперечин или подкосов, не применяется. Предполагается, что под столешницей будет установлена часть бытовой техники, ящики и проложены коммуникации.

Компьютерный стол из профильной трубы

Для работы с компьютерной техникой используют два типа мебели. Если компьютерный стол располагается в центре помещения, то лучшим вариантом будет модель с закрытой передней стенкой.

Классическая схема основы из профильной трубы делает мебель достаточно жесткой, чтобы отказаться от подпора стенкой, как в следующем проекте.

Большинство компьютерной мебели изготавливают по схеме с Т-образными боковыми опорами. Это делает более комфортной работу, особенно, если за столом нужно усесться как минимум двум-трем работникам одновременно. Схема достаточно надежная, но из-за открытости пространства мебель предпочитают устанавливать у стены комнаты.

Садовый стол из профильной трубы

Для дачной мебели идеально подойдет та же схема, что и для кухни, но уже с дополнительной Н-образной горизонтальной поперечиной, соединяющей боковины каркаса.

Доски пришивают саморезами

Раму собирают из трубы 40-60 мм, столешницу изготавливают в виде щита из толстых двухдюймовых досок. Крепить их приходится с внутренней стороны, после чего поверхность шлифуется, а кромки подрезаются ручной циркулярной пилой.

Письменный стол из профильной трубы

Используя только квадратный профиль и древесину, можно изготавливать самые разные предметы меблировки, даже кровати и письменные столы. В последнем случае чаще всего металлический каркас не прячут за деревянной облицовкой, а, наоборот, оставляют на виду.

Стол в стиле Лофт

Правда, в этом случае мебель получается стилизованной под Loft – дизайн, но это только добавляет индивидуальности. Устройство каркаса ничем не отличается от ранее представленных моделей для сварочных работ, единственным дополнением являются два выдвижных ящика.

По тому же принципу можно легко собрать стол для слесарных работ.

Стол из профильной трубы и дерева

Не обязательно пытаться делать мебель намеренно грубой и прямоугольной формы. После того как будут освоены простейшие операции по раскройке и сварке отрезков в прямоугольных каркасах, можно попытать силы в более сложном изготовлении домашней мебели.

Столешницу лучше всего заказать готовой в мебельном салоне, это будет дешевле и проще, чем оклеивать щит из досок березовым или ясеневым шпоном. Каркас сваривают из небольших отрезков, по 10 мм, прокатанных на трубогибе, получится очень красиво, и главное – надежность такой мебели не уступит изделиям промышленного изготовления.

Круглый стол из профильной трубы

Основой для удержания круглой столешницы является достаточно сложная система ножек-опор. Один из вариантов такой несущей рамы представлен на фото ниже.

Каркас под круглую столешницу

Для изготовления круглого стола в первую очередь потребуется сварить два несущих «креста», верхний размером 70×70 см, нижний – 80×80 см. Детали можно сварить из профильной трубы 40×40 мм, причем конструкцию иногда упрощают и крестовые вставки делают одного размера. В результате уменьшается риск ошибки при сборке деталей, хотя сам стол получается не таким красивым.

Столешницу собирают набором досок в щит с последующей обрезкой в форме круга. Далее дощатую панель стягивают стальной лентой и подшивают с тыльной стороны рейками. Получается очень красивый столик в стиле Кантри или Лофт.

Доски шлифуют и вскрывают лаком

Как оформить стол из профильной трубы

Для отделочных работ самодельной мебели из стального профиля и древесины почти всегда используют один и тот же набор материалов.

Металлические детали окрашивают темным лаком, имитирующим порошковую краску или покрытие воронением. Этот признанный стиль и прием позволяет не только украсить металл, но и эффективно защищать черную сталь от коррозии.

Для древесины используют мебельные политуры, лаки, тонеры. Почти всегда стремятся сохранить рисунок древесных волокон, сделать его более выразительным и насыщенным.

Краски и пластик для дерева в сочетании с профильной трубой практически не применяют. Даже если столешница облицована пластиком, поверхность заклеивают пленкой с рисунком, имитирующим ценные породы древесины.

Фото столов из профильной трубы

Самодельная мебель из профильной трубы и тонированной рейки может быть очень красивой, выразительной и одновременно функциональной.

Нестандартный тип столешницы оживляет дизайн мебели

Заключение

Во многих случаях энтузиасты — самодельщики, после того как были изготовлены первые модели, начинают строить столы из профильной трубы своими руками уже на заказ и на продажу. Меблировка с металлическим трубным каркасом оказывается очень практичной и надежной в эксплуатации, поэтому спрос на нее не исчезнет никогда.

CSS Размеры высоты и ширины


Этот элемент имеет ширину 100%.

Попробуйте сами »


CSS Установка высоты и ширины

Свойства высота и ширина используются для установки
высота и ширина элемента.

Свойства высоты и ширины не включают отступы, границы или поля.
Он устанавливает высоту / ширину области внутри отступа, границы и поля
элемент.


Значения высоты и ширины CSS

Свойства высота и ширина
может иметь следующие значения:

  • авто — это значение по умолчанию. Браузер
    вычисляет высоту и ширину
  • длина — Определяет высоту / ширину в пикселях, см
    пр.
  • % — Определяет высоту / ширину в процентах от
    содержащий блок
  • начальный — Устанавливает высоту / ширину на свое
    значение по умолчанию
  • наследовать — высота / ширина будут
    унаследовано от своего родительского значения

Высота и ширина CSS Примеры

Этот элемент имеет высоту 200 пикселей и ширину 50%

Пример

Установите высоту и ширину элемента

:

div {
высота:
200 пикселей;
ширина: 50%;
цвет фона: голубой пудра;
}

Попробуй сам »

Этот элемент имеет высоту 100 пикселей и ширину 500 пикселей.

Пример

Установите высоту и ширину другого элемента

:

div {
высота:
100px;
ширина: 500 пикселей;
цвет фона: голубой пудра;
}

Попробуй сам »

Примечание: Помните, что свойства height, и width не включают отступы, границы,
или наценки! Они устанавливают высоту / ширину области внутри отступа, границы,
и запас элемента!



Настройка максимальной ширины

Свойство max-width используется для установки максимальной ширины элемента.

max-width можно указать в значениях длины , например в пикселях, см и т. Д., Или в процентах (%) от
содержащий блок, или значение none (это
по умолчанию. Означает, что максимальной ширины нет).

Проблема с

выше возникает, когда окно браузера меньше, чем ширина
элемент (500 пикселей). Затем браузер добавляет на страницу горизонтальную полосу прокрутки.

Использование max-width вместо этого в этой ситуации улучшит обработку браузером небольших окон.

Совет: Перетащите окно браузера до ширины менее 500 пикселей, чтобы увидеть разницу между
два div!

Этот элемент имеет высоту 100 пикселей и максимальную ширину 500 пикселей.

Примечание: Значение свойства max-width переопределяет ширину .

Пример

Этот элемент

имеет высоту 100 пикселей и
максимальная ширина 500 пикселей:

div {
максимальная ширина: 500 пикселей;
высота:
100px;
цвет фона: голубой пудра;
}

Попробуй сам »


Попробуйте сами — Примеры

Установить высоту и ширину элементов
Этот пример демонстрирует, как установить высоту и ширину o

DraftSight Dimensions — Габаритный чертеж в DraftSight!


Подписывайтесь на меня на YouTube!

На предыдущем уроке мы создали пользовательские слои. В этом уроке мы измеряем наш чертеж, чтобы программист с ЧПУ мог написать правильную программу обработки. Мы можем измерить деталь несколькими способами.

Вначале мы измеряем диаметр отверстий. На вкладке Home разверните меню Dimension и выберите Diameter .

Выберите больший круг.

Вы можете видеть, что размер размерного текста очень мал. Мы можем изменить это двумя способами.Первый способ — увеличить размерный текст только на указанный вами размер.

Выберите размер, для которого вы хотите увеличить размер текста.

На вкладке свойств найдите поле Высота текста и измените значение высоты текста на любое желаемое, например 10.

(Вы можете выбрать несколько размеров, для которых вы хотите изменить высоту текста)

Если у вас есть скрытая вкладка Properties , вы можете включить ее, нажав кнопку Properties на вкладке Home в разделе Properties .

Чтобы установить определенную высоту текста для всех размеров на чертеже, выберите Параметры на вкладке Управление . Затем выберите Drafting Styles | Размер | Текст | Параметры текста и установите высоту текста в поле Высота .

Щелкните ОК .

С этого момента каждый размер на этом чертеже будет иметь высоту 15.

Давайте добавим еще одно измерение.

Выберите размер Диаметр для меньшего круга.

Затем выберите размер Linear .

С помощью этого типа размера вы можете установить размер между двумя объектами (ребра, вершина, средняя точка и т. Д.).

Вы должны щелкать ЛКМ по каждой функции. Добавьте размеры, как показано на рисунке ниже.

Чтобы задать размер радиуса, выберите Радиус в меню Размер .

На этом этапе мы пропускаем рисование поперечного сечения и определение глубины кармана и отверстий.


Если этот пост помог вам и вы хотели бы внести свой вклад в развитие этого блога, вы можете поддержать меня пожертвованием через PayPal.
электронная почта: [email protected]

Пожертвуйте уроки CAD / CAM!
Пожертвовать!
7 $ 5 $ 10 $ 15 $ 20 $ 25 $ 30 $ 40 $ 50 $ 99 $

Технические чертежи и GD&T Для инженера по качеству

В предыдущей главе (Проектные входы и обзоры) мы рассмотрели три фазы проектирования продукта, которые часто приводят к созданию подробных технических чертежей , связанных с вашим новым продуктом.

Эти инженерные или технические чертежи служат для различных целей.

Одним из наиболее важных является то, что отражает намерение дизайнера и все требования, связанные с новым разработанным продуктом. Следующее преимущество или цель инженерного чертежа — сделать инструментом коммуникации.

Как инженер по качеству вы, вероятно, знаете, что в производственном процессе есть много разных людей, которым нужна информация о новых компонентах или сборках, которые были разработаны.

Сюда входят проектировщики процессов, покупатели компонентов, поставщики компонентов, инспекторы сырья, сборщики, инспекторы контроля качества после сборки и, наконец, сами клиенты.

Определение геометрических размеров и допусков

Чтобы гарантировать, что ваши инженерные чертежи передаются эффективно (без ошибок), создатели чертежей (дизайнеры) используют технический «язык общения», называемый GD&T или геометрические размеры и допуски.

До разработки GD&T традиционные инженерные чертежи часто содержали много рукописных заметок, отражающих намерения дизайнеров.

Эти рукописные заметки стали источником ошибки , когда организации начали увеличивать масштабы или когда эти заметки необходимо было перевести на другие языки.

Методология GD&T была создана для стандартизации «языка» инженерных чертежей , чтобы независимо от того, кто вы и где вы были в мире, вы могли прочитать чертеж и точно понять, что требуется для этого компонента.

Сегодня методология GD&T обеспечивает надежный метод передачи всей необходимой информации, связанной с компонентом, который включает; размеры, допуски, геометрия, материалы, отделка и вся другая информация о чертеже (версия, номер детали и т. д.).

Для всего этого GD&T использует набор стандартных символов для описания различных функций или требований компонента.

Эти символы смогли заменить традиционные рукописные заметки и обеспечить стандартный подход к определению размеров и допусков, удобный для мира производства и контроля.

GD&T и инженер по качеству

Как инженер по качеству вы должны будете читать и интерпретировать технические чертежи и GD&T, связанные с этим чертежом.

Это позволит вам понять намерения дизайнера продукта, что позволит вам оценить соответствие устройства, выходящего из вашей производственной линии.

Кроме того, дизайнеры нередко определяют элементы, которые имеют значение CTQ (критично для качества) на инженерном чертеже.

Вы должны уметь интерпретировать эти CTQ и создать план контроля качества для измерения, мониторинга и контроля вашего процесса по этим критическим параметрам.

Мы обсудим 7 аспектов методологии GD&T, в том числе: видов, размеров, допусков, символов, датумов, рамок управления функциями и заголовков.

Виды чертежей

Первый инструмент в вашем наборе инструментов для инженерного черчения — это чертежный вид . Виды чертежа — это просто представление вашего компонента с нескольких точек зрения (спереди, сбоку, сверху и т. Д.).

Даже самые элементарные компоненты нельзя полностью понять, просто взглянув на них в одной двумерной плоскости просмотра (спереди). Вот почему инженерные чертежи содержат несколько видов, чтобы можно было понять полную геометрию всей детали.

Дизайнеру доступно множество различных видов (спереди, сзади, сверху, снизу, слева, справа, изометрические), однако большинство инженерных чертежей содержат 3 разных вида одного и того же компонента.

Общее практическое правило состоит в том, что вы должны использовать как можно меньше видов, чтобы полностью передать геометрию детали и дать читателю некоторое представление о различных функциях компонента.

На рисунке выше видно, что используются 4 разных вида: вид спереди (вверху слева), вид сверху (вверху справа), вид сбоку (внизу справа) и изометрический вид (внизу слева), и эти разные виды установлены фундамент того, как компонент будет иметь размеры и допуски.

Как вы думаете, можно ли безопасно исключить один из этих видов, не повлияв на способность читателя полностью понять геометрию детали?

Вид также может быть сделан в поперечном сечении компонента, чтобы показать внутренние элементы или размеры.

GD&T Размеры

После того, как вы создали различные виды на технических чертежах, пришло время добавить размеры к чертежу.

Согласно ASME Y14.5, размеры — это числовые значения или математические выражения в соответствующих единицах измерения, используемые для определения формы, размера, ориентации или местоположения детали или элемента.

Как вы можете видеть на рисунке ниже, размеры показаны с помощью «выносных линий» (показанных красным), которые расположены между двумя измеряемыми элементами. Например, расстояние между центрами двух отверстий (91,2).

Чтобы правильно определить размеры вашего вновь разработанного продукта, в ASME Y14.5-2009 есть несколько важных правил, которые вы должны знать:

  1. Размеры [и допуски] должны быть полными, чтобы иметь полное представление о характеристиках каждой особенности
  2. Размеры не подлежат более одной интерпретации
  3. Должен быть показан каждый необходимый размер
  4. Размеры должны выбираться и располагаться в соответствии с функцией и соотношением стыковки детали
  5. Необязательные (только для справки) размеры должны быть указаны в соответствующей примечании
  6. Размеры должны быть расположены для оптимальной читаемости
  7. Угловой размер 90 ° подразумевается для любого 2D-вида, где угол не указан, а линии показаны под прямым углом
  8. Размеры [и допуск] применяются только на уровне чертежа, на котором они указаны
  9. Предполагается, что размеры относятся к полной длине, ширине и глубине элемента, если не указано иное

Допуски для этих размеров

После того, как вы полностью проставили размеры для всех элементов на чертежах, пора поговорить о допусках.

Согласно ASME Y14.5, Допуск определяется как общая сумма, которую разрешено изменять определенному размеру. Эта общая сумма считается разницей между максимальным и минимальным лимитами.

Так почему у нас вообще допуски ???

Как вы, наверное, уже знаете, нет ничего идеального. На планете нет производственного процесса, который бы всегда производил детали номинальных размеров.

Ваш производственный процесс будет испытывать определенный уровень вариаций, которые невозможно полностью устранить, и которые могут происходить из множества различных источников.Здесь в игру вступает идея допусков.

Как дизайнеры продуктов и создатели чертежей, мы должны учитывать это ожидаемое и естественное изменение формы допусков, которые позволяют нашему дизайну отличаться от номинальной или идеальной геометрии.

Есть 4 различных типа допусков, которые нам необходимо обсудить, это двусторонние допуски , односторонние допуски, предельные допуски и одинарные предельные допуски . Эти четыре типа допуска показаны ниже:

Как показано, Предельные допуски показывают как максимальный, так и минимальный размер, допустимый для элемента.Единый предельный допуск определяет только один предельный размер, обычно максимальное или минимальное значение для элемента или размера.

Двусторонний допуск показывает номинальный размер (0,212) и допустимый допуск в любом направлении + .001. Односторонний допуск показывает номинальный размер (0,212) и допуск только в одном направлении +0,001.

Допуск с учетом примечания к чертежам

Еще один метод определения допусков для ваших размеров — это использование стандартных допусков.Например, многие рисунки создаются с пометкой следующего содержания:

Если не указано иное, размеры указаны в дюймах:

  • Углы: +/- 0,5 градуса
  • .XX: +/- 0,01 ″
  • .XXX: +/- 0,005 ″

Это позволяет проектировщику нанести номинальный размер на чертеж, а затем позволить чертежу управлять допуском.

Например, дизайнер может показать размер 1.45 дюймов, а подразумеваемый допуск составляет 0,01 дюйма, поскольку номинальный размер был указан с точностью до двух десятичных знаков X. XX .

Если бы размер был указан с точностью до третьего десятичного знака (1,450 ″), то подразумеваемый размер был бы 0,005 ″.

Правила допуска

Как и в случае с размерами, в ASME Y14.5-2009 есть несколько важных правил, связанных с допуском, которые вы должны знать:

  1. Все размеры должны иметь допуск — если они не указаны как минимум, максимум или только для справки.
  2. Допуски [и размеры] должны полностью определять допустимое отклонение номинальной геометрии.
  3. Допуски [и размеры] применяются только на уровне чертежа, где они указаны.
  4. Допуски [и размеры] должны быть расположены для оптимальной читаемости.
  5. Предполагается, что допуски [и размеры] относятся к полной длине, ширине и глубине элемента, если не указано иное.

Выбор правильных допусков

Допуски [и размеры] должны быть выбраны таким образом, чтобы все детали подходили друг к другу и надлежащим образом функционировали при сборке.

Более жесткие допуски требуют прецизионного производственного оборудования, которое может увеличить накладные расходы, связанные с производством.

Более жесткие допуски могут также потребовать более точного измерительного оборудования, более частых проверок, углубленного обучения операторов и инспекторов и процессов проверки, которые отнимают много времени.

Все эти факторы приводят к увеличению стоимости, связанной с более жесткими допусками.

Именно здесь надежная конструкция может быть настолько ценной, что если такой же уровень качества может быть достигнут с меньшими допусками, это может сэкономить вашей организации много денег в долгосрочной перспективе.

Символы GD&T для допусков

Последний комментарий, который я сделаю по поводу допусков, заключается в том, что они применяются не только к размерам, они также могут применяться ко многим другим функциям или характеристикам вашей детали, включая прямолинейность, плоскостность, положение, ориентацию и т. Д.

Именно здесь использование символов GD&T становится чрезвычайно важным.

Одним из преимуществ GD&T является использование общих символов, которые используются для увеличения допуска части всех различных характеристик компонента, которые могут иметь решающее значение.

Ниже приведена таблица, в которой показаны 14 стандартных символов геометрических допусков, используемых в геометрических допусках, как определено в ASME Y14.5. Эти геометрические допуски делятся на одну из пяти категорий — Форма, Расположение, Ориентация, Профиль и биение .

Дополнительные символы модификации

В дополнение к этим символам геометрических допусков существует несколько других символов-модификаторов, с которыми вы должны быть знакомы, они показаны ниже:

Датум и Датум

Теперь, когда у нас есть символы, пришло время представить следующую важную тему инженерного чертежа; Datum и Datum Feature .

A Datum — это воображаемая плоскость, ось, точка, линия или цилиндр, являющиеся исходными точками, из которых устанавливаются геометрические характеристики объектов.

Базовые значения

являются теоретическими и моделируются только с помощью измерительного оборудования (калибровочные штифты, гранитные плиты, угловые пластины и т. Д.).

A Datum Feature , с другой стороны, — это физический элемент детали, который используется для установления воображаемых данных.

Базовые элементы — это реальные, осязаемые элементы на той части, где измерительное оборудование может физически касаться или измерять.

Datum и Datum функции важны, потому что они становятся системой отсчета, относительно которой производятся измерения. Вы можете увидеть разницу между фактическим (опорная точка) и теоретическим (опорная точка) ниже.

Теперь, когда мы это закончили, мы готовы обсудить последнюю и, возможно, самую важную тему в методологии GD&T — фрейм управления функциями.

Рамка управления функциями

Рамка управления элементами потенциально является наиболее полезным инструментом в любой системе геометрических допусков, поскольку она позволяет вам эффективно использовать все доступные вам символы геометрических допусков.

Рамка управления элементами — это инструмент GD&T, который объединяет геометрическую характеристику, разрешенный допуск (форма зоны допуска и размер зоны допуска), любые модификаторы материала и ссылки на опорные элементы для создания геометрического допуска .

Фреймы управления функциями — это эффективный и компактный метод определения четких и кратких требований для множества различных функций вашего дизайна. Рамку управления функциями можно разбить на три части, показанные здесь синим цветом.

Первый блок или секция может содержать любой из 14 различных стандартных символов геометрических допусков , указанных выше. В этом примере рамка управления функцией включает допуск истинного положения.

Следующий раздел содержит фактический допуск для определенного элемента , для которого допускается допуск. В этом примере истинный допуск положения составляет 0,25 с дополнительным символом диаметра, чтобы указать круговой допуск при максимальном состоянии материала (M)

В третьем и последнем разделе указываются исходные точки , связанные с допуском . В этом примере Datum A является первичной системой данных, Datum B является вторичной системой данных, а Datum C является третичной системой данных.Этот порядок базовых данных важен, поскольку он стандартизирует способ крепления детали во время проверки.

Основная надпись

Самый последний элемент, который нам нужно рассмотреть, — это блок заголовка . Блок заголовка любого рисунка обычно находится в правом нижнем углу большинства рисунков и содержит массу важной информации.

На самом деле, когда вы впервые берете в руки какой-либо технический чертеж, первое, что вам следует искать, это — это основная надпись .Здесь часто можно встретить:

  • Номер детали
  • Описание чертежа
  • Спецификация материалов или перечень деталей
  • Уровень редакции чертежа
  • Стандартные допуски
  • Единицы измерения и шкалы
  • Требуемый материал и / или отделка
  • количество листов, связанных с чертежом

Хорошо, к сожалению, мы лишь поверхностно коснулись вселенной GD&T, но я считаю, что мы рассмотрели все, что может входить в объем сертификационного экзамена CQE.

Это включает в себя краткое обсуждение следующих 7 инструментов GD&T: видов, размеров, допусков, символов, датумов, рамок управления элементами и блоков заголовков.

Ниже приведен пример инженерного чертежа, содержащего все эти элементы, кроме основной надписи.

Я считаю важным еще раз подчеркнуть, что инженерные чертежи являются важным инструментом в мире качества.

Во-первых, потому что они отражают замысел дизайна, связанный с вашим продуктом, и четко сообщают все важные требования, связанные с вашим продуктом, множеству людей, которые участвуют в воплощении вашего продукта в жизнь.

Хорошо — готовы к практической викторине?

Викторина

Технические чертежи и спецификации

0 из 14 вопросов завершено

Вопросы:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14

Информация

Этот тест охватывает главу «Технические чертежи и спецификации » основного компонента «Проектирование продуктов и процессов» .

Вы уже прошли тест раньше. Следовательно, вы не можете запустить его снова.

Вы должны войти в систему или зарегистрироваться, чтобы начать викторину.

Вы должны пройти следующую викторину, чтобы начать эту викторину:

0 из 14 вопросов ответил правильно

Ваше время:

Истекло время

Вы набрали 0 из 0 баллов, (0)

Средний балл
Ваш результат
Категории
  1. Технические чертежи и спецификации
    0%
  • Так как у вас дела?

    Смогли ли вы вспомнить столько, сколько вы думали?
    Удалось ли вам сдать экзамен вовремя?

    Хочу дать мне отзыв о викторине — напишите мне по электронной почте или свяжитесь со мной!

    Готов продолжать учиться — найди новую главу!

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  1. Вопрос 1 из 14

    Категория: Технические чертежи и спецификации

    Какой допуск связан со следующим размером:

    5.00 + 0,10 ″

    Correct

    Помните — Допуск определяется как общая сумма, которую разрешено изменять для определенного размера.
    Эта общая сумма считается разницей между максимальным и минимальным лимитами.

    5,10 — 4,90 = 0,20 ″ или 2 x 0,10 ″ = 0,20 ″

    Неправильно

    Помните — допуск определяется как общая сумма, которую разрешено изменять для определенного размера.
    Эта общая сумма считается разницей между максимальным и минимальным лимитами.

    5,10 — 4,90 = 0,20 ″ или 2 x 0,10 ″ = 0,20 ″

  2. Вопрос 2 из 14

    Категория: Технические чертежи и спецификации

    Сопоставьте следующий тип геометрического допуска с соответствующей категорией допуска:

    • Допуск формы
    • Допуск ориентации
    • Допуск расположения
    • Допуск профиля
    • Допуск биения

    Правильно

    • Плоскостность = Допуск формы
    • Перпендикулярность = допуск ориентации
    • Симметрия = Допуск расположения
    • Профиль поверхности = Допуск профиля
    • Общее биение = Допуск биения

    Неправильно

    • Плоскостность = Допуск формы
    • Перпендикулярность = допуск ориентации
    • Симметрия = Допуск расположения
    • Профиль поверхности = Допуск профиля
    • Общее биение = Допуск биения
  3. Вопрос 3 из 14

    Категория: Технические чертежи и спецификации

    На основании размеров и допусков на чертеже ниже:

    Определите все приведенные ниже истинные утверждения относительно измерения A:

    Правильно

    A = 65 + 0.15 ″ — 40 + 0,15 ″ = 25 + 0,30 ″

    Макс. A = 65,15 — 39,85 = 25,30 ″ или 25 + 0,30 ″

    Мин. A = 64,85 — 40,15 = 24,70 ″ или 25 — 0,30 ″

    Допуск A = Макс. A — Мин. A = 25,30 — 24,70 = ,60 или + 0,30 ″

    Неправильно

    A = 65 + 0,15 ″ — 40 + 0,15 ″ = 25 + 0,30 ″

    Макс A = 65.15 — 39,85 = 25,30 ″ или 25 + 0,30 ″

    Мин. A = 64,85 — 40,15 = 24,70 ″ или 25 — 0,30 ″

    Допуск A = Макс. A — Мин. A = 25,30 — 24,70 = ,60 или + 0,30 ″

  4. Вопрос 4 из 14

    Категория: Технические чертежи и спецификации

    Совместите следующие размеры и допуски с типом допуска:

    • Односторонний допуск
    • Двусторонняя терпимость
    • Единый предел допуска
    • Предельный допуск

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
