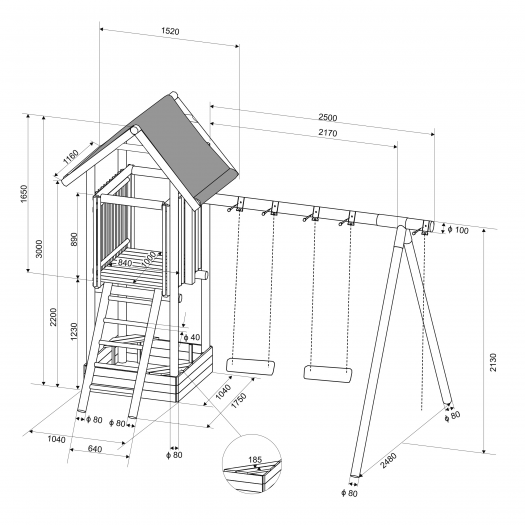

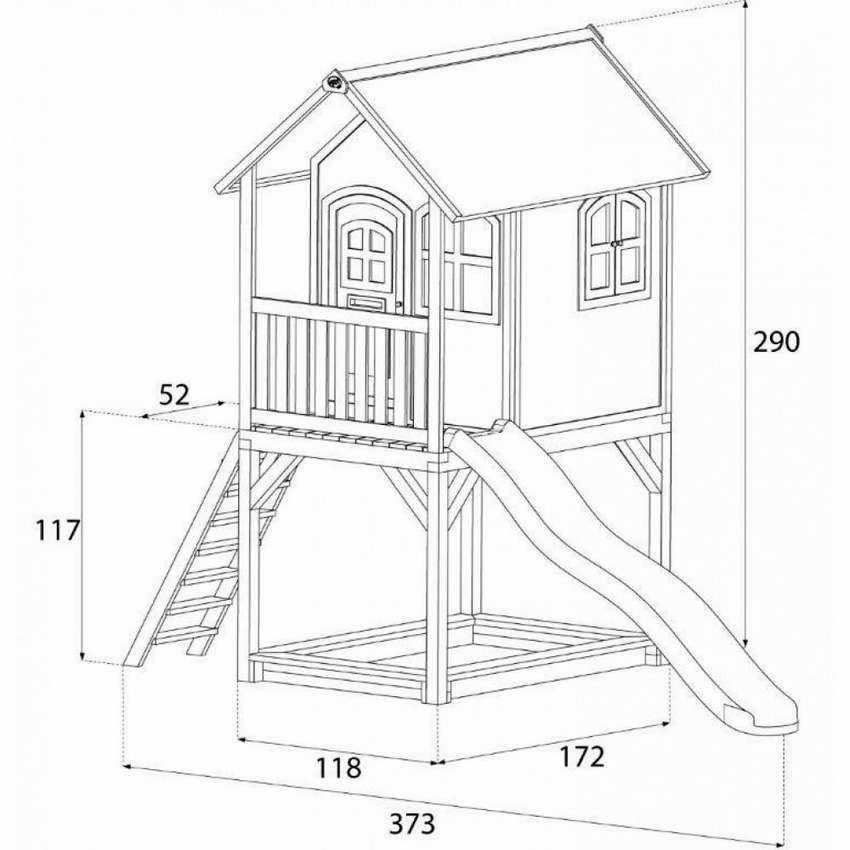

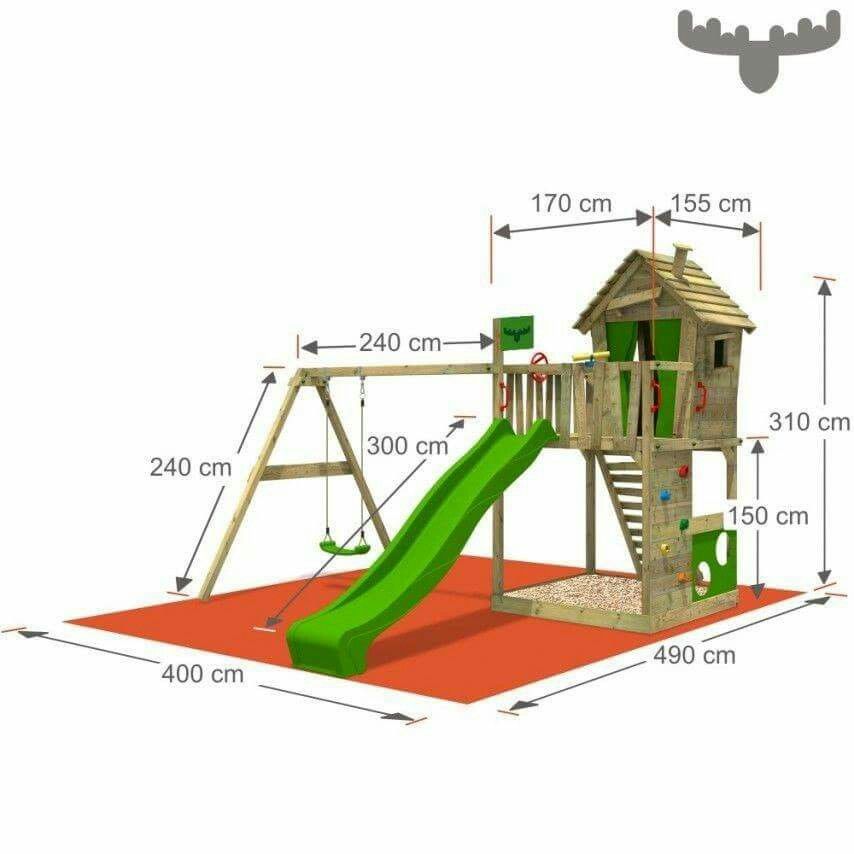

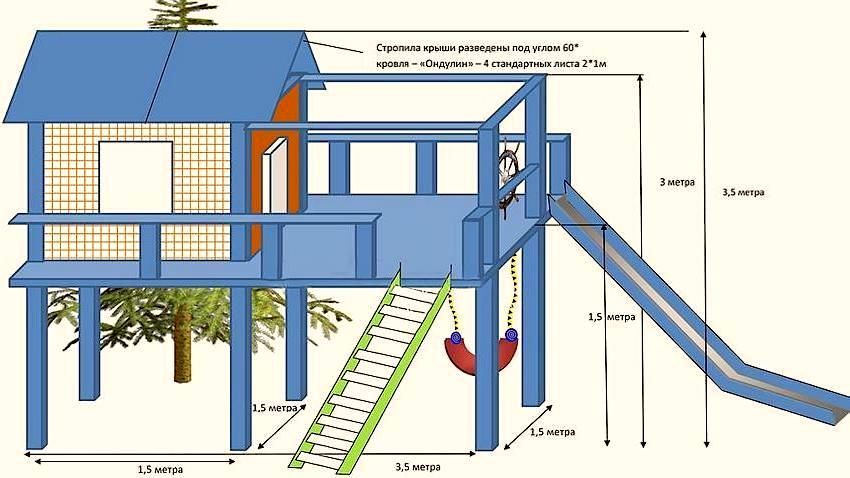

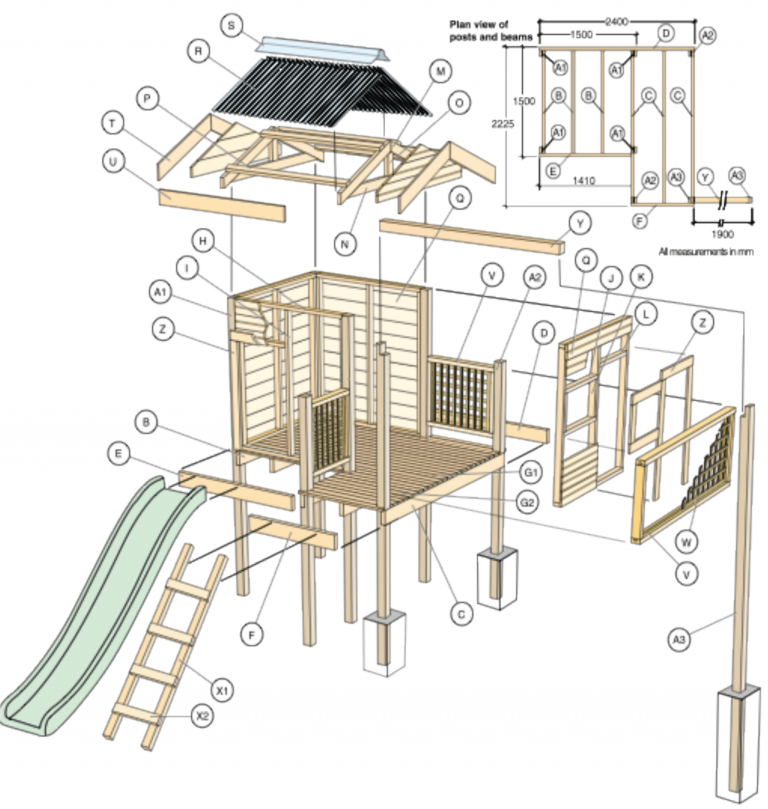

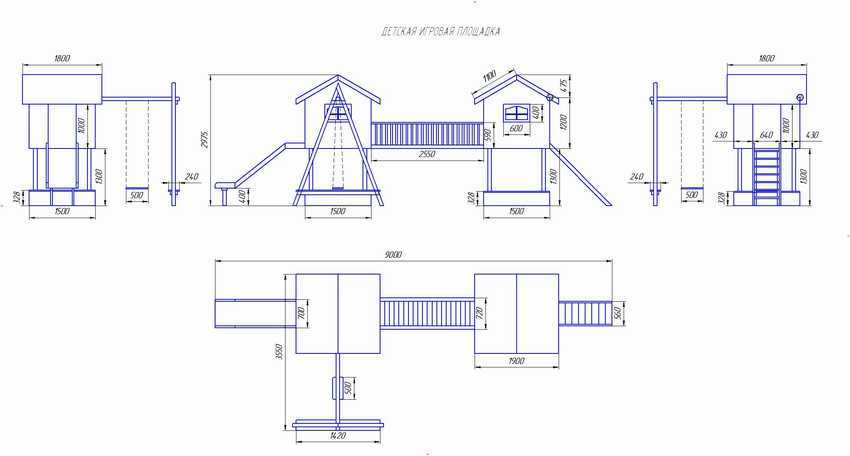

Чертеж детская площадка: Схема и размеры детского игрового комплекса

Спортивная площадка для внуков своими руками — чертеж и фото | Своими руками

Содержание ✓

  • ✓ Как сделать детскую площадку для внуков – размеры и чертеж
  • ✓ СПОРТГОРОДОК СВОИМИ РУКАМИ НА УЧАСТКЕ
  • ✓ ТУРНИК СВОИМИ РУКАМИ — ЛУЧШИЙ ТРЕНАЖЕР
  • ✓ ТУРНИК И БРУСЬЯ НА УЧАСТКЕ СВОИМИ РУКАМИ – ВИДЕО

Дачный дом — любимое место для отдыха всей нашей семьи. Внуки с удовольствием приезжают погостить практически на все лето. Старший занимается плаванием, и чтобы поддерживать физическую форму к соревнованиям, да и просто отвлечь детей от компьютера, смастерил детскую площадку. Теперь их домой не загнать!

Понадобилось: металлопрофиль 80×80 мм металлические трубы d 32 мм и 20 мм сварочный аппарат, вульф, бетон.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

С дочкой и внуками начертил эскиз конструкции из турников (см. рис. на стр. 14). Для изготовления брусьев использовал трубу d 32 мм. Вульфом нарезал металлические заготовки. Сварил детали.

Для основных столбов турника использовал металлопрофиль 80×80 мм и трубу d 20 мм. Нарезал необходимые детали согласно рисунку. Приварил заготовки из труб к профилю — получились элементы лестниц, а затем приварил к столбам длинные перекладины для турников.

Выкопал ямы глубиной 1 м с учетом разметки по чертежу. Выставил в них заготовки и после этого сварил между собой все составные части. Приготовил цементный раствор и забетонировал конструкцию.

Читайте также: Детский спортивный комплекс на даче своими руками – чертежи

Как сделать детскую площадку для внуков – размеры и чертеж

Важно!

Вкапывал и бетонировал конструкцию ниже глубины промерзания грунта, примерно на 1 м в землю.

© Автор: Александр Неплюев, г. Могилев. Фото Ирины Савосиной

СПОРТГОРОДОК СВОИМИ РУКАМИ НА УЧАСТКЕ

ДЕТСКИЙ СПОРТГОРОДОК НА УЧАСТКЕ СВОИМИ РУКАМИ

Для полноценного отдыха сына муж смастерил на участке простой спортгородок. Прочная конструкция из металлических труб оказалась очень полезным сооружением и не заняла много места.

Из металлических труб d 40 и 32 мм сварил три лестницы (трубы большего диаметра для стоек, меньшего — для перекладин). Две из них длиной 2,5 м и одну — 3 м.

Более низкие лестницы забетонировал в земле друг напротив друга и приварил к ним сверху третью.

Напротив стойки каждой вертикальной лестницы забетонировал по одной трубе d 40 мм, чтобы они находились с лестницами на одном уровне. Соединил их вверху перекладинами из той же трубы. Получилась конструкция, похожая на квадратный каркас.

В одном проеме между лестницей и стойкой дополнительно разместил еще одну перекладину и невысокую лесенку, а в проеме напротив натянул веревочную сетку. Для этого по периметру рамы из труб наварил на перекладинах гайки (фото 1) на равном расстоянии. В них продел веревку, чтобы получились ячейки.

Готовый спортгородок дополнил баскетбольным кольцом со щитом: к верхней перекладине приварил уголок с полкой 100 мм и к нему прикрутил болтами щит с кольцом (фото 2)

Все металлические детали конструкции загрунтовал и покрасил водостойким покрытием. Когда краска высохла, сын с удовольствием опробовал спортплощадку и остался очень доволен.

© Автор:Мария Гречихо, г. Солигорск. Фото Ирины Савосиной

ТУРНИК СВОИМИ РУКАМИ — ЛУЧШИЙ ТРЕНАЖЕР

Чтобы поддерживать себя в хорошей физической форме, совсем не обязательно тратиться на спортзалы и фитнес-клубы. Я, например, на своем участке смастерил турник, на котором можно выполнить множество упражнений для укрепления мышц рук, ног и пресса. Тем более, занятия спортом на свежем воздухе вдвойне полезны.

Понадобилось: металлические трубы d 42 и 30 мм уголки с полкой 35×35 и 40×40 мм арматура.

Для удобства и простоты сборки нарисовал чертеж (см. рис. на стр. 18). По нему подготовил необходимые детали: четыре стойки (рис. п. 1). две распорки (2), балку (3). прут (4), три соединительных уголка (5). три уголка усилителя (6)

  1. Уголки крепления выровнял по длине и обрезал в один размер, зачистил все острые кромки и просверлил по два отверстия d 6,5 мм под болты крепления.
  2. Взял перекладину (труба d 30 мм) и параллельно приварил к ее концам уголки с меньшей полкой.
  3. Сварил А-образные стойки из труб с распоркой (фото 1) и уголком вверху (фото 2)
  4. Разметил и выкопал на участке две ямы размером 200x1000x800 мм на расстоянии 1500 мм друг от друга. Установил в них готовые А-образные стойки. Вверху на последних закрепил перекладину (фото 3)
  5. Немного присыпал стойки в ямах, утрамбовал песок и залил лунки цементным раствором. Турник готов, через пару дней можно выходить на зарядку к новому спортивному снаряду.
турник своими руками

ДЕТСКАЯ И СПОРТИВНАЯ ПЛОЩАДКА НА ДАЧЕ СВОИМИ РУКАМИ – НАШИ ИДЕИ

Последние два года с внуками Андрюшкой и Соней никакого сладу не было! До тех пор, пока я не догадалась устроить им на участке настоящий сказочный мир.

Выбирая место для детской площадки, нашла такое, чтобы оно хотя бы частично находилось в тени. Ведь, согласитесь, проводить целый день на солнцепеке вредно.

Детская площадка должна хорошо просматриваться из дома, чтобы ребенок все время был в поле зрения взрослых (у меня таким местом стала полянка перед кухней).

Не стоит сооружать детский уголок по соседству с грядками. Ваши слова о том, что | нужно играть осторожно, ребенок забудет в ту же ми-

Выделить внукам на даче целую комнату мне не удалось, садовый домик у меня маленький, поэтому пришлось оборудовать им по собственному домику на свежем воздухе. Для этого зять сбил два небольших деревянных каркаса и прибил один к стенке дома, а второй – к сараю (а можно даже к забору). Один каркас обили досками и покрасили в яркий желтый цвет, а второй для быстроты «постройки» обтянули старыми покрывалами. Назначение своему жилищу дети придумали сами: для Сони это был замок принцессы, а для Андрея то штаб главнокомандующего, то индейский вигвам, то рыцарский замок.

Если вы найдете время сделать настоящий шалаш из веток и прутьев – еще лучше. В таком домике и дышится легко, и всегда прохладно. А уж как ваш малыш будет вами гордиться!

Спортивный уголок для детишек своими руками

Вот что важно: на детской площадке обязательно должны быть спортивные снаряды. Вбейте круглые чурки в ряд – готово бревно, на котором можно учиться держать равновесие. Повесьте баскетбольное кольцо (за неимением оного у нас на участке с успехом подошло пластмассовое ведерко без дна) – дети очень любят метать мяч, да и мы, взрослые, с удовольствием часто присоединяемся к ним.

Играем как на призы, так и на «наказания». Например, проигравший выпалывает сорняки или поливает грядки.

И конечно же, на любой детской площадке должны быть качели (на них ребенок тренирует свой вестибулярный аппарат, становится ловким). Только позаботьтесь о том, чтобы качели для самых маленьких имели спинку и страховочный пояс между ножек для безопасности.

Мы для внуков соорудили качели из подручного материала: простое сиденье, подвешенное за веревки, потом его сменила старая автомобильная шина на веревках.

А еще я заметила, что детям очень нравятся веревочные «тарзанки». Мы и ее повесили, объяснив детям, как безопасно на ней раскачиваться.

Кстати, заметила, что, раскачивая Андрея или Соню, очень удобно учить с ними стихи!

ДОМАШНИЙ ЗООПАРК СВОИМИ РУКАМИ

Подсмотрела я в городе у соседей идею одну. Прямо у парадной многоэтажного дома соорудили они на газоне «зоопарк». Там и клумбы, и будка для игрушечной собачки, и «лед» из пенопласта для белого мишки. И множество мягких игрушек вокруг – на деревьях, кустах и скамеечках. Необычно и очень интересно – ведь в таком «зоопарке» ребенок может целый день придумывать для себя занятия и игры. А непогода игрушкам не страшна! Они сделаны из современных синтетических материалов и легко переносят даже осенне-зимнее ненастье. Высохнут после дождя – и опять как новые!

© Автор:  Т.ПРИВАЛОВА г. Санкт Петербург

Детские площадки на даче. Своими руками // FORUMHOUSE


Watch this video on YouTube

© Автор:Анатолий Матвейчук, г. Заводоуковск. Фото автора

ТУРНИК И БРУСЬЯ НА УЧАСТКЕ СВОИМИ РУКАМИ – ВИДЕО

Как сделать турник и брусья на собственном участке


Watch this video on YouTube
