3D-проектирование| PTC | PTC

Оптимизируйте свое изделие с помощью программного обеспечения для 3D-конструирования

3D-конструирование изделий — это создание изделия в виртуальной среде, в которой у изделия будет три измерения (высота, ширина и глубина).В результате создается цифровой прототип изделия, который можно подробно исследовать.Без создания цифровых прототипов требуется использовать более затратные физические прототипы, терять много времени и выходить на рынок с опозданием и с изделиями, которые могут быть не оптимизированы.3D-конструирование упрощает и ускоряет жизнь разработчиков изделий, оставляя больше времени и энергии на оптимизацию изделий.

Обычно при 3D-конструировании и твердотельном моделировании конструкторы используют один из двух подходов: прямое или параметрическое моделирование.Прямое моделирование — это выталкивание и вытягивание непосредственно на геометрии.Следует использовать для ускорения конструирования и быстрого внесения изменений. Параметрическое моделирование — это когда программное обеспечение поддерживает постоянные взаимосвязи между компонентами, чтобы изменение одного компонента приводило к изменению всех остальных.

Creo Parametric является ведущим в отрасли приложением CAD для 3D-конструирования изделий.Мы, как и вы, знаем, что никакое программное обеспечение для 3D-моделирования не может сделать вас новатором, но мы думаем, вы согласитесь с тем, что использование правильного инструмента для выполнения работы может быть невероятно полезным.


Исследуйте возможности 3D-моделирования приложения Creo Parametric


Моделирование деталей и сборок
Создавайте точную геометрию независимо от сложности модели

Автоматическое создание и обновление 2D-чертежей
В любой момент для подготовки документации достаточно нескольких щелчков мыши

Инструменты для управления сборками и повышения производительности
Быстро загружайте свои сборки и приступайте к работе

Прямое моделирование
Используйте эту гибкую, легкую стратегию конструирования, когда нужно выполнить работу быстро

Проектирование листовых деталей
Комплексная среда для работы с листовым металлом

Разработка механизмов
Исследуйте кинематическое поведение модели, проверяйте пересечение или диапазон других касающихся движения проблем

Проектирование деталей из пластмассы
Специальные возможности для конструирования деталей из пластмассы

Повторное использование конструкций и автоматизация
Таблицы семейства

Проектирование рамных конструкций и сварных соединений
Теперь проектировать рамные конструкции стало проще, быстрее и дешевле

Рендеринг и анимация
С легкостью генерируйте реалистичные изображения

Параметрическое и произвольное построение поверхностей
Интуитивно понятные инструменты для создания поверхностей необходимого качества

Эргономика и человеческий фактор
Испытывайте свои изделия на уровень комфорта

Библиотеки крепежа
Стандартизируйте крепежные элементы и позвольте программному обеспечению выполнять сборку за вас

Оптимизация конструкции
Выполняйте симуляцию, испытания и исследования альтернативных вариантов для оптимизации своей конструкции

3D-печать
Переходите от концепции к печати в единой программной среде

Дополненная реальность (AR)
Дайте возможность каждому участнику видеть вашу модель CAD в масштабе на фоне реального мира

Топ-10 бесплатных программ для 3D-моделирования 2019 года

У 3D-моделирования есть много применений: благодаря ему создается компьютерная графика, реалистичные видеоигры, проводятся тестирования, создаются прототипы. С каждым годом 3D-моделлеры становятся все более востребованными – но где этому научиться?

Мы собрали топ-10 бесплатных программ с актуальными в 2019 году инструментами, которые помогут вам попрактиковаться в создании моделей в 3D-формате.

3D Slash – ПО для 3D-моделирования, которое позволяет создавать модели с использованием простой концепции строительных блоков.

Данный сервис намного проще, чем его аналоги: пользователи создают трехмерные конструкции, работая над кубоидом с помощью множества инструментов для трехмерного моделирования: «Молоток», «Шпатель», «Долото», «Древесина» и «Дрель» – многим процесс создания моделей в 3D Slash чем-то напоминает Minecraft. Трехмерное проектирование с помощью этих инструментов будет легким даже для начинающих. 3D-проекты в программе можно импортировать и изменять.

Однако следует учесть, что по умолчанию инструменты будут придавать модели «пиксельные отпечатки». Если вы предпочитаете четкие края и гладкие поверхности, выберите размеры инструмента ниже разрешения вашего принтера.

LibreCAD – это бесплатное ПО для 3D-моделирования с открытым исходным кодом. Содержит основные инструменты, которые понадобятся для моделирования и модификации проектов. Пользовательский интерфейс LibreCAD не перегружен, потому данное ПО для 3D-моделирования подойдет для начинающих.

Следует отметить, что сервис отображает только 2D-виды, потому размер исходного файла будет составлять всего 30 МБ. Также, помимо 2D, сервис может отображать и изометрические изображения.

Meshmixer 3.0 – программа, позволяющая проектировать 3D-прототипы, объединяя несколько моделей. Пользователи могут вырезать нужные части из моделей и вставлять их в другие.

Кроме того, в программе можно создавать скульптуры и готовить свои прототипы к печати. Программа доступна на Windows и OS X.

SculptGL – это идеальный вариант, если вы хотите познакомиться с созданием 3D-скульптур органических форм. Весь процесс построения моделей в этой программе напоминает лепку из глины.

Применяя модификаторы динамической топологии, вы можете разделить 3D-модель, чтобы создать более сложные детали, а импорт базовой сетки поможет значительно сэкономить время.

ПО работает на WebGL, поэтому без проблем открывается в большинстве браузеров. Также обладает ограниченным функционалом – всего пара кистей, имитирующих реальные инструменты для лепки. Но в данном случае это скорее плюс, чем минус.

Программа с интуитивно понятным интерфейсом AutoDesk 123D предлагает множество инструментов для 3D-моделирования и автоматизированного проектирования. Кроме этого, она поддерживает технологию 3D-печати и лазерной резки. ПО доступно на Windows, MacOS X и iOS.

Houdini Apprentice – бесплатная версия Houdini FX с меньшим количеством инструментов. Она подойдет художникам, студентам и любителям, создающим трехмерные модели. У Houdini Apprentice простой и понятный интерфейс, поэтому программа будет полезной и для начинающих 3D-проектировщиков.

TinkerCAD – это ПО, которое поможет создать сложные дизайны без особых усилий. Недавно команда разработчиков TinkerCAD добавила возможность проектировать объекты с использованием Codeblocks, что позволяет проводить более техническое параметрическое моделирование. Благодаря ему качество 3D-моделей не будет так сильно зависеть от того, насколько хорошо вы владеете мышью и клавиатурой.

Wings 3D – программа для моделирования с множеством инструментов, позволяющих создавать реалистичные прототипы. С ее помощью можно текстурировать модели – в этом помогает встроенный инструмент AutoUV.

Программа не поддерживает анимацию и представляет только один рендер OpenGl, поэтому часто используется в комбинации с другими программами. Wings 3D использует язык программирования Erlang и доступна на Windows, Linux и MacOS X.

Это бесплатное программное обеспечение включает множество распространенных инструментов CAD-моделирования, но новичку с ними уже не справиться. Пользовательский интерфейс явно вдохновлен AutoCAD, потому DesignSpar станет хорошей альтернативой для 3D-моделлеров, которые хотели бы пользоваться данной программой, но не могут себе это позволить.

Хотя основные функции данного программного обеспечения бесплатны, издатель взимает плату за дополнительные – это касается расширенных параметров импорта/экспорта и рендеринга.

Как и некоторые другие программы, DesignSpark подключается к онлайн-сервисам. В частности, это позволяет загружать 3D-модели непосредственно в бесплатное программное обеспечение CAD, а также распечатывать и отправлять проекты по почте.

FreeCAD – это бесплатное программное обеспечение для 3D-моделирования реальных объектов любого размера. Параметрическое моделирование в этом ПО позволяет легко модифицировать 3D-дизайн.

FreeCAD имеет открытый исходный код и может дополнительно настраиваться: ПО создано на Python, потому, если вы знаете этот язык, сможете использовать его для создания и реализации новых функций. Также сервис предлагает модульную архитектуру, что позволяет подключать плагины к основному приложению.

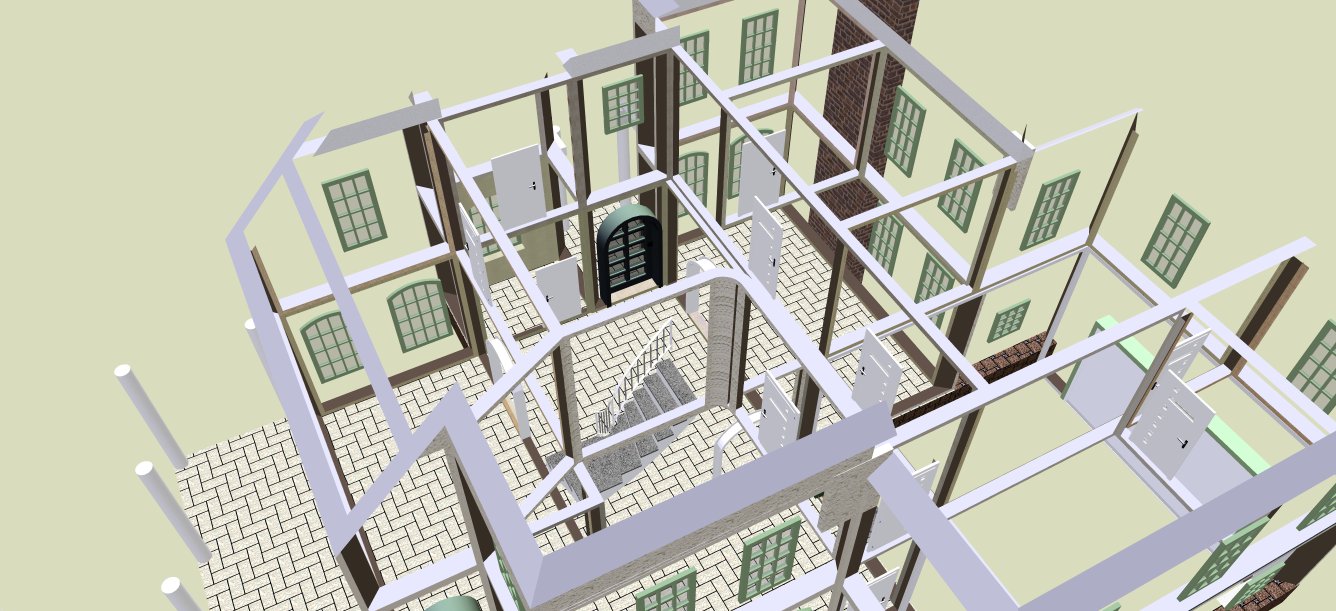

3D проектирование моделей (домов, квартир и промышленных объектов)

Проектировщик, который в своей работе практикует создание 3d моделей, получает не только возможность, но и прямую необходимость мыслить об объекте как о целостной трёхмерной конструкции, а не как о наборе чертежей. 3d проектирование к возможности пространственно визуализировать будущий проект добавляет ещё и возможность применить фактор времени – поэтапное воссоздание реального проектного процесса. В результате это даёт реалистичную модель с взаимозависимыми и взаимосвязанными элементами.

3d: базис и преимущества перед двухмерным проектированием

С появлением 3d-проектирования старые методики проектирования в классическом виде отходят на второй план, оставаясь лишь основой для нового подхода. На современном этапе методика создания 3d-модели в строительстве – это понимание того, что здание состоит не только из фундамента, стен, пола и крыши, но из набора систем обеспечения: электроэнергии, водоснабжения, вентиляции, отопления. Активно развиваются и системы типа «умный дом», которые становятся своего рода метасистемой по отношению к остальным и тоже требуют органичного внедрения ещё на стадии проектирования.

У 3d-проектирования по сравнению с 2d есть ряд преимуществ:

  1. Экономия времени. Двухмерные чертежи, которые делаются вручную, отнимают у проектировщика гораздо больше времени, чем компьютерное конструирование объёмной модели. С 3d нет необходимости в создании отдельных изометрических чертежей, поскольку их распечатка обеспечивается генерацией составляющих из единой трёхмерной модели.
  2. Отсутствие противоречий в элементах. Трёхмерные модели дают цельное и общее представление об объекте строительства, в то время как двухмерное проектирование представляет объект, сложенный их нескольких отдельных частей. Чтобы обнаружить возможный конфликт этих частей, ранее требовалась длительная и кропотливая проверка, что всё равно не исключало вероятности ошибки. Трёхмерное моделирование ошибки такого рода исключает полностью. А, значит, и исправление обнаруженных неточностей возможно уже на ранних этапах.
  3. Простота выявления ошибок. Сам факт выявления неувязок и неточностей при двухмерном проектировании представлял значительную сложность и требовал от проектировщика богатого опыта. В 3d перспективы и разрезы позволяют не только быстро и легко выявить ошибку, но и детализировать проблемный узел.
  4. Командная работа. При использовании программ 3d-моделирования доступен командный формат работы в автоматическом режиме, когда все члены команды проектирования, отвечающие за свой элемент, могут обмениваться моделями между собой.

Кроме того, базы данных специализированных программ постоянно пополняются новыми готовыми моделями. С помощью функции конвертации результат такого трёхмерного проектирования переводится в изометрические чертежи, отличающиеся абсолютной точностью.

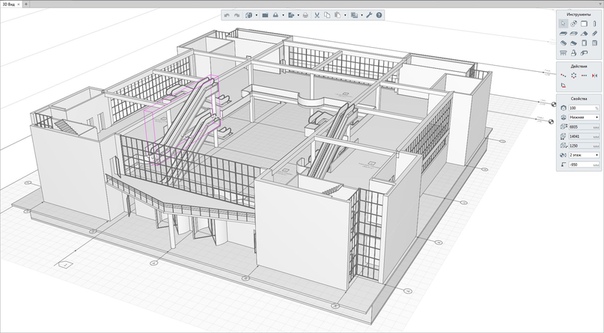

Информационное объёмное моделирование

В решении профессиональных задач проектировочными компаниями создаются (или используются готовые) многофункциональные планировочные конфигурации. Среди них, выделяется подход BIM (аббревиатуры расшифровывается как Building Information Modeling, в русском переводе – Информационное моделирование здания).

Отличает этот подход от других возможность создания единой среды для всего комплекса архитектурной, конструкторской, экономической, технологической, эксплуатационной информации. Эту информацию можно собирать, обрабатывать и управлять ею во взаимосвязи с другими элементами среды. В итоге получается полностью управляемый жизненный цикл объекта со всеми этапами его существования: начиная с создания концептуальной модели и заканчивая оценкой объёма строительного мусора.

BIM объединяет все проектные части в единую информационную модель строения. Такая модель создаётся параллельно проектированию. Все части проектной модели объединены в один файл. Как вместе, так и отдельно можно рассмотреть архитектурную часть проекта, конструкторскую часть, водоснабжение, вентиляция, отопление и другие коммуникации. В 3d демонстрируется различные «слои» проекта, которые есть возможность накладывать один на другой с учётом этапов строительства и наглядно воспринимать визуальный образ и возможность согласования конструктивных элементов и различных проектных частей.

Такой подход снижает количество переделок и устраняет несогласованность действий различных подразделений. Каждый из исполнителей на своём экране видит и общий ход реализации проекта, и свою часть: монтажную инструкцию в 3d с узловыми элементами на месте монтажа, точные количества используемых материалов и др.

BIM включает в себя и все общие для 3d-проектирования преимущества, и специфические преимущества технологии, что позволяет:

  • видеть будущее строительство в деталях ещё до его начала,
  • продемонстрировать заказчику (инвестору) принципиальные строительные решения так, чтобы содержание было понятно без необходимого умения «читать чертежи» заинтересованной стороной проекта,
  • осуществлять коммуникацию между всеми исполнителями с приведением понятных, наглядно визуализированных примеров,
  • исключить геометрический конфликт узлов,
  • исключить ошибки проектировщика («человеческий фактор»),
  • осуществлять комплексное проектирование с контролем на всех стадиях проекта.

Технологии BIM 3d предполагают, что для каждого элемента здания в ходе процесса проектирования начинает накапливаться, расширяться и детализироваться.

В отличие от CAD-проектирования, где постадийный перенос информации часто технически неосуществим или связан с потерей целесообразности, в BIM-проектировании 100% информации, полученной на предыдущей стадии, используется на следующей.

Для BIM-подхода в 3d-проектировании характерна разная степень детализации и уровень проработки. Для неграфического контента уровень проработки обозначается аббревиатурой LOI (от Level of Model Information), а для графического контента – аббревиатурой LOD от Level of Model Detail. Начальным уровнем детализации модели считается LOD 100 – уровень концептуального решения – с последующим увеличением детализации LOD 200, 300, 400, 500. LOD 500 здесь – это уже представление модели в виде определённой конкретной сборки с реальными размерами, пространственным положением, ориентацией, формой и другими данными, необходимыми для передачи в эксплуатацию созданной 3d-модели.

3D-моделирование конструкторски сложных узлов изделий машиностроения на ранних этапах анализа и проектирования


Георгий Погребняк,
аспирант ГОУ ВО МО «Государственный социально-гуманитарный университет»

В статье приводится описание начальных этапов 3D-моделирования сложных узлов и сборок в изделиях машиностроения на примере построения модели масляного насоса двигателя внутреннего сгорания.

Введение

В условиях современного машиностроительного предприятия при подготовке конструкторско­технологической документации (КТД) изделия и последующей отправки ее в производство активно применяется трехмерное (твердотельное) проектирование, которое стало одним из основных направлений развития систем автоматизированного проектирования (САПР) [1]. На современном техническом языке трехмерное проектирование — это 3D­моделирование. Именно 3D­моделирование стало большим шагом в развитии не только промышленного производства, но и других сфер, таких как образование, медицина, наука и т.д. Оно продолжает динамично развиваться, открывая широкие перспективы применения практически в любой области человеческой деятельности [1].

3D­моделирование в системе T­FLEX CAD 3D является одним из самых эффективных и удобных методов твердотельного моделирования на отечественном рынке CAD (Computer Aided Design System). Широкие возможности параметрической системы T­FLEX CAD позволяют создавать модели деталей и сборочных единиц различного типа и уровня сложности [2­4].

Рассмотрим методику и инструменты 3D­моделирования в T­FLEX CAD 3D на примере сборочного изделия — узла «Насос масла 74976СБ». Изделие состоит из нескольких узлов (подсборок) и нескольких сопрягаемых деталей.

Перед тем как начать процесс моделирования, следует рационально составить алгоритм действий и разделить его на этапы, что существенно облегчит работу по моделированию и анализу изделия, а также сократит общее время работы.

Этапы выполнения работы

  1. Составление технического задания и сбор информации (наименование и назначение, КТД и др.).
  2. Анализ конструкторско­технологической документации изделия (технологическое назначение и описание, чертежи, спецификации, схемы и алгоритм сборки, ГОСТы).
  3. Моделирование деталей малых размеров и простой конструкции (втулки, валы, фланцы и др.).
  4. Моделирование деталей средних размеров, обладающих достаточно сложной геометрией и конфигурацией (валы­шестерни, оси, поршни, зубатые колеса и др.).
  5. Моделирование геометрически сложных корпусных деталей с применением творческо­логических умений и полного функционала системы CAD.
  6. Поиск и использование стандартных изделий из библиотек, прилагаемых к выбранной программной среде CAD, и самостоятельное проектирование отсутствующих стандартных изделий или заводских мелких крепежных деталей (гайки, болты, шпильки, шайбы, штифты и др.).
  7. Сборка выполненных моделей в отдельные узлы (подсборки).
  8. Окончательная сборка всех составляющих фрагментов и моделей.
  9. Создание анимации движения по переменным.

Составление технического задания и сбор информации

Результат первого этапа очень важен, так как от правильной формулировки задачи и достаточного количества собранной информации зависит конечный результат работы. В процессе его выполнения необходимо определить, что является объектом моделирования, выявить техническое назначение изделия в целом и отдельных его элементов. На основе этих данных определяются требования к планируемому конечному результату. Определив техническое задание, необходимо приступить к сбору информации об объекте, в которую могут входить чертежи, конструкторско­технологические спецификации (КТС), эскизы, схемы, ГОСТы и т.д.

Выбранный для моделирования объект — изделие «Насос масла 74976СБ» — входит в состав специального технологического оборудования. Он состоит из нескольких узлов. Служебное назначение масляного насоса заключается в создании давления в системе для обеспечения смазки движущихся частей двигателя внутреннего сгорания. В системе смазки с сухим картером масляный насос дополнительно выполняет функцию перекачки масла из картера двигателя в масляный бак. Он приводится в действие от коленчатого вала или распределительного вала с помощью приводного вала. По характеру управления масляные насосы разделяются на нерегулируемые и регулируемые. В данном проекте используется нерегулируемый насос, который поддерживает постоянное давление в системе смазки с помощью редукционного клапана. В зависимости от конструкции различают масляные насосы шестеренного типа и роторного типа. Моделируемый насос имеет конструкцию шестеренного типа. Масляный насос шестеренного типа представляет собой две шестерни — ведущую и ведомую, размещенные в корпусе. Масло в насос поступает через всасывающий канал, захватывается шестернями и нагнетается в систему через нагнетательный канал. Производительность шестеренного насоса пропорциональна частоте вращения коленчатого вала. При превышении давления нагнетаемого масла сверх определенной величины срабатывает редукционный клапан, перепуская часть масла во всасывающую полость или непосредственно в картер двигателя.

Конечным результатом моделирования должна стать полная трехмерная сборочная модель узла «Насос масла 74976СБ», демонстрирующая динамическое движение зацепления вращающихся шестерен — ведущей и ведомой, расположенных в главном корпусе изделия.

Для осуществления целей проекта необходимо собрать КТД на изделие: сборочные чертежи, чертежи всех деталей, входящих в узлы, спецификации изделия и входящих в нее узлов, схему сборки, схему принципа действия и ГОСТы стандартных изделий.

Анализ конструкторско­технологической документации

Для моделирования столь сложного изделия проектировщику необходимо иметь опыт работы в области машиностроения, а также обладать следующими знаниями и навыками:

  • работа в CAD­системе на уровне уверенного пользователя;
  • знания в области инженерной графики и начертательной геометрии для черчения в CAD­системе;
  • знание конструкторской документации для чтения и анализа чертежей;
  • опыт программирования для параметризации переменных модели;
  • возможность доступа к содержимому библиотек государственных стандартов (ГОСТ).

Изделие «Насос масла 74976СБ» включает четыре узла, каждый из которых состоит из оригинальных и стандартных или заводских деталей. В состав КТД входят: сборочный чертеж изделия, сборочные чертежи узлов изделия, чертежи деталей, входящих в узлы и в изделие, спецификации на изделие и узлы, схема сборки. Самой сложной конструкцией и геометрией является чертеж основной детали изделия — «Корпус 74976.01». Он выполнен на двух листах формата А1 и включает большое количество видов, сечений и разрезов, а также расширенные технические требования (рис. 1 и 2).

Рис. 1. Чертеж детали «Корпус 74976.01» (лист 1)

Рис. 2. Чертеж детали «Корпус 74976.01» (лист 2)

Как видно из рис. 1 и 2, корпус имеет достаточно сложную конструкцию, особенно геометрию внутренних поверхностей. Такую деталь очень сложно представить объемно даже опытному конструктору. Для полного и точного анализа формы детали потребуется немалое количество времени. Поэтому по возможности желательно увидеть изделие уже в готовом исполнении и зафиксировать его изображение с разных точек с помощью цифровых устройств, а также изучить наглядно внутреннюю конструкцию детали. Надо изучить также и другие детали, вызывающие сложности при их моделировании, и, конечно же, само изделие в сборе. По мнению автора, данный этап является основополагающим при 3D­моделировании изделий, так как от него зависит корректность модели сборочной единицы и, прежде всего, точность размеров, относительного расположения элементов конструкции, сопряжений и скруглений, взаимного положения деталей при сборке.

Моделирование простых и малогабаритных деталей

Данный этап моделирования не вызывает особых сложностей для тех, кто имеет хотя бы небольшой опыт использования CAD­систем. Здесь создаются 3D­модели простых по конструкции деталей. В данной сборке такими деталями являются: прокладки 29­1, 47, фланец 36­1, пластины 32­2, 38, кольца 12, 28, 55, втулки 08, 09, 11, пружины 14­1, 14­3, шайба 16, винт 57, дроссель 58, упор 51, штуцер  52.1

Преимущественно эти детали являются телами вращения, поэтому наиболее часто применяемой операцией является Вращение, реже — Выталкивание. Например, для моделирования прокладок и пластин требуется выполнение всего одной операции Выталкивание для предварительно построенного профиля детали с учетом всех скруглений, фасок, отверстий, пазов и конусности (рис. 3). Ряд деталей моделируется несколькими операциями (рис. 4).

Рис. 3. Примеры деталей, моделируемых телами выталкивания

Рис. 4. Примеры деталей, моделируемых несколькими операциями

Моделирование средних по сложности деталей

Данный этап является одним из самых длительных по времени и сложных по трудоемкости. При его выполнении требуется повышенная внимательность, поскольку количество деталей велико, а их геометрия достаточно сложная. К средним по сложности деталям относятся: крышка 46, прокладки 26, 27, шестерня ведущая 02, шестерня ведомая 03­1, валы 07, 53, ось 10, втулка 17, поршень 54­3.

Наиболее интересными и сложными деталями этой группы являются шестерни и поршень. Рассмотрим их более подробно. Поскольку шестерни сопрягаемые, выберем более сложную по конструкции — шестерню ведущую, чертеж которой показан на рис. 5.

Рис. 5. Чертеж детали «Шестерня ведущая 74976.02»

Деталь «Шестерня ведущая 74976.02» сопрягается с шестерней ведомой, максимальный ее диаметр составляет 120 мм, минимальный — 67 мм, длина — 352 мм. Она имеет сквозное отверстие с внутренней шлицевой поверхностью и эвольвентными зубьями на длину 68 мм. С наружной стороны расположены зубья косозубые эвольвентного профиля (модуль 9,5 мм, число зубьев — 10) на длину 220 мм.

При создании модели шестерни использовались операции Вращение, Выталкивание, Сглаживание, Отверстие, Спираль и Круговой массив, а также булевы операции.

Первоначально моделируется вал со всеми канавками и отверстием, кроме отверстия под шлицевое соединение (операция Вращение). Затем применяется функция Отверстие с заданием типа отверстия, его параметров и узла, указывающего расположение центра отверстия. Данная функциональная возможность очень упрощает 3D­моделирование деталей с большим количеством различных отверстий.

Следующий шаг — создание шлицевого соединения с помощью операций Выталкивание и Круговой массив. В первой операции нужно начертить профиль эвольвентного зуба, опираясь на ГОСТ, указанный при обозначении шлицевого соединения (Эв.40 Ѕ1,0Ѕ38 S3а ГОСТ 6033­51). Затем полученный профиль «выталкивается» на нужную глубину, образуя модель одного шлица. Для получения моделей всех 38 зубьев надо воспользоваться функцией Круговой массив, скопировав операцию по окружности. Для ее выполнения следует выбрать операцию построения шлица и ось цилиндрической поверхности, на которой будет шлицевое соединение, а также ввести число копий и значение общего угла.

Далее моделируется нарезание зубьев при помощи операции Спираль. Она позволяет создавать винтовые и спиральнообразующие тела. В рассматриваемом случае необходимо выдавить профиль зуба на цилиндрической поверхности вала под определенным углом β = 13°00 '10". Для этого нужно выбрать построенный профиль зуба, ось поверхности вала и точки привязки, а также ввести значения числа витков и шага. Однако можно воспользоваться функцией Шаг от длины и ввести только значение поля Витки. Это будет означать, что значение шага вычисляется автоматически в зависимости от введенного количества витков.

Как определить число витков? Исходя из того, что зубья шестерни не образуют и одного витка, можно поступить так: приняв, что полный оборот витка соответствует 360°, принять его за единицу. Тогда число витков можно рассчитать по формуле:

  (1)

Для получения модели одного зуба остается ввести значение радиуса зубьев от центра вала. Как и в случае со шлицевым соединением, полученная модель копируется по окружности с помощью операции Круговой массив.

Завершающим этапом моделирования является создание необходимых скруглений. 3D­модель шестерни показана на рис. 6.

Рис. 6. 3D-модель детали «Шестерня ведущая 74976.02»

Моделирование поршня

Чертеж детали «Поршень 74976.54­3» приведен на рис. 7. Рассмотрим его подробно. Видно, что поршень является телом вращения, при этом сквозное отверстие подобно профилю поршня. В нижней части поршня имеются выемки сферической формы и окна сегментной формы, а на днище по всей поверхности расположены отверстия и сегментные пазы.

Рис. 7. Чертеж детали «Поршень 74976.54-3»

Этапы моделирования схематично показаны на рис. 8. Вначале строится внешний профиль с учетом всех фасок и скруглений на внешней поверхности, к которому применяется операция Вращение. Затем производится построение внутреннего профиля также с учетом всех фасок и скруглений, кроме резьбового отверстия М16­7Н, и снова выполняется операция Вращение.

Рис. 8. Этапы моделирования детали «Поршень 74976.54-3»

Далее создается резьбовое отверстие М16­7Н при помощи операции Отверстие с предварительным построением 3D­узла, соответствующего центру отверстия согласно чертежу.

Следующее действие — моделирование днища поршня. Оно выполняется последовательностью операций:

  • Выталкивание — для получения модели самого днища;
  • Вращение — для создания на плоскости днища сферических ребер жесткости;
  • Сглаживание — для скругления стенки и плоскости днища.

После этого приступаем к созданию отверстий по внешней поверхности днища (операция Вращение). Всего таких отверстий восемь, но, поскольку дно поделено на четыре сектора, в каждом из которых по два отверстия, создаем сразу оба отверстия, формируя один готовый сектор. Затем воспользуемся операцией Круговой массив и создадим по четыре копии каждого из этих двух отверстий. В качестве оси вращения указываем ось поршня.

Отметим, что создавать сразу восемь копий одного отверстия нельзя, поскольку, согласно чертежу, два отверстия одного сектора находятся на определенном расстоянии друг от друга. Это расстояние должно соблюдаться во всех четырех секторах. При одновременном создании всех восьми копий отверстия будут располагаться друг относительно друга на одинаковом расстоянии, что нарушает требования чертежа.

Далее моделируем сегментные пазы. Всего их восемь. Применяем операцию Выталкивание два раза, каждый раз указывая по четыре контура пазов.

В завершение моделирования выполняем две операции:

  • построение скругления во внутренней области днища;
  • «вырезание» внутреннего профиля поршня, чтобы убрать лишний металл, который образовался в процессе моделирования.

Построенная модель детали «Поршень 74976.54­3» представлена на рис. 9.

Рис. 9. 3D-модель детали «Поршень 74976.54-3»

Список использованной литературы:

  1. Бунаков П.Ю. Высокоинтегрированные технологии в металлообработке / П.Ю. Бунаков, Э.В. Широких. М.:ДМК Пресс, 2011. 208 с.
  2. Бунаков П.Ю. Сквозное проектирование в T­FLEX. М.: ДМК Пресс, 2009.
  3. Бунаков П.Ю. Сквозное проектирование в машиностроении. Основы теории и практикум / Бунаков П.Ю., Широких Э.В. М.:ДМК Пресс, 2010. 120 с.:ил.
  4. Погребняк Г.Е., Белов В.В. 3D­моделирование изделий машиностроения в T­FLEX CAD 3D // Вторая международная научно­практическая конференция «Актуальные вопросы технических наук в современных условиях». Санкт­Петербург, 2015. С. 7­12. 

1 Комбинация цифр после названия детали означает его номер по спецификации сборочного изделия. На первом месте должна быть комбинация заводского номера изделия — 74976, но поскольку рассматривается только один узел, то эту информацию можно не указывать, ограничиваясь только номером детали.

3D Проектирование

Трехмерное моделирование

Технологии 3-х мерного моделирования зданий и технологических процессов помогают избежать перерасхода материалов и минимизировать вероятность ошибки. На основе вариантного проектирования и современных технологий мы подбираем экономически обоснованное решение оптимально подходящее для реализации проекта.

Проект ангара полностью разработанный с применением технологии 3D моделирования.

Модель полная сборка Ангар. dwfx - Скачать

Модель КМ.dwfx - Скачать

Каркас здания построен из несущих элементов по ГОСТ, с полным набором характеристик, что в последствие позволило сгенерировать все спецификации.

Степень проработки и детализации позволила выполнить нарезку всех требуемых видов и узлов в автоматическом режиме.

Модель Армирование Фундамента.dwfx - Скачать

Кропотливая настройка стилей несущих элементов и экранных представлений позволяет эффективно использовать все преимущества Моделирования и значительно ускоряет процесс проектирования.

Чертежи марки КМ

Чертежи марки КЖ

Генеральный директор ООО "Регион"
Щукин Алексей Владимирович



P/S. от директора компании ООО «Регион»:

Если вы зашли к нам на сайт  не просто в процессе изучения «работы сайта», а с целью найти решения Вашей инженерной задачи, моя компания готова выполнить для Вас базовый инжиниринг или проект и помочь принять верное решение.

Мы сотрудничаем с крупнейшими Российскими и Европейскими производителями, что позволяет предлагать максимально выгодные решения с точки зрения капитальных и эксплуатационных затрат.

В отдельных случаях – при заключении контракта на поставку крупного инженерного оборудования мы готовы выполнить разработку рабочего проекта Бесплатно.

Мы не навязываем оборудование собственного производства, мы предлагаем варианты решения Вашей инженерной задачи по открытой, обоснованной цене, на базе передовых решений и опыта.

С уважением, генеральный директор ООО «Регион»
Щукин Алексей Владимирович

Телефон для связи: +7 (812) 627-93-38

Эволюция 3D-САПР проектирования — Дизайн на vc.

ru

Программное обеспечение для автоматизированного проектирования (или САПР) используется художниками-графиками, архитекторами, дизайнерами интерьеров, инженерами и многими другими при создании эскизов, технических чертежей, визуализаций для различных целей.

5239 просмотров

Эволюция 3D САПР проектирования Павел Самута

Генеральные подрядчики, строители, производители и смежные области используют эти возможности для представления готового проекта, а также для облегчения создания самого продукта. Термин «САПР для машиностроения» в нашей стране обычно используют в тех случаях, когда речь идет о пакетах программ, которые в англоязычной терминологии называются CAD/CAM/CAE. Другими словами, это ПО для автоматизированного проектирования (CAD), подготовки производства (CAM) и инженерного анализа (CAE). Существуют САПР и для других областей — разработки электронных приборов, строительного проектирования, но они имеют свою специфику.Идея автоматизировать проектирование зародилась в конце 50-х годов прошлого века, почти одновременно с появлением коммерческих компьютеров. А уже в начале 60 системы подготовки производства.

3D CAD дизайн позволяет манипулировать, извлекать 2D и отображать надежные технические данные в реалистичную модель. Павел Самута

3D CAD дизайн позволяет манипулировать, извлекать и отображать надежные технические данные в реалистичную модель. В отличие от плоских чертежей и двумерных чертежей, опции 3D-рендеринга создают виртуальную среду, которая может быть представлена и даже изменена в режиме реального времени. Разумеется, не так уж сложно представить множество важных и разнообразных преимуществ таких рабочих моделей для ряда профессий.

Производители могут создавать виртуальные прототипы нового продукта и видеть его использование и потенциальные проблемы, не создавая физическое устройство. Павел Самута

Например, архитекторы-проектировщики и их клиенты могут видеть, как может выглядеть проект, когда он полностью завершен до того, как фундамент заложен. Производители могут создавать виртуальные прототипы нового продукта и видеть его использование и потенциальные проблемы, не создавая физическое устройство. Инженеры могут создавать рабочие трехмерные модели инфраструктуры, которые города используют, чтобы в конечном итоге влиять на основные процессы принятия решений по построению новых дорожных развязок с учетом загруженности магистралей.

Картина "Чертежники". 1967 г Иван Степанов

Все это, как говорится, не всегда было так. Во времена, предшествовавшие программному обеспечению для автоматизированного проектирования, рисовальщику и женщинам приходилось вручную чертить каждый эскиз и рабочий чертеж, независимо от того, насколько он утомителен (и он всегда был утомительным). Это забирало невероятно много времени и труда.

По истечении этого времени, но еще до появления компьютерного трехмерного моделирования, программное обеспечение для автоматизированного проектирования позволяло выполнять только базовые, фундаментальные, двумерные работы по рисованию.

Хотя это, безусловно, было полезным и улучшением по сравнению с нарисованными от руки методами, оно не заменяло необходимость завершения некоторого физического создания в процессе производства.

Учитывая, как далеко продвинулся этот процесс, стоит взглянуть на то, с чего он начался и как он попал туда, где он сейчас находится. Попутно полезно рассмотреть различные методы и процедуры, благодаря которым 3D CAD спроектировал инструмент, которым он является. Это обеспечивает дополнительный контекст и взгляд на то, как художники, дизайнеры и инженеры теперь делают свою работу более ценной и более эффективной одновременно.

Начало 3D CAD проектирования

Начало программного обеспечения для автоматизированного проектирования и 3D CAD проектирования восходит к середине двадцатого века. На самом деле, не стоит преуменьшать, что большая часть этого восходит к одному человеку, инженеру по имени Патрик Ханратти, отцу всего этого. В самом начале, когда он вышел из службы, и понятия не имел, что собирается делать, так как до этого его учили быть певцом. Его голосовые связки и легкие были повреждены в результате крушения B-29, в котором он выжил. Он должен был найти другую профессию. Одним из уроков, которые он должен был пройти, будучи стрелком с дистанционным управлением, был компьютерный курс. Компьютеры в те времена означали аналоговые компьютеры. Почти случайно обнаружил свою страсть к вычислительной технике и программированию, отвечая на вопросы газетных объявлений о поиске программистов в его родном городе Сан-Диего после возвращения из службы в ВВС во время корейской войны. Несмотря на отсутствие даже образования в колледже, Ханратти в 1954 году успешно начал карьеру программиста в авистроительной компании Convair. После того как Ханратти был нанят в подразделение Convair компании General Dynamic, он быстро освоил программирование, без какой-либо формальной подготовки. IBM 650 была первой машиной, на которой он работал. И параллельно с этим научился программировать Univac Scientific 1103-A от Сперри Рэнда.

Затем он перешел в компанию General Electric, которая опубликовала в газете объявление о том, что они создают компьютерную компанию в Фениксе, в 1957 году Патрик Дж. Ханратти где создал свой первый CAM-пакет PRONTO (Programme for Numerical Tooling Operations) это был язык системы CAM 2½ оси, который позволял программистам создавать движения инструмента для обработки деталей. Для управления машиной была изготовлена бумажная перфокарта, и она получила премию имени Джозефа Мари Жаккарда [в 1982 году от Общества числового контроля]. Позже - Machine Tool Director (MTD). Примерно в то же время Ханратти также начал работать в области компьютерной графики, что до того момента делали очень немногие.

​Patrick Hanratty - пионер отрасли CAD/CAM, основатель компании Manufacturing and Consulting Services (MSC). Павел Самута

В 1962 году Ханратти покинул GE, чтобы присоединиться к General Motors Corp. (Детройт), где он был частью команды в исследовательских лабораториях GM, расположенных в Техническом центре автопроизводителя (Уоррен, Мичиган). В GM Ханратти разработал графику для проекта GM DAC (Design Augmented by Computers), работая над экспериментальной обработкой, решая задачи, связанные с трех-, четырех- и пятиосевой обработкой поверхности.

Эта оригинальная программа САПР могла включать в себя адаптивную визуальную графику для пользователя, беспрецедентную разработку в вычислительной технике, пусть даже и двумерную по своей природе.

Первоначально система использовалась главным образом в автомобильной промышленности, и в конечном итоге она устарела, и на ее место пришла другая система.

В 1967 работал в Astronautics Corporation. После того, как Astronautics Corporation была поглощена McDonnel Douglas, из-за этого Ханратти начал свое собственное предприятие в 1970-х годах, чтобы создать и продать новое решение для разработки САПР.

В 1970 Ханратти основал собственную компанию Integrated Computer Systems ICS (позже перименованную в MSC) , где он и его команда разработали систему CAD / CAM для миникомпьютеров Redcor с использованием TPL (язык программирования). Несмотря на высокую оценку, программное обеспечение ICS INTERAPT не стало коммерческим успехом из-за узкой динамики реализации программного обеспечения и того факта, что Ханратти написал код на языке программирования, который на самом деле мало кто знал (это был его собственный, на самом деле), компания не просуществовала долго. В конце концов, Ханратти наконец-то добился коммерческого успеха в новой компании под названием Manufacturing and Consulting Services. Среди продуктов MSC такие известные системы как INTERART, ADAM, ANVILL. Его новое программное обеспечение называлось ADAM (Automated Drafting and Machining). которое в то время считалось единственной коммерчески доступной системой черчения и обработки, и оно учитывало интегративную и адаптивную систему для графического представления, технического рисования и производства.

Он написал программу на широко понятном и используемом языке программирования и создал ее для работы практически с любым доступным в то время вычислительным устройством, что, безусловно, помогло добиться благоприятного результата. С 1980-х годов пришли компьютерные терминалы UNIX, и весь ландшафт изменился. MCS продолжила разработку более механического САПР и программного обеспечения для производства, сначала с пакетом AD-2000, а затем с ПК и системами ANVIL CAD / CAM на базе UNIX. ANVIL был невероятно захватывающим продуктом в то время, потому что он действительно работал хорошо и преодолел ограничения, типичные для продуктов на базе ПК того времени. Тогда Ханратти был уже легендой. Он был блестящим и самоуверенным гением, который был в состоянии, когда он мог делать практически все, что хотел.

​Поверхностные модели в программном обеспечении Ханратти ANVIL-5000 от MCS включали как каркасную, так и затененную версии. Павел Самута

Опираясь на новаторскую технологию, которая намного опережала остальную часть рынка, ANVIL-5000 реализовал согласованный пользовательский интерфейс для всех приложений, а также базу данных двойной точности для каркасных, поверхностных и твердотельных моделей и всех приложений, использующих эти данные. Одним из наиболее значительных дополнений стал новый дополнительный модуль моделирования твердых тел под названием OMNISOLIDS, в результате чего был получен один из первых пакетов CAD / CAM для плотной интеграции каркаса, поверхностей и твердых тел.

Многие наблюдатели говорят, 70% трехмерных механических CAD-систем восходят истоком к Ханратти и его программному коду ADAM.

Эволюция 3D CAD дизайна

Возможно, Ханратти начал целую область трехмерного графического интерфейса для дизайнеров и инженеров-механиков, но эта технология прошла долгий путь со времен расцвета 1970-х годов.

В результате начали появляться крупные коммерческие системы программного обеспечения для автоматизированного проектирования, такие как CATIA (сокращение от «автоматизированное трехмерное интерактивное приложение»), особенно в автомобильной и аэрокосмической областях.

Тем не менее, только после появления первоначального персонального компьютера IBM мир будет готов к широкому распространению программ САПР.

Возможно, однако, что ни один год не является более важным для программных решений для проектирования САПР, чем в 1982 году. В этом году группа программистов объединилась и создала компанию, известную как Autodesk. Год спустя они сделали свою флагманскую программу AutoCAD доступной всему миру, стоимостью всего 1 тыс. долл. Правда, в те времена ПК были 16-разрядными, и их мощности хватало лишь для двумерных построений — черчения и создания эскизов. Однако это не помешало новинке иметь огромный успех у пользователей.

Это был самый первый известный программный пакет для автоматизированного проектирования, созданный для компьютеров IBM, и снова поле изменилось навсегда.

Выпуск AutoCAD стал важным событием в развитии программного обеспечения для автоматизированного проектирования. У программистов в Autodesk была цель создать продукт, который бы делал почти все, что могли делать другие пакеты САПР в то время, при этом взимая небольшую часть расходов.

При этом Autodesk единолично изменила траекторию программирования САПР, а также коммерческой доступности и доступности в течение десятилетий. Тем не менее, почти все такие программы застряли в двух измерениях.

Программа, которая изменила ландшафт еще раз - и буквально дала миру дизайна другое измерение - была названа Pro / ENGINEER, созданной Parametric Technology Corporation.

Это было решение для автоматизированного проектирования, основанное на трехмерной геометрии и многофункциональных, основанных на значениях операциях для определения аспектов и узлов инженерных или конструкторских проектов. Программа на самом деле все еще используется на ПК Microsoft, хотя сейчас она называется Creo.

Pro / ENGINEER (Creo) также работал на компьютерных терминалах UNIX, поскольку персональные компьютеры не обладали достаточной вычислительной мощностью и скоростью, чтобы надежно использовать такое программное обеспечение, но это все еще было важным поворотным моментом. В конце концов, были выпущены две другие программы-единомышленники, ACIS и Parasolid, каждая из которых заложила основу для других программных пакетов для автоматизированного проектирования и графических решений.

3D CAD проектирование сегодня

3D CAD проектирование сегодня Павел Самута

Наиболее бурное развитие САПР происходило в 90-х годах, когда Intel выпустила процессор Pentium Pro, а Microsoft — систему Windows NT. Тогда на поле вышли новые игроки «средней весовой категории», которые заполнили нишу между дорогими продуктами, обладающими множеством функций, и программами типа AutoCAD. В результате сложилось существующее и поныне деление САПР на три класса: тяжелый, средний и легкий. Такая классификация возникла исторически, и хотя уже давно идут разговоры о том, что грани между классами постепенно стираются, они продолжают существовать, так как системы по-прежнему различаются и по цене, и по функциональным возможностям. Следует добавить, что кроме универсальных САПР также выпускаются и различные специализированные продукты, например, для инженерного анализа, расчета трубопроводов, анализа литья металлов, проектирования металлоконструкций и множества других конкретных задач.

Сегодня мир программного обеспечения для 3D-дизайна представляет собой виртуальную индустрию программ и графических пакетов, которые делают практически все, что может себе представить дизайнер или инженер. Вышеупомянутый Autodesk является лидером в области программ САПР, но есть и много других, некоторые из которых предназначены для более узких, более нишевых областей или интересов.

Вот несколько основных примеров современных решений для 3D CAD проектирования: Kompas 3D, 3ds Max, Blender, Cinema 4D, Rhino3D, SketchUp, Fusion 360 и SolidWorks. Хотите верьте, хотите нет, но на самом деле это все популярные решения в этой области, в зависимости от конкретных потребностей дизайнера или инженера.В настоящее время на рынке осталось лишь три САПР верхнего ценового класса — Unigraphics NX компании EDS, CATIA французской фирмы Dassault Systemes (которая продвигает ее вместе с IBM) и Pro/Engineer от РТС (Parametric Technology Corp.). Раньше мощных системы было больше, но после череды слияний и поглощений компаний, число пакетов сократилось. Упомянутые компании — лидеры в области САПР, а их продукты занимают львиную долю рынка в денежном выражении. Главная особенность «тяжелых» САПР — обширные функциональные возможности, высокая производительность и стабильность работы — все это результат длительного развития. Однако, эти системы немолоды — CATIA появилась в 1981 г., Pro/Engineer — в 1988 г., а Unigraphics NX, хотя и вышла в 2002 г., является результатом слияния двух весьма почтенных по возрасту систем — Unigraphics и I-Deas, полученных фирмой EDS в результате приобретения компаний Unigraphics и SDRC. Несмотря на то, что тяжелые системы стоят значительно дороже своих более «легких» собратьев (десятки тысяч долларов за одно рабочее место), затраты на их приобретение окупаются, особенно когда речь идет о сложном производстве, например машиностроении, двигателестроении, авиационной и аэрокосмической промышленности. Однако крупных клиентов, способных платить за САПР миллионы долларов не так много.

Некоторые из них даже совершенно бесплатны: Blender, Google SketchUp, MeshLab, BRL-CAD, K-3D, MakeHuman, OpenSCAD, что является довольно замечательным показателем того, как далеко продвинулась эта конкретная отрасль с момента ее появления.

Сейчас рынок развивается эволюционно: расширяются функциональные возможности продуктов, повышается производительность, упрощается использование. Но, возможно, вскоре нас ждет очередная революция. Аналитики из Cambashi считают, что это произойдет, когда поставщики САПР начнут использовать для хранения инженерных данных (чертежей, трехмерных моделей, списков материалов и т. д.) не файловые структуры, а стандартные базы данных SQL-типа. В результате инженерная информация станет структурированной, и управлять ею будет гораздо проще, чем теперь.

Работа, которую программы САПР способны обрабатывать и визуализировать, поистине замечательна, а в некоторых случаях просто захватывает дух. Павел Самута

Работа, которую эти программы способны обрабатывать и визуализировать, поистине замечательна, а в некоторых случаях просто захватывает дух. От архитектурных проектов и рабочих прототипов до интерактивной 3D-графики для развлекательных и медийных компаний, таких как стартап Kino-mo. Будь то дополнение к дому, новая линейка продуктов для производства или даже надежная и интерактивная видеоигра, программные решения для проектирования 3D CAD делают все это как никогда ранее.

20 бесплатных программ для 3D-моделирования

Автор: Диана Сиддикви Рейтинг топика: +1 IT-копирайтер, переводчик, контент-менеджер.

Программы для 3D-моделирования могут помочь превратить некоторые идеи в красивые модели и прототипы, которые впоследствии можно будет использовать в самых разных целях. Эти инструменты позволяют создавать модели с нуля, независимо от уровня подготовки. Некоторые 3D редакторы достаточно просты, так что их в короткие сроки освоит даже новичок. Сегодня 3D-модели используются в самых различных сферах: это кино, компьютерные игры, дизайн интерьера, архитектура и многое другое.



Выбор оптимального программного обеспечения для моделирования часто бывает трудным, так как непросто найти программу, в которой был бы весь необходимый функционал. FreelanceToday предлагает вашему вниманию 20 бесплатных программ для 3D-моделирования.



WINGS 3D



Программа Wings 3D является продвинутым инструментом для трехмерного моделирования. Пользователям предоставляется множество инструментов, с помощью которых можно создавать очень реалистичные модели. Wings 3D имеет настраиваемый интерфейс, встроенный инструмент отображения AutoUV и может экспортировать готовые файлы в большинство популярных 3D-форматов. Несмотря на все свои достоинства, такие, как поддержка виртуального отображения для симметричного моделирования, Wings 3D не поддерживает анимацию.

Доступно для:  Windows, | OS X | Linux


DAZ STUDIO




Daz Studio – это мощное и при этом совершенно бесплатное программное обеспечение для трехмерного моделирования. Нельзя сказать, что это легкий для освоения инструмент – новичкам придется долго изучать возможности программы. Создатели программы позаботились о пользовательском опыте, но удобство Daz Studio удастся оценить далеко не сразу. Одной из фишек программы является создание 3D-изображений с GPU ускорением во время рендеринга, что дает возможность создавать очень реалистичные модели. Также в Daz Studio имеется поддержка создания сцен и функционал для анимации моделей.

Доступно  для:  Windows, | OS X


OPEN SCAD




Бесплатное программное обеспечение для 3D-моделирования Open SCAD создано для серьезного проектирования (промдизайн, интерьеры, архитектура). Художественные аспекты создателей программы интересовали в гораздо меньшей степени. В отличие от других программ подобного плана, Open SCAD не является интерактивным инструментом – это 3D-компилятор, который отображает детали проекта в трехмерном виде.

Доступно для:  Windows, | OS X | Linux


AUTODESK 123D




Программа AutoDesk 123D – это большой набор различных инструментов для CAD и 3D-моделирования. С помощью программы можно проектировать, создавать и визуализировать практически любые 3D-модели. AutoDesk также поддерживает технологию 3D-печати. Основной сайт AutoDesk 123D имеет несколько сателлитов, где можно найти множество интересных бесплатных 3D-моделей, с которыми можно поэкспериментировать или просто использовать их в личных целях.

Доступно для:  Windows, | OS X | IOS |


MESHMIXER 3.0




Meshmixer 3.0 позволяет проектировать и визуализировать 3D-конструкции путем объединения двух или нескольких моделей всего за несколько простых шагов. В программе для этого имеется удобная функция «cut and paste», то есть можно вырезать из модели нужные части и вставлять их в другую модель. Программа даже поддерживает лепку – пользователь может создавать виртуальную скульптуру, формируя и уточняя поверхность точно так же, как если бы он лепил модель из глины. И все это в режиме реального времени! Программа поддерживает 3D-печать, готовые модели полностью оптимизированы для отправки в принтер.

Доступно  для:  Windows, | OS X


3DRESHAPER




3DReshaper является доступным и простым в использовании программным обеспечением для 3D-моделирования. Программу можно использовать в различных областях, таких как искусство, горнодобывающая промышленность, гражданское строительство или судостроение. 3DReshaper поставляется с поддержкой различных сценариев и текстур и имеет множество полезных инструментов и функций, облегчающих процесс трехмерного моделирования.

Доступно  для:  Windows


3DCRAFTER




Бесплатная программа 3D Crafter предназначена для 3D-моделирования в режиме реального времени и создания анимаций. Основная фишка данного редактора – интуитивно понятный подход «drag-and-drop». Сложные модели могут быть построены с помощью простых форм, программа поддерживает скульптурное моделирование и 3D-печать. Это один из самых удобных инструментов для создания анимации.

Доступно  для:  Windows


PTC CREO




PTC Creo – это комплексная система, созданная специально для инженеров, работающих в сфере машиностроения, а также для конструкторов и технологов. Программа также будет полезна для дизайнеров, которые создают продукты, используя методы автоматизированного проектирования. Прямое моделирование позволяет создавать конструкции по существующим чертежам или использовать программу для визуализации новых идей. Изменения в геометрию объекта можно внести очень быстро, что существенно ускоряет процесс работы. Программа, в отличие от предыдущих, платная, однако есть 30-дневный триал и бесплатная версия для преподавателей и студентов.

Доступно  для:  Windows


LEOCAD




Бесплатное программное обеспечение LeoCAD – это система автоматизированного проектирования виртуальных моделей LEGO. Есть версии для Windows, Mac OS и Linux. Программа может стать хорошей альтернативой Lego Digital Designer (LDD), так как имеет простой интерфейс, поддерживает ключевые кадры и работает в режиме анимации. Именно поддержка анимации выделяет LeoCAD на фоне других программ подобного плана.

Доступно  для:  Windows, | OS X | Linux


VUE PIONEER




Программа VUE Pioneer поможет создать трехмерную модель для визуализации ландшафта. Софт может быть полезен для продвинутых пользователей, которые ищут удобные инструменты для рендеринга. Pioneer позволяет создавать удивительные 3D-ландшафты благодаря наличию большого количества пресетов и обеспечивает прямой доступ к Cornucopia 3D-контенту. С помощью программы можно создать множество эффектов освещения.

Доступно  для:  Windows, | OS X


NETFABB




Netfabb – это не только программа для просмотра интерактивных трехмерных сцен, с его помощью можно анализировать, редактировать и изменять 3D-модели. Программа поддерживает 3D-печать и является самым легким и простым инструментом с точки зрения установки и использования.

Доступно  для:  Windows, | OS X | Linux


NAROCAD




Бесплатная программа NaroCad – это полноценная и расширяемая система автоматического проектирования, основанная на технологии OpenCascade, и работающая на платформах Windows и Linux. В  программе имеется весь необходимый функционал, имеется поддержка основных и усовершенствованных операций трехмерного моделирования. Функции программы могут быть расширены с помощью плагинов и программного интерфейса.

Доступно  для:  Windows, | Linux


LEGO DIGITAL DESIGNER




LEGO Digital Designer позволяет строить трехмерные модели с использованием виртуальных кирпичиков (блоков) конструктора LEGO. Результат можно экспортировать в различные форматы и продолжить работу в других 3D-редакторах.

Доступно  для:  Windows, | OS X


ZCAD




Бесплатную программу ZCAD можно использовать для создания 2D и 3D- чертежей. Редактор поддерживает различные платформы и обеспечивает большие углы обзора. Наличие множества удобных инструментов, позволяет решить большинство проблем, связанных с моделированием трехмерных объектов. Пользовательский интерфейс программы простой и понятный, что существенно облегчает процесс рисования. Готовый проект можно сохранить в формате AutoCAD и других популярных 3D-форматах.

Доступно  для:  Windows, | Linux


HOUDINI APPRENTICE




Бесплатная версия Houdini FX,  Houdini Apprentice, пригодится студентам, художникам и любителям, создающим некоммерческие проекты трехмерных моделей. Программа обладает несколько урезанным, но вместе с тем достаточно широким функционалом и тщательно продуманным пользовательским интерфейсом. К недостаткам бесплатной версии можно отнести водяной знак, который отображается на 3D-визуализации.

Доступно  для:  Windows, | OS X | Linux


DESIGNSPARK




Приложение для создания рабочих дизайн-листов позволяет создавать достаточно подробные 3D-модели. Создатели программы позаботились о функциях, позволяющих устранять проблемные места путем изменений и дополнений к существующему дизайну. Также с помощью DesignSpark можно быстро изменить концепцию 3D-продукта. Программа поддерживает прямую технику моделирования и 3D-печать моделей.

Доступно  для:  Windows


FREECAD






FreeCAD – это параметрический 3D-моделлер, разработанный для создания реальных объектов любого размера. Пользователь может легко изменить дизайн, используя историю модели и изменяя отдельные параметры. Программа мультиплатформенная, умеет считывать и записывать различные форматы файлов.  FreeCAD позволяет создавать собственные модули и затем использовать их в дальнейшей работе.

Доступно  для:  Windows, | OS X | Linux


SCULPTRIS




Бесплатная программа Sculptris откроет перед пользователями окно в захватывающий мир 3D. Особенностями Sculptris являются удобная навигация и простота использования. Программу легко освоит даже новичок, у которого нет никакого опыта в цифровом искусстве или трехмерном моделировании. Процесс работы построен так, что можно забыть о геометрии и просто создавать модель, при этом бережно расходуя ресурсы компьютера.

Доступно  для:  Windows, | Linux


MESHMAGIC 3D




Программу MeshMagic можно использовать для 3D-рендеринга файлов, а также для создания двухмерных объектов или их конвертации в 3D. Программное обеспечение имеет интуитивно понятный интерфейс и может использоваться для решения самых разных задач. В настоящее время Mesh Magic поддерживает только Windows. Результат сохраняется в популярном формате STL, который можно открыть и редактировать в большинстве онлайн и оффлайн инструментов для 3D-моделирования.

Доступно  для:  Windows


OPEN CASCADE




Open Cascade – это комплект разработчика программного обеспечения, предназначенный для создания приложений, связанных с 3D-CAD. Он включает в себя специальные, разработанный сообществом C++ библиотеки классов, которые можно использовать для моделирования, визуализации и обмена данных, а также для быстрой разработки приложений.

Доступно  для:  Windows, | OS X | Linux

ИСТОЧНИК



3D Slash - 3D кусок пирога

Самый простой способ творить в 3D ... и самый увлекательный! Создайте прямо сейчас!

Что такое 3D Slash?

Уникальный интерфейс:
весело, как строительная игра!

Легко начать работу с

Расширенные функции
для точной работы

Командные особенности
предназначены для школ

Награжден, быстрые технологии

Онлайн и офлайн,
синхронизированных приложений

Наши партнеры

Создавайте четкие дизайны

Что говорят эксперты

Что говорят наши пользователи

«Все, что касается 3D Slash, легко понять, и моим 7-классникам практически не нужно наставлять, когда они овладеют основами.Очень интуитивно понятный, детям нравится "

Джим Рид, преподаватель мультимедийной лаборатории, средняя школа Форествью, Миннесота

«Дети ОБОЖАЮТ работать с ним. В целом, до сих пор это был идеальный инструмент для учеников такого уровня».

Энди МакКин Координатор по технологиям нижней школы, Дневная школа в Фениксе, Аризона

«Я долго искал приложение для импорта дизайнов из Интернета, ремикса и печати их - потом я нашел 3D Slash.«

ГрегуарОснователь Always Innovating, Калифорния, США

«Благодаря вашему программному обеспечению я решил инвестировать в 3D-принтер, теперь, когда у меня есть возможность создавать свои собственные проекты».

Phil3D Slasher

Кто может использовать 3D Slash?

  • Физические лица
  • Родители
  • Дети
  • Производители
  • Масштабные моделисты
  • Строительные фанаты игр
  • Учителя STEM (см. Нашу страницу "Образование")
  • Малые предприятия
  • Корпоративные общества
  • Конструкторы прототипов
  • Дизайнеры украшений
  • Архитекторы

Наши планы

3D Slash в прессе

Вырезай, полируй, строй свою тему,
Но исправь свою колеблющуюся мечту
В суровой скале верховной.

- Теофиль Готье (1811-1872)

Топ-11 лучших программ для работы с 3D для начинающих

3D-печать может показаться сложной, если вы новичок без опыта, особенно когда дело доходит до использования программного обеспечения для 3D. Это может заставить людей сдаться, прежде чем создавать свои готовые файлы STL. Чтобы помочь вам преодолеть эту проблему и достичь ваших целей в области 3D-печати, мы создали следующее программное обеспечение Top 11 3D для начинающих. Список .Это программное обеспечение для 3D-моделирования поможет вам спроектировать выбранную 3D-модель, которую затем можно использовать для печати финальной детали на 3D-принтере FDM или SLA в домашних условиях! Это 3D-программное обеспечение не всегда может включать в себя слайсер или инструмент для восстановления, поэтому, если вы ищете программное обеспечение, специально предназначенное для разрезания или восстановления вашего файла, мы также поможем вам!

1. Морфи

Разработанное нью-йоркским стартапом, Morphi - это программное приложение для работы в 3D, специально разработанное для использования на планшетах. Приложение позволяет легко создавать 3D-модели и содержит полную библиотеку с большим количеством декоративных и функциональных моделей.Хотя само приложение является бесплатным, вам придется заплатить, чтобы открыть определенные 3D-модели и инструменты приложения. Если вы заинтересованы в использовании этой версии в школах, существует другая версия только для этого, Morphi Edu, которая стоит 4,99 доллара за 20 загрузок. Вы можете найти больше информации ЗДЕСЬ.

2. БлокиCAD

Это программное обеспечение для 3D-моделирования было специально создано в образовательных целях, его разработка ведется для того, чтобы впоследствии любой мог использовать OpenSCAD, более профессиональное программное обеспечение САПР.Команды для развития предметов и их трансформации представлены цветными блоками, напоминающими всем известные конструкторы LEGO. Код BlocksCAD полностью совместим с OpenSCAD, так что вы можете дать своим моделям последний штрих. Форматы экспорта могут быть OpenSCAD или STL. Чтобы каждый мог научиться использовать программное обеспечение, у BlocksCAD есть канал Youtube с различными учебными пособиями по 3D-моделированию и стоит 149 долларов в год. Больше информации ЗДЕСЬ.

3.Леополия

Leopoly - это программное обеспечение для облачного 3D-моделирования, разработанное венгерским стартапом LeoPoly. Простой и легкий в использовании, он предлагает различные варианты при моделировании объекта, такие как библиотека доступных объектов, которые можно настроить с точки зрения цвета и текста, а также пользователь может выбрать модель из галереи файлов, созданных другими пользователей. Это программное обеспечение для 3D-моделирования в основном предназначено для брендов, дизайнеров, разработчиков, студентов и потребителей, которые только начинают заниматься 3D-моделированием.Вы можете найти больше информации ЗДЕСЬ.

4. 3D Slash

3DSlash был создан в 2013 году Сильвеном Хуэ, который был вдохновлен игрой своего сына в видеоигру Minecraft, игру, в которой вам нужно выжить в мире, созданном из маленьких квадратов. 3Dslash, как и Minecraft, использует силу маленьких блоков, которые вы можете удалить или использовать для создания своей 3D-модели. Программное обеспечение предлагает различные инструменты, которые помогают формировать ваши проекты, в том числе возможность преобразовывать детали из реальности в 3D с помощью всего лишь изображения, которое вы просто загружаете и отслеживаете.Благодаря разрешению до 0,1 мм эта программа поможет довольно точно создать ваш объект, что позволит вам воплотить в жизнь ваши творческие реалии! Вы можете найти больше информации ЗДЕСЬ.

5. TinkerCAD

Это бесплатное онлайн-программное обеспечение для 3D-моделирования от Autodesk, предназначенное для начинающих. В программе реализована интуитивно понятная концепция построения блоков, позволяющая разрабатывать модели из набора основных форм. Онлайн-программное обеспечение поставляется с библиотекой из миллионов файлов, которые пользователи могут использовать, чтобы находить формы, которые им больше всего подходят, и манипулировать ими по своему желанию.Он также напрямую взаимодействует со сторонними полиграфическими службами. Это довольно упрощенная программа, которая будет иметь ограничения для некоторых проектов. Тем не менее, он предназначен в основном для людей, не имеющих никакого опыта работы с 3D-моделированием для 3D-печати. Больше информации ЗДЕСЬ.

6. Clara.io

Clara.io, выпущенный Exocortex, представляет собой полнофункциональную облачную программу для трехмерного моделирования, анимации и рендеринга, которая запускается в вашем веб-браузере. Это облачное решение для 3D-моделирования позволяет создавать сложные 3D-модели, создавать красивые фотореалистичные изображения и делиться ими без установки каких-либо программ.Кривая обучения не слишком крутая, что делает его подходящим для пользователей, не имеющих большого опыта в 3D-моделировании. В этом программном обеспечении трехмерная геометрия состоит из различных элементов, известных как компоненты. Три разных компонента - это грани, края и вершины. На веб-сайте Clara.io вы найдете ресурсы, необходимые, чтобы узнать больше о том, как моделировать с помощью этого программного обеспечения.

7. SketchUp Make

Программа

Sketchup Make (ранее известная как SketchUp) была разработана в 2000 году компанией LastSoftware для использования в архитектурном дизайне, теперь она принадлежит Trimble Navigation LLC.Программа Sketchup бесплатна и предлагает простые инструменты для широкого круга пользователей: производителей, архитекторов, дизайнеров, инженеров и строителей. Эта программа позволяет легко изобразить ваши идеи в 3D-модели. Перед тем как приступить к созданию, вы можете выбрать шаблон, который будет сопровождать вас на протяжении всего процесса моделирования. Это очень универсальное 3D-программное обеспечение, которое поддерживает хороший баланс между удобством использования и функциональностью, хороший вариант для новичков, серьезно относящихся к изучению САПР. Вы можете найти больше информации ЗДЕСЬ.

8. Sculptris

Sculptris использует цифровую скульптуру в качестве основы для создания 3D-модели. Другими словами, вы сможете создавать свои 3D-модели, формируя любую сетку с помощью различных мазков кисти. Создание вашей модели будет похоже на формирование объекта из пластилина. Это программное обеспечение начинается как сфера, затем пользователь может моделировать по своему усмотрению, растягивая, копая, сглаживая и т. Д. Это делает его идеальным инструментом при создании анимированных персонажей или видеоигр.Sculptris принадлежит Pixologic, создателю Zbrush. Хотя это хорошее программное обеспечение для 3D-моделирования для начинающих, оно больше не находится в разработке, вы все еще можете загрузить его, но оно может быть несовместимо с новыми операционными системами. Более подробную информацию можно найти ЗДЕСЬ.

9. Момент вдохновения (MoI)

MoI - это программное обеспечение, которое доступно как для Windows, так и для Mac, и оно особенно полезно, поскольку пользовательский интерфейс сделан очень интуитивно понятным. Таким образом, это подходящее программное обеспечение для 3D-моделирования для новичков или тех, кто разочарован сложностью существующих инструментов САПР.Большинство пользователей являются дизайнерами или художниками, но расширенные логические функции программного обеспечения также позволяют создавать механические модели. Лицензия стоит 295 долларов.

10. Вектор

Vectary - это онлайн-инструмент для 3D-моделирования, с помощью которого вы можете создавать, публиковать и настраивать 3D-проекты. Vectary - это комбинация стандартного моделирования сетки, моделирования подразделений и параметрических плагинов. Он был создан с нуля, чтобы упростить использование 3D-моделирования для новичков (но также может быть полезно для профессионалов).Модели сохраняются в облаке, где они доступны через любой современный браузер, пользователи могут легко получить доступ к своим творениям и поделиться своими моделями из любой точки мира. Вы можете найти больше информации ЗДЕСЬ.

11. Мешмиксер

Программа Meshmixer - это бесплатная часть САПР из семейства программ Autodesk. Meshmixer не является типичным программным обеспечением САПР, так как он не позволяет создавать продукт с самого начала. Вместо этого это программное обеспечение поможет вам с анимацией, моделированием, застегиванием молний, ​​заполнением отверстий, полостью, трехмерной штамповкой поверхности и автоматическим ремонтом уже существующих моделей, которые вы изменяете, чтобы создать свои собственные.Вы можете найти больше информации ЗДЕСЬ.

Вам все еще нужна помощь в выборе программного обеспечения для 3D? Вы можете найти наши советы экспертов по выбору программного обеспечения для 3D-моделирования ЗДЕСЬ. Сообщите нам в комментариях ниже или на наших страницах в Facebook и Twitter, если приведенное выше объявление было полезно! Не забудьте подписаться на нашу бесплатную еженедельную рассылку новостей, где все последние новости в области 3D-печати доставляются прямо на ваш почтовый ящик!

Взгляд изнутри 3D-дизайн: что в нем заложено и к чему это приведет

Когда вы смотрите на фотографию, которая выглядит слишком безупречно или немного выходит за рамки нормы - объект или пейзаж в зловещей долине - есть вероятность, что вы смотрите на фотографию не на все.Вы могли бы смотреть на гиперреалистичный трехмерный дизайн, подобный тем, что создает Виллем Стапель. Нельзя сказать, что 3D-дизайнеры не могут создавать изображения, неотличимые от фотографий, они могут, но магия 3D-дизайна заключается в способности вытолкнуть изображения за пределы реалистичности и в новую, волшебную плоскость.

Через Виллема Стапеля.

Сказать, что работа Stapel произвела на нас впечатление, было бы преуменьшением. Мы большие поклонники, и когда у нас недавно появилась возможность узнать его мнение о 3D-дизайне и его творческом процессе, мы воспользовались этим.

Стапель начал заниматься 3D-дизайном, когда учился на графическом дизайне в Hogeschool voor de Kunsten в Утрехте, Нидерланды. Он начал с экспериментов с программным обеспечением для 3D-моделирования и говорит, что это все, что нужно сделать любому, кто интересуется 3D-дизайном. Однако это не единственный способ изучить 3D-дизайн. Колледжи и университеты по всему миру предлагают курсы по этому типу дизайна, а для тех, кто менее склонен к зачислению, существует бесчисленное множество онлайн-руководств, объясняющих методы для начинающих и продвинутых.

Так что же такое 3D-дизайн и куда он движется? Продолжайте читать, чтобы узнать.

Объяснение 3D-дизайна

Через Виллема Стапеля.

Итак, мы на той же странице, вот быстрый и грязный в 3D-дизайне:

Вы смотрели "Историю игрушек" и другие фильмы Pixar. Они были сделаны с помощью программного обеспечения для 3D-моделирования. Программное обеспечение для 3D-моделирования - это программа, которая позволяет дизайнеру создавать сложные, детализированные трехмерные цифровые объекты и миры, в которых они могут жить.Изображения, созданные с помощью этого типа программного обеспечения, могут быть настолько реалистичными или мультяшными, насколько этого хочет дизайнер. Чтобы получить более реалистичный пример 3D-моделирования в действии, подумайте об «Аватаре».

Программное обеспечение предоставляет моделируемое трехмерное пространство, в котором дизайнер может создавать объекты, вводя координаты в программу, а затем манипулируя формами, создаваемыми их координатами. Если для вас это звучит как класс геометрии, то это потому, что так оно и есть: 3D-моделирование - это смесь геометрии и дизайна, визуально представляющие определенные координаты изображения на карте.Часто проекты начинаются с простых многоугольников, которые дизайнеры уточняют до сложных форм с помощью инструментов, доступных в выбранном ими программном обеспечении, таких как инструменты для создания сплайновых кривых и инструменты для создания нерациональных b-сплайнов (NURBS).

Различные программы 3D-моделирования предлагают разные инструменты, и некоторые из них лучше подходят для дизайнеров с определенными стилями и дизайнерскими приложениями, чем другие. По словам Стапела, «САПР обычно используется для более промышленных вещей, таких как архитектурный или промышленный дизайн.3D-модели обычно имеют более свободную форму, но также могут быть чем-то очень техническим ».

Несколько популярных программ для 3D-моделирования:

  • AutoCad
  • Блендер
  • SketchUp
  • Zbrush

Stapel выбрал программу Cinema 4D, дополненную несколькими плагинами и дополнительными программами.

«3D-дизайн все еще находится в экспериментальной сфере»

Через Виллема Стапеля.

Значит, все возможно. В своих работах Стапель обыгрывает смелые цвета и варианты освещения, черпая вдохновение в классических композициях и на темы древнего искусства.

В настоящее время 3D-дизайн более популярен в коммерческом искусстве, чем вы, вероятно, думаете. Автомобильные компании регулярно используют 3D-моделирование в рекламных роликах, потому что это дешевле, проще, а когда рекламные ролики требуют экстремального вождения, безопаснее, чем наличие реального водителя, моделирующего возможности автомобиля.

«Со временем он может заменить большую часть фотографии, что уже начинает делать», - говорит Стапел. «Если вы посмотрите вокруг в коммерческой и художественной сферах, обнаружится множество трехмерных работ.”

Вы заметите, что большая часть работы Stapel связана с дизайном мебели. Функциональность - одна из отличительных черт 3D-дизайна: вы можете использовать ее для визуализации моделей разрабатываемых продуктов и обдумывать идеи, чтобы увидеть, как элемент может работать в пространстве. Кроме того, одним из распространенных практических способов использования 3D-моделирования является изучение автомобильных аварий путем воссоздания их в цифровых мирах.

Куда движется 3D-дизайн?

Через Виллема Стапеля.
Люди хотят воплотить в жизнь гиперреалистичную эстетику.Создавать невозможные пейзажи и воплощать их в реальность.

Stapel предсказывает большие перемены, поскольку все больше и больше людей узнают, что вы можете делать с 3D-дизайном. «Первой тенденцией всех в арт-пространстве казались уловки« постинтернетовские »образы, но теперь вы видите, что люди хотят воплотить в жизнь гиперреалистичную эстетику. Создавать невозможные пейзажи и воплощать их в реальность. Тенденции, которые мне лично очень нравятся, - это экстремальный фотореализм, более сложная реализация методов 3D-сканирования и применение этих инновационных методов в новых способах и контекстах, - говорит он.

Огромный элемент функциональности выходит за рамки привлекательности «дизайна». Трехмерный дизайн можно использовать для создания вещей, для эффективного создания вещей, которые в прошлом, возможно, было трудно создать.

Дизайн 3D-часов от Sele.

Наверное, один из самых крутых способов использования 3D-дизайна - это использовать его для создания вещей, например, как дизайнер и изобретатель Маркус Кайзер создал 3D-принтер на солнечной энергии, который может превращать песок пустыни в стеклянные объекты. Функциональный 3D-дизайн находит применение во многих различных областях, и, как говорит Стапел, «помимо искусства, есть применение в секторе здравоохранения, в промышленности и, надеюсь, в конечном итоге в экологических целях.«В мире 3D-дизайна впереди ждут захватывающие вещи.

В поисках вдохновения для 3D-дизайна

Через Виллема Стапеля.

Хотя формальное обучение дизайну никогда не помешает, Стапел объясняет, что не считает это необходимым для успешного 3D-дизайнера. Важно следовать вдохновению и развивать видение. «Некоторые люди сильно сосредотачиваются на технике и чрезвычайно талантливы в этом аспекте, в то время как другие специализируются на создании картины как выражения своего артистизма.У меня есть опыт графического дизайна, и я интересовался историей искусств, которые я хотел объединить и воплотить с помощью современных методов », - говорит он.

Лично Стапель черпает вдохновение в классических рисунках в своих работах. «Мне нравятся используемые темы, поскольку это всегда древние истории, повествования и темы, которые действительно поддаются современному переосмыслению. На детальном уровне есть что-то в цветовых решениях, классических композициях, освещении и материалах ».

Мне нравится создавать декорации, которые выглядят так, будто кто-то только что был там.

«Я начал с 3D, создавая изображения, вдохновленные темами древнего искусства, и все это было переосмыслено с помощью 3D-сканирования и 3D-объектов. Это по-прежнему сильно влияет на мою работу. Мне нравится создавать декорации, которые выглядят так, будто кто-то только что был там. Чтобы также добавить вещи, которые делают что-то реальное, пятна на стекле или немного ржавчины на металле ».

В последнее время Стапель в своей работе использует постчеловеческую атмосферу.Комбинируя модернистские здания с более классическим дизайном и роботизированными объектами, он создает сюрреалистические изображения.

В профессиональном плане он стремится к простоте. Вы увидите это на его веб-сайте - изображения определяют его бренд и позволяют сразу понять, что ждет зрителя. Как он резюмирует, «пусть эстетика работы говорит сама за себя и трансформируется в визуальную идентичность».

Через ManvsMachine для Squarespace.

Даже у такого успешного дизайнера, как Stapel, есть промышленные герои, на которых они смотрят и стремятся быть похожими.Когда мы спросили его, на кого он равняется, он ответил: «Есть пара известных компаний и агентств, которые создают красивые коммерческие вещи, такие как ManvsMachine (Лондон и Лос-Анджелес), Builder’s Club (Лондон) и CATK (Берлин). Я большой поклонник работ Фредерика Хеймана, чьи работы представляют собой своего рода постапокалиптический ренессанс, анимируя кадры, сделанные при 3D-сканировании ».

Стапель стремится найти баланс между своей коммерческой работой и личным искусством. «У меня больше идей, чем у меня есть времени на реализацию, - говорит он, - но для меня важно продолжать развиваться как художник.”

Как дизайнеры могут начать работу в этой области

Как сказал Стапель, все, что вам действительно нужно сделать, чтобы начать работу с 3D-дизайном, - это сесть за компьютер и начать экспериментировать с программным обеспечением для рендеринга. Но поиграться пока можно. Для 3D-дизайна требуется довольно крутое обучение, и тем, кто серьезно собирается стать 3D-дизайнером, Stapel рекомендует следующее:

Узнайте, как это и многое другое, с помощью GreyscaleGorilla.

«На Youtube можно найти много интересного, или, если у вас есть определенная проблема, всегда найдется Google, как бы это ни казалось очевидным.Думаю, я начал с руководств от greyscalegorilla, которые много рассказывают об основах программы. ENTAGMA также предлагает отличные обучающие материалы, но все они предназначены для Houdini, более продвинутого программного обеспечения для работы с 3D ».

Достижение профессионального успеха в качестве 3D-дизайнера

Хороший дизайн - это лишь часть профессионального успеха. Другая половина - это поиск клиентов, которые будут платить за вашу работу справедливую цену, и поддержание стабильного рабочего процесса.

По словам Стапеля, портфолио дизайнера является ключом к получению и обеспечению работы: «В художественной школе вы учитесь не только открывать, но и превращать свой собственный стиль в нечто коммерческое и художественное. Это такие тонкие вещи, как цветовая палитра, освещение и настроение, использование материала и так далее. Чтобы получить работу, нужна работа, и мне повезло, что люди обращаются ко мне из-за портфолио, которое я создал для себя. Работа с клиентами, которых привлекает ваш устоявшийся стиль, является огромным преимуществом, поэтому упор на портфолио является ключевым.”

Техника - это часть, но не все, построения сильного портфеля. «Я думаю, выяснить, какая техника лучше всего подходит для вас, не будучи рабом этой техники. Позвольте технике работать на вас. Но это верно не только в дизайне: рисование в идеальной технике не обязательно сделает вас хорошим художником ».

Стоит ли выполнять неоплачиваемую работу для рекламы - спорная тема среди креативщиков. Для Stapel это окупилось. «Я начал устраиваться на коммерческую работу из-за того, что уже выполнял неоплачиваемую или автономную работу.Коммерческая работа дала мне больше информации о методах и некоторых новых для меня аспектах создания чего-то прекрасного, что действительно расширило мой кругозор ».

Живу и работаю 3D-дизайнером

Стать внештатным 3D-дизайнером может быть непросто, но это открывает потрясающие возможности. «Мне нравится работать с широким кругом людей, иметь возможность создавать вещи, которые мне нравятся, и быть самим себе боссом», - говорит Стапел, размышляя о свободе, которую он имеет, чтобы путешествовать и работать из любого места в качестве фрилансера и о множестве клиентов он подвергается воздействию в этой должности.«Честно говоря, это прекрасная жизнь».

3D-дизайн повсюду, и как 3D-дизайнер Stapel работает в первую очередь с фотографами. Что касается отраслей, для которых он создан, все идет. 3D-дизайн может быть настолько техническим или произвольным, насколько это необходимо дизайнеру.

Откройте для себя волшебство 3D-дизайна

Stapel хочет, чтобы как можно больше людей понимали в 3D-дизайне, насколько он может быть удовлетворительным для создателя. «Честно говоря, это довольно волшебно», - говорит он. «Каждый раз, когда я нажимаю кнопку рендеринга, я немного удивляюсь, что получится.Очень приятно создавать что-то действительно реалистичное, но полностью сфабрикованное ".

Мир 3D-дизайна обладает огромным потенциалом как для дизайнеров, так и для брендов. Будь то гиперреалистичные объекты или сюрреалистические пейзажи, возможно все. Что вы с ним будете делать?

Хотите увидеть больше потрясающих 3D-дизайнов от профессиональных дизайнеров?
Прямо по этому пути.

Программное обеспечение

для 3D-печати - ПО для 3D-моделирования / Слайсеры / Хосты для 3D-принтеров

Обзор лучших программных инструментов для 3D-печати

Каждая 3D-печать начинается с 3D-модели, созданной в программе моделирования.Несколько лет назад нам пришлось потратить много денег и времени на приобретение и изучение программного обеспечения для моделирования. Сейчас доступно множество простых в использовании программ для моделирования, многие из которых бесплатны. Этот список включает некоторые из лучших вариантов и отсортирован по цене, а бесплатные - в алфавитном порядке.

В списке также указано, использует ли программное обеспечение твердотельное моделирование, тип 3D-моделирования, который всегда генерирует модели, которые являются «многогранными» или «водонепроницаемыми». Многогранная модель - это такая, в которой все стенки модели имеют некоторую толщину, необходимую для 3D-печати.Напротив, программное обеспечение, использующее полигональное моделирование, может создавать стены нулевой толщины; это хорошо для создания компьютерной графики для игр и фильмов, но бесполезно при 3D-печати моделей. Модели манифольдов можно создавать с помощью программного обеспечения для моделирования полигонов, для этого требуется больше шагов и опыта. Все программное обеспечение в этом списке может создавать модели для 3D-печати, но каждая модель, созданная с помощью программного обеспечения для твердотельного моделирования, пригодна для 3D-печати.

Кроме того, мы отметили, для какого уровня навыков пользователя предназначено каждое программное обеспечение: новичков, любителей, продвинутых пользователей и профессионалов.В общем, самые простые в использовании параметры находятся вверху, а наиболее эффективные - внизу, хотя повсюду встречаются некоторые выбросы. Большую часть этого программного обеспечения можно попробовать бесплатно, и для каждого из них есть бесплатные обучающие видео.

Быстрый переход к:

Программа для 3D-моделирования

Эти инструменты предназначены для создания моделей для 3D-печати. Некоторые из них довольно просты в использовании, а другие подходят только для профессиональных пользователей с многолетним опытом.

Tinkercad

  • Цена: Бесплатно
  • Твердое моделирование: Да
  • Предназначен для: Начинающих
  • В чем его особенность: Он разработан, чтобы позволить любому создавать модели для 3D-печати, и служит введением в твердотельное моделирование.

Это приложение для 3D-дизайна на основе браузера, предназначенное для начинающих. В программе реализована интуитивно понятная концепция построения блоков, позволяющая разрабатывать модели из набора основных форм.В Tinkercad есть множество учебных пособий и руководств, которые помогут любым начинающим новичкам получить дизайн, который им нужен. Он даже позволяет с легкостью обмениваться файлами и экспортировать их.

Обладая библиотекой, содержащей буквально миллионы файлов, пользователи могут находить формы, которые им больше всего подходят, и манипулировать ими по своему желанию. Он также имеет прямую интеграцию со сторонними службами печати, что позволяет печатать и получать отпечатки прямо у порога одним нажатием кнопки. Несмотря на то, что это может быть слишком просто до точки ограничения, это отличный способ узнать о 3D-моделировании.

Блендер

  • Цена: Бесплатно
  • Твердое моделирование:
  • Предназначен для: Любителей и продвинутых пользователей
  • В чем его особенность: Это открытый исходный код, богатый набор функций и инструменты для создания скульптур, анимации, моделирования, рендеринга, отслеживания движения и редактирования видео.

По сути, Blender охватывает многие аспекты создания 3D, включая моделирование, анимацию и симуляцию среди других.Это программное обеспечение с открытым исходным кодом требует сложного обучения и идеально подходит для пользователей, которые чувствуют себя готовыми перейти к разработке сложных 3D-моделей. Ознакомьтесь с нашими руководствами по Blender для страницы 3D-печати.

Blender - это фактически бесплатное программное обеспечение для 3D-моделирования, которое изначально предназначалось для 3D-анимации и рендеринга с использованием методов полигонального моделирования. Несмотря на свое происхождение как программное обеспечение для художников, оно считается вполне доступным. Одна из интересных особенностей программы - опция фотореалистичного рендеринга.Это придает моделям вид реализма, которого могут достичь немногие бесплатные программы.

BRL-CAD

  • Цена: Бесплатно
  • Твердое моделирование: Да
  • Предназначен для: Опытных пользователей
  • В чем его особенность: Разработан и используется армией США для поддержки баллистических и электромагнитных анализов. Также включает инструменты трассировки лучей и геометрического анализа.

Это программное обеспечение с открытым исходным кодом представляет собой усовершенствованную систему твердотельного моделирования с интерактивным редактированием геометрии.Судя по всему, он используется военными США для моделирования систем вооружения, показывая, что он довольно надежен, но при этом очень продвинут. BRL-CAD предлагает высокий уровень точности благодаря использованию определенных координат для упорядочивания геометрических фигур.

Он предлагает большую библиотеку простых и сложных форм, которые пользователи могут воплотить в свои собственные проекты. Они могут принимать разные формы и комбинировать их на досуге. Раньше программное обеспечение было довольно дорогим, однако несколько лет назад оно было переведено на открытый исходный код.В ее арсенале более 400 инструментов. Он также работает на больших скоростях, особенно с учетом того, насколько плотны его функции.

DesignSpark Mechanical

  • Цена: Бесплатно
  • Твердое моделирование: Да
  • Предназначен для: Любителей и продвинутых пользователей
  • Что делает его особенным: Библиотека 3D-моделей от промышленных поставщиков и возможность создавать спецификации для проектов.Также доступны электрические и CAD-инструменты для печатных плат.

Это отличное и бесплатное программное обеспечение САПР идеально подходит как для профессионалов, так и для продвинутых любителей. Пользовательский интерфейс относительно прост, а программное обеспечение работает быстро, что означает эффективное проектирование. У вас также есть возможность создать ведомость материалов, в которой рассчитывается стоимость печати потенциальных проектов 3D-дизайна.

DesignSpark Mechanical позволяет пользователям использовать встроенную библиотеку для смешивания с собственными чертежами.Еще одна функция, которая может оказаться полезной для новых пользователей, - это функция вытягивания, которая позволяет пользователям создавать 3D-модели только на основе поверхности. Он многофункциональный для бесплатного программного обеспечения и довольно удобен для начинающих.

FreeCAD

  • Цена: Бесплатно
  • Твердое моделирование: Да
  • Предназначен для: Любителей и продвинутых пользователей
  • Что делает его особенным: Модели полностью параметрически и пересчитываются по запросу со стеком отмены / повтора.Другие функции включают роботизированное моделирование, архитектурные инструменты и модуль траектории для CAM (автоматизированное производство).

Инструмент параметрического 3D-моделирования с открытым исходным кодом, позволяющий создавать реальные объекты любого размера. Параметрический компонент упрощает редактирование вашего дизайна. Просто перейдите в историю своей модели и измените параметры, и у вас будет другая модель. Как следует из названия, на самом деле это совершенно бесплатно. Плюс в том, что ни один из инструментов не заблокирован за стеной заработной платы, поэтому вы можете настраивать свои модели по своему желанию.

Это не лучший вариант для профессиональных целей, но это отличный инструмент для обучения. Несмотря на то, что это базовые опции и элементы дизайна, стоит попробовать, если вы новичок и не хотите вкладывать деньги во что-то, прежде чем окунетесь в воду.

OpenSCAD

  • Цена: Бесплатно
  • Твердое моделирование: Да
  • Предназначен для: Любителей и продвинутых пользователей
  • Что делает его особенным: Созданные для программистов, модели создаются с помощью сценариев набора текста.

OpenSCAD - бесплатное программное обеспечение с множеством функций и уникальным способом создания моделей. Это программное обеспечение использует программный подход к 3D-моделированию, что делает его уникальным дополнением к этому списку программных инструментов для 3D-печати. Вместо традиционного интерфейса интерактивного моделирования пользователи пишут код в файле сценария, который описывает параметры трехмерного объекта. После того, как вы ввели свой код, вы можете просмотреть созданные вами формы, нажав кнопку «скомпилировать».

Еще одна замечательная функция OpenSCAD - это возможность импортировать двухмерные чертежи и выдавливать их как трехмерные.Он использует профиль детали из чертежей, сделанных в стандартной программе для создания эскизов, и для этого использует файл SXF. Благодаря тому, что OpenSCAD уделяет больше внимания программированию, одним может понравиться, а другим - оттолкнуть. Тем не менее, это по-прежнему мощный инструмент.

Крылья3Д

  • Цена: Бесплатно
  • Твердое моделирование:
  • Предназначен для: Любителей и продвинутых пользователей
  • Что делает его особенным: Моделирование полигонов позволяет создавать более органичные формы.Доступ к стандартным инструментам можно получить из контекстного меню.

Wings3D - еще один инструмент многоугольной модели с открытым исходным кодом. Несмотря на то, что это бесплатное программное обеспечение, оно содержит широкий набор инструментов для создания сетки и выделения. Такие инструменты, как зеркало, упрощают симметричное моделирование. Поскольку это программа для начинающих, она очень удобна в использовании и требует стабильного обучения. Такие функции, как настраиваемые горячие клавиши и простой в использовании интерфейс, указывают на его статус идеального инструмента для начинающих.

Несмотря на простоту использования, у него нет недостатка в полезных функциях, таких как плоская резка, пересечение, вставка, изгиб, протягивание, округление и отвес, что делает его пригодным для некоторых очень впечатляющих моделей.Он также поддерживает очень широкий спектр форматов файлов как для импорта, так и для экспорта. Несмотря на простой и незамысловатый вид, его определенно стоит попробовать, если вы только начинаете.

3D Slash

  • Цена: Бесплатная веб-версия; Премиум-лицензия стоит 24 доллара в год, а коммерческая лицензия - 240 долларов в год
  • Твердое моделирование: Да
  • Предназначен для: Начинающих и любителей
  • Что делает его особенным: Модели создаются путем «срезания» 3D-блоков для придания им нужной формы.

3D Slash фокусируется на предоставлении программного обеспечения для проектирования с уникально интересным пользовательским интерфейсом и достаточным количеством расширенных функций для работы с высоким уровнем точности. Вы также можете создавать логотипы и трехмерный текст с помощью этого программного обеспечения. 3D Slash можно использовать бесплатно и идеально подходит для новичков, однако существует ряд ценовых пакетов, в которые добавляются функции для совместного или коммерческого использования в зависимости от потребностей потребителя. Кроме того, бесплатные версии имеют ограничения в отношении функций, более высоких разрешений и цветов, которые вы можете применить.Это интуитивно понятный интерфейс со стилем вырезания блоков для создания фигур, что делает его достаточно простым в использовании для всех.

Даже если вы не можете найти творческую искру, чтобы создать дизайн с нуля, существует множество файлов, доступных для загрузки, которые можно импортировать, а затем разрезать на что-то новое. Новые функции, такие как режим курсора, который значительно упрощает дизайн интерьера, являются отличным дополнением. Помимо возможности работать в стандартном режиме, его также можно использовать с гарнитурами VR.Хотя блочный стиль может быть ограничен с точки зрения диапазона форм, которые можно сделать, и менее приятен для глаз, он, тем не менее, эффективен и практичен. Есть несколько программ, которые от концепции до конца так же быстры, как 3D-косая черта.

SketchUp

  • Цена: Бесплатная веб-версия; Pro версия стоит 299 долларов в год
  • Твердое моделирование:
  • Предназначен для: Начинающих и продвинутых пользователей
  • Что делает его особенным: Интуитивно понятный и мощный, с библиотекой моделей, созданных пользователями и изготовителями.

SketchUp - еще одно хорошее программное обеспечение для моделирования, поскольку оно поддерживает баланс между удобством использования и функциональностью, что делает его идеальным для большинства уровней навыков. Программное обеспечение отличается легкостью обучения, а для профессионалов за дополнительную плату доступны расширенные функции. Он особенно хорош для разработки архитектурных проектов интерьера и экстерьера, но также имеет инструменты для множества других целей.

Все сложное может занять много времени, но более простые конструкции не отнимают слишком много времени.Также доступны бесплатная версия SketchUp Make и платная версия с дополнительными функциями SketchUp Pro.

Fusion 360

  • Цена: Бесплатно для личного использования и стартапов, 595 долларов в год за коммерческую лицензию
  • Твердое моделирование: Да
  • Предназначен для: Любителей профессионалам
  • Что делает его особенным: Множество функций, таких как моделирование и создание инструментов, генеративное проектирование, моделирование, сборки, совместная работа, 3D-печать и CAM.

Это уникальное дополнение к списку программных инструментов для 3D-печати. Fusion 360 - это облачная программа трехмерного САПР, которая использует возможности облака для объединения команд дизайнеров и совместной работы над сложными проектами. Еще одним преимуществом облачной платформы является то, что Fusion хранит всю историю модели, включая изменения в ней. Доступны многочисленные варианты дизайна, включая моделирование произвольной формы, твердое тело и сетку.

Fusion 360 работает на основе ежемесячной подписки.Разработчики также регулярно обновляют функции, улучшая их по мере появления новых выпусков. Он работает на нескольких платформах и позволяет пользователям получать доступ к своей информации где угодно.

MoI 3D

  • Цена: 295 долларов
  • Твердое моделирование: Да
  • Предназначен для: Любителей и продвинутых пользователей
  • Что делает его особенным: Может создавать гладкие сетки на основе моделей САПР и удобен для перьевого планшета.

Сокращенно от «Момент вдохновения». MoI предлагает элегантный пользовательский интерфейс и мощный набор инструментов САПР для пользователей, специализирующихся на полигональном моделировании. Программа поставляется с расширенными логическими функциями, которые позволяют быстро создавать модели с твердой поверхностью. Это удобное программное обеспечение, использующее систему моделирования NURBS.

Хотя это не бесплатно, но дешевле, чем у некоторых из его конкурентов. В нем много функций, но он не загроможден бессмысленными функциями. Система, использующая кривые и логические значения, также ускоряет рабочий процесс.

Rhino3D

  • Цена: 995 долларов
  • Твердое моделирование:
  • Предназначен для: Опытных пользователей и профессионалов
  • Что делает его особенным: Очень мощный и полный функций для моделирования, анализа, рендеринга, 3D-захвата, CAM и 3D-печати.

Компания, разработавшая это программное обеспечение, позиционирует его как самого универсального в мире разработчика 3D-моделирования. Программное обеспечение доступно для загрузки в различных пакетах на их веб-сайте по разным ценам.Программа использует точную математическую модель, известную как NURB, позволяющую манипулировать точками, кривыми, сетками, поверхностями, твердыми телами и т. Д. Самыми разными способами. В конечном итоге, учитывая диапазон конструктивных особенностей, доступных в Rhino3D, трудно оспорить его заявления о непревзойденной универсальности при создании сложных 3D-моделей.

Пользователи отметили, что программное обеспечение может быть очень сложным для изучения. Это естественный компромисс между возможностями и удобством для пользователя, которые приходится делать многим дизайнерам при создании детализированного программного обеспечения.Хотя это не самое точное программное обеспечение для определения намерений пользователя, оно является одним из лучших на рынке.

Modo

  • Цена: 599 долларов в год или 1799 долларов за бессрочную лицензию
  • Твердое моделирование:
  • Предназначен для: Любителей профессионалам
  • Что делает его особенным: Процедурное моделирование и удобные для художников инструменты для моделирования, анимации, текстурирования и рендеринга.

Modo предоставляет креативные инструменты моделирования трехмерных полигонов и поверхностей с разбиением с большой гибкостью, позволяя создавать как органические модели произвольной формы, так и прецизионные сетки, используя одно и то же программное обеспечение.Это программа профессионального уровня с рядом функций, разработанная для продвинутых 3D-дизайнеров, и цена отражает это.

Несмотря на то, что это не самое удобное программное обеспечение, оно содержит большой набор функций и при этом работает без сбоев. Скорость программного обеспечения особенно очевидна с точки зрения текстур запекания. Он также работает с партнерским программным обеспечением и расширениями в качестве дополнительных настроек.

Кинотеатр 4Д

  • Цена: 720 долларов в год или 3945 долларов за бессрочную лицензию
  • Твердое моделирование:
  • Предназначен для: Любителей профессионалам
  • Что делает его особенным: Интуитивно понятный интерфейс, параметрическое моделирование и процедурный рабочий процесс.

Это чрезвычайно мощный инструмент трехмерного моделирования, позволяющий создавать сложные трехмерные конструкции. Достаточно ровная кривая обучения Cinema 4D делает его доступным для новичков, которых пугает программное обеспечение с расширенными функциями. Программа регулярно обновляется бесплатными пакетами обновлений, которые помогают оптимизировать ее работу в различных операционных системах.

Удобные для пользователя параметры представляют отпечатки очень доступными способами. Параметры масштабирования и затенения значительно упрощают моделирование. Инструмент для скульптинга - отличный пример того, почему это программное обеспечение идеально подходит для редактирования моделей и уже существующих файлов.

SolidWorks

  • Цена: 1295 долларов в год или 3995 долларов за бессрочную лицензию
  • Твердое моделирование: Да
  • Предназначен для: Любителей профессионалам
  • Что делает его особенным: Мощное дерево редактирования и инструменты для производства, сборки, моделирования, оценки затрат, CAM и 3D-печати.

Переходим к SolidWorks. Это программа САПР, которую часто используют профессиональные 3D-дизайнеры.Включено множество дополнительных функций, таких как инструменты проверки конструкции и обратный инжиниринг. Solidworks поставляется в трех различных пакетах, в зависимости от того, какие именно функции вам нужны.

Solidworks тяготеет к индустриальной стороне вещей. Это практично и подробно. В то время как большинство программ имитируют кривые через плавно наклонные плоские конструкции, Solidworks использует систему нурб, которые создают средние значения кромок для получения фантастически детализированных кривых. Он только избавляется от полигонального моделирования, вместо этого выбирая размерные эскизы.В результате изменение размера становится намного проще.

Майя

  • Цена: $ 1,545 / год
  • Твердое моделирование:
  • Предназначен для: Опытных пользователей и профессионалов
  • Что делает его особенным: Процедурные эффекты и мощные инструменты для создания мира и персонажей.

Maya, предназначенная в первую очередь для профессионалов в области анимации, полезна для многих аспектов трехмерного моделирования, особенно с точки зрения математически гладких поверхностей и форм.Maya изначально задумывалась как программа для 3D-анимации, но она также очень полезна для 3D-печати. Таким образом, многие параметры интерфейса больше напоминают скульптуру и анимацию.

Maya больше подходит для художественной печати. Он имеет быстрый движок рендеринга и лучше всего подходит для детализированных моделей со многими сложностями. Обратной стороной является то, что это очень дорого (в конце концов, это же программное обеспечение, используемое для высокобюджетных фильмов CGI |). Тем не менее, он позволяет реалистично отображать отражение и цвет в программном обеспечении с плавной работой.

3DS Max

  • Цена: $ 1,545 / год
  • Твердое моделирование:
  • Предназначен для: Опытных пользователей и профессионалов
  • В чем его особенность: Опытные пользователи и профессионалы

Еще одна программа, ориентированная на анимацию, 3DS Max предлагает отличные функции трехмерного моделирования, такие как инструменты затенения, параметрическое моделирование сетки и моделирование полигонов. Это программное обеспечение только для Windows является фаворитом разработчиков видеоигр, многих телевизионных коммерческих студий и студий архитектурной визуализации.

Изобретатель

  • Цена: $ 1985 / год
  • Твердое моделирование: Да
  • Предназначен для: Опытных пользователей и профессионалов
  • Что делает его особенным: Создан специально для проектирования изделий и инженерных приложений и оснащен инструментами для моделирования и производства.

Программа Inventor 3D CAD позволяет проектировать механическое оборудование в 3D на профессиональном уровне. Программа поставляется с вариантами моделирования произвольной формы, прямого и параметрического моделирования.Кроме того, вы также получаете средства автоматизации и моделирования.

Разработанный Autodesk, Inventor поставляется в различных пакетах в зависимости от уровня подготовки (студенческий, профессиональный и т. Д.). Одна из замечательных особенностей Inventor - это то, как они улучшают программное обеспечение с учетом отзывов пользователей. Новые версии включают улучшения визуального представления данных и возможность легко ссылаться на сторонние разработки без необходимости конвертировать форматы файлов.

Слайсеры и хосты для 3D-принтеров

Второй раздел этого списка лучших программных инструментов для 3D-печати посвящен программам, которые помогут вам выполнить 3D-печать.Слайсеры - это самый простой способ перейти от 3D-модели к печатной детали, потому что они берут модель САПР, разрезают ее на слои и превращают модель в G-код. Программное обеспечение слайсера также включает настройки 3D-принтера, такие как температура, высота слоя, скорость печати и т. Д., В G-код. 3D-принтер может считывать этот G-код и создавать модель слой за слоем, следуя инструкциям, установленным в G-коде.

Ultimaker Cura

Несмотря на название, Cura можно использовать практически с любым 3D-принтером, поскольку это слайсер с открытым исходным кодом.Программа идеально подходит для начинающих, потому что она интуитивно понятна и быстра. Прежде всего, им легко пользоваться. Более опытные пользователи могут получить доступ к еще 200 настройкам для улучшения своих отпечатков.

Упростить3D

Simplify3D - чрезвычайно мощный инструмент премиум-класса для нарезки, который помогает значительно улучшить качество 3D-печати. Simplify3D не только разбивает ваш САПР на слои, но и исправляет любые проблемы с вашими моделями и позволяет вам предварительно просмотреть конечный результат, помогая в дальнейшем выявить любые другие проблемы.Опытным пользователям нужно будет решить, стоит ли платить за премиум-функции по сравнению со слайсерами с открытым исходным кодом.

Slic3r

Это программное обеспечение с открытым исходным кодом включает в себя добавочную нарезку в реальном времени, предварительный просмотр в 3D и многое другое. Это один из наиболее широко используемых программных инструментов для 3D-печати. Постепенная нарезка в реальном времени гарантирует, что при изменении параметра нарезку не нужно начинать с нуля. Пересчитывается только G-код для затронутых деталей. Конечным результатом является быстрая, гибкая и точная программа нарезки.

Повторитель

Это программное обеспечение слайсера с открытым исходным кодом поддерживает три различных механизма слайсера; Slic3r, CuraEngine и Skeinforge. Repetier также может одновременно обрабатывать до 16 экструдеров с различными типами и цветами волокон, и вы можете визуализировать конечный результат перед печатью. Требуется много настроек и много доработок, что делает Repetier идеальным для более продвинутых пользователей. Вы также получаете удаленный доступ к своим принтерам с помощью Repetier host.

KISSlicer

Это программное обеспечение для нарезки хорошо выполняет свою работу, хотя пользовательский интерфейс довольно прост.Тем не менее, если вам просто нужен слайсер, обеспечивающий отличные результаты, используйте KISSlicer. Обратите внимание, что базовая версия предназначена только для станков с одной головкой. Для машин с несколькими головками вам понадобится PRO версия.

ideaMaker

Этот бесплатный слайсер распространяется Raise3D и обеспечивает быстрое и простое нарезание для большинства 3D-принтеров. Члены группы могут совместно использовать профили печати, а опоры могут быть размещены автоматически или вручную. Инструмент адаптивной высоты слоя позволяет программному обеспечению настраивать высоту слоя в зависимости от уровня детализации модели, повышая качество печати при минимальном времени печати.Также доступен удаленный мониторинг и управление.

OctoPrint

Бесплатный веб-интерфейс с открытым исходным кодом, позволяющий удаленно управлять и контролировать 3D-принтеры. Он совместим с большинством 3D-принтеров и позволяет пользователям просматривать свои распечатки с помощью встроенной веб-камеры. Печать можно запускать, приостанавливать и останавливать удаленно, а также доступны плагины для отслеживания статистики печати и отправки push-уведомлений о ходе выполнения задания.

3D-принтер OS

Это отличное программное обеспечение для управления облачным 3D-принтером стоит недешево.Основная идея - управление всем процессом 3D-печати с помощью одной платформы. Пользователи могут редактировать и восстанавливать проекты, вырезать файлы STL из облака и даже отправлять файлы на печать из любой точки мира. Программное обеспечение также имеет возможность обмениваться файлами САПР.

Родственная история

Проектирование для аддитивного производства (DFAM)

Родственная история

Рекомендации по проектированию для 3D-печати нитей, смолы и порошкового покрытия

Родственная история

Как решетчатые конструкции, напечатанные на 3D-принтере, улучшают механические свойства

Руководство для начинающих - Справочный центр

Этот курс для начинающих по 3D-моделированию и 3D-печати представляет собой серию из пяти руководств, которые помогут вам воплотить вашу идею в жизнь.Вы начнете с рисования от руки, экструдирования в 3D-модель, изменения и подготовки вашей 3D-модели к печати.

Обучается Лорен Словик, все используемые инструменты бесплатны и легкодоступны. Курс научит вас основам 3D-моделирования и печати, преобразования изображений в 3D-модели и важнейшим базовым концепциям автоматизированного проектирования (САПР), включая экструзию, масштабирование, сетку, водонепроницаемость и даже взаимосвязанные детали.

Что вы узнаете
Курс раскроет основные процессы, лежащие в основе 3D-печати, и раскроет одну из самых мощных возможностей революции 3D-печати - то, что она доступна каждому, и что такие компании, как Shapeways, делают этот процесс проще, чем когда-либо с помощью онлайн-3D-печати.Курс будет охватывать:

  • Часть 1: Введение в 3D-моделирование и 3D-печать
  • Часть 2. Оцифровка дизайна в Photoshop CC
  • Часть 3: Подготовка и экспорт 3D-модели из Photoshop
  • Часть 4: Советы по дизайну для Tinkercad
  • Часть 5: Создание 3D-модели в Tinkercad

Что вы сделаете

  • Вы нарисуете свой собственный дизайн, который можно превратить в трехмерный дизайн - вы можете создать что угодно, от прототипа до конечного продукта
  • Настройте свой объект (подумайте о монограммах, цветах) и завершите класс, готовый к печати

Требования к курсу

Глава 1. Введение в 3D-моделирование и 3D-печать

  • Краткое введение в историю и применение 3D-печати
  • Обзор того, как работает 3D-печать
  • Обзор типов и форматов файлов дизайна

Глава 2. Оцифровка дизайна с помощью Photoshop

  • Нарисуйте или зарисуйте свой дизайн ручкой и бумагой
  • Сфотографируйте свой дизайн и импортируйте в Photoshop
  • Оцифруйте свой дизайн в Photoshop, создав контур

Глава 3: Подготовка и экспорт 3D-модели из Photoshop

  • Выдавить 3D-модель из 2D-файла
  • Подготовьте модель с помощью основных инструментов 3D-моделирования
  • Экспорт 3D-модели из Photoshop для использования в Tinkercad

Глава 4: Советы по дизайну для Tinkercad

  • Навигация и ориентирование в Tinkercad
  • Основы управления и изменения 3D-объектов
  • Поворот 3D-моделей на рабочей плоскости

Глава 5. Создание 3D-модели в Tinkercad

  • Импортируйте 3D-модель как файл STL
  • Масштабируйте и корректируйте свой дизайн
  • Объедините две формы для создания шарнирно-соединительной конструкции
  • Дизайн с учетом материалов для 3D-печати (нейлон SLS)
  • Скачать 3D модель для 3D печати

Заключение
Теперь, когда вы можете 3D-моделировать свои рисунки с помощью Photoshop и Tinkercad, обязательно загрузите свои 3D-модели, чтобы проверить их пригодность для печати на более чем 40 материалах.Если вы хотите узнать больше, вы также можете узнать, как 3D-модель в 123D с Лорен!

3D-дизайн | WhiteClouds | Мы создаем 3D-модели на заказ

Программное обеспечение

для 3D-проектирования - это один из первых шагов в разработке продуктов, 3D-печати, 3D-САПР, 3D-моделировании, визуальных эффектах, виртуальной реальности, информационном моделировании зданий (BIM), генеративном дизайне и CAD / CAM. С помощью специализированных инструментов дизайнеры создают 3D-модели и продукты для архитектуры, автомобилестроения, строительства, строительства, средств массовой информации и развлечений.Имеется программное обеспечение, способное удовлетворить любые потребности в дизайне. Если вы хотите взяться за собственный проект 3D-дизайна, ниже представлен краткий обзор различных типов программного обеспечения, связанного с 3D-дизайном.

Программа для 3D-моделирования

Некоторые из наших любимых фильмов, такие как «История игрушек» и «Шрек», были созданы Pixar с помощью программного обеспечения для 3D-моделирования. Его также можно использовать для создания игровых миров и опыта виртуальной реальности, проектирования структур для архитектуры, дизайна интерьера и инженерии. Программное обеспечение для лепки часто является частью набора инструментов для 3D-моделирования и используется в таких фильмах, как «Кинг-Конг» Питера Джексона.

Версии: AutoCAD, Cinema 4D R20, 3DS Max, Maya, Modo и ZBrush. WhiteClouds использует большинство из них, но нам больше всего нравится Maya - мы очень рекомендуем ее.

Программа 3D CAD

Вы когда-нибудь хотели посмотреть, как будет выглядеть ваша новая кухня? Тогда вам нужно САПР или программное обеспечение для автоматизированного проектирования. Он не только используется для создания архитектурных дизайнов, но также используется для создания спецэффектов в фильмах, протезировании конечностей, промышленных, аэрокосмических и промышленных товарах.Однако изучение некоторых программ CAD может занять до 2 лет.

Версии: AutoCAD, Fusion 360, Inventor, Maya, Revit, SketchUp Pro, TurboCAD. WhiteClouds использует большинство из них, но одним из наших любимых является AutoCAD - мы настоятельно рекомендуем его.

Программа для 3D-анимации

Создатели Disney используют программное обеспечение для 3D-анимации для создания таких фильмов, как «Холодное сердце» и «Моана». Вместо того, чтобы рисовать множество разных изображений и фотографировать каждое из них, это программное обеспечение позволяет быстро создавать изображения.Программное обеспечение для 3D-анимации также используется для создания компьютерных изображений, используемых в фильмах с живыми выступлениями и видеоиграх.

Версии: 3DS Max, Cinema 4D, FilmoraPro, Houdini, Maya и Mixamo.

Программа для 3D-рисования

С помощью программного обеспечения для 3D-рисования вы можете отточить свои навыки рисования и рисования и придать новое измерение своему искусству. В этом программном обеспечении есть множество инструментов на выбор, например кисти, маркеры и карандаши; для создания текстуры можно добавить такие материалы, как масло и акварель, а также другие специальные эффекты.Некоторые из продвинутых версий использовались в таких фильмах, как «Властелин колец» и «Аватар».

Версии: Adobe Illustrator CC, CorelDRAW, Fusion 360, Photoshop, Procreate, SketchBook, SketchUp, Windows Paint3D, ZBrush.

Программа для проектирования 3D-принтеров

Программное обеспечение для проектирования 3D-принтеров

можно использовать для создания самых крутых вещей, от костюмов для косплея до прототипов продуктов. Чтобы выбрать лучшее программное обеспечение, соответствующее вашим потребностям, вы должны сначала решить, что вы планируете разработать и распечатать на 3D-принтере.Как и в случае со всеми другими программами, здесь нужно учиться, и то, что это бесплатная версия, не означает, что ею будет легко пользоваться.

Версии: Modo, Rhino 3D, SketchUp Pro и ZBrush.

Программа для 3D-дизайна дома

Программа для 3D-дизайна дома

охватывает все аспекты домашнего дизайна: архитектуру, дизайн интерьера, ландшафтный дизайн и дизайн террас. Это программное обеспечение также предлагает множество продвинутых инструментов, таких как цветовые палитры, кустарник и текстуры, и многие другие. Итак, каким бы ни был ваш проект, всегда найдется программа, отвечающая вашим потребностям.

Версии

: AutoCAD, DreamPlan, Home Designer Suite, SketchUp Pro и Virtual Architect Ultimate.

Программа для 3D-рендеринга

Программа для 3D-рендеринга

имеет множество приложений. Один из них - оживить супергероев из любимого фильма. Он преобразует трехмерные каркасные модели в двухмерные изображения, которые выглядят реалистично. Архитекторы, дизайнеры, художники, коммерческие студии и другие сотрудники используют программы 3D-рендеринга для создания спецэффектов, источников света, атмосферных эффектов и архитектурной визуализации, чтобы заставить вас думать, что то, на что вы смотрите, реально.

Версии: 3Delight, Arion, Artlantis, Clarisse и Enscape.

Программа для редактирования видео

Программное обеспечение

для редактирования видео используется как новичками, так и профессиональными редакторами для обработки пост-продакшн видеомонтажа кассовых сборов, домашних фильмов, документальных фильмов, телешоу, рекламных роликов и музыкальных клипов. Это программное обеспечение предлагает ряд инструментов для сращивания, резки, обрезки и размещения клипов. Если вы научитесь правильно их использовать, вы полностью раскроете его потенциал.

Версии: PowerDirector, Magix Movie Edit Pro, Premiere Pro, Wondershare Filmora, Video Pad.

Как начать проектировать 3D-модели

Узнайте, как лучше всего начать проектировать 3D-модели для печати ниже. Есть несколько вариантов создания как простых, так и сложных моделей для потребительских и профессиональных приложений. Для получения дополнительной информации о том, как Fictiv может вам помочь, ознакомьтесь с Руководством по возможностям Fictiv.

Программное обеспечение САПР для проектирования 3D-моделей

Ниже приведен список бесплатных программ САПР для создания трехмерных моделей.У каждой программы есть свои преимущества и соображения. Прочтите о каждом из них, чтобы понять, что лучше для вас.

Программное обеспечение для 3D-принтеров

Помимо ряда бесплатного программного обеспечения для проектирования, бесплатное хост-программное обеспечение для 3D-печати может использоваться для запуска и управления 3D-принтерами RepRap, а также большинством коммерческих принтеров с учетом определенных модификаций.

CURA был разработан Ultimaker для быстрой и простой 3D-печати. Он действует как слайсер и хост-программа. Несмотря на отсутствие подробных элементов управления и интерфейсов, нельзя упускать из виду функциональность, предоставляемую унифицированным слайсером и хостом.Как и RepeteirHost, CURA - это функциональная платформа, которая позволяет пользователям визуализировать и изменять модели перед печатью. Такой визуальный подход может быть полезен как новичкам, так и экспертам. Ultimaker предлагает обширную документацию по программе, и ее относительная популярность сделала ее довольно надежной.

Pronterface - это проект с открытым исходным кодом, который позволяет практически любому запускать 3D-принтер. Его интуитивно понятные элементы управления и минималистичный интерфейс пытаются устранить барьеры для входа и ускорить печать.Как только базовое соединение установлено, Pronterface позволяет пользователю запрашивать у электроники принтера подробное считывание информации вместо того, чтобы отображать большой объем информации непосредственно в интерфейсе. G-код модели должен быть импортирован в Pronterface для печати. Он не содержит встроенного модуля нарезки.

RepeteirHost , одно из самых популярных программ для управления 3D-принтерами, изначально разрабатывалось как проект с открытым исходным кодом, хотя в будущем может стать закрытым.Обладая обширным визуальным интерфейсом, подробной интерпретацией моделей, встроенными модулями нарезки и параметрами настройки экспертного уровня, RepeteirHost можно использовать для очень точного управления 3D-принтером и изготовления деталей с высоким уровнем точности. RepeteirHost может показаться впечатляющим новичкам, начинающим заниматься 3D-печатью.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
