Объемно-планировочное решение здания (ОПР) Расположение (компоновка) помещений

Расположение (компоновка) помещений заданных размеров и формы в едином комплексе, подчиненное функциональным, техническим, архитектурно-художественным и экономическим требованиям, называется объемно-планировочным решением здания (ОПР).

Весь внутренний объем здания разделяется горизонтальными (междуэтажными перекрытиями) и вертикальными (стенами и перегородками) конструкциями на отдельные помещения.

Помещения по способу их связи между собой могут быть непроходными (изолированными) ипроходными (неизолированными). Непроходные помещения сообщаются между собой с помощью третьего помещения, обычно одного из коммуникационных (коридора, лестничной клетки и др.).

По признакам расположения и взаимосвязи помещений различают несколько объемно-планировочных систем

зданий:

— анфиладная;

— система с горизонтальными коммуникационными помещениями;

— зальная;

— атриумная;

— секционная;

— смешанная (комбинированная).

Если помещения соединяются друг с другом непосредственно через проемы в стенах или перегородках, то такой прием называется анфиладной системой планировки (см. рис. 2.1). Эта система позволяет создать здание очень компактной и экономичной структуры в связи с отсутствием (или минимальным объемом) коммуникационных помещений. Все основные помещения в здании при анфиладной системе являются проходными, поэтому она применима лишь в зданиях преимущественно экспозиционного характера (музеях, картинных галереях, выставочных павильонах), либо частично в отдельных элементах здания, например, между помещениями одной воспитательной группы в детском дошкольном помещении.

Рис. 2.1. Анфиладная система планировки



Система с горизонтальными коммуникационными помещениями предусматривает связь между основными помещениями здания через коммуникационные помещения (коридоры, открытые галереи). Это позволяет основные помещения проектировать непроходными. При этом помещения могут быть расположены по одну (рис. 2.2 а) или по обе стороны коридора (рис. 2.2 б). При одностороннем расположении помещений коридор имеет хорошую освещенность естественным светом, которая в некоторых случаях необходима, например, в школах, где коридор одновременно служит в качестве рекреационного помещения.



Рис. 2.2. Система планировки с горизонтальными коммуникационными помещениями

а – галерейная; б– коридорная

1 – открытая галерея; 2 – закрытый коридор; 3 – рабочие или жилые помещения







Планировочная компактность и экономичность решения здания с горизонтальными коммуникациями оценивается количеством площади основных и вспомогательных помещений здания на единицу площади или длины коммуникационных помещений. По этому признаку наиболее экономичны схемы с двумя параллельными или кольцевыми коридорами. Системы планировки с горизонтальными коммуникационными помещениями широко применяется в проектировании гражданских зданий самого различного назначения – общежитий, гостиниц, школ, больниц, административных зданий и т.п.

Недостатком одностороннего расположения помещений является увеличение подсобной площади в здании и периметра наружных стен, что ухудшает экономическую характеристику объемно-планировочного решения.

Зальная система планировки предусматривает одно большое (главное) помещение здания, как правило, определяющее его функциональное назначение (кинозал, спортивный зал и т.п.), вокруг которого группируются остальные необходимые помещения (см. рис. 2.3). Наиболее распространена эта система при проектировании зрелищных, спортивных и торговых зданий. Зальную систему применяют для зданий с одним или несколькими залами.



Рис. 2.3. Зальная система планировки





Атриумная система – с открытым или крытым двором (атриумом), вокруг которого размещены основные помещения, связанные с ним непосредственно через открытые (галереи) или закрытые (боковые коридоры) коммуникационные помещения (см. рис. 2.4).

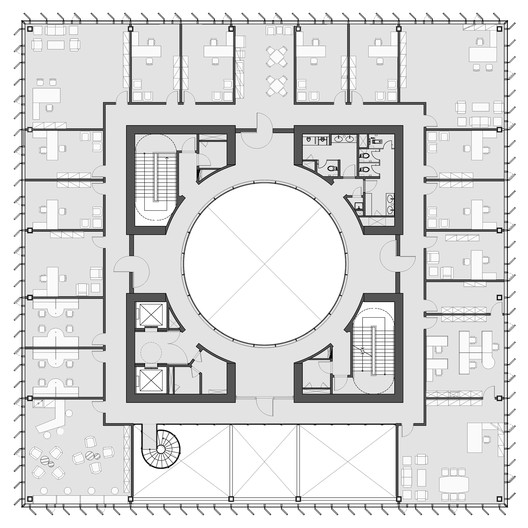

Рис. 2.4. Атриумная система планировки

1 – атриум; 2– коммуникационные помещения







Помимо традиционного использования в южном жилище она широко применяется в проектировании малоэтажных зданий с крупными залами (крытых рынках, музеях, выставочных комплексов, школ), а также многоэтажных гостиниц и административных помещений.

Преимущества этой системы при открытых дворах – тесная связь между необходимыми по технологической схеме открытыми и закрытыми пространствами (в здании рынка – связь между торговыми залами и пространством сезонной торговли, в здании музея – между закрытой и открытой экспозицией).

Преимущества атриумной системы при закрытых дворах – создание круглогодично функционирующих общественных пространств и повышение теплоэкономичности здания в целом.

Секционная система заключается в компоновке здания из одного или нескольких однохарактерных фрагментов (секций) с повторяющимися поэтажными планами, причем помещения всех этажей каждой секции связаны общими вертикальными коммуникациями – лестницей или лестницей и лифтами. Секционная система – основная в проектировании многоквартирных жилых домов средней и повышенной этажности, отдельные фрагменты этой системы включаются в объемно-планировочную структуру зданий общежитий, больниц, некоторых административных помещений и др.







Рис. 2.5. Секционная система планировки

1 – блок-секции; 2– вертикальные коммуникации (лестнично-лифтовые узлы)



Некоторые многофункциональные здания имеют смешанную систему планировки, поскольку в здании объединяются помещения для различных функциональных процессов (главных и подсобных). Так, например, в здании крупного физкультурно-оздоровительного комплекса зальная система спортивных залов сочетается с коридорной планировкой помещений для занятий в спортивных секциях и кружках (см. рис. 2.6).



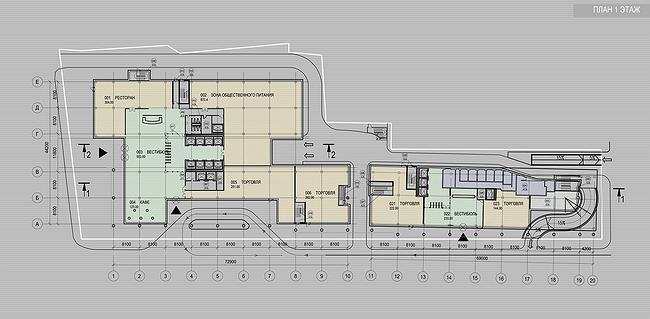

Рис. 2.6. Смешанная система планировки

1 – зальная система; 2 – коридорная система

Как правило, требованиям удобства отвечает наиболее компактное размещение помещений с кратчайшими путями движения людей и средств транспорта, без взаимных их пересечений и встречного движения. Чем короче пути движения и, следовательно, меньше по площади коммуникационные помещения, тем меньше объем здания и ниже его стоимость.

Помещения, связанные функциональным или технологическим процессом, должны располагаться возможно ближе друг к другу. Это условие особенно важно для производственных предприятий, где протяженность путей движения предметов производства влияет не только на объем здания, но и на стоимость продукции. Не менее важно для производственных и общественных зданий отсутствие пересечений людских потоков, а пересечение людских потоков с грузовыми вообще недопустимо как по технологическим условиям, так и по условиям безопасности.

Разработка объемно-планировочного решения (ОПР) осуществляется на основе схемы функциональных процессов, происходящих в здании (функциональной илитехнологической схемы). Она представляет собой условное графическое изображение группировки помещений и функциональных связей между ними. Например, в здании театра помещения группируются, как правило, по однородным функциональным признакам. Артистические помещения группируются близ сцены, с которой должна быть обеспечена удобная связь, а к зрительному залу примыкают фойе и кулуары, представляющие группу помещений с однородным функциональным процессом (см. рис. 2.7).

При значительной сложности составления (например, при проектировании промышленных зданий со сложным технологическим процессом – сборочных конвейеров автозаводов и т. п.) функциональная или технологическая схема разрабатывается специалистом-технологом совместно с архитектором.

 Рис. 2.7. Функциональная схема здания театра



При группировке помещений согласно функциональной схеме и определении целесообразных связей между ними параллельно выявляют целесообразность организации связей по горизонтали или по вертикали в соответствии с выбранной этажностью.

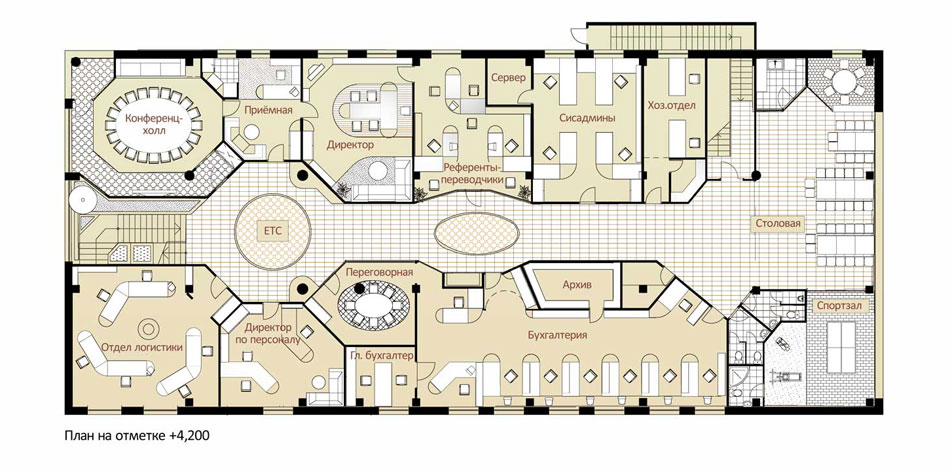

Проектирование здания, т.е. компоновку помещений, удобно вести, пользуясь сеткой разбивочных осей. Размеры пролетов и шагов определяются, сообразуясь с размерами и желательными пропорциями помещений и размерами (по каталогу) типовых несущих конструкций перекрытий и покрытий. Затем, учитывая заданную площадь помещений, намечается их размещение.

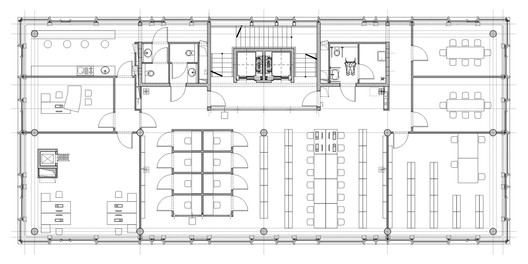

Основная форма помещений в плане – прямоугольная, хотя возможны и другие, более сложные формы. Компоновка помещений должна отвечать функциональным, техническим, архитектурно-художественным и экономическим требованиям.

Форма здания в плане обычно также прямоугольная или состоит из нескольких связанных между собой прямоугольных частей. Возможны и другие сложные формы. Например, для общественных зданий с залами форма плана и здания в целом определяется особенностями функционального процесса.

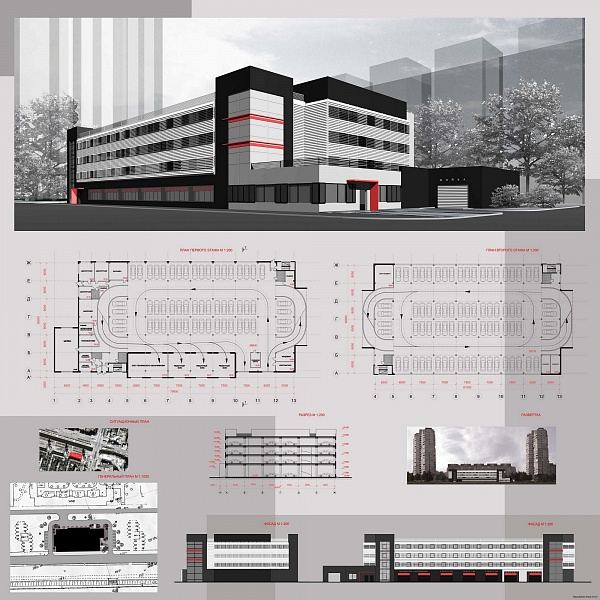

Объемное решение, являющееся основой архитектурной композиции здания, определяется его формой в плане, а также количеством этажей и формой покрытия.

Этажность здания зависит от его назначения, экономических соображений, градостроительных требований и природных данных строительной площадки. В том случае, когда функциональный процесс может осуществляться в любых зданиях, этажность выбирается на основании сопоставления вариантов сих технической, экономической и архитектурно-художественной оценкой.

Малая этажность зданий школ, детских садов-яслей обусловлена, например, стремлением максимально избежать передвижения детей по лестницам. Кинотеатры, магазины, музеи, вокзалы и т.п. целесообраз­но размещать в зданиях малой этажности, чтобы не затруднять людей хождением по лестницам, облегчить эвакуацию людей в случае пожара, не создавать больших нагрузок на перекрытия. Производственные цехи с тяжелым и громоздким оборудованием или установками, вызывающими динамические нагрузки, желательно располагать в одноэтажных зданиях.

Нередко этажность здания зависит от этажности соседних построек или утвержденной генеральным планом застройки данного района города для достижения его архитектурного единства (здания должны находиться в контексте с окружающей застройкой).

На выбор этажности также влияют местные усло­вия: рельеф площадки, гидрогеологические характеристики грунтов. При рельефе с большими уклонами, а также при слабых грунтах целесообразно повышение этажности, чтобы уменьшить затраты на земляные работы и на устройство фундаментов. Одноэтажные здания с большими размера­ми в плане в целях уменьшения объема земляных работ целесообразно располагать только на площадках с пологим рельефом.

При проектировании многоэтажного здания помещения обычно группируются с учетом предполагаемой этажности так, чтобы площади этажей были одинаковы.

Многие здания независимо от назначения имеют однотипные отдельные помещения и их группы –архитектурно-планировочные элементы (главный вход в здание, лестница, транспортные узлы, санитарно-технические узлы). Их планировочное решение и размещение в здании оказывает существенное влияние на компоновку плана здания в целом.

Каждое здание, как правило, имеет главный вход и обычно нескольковторостепенных(служебных) входов. Через главный вход проходят основные массы людей, участвующих в функциональном процессе; второстепенные входы обычно обслуживают подсобные функциональные процессы, а также являются запасными эвакуационными выходами.

Главный вход в здание должен быть хорошо виден при приближении к нему. Входная площадкаобычно защищается навесом от атмосферных осадков. Для защиты от проникания холодного воздуха у наружных дверей устраиваются небольшие помещения – тамбуры. Для климатической зоны, в которой находится Нижегородская область, достаточно применение обычного одинарного тамбура. Для северных регионов (при более низкой температуре наиболее холодной зимней пятидневки) обязательно применение двойного тамбура. Более подробно эти требования для жилых, общественных и промышленных зданий будут рассмотрены в соответствующих курсах.

Далее располагается вестибюль и гардероб. Вестибюль – это коммуникационное помещение с распределительными функциями, откуда потоки людей направляются в коридоры, на лестницы, к подъемникам. Площадь гардероба и вестибюля зависит от количества пользующихся ими людей. При входном узле обычно располагаются некоторые помещения обслуживающего назначения (комнаты охраны, торговые киоски, санитарные узлы и т.п.).

Для сообщения между этажами здания устраиваются лестницы и подъемники периодического (лифты) или непрерывного (эскалаторы) действия. В зданиях с большими людскими потоками применяются эскалаторы, т.е. движущиеся лестницы, а вместо лестниц – пандусы, т.е. наклонные пологие поверхности без ступеней.

Лестница, по которой направляется основной поток людей, считается главной и отличается от других лестниц большими размерами и меньшим уклоном. Остальные лестницы называются второстепенными и служебными (если связаны с подсобным функциональным процессом). Ширина лестничных маршей и лестничных площадок зависит от этажности, значимости лестницы и числа пользующихся лестницей. Для безопасности движения ширина марша основных эвакуационных лестниц должна быть не менее 1,05 м в секционных жилых домах, не менее 1,2 м – в коридорных жилых домах, не менее 1,35 м – в общественных зданиях. Во всех случаях ширина лестничной площадки не должна быть меньше ширины марша.

Уклон лестничных маршей (отношение вертикальной проекции марша к горизонтальной) зависит от количества этажей, значимости лестницы и принимается 1:2 ÷ 1:1,75. Этим уклонам соответствуют и размеры ступеней: высота (подступенок) 160 ÷ 165 мм; ширина (проступь) 300 ÷ 290 мм.

Пологие марши следует проектировать в лестницах многоэтажных зданий и на главных лестницах, а более крутые марши предусматриваются в малоэтажных зданиях и второстепенных лестницах. Для безопасности в случае пожара в многоэтажном здании должно быть не менее двух лестниц, заключенных в лестничные клетки, освещенные естественным светом и имеющие наружные выходы. Расстояния от наиболее удаленных помещений до эвакуационной лестницы или наружного выхода имеют строгие нормативные ограничения в зависимости от типа здания, его этажности, степени огнестойкости и др.

Наиболее распространенные и экономичные двухмаршевые лестницы. Однако могут быть и другие типы лестниц, например трехмаршевые, в которых в пределах этажа размещаются три марша, многомаршевые с различным расположением маршей, круглые (винтовые) лестницы. Более подробно конструктивное исполнение лестниц рассмотрено во второй главе данного Пособия.

Во всех зданиях, имеющих более 5 этажей, устраиваются лифты, как правило, располагаемые в пределах лестничной клетки или близ нее.

Расположение лестничных клеток и шахт лифтов в значительной степени влияет на планировку, поскольку они должны занимать одно и то же относительное положение в плане каждого этажа здания.

На планировку этажей влияет также положение санитарных узлов, кухонь и других помещений, которые всегда располагаются в этажах по одной вертикали друг над другом. Такое расположение значительно облегчает разводку в здании трубопроводов водоснабжения, газа и канализации. Кроме того, «мокрые» помещения (т.е. помещения, в которых возможна повышенная влажность воздуха и намокание конструкций) размещаются в здания компактно, чтобы не оказывать вредного влияния на другие помещения. Нежелательно также расположение «мокрых» помещений у наружных стен здания.

Вертикальные несущие конструкции (стены и колонны), так же как лестницы и шахты лифтов, должны пересекать все этажи, занимая одно и то же место в плане на каждом этаже. Только в отдельных случаях несущие стены и столбы верхних этажей могут опираться на горизонтальные несущие конструкции. Поэтому помещения с большими пролетами целесообразно располагать в верхних этажах или выносить их в одноэтажные части здания, чтобы не опирать на перекрытие большого пролета конструкции верхнего этажа.

Таким образом, экономичное решение конструктивной схемы оказывает существенное влияние и на общее планировочное решение здания.

Однако ведущим фактором в проектировании здания, определяющим его объемно-планировочное решение, остается функциональный процесс. Новые функциональные процессы или изменения существующих процессов обуславливают появление новых объемно-планировочных и конструктивных решений зданий.

На объемно-планировочное решение оказывают влияние и природные условия, в которых будет возводиться здание. Суровый климат предопределяет компактные объемы зданий с минимальной площадью наружных ограждений. В теплом климате, наоборот, целесообразны усложненные объемы зданий, дающие больше тени, способствующие связи помещений здания с окружающей природой.

Внутренняя планировка одноэтажного и двухэтажного дома и других зданий

Когда выполняется внутренняя планировка частного дома, ее стараются сделать так, чтобы свести к минимуму финансовые затраты. Каждый член семьи должен чувствовать себя комфортно с такой внутренней планировкой здания. При проектировании обязательно учитываются все строительные нормативы.

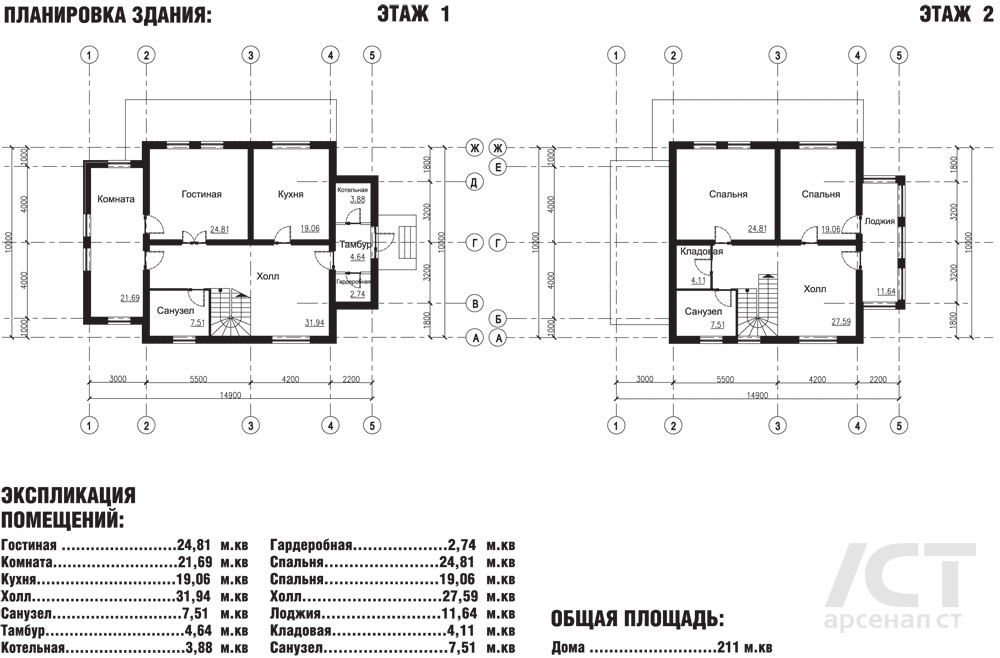

Пример внутренней планировки двухэтажного дома

Внутренняя планировка любого здания делится на несколько групп:

• Жилые помещения;
• Подсобные помещения.

Вернуться к оглавлению

Содержание материала

• 1 Основные правила проектирования
  • 1.1 Спальня
  • 1.2 Хозяйственная зона
  • 1.3 Внутренняя планировка коттеджа
  • 1.4 Гостиная комната
  • 1.5 Передняя
  • 1.6 Кухня
  • 1. 7 Санузлы
  • 1.8 Летние помещения
• 2 Частный дом и его внутренняя планировка
  • 2.1 Детская комната
  • 2.2 Санузлы
  • 2.3 Прихожая
• 3 Деревянный дом и его внутренняя планировка
• 4 Двухэтажные дома

Основные правила проектирования

Когда делается проект, необходимо, чтобы площадь жилой комнаты превышала 8 кв. м. Наилучшими считаются, проекты в которых ширина помещения относительно глубины имеет пропорции: 1:1 или 1:2. При этом гостиная обязательно должна быть взаимосвязана с самыми разными постройками:

• Хозяйственными помещениями;
• Садом;
• Верандой;
• Террасой.

Когда делается оформление дома, то предусматривается большая площадь гостиной. Именно здесь будут приниматься гости и друзья, от ее вида зависит лицо всего здания.

Спальня

В большинстве случаев спальные комнаты располагаются на втором этаже. Если второй этаж отсутствует, спальня изолируется от других помещений.

Несколько вариантов планировки спальной комнаты

Минимальная площадь такой комнаты должна превышать 15 кв. м.

Если в проекте дома не заложены дополнительные помещения, где можно будет хранить одежду, делается увеличение площади спальни на несколько метров.

Спальное помещение обязательно должно быть максимально светлым, комфортным и уютным, чтобы можно было расслабиться и хорошо отдохнуть. Когда делается проект, окна спальни ориентируют на ту сторону, где всегда тихо и спокойно.

Хозяйственная зона

Наилучшим расположением хозяйственных построек считается подвал или цокольный этаж. Здесь можно разместить:

• котельную;
• прачечную;
• сауну;
• хозяйственные постройки.

В случае строительства сауны нужно предусмотреть защиту верхних этажей от проникновения влажного воздуха.

Планировка дачного домика с хозяйственной зоной

Внутренняя планировка коттеджа

Для такого дома, где большое подсобное хозяйство, в проект закладывается несколько отдельных входов:

• Со стороны улицы;
• Во двор из внутреннего помещения.

Гостиная комната

Когда внутренняя планировка сделана грамотно, передняя комната максимально связывается с другими помещениями здания. Через нее можно будет быстро попасть в любую смежную комнату. Гостиная комната считается лицом дома, от ее внешнего вида зависит общее впечатление. Поэтому она должна выглядеть очень нарядно и иметь максимум удобств.

Планировка гостиной в доме с расстановкой мебели

Передняя

Здесь размещаются встроенные шкафы, в которых хранится одежда, а также все необходимое для обслуживания помещений.

Кухня

Все зависит от площади помещения. Кухня может стать обычной рабочей зоной, где готовится еда, а при больших габаритах может превратиться в зонированную кухню-столовую, имеющую все необходимое оборудование.

Большая кухня разбивается на несколько зон:

• Приготовления еды;
• Сбора семьи за столом.

Санузлы

Эти комнаты могут быть совершенно отдельными или совмещенными. В этом случае в ванной комнате устанавливается санузел. Если габариты дома позволяют, желательно в проект включить несколько санитарных комнат.

Летние помещения

К ним относятся большие веранды в доме, различного вида террасы. Такие помещения в большинстве случаев, находятся в пристройках. Здесь отдыхают, принимают пищу и просто проводят свободное время.

Проект и планировка летних помещений в дачном домике

Вернуться к оглавлению

Частный дом и его внутренняя планировка

В таком доме должно быть обязательно несколько комнат, рассчитанных на каждого члена семейства. Спальная комната должна делаться закрытого типа. Непосредственно из нее делается выход прямо в гостиную. Очень важно, чтобы кухня имела площадь не менее 9 м². Это даст возможность разместить в таком помещении:

• холодильник;
• газовую плиту;
• вытяжку;
• полки;
• кухонную мебель.

Оптимальной шириной для кухонного помещения считается 3,0 м. Такие габариты позволяют гармонично установить всю кухонную атрибутику, бытовую технику, без которой не может обойтись ни одна хозяйка.

Детская комната

Ее делают совершенно отдельно, не совмещая с родительским помещением. Это нужно для того, чтобы, когда ребенок подрастет, у него осталась собственная детская комната.

Санузлы

Ни один загородный дом не может обойтись без туалета и ванной комнаты в частном доме. Чтобы было более комфортно, такие помещения располагают недалеко от спальни. Площадь такой комнаты должна превышать 4 м².

Несколько планировок санузлов для коттеджа

Прихожая

Обычно эта комната имеет коридор, без которого просто невозможно обойтись. Особых стандартов, регламентирующих площадь такого помещения, не существует. Из практики считается, что минимальная ширина должна составлять 1,5 м. При достаточном финансировании лучше сделать площадь прихожей не менее 10 м². Это позволит расположить в ней:

• обувные стеллажи;
• шкафы для одежды;
• мебель.

Вернуться к оглавлению

Деревянный дом и его внутренняя планировка

От того, насколько хорошо сделан интерьер и планировка помещения, зависит удобство проживания хозяев здания.

Планировка и расстановка мебели в доме из бруса

Поэтому внутренняя планировка должна разрабатываться с учетом пожеланий всех членов семьи. Функциональность будущего жилья напрямую зависит от выбранного проекта. Правильно сделанная планировка деревянного дома из сруба дает возможность уменьшить денежные затраты на строительство и дальнейшую эксплуатацию строения.

Главными критериями, когда выбирается проект, становятся индивидуальные возможности хозяина деревянного дома. Например, количество жильцов влияет на бытовое устройство, предназначенное для проживания отдельного члена семьи.

Для удобства подведения всех коммуникаций желательно ванную комнату располагать рядом с кухней. Водопровод совместно с канализацией должен иметь компактное расположение. Чтобы проживание было комфортным, очень важно предусмотреть свободное пространство. В связи с этим для каждого человека в проекте предусматривается отдельное помещение.

Вариант внутренней планировки деревянного дома

Идеальной считается планировка, где предусмотрено наличие некоторых помещений, в которых будут находиться гости:

• библиотеки;
• спальни;
• кабинета.

Если помещение имеет одну большую площадь, для разделения его на зоны используют самую разную мебель и перегородки. К входной группе помещений относится тамбур, в которой есть:

• гардеробная;
• прихожая.

Без тамбура трудно обойтись. Уличная дверь тамбура не открывается непосредственно в жилые комнаты, поэтому в помещение не попадает уличный воздух. Правильно сделанная внутренняя планировка такого деревянного дома обязательно учитывает наличие тамбура. В этой комнате можно также хранить очень много самых разных вещей.

Прямо за тамбуром должна располагаться прихожая, где устанавливаются:

• вешалка;
• шкаф;
• зеркало.

Непосредственно из прихожей, поднявшись по лестнице на второй этаж дома, где расположены жилые комнаты, а также подсобные помещения.

Вернуться к оглавлению

Двухэтажные дома

Такие дома стали очень популярными в последние годы. Верхний этаж двухэтажной дачи имеет вид мансарды. Первый этаж предназначен для расположения самых разных помещений:

• гостиной;
• кухни;
• столовой;
• санузла.

Для удобства, чтобы попасть в гостиную, делается вход прямо из прихожей. Когда площадь имеет большие размеры, кухню делают раздельно со столовой. Для большего уюта желательно, чтобы в доме было минимум коридоров и проходных зон. Когда выполняется внутренняя планировка, второй этаж деревянного дома становится зоной отдыха. Здесь располагают:

• спальни;
• санузлы;
• балконы;
• дверь на террасу дома.

Идеальным считается вариант, когда количество спален превышает число жильцов дома. Это позволяет принимать гостей на несколько дней, а в будущем подрастающие дети смогут обзавестись собственной комнатой.

Планировка и меблировка двухэтажного коттеджа

Дополнительными помещениями считаются:

• кабинет;
• библиотека.

Эти комнаты обязательно делаются в больших усадьбах. Здесь всегда тихо, никто не мешает работать. Для достижения тишины такие помещения располагают на верхних этажах. В случае невозможности сделать кабинет наверху, его желательно расположить недалеко от спального помещения. Библиотеку можно будет расположить на верхних этажах дома.

Когда в проекте здания заложен спортивный зал, лучше всего расположить его внизу. Ведь первый этаж отличается суматохой и повышенным шумом.

Планировка трехэтажного домика охраны со спортзалом и гаражом

Для большего комфорта, если площадь дома имеет достаточные габариты, на плане второго этажа дома планируют установку небольшого балкончика, чтобы наслаждаться утренним свежим воздухом.

Цокольный этаж здания подходит для создания мастерской или открытия прачечной. Здесь же можно обустроить сауну, установить большой бильярдный стол. Бойлерная практически всегда располагается в отдельном помещении.

Концепция жилого квартала

Описание

• Описание
• Процесс

Задача. Разработать концепцию среднеэтажной жилой среды.

Жилье для людей в России уже сто лет строится по типовым проектам: Москва, Питер, старинные губернские и промышленные города заполнены хрущевками, брежневками и панельными многоэтажками. На смену унылой бетонной застройке с тесными и холодными квартирами в студии разработаны жилые кварталы нового типа — уютные, приветливые, в которых хочется жить.

Квартал — это квадрат земли, со всех сторон ограниченный дорогой с пешеходными тротуарами, велодорожками, автопарковками и автобусной остановкой. В квадрате расставляются жилые дома трех типов: в центре малоквартирные (башни с одним подъездом), по углам секционные (с несколькими подъездами) и галерейные (в таких домах в квартиры заходят с общего балкона).

Схемы территории

Высота домов не превышает 5–7 этажей, поэтому дворы получаются камерные, уютные, при этом в них легко заглянуть с улицы. На территории есть частные садики (у окон жителей первых этажей) и общественные площадки, скверы, лужайки. Человеку комфортно находиться в таком пространстве — небо видно, сверху ничто не давит, вокруг красиво и чувствуешь себя в безопасности. Все необходимые магазины и услуги тут же.

План квартала

Внутри квартала не ездят машины — есть только пешеходные дорожки, по которым в случае необходимости проезжает спецтехника. Парковка располагается снаружи, на улице. При желании застройщик организует подземный паркинг, заезды планом предусмотрены.

Схема организации движения

В квартале есть где отдохнуть и размяться — на плане отмечены детские и спортивные площадки, зеленые лужайки и скверы, а на крышах обустроены приятные места для отдыха.

Схема функционального зонирования

Пространства квартала имеют разную степень приватности. Улица, угловые скверы и центральная площадь — места, которые видят и к которым имеют доступ все находящиеся рядом люди. Коллективные пространства предназначены только для жителей квартала — это площадки во дворе и места для отдыха на крышах. Частные территории — садики у окон первых этажей.

Схема зонирования общественных пространств

При необходимости в квартале строится больше домов.

Схема уплотнения застройки

Новые дома с суперудобными квартирами, террасами на крышах и уютными дворами кардинально поменяют представление о массовых жилых кварталах.

Здания проектируются по особым правилам.

Для каждого человека идеальный дом выглядит по-своему. Мы спроектировали дома, в которых самые разные люди находят квартиры своей мечты.

Каркас дома мечты

Конструкция домов каркасная, жестко зафиксировано положение лестниц и лифтов, а в остальном сетка колонн позволяет как угодно планировать пространство. Предусмотрено два лифта — небольшой пассажирский и большой грузовой.

Наружная поверхность зданий выполнена из ячеистого бетона — очень теплого и долговечного материала. Ячеистый бетон работает как утеплитель, и при этом его не нужно менять каждые 25 лет.

Планировка дома мечты

К лифтам примыкает общественный холл.

Трубы, а следовательно и ванные с туалетами, распределены вдоль стен, поэтому комнаты свободно трансформируются — ничто не мешает устроить посреди квартиры огромную гостиную.

По плану жилое пространство делится на небольшие ячейки. Из таких ячеек-коробочек складываются самые разные квартиры — студии, небольшие двушки, просторные четырехкомнатные. Высота типовых жилых этажей — 3,3 метра.

Высота первого этажа — 5 метров. На нем размещаются двухуровневые квартиры, а также магазины, аптеки, спортзалы, коворкинги и другие общественно значимые организации. В жилой части предусмотрены колясочная, пост охраны, диспетчерская, комната консьержа и зона для отдыха и общения. Таким образом все необходимое для комфортной жизни находится прямо в доме, не нужно даже покидать двор.

Первый этаж построен на уровне земли, поэтому в дом легко заезжать на инвалидной коляске. Внутрь есть два входа — с улицы для всех и со двора для своих.

Элементы дома мечты

Лоджии и балконы

Эркер

Двухуровневые квартиры

Садик у дома

Терраса

Сад на крыше

Квартиры в доме мечты

Студия

1-комнатная

2-комнатная

3-комнатная

4-комнатная

Многоуровневые квартиры

Стандартная планировка

Европланировка

Свободная планировка

Архитектура

Новые дома прекрасно выглядят в любое время года. Несмотря на то, что застройка типовая, городской пейзаж получается разнообразным.

Фасады домов вентилируемые: снаружи на специальный каркас крепятся водостойкие панели, которые красятся или обшиваются кирпичом либо стеклофибробетоном. Благодаря такому устройству в квартирах тепло и тихо. Здания окрашены в светлые пастельные тона, с деталями под дерево и кирпич.

В домах нового поколения, конечно же, сделаны специальные декоративные решетки для кондиционеров, а на первых этажах — витражное остекление.

Экология и экономика

В каждой квартире — горизонтальная система отопления, оборудованная теплосчетчиком. Это значит, что расход тепла рассчитывается для каждой квартиры отдельно.

В общественных местах устанавливаются датчики движения — например, свет зажигается, только когда кто-то выходит в холл. В зданиях используется система «умный дом», то есть освещением и входной дверью жители управляют прямо из квартиры.

Специальная система собирает дождевую и «серую» воду (из стоков кухни и ванной) — она используется для подогрева в теплосистемах, полива растений на крыше и в садах и повторного применения. Сады на крыше удерживают воду, обеспечивают дополнительную термоизоляцию и делают город зеленее. При желании на крыше устанавливаются еще и солнечные батареи.

Ценовая категория готовых домов зависит от отделочных материалов, итоговой планировки, наличия подземного паркинга и инфраструктуры первых этажей.

По созданным принципам разработаны проекты трех типов жилых домов.

Тип 1 — Малоквартирный жилой
Тип 2 — Секционный жилой дом
Тип 3 — Галерейный жилой дом

Тип 1 — Малоквартирный жилой
Тип 2 — Секционный жилой дом
Тип 3 — Галерейный жилой дом

арт-директор

• Артемий ЛебедевУчастие в проектах3690 Бизнес-линч2077 Мозг137 Фото дня52 Рутина25 Награды61 tema.ru|ЖЖ|ФБ|ТГ


архитектор

• Светлана Васильева Участие в проектах20


редактор

• Анна Потапкина Участие в проектах230 Мозг2 Награды8


менеджер

• Вероника Янковская Участие в проектах26


Дата выпуска: 13. 04.2018

Еще

Архитектура

Далее

Логотип агрегатора «Просто тревел»

«Просто тревел» — сервис для организации недорогих путешествий: они находят самые дешевые авиабилеты, отели и страховки с помощью интеллектуального поиска.

Планировка дома: основные этапы — All4decor

Планировка дома – составная часть проектной документации, где зафиксировано расположение главных конструкций, перегородок, дверей и окон. В таком документе также отображаются площадь и размер всех помещений, используемый для строительства материал,  расположение сантехники и другие технологические отметки.

Определяем размер дома и количество его этажей

Многие принимают решение построить максимально просторный дом. Но такой вариант может оказаться нерациональным. Нередко стандартный коттедж 10х10 м является оптимальным решением. Изучив соответствующие фото, в этом несложно убедиться.

Если дом высокий, то перемещение по нему занимает много времени, расходы на отопление возрастают. Также стоит подумать и о налоге на недвижимость, размер которого зависит от площади дома.

Двухэтажный дом необходим для семьи с несколькими детьми, а небольшой одноэтажный – универсальное решение, которое подойдет большинству. Также не стоит забывать, что когда дети вырастут, то просторный второй этаж станет ненужным.

Но двухэтажный дом все же имеет определенные преимущества перед строением с одним этажом. При одинаковой площади строительство такого коттеджа обойдется дешевле за счет уменьшения расходов на обустройство фундамента и кровли. В высоком доме легче разместить нужные комнаты, а также уменьшаются теплопотери. Но планировка одноэтажного дома освобождает от необходимости возводить лестницу.

Как спланировать дом?

Чтобы частный дом был удобным, нужно грамотно расположить комнаты на плане строения. Второй этаж – подходящее место для спальни, а первый – для гостиной, кухни. Но если в семье есть пожилые люди, то одна спальня должна располагаться внизу.

Оцените, с какой стороны будет находиться солнце. Стандартный вариант: спальню ориентируют на восток, гостиную – на запад, кухню – на восток или юг.  Если окно выходит на юг, то необходим кондиционер. Лестница располагается с северной стороны. Также нужно учитывать, выходят ли окна на шумную сторону улицы. Оптимальное решение – чтобы окно спальни было ориентировано на спокойный участок.

В помещениях, расположенных с южной стороны, хорошо растут цветы. Но в них может быть жарко в летнее время. Поэтому на южной стороне приусадебного участка высаживают высокие деревья, преграждающие путь солнечным лучам.

Планировка дома: базовые рекомендации

Комфортный жилой дом – это строение, где планировка соответствует советам специалистов, проверенных на практике.  Какие частые моменты нужно учитывать?

• При самостоятельном создании проекта учитывается толщина стен. Общая толщина внешних и внутренних стен может составлять 0,5 метра.
• Оптимальная форма для любой комнаты, будь то санузел или кухня – приближенная к квадратной. Удобная ширина – не менее 3 метров.
• Чем меньше коридоров в коттедже, тем лучше. Если отказаться от них не получается, то коридор нужно делать не менее 1,5 метров шириной.
• Перед тем как определять размер будущего дома, составьте список всех необходимых помещений. Например, детская для первого ребенка, для второго ребенка, балкон, терраса, подвал. Рассчитать площадь каждого – важный этап. Как этого сделать? В масштабе нарисуйте помещение и расставьте внутри него мебель, также учитывая ее размеры. Так часто выясняется, что готовый план требует корректировки. Например, в зале мало места, чтобы поставить просторный диван, а на балконе – слишком много.
• Окна мест, где хозяева дома находятся много времени, лучше ориентировать во двор. Так удобно наблюдать за игрой ребенка на свежем воздухе, за приходом гостей и т.д.
• Санузел, кухня – места, на площади которых не стоит экономить. В противном случае нахождение в них будет доставлять дискомфорт. На каждом этаже должен быть свой санузел.
• Подвал удобен еще и тем, что при его наличии не требуется теплоизоляция пола. Но возведение подвала – удовольствие далеко не дешевое, ведь фундамент в таком случае строят особым образом.
• Терраса и крыльцо должны быть включены в проект изначально. Иначе значительно возрастает риск позже возвести непонятные строения.
• Частое решение – обустроить мансардный этаж. Это дешевый вариант по сравнению с возведением второго этажа с кровлей, но менее комфортный. Много хозяев домов жалуются, что мансардный ярус неудобен в эксплуатации.
• Планировка дома должна включать отдельное помещение для котла, размеры и площадь которого должны соответствовать установленным требованиям. Некоторые котлы разрешается вешать на кухне, но котельная – более современный и безопасный вариант.

Высота потолков

Частый вопрос – как определить высоту потолков? Чрезмерно низкие потолки, как и высокие, станут нерациональным решением. Потолки, высота которых превышает среднюю, увеличивают затраты на отопление дома, строительство стен, лестниц, отделку.

Если площадь помещения больше 20 кв. м, то комфортная высота потолков –  выше 3 м. Для площади 16-20 кв. м оптимальная высота потолков – от 2,7 до 3 м. Поэтому планировка должна учитывать, что в пределах одного этажа лучше делать помещения приблизительно одинакового размера. Если планировка не позволяет поступить подобным образом, то высоту потолков делают разной. Например, уровень значительно понижают путем обшивки гипсокартоном. Ведь небольшое помещение с высокими потолками выглядит дисгармонично.

Интересный и современный вариант, благодаря которому планировка станет уникальной – потолки двойной или полуторной высоты относительно минимальной в доме. Например, так обустраивается гостиная. Подобный современный план – частое решение на фото иностранных интерьеров. Но такое решение связано с определенными трудностями

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Дачное строительство: Планировка дома: victorborisov — LiveJournal

?

Вот так выглядит план дома, который я буду строить. При проектировании учитывалась оптимизация пространства и экономия строительных материалов (например, принимая в расчет, что деревянные балки для перекрытий имеют максимальную длину 6 метров). Дизайнерские изыски в данном случае вторичны, сейчас важна форма. Да, в основе лежит типичный городской подход к проектированию. Дом предназначен для круглогодичного периодического использования (то есть я планирую использовать его наравне с квартирой в городе).

Основные технические данные: Фундамент монолитная плита толщиной 20 см. Стены из 375 мм газобетонных блоков без дополнительной теплоизоляции (только штукатурка). Размеры дома 10,5х8,5 метров. Внутренняя площадь около 70 кв. м. Обогрев электричеством (два воздушных тепловых насоса + конвекторы). Сверху плоская используемая крыша (с газоном).

2. У меня нет потребности в большей площади, а учитывая, что все работы я буду делать самостоятельно, то второй этаж просто бессмысленная затея. Дом расчитан на проживание не более 4 человек. Слева внизу ванна и туалет (ближайшая точка дома к колодцу и септику). Слева вверху кухня-гостиная (20 кв.м). Справа внизу небольшая рабочая комната, кладовка (6 кв.м). Справа сверху две спальни (по 9,5 кв.м) и ещё одна комната-кабинет (10 кв. м).

Я прекрасно понимаю, что особняк площадью 200 квадратных метров это превосходно, но это бюджет на несколько миллионов — раз и необходимость отапливать неиспользуемые площади — два.

А теперь самое главное — партнёры строительства! Тема самостоятельного строительства очень интересна, а с использованием современных технологий вдвойне. Итак, представляю вашему вниманию: John Deere совместно с компанией Универсал Спецтехника предоставляет на тест-драйв для земляных работ экскаватор-погрузчик John Deere 325J, компания Alien Technologies поддерживает строительство с помощью композитной стеклопластиковой арматуры, а компания Ytong — энергоэффективными газобетонными блоками высочайшего качества.

Производитель строительной техники

Продажа и аренда строительной техники

Композитная арматура

Газобетонные блоки Ytong

Если ваша компания предлагает современные технические решения для строительства, то ещё не поздно стать партнёром проекта. Теплоизоляция, гидроизоляция, кровля, отделочные материалы, энергосберегающие технологии, тепловые насосы и многое многое другое. Те, кто присоединится раньше — получает большее количество упоминаний в репортажах со стройплощадки. Свои предложения пишите на — [email protected].

Tags: спонсоры, строительство

Subscribe

• Ytong MiniCrane — новая технология строительства домов из газобетона

  Компания Ytong, производитель автоклавного газобетона представила свою новую разработку — строительный мини-кран предназначенный для возведения…

• 8 лет загородному дому и что произошло в 2020 году

  Всем привет! Давно не писал т.к. 2020 год выдался очень насыщенным на события. На блог просто не было времени. Тем не менее у меня есть что вам…

• Идеальное фасадное решение для газобетонного дома

  При строительстве дома из газобетона становится актуальным вопрос отделки фасада. Самый простой вариант это штукатурный фасад, но многие хотят…


Hint http://pics.livejournal.com/igrick/pic/000r1edq

Previous
← Ctrl ← Alt

• 1
• 2
• 3

Next
Ctrl → Alt →

• Ytong MiniCrane — новая технология строительства домов из газобетона

  Компания Ytong, производитель автоклавного газобетона представила свою новую разработку — строительный мини-кран предназначенный для возведения…

• 8 лет загородному дому и что произошло в 2020 году

  Всем привет! Давно не писал т.к. 2020 год выдался очень насыщенным на события. На блог просто не было времени. Тем не менее у меня есть что вам…

• Идеальное фасадное решение для газобетонного дома

  При строительстве дома из газобетона становится актуальным вопрос отделки фасада. Самый простой вариант это штукатурный фасад, но многие хотят…

Планировка дома

Категория: Строительство садового дома

Объемно-планировочная композиция односемейного жилого дома. Композицию жилого здания, формируемую на основе целесообразного функционального решения, строят изнутри наружу, от организации внутренних пространств к видимой извне форме. Обратный путь — от предвзято избранной формы объема — почти наверняка ведет к противоречиям между требованиями функции и эстетическими закономерностями.

В архитектурном проектировании сложились два основных метода построения объемной формы здания в зависимости от подхода к формированию внутреннего пространства здания.

Первый, наиболее традиционный метод основан на подчеркивании частей системы, на четком разделении всех помещений на однородные функциональные группы, выделении ядра композиции и элементов функциональных связей. Каждая из них вычленяется в особую часть объема, а элементы, служащие для функциональных связей, используются в качестве связующих звеньев композиции. Параметры внутреннего пространства в этом случае точно соответствуют системе организации жизни в здании, образуя индивидуальную по форме планировочную структуру. В зависимости от функции и величины участка внутренние пространства могут объединяться по горизонтали или вертикали. Сложная объемная форма односемейного дома характерна для модерна и органичной архитектуры.

Коммуникационные помещения (коридоры, холлы, лестница, антресоль) должны иметь ясную и понятную структуру.

Второй метод построения объемной формы здания больше соответствует требованиям современной архитектуры, основан на образовании единой, максимально обобщенной формы жилого дома с простыми очертаниями объема за счет универсального и многообразного использования внутреннего пространства пу-

тем создания единого укрупненного, гибкого пространства. Внутреннее расчленение пространства на функциональные группы осуществляется с помощью средств, не связанных с основными конструкциями зданиям — раздвижными перегородками, мебелью. Метод позволяет создавать универсальные пространства, пригодные для многообразного использования и продлевающие сроки моральной амортизации здания. Однако предельная обобщенность формы затрудняет выражение назначения в облике таких зданий. В современных особняках и виллах, где форма весьма абстрактна, не связана с традицией, с трудом можно узнать жилище. Этого не произойдет в традиционной или классической архитектуре особняка.

Выбор того или иного метода зависит от конкретных функциональных и художественных задач и окружающей среды. Первый метод наиболее эффективен в случае преобладания требований изоляции функциональных процессов и их определенности, значительной площади участка; второй метод целесообразно применять при доминировании требований многообразности функциональных процессов, размытости их форм и Границ, ограниченном участке. В некоторых случаях при проектировании жилых зданий используют одновременно два метода.

Основные типы объемно-пространственной композиции различают по признаку связи жилого здания с внешней средой.

В замкнутой композиции объем здания формируется вокруг внутреннего двора. Связь внутренних пространств с внешней средой осуществляется через открытое пространство — атриум — включенное в объем здания. Жилище в Древней Греции, народное жилище в Северных регионах России, на Урале, Средней Азии связывал с улицей только надежно защищенный вход. Он давал доступ к замкнутому дворику, куда открывались все помещения дома и постройки. Через внутренний двор в дом проникал свет и свежий воздух. Замкнутая композиция целесообразна в городском жилище, где малые участки делают актуальной визуальную и звуковую изоляцию жилища, а также в жарком сухом климате.

В центрической композиции помещения жилого дома группируются вокруг главного, центрального. Большая высота центрального помещения подчеркивает его особую роль в композиции. Центрическая композиция используется в построении вилл и дворцов.

В базиликальной композиции здание имеет главное пространственное ядро, развитое в одном из направлений плана. Внутреннее пространство раскрывается к среднему или боковому наиболее высокому помещению с окнами в верхней части и в боковых стенах. Этот вид композиции получил развитие в романской и готической архитектуре. Базиликальная композиция лежит в основе традиционного жилища американских поселенцев (solt box), может быть применена в эксклюзивном жилище либо использоваться как элемент сложной композиции.

В компактной композиции жилого дома помещения группируются вокруг помещений здания, не имеющих естественного освещения. Такая композиция актуальна в экономичном жилище.

Открытая композиция складывается из объемов с ясно выраженной протяженностью в одном направлении (или в двух), а формируемые ими открытые пространства свободно сливаются с окружающей средой. Помещения зданий имеют непосредственную связь с внешним пространством и естественное освещение. Возможные сочетания объемов в этой системе чрезвычайно разнообразны. Открытые композиции широко развивались в архитектуре барокко и классицизма, а также функционализме, органичной архитектуре. Загородные помещичьи усадьбы и современные виллы построены на этой схеме. Открытые композиции обеспечивают сквозное проветривание и инсоляцию жилых помещений. В открытых композициях внутреннее пространство организуется с использованием коридорной или анфиладной систем. Они могут быть дополнены объемами зальных пространств или помещениями, объединенными по бескоридорной схеме. Открытая композиция захватывает в свою сферу прилегающий участок, членит, активно формирует его.

Принципы функционально-планировочной организации жилого пространства односемейного жилого дома:
1. Принцип функциональной дифференциации помещений. В его основе лежит разграничение жизненных процессов и одновременно установление необходимых связей в их системе.
2. Принцип функционально-технологической целесообразности. Принцип целесообразности заключается в разумной экономии Пространства, строительных и эксплуатационных затрат, сокращении непроизводительных затрат времени и сил, энергии при организации функционально-технологических процессов в здании.
3. Принцип гармонизации пространства. Пространство, предназначенное для человека, должно обладать художественными свойствами и быть построено по законам красоты. Формообразование помещений и их сочетания строится на, основе гармонизации внутреннего пространства и психофизиологических закономерностей. Элементарная гармония формы рабочего или подсобного помещения не излишество, а требование гигиены восприятия.

Требуемые размеры и величина площади используемого пространства могут быть выбраны правильно лишь тогда, когда проектировщик отчетливо представляет себе функциональный процесс, положение человека и его максимальные габариты. Размеры места, которое занимает человек при осуществлении бытового функционального процесса, связаны и с размерами места, занимаемого оборудованием, и с размерами самого оборудования, а также с размерами проходов, необходимых для эксплуатации оборудования. Если в помещении размещаются несколько человек, то его площадь определяется суммой площадей мест, занимаемых людьми и оборудованием. Кроме того, предусматривается площадь для проходов и дополнительная площадь для осмотра и технического обслуживания предметов оборудования.

Для облегчения процесса функционального обоснования площади, требуемой для реализации бытовых процессов, в архитектурном проектировании введено понятие функциональной зоны процесса. Проектирование помещений, сводится к компоновке необходимых функциональных зон на плане жилого дома (рис. 1).

Планировочная организация жилого дома. Основной прием планировки жилого дома — зонирование, т. е. четкое планировочное выделение групп помещений, имеющих однородные функции и внутренние взаимосвязи/Дома зонируют по функции, тепловому режиму, по освещенности, ориентации.

При проектировании для упорядочивания связей между помещениями применяют функциональное зонирование. Функциональное зонирование — это действенный способ планировочной организации жилых домов, усадеб и целых поселков. Зонирование способствует образованию наиболее коротких связей и независимости функционирования зон при этом. Функциональное зонирование вносит в архитектурно-планировочное решение ясность, четкость, способствует уточнению композиционных и конструктивных схем. Зонирование может проводиться в одном объеме или по зданиям единого архитектурного комплекса — усадьбы. Функциональное зонирование жилого дома осуществляется на основе общей идеи организации помещений.

В жилищном строительстве применяют два вида функционального зонирования: горизонтальное и вертикальное (рис. 2). Горизонтальное зонирование применяют в одноэтажных домах, оно предполагает размещение всех функциональных зон в горизонтальной плоскости и организацию разделения (объединения) в основном горизонтальными коммуникациями — коридорами, галереями. Вертикальное зонирование характерно для домов из нескольких уровней, оно требует размещения внутренних пространств по уровням (ярусам) и связи (разделения) их между собой вертикальными коммуникациями — лестницами. Вертикальное зонирование экономит площадь застройки: по сравнению с горизонтальным в ряде случаев является более эффективной формой функциональной организации крупных жилых домов, а также при дефиците площади застройки.

Рис. 1. Функциональная зона процесса жизнедеятельности а — основные функциональные зоны в жилом доме; б — нормализация функциональных зон жилых помещений план 2 этажа

Рис. 2. Функциональное зонирование в жилище двухчастное функциональное зонирование жилой ячейки; б — горизонтальное функциональное зонирование квартиры; в — вертикальное функциональное зонирование коттеджа

Функциональное зонирование односемейного жилого дома. В практике проектирования жилых зданий широко применяют двухчастное и трехчастное функциональное зонирование.

Двухчастное зонирование — наиболее распространенный вид функционального зонирования в недорогих экономичных домах, коттеджах. Обычно дом делят на две части: дневного и ночного пребывания или общесемейного и личного использования, на жилые и хозяйственные помещения. Таким образом обеспечивают требуемую взаимосвязь и изоляцию процессов жизнедеятельности семьи, а именно: активного и пассивного отдыха, общения и уединения. Зона дневного пребывания (общесемейного назначения) содержит следующие помещения: переднюю, общую жилую комнату, кухню, уборную и кладовую (гостиную, столовую, кабинет). Зона ночного пребывания (индивидуального назначения) включает в себя личные жилые комнаты (спальни), ванную, гардероб и коридор.

В одноэтажном доме у входа размещают зону дневного пребывания, в глубине постройки — зону ночного пребывания. Независимость использования обеспечивается непосредственной связью каждой зоны дома с передней. Все многообразие планировочных приемов двухчастного зонирования в одноэтажных домах можно свести к трем основным вариантам.

При расположении дома в двух уровнях принимается поэтажное (вертикальное) зонирование: на первом этаже размещают общесемейные помещения — переднюю, общую комнату и кухню, на втором этаже — личные жилые комнаты (спальни) и гигиенический блок. Практика жилищного строительства дает два варианта вертикального двухчастного зонирования. В первом случае в общесемейной зоне (дневного пребывания) размещают личное помещение супружеской пары, либо взрослого члена семьи (сына или дочери, бабушки), которое непосредственно связано с передней. Во втором случае в личной зоне (ночного пребывания) проектируют общесемейное помещение (игровую, комнату для занятий, библиотеку), образуя вспомогательное планировочное ядро в глубине дома.

Трехчастное зонирование дома предполагает его разделение на три части по принципу однородности бытовых процессов.

В одноэтажных односемейных домах выделяют три части: общесемейную, индивидуальную и хозяйственно-бытовую. Первые две части включают в себя общую комнату, столовую и спальни соответственно. Третью образуют входной узел, кухня, кла-я довые, санузлы, рабочие комнаты и т. п. Зону хозяйственно-бытового назначения располагают в центре дома, она служит буфером между общесемейными и личными помещениями, а также входом в дом.

В многоуровневых односемейных домах помещения зонируют относительно уровня земли на три этажа: цокольный или подземный этажи используют для подсобных помещений (гараж, мастерская, кладовые, топочная и др.)» на первом этаже размещают общесемейные комнаты и кабинет, на втором этаже — личные жилые и подсобные помещения (спальни и санузлы).

Функциональные зоны располагают относительно входа в дом. Это требует расположения у входа общесемейных помещений (общей комнаты, гостиной, столовой, кухни), а в глубине квартиры — личных помещений. В экономичном жилище общая комната должна занимать центральное положение в квартире, находясь рядом с передней. В комфортабельном жилище у входа проектируют гостиную, в центральной части дома — столовую. Спальни следует располагать в наиболее изолированной части дома, в его глубине, в отдалении от кухни и лестницы. Они должны быть удобно связаны с санузлами.

Планировочные приемы. Наряду с принципом функционального зонирования при проектировании жилых домов используют вариантную, свободную и гибкую планировки.

Вариантная планировка — разработка ряда вариантов планировочных решений одного помещения или всего дома в одних и тех же конструктивных габаритах. Необходима для продления морального старения планировки жилого дома.

Свободная планировка характеризуется использованием функциональных зон в качестве структурного элемента построения плана дома, которые свободно размещают в жилом пространстве. , В результате образуется большое, нерасчлененное пространство зального типа многофункционального использования. Свободная планировка применяется в особняках и виллах в общесемейной части.

Гибкая планировка дает возможность как раздельного использования комнат, так и объединения их в одно большое помещение. Суть гибкой планировки — изменяемость в течение суток и часов в зависимости от изменения потребностей жителей. Для гибкой планировки применяют трансформируемые перегородки (границы) и мебель (предметы). Гибкая планировка эффективна в экономичном и комфортабельном жилище.

Планировочная организация сельского усадебного дома. Усадебный жилой дом располагается свободно на участке усадьбы, поэтому его проектируют, во-первых, как индивидуальный дом, во-вторых, как часть жилого пространства усадебного участка. Органическая связь дома с участком и хозяйственными строениями, неразрывность функциональных связей между ними предопределяет целостность всей структуры усадьбы. Таким образом, архитектурное решение односемейного жилого дома должно объединять три взаимосвязанные части — собственно жилое здание, благоустроенный участок и надворные хозяйственные постройки (рис. 3).

Жилой дом может содержать 2-5 и более жилых комнат для семей из трех и более человек. Планировочное решение усадебного дома должно дать возможность поэтапного расширения путем использования чердачного пространства, надстройки или пристройки дополнительных помещений («растущий дом»). В жилых домах предусматривают элементы, учитывающие специфику и образ жизни сельского населения — хозяйственные помещения, подсобные помещения для хранения инвентаря и сельскохозяйственной продукции.

Построение жилой части индивидуального дома в своей основе аналогично городской квартире. Однако имеются некоторые отличия от квартир: наличие придомового участка личного пользования большой величины с садом и огородом; развитый входной узел большой площади с устройством шкафов для верхней одежды; кладовые для топлива, садово-огородного инвентаря, хранения продуктов; гараж и мастерская; в усадебном доме — надворные постройки для скота, птицы, хранения корма; совмещение двух функций: проживания и хозяйствования (уход за домом, участком).

Одноеемейные дома в одном уровне имеют две, три, четыре и более жилых комнаты. При малом участке последние проектируют в двух уровнях. По своим планировочным качествам планировка в одноэтажном доме может наилучшим образом отвечать предъявляемым требованиям: иметь удобную форму плана и хорошие пропорции комнат, рациональное размещение световых проемов, хорошую ориентацию по сторонам света, наилучшую связь с участком.

Эксплуатационные удобства повышает отсутствие лестницы и непосредственная связь с участком.

Важный элемент построения плана — решение входа в дом: расположение входов и их количество. В отличие от городского дома сельский и загородный дома имеют, как правило, два входа: главный, обращенный на улицу, и второстепенный, объединяющий дом с садом либо с жилым двором. Однако надо иметь в виду, что два и более входа в дом увеличивают теплопотери при эксплуатации. В сельском жилище второй вход — хозяйственный, связывает подсобные помещения дома с хоздвором. В летнее время второй вход может быть основным. Вход сбоку или с заднего (дворового) фасада устраивают в экономичных домах, входы со стороны главного фасада и с дворового (заднего) фасада проектируют в комфортабельных домах.

Ориентация жилых помещений — восток, юг, юго-восток; подсобных помещений — север, запад.

Рис. 3. Приемы объемно-пространственного решения домов в двух уровнях: а — с мансардой без излома крыши; б— с мансардой с изломом крыши; в — часть квартиры в двух уровнях, часть в одном — с чердаком; г — часть квартиры в двух уровнях, часть в одном — без чердака: д — двухэтажная квартира с чердаком; е — двухэтажная квартира без чердака; ж — с перепадом уровня на пол-этажа

Строительство садового дома — Планировка дома

Руководство по планировке здания в процессе строительства

План здания показывает план этажа собственности на поверхности земли. В отличие от плана здания, который нарисован в масштабе на листе бумаги, план здания выполняется на поверхности земли, чтобы показать положение строения.

Указывает план здания на поверхности земли и точно определяет положение и ориентацию. Мы готовим план здания после завершения условного обследования.

План здания служит ориентиром при строительстве. К строительству можно приступить после окончательной доработки макета. В этой статье обсуждается все, что вам нужно знать о планировке здания.

Содержание

Важность планирования планировки здания

В связи с возрастающей сложностью строительных проектов необходимо иметь план здания. На плане здания отмечаются все места расположения стен, колонн, фундаментов и других конструктивных элементов здания.

Схема показывает, как все устроить, и простая ошибка может дорого обойтись. В зависимости от вашей юрисдикции некоторые штаты также запрашивают планы и спецификации планировки здания, прежде чем выдавать лицензии на строительство.

В случае будущих ремонтов и перепланировок план здания помогает составить план собственности. План здания также имеет решающее значение, если вы планируете купить уже построенный дом.

Схема здания – терминология, которую необходимо знать

Чтобы понять настройки компоновки плана здания, нам необходимо знать некоторые связанные технические термины. Ниже приведены наиболее распространенные термины терминологии планировки здания.

Временный эталон (ТБМ)

Временная точка отсчета относится к фиксированной точке с известной отметкой, используемой в качестве произвольной точки для работ по начальному уровню. Обычно это уровень первого этажа. И этот тест запускает всю работу.

TBM обычно относится к постоянным приспособлениям, таким как крышки люков или прочно забитая стойка. После определения ТПМ для отметки этого места ставится штифт или стальной уголок.

ТПМ должна быть четко обозначена на всех чертежах, а все размеры должны быть указаны в метрах с точностью до трех знаков после запятой.

Базовая линия

Базовая линия — это линия здания, с которой начинаются все работы по разметке. Часто базовая линия встречается с линией здания, которая является границей проекта. Существующие дороги или местные власти обычно определяют линию застройки.

Базовая линия определяет границы собственности, и, получив ее, вы сможете легко отметить углы своего здания.

Горизонтальные элементы управления

После определения базовой линии вам необходимо разработать горизонтальные элементы управления, которые помогут вам отметить все другие конкретные точки. Очень важно иметь множество горизонтальных элементов управления, чтобы не нужно было отключать все, если отключается один.

Горизонтальные элементы управления всегда имеют свои координаты относительно конкретных вопросов на месте и помогают быстро определить точки плана на местности.

Вертикальные контрольные точки

Вертикальные контрольные точки обычно устанавливаются относительно заданных базовых уровней. Эти базовые уровни часто представляют собой деревянные столбы в бетоне. Однако это также может быть дорога или близлежащий земельный объект.

Горизонтальный и вертикальный контроль обычно осуществляется с помощью теодолита или аналогичных геодезических инструментов на этапе нивелирования.

После определения этих точек вы можете нарисовать план вашего здания. Любые изменения должны быть отмечены на чертежах, чтобы избежать путаницы.

Возможные последствия неправильного учета планировки здания

Неправильное рассмотрение планировки здания может привести к тому, что некоторые вещи пойдут не так. Некоторые из распространенных ошибок обсуждаются ниже.

Нежелательные небольшие пространства

Неправильное планирование может привести к появлению нежелательных небольших пространств в зданиях, которые можно было бы использовать для других целей. На парковке может быть меньше места для автомобилей. Это также может сократить офисные площади, особенно для коммерческих зданий, тем самым сдерживая текучесть кадров из того, что в противном случае было бы продуктивным зданием.

Нежелательные небольшие площади дорого обходятся, поскольку они приводят к потере эффективности пространства и ухудшению комфорта клиентов.

Задержки

Задержки являются одной из самых распространенных проблем в строительстве, и несоблюдение планировки здания может привести к ним. Каждый день вашего опоздания добавляет к вашему проекту неучтенные ресурсы и трудозатраты.

Это создает проблему при планировании проекта с самого начала. Задержки увеличивают стоимость проекта и могут нанести ущерб репутации вашей компании. Если у вас много проектов, задержки в одном проекте могут отразиться на других проектах, а некоторые задержки настолько серьезны, что могут привести к полному краху проекта.

Поврежденные материалы

Несоблюдение плана может привести к повреждению материалов и приспособлений, поскольку пространство либо слишком велико, либо слишком мало, чтобы служить по назначению. Можно также понести затраты на оплату труда при ремонте, демонтаже приспособлений или восстановлении.

Из-за поврежденных материалов здание потребляет больше материалов, чем планировалось изначально.

Упущенная выгода

Все рассмотренные выше факторы приводят к снижению прибыльности проекта. Проект, который не начинается вовремя или использует такие ресурсы, как материальные и трудовые затраты, влияет на размер прибыли компании.

Компании, которая тратит больше, чем зарабатывает, может быть трудно выжить на конкурентном рынке. Неприемлемые результаты для клиента также могут привести к расторжению контракта, что приведет к потере бизнеса и репутации.

Риск устойчивости

Неправильно реализованная планировка здания может создать риски устойчивости, а также угрозу здоровью и безопасности для проекта. Строительная компания с длинным списком неудачных проектов вряд ли продержится долго, так как неудачные проекты могут привести к банкротству или даже прекращению деятельности строительной организации.

Резюме

План здания — это надежный инструмент, который поможет вам точно указать местоположение конструкции, включив данные о высоте и измерения на месте расположения здания на земле.

К настоящему времени вы понимаете основы планировки зданий в строительстве. Правильная планировка здания обеспечивает успех проекта от начала до конца, но неорганизованная планировка может привести к будущим проблемам в строительных работах.

Соблюдение планировки здания при строительстве убережет вас от дорогостоящих ошибок, таких как перерасход бюджета. Вы будете удивлены тем, насколько цельным будет проект, если правильно следовать планировке здания.

Схема здания | Как построить макет | Что такое метод планировки здания | Контрольные линии строительства

Важный момент

План здания

После завершения плана здания и проектирования конструктивных элементов, включая фундаменты, можно начинать строительные работы.

После этого первым этапом строительства является расчистка площадки. Именно тогда были отмечены траншеи под фундамент, которые будут вырыты. Линии раскопок, отмеченные на месте, известны как план здания.

Планировка здания

• Разметка здания после переноса архитектурного предложения с чертежа на землю. В нем устанавливаются точки расположения границ участка , колонн, фундамента, осевой линии стены и другие необходимые данные и уровень.
• Вся структура будет расположена в соответствии с этим начальным расположением . Точная разметка является ключевой частью этой строительной работы, а ошибки очень дороги и требуют так много времени для исправления .
• Положение и ориентация конструкции, как правило, подробно описаны в инженерном чертеже , и он показал , как будет организована компоновка.
• контрольных точек конструкции отмечены . После этого будут продолжаться все операций.

Также прочитайте: Что такое кирпичная летучая мышь коба | Процедура гидроизоляции кирпича Bat Coba | Преимущества и недостатки гидроизоляции Brick Bat Coba

Шаг 1.

Временный репер

• Временный репер – это фиксированная точка с известной отметкой . Это фиксированная точка, с которой запускает все работы, связанные с уровнем.
• После этого в отмеченное место ставится штифт или стальной уголок.
• Временным репером обозначены все чертежи с уровнями и вертикальными размерами , выраженными в метрах с точностью до трех знаков после запятой.

Шаг 2. Базовый уровень

• Все, что нужно сделать, это создать базовую линию.
• Базовая линия представляет собой прямую опорную линию , — относительно которой расположены углы здания .
• Иногда совпадает с линией застройки , но не создает проблем.

Шаг 3. Горизонтальный контроль

• Горизонтальный контроль — это точки, которые также известны как координаты в отношении конкретных вопросов.
• Контрольные точки следует использовать так, чтобы каждая точка плана могла располагаться на местности.

Этап 4. Вертикальные элементы управления

• Вертикальные контрольные точки указываются в вертикальной системе отсчета — часто это деревянный столб в бетоне.
• Эти уровни обычно устанавливаются на этапе нивелирования с помощью теодолита.

Что такое метод планировки здания?

• Сначала необходимо разметить схему здания и привязать линию к угловым стойкам , гвоздь в верхней части стойки.
• Теодолит установлен для нахождения углов под углом 90 градусов после этого дальномерная рейка необходима для нахождения прямой линии между двумя точками.
• Угловые стойки обычно представляют собой деревянные стойки размером обычно 50 мм x 50 мм, установленные в земле и отмеченные гвоздем в центре центра.
• Контуры обозначены порошком сухой извести.
Профильные доски
• устанавливаются на высоте 0,6-1 метр.
• Если контур здания сложнее, чем простой прямоугольник , то необходимо исправить некоторые точки.
• Иногда для неправильной формы здания сначала создается большой прямоугольник, который будет охватывать все здание. После того, как будет сделано отчислений, можно будет сделать альтернативу для получения макета.

Для создания макета здания необходимо выполнить несколько шагов. Эти ступени-

• Траншеи
• Земляные работы пониженного уровня
• Каркасное здание

Также прочтите: что такое Grade Beam | Что такое Фонд Grade Beam | Процесс строительства многоуровневой балки | Преимущества и недостатки наклонной балки

Шаг 1. Траншеи

• Схема траншеи сделаны для земляных работ . Земляные работы выполняются для земляных работ, траншей и т.п.
• Далее нам нужно узнать положение траншеи, ширину, глубину. Профильные доски должны храниться на расстоянии 2 м от траншеи.
Колышки
• устанавливаются на дне траншеи, чтобы отметить верхнюю часть бетонной полосы.
• С помощью спиртового уровня переносятся углы стены от пересекающейся линии до пятен раствора в фундаменте.
• Когда мы копаем траншеи, нам нужно выполнять всю работу с большой осторожностью; специально есть возможность бокового обрушения.

Этап 2. Земляные работы на пониженном уровне

• Пониженный уровень устанавливается исходя из базовой линии . Угловые столбы имеют фиксированный контур раскопа, но отмечены песком.
• После контроля глубина котлована, устанавливаются смотровые планки.
• После этого путешественник контролирует выкопанные уровни между досками профилей.
• Наконец, высота путешественника должна быть равна уровню смотровой рейки за вычетом уровня формирования раскопанного участка.

Этап 3. Каркасное здание

• Каркасное здание является одним из зданий, которые связаны с сеткой . Точки пересечения линия сетки отмечена как центральная точка.
• Сетка устанавливается теодолитом , а пересечение отмечается колышками.
• После установки сетки можно приступать к земляным работам.

Также прочтите: Калькулятор кирпичной кладки | Калькулятор кирпичной кладки | Размер кирпича | Расчет кирпичной кладки

Контрольные линии строительства

Контрольные линии используются для расчета горизонтального выравнивания, вертикального выравнивания и виража. Линии управления используются в строительстве для разных целей.

Типы контрольных линий:

• Контрольная линия вертикального выравнивания.
• Линия контроля горизонтального выравнивания.
• Линия управления тангенциальным профилем.
• Истинная контрольная линия.
• Зафиксировал контрольную линию.

Иногда для одной цели используется несколько линий управления. Иногда контрольные линии требовали некоторых указаний.

Также прочтите: Как рассчитать длину резки хомутов в балке и колонне

План строительства

План строительства способности выше и ниже наземного расположения структуры, которая будет построена.

Строительная схема обеспечивает точную, надежную работу для планирования горизонтальных размеров, измерения высот и подобных данных.

Схема построения иногда обнаруживает проблемы до того, как они произойдут. Схема строительства также включает будущие раскопки . Применение строительной схемы-

• Схема здания
• Бордюр и желоб
• Канализация, водоснабжение, ливневая канализация и коммунальные услуги
• Схема расположения кессонов и колонн
• Окончательная оценка
• Дорожные работы

Также прочтите: что такое кирпичи из летучей золы? | Преимущества и недостатки кирпичей летучей золы » вики полезно Стоимость кирпичей из летучей золы | Как сделать кирпичи зольной пыли » вики полезно Прочность на сжатие кирпичей из летучей золы

Краткое примечание

План зданий

План   здания или сооружения показывает план его фундамента на поверхности земли в соответствии с его чертежами, чтобы раскопки можно было проводить точно там, где это необходимо, и расположить и ориентация здания точно указана.

Как построить макет?

Для простой планировки здания , например прямоугольника, контура здания отмечен линией , привязанной к угловым стойкам. Гвоздь в верхней части столба также можно использовать для крепления троса. Теодолит, квадрат площадки или строительный квадрат используется для поворота 90 градусов углов для оставшихся углов.

Что такое метод планировки здания

На схеме здания или строения показан план его фундамента на поверхность грунта по его чертежам. Таким образом, раскопки могут быть выполнены именно там, где это необходимо, а положение и ориентация здания точно указаны.

Что такое План здания

На плане здания или сооружения показан план его фундамента на поверхности земли по его чертежам. Таким образом, раскопок можно провести ровно там, где это необходимо, и положение и ориентация здания точно указаны.

Также прочтите: что такое кирпичи из летучей золы? | Преимущества и недостатки кирпичей летучей золы » вики полезно Стоимость кирпичей из летучей золы | Как сделать кирпичи зольной пыли » вики полезно Прочность на сжатие кирпичей из летучей золы

Методы компоновки конструкции

Разметка здания представляет собой процесс переноса архитектурных предложений из чертежей на землю. Он устанавливает точки расположения границ площадки , фундаментов, колонн, осевых линий стен и других необходимых конструктивных элементов. Кроме того, он устанавливает правильную протяженность, угол и уровень здания .

Контрольные линии строительства

Линия , на которую приходится этот дополнительный запас, известна как контрольная линия , как правило, в городских и промышленных районах расстояние от контрольной линии принимается за единицу и половину от центра проезжей части.

Строительная схема

Строительная схема — это возможность точного обозначения надземного и подземного расположения строящегося сооружения.​

Типовой план строительства обеспечивает точные и надежные рабочие инструменты для строительного проекта , включая планирование, горизонтальные размеры, измерения высоты и аналогичные данные.

Планировка здания. Терминология и методы градостроительной планировки

Планировка здания или сооружения показывает план его основания на поверхности земли в соответствии с его чертежами, так что раскопки могут быть произведены именно там, где это необходимо, и положение и Ориентация здания точно указана. Он изложен в соответствии с чертежами плана фундамента и спецификациями, предоставленными инженером или архитектором. Чтобы понять планировку или расположение здания, мы должны понимать некоторые технические термины, связанные с этой работой, которые описаны ниже.

БАЗОВАЯ ЛИНИЯ

Базовая линия – это прямая базовая линия, относительно которой на земле расположены углы здания. Это может быть внешняя граница дороги, или бордюр, или граница территории, или просто линия, соединяющая любые две точки.

ГОРИЗОНТАЛЬНЫЕ КОНТРОЛИ

Горизонтальные контроли – это точки, координаты которых известны относительно конкретной точки. Затем эти точки используются для определения местоположения других точек, таких как углы макета, с использованием различных методов. Контрольных точек должно быть много, чтобы каждая точка плана фундамента располагалась точно на земле.

ВЕРТИКАЛЬНЫЕ КОНТРОЛЯ

Для того, чтобы расчетные точки на объектах могли быть расположены на их правильных уровнях, устанавливаются вертикальные контрольные точки с известной высотой относительно некоторой заданной вертикальной точки отсчета. На практике стальные болты диаметром 20 мм и длиной 100 мм с известными уровнями уменьшения, вбитые в существующие ступени, уступы, пешеходные дорожки и т. д., могут служить в качестве вертикальных элементов управления.

БАТАРЕНЫ И СМЕЩАЮЩИЕ КОЛЫШКИ

После того, как точки, определяющие компоновку, расположены на земле, в землю вбиваются колышки. Как только начнутся раскопки для фундамента, угловые колышки будут потеряны. Чтобы избежать этих дополнительных колышков, которые называются смещенными штифтами, используются. Ударные доски обычно устанавливаются возле каждого смещенного колышка и используются для перемещения точек после завершения раскопок.

ПЛАНИРОВКА ПРЯМОУГОЛЬНОЙ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ

Начиная с базовой линии (линия AB на рис. 4-1), параллельной конструкции, установите максимальные внешние границы (AB, CD, AC, BD) здания область.

Предположим, мы знаем координаты (x,y) точек X относительно точки A, тогда мы можем найти их, измерив их расстояние по x вдоль линии AB и расстояние по y вдоль линий AC и BD соответственно, чтобы найти их. Эти две точки можно соединить, чтобы получилась линия ХХ. Чтобы найти точки G и H, проводят прямые по правилу треугольника 3-4-5, а известные расстояния XG и XH отмечают на этих линиях. После того, как четыре угла (X, X, G. и H) будут расположены, вбейте колышки в каждый угол. Размеры точно определяются на каждом этапе.

ПЛАНИРОВКА НЕПРАВИЛЬНОЙ СТРОИТЕЛЬНОЙ ПЛОЩАДИ

Если контур здания отличается от прямоугольника, процедура определения каждой точки такая же, как определено для планировки простого прямоугольника. Однако необходимо позиционировать больше точек, и окончательный пруф работы, скорее всего, выявит небольшую ошибку. Когда здание имеет неправильную форму, целесообразно сначала выложить большой прямоугольник, который будет охватывать все здание или большую его часть. Это показано на рис. 4-2 как HOPQ. Когда это установлено, оставшаяся часть макета будет состоять из небольших прямоугольников, каждый из которых можно разложить и показать отдельно. Эти прямоугольники показаны как LMNP ABCQ, DEFG и IJKO на рисунке 9.0003

УДЛИНЯЮЩИЕ ЛИНИИ

Поскольку угловые колышки здания должны быть удалены во время земляных работ, эти точки переносятся за пределы этой периферии путем удлинения линий и забивания колышек в землю. Следующая процедура применяется к простой компоновке, как показано на рис. 4-4, стр. 4-4, и ее необходимо изменить, чтобы применить к другим или более сложным задачам компоновки:

Шаг 1 : и погружая колья A и B. установите доски для теста

1, 2, 3 и 4. Протяните меловую линию (X) от доски для теста 1 до доски для теста

доски 3 над колышками A и B. , установите доски 5 и

6. Продлите меловую линию Y от доски 2 через стойки A и C до

Тестовая доска 6.

Шаг 3: После нахождения и погружения стойки D установите тестовые панели 7 и

8. Продлите меловую линию Z от тестовой доски 5 до тестовой доски 7, через

стойки C и D.

Ступенька 4: Продлите линию O от забойной доски 8 до забойной доски 4 через стойки D и B.

Если стены фундамента широкие внизу и выходят за внешние размеры здания котлован должен быть больше заложенного размера. Чтобы разметить размеры этого котлована, отмерьте необходимое расстояние от линии застройки на каждой доске и протяните линии между этими точками, за пределами первого макета.

Как спланировать здание

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 19 января 2022

См. вся история

1 Введение 1.1 Временная реперная отметка (TBM) 1.2 Базовый уровень 1.3 Горизонтальное управление 1.4 Вертикальные элементы управления 2 Схема здания 3 траншеи 4 Выемки пониженного уровня 5 Каркасное здание 6 Статьи по теме Проектирование зданий Wiki 7 Внешние ресурсы

Планировка здания — это процесс переноса архитектурных предложений с чертежей на землю. Он устанавливает точки расположения границ площадки, фундаментов, колонн, осевых линий стен и других необходимых конструктивных элементов. Кроме того, он устанавливает правильную протяженность, угол и уровень здания. Вся конструкция будет расположена и возведена в соответствии с первоначальным планом.

Таким образом, точная разметка является фундаментальной частью строительных работ, а исправление ошибок может быть очень дорогостоящим и трудоемким. Ее должны выполнять только компетентные лица, и вся работа должна тщательно проверяться, предпочтительно разным персоналом.

Разбивка обычно проводится после осмотра участка и кабинетного исследования, а также после очистки от любого мусора, нежелательной растительности или препятствий. Работы, необходимые для создания необходимых уровней, также могут быть завершены до начала процесса компоновки.

Положение и ориентация конструкции обычно описываются на чертежах архитектора или инженера и точно определяют, как должна быть организована планировка.

Контрольные размеры и ссылки на планах определяют положение здания и, в частности, его фундамента. Это включает; общая длина и ширина, расстояния до осевых линий дорог и других сооружений, размеры внутренних конструкций, подходы и полосы отчуждения и т. д.

Затем контрольные точки конструкции могут быть отмечены, чтобы строительная бригада могла легко их идентифицировать. Обычно это включает в себя разметку углов здания, горизонтальных и вертикальных положений, использование кольев, досок с натянутыми линиями, просверливание отверстий, обозначения выемки и засыпки и другие методы.

[править] Временная реперная отметка (ВВМ)

Временная реперная отметка представляет собой фиксированную точку с известной высотой, обычно на уровне первого этажа. Его создание должно быть предпринято на ранней стадии. Это фиксированная точка, с которой начинается установка и с которой связаны все уровни. Там, где это возможно, TBM должен относиться к контрольной отметке боеприпасов. На объекте это может относиться к любому постоянному приспособлению, такому как крышка люка или прочно забитый столб. Как правило, это обозначается удобно расположенным штифтом или стальным уголком (например, рядом с офисом участка), забетонированным или отгороженным низкоуровневым деревянным каркасом.

Поскольку знаки минус легко считываются неправильно, положение TBM должно позволять всем остальным уровням быть положительными. ТПМ должна быть четко указана на всех чертежах с указанием всех уровней и вертикальных размеров, выраженных в метрах с точностью до трех знаков после запятой по отношению к ней.

[править] Базовая линия

Обычно первой задачей компоновки является установление базовой линии, с которой может быть связана вся разметка. Базовая линия – это прямая опорная линия, относительно которой на местности расположены углы здания. Она часто совпадает с «линией застройки», которая является границей территории, или внешней границей дороги или бордюра, часто определяемой местными властями.

[править] Горизонтальные элементы управления

Это точки, которые имеют известные координаты относительно определенной точки. Затем можно найти другие точки, такие как углы макета. Следует использовать многочисленные контрольные точки, чтобы каждая точка плана могла быть точно расположена на местности.

[править] Вертикальные элементы управления

Они позволяют размещать проектные точки на соответствующих уровнях. Вертикальные контрольные точки устанавливаются относительно заданной вертикальной точки отсчета — часто это деревянный столб, залитый бетоном. Но это также может быть определенная высота от близлежащей дороги или рельефа местности.

Горизонтальный и вертикальный контроль обычно осуществляется на этапе нивелирования с использованием теодолита или аналогичного прибора. Для получения дополнительной информации см. Геодезические инструменты.

Уровни на планах расположения должны обозначаться в метрах с точностью до трех знаков после запятой, например 32,350. Кроме того, предполагаемые уровни должны быть написаны в рамке, в то время как существующие уровни могут быть записаны как обычно. На планах следует использовать «x» или «+» для обозначения точной точки, к которой применяется уровень.

Для простого макета здания, такого как прямоугольник, контур здания отмечается линией, привязанной к угловым стойкам — для присоединения линии можно использовать гвоздь в верхней части стойки. Теодолит, площадка или строительный угольник используются для отключения 9Углы 0 градусов для остальных углов. Для установления прямой линии между угловыми стойками могут потребоваться рейки.

Угловые стойки обычно представляют собой деревянные стойки размером 50 x 50 мм, прочно вбитые в землю с гвоздем в центре стойки. Контур можно отметить на земле сухой известью или подобным порошком. В углах можно использовать деревянные профилированные доски. Профильные доски обычно имеют высоту от 0,6 до 1 м и состоят из двух стоек 50 х 50 мм, вбитых в землю не менее чем на 600 мм, с поперечной доской 150 х 38 мм.

Если контур здания более сложный, чем простой прямоугольник, может возникнуть необходимость установить диапазон точек таким же образом, как и при планировании простого прямоугольника. Тем не менее, требуется большая осторожность, так как более вероятно появление небольших ошибок по мере позиционирования большего количества точек. Часто самый простой способ планировки здания неправильной формы состоит в том, чтобы сначала выложить большой прямоугольник, который охватит все здание или большую его часть. Как только это будет сделано, можно будет сделать вычеты и изменения, чтобы получить точный требуемый макет.

Схема траншей устанавливает размер, форму и направление выемки, а также ширину и положение стен. Траншеи выкапываются после того, как будут намечены контуры здания. Ширина часто отмечается линией из сухих известковых порошков для точной выемки грунта вручную, тогда как центральная линия отмечается для точной выемки грунта машиной.

Плиты с контурным профилем часто используются для контроля положения, ширины и глубины траншеи. Чтобы они не мешали земляным работам, профилированные доски должны быть установлены на расстоянии не менее 2 м от позиций траншей. Уровень перекладины профиля должен быть связан с исходной точкой площадки и закреплен на удобной высоте над уровнем земли, часто с помощью шнуров, натянутых между двумя профилями на обоих концах траншеи. Полосы могут быть нарисованы на кроссборде для идентификации.

В дно траншеи часто вбивают колышки, чтобы обозначить верхнюю часть бетонной полосы, которую затем заливают.

Углы стен переносят с пересекающихся шнуровых линий на точки раствора на бетонных основаниях, используя для точности ватерпас.

Выемку траншей необходимо проводить с большой осторожностью, особенно если они должны оставаться открытыми в течение длительного времени, так как существует вероятность обрушения стенок.

Общий контур области уменьшенного уровня может быть установлен исходя из базовой линии. Угловые столбы крепятся к контуру участка раскопок, а контур отмечается сухим песком или подобным материалом. Для контроля глубины раскопок устанавливаются смотровые планки на удобной высоте и в положениях, которые позволяют использовать путешественника.

Траверса – это профильная доска с фиксированной высотой, используемая для контроля уровней выемки между профильными досками. Поместив путешественника на линию обзора между двумя досками уровня, можно увидеть, были ли раскопки выполнены на правильном уровне. Высота путешественника – это желаемый уровень визирной планки за вычетом уровня образования раскопанного участка.

Каркасные здания обычно связаны с сеткой, часто отсчитываемой от базовой линии. Пересечения линий сетки отмечают центральные точки для изолированных или подкладных фундаментов.

Схема сетки устанавливается с помощью теодолита, а пересечения сетки отмечаются колышками. После того, как сетка будет установлена, можно закрепить смещенные колышки или профили, чтобы избежать каких-либо последующих земляных работ. Контроль глубины раскопок может осуществляться с помощью путешественника, находящегося между смотровыми рейками, или с помощью уровня и посоха, связанных с исходной точкой площадки.

• Обследование зданий.
• Датум.
• Межевание.
• Лазерное сканирование.
• Выравнивание.
• Измерение существующих зданий.
• База боеприпасов.
• Строительство дорог.
• Устройство дорог.
• План расположения участка.
• План участка.
• Обследования участков.
• Геодезические инструменты.
• Сюрвейер.

• CivilEBlog — Схема здания
• «Справочник по строительству зданий» (6-е изд.). ЧАДЛИ, Р., ГРИНО, Р., Баттерворт и Хайнеманн (2007)

• Доля
• Добавить комментарий
• Отправьте нам отзыв

• Посмотреть история комментариев

Создать статью

• Поделиться

• Подписаться
• Фейсбук
• Твиттер
• LinkedIn
• Ютуб

Избранные статьи и новости

Строительство комплексной ветроэнергетики

Хотя многие пытались, немногим это удалось.

---

Принадлежность

Что это такое и как это относится к зданиям ?

---

Серия CIAT Film

Создание домов с целостным дизайном.

---

Внедоговорное возмещение

Скидка 10% на новую книгу для наших пользователей.

---

Всемирный день электромобиля 2022 и новые исследования

От имени Партнерства по электротехническим навыкам.

---

APM Women in Project Management Conference

Свежий взгляд на проблемы современной работы.

---

Награды CIOB 2022

Признание достижений руководителей строительства.

---

Утилизация строительного мусора

Перспектива компаний по обращению с отходами.

---

Оксинитрид алюминия, ALON®, также известный как «Прозрачный алюминий!»

Впервые показан в фильме «Звёздный путь 4: Путешествие домой».

---

Награды Ассоциации специалистов по вводу в эксплуатацию 2022 г.

При поддержке BSRIA Instrument Solutions.

---

CIOB Ирландии отвечает на бюджет 2023

Ожидается, что в этом году экономика Ирландии вырастет на 10%.

---

Грант на руководство по страхованию древесины, предоставленный ПБАМ

Справочник по массовому страхованию лесоматериалов для отрасли.

---

Правительственный обзор политики чистого нуля в текущем контексте

Минимальные потребительские расходы, экономический рост и энергетическая безопасность.

---

Анонсировано новое кресло APM

Милла Мазилу, главный менеджер по управлению программами в NR.

---

Ведущий ученик получает награду ECA Edmundson Award 2022

Вероника Дженнингс признана ведущим учеником.

---

Последний отчет Школы устойчивого развития цепочки поставок

Отчет о справедливости, включении и уважении (FIR) за 2022 год.

---

История последней деревни на побережье Гамбии

История, деревня, экокурорт и фонд.

---

Планируя отпуск, помните, что 27 числа…

«Переосмысление туризма» — ставить людей и планету на первое место.

---

Министры жилищного строительства по БД

Четвертый в этом году министр жилищного строительства вступает в новую должность.

---

Объявление мини-бюджета Государственного плана роста

Снижение налогов, замораживание и облегчение, а также новые инвестиционные зоны.

---

Схемы оплаты счетов за электроэнергию

Гарантия цен на энергию, схемы поддержки счетов и льгот.

---

APM отвечает на объявление мини-бюджета канцлера

«Приверженность текущим инвестициям в проекты, которые необходимы… для ускорения экономического роста и достижения нулевого результата»

---

CIOB реагирует на объявление мини-бюджета канцлера

«Учитесь на ошибках () гранта Green Homes … Реализация национальной (энергетической) стратегии модернизации»

---

Флюгеры

От грифонов и драконов до англо-саксонских загадок.

---

Работающие девушки

Греческая улица, 59: дом Театрального женского клуба. Обзор книги.

---

Коротко о конкурсе на БД

От проектирования до тендеров.

---

Бесплатное знакомство с членством в IHBC.

Сессия назначена на 13:00 в четверг, 13 октября.

---

Смотрите больше новостей.

Как спланировать здание?

Когда вы начинаете говорить о планировке здания, вы, по сути, начинаете процесс использования всех архитектурных предложений и чертежей и переноса их всех на землю, где будет происходить строительство. Это гарантирует, что вы сможете отметить, где будут конкретные точки расположения для границ, фундаментов, стен, колонн и любых других конструктивных элементов здания.

Как видите, вся конструкция включена в схему здания, поэтому она должна быть завершена после завершения условного обследования и кабинетного исследования. Вся территория должна быть очищена от мусора, препятствий и даже растущей растительности. Все, что требуется для создания различных уровней планировки здания, также должно быть завершено и готово к использованию до начала процесса компоновки здания.

Когда вы делаете план здания, вы должны следовать чертежам архитектора, а иногда и инженера. Эти чертежи подскажут вам, как все должно быть устроено, и это единственный способ убедиться в отсутствии ошибок. Если допущена ошибка, и она не обнаружена до того, как будет начата остальная часть работы, то это может дорого обойтись вам и может стоить вам тысячи долларов.

Первым шагом вашей планировки здания должно быть определение базовой линии, которая будет точкой, на которой основано все остальное. Каждая базовая линия является опорной линией, которая часто совпадает с линией построения. Линия застройки – это граница проекта, которая обычно определяется дорогой или местными властями.

Когда у вас есть базовая линия и линия здания, вы можете легко найти углы вашего здания. Как только они определены, вы должны использовать горизонтальные элементы управления, которые представляют собой координаты, позволяющие вам найти все другие конкретные точки. Необходимо, чтобы у вас было множество контрольных точек, чтобы, если одна из них немного сместилась, не нужно было снимать всю планировку здания и начинать заново.

Вертикальные элементы управления часто представляют собой точки, которые находятся либо на близлежащей дороге, либо на другом близлежащем объекте, но они также могут быть чем-то простым, например столбом, залитым бетоном.

После того, как вы определили эти точки, вы готовы завершить компоновку здания. Легкие прямоугольные здания обычно обозначаются линиями, привязанными к угловым стойкам. При привязывании этих линий к верхней части угловых стоек вы должны использовать строительный угольник или строительный угольник, чтобы обеспечить правильный угол в девяносто градусов. Вам также может понадобиться использовать дальномер для создания прямой линии между определенными угловыми стойками.

В то время как большинство людей используют веревку, чтобы очертить здание, вы также можете отметить контур на земле. Вы бы сделали это, используя сухую известь или аналогичный порошок. Эти материалы будут смыты дождем, поэтому важно, чтобы дождь не прогнозировался в течение нескольких дней после того, как вы разметите вещи и начнете процесс строительства.

Многие здания представляют собой базовые прямоугольники, но для тех, которые таковыми не являются, макет здания создается в основном таким же образом. Вам все еще нужно найти определенные точки, но вы должны соблюдать осторожность при их использовании, так как малейшая ошибка в любой из них может впоследствии создать головную боль.

Мы рекомендуем создать массивный прямоугольник, который будет содержать все здание неправильной формы, а затем создать точную компоновку. Это гарантирует, что ваша планировка здания будет максимально точной.

Каркасные здания иногда являются самыми простыми, потому что они используют сетку для макетов зданий. Сетка создается с помощью теодолита, а точки пересечения сеток отмечаются колышками. Как только сетка будет создана, вы можете использовать пересекающиеся линии сетки для любой центральной точки фундамента.

Самое приятное в использовании этих сеток то, что вы можете легко использовать смещенные колышки за пределами зоны земляных работ без каких-либо проблем или проблем в дальнейшем.

Будут времена, когда вам придется расширить некоторые из линий, которые у вас есть. Это часто бывает с угловыми точками, так как для процесса строительства необходимо выполнить некоторые раскопки. Если это так, вы можете перенести эти угловые точки на другую сторону зоны раскопок и просто установить колышки в землю.

Важно отметить эти изменения на чертежах, чтобы те, кто смотрит на них и текущую планировку здания, не использовали неправильную точку на этапе строительства.

Каждый в строительной отрасли знает, насколько важно правильно выполнить планировку здания. Однако для тех, кто не работает в этой отрасли, или для тех, кто новичок в этой области, вот несколько вещей, которые могут пойти не так, если вы не правильно разметите здание:

• Недостаточное пространство вокруг определенных частей здания. Это может создать меньше парковочных мест или сделать пространство вокруг здания слишком маленьким для автомобилей, нуждающихся или желающих передвигаться.
• Поврежденные материалы. Материалы могут быть повреждены из-за неправильной установки из-за слишком большого или слишком маленького пространства
.
• Недостаточно материалов. Если макет здания окажется больше, чем должен, потребуется больше материалов, чем предполагалось изначально.
• Задержка в строительстве. Часто неправильная планировка здания обнаруживается незадолго до начала процесса строительства. Это почти всегда означает, что план здания необходимо снести и начать с самого начала, что задержит начало проекта.
• Упущенная выгода. Если проект не начинается вовремя или в нем используется больше материалов, чем планировалось, компания потеряет прибыль, которую она планировала получить после завершения проекта.

Как видите, планировка здания очень важна в строительной отрасли. Надежная планировка здания может обеспечить успешный проект от начала до конца, в то время как наспех собранная планировка может в конечном итоге стать зданием неправильной формы после завершения строительства.

В следующий раз, когда вам понадобится построить здание от начала до конца, убедитесь, что вы следуете рекомендациям по планировке здания. Вы будете поражены тем, насколько проще остальная часть проекта и насколько гладко пройдут многие другие части работы, поскольку все идет именно так, как указано на исходных чертежах.

Схема здания | Как построить макет | Методы построения макета

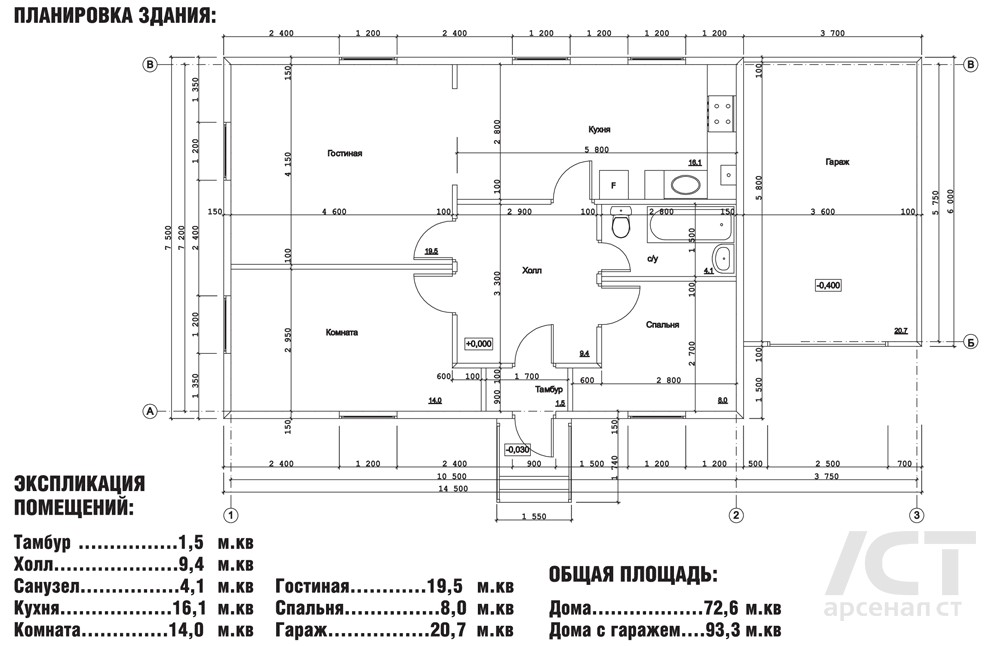

План здания

Истинное намерение и намерение разбивки (плана) состоят в том, чтобы переместить план, длину и ширину основания на землю, чтобы можно было выкопать фундамент для строительства предполагаемого здания в соответствии с планом. Рисунок.

Перед собственно подготовкой строительства здания должны быть выполнены следующие подготовительные работы.

• Уберите с участка всю траву, кусты, листья и другую растительность.
• Запишите уровни земли.
• Сделать постоянную отметку в зоне разработки.

План здания или сооружения изображает план его основания на первом этаже, как показано на его планах, чтобы можно было проводить раскопки точно по мере необходимости, а местоположение и ориентацию здания можно было точно определить. Он закладывается в соответствии с эскизами и требованиями плана фундамента инженера или архитектора.

Чтобы понять архитектуру или расположение здания, мы должны сначала понять некоторые технические термины, используемые в этой области, которые перечислены ниже.

Базовая линия

Базовая линия — это прямая контрольная линия, указывающая, где на поле находятся углы здания. Это может быть внешняя граница полосы движения, бордюр, граница территории или просто линия, соединяющая две линии.

Горизонтальные контроллеры

Горизонтальные контроллеры — это точки, координаты которых определяются относительно заданного местоположения. Затем эти точки используются различными способами для поиска других точек на макете, например углов. Контрольных точек должно быть несколько, чтобы каждая точка конструкции фундамента точно располагалась на земле.

Вертикальные контрольные точки

Вертикальные контрольные точки известной точки по сравнению с любым заданным вертикальным исходным положением определяются таким образом, чтобы проектные точки во время работы могли быть расположены на их правильных уровнях. Вертикальные элементы управления могут быть изготовлены из стальных болтов диаметром 20 мм и длиной 100 мм и вставлены в существующие лестницы, выступы, пешеходные дорожки и другие конструкции с установленными порогами.

Накладки и колышки со смещением

После того, как точки шаблона расположены на земле, колышки втыкаются в землю в этом месте. Угловые колышки будут потеряны, как только начнутся раскопки фундамента. Смещенные колышки используются для устранения этих дополнительных колышек. Ударные доски обычно устанавливаются возле каждого смещенного колышка и используются для изменения положения точек после завершения раскопок.

Планировка здания

Для разграничения здания рекомендуется использовать описанный ниже протокол.

• На земле отмечается базовая линия для планировки дома либо от центральной линии дороги, либо от какого-либо постоянного здания поблизости. Эта линия помогает идентифицировать фасад здания. Боковые базовые линии могут быть идентифицированы с помощью боковой структуры или переулка или с помощью первой базовой линии или границы участка.
• Установите временные колышки вдоль осевой линии стен/колонн с передней и задней сторон стен/колонн.
• Закрепите колышек посередине стен/колонн с обеих сторон стены и колонн с противоположных сторон передней части конструкции.
• После того, как вы зафиксировали колышки, осмотрите диагональные линии квадрата или прямоугольника, которые вы сформировали.
• Буржи или маркировочные столбы должны быть построены с помощью колышков на расстоянии от 1,5 до 2 метров с оштукатуренной верхней поверхностью.
• Отметьте центральную линию в верхней части Burjis нитью (Soot) или, возможно, тедолитом в больших проектах и ​​подтвердите диагональ, а также другие измерения.
• Burji устанавливается по всем четырем углам дома, а верхний этаж устанавливается на уровне проектируемого цоколя.
• Опираясь на центральную линию, проведенную на бурджи, отметьте основания стен/колонн согласно рисунку на поле.
• Меловой порошок используется для маркировки базовых траншей на участке.
• Выкопать фундаменты стен/колонн до нужного уровня и проверить выемку по осевой линии и выровнять бурджи, чтобы предотвратить какие-либо осложнения в дальнейшем.

Что такое метод планировки здания?

Линия, прикрепленная к угловым стойкам, обозначает форму базовой планировки здания, например, прямоугольник. Для соединения линии можно использовать гвоздь в верхней части стойки. Чтобы преобразовать 90-градусные углы для остальных углов, используйте теодолит, строительный угольник или строительный угольник. Для создания прямой линии между угловыми стойками могут понадобиться рейки.

Угловые стойки обычно представляют собой деревянные стойки размером 50 x 50 мм с гвоздем в центре, вбитым прямо в камень. Сухая известь или родственный порошок можно использовать, чтобы нарисовать контур на камне. В углах можно использовать доски из деревянного профиля. Профильные доски обычно имеют высоту 0,6-1 м и состоят из двух стоек 50 х 50 мм и поперечной доски 150 х 38 мм, вставленной в настил не менее чем на 600 мм.

Траншеи

Масштаб, форма и ориентация котлована, а также ширина и расположение стен определяются конфигурацией траншеи. После создания контура здания выкапываются траншеи. Для точной ручной выемки диаметр всегда обозначается линией из сухих известковых порошков, а центральная линия отмечается для точной компьютерной выемки.

Доски с контурным профилем часто используются для контроля расстояния, глубины и расположения траншей. Профильные доски должны располагаться на расстоянии не менее 2 метров от траншей, чтобы они не мешали строительным работам. Уровень перекладины профиля должен быть привязан к исходной точке площадки и установлен на подходящей высоте над уровнем земли, обычно с помощью шнуров, натянутых между двумя профилями на обоих концах траншеи. В целях идентификации на доске могут быть нарисованы полосы.

Колышки часто втыкают в дно траншеи, чтобы обозначить верхнюю часть бетонной полосы, которая будет залита позже.

С помощью спиртового столика углы стен переносятся с пересекающихся шнуровых линий на раствор

Пятна на бетонных основаниях.

Траншеи необходимо выкапывать с особой осторожностью, особенно если они должны оставаться открытыми в течение длительного периода времени, поскольку стороны могут обрушиться.

Выемки на пониженном уровне область уровня может быть установлена.

Угловые стойки крепятся к контуру участка раскопок, который обводится сухим песком или подобным материалом. Смотровые планки размещаются на подходящей высоте и в местах, позволяющих путешественнику следить за глубиной раскопок.

Путешественник — это профильная доска фиксированной высоты, которая используется для контроля выемки грунта между профильными досками. Легко увидеть, были ли раскопки проведены на должном уровне, если путешественник находится на линии обзора между двумя досками уровня. Рост путешественника равен желаемому уровню визирной планки минус уровень формации раскопанного участка.

Каркасное здание

Каркасные конструкции обычно основаны на сетке и часто измеряются от базовой линии. Центры изолированных или подкладных фундаментов отмечены точками пересечения линий сетки.

Теодолит используется для построения карты сетки, а колышки используются для определения точек пересечения сетки. Смещенные колышки или профили должны быть закреплены независимо от будущих земляных работ до тех пор, пока не будет выложена сетка. Путешественник, увиденный между визирными планками или уровнем, и рабочие, привязанные к исходной точке площадки, могут использоваться для контроля глубины раскопок.

Методы компоновки конструкции

• Для определения пропорций плана здания используется струнная линия.
• Угловые стойки, доски и столбы забиваются кувалдой.
• В некоторых почвах для рытья ям, необходимых для правильной установки столбов, используется сверлильный станок.
• Доски и стойки нарезаются ручной пилой.
• Заточите стойки и колья обшивки с помощью топора или топора.
• Для изготовления досок из теста требуется молоток.
• Меловая линия — это инструмент для нанесения мела на поверхность для создания прямой направляющей.
• Рулетка длиной 100 футов/30 метров используется для измерения по диагонали (обычно длиной 100 футов) и для прокладки дренажных и базовых линий.
• Для разметки котлованов или базовых линий используется калька. Лента имеет толщину около 1 дюйма и изготовлена ​​из хлопчатобумажной ткани. Обычно он имеет длину 200 футов.
• Столярный уровень используется для наведения линий и выравнивания пола. Его можно использовать без линейки или прямо на доске.
• Пузырь духа на линейном уровне указывает на то, что он ровный. Натянутая веревка подвешивает сцену. Когда он помещается на полпути между точками, которые нужно выровнять, он дает наилучшие результаты.
• Автоматический нивелир может определять уклоны на коротких расстояниях путем измерения предполагаемых отклонений высоты. В туннеле вы можете увидеть пейзаж, пузырек уровня и индексную линию.
• Леска крепится к обрешетке гвоздями 8d.
• Углы дома размеры расположены с помощью сантехнического бобышки.
• Квадрат кадра используется для того, чтобы линии были прямоугольными.

Строительство контрольных линий

Контрольная линия — это линия, на которую приходится дополнительная маржа; в большинстве коммерческих и промышленных районов размер контрольной полосы в полтора раза превышает ширину шоссе.
