Внутренняя планировка квартир
Похожие материалы
Внутренняя планировка квартир. Под внутренней планировкой квартир понимают характер расположения отдельных помещений (жилых комнат, кухни, туалета и др.). Внутренняя планировка зависит от таких факторов: климатических условий; степени благоустройства и характера инженерного оборудования населенного пункта; ориентации здания по сторонам света; характера расположения жилого здания в системе застройки населенного пункта; строительных материалов; количества этажей и объема проектируемого дома; характера заселения квартир.
Гигиенические требования к внутренней планировке квартир. Внутренняя планировка квартиры, прежде всего, должна обеспечить сквозное проветривание. Это проветривание через 2 жилые комнаты, выходящие на противоположные фасады. Такое проветривание лучше всего осуществляется в двухквартирной секции. Допустимо, с гигиенической точки зрения, сквозное проветривание через кухню или коридор.
Внутренняя планировка должна обеспечить хорошую инсоляцию квартир. Жилые комнаты должны иметь оптимальную ориентацию или, в крайнем случае, хотя бы лучшую. Внутренняя планировка должна обеспечить оптимальное расположение в квартире помещений, а также изолированное, от жилых комнат, устройство шахты лифтов, мусоропроводов и другого шумного сани-тарно-технического оборудования.
В каждой квартире выделяют жилые и вспомогательные помещения. К жилым помещениям относятся: гостиная (общая комната или комната для дневного пребывания), комнаты для отдыха (спальни). Рабочую комнату (кабинет) выделяют в четырех — и пятикомнатных квартирах. Площадь этих помещений и составляет жилую площадь квартиры. К вспомогательным помещениям относятся: прихожая, кухня или кухня-столовая, внутриквартирный коридор, ванная комната или душевая, туалет, а также кладовая или хозяйственный встроенный шкаф, веранда, балкон, лоджия.
Сумма площадей всех вспомогательных помещений составляет площадьвспомогательных помещений квартиры. Общую, или полезную, площадь определяют как сумму площадей всех помещений квартиры (жилых и вспомогательных) с такими коэффициентами: для лоджии — 0,5, для балкона и террасы — 0,3. Площадь, на которой предусмотрено местное отопление (печь, камин, груба), в площадь помещения не включают.
Важным фактором в достижении комфорта жилища является зонирование квартиры. Рекомендуется (Ю. Д. Губернский, 1979) выделять такие зоны квартиры: 1) зона сна и индивидуального отдыха; 2) зона для хранения одежды и белья; 3) зона для косметического туалета; 4) зона для индивидуальных умственных и аматорских занятий; 5) зона для общесемейного отдыха; 6) зона для приготовления и приема пищи.
Гигиенические требования к спальне. О гигиеническом значении этого помещения А. Н. Марзеев сказал: «Помните, что главным помещением в квартире является спальная комната. Вы только подумайте — человек в спальне рождается, тут проходят его детство, третья часть жизни, тут он болеет и умирает».
Из этого несложно сделать вывод, что наилучшие помещения в квартире, с точки зрения инсоляции, аэрации, тишины, необходимо отводить под спальни. Кроме того, они должны быть изолированными от других помещений. Согласно санитарного законодательства спальни не должны быть проходными. Их количество и площадь зависят от возрастного и полового состава семьи.
В соответствии с гигиеническими и физиологическими требованиями необходимо чтобы: а) в одной спальне отдыхали не более 2 человек; б) дети в возрасте 12—14 лет имели отдельную спальню; в) разнополые дети в возрасте старше 12—14 лет имели отдельные спальни. Поэтому в практике проектирования принята следующая схема определения количества спален в квартирах:
• квартира из одной комнаты-спальни предусмотрена для одиноких людей, бездетных супругов, двух лиц одного пола;
• квартира с двумя спальнями — для двух лиц (и более) разного пола, для семей, имеющих детей в возрасте до 12—14 лет или одного мальчика старше 14 лет или девочку старше 12 лет;
• квартира для семьи с разнополыми детьми в возрасте старше 12—14 лет должна иметь, как минимум, 3 спальни;
• квартира для семьи, в состав которой входят пожилые родители, должна иметь дополнительную спальню.
В соответствии со СНиП 2.08.01-89. «Жилые здания», минимальная площадь жилой комнаты (спальни) должна быть не меньше 8 м2.
Гигиенисты считают, что площадь спальни для родителей должна составлять 12—15 м2.
Комната для дневного пребывания (общая комната, гостиная, столовая) служит местом для сбора всех членов семьи и домашних занятий. Это наибольшая комната в квартире, ее средний размер составляет 15—22 м2. Общая комната может иметь свободную, но желательно южную, ориентацию. Она может быть проходной.
Рабочую комнату (кабинет) выделяют в многокомнатных (4—5 комнат) квартирах или в том случае, если один из членов семьи занимается умственным трудом. Ее желательно устраивать рядом с прихожей. Размеры ее могут быть небольшими (8—12 м2), ориентация свободная.
Прихожая, во-первых, отделяет жилые помещения квартиры от улицы и лестничной площадки. Во-вторых, это своеобразный вестибюль квартиры, объединяющий отдельные помещения. Место для оборудования встроенных шкафов, хранения верхней одежды и обуви.
Самой важной из вспомогательных помещений является кухня. Она имеет надлежащее бытовое и санитарно-техническое оборудование: водопровод с горячей и холодной водой, канализацию, газоснабжение, бытовые электрические приборы: холодильник, посудомоечную машину, электромясорубку, микроволновую печь и т. п. Все это влияет на здоровье человека. Поэтому размеры кухни должны обеспечить расположение санитарно-технических устройств, мебели, бытовых приборов.
Минимальная площадь кухни должна быть не менее 8 м2. Санитарными нормами допускается проектировать кухни площадью 5 м2 в городских однокомнатных квартирах. Практикуют также кухни-столовые площадью 10—12 м2. Такое объединение кухни со столовой гигиенисты не одобряют, так как при этом нарушается принцип функционального распределения помещений (жилую комнату объединяют со вспомогательным помещением), ухудшаются санитарное состояние кухни, гигиенические условия приема пищи.
Кухня считается одним из наиболее загрязненных помещений в квартире.
Главной причиной недостаточного сгорания газа является дефицит кислорода, который обнаруживается при использовании больших кастрюль, засорении отверстий, через которые всасывается воздух в горелку, и при других обстоятельствах. При этом наблюдается красное горение газа или неполное его сгорание, что приводит к образованию угарного газа в большом количестве.
В специально смоделированных условиях с контролированными параметрами расхода газа и нормативным воздухообменом установлено, что воздушная среда кухни в эргономически обусловленном пространстве вблизи газовой плиты загрязняется углерода оксидом, азота оксидом и диоксином в концентрациях, превышающих ПДК указанных веществ для атмосферного воздуха. При этом концентрация вредных веществ зависит от типа газовой плиты, ее технического состояния, химического состава газа, режима работы и количества конфорок, а также от условий сгорания газа, расстояния от факела, воздухообмена в помещении и многих других факторов. В зависимости от конструктивных особенностей горелки в определенных пределах изменяется соотношение концентраций углерода оксида и азота оксидов в неразбавленных продуктах сгорания бытового газа. Бытовые газовые плиты могут отличаться по этому параметру. Следует отметить, что технические характеристики газовых горелок в процессе эксплуатации могут изменяться. Это также влияет на количество образованных ими загрязняющих веществ.
Размер (площадь дна) посуды, высота ее размещения над горелкой, количество и начальная температура разогревающейся в посуде жидкости также влияют на процесс образования продуктов неполного сгорания газа. Но основными факторами, определяющими степень загрязнения воздушной среды кухни, а также всей квартиры, являются количество включенных конфорок и расстояние от газовой плиты. С увеличением количества включенных горелок от 1 до 4 концентрация эмиссионных газов может возрастать в 1,8—2,2 раза. Наиболее высокие концентрации углерода оксида и азота оксидов регистрируются на расстоянии 0,6 м от газовой плиты.
Анализ суммарного загрязнения, создаваемого газовой плитой (Ю. Е. Коренев, К. А. Буштуева, М. Ф. Глазкова, 1981; М. А. Пинигин, 1986), показал, что из трех основных вредных выбросов, регламентируемых нормативно-технической документацией на газовые плиты, лимитированным является азота диоксид.
Благодаря техническим средствам сжигания газа можно добиться такого соотношения углерода оксида и азота оксидов, что суммарная условная токсичность газовоздушной смеси будет оптимизированной в определенных границах.
Во время горения всех горелок величина комплексного условного показателя суммарного загрязнения воздуха (М. А. Пинигин, 1986) в эргономически определенном пространстве кухни не должна превышать 2—4 условные единицы.
При исследовании воздушной среды кухонь в разных городах установлены такие концентрации СО: в Киеве — 0,4—0,55 мг/дм3, во Львове — 0,37— 0,5 мг/дм3, в Москве — 0,37 мг/дм3. Эти концентрации в 15—20 раз больше ПДК СО для производственных помещений (20 мг/м3) и в 370—550 раз — ПДК для жилых помещений (0,001 мг/дм3 = 1 мг/м3). Высокие концентрации углерода оксида при продолжительном действии могут вызвать хронический кар—ботоксикоз. Будущему врачу необходимо знать механизм его возникновения.
Гемоглобин крови очень легко связывается с кислородом воздуха, образуя при этом оксигемоглобин {Hb + 02 = НЬ02). Оксигемоглобин во время процессов, происходящих в клетках и тканях, легко отдает кислород превращаясь снова в гемоглобин. Аналогично соединяется с гемоглобином и СО, образуя карбоксигемоглобин {Hb + СО = НЬСО).
Эта реакция также обратимая, и насыщение гемоглобина СО зависит от парциального давления. Но разница состоит в том, что карбоксигемоглобин является более стойким соединением, чем оксигемоглобин. Диссоциация карбоксигемоглобина происходит в 300 раз медленнее, чем диссоциация оксигемоглобина. Установлено, что во время вдыхания воздуха, содержащего 20,8% кислорода и 0,07% углерода оксида, половина гемоглобина артериальной крови превращается в оксигемоглобин, а вторая половина — в карбоксигемоглобин. В норме содержание карбоксигемоглобина в крови составляет 1—2%. При еще большей концентрации угарного газа почти весь гемоглобин соединяется с СО, и кровь не имеет возможности переносить кислород к тканям, что приводит к кислородному голоданию. При содержании в воздухе кухонь значительных величин (0,07%, или 0,7 мг/дм3), концентрации углерода оксида могут появляться симптомы хронического кар-ботоксикоза.
Хронический карботоксикоз может развиваться не только в результате газификации квартир.
Он часто наблюдается в производственных условиях, у работников ГАИ, дежурящих на крупных автомагистралях, у людей, длительно находящихся в плохо вентилируемых помещениях.
Какие же симптомы хронического карботоксикоза? Поскольку при незначительном кислородном голодании тканей в первую очередь поражаются чувствительные клетки, к которым относятся клетки коры большого мозга, первыми симптомами хронического карботоксикоза являются: головная боль, ослабление памяти, быстрая утомляемость, тошнота, боль в области сердца. В качестве компенсаторной реакции повышается содержание эритроцитов и ретику-лоцитов в крови.
Средства борьбы с хроническим карботоксикозом. К радикальным мерам относятся использование газа на ТЭС для получения электроэнергии, а затем — для нагревания кухонного оборудования.
Менее эффективные меры —удаление продуктов сгорания газа через вен-* тиляционные каналы кухни, установка зонтов над газовыми плитами.
Для усиления вентиляции вентиляционные каналы кухни оборудуют вентиляторами марки Ве-3 или ДТК.
Они бесшумны, дешевы и уменьшают загрязнение воздуха кухни в 2—3 раза.
Для очистки воздуха кухонь от аэрозоля и газов используют специальные очистители воздуха, работающие на принципе удаления из воздуха аэрозолей с помощью различных тканевых и бестканевых фильтров, абсорбции и адсорбции газообразных веществ на специальные сорбенты, а также на применении разных способов, в том числе каталитического и ультрафиолетового окисления вредных химических веществ, преобразование их в менее токсические продукты.
Наиболее эффективным мероприятием для очистки воздуха кухни следует считать централизованные системы удаления воздуха с локальными вытяжными зонтами, оборудованными приспособлениями, регулирующими воздухообмен в определенных пределах.
Следует отметить, что система удаления загрязнений от газовой плиты посредством вмонтирования вентилятора в вентиляционные каналы, рассчитанные на температурный градиент внутреннего и наружного воздуха (вытяжка на природном возбуждении), может привести к загрязнению воздуха кухонь, расположенных этажом выше.
Есть еще один путь очистки воздуха кухни — совершенствование газовой горелки. Ранее применяли газовые горелки с подачей газа через отверстие по всей его площади. Поэтому газ с воздухом смешивался недостаточно, при этом образовывалось больше СО. В настоящее время в горелках используют так называемые рассекатели, что дает возможность подавать газ только по периферии горелки, а воздух — в двух местах. Это уменьшило количество углерода оксида в 5—8 раз.
Из приведенных способов борьбы с хроническим карботоксикозом наиболее эффективный — правильное оборудование вентиляции жилых помещений и, особенно, кухонь. Гигиенические требования к вентиляции жилых помещений будут рассмотрены ниже.
Внутренняя теплая уборная имеет важное гигиеническое значение. В канализованных жилых домах оборудуют промывные унитазы. Минимальные размеры уборной: ширина — 0,8 м, глубина— 1,2 м. В однокомнатных квартирах допускается оборудование объединенного санитарного узла. Двери уборной, ванной и объединенного санитарного узла должны открываться наружу.
В нека-нализованных малоэтажных домах оборудуют теплые уборные по типу люфт-клозет.
В канализованной квартире обязательно оборудуют ванную комнату или душевую. Площадь ванной или душевой лимитирована размерами (ванна нормального типа, ванна укороченного типа — «сидячая», ванна для ног). Определяя размеры ванной комнаты, следует также учитывать тип водонагревателя.
Наибольшая кубатура и соответственно площадь необходимы для ванной комнаты, оборудованной газовой колонкой. В соответствии с нормативными документами, минимальная площадь ванной комнаты должна быть не менее 3,5 м2.
Кухню, санитарный узел компонуют рядом, чтобы их можно было обеспечить водопроводом и канализацией. Вход в помещение с унитазом непосредственно из кухни или жилого помещения (кроме домов для семей с инвалидами) не разрешается.
Балконы, лоджии, веранды иногда называют открытыми помещениями. Балконы в виде выступов, лоджии в виде ниш в наружных стенах оборудуют в многоэтажных зданиях, веранды — в виде пристроек к малоэтажным домам.
Они увеличивают площадь квартиры, хорошо обдуваются ветром, а при благоприятной ориентации хорошо инсолируются.
Как показали инструментальные физико-гигиенические исследования, открытые помещения при благоприятной ориентации (восток, юго-восток, юг) имеют лучшие климатические условия, чем смежные с ними помещения: температура воздуха в среднем на 3 °С ниже, скорость его движения на 0,7 м/с выше. Заметны и благоприятные физиологические сдвиги в организме (на 2,5 °С снижается температура кожи, на 14 в 1 мин уменьшаются ЧСС, теплоотдача испарением, теплоощущение становится более комфортным) и, как следствие, улучшается самочувствие. При западной и юго-западной ориентации летом отмечается перегрев воздуха (повышение радиационных температур на 14 °С), что делает пребывание людей в этих, а также смежных помещениях, неприятным.
Таким образом, балконы, лоджии, открытые веранды, если их ориентировать с учетом климатических особенностей, могут иметь оздоровительное, а также лечебное значение.
В южных широтах, наряду с секционным, распространен галерейный тип. Этот тип зданий характеризуется тем, что квартиры выходят на галерею. Все помещения имеют оптимальную ориентацию, а галерея является дополнительным источником свежего воздуха. В таких зданиях есть возможность для сквозного проветривания.
В жилых домах гостиничного типа, или коридорного, жилые помещения сгруппированы вдоль противоположных фасадов здания с выходом на этаже в общий коридор. Они предназначены для одиноких людей и бездетных семей. Состоят из небольших квартир с сокращенным набором вспомогательных помещений: жилой комнаты с изолированным местом для сна, небольшой прихожей, кухни и совмещенного санитарного узла. Жилая площадь квартиры — не менее 12 м2, что обеспечивает достаточную воздушную кубатуру.
Примером дома коридорного типа может быть общежитие или гостиница. При такой планировке создаются условия для переноса возбудителей воздушных инфекций, усложняется сквозное проветривание, создаются высокие уровни жилищно-бытового шума, возможен только минимальный набор вспомогательных помещений.
В нашей стране распространены общежития, предназначенные для временного проживания студентов, молодых специалистов и др. В Украине санитарный надзор за общежитиями во время их проектирования, строительства, реконструкции и функционирования проводят согласно СанПиН № 42-121-4719-88 «Санитарные правила устройства, оборудования и содержания общежитий для рабочих, студентов, учащихся средних специальных учебных заведений и профессионально-технических училищ». Основными помещениями общежития являются жилые комнаты на 1, 2, 3, максимум, на 4 человека. Они должны быть непроходными, иметь выход непосредственно или через шлюз-прихожую в коридор. В шлюзе-прихожей оборудуют шкафы для хранения одежды, белья, обуви, а также вешалки для верхней одежды.
Кроме жилых комнат, общежития имеют общие помещения культурно-бытового назначения и вспомогательные: вестибюль; кухни; комнаты для занятий и отдыха; помещения для чистки одежды и обуви; санитарные узлы; прачечные с сушильней и гладильней; душевые комнаты; кладовки для хранения личных вещей, чистого и грязного белья; комнаты для обслуживающего персонала и др.
Состав и площадь этих помещений определяют дифференцированно, в зависимости от мощности общежития.
В последнее время в практике строительства общежитий используют блочную систему (в блок должны входить не более 10 жилых комнат при коридорной системе и не более 3 — квартирной). Каждый блок должен иметь кухню, санитарный узел, а также комнаты для занятий и отдыха, душевые (рис. 112).
Согласно нормативным документам, минимальная жилая площадь в общежитии составляет не менее 6 м2 на 1 проживающего. Высота помещений должна быть не менее 2,5 м, ширина — не менее 2,2 м.
В общежитиях на 200 человек и более предусмотрено оборудование изолятора. Для расчета количества коек в изоляторе принимают следующий норматив: 1 место на 200 проживающих. В палате изолятора должно быть не больше 2 коек. Ее оборудуют санитарным узлом. Площадь палаты определяют из расчета 7 м2 на 1 койку. Изолятор должен иметь отдельный вход.
Гостиницы — жилые здания для кратковременного проживания.
По планировке и оборудованию они имеют много общего с общежитиями. Жилые комнаты (номера) объединяют центральным коридором. Номера бывают: а) одноместными; б) двухместными; в) трех-, пятиместными; г) номера-люксы, имеющие несколько жилых комнат и вспомогательные помещения. В гостиницах каждый номер имеет туалетную комнату с унитазом, ванной или душем.
В гостиницах имеются специфические и вспомогательные помещения: а) ресторан, столовая, буфеты; б) парикмахерская; в) пропускник; г) помещения для чистки одежды и обуви; д) пункт бытового обслуживания; е) комнаты для дежурного персонала; ж) отделение связи, киоски для сувениров и др.
4 Внутренняя планировка больниц. Гигиеническая характеристика однокоридорных и двухкоридорных палатных отделений.
Основное
звено больничного отделения – палатная
секция. Традиционно –линейная форма
палатной секции, что объясняется
простотой планировки и конструктивного
решения, удобством размещения
вспомогательных помещений и коммуникаций,
хорошей обзорностью палат с поста
дежурной медсестры, достаточной
инсоляцией, удобством обслуживания
больных и тд.
(план типового отделения на 60 коек – терапевтическая секция на 30 коек, общее помещение для терапевтических отделений, палаты на 1;2;4 коек,процедурная ,клизменная, ванная комната,процедурная,каб врача, помещение дневного пребывания больных,столовая,буфет,палата интенсивной терапии,помещение для кондиционеров)
Различают одно- и двух- коридорные палатные отделения.
Однокоридорные могут быть с односторонней и двусторонней застройкой коридора.
Односторонняя
застройка – наиболее ранняя система;
в больницах павильонного типа с небольшим
числом коек. Палатный фронт ориентирован
на южные румбы, боковой коридор – на
северные,он служит так же резервуаром
чистого воздуха,используется для
дневного пребывания больных. Такая
планировка допускает хорошую инсоляция
палат и их активное естественное
проветривание.Однако она экономически
невыгодно, поэтому возникает другой
вид планировки-однокоридорные с
двусторонней застройкой.Она стала
типичной для больниц централизованной
симстемы.
Имеется центральный коридор,по
обе стороны которого располагаются
палаты и подсобные помещения. Сквозное
естественное проветривание палат стало
невозможным, потребовалась искусственная
вентиляция. Не все палаты имеют
благоприятную ориентацию по странам
света:в палатах обращенных на север
формируется менее благоприятные условия
микроклимата и инсоляции.
В дальнейшем как переходный вариант однокоридорной застройки появился пунктирная застройка коридора, т.е. предусматривались свободные участки коридора,что создавало световые разрывы(холлы),которые использовались для дневного пребывания больных.
В
связи с развитием строительства
многокоечных больниц блочной системы,
с увеличением этажности зданий возникла
необходимость максимальной компактности
больничного комплекса. Появляются
двухкоридорные палатные отделения,которые
располагались в высотном моноблоке по
периметру всего здания. Отделение имеет
два параллельных коридора, по наружным
сторонам которого и в торце здания
располагаются палаты.
Территория между
двумя коридорами занята вспомогательными
помещениями,кабинетами врачей, шахтами
для санитано-технического оборудования
и транспортными узлами.
Палаты ориентированы на 3 стороны горизонта, но помещение центральной части отделения плохо вентилируется, отсутствует естественное освещение. Для создания благоприятного микроклимата и воздушного режима в помещение такого отделения необходимо кондиционирование воздуха, эффективное искусственное освещение лампами дневного света.
В
приемном отделении осуществляется
осмотр и обследование поступивших
больных, их распределение по характеру
и тяжести заболевания, проводится
санитарная обработка больных и оформление
первичной медицинской документации. В
случае необходимости в приемном отделении
оказывают первую медицинскую помоь, а
та кже проводят наблюдение за больными
до уточнения диагноза ( осадочные
палаты). В крупных больницах в состав
приемного отделения входит реанимационная
палата для оказания экстренной мед.
Помощи при нарушении жизненно важных
функций.
В больнице на 500 коек и более
организуется диагностическое отделение
из расчета 2-3 койки на 100 больничных
мест.
Планировка приемного отделения должна исключать возможность перекрестного заражения больных. Обычно выделяются ожидальная, смотровая комната и помещение для санитарной обработки больных ( в крупных больницах – по типу шлюза). Кроме того, в состав приемного отделения входят вестибюль-ожидальная, регистратура со справочной, кабинет дежурного врача, уборные для персонала и больных, помещения для хранения одежды больных, каталок и предметов уборки. Помещения для выписки больных располагаются обычно смежно с вестибюлем. Важно, чтобы выписавшийся из больницы человек уходил через отдельную дверь, разобщенную с входом для поступающих больных.
С
целью предотвращения внутрибольничных
инфекций приемные отделения для детского,
акушерского, туберкулезного, инфекционного,
кожно-венерологического отделений д.б.
самостоятельными и располагаться при
каждом из этих отделений. Помещения для
приема и выписки психически больных
д.
б. самостоятельными и располагаться
в самом отделении.
При централизованной и смешанной системах застройки больниц приемное отделение размещается в главном корпусе, при децентрализованной системе – в корпусе с наибольшим числом коек. Во всех случаях приемное отделение должно располагаться вблизи подъезда на территорию больницы. Путь санитарной машины с улицы к приемному отделению д. б. кратким, не пересекаться с внутренними дорогами больницы, участка. Сейчас в новых больницах проектируется пандус для санитарной машины со специальным тамбуром у входа в приемное отделение.
Объяснение внутренних макетов— сборка
Поделиться статьей:
Войдите/зарегистрируйтесь, чтобы сохранить статью на потом
Советы по дизайну дома
Джулиан Оуэн, архитектор-самоучка, рассказывает, как пространственная осведомленность может максимизировать потенциал вашего дома
Джулиана Оуэна
3 января 2013 г.
Прежде чем кто-либо начнет готовить план вашего дома, необходимо составить и согласовать четкое задание, в котором излагаются ваши требования, бюджет и любые важные особенности участка.
Затем задача состоит в том, чтобы преобразовать этот пакет информации в подходящий проект дома.
Самый сложный этап — это набросок первого эскизного плана. Однако, к счастью, не имеет значения, были ли первые попытки ошибочными, если вы понимаете, почему, и можете выдвигать альтернативные идеи и совершенствовать их, пока они не сработают.
Старайтесь не проектировать дом снаружи, пока не изучите внутренние помещения. Если у вас очень ограниченный участок или вы не имеете дело с негибкими элементами управления планированием, проектирование экстерьера, а затем попытка разместить нужные вам пространства в коробке редко приводит к приличному плану.
С чего начать
Если вы создали пузырьковую диаграмму или у вас есть список пространств, которые должны быть включены в здание (см. Build It, январь 2012 г., чтобы узнать, как это сделать), вы можете начать строить наилучшие расположение комнат прямо на плане участка. На этом этапе не обязательно, чтобы что-то масштабировалось, потому что это больше касается того, как комнаты будут связаны с сайтом и друг с другом.
| Практический пример: Светлый дом Лестницу из стекла и нержавеющей стали можно увидеть с фасада дома через двухсветный атриум Балкон Джульетты пропускает много естественного света в главную спальню |

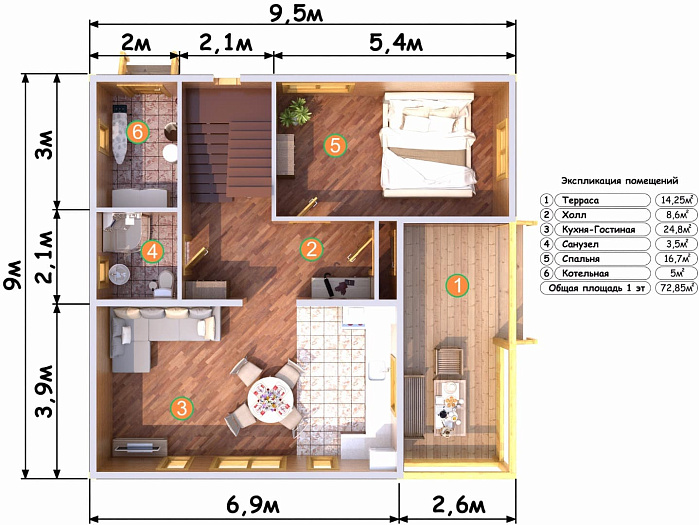

Начните с цокольного этажа, потому что его сложнее планировать, чем верхние этажи, из-за множества различных функций помещений, которые могут по-разному соотноситься друг с другом. Обычно есть несколько ключевых помещений, которые имеют приоритет над другими, и каждая семья будет ссылаться на разные комнаты. Например, отношения между кухней и общей комнатой часто являются наиболее важными. Однако, если кто-то работает из дома, также может быть важно, чтобы домашний офис хорошего размера был размещен вдали от отвлекающих факторов, но все же близко к входной двери. Расположение, размер и связи между этими тремя пространствами затем составляют основу идеи плана, вокруг которых работают вспомогательные помещения.
Если вы подготовили подробное описание, у вас будет представление об общем размере дома, который вы можете себе позволить. Возможно, вы даже выделили идеальные размеры для каждой из основных комнат, хотя неизбежно, когда вы суммируете их, они приведут к тому, что дом будет слишком большим. Поэтому, прежде чем рисовать планы в масштабе, необходимо принять некоторые решения о том, какие комнаты или пространства придется обрезать, объединить друг с другом или вообще исключить из схемы.
При определении минимально приемлемого размера комнаты полезно подробно рассмотреть ее назначение и даже то, какая мебель будет в ней расставлена. При этом необходимо учитывать относительные размеры помещений. Если площадь, которую вы можете себе позволить, мала, но вы обнаружите, что подсобное помещение больше, чем кухня, или гардероб/туалет больше, чем кабинет, вам, вероятно, следует пересмотреть свои приоритеты.
Уровень пола
Таким же образом необходимо контролировать баланс между уровнями пола.
Одним из решений получения дополнительной площади на участке с ограниченным доступом является использование пространства на крыше для дополнительных спален или даже добавления целого второго этажа.
Риск при этом заключается в том, что в конечном итоге у вас будет значительно больше площади, предназначенной для спален, чем доступно для жилых помещений на первом этаже. Это может сработать для семьи, счастливой, что их подростки все время прячутся в своих спальнях, но если это не распознать и не решить на этапе проектирования, это может привести к нежелательным нарушениям образа жизни семьи. Возможные решения — расширить площадь первого этажа, добавить подвал или спланировать дом так, чтобы часть площадей первого этажа можно было использовать под жилые помещения.
Обратная проблема может возникнуть, если вы проектируете шале-бунгало и обнаруживаете, что на первом этаже много места, а на втором недостаточно. Вместо того, чтобы создавать множество тесных спален наверху, обычно лучше вписать их в план первого этажа, подальше от основного жилого помещения, если это возможно.
Пропорции
Наряду с принятием решения о размере помещений необходимо тщательно учитывать пропорции. Вообще говоря, если ширина прямоугольной гостиной меньше половины длины, она может казаться слишком узкой, особенно если она относительно небольшая. Такая узость также уменьшает ваши возможности для размещения громоздкой мебели, такой как диваны и кресла.
Открытая планировка является популярным выбором, поскольку она обеспечивает гибкое использование, которое также может меняться со временем. Если вы выберете этот путь, все равно стоит разделить пространство — возможно, изменив отделку пола, стен и потолка. Хотя план обычно разрабатывается в двух измерениях, также необходимо учитывать высоту от пола до потолка. Если в большой комнате относительно низкий потолок, как бы хорошо это ни выглядело в плане, в действительности многим людям это покажется слегка угнетающим. И наоборот, маленькая комната с очень высоким потолком может ощущаться как шахта лифта.
В большой комнате есть возможность создать более интересное пространство, варьируя высоту потолка или уровень пола, особенно если они реализованы в сочетании с творческим использованием искусственного освещения и отделки.
Большинство людей не анализируют сознательно трехмерный объем комнаты, когда входят в нее, но приятные пропорции сделают пребывание внутри комфортным и интересным, даже если непонятно почему.
Размеры и циркуляция
Способ освещения комнаты почти так же важен, как и фактические размеры помещения. Комната, в которой много естественного света, всегда будет приятнее, чем плохо освещенная, независимо от ее размера. Имея это в виду, форма и расположение окон, пропускающих дневной свет в пространство, являются важным фактором при проектировании помещения. Особенно полезной функцией является размещение окон таким образом, чтобы свет проникал в комнату более чем с одного направления, например, располагая их на соседних стенах или добавляя мансардные окна.
После того, как у вас есть наброски идей для планировки с представлением их размера и масштаба, полезно посмотреть, как люди будут перемещаться по зданию. Циркуляционное пространство иногда является «бедным родственником» процесса планировки дома, оставленным до конца как чисто функциональная зона, необходимая для соединения всего воедино.
Тем не менее, это может быть важным аспектом дизайна.
Плохо спланированная циркуляция тратит впустую пространство, которое можно было бы использовать для увеличения комнат, или может сделать передвижение по дому излишне мучительным. Ярким примером являются бунгало с темными узкими коридорами. Но прихожие, лестничные площадки и коридоры также дают возможность сделать дизайн индивидуальным. Лестницы и холлы часто дают посетителям первое впечатление о внутренней части дома и дают возможность создать «вау-фактор». Архитекторы особенно любят лестницы, потому что они дают возможность ввести потолки двойной или тройной высоты и могут стать главной особенностью дома.
Пока разрабатывается план, хороший проектировщик также будет учитывать трехмерную форму всего здания и массу, которая получится в результате разработки макета. Это необходимо для того, чтобы помещения внутри готового дома гармонично сочетались с внешним пространством.
Фотография
Клайв Дойл
Опубликовано
3 января 2013 г.
Планировка склада (теория и примеры)
Разработка Схема склада — это первый шаг в проектировании установки. Хотя это может показаться простой проблемой, на практике ее сложно решить. В этой статье изложены основные факторы, которые необходимо учитывать в процессе проектирования. Кроме того, здесь показан пример планировки склада, разделенного на шесть различных областей, включая системы AS/RS.
Вообще говоря, проектировщики складов должны работать с пространством, в котором определенные факторы ограничивают доступную площадь поверхности. Вот почему планировка должна быть тщательно продумана. При принятии решения о внутренней и внешней планировке склада есть три возможных сценария, которые могут потребовать различного назначения пространства: установка новых складов , расширение существующих мощностей и реорганизация действующих (хотя последний из этих вариантов не предполагает принятия чрезвычайно важных решений, которые повлияют на развитие бизнеса в среднесрочной к долгосрочным).
Тем не менее, несмотря на специфические обстоятельства, генеральный план объекта должен учитывать все эти потребности:
- Максимальное использование доступного пространства
- Сокращение обработки товаров до минимума
- Обеспечение легкого доступа к хранимому продукту
- Максимально возможное передаточное число
- Предлагает максимальную гибкость в позиционировании продуктов
- Контроль хранимых сумм
Для достижения этих целей первым шагом является создание макета склада , где дизайн склада представлен в виде плана.
Прежде всего, созданный макет должен соответствовать основным правилам хорошего хранения, упомянутым выше, и избегать областей и точек скопления, облегчать задачи обслуживания и устанавливать ресурсы, необходимые для получения максимально возможных рабочих процессов с соответствующим сокращением времени выполнения.
Следующие области должны быть четко определены при разработке макета:
A.
Зоны погрузки и разгрузки
B. Зона приема
C. Зона хранения
D. Зона комплектования
E. Зона отправки
Пример макета, который включает все эти области, показан ниже:
Зоны погрузки и разгрузки (А)
Зоны погрузки и разгрузки, которые обычно располагаются за пределами склада или входят в его состав, — это зоны, к которым имеют прямой доступ грузовики и транспортные средства, перевозящие и распределяющие товары.
На хорошо организованном складе полезно отделить эти действия от остальной части установки, оставив достаточно места для погрузки и разгрузки. Эта зона может быть интегрирована в склад или быть независимой.
Док с платформой, прикрепленной к складу
Док с промежуточной платформой в холодильной установке
Зоны погрузки и разгрузки, интегрированные в склад
Если зоны погрузки и разгрузки встроены непосредственно в стены склада, так что товары размещаются и собираются без необходимости каких-либо обходов, говорят, что они интегрирован в объект.
Основным преимуществом этого является большая скорость обработки груза , а значит предпочтительнее неинтегрированные варианты, если для него достаточно места.
Грузовики подключены к складу через доки, и эти доки могут быть:
- Доки, разделенные промежуточной платформой: Они подходят, когда такое разделение целесообразно, исходя из характера товаров или необходимости поддержания внутренней среды склада, или когда существуют вопросы безопасности, связанные с хранимым материалом. Типичный пример применения этого типа отдельной док-станции для холодильные камеры , где может произойти потеря холода, если используется встроенный док с дверцей для доступа, и где этого следует избегать любой ценой. Тем не менее, есть много других обстоятельств, при которых такая конструкция предпочтительнее, особенно когда безопасность склада может быть поставлена под угрозу.
- Смывные доки: Они позволяют грузовикам подъезжать задним ходом прямо к стене склада.
Во избежание воздействия на внутреннюю среду объекта входные двери должны иметь, как минимум, герметичную систему. Это уплотнение может быть металлическим или созданным за счет использования герметизатора ворот.
Во избежание воздействия на внутреннюю среду объекта входные двери должны иметь, как минимум, герметичную систему. Это уплотнение может быть металлическим или созданным за счет использования герметизатора ворот.
Доки с прямым доступом внутрь склада
Пункты доступа с металлическими пломбами имеют ручную или автоматизированную систему, которая управляет плоским ограждением, которое можно зафиксировать, сложить или свернуть (как показано ниже). Он открывается, когда грузовик подъезжает к зданию, и закрывается, когда транспортное средство завершает операцию. Внутренняя среда может быть более эффективно сохранена, если система закрывания автоматизирована.
В дополнение к металлическому уплотнению двери с надувными укрытиями имеют туннель, который окружает грузовик, когда он соединен с входом, чтобы внутренняя среда меньше подвергалась опасности из-за внешних условий.
Дверь с надувным навесом.
Секционные ворота.
Рулонная дверь.
При создании такого типа погрузочной площадки желательно, чтобы пол склада был выше уровня проезда грузовиков. Также могут быть спроектированы погрузочно-разгрузочные площадки, в которых грузовики загоняются в яму. Однако перемещение и операции выполняются быстрее, если вместо этого склад находится на более высоком уровне.
Необходимая разница высот может быть достигнута несколькими способами; поэтому не обязательно, чтобы пол склада был выше уровня земли. Вместо этого, например, область, где едут грузовики, может быть на более низком уровне, создавая постепенный спуск, который позволяет избежать крутых пандусов, которые в конечном итоге усложняют маневры и замедляют движение.
Вид на причал в яме.
При определении того, как добиться этой разницы в высоте, необходимо рассмотреть два различных сценария. Во-первых, грузовики, подъезжающие к зонам погрузки и разгрузки, принадлежат компании. Во-вторых, используемые грузовики принадлежат третьим лицам.
Если только собственные грузовики компании будут использовать зоны погрузки и разгрузки, а высота прицепа в каждом случае одинакова, разница в уровне может быть установлена точно, и никаких дополнительных соображений не требуется.
Однако, если грузовики , которые будут въезжать в эти области, принадлежат третьим лицам и поступают из разных источников, у них будет разная высота прицепа. Значит, должна быть создана система, позволяющая регулировать разницу в росте.
Тележка для поддонов.
Как правило, регулируемая система выравнивания необходима, потому что даже когда компания использует собственный парк, что теоретически означает, что разница в высоте между транспортными средствами и доком не изменяется. На практике эта разница присутствует всегда.
Одной из причин этого является подвеска в грузовиках со временем прогибается, либо из-за того, что разные нагрузки вызывают изменение высоты грузовика, либо, что чаще, из-за того, что со временем предприятие вынуждено закупать или арендовать другие виды транспорта.
В конечном счете, разница в высоте прицепа практически неизбежна.
Механические или гидравлические устройства могут использоваться для устранения этих перепадов высот. Механические устройства основаны на использовании (обычно металлических) мостов или дорожек, устанавливаемых вручную между доком и грузовиком. Эти элементы используются для того, чтобы вилочные погрузчики, краны-штабелеры и любые другие механические устройства, используемые для загрузки и разгрузки грузовиков, могли входить и выходить. автомобиль.
Другим вариантом является использование упомянутой выше второй системы, которая состоит из металлической платформы с одним или несколькими гидроцилиндрами. Эта платформа облегчает доступ, действуя как пандус, будучи интегрированной в сам док, или поднимая и опуская грузовик. На изображении показан второй вариант, когда платформа интегрирована в док-станцию.
Одиночная платформа.
Интегрированная платформа.
Отдельные зоны погрузки и разгрузки
Расположены вдали от склада, но в пределах прилегающей территории, работают совершенно независимо от самого склада.
Обычно они состоят из большой плоской площадки, к которой грузовики имеют прямой доступ, причем грузовики расположены так, чтобы их можно было загружать или разгружать с помощью вилочных погрузчиков.
Этот вариант лучше всего использовать на складах, где выполняется только одна из двух функций, т.е. где осуществляется погрузка или разгрузка товаров. Эта опция
позволяет достичь необходимой скорости обработки, так как грузовикам не нужно подъезжать к зданию задним ходом. Таким образом, время, затрачиваемое на их позиционирование, сокращается. Кроме того, при таком варианте процесс погрузки и разгрузки товаров полностью не зависит от рабочего цикла склада.
В этих зонах грузы в грузовиках могут перемещаться через боковую или заднюю часть транспортного средства. При использовании боковой части транспортного средства для обработки грузов используются вилочные погрузчики, как показано на изображении ниже.
Вилочный погрузчик, перемещающий груз сбоку.
Доступ к пандусу.
Однако, если операция выполняется с использованием задней части грузовика, как показано выше, возможны два различных варианта. Во-первых, получить доступ к грузовику, используя вилочные погрузчики и пандусы 9.0030 , которые обычно изготавливаются из металла и соединяются с грузовиком вручную или механически. Несмотря на то, что на рынке представлен широкий выбор таких продуктов, в настоящее время наиболее часто используются два из них: модульные рампы и те, которые подключаются к разгрузочным докам.
Модульные пандусы представляют собой металлические конструкции с нескользкой поверхностью, которые могут быть как стационарными (когда используются все грузовые автомобили одной высоты), так и мобильными (при использовании транспортных средств разной высоты).
Рампы, соединенные с разгрузочными платформами, изготавливаются из кирпичной или бетонной конструкции, которая также может быть фиксированной или переменной по высоте.
Если они варьируются, их конструкция аналогична конструкции интегрированных погрузочно-разгрузочных доков, описанных ранее.
Второй вариант погрузки или разгрузки грузовиков сзади – использовать роликовые конвейеры . С помощью этой системы вилочный погрузчик не должен въезжать в прицеп для выполнения операций. Вместо этого устанавливаются рельсы, которые позволяют товарам скользить внутри грузовика. Движение создается путем прижимания нескольких грузов к другим.
Автоматическая загрузка с помощью выдвижных элементов.
Процесс загрузки начинается с размещения одного или нескольких юнитов у входа в транспортное средство, которые затем вталкиваются второй группой, занимающей место, ранее занятое первой группой. Таким образом, грузы накапливаются один за другим, пока прицеп грузовика не будет заполнен.
Приемная (B) Зона приема должна быть расположена максимально независимо от остального склада, чтобы ее можно было использовать не только для приема товаров, но и для контроля качества и сортировки.
Приемная.
После того, как было установлено, что характеристики и качество полученной поставки соответствуют характеристикам и качеству заказанной продукции, следующим этапом является определение места размещения груза на складе.
В зависимости от типа склада может потребоваться или не потребоваться преобразование полученных юнитов. Если это необходимо, для этой функции должна быть создана подходящая зона. Например, может возникнуть необходимость разбить прибывшие поддоны на более мелкие части, удалить скрепленные вместе части и т. д.
Учитывая влияние, которое точная проверка и, прежде всего, правильное размещение могут оказать на будущую работу склада, эта зона должна быть как можно больше и как можно более обособленной.
В настоящее время почти все товары, находящиеся на складе, имеют штрих-коды, которые можно считывать с помощью сканера. Поэтому, как только центральный компьютер склада идентифицировал единицы, он, в свою очередь, может немедленно сгенерировать позиционную этикетку для товаров.
Эта этикетка впоследствии может быть прочитана оператором вилочного погрузчика или сканерами автоматизированной системы склада, чтобы в обоих этих случаях они могли быть расположены в правильном месте.
Радиочастотное устройство считывает закодированную информацию на поддоне.
Место хранения (С)
Склад — это, строго говоря, помещение, используемое только для хранения товаров.
Товары можно хранить несколькими способами: непосредственно на земле; прямо на земле, но уложенными друг на друга или в блоках; или на стеллажах. Выбор того или иного продукта будет зависеть, прежде всего, от типа хранимого продукта, возможности штабелирования, а также от количества и времени хранения.
Хранение в штабелях предполагает размещение штучных грузов друг на друге без каких-либо промежуточных элементов, кроме поддонов, которые их поддерживают. Преимущество этого метода заключается в более эффективном использовании пространства, учитывая, что он не создает неиспользуемых позиций.
Однако не все материалы можно хранить таким образом, и нужно помнить, что даже товары, которые можно штабелировать, имеют свои ограничения по прочности и, следовательно, имеют максимальную высоту штабелирования. Основным недостатком этой системы является то, что она не позволяет получить доступ к нагрузкам, а доступ к нагрузке можно получить, только предварительно удалив все нагрузки сверху.
Использование штабелирования в основном ограничено двумя типами грузов: грузами с большой внутренней прочностью и грузами в жесткой упаковке. Товары с большой внутренней прочностью, такие как керамический кирпич, бетонные блоки и т. д., можно хранить напрямую, иногда даже без использования поддонов или других систем поддержки. Другие товары, такие как корма, цемент и заполнители в целом, которые хранятся в мешках, также могут храниться таким же образом благодаря их устойчивости к сжатию, хотя для их надлежащего обращения требуются поддоны или другие поддерживающие системы.
Жесткие упаковки, такие как картонные, деревянные или пластиковые ящики, можно без проблем штабелировать таким образом, хотя жесткость и прочность этих упаковок будут определять количество единиц, которые можно штабелировать, и, следовательно, высоту штабеля.
следует использовать, когда единичные нагрузки недостаточно сильны, чтобы их можно было штабелировать до требуемой высоты, или когда есть большая потребность в доступе к продукту.
Товары хранятся на стеллажах, размещая их на металлических конструкциях, которые в основном состоят из соответствующих раскосных рам и балок. Эти элементы создают многоячеистую структуру, которая создает слоты, в которые могут быть помещены единичные нагрузки. Как видно из статьи «Системы хранения», конфигурация и планировка этих пространств (или отсеков) может варьироваться в зависимости от различных операций и различных потребностей с точки зрения доступности и накопления груза.
Склад дистрибьюторской компании.
Зоны сбора заказов (D)
Эти области требуются не на всех складах, только когда исходящие товары должны иметь конфигурацию или состав, отличные от тех, с которыми они поступили, или когда они требуют модификации любого типа.
Зоны подготовки заказов могут быть интегрированы в зоны хранения, как в случае комплектования со стеллажей. Они также могут быть отделены от зон хранения, создавая специальные зоны комплектации, как правило, с помощью автоматизированных или полуавтоматических систем.
На изображении показана зона комплектации на складе для смесителей и аксессуаров для ванных комнат.
Районы отправки (E)
Эти области используются для упаковки заказов, подготовленных в ранее описанных областях. Даже если в этой операции упаковки нет необходимости, эту зону также можно использовать для товаров, которые должны быть отправлены и загружены в транспортные средства доставки или раздачи.
Чтобы обеспечить правильную скорость движения внутри склада, эти помещения должны быть спроектированы в определенном месте и отделены от остальной части установки.
Если были созданы отдельные зоны приема и отправки, они также должны иметь отдельные зоны погрузки и разгрузки.
Однако, если прием и отправка расположены близко друг к другу, может быть создано единое место погрузки и разгрузки. Однако этот вариант усложняет контроль товаропотока и движения транспортных средств.
Склад дистрибьюторской компании.
Зоны обслуживания (F)
Часть склада должна быть отведена под вспомогательную деятельность на объекте, например, под офисы общего и руководящего состава, раздевалки, ванные комнаты и место для подзарядки аккумуляторов погрузочно-разгрузочных устройств.
Идеальным решением является размещение офиса управления в зоне приема и выдачи и, по возможности, между этими двумя зонами. Это обеспечивает большую оперативность и эффективность работы персонала данного отдела.
Раздевалки, санузлы и общие кабинеты могут располагаться в любом месте склада, хотя логичнее располагать их ближе к диспетчерским. Хорошим решением для объединения этих ресурсов является строительство мезонина над приемно-диспетчерской зоной и размещение этих функций там.
