П 43 серия дома планировка с размерами









Описание. Достоинства и недостатки серии, её особенности.

Данная серия домов относится к «брежневкам» башенного типа. Она представляет из себя башню из одной секции для точечной застройки в существующих районах. Строились они в период с 1975 года по 1985 годы. Строительство прекратилось после того, как завод изготовитель изделий (ДСК-1) перестал выпускать панели для данных домов с полным переходом на изготовление элементов домов серии П-44.

К достоинствам серии следует отнести раздельные санузлы и балкон в каждой квартире, достаточно большие размеры кухонь для панельных зданий, отдельный вход в каждую жилую комнату, наличие грузового лифта, а также присутствие в каждой квартире, хотя бы, одной просторной комнаты с площадью не менее 19 кв.м. (кроме трёшек). Также присутствуют торцевые незадымляемые лестницы с балконами, что очень удобно для курильщиков, а также обеспечивает безопасность. Благодаря этим достоинствам недвижимость данного типа востребована на рынке вторичного жилья и в наше время, но цены на неё не маленькие.

Главным недостатком серии является тот факт, что в процессе эксплуатации проявилась разгерметизация межпанельных наружных швов, что приводит к возникновению «мостиков холода»- задувает ветер, а также может возникать плесень или грибок.

Дынные здания, конечно, не планируются к сносу, но из-за проблем с наружными швами включены в программу капитального ремонта.

Основные и технические характеристики

Этажность в доме	16. На первом этаже также располагаются жилые квартиры.
Высота потолков	2,64 метра
Лоджии или балконы	В каждой квартире
Ванные комнаты и туалеты	Раздельные
Лифты	Два: пассажирский и грузовой
Лестницы	Три лестницы: одна в середине, и две- в противоположных торцах здания
Вентиляция	Блоки на кухне и в уборной
Мусоропровод	На каждом этаже
Плита	Электрическая
Подъездов	1,2

Площади квартир и жилых помещений.

	Общая, кв.м.	Жилая, кв.м.
Однушки	36,71	19,1
Двушки	50-51	30,9
Трешки	63,2	40,7

Строительные конструкции. Конструкции и материалы домов типовой серии П-43.

Внутренние несущие стены выполнены из железобетонных панелей толщиной в 18 см. Наружные стены представляются однослойные навесные панели из керамзитобетона толщиной в 35 см. Перегородки — из гипсолитовых прокатных плит в 8 см. Междуэтажные перекрытия- из сборных железобетонных плоских плит в 14 см.

Фото дома серии П-43

Типовая схема расположения квартир.

План несущих стен дома. Какие стены несущие, а какие нет в доме П-43?

На данной схеме мы отметили несущие стены и навесные панели здания.

Также ниже мы приводим план с информацией по конструкциям внутри квартиры после её обследования и составления технического заключения.

Узакониваемые варианты планировки квартир с размерами из строительного проекта серии.

Однокомнатные

Обмерный план однокомнатной:

Двухкомнатные

Трехкомнатная.

План БТИ трехкомнатной:

Типовая перепланировка 2-комнатной квартиры в серии П43.

Адреса многоэтажек серии П-43 в Москве.

Узнать к какому типу серии относится Ваш московский дом можно, вбив название улицы, а затем его номер тут.

Если Вы хотите найти все дома данной серии в Москве, то воспользуйтесь следующим   сервисом, выбрав в разделе серии название П-43 и нажав на кнопку «искать». Покупка квартир в таких домах пользуется повышенным спросом. Чаще всего, они расположены в спальных районах.

Пример согласованной перепланировки.

Здесь мы приведем не сложную перепланировку, узаконенную после её выполнения в нашей организации. При ремонте осуществили следующие работы:

• устройство новых перегородок из гипсобетонных блоков на ц.п. растворе и стеклоблоков;
• объединение туалета и ванной;
• устройство декоративной зашивки технического короба в санузле с установкой сантехнического лючка для обеспечения доступа к стоякам водоснабжения и канализации;
• перемещение дверного проема в комнату 2 в ненесущей перегородке;
• замена и перестановка сантехнического оборудования;
• демонтаж подоконной части стены с установкой светопрозрачных дверей;

Также заменили старое остекление балконов и окон на новое из пластиковых стеклопакетов, но это не требует согласования.







Январь 2023 ᐈ 🔥 (+50 фото) Схемы и фото планировки квартир п 18 22 серии с размерами удачные решения

Содержание

1. Серия II-18
2. Список домов серии в регионе Москва регион
3. Основные характеристики планировки
4. Описание
5. Конструктивные особенности серии и отделка фасадов
6. Особенности квартирных планировок
7. Технические характеристики
8. Конструктивные особенности серии и отделка фасадов
9. Краткое описание
10. Расположение в Москве и Московской области
11. Варианты планировок квартир в серии домов II-18/22

Серия II-18

Одна из первых многоэтажных типовых жилых домов в Москве. Преимущественно это блочные одноподъездные “башни”, однако иногда встречается и кирпичный вариант серии (II-18-01/08МИК).

Самые первые дома данной серии были восьмиэтажными (II-18-01/08), затем добавился еще один этаж (II-18-01/09) а впоследствии они выросли до 12 этажей (II-18-01/12).

Несмотря на то, что в основном данные дома односекционные, строились и сблокированные двухподъездные версии двенадцатиэтажек (II-18-02/12).

Несмотря на повышенную этажность, II-18/12 это типичная хрущевка. Несущими стенами служат поперечные – некоторые внутриквартирные и стены лестничных клеток. Благодаря широкому шагу несущих стен, в квартирах почти все помещения разделены перегородками. Хотя в габаритах двушек обычно присутствует несущая стена между комнатнами с проемом посередине.

Довольно часто собственники хотят заделать этот проем и сделать вход в дальнюю комнату из коридора.

В 8-ми и 9-ти этажках II-18 присутствуют только однокомнатные и двухкомнатные квартиры, а в II-18/12 появились трехкомнатные, а также второй лифт. В двенадцатиэтажных домах была также увеличена площадь кухонь (но не во всех квартирах).

Наружные стены в домах серии II-18 – керамзитобетонные блоки толщиной 40 см. Толщина внутренних керамзитобетонных блоков – 39 см. Перегородки гипсобетонные, толщиной 8 см, перекрытия – многопустотные панели толщиной 22 см.

Интересно, что одна из стен – та, что отделяет туалет или ванну от лестничной клетки, сделана чуть ли не из оштукатуренной фанеры и легко пробивается рукой.

• Кухни газифицированные, что налагает некоторые запреты при перепланировках.
• В настоящее время эти дома активно ремонтируются, в планах на снос серия II-18 пока не значится.
• Усовершенствованной версией данной типовой серии стали блочные дома И-209А.

Список домов серии в регионе Москва регион

Енисейская – 17, к. 3, Селигерская – 14, Дмитровское – 105. к. 4, Маршала Тухачевского – 28, к. 1, Маршала Жукова – 22/1, Алтайская – 7, Новаторов – 32, к. 2, Новаторов – 32, к. 1, Севастопольский – 28, к. 1, Нижнелихоборский 3-й – 13, к. 2, Нижнелихоборский 3-й – 13, к. 1, Академика Скрябина – 32/175, Ломоносовский – 41, Мичуринский – 8, к. 1, Мичуринский – 8, к. 2, Онежская – 29, Академическая Б. – 14, Лихоборские Бугры – 11, Космонавтов – 10, к. 2, Руставели – 10, к. 4, Тайнинская – 24, Демьяна Бедного – 2, к. 1, Маршала Жукова – 10, Маршала Жукова – 55, Маршала Жукова – 57, Маршала Тухачевского – 22, к. 1, Маршала Тухачевского – 24, к. 1, Маршала Тухачевского – 26, к. 1, Маршала Тухачевского – 38, к. 1, Маршала Тухачевского – 40, к. 1, Маршала Тухачевского – 42, к. 1, Маршала Тухачевского – 44, к. 1, Туристская – 2, к. 1, Туристская – 2, к. 2, Туристская – 2, к. 3, Туристская – 2, к. 4, Туристская – 4, к. 1, Туристская – 4, к. 2, Туристская – 4, к. 3, Туристская – 4, к. 4, Туристская – 6, к. 1, Туристская – 6, к. 2, Туристская – 6, к. 3, Туристская – 6, к. 4, Бауманская – 19, Русаковская – 9, Гиляровского – 12, Нижегородская – 11, Донская – 23, Капотня 3-й – 5,

Примечание: В этом списке до 50 случайных домов указанной серии

Основные характеристики планировки

По способу постройки дома данной серии (2-18-01/12 ) относят к блочным, причем проект предусматривает только «башни», то есть здания с одним подъездом. В домах серии II-18/12 в некоторых двухкомнатных квартирах комнаты смежные, в некоторых – изолированные.

• Серия: II-18-01/12
• Тип дома: блочный
• Производитель: Завод ЖБИ №2 (ныне – Комбинат железобетонных конструкций №2, входит в МПСМ – производственный дивизион корпорации Главстрой)
• Годы строительства: 1962 – 1972 гг.
• Количество этажей: 12
• Количество комнат в квартирах: 1, 2, 3
• Высота жилых помещений: 2,64 м
• Количество квартир на этаже: 7 (реже – 8)
• Количество секций (подъездов): 1 (реже – 2)
• Лифты: 2 пассажирских
• Лестницы: без общего противопожарного балкона
• Вентиляция: естественная вытяжная через вент-блоки на кухне
• Мусороудаление: мусоропровод с загрузочным клапаном на межэтажной лестничной площадке

• Технические помещения: техподполье и техэтаж для размещения инженерных коммуникаций
• Балконы: балконы во всех квартирах, начиная с 3-го этажа
• Ванны: стандартные (не сидячие)
• Санузлы: в 1-комнатных квартирах – совмещенные, в 2- и 3-комнатных – раздельные
• Наружные стены: керамзитобетонные блоки толщиной 400 мм
• Внутренние стены: керамзитобетонные блоки толщиной 390 мм
• Перегородки: гипсобетонные 80 мм
• Перекрытия: многопустотные панели толщиной 220 мм

В настоящее время дома этой серии включены в первоочередный план капитального ремонта: производится замена коммуникаций и оконных блоков, остекление балконов, утепление и облицовка наружных стен.

В Зеленограде данная программа успешно реализуется.

Описание

По технологии строительства жилые дома серии II-18 относятся к блочным. Задумывались они в виде своеобразных «башен» (как их повсеместно и называют), т.е. одноподъездных многоэтажек, но возводились и двухсекционные здания данного типа, также в столице по этому проекту построен один трехподъездный дом.

Первые восьмиэтажные «хрущевки» были возведены в 1958 году в квартале «Черемушки», который считался экспериментальным.

В дальнейшем дома серии II-18 массово возводились в 60-х – начале 70-х годов прошлого века, в период активной застройки таких столичных районов как Дегунино, Ховрино, Гольяново, Перово, Коптево, Медведково, Кунцево, Тишинка и проч. 12-этажный вариант серии возводился в Тверской области, г.Видное, республике Татарстан, во Владимирской области. Всего по типовому проекту II-18 было построено больше 1200 домов.

Властями столицы поднимался вопрос о сносе домов II-18, но в итоге было решено санировать такие застройки и их включили в первую очередь плана санации (капремонта).

С середины 2000-х годов до настоящего времени в более чем 250-ти домах серии произведена замена оконных блоков на новые, модернизированы коммуникации, выполнено остекление лоджий, а в некоторых домах сделано наружное утепление стен и их облицовка современными фасадными панелями.

Конструктивные особенности серии и отделка фасадов

Блочные наружные стены у домов этой серии сделаны из керамзитобетона толщиной 40см, а перекрытия представляют собой многопустотные панели толщиной 22 см. Но существует и «кирпичная» версия типового проекта – II-18/12 МИК.

Изначально в II-18 было восемь этажей, потом проектировщики добавили девятый, а позже увеличили высотность зданий до 12-этажей. Соответственно, в 12-этажном доме появился дополнительный лифт, квартиры с тремя комнатами и была увеличена площадь кухонь.

Из-за этажности дома II-18 у многих возникают затруднения при определении периода его строительства.

Однако это все та же типичная «хрущевка» с поперечными несущими стенами, к которым относятся все межквартирные стены и стены лестничных площадок.

Двери шахты лифта и загрузочные клапаны мусоропровода в домах II-18 находятся на межэтажных площадках. При строительстве фасады II-18 не окрашивались, однако в процессе санации домов данной серии наружные стены были выкрашены в голубой, желтый, розовый и другие цвета.

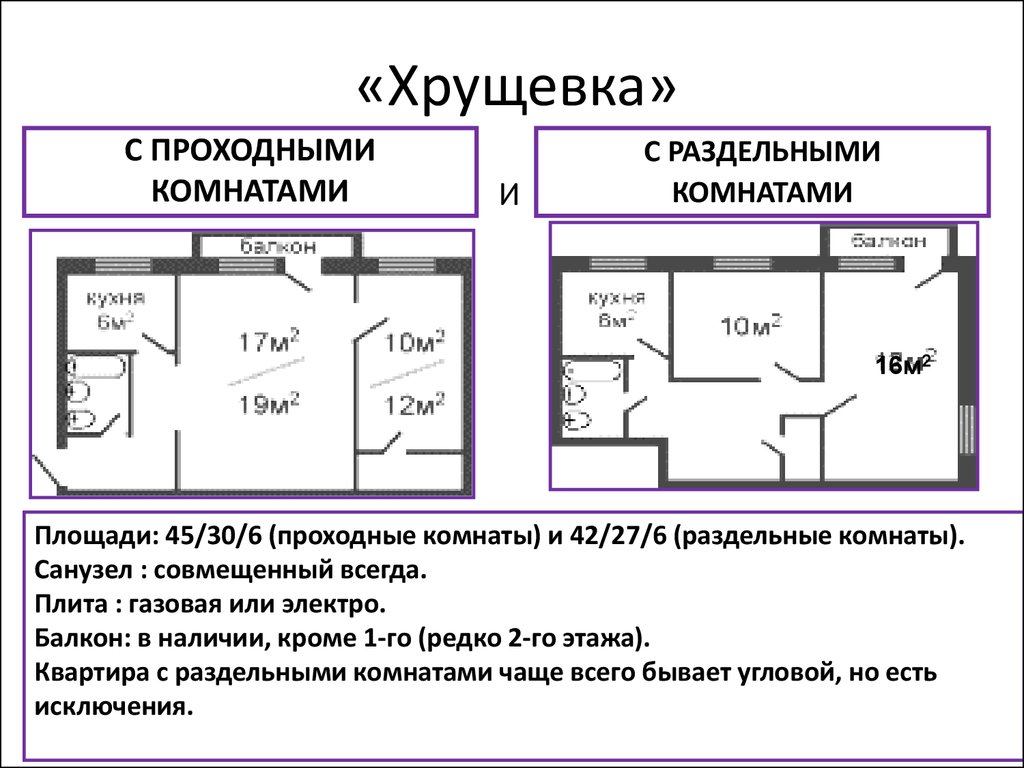

Особенности квартирных планировок

В планировке 2-комнатных квартир серии собственникам жилья обычно не нравится проем в несущей стене между соседними комнатами. Большинство жильцов заделывают его и формируют новый вход в комнату из коридора, делая комнаты изолированными.

К стандартным недостаткам этой серии относятся смежность комнат в некоторых квартирах, а также маленькая площадь кухонь и прихожих.

В однокомнатных квартирах ванны «сидячие». Более серьезной проблемой стал дефект конструкции: из-за того, что проектом были предусмотрены раздельные фундаменты у главного фасада и остальных стен, в некоторых случаях усадка различных частей многоэтажки была неравномерной.

Технические характеристики

• Альтернативное наименование: II-18
• Регионы строительства:

В столице домами серии застраивались районы Коптево, Басманный, Бескудниково, Зеленоград, Дегунино, Ховрино, Солнцево, Обручевский, Зеленоград, Хорошево, Северное Тушино, Богородское, Метрогородок, Щукино, Кунцево, Аминьево Зюзино, Нагорный, Царицыно, Нагатино, Измайлово, Гольяново, Текстильщики, Кузьминки, Перово, Медведково, Тишинка и проч.

Также многоэтажки по данному проекту возводились во Владимирской и Тверской областях, Татарстане (Казань, Набережные Челны).

• Технология строительства: блочный
• По периоду строительства: хрущевка
• Годы строительства: Москва: 1958-1972, другие регионы: 1964-1975

• Перспектива сноса: Снос не предусмотрен
• Количество секций/подъездов: 1 (иногда 2)
• Количество этажей: 8, 9 или 12
• Высота потолков: 2. 50 м
• Балконы/лоджии: Балконы в каждой квартире с 3 по 12-й этаж
• Санузлы: в однокомнатных квартирах – совмещенные («сидячие» ванны), в двух- и трехкомнатных – раздельные, ванны стандартные
• Лестницы: без общего противопожарного балкона
• Мусоропровод: с загрузочным клапаном на межэтажной площадке
• Лифты: Один или два пассажирских (грузоподъемность – 400 кг)
• Количество квартир на этаже: 7 (в отдельных домах – 8)

• Площади квартир:

Общая/жилая/кухня
1-комнатная квартира 35/20/9,7
2-комнатная квартира 37-48/24-35/6-9,5
3-комнатная квартира 64/47/9

• Вентиляция: естественная вытяжная, вентиляционные блоки размещены на кухне и в санузле
• Стены и облицовка:

Материал наружных стен – шлакобетон (блоки толщиной 40 см).
Межквартирные стены из гипсошлакобетона (20 см), перегородки – гипсошлакобетонные панели (8 см).
Дома возводились без фасадной облицовки.

• Тип кровли: плоская, покрытие – рулонное

• Производитель: Завод ЖБИ №2 (в настоящее время входит в МПСМ – производственное подразделение корпорации Главстрой Девелопмент)
• Проектировщики: САКБ АПУ Москвы (сейчас – МНИИТЭП).
• Достоинства: Планировка позволяет при желании изолировать смежные комнаты. Кухни большие по площади, санузлы раздельные (в большинстве квартир).
• Недостатки: Небольшие по размеру прихожие.

Из-за того, что конструкцией предусмотрены раздельные фундаменты у главного фасада и остальных стен, в отдельных случаях происходит неравномерная усадка различных частей многоэтажки.

Конструктивные особенности серии и отделка фасадов

Главное отличие данной серии в том, что ее дома были задуманы и спроектированы в виде одноподъездных тауэров. Со временем возводились двух-, даже трех- секционные здания. Однако массовым данное явление не стало. До сего дня в Москве, Казани, Набережных Челнах, многих городах Тверской и Владимирской областей узнаются силуэты жилых строений II 18 – 01 МН.

Из-за их формы и белой (иногда — светло-бежевой) краски, которой окрашивались наружные стены, башни иначе еще называют «пакетами молока» и «пеналами».

Другие особенности серии:

• Наружные стены из 40-сантиметровых керамзитобетонных блоков;
• Железобетонное перекрытие из многопустотных панелей толщиной 0,22 м;
• Перегородки — из гипсобетона толщиной 80 мм;
• 2 пассажирских лифта на подъезд;
• Мусоропровод;
• Загрузочный клапан между этажами;
• Плоская кровля, др.

Краткое описание

Малораспространенная типовая серия панельных домов П-22 имеет всего лишь три модификации: П-22К, П-22/16 и П-22/25. Модификация П22К – это усовершенствованный вариант предыдущих модификаций, который шире на один шаг и у которого добавлена еще одна лестница.

Панельные дома типовой серии П-22К строились практически точечно и совсем недолго: в период с 1982 по 1987 годы.

Можно сказать, что типовая серия П-22К практически оказалась экспериментальной, поскольку широкого распространения не получила, потому что в то время в лидеры массовой застройки вырвалась другая более экономически выгодная типовая панельная серия П-3, которую мы и по сей день можем наблюдать во многих районах Москвы застройки восьмидесятых годов.

• Точные адреса домов серии П-22К в Москве: Рублевское шоссе, 44к1, 44к2; Осенний бульвар, 2; ул. Коштоянца, 6, 10; Барвихинская ул., 4к1, 4к2

Расположение в Москве и Московской области

В Москве дома серии П-22К были построены в районах: Тропарево, метро Проспект Вернадского, Крылатское, Можайский.

В Подмосковье дома серий П-22К не строились

Дома данной серии

• Москва, Академика Королева ул
  3 стр. 1, 5
• Москва, Академика Скрябина ул
  32/175
• Москва, Академическая Большая ул.
  14
• Санкт-Петербург, Алтайская ул
  7
• Москва, Артековская ул
  4 корп.1, 4 корп.2, 6, 8
• Москва, Архитектора Власова ул
  19 корп.3
• Москва, Балаклавский пр-кт
  24 корп.2, 24 корп.3, 4 корп.1, 4 корп.4, 4 корп.6
• Москва, Бауманская ул
  19, 19 стр.1
• Москва, Башиловская ул
  6-8 стр.2
• Москва, Болотниковская ул
  7 корп.А, 7А, 9, 9 корп.1
• Москва, Варшавское ш
  194 корп.16, 53 корп.1, 57
• Москва, Винокурова ул
  28 корп.2
• Москва, Волгоградский пр-кт
  158/31, 158/31 корп.1, 173, 173 стр.1, 175/32, 175/32 стр.1
• Санкт-Петербург, Всеволода Вишневского ул
  8
• Москва, Генерала Глаголева ул
  14
• Москва, Героев-Панфиловцев ул
  51
• Москва, Гиляровского ул
  12, 12 стр.1
• Москва, Демьяна Бедного ул
  1, 2, 2 корп.1
• Москва, Донская ул
  23
• Москва, Донской 3-й проезд
  9/6
• Москва, Енисейская ул
  17 корп. 3
• Москва, Зеленодольская ул
  28 корп.1
• Москва, Космонавта Волкова ул
  11
• Москва, Космонавтов аллея
  10 корп.2
• Москва, Краснобогатырская ул
  141/1 корп.1, 141/1 корп.2
• Москва, Краснохолмская наб
  5-9, 5/9
• Москва, Лихоборские Бугры ул
  11
• Москва, Лихоборский Нижний 3-й пр.
  13 корп.1, 13 корп.2
• Москва, Ломоносовский пр-кт
  3 корп.2, 3 корп.3, 3 корп.4, 41
• Москва, Маршала Жукова пр-кт
  10, 10 корп.1, 22/1, 55, 57, 57 корп.1
• Москва, Маршала Тухачевского ул
  22 корп.1, 24 корп.1, 26 корп.1, 28 корп.1, 32, 32 корп.1, 34, 34 корп.1, 38 корп.1, 40 корп.1, 42 корп.1, 44 корп.1
• Москва, Мичуринский пр-кт
  8 корп.1, 8 корп.2
• Москва, Нагорный проезд
  5 корп.1
• Москва, Народного Ополчения ул
  2, 2 корп.2, 2/32
• Москва, Нижегородская ул
  11 корп.Б, 11 корп.В
• Москва, Новаторов ул
  32, 32 корп.1, 32 корп.2
• Москва, Новокузьминская 4-я ул
  13, 13 корп. 1
• Москва, Окраинная 1-я ул.
  5
• Москва, Онежская ул
  29
• Москва, Рощинская 3-я ул
  5
• Москва, Русаковская наб
  9
• Москва, Руставели ул
  10 корп.4
• Москва, Севастопольский пр-кт
  28 корп.1, 75 корп.1, 75 корп.2
• Москва, Селигерская ул
  14
• Москва, Тайнинская ул
  24, 24 стр.1
• Москва, Туристская ул
  2 корп.1, 2 корп.2, 2 корп.3, 2 корп.4, 4 корп.1, 4 корп.2, 4 корп.3, 4 корп.4, 6 корп.1, 6 корп.2, 6 корп.3, 6 корп.4
• Москва, Фестивальная ул
  53 корп.1, 53 корп.4
• Москва, Цюрупы ул
  16 корп.2, 4
• Москва, Чугунные Ворота ул
  9А
• Москва, Ялтинская ул
  7 корп.1
• Москва, Яна Райниса б-р
  24 корп.1

Варианты планировок квартир в серии домов II-18/22

Ключи темы

1. п 18 22
2. п 18 22 планировка квартир с размерами
3. п 18 22 серия дома
4. п 18 22 планировка
5. п 18 22 планировка квартир
6. серия п 18 22
7. дом п 18 22 планировка квартир
8. планировка п 18 22 с размерами
9. серия п 18 22 планировка
10. серия дома п 18 22 планировка
11. проект п 18
12. дом п 18 22 планировка
13. серия дома п 18 22
14. планировка квартир серии п 18 22
15. п 18 22 перепланировка квартиры
16. п 18 планировка
17. п 22 планировка квартир с размерами
18. п 22 планировка квартир
19. дом п 18
20. ii 18 высота потолков
21. п18 серия дома
22. планировка п 18
23. дом п 22
24. п 18 серия дома
25. серия дома п 22
26. дом серии п 22
27. дома серии п 18
28. ii 18 планировка
29. ii 18 01 мн планировка
30. дом ii 18 планировка квартир
31. дом 2 18 однушка ремонт
32. серия ii 18 планировка 2 комнатная
33. серия здания ii 18
34. планировка ii 18
35. дом ii 18 планировка 2 комнатная
36. дом ii 18 планировка
37. серия дома п 22к
38. ii 18 12 планировка квартир с размерами
39. планировка квартир 12 этажных панельных домов
40. п22
41. ii 18 планировка 2 комнатная
42. ii 18 планировка с размерами
43. ii 18 31 12а планировка
44. одноподъездный дом 9 этажей
45. планировка квартир в 12 этажных панельных домах
46. серия ii 18 01
47. серии блочных домов 12 этажей в москве
48. серия домов ii 18 планировка с размерами
49. ii 18 01
50. ii 18 12 дизайн

Калькулятор преобразования масштаба — Модели зданий

Z = 1:220	N = 1:160
ТТ = 1:120	ГО = 1:87 (1:87,1)
OO = 1:76 (1:76,2)	S = 1:64
О = 1:48(1:43,5)	G = 1:32,1:29,1:22,5
1/2 = 1:24	1 дюйм = 1/12

Преобразование из реального размера в масштабный размер

Размер шкалы 1:     Реальный размер Размер шкалы

Уменьшение масштаба

• Введите «Масштаб», например. для масштаба 1/48 введите 48 или для масштаба 1/76 масштаб, введите 76.
• В поле «Реальный размер» введите размер реального мира. объект в дюймах или сантиметрах.
• Нажмите кнопку с надписью ‘inch’ (дюймы) или ‘cm’ (сантиметров).
• Уменьшенный размер этого объекта отображается в поле с пометкой «Масштабный размер».
• Вы можете пересчитать результат, нажав «дюйм» или «см» кнопка выхода.

ПРИМЕР. Для масштаба N (1:160) введите 160 в поле «Масштаб». Если здание реального размера имеет длину 20 футов (240 дюймов), вы должны ввести 240 в поле «Реальный размер». и нажмите кнопку рядом с «дюймом». Чтобы преобразовать в «Масштабный размер», нажмите следующую кнопку «Дюймы». чтобы выявить правильное преобразование в 1,5 дюйма. Итак, в масштабе N вы бы сделали свои 20 футов длинное здание длиной 1,5 дюйма.

Преобразование из масштабного размера в Реальный размер Размер шкалы   :1 Весы Реальный размер

Увеличение масштаба

• Этот калькулятор делает обратное предыдущему и конвертирует из «Масштабный размер» на «Реальный размер».
• Введите «Масштаб», например. Для масштаба N (1:160) введите 160.
• Введите «Масштаб», например. 1,5 дюйма.
• Нажмите кнопку «дюйм», чтобы отобразить реальный размер 240. дюймов (20 футов).

Наборы для сборки модели железной дороги



Магазины моделей с низким рельефом
Подробнее Details

Построение вашей модели пейзажа, структур

и зданий с правильными пропорциями

Бен Уотсон

При попытке построить свой собственный макет поезда HO вы должны беспокоиться о построение декораций в масштабе HO в правильных пропорциях. То же самое касается шкалы N, OO манометр или любая другая шкала, с которой вы работаете.

Пропорции масштаба должны быть точными. исходя из масштаба.

Декорации легко купить прямо с полки и знайте, что ваш макет будет правильным. Задача и много веселья в том, построить свои собственные декорации и сооружения и убедиться, что они соответствуют шкале HO (при условии, что это масштаб модели поезда, с которым вы работаете).

Ваш пейзаж должен быть в масштабе, чтобы Будьте реалистичны и эффективны в своей вселенной поездов в масштабе HO. Делаем макет поезда плинтус, прикрепление гусеницы и поездов может быть легкой частью. Создание декораций к Масштаб — это следующий шаг, прежде чем рассматривать какие-либо здания или аксессуары. Ваш пейзаж может быть построенным из различных материалов, причем пенопласт является одним из лучших для холмов и горы, а также для вставки в нее деревьев и кустарников.

Первое, что вам нужно сделать, это решить, как большим будет ваш макет, и если вы захотите расширить его в будущем. Тогда ты можешь решите, по какому ландшафту вы хотите, чтобы ваши поезда ходили. Вы хотите в основном плоский земля с полями хлеба? Или вы хотите много холмов, долин, оврагов и ручьев? Будет ли ваш макет круглым, изогнутым, прямоугольным или, может быть, вообще другой формы? Что бы вы ни решили, это нормально, пока вы готовы сделать работу, чтобы убедиться, что ваш декорации в масштабе.

Хорошее эмпирическое правило — делать макет на многоуровневый, и это даст вам перспективу размера и расстояния. Гора — это хороший способ сделать ваш макет многоуровневым, а то, где вы разместите деревья и кусты, может повлиять на перспективу. Более высокие деревья в передней части вашего макета сделают его видимым. что горы или холмы сзади находятся дальше. Чтобы эта иллюзия Ваши декорации должны соответствовать размерам ваших поездов HO.

Убедитесь, что ваши деревья имеют реалистичный размер в уважение к вашей модели поездов. Используйте свой движок в качестве ориентира, всегда имея его под рукой. мера против. Убедитесь, что созданная вами сцена соответствует автомобилям, которые вы используете. Не ставить пассажирский поезд в обстановке угольной страны. Вы хотите, чтобы в вашей сцене были мосты и дороги? Убедитесь, что автомобили пропорциональны любому пейзажу масштаба HO, который вы построить.

Вы можете легко вырезать склон горы, который поезд может карабкаться по пенопласту, но для этого нужна практика, настойчивость и терпение. Вы захотите измерить, где будут проходить ваши здания и дороги, прежде чем рисовать или прикрепите что-нибудь к вашей макетной плате. Затем нарисуйте свои дороги и реки или ручьи на доску. Если у вас есть дороги, ведущие к модельным зданиям, от них или вокруг них, убедитесь, что вы Сначала разместите здания там, где вы хотите, а затем измерьте, где будут проходить дороги. Измеряйте и закладывайте фундаменты для ваших строений и зданий. Пробковая доска хороша для этот.

Если вы хотите сделать это проще в первый раз вы строите свой плинтус HO, вы можете купить книги с выкройками, которые вы можете разместить на доска и трассировка, чтобы сформировать макет. Это лучший способ для новичка получить опыт проектирования и построения собственных макетов поездов HO. Это будет позволяют легко рисовать и вырезать из других кусков пенопласта кривые и углы вы хотите, чтобы ваш макет имел.

Это также способ создания нескольких слоев с помощью отслеживая различные размеры кривых на каждом слое, а затем прикрепляя их к друг над другом, самый большой из которых находится внизу. Это может создать гору, которая либо дорога, либо ваш железнодорожный путь идет по кругу, либо воспринимается, что они удаляются по мере того, как они идет выше. Все ваши декорации могут быть построены таким образом с помощью шаблонов из книгу, и вы будете уверены, что это шкала HO или шкала, в которой вы находитесь с использованием.

При строительстве моделей железнодорожных зданий вы можно либо комплектами в масштабе, или если вы загружаете планы, вы можете настроить PDF в соответствии с масштабом вы хотите. В противном случае вы можете использовать калькулятор преобразования масштаба для преобразования из реальной жизни. размер в масштабе. Помните, если здания находятся на расстоянии, вы можете уменьшите их до 80% или 90% размера масштаба, иначе они могут выглядеть слишком большими для сцена. Таким образом, для поездов HO вам могут понадобиться здания, расположенные на дальнем фоне, чтобы быть только 80 или 90 процентов шкалы HO. Вот где загружаемые здания вы распечатываете могут быть идеальными, так как, в отличие от пластиковых наборов, их можно масштабировать по размеру перед печать.



Низкие рельефные постройки — пакет B
Больше Детали





Быстрые ссылки

Усложнения — Системные функции — Компоненты — Руководство по пользовательскому интерфейсу — Дизайн

Усложнение отображает своевременную и актуальную информацию на циферблате, где люди могут просматривать ее каждый раз, когда поднимают запястье.

Люди часто предпочитают приложения, которые предоставляют несколько мощных расширений, потому что это дает им быстрый способ просмотра данных, которые им нужны, даже если они не открывают приложение.

Большинство циферблатов могут отображать хотя бы одно расширение; некоторые могут отображать четыре или более.

Начиная с watchOS 9, система организует усложнения (также известные как аксессуары ) в несколько семейств — например, круговые и встроенные — и определяет некоторые рекомендуемые макеты, которые вы можете использовать для отображения данных усложнений. Циферблат может указать семейство, которое он поддерживает, в каждом слоте усложнения. Усложнения, которые работают в более ранних версиях watchOS, могут использовать устаревшие шаблоны, определяющие неграфические стили усложнений, которые не окрашиваются в выбранный пользователем цвет.

Вы предоставляете данные для усложнения в виде временной шкалы, которую система использует для определения данных, отображаемых в разное время. Вы можете обновлять временную шкалу ограниченное количество раз в день, и система хранит ограниченное количество записей временной шкалы для каждого приложения. Руководство для разработчиков см. в разделе Обновление расширений.

ПРИМЕЧАНИЕ РАЗРАБОТЧИКА Предпочитаю использовать WidgetKit для разработки усложнений для watchOS 9 и более поздних версий. Для поддержки более ранних версий watchOS продолжайте реализовывать протокол источника данных усложнения ClockKit (см. CLKComplicationDataSource). Дополнительные рекомендации см. в разделе Создание сложностей с помощью SwiftUI.

Передовой опыт

С первого взгляда определяйте важное динамическое содержимое, которое люди хотят просматривать. Хотя люди могут использовать усложнение для быстрого запуска приложения, поведение усложнения, которое они ценят больше, — это отображение релевантной информации, которая всегда актуальна. Статическое расширение, которое не отображает значимых данных, с меньшей вероятностью останется на видном месте на циферблате.

По возможности поддерживайте все семейства усложнений. Поддержка большего количества семей означает, что ваши расширения доступны на большем количестве циферблатов. Если вы не можете отобразить полезную информацию для определенного семейства усложнений, предоставьте изображение, представляющее ваше приложение (например, значок вашего приложения), которое по-прежнему позволяет людям запускать ваше приложение с циферблата.

Рассмотрите возможность создания нескольких осложнений для каждой семьи. Поддержка нескольких расширений помогает вам использовать общие циферблаты и позволяет людям настраивать циферблат, ориентированный на любимое приложение. Например, приложение, которое помогает людям тренироваться для триатлона, может предложить три круговых усложнения — по одному для каждого сегмента гонки — каждое из которых имеет прямые ссылки на область, специфичную для сегмента в приложении. Это приложение также может предлагать совместно используемый циферблат, предварительно настроенный для включения в него расширений для плавания, езды на велосипеде и бега, а также для использования пользовательских изображений и цветов. Когда люди выбирают этот циферблат, им не нужно выполнять какие-либо настройки, прежде чем они смогут начать его использовать. Инструкции см. в разделе Циферблаты; руководство для разработчиков см. в разделе Объявление осложнений для вашего приложения.

Определите разные прямые ссылки для каждого поддерживаемого вами усложнения. Это хорошо работает, когда каждое усложнение открывает ваше приложение в наиболее важной области. Если все расширения, которые вы поддерживаете, открывают одну и ту же область в вашем приложении, они могут показаться менее полезными.

Помните о конфиденциальности. При использовании дисплея Always-On Retina информация на циферблате может быть видна другим людям, кроме владельца. Убедитесь, что вы помогаете людям предотвратить раскрытие потенциально конфиденциальной информации другим. Руководство см. в разделе «Всегда включено».

Тщательно продумайте, когда обновлять данные. Каждая запись на временной шкале имеет значение времени, указывающее время отображения данных на циферблате; для разных наборов данных могут потребоваться разные значения времени. Например, приложение для совещаний может отображать информацию о предстоящем совещании за час до его начала, а погодное приложение может отображать информацию о прогнозе в то время, когда ожидается возникновение этих условий. Выберите время, которое повысит полезность данных, которые вы предоставляете.

Выберите стиль кольца или датчика в зависимости от данных, которые необходимо отобразить. Многие семейства поддерживают компоновку колец или датчиков, которая обеспечивает согласованные способы представления числовых значений, которые могут меняться с течением времени. Например:

• Закрытый стиль может передавать значение в процентах от целого, например, для индикатора заряда батареи.
• Открытый стиль хорошо работает, когда минимальное и максимальное значения являются произвольными или не представляют процент от целого, как для индикатора скорости.
• Подобно открытому стилю, сегментированный стиль также отображает значения в диапазоне, определенном приложением, и может отображать быстрые изменения значений, например, в усложнении «Шум».

Убедитесь, что изображения хорошо выглядят в тонированном режиме. В тонированном режиме система применяет сплошной цвет к тексту, датчикам и изображениям усложнения и обесцвечивает полноцветные изображения, если вы не предоставите их тонированные версии. (Если вы используете устаревшие шаблоны, тонированный режим применяется только к графическим усложнениям.) Чтобы ваши усложнения работали хорошо в тонированном режиме:

• Не используйте цвет как единственный способ передать важную информацию. Вы хотите, чтобы люди получали ту же информацию в тонированном режиме, что и в нетонированном.
• При необходимости предоставьте альтернативную тонированную версию полноцветного изображения. Если ваше полноцветное изображение не выглядит хорошо, когда оно ненасыщенное, вы можете предоставить другую версию изображения для использования системой в тонированном режиме. Руководство для разработчиков см. в разделе Отображение тонированных расширений.

Учтите, что люди могут предпочесть использовать тонированный режим для расширений, а не просматривать их в полном цвете. Когда люди выбирают тонированный режим, система автоматически обесцвечивает ваше усложнение, преобразуя его в оттенки серого и окрашивая его изображения, датчики и текст, используя один цвет, основанный на выбранном пользователем цвете.

При создании содержимого расширения обычно используйте ширину линии в два пункта или больше. Тонкие линии могут быть трудно различимы с первого взгляда, особенно когда владелец находится в движении. Используйте толщину линий, соответствующую размеру и сложности изображения.

Предоставьте набор статических изображений-заполнителей для каждого поддерживаемого вами усложнения. Система использует изображения-заполнители, когда нет другого содержимого для отображения данных вашего усложнения. Например, когда люди впервые устанавливают ваше приложение, система может отображать статический заполнитель, пока проверяет, может ли ваше приложение сгенерировать локализованный заполнитель для использования вместо него. Изображения-заполнители также могут появляться в карусели, из которой люди выбирают расширения. Обратите внимание, что размеры изображения усложнения зависят от макета (и от устаревшего шаблона), а размер изображения-заполнителя может не соответствовать размеру фактического изображения, которое вы предоставляете для этого усложнения. Руководство для разработчиков см. в разделе Добавление заполнителей для вашего усложнения.

Круговой

Круговой макет может включать текст, датчики и полноцветные изображения в круглых областях на циферблатах Infograph и Infograph Modular. Круговое семейство также определяет очень большие макеты для отображения контента на циферблате X-Large.

• Изображение закрытого датчика

• Текст закрытого калибра

• Открытое изображение датчика

• Текст открытого датчика

• Открытый диапазон калибров

• Изображение

• Изображение стека

• Текст стека

Вы также можете добавить текст, чтобы сопровождать круглое изображение обычного размера, используя дизайн, который изгибает текст вдоль лицевой панели некоторых циферблатов, таких как Infograph. Текст может заполнить безель почти на 180 градусов, прежде чем обрезаться.

• Изображение закрытого датчика

При разработке изображений для круглого усложнения обычного размера используйте следующие значения для руководства.

Изображение	40 мм	41 мм	44 мм	45 мм/49 мм
Изображение	42×42 пт (84×84 пикселя при 2x)	44,5×44,5 пт (89×89 пикселей при 2x)	47×47 точек (94×94 пикселей при 2x)	50×50 точек (100×100 пикселей при 2x)
Закрытый датчик	27×27 точек (54×54 пикселей при 2x)	28,5×28,5 пт (57×57 пикселей при 2x)	31×31 пт (62×62 пикселя при 2x)	32×32 пт (64×64 пикселя при 2x)
Открытый датчик	11×11 точек (22×22 пикселей при 2x)	11,5×11,5 пт (23×23 пикселя при 2x)	12×12 точек (24×24 пикселей при 2x)	13×13 точек (26×26 пикселей при 2x)
Стек (не текст)	28×14 точек (56×28 пикселей при 2x)	29,5×15 пт (59×30 пикселей при 2x)	31×16 пт (62x32px при 2x)	33,5×16,5 точек (67×33 пикселей при 2x)

ПРИМЕЧАНИЕ Система применяет круговую маску к каждому изображению.

Представление SwiftUI, реализующее циклическое усложнение обычного размера, использует следующие текстовые значения по умолчанию:

• Стиль: закругленный
• Вес: средний
• Размер текста: 12 пунктов (40 мм), 12,5 пунктов (41 мм), 13 пунктов (44 мм), 14,5 пунктов (45 мм/49 мм)

Если вы хотите создать негабаритную обработку важной информации, которая может отображаться на циферблате X-Large — например, усложнение «Контакты» с фотографией контакта — используйте очень большие версии круглых макетов семейства. Следующие макеты позволяют отображать полноцветные изображения, текст и датчики в большой круглой области, которая заполняет большую часть X-Large циферблата. Некоторые текстовые поля могут поддерживать многоцветный текст.

• Изображение закрытого датчика

• Текст закрытого калибра

• Открытое изображение датчика

• Текст открытого датчика

• Диапазон открытых манометров

• Изображение

• Изображение стека

• Текст стека

Используйте следующие значения для руководства при создании изображений для очень большого кругового усложнения.

Изображение	40 мм	41 мм	44 мм	45 мм/49 мм
Изображение	120×120 точек (240×240 пикселей при 2x)	127×127 точек (254×254 пикселей при 2x)	132×132 пт (264×264 пикселя при 2x)	143×143 пт (286×286 пикселей при 2x)
Открытый датчик	31×31 пт (62×62 пикселя при 2x)	33×33 пт (66×66 пикселей при 2x)	33×33 пт (66×66 пикселей при 2x)	37×37 точек (74×74 пикселей при 2x)
Закрытый датчик	77×77 точек (154×154 пикселей при 2x)	81,5×81,5 (163×163 пикселей при 2x)	87×87 точек (174×174 пикселей при 2x)	91,5×91,5 (183×183 пикселей при 2x)
Стек	80×40 точек (160×80 пикселей при 2x)	85×42 (170×84 пикселей при 2x)	87×44 пт (174×88 пикселей при 2x)	95×48 точек (190×96 пикселей при 2x)

ПРИМЕЧАНИЕ Система применяет круговую маску к круговым изображениям, изображениям с открытым и закрытым датчиком.

Используйте следующие значения для создания изображений-заполнителей без содержимого для круговых усложнений семейства.

Макет	38 мм	40 мм/42 мм	41 мм	44 мм	45 мм/49 мм
Циркуляр	–	42×42 пт (84×84 пикселя при 2x)	44,5×44,5 пт (89×89 пикселей при 2x)	47×47 точек (94×94 пикселей при 2x)	50×50 точек (100×100 пикселей при 2x)
Безель	–	42×42 пт (84×84 пикселя при 2x)	44,5×44,5 пт (89×89 пикселей при 2x)	47×47 точек (94×94 пикселей при 2x)	50×50 точек (100×100 пикселей при 2x)
Очень большой	–	120×120 точек (240×240 пикселей при 2x)	127×127 точек (254×254 пикселей при 2x)	132×132 пт (264×264 пикселя при 2x)	143×143 пт (286×286 пикселей при 2x)

Представление SwiftUI, реализующее очень большой круговой макет, использует следующие текстовые значения по умолчанию:

• Стиль: закругленный
• Вес: средний
• Размер текста: 34,5 пт (40 мм), 36,5 пт (41 мм), 36,5 пт (44 мм), 41 пт (45 мм/49 мм)

Угловой

Угловые макеты позволяют отображать полноцветные изображения, текст и датчики в углах циферблата, как Infograph. Некоторые шаблоны также поддерживают многоцветный текст.

• Круглое изображение

• Изображение датчика

• Текст индикатора

• Текст стека

• Текстовое изображение

При разработке изображений для углового усложнения используйте для справки следующие значения.

Изображение	40 мм	41 мм	44 мм	45 мм/49 мм
Циркуляр	32×32 пт (64×64 пикселя при 2x)	34×34 пт (68×68 пикселей при 2x)	36×36 точек (72×72 пикселей при 2x)	38×38 точек (76×76 пикселей при 2x)
Манометр	20×20 точек (40×40 пикселей при 2x)	21×21 пт (42×42 пикселя при 2x)	22×22 пт (44×44 пикселя при 2x)	24×24 пт (48×48 пикселей при 2x)
Текст	20×20 точек (40×40 пикселей при 2x)	21×21 пт (42×42 пикселя при 2x)	22×22 пт (44×44 пикселя при 2x)	24×24 пт (48×48 пикселей при 2x)

ПРИМЕЧАНИЕ Система применяет круговую маску к каждому изображению.

Используйте следующие значения для создания изображений-заполнителей без содержимого для усложнений семейства углов.

38 мм	40 мм/42 мм	41 мм	44 мм	45 мм/49 мм
–	20×20 точек (40×40 пикселей при 2x)	21×21 пт (42×42 пикселя при 2x)	22×22 пт (44×44 пикселя при 2x)	24×24 пт (48×48 пикселей при 2x)

Представление SwiftUI, реализующее угловой макет, использует следующие текстовые значения по умолчанию:

• Стиль: закругленный
• Вес: полужирный
• Размер текста: 10 пт (40 мм), 10,5 пт (41 мм), 11 пт (44 мм), 12 пт (45 мм/49 мм)

Встроенные

Встроенные макеты включают утилитарные маленькие и большие макеты.

Маленькие утилитарные макеты предназначены для размещения в прямоугольной области в углу циферблата, например, хронограф и простой циферблат. Содержимое может включать изображение, значок интерфейса или круговую диаграмму.

• Плоский

• Изображение кольца

• Кольцевой текст

• Квадрат

При разработке изображений для утилитарного небольшого макета используйте следующие значения для руководства.

Содержание	38 мм	40 мм/42 мм	41 мм	44 мм	45 мм/49 мм
Плоский	9-21×9 точек (18-42×18 пикселей при 2x)	10-22×10 точек (20-44×20 пикселей при 2x)	10,5-23,5×21 пт (21-47×21 при 2x)	Н/Д	12-26×12 точек (24-52×24 пикселей при 2x)
Кольцо	14×14 точек (28×28 пикселей при 2x)	14×14 точек (28×28 пикселей при 2x)	15×15 пт (30×30 пикселей при 2x)	16×16 точек (32×32 пикселей при 2x)	16,5×16,5 пт (33×33 пикселя при 2x)
Квадрат	20×20 точек (40×40 пикселей при 2x)	22×22 пт (44×44 пикселя при 2x)	23,5×23,5 пт (47×47 пикселей при 2x)	25×25 точек (50×50 пикселей при 2x)	26×26 точек (52×52 пикселей при 2x)

Утилитарный крупный макет в основном основан на тексте, но также поддерживает значок интерфейса, расположенный в начале текста. Этот макет охватывает нижнюю часть циферблата, например циферблаты Utility или Motion.

• Большая квартира

При разработке изображений для утилитарного крупного макета используйте следующие значения для руководства.

Содержание	38 мм	40 мм/42 мм	41 мм	44 мм	45 мм/49 мм
Плоский	9-21×9 точек (18-42×18 пикселей при 2x)	10-22×10 точек (20-44×20 пикселей при 2x)	10,5-23,5×10,5 пт (21-47×21 пикс. при 2x)	Н/Д	12-26×12 точек (24-52×24 пикселей при 2x)

Прямоугольный

Прямоугольные макеты могут отображать полноцветные изображения, текст, датчик и дополнительный заголовок в большой прямоугольной области. Некоторые текстовые поля могут поддерживать многоцветный текст.

Большая прямоугольная область хорошо подходит для отображения подробностей о значении или процессе, которые изменяются с течением времени, так как она предоставляет место для информативных диаграмм, графиков и диаграмм. Например, усложнение «Частота сердечных сокращений» отображает график значений частоты сердечных сокращений за 24-часовой период. На графике используются высококонтрастные белый и красный цвета для основного содержимого и менее контрастные серые цвета для линий и меток графика, что упрощает понимание данных с первого взгляда.

• Стандартный корпус

• Датчик текста

• Большое изображение

Используйте следующие значения для руководства при создании изображений для прямоугольного макета.

Содержание	40 мм	41 мм	44 мм	45 мм/49 мм
Большое изображение с заголовком *	150×47 точек (300×94 пикселей при 2x)	159×50 точек (318×100 пикселей при 2x)	171×54 пт (342×108 пикселей при 2x)	178,5×56 точек (357×112 пикселей при 2x)
Большое изображение без названия *	162×69 точек (324×138 пикселей при 2x)	171,5×73 пт (343×146 пикселей при 2x)	184×78 точек (368×156 пикселей при 2x)	193×82 пт (386×164 пикселей при 2x)
Стандартный корпус	12×12 точек (24×24 пикселей при 2x)	12,5×12,5 пт (25×25 пикселей при 2x)	13,5×13,5 пт (27×27 пикселей при 2x)	14,5×14,5 пт (29×29 пикселей при 2x)
Датчик текста	12×12 точек (24×24 пикселей при 2x)	12,5×12,5 пт (25×25 пикселей при 2x)	13,5×13,5 пт (27×27 пикселей при 2x)	14,5×14,5 пт (29×29 пикселей при 2x)

ПРИМЕЧАНИЕ Оба макета больших изображений автоматически включают угловой радиус в четыре точки.

Представление SwiftUI, реализующее прямоугольный макет, использует следующие текстовые значения по умолчанию:

• Стиль: закругленный
• Вес: средний
• Размер текста: 16,5 пт (40 мм), 17,5 пт (41 мм), 18 пт (44 мм), 19,5 пт (45 мм/49 мм)

Устаревшие шаблоны

Малые круглые

Маленькие круглые шаблоны отображают маленькое изображение или несколько символов текста. Они отображаются в углу циферблата (например, на цветном циферблате).

• Изображение кольца

• Кольцевой текст

• Простое изображение

• Простой текст

• Изображение стека

• Текст стека

При разработке изображений для небольшого кругового усложнения используйте следующие значения для руководства.

Изображение	38 мм	40 мм/42 мм	41 мм	44 мм	45 мм/49 мм
Кольцо	20×20 точек (40×40 пикселей при 2x)	22×22 пт (44×44 пикселя при 2x)	23,5×23,5 пт (47×47 пикселей при 2x)	24×24 пт (48×48 пикселей при 2x)	26×26 точек (52×52 пикселей при 2x)
Простой	16×16 точек (32×32 пикселей при 2x)	18×18 точек (36×36 пикселей при 2x)	19×19 точек (38×38 пикселей при 2x)	20×20 точек (40×40 пикселей при 2x)	21,5×21,5 пт (43×43 пикселя при 2x)
Стек	16×7 точек (32×14 пикселей при 2x)	17×8 точек (34×16 пикселей при 2x)	18×8,5 пт (36×17 пикселей при 2x)	19×9 точек (38×18 пикселей при 2x)	19×9,5 пт (38×19 пикселей при 2x)
Заполнитель	16×16 точек (32×32 пикселей при 2x)	18x18x точек (36×36 пикселей при 2x)	19×19 точек (38×38 пикселей при 2x)	20×20 точек (40×40 пикселей при 2x)	21,5×21,5 пт (43×43 пикселя при 2x)

ПРИМЕЧАНИЕ В каждом измерении стопки значение ширины представляет максимальный размер.

Малый модульный

Малый модульный шаблон отображает две сложенные строки, состоящие из значка и содержимого, круговой диаграммы или одного более крупного элемента (например, нижний ряд расширений на модульном циферблате).

• Столбцы текста

• Изображение кольца

• Кольцевой текст

• Простое изображение

• Простой текст

• Изображение стека

• Текст стека

При разработке глифов и изображений для небольшого модульного усложнения руководствуйтесь следующими значениями.

Изображение	38 мм	40 мм/42 мм	41 мм	44 мм	45 мм/49 мм
Кольцо	18×18 точек (36×36 пикселей при 2x)	19×19 точек (38×38 пикселей при 2x)	20×20 точек (40×40 пикселей при 2x)	21×21 пт (42×42 пикселя при 2x)	22,5×22,5 пт (45×45 пикселей при 2x)
Простой	26×26 точек (52×52 пикселей при 2x)	29×29 точек (58×58 пикселей при 2x)	30,5×30,5 пт (61×61 пикс. при 2x)	32×32 пт (64×64 пикселя при 2x)	34,5×34,5 пт (69×69 пикселей при 2x)
Стек	26×14 точек (52×28 пикселей при 2x)	29×15 пт (58×30 пикселей при 2x)	30,5×16 точек (61×32 пикселей при 2x)	32×17 точек (64×34 пикселей при 2x)	34,5×18 точек (69×36 пикселей при 2x)
Заполнитель	26×26 точек (52×52 пикселей при 2x)	29×29 точек (58×58 пикселей при 2x)	30,5×30,5 пт (61×61 пикс. при 2x)	32×32 пт (64×64 пикселя при 2x)	34,5×34,5 пт (69×69 пикселей при 2x)

ПРИМЕЧАНИЕ В каждом измерении стопки значение ширины представляет максимальный размер.

Модульный большой

Модульный большой шаблон предлагает большое полотно для отображения до трех рядов контента (например, в центре циферблата Modular).

• Колонны

• Стандартный корпус

• Стол

• Высокий корпус

При разработке глифов и изображений для модульного большого усложнения руководствуйтесь следующими значениями.

Содержание	38 мм	40 мм/42 мм	41 мм	44 мм	45 мм/49 мм
Колонны	11-32×11 точек (22-64×22 пикселей при 2x)	12-37×12 точек (24-74×24 пикселей при 2x)	12,5-39×12,5 точек (25-78×25 пикселей при 2x)	14-42×14 точек (28-84×28 пикселей при 2x)	14,5-44×14,5 точек (29-88×29 пикселей при 2x)
Стандартный корпус	11-32×11 точек (22-64×22 пикселей при 2x)	12-37×12 точек (24-74×24 пикселей при 2x)	12,5-39×12,5 точек (25-78×25 пикселей при 2x)	14-42×14 точек (28-84×28 пикселей при 2x)	14,5-44×14,5 точек (29-88×29 пикселей при 2x)
Стол	11-32×11 точек (22-64×22 пикселей при 2x)	12-37×12 точек (24-74×24 пикселей при 2x)	12,5-39×12,5 пт (25-78×25 пикселей при 2x)	14-42×14 точек (28-84×28 пикселей при 2x)	14,5-44×14,5 точек (29-88×29 пикселей при 2x)

Очень большие шаблоны отображают более крупный текст и изображения (например, на циферблатах X-Large).

• Изображение кольца

• Кольцевой текст

• Простое изображение

• Простой текст

• Изображение стека

• Текст стека

При разработке глифов и изображений для очень большого усложнения используйте следующие значения для руководства.

Изображение	38 мм	40 мм/42 мм	41 мм	44 мм	45 мм/49 мм
Кольцо	63×63 пт (126×126 пикселей при 2x)	66,5×66,5 точек (133×133 пикселей при 2x)	70,5×70,5 пт (141×141 пикс. при 2x)	73×73 пт (146×146 пикселей при 2x)	79×79 пт (158×158 пикселей при 2x)
Простой	91×91 пт (182×182 пикселей при 2x)	101,5×101,5 пт (203×203 пикселей при 2x)	107,5×107,5 пт (215×215 пикселей при 2x)	112×112 точек (224×224 пикселей при 2x)	121×121 пт (242×242 пикселей при 2x)
Стек	78×42 пт (156×84 пикселей при 2x)	87×45 точек (174×90 пикселей при 2x)	92×47,5 пт (184×95 пикселей при 2x)	96×51 пт (192×102 пикселей при 2x)	103,5×53,5 пт (207×107 пикселей при 2x)
Заполнитель	91×91 пт (182×182 пикселей при 2x)	101,5×101,5 пт (203×203 пикселей при 2x)	107,5×107,5 пт (215×215 пикселей при 2x)	112×112 точек (224×224 пикселей при 2x)	121×121 пт (242×242 пикселя при 2x)

ПРИМЕЧАНИЕ В каждом измерении стопки значение ширины представляет максимальный размер.
