3D панели в интерьере: как использовать для отделки современные материалы (36 фото)
Мало кто ориентируется, что такое 3D панели в интерьере и как их применяют. На самом деле это своего рода декор помещения, который можно обыграть в разных вариантах. Поскольку он становится достаточно популярным с каждым днём, нужно ориентироваться в его разновидностях и моделях.
Красивые 3D панели в дизайне интерьераСодержание
- Вид и материалы панелей
- Процесс создания и монтаж
- 3D панели в интерьере
- Панели класса люкс в интерьере
- Панель из бамбука
- 3D панели в интерьере комнат
- Кухня
- Спальня и гостиная
Вид и материалы панелей
В основном панель имеет одну структуру изготовления:
- В основе идёт панель МДФ или фанера. Аналогично может использоваться любой другой похожий материал.
- Далее идёт рельефный слой, который создаёт некий узор с углублением.
В качестве материала, который может использоваться – это дерево, гипс, алюминий, и т.д.
- Далее идёт рельефный слой, который создаёт некий узор с углублением.
- Декоративный укрепляющий слой – с лицевой стороны узоры дополнительно укрепляются несколькими шарами эмали, плёнки ПВХ. Иногда ещё используют кожу или шпон.
На самом деле материалов 3D панели намного больше, поэтому выбрать можно будет из следующих вариантов:
- Пластик – наиболее популярный и распространённый вариант, который легко моется и совсем не боится загрязнений.
- Дерево – часто используется в интерьерах квартиры, ведь сам по себе материал достаточно универсален и экологически чистый. Единственным нюансом будет то, что 3D панели из дерева боятся влаги, которая в любом случае будет присутствовать в районе кухонной части.
- Алюминиевая панель отлично впишется в стиль техно, а в некоторых вариантах оформления подойдёт даже под стиль кантри.
- Бамбук – такие панели будут отличаться от остальных своим лёгким весом, особенным изяществом и шармом, а также огромным ассортиментом разнообразных форм и рисунков. Такой вариант 3D панели лучше всего будет гармонировать в восточном стиле оформления дизайна интерьера, а также может подойти под «деревенский» вариант и городской минимализм. При этом отделка может быть обыграна как в виде самостоятельного компонента интерьера, так и в составе декораций.
- МДФ – один из самых оптимальных вариантов 3D панели по ценовой политике. На них создаётся необычный рисунок путём фрезерования лицевой стороны плит.
- Гипс – такая панель обычно дополнительно окрашивается акриловой краской. Большой недостаток этого варианта декора – его большой объём и при этом ужасная хрупкость.
- Теснённая кожа – менее популярный вариант среди остальных. Такая панель относится к элитному классу, соответственно это будет отображаться на ценовой политике изделия. Часто её могут вешать в гостиных или спальных зонах, так как она не совсем предполагает собой использование на кухне.
- Стекло – в основном этот вид панели будет присутствовать как кухонный фартук. Очень красиво смотрится в интерьере кухни, ведь на тыльную сторону панели наносится красивое изображение на любой вкус.
Часто её могут вешать в гостиных или спальных зонах, так как она не совсем предполагает собой использование на кухне.Процесс создания и монтаж
С самого начала вы должны определиться с тем, какой рисунок желаете заказать. Также нужно ориентироваться, где хотите повесить такую 3D панель и как обыграть с общим интерьером комнаты.
На самом деле панели в интерьере смотрятся очень красиво и привлекательно, особенно если изначально продуманы все детали.
Процесс создания начинается с идеи и изображения на панели. Это может быть объёмный рельеф или прорисовывание всей панели в режиме компьютерной графики.
Идея 3D панели для комнатыДалее будет производиться механическая работа по тем параметрам, которые задали, после чего в заключительном этапе будет наноситься защитный слой специального материала (краска, кожа, шпон, ПВХ, и т.
д.).
Вариант монтажа будет зависеть от нескольких факторов, включая вес и материал изготовления 3D панели. Соответственно фиксация плит может происходить с помощью: дюбелей, саморезов, жидких гвоздей, шпаклёвки или специальных клеевых составов.
3D панели в интерьере
В зависимости от индивидуальных пожеланий вы можете монтировать 3D панели на всю стену помещения, либо же только на её часть. Таким образом, у вас есть возможность красиво оформить интерьер вашего дома, не затрачивая при этом много усилий.
Оформление комнаты с помощью панели и акцентных моментовИнтересным фактом является тот, что панели хорошо подойдут для оформления и отделки несущих колонн, а также для условного зонирования. Правильно подобранные модели и цветовые решения смогут зрительно увеличить пространство. Для достижения такого эффекта рекомендуется подбирать панели с вертикальными изображениями.

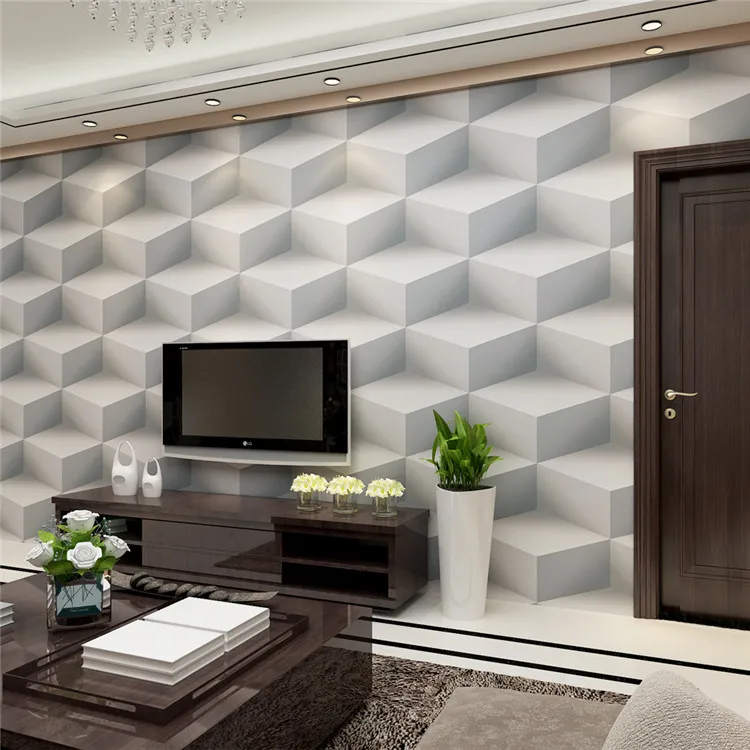

Для большого холла или гостиной лучше всего выбирать панели с красивыми объёмными рисунками, более того это могут быть варианты мозаичного типа.
Важно помнить, что какую бы 3D панель вы не выбрали, её монтаж лучше всего доверить специалистам. Там потребуются некие навыки и опыт в работе по монтажу таких конструкций.
Популярные варианты 3D панелей
Как говорилось ранее, существует очень много вариантов материала, форм и рисунков 3D панелей. Но рассмотрим мы только два из них: из бамбука и панели класса элит.
Панели класса люкс в интерьере
Несомненно, такая отделка станет гордостью и изюминкой в вашем доме. Есть несколько секретов от дизайнеров, как такие панели будут смотреться в вашем интерьере.
Панели класса люкс в дизайне комнаты- Если купить для гостиной вариант натуральной деревянной 3D панели, её хорошо будет комбинировать с натуральным камнем типа гранита, базальта или мрамора.
- Можно легко спрятать рабочую зону, встроенный шкаф и другие элементы комнаты, используя текстурированную панель. Этот трюк очень часто используют в современных модных квартирах студиях.
- Для классического варианта интерьера весьма эффектно подойдёт 3D панель в одноцветном тоне, но в сочетании с белым или розовым мраморным декорированием.
- Вариант футуристической 3D панели располагает к соответствующей атмосфере. Очень стильно будет смотреться со сталью, бронзой, алюминием и хромированными элементами мебели в помещении.
- Можно легко спрятать рабочую зону, встроенный шкаф и другие элементы комнаты, используя текстурированную панель.
Этот трюк очень часто используют в современных модных квартирах студиях.- Абстрактные рисунки панели не всегда обязательно должны перекликаться с общим интерьером комнат, но лучше, если на фоне будут спокойные однотонные тона с элементами ярких акцентных моментов.
Панель из бамбука
На сегодняшний день многие склоняются к этому выбору. Второе название таких конструкций – это экопанели, ведь выполнены они в основном из натурального чистого материала, который в своей структуре состоит из бамбукового полотна и целлюлозы.
Основным преимуществом данного варианта в плане эксплуатации будет отсутствие испарения вредных веществ, а своей эффектностью в интерьере помещения они покорят многих людей.
Поскольку бамбуковые 3D панели могут сочетаться с любыми материалами, их относят к универсальному варианту декора, с помощью которого можно красиво оформить свой дом.
3D панели в интерьере комнат
Итак, мы уже знаем, что такое 3D панель, из чего её могут изготовлять и какие виды бывают. Теперь можно детальнее рассмотреть, как такие панели будут смотреться непосредственно в интерьере комнат.
Кухня
Поскольку в зоне кухни постоянно происходят активные работы по приготовлению и приёму пищи, сюда нужно будет подбирать панели особенно аккуратно. Постоянные капли воды или жира рано или поздно всё равно могут попасть на поверхность и нужно быть к этому готовым. Поэтому сама поверхность панели должна быть лёгкой в чистке и уходе.
Важным нюансом будет подбор панели без множества внутренних заломов и изгибов.
В противном случае усложняется процесс чистки и ухода за поверхностью, а время, затраченное на мытье, можно будет использовать в других целях.
При подборе варианта 3D панели для кухни учтите такие характеристики:
- Влагостойкость и износоустойчивость.
- Панель должна выдерживать перепады и колебания температур.
- налогично обратите внимание на пар, который может присутствовать на кухне во время работы.
Спальня и гостиная
Очень стильно смотрятся композиции, которые расположены в просторных помещениях, в которых находится минимум мебели, а сам рисунок покрывает полностью всю стену от потолка до пола.

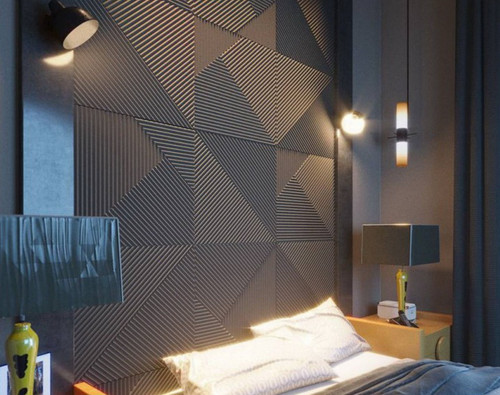

Дизайн спальни с 3д панелямиВ помещениях небольшой квадратуры нужно будет правильно подобрать рисунок в зависимости от пожеланий и желаемого эффекта. Хорошо, если 3D панель будет оборудована дополнительной подсветкой.
Мягкая 3Д панель в гостинойПомните, что выбирая рисунок для интерьера с горизонтальным узором, вы автоматически создаёте образ вытянутой и широкой комнаты.
Если же изображение исполнено в вертикальном варианте – тогда визуально поднимается потолок. Кстати, именно вертикальные узоры рекомендуется использовать для гостиных и спален небольших размеров.
Как вам статья?
3d панели в интерьере фото. Монтаж 3d панелей: подготовка плит, грунтовка стен, изготовление клея, установка плит.. Монтаж 3д панелей своими руками. как правильно произвести монтаж 3д панелей в нашей стать
Чтобы открыть таинственную дверь в третье измерение нет необходимости быть фантастом или совершить путешествие в Галактику. Достаточно изучить возможности декорирования интерьера с помощью 3d панелей. Потрясающие свойства рисунка трехмерных панелей позволят вписать в интерьер гипсовые и ПВХ панели. Осталось немного — сбегать за гипсом и вкратце изучить 3D-графику.
Содержание
- 1 Виртуальная реальность трехмерных панелей
- 2 Первое знакомство и впечатление
- 3 Магия квадрата
- 4 Функции и возможности 3d панелей для интерьера дома
- 4. 1 fashion панели — тренд сезона
- 4.
- 5 Как произвести монтаж 3d панелей
- 5.1 Монтаж панелей на клеевой раствор
- 5.1.1 подготовка плит
- 5.1.2 грунтовка стен
- 5.1.3 приготовление клеевого раствора и его нанесение
- 5.1.4 установка плит
- 5.1 Монтаж панелей на клеевой раствор
1 fashion панели — тренд сезонаВиртуальная реальность трехмерных панелей
Сегодня на смену традиционным отделочным материалам, безвозвратно уходящим в прошлое, приходят новые, более привлекательные и практичные, например 3d панели. Чем привлекают декоративные 3d панели?
Скажем откровенно, что виртуальность 3d пространства, воплощенная в коллекциях стеновых панелей, обретает долгожданную практичность применения. Модели панелей для стен разработаны из полимерных материалов, позволяя создавать интересные композиции практически для любого стиля.
Благодаря особенностям продукта — привлекательности и разнообразию форм, монтаж и установку можно произвести самостоятельно без специальной подготовки рабочей поверхности.
Причем, заметьте, богатая гамма цветовых исполнений панелей позволяет экономить на затратной финишной отделке.
Виртуальная реальность, данная нам в ощущении прямоугольника 3d панелей это отличная рабочая площадка для создания интерьера современного дома.
Первое знакомство и впечатление
Трехмерные стеновые панели представляют собой квадратные или прямоугольные плиты, на которые нанесен рельефный рисунок.
Любая 3d панель являет собой рельеф на первый взгляд с мало сочетающимися качествами: жесткостью волн и возвышений на поверхности панели, а также пластичностью переходов.
Метаморфозы стекла, дерева и металла в абстрактных рисунках позволяют вливать и вдыхать новые ноты в дизайн интерьера частного дома или городской квартиры. Первое впечатление от трехмерных панелей завораживает.
Воображение моментально будет рисовать не менее впечатлительный интерьер, который можно будет создать с помощью таких панелей.
Панели успешно применяют для декорирования стен, потолков, дверей и наличников.
Для изготовления 3d панелей для стен используют экологически чистый огнеупорный гипс и пластик.
Почитателям экологически чистых строительных материалов повезло: 3d панели изготавливают из эко материалов (бамбук, дерево).
Естественно, это дорогостоящий вариант декорирования интерьера. Более доступным можно назвать гипс и ПВХ.
Магия квадрата
Появление новых материалов, предназначенных для декорирования, способствует возможности разнообразить интерьер. По данным шкалы потребителя можно заметить, что строительная «потребительская корзинка» утяжелилась за счет весомых материалов из гипса – плиток и панелей.
Причиной является магическая сила квадрата, в форме которого изготавливают гипсовые 3d панели (600х600х30мм). Удобство квадратной формы панели при установке на поверхность очевидно, достаточно установить их способом приклеивания или прикручивания саморезами.
Функции и возможности 3d панелей для интерьера дома
Не скроем, что 3d панели способны выполнять несколько функций при создании интерьера.
Основная функция заключена все же в создании оригинального и стильного дизайна. Объемность изображения способствует увеличению пространства, зонированию помещения и скрытию дефектов стен или потолков.
Установив трехмерные стеновые панели можно изменить высоту или ширину малогабаритной комнаты. Компактность и подходящий размер панелей используют при полном декорировании стены гостиной, прихожей и спальни. При этом панели будут являться самостоятельным элементом декора.
Необходимо будет лишь подобрать фактуру и рисунок, придав звучание картинке с помощью подсветки и точечных светильников. Для декорирования отдельных небольших по размеру зон можно использовать фэшн-панели.
fashion панели — тренд сезона
Fashion — панели, состоящие из нескольких трехмерных панелей, образуют единое панно. Поэтому их монтаж необходимо производить в соответствии с рисунком.
Рельеф рисунка фэшн панели не ограничивается одной панелью. Имеется возможность монтажа различных контуров, что позволяет придавать стене эксклюзивный вид.
Как произвести монтаж 3d панелей
Произвести монтаж трехмерных панелей можно с использованием приготовленного клеевого раствора и на саморезы.
Монтаж панелей на клеевой раствор
подготовка плит
Гипсовые плиты перед началом приклеивания рекомендуется извлечь из фабричной упаковки и разложить в помещении удобном месте для акклиматизации. Затем производим замер поверхности стены для определения необходимого количества панелей в горизонтальных рядах и вертикальном направлении. Для монтажа панелей, расположенных на значительном расстоянии от поверхности пола, необходимо предусмотреть нижнюю поддерживающую рейку, установленную к стене на дюбелях.
грунтовка стен
Перед проведением монтажа панелей рабочую поверхность подготавливают и грунтуют. Специальная грунтовка для обработки поверхности содержит водную дисперсию сополимеров акрила.
Время высыхания грунтовочного слоя составляет 1 час. Рабочую поверхность панелей грунтуют в один слой, для бесшовного варианта монтажа для затирки швов обрабатывают только места шовных соединений.
приготовление клеевого раствора и его нанесение
Для приклеивания гипсовых трехмерных плит рекомендуется использовать сухую готовую клеевую смесь на гипсовой основе Кнауф Перлфикс или Волма-Монтаж.
Полезный совет: подготавливать большое количество раствора нежелательно, потому что клей быстро сохнет и успеть воспользоваться всем объемом сразу невозможно.
Клеевой раствор наносят небольшими порциями и одновременно ровняют зубчатым шпателем поверхность для удаления излишков.
установка плит
Затем панель приставляют на размеченное место и слегка надавливают на поверхность, утапливая в клеевой раствор. Аналогичным образом устанавливают весь горизонтальный ряд.
Если при монтаже были использованы закрепляющие дюбели, то с помощью ремонтной шпаклевки видимые места крепления шпаклюют и затирают.
Более полная информация о монтаже панелей представлена в видео.
